1 INSTRUKCJA OBSŁUGI

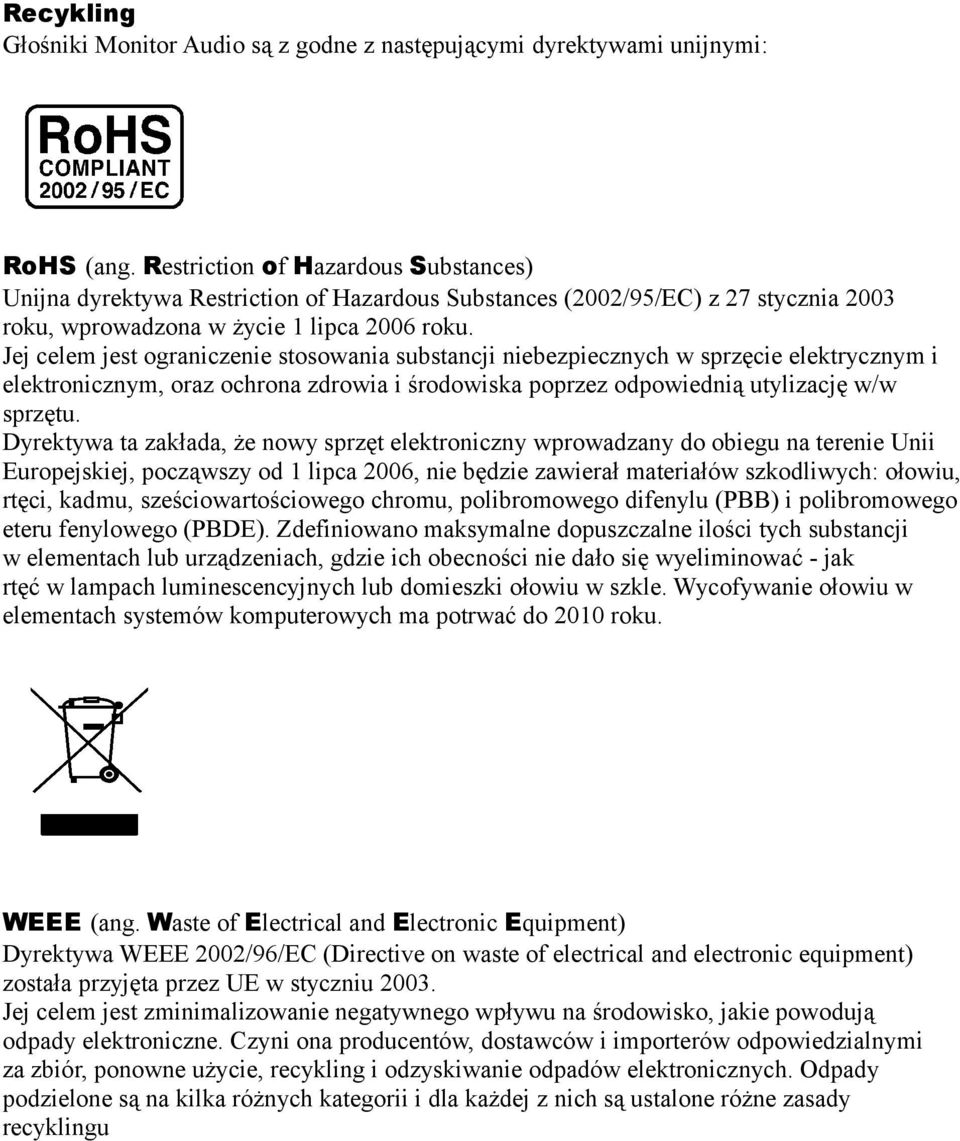

2 Recykling Głośniki Monitor Audio są z godne z następującymi dyrektywami unijnymi: RoHS (ang. Restriction of Hazardous Substances) Unijna dyrektywa Restriction of Hazardous Substances (2002/95/EC) z 27 stycznia 2003 roku, wprowadzona w życie 1 lipca 2006 roku. Jej celem jest ograniczenie stosowania substancji niebezpiecznych w sprzęcie elektrycznym i elektronicznym, oraz ochrona zdrowia i środowiska poprzez odpowiednią utylizację w/w sprzętu. Dyrektywa ta zakłada, że nowy sprzęt elektroniczny wprowadzany do obiegu na terenie Unii Europejskiej, począwszy od 1 lipca 2006, nie będzie zawierał materiałów szkodliwych: ołowiu, rtęci, kadmu, sześciowartościowego chromu, polibromowego difenylu (PBB) i polibromowego eteru fenylowego (PBDE). Zdefiniowano maksymalne dopuszczalne ilości tych substancji w elementach lub urządzeniach, gdzie ich obecności nie dało się wyeliminować - jak rtęć w lampach luminescencyjnych lub domieszki ołowiu w szkle. Wycofywanie ołowiu w elementach systemów komputerowych ma potrwać do 2010 roku. WEEE (ang. Waste of Electrical and Electronic Equipment) Dyrektywa WEEE 2002/96/EC (Directive on waste of electrical and electronic equipment) została przyjęta przez UE w styczniu Jej celem jest zminimalizowanie negatywnego wpływu na środowisko, jakie powodują odpady elektroniczne. Czyni ona producentów, dostawców i importerów odpowiedzialnymi za zbiór, ponowne użycie, recykling i odzyskiwanie odpadów elektronicznych. Odpady podzielone są na kilka różnych kategorii i dla każdej z nich są ustalone różne zasady recyklingu

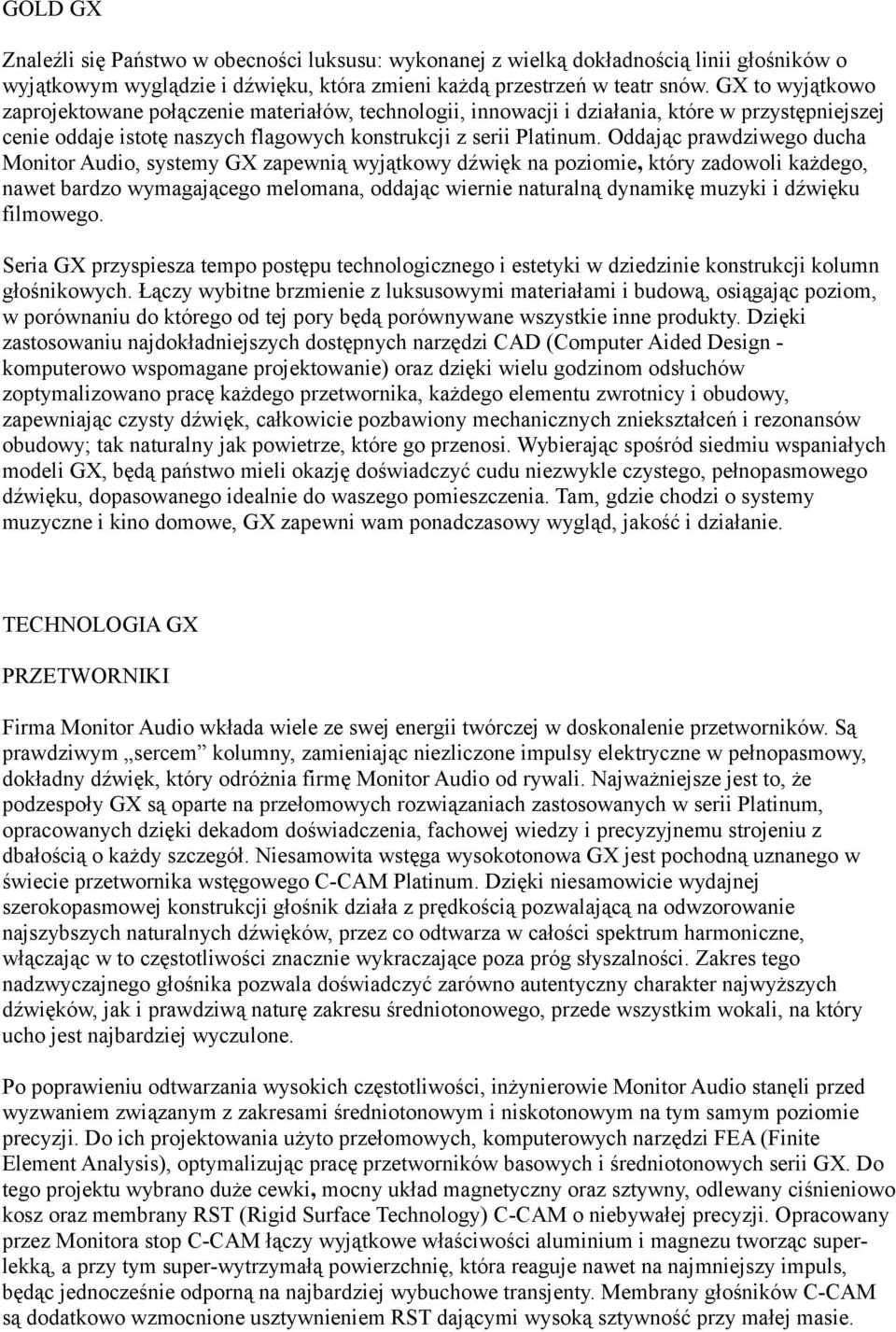

3 GOLD GX Znaleźli się Państwo w obecności luksusu: wykonanej z wielką dokładnością linii głośników o wyjątkowym wyglądzie i dźwięku, która zmieni każdą przestrzeń w teatr snów. GX to wyjątkowo zaprojektowane połączenie materiałów, technologii, innowacji i działania, które w przystępniejszej cenie oddaje istotę naszych flagowych konstrukcji z serii Platinum. Oddając prawdziwego ducha Monitor Audio, systemy GX zapewnią wyjątkowy dźwięk na poziomie, który zadowoli każdego, nawet bardzo wymagającego melomana, oddając wiernie naturalną dynamikę muzyki i dźwięku filmowego. Seria GX przyspiesza tempo postępu technologicznego i estetyki w dziedzinie konstrukcji kolumn głośnikowych. Łączy wybitne brzmienie z luksusowymi materiałami i budową, osiągając poziom, w porównaniu do którego od tej pory będą porównywane wszystkie inne produkty. Dzięki zastosowaniu najdokładniejszych dostępnych narzędzi CAD (Computer Aided Design - komputerowo wspomagane projektowanie) oraz dzięki wielu godzinom odsłuchów zoptymalizowano pracę każdego przetwornika, każdego elementu zwrotnicy i obudowy, zapewniając czysty dźwięk, całkowicie pozbawiony mechanicznych zniekształceń i rezonansów obudowy; tak naturalny jak powietrze, które go przenosi. Wybierając spośród siedmiu wspaniałych modeli GX, będą państwo mieli okazję doświadczyć cudu niezwykle czystego, pełnopasmowego dźwięku, dopasowanego idealnie do waszego pomieszczenia. Tam, gdzie chodzi o systemy muzyczne i kino domowe, GX zapewni wam ponadczasowy wygląd, jakość i działanie. TECHNOLOGIA GX PRZETWORNIKI Firma Monitor Audio wkłada wiele ze swej energii twórczej w doskonalenie przetworników. Są prawdziwym sercem kolumny, zamieniając niezliczone impulsy elektryczne w pełnopasmowy, dokładny dźwięk, który odróżnia firmę Monitor Audio od rywali. Najważniejsze jest to, że podzespoły GX są oparte na przełomowych rozwiązaniach zastosowanych w serii Platinum, opracowanych dzięki dekadom doświadczenia, fachowej wiedzy i precyzyjnemu strojeniu z dbałością o każdy szczegół. Niesamowita wstęga wysokotonowa GX jest pochodną uznanego w świecie przetwornika wstęgowego C-CAM Platinum. Dzięki niesamowicie wydajnej szerokopasmowej konstrukcji głośnik działa z prędkością pozwalającą na odwzorowanie najszybszych naturalnych dźwięków, przez co odtwarza w całości spektrum harmoniczne, włączając w to częstotliwości znacznie wykraczające poza próg słyszalności. Zakres tego nadzwyczajnego głośnika pozwala doświadczyć zarówno autentyczny charakter najwyższych dźwięków, jak i prawdziwą naturę zakresu średniotonowego, przede wszystkim wokali, na który ucho jest najbardziej wyczulone. Po poprawieniu odtwarzania wysokich częstotliwości, inżynierowie Monitor Audio stanęli przed wyzwaniem związanym z zakresami średniotonowym i niskotonowym na tym samym poziomie precyzji. Do ich projektowania użyto przełomowych, komputerowych narzędzi FEA (Finite Element Analysis), optymalizując pracę przetworników basowych i średniotonowych serii GX. Do tego projektu wybrano duże cewki, mocny układ magnetyczny oraz sztywny, odlewany ciśnieniowo kosz oraz membrany RST (Rigid Surface Technology) C-CAM o niebywałej precyzji. Opracowany przez Monitora stop C-CAM łączy wyjątkowe właściwości aluminium i magnezu tworząc superlekką, a przy tym super-wytrzymałą powierzchnię, która reaguje nawet na najmniejszy impuls, będąc jednocześnie odporną na najbardziej wybuchowe transjenty. Membrany głośników C-CAM są dodatkowo wzmocnione usztywnieniem RST dającymi wysoką sztywność przy małej masie.

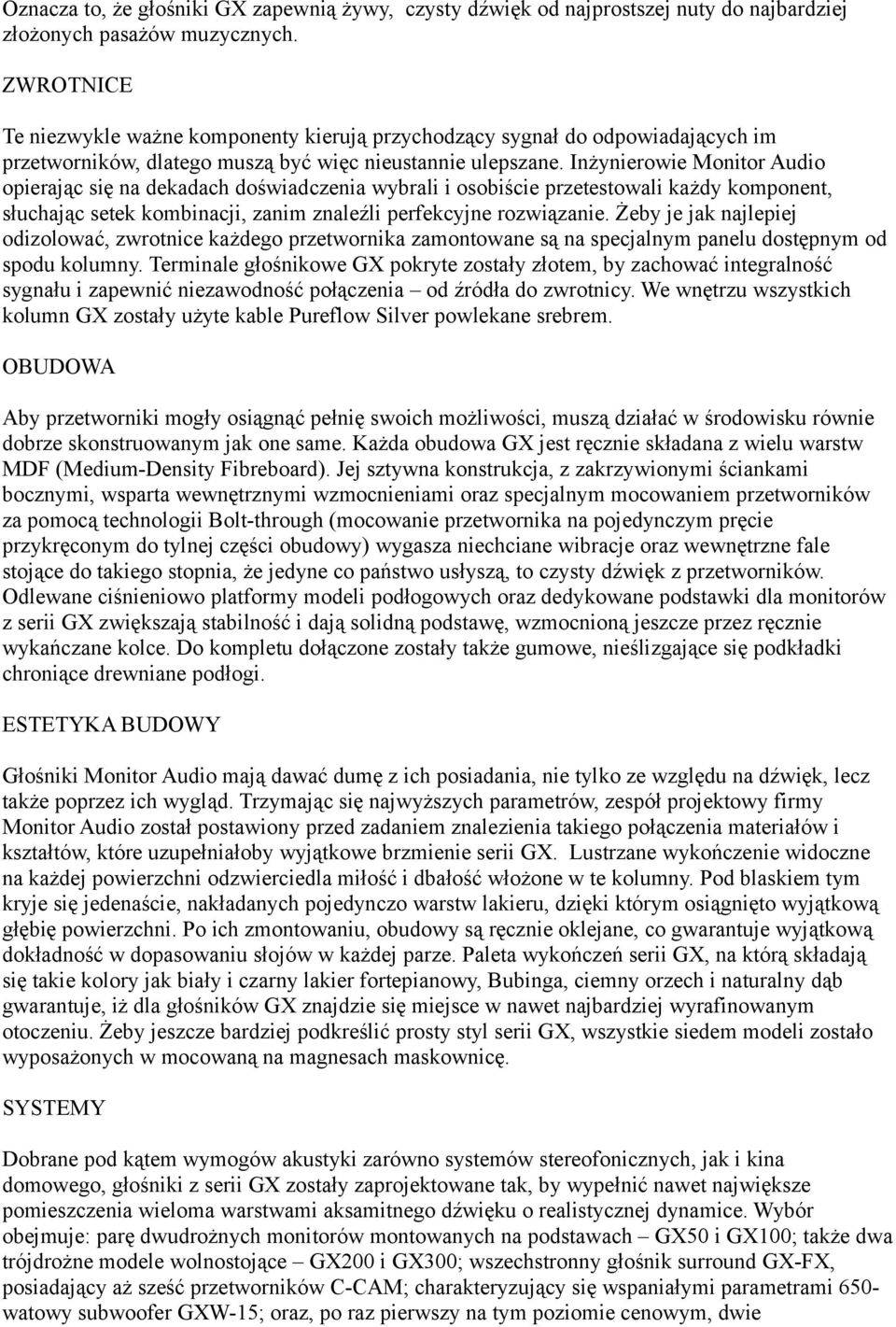

4 Oznacza to, że głośniki GX zapewnią żywy, czysty dźwięk od najprostszej nuty do najbardziej złożonych pasażów muzycznych. ZWROTNICE Te niezwykle ważne komponenty kierują przychodzący sygnał do odpowiadających im przetworników, dlatego muszą być więc nieustannie ulepszane. Inżynierowie Monitor Audio opierając się na dekadach doświadczenia wybrali i osobiście przetestowali każdy komponent, słuchając setek kombinacji, zanim znaleźli perfekcyjne rozwiązanie. Żeby je jak najlepiej odizolować, zwrotnice każdego przetwornika zamontowane są na specjalnym panelu dostępnym od spodu kolumny. Terminale głośnikowe GX pokryte zostały złotem, by zachować integralność sygnału i zapewnić niezawodność połączenia od źródła do zwrotnicy. We wnętrzu wszystkich kolumn GX zostały użyte kable Pureflow Silver powlekane srebrem. OBUDOWA Aby przetworniki mogły osiągnąć pełnię swoich możliwości, muszą działać w środowisku równie dobrze skonstruowanym jak one same. Każda obudowa GX jest ręcznie składana z wielu warstw MDF (Medium-Density Fibreboard). Jej sztywna konstrukcja, z zakrzywionymi ściankami bocznymi, wsparta wewnętrznymi wzmocnieniami oraz specjalnym mocowaniem przetworników za pomocą technologii Bolt-through (mocowanie przetwornika na pojedynczym pręcie przykręconym do tylnej części obudowy) wygasza niechciane wibracje oraz wewnętrzne fale stojące do takiego stopnia, że jedyne co państwo usłyszą, to czysty dźwięk z przetworników. Odlewane ciśnieniowo platformy modeli podłogowych oraz dedykowane podstawki dla monitorów z serii GX zwiększają stabilność i dają solidną podstawę, wzmocnioną jeszcze przez ręcznie wykańczane kolce. Do kompletu dołączone zostały także gumowe, nieślizgające się podkładki chroniące drewniane podłogi. ESTETYKA BUDOWY Głośniki Monitor Audio mają dawać dumę z ich posiadania, nie tylko ze względu na dźwięk, lecz także poprzez ich wygląd. Trzymając się najwyższych parametrów, zespół projektowy firmy Monitor Audio został postawiony przed zadaniem znalezienia takiego połączenia materiałów i kształtów, które uzupełniałoby wyjątkowe brzmienie serii GX. Lustrzane wykończenie widoczne na każdej powierzchni odzwierciedla miłość i dbałość włożone w te kolumny. Pod blaskiem tym kryje się jedenaście, nakładanych pojedynczo warstw lakieru, dzięki którym osiągnięto wyjątkową głębię powierzchni. Po ich zmontowaniu, obudowy są ręcznie oklejane, co gwarantuje wyjątkową dokładność w dopasowaniu słojów w każdej parze. Paleta wykończeń serii GX, na którą składają się takie kolory jak biały i czarny lakier fortepianowy, Bubinga, ciemny orzech i naturalny dąb gwarantuje, iż dla głośników GX znajdzie się miejsce w nawet najbardziej wyrafinowanym otoczeniu. Żeby jeszcze bardziej podkreślić prosty styl serii GX, wszystkie siedem modeli zostało wyposażonych w mocowaną na magnesach maskownicę. SYSTEMY Dobrane pod kątem wymogów akustyki zarówno systemów stereofonicznych, jak i kina domowego, głośniki z serii GX zostały zaprojektowane tak, by wypełnić nawet największe pomieszczenia wieloma warstwami aksamitnego dźwięku o realistycznej dynamice. Wybór obejmuje: parę dwudrożnych monitorów montowanych na podstawach GX50 i GX100; także dwa trójdrożne modele wolnostojące GX200 i GX300; wszechstronny głośnik surround GX-FX, posiadający aż sześć przetworników C-CAM; charakteryzujący się wspaniałymi parametrami 650- watowy subwoofer GXW-15; oraz, po raz pierwszy na tym poziomie cenowym, dwie

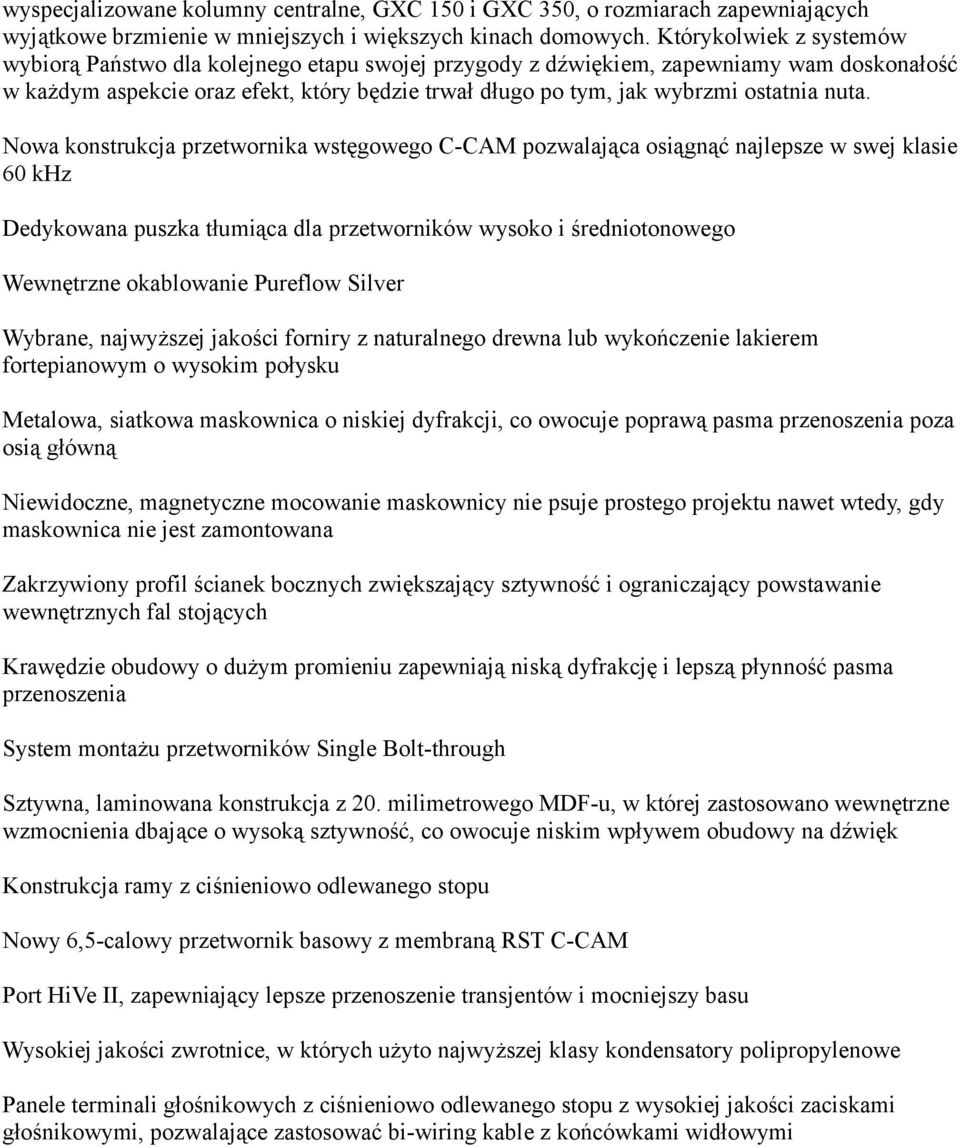

5 wyspecjalizowane kolumny centralne, GXC 150 i GXC 350, o rozmiarach zapewniających wyjątkowe brzmienie w mniejszych i większych kinach domowych. Którykolwiek z systemów wybiorą Państwo dla kolejnego etapu swojej przygody z dźwiękiem, zapewniamy wam doskonałość w każdym aspekcie oraz efekt, który będzie trwał długo po tym, jak wybrzmi ostatnia nuta. Nowa konstrukcja przetwornika wstęgowego C-CAM pozwalająca osiągnąć najlepsze w swej klasie 60 khz Dedykowana puszka tłumiąca dla przetworników wysoko i średniotonowego Wewnętrzne okablowanie Pureflow Silver Wybrane, najwyższej jakości forniry z naturalnego drewna lub wykończenie lakierem fortepianowym o wysokim połysku Metalowa, siatkowa maskownica o niskiej dyfrakcji, co owocuje poprawą pasma przenoszenia poza osią główną Niewidoczne, magnetyczne mocowanie maskownicy nie psuje prostego projektu nawet wtedy, gdy maskownica nie jest zamontowana Zakrzywiony profil ścianek bocznych zwiększający sztywność i ograniczający powstawanie wewnętrznych fal stojących Krawędzie obudowy o dużym promieniu zapewniają niską dyfrakcję i lepszą płynność pasma przenoszenia System montażu przetworników Single Bolt-through Sztywna, laminowana konstrukcja z 20. milimetrowego MDF-u, w której zastosowano wewnętrzne wzmocnienia dbające o wysoką sztywność, co owocuje niskim wpływem obudowy na dźwięk Konstrukcja ramy z ciśnieniowo odlewanego stopu Nowy 6,5-calowy przetwornik basowy z membraną RST C-CAM Port HiVe II, zapewniający lepsze przenoszenie transjentów i mocniejszy basu Wysokiej jakości zwrotnice, w których użyto najwyższej klasy kondensatory polipropylenowe Panele terminali głośnikowych z ciśnieniowo odlewanego stopu z wysokiej jakości zaciskami głośnikowymi, pozwalające zastosować bi-wiring kable z końcówkami widłowymi

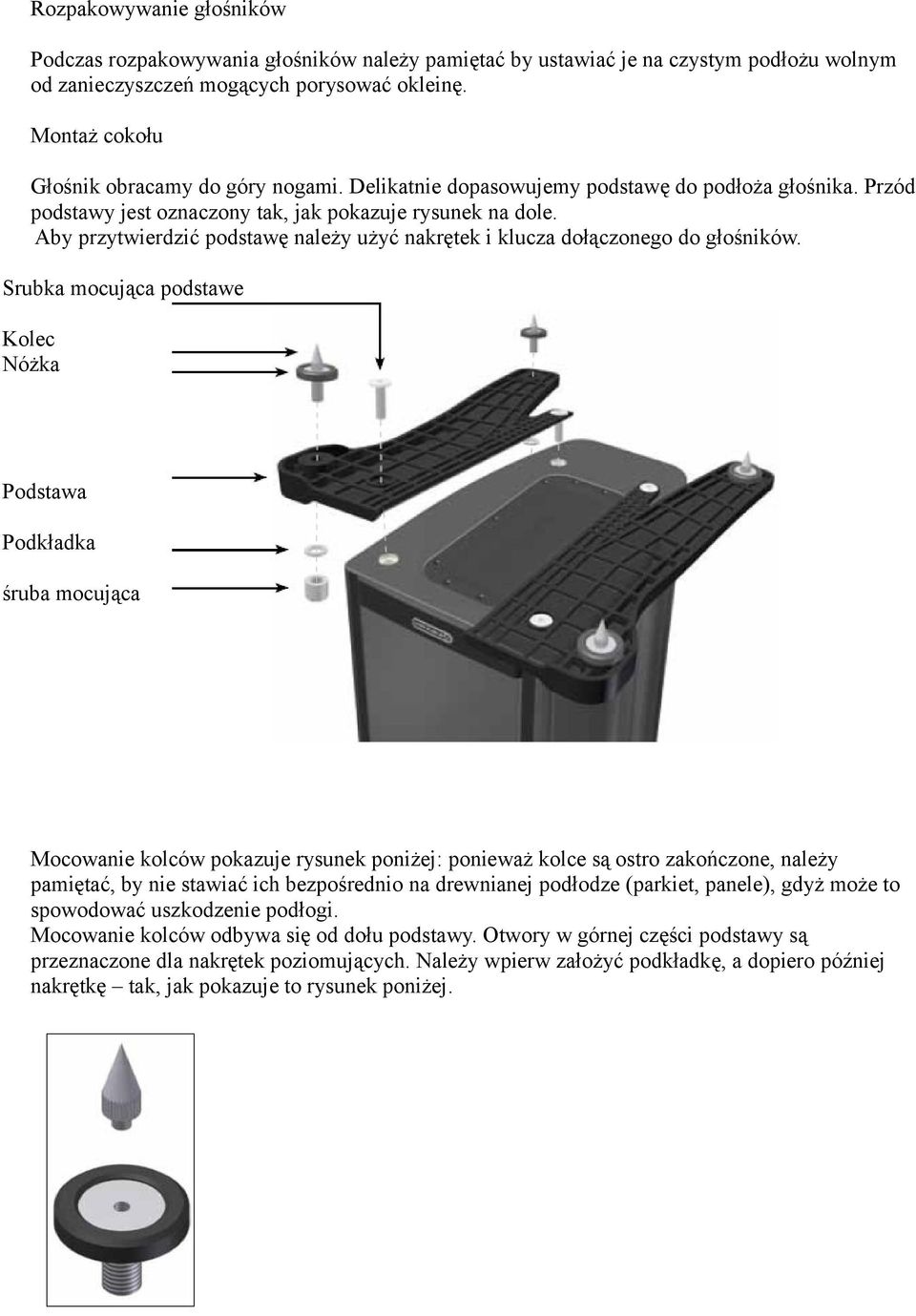

6 Rozpakowywanie głośników Podczas rozpakowywania głośników należy pamiętać by ustawiać je na czystym podłożu wolnym od zanieczyszczeń mogących porysować okleinę. Montaż cokołu Głośnik obracamy do góry nogami. Delikatnie dopasowujemy podstawę do podłoża głośnika. Przód podstawy jest oznaczony tak, jak pokazuje rysunek na dole. Aby przytwierdzić podstawę należy użyć nakrętek i klucza dołączonego do głośników. Srubka mocująca podstawe Kolec Nóżka Podstawa Podkładka śruba mocująca Mocowanie kolców pokazuje rysunek poniżej: ponieważ kolce są ostro zakończone, należy pamiętać, by nie stawiać ich bezpośrednio na drewnianej podłodze (parkiet, panele), gdyż może to spowodować uszkodzenie podłogi. Mocowanie kolców odbywa się od dołu podstawy. Otwory w górnej części podstawy są przeznaczone dla nakrętek poziomujących. Należy wpierw założyć podkładkę, a dopiero później nakrętkę tak, jak pokazuje to rysunek poniżej.

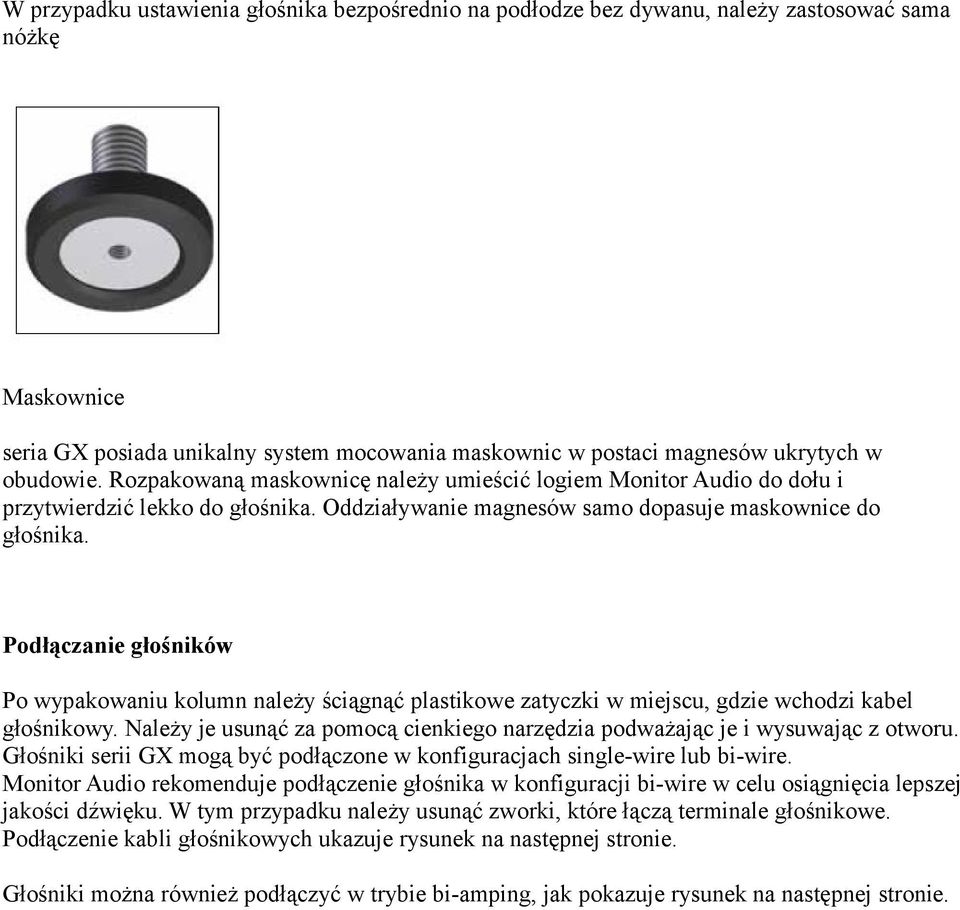

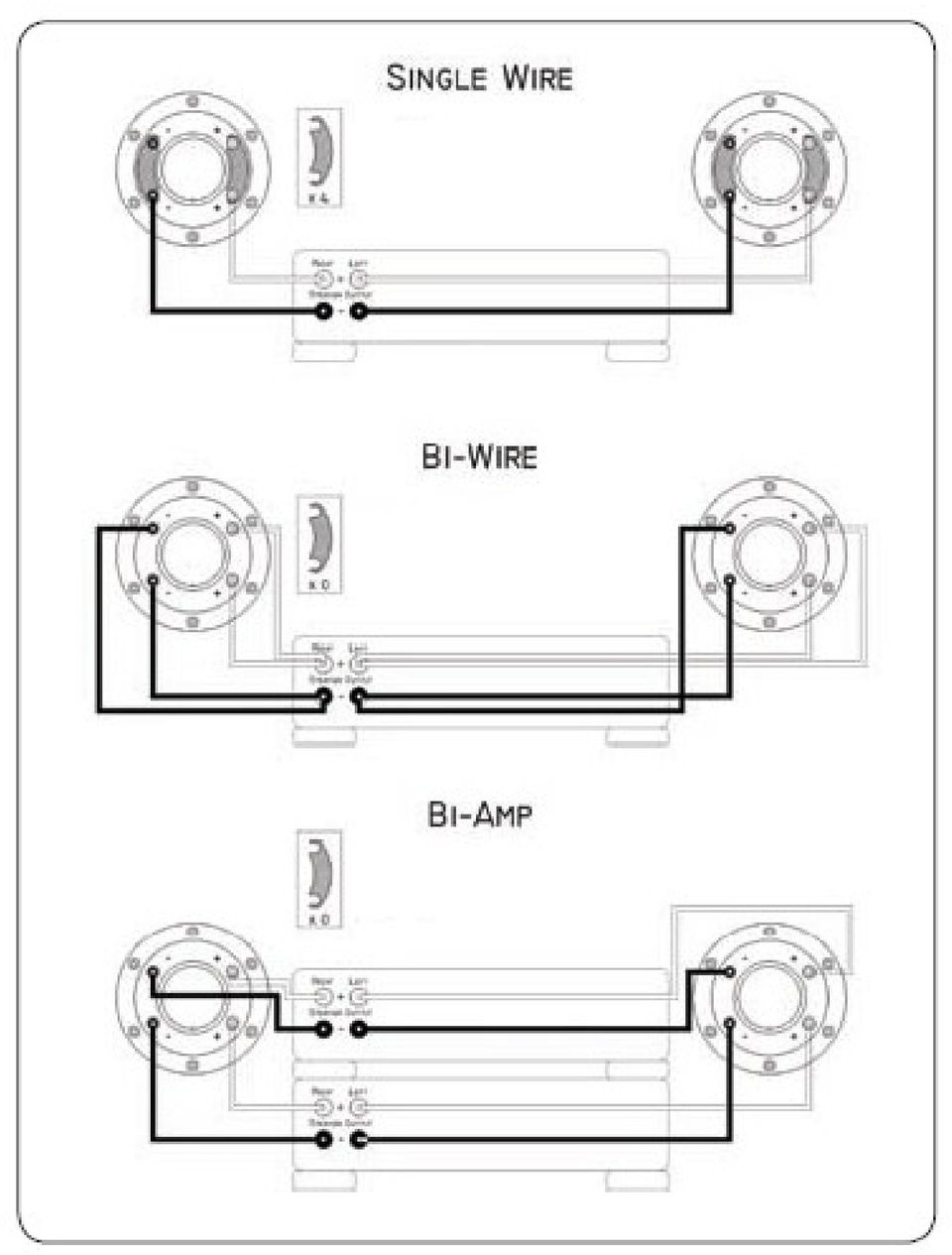

7 W przypadku ustawienia głośnika bezpośrednio na podłodze bez dywanu, należy zastosować sama nóżkę Maskownice seria GX posiada unikalny system mocowania maskownic w postaci magnesów ukrytych w obudowie. Rozpakowaną maskownicę należy umieścić logiem Monitor Audio do dołu i przytwierdzić lekko do głośnika. Oddziaływanie magnesów samo dopasuje maskownice do głośnika. Podłączanie głośników Po wypakowaniu kolumn należy ściągnąć plastikowe zatyczki w miejscu, gdzie wchodzi kabel głośnikowy. Należy je usunąć za pomocą cienkiego narzędzia podważając je i wysuwając z otworu. Głośniki serii GX mogą być podłączone w konfiguracjach single-wire lub bi-wire. Monitor Audio rekomenduje podłączenie głośnika w konfiguracji bi-wire w celu osiągnięcia lepszej jakości dźwięku. W tym przypadku należy usunąć zworki, które łączą terminale głośnikowe. Podłączenie kabli głośnikowych ukazuje rysunek na następnej stronie. Głośniki można również podłączyć w trybie bi-amping, jak pokazuje rysunek na następnej stronie.

8

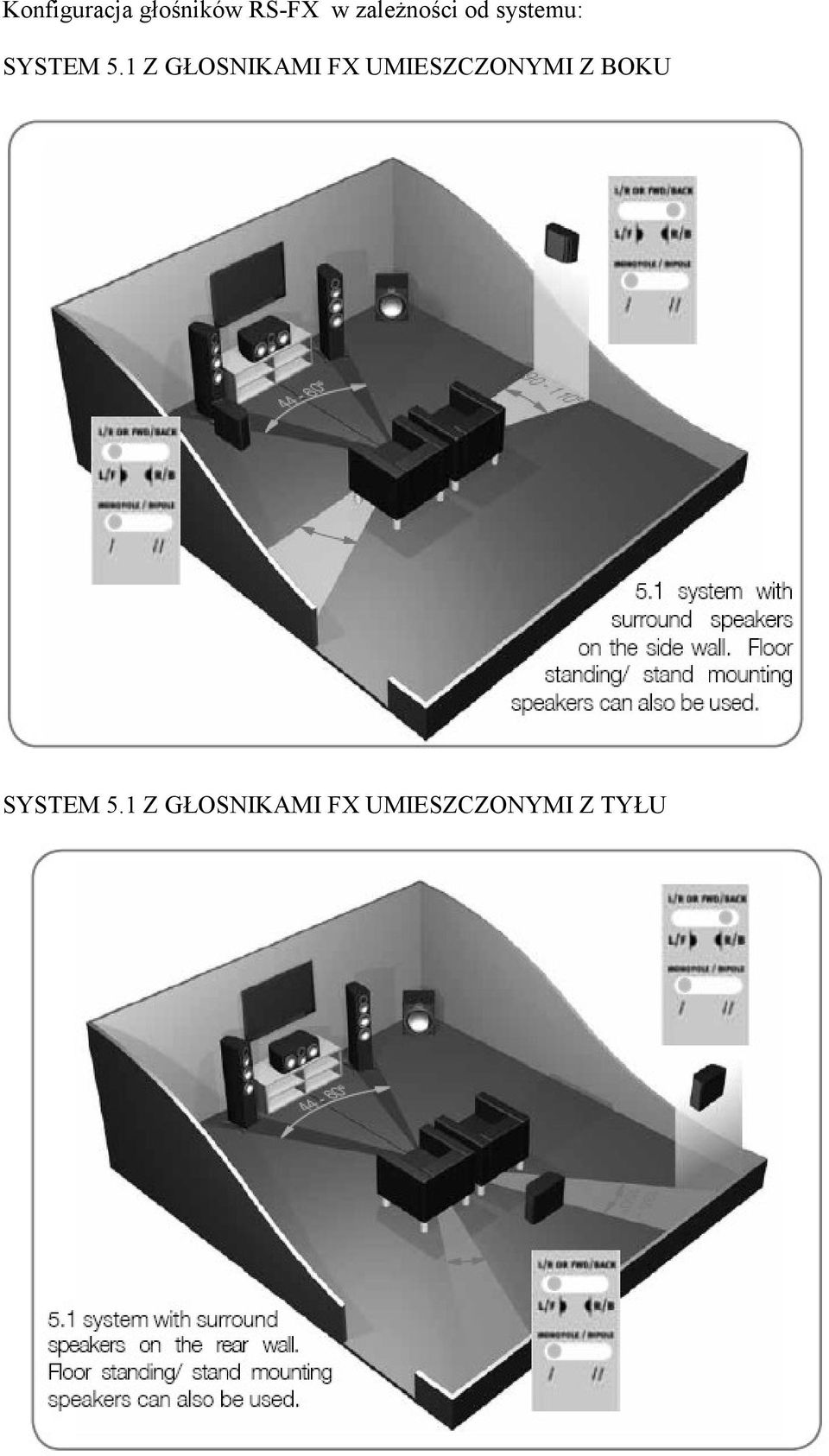

9 Konfiguracja głośników RS-FX w zależności od systemu: SYSTEM 5.1 Z GŁOSNIKAMI FX UMIESZCZONYMI Z BOKU SYSTEM 5.1 Z GŁOSNIKAMI FX UMIESZCZONYMI Z TYŁU

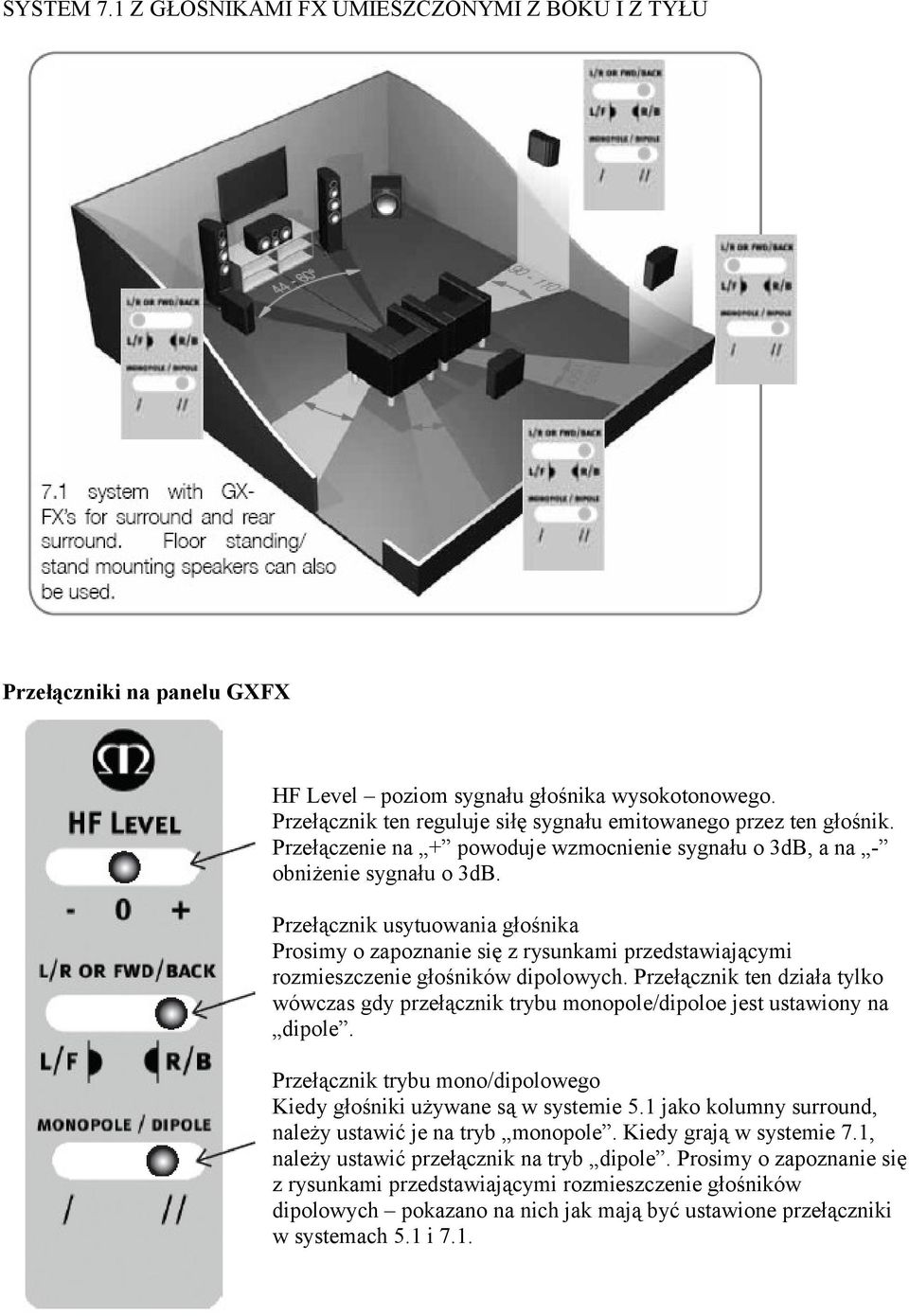

10 SYSTEM 7.1 Z GŁOSNIKAMI FX UMIESZCZONYMI Z BOKU I Z TYŁU Przełączniki na panelu GXFX HF Level poziom sygnału głośnika wysokotonowego. Przełącznik ten reguluje siłę sygnału emitowanego przez ten głośnik. Przełączenie na + powoduje wzmocnienie sygnału o 3dB, a na - obniżenie sygnału o 3dB. Przełącznik usytuowania głośnika Prosimy o zapoznanie się z rysunkami przedstawiającymi rozmieszczenie głośników dipolowych. Przełącznik ten działa tylko wówczas gdy przełącznik trybu monopole/dipoloe jest ustawiony na dipole. Przełącznik trybu mono/dipolowego Kiedy głośniki używane są w systemie 5.1 jako kolumny surround, należy ustawić je na tryb monopole. Kiedy grają w systemie 7.1, należy ustawić przełącznik na tryb dipole. Prosimy o zapoznanie się z rysunkami przedstawiającymi rozmieszczenie głośników dipolowych pokazano na nich jak mają być ustawione przełączniki w systemach 5.1 i 7.1.

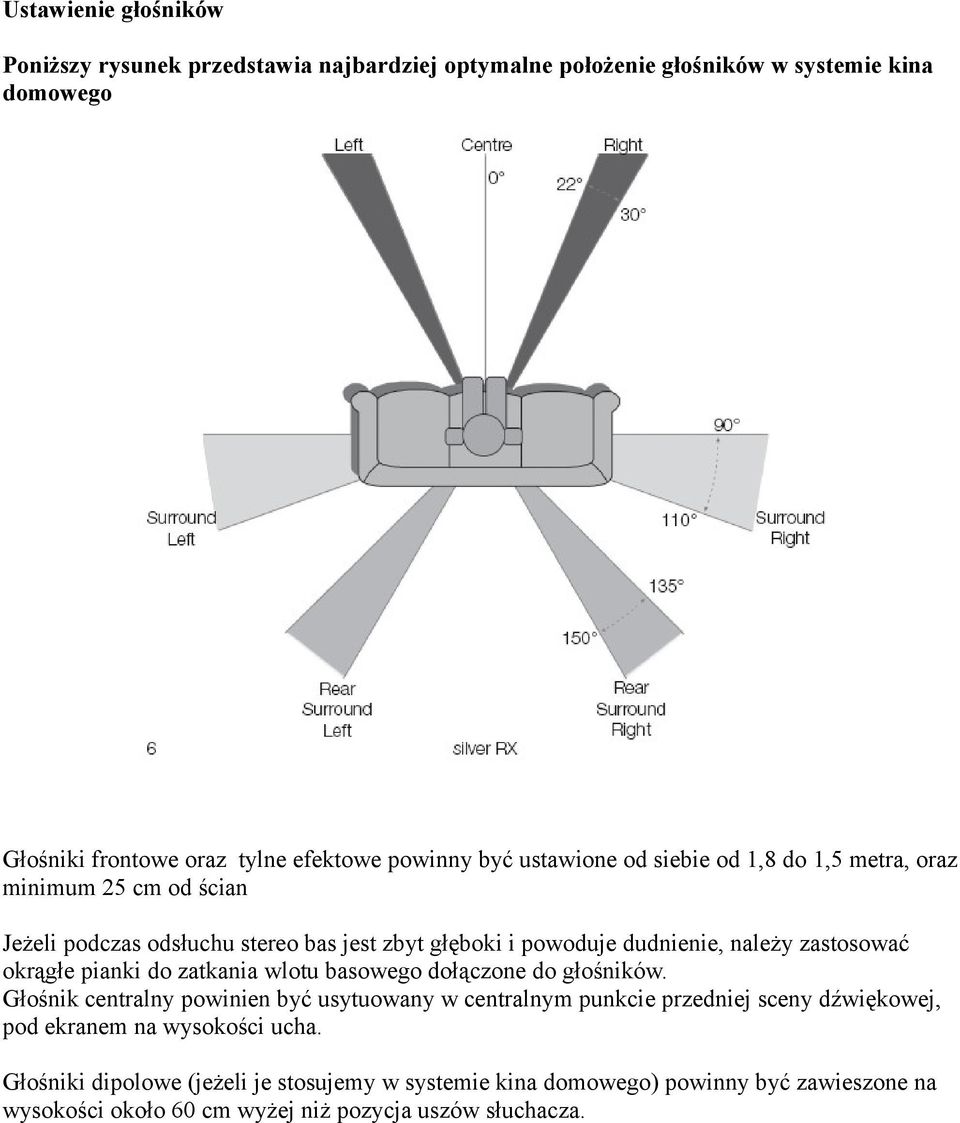

11 Ustawienie głośników Poniższy rysunek przedstawia najbardziej optymalne położenie głośników w systemie kina domowego Głośniki frontowe oraz tylne efektowe powinny być ustawione od siebie od 1,8 do 1,5 metra, oraz minimum 25 cm od ścian Jeżeli podczas odsłuchu stereo bas jest zbyt głęboki i powoduje dudnienie, należy zastosować okrągłe pianki do zatkania wlotu basowego dołączone do głośników. Głośnik centralny powinien być usytuowany w centralnym punkcie przedniej sceny dźwiękowej, pod ekranem na wysokości ucha. Głośniki dipolowe (jeżeli je stosujemy w systemie kina domowego) powinny być zawieszone na wysokości około 60 cm wyżej niż pozycja uszów słuchacza.

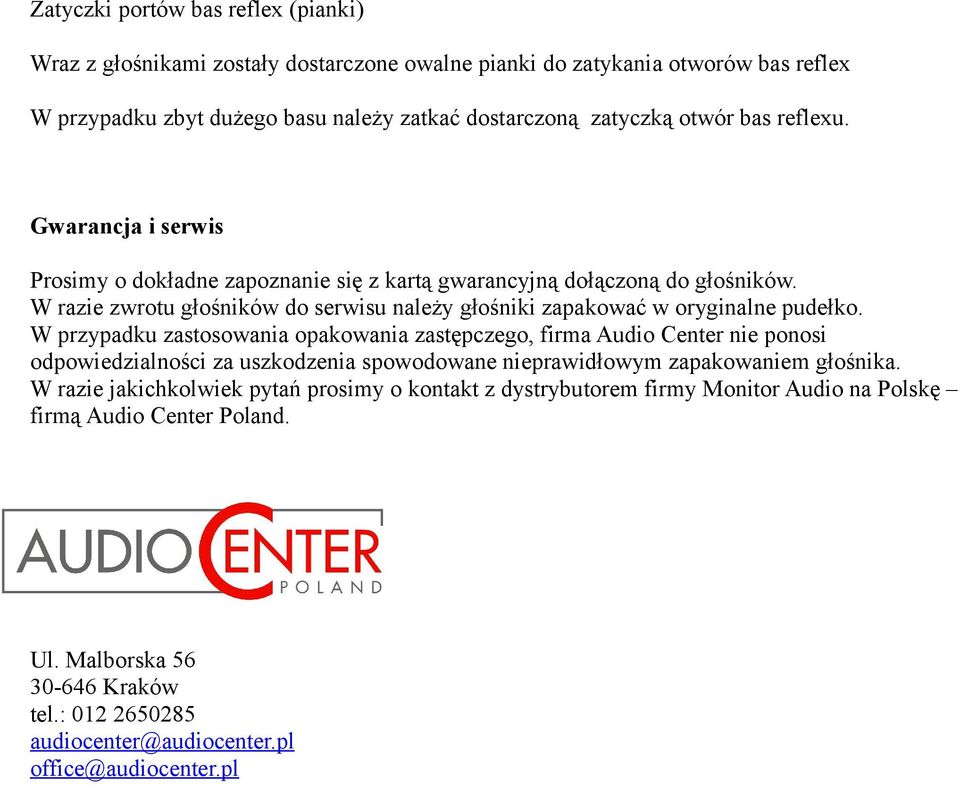

12 Zatyczki portów bas reflex (pianki) Wraz z głośnikami zostały dostarczone owalne pianki do zatykania otworów bas reflex W przypadku zbyt dużego basu należy zatkać dostarczoną zatyczką otwór bas reflexu. Gwarancja i serwis Prosimy o dokładne zapoznanie się z kartą gwarancyjną dołączoną do głośników. W razie zwrotu głośników do serwisu należy głośniki zapakować w oryginalne pudełko. W przypadku zastosowania opakowania zastępczego, firma Audio Center nie ponosi odpowiedzialności za uszkodzenia spowodowane nieprawidłowym zapakowaniem głośnika. W razie jakichkolwiek pytań prosimy o kontakt z dystrybutorem firmy Monitor Audio na Polskę firmą Audio Center Poland. Ul. Malborska Kraków tel.: audiocenter@audiocenter.pl office@audiocenter.pl
