KARTA. A.11 Zabudowa Szafy RACK + Szafa Instalacyjna

Transkrypt

1 KARTA. A.11 Zabudowa Szafy RACK + Szafa Instalacyjna Zabudowa Szafy RACK + Szafa Instalacyjna A.11 1 str. 1/2

2 KARTA A.11 Zabudowa Szafy RACK + Szafa Instalacyjna Zabudowa Szafy RACK wymiary w wewnątrz 60x55x80 cm! Szafa instalacyjna wymiar z zewnątrz 60x56,8x285 cm! Głębokość wewnątrz szafki RACK: 55 cm Głębokość wewnątrz szafy instalacyjnej: ok 40 cm Szerokość: 60 cm Wysokość: 285 cm + wysokość listwy maskującej Korpus szafy i szafki wykonany z płyty meblowej gr 1,8 mm w kolorze zbieżnym z okleiną stolarki drzwiowej (stolarka PORTA okleina CPL HQ Dąb Milano 1). Tył szafy instalacyjnej cofnięty ku środkowi na 15 cm wykonany z płyty meblowej. Bark tyłu w zabudowie RACK, u góry i dołu zabudowy umiejscowić otwory wentylacyjne. Krawędzie płyt wykończone okleiną PCV 2mm w kolorze płyty. Zabudowę wykonać z materiałów co najmniej trudno zapalnych. Zabudowa Szafy RACK + Szafa Instalacyjna A.11 1 str. 2/2

3 KARTA A.12 zabudowa kuchenna ze zlewem Zabudowa kuchenna składająca się z dwóch szafek kuchennych pod zlew kuchenny o szerokości 120 cm, dwóch zlewów dwukomorowych z ociekaczem szerokości 120 cm. Pomiędzy szafkami przeznaczonymi pod zlew mniejsza szafka z szufladami o szerokości 35 cm 1 szt. Wysokość zabudowy 85 cm. Na wysokości 60 cm nad blatem zamocować cztery wiszące szafki wysokości 60 cm i całkowitej szerokości 280 cm. Głębokość: 60 cm Szerokość całkowita: 280 cm Wysokość: 85, 60 cm ZABUDOWA KUCHENNA A.12 2 str. 1/2

4 KARTA A.12 zabudowa kuchenna ze zlewem Zastosowane materiały: Fronty dolnych szafek wykonane z płyty meblowej gr 18 mm w kolorze zbieżnym z okleiną stolarki drzwiowej (stolarka PORTA okleina CPL HQ Dąb Milano 1). Fronty szafek wiszących wykonane z płyty meblowej gr 18 mm w kolorze ciemnego dębu. Blat kuchenny z płyty o grubości 38 mm w kolorze jasnego marmuru. Cokoły szafek z tworzywa polipropylenowego wzmocnionego, wykończone folią aluminiową i lakierem bezbarwnym. Dane techniczne Wysokość 10 cm Grubość 1 cm Długość cokołu dopasować do wykonanych szafek kuchenny po ich zamontowaniu. Uchwyty: ze szczotkowanej stali nierdzewnej. Długość 14 cm Szerokość 0,19 cm Głębokość 0,11 cm. Fragment ściny pomiędzy szafkami stojącymi, a wiszącymi wykończyć kuchennymi panelami szklanymi w kolorze jasno szarym lub innym ustalonym z inwestorem, albo wodoodporną płytą meblową w okleinie dopasowanej do frontów dolnych szafek. Uwaga! Należy wykonać otwory technologiczne na gniazda wtykowe. Lokalizację gniazd ustalić należy przed montażem. Krawędzie płyt wykończone okleiną PCV 2mm w kolorze płyty. Uwaga mocowanie do ściany GK. (2xpłyta GK). Uwaga: szafki wykonać na wymiar, przed wykonaniem szafek wykonać dokładne pomiary pomieszczenia, uwzględniając lokalizację innych elementów. Zlew 2 szt. Zlew dwukomorowy z ociekaczem, wykonany ze stali nierdzewnej. Pod miską materiał wygłuszający. W zestawie z syfonem i wszystkimi akcesoriami niezbędnymi do podłączenia zlewu. Zlew musi posiadać także baterię kuchenną wolnostojącą. W skład syfonu wchodzą - rurki z tworzywa sztucznego do podłączenia zlewu, - zawór/koszyk zaworu ze stali nierdzewnej, - uszczelki z gumy syntetycznej. ZABUDOWA KUCHENNA A.12 2 str. 2/2

5 KARTA A.13 zabudowa kuchenna z płytą grzewczą Zabudowa kuchenna o łącznej długości 360 cm, w blacie zamontować 3 płyty grzewcze, a pod nimi piekarniki elektryczne (3 szt.). Pomiędzy piekarnikami montować szafki kuchenne o szerokości 60 cm. Sposób otwarcia szafki drzwiczki lewe. Wysokość zabudowy 85 cm. Na wysokości 60 cm nad blatem zamocować wiszące szafki wysokości 60 cm i całkowitej szerokości 280 cm. Nad każdą kuchenką okap wbudowany w szafkę. Głębokość: 60 cm Szerokość całkowita: 360 cm Wysokość: 85, 60 cm ZABUDOWA KUCHENNA A.13 2 str. 1/2

6 KARTA A.13 zabudowa kuchenna z płytą grzewczą Zastosowane materiały: Fronty dolnych szafek wykonane z płyty meblowej gr 18 mm w kolorze zbieżnym z okleiną stolarki drzwiowej (stolarka PORTA okleina CPL HQ Dąb Milano 1). Fronty szafek wiszących wykonane z płyty meblowej gr 18 mm w kolorze ciemnego dębu. Blat kuchenny z płyty o grubości 38 mm w kolorze jasnego marmuru. Cokoły szafek z tworzywa polipropylenowego wzmocnionego, wykończone folią aluminiową i lakierem bezbarwnym. Dane techniczne Wysokość 10 cm Grubość 1 cm Długość cokołu dopasować do wykonanych szafek kuchenny po ich zamontowaniu. Uchwyty: ze szczotkowanej stali nierdzewnej. Długość 14 cm Szerokość 0,19 cm Głębokość 0,11 cm. Fragment ściny pomiędzy szafkami stojącymi, a wiszącymi wykończyć kuchennymi panelami szklanymi w kolorze jasno szarym lub innym ustalonym z inwestorem, albo wodoodporną płytą meblową w okleinie dopasowanej do frontów dolnych szafek. Uwaga! Należy wykonać otwory technologiczne na gniazda wtykowe. Lokalizację gniazd ustalić należy przed montażem. Krawędzie płyt wykończone okleiną PCV 2mm w kolorze płyty. Uwaga mocowanie do ściany GK. (2xpłyta GK). Płyta grzewcza indukcyjna, czteropolowa, kolor czarny, podłączenia trójfazowe, szt. 3. Piekarnik elektryczny do zabudowy, z termoobiegiem, klasa wydajności energetycznej minimum A+, kolor czarny, szt. 3. Okap zintegrowany z szafkami kuchennymi, poziom hałasu nie przekraczający 66 db (A), filtr tłuszczu w zestawie, żarówki halogenowe w zestawie, podłączyć do istniejącego kanału wentylacyjnego. ZABUDOWA KUCHENNA A.13 2 str. 2/2

7 KARTA A.14 Stół kuchenny Stół 70x140x75cm Długość: 140 cm Szerokość: 70 cm Wysokość: 75 cm Blat stołu wykonany z płyty meblowej gr 3,0 cm w kolorze zbieżnym z okleiną stolarki drzwiowej (stolarka PORTA okleina CPL HQ Dąb Milano 1). Nogi wykonane z płyty meblowej lub litego drewna, przekrój nogi stołu 5x5 cm, w kolorze blatu stołu. Krawędzie płyt wykończone okleiną PCV 2mm w kolorze płyty. STÓŁ KUCHENNY A.14 2

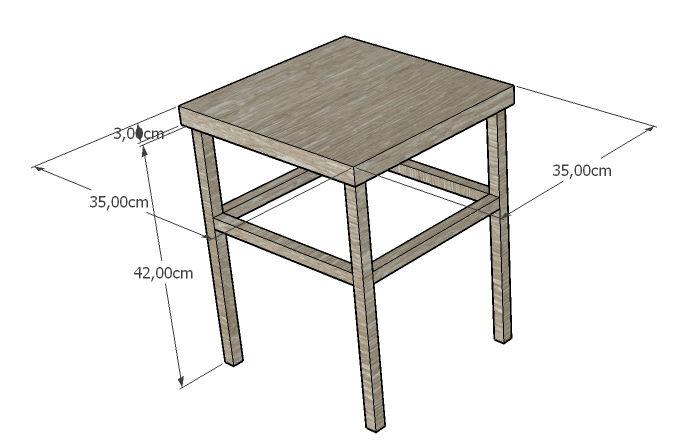

8 KARTA. A.15 Stołek kuchenny Stołek 35x35x45cm Długość: 35 cm Szerokość: 35 cm Wysokość: 45 cm Stołek wykonany z płyty meblowej gr 3,0 cm lub z litego drewna, okleina w kolorze zbieżnym z okleiną stolarki drzwiowej (stolarka PORTA okleina CPL HQ Dąb Milano 1). Krawędzie płyt wykończone okleiną PCV 2mm w kolorze płyty. Stołek wyposażony w samoprzylepne ochraniacze do podłogi. Stołek kuchenny A.15 10

9 KARTA A.1 - ŁÓŻKO Łóżko jednoosobowe, wyposażone w dwie szuflady oraz materac sprężynowy: Długość: cm Szerokość: cm Głębokość szuflady: 55 cm Szerokość szuflady 70-80cm Wysokość: cm Maksymalne obciążenie/szuflada: 20 kg Długość materaca: 200 cm Szerokość materaca: 90 cm Wysokość materaca 18cm RAMA ŁÓŻKA: Wykonanie z płyty meblowej o grubości od 18 mm do 38 mm okleinowanej w kolorze zbieżnym z okleiną stolarki drzwiowej (stolarka PORTA okleina CPL HQ Dąb Milano 1). Białe wypełnienie boków łóżka wykonać z płyty meblowej lakierowanej na biały połysk. Krawędzie płyt wykończone okleiną 2mm w kolorze płyty. Wewnętrzna konstrukcja łóżka wykonana z metalowego stelażu. SZUFLADY: Szuflady z płyty wiórowej, wysuwane na prowadnicach bocznych. Płyta czołowa w kolorze ramy łóżka, pozostałe części szuflady w dowolnym kolorze. MATERAC: Materac sprężynowy, twardy, kolor beżowy. Przeznaczony dla osób o wadze z przedziału kg. Materiał poszycia 100% poliester. ŁÓŻKO A.1 74

10 KARTA A.2 - BIURKO Biurko 110x60x75cm: Długość: 110 cm Szerokość: 60 cm Wysokość: 75 cm KORPUS BIURKA: Korpus biurka wykonać z płyty meblowej gr 38mm okleinowanej w kolorze zbieżnym z okleiną stolarki drzwiowej (stolarka PORTA okleina CPL HQ Dąb Milano 1). Krawędzie płyt wykończone okleiną 2mm w kolorze płyty. W blacie jeden otwory na kable 60mm z maskownicą PCV w kolorze zbliżonym okleiny (np. jasnobrązowy, beżowy itp.). Dodatkowo biurko wyposażyć w szufladę o szerokości 40 cm i wysokości 18 cm. Front szuflady wykonać z płyty meblowej 18 mm lakierowany na biały połysk. W froncie szuflady wykonać wcięcie umożliwiające, jej otwarcie. Korpus szuflady wykonać z płyty meblowej o grubości 18 mm w okleinie zbliżonej do okleiny stolarki drzwiowej. BIURKO A.2 74

11 KARTA A.3 - SZAFA o szerokości 130 cm Szafa 130x59x230cm: Głębokość: 59 cm Szerokość: 130 cm Wysokość: 230 cm Korpus szafy wykonany z płyty meblowej gr 18mm w kolorze zbieżnym z okleiną stolarki drzwiowej (stolarka PORTA okleina CPL HQ Dąb Milano 1). Krawędzie płyt wykończone okleiną PCV 2mm w kolorze płyty. Wnętrze szafy z płyt meblowych w kolorze białym. Wyposażona w: 8 półek, 1 szuflady, 1 reling na wieszaki Drzwi szafy przesuwne wyposażone: Szczotki antykurzowe Domykanie Lustra w kolorze grafitowym podział wg rysunku wypełnienie płytą meblową lakierowaną na biały połysk SZAFA o szerokości 130 cm A.3 28

12 KARTA A.4 SZAFA o szerokości 150 Szafa 170x55x230cm: Głębokość: 55 cm Szerokość: 170 cm Wysokość: 230 cm Korpus szafy wykonany z płyty meblowej gr 18mm w kolorze zbieżnym z okleiną stolarki drzwiowej (stolarka PORTA okleina CPL HQ Dąb Milano 1). Krawędzie płyt wykończone okleiną PCV 2mm w kolorze płyty. Wnętrze szafy z płyt meblowych w kolorze białym. Wyposażona w: 7 półek, 2 szuflady, 1 reling na wieszaki Drzwi szafy przesuwne wyposażone: Szczotki antykurzowe Domykanie Lustra w kolorze grafitowym podział wg rysunku wypełnienie płytą meblową lakierowaną na biały połysk SZAFA o szerokości 150 A.4 20

13 KARTA A.5 SZAFA o szerokości 80 cm Szafa 80x60x252cm: Głębokość: 60 cm Szerokość: 80 cm Wysokość: 252 cm Korpus szafy wykonany z płyty meblowej gr 18 mm w kolorze zbieżnym z okleiną stolarki drzwiowej (stolarka PORTA okleina CPL HQ Dąb Milano 1). Krawędzie płyt wykończone okleiną PCV 2mm w kolorze płyty. Front szuflady lakierowany na biały połysk. Wnętrze szafy z płyt meblowych w kolorze białym. Wyposażona jest w: 2 półki, 1 szufladę, 1 reling na wieszaki Drzwi i szuflady szafy wyposażone: system domykający Konstrukcja frontu drzwi szafy. SZAFA o szerokości 80 cm A.5 6

14 KARTA A.6 PÓŁKA TV Szafa 80x25x70cm: Głębokość: 25 cm Szerokość: 80 cm Wysokość: 70cm Korpus półki wykonany z płyty meblowej gr 18 mm w kolorze zbieżnym z okleiną stolarki drzwiowej (stolarka PORTA okleina CPL HQ Dąb Milano 1). Krawędzie płyt wykończone okleiną PCV 2mm w kolorze płyty. Uwaga mocowanie do ściany GK. (2xpłyta GK). Otwory na przepusty kablowe i gniazda 230V/TV wykonać podczas montażu. PÓŁKA TV A.6 52

15 KARTA A.7 PÓŁKA Szafa 80x60x252cm: Głębokość: 60 cm Szerokość: 80 cm Wysokość: 252 cm Korpus półki wykonany z płyty meblowej gr 18 mm w kolorze zbieżnym z okleiną stolarki drzwiowej (stolarka PORTA okleina CPL HQ Dąb Milano 1). Krawędzie płyt wykończone okleiną PCV 2mm w kolorze płyty. Uwaga mocowanie do ściany GK. (2xpłyta GK). PÓŁKA A.7 74

16 KARTA A.8 SZAFKA na buty szafka na buty 69x17x192cm: Głębokość: 17 cm Szerokość: 96 cm Wysokość: 192 cm Korpus szafki i szuflady wykonany z płyty meblowej gr 18mm w kolorze zbieżnym z okleiną stolarki drzwiowej (stolarka PORTA okleina CPL HQ Dąb Milano 1).. Krawędzie płyt wykończone okleiną PCV 2mm w kolorze płyty. Uwaga mocowanie do ściany GK. (2 x płyta GK). Szafka wyposażona: Dwie uchylne szuflady na buty Półkę na nakrycia głowy 6 wieszaków na ubrania (podwójne góra-dół) SZAFKA na buty A.8 52

17 KARTA A.9 LUSTRO Lustro 60x130x4: Głębokość: 4 cm Szerokość: 60 cm Wysokość: 130 cm Rama wykonany z płyty meblowej gr 18mm w kolorze zbieżnym z okleiną stolarki drzwiowej (stolarka PORTA okleina CPL HQ Dąb Milano 1)., lub z drewna litego bejcowana na zbliżony kolor. Krawędzie płyt wykończone okleiną PCV 2mm w kolorze płyty. Uwaga mocowanie do ściany GK. (2xpłyta GK). Lustra zawiesić po wyposażeniu całego pokoju w meble, w miejscu gdzie pozostanie wolny fragment ściany o szerokości minimum 70 cm. LUSTRO A.9 52

18 KARTA A.10 KRZESŁO TAPICEROWANE Rysunek poglądowy Krzesło tapicerowane, na stelażu drewnianym z podłokietnikami z dzielonym oparciem. Stelaż sklejkowy barwiony na kolor i fakturę zbliżoną do okleiny stolarki drzwiowej (stolarka PORTA okleina CPL HQ Dąb Milano1) i lakierowany. Konstrukcja stelaża wzmocniona za pomocą oskrzyni pod siedziskiem, łączącej ze sobą przednie i tylne nogi za pomocą śrub i kołków drewnianych. Charakterystyczne kubełkowe, jednoczęściowe siedzisko i oparcie w kolorze ciemnobeżowym lub brązowym ustalić należy ustalić z Inwestorem. Krzesło można szybko i łatwo zesztaplować (krzesło sztapluje się do 5 szt.) oraz połączyć w rzędy. Posiada atest wytrzymałościowy. WYSOKOŚĆ [mm] 820 SZEROKOŚĆ [mm]520 GŁĘBOKOŚĆ [mm]580 WYSOKOŚĆ PODŁOKIETNIKA [mm]645 WAGA [kg]7,2 SZTAPLOWANIE [szt] 5 ILOŚĆ W KARTONIE [szt] 3 Różnorodne modele, których wspólną cechą jest trwały, sklejkowy stelaż drewniany. KRZESŁO TAPICEROWANE A
