1 PANEL GIPSOWO-CERAMICZNY PANELE DO MUROWANIA ŚCIAN DZIAŁOWYCH

2 -

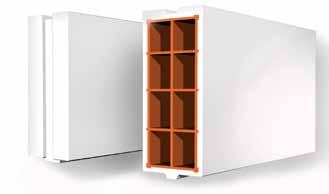

3 PANEL GIPSOWO-CERAMICZNY ŚCIANA KTÓRA NIE PĘKA NIGDY JAKOŚĆ WYKONANYCH ŚCIAN WERYFIKUJE CZAS OGNIOTRWAŁOŚĆ CERTYFIKOWANA euroklasa A1 na bezpośredni wpływ ognia.nie płonie,nie dymi i nie odkształca się WILGOTNOŚĆ Gips jest naturalnym materiałem pochłaniającym wilgoć i oddając ją w czasie ifukcjonuje jak perfekcyjny regulator wilgotności w pomieszczeniach TERMOIZOLACJA Wspaniałe walory termiczne izolują przed zimnem i przed ciepłm Przyczyniając się do oszczędności ENERGETYCZNEJ WYGŁUSZENIE Dzięki wysokiemu zagęszczeniu gipsu jest wspaniałym izolatorem akustycznym ŁATWOŚĆ I SZYBKOŚĆ MUROWANIA Czterostronne zatrzaski pozwalają na łatwe i szybkie ustawienie bloczka dając gładką prostą płaszczyznę OPTYMALNY CZAS PRACY Dzięki cienkowarstwowemu klejowi i cienkowarstwowej gładzi 1mm/2mm pozwala na malowanie już po paru dniach a nawet na drugi dzień - - Ściany z bloczka gipsowo-ceramicznego z upływem czasu nie tracą swojego pierwotnego wyglądu i właściwości. Pierwsze ścianu zostały wykonane czterdzieści lat temu i do dnia dzisejszego są potwierdzeniem wytrzymałości twego materiału na upływ czasu jest alternatywą do tradycyjnych systemów murowania. Duszą naszego bloczka jest panel ceramiczny daje perfekcyjną stabilność ściany i zapobiea pęknięciom przy uderzeniu Czterostrone pióro-wpust pozwala na łatwy i szybki montaż ściany. Ściany wykonane w tym systemie są idealnie gładka nie potrzebyje tynkowania a jedynie powierzchniowego szpachlowania cienkowarstwowego. Bloczki przeznaczone do murowania

4 CARATTERISTICHE opis 6L E CERTIFICAZIONI 7L 8L 10L 12L reakcja na ogień Euroclasse A1 Euroclasse A1 Euroclasse A1 Euroclasse A1 Euroclasse A1 odporność ogniowa - EI 90 (UNI EN ) Certificato CTICM n 04-V-196 EI 90 E120 (UNI EN ) Certificato LAPI n 65/C/ FR EI 120 (UNI EN ) Certificato LAPI n 49/C/10-86 FR REI 180 / EI 120 (UNI EN ) Cert. Ist. Giordano n /3187FR izolacja akustyczna Rw 33 db (Norma ISO 140) Certificato ISTEDIL n 1932/ 87-P Rw 35 db (UNI EN ISO 717-1) Certificato ISTEDIL n 2017/2006-B Rw 35 db (UNI EN ISO 717-1) Certificato ISTEDIL n 2017/2006 Rw 36 db (UNI EN ISO 717-1) Certificato ISTEDIL n 2017/2006-C współczynik przenikania ciepła zalecana wielkość ścian na 1 godzine pracy średnie zużycie kleju optymalne zużycie gładzi U = 2,48 W/m 2 K (UNI EN 1745) Cert. Ist. Giordano n U = 2,45 W/m 2 K U = 2,45 W/m 2 K U = 2,05 W/m 2 K Cert. Ist. Giordano n U = 1,55 W/m 2 K 15 m 2 15 m 2 20 m 2 24 m 2 30 m 2 1,5 kg m 2 1,5 kg m 2 1,8 kg m 2 2 kg m 2 2,2 kg m 2 2 kg m 2

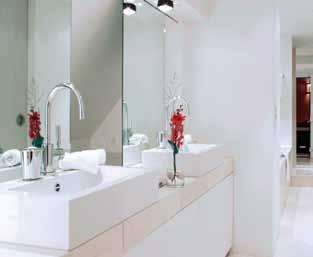

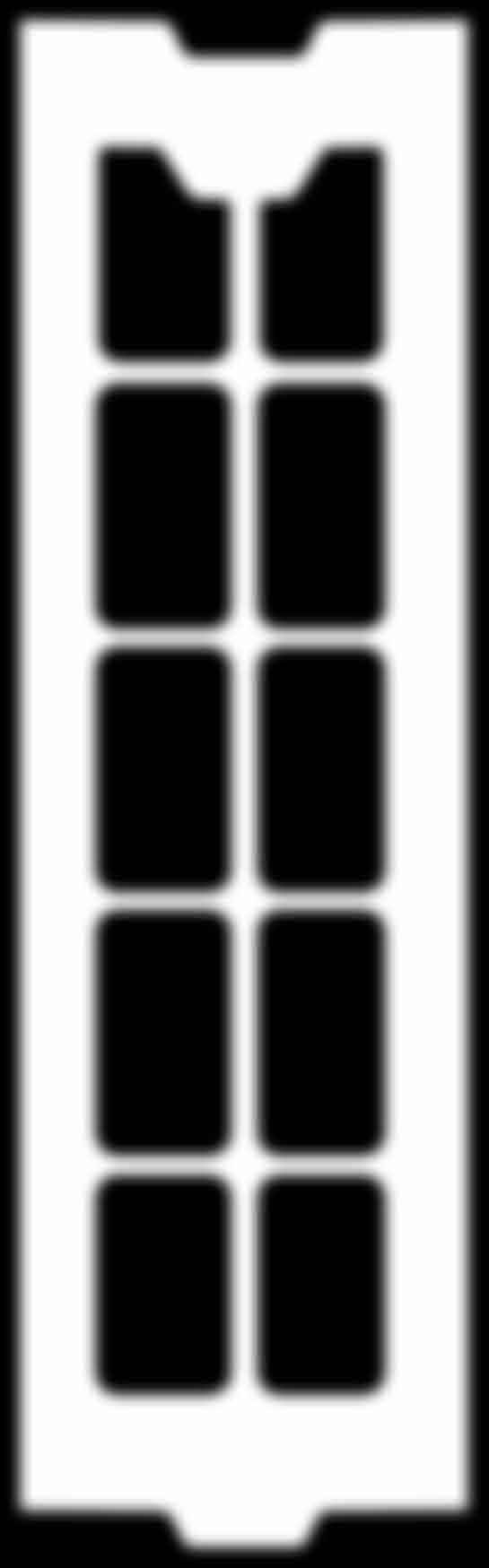

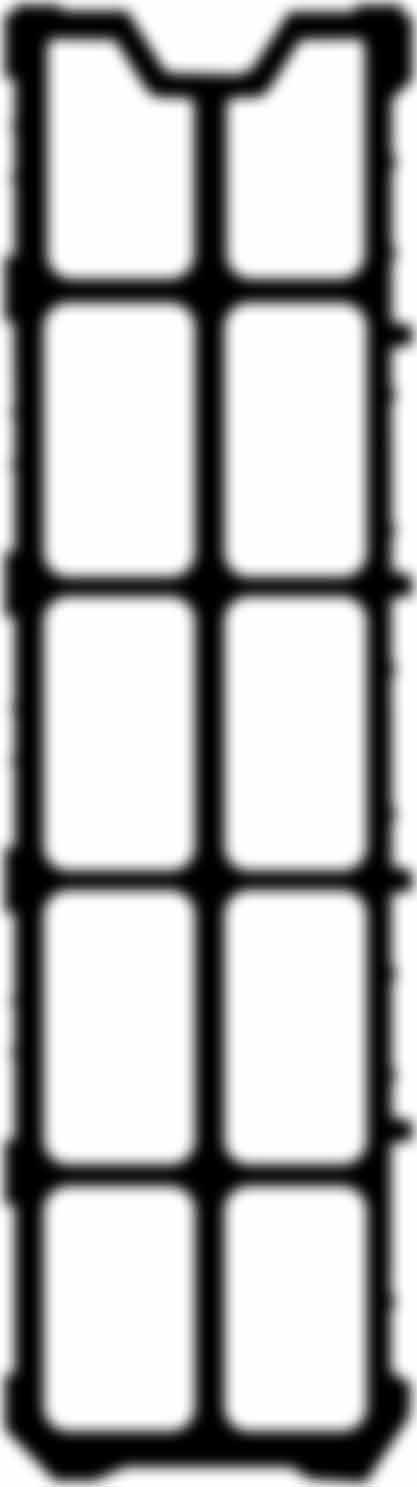

5 PANEL GIPSOWO-CERAMICZNY 6L wymiary: x 333 x 60 mm waga kg/m 2 : 56 opakowania: 60 paneli (20 m 2 ) waga palety: kg 7L wymiary: x 333 x 70 mm waga kg/m 2 : 58 opakowanie: 60 blocchi (20 m 2 ) waga palety: kg PANEL WODOODPORNY Panele występują również w werji hydroo bardzo niskiej chłonności wilgoci.od zwykłych paneli różnią siękolorem (błękitnym).w odróżnieniu od płyt kartonowogipsowych w cłości są wodoodporne, i dlatego zalecane są do wykonywania ścian w miejscach zawilgoconych. Chłonnność W=2,6% Panele hydro odpowiadają normą UNI EN Przy montażu ścianek gipsowych zalecamy użycie paneli hydro jako pierwszej warstwy 8L wymiary: x 333 x 80 mm waga kg/m 2 : 60 opakowanie: 30 paneli (10 m 2 ) waga palety: 600 kg 10L wymiary: x 333 x 100 mm waga kg/m 2 : 66 opakowanie: 24 paneli (8 m 2 ) waga palety: 600 kg 12L wymiary: x 333 x 120 mm waga kg/m 2 : 85 opakowanie: 20 paneli (6,6 m 2 ) waga palety: 620 kg

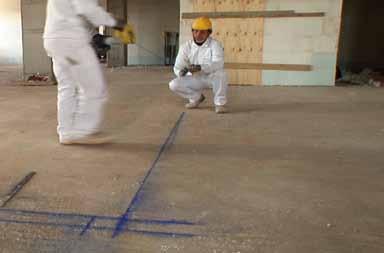

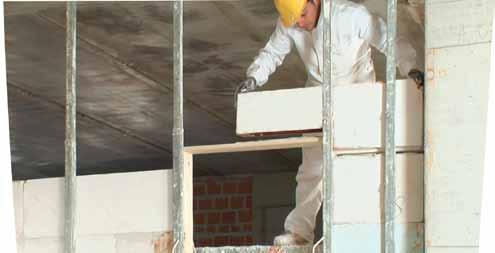

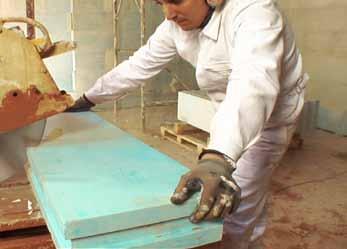

6 INSTRUKCJA MONTAŻU Trasowanie Ścian Zalecamy na stropach,posadzkach rozysowanie ścian w miejscach gdzei mają powstać Do prostego łatwego i szybkiego wykonania ścian zalecamy użycie calandrów (są to prowadnice montowane na wypór od stropu do stropu raz odpowiednio ustawione i wypionowane pozwalają na murowanie bez potrzeby używania poziomnicy. Przygotowanie paneli Do cięcia paneli zaleca się używanie przecinarek wodnych ze względu na kurz który powstaje przy cięciu na sucho. Prygotowanie kleju Do wiaderka z czystą wodą wsypujemy klej (suchą mieszankępt 3)metodą rozsiewną w taki sposób aby całkowicie zasypać wodę a następnie mieszadłem mieszany na wolnych obrotach około 3-5 minut do uzyskania jednorodnej masy, klej nie powinn być gęsty tak aby swobodnie wypływał podczas montażu. Montaż pierwszego rzędu przed położeniem pierwszego rzędu panelinależy usunąć pióro z paneli.panele montowane są wpustem do góry. Klej nakładamy bezpośrednio na strop i układamy pierwszy rząd paneli.prosimy pamiętać o wypoziomowaniu pierwszego rzędu za pomocą klinów.za pomocą ścisków murarskich mocujemy panele do calandrów w celu uzyskania pionu i linii. Montaż pozostałych rzędów Klejem wypełniamy wpust pierwszego rzędu a następnie układamy pierwszy panel. Przed położenien kolejnego panela wypełniamy wpust pionowy poprzedniego panela i czyność tą powtarzamy do momentu zakończenia ściany. Jeżeli ściana jest narożną lub łączy się z inną ścianą należy pamiętać o pozostawieniu szczempi.dzięki ustawieniu odpowiedniej ilości Calandrów ściany narożne mogą powstawać równocześnie

7 PANELE CERAMICZNO-GIPSOWE Ważne przy klejeniu paneli. Klej na łączeniach między panelami który wypłyną pozostawiamy na około 2 godziny a następnie nadmiar kleju ścinamy piórem, który wykożystujemy ponownie do wypełnienia ewentualnych szczelin i braków powstałych przy montażu. Większe otwory takie jak strzępia wypełniamy gipsem budowlanym. Do wypelnienia łączeń ze stropem stosujemy włókno zbrojeniowe nasączone gipsem. Szpachlowanie Po zakończeniu wypełniania łączeń i szczelin przystępujemy do nakładania ciękowarstwowej gładzi Bay Plastic lub kleju PT3 który również spełnia rolę gładzi. Po wyschnięciu naszych gładzi szlifujemy do uzyskania gładkich powierzchni. Instalacje W ścianach wykonanych z paneli ceramiczno-gipsowych do rozłożenia instalacji poziomych wykożystujemy kanały wewnątrz paneli w ten sposób unikamy bruzdowania i osłabienia ściany.

8 VIVO SYSTEM SYSTEM SUCHEJ ZABUDOWY PANEL CERAMICZNO-GIPSOWY PANELA DO MUROWANIA ŚCIAN DZIAŁOWYCH OTYNKOWANYCH BLOCZKI GIPSOWE BLOCZKI GIPSOWE DO MUROWANIA ŚCIAN DZIAŁOWYCH OTYNKOWANYCH SKYPANEL SUFITY KASETONOWE PODWIESZANE GIPSOWE GIPSY GIPSY,GŁADZIE,KLEJE
