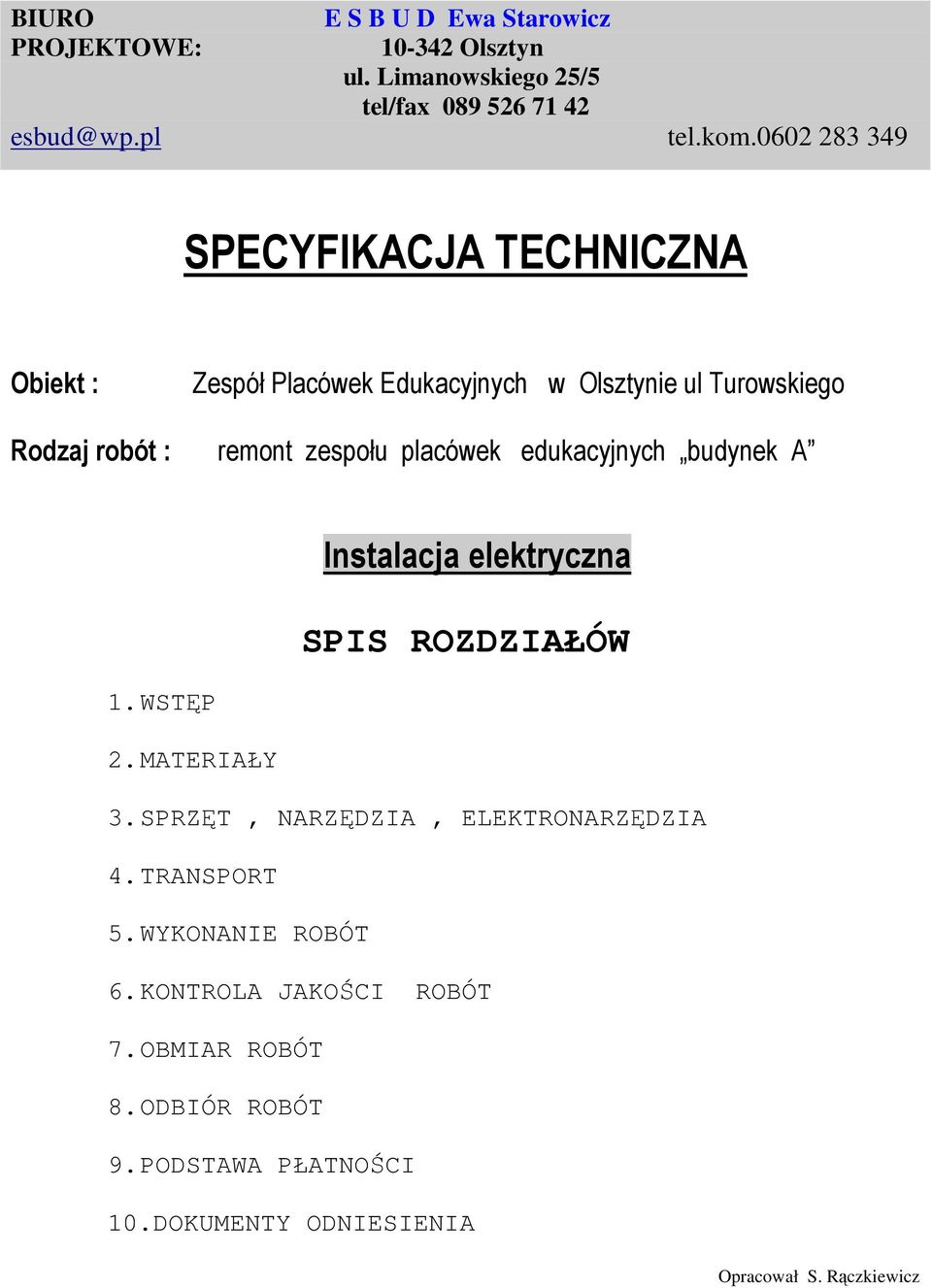

1 BIURO E S B U D Ewa Starowicz PROJEKTOWE: Olsztyn ul. Limanowskiego 25/5 tel/fax esbud@wp.pl tel.kom SPECYFIKACJA TECHNICZNA Obiekt : Zespół Placówek Edukacyjnych w Olsztynie ul Turowskiego Rodzaj robót : remont zespołu placówek edukacyjnych budynek A Instalacja elektryczna SPIS ROZDZIAŁÓW 1. WSTĘP 2. MATERIAŁY 3. SPRZĘT, NARZĘDZIA, ELEKTRONARZĘDZIA 4. TRANSPORT 5. WYKONANIE ROBÓT 6. KONTROLA JAKOŚCI ROBÓT 7. OBMIAR ROBÓT 8. ODBIÓR ROBÓT 9. PODSTAWA PŁATNOŚCI 10.DOKUMENTY ODNIESIENIA Opracował S. Rączkiewicz

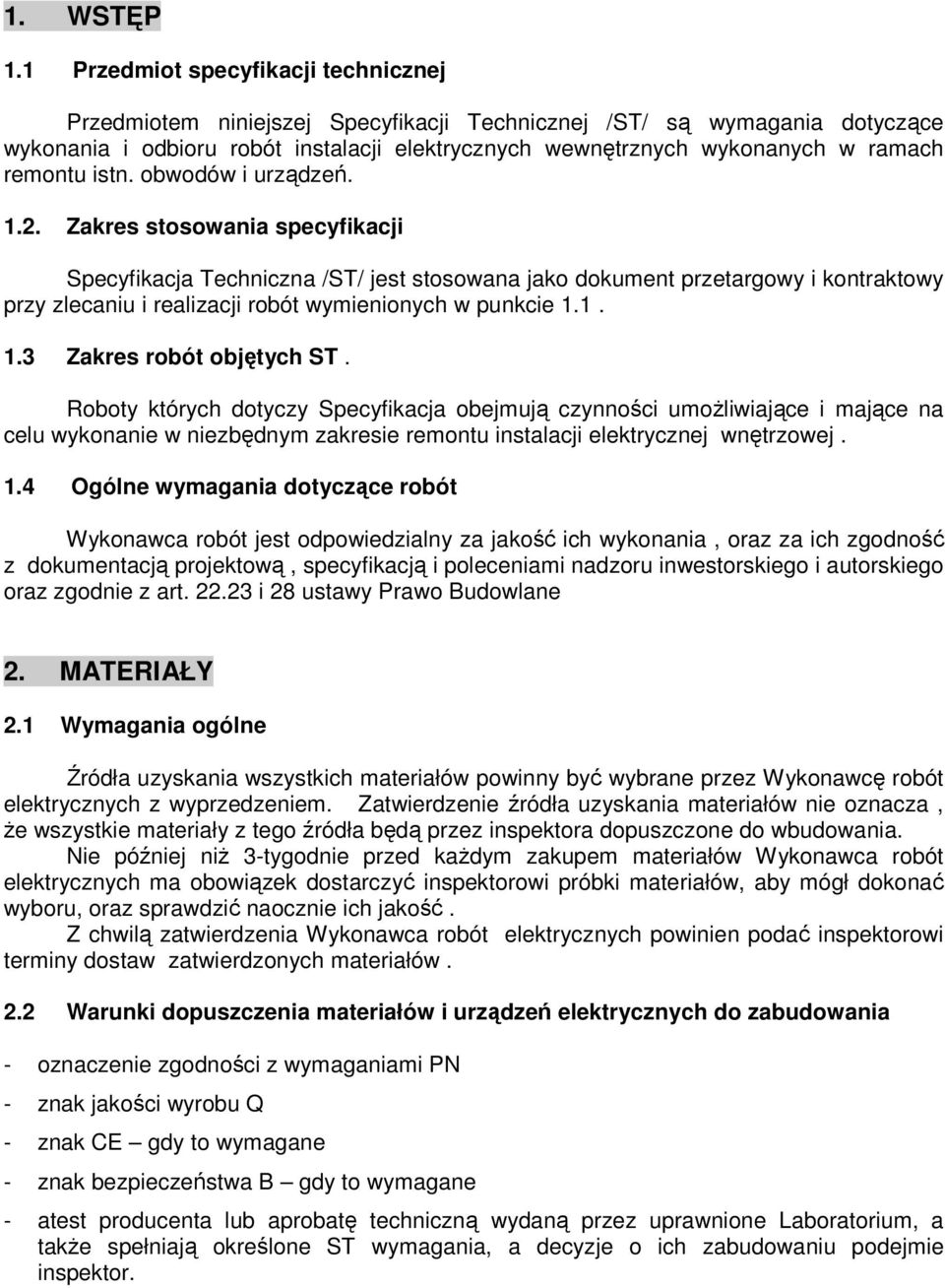

2 1. WSTĘP 1.1 Przedmiot specyfikacji technicznej Przedmiotem niniejszej Specyfikacji Technicznej /ST/ są wymagania dotyczące wykonania i odbioru robót instalacji elektrycznych wewnętrznych wykonanych w ramach remontu istn. obwodów i urządzeń Zakres stosowania specyfikacji Specyfikacja Techniczna /ST/ jest stosowana jako dokument przetargowy i kontraktowy przy zlecaniu i realizacji robót wymienionych w punkcie Zakres robót objętych ST. Roboty których dotyczy Specyfikacja obejmują czynności umoŝliwiające i mające na celu wykonanie w niezbędnym zakresie remontu instalacji elektrycznej wnętrzowej. 1.4 Ogólne wymagania dotyczące robót Wykonawca robót jest odpowiedzialny za jakość ich wykonania, oraz za ich zgodność z dokumentacją projektową, specyfikacją i poleceniami nadzoru inwestorskiego i autorskiego oraz zgodnie z art i 28 ustawy Prawo Budowlane 2. MATERIAŁY 2.1 Wymagania ogólne Źródła uzyskania wszystkich materiałów powinny być wybrane przez Wykonawcę robót elektrycznych z wyprzedzeniem. Zatwierdzenie źródła uzyskania materiałów nie oznacza, Ŝe wszystkie materiały z tego źródła będą przez inspektora dopuszczone do wbudowania. Nie później niŝ 3-tygodnie przed kaŝdym zakupem materiałów Wykonawca robót elektrycznych ma obowiązek dostarczyć inspektorowi próbki materiałów, aby mógł dokonać wyboru, oraz sprawdzić naocznie ich jakość. Z chwilą zatwierdzenia Wykonawca robót elektrycznych powinien podać inspektorowi terminy dostaw zatwierdzonych materiałów. 2.2 Warunki dopuszczenia materiałów i urządzeń elektrycznych do zabudowania - oznaczenie zgodności z wymaganiami PN - znak jakości wyrobu Q - znak CE gdy to wymagane - znak bezpieczeństwa B gdy to wymagane - atest producenta lub aprobatę techniczną wydaną przez uprawnione Laboratorium, a takŝe spełniają określone ST wymagania, a decyzje o ich zabudowaniu podejmie inspektor.

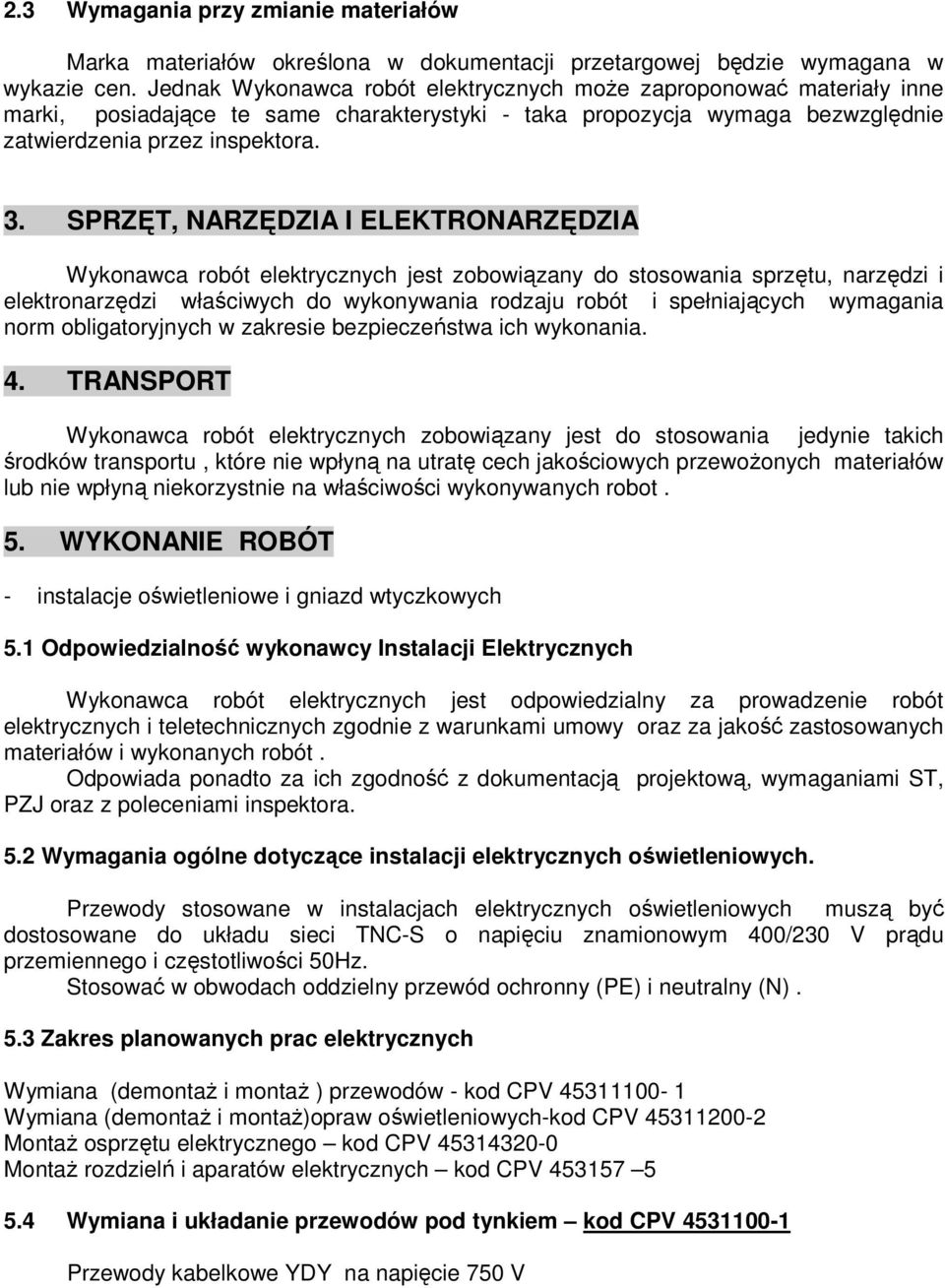

3 2.3 Wymagania przy zmianie materiałów Marka materiałów określona w dokumentacji przetargowej będzie wymagana w wykazie cen. Jednak Wykonawca robót elektrycznych moŝe zaproponować materiały inne marki, posiadające te same charakterystyki - taka propozycja wymaga bezwzględnie zatwierdzenia przez inspektora. 3. SPRZĘT, NARZĘDZIA I ELEKTRONARZĘDZIA Wykonawca robót elektrycznych jest zobowiązany do stosowania sprzętu, narzędzi i elektronarzędzi właściwych do wykonywania rodzaju robót i spełniających wymagania norm obligatoryjnych w zakresie bezpieczeństwa ich wykonania. 4. TRANSPORT Wykonawca robót elektrycznych zobowiązany jest do stosowania jedynie takich środków transportu, które nie wpłyną na utratę cech jakościowych przewoŝonych materiałów lub nie wpłyną niekorzystnie na właściwości wykonywanych robot. 5. WYKONANIE ROBÓT - instalacje oświetleniowe i gniazd wtyczkowych 5.1 Odpowiedzialność wykonawcy Instalacji Elektrycznych Wykonawca robót elektrycznych jest odpowiedzialny za prowadzenie robót elektrycznych i teletechnicznych zgodnie z warunkami umowy oraz za jakość zastosowanych materiałów i wykonanych robót. Odpowiada ponadto za ich zgodność z dokumentacją projektową, wymaganiami ST, PZJ oraz z poleceniami inspektora. 5.2 Wymagania ogólne dotyczące instalacji elektrycznych oświetleniowych. Przewody stosowane w instalacjach elektrycznych oświetleniowych muszą być dostosowane do układu sieci TNC-S o napięciu znamionowym 400/230 V prądu przemiennego i częstotliwości 50Hz. Stosować w obwodach oddzielny przewód ochronny (PE) i neutralny (N). 5.3 Zakres planowanych prac elektrycznych Wymiana (demontaŝ i montaŝ ) przewodów - kod CPV Wymiana (demontaŝ i montaŝ)opraw oświetleniowych-kod CPV MontaŜ osprzętu elektrycznego kod CPV MontaŜ rozdzielń i aparatów elektrycznych kod CPV Wymiana i układanie przewodów pod tynkiem kod CPV Przewody kabelkowe YDY na napięcie 750 V

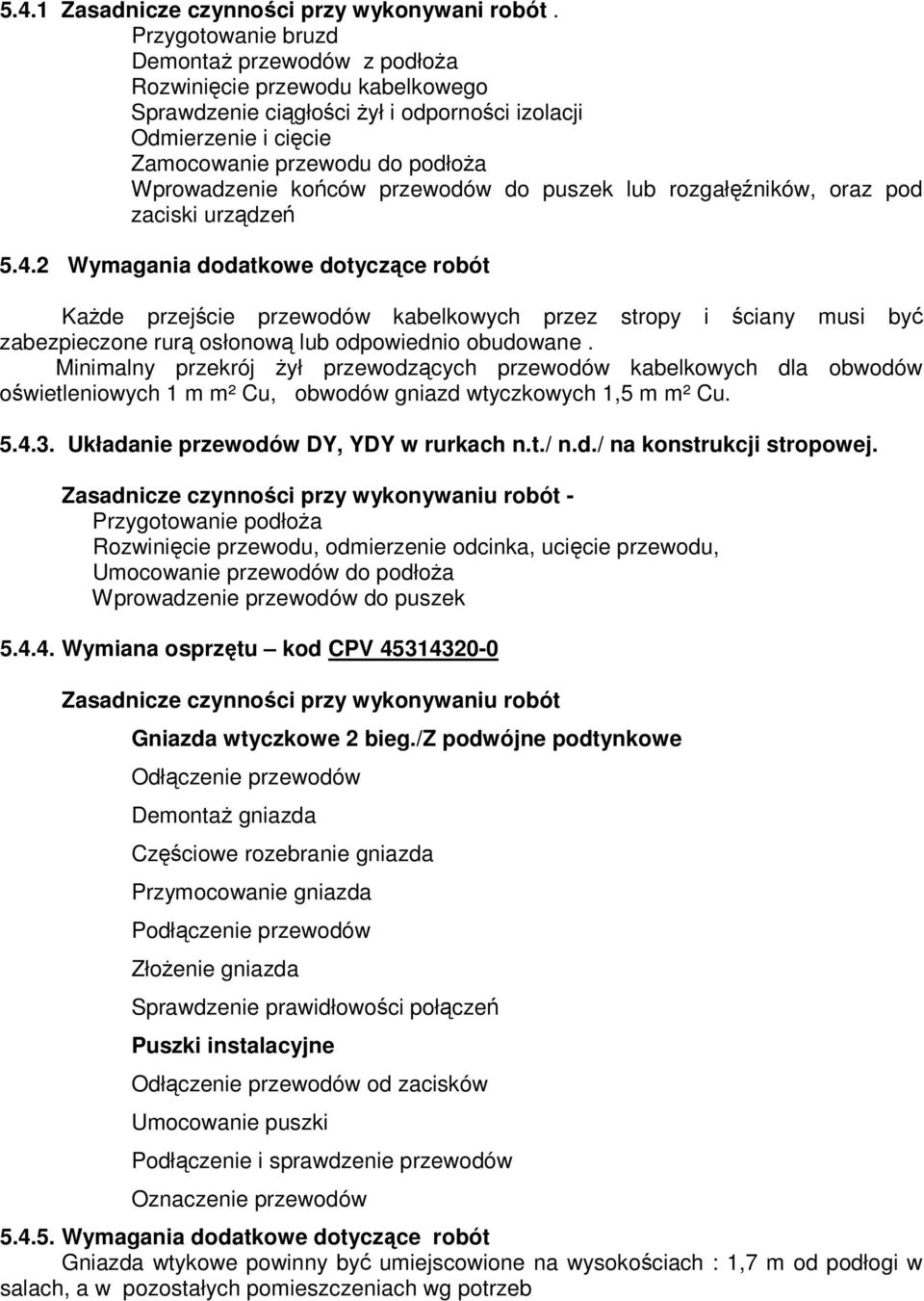

4 5.4.1 Zasadnicze czynności przy wykonywani robót. Przygotowanie bruzd DemontaŜ przewodów z podłoŝa Rozwinięcie przewodu kabelkowego Sprawdzenie ciągłości Ŝył i odporności izolacji Odmierzenie i cięcie Zamocowanie przewodu do podłoŝa Wprowadzenie końców przewodów do puszek lub rozgałęźników, oraz pod zaciski urządzeń Wymagania dodatkowe dotyczące robót KaŜde przejście przewodów kabelkowych przez stropy i ściany musi być zabezpieczone rurą osłonową lub odpowiednio obudowane. Minimalny przekrój Ŝył przewodzących przewodów kabelkowych dla obwodów oświetleniowych 1 m m² Cu, obwodów gniazd wtyczkowych 1,5 m m² Cu Układanie przewodów DY, YDY w rurkach n.t./ n.d./ na konstrukcji stropowej. Zasadnicze czynności przy wykonywaniu robót - Przygotowanie podłoŝa Rozwinięcie przewodu, odmierzenie odcinka, ucięcie przewodu, Umocowanie przewodów do podłoŝa Wprowadzenie przewodów do puszek Wymiana osprzętu kod CPV Zasadnicze czynności przy wykonywaniu robót Gniazda wtyczkowe 2 bieg./z podwójne podtynkowe Odłączenie przewodów DemontaŜ gniazda Częściowe rozebranie gniazda Przymocowanie gniazda Podłączenie przewodów ZłoŜenie gniazda Sprawdzenie prawidłowości połączeń Puszki instalacyjne Odłączenie przewodów od zacisków Umocowanie puszki Podłączenie i sprawdzenie przewodów Oznaczenie przewodów Wymagania dodatkowe dotyczące robót Gniazda wtykowe powinny być umiejscowione na wysokościach : 1,7 m od podłogi w salach, a w pozostałych pomieszczeniach wg potrzeb

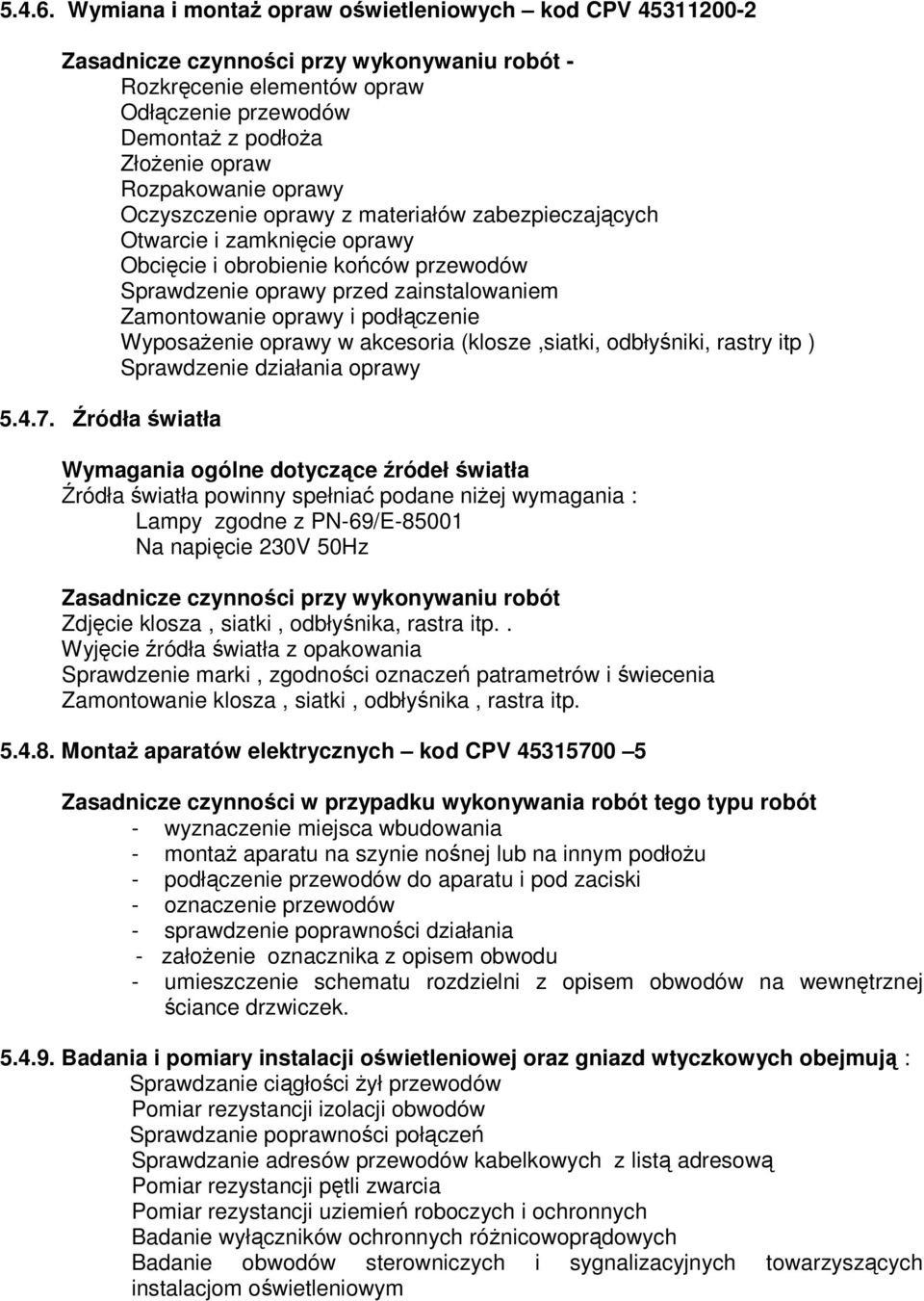

5 Wymiana i montaŝ opraw oświetleniowych kod CPV Zasadnicze czynności przy wykonywaniu robót - Rozkręcenie elementów opraw Odłączenie przewodów DemontaŜ z podłoŝa ZłoŜenie opraw Rozpakowanie oprawy Oczyszczenie oprawy z materiałów zabezpieczających Otwarcie i zamknięcie oprawy Obcięcie i obrobienie końców przewodów Sprawdzenie oprawy przed zainstalowaniem Zamontowanie oprawy i podłączenie WyposaŜenie oprawy w akcesoria (klosze,siatki, odbłyśniki, rastry itp ) Sprawdzenie działania oprawy Źródła światła Wymagania ogólne dotyczące źródeł światła Źródła światła powinny spełniać podane niŝej wymagania : Lampy zgodne z PN-69/E Na napięcie 230V 50Hz Zasadnicze czynności przy wykonywaniu robót Zdjęcie klosza, siatki, odbłyśnika, rastra itp.. Wyjęcie źródła światła z opakowania Sprawdzenie marki, zgodności oznaczeń patrametrów i świecenia Zamontowanie klosza, siatki, odbłyśnika, rastra itp MontaŜ aparatów elektrycznych kod CPV Zasadnicze czynności w przypadku wykonywania robót tego typu robót - wyznaczenie miejsca wbudowania - montaŝ aparatu na szynie nośnej lub na innym podłoŝu - podłączenie przewodów do aparatu i pod zaciski - oznaczenie przewodów - sprawdzenie poprawności działania - załoŝenie oznacznika z opisem obwodu - umieszczenie schematu rozdzielni z opisem obwodów na wewnętrznej ściance drzwiczek Badania i pomiary instalacji oświetleniowej oraz gniazd wtyczkowych obejmują : Sprawdzanie ciągłości Ŝył przewodów Pomiar rezystancji izolacji obwodów Sprawdzanie poprawności połączeń Sprawdzanie adresów przewodów kabelkowych z listą adresową Pomiar rezystancji pętli zwarcia Pomiar rezystancji uziemień roboczych i ochronnych Badanie wyłączników ochronnych róŝnicowoprądowych Badanie obwodów sterowniczych i sygnalizacyjnych towarzyszących instalacjom oświetleniowym

6 Wymagania dodatkowe dotyczące badań i pomiarów Z wykonanych badań i pomiarów oraz dokonaniu oceny ich wyników muszą być sporządzone protokóły. Badania i pomiary powinna wykonać uprawniona osoba /pracownik Laboratorium Wszystkie przyrządy pomiarowe uŝyte do badań i pomiarów muszą posiadać aktualne świadectwa wzorcowania i oznaczony status metrologiczny Dane identyfikujące przyrząd pomiarowy muszą być zamieszczone w raporcie (protokóle ) z badań i pomiarów. 6. KONTROLA JAKOŚCI ROBÓT Zasady wykonywania kontroli robót Celem kontroli robót powinno być stwierdzenie osiągnięcia załoŝonej jakości wykonywanych robót. Wykonawca robót ma obowiązek wykonania pełnego zakresu badań na budowie w celu wykazania inspektorowi zgodności dostarczonych materiałów i realizowanych robót z obowiązującymi przepisami, normami, opisem zakresu robót, zasadami wiedzy technicznej oraz wymaganiami ST. Przed przystąpieniem do badania Wykonawca powinien powiadomić inspektora o rodzaju i terminie badania. Po wykonaniu badania Wykonawca przedstawia na piśmie wyniki badań do akceptacji przez inspektora. Wykonawca powiadamia pisemnie inspektora o zakończeniu kaŝdej roboty zanikającej, którą moŝe kontynuować dopiero po pisemnej akceptacji odbioru przez inspektora. Wykonawca wykonuje stosowne badania w czasie wykonywania robót. 7. OBMIAR ROBÓT Jednostki obmiarowe przewody m, osprzęt szt., oprawa szt. są podane w pozycjach przedmiaru robót. 8. ODBIÓR ROBÓT Roboty zanikające sprawdzenie przez inspektora zgodności robót ze specyfikacją Techniczną i Projektem Budowlanym. Odbiór końcowy Sprawdzenie wykonania robót wg ST i P.B przez komisję powołaną przez inwestora na wniosek wykonawcy. 9. PODSTAWA PŁATNOŚCI Faktura wystawiona w oparciu o protokół odbioru końcowego robót. 10. DOKUMENTY ODNIESIENIA PN - EC A1:1996 Wymagania bezpieczeństwa dotyczące Ŝarówek. śarówki z Ŝarnikiem wolframowym do uŝytku domowego i podobnych ogólnych celów oświetleniowych. PN IEC 884 1:1996 Gniazda wtyczkowe i wtyczki do uŝytku domowego i podobnego. Wymagania ogólne.

7 PN- 84 / E Oprawy do oświetlenia mieszkań i wnętrz uŝyteczności publicznej PN 92 / E Instalacje elektryczne w obiektach budowlanych. Ochrona zapewniająca bezpieczeństwo. Ochrona przeciwporaŝeniowa. PN-91/ E Instalacje elektryczne w obiektach budowlanych. PN-90/E Oznaczenia identyfikacyjne zacisków urządzeń i zakończeń przewodów, oraz ogólne zasady systemu alfanumerycznego PN-92/E Instalacje elektryczne w obiektach budowlanych. Ochrona przed spadkiem napięcia. PN-92/E Instalacje elektryczne w obiektach budowlanych. Ochrona zapewniająca bezpieczeństwo. Postanowienia ogólne. Środki ochronne przed poraŝeniem prądem elektrycznym. PN-93/E Instalacje elektryczne w obiektach budowlanych. Dobór i montaŝ wyposaŝenia elektrycznego. Postanowienia wspólne. PN-93/E Instalacje elektryczne w obiektach budowlanych Dobór i montaŝ wyposaŝenia elektrycznego. Aparatura łączeniowa i sterownicza. PN-92/E Instalacje elektryczne w obiektach budowlanych. Dobór i montaŝ wyposaŝenia elektrycznego Instalacje bezpieczeństwa. PN-HD Instalacje elektryczne w obiektach budowlanych. Sprawdzanie odbiorcze. PN-93/E Instalacje elektryczne w obiektach budowlanych. Dobór i montaŝ wyposaŝenia elektrycznego. Aparatura łączeniowa i sterownicza. Urządzenia do odłączania izolacyjnego i łączenia. PN-90/E Oznaczenia identyfikacyjne przewodów elektrycznych barwami lub cyframi. PN-89/E Barwy wskaźników świetlnych i przycisków. PN - IEC A1:1996 Bezpieczeństwo narzędzi ręcznych o napędzie elektrycznym. Wymagania szczegółowe dla wiertarek PN-92/E Symbole graficzne stosowane w schematach. Przyrządy Pomiarowe, lampy i sygnalizatory. Schemat i plany instalacji elektrycznych, budowlane i topograficzne. Oświetlenie elektryczne terenów budowy, przemysłowych kolejowych i portowych, oraz dworców i środków transportu publicznego.
