1 SST/B-11. SZCZEGÓŁOWA SPECYFIKACJA TECHNICZNA WYKONANIA I ODBIORU ROBÓT BUDOWLANYCH INSTALACJE ELEKTRYCZNE. ODGROM KOD CPV PRZEDMIOT I ZAKRES SPECYFIKACJI TECHNICZNEJ 1.1. Przedmit SST Przedmitem niniejszej Szczegółwej Specyfikacji Technicznej są wymagania dtyczące wyknania i dbiru rbót instalacji elektrycznych i świetleniwych związanych z remntem budynku nr 71 w kmpleksie wjskwym przy ul. gen. Sikrskieg 6 w Brzegu Zakres rbót bjętych SST Niniejsza Szczegółwe Specyfikacja Techniczna będzie stswana, jak dkument przetargwy i kntraktwy przy zlecaniu i realizacji rbót jak w punkcie 1.1 Zakres prac d wyknania: - Demntaż istniejących instalacji w garażu (zewnętrznej i wewnętrznej) - Wymiana złącza kablweg - Wymiana rzdzielnicy w garażu dla bwdów świetlenia zewnętrzneg, wewnętrzneg i gniazd wtyczkwych zgdnie z Prjektem budwlanym - Wyknanie wewnętrznej instalacji elektrycznej gniazd wtyczkwych i świetleniwej zgdnie z Prjektem budwlanym Instalacja świetleniwa w garażu pdzielna na 9 sekcji włączanych włącznikami przy bramach, Instalacja gniazd wtyczkwych bejmująca gniazda 230 V i 400V usytuwanych wg Prjektu budwlaneg Instalacja gniazd i świetleniwa prwadzna natynkw w krytach i rurkach instalacyjnych. - Wymiana instalacji uziemienia, uzim tkwy - Instalacja płączeń wyrównawczych - Wymiana instalacji dgrmwej - Wymiana instalacji świetlenia zewnętrzneg demntaż istniejącej instalacji świetlenia zewnętrzneg i praw z wysięgnikami mntaż instalacji świetlenia zewnętrzneg zasilanych z rzdzielni w budynku (rzmieszczenie praw wg Prjektu budwlaneg). Oświetlenie zewnętrzne sterwane czujnikiem zmierzchwym raz ddatkwym włącznikiem przy bramie nr 1. Mntaż dwóch wyłączników ppż. na ścianach szczytwych. - Badania i pmiary p mntażwe wraz ze szkicami pwyknawczymi. - Zakup materiałów d wyknania rbót transprt materiałów na miejsce wbudwania składwanie materiałów 1.3. Określenia pdstawwe Określenia pdstawwe pdane w niniejszej SST są zgdne z bwiązującymi dpwiednimi Nrmami Technicznymi, Warunkami Technicznymi Wyknania i Odbiru Rbót raz Specyfikacją ST/B-00 Wymagania gólne raz aktualnymi katalgami i Przepisami Budwy Urządzeń Elektrycznych pracwanych przez Instytut Energetyki SPECYFIKACJA TECHNICZNA SST/B-11. INSTALACJE ELEKTRYCZNE 105

2 1.4. Ogólne wymagania dtyczące rbót Wyknawca rbót jest dpwiedzialny za jakść ich wyknania raz za zgdnść rbót z SST i bwiązującymi nrmami. Pnadt Wyknawca wykna rbty zgdnie z pleceniami Zamawiająceg. Ogólne wymagania dtyczące rbót pdan w Specyfikacji ST/B-00 Wymagania gólne. 2. MATERIAŁY Materiały d wyknania rbót elektrycznych należy stswać zgdnie z Prjektem budwlanym, pisem technicznym i rysunkami. Wyknawca zapewni, aby tymczasw składwane materiały, d czasu, gdy będą ne ptrzebne d rbót, były zabezpieczne przed zniszczeniem, zanieczyszczeniem, zachwały swją jakść i właściwść. Materiały należy składwać w pmieszczeniach z zachwaniem specyficznych cech d typu i rdzaju materiałów. Pdstawwe materiały: Kable YKYż 5x6mm 2, 5x2,5mm 2, 3x1,5mm 2 3x2,5mm 2, 4x 1,5mm 2 i inne niezbędne, napięcie 0,6/1 kv Należy stswać przewdy izlwane d układania na stałe, jednżyłwe lub wielżyłwe, d układania w słnach lub bez słn, pd tynkiem w tynku alb na tynku (pdłżu). Zaleca się stswanie przewdów jednżyłwych d wyknywania instalacji w rurkach, wtynkwych d wyknywania instalacji wtynkwych, wielżyłwych (kabelkwych) d wyknywania instalacji natynkwych (pzstałych). Kable NHXH, 3x1,5mm 2 3x2,5mm 2, 4x 1,5mm 2 i inne niezbędne, napięcie 0,6/1 kv Kryta instalacyjne wyknane z blachy stalwej cynkwane gniw perfrwane, zabezpieczne przed krzją, wraz z sprzętem (uchwyty, łączniki, zawiesia,): krytka kablwe: bciążalnść dp. max. 100 kg/m, grubść blachy min. 1,5 mm, szerkść/wyskść zgdnie z prjektem, rzstaw pdpór max. 1,5 m. System mcwania przewdów, kabli i sprzętu, elementy instalacji wiązkwych: uchwyty d mcwania przewdów, kabli, rur instalacyjnych, d pdłża, paski i klamry d wyknywania wiązek przewdów i kabli Rury instalacyjne cienkścienne, gładkie, sztywne i karbwane wraz z sprzętem (łączniki, złączki, uchwyty) d układania przewdów. Należy stswać rury z materiałów niepalnych, trudn zapalnych, dprnych na temperaturę tczenia - wytrzymałści elektrycznej izlacji 2 kv. Średnica rur pwinna być dstswana d liczby układanych przewdów lub kabli. Gniazda wtyczkwe gólneg przeznaczenia natynkwych i natynkw wtynkwych: gniazda muszą zstać wypsażne w styk chrnny i pwinny być przystswane d instalwania w puszkach śr. 60 mm za pmcą wkrętów lub pazurków standard instalacyjny 55x55, 45x45 SPECYFIKACJA TECHNICZNA SST/B-11. INSTALACJE ELEKTRYCZNE 106

3 zaciski należy przystswać d łączenia przewdów przekrju 2,5 4 mm, pdstawwe dane techniczne gniazd jednfazwych 2P + PE: napięcie znaminwe: 250 V, 50 Hz, prąd znaminwy: 16 A, stpień chrny w wyknaniu zwykłym: min. IP65, pdstawwe dane techniczne gniazd trójfazwych 3P +N + PE: napięcie znaminwe: 400 V, 50 Hz, prąd znaminwy: 16 A, typ CEE 3L,N,PE stpień chrny w wyknaniu szczelnym: min. IP65. Łączniki d instalacji, natynkwych i natynkw wtynkwych, d zastswań zewnętrznych i wewnętrznych: łączniki pwinny być przystswane d instalwania w puszkach śr. 60 mm za pmcą wkrętów lub pazurków standard instalacyjny 55x55 raz 45x45 zaciski należy przystswać d łączenia przewdów przekrju d 2,5 mm2, budwy łączników pwinny być wyknane z materiałów niepalnych lub niepdtrzymujących płmienia pdstawwe dane techniczne: napięcie znaminwe: 250 V, 50 Hz, prąd znaminwy: 6;10 A, stpień chrny w wyknaniu zwykłym: min. IP65, Wyłącznik przeciwpżarwy prądu - w budwie z szybką i symblem, klr czerwny, kmpletny wraz z sprzętem (uchwyty, łączniki), mntwany natynkw z mcwaniem pprzez przykręcenie d pdłża lub knstrukcji za pmcą śrub, kłków, ktew, uchwytów itp., wraz z materiałami mcującymi. Aparatura łączeniwa i zabezpieczająca musi być dstswana d warunków pracy urządzenia, napięcia, prądów bciążeniwych raz warunków zwarciwych zgdnie z dkumentacją prjektwą. Puszki elektrinstalacyjne d instalwania gniazd, łączników, puszki sufitwe, przeltwe i łączące, puszki dgałęźne dstswane d daneg typu instalacji (natynkwe, natynkw-wtynkwe), puszki sprzętwe pwinny być przystswane d mcwania w nich gniazd i łączników za pmcą wkrętów lub pazurków, przystswane pd sprzęt instalacyjny typ "45x45mm", wymagane pdstawwe parametry puszek: puszka sprzętwa: śr. 60 mm, puszka sufitwa i kńcwa: śr. 60 mm, 60 x 60 mm, puszka rzgałęźna: śr. 70 mm, przełączalnść przewdów 1,5 6 mm2, stpień chrny: min. IP65, wytrzymałść elektryczna izlacji 2 kv, wyknanie z materiałów niepalnych lub niepdtrzymujących płmienia. Dstawa, mntaż i pdłączenie naświetlaczy LED 50W / halpak LED COB) następujących parametrach: - zasilanie: 230V AC - mc: 50W SPECYFIKACJA TECHNICZNA SST/B-11. INSTALACJE ELEKTRYCZNE 107

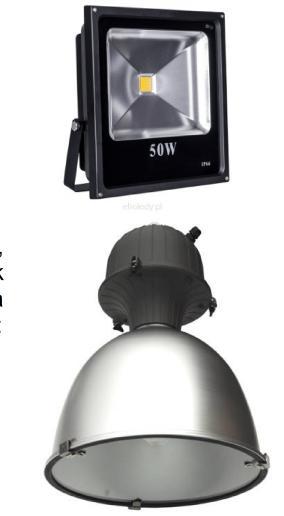

4 - strumień świetlny: d 4100 lumenów - barwa: ciepła biała / zimna (d wybru) - szczelnść: IP 65 - kąt świecenia: 120 stpni - trwałść znaminwa: h Oprawy świetlenia wewnętrzneg, krpus wyknany z ciśnieniweg dlewu aluminium, wyknanie w klrze szarym. Aluminiwy dbłyśnik w klrze szarym gładkiej pwierzchni. Hartwana szyba uszczelniająca następujących parametrach: - zasilanie: 230V AC - maksymalna mc całkwita : 425W - źródł światła : 400W - klasa dprnści: IP65 - rdzaj lampy: metahalgenkwa Urządzenia zasilając rzdzielcze stswać uwzględniając wypsażenie techniczne, liczbę zasilanych dbirów, ich prądy znaminwe, miejsce lkalizacji, spsób pdejścia raz wyjścia kablami i przewdami zgdnie z dkumentacją prjektwą. parametry rzdzielnicy stpień chrny: min IP 30 min wymiary 550x800x205 minimalna ilść mdułów 1 licz + 78 mdułów I kl. Izlacji parametry złącza kablweg Wymiary 530x570 Znaminwe nap. izlacji 500V Znaminwe napięcie pracy 230/400V Znaminwy prąd ciągły 400A Stpień chrny IP 44 Pdstawy bezpiecznikwe PBD Szyna Pen 40x5 mm AL. SPECYFIKACJA TECHNICZNA SST/B-11. INSTALACJE ELEKTRYCZNE 108

5 Zaciski kablwe VK Uchwyty kablwe Instalacje dgrmwa, uziemienia. D wyknania instalacji zewnętrznej należy stswać materiały takie jak: stal cynkwana w pstaci blach, drutów, linek, taśm, rur, kształtwników. Instalacje pirunchrnne należy wyknywać z elementów jedneg rdzaju materiału (metalu). W przypadku zastswania dwóch rdzajów metalu należy w miejscach łączenia zainstalwać złączkę dwumetalwą, zabezpieczną przed krzją. Stswać zwdy, przewdy dprwadzające, uziemiające raz uziemienia zgdnie z dkumentacją prjektwą. Używać należy sprzęt w pstaci wsprników, uchwytów, zacisków, złączek, słn, śrub itp zgdnie z dkumentacją prjektwą.ograniczniki przepięć atmsferycznych i łączeniwych, przystswane d mntażu na szynie TH35. Ograniczniki pwinny zapewniać zmniejszenie przepięcia d 1,5 kv. Pdstawwe dane techniczne: napięcie znaminwe: 230V, max. dpuszczalne napięcie rb.: 280V, klasa: 1, 2, znaminwy prąd wyładwczy: w zależnści d aparatu ka. 3. SPRZĘT D wyknania rbót będących przedmitem niniejszej SST stswać następujący, sprawny technicznie i zaakceptwany przez Inżyniera, sprzęt: - elektrnarzędzia ręczne - przyrządy pmiarwe d prób i badań p mntażwych Wyknawca jest zbwiązany d używania jedynie takieg sprzętu, który nie spwduje niekrzystneg wpływu na śrdwisk i jakść wyknywanych rbót. 4. TRANSPORT Materiały przewidziane d wyknania rbót mgą być przewżne dwlnymi śrdkami transprtu z zachwaniem zasad kdeksu drgweg. Materiały należy zabezpieczyć w czasie transprtu przed przewróceniem raz przesuwaniem. W czasie transprtu, załadunku i wyładunku raz składwania aparatury elektrycznej i urządzeń rzdzielczych należy przestrzegać zaleceń wytwórców, a w szczególnści: transprtwane urządzenia zabezpieczyć przed nadmiernymi drganiami i wstrząsami raz przesuwaniem się, aparaturę i urządzenia strżnie załadwywać i zdejmwać, nie narażając ich na uderzenia, ubytki lub uszkdzenia pwłk. Śrdki transprtu przewidziane d stswania: - samchód dstawczy d 0,9 T Transprt pwinien być przyjęty zgdnie ze specyfikacją, bądź inny, ile zatwierdzny zstanie przez Inspektra Nadzru. 5. WYKONANIE ROBÓT 5.1. Wymagania gólne Ogólne wymagania dtyczące wyknania rbót pdan w ST/B-00 Wymagania gólne raz Warunkami Technicznymi Wyknania i Odbiru Rbót Budwlan -Mntażwych Tm V Instalacje elektryczne. Wyknanie rbót pwinn być jak kreśln w SST SPECYFIKACJA TECHNICZNA SST/B-11. INSTALACJE ELEKTRYCZNE 109

6 Prace przygtwawcze - Wyknawca zrealizuje, przed przystąpieniem d rbót zasadniczych następujące prace przygtwawcze: dstarczenie na teren budwy niezbędnych materiałów, urządzeń i sprzętu budwlaneg, - Płączenie elektryczne przewdów pwierzchnie stykających się elementów trów prądwych raz przekładek i pdkładek metalwych, przewdzących prąd, należy dkładnie czyścić i wygładzić. Zanieczyszczne styki (zaciski aparatów, przewdy i pkryte pwłką metalwą gniwą lub galwaniczną należy tylk zmywać dczynnikami chemicznymi i szlifwać pastą plerską. Pwierzchnie zestyków należy zabezpieczyć przed krzją wazeliną bezkwaswą. Płączenia należy wyknać za pmcą spawania, śrubami lub w inny spsób kreślny w przedmiarze. Śruby, nakrętki i pdkładki stalwe pwinny być pkryte galwanicznie warstwą metaliczną. - Próby p mntażwe. P zakńczeniu rbót elektrycznych w biekcie, przed ich dbirem Wyknawca zbwiązany jest d przeprwadzenia tzw. prób p mntażwych, tj. techniczneg sprawdzenia jakści wyknanych rbót raz z dknaniem ptrzebnych pmiarów i próbnym uruchmieniem pszczególnych urządzeń Warunki szczegółwe wyknania rbót elektrycznych - Traswanie: Traswanie należy wyknać uwzględniając knstrukcję budynku raz zapewniając bezklizyjnść z innymi instalacjami. Trasa instalacyjna pwinna być przejrzysta, prsta i dstępna dla prawidłwej knserwacji i remntów. Wskazane jest, aby trasy przebiegały w liniach pzimych i pinwych. - Kucie bruzd: Bruzdy należy dstswać d średnic przewdów z uwzględnieniem rdzaju i grubści tynku. Zabrania się wyknywania bruzd w cienkich ścianach działwych w spsób słabiający ich knstrukcję. Przy przejściach z jednej strny ściany na drugą lub ze ściany na strp cała rura pwinna być pkryta tynkiem. Przebicia przez ściany należy wyknywać w taki spsób, aby krytka mżna był wyginać łagdnymi łukami. - Przejścia przez ściany i strpy: Wszystkie przejścia bwdów instalacji elektrycznych przez ściany, strpy itp. muszą być chrnine przed uszkdzeniami. Przejścia należy wyknywać w przepustach rurwych. Przejścia między pmieszczeniami różnych atmsferach pwinny być wyknane w spsób szczelny, zapewniający nie przedstawanie się wyziewów. - Mntaż sprzętu i przewdów Sprzęt i sprzęt instalacyjny należy mcwać d pdłża w spsób trwały zapewniający mcne i bezpieczne jeg sadzenie. - Łączenie przewdów W instalacjach elektrycznych wnętrzwych łączenia przewdów należy wyknać w sprzęcie i sprzęcie instalacyjnym i w dbirnikach. Nie wln stswać płączeń skręcanych. W przypadku, gdy dbirniki elektryczne mają wyprwadzne fabrycznie na zewnątrz przewdy, a sam ich przyłączenie d instalacji nie zstał pracwane w przedmiarze, spsób przyłączenia należy uzgdnić z Inspektrem nadzru branży elektrycznej. Przewdy muszą być ułżne swbdnie i nie mgą być narażne na naciągi i ddatkwe naprężenia. D daneg zacisku należy przyłączać przewdy rdzaju wyknania, przekrju i w liczbie, d jakich zacisk ten jest przystswany. W przypadku stswania zacisków, d których przewdy są przyłączane za pmcą czek, pmiędzy czkiem a nakrętką raz pmiędzy czkami pwinny znajdwać się pdkładki metalwe, zabezpieczne przed krzją w spsób umżliwiający przepływ prądu. Zdejmwanie izlacji i czyszczanie przewdów nie mże pwdwać uszkdzeń mechanicznych. Kńce przewdów miedzianych z żyłami wieldrutwymi (linek) pwinny być zabezpieczne zapraswanymi tulejkami. SPECYFIKACJA TECHNICZNA SST/B-11. INSTALACJE ELEKTRYCZNE 110

7 5.3. Warunki szczegółwe wyknania instalacji dgrmwej Instalacja pirunchrnna składa się z następujących elementów: - Zwdu pzimeg ułżneg na dachu budynku; - Przewdu dprwadzająceg ułżneg na ścianie biektu (zwód pinwy) chrnineg i łącząceg zwód znajdujący się na dachu z uzimem znajdującym się w ziemi; - Uziemienia znajdująceg się w ziemi (tk) - Złącza kntrlneg znajdująceg się na każdym przewdzie dprwadzającym na ścianie, na wyskści kł 1,8 m i służąceg d pmiaru prnści uzimu. Zwdy pzime: - drut przeznaczny na zwdy przed mntażem należy wyprstwać za pmcą wstępneg naprężenia lub przy zastswaniu dpwiednieg urządzenia prstująceg. - zwdy pzime należy instalwać przy użyciu dpwiednich wsprników dstswanych d mcwania na blasze, - dległść drutu d pkrycia minimum 10 cm - układ i lkalizacja zwdów wg PB, - wszystkie elementy budwlane np: kminy, nie przewdzące a wystające nad pwierzchnię dachu należy wypsażyć w zwdy płączne z siecią zwdów na dachu. - zwdy należy prwadzić bez strych zagięć i załamań - d mcwania należy stswać wsprniki, uchwyty i złączki zgdnie z nrmami Zwdy pinwe - przewdy dprwadzające mgą być układane na zewnętrznych ścianach budynku na wsprnikach. - dległść pmiędzy wsprnikami nie większa niż 1,5 mb mcwane d ściany za pmcą kłków rzprwych - płączenia przewdów ze zwdami należy wyknać jak śrubwe lub zaciskane - Pmiary dprnści uziemień instalacji dgrmwej Spsób układania przewdów W całej instalacji wszelkie zagięcia przewdów wyknywane są łagdnymi łukami prmieniu nie mniejszym niż 25 cm. Wszystkie płączenia przewdów muszą być bardz starannie wyknane. Najpewniejszym spsbem płączenia jest spawanie przewdów. Jeżeli nie mżna zastswać spawania, t płączenia mgą być wyknane za pmcą śrub, przy czym łączne przewdy pwinny się stykać na długści kł 10 cm. Przewdy instalacji pirunchrnnej w części nadziemnej pwinny być zabezpieczne przed krzją przez cynkwanie, pminiwanie, plakierwanie itp. D wyknania instalacji nie wln stswać linek lub prętów aluminwych. Nie wln też becnie stswać linek stalwych, tylk pręty stalwe. Instalacja dgrmwa i uziemień chrnnych. Wszystkie płączenia rzłączne instalacji zwdów i przewdów dprwadzających zabezpieczyć smarem stałym. Zwdy pzime nie mgą niszczyć pkrycia dachweg w kresie letnim pprzez nadmierne zwisy. Mcwania wszystkich knstrukcji wsprczych d płaci dachwych i czapek kminków uszczelnić przed przedstawaniem się wdy. Elementy złączne (śruby, nakrętki, pdkładki) pwinny być w wyknaniu z galwanicznym pkryciem chrnnym. SPECYFIKACJA TECHNICZNA SST/B-11. INSTALACJE ELEKTRYCZNE 111

8 Sprawdzenia instalacja dgrmwa Badania i pmiary p mntażwe dtyczą sprawdzenia rezystancji instalacji dgrmwej. Rzprządzenie Ministra Spraw Wewnętrznych i Administracji z dn r. w sprawie chrny przeciwpżarwej budynków, innych biektów budwlanych i terenów Dz. U Badania pwinny bejmwać następujące czynnści : - ględziny części nadziemnej plegają ne na sprawdzeniu zgdnści z dkumentacja prjektwą rzmieszczenia pszczególnych elementów urządzenia pirunchrnneg raz na sprawdzeniu wymiarów i rdzaju płączeń elementów instalacji dgrmwej - sprawdzanie ciągłści płączeń, które należy wyknać za pmcą mmierza lub mstka d pmiaru rezystancji, przyłączneg z jednej strny d zwdów z drugiej d przewdu uziemiająceg na wybranych lsw gałęziach urządzenia. - pmiaru rezystancji uziemienia, który należy wyknać mstkiem d pmiaru uziemień lub metda techniczna, pmiary należy wyknać c najmniej w 2 przeciwległych punktach ; jeżeli bwód uzimu tkweg nie przekracza 50 m ; dla uzimu bwdzie L większym, najmniejsza liczbę punktów pmiarwych P należy kreślić z zależnści : P >= 0,01 L + 2 W przypadku przekrczenia dpuszczalnej wartści rezystancji uzimu należy zainstalwać ddatkwe uzimy szpilkwe lub rurwe aż d uzyskania wymaganej prnści Warunki BHP Prwadzenie wszelkich prac pżarw-niebezpiecznych, winn przebiegać zgdnie z Rzprządzeniem MSWiA z dnia r. w sprawie chrny przeciwpżarwej budynków, innych biektów budwlanych i terenów (Dz. U. Nr 121, pz. 1138). 6. KONTROLA JAKOŚCI Ogólne zasady kntrli, jakści rbót pdan w ST/B-00 Wymagania gólne, raz w Warunkach Technicznych Wyknania i Odbiru Rbót Budwlan - Mntażwych Tm V Instalacje elektryczne. Sprawdzeniu pdlega: - sprawdzenie prawidłwści wyknania płączeń metalicznych instalacji, - stanu pwłk antykrzyjnych, jakści mntażu elementów instalacji, - wyników pmiarów rezystancji uziemień, - prtkłów pmiarów elektrycznych 6.1. Kntrla jakści materiałów Urządzenia elektryczne raz kable elektrenergetyczne i przewdy pwinny psiadać atest fabryczny lub świadectw jakści wydane przez prducenta, raz wszystkie niezbędne certyfikaty, gwarancje i DTR Kntrla i badania w trakcie rbót zgdnści z dkumentacją i przepisami pprawneg mntażu kmpletnści wypsażenia pprawnści znaczenia braku widcznych uszkdzeń należyteg stanu izlacji skutecznści chrny d prażeń 6.3. Badania i pmiary p mntażwe P zakńczeniu rbót należy wyknać próby napięciwe i badania przewdów elektrenergetycznych na rezystancję izlacji, zachwania ciągłści żył rbczych, SPECYFIKACJA TECHNICZNA SST/B-11. INSTALACJE ELEKTRYCZNE 112

9 skutecznści chrny d prażeń. Wyknać bwiązujące badania rzdzielnic. Wyniki badań i pmiarów należy pdać w prtkłach. Ogólne zasady kntrli jakści rbót pdan w Specyfikacji ST/B-00 Wymagania gólne. 7. OBMIAR ROBÓT Ogólne zasady bmiaru rbót pdan w Specyfikacji ST Wymagania gólne. Jednstką bmiaru jest: zgdnie z przedmiarem rbót 8. ODBIÓR ROBÓT Ogólne zasady dbiru rbót pdan w ST/B-00 Wymagania gólne" Odbiru rbót dknuje Inspektr nadzru. Rbty uznaje się za zgdne z SST i wymaganiami Inspektra nadzru, jeżeli wszystkie pmiary i badania z zachwaniem tlerancji dały pzytywne wyniki. Jeżeli chciaż jeden wynik badania daje wynik negatywny, rbty nie pwinny być debrane. W takim przypadku należy przyjąć jedn z następujących rzwiązań - pprawić i przedstawić d pnwneg dbiru, - jeżeli dchylenia d wymagań nie zagrażają bezpieczeństwu użytkwnika i trwałści, bniżyć cenę, - w przypadku gdy nie są mżliwe pdane rzwiązania rzebrać i pnwnie wyknać rbty. Przy dbirze rbót pwinny być dstarczne następujące dkumenty: dkumentacja z naniesinymi zmianami i uzupełnieniami w trakcie wyknywania rbót (jeżeli takie wystąpiły) dkumentacja uzasadniająca uzupełnienia i zmiany wprwadzne w trakcie wyknywania rbót dziennik budwy dkumenty dtyczące jakści wbudwanych materiałów prtkły częściwych dbirów rbót zanikających i zakrytych prtkły i zaświadczenia z dknanych prób p mntażwych prtkły pmiarów i badań świadectwa jakści i dpuszczenia d eksplatacji urządzeń i materiałów dkumentacja DTR zamntwanych urządzeń 9. PODSTAWA PŁATNOŚCI Zgdnie z Prjektem budwlanym należy wyknać zakres rbót wymieniny w p niniejszej SST/B-11. Płatnść należy przyjmwać zgdnie z bmiarem i ceną jednstkwą rbót kreślną w Wyceninym Przedmiarze Rbót: Cena jednstkwa wyknanych rbót bejmuje: rbty pmiarwe, przygtwawcze, przygtwanie pdłża, uchwytów itp., mntaż przepustów, zakup kmpletu materiałów, urządzeń i wszystkich prefabrykatów raz transprt na miejsce wbudwania, wyknanie rbót mntażwych, wyknanie pdłączenia urządzeń, zarbienie i przewdów jedn- i wielżyłwych, wyknanie pmiarów elektrycznych i wszystkich kniecznych badań ptwierdznych prtkłami zgdnie z bwiązującymi przepisami i nrmami miedzy innymi: - pmiary elektryczne bwdu - pmiary skutecznści chrny przeciwprażeniwej - pmiary impedancji pętli zwarciwej SPECYFIKACJA TECHNICZNA SST/B-11. INSTALACJE ELEKTRYCZNE 113

10 próby p mntażwe, sprawdzenie działania pszczególnych urządzeń, ile jest t mżliwe, sprawdzenie funkcjnalnści układów, wyknanie pmiarów, dbirów, dprwadzenie terenu d stanu sprzed rzpczęcia rbót, prace prządkwe. 10. PRZEPISY ZWIĄZANE Rbty będą wyknywane w bezpieczny spsób, ściśle w zgdzie z Plskimi Nrmami (PN) lub dpwiednimi nrmami Krajów UE lub beneficjentów Prgramu Phare w zakresie przyjętym przez plskie ustawdawstw Nrmy PN-80/C Zmiany BI 1/90 pz. 1. PN-IEC :2000 IDT IEC :1992 Rury z nieplastyfikwaneg plichlrku winylu Instalacje elektryczne w biektach budwlanych. Zakres, przedmit i wymagania pdstawwe. PN-IEC :2000 IDT IEC : AMD1: AMD2:1999 Instalacje elektryczne w biektach budwlanych. Ustalanie gólnych charakterystyk. PN-IEC :2000 IDT IEC : AMD1: AMD2:1999 Instalacje elektryczne w biektach budwlanych. Ochrna dla zapewnienia bezpieczeństwa. Ochrna przeciwprażeniwa. PN-E-04700:1998 Zmiany PN-E-04700:1998/Az1:2000 Urządzenia i układy elektryczne w biektach elektrenergetycznych. Wytyczne przeprwadzania pmntażwych badań dbirczych PN-91/E-0510 IDT IEC 449:1973 Zakresy napięciwe instalacji elektrycznych w biektach budwlanych PN-90/E IDT IEC 757:1983 PN-92/E IDT IEC 536:1976 PN-E-05032:1994 IDT IEC 1140:1992 PN-92/E IDT EN 60529:1991 IDT IEC 529:1989 Kd d znaczania barw Klasyfikacja urządzeń elektrycznych i elektrnicznych z punktu widzenia chrny przed prażeniem prądem elektrycznym Ochrna przed prażeniem prądem elektrycznym. Wspólne aspekty instalacji i urządzeń. Stpnie chrny zapewniane przez budwy (Kd IP) PN-88/E Pprawki BI 2/90 pz. 9. Zmiany BI 5/92 pz. 22. Urządzenia elektryczne. Tablice i znaki ezpieczeństwa. PN-IEC Ochrna dgrmwa w biektach budwlanych. PN-IEC PN-IEC SPECYFIKACJA TECHNICZNA SST/B-11. INSTALACJE ELEKTRYCZNE 114

11 EQV IEC 50 (191):1990 IDT IEC :1993 PN-E-01002:1997 PN-92/E Słwnik terminlgiczny elektryki. Niezawdnść, jakść usługi. PN-E-05033:1994 Wytyczne d instalacji elektrycznych. Dbór i mntaż wypsażenia elektryczneg. Oprzewdwanie Słwnik terminlgiczny elektryki. Kable i przewdy. IDT IEC 617-3:1983 Symble graficzne stswane w schematach. Przewdy i sprzęt łączeniwy. PN-91/E Przewdy elektryczne. Metdy badań. Pstanwienia gólne. PN-90/E IDT IEC 446:1989 Oznaczenia identyfikacyjne przewdów PN-70/E Zmiany BI 9/71 pz.113 BI 6/75 pz. 56, BI 5/76 pz. 45, BI 11-12/77 pz. 96. elektrycznych barwami lub cyframi. Przewdy elektryczne. Pakwanie, przechwywanie i transprt. PN-87/E Zmiany BI 1/90 pz. 1, BI 9/91 pz. 59. Przewdy elektrenergetyczne gólneg przeznaczenia d układania na stałe. Ogólne wymagania i badania. PN-IEC :1999 Instalacje elektryczne w biektach budwlanych. Ochrna dla zapewnienia bezpieczeństwa. Ochrna przed przepięciami. Ochrna przed przepięciami atmsferycznymi lub łączeniwymi. PN-86/E Ochrna dgrmwa biektów budwlanych. Wymagania gólne. PN-89/E Ochrna dgrmwa biektów budwlanych. Ochrna bstrzna. PN-92/E Ochrna dgrmwa biektów budwlanych. Ochrna specjalna. PN-IEC :2001 Ochrna przed pirunwym impulsem elektrmagnetycznym (LEMP). Zasady gólne. PN-IEC/TS :2003 Ochrna przed pirunwym impulsem elektrmagnetycznym (LEMP). Część 2: Ekranwanie biektów, płączenia wewnątrz biektów i uziemienia. PN-IEC :2001 Ap1:2002 Ochrna dgrmwa biektów budwlanych. Zasady gólne. PN-IEC :2001 Ap1:2002 Ochrna dgrmwa biektów budwlanych. Zasady gólne. Wybór pzimów chrny dla urządzeń pirunchrnnych. PN-IEC :2002 Ochrna dgrmwa biektów budwlanych. Zasady gólne. Przewdnik B - Prjektwanie, mntaż, knserwacja i sprawdzanie urządzeń pirunchrnnych. SPECYFIKACJA TECHNICZNA SST/B-11. INSTALACJE ELEKTRYCZNE 115
