SPECYFIKACJE TECHNICZNE WYKONANIA I ODBIORU ROBÓT BUDOWLANYCH ST-O6. KONSTRUKCJE DREWNIANE

Transkrypt

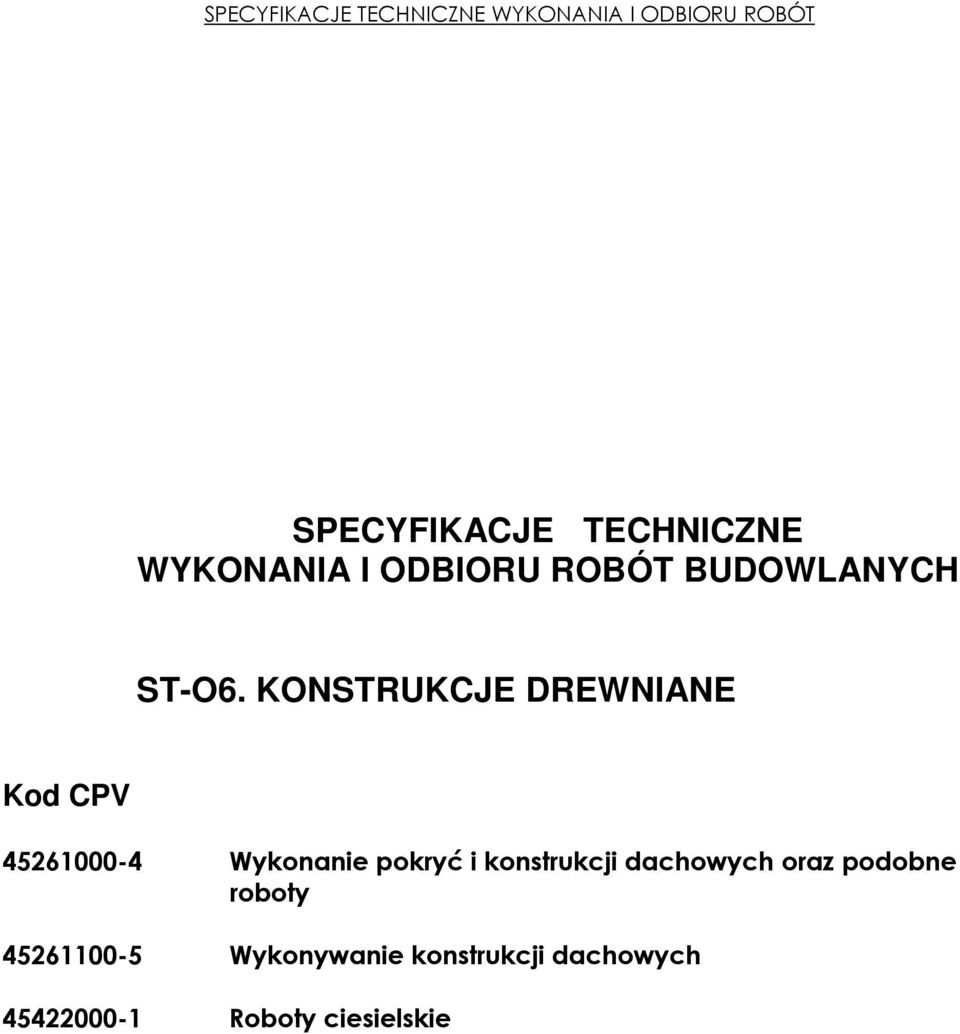

1 SPECYFIKACJE TECHNICZNE WYKONANIA I ODBIORU ROBÓT BUDOWLANYCH ST-O6. KONSTRUKCJE DREWNIANE Kd CPV Wyknanie pkryć i knstrukcji dachwych raz pdbne rbty Wyknywanie knstrukcji dachwych Rbty ciesielskie

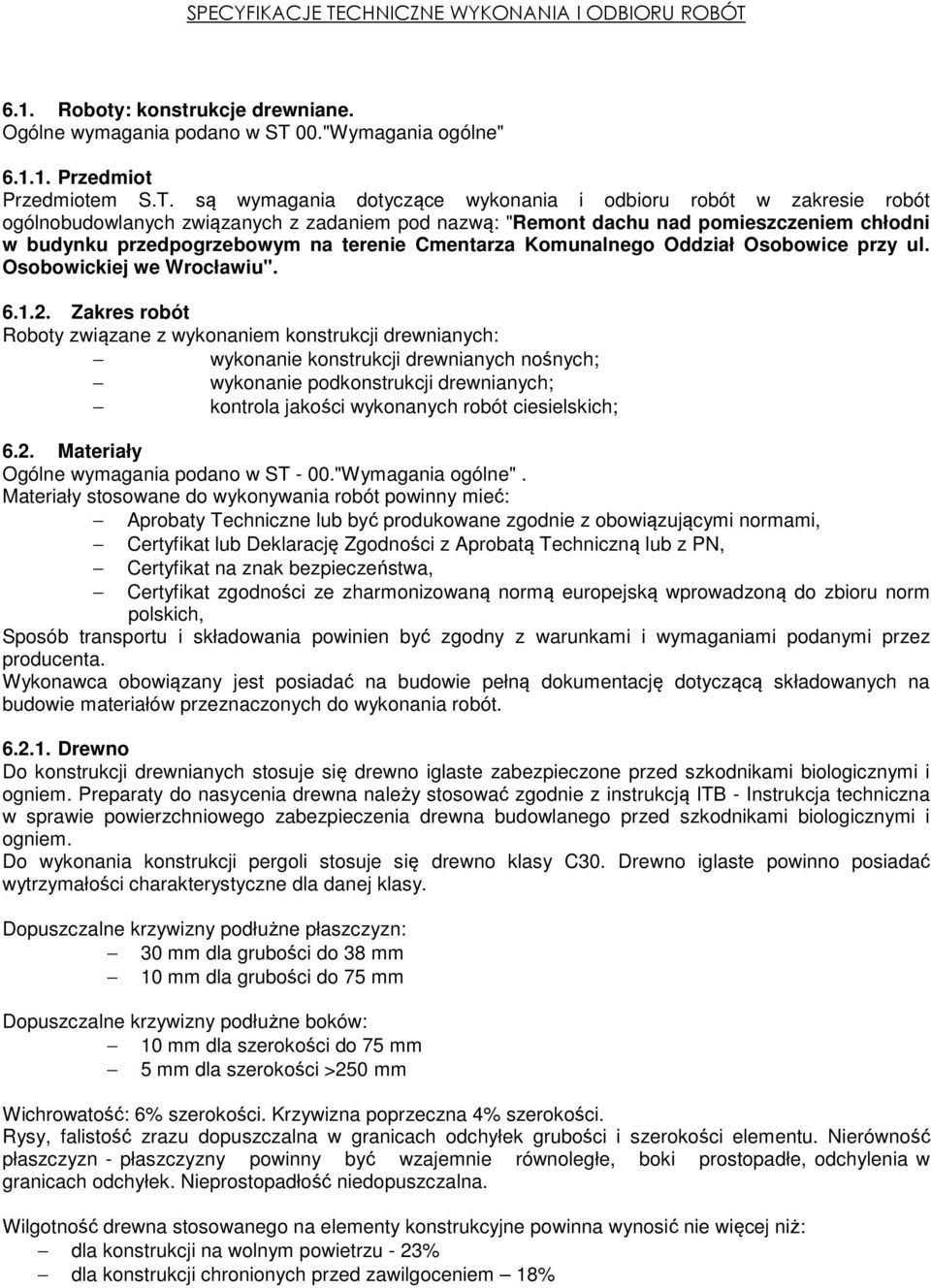

2 6.1. Rbty: knstrukcje drewniane. Ogólne wymagania pdan w ST 00."Wymagania gólne" Przedmit Przedmitem S.T. są wymagania dtyczące wyknania i dbiru rbót w zakresie rbót gólnbudwlanych związanych z zadaniem pd nazwą: "Remnt dachu nad pmieszczeniem chłdni w budynku przedpgrzebwym na terenie Cmentarza Kmunalneg Oddział Osbwice przy ul. Osbwickiej we Wrcławiu" Zakres rbót Rbty związane z wyknaniem knstrukcji drewnianych: wyknanie knstrukcji drewnianych nśnych; wyknanie pdknstrukcji drewnianych; kntrla jakści wyknanych rbót ciesielskich; 6.2. Materiały Ogólne wymagania pdan w ST - 00."Wymagania gólne". Materiały stswane d wyknywania rbót pwinny mieć: Aprbaty Techniczne lub być prdukwane zgdnie z bwiązującymi nrmami, Certyfikat lub Deklarację Zgdnści z Aprbatą Techniczną lub z PN, Certyfikat na znak bezpieczeństwa, Certyfikat zgdnści ze zharmnizwaną nrmą eurpejską wprwadzną d zbiru nrm plskich, Spsób transprtu i składwania pwinien być zgdny z warunkami i wymaganiami pdanymi przez prducenta. Wyknawca bwiązany jest psiadać na budwie pełną dkumentację dtyczącą składwanych na budwie materiałów przeznacznych d wyknania rbót Drewn D knstrukcji drewnianych stsuje się drewn iglaste zabezpieczne przed szkdnikami bilgicznymi i gniem. Preparaty d nasycenia drewna należy stswać zgdnie z instrukcją ITB - Instrukcja techniczna w sprawie pwierzchniweg zabezpieczenia drewna budwlaneg przed szkdnikami bilgicznymi i gniem. D wyknania knstrukcji pergli stsuje się drewn klasy C30. Drewn iglaste pwinn psiadać wytrzymałści charakterystyczne dla danej klasy. Dpuszczalne krzywizny pdłużne płaszczyzn: 30 mm dla grubści d 38 mm 10 mm dla grubści d 75 mm Dpuszczalne krzywizny pdłużne bków: 10 mm dla szerkści d 75 mm 5 mm dla szerkści >250 mm Wichrwatść: 6% szerkści. Krzywizna pprzeczna 4% szerkści. Rysy, falistść zrazu dpuszczalna w granicach dchyłek grubści i szerkści elementu. Nierównść płaszczyzn - płaszczyzny pwinny być wzajemnie równległe, bki prstpadłe, dchylenia w granicach dchyłek. Nieprstpadłść niedpuszczalna. Wilgtnść drewna stswaneg na elementy knstrukcyjne pwinna wynsić nie więcej niż: dla knstrukcji na wlnym pwietrzu - 23% dla knstrukcji chrninych przed zawilgceniem 18%

3 Tlerancje wymiarwe tarcicy: Odchyłki wymiarwe desek pwinny być nie większe: w długści d +50mm lub d -20 mm dla 20% ilści w szerkści d +3 mm lub d -1 mm w grubści d +1 mm lub d -1 mm Odchyłki wymiarwe bali jak dla desek. Odchyłki wymiarwe łat nie pwinny być większe : dla łat grubści d 50 mm: w grubści +1 mm i -1 mm dla 20% ilści w szerkści +2 mm i -1 mm dla 20% ilść dla łat grubści pwyżej 50 mm: w szerkści +2mm i -1 mm dla 20% ilści, w grubści +2 mm i -1 mm dla 20% ilści Odchyłki wymiarwe krawędziaków na grubści i szerkści nie pwinny być większe niż +3 mm i -2 mm. Odchyłki wymiarwe belek na grubści i szerkści nie pwinny być większe niż +3 mm i -2 mm Łączniki Wszystkie łączniki należy stswa zgdnie z atestem prducenta. Łączniki mechaniczne stswane w płączeniach knstrukcji drewnianych w pstaci gwździ, śrub, wkrętów d drewna, swrzni, pierścieni zębatych itp. pwinny spełniać wymagania PN-B-03150:2002 raz PN-EN 912 lub PN-EN i PN-EN Gwździe Należy stswać: gwździe krągłe wg BN-70/ Śruby Należy stswać: Śruby z łbem sześcikątnym wg PN-EN - ISO 4014:2002 Śruby z łbem kwadratwym wg PN-88/M Nakrętki: Należy stswać: Nakrętki sześcikątne wg PN-EN-ISO 4034:2002 Nakrętki kwadratwe wg PN-88/M Pdkładki pd śruby Należy stswać: Pdkładki kwadratwe wg PN-59/M Wkręty d drewna Należy stswać: Wkręty d drewna z łbem sześcikątnym wg PN-85/M Wkręty d drewna z łbem stżkwym wg PN-85/M Wkrę ty d drewna z łbem kulistym wg PN-85/M Śrdki chrny drewna D chrny drewna przed grzybami, wadami raz zabezpieczające przed działaniem gnia pwinny być stswane wyłącznie śrdki dpuszczne d stswania decyzją nr 2/ITB-ITD./87 z r. Śrdki d chrny przed grzybami i wadami Śrdki d zabezpieczenia przed sinizną i pleśnieniem Śrdki zabezpieczające przed działaniem gnia Knstrukcje drewniane należy zaimpregnwać d stpnia niezapalnści R15 śrdkiem gnichrnnym FOBOS M Składwanie materiałów i knstrukcji Elementy knstrukcji z drewna i materiałów drewnpchdnych pwinny być składwane w warunkach zabezpieczających je przed zawilgceniem i uszkdzeniem, zgdnie z instrukcją prducenta. Materiały i elementy z drewna pwinny być składwane na pzimym pd łżu utwardznym, dizlwanym d nieg warstwą flii, na pdkładkach rzmieszcznych w taki spsób, aby nie pwdwać ich defrmacji. Odległść składwanych elementów d pdłża nie pwinna być mniejsza d 20cm. 3

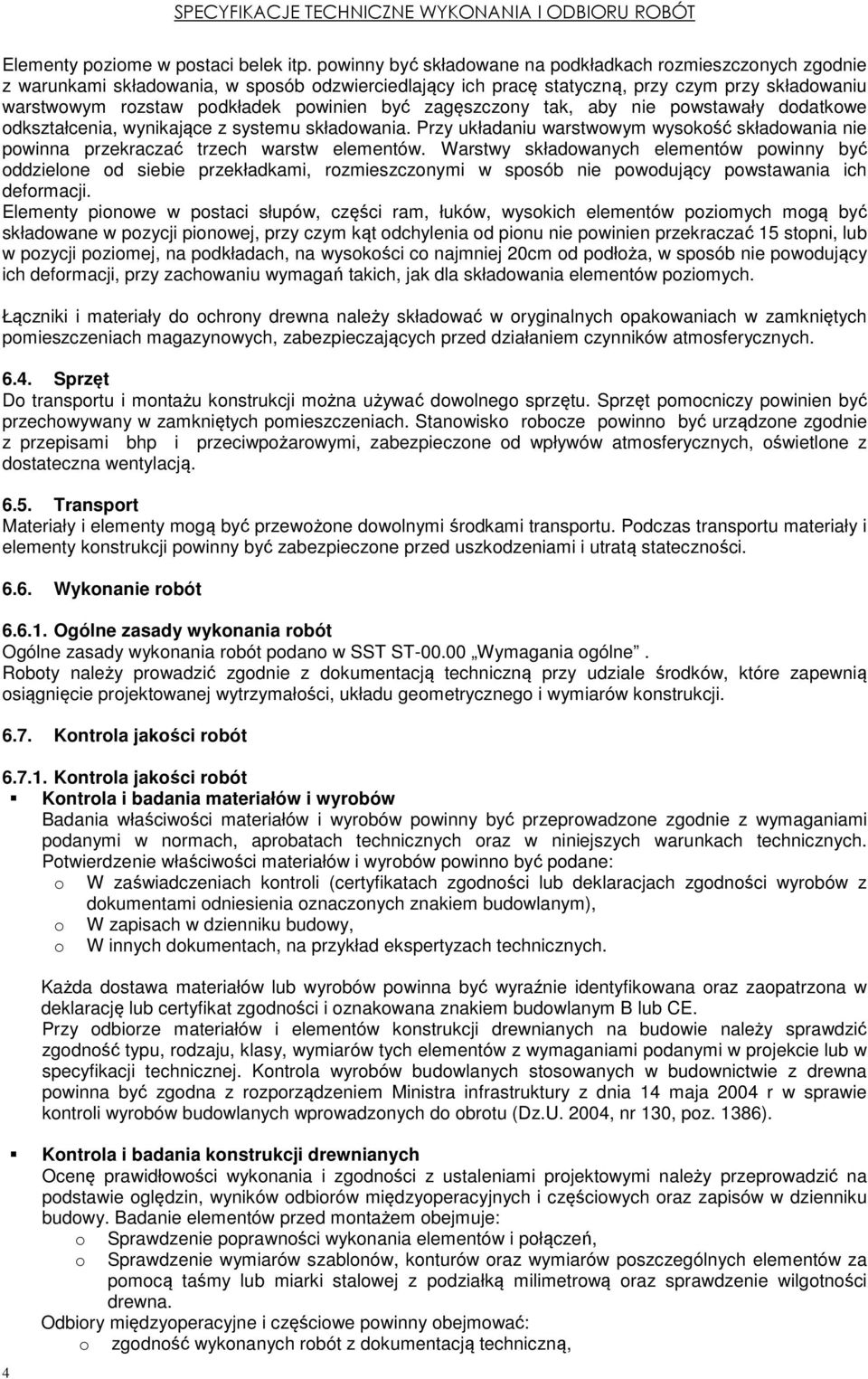

4 Elementy pzime w pstaci belek itp. pwinny być składwane na pdkładkach rzmieszcznych zgdnie z warunkami składwania, w spsób dzwierciedlający ich pracę statyczną, przy czym przy składwaniu warstwwym rzstaw pdkładek pwinien być zagęszczny tak, aby nie pwstawały ddatkwe dkształcenia, wynikające z systemu składwania. Przy układaniu warstwwym wyskść składwania nie pwinna przekraczać trzech warstw elementów. Warstwy składwanych elementów pwinny być ddzielne d siebie przekładkami, rzmieszcznymi w spsób nie pwdujący pwstawania ich defrmacji. Elementy pinwe w pstaci słupów, części ram, łuków, wyskich elementów pzimych mgą być składwane w pzycji pinwej, przy czym kąt dchylenia d pinu nie pwinien przekraczać 15 stpni, lub w pzycji pzimej, na pdkładach, na wyskści c najmniej 20cm d pdłża, w spsób nie pwdujący ich defrmacji, przy zachwaniu wymagań takich, jak dla składwania elementów pzimych. Łączniki i materiały d chrny drewna należy składwać w ryginalnych pakwaniach w zamkniętych pmieszczeniach magazynwych, zabezpieczających przed działaniem czynników atmsferycznych Sprzęt D transprtu i mntażu knstrukcji mżna używać dwlneg sprzętu. Sprzęt pmcniczy pwinien być przechwywany w zamkniętych pmieszczeniach. Stanwisk rbcze pwinn być urządzne zgdnie z przepisami bhp i przeciwpżarwymi, zabezpieczne d wpływów atmsferycznych, świetlne z dstateczna wentylacją Transprt Materiały i elementy mgą być przewżne dwlnymi śrdkami transprtu. Pdczas transprtu materiały i elementy knstrukcji pwinny być zabezpieczne przed uszkdzeniami i utratą statecznści Wyknanie rbót Ogólne zasady wyknania rbót Ogólne zasady wyknania rbót pdan w SST ST Wymagania gólne. Rbty należy prwadzić zgdnie z dkumentacją techniczną przy udziale śrdków, które zapewnią siągnięcie prjektwanej wytrzymałści, układu gemetryczneg i wymiarów knstrukcji Kntrla jakści rbót Kntrla jakści rbót Kntrla i badania materiałów i wyrbów Badania właściwści materiałów i wyrbów pwinny być przeprwadzne zgdnie z wymaganiami pdanymi w nrmach, aprbatach technicznych raz w niniejszych warunkach technicznych. Ptwierdzenie właściwści materiałów i wyrbów pwinn być pdane: W zaświadczeniach kntrli (certyfikatach zgdnści lub deklaracjach zgdnści wyrbów z dkumentami dniesienia znacznych znakiem budwlanym), W zapisach w dzienniku budwy, W innych dkumentach, na przykład ekspertyzach technicznych. Każda dstawa materiałów lub wyrbów pwinna być wyraźnie identyfikwana raz zapatrzna w deklarację lub certyfikat zgdnści i znakwana znakiem budwlanym B lub CE. Przy dbirze materiałów i elementów knstrukcji drewnianych na budwie należy sprawdzić zgdnść typu, rdzaju, klasy, wymiarów tych elementów z wymaganiami pdanymi w prjekcie lub w specyfikacji technicznej. Kntrla wyrbów budwlanych stswanych w budwnictwie z drewna pwinna być zgdna z rzprządzeniem Ministra infrastruktury z dnia 14 maja 2004 r w sprawie kntrli wyrbów budwlanych wprwadznych d brtu (Dz.U. 2004, nr 130, pz. 1386). 4 Kntrla i badania knstrukcji drewnianych Ocenę prawidłwści wyknania i zgdnści z ustaleniami prjektwymi należy przeprwadzić na pdstawie ględzin, wyników dbirów międzyperacyjnych i częściwych raz zapisów w dzienniku budwy. Badanie elementów przed mntażem bejmuje: Sprawdzenie pprawnści wyknania elementów i płączeń, Sprawdzenie wymiarów szablnów, knturów raz wymiarów pszczególnych elementów za pmcą taśmy lub miarki stalwej z pdziałką milimetrwą raz sprawdzenie wilgtnści drewna. Odbiry międzyperacyjne i częściwe pwinny bejmwać: zgdnść wyknanych rbót z dkumentacją techniczną,

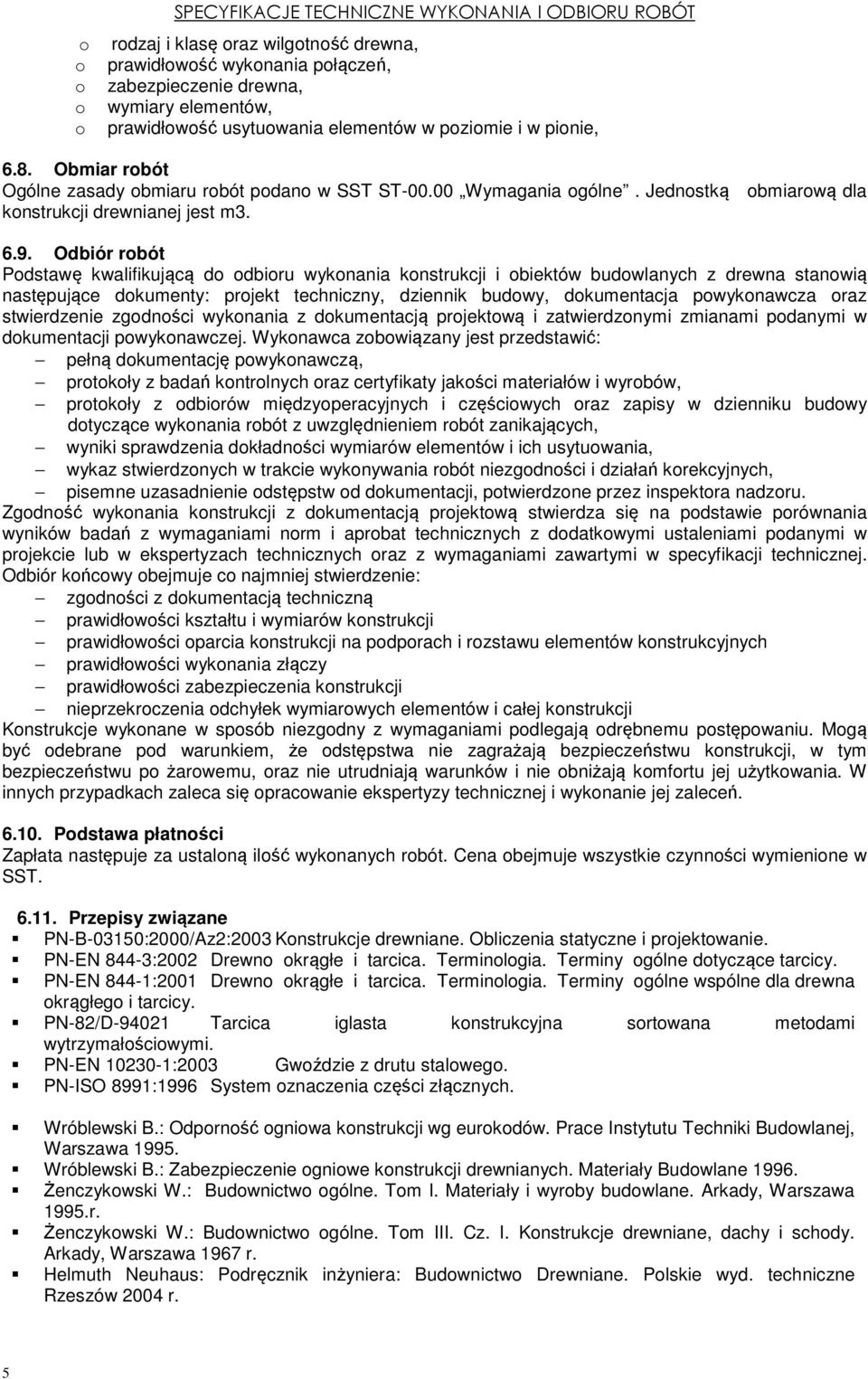

5 SPECYFIKACJE TECHNICZNE WYKONANIA I ODBIORU ROBÓT rdzaj i klasę raz wilgtnść drewna, prawidłwść wyknania płączeń, zabezpieczenie drewna, wymiary elementów, prawidłwść usytuwania elementów w pzimie i w pinie, 6.8. Obmiar rbót Ogólne zasady bmiaru rbót pdan w SST ST Wymagania gólne. Jednstką bmiarwą dla knstrukcji drewnianej jest m Odbiór rbót Pdstawę kwalifikującą d dbiru wyknania knstrukcji i biektów budwlanych z drewna stanwią następujące dkumenty: prjekt techniczny, dziennik budwy, dkumentacja pwyknawcza raz stwierdzenie zgdnści wyknania z dkumentacją prjektwą i zatwierdznymi zmianami pdanymi w dkumentacji pwyknawczej. Wyknawca zbwiązany jest przedstawić: pełną dkumentację pwyknawczą, prtkły z badań kntrlnych raz certyfikaty jakści materiałów i wyrbów, prtkły z dbirów międzyperacyjnych i częściwych raz zapisy w dzienniku budwy dtyczące wyknania rbót z uwzględnieniem rbót zanikających, wyniki sprawdzenia dkładnści wymiarów elementów i ich usytuwania, wykaz stwierdznych w trakcie wyknywania rbót niezgdnści i działań krekcyjnych, pisemne uzasadnienie dstępstw d dkumentacji, ptwierdzne przez inspektra nadzru. Zgdnść wyknania knstrukcji z dkumentacją prjektwą stwierdza się na pdstawie prównania wyników badań z wymaganiami nrm i aprbat technicznych z ddatkwymi ustaleniami pdanymi w prjekcie lub w ekspertyzach technicznych raz z wymaganiami zawartymi w specyfikacji technicznej. Odbiór kńcwy bejmuje c najmniej stwierdzenie: zgdnści z dkumentacją techniczną prawidłwści kształtu i wymiarów knstrukcji prawidłwści parcia knstrukcji na pdprach i rzstawu elementów knstrukcyjnych prawidłwści wyknania złączy prawidłwści zabezpieczenia knstrukcji nieprzekrczenia dchyłek wymiarwych elementów i całej knstrukcji Knstrukcje wyknane w spsób niezgdny z wymaganiami pdlegają drębnemu pstępwaniu. Mgą być debrane pd warunkiem, że dstępstwa nie zagrażają bezpieczeństwu knstrukcji, w tym bezpieczeństwu p żarwemu, raz nie utrudniają warunków i nie bniżają kmfrtu jej użytkwania. W innych przypadkach zaleca się pracwanie ekspertyzy technicznej i wyknanie jej zaleceń Pdstawa płatnści Zapłata następuje za ustalną ilść wyknanych rbót. Cena bejmuje wszystkie czynnści wymienine w SST Przepisy związane PN-B-03150:2000/Az2:2003 Knstrukcje drewniane. Obliczenia statyczne i prjektwanie. PN-EN 844-3:2002 Drewn krągłe i tarcica. Terminlgia. Terminy gólne dtyczące tarcicy. PN-EN 844-1:2001 Drewn krągłe i tarcica. Terminlgia. Terminy gólne wspólne dla drewna krągłeg i tarcicy. PN-82/D Tarcica iglasta knstrukcyjna srtwana metdami wytrzymałściwymi. PN-EN :2003 Gwździe z drutu stalweg. PN-ISO 8991:1996 System znaczenia części złącznych. Wróblewski B.: Odprnść gniwa knstrukcji wg eurkdów. Prace Instytutu Techniki Budwlanej, Warszawa Wróblewski B.: Zabezpieczenie gniwe knstrukcji drewnianych. Materiały Budwlane Żenczykwski W.: Budwnictw gólne. Tm I. Materiały i wyrby budwlane. Arkady, Warszawa 1995.r. Żenczykwski W.: Budwnictw gólne. Tm III. Cz. I. Knstrukcje drewniane, dachy i schdy. Arkady, Warszawa 1967 r. Helmuth Neuhaus: Pdręcznik inżyniera: Budwnictw Drewniane. Plskie wyd. techniczne Rzeszów 2004 r. 5
