Dom pasywny w Darmstadt Kranichstein

Transkrypt

1 Dom pasywny w Darmstadt Kranichstein

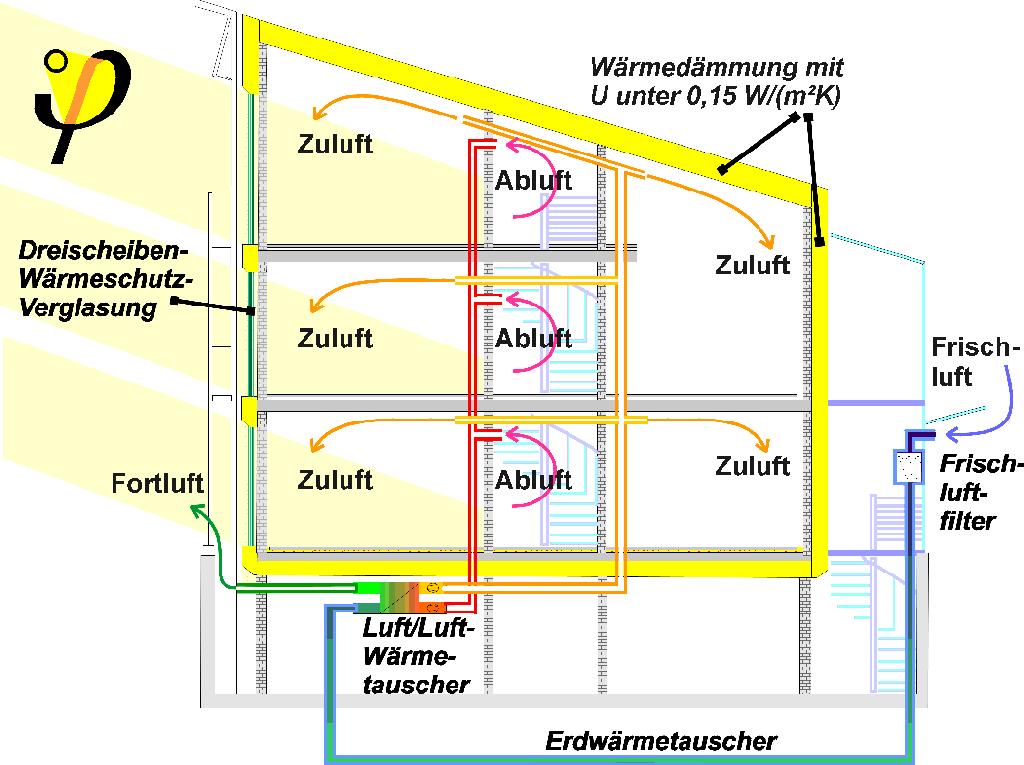

2 Dom pasywny w Darmstadt Kranichstein bardzo dobra izolacja cieplna U < 0.13 W/(m²K) Nawiew Wywiew trójszybowe oszklenie ciepłochronne Nawiew Wywiew Nawiew powietrze świeże powietrze usuwane Nawiew Wywiew Nawiew filtr świeżego powietrza wymiennik ciepła wysoce efektywny odzysk ciepła Gruntowy wymiennik ciepła

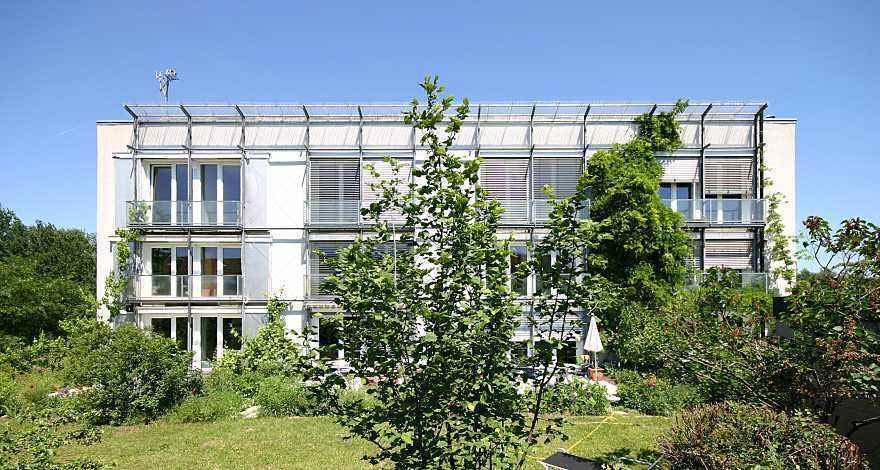

3 Dom pasywny Darmstadt-Kranichstein Izolacja cieplna Okna dla bud. pasywnego Odzysk ciepła

4 Pierwszy dom pasywny w Darmstadt-Kranichstein Ogrzewanie kwh/(m²a) Wskaźnik zapotrzebowania en. końcowej Gaz ziemny do ogrzewania PHPP: 10.5 kwh/(m²a) 9.2 kwh/(m²a)

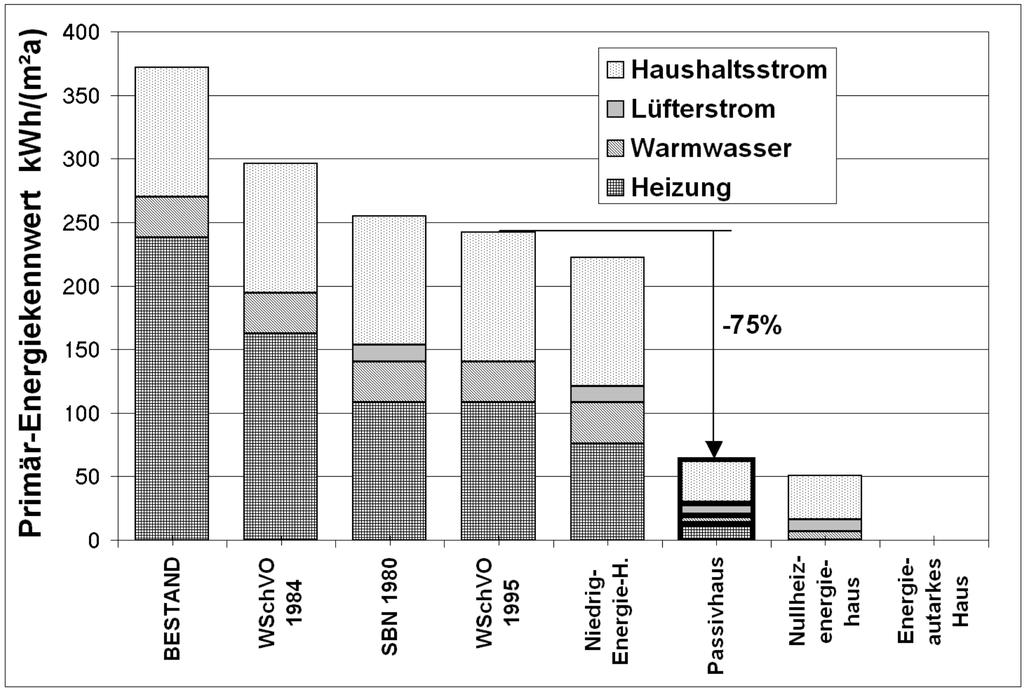

5 Pierwszy dom pasywny w Darmstadt-Kranichstein En. elektr. dla gosp. dom. En. elektr. wentylatora Ciepła woda Ogrzewanie -96% Wskaźnik ZASÓB ISTN. Dom niskoenergetyczny Dom pasywny Dom o zerowym Zapotrzebow. na en. do ogrzew. zapotrzebowania en. pierwotnej kwh/(m²a) Dom autonom. energetycznie

6 Dynamiczne przewodzenie ciepła porównanie pomiary/teoria Dynamische Wärmeleitung: Vergleich Messung/Theorie ϑ 0,2 K Innenoberfläche powierzchnia wewn Mauerwerk Mitte wewnątrz muru wart. teoretyczne numerisch Mauerwerk/außen zewn. pow. muru nurmerisch wart. teoretyczne Okt paź. 00:00 12.Okt paź. 06:00 12.Okt paź. 12:00 12.Okt paź. 18:00 13.Okt paź. 00:00 13.Okt paź. 06:00 13.Okt paź. 12:00 13.Okt paź. 18:00 14.Okt paź. 00:00 14.Okt paź. 06:00 14.Okt paź. 12:00 14.Okt paź. 18:00 15.Okt paź. 00:00 15.Okt paź. 06:00 15.Okt paź. 12:00 15.Okt paź. 18:00 16.Okt paź. 00:00 Temperatur C Temperatura C Mitte wewn. Dämmung. izolacji numerisch wart. teoretyczne Außenoberfläche powierzchnia zewn. Außenluft powietrze zewn.

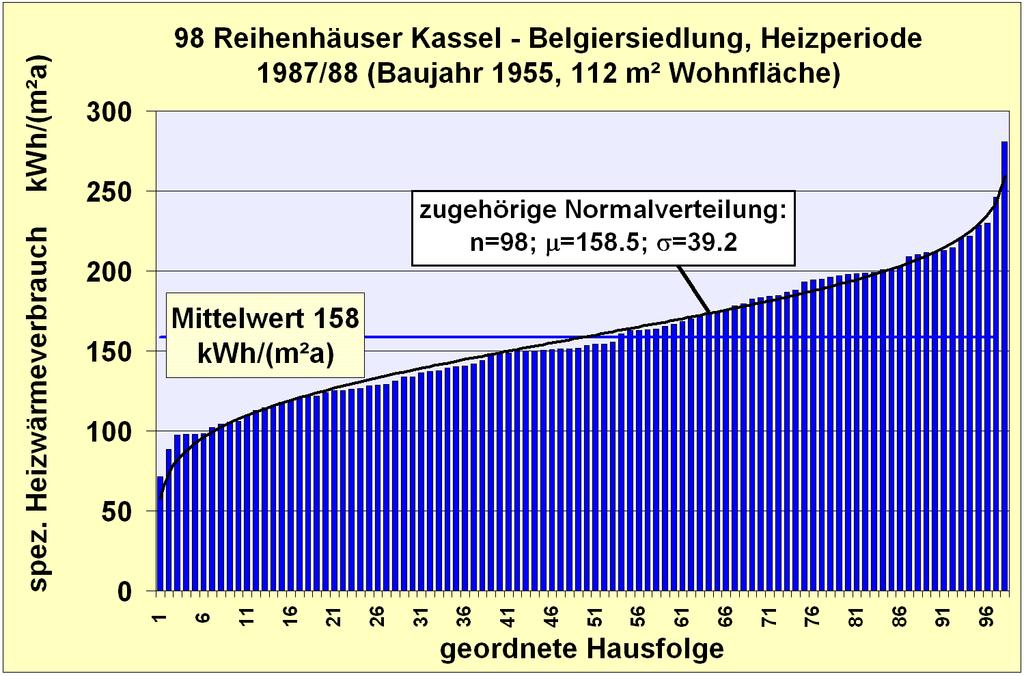

7 98 domów szeregowych w Kassel, os. Belgier sezon grzewczy 1987/88 (rok bud. 1955, 112 m 2 pow. mieszk.) Zużycie ciepła do ogrzewania kwh/(m²a) średnio 158 kwh/(m 2 a) Przynależny rozkład normalny Uporządkowana seria domów

8 41 domów osiedla niskoenergetycznego w Niederhausen, ogrzewanie 1994 r. (rok bud. 1991/92, przec. 136 m 2 pow. mieszk.) Zużycie ciepła do ogrzewania kwh/(m²a) średnio 65 kwh/m 2 a Przynależny rozkład normalny dane statyst., z wart.wyjątk. dane statyst., bez wart. wyjątk. Uporządkowana seria domów - źródło: Tobias Loga

9 22 domy osiedla bud. pasywnego w Wiesbaden, ogrzewanie 1998/99 (rok bud. 1997, przec. 103 m 2 pow. mieszk., deweloper Rasch&Partner) Zużycie ciepła do ogrzewania kwh/(m²a) średnio: 13.4 kwh/m 2 a Przynależny rozkład normalny Uporządkowana seria domów

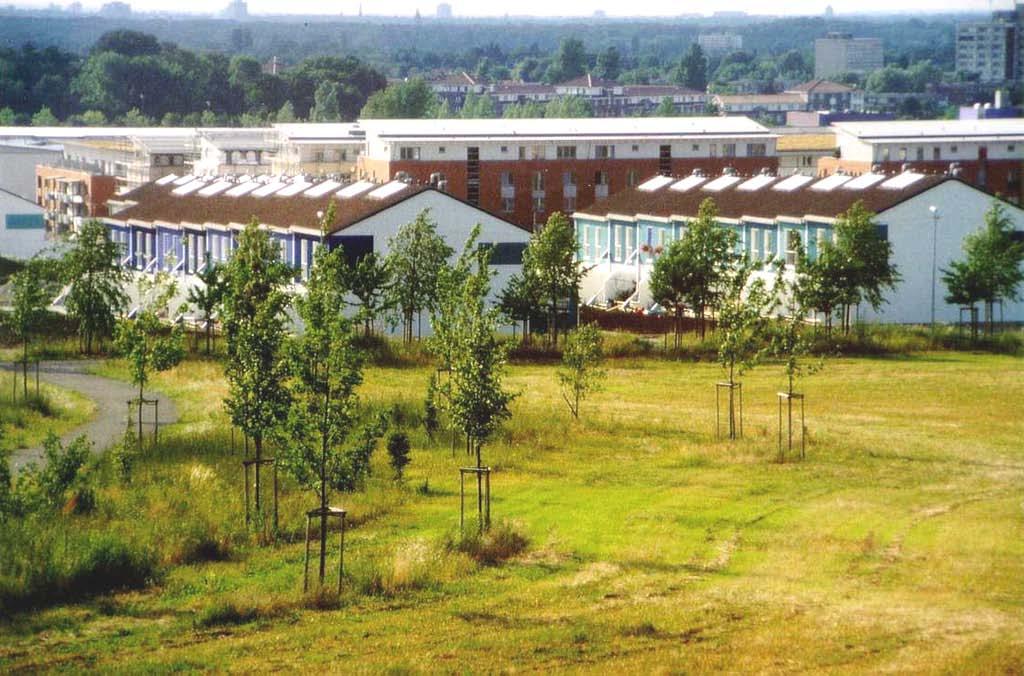

10 Osiedle domów pasywnych Hannover-Kronsberg 1998

11 Osiedle domów pasywnych Hannover- Kronsberg Widok od południa 32 domy ukończone w 1998 r. Architekci: Petra Grenz Folkmer Rasch Widok od północy

12 Przekrój domu pasywnego Instalacje Piętro Parter przekrój

13 pom. gosp. instalacje pom. gosp. kondygnacja techniczna Rzuty domu pasywnego w Kronsbergu Jangster de luxe Trzy typy mieszkań : jadalnia uchnia sypialnia łazienka pom. gosp. Jangster de luxe 119,5 m² pow. mieszk. pokój dzienny dzieci dziecko Jangster 97,3 m² pow. mieszk ,1 m² parter piętro

14 Standardowe szczegóły domów pasywnych Ściana zewn. (elewacja płd. i płn.) Ściana zewn. (ściana szczytowa) Płyta podłogi na gruncie Dach Prefabrykowane elementy drewniane Beton z systemem ocieplania Beton z izolacją cieplną Konstrukcja lekka z dwuteownikami U = 0,126 W/(m²K) U = 0,097 W/(m²K) U m =0,125 U e =0,091 W/(m²K) U r =0,095 W/(m²K)

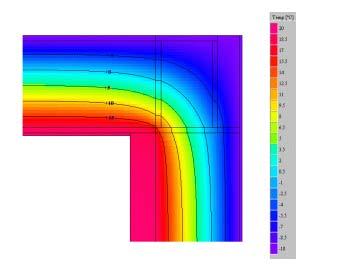

15 Styki przegród bez mostków cieplnych styk dachu ze śc. zewn. domu skrajnego izolacja cieplna izol. paroszczelna izolacja cieplna Ψ = W/(mK)

16 Detal okna domu pasywnego Oszklenie: U g = 0,75 W/(m²K) g=60% Ramka dystansowa: Ψ g = 0,03 W/(mK) aluminium drewno Ramy: U f = 0,57 W/(m²K) kauczuk poliuretan Styk ze ścianą : Ψ j = 0,03 W/(mK) Okno wg EN całk. wsp. Uw=0.83W/(m 2 a)

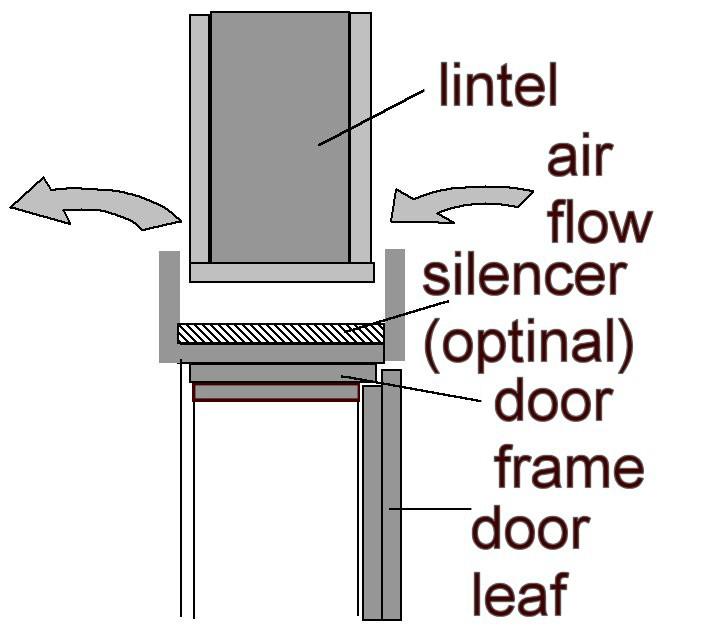

17 Elementy przepływowe nadproże przepływ powietrza tłumik (opcjonalny) ościeżnica skrzydło

18 Dysza dalekiego zasięgu sufit działa jako kanał wentylacyjny l 0,2 Zasięg Wurfweite wyrzutu I 0,2 200 mm l 0,2 Zasięg Wurfweite wyrzutu I 0,2

19 Centrala wentylacyjna

20 Ogrzewanie za pomocą wentylacji Podgrzewacz z izolacją cieplną

21 Roczne zapotrzebowanie na energię do ogrzewania kwh/a Dom pasywny analiza projektu (Hanower-Kronsberg) Standard obow. wg WSVO oszczędność energii dzięki lekkiej konstrukcji elewacji oszczędność energii dzięki systemowi ocieplania oszczędność energii dzięki konstrukcji dachu oszczędność energii dzięki konstrukcji podł. na gruncie oszczędność energii dzięki oknom Standard bud. pas. oszczędność energii dzięki wentylacji z odzysk. ciepła

22 Dom pasywny analiza projektu (Hanower-Kronsberg) Dodatkowe koszty inwestycyjne netto EUR koszty dodatkowe lekkiej konstrukcji elewacji koszty dodatkowe systemu ocieplania koszty dodatkowe konstrukcji dachu koszty dodatkowe konstrukcji podł. na gruncie koszty dodatkowe okien dla bud. pas. koszty dodatkowe wentylacji odzysk. ciepła dla bud. pas. Standard obow. wg WSVO Standard bud. pas.

23

24

25 Rezultaty pomiarów - Osiedle domów pasywnych w Hanower-Kronsberg Pion grzewczy kwh/(m²a) Licznikowe zużycie ciepła Pomiar 3. Sezon grzewczy 2001/2002 średnio 12,8 kwh/(m²a) Przynależny rozkład normalny:

26 Dom pasywny istotne szczegóły domów szeregowych w Viernheim Domy pasywne szeregowe (7 mieszkań) Domy szeregowe 7+7 mieszkań w 2 rzędach, po m2 pow. mieszk. Ściany zewn.: masywne, system ociepl. Stropodach monolityczny Okna dla bud. pas. Regulowana instalacja went. ze zintegr. Urządz.grzew.went. kompakt -ogrzewanie wył. za pomocą powietrza nawiewanego Wsk. zapotrzeb. ciepła do ogrz. Wspólnota mieszkaniowa Viernheim Architekci: Rainfried i Hana Rudolf, Stuttgart Instalacje: biuro inż. eboek, Tybinga q H dom środkowy 12,5 przeciętnie14 kwh/(m²a) (PHPP)

27 Szczegóły domów szeregowych w Viernheim właściwe dla budownictwa pasywnego izolacja cieplna brak mostków dcieplnych detale styków pprzegród zewn.

28 Szczegóły domów szeregowych w Viernheim właściwe dla budownictwa pasywnego Izolacja cieplna regularnych elementów przegród izolacja Płyta podłogi: Grub. mm Wykł. podłogowa 19,5 Jastrych anhydryt. 50 Izolacja 240 Wełna mineralna 35 Płyta betonowa 150 Wsp. U 0,12 W/(m²K) Ściana zewn.: Grub. mm Tynk wewnętrzny 5 Mur z elem. silikat. 175 Styropian Tynk zewnętrzny 15 Wsp. U 0,11 W/(m²K) Dach: Grub. mm Tynk wewnętrzny 5 Płyta pustakowa z betonu spręż. 180 Izolacja styropian. 460 Wsp. U 0,09 W/(m²K)

29 Statystyka ciepła do ogrzewania - Osiedle domów pasywnych Stuttgart-Feuerbach Zapotrzebowanie na ciepło do ogrzewania kwh/m² średnio bez uwzgl. wart. wyjątk. 2001/ ,8 kwh/m 2 dane statyst., bez wart. wyjątk. Przynależny rozkład normalny: dane statyst., z wart. wyjątk. obliczone dla warunków standardowych 13,5 kwh/m 2

30 Zużycie ciepła do ogrzewania kwh/(m² a) ZASÓB ISTN. średnio Domy NE średnio Domy pasywne średnio średnio średnio ZASÓB ISTNIEJĄCY 98 m. os. Belgier w Kassel DOMY NE 41 m. Niedernhausen OSIEDLA DOMÓW PASYWNYCH 106 m. Wies- Hanower Stuttgart baden Kronsberg Feuerbach

31 Porównanie z obliczeniowym bilansem energii granica bilansowania instalacje elewacja północ sypialnia łazienka Klatka schodowa pokój dziecka pokój dzienny okno okno elewacja południe granica bilansowania płyta podłogi na gruncie

32 Zyski nieużyteczne Przen. okna Przen. przegr. Okna płd. Okna płn. Ściana zewn. Ciepło darmowe Zysk od słońca - Okna płd. Okna płn. Wewn. źródła ciepła byt. Zyski od słońca Wewn. zyski ciepła Wentylacja Grunt Wenty -lacja Ogrzewanie Ogrzew kwh/ (m²a) Straty Zyski

33 Zużycie ciepła do ogrzewania kwh/(m 2 a) (każdorazowo średnia dla wszystkich domów) 41 mieszkań 22 mieszkania pomierzone przeciętne licznikowe zużycie ciepła Wärmezählerverbrauch obliczone za pomocą PHPP 32 mieszkania 52 mieszkania Domy NE Domy pasywne Domy pasywne Domy pasywne Niedernhausen Wiesbaden Kronsberg Feuerbach

34 Budownictwo drewniane: Dom jednorodzinny w Biburgu - koncepcja ocieplenia Ciągłość warstwy ocieplenia budynku Architekt: Gernot Vallentin / Monachium Konstruowanie bez mostków cieplnych

35 Drewniany dom jednorodzinny w Biburgu Układ warstw regularnych elementów przegród Śc. zewnętrzna Płyta podłogi Dach ze złączem lub strop piwnicy elementów Warstwy (grub. w mm): elewacja drewniana płyta MDF (16) celuloza/i drewn. (406) płyta OSB (15) pustka instal. (40) płyta WS (12,5) Wsp. U 0,097 W/(m² K) Warstwy (grub. w mm): podłoga z desek (22) na legarach (30) jastrych (50) płyty poliuret. 025 (240) płyta żelbet. (180) Wsp. U 0,098 W/(m² K) izolacja Warstwy (grub. w mm): pokrycie z dachówek płyta MDF (16) celuloza/i drewn. (406) płyta OSB (15) pustka instal. (40) płyta WS (12,5) Wsp. U 0,090 W/(m² K)

36

37 Dom jednorodzinny w Biburgu - konstruowanie bez mostków cieplnych styki elementów przegród zewn. bez mostków cieplnych

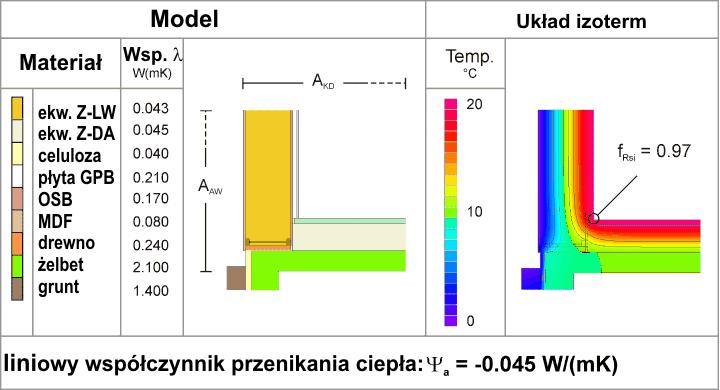

38 Dom jednorodzinny w Biburgu - styk ściany zewn. z płytą podłogową na gruncie

39 Pomiary polowe dom pasywny w niekorzystnej śródmiejskiej lokalizacji Biuro architektoniczne: faktor 10; Petra Grenz i Folkmer Rasch Projektowanie instalacji: Ingenieurbüro Baumgärtner Kontrola pomiarowa: Passivhaus Institut Rok budowy: mieszkań; 1842 m² pow. mieszk.

40 Dom pasywny w niekorzystnej lokalizacji - okna segmentu B są skierowane na północ!

41 Rezultaty pomiarów 19 mieszkań w domu pasywnym Frankfurt bei St. Jakob / [Søren Peper 2004] Energia końcowa Ciepło kwh/(m 2 a) Ogrzewanie: ogółem 14,5 kwh/(m²a)

42 Frankfurt nad Menem Sophienhof FAAG/ABG Frankfurt Blokowa zabudowa obrzeżna Architekt Füßler 160 mieszkań m² w standardzie budownictwa pasywnego Dodatkowe wydatki 3-5% kosztów budowy

43

44 Punkt nawiewu = jednocześnie grzejnik

45 podgrzewacz w każdym mieszkaniu centralny odzysk ciepła: 85% ciepła z powietrza usuwanego

46 Szkoła systemu Montessori Aufkirchen Architekci Walbrunn-Grotz-Vallentin-Loibl Ingenieurbüro Lackenbauer und Mack Szkoła podstawowa systemu Montessori Ukończenie 2004 r.; 3300 m² powierzchni użytkowej netto Montessori Verein Landkreis Erding e.v.

47 Perspektywiczne stare budownictwo Frankfurt Tevestr. Modernizacja ze wskaźnikiem redukcji 10

48 Perspektywiczne stare budownictwo Frankfurt Tevestr. Modernizacja ze wskaźnikiem redukcji 10

49 Perspektywiczne stare budownictwo Frankfurt Tevestr. Modernizacja ze wskaźnikiem redukcji 10 87%

50

51

52

53

54 Wohnraum nach der Sanierung Po termodernizacji

55 Wohnraum nach der Sanierung Po termodernizacji

56 W kazdym mieszkaniv w lazience urzadzenie wentylacyine z odzyskiem ciepla. Widoczno tylko przy otwartej dzwi Wentylacja z rekuperatorem
