BUDOWA OŚWIETLENIA DROGOWEGO ULICY SPORTOWEJ W PSZCZÓŁKACH

Transkrypt

1 ZAKŁAD ELEKTRYCZNY Mirosław Nirnberg Tczew; ul. C.K. Norwida 35 tel.: REGON: NIP: Stadium: PROJEKT BUDOWLANO - WYKONAWCZY Tytuł opracowania: BUDOWA OŚWIETLENIA DROGOWEGO ULICY SPORTOWEJ W PSZCZÓŁKACH Nazwa i adres Inwestora: Adres obiektu: GMINA PSZCZÓŁKI Pszczółki, ul. Pomorska 18 działki nr: 94/1, 459/1, 459/2 Obręb nr 0003 Pszczółki Branża: Data opracowania: ELEKTRYCZNA Listopad 2014r. Projektował: Zakres uprawnień: Podpis: INŻ. MIROSŁAW NIRNBERG Uprawnienia budowlane do projektowania bez ograniczeń w specjalności instalacyjnej w zakresie sieci, instalacji i urządzeń elektrycznych oraz elektroenergetycznych upr. nr: 220 / Gd / 2002 Sprawdził: Zakres uprawnień: Podpis: MGR INŻ. REMIGIUSZ BZOWSKI Uprawnienia budowlane do projektowania bez ograniczeń w specjalności instalacyjnej w zakresie sieci, instalacji i urządzeń elektrycznych oraz elektroenergetycznych upr. nr: POM/0017/POOE/12 Egzemplarz: UWAGA: Wykorzystywanie niniejszego opracowania do innych celów niż określone we wstępie - zastrzeżone! Opracowanie chronione ustawą: O prawie autorskim i prawach pokrewnych z dnia r. (Dz. U. Nr 24 poz. 83 z dnia r.) Kopiowanie w całości lub w części bez zgody autora zabronione!

2 1. Spis zawartości opracowania 1. Spis zawartości opracowania Podstawa opracowania Zakres opracowania Opis techniczny Informacje dodatkowe Dokumentacja konieczna do odbioru końcowego robót Specyfikacja zastosowanych materiałów Opis do projektu zagospodarowania terenu Załączniki Wykaz właścicieli nieruchomości na których zaprojektowano oświetlenie drogowe Kopia mapy ewidencyjnej z naniesiona trasą linii oświetlenia drogowego Zestawienie podstawowych materiałów Obliczenia techniczne Informacja dotycząca bezpieczeństwa i ochrony zdrowia Oświadczenia zespołu projektowego Spis rysunków, wyniki obliczeń oświetlenia drogowego

3 2. Podstawa opracowania Ustawa: Prawo Budowlane (Dz.U. Nr 89 z 1994 r.) z późniejszymi zmianami (tekst jednolity wprowadzony Obwieszczeniem Marszałka Sejmu Rzeczypospolitej Polskiej z dnia 12 listopada 2010 r. w sprawie ogłoszenia jednolitego tekstu ustawy - Prawo budowlane); Ustawa o Drogach Publicznych (tekst jednolity Dz.U Nr 204 poz 2086); ROZPORZĄDZENIE MINISTRA TRANSPORTU I GOSPODARKI MORSKIEJ z dnia 2 marca 1999 r. w sprawie warunków technicznych, jakim powinny odpowiadać drogi publiczne i ich usytuowanie; Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 20 czerwca 2007 r. w sprawie wykazu wyrobów służących zapewnieniu bezpieczeństwa publicznego lub ochronie zdrowia i życia oraz mienia, a także zasad wydawania dopuszczenia tych wyrobów do użytkowania (Dz.U nr 143 poz z późniejszymi zmianami); Rozporządzenie Ministra Infrastruktury z dnia 11 sierpnia 2004 r. w sprawie systemów oceny zgodności, wymagań, jakie powinny spełniać notyfikowane jednostki uczestniczące w ocenie zgodności, oraz sposobu oznaczania wyrobów budowlanych oznakowaniem CE (Dz.U nr 195, poz z późniejszymi zmianami); Rozporządzenie Ministra Infrastruktury z dnia 11 sierpnia 2004 roku w sprawie sposobów deklarowania zgodności wyrobów budowlanych oraz sposobu znakowania ich znakiem budowlanym (Dz. U. Nr 198, poz. 2041, z późniejszymi zmianami); Rozporządzenie Ministra Transportu, Budownictwa i Gospodarki Morskiej z dnia 25 kwietnia 2012r. w sprawie szczegółowego zakresu i formy projektu budowlanego (Dz. U. 2012, poz. 462); Rozporządzenie Ministra Infrastruktury z dnia 2 września 2004r. (Dz.U Nr 202 Poz. 2072) w sprawie szczegółowego zakresu i formy dokumentacji projektowej, specyfikacji robót technicznych wykonania i odbioru robót budowlanych oraz programu funkcjonalnoużytkowego, Rozporządzenie Rady Ministrów z dnia 9 listopada 2010r. w sprawie określenia rodzajów przedsięwzięć mogących znacząco oddziaływać na środowisko (Dz. u. Nr 213, poz. 1397). Polska Norma PN-EN (2007) Oświetlenie dróg. Część 2: Wymagania oświetleniowe; Polska Norma PN-EN (2007) Oświetlenie dróg. Część 3: Obliczenia parametrów oświetleniowych; Norma SEP: N SEP-E-004 (2004) Elektroenergetyczne i sygnalizacyjne linie kablowe; Norma N SEP-E-001 (2003): Sieci elektroenergetyczne niskiego napięcia. Ochrona przeciwporażeniowa; Warunki przyłączenia nr P/14/ z dnia ; Przepisy Budowy Urządzeń Elektrycznych; Obowiązujące przepisy i normy. 3. Zakres opracowania Budowa oświetlenia drogowego: - linia kablowa typu YAKXS 4x25 o długości 177m 3

4 4. Opis techniczny Wstęp Projekt branży elektrycznej przewiduje budowę oświetlenia drogowego zgodnie z obowiązującą normą PN-EN Wszystkie roboty wykonać zgodnie z obowiązującymi przepisami, normami oraz zasadami BHP. Wykonać należy wszystkie instalacje opisane w projekcie, narysowane w części rysunkowej wynikające z projektów związanych (projekt drogowy). Zasilanie oświetlenia drogowego (zakres ENERGA-OPERATOR SA) Zasilanie w energię elektryczną projektowanego oświetlenia przewidziano z sieci elektroenergetycznej ENERGA-OPERATOR SA. Moc przyłączeniowa 1kW. Zabezpieczenie przedlicznikowe wyłącznik nadmiarowo-prądowy bez członu zwarciowego (ogranicznik mocy) o prądzie znamionowym 10A. Miejsce przyłączenia: projektowana szafka pomiarowa ZP (P1-Rs/F, stacja T-5107, obw. 400), zgodnie z warunkami przyłączenia nr P/14/ Projektowane oświetlenie drogowe (zakres abonencki) Zaprojektowano oświetlenie drogowe w oparciu o obowiązującą normę PN-EN Oświetlenie dróg. Przyjęte kryteria (wg PN-EN 13201): a) jezdnia droga gminna Sytuacja świetlna: B2 Klasa oświetleniowa: ME5 Wymagania oświetleniowe dla klasy oświetleniowej: Klasa Wymagania oświetleniowa ME5 Luminancja średnia: Lśr [cd/m2] /minimum/ 0,5 Równomierność ogólna luminancji: U0 /minimum/ 0,35 Równomierność wzdłużna luminancji: UI /minimum/ 0,4 Olśnienie przeszkadzające: TI [%] /maksimum/ 15 Oświetlenie poboczy SR 0,5 Linia kablowa oświetlenia drogowego W miejscach projektowanych latarń oświetlenia drogowego S1 i S2 posadowić fundamenty prefabrykowane. Fundamenty zabezpieczyć przed wilgocią środkiem konserwującym np. abizolem. Od szafki oświetleniowej SO do słupa nr 5/1 wybudować linię kablową typu YAKXS 4x25 zgodnie z rysunkiem nr E-01. Kable układać zgodnie z rysunkiem na głębokości 0,7m, a pod jezdnią drogi na głębokości 0,8m w rurze osłonowej o średnicy Ф110mm. Długość całkowita kabla typu YAKXS 4x25 wynosi 205m. 4

5 Przejście kabla oświetleniowego pod nawierzchnią drogi wykonać metodą mechaniczną. Stosować rury przepustowe przeznaczone do bardzo trudnych warunków drogowych wykonane z polietylenu HDPE. W przypadku skrzyżowania i zbliżenia z istniejącą infrastrukturą podziemną stosować rury osłonowe zgodnie z normą N SEP-E-004. UWAGA: W rejonie projektowanej sieci oświetlenia na odcinku pomiędzy latarniami nr 1/1 oraz 2/1 istnieje znak osnowy geodezyjnej wysokościowej (słupek betonowy z bolcem). Podczas prac zabezpieczyć znak w sposób uniemożliwiający jego naruszenie. Zgodnie z prawem znaki geodezyjne podlegają ochronie. Sterowanie oświetlenia drogowego W miejscu wskazanym na rysunku nr E-01 posadowić na fundamencie prefabrykowanym szafkę oświetleniową SO. Szafkę SO uziemić. Wymagana rezystancja uziemienia Ruz 10Ω. Szafkę oświetleniową SO zasilić kablem typu YAKXS 4x35 z projektowanej /oddzielne opracowanie/ szafki pomiarowej ZP. Zastosowano szafkę z dwoma obwodami odbiorczymi. Sterowanie oświetleniem poprzez wyłącznik zmierzchowy, programator czasowy + kaskada. Czujnik wyłącznika zmierzchowego zainstalować na słupie latarni nr 1/1. Do czujnika ułożyć kabel typu YKXS 2x2,5. Szczegóły na rysunkach nr E-01, E-02. Latarnie oświetlenia drogowego Zaprojektowano latarnie oświetleniowe w postaci słupów stalowych ocynkowanych z wysięgnikami jedno i dwuramiennymi. Całkowita wysokość latarń - 9m. Słupy posadowić na fundamentach prefabrykowanych. Słupy wyposażyć w zaciski uziemiające. Słupy nr 1/1, 5/1 uziemić. Wymagana rezystancja uziemienia Ruz 10Ω. We wnękach słupowych zainstalować tabliczki bezpiecznikowe z możliwością podłączenia kabli w tzw. choinkę. Na żyle PEN przy tabliczce bezpiecznikowej w słupie pozostawić zapas kabla. Zacisk PEN tabliczki łączyć z zaciskiem uziemiającym wewnętrznym słupa linką miedzianą LYżo16. Dla oświetlenia zastosowano oprawy oświetlenia drogowego /obudowa aluminiowa malowana proszkowo, klosz płaski z hartowanego szkła/ ze źródłami sodowymi wysokoprężnymi mocy 70W. Zastosować oprawy oświetlenia drogowego z redukcją mocy 70W/50W. Oprawy oświetleniowe zasilić symetrycznie poprzez fazowanie. Oprawy zabezpieczyć bezpiecznikami topikowymi 6A (DO1/gG). Od tabliczki bezpiecznikowej do oprawy ułożyć przewód typu YDY 3x1,5. W przypadku zastosowania oprawy w II klasie ochronności przewodu ochronnego nie podłączać. Układanie kabli (N SEP-E-004) Kable linii oświetleniowej n.n. 0,4 kv układać na podsypce z piasku min.10 cm na głębokości min. 0,7 m, a pod jezdniami na głębokości 0,8 m (wierzch rury osłonowej). Kabel przysypać taką samą warstwą piasku, a następnie warstwą gruntu rodzimego o grubości 15 cm, na której należy ułożyć folię ostrzegawczą koloru niebieskiego dla kabla n.n. Pozostałą ziemią zasypać wykop, starannie ją ubijając, a nadmiar uformować w nasyp. Zasypanie rowów kablowych i zagęszczenie gruntu wykonać zgodnie z normą nr PN-S pkt Kabel należy układać w sposób wykluczający jego uszkodzenie przez zginanie lub skręcanie. Przy stacji transformatorowej, złączach kablowych, przepustach i innych większych przeszkodach terenowych 5

6 należy pozostawić min. 1,5 m zapas kabla w postaci pętli ułożonej w ziemi. Roboty ziemne w pobliżu urządzeń podziemnych wykonywać ręcznie. Linię kablową oznakować na całej długości za pomocą trwałych oznaczników rozmieszczonych w odstępach co 10 m i w miejscach charakterystycznych takich jak np.: mufy, przepusty, podejścia do stacji i złączy kablowych. Oznaczniki winny informować o typie, przekroju, przebiegu trasy i roku ułożenia kabla. Treść opisu na oznacznikach uzgodnić z Inwestorem. Na końcach linii kablowej zamocować tabliczki opisowe z naniesionym oznaczeniem kabla zgodnym z wymaganiami Inwestora. Całość prac zakończyć pomiarami oporności izolacji kabla. Przed zasypaniem kabla wykonać dokumentację powykonawczą, dokonać odbioru etapowego przy udziale przedstawicieli Inwestora, zlecić uprawnionej jednostce geodezyjnej wykonanie inwentaryzacji podaniem domiarów do stałych punktów w terenie, przy braku takowych trasę kabla oznakować widocznymi słupkami betonowymi. Przy układaniu kabli zachować przepisowe odległości dla zbliżeń i skrzyżowań, a w przypadkach kolizji stosować rury osłonowe. Rury osłonowe ułożone na słupach winny być odporne na promieniowanie UV. Przewidzieć układanie kabli wg rzędnych docelowych terenu. Ochrona przeciwporażeniowa Obowiązujący układ sieciowy to TN-C. Ochrona przed dotykiem pośrednim realizowana poprzez samoczynne wyłączenie zasilania zgodnie z PN-IEC z zastosowaniem bezpieczników topikowych. Ochronie podlegają wszystkie części przewodzące dostępne i obce mogące znaleźć się pod napięciem w warunkach zakłóceniowych. 5. Informacje dodatkowe Całość robót wykonać zgodnie z projektem, obowiązującymi przepisami, normami i Warunkami technicznymi wykonania i odbioru robót budowlano-montażowych oraz dokonać sprawdzenia odbiorczego. Roboty rozpocząć zgodnie z wydanym przez Starostwo Powiatowe pozwoleniem na budowę. Wszystkie prace objęte projektem wykonywać pod nadzorem osoby uprawnionej. Po zakończeniu prac całość zgłosić do odbioru końcowego. Do odbioru końcowego dołączyć komplet dokumentów powykonawczych Dokumentacja konieczna do odbioru końcowego robót Poniżej podajemy wykaz dokumentów koniecznych do dokonania odbioru technicznego urządzeń elektroenergetycznych. Dokumentacja powinna zawierać: pozwolenie na budowę wydane przez właściwy organ administracji państwowej, projekt budowlany, dokumentacja powykonawcza (projekt budowlany z wniesionymi zmianami w trakcie wykonawstwa), oświadczenie kierownika budowy o zakończeniu prac i uporządkowaniu terenu, oświadczenie kierownika robót, dziennik budowy, warunki techniczne zasilania, protokół etapowego odbioru linii, protokół pomiaru uziemień, protokół sprawdzenia rezystancji izolacji kabli (przewodów) elektrycznych, protokół z pomiarów parametrów oświetlenia drogowego. Dokumentacja powinna być przedłożona Komisji najpóźniej na 7 dni przed terminem odbioru obiektu. 6

7 6. Specyfikacja zastosowanych materiałów Latarnia oświetlenia drogowego S1: fundament prefabrykowany,betonowy zbrojony o wym.: [axh] 0,3mx1,5m słup stalowy, okrągły ocynkowany o wysokości 9m wysięgnik rurowy o wysokości 1m i wysięgu 1,5m oprawa ośw. drogowego, obudowa z aluminium malowana proszkowo, klosz płaski szklany, IP66, kąt uniesienia 0, sprawność 76,4% źródło o mocy 70W (sodowe, wysokoprężne), strumień źródła 6600 lm, Redukcja mocy 70W/50W. Latarnia oświetlenia drogowego S2: fundament prefabrykowany,betonowy zbrojony o wym.: [axh] 0,3mx1,5m słup stalowy, okrągły ocynkowany o wysokości 8m wysięgnik rurowy o wysokości 1m i wysięgu 1,5m i wysięgnik rurowy wysokości 1m i wysięgu 2m, oprawa ośw. drogowego, obudowa z aluminium malowana proszkowo, klosz płaski szklany, IP66, kąt uniesienia 0 i kąt uniesienia 5 - oprawa ul. Widokowa, sprawność 76,4% 2x źródło o mocy 70W (sodowe, wysokoprężne),strumień źródła 6600 lm, Redukcja mocy 70W/50W. Osłony otaczające wykonane z polietylenu HDPE: - rury osłonowe do kabli elektroenergetycznych np.: DVK110 lub równoważne, - rury osłonowe do kabli elektroenergetycznych np.: SRS110 lub równoważne. Osłony otaczające dwudzielnez polietylenu HDPE: - rury osłonowe dzielone do kabli elektroenergetycznych A 110PS lub równoważne, - rury osłonowe dzielone do kabli elektroenergetycznych A 160PS lub równoważne. Szafka oświetleniowa SO 2 obwodowa : Fundament betonowy zbrojony - prefabrykowany Obudowa wykonana z materiałów izolacyjnych stopień ochrony min IP 43 Układ sterowania: programator czasowy, przekaźnik zmierzchowy, kaskada Filtr wyższych harmonicznych Rozłącznik bezpiecznikowy /zabezpieczenie główne/ o prądzie znamionowym min 125A Zabezpieczenia obwodów odbiorczych /podstawy bezpiecznikowe lub rozłączniki bezpiecznikowe na bezpieczniki małogabarytowe/ Listwy zaciskowe na kabel o przekroju 35mm 2 Kable YKXS: kable elektroenergetyczne z żyłami miedzianymi o izolacji z polietylenu usieciowanego na napięcie robocze 0,6/1kV. Kable elektroenergetyczne YAKXS: kable elektroenergetyczne z żyłami aluminiowymi o izolacji z polietylenu usieciowanego na napięcie robocze 0,6/1kV. Przewody YDY: przewody elektroenergetyczne do układania na stałe, z żyłami miedzianymi jednodrutowymi, o izolacji i powłoce polwinitowej, okrągłe na napięcie robocze 450V/750V. 7

8 7. Opis do projektu zagospodarowania terenu Przedmiot inwestycji: Budowa oświetlenia drogowego ulicy Sportowej w Pszczółkach. Istniejący stan zagospodarowania działek. Istniejąca infrastruktura podziemna i naziemna: sieć elektroenergetyczna nn-0,4kv sieci sanitarne sieci teletechniczne Projektowane zagospodarowanie działki lub terenu. Budowa oświetlenia drogowego fragmentu ulicy Sportowej dz. nr 94/1, 459/1, 459/2. Zestawienie powierzchni poszczególnych części zagospodarowania działki budowlanej lub terenu. Powierzchnia terenu objęta projektem zagospodarowania wynosi 71m 2. Dane określające wpływ eksploatacji górniczej na działkę lub teren zamierzenia budowlanego, znajdującego się w granicach terenu górniczego. Projektowane zamierzenie budowlane nie znajduje się na terenie górniczym. Informację i dane o charakterze i cechach istniejących i przewidywanych zagrożeń dla środowiska oraz higieny i zdrowia użytkowników projektowanych obiektów budowlanych i ich otoczenia w zakresie zgodnym z przepisami odrębnymi. Planowana inwestycja nie jest ujęta w katalogu przedsięwzięć określonych w Rozporządzeniu Rady Ministrów z dnia 9 listopada 2010r. w sprawie określenia rodzajów przedsięwzięć mogących znacząco oddziaływać na środowisko (Dz. u. nr 213, poz. 1397). Inne konieczne dane wynikające ze specyfiki, charakteru i stopnia skomplikowania obiektu budowlanego lub robót budowlanych. Roboty budowlane wykonywane w zakresie inwestycji nie są skomplikowane. 8

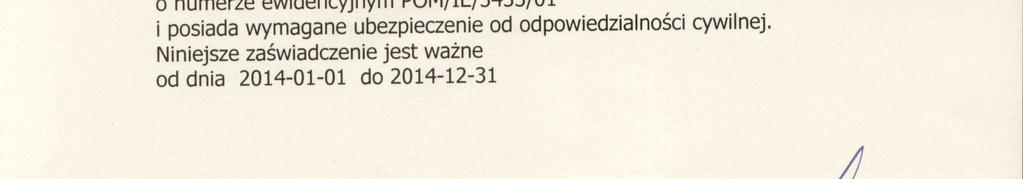

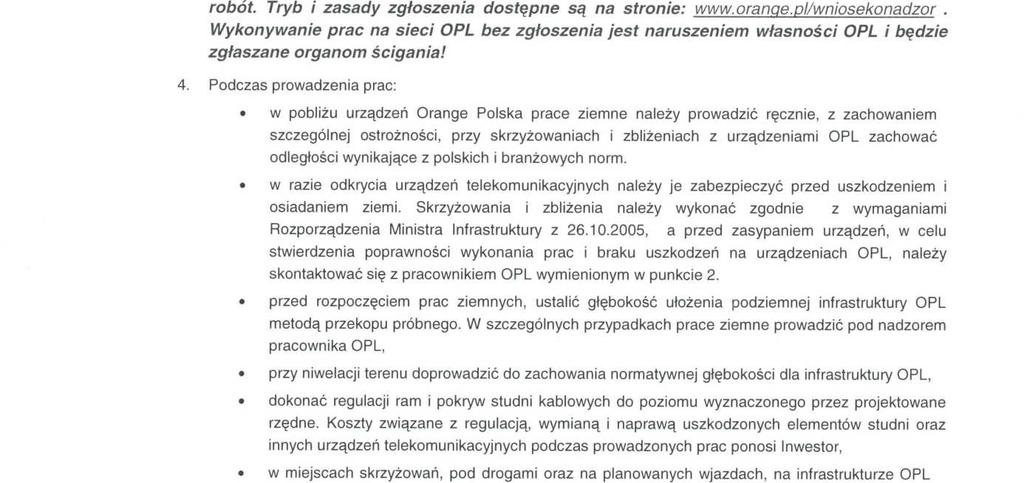

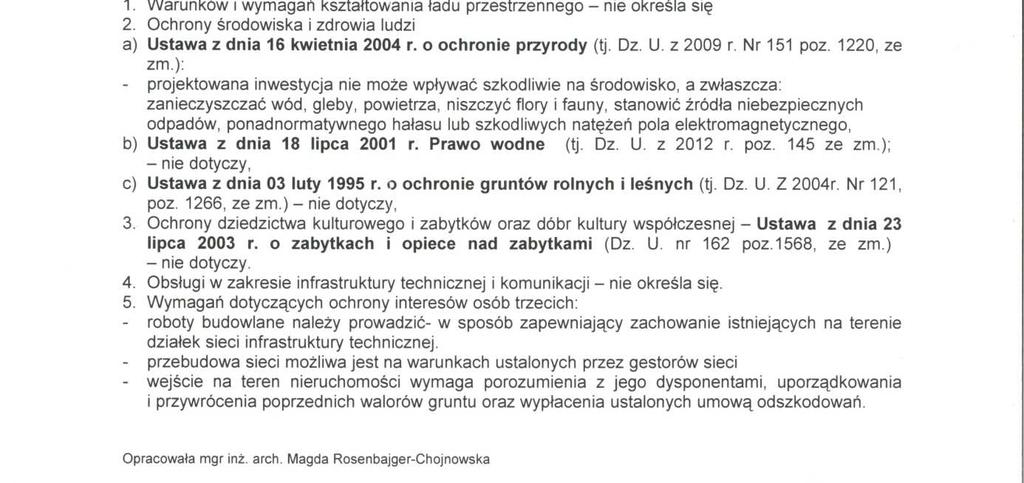

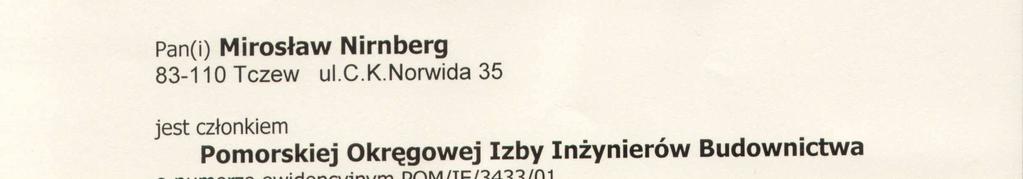

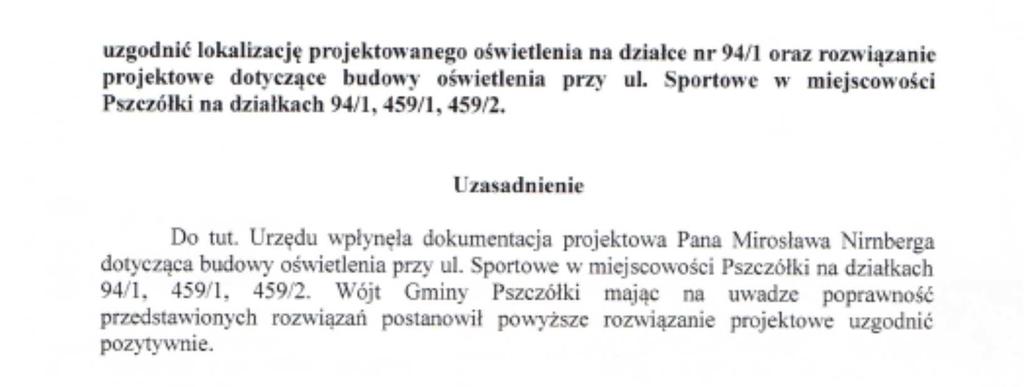

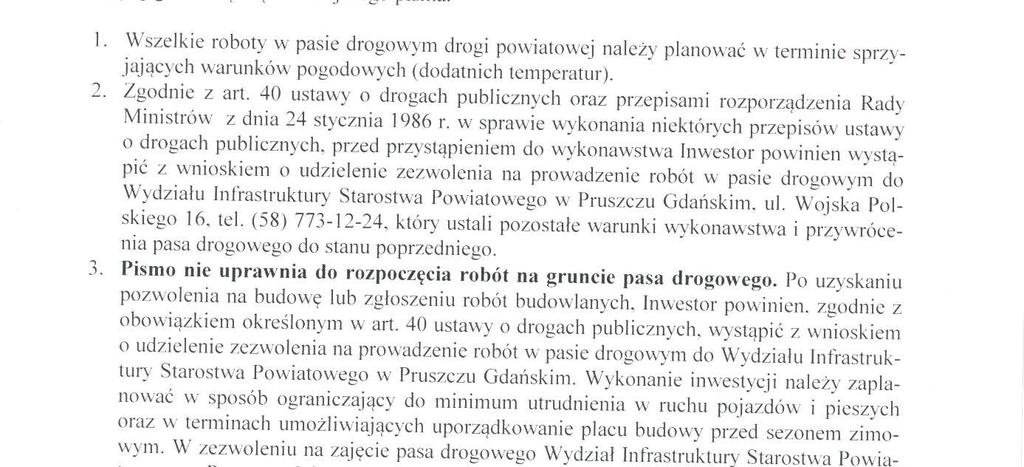

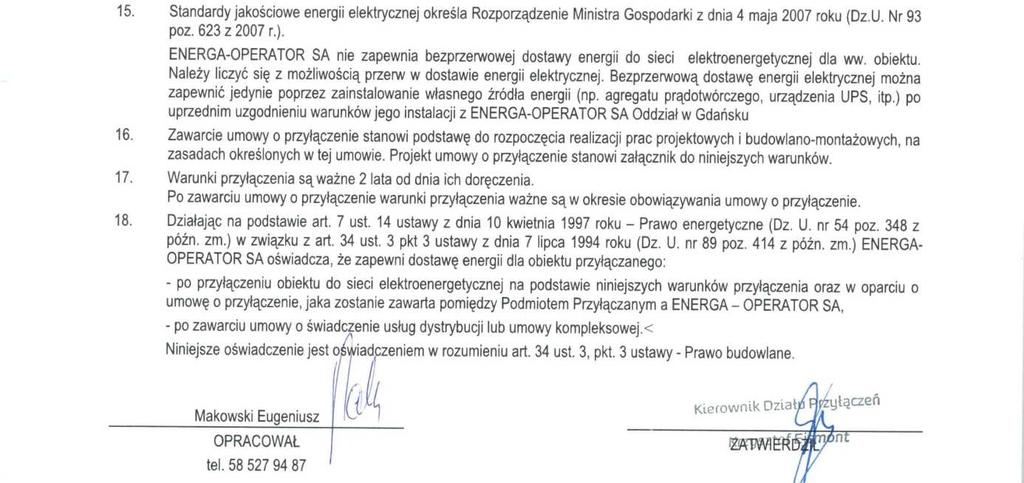

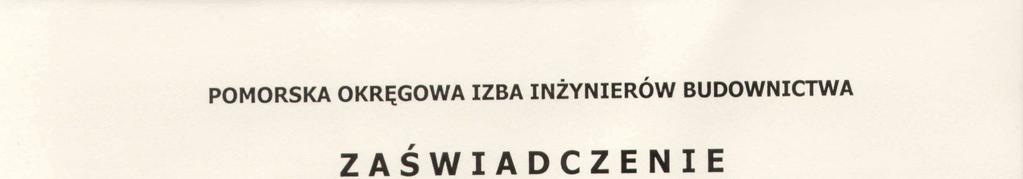

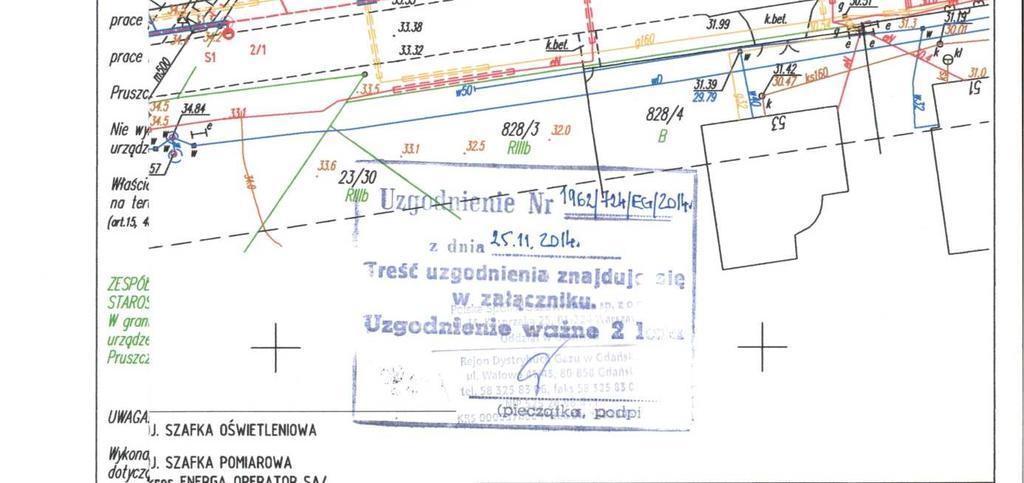

9 8. Załączniki Uprawnienia projektowe autorów projektu Zaświadczenia z Pomorskiej Izby Inżynierów Budownictwa Decyzja o ustaleniu lokalizacji celu publicznego Uzgodnienie trasy oświetlenia drogowego z Inwestorem Decyzja Wydziału Infrastruktury ze Starostwa Powiatowego w Pruszczu Gdańskim Warunki przyłączenia z ENERGA-OPERATOR SA Uzgodnienie oświetlenia drogowego z ENERGA-OPERATOR SA Uzgodnienie oświetlenia drogowego z Zakładem Wodociągów i Kanalizacji sp. z o.o. Uzgodnienie oświetlenia drogowego z ORANGE POLSKA Warunki techniczne dla budowy oświetlenia drogowego z firmy EXATEL Uzgodnienie oświetlenia drogowego z PSG w Gdańsku Kopia z narady koordynacyjnej RUDP Pruszcz Gdański 9

10 10

11 11

12 12

13 13

14 14

15 15

16 16

17 17

18 18

19 19

20 20

21 21

22 22

23 23

24 24

25 25

26 26

27 27

28 28

29 29

30 30

31 31

32 32

33 33

34 34

35 35

36 36

37 37

38 38

39 39

40 40

41 41

42 9. Wykaz właścicieli nieruchomości na których zaprojektowano oświetlenie drogowe Województwo: pomorskie Imię i nazwisko lp właścicielanazwa instytucji (dzierżawca) 1 Gmina Pszczółki 2 wł. Skarb Państwa uż. Dyrekcja Okręgowa Dróg Krajowych w Gdańsku zarządca: Powiat Gdański Województwo: pomorskie Miejsce Zamieszkania (siedziba Gmina Pszczółki Pszczółki Ul. Subisława Gdańsk Jednostka ewidencyjna: _2-Pszczółki Mapy Numer Obręb: Działki [0003] Pszczółki Rodzaj użytków 1 94/1 dr 1 459/1, 459/2 dr Uwagi 42

43 43

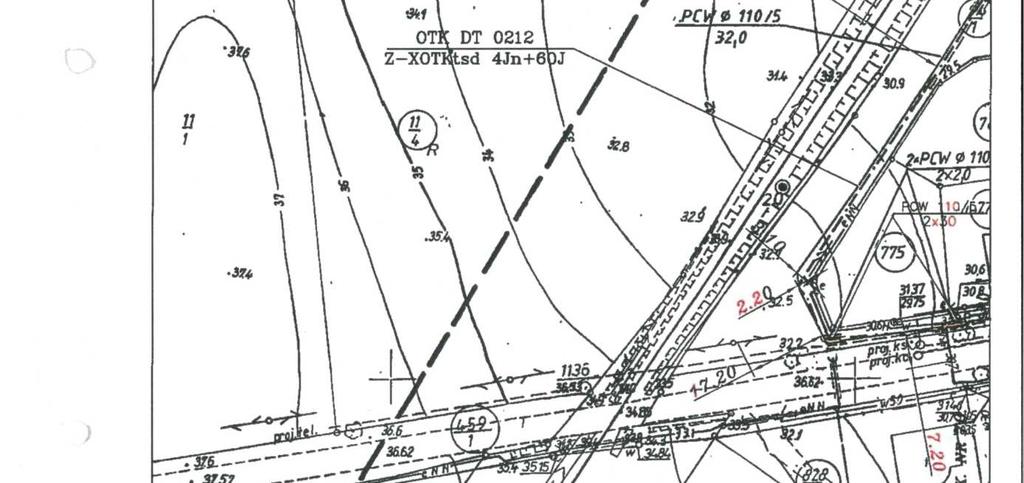

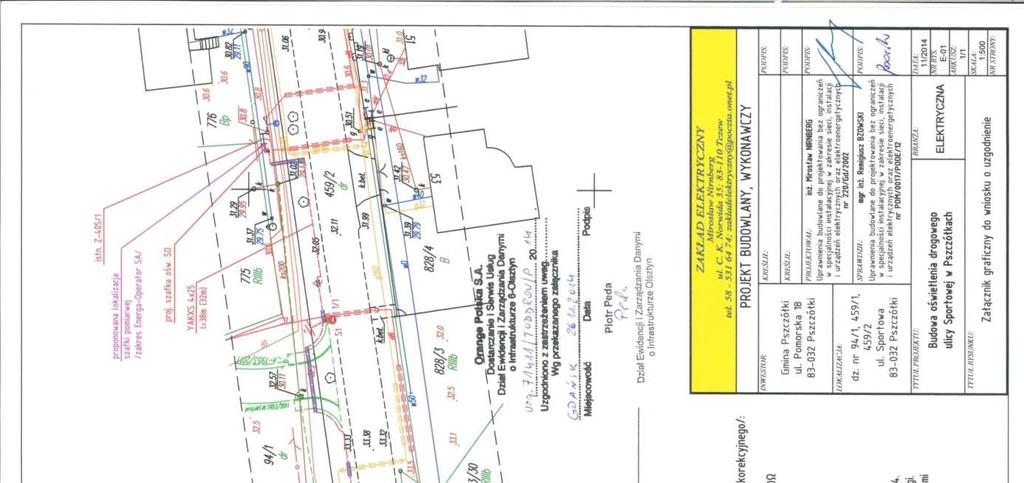

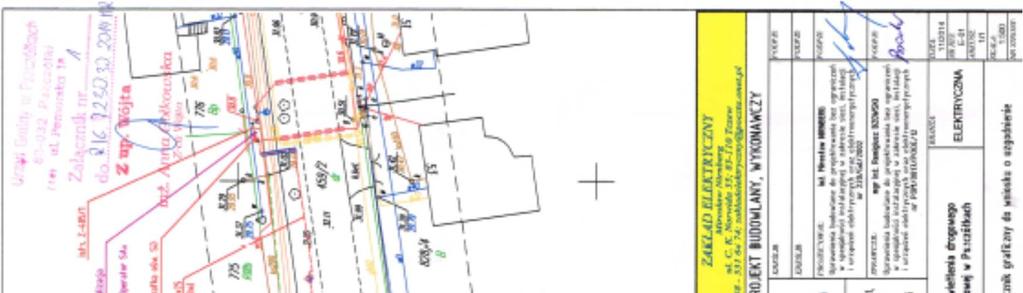

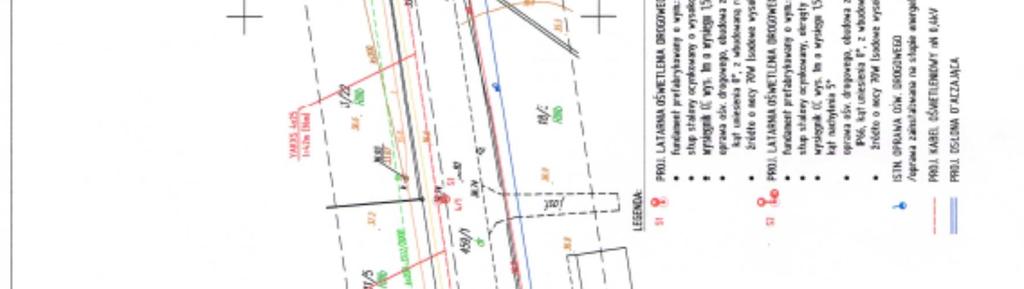

44 10. Kopia mapy ewidencyjnej z naniesiona trasą linii oświetlenia drogowego 44

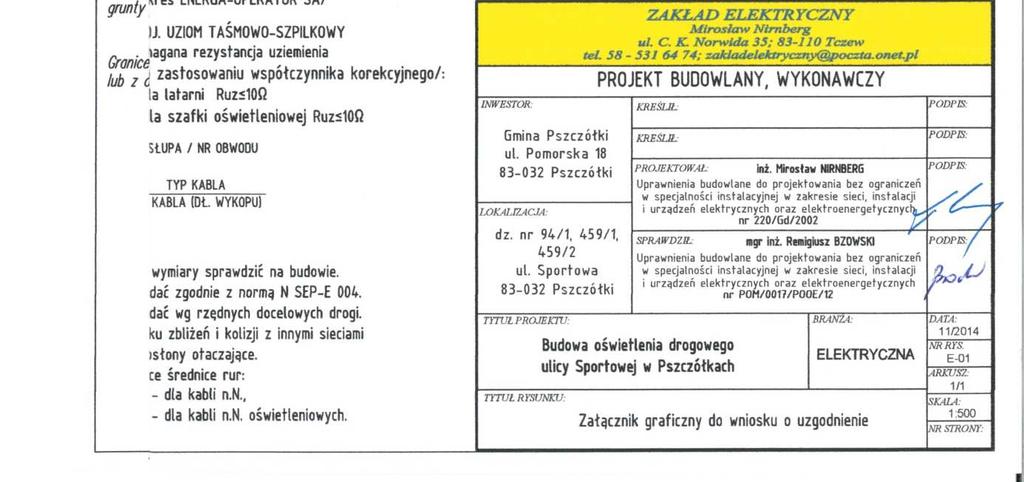

45 proj. linia oświetlenia drogowego INWESTOR: Gmina Pszczółki ul. Pomorska Pszczółki LOKALIZACJA: dz. nr 94/1, 459/1, 459/2 ul. Sportowa Pszczółki PROJEKT BUDOWLANY KREŚLIŁ: KREŚLIŁ: PROJEKTOWAŁ: inż. Mirosław NIRNBERG Uprawnienia budowlane do projektowania bez ograniczeń w specjalności instalacyjnej w zakresie sieci, instalacji i urządzeń elektrycznych oraz elektroenergetycznych nr 220/Gd/2002 SPRAWDZIŁ: mgr inż. Remigiusz BZOWSKI Uprawnienia budowlane do projektowania bez ograniczeń w specjalności instalacyjnej w zakresie sieci, instalacji i urządzeń elektrycznych oraz elektroenergetycznych nr POM/0017/POOE/12 PODPIS: PODPIS: PODPIS: PODPIS: TYTUŁ PROJEKTU: Budowa oświetlenia drogowego ulicy Sportowej w Pszczółkach TYTUŁ RYSUNKU: BRANŻA: Kopia mapy ewidencyjnej z naniesioną trasą oświetlenia drogowego. DATA: 11/2014 NR RYS. EW-01 ARKUSZ: 1/1 SKALA: 1:1000 NR STRONY:

46 11. Zestawienie podstawowych materiałów Oświetlenie drogowe l.p. materiał ilość [szt, kpl, m] 1 kabel YAKXS 4x35 5 m 2 kabel YAKXS 4x m 3 kabel YKXS 2x2,5 38 m 4 Uziom ochronny 3 szt 5 fundament prefabrykowany słupa 0,3m x 1,5m 5 szt 6 rury osłonowe dzielone A 110PS 4 m 7 Przewiert sterowany 26,5 m 8 Rury DVK m 9 rury osłonowe SRS m 10 Latarnia S1 4 kpl 11 Latarnia S2 1 kpl 46

47 12. Obliczenia techniczne Obliczenia linii kablowej oświetlenia drogowego TAB. 1 Obliczenia oświetlenia wykonano przy pomocy programu obliczeniowego. Do obliczeń zastosowano pliki z danymi fotometrycznymi opraw otrzymane od producentów opraw. Wszystkie obliczenia dały wynik pozytywny. Wydruki z wynikami obliczeń zostały załączone na końcu projektu. W przypadku zmiany typu opraw konieczne jest wykonanie obliczeń oświetlenia, ponieważ każdy typ oprawy posiada odmienne parametry świetlne. 47

48 obiekt: linia kablowa oświetlenia drogowego ulicy Sportowej w Pszczółkach projektant : Mirosław Nirnberg nazwa odbioru Element obwodu zwarciowego moc przyłącz. Odbioru moc przyłącz. w punkcie /suma/ ilość odbior. / wsp. jednocz. moc oblicz. (rosnąco) Prąd Obl. Długość linii Tab. 1. OBLICZENIA I DOBÓR LINII n.n. 0,4 kv LINIA KABLOWA OŚWIETLENIA DROGOWEGO Przewód / kabel / element sieci Parametry impedancyjne L.p. cos φ przekrój Impedancja typ Składowe całkow. typ typ typ opraw odcinka Pp Pp Po Io Idd Idd*1,45 Zabezp. tw=0,4s tw=5s tw=1h In In In ΔU ΔU Kj (*) [ kw ] [ kw ] [ kw ] [ A ] [ m ] [ mm 2 ] R [ Ω ] X [ Ω ] Z [ Ω ] Zc [ Ω ] [ A ] [ A ] [ m ] Iz [ A ] In [ A ] Ia [ A ] Ia [ A ] Ia [ A ] [ A ] [ A ] [ A ] [ % ] [ % ] > 9 28 < > 9 17 > > > 9 27 > 9 23 < < < < > < < < < 17 1 istn. stacja transformatorowa T-5107 /250kVA/ 0,008 0,028 0,029 istn. Z ,5 4 0,66 27,39 0,95 41,6 60 YAKY 4x 120 0,015 0,004 0, , ,245 0,245 istn. słup ,5 20,5 2 0,88 18,04 0,95 27,4 120 AsXSn 4x 70 0,053 0,010 0, , ,552 0,797 istn. słup ,00 0,95 12,2 114 AsXSn 4x 70 0,051 0,009 0, ,233 1,029 istn. Z-405/ ,00 0,95 12,2 19 YAKY 4x 35 0,016 0,001 0,016 0, , ,6 0,078 1,107 Zabezpieczenie proj. szafki SO w złączu kablowo-pomiarowym 2 SO proj. szafka ośw. /Zakres abonencki/ 0, ,42 0,85 0,7 5 YAKY 4x 35 0,004 0,000 0,004 0,075 87,32 126, , ,50 ETIMAT T 6 10 ETIMAT T 10 0,001 1,031 3 słup nr 1/1 obwód nr 1 0,07 0, ,42 0,85 0,7 38 YAKY 4x 25 0,033 0,003 0, ,011 1,042 4 słup nr 2/1 0,07 0, ,35 0,85 0,6 46 YAKY 4x 25 0,040 0,003 0, ,012 1,053 9 słup nr 3/1 0,07 0, ,28 0,85 0,5 42 YAKY 4x 25 0,036 0,003 0, ,008 1, słup nr 4/1 0,07 0, ,21 0,85 0,4 42 YAKY 4x 25 0,036 0,003 0, ,006 1, słup nr 5/1 0,14 0, ,14 0,85 0,7 37 YAKY 4x 25 0,032 0,003 0,032 0,173 77,0 111, ,5 0,022 1,091 Zabezpieczenie słupów w proj. szafce SO 24 9,60 WTN-00/gG 6 6 WTN-00/Gg 6 Podsumowanie linii od szafki oświetleniowej SO w kier. obwodu nr 1: Impeda ncja obciążenie długotrwałe dopuszcz. obciążenie dopuszcz. 1-godz. 0, ,42 0,85 0,7 523,0 YAKY 4x 25 0,17 410,0 1065,5 1,09 Długość odcinka pętli zwarcia Prąd zwarcia zabezpieczenie Prąd znamion. Istn. Prąd wyłączalny zabezpieczenia. Istniej. / projekt. Max. zabezpieczenie zabezpieczenia projektowane wielkość min. wielkość max. dobrano prąd znamionow y strona: spadek napięcia cząstkowy spadek napięcia w punkcie gdzie : du % = du1 % du10 % gdzie : du i = ( Pi x li x 10 5 / 35 x S x ) dla przewodów kabli wykonanych z aluminium gdzie : du i = ( Pi x li x 10 5 / 57 x S x ) dla przewodów kabli wykonanych z miedzi (*) - kj dla oświetlenia przyjęto kj=1, dla pozostałych odbiorów wg N SEP-E numer kolumny 24 < 20 zależności Idd = 76,96A dla kabla typu YAKY 4x25 przyjęto, po uwzględnieniu współczynnika 0,74 dla kabli ułożonych w przepustach kablowych o długości powyżej 6m. Idd = 87,32A dla kabla typu YAKY 4x35 przyjęto, po uwzględnieniu współczynnika 0,74 dla kabli ułożonych w przepustach kablowych o długości powyżej 6m. 218

49 13. Informacja dotycząca bezpieczeństwa i ochrony ony zdrowia Nazwa i adres obiektu budowlanego: BUDOWA OŚWIETLENIA DROGOWEGO ULICY SPORTOWEJ W PSZCZÓŁKACH Działki nr 94/1, 459/1, 459/2 Obręb nr 0003 Pszczółki Imię i nazwisko lub nazwa Inwestora i jego adres: GMINA PSZCZÓŁKI ul. Pomorska Pszczółki Projektant: inż. Mirosław Nirnberg Tczew, ul. C.K. Norwida 35 49

50 1. Zakres robót oraz kolejność realizacji: wykopy pod linię kablową 0,4kV posadowienie fundamentów słupów i szafki oświetleniowej, montaż latarni oświetlenia drogowego i szafki oświetleniowej. 2. Wykaz istniejących obiektów budowlanych: droga gminna, linie kablowe n.n. 0,4kV uzbrojenie terenu. 3. Wskazanie elementów zagospodarowania działki lub terenu, które mogą stwarzać zagrożenie dla bezpieczeństwa i zdrowia ludzi: droga gminna, linie kablowe n.n. 0,4kV uzbrojenie terenu. 4. Wskazanie dotyczące przewidywanych zagrożeń występujących podczas realizacji robót budowlanych, określające skalę i rodzaje zagrożeń oraz miejsce i czas wystąpienia: Skala Rodzaj zagrożenia Miejsce Czas wystąpienia wysoka Porażenie prądem o napięciu 0,4kV Linia oświetlenia drogowego Budowa linii kablowych 0,4kV Prace kontrolno-pomiarowe wysoka Upadek z wysokości ponad 5m Linia oświetlenia drogowego Montaż latarni oświetlenia drogowego niska Potrącenie pojazdem samochodowym Droga gminna Budowa linii oświetlenia drogowego 5. Wskazanie sposobu prowadzenia instruktażu pracowników przed przystąpieniem do realizacji robót szczególnie niebezpiecznych: Szkolenie takie powinno być przeprowadzone przez osoby posiadające kwalifikacje formalne i odpowiednio przygotowane merytorycznie do prowadzenia instruktażu. Program szkolenia obejmuje: szkolenie pracowników w zakresie bhp, zasady postępowania w przypadku wystąpienia zagrożenia, zasady bezpośredniego nadzoru nad pracami szczególnie niebezpiecznymi przez wyznaczone w tym celu osoby, zasady stosowania przez pracowników środków ochrony indywidualnej oraz odzieży i obuwia roboczego, Pracownicy powinni wysłuchać instruktażu i potwierdzić ten fakt własnoręcznym podpisem. 50

51 6. Wskazanie środków technicznych i organizacyjnych, zapobiegających niebezpieczeństwom wynikającym z wykonywania robót budowlanych w strefach szczególnego zagrożenia zdrowia lub w ich sąsiedztwie, w tym zapewniającym bezpieczną i sprawną komunikację, umożliwiającą szybką ewakuację na wypadek pożaru, awarii i innych zagrożeń: Zagospodarowanie terenu budowy wykonuje się przed rozpoczęciem robót budowlanych, co najmniej w zakresie: ogrodzenia terenu i wyznaczenia stref niebezpiecznych folią koloru biało-czerwonego, wykonania dróg, wyjść i przejść dla pieszych, doprowadzenia energii elektrycznej oraz wody odprowadzenia ścieków lub ich utylizacji, urządzenia pomieszczeń higieniczno-sanitarnych i socjalnych, zapewnienia oświetlenia naturalnego i sztucznego, zapewnienia właściwej wentylacji, zapewnienia łączności telefonicznej, urządzenia składowisk materiałów i wyrobów, Ponadto nie wykonywać prac: po zmroku, ani w warunkach złej widoczności, pod napięciem z wyjątkiem prac pomiarowych, Pomiary elektryczne powinny wykonywać dwie osoby, w tym co najmniej jedna z uprawnieniami do wykonywania pomiarów. Uwaga, na wypadek zagrożenia należy opuścić miejsce robót najkrótszą możliwą drogą prowadzącą poza strefę zagrożenia. Roboty wykonać w oparciu o instrukcję bezpiecznego wykonywania robót budowlanych zgodnie z rozporządzeniem z 6 lutego 2003 w sprawie bezpieczeństwa i higieny pracy podczas wykonywania robót budowlanych. W planie bezpieczeństwa i ochrony zdrowia, należy uwzględnić specyfikę następujących rodzajów robót budowlanych: 1. których charakter, organizacja lub miejsce prowadzenia stwarza szczególnie wysokie ryzyko powstania zagrożenia bezpieczeństwa i zdrowia ludzi, a w szczególności przysypania ziemią lub upadku z wysokości: a) wykonywanie wykopów o ścianach bez rozparcia o głębokości większej niż 1,5m oraz wykopów o bezpiecznym nachyleniu ścian o głębokości większej niż 3,0m. b) roboty, przy których wykonaniu występuje ryzyko upadku z wysokości ponad 5,0m c) rozbiórki obiektów budowlanych o wysokości powyżej 8m d) roboty wykonywane na terenie czynnych zakładów przemysłowych, e) montaż, demontaż i konserwacja rusztowań przy budynkach wysokich i wysokościowych, f) roboty wykonywane przy użyciu dźwigów lub śmigłowców, g) roboty wykonywane pod lub w pobliżu przewodów linii elektroenergetycznych, w odległości liczonej poziomo od skrajnych przewodów, mniejszej niż: -3,0m dla linii o napięciu znamionowym nie przekraczającym 1kV, -5,0m dla linii o napięciu znamionowym powyżej 1kV, lecz nie przekraczającym 15kV, -10,0m dla linii o napięciu znamionowym powyżej 15kV, lecz nie przekraczającym 30kV, -15,0m dla linii o napięciu znamionowym powyżej 30kV, lecz nie przekraczającym 110kV. h) roboty wykonywane w pobliżu linii kolejowych. 51

52 2) przy prowadzeniu których występują działania substancji chemicznych lub czynników biologicznych zagrażających bezpieczeństwu i zdrowiu ludzi; 3) stwarzających zagrożenie promieniowaniem jonizującym; 4) prowadzonych w pobliżu linii wysokiego napięcia lub czynnych linii komunikacyjnych; 5) stwarzających ryzyko utonięcia pracowników; 6) prowadzonych w studniach, pod ziemią i w tunelach; 7) wykonywanych przez kierujących pojazdami zasilanymi z linii napowietrznych; 8) wykonywanych w kesonach, z atmosferą wytwarzaną ze sprężonego powietrza; 9) wymagających użycia materiałów wybuchowych; 10) prowadzonych przy montażu i demontażu ciężkich elementów prefabrykowanych. W oparciu o w/w Informacje dotyczące bezpieczeństwa i ochrony zdrowia, kierownik budowy winien opracować Plan bezpieczeństwa i ochrony zdrowia. Bezpośredni nadzór nad bezpieczeństwem i higieną pracy na stanowiskach pracy sprawują odpowiednio kierownik budowy (kierownik robót) oraz mistrz budowlany, stosownie do zakresu obowiązków. 52

53 14. Oświadczenia zespołu projektowego Oświadczam, że wykonany projekt budowlany branży elektrycznej budowy oświetlenia drogowego ulicy Sportowej w Pszczółkach został sporządzony zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej. Projektował: Zakres uprawnień: Podpis: inż. Mirosław NIRNBERG Uprawnienia budowlanedo projektowania bez ograniczeń w specjalności instalacyjnej w zakresie sieci, instalacji i urządzeń elektrycznych oraz elektroenergetycznych upr. nr: 220 / Gd / 2002 Sprawdził: Zakres uprawnień: Podpis: mgr inż. Remigiusz BZOWSKI Uprawnienia budowlanedo projektowania bez ograniczeń w specjalności instalacyjnej w zakresie sieci, instalacji i urządzeń elektrycznych oraz elektroenergetycznych upr. nr: POM/0017/POOE/12 53

54 15. Spis rysunków, wyniki obliczeń oświetlenia drogowego Rys. nr E-01 PROJEKT ZAGOSPODAROWANIA TERENU. PLAN OŚWIETLENIA DROGOWEGO. Rys. nr E-02 SCHEMAT IDEOWY UKŁADU ZASILANIA. WIDOK I SCHEMAT SZAFKI OŚWIETLENIOWEJ. SCHEMAT INSTALACJI OŚWIETLENIA DROGOWEGO. Rys. nr E-03 WYMOGI UKŁADANIA KABLI ELEKTROENERGETYCZNYCH. WYNIKI OBLICZEŃ OŚWIETLENIA DROGOWEGO. 54

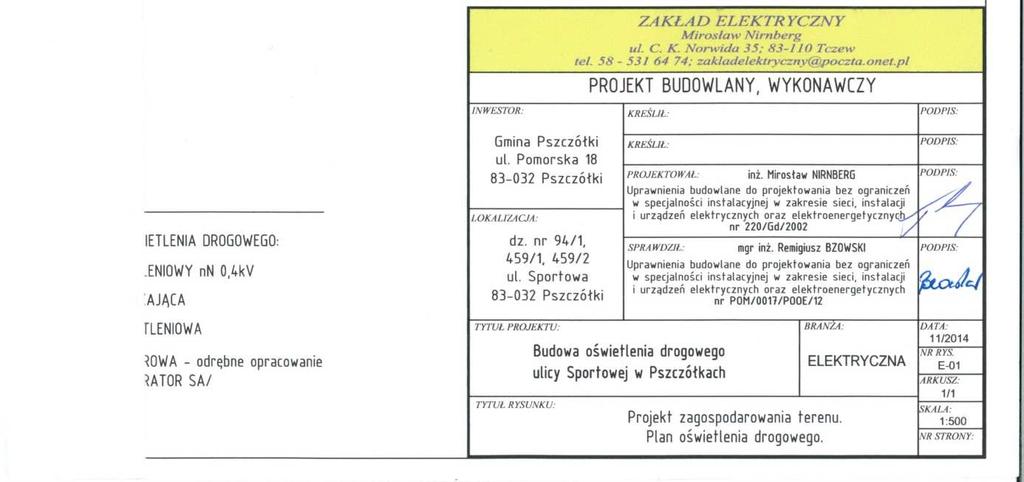

55 INWESTOR: Gmina Pszczółki ul. Pomorska Pszczółki LOKALIZACJA: dz. nr 94/1, 459/1, 459/2 ul. Sportowa Pszczółki TYTUŁ PROJEKTU: TYTUŁ RYSUNKU: KREŚLIŁ: KREŚLIŁ: PROJEKTOWAŁ: Uprawnienia budowlane do projektowania bez ograniczeń w specjalności instalacyjnej w zakresie sieci, instalacji i urządzeń elektrycznych oraz elektroenergetycznych nr 220/Gd/2002 SPRAWDZIŁ: Uprawnienia budowlane do projektowania bez ograniczeń w specjalności instalacyjnej w zakresie sieci, instalacji i urządzeń elektrycznych oraz elektroenergetycznych nr POM/0017/POOE/12 BRANŻA: PODPIS: PODPIS: PODPIS: PODPIS: DATA: 11/2014 NR RYS. E-01 ARKUSZ: 1/1 SKALA: 1:500 NR STRONY:

56 F1 F2 UKŁAD STEROWANIA L1 Scn Sw Scn A2 A1 Ppcn 1 2 AUTOMAT. 1 0 RĘCZNE 2 Pcn FR B1 Bi-Gs SZAFKA POMIAROWA /zakres ENERGA - OPERATOR SA oddzielne opracowanie/ zasilanie oświetlenia drogowego - 1kW FILTR WYŻSZYCH HARMONICZNYCH CL45 F DO2N/3-K L1 L2 L3' obw. nr 1 CL45 Układ sterowania Programator czasowy Przekaźnik zmierzchowy Kaskada Sw Ppw 0 A2 A1 1 2 FR 321 RECZNE 2 Ppw AUTOMAT. 1 A2 A1 3 2 SM 300 ZEGAR 1 2 PCm. Pw 6 25 B2 Bi-Gs RBK-00 Układ sterowania FILTR WYŻSZYCH HARMONICZNYCH Scn CL-45 Sw CL WTN-00/gG 6A L1 L2 L3 LTL00 PEN F2 63 DO2N/3-K L1 L2'L rezerwa PEN Ppcn A2 A1 SM 316 A1 1 A N 6 Grasslin B3 L PE N LZ 6 x 35 PEN PEN Programator czasowy Przekaźnik zmierzchowy Kaskada 3 DO1N-K YKXS 2x2,5 kier. czujka latarnia nr 1/1 OCHRONA PRZED DOTYKIEM POŚRENIM: SZYBKIE SAMOCZYNNE WYŁĄCZENIE ZASILANIA SIEĆ ROZDZIELCZA 0,4kV - UKŁAD TN-C Ruz. 10 proj. YKXS 2x2,5 l=38m (32m) (kier. słup nr 1/1) proj. YAKXS 4x35+FeZn 25x4 l = 5m (1m) /zakres abonencki/ proj. YAKXS 4x25 l=38m (32m) proj. szafka ośw. SO UWAGI: 1. Wszystkie wymiary sprawdzić na budowie. 2. Kable układać zgodnie z normą N SEP-E Kable układać wg rzędnych docelowych drogi. 4. W przypadku zbliżeń i kolizji z innymi sieciami stosować osłony otaczające. 5. Obowiązujące średnice rur: 5.1. Ø110 - dla kabli n.n., 5.2. Ø110 - dla kabli n.n. oświetleniowych. 5/1 S2 proj. YAKXS 4x25 l=37m (31m) 4/1 S1 proj. YAKXS 4x25 l=42m (36m) 3/1 S1 proj. YAKXS 4x25 l=42m (36m) 2/1 S1 proj. YAKXS 4x25 l=46m (40m) 1/1 S1 proj. YAKXS 4x35 l = 5m (1m) ZP proj. YKXS 2x2,5 l=42m (32m) (do czujnika zmierzchowego) LEGENDA: S1 S2 PROJ. LATARNIA OŚWIETLENIA DROGOWEGO: fundament prefabrykowany o wym.: [axh] 0,3mx1,5m słup stalowy ocynkowany o wysokości 9m wysięgnik OC wys. 1m o wysięgu 1,5m, kąt nachylenia 5 oprawa ośw. drogowego, obudowa z aluminium, klosz płaski szklany, IP66, kąt uniesienia 0, z wbudowaną redukcją mocy 70W/50W źródło o mocy 70W (sodowe wysokoprężne) PROJ. LATARNIA OŚWIETLENIA DROGOWEGO: fundament prefabrykowany o wym.: [axh] 0,3mx1,5m słup stalowy ocynkowany, okrągły o wysokości 9m wysięgnik OC wys. 1m o wysięgu 1,5m i 2m (od strony ul. Widokowej) kąt uniesienia 5 oprawa ośw. drogowego, obudowa z aluminium, klosz płaski szklany, IP66, kąt uniesienia 0, z wbudowaną redukcją mocy 70W/50W źródło o mocy 70W (sodowe wysokoprężne) SO ZP 5/1 YAKY 4x25 l=46m (40m) PROJ. SZAFKA OŚWIETLENIOWA PROJ. SZAFKA POMIAROWA /zakres ENERGA-OPERATOR SA/ PROJ. UZIOM TAŚMOWO-SZPILKOWY wymagana rezystancja uziemienia /po zastosowaniu współczynnika korekcyjnego/: - dla latarni Ruz 10Ω - dla szafki oświetleniowej Ruz 10Ω NR SŁUPA / NR OBWODU TYP KABLA DŁ. KABLA (DŁ. WYKOPU) INWESTOR: Gmina Pszczółki ul. Pomorska Pszczółki LOKALIZACJA: dz. nr 94/1, 459/1, 459/2 ul. Sportowa Pszczółki PROJEKT BUDOWLANY KREŚLIŁ: KREŚLIŁ: PODPIS: PODPIS: PROJEKTOWAŁ: inż. Mirosław NIRNBERG PODPIS: Uprawnienia budowlane do projektowania bez ograniczeń w specjalności instalacyjnej w zakresie sieci, instalacji i urządzeń elektrycznych oraz elektroenergetycznych nr 220/Gd/2002 SPRAWDZIŁ: mgr inż. Remigiusz BZOWSKI PODPIS: Uprawnienia budowlane do projektowania bez ograniczeń w specjalności instalacyjnej w zakresie sieci, instalacji i urządzeń elektrycznych oraz elektroenergetycznych nr POM/0017/POOE/12 PROJ. KABEL OŚWIETLENIOWY nn 0,4kV TYTUŁ PROJEKTU: Budowa oświetlenia drogowego ulicy Sportowej w Pszczółkach TYTUŁ RYSUNKU: BRANŻA: Schemat układu zasilania. Widok i schemat szafki oświetleniowej. Schemat instalacji oświetlenia drogowego. DATA: 11/2014 NR RYS. E-02 ARKUSZ: 1/1 SKALA: NR STRONY:

57 POD DROGĄ LUB SZOSĄ POD ISTNIEJĄCYM KABLEM 2 5 0,8m 1m 0,25m >0,15m kable do 30kV 0,5m oświetl. ulic 0,7m 1 kv 0,8m >1 kv 30kV PRZY BUDOWLI PRZEKROJE WYKOPÓW ,5m oświetl. ulic 0,7m 1 kv 0,8m >1 kv 30kV 0,15m 1 5 0,5m oświetl. ulic 0,7m 1 kv 0,8m >1 kv 30kV 0,15m 5 0,5m oświetl. ulic 0,7m 1 kv 0,8m >1 kv 30kV 0,5m 1 POD ROWEM MELIORACYJNYM 0,25m 1 3 0,05m do 1kV 0,25m kable do 1kV z kablami do 30kV, kable różnych właścicieli 0,2m powyżej1kv do 30kV 0,5m energetyczne z telek. 0,1m POD SZOSĄ Z NASYPEM 0,25m 3 1 POD TOREM KOLEJOWYM NA NASYPIE 0,1m 2 1 0,5m 3 NAJWYŻSZY NOTOWANY POZIOM WODY 0,5m 0,25m DOKŁADNIE USZCZELNIĆ 2 0,8m 1m m 1m RURA WODOSZCZELNA OZNACZENIA: 1. KABEL ENERGETYCZNY 2. FOLIA PCV 3. PIASEK 4. RURA OCHRONNA 5. GRUNT RODZIMY INWESTOR: Gmina Pszczółki ul. Pomorska Pszczółki LOKALIZACJA: dz. nr 94/1, 459/1, 459/2 ul. Sportowa Pszczółki PROJEKT BUDOWLANY KREŚLIŁ: KREŚLIŁ: PROJEKTOWAŁ: inż. Mirosław NIRNBERG Uprawnienia budowlane do projektowania bez ograniczeń w specjalności instalacyjnej w zakresie sieci, instalacji i urządzeń elektrycznych oraz elektroenergetycznych nr 220/Gd/2002 SPRAWDZIŁ: mgr inż. Remigiusz BZOWSKI Uprawnienia budowlane do projektowania bez ograniczeń w specjalności instalacyjnej w zakresie sieci, instalacji i urządzeń elektrycznych oraz elektroenergetycznych nr POM/0017/POOE/12 PODPIS: PODPIS: PODPIS: PODPIS: TYTUŁ PROJEKTU: Budowa oświetlenia drogowego ulicy Sportowej w Pszczółkach TYTUŁ RYSUNKU: BRANŻA: WYMOGI UKŁADANIA KABLI ELEKTROENERGETYCZNYCH DATA: 11/2014 NR RYS. E-03 ARKUSZ: 1/1 SKALA: NR STRONY:

58 Pszczółki ul. Sportowa Instalacja : Instalacja oświetlenia drogowego Numer projektu : Klient : Gmina Pszczółki Projektował: : Mirosław Nirnberg Data : Opis projektu: UWAGI: 1. Oświetlenie zaprojektowano zgodnie z normą PN-EN 13201:2007. Przyjete kryteria do obliczeń: a) sytuacja oświetleniowa: B2 b) wybrana klasa oświetleniowa: ME5 c) luminancja oświetlenia: >= 0,5 [cd/m2] d) równomierność oświetlenia: >= 0,35 Wyniki obliczeń uzyskane są w oparciu o wzorcowe źródła oświetlenia. W rzeczywistości mogą się one nieznacznie zmienić. Gwarancja na oprawy oświetleniowe nie obejmuje danych tych opraw. Producent nie odpowiada za szkody powstałe w wyniku użytkowania programu. Ośw. ul. Sportowa - Pszczółki Strona 1/5

59 Obiekt Instalacja Numer projektu Data : Pszczółki ul. Sportowa : Instalacja oświetlenia drogowego : : Spis treści Strona tytułowa 1 Spis treści 2 1 Dane oprawy 1.1 SCHREDER, AMBAR HPS 70W () Arkusz danych 3 2 Oprawy 70W 2.1 Opis, Oprawy 70W Plan pomieszczenia Skrót wyników, Oprawy 70W Podgląd wyników, Droga 5 Ośw. ul. Sportowa - Pszczółki Strona 2/5

60 Obiekt Instalacja Numer projektu Data : Pszczółki ul. Sportowa : Instalacja oświetlenia drogowego : : Dane oprawy 1.1 SCHREDER, AMBAR HPS 70W () Arkusz danych Produkt: SCHREDER AMBAR HPS 70W Dane oprawy Obliczenia kosztów : 76.4% Skuteczność świetlna : lm/w Klasyfikacja : A % 0.1% CIE Flux Codes : UGR 4H 8H (20%, 50%, 70%) C0 / C90 : 30.1 / 17.1 Układ zapłonowy : Moc oprawy : 70 W Długość : 603 mm Szerokość : 280 mm Wysokość : 288 mm Wyposażenie Ilość : 1 Oznaczenie : HPS 70W Kolor : Strum. św. : 6600 lm Ośw. ul. Sportowa - Pszczółki Strona 3/5

61 Obiekt Instalacja Numer projektu Data : Pszczółki ul. Sportowa : Instalacja oświetlenia drogowego : : Oprawy 70W 2.1 Opis, Oprawy 70W Plan pomieszczenia [m] [m] 1 : 1000 Droga Droga : bez pasów ruchu Szerokość drogi : 6.00 m Ilość pasów ruchu : 2 Typ nawierzchni : R3 q0 : 0.08 Typ oprawy :AMBAR HPS 70W Rozmieszczenie opraw : Lewy rząd Wysokość do środka fotom. : 9.00 m Odległość opraw : m Oprawa - wysunięcie : 0.50 m Nachylenie : 5.00 Ośw. ul. Sportowa - Pszczółki Strona 4/5

62 Obiekt Instalacja Numer projektu Data : Pszczółki ul. Sportowa : Instalacja oświetlenia drogowego : : Oprawy 70W 2.2 Skrót wyników, Oprawy 70W Podgląd wyników, Droga u d h u b Dane oprawy Producent : SCHREDER Nr zamówienia : AMBAR HPS 70W Nazwa oprawy : AMBAR HPS 70W Źródła oświetlenia: : 1 x HPS 70W / 6600 lm Droga : bez pasów ruchu Rozmieszczenie opraw : Lewy rząd Szerokość drogi (b) : 6.00 m Wysokość do środka fotom. (h) : 9.00 m Ilość pasów ruchu : 2 Odległość opraw (a) : m Typ nawierzchni : R3 Oprawa - wysunięcie (u) : 0.50 m q0 : 0.08 Nachylenie (d) : 5.00 Ruch prawostronny Współcz. utrzymania : 0.80 Luminancja Pozycja obserwatora 1 : x=-60.00m, y=1.50m, z=1.50m Średni : 0.7 cd/m2 (ME5 min. 0.5) Uo (min/śred) : 0.51 (ME5 min. 0.35) Pozycja obserwatora 2 : x=-60.00m, y=4.50m, z=1.50m Średni : 0.65 cd/m2 (ME5 min. 0.5) Uo (min/śred) : 0.48 (ME5 min. 0.35) Równomierność wzdłużna UI (B1: x = , y = 1.50, z = 1.50) : 0.75 (ME5 min. 0.4) UI (B2: x = , y = 4.50, z = 1.50) : 0.73 (ME5 min. 0.4) Olśnienie / Współczynnik otoczenia SR TI (B2: y=4.50m) : 10 % (ME5 max. 15) SR : 0.54 (ME5 min. 0.5) Ośw. ul. Sportowa - Pszczółki Strona 5/5
