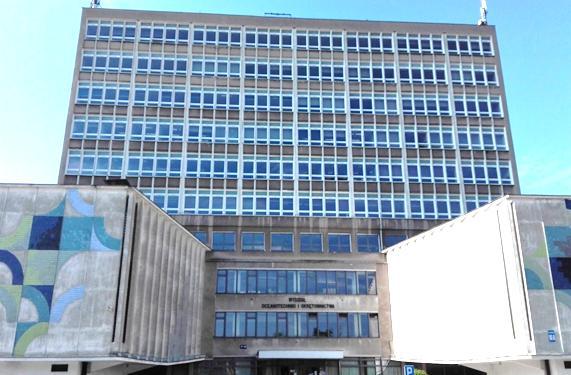

1 z budynku Wydziału Oceanotechniki i Okrętownictwa

2 Sygnał do ewakuacji z budynku Sygnałem alarmowym do natychmiastowej ewakuacji z budynku jest: komunikat słowny nadawany przez tubę akustyczną z portierni o treści: OGŁASZAM EWAKUACJĘ Z BUDYNKU oraz sygnał dźwiękowy pół minutowy przerywany co minutę Ważne telefony: Centrum Powiadamiania Ratunkowego Policja - Straż Pożarna Pogotowie Ratunkowe

3 Charakterystyka budynku Wydziału 1. Powierzchnia użytkowa budynku Wydziału to ok m 2 w tym: część wysoka 11 kondygnacji ok m 2 część niska 5 kondygnacji i 2 kondygnacje ok m 2 2. Odległość obiektów sąsiadujących: - od strony budynku Wydziału Elektroniki, Telekomunikacji i Informatyki odległość 14,90 m; - od strony budynków mieszkalnych przy ul. Generała Józefa Fiszera odległość ok. 50 m; - od strony budynków mieszkalnych przy ul. Do Studzienki odległość ok. 35 m; - od strony Pawilonów Jugosłowiańskich odległość ok 50 m. 3. Warunki ewakuacji: Do ewakuacji przewidziano łącznie 16 wyjść ewakuacyjnych, 10 wyjść ewakuacyjnych na poziomie parteru prowadzących bezpośrednio na zewnątrz budynku, 2 wyjścia ewakuacyjne na piętrze prowadzące na zewnątrz budynku poprzez schody zewnętrzne i 4 wyjścia ewakuacyjne w części pięciokondygnacyjnej prowadzące na zewnętrzną drabinę ewakuacyjną, po jednym na kondygnacji 1, 2, 3, 4.

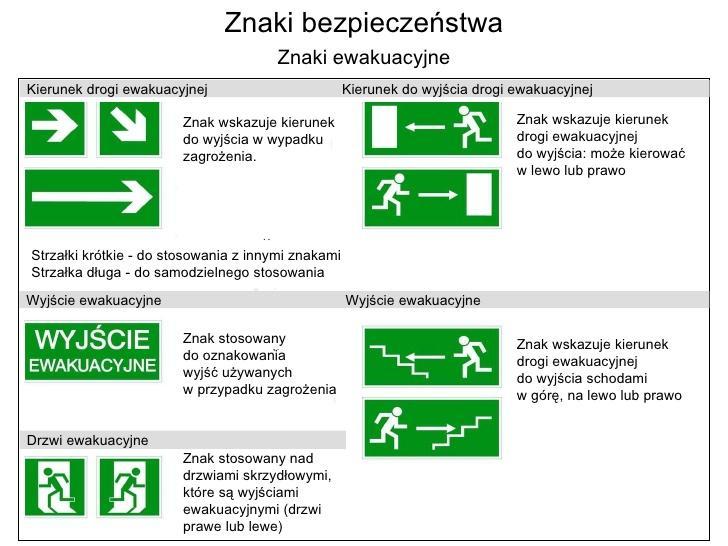

4 Oznaczenia dróg ewakuacji Drogi ewakuacyjne oznaczone są znakami ewakuacyjnymi o barwie zielonej i białej fosforescencyjnej. Barwa biała fosforescencyjna znaku zawiera pigment posiadający zdolność emisji światła przy braku oświetlenia (po nagłym usunięciu źródła światła) Kształt znaków ewakuacyjnych to kwadrat lub prostokąt. Dopuszcza się zaokrąglanie naroży znaków ewakuacyjnych Zdjęcie nr 1. Znaki bezpieczeństwa znaki ewakuacyjne

5 Miejsca zbiórki do ewakuacji Miejsca zbiórki do ewakuacji na obszarze Wydziału oznaczone są następującym znakiem: Zdjęcie nr 2. Znak miejsca zbiórki

6 Miejsca zbiórki do ewakuacji Na terenie Wydziału wyznaczone są dwa miejsca zbiórki do ewakuacji. Po wyjściu z budynku należy kierować się do tych miejsc Zdjęcie nr 3. Miejsca zbiórki do ewakuacji

7 Miejsca zbiórki do ewakuacji Pierwsze miejsce zbiórki znajduje się pomiędzy czteropiętrową (tzw. niską) częścią budynku Wydziału a Pawilonem Jugosłowiańskim Zdjęcie nr 4. Miejsce zbiórki do ewakuacji

8 Miejsca zbiórki do ewakuacji Drugie miejsce zbiórki znajduje się pomiędzy parkingiem, częścią budynku Wydziału a ogrodzeniem wzdłuż ul. Do Studzienki Zdjęcie: nr 5. Miejsca zbiórki do ewakuacji Zdjęcie nr 6. Miejsca zbiórki do ewakuacji

9 Czynności do wykonania po usłyszeniu komunikatu o ewakuacji z budynku Zamknąć wszystkie okna; Wykonywać polecenia osoby prowadzącej zajęcia; Spakować swoje rzeczy, jeśli było takie zalecenie; Spokojnie, w sposób uporządkowany wyjść z sali; Nie zamykać drzwi wejściowych na klucz; Pomagać słabszym; Przekazywać osobie prowadzącej zajęcia informację o złym samopoczuciu, czy zasłabnięciu innych osób; Przemieszczać się do najbliższego wyjścia ewakuacyjnego; W przypadku wystąpienia zadymienia należy poruszać się w pozycji pochylonej, drogi oddechowe zasłaniać materiałem w miarę możliwości zmoczonym w wodzie; Podczas przejścia przez mocno zadymione odcinki dróg ewakuacyjnych należy poruszać się wzdłuż ścian, aby nie stracić orientacji; Ewakuacja drogami ewakuacji powinna odbywać się zgodnie z kierunkiem ewakuacji określonym przez znaki ewakuacyjne; Osoby znajdujące się na drogach ewakuacyjnych poruszają się krokiem szybkim bez wyprzedzania osób znajdujących się przed nimi; Nie wolno zatrzymywać się i poruszać w kierunku przeciwnym niż wskazany znakami ewakuacyjnymi; Nie wolno podejmować prób przyspieszania schodzenia poprzez popychanie i wydawanie okrzyków; W przypadku odcięcia drogi ucieczki z pomieszczenia przez dym, płomienie, należy pozostać w pomieszczeniu, zamknąć drzwi ( nie na klucz), uszczelnić drzwi, otworzyć szeroko okna i czekać przy oknach na pomoc; Szatnia w czasie ewakuacji jest nie czynna.

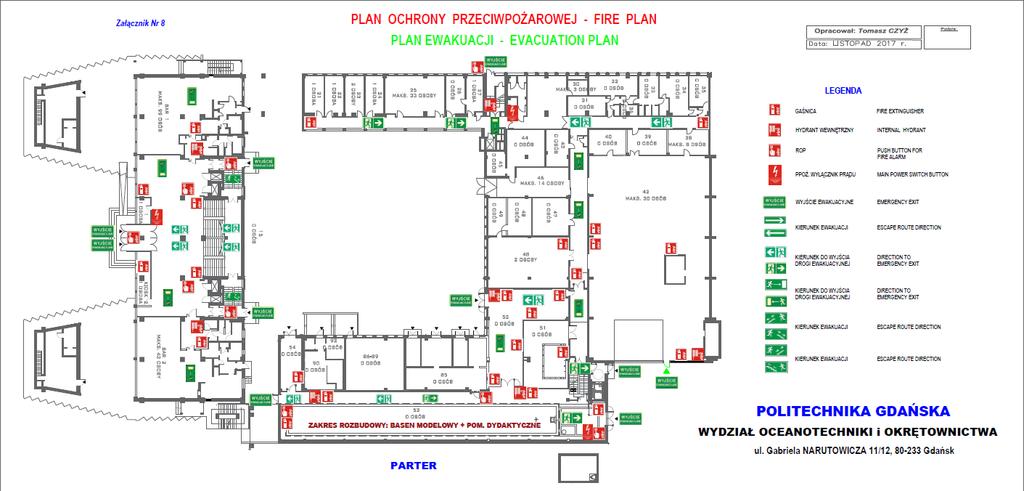

10 Rozmieszczenie wyjść ewakuacyjnych z budynku Wydziału Rozmieszczenie wyjść ewakuacyjnych Rysunek nr 1. Rozmieszczenie wyjść ewakuacyjnych

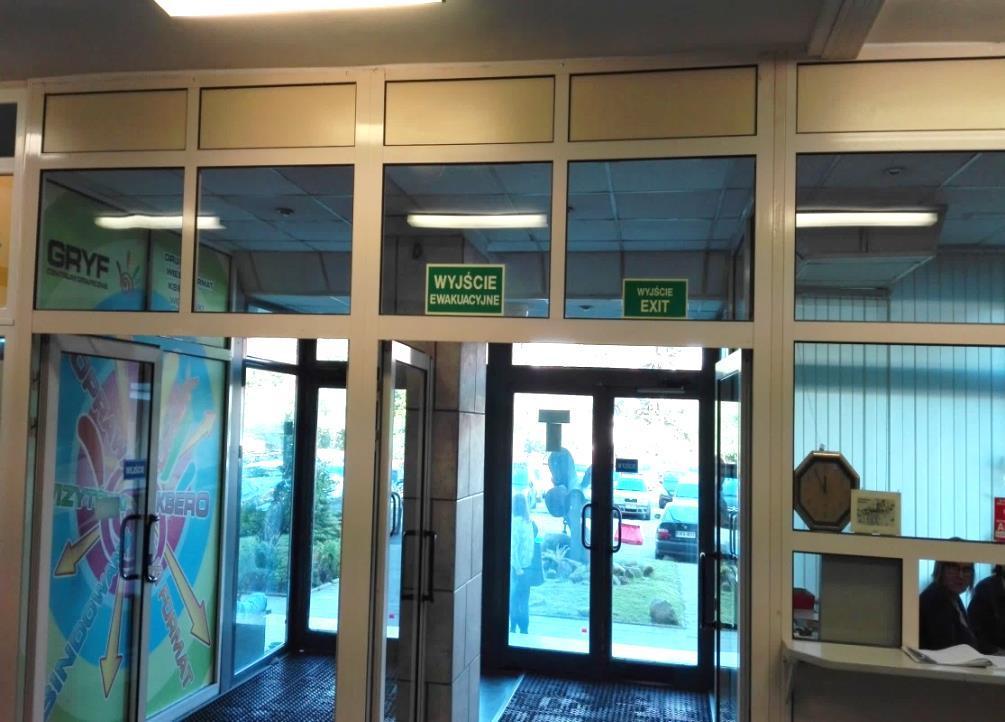

11 Rozmieszczenie wyjść ewakuacyjnych z budynku Wydziału część wysoka Wyjście ewakuacyjne główne Zdjęcie nr 7. Wyjście ewakuacyjne główne (widok z zewnątrz) Zdjęcie nr 8. Wyjście ewakuacyjne główne (widok z wewnątrz)

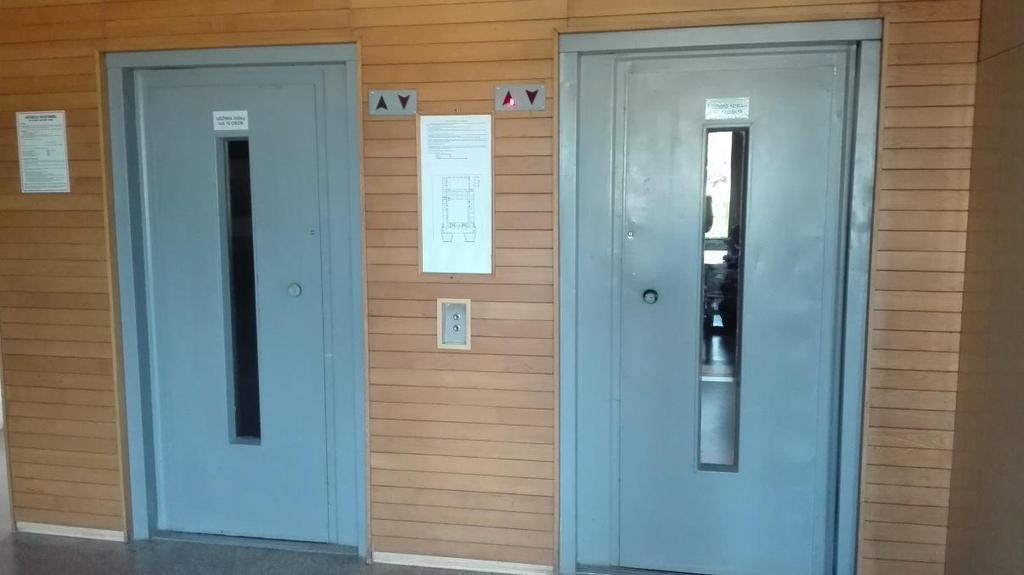

12 Ewakuacja z części wysokiej budynku Sale wykładowe znajdujące się w części wysokiej budynku - sposób ewakuacji określony jest w instrukcjach powieszonych na ścianach się pomiędzy windami. Uwaga! Kategorycznie zabrania się korzystania z wind podczas ewakuacji. Podczas ewakuacji z pomieszczeń, należy kierować na oznaczone drogi ewakuacyjne (korytarze), a następnie zgodnie z kierunkami określonymi przez znaki ewakuacyjne na klatki schodowe, w szyku uporządkowanym należy się w dół klatką schodową i przejść do miejsca zbiórki do ewakuacji. W przypadku zatoru na parterze budynku, część osób może wyjść na dziedziniec, a następnie przejść do miejsca zbiórki do ewakuacji. Niektóre sale wykładowe przeznaczone dla większej liczby słuchaczy, posiadają dodatkowe drzwi, a zamontowany w nich zamek z gałką umożliwia otwarcie drzwi od wewnątrz bez konieczności użycia klucza. Zdjęcie nr 9. Instrukcje na ścianie pomiędzy windami przedstawiające sposób ewakuacji

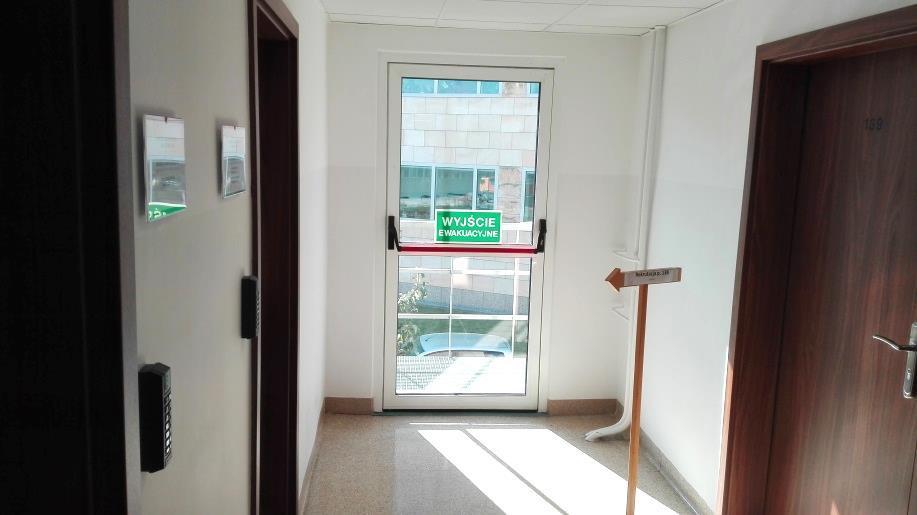

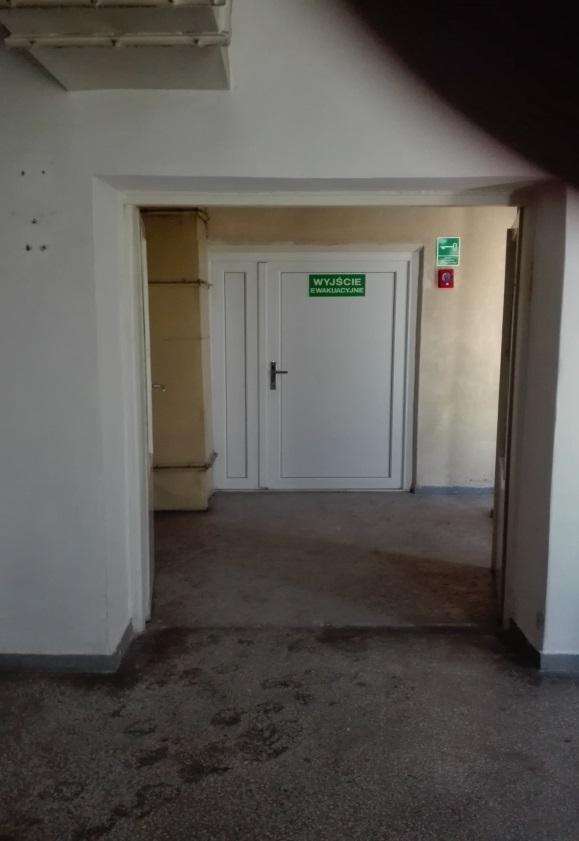

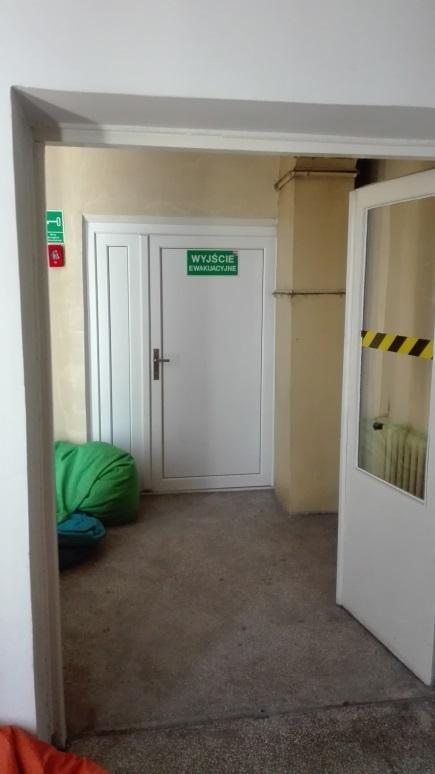

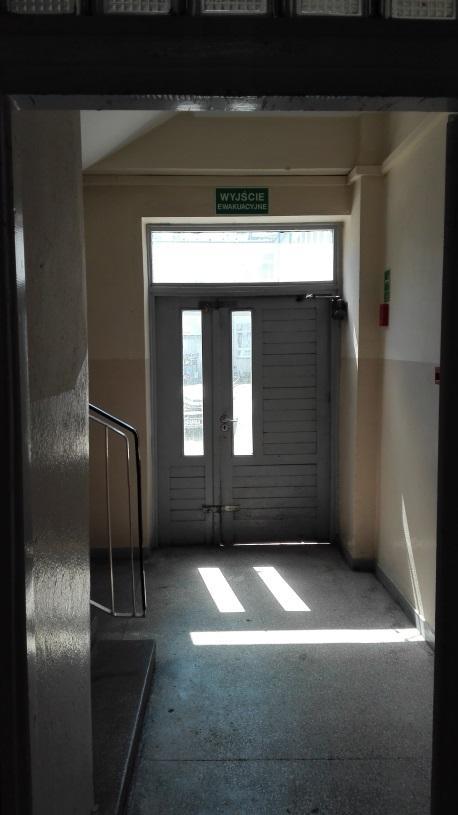

13 Rozmieszczenie wyjść ewakuacyjnych z budynku Wydziału część wysoka Audytoria - znajdują sią na I piętrze budynku i posiadają po dwa wyjścia. Osoby znajdujące się najbliżej drzwi zewnętrznych powinny kierować się najkrótszą drogą, czyli na wprost do wyjścia ewakuacyjnego, które umożliwia opuszczenie budynku wyjściem bocznym. Osoby znajdujące się w pobliżu drugich drzwi, mają do wyboru dwie drogi ewakuacji. W przypadku wolnej klatki schodowej mogą przejść na wprost i opuścić budynek przez wyjście/wejście główne. W przypadku zatłoczonej klatki schodowej, powinni ewakuować się wyjściami bocznymi. Zdjęcie nr 11. Wyjście ewakuacyjne Zdjęcie nr 10. Wyjście ewakuacyjne

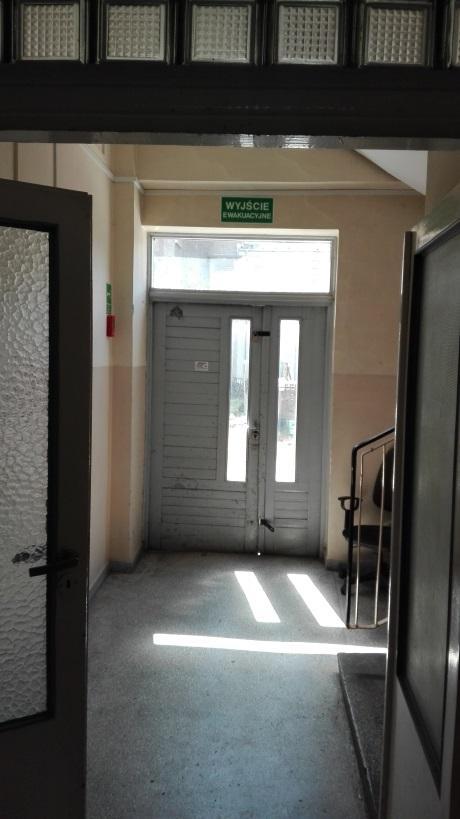

14 Rozmieszczenie wyjść ewakuacyjnych z budynku Wydziału część wysoka Zdjęcia wyjść ewakuacyjnych z audytoriów na I piętrze Zdjęcie nr 12. Zdjęcie nr 13.

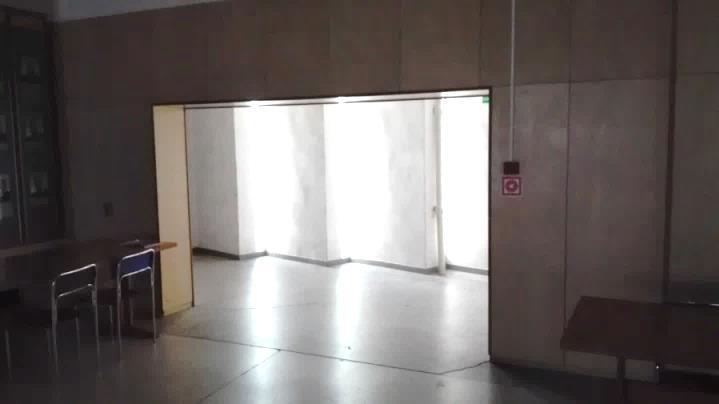

15 Rozmieszczenie wyjść ewakuacyjnych z budynku Wydziału część wysoka Wyjścia ewakuacyjne na dziedziniec budynku Zdjęcie nr 14. Zdjęcie nr 15. Zdjęcie nr 16. Zdjęcie nr 17,

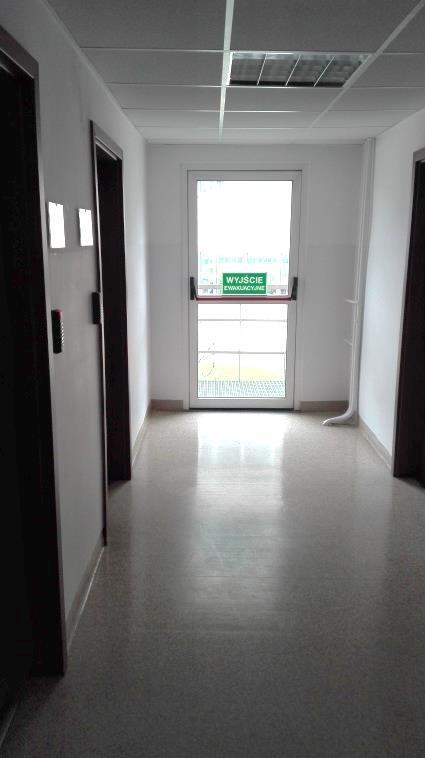

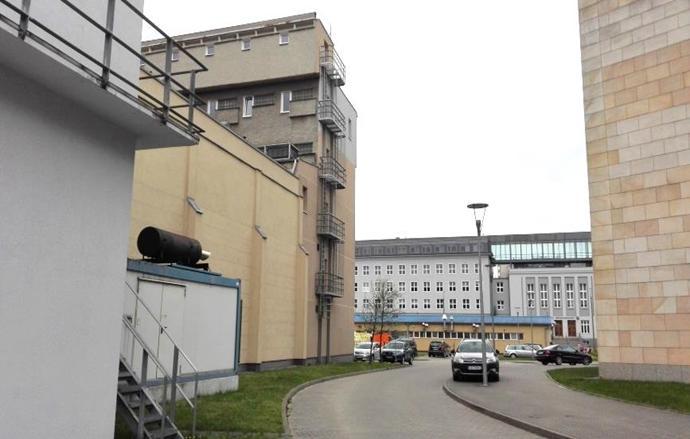

16 Rozmieszczenie wyjść ewakuacyjnych z budynku Wydziału część pięciokondygnacyjna Wyjście ewakuacyjne na schody zewnętrzne znajdujące się w pięciokondygnacyjnej części budynku Zdjęcie nr 18. Zdjęcie nr 19.

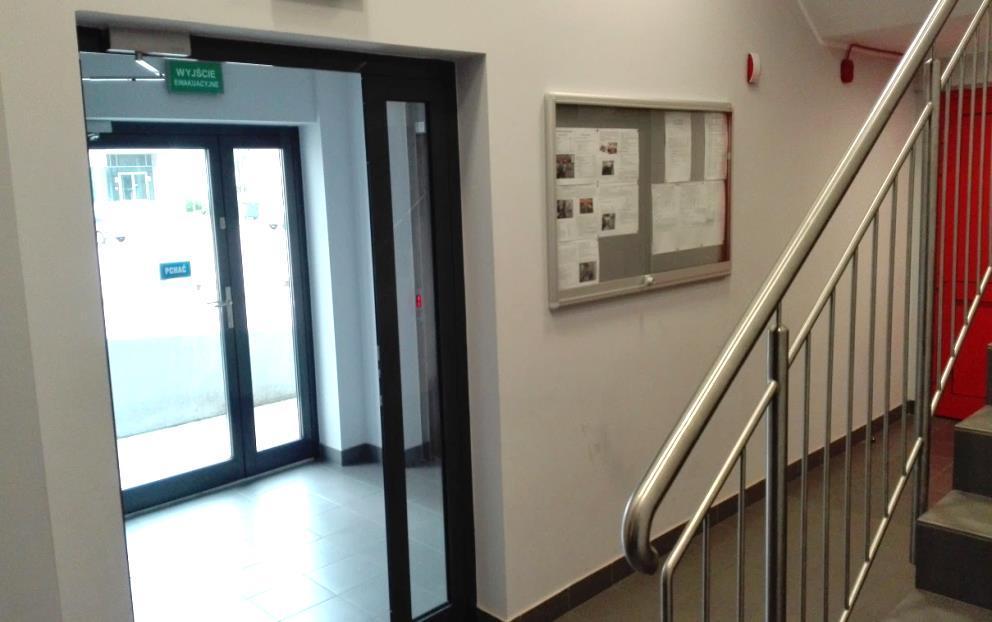

17 Rozmieszczenie wyjść ewakuacyjnych na zewnątrz budynku Wydziału część pięciokondygnacyjna Wyjścia ewakuacyjne z pięciokondygnacyjnej części budynku Zdjęcie nr 20. Boczna klatka schodowa wyjście od wewnątrz Zdjęcie nr 21. Boczna klatka schodowa wyjście od zewnątrz

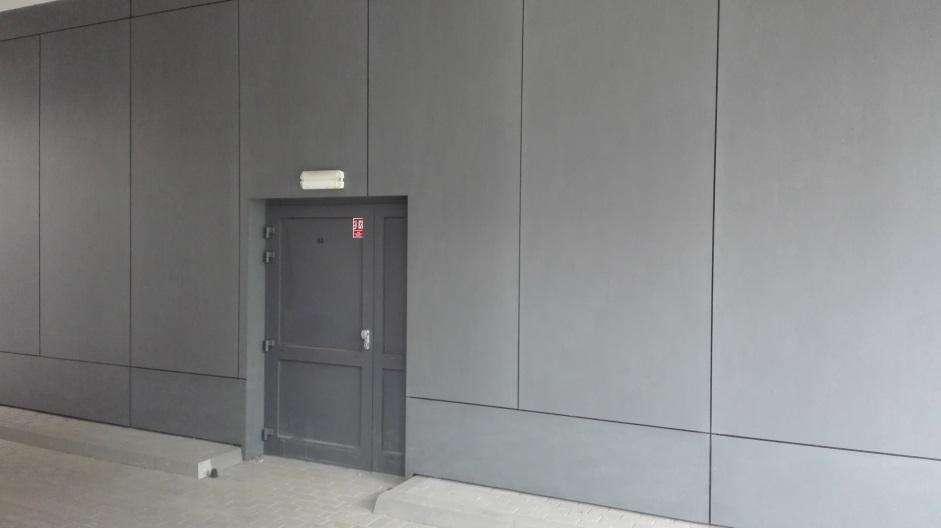

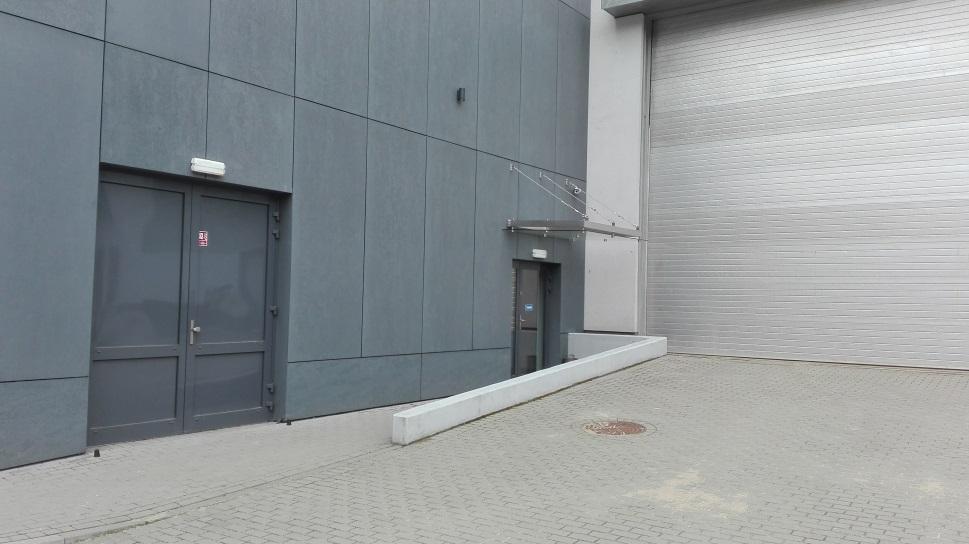

18 Rozmieszczenie wyjść ewakuacyjnych na zewnątrz budynku Wydziału - basen modelowy Wyjścia ewakuacyjne (widok z zewnątrz) z basenu modelowego Zdjęcie nr 22. Zdjęcie nr 23.

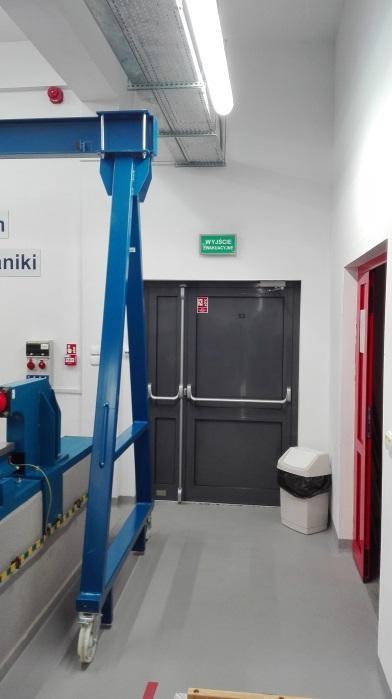

19 Rozmieszczenie wyjść ewakuacyjnych na zewnątrz budynku Wydziału - basen modelowy Wyjścia ewakuacyjne (widok z wewnątrz) z basenu modelowego Ewakuacja z basenu modelowego odbywa się przez dwa wyjścia ewakuacyjne znajdujące się w ścianach szczytowych basenu. Ewakuacja z pomieszczeń znajdujących się na I piętrze odbywa się przez klatkę schodową znajdującą się przy basenie oraz wyjściem ewakuacyjnym na I piętrze prowadzącym na zewnętrzną klatkę schodową. Zdjęcie nr 24. Zdjęcie nr 25.

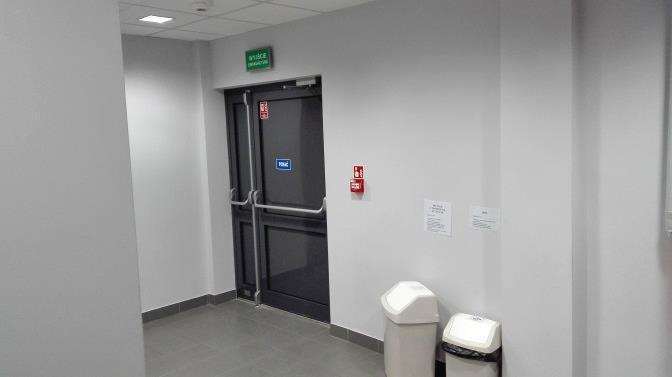

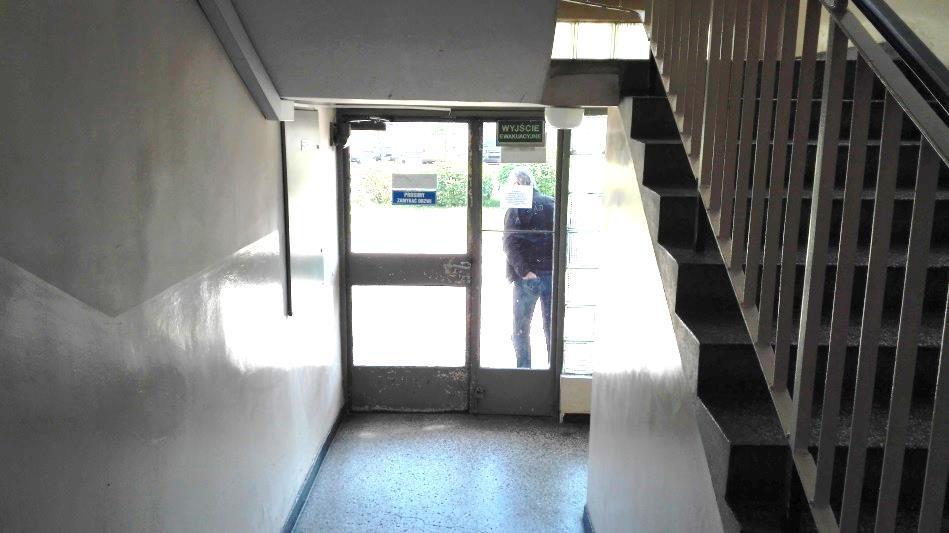

20 Rozmieszczenie wyjść ewakuacyjnych z budynku Wydziału część dwukondygnacyjna basen modelowy Zdjęcie nr 26. Wyjście ewakuacyjne z korytarza na I piętrze Zdjęcie nr 27. Wyjście ewakuacyjne z parteru

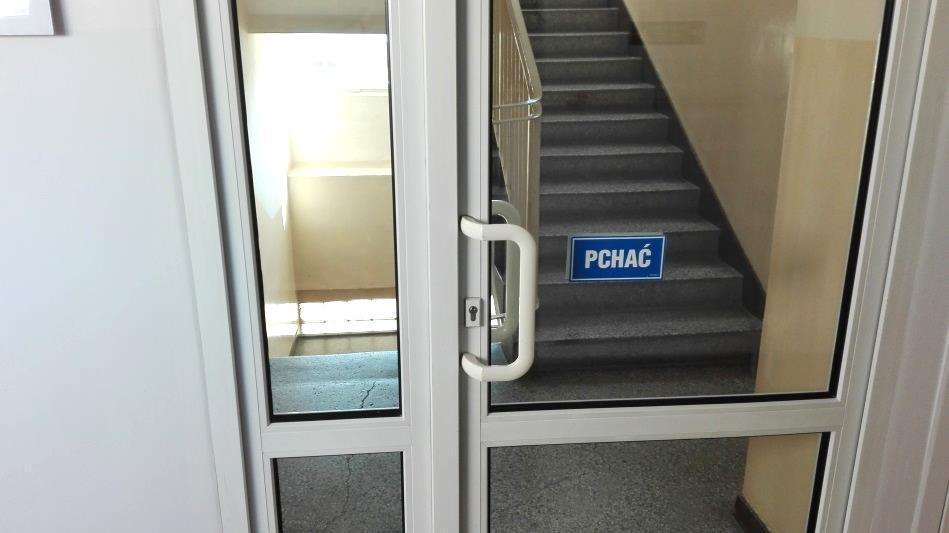

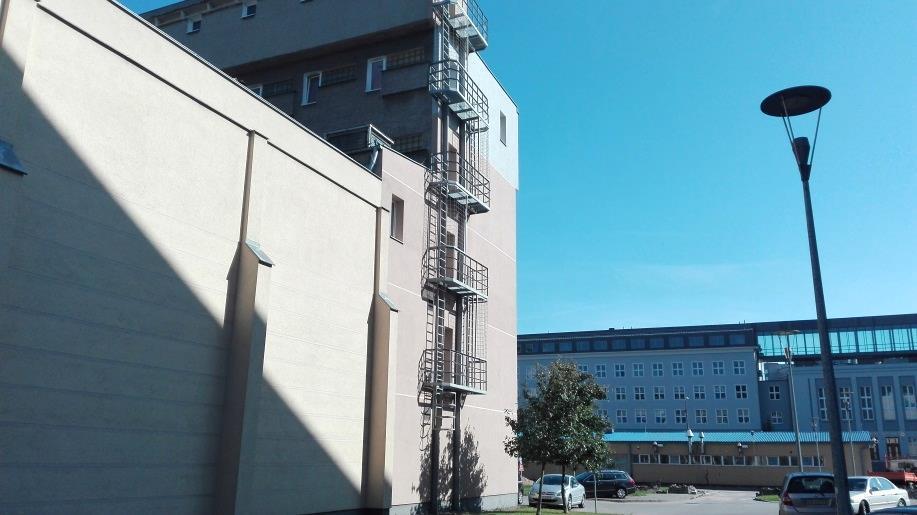

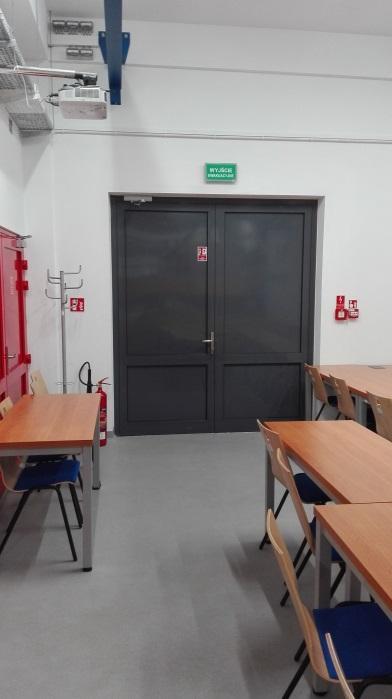

21 Ewakuacja z części pięciokondygnacyjnej budynku Sale wykładowe znajdujące się w pięciokondygnacyjnej części budynku Ewakuacja może nastąpić poprzez klatkę schodową znajdującą się w 2/3 długości budynku lub poprzez schody zewnętrzne umieszczone na ścianie budynku. Zdjęcie nr 28. Zdjęcie nr 29.

22 Ewakuacja z części pięciokondygnacyjnej budynku Sale wykładowe znajdujące się w pięciokondygnacyjnej części budynku Ewakuacja może odbyć się wyjściem przez boczną klatkę schodową (wyjście koło Hali Technologicznej) lub przez wyjście ewakuacyjne koło łącznika z częścią wysoką. Zdjęcie nr 30. Zdjęcie nr 31.

23 Ewakuacja z łącznika znajdującego się pomiędzy częścią pięciokondygnacyjną a dwukondygnacyjną Ewakuacja z pomieszczeń znajdujących się na parterze odbywa się przez wyjścia ewakuacyjne klatki schodowej budynku pięciokondygnacyjnym lub przez wyjście ewakuacyjne z klatki schodowej znajdującej się przy basenie modelowym. Ewakuacja z pomieszczeń znajdujących się na pierwszym piętrze odbywa się przez klatkę schodową znajdującą się przy basenie modelowym.
