1 WPROWADZENIE Alan-456 jest zaawansowanym technicznie radiotelefonem z nowej serii PMR446 wyposaonym w wiele dodatkowych funkcji poprawiajcych komfort łcznoci i ułatwiajcych obsług. Moe by uywany bez adnych zezwole i opłat w wielu krajach Europy, gdzie dopuszczono system PMR. Dziki niewielkim wymiarom zewntrznym znajduje zastosowanie w wielu dziedzinach ycia: - zadania profesjonalne - imprezy masowe, ochrona obiektów, jazda w konwoju, monitoring itp. - wykorzystanie prywatne - wycieczki piesze i rowerowe, najróniejsze formy aktywnoci na wieym powietrzu, sport, rekreacja, itp. Czstotliwo pracy 446 MHz oferuje komunikacj woln od zakłóce atmosferycznych, tak wszechobecnych na niszych pasmach. Te właciwoci w połaczeniu z efektywnym systemem antenowym sprawiaj, e skuteczno połcze w porównaniu z innymi nielicencjonowanymi pasmami i urzdzeniami jest zadziwiajco wysoka. Ograniczenia zasigu powodowane s przez due, zwarte przeszkody terenowe jak skupiska drzew, budynki lub inne konstrukcje, wzgórza. Niekiedy przesunicie si o kilka metrów pozwoli odzyska utracon łczno. Negatywnie na zasig wpływa uywanie radiotelefonu w samochodzie i metalowych lub elbetonowych pomieszczeniach. W optymalnych warunkach skuteczne połczenia mona uzyska na dystansie nawet 5 km!! Alan-456 zasilany jest przez 3 alkaliczne baterie AA lub akumulatory typ AA. Dla właciwego funkcjonowania uywaj tylko nowych baterii. ZALECENIA Alana-456 zaprojektowano do długotrwałej, bezawaryjnej pracy. Nie mniej jest to precyzyjne i skomplikowane urzdzenie elektroniczne, dlatego naley je chroni od wody, wilgoci, kurzu i ekstremalnych temperatur. Pozostawianie przez zbyt długi czas baterii w pojemniku moe spowodowa uszkodzenie radiotelefonu przez wyciekajac zawarto przestarzałych ogniw Nie stosowa innych baterii ni zalecane przez producenta Nie podłcza zasilania 12V Nie ładowa radiotelefonu bezporednio z gniazda zapalniczki samochodowej Nie stosowa rodków chemicznych do czyszczenia obudowy STEROWANIE I WSKANIKI

2 1. ON/OFF VOLUME pokrtło: W pozycji OFF radiotelefon jest wyłczony. Dla włczenia obró pokrtło zgodnie z ruchem wskazówek zegara; wcinij przycisk MON i obró jeszcze dalej, aby wyregulowa właciwy poziom dwiku. 2. Gniazdo mikrofonogłonika: Podłcz zewntrzny mikrofonogłonik lub słuchawk douszn (opcja). 3. Antena: Gitka antena jest wkrcona w gniazdo na górnym panelu. 4. Wywietlacz: 1. numer kanału 10. Roger Beep - aktywny 2. numer CTCSS/DCS 11. Pami 3. CTCSS - aktywny 12. Numer pamici 4. DCS - aktywny 13. Skaner wolnych kanałów 5. VOX - aktywny 14. Skaner kanałów zajtych 6. Podwójny Nasłuch - aktywny 15. Dwikowe potwierdzenie uycia 8. Sygnalizacja nadawania/odbioru przycisku - aktywne 16. Poziom zasilania 5. Mikrofon i głonik: Strzałka wskazuje lokalizacj w przedniej obudowie. Podczas nadawania trzymaj urzdzenie 4-10 cm od ust i mów normalnie. 6. przyciski Pozwalaj wybra kanał. 7. ENTER przycisk: Nacinicie powoduje podwietlenie wywietlacza przez około 6 s. Wcinicie z jednoczesnym włczeniem radiotelefonu pozwala korzysta z programowanych funkcji. 8. fn przycisk: Pozwala uruchomi skanowanie, podwójny nasłuch, blokady CTCSS/DCS, korzysta z pamici. 9. CALL przycisk: Wcinicie powoduje wysłanie krótkiego sygnału dwikowego. 10. PTT przycisk: Wcisnij i przytrzymaj gdy nadajesz; zwolniony włcza odbiornik Uwaga: przełcznik PTT/VOX musi by prawidłowo ustawiony. 11. MON przycisk monitora: Wcinicie powoduje wyłczenie automatycznej blokady szumów oraz CTCSS i DCS na około 10 s. Wczeniejsza rezygnacja z f-cji monitora wymaga ponownego, krótkiego uycia przycisku. Stosowany dla sprawdzenia czy kanał jest wolny, odbierania słabych sygnałów; pomocny przy ustawianiu poziomu głonoci Blokowanie przycisków: Wcinij MON i przytrzymaj 2 s. Dla wyłczenia powtórz t czynno. 12. INT gniazdo interkomu: Podłcz zewntrzny mikrofonogłonik dla przewodowej łcznoci w trybie interkom ( patrz Funkcja Interkom ). 13. CHG gniazdo ładowania: Podłcz odpowiedni ładowark aby naładowa 3 akumulatory typ AA. Pamitaj, e nie ładuj si baterii alkalicznych tylko wymienia na nowe.

3 14. PTT/VOX przełcznik: Funkcja VOX umoliwia przełczanie nadawanie/odbiór bez uywania przycisku PTT. Gdy zaczniesz mówi blisko mikrofonu, a przełcznik znajduje si w pozycji VOX radiotelefon zacznie nadawa. Czuło mikrofonu mona zaprogramowa na jednym z szeciu poziomów tak jak i opónienie przełczenia na odbiór po zakoczeniu nadawania. 15. Pojemnik na baterie: Otwierajc pojemnik zwolnij zaczep i przesu pokryw do dołu. Stosuj 3 baterie alkaliczne lub akumulatory typ AA. Alan-456 dysponuje automatycznie uruchamianym trybem oszczdzania energii SAVE, który wydłua czas uywania jednego pakietu baterii o 50%. 16. Zaczep do paska. 17. Mocowanie ptli. 18. Kontakty ładowania: Alan 456 w dolnej czci obudowy wyposaony jest w dwa kontakty umoliwiajce korzystanie z ładowarki stołowej ( opcja ). INSTRUKCJA UYTKOWANIA 1.Włó 3 baterie lub akumulatory typ AA do pojemnika uwaajc na polaryzacj (,,+,,- ). Pamitaj: Niklowo-kadmowe akumulatory musz by naładowane przed uyciem. Baterii alkalicznych nie ładuje si. 2.Na górnym panelu znajduje si pokrtło włczania i regulacji siły głosu. Przekrcaj je zgodnie z ruchem wskazówek zegara a usłyszysz,,kliknicie. Radiotelefon jest włczony, co sygnalizuje 4 tonowy sygnał ( wyłczany ). Wywietlacz w cigu 1 sekundy dokonuje autotestu. Jeste na kanale, który był uywany przed ostatnim wyłczeniem. Wszystkie programowane ustawienia zostały zachowane. Wcinij przycisk monitora i ustaw głono. Jeste przygotowany do nasłuchu. 3.Nadajc wcinij i trzymaj przycisk PTT umieszczony na bocznej ciance radiotelefonu. Umie urzadzenie 4-10 cm od ust i mów normalnym głosem. Zwalniajc przycisk PTT jeste znów gotów do odbioru. 4.Podczas zwalniania przycisku PTT radiotelefon wysyła sekwencj tonów słyszaln tylko u korespondenta, potwierdzajc zakoczenie transmisji ( roger ). Aby wyłczy t funkcj: Wyłcz radiotelefon; pokrtło 1 w pozycji OFF. Włcz radiotelefon pokrtłem 1 trzymajc jednoczenie wcinity przycisk ENTER. Naciskaj przycisk fn a wywietlacz pokae ON. Przyciskami wybierz FF. Nacinij ENTER lub wyłcz radiotelefon. Dwikowa sygnalizacja koca transmisji jest teraz wyłczona. Aby ponownie j uaktywni powtórz powysz sekwencj czynnoci z tym, e przyciskami wybierz ON. OBSŁUGA AKUMULATORÓW NiCd Niniejsze uwagi odnosz si do wszystkich akumulatorów tego typu. Przed ładowaniem pozwól by akumulatory rozładowały si do koca, co bdzie sygnalizowane wieceniem wskanika TX/BATT. Przed uyciem zaczekaj a akumulatory zostan w pełni naładowane. Powysze uchroni akumulatory od rozwoju,,efektu pamici, który wydatnie zmniejsza uyteczn pojemno. Nieuywane akumulatory lepiej przechowywa w stanie rozładowanym. Nie stosuj jednoczenie akumulatorów o rónej pojemnoci

4 Najbardziej energochłonnym trybem pracy jest odsłuch z maksymalnym poziomem głonoci. Uywaj go moliwie rzadko. FUNKCJA VOX Alan-456 dysponuje funkcj VOX czyli nadawania aktywowanego głosem. Czuło mikrofonu mona ustawi na jednym z szeciu poziomów od 01 ( najwysza czuło ) do 06 ( czuło najnisza ). Opcja 01 zalecana jest do pracy w miejscach cichych i spokojnych, natomiast 06 w otoczeniu o duym nateniu hałasu. Włczenie funkcji Przesu przełcznik VOX/PTTumieszczony na dole po prawej stronie obudowy w pozycj VOX. Ustawianie czułoci i czasu przełczenia na odbiór 1. Wyłcz radiotelefon; pokrtło 1 w pozycji OFF. 2. Włcz radiotelefon pokrtłem 1 trymajc jednoczenie wcinity przycisk ENTER. Po uruchomieniu pu przycisk; wywietlacz pokae,,beep ON 3. Naciskaj przycisk fn a na wywietlaczu pojawi si LE-03. Przyciskami wybierz poziom czułoci. Im wiksza cyfra na wywietlaczu, tym głoniejszy dwik bdzie dopiero w stanie zainicjowa transmisj. 4. Ponownie wcinij fn wywietlacz pokae dl-03. Przyciskami wybierz najdogodniejszy czas opónienia po którym radiotelefon przełcza si na odbiór gdy poziom dwiku w pobliu mikrofonu spadnie poniej granicy czułoci. 01 to czas najkrótszy; ustawienie 06 oznacza najdłusz zwłok. 5. Dla zatwierdzenia ustawie nacisnij ENTER lub wyłacz radiotelefon. Teraz eby nadawa wystarczy tylko zacz mówi blisko mikrofonu a system VOX sam przełczy radiotelefon na nadawanie. Uwaga! W otoczeniu o duym nateniu hałasu zaleca si ustawienie czułoci w poz. 06. DWIKOWE POTWIERDZENIE UYCIA PRZYCIKÓW Kiedy włczasz radiotelefon bd uywasz przycisków ( oprócz CALL, MON, PTT ) radiotelefon wysyła krótki dwik ( beep ). Dla wyłczenia tej funkcji: Wyłcz radiotelefon; pokrtło 1 w pozycji OFF. Włcz radiotelefon pokrtłem 1 trzymajc jednoczenie wcinity przycisk ENTER. Naciskaj przycisk fn a wywietlacz pokae BEEP ON. Przyciskami wybierz FF. Nacinij ENTER lub wyłcz radiotelefon. Dwikowe potwierdzenie uycia przycisków jest teraz wyłczone. Dla ponownego uaktywnienia powtórz powysz sekwencj czynnoci z tym, e przyciskami wybierz ON.

5 UYWANIE ALANA 456 DO MONITOROWANIA MAŁYCH DZIECI Ta funkcja umoliwia monitorowanie snu lub zabawy małego dziecka przebywajcego w innym pomieszczeniu. Dwa urzdzenia PMR nie musz by takie same, gdy Alan-456 bdzie współpracował z kadym radiotelefonem ustawionym na tej samej czstotliwoci. Jeeli uywasz do słuchania równie Alana-456 przełacznik VOX/PTT musi by ustawiony w pozycji PTT. Radiotelefon w pokoju dziecka naley przygotowa w nastpujcy sposób: Przygotowanie radiotelefonu Przesu przełcznik PTT/VOX w pozycj PTT. Wyłcz radiotelefon; pokrtło 1 w pozycji OFF. Włcz radiotelefon pokrtłem trzymajc jednoczenie wcinity przycisk ENTER. Naciskaj przycisk fn a wywietlacz pokae bb 03. Przyciskami wybierz odpowiedni poziom czułoci ( 01 najbardziej czuły, 06 najmniej ). Nacinij ENTER; wywietlacz pokae ba-by. Po upływie 1 minuty symbol zacznie pulsowa sygnalizujc uaktywnienie funkcji i od tego momentu radiotelefon przechodzi w stan czuwania w trybie VOX. Odbiornik jest nieaktywny aby przypadkowe transmisje nie były słyszalne przez dziecko. W chwili gdy poziom hałasu w pobliu mikrofonu przekroczy zadany pułap radiotelefon transmituje ostrzegawczy dwik słyszalny przez drugie urzdzenie opiekuna i przełcza si na 10 s nadawanie. Nastpnie na 10 s przełcza sie na odbiór umoliwiajcy przyjcie radiowej transmisji. Ta operacja powtarza si trzykrotnie, po czym Alan-456 wraca do trybu czuwania z zablokowanym odbiornikiem. Równie przyciski oprócz podwietlenia i nadawania pozostaj zablokowane. Funkcj mona wyłczy wyłczajc radiotelefon. Uwaga! Czuło ustawiaj w zalenoci od poziomu hałasu otoczenia i odległoci mikrofonu od dziecka. INTERKOM Ta funkcja jest szczególnie przydatna dla komunikacji midzy kierowc i pasaerem motocykla lub załog samochodu rajdowego. Wystarczy podłczy dwa zestawy mirofonosłuchawek do gniazd 2 i 12 aby uzyska cigł, przewodow łczno. Zestaw wyposaony w PTT lub wykorzystanie VOX-u umoliwia połczenie radiowe z innymi urzdzeniami LPD ( innym motocyklem lub grup ). SKANER Funkcja skanera słuy do szybkiego poszukiwania aktywnoci radiowej na 69 dostpnych kanałach. Skaner pracuje w dwóch trybach - SCAN szybko przeszukuje kanały zatrzymujc si przez 5 sek. tam, gdzie odnajdzie radiow aktywno ( fal non ). - B. SCAN szybko przeszukuje czstotliwoci zatrzymujc si przez 5 sek. na wolnych kanałach. Uruchamianie skanera: Włcz radiotelefon pokrtłem 1. Nacinij raz przycisk fn dla wywołania f-cji SCAN; 2 razy dla f-cji B. SCAN ( odpowiedni symbol bdzie pulsował na wywietlaczu )

6 Nacinij przycisk lub. Dla zatrzymania f-cji skanowania nacinij PTT albo ENTER. CTCSS - TONOWA BLOKADA ODBIORU Alan-456 moe pracowa w dwóch trybach odbioru: Otwartym słyszalne s wszystkie komunikaty o dostatecznej sile sygnału nadawane na wybranej czstotliwoci. Ograniczonym słyszalne s komunikaty nadawane na tej samej czstotliwoci wraz z towarzyszcym im odpowiednim tonem CTCSS lub DCS. Uruchamianie f-cji CTCSS Aby uruchomi jeden z 38 dostpnych tonów CTCSS dla nadawania i odbioru naley wykona nastpujace czynnoci: 1. Włcz radio pokrtłem Naciska przycisk fn a na wywietlaczu w lewym górnym rogu zacznie pulsowa symbol CTCSS. 3. Wybierz przyciskami numer CTCSS wywietlany obok numeru kanału ( ). 4. Nacinij ENTER Teraz radio nadaje i odbiera z uyciem sygnału CTCSS. Analogicznie ustawia si jeden z 83 dostpnych kodów DCS z tym, e na wywietlaczu ma by widoczny symbol DCS. Uwaga! Mona korzysta z blokady CTCSS albo DCS ale nie z obydwu łcznie. TABELA CZSTOTLIWOCI CTCSS

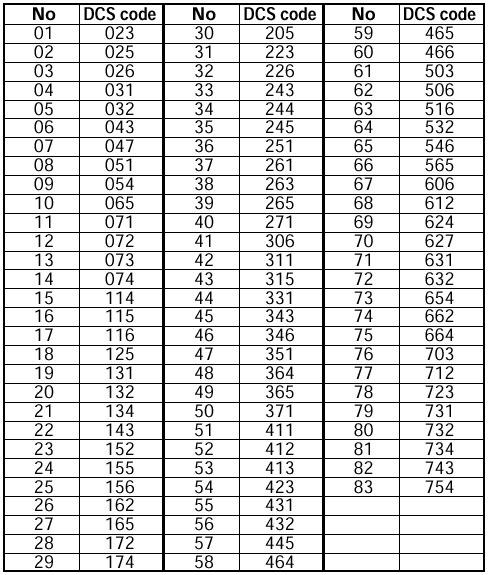

7 TABELA KODÓW DCS DW - PODWÓJNY NASŁUCH Ta funkcja umoliwia jednoczesne monitorowanie dwóch czstotliwoci. 1. Włcz radiotelefon pokrtłem Wybierz pierwszy kanał, który chciałby monitorowa. 3. Naciskaj przycisk fn a w górnej czci wywietlacza pojawi si symbol DW. 4. Przyciskami wybierz numer drugiego kanału. Teraz radiotelefon monitoruje jednoczenie 2 kanały. Jeeli na jednym z nich pojawi si fala nona odbiornik automatycznie przełczy si na nasłuch tego kanału i pozostanie tam do koca transmisji, po czym wznowi działanie f-cji DW. Dla rezygnacji z trybu DW nacinij ENTER lub wyłcz radiotelefon. PAMI Alan-456 moe zapamita 9 numerów kanałów z przypisanymi do nich kodami CTCSS lub DCS. Zapamitywanie 1. Włcz radiotelefon pokrtłem Naciskaj przycisk fn a w prawym dolnym rogu wywietlacza pojawi si litera M z pulsujcym numerem Wybierz przyciskami numer pamici ( 1 9 ).

8 4. Nacinij fn pulsuje pierwszy duy numer z lewej strony. 5. Wybierz przyciskami numer kanału, który ma by zapamitany ( 1 8 ). 6. Nacisnij fn pulsuje 00 z prawej strony numeru kanału i symbol CTCSS 7. Wybierz przyciskami numer CTCSS. Jeeli zapamitujesz kanał bez blokady tonowej nacinij ENTER gdy na wywietlaczu widnieje CTSCC Dla dodania kodu DCS ponownie nacinij fn zacznie pulsowa symbol DCS. 9. Wybierz przyciskami numer kodu DCS. Jeeli nie uywasz DCS, nacinij ENTER gdy na wywietlaczu pojawi si DCS 00. Wywoływanie kanału z pamici 1. Naciskaj przycisk fn a w prawym dolnym rogu pojawi si cyfra 1 9 ( bez litery M ). 2. Wybierz przyciskami numer pamici. Numer pulsuje gdy wybrany adres pozostaje niewykorzystany. 3. Ncinij ENTER dla zakoczenia przegldania pamici. Po wyłczeniu radiotelefonu zapisane kanały pozostaja w pamici. FUNKCJA OSZCZDZANIA ENERGII Alan-456 posiada system redukcji poboru prdu, który w znacznym stopniu pozwala przedłuy działanie urzdzenia na jednym komplecie baterii. Funkcja włcza sie automatycznie jeeli przez 5 sek. radiotelefon nie odbierze adnego sygnału. Symbol SAVE pulsuje w prawym górnym rogu. STAN BATERII W lewym dolnym rogu ekranu widoczny jest wskanik zasilania. Poszczególne segmenty oznaczaj stan naładowania baterii. Jeeli wskanik zacznie pulsowa wymie baterie na nowe lub naładuj akumulatory. RESET ( KASOWANIE ) Alan-456 podobnie jak komputer posiada fukcj reset ( kasowanie ). Jeeli radiotelefon nie funkcjonuje prawidłowo lub zachodzi potrzeba usunicia ustawie dokonanych przez uytkownika włcz radiotelefon trzymajc jednoczenie przycisk fn przez 3 sek. DANE TECHNICZNE Ilo kanałów...8 Czstotliwo kanał MHz MHz MHz MHz MHz MHz MHz MHz

9 Odstp midzykanałowy khz Zasilanie... 3 baterie typ AA( 3,6 4,5 V DC ) Dopuszczalny zakres temperatury otoczenia C Kontrola czstotliwoci...syntezer PLL Stabilizacja czstotliwoci...± 2,5PPM Waga...100g ( bez baterii ) Wymiary...95x50x25mm Odbiornik Czuło...<0,35uV Moc audio (m.cz.)...300mw Czstotliwoci porednie mhz i 0.455MHz Nadajnik Moc nadawania...500mw ERP Modulacja...F3E max 2,5KHz Pobór prdu...<350ma Emisja niepodanych sygnałów...w normie Producent zastrzega sobie moliwoc zmian. WYPOSAENIE DODATKOWE - mikrofonogłonik - laryngofon - ładowarka sieciowa - akumulatorki 850, 900 mah - ładowarka samochodowa dostpne w punktach sprzeday produktów firm ALAN i MIDLAND ALAN TELEKOMUNIKACJA Podsumowanie funkcji programowanych przez włczenie radiotelefonu z jednoczesnym wciniciem przycisku ENTER Iloc nacini F 0 Wywietlona informacja Opis Włczone dwikowe potwierdzenie uycia przycisku Modyfikacja z uyciem przycisków Informacja Opis Wyłczone dwikowe potwierdzenie uycia przycisku 1 2 Włczona sygnalizacja koca transmisji ( roger beep ) Poziom czułoci systemu VOX Wyłczona sygnalizacja koca transmisji Zmniejszona / zwikszona czuło systemu VOX Powrót do odbioru po zakoczeniu transmisji VOX Funkcja monitorowania dzieci ( babysitter ) Powrót do pozycji 0 Zmniejszony / zwikszony czas powrotu do odbioru po zakoczeniu transmisji VOX Zmniejszona / zwikszona czuło VOX w trybie monitoringu (babysitter )
