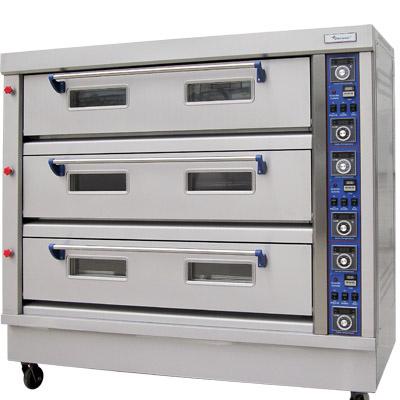

1 INSTRUKCJA OBSŁUGI Piec piekarniczy v MODEL: , Stalgast sp. z o.o. ul. Łubinowa 4a Warszawa tel.: fax: stalgast@stalgast.com

2 Dziękujemy Państwu za zakup naszego produktu. Przed pierwszym użyciem prosimy dokładnie zapoznać się z niniejszą instrukcją obsługi. Kopiowanie niniejszej instrukcji bez zgody producenta jest zabronione. Zdjęcia oraz rysunki mają charakter poglądowy i mogą różnić się od zakupionego urządzenia. UWAGA: Przed pierwszym użyciem urządzenia należy dokładnie zapoznać się z instrukcją obsługi. Instrukcję należy przechowywać w bezpiecznym oraz dostępnym dla personelu miejscu. Producent zastrzega sobie prawo do zmiany parametrów technicznych urządzeń bez zapowiedzi. Zdjęcia, rysunki oraz opisy urządzeń mają charakter poglądowy. Instrukcje bezpieczeństwa Nieprawidłowa obsługa urządzenia może poważnie uszkodzić urządzenie i skaleczyć użytkownika. Urządzenie może być używane jedynie w celu, do którego zostało stworzone. Producent nie jest odpowiedzialny za jakiekolwiek szkody wyrządzone przez nieprawidłowe użytkowanie urządzenia. Nie przestrzeganie tych instrukcji może spowodować sytuację zagrażającą życiu. Nigdy nie otwieraj odbudowy samodzielnie. Nie wkładaj jakichkolwiek przedmiotów do obudowy urządzenia. Nie używaj urządzenia po upadku lub kiedy jest w jakikolwiek sposób uszkodzone. Skontaktuj się z certyfikowaną firmą naprawczą, w celu sprawdzenia i naprawy w razie potrzeby. Nigdy nie naprawiaj urządzenia samodzielnie. Może to spowodować sytuację zagrażającą życie. Zawsze obserwuj urządzenie podczas użytkowania. Dzieci nie rozumieją, że niewłaściwe użytkowanie urządzeń elektrycznych może być niebezpieczne. Dlatego nigdy nie pozwalaj dzieciom na korzystanie z urządzeń bez nadzoru. Charakterystyka urządzenia Komory pieca elektrycznego mogą być kontrolowane niezależnie od siebie, temperatura dolnej i górnej grzałki może być również ustawiana indywidualnie. Oznacza to między innymi, iż użytkownik może wybrać jedną komorę, z której będzie aktualnie korzystał a pozostałe (jeżeli istnieją) nie będą się nagrzewać. Istnieje również możliwość zsynchronizowania pracy wszystkich komór pieca. Temperatura grzałki dolnej oraz górnej może być ustawiona w zakresie od 20 do 300ºC na dowolnie wybranej wartości. Użytkownik może nastawić czas (zegar), po upływie którego urządzenie automatycznie zakończy pracę. Urządzenie zostało wyposażone w układ zabezpieczający przed przegrzaniem. W przypadku, gdy w trakcie pracy urządzenia wystąpi awaria automatycznej kontroli termostatycznej, piec zostanie automatycznie odłączony od głównego źródła zasilania. Celem instalacji układu zabezpieczającego przed przegrzaniem jest uniknięcie pożaru i spięcia w sieci elektrycznej oraz zapewnienie bezpieczeństwa osób oraz obiektów znajdujących się w pobliżu urządzenia. Dane techniczne Model urządzenia Napięcie [V] ~400 ~400 Częstotliwość [Hz] Moc [kw] Zakres temperatur [ºC] 20~300 20~300 Wydajność [kg/h] Czas wzrostu temperatury [min] Wymiary LxWxH [cm] Waga [kg] Model urządzenia Dane techniczne zabezpieczenia przez przebiciem prądu Natężenie prądu [A] Prądy wyłączeń wyłacznika różnicowo-prądowego (ma) Ilość biegunów i napięcie x 400V + N + PE x 400V + N + PE - 2 -

3 Instalacja urządzenia Urządzenie jest przeznaczone do użytku wyłącznie wewnątrz pomieszczeń. Należy je ustawić na podłodze lub płaskiej stabilnej powierzchni takiej jak np.: stół roboczy, w taki sposób, aby znajdowało się przynajmniej 20 cm od ściany. Niedozwolone jest ustawienie pieca elektrycznego w pobliżu lub w bezpośrednim sąsiedztwie drewnianych ścian, stołów lub innych powierzchni wykonanych z drewna oraz jakichkolwiek obiektów wykonanych z innych materiałów łatwopalnych. Podłączenie urządzenia do źródła zasilania elektrycznego może zostać wykonane wyłącznie przez wykwalifikowany personel techniczny. Przed podłączeniem urządzenia należy się upewnić, czy wartości napięcia oraz częstotliwości w miejscu, gdzie urządzenie będzie użytkowane, są zgodne z wartościami podanymi na tabliczce znamionowej. Gniazdo musi być zaopatrzone w wyłącznik różnicowo-prądowy a po zainstalowaniu urządzenia należy zapewnić łatwy dostęp do wyłącznika. Należy zwrócić uwagę na odpowiednie wejście gniazda pasujące do wtyczki przewodu zasilania. Komponenty elektryczne spełniają wymogi I klasy bezpieczeństwa. Urządzenie zostało wyposażone w przewód: żółto zielony służący do podłączenia urządzenia do linii uziemienia sieci elektrycznej. Uziemienie urządzenia należy wykonać zgodnie z obowiązującymi regulacjami prawnymi dotyczącymi bezpieczeństwa korzystania ze źródeł prądu elektrycznego. UWAGA: Niedozwolone jest podłączanie przewodów uziemiających do jakichkolwiek rur sieci wodnej, gazowej lub grzewczej. W przeciwnym wypadku istnieje wysokie prawdopodobieństwo wystąpienia wypadku groźnego dla zdrowia lub życia osób znajdujących się pobliżu urządzenia. 6. Urządzenie należy podłączyć do systemu ekwipotencjalnego, którego wydajność musi zostać odpowiednio sprawdzona zgodnie z obowiązującymi przepisami prawnymi. System ekwipotencjalny urządzenia znajduje się w jego tylnej części i należy go podłączyć do pozostałych urządzeń elektrycznych za pomocą przewodu miedzianego o przekroju 10 mm 2. Temperatura otoczenia w trakcie pracy urządzenia powinna znajdować się w przedziale pomiędzy 10ºC do 40ºC. Wilgotność powietrza nie powinna przekraczać 85% W przypadku stwierdzenia nieprawidłowej pracy urządzenia lub jakiejkolwiek usterki urządzenia urządzenie należy niezwłocznie odłączyć od źródła zasilania. Przeglądy oraz naprawa urządzenia powinny być wykonywane wyłącznie przez wykwalifikowany personel techniczny (serwis techniczny). Osoby nieupoważnione nie powinny otwierać pokrywy instalacji elektrycznej, gdyż grozi to porażeniem prądem elektrycznym. Obsługa urządzenia Urządzenie należy włączyć za pomocą włącznika głównego i ustawić pokrętło pracy urządzenia w pozycji włączony (ON). Następnie należy ustawić pożądaną wartość temperatury górnej i dolnej grzałki. Po wybraniu obydwu wartości temperatur urządzenie zacznie pracować a na wyświetlaczu zacznie świecić zielony sygnalizator. Sygnalizator zgaśnie w momencie, gdy urządzenie osiągnie obydwie ustawione wartości temperatury. Oznacza to, że rurki egzotermiczne przestają się nagrzewać i przechodzą w stan stałej wartości temperatury. Temperatury będą automatycznie regulowane zgodnie z ustawionymi wartościami. Użytkownik wybiera odpowiednią wartość temperatury dolnej grzałki dostosowując ją do rodzaju przyrządzanego produktu oraz do pożądanego efektu (koloru, chrupkości oraz połysku powierzchni potrawy). Oświetlenie wnętrza komory urządzenia pozwala na stałą, wzrokową kontrolę procesów zachodzących wewnątrz komory. Gdy proces pieczenia zostanie zakończony należy ustawić pokrętło pracy urządzenia w pozycji wyłączone (OFF) a następnie wyłączyć urządzenie za pomocą wyłącznika głównego

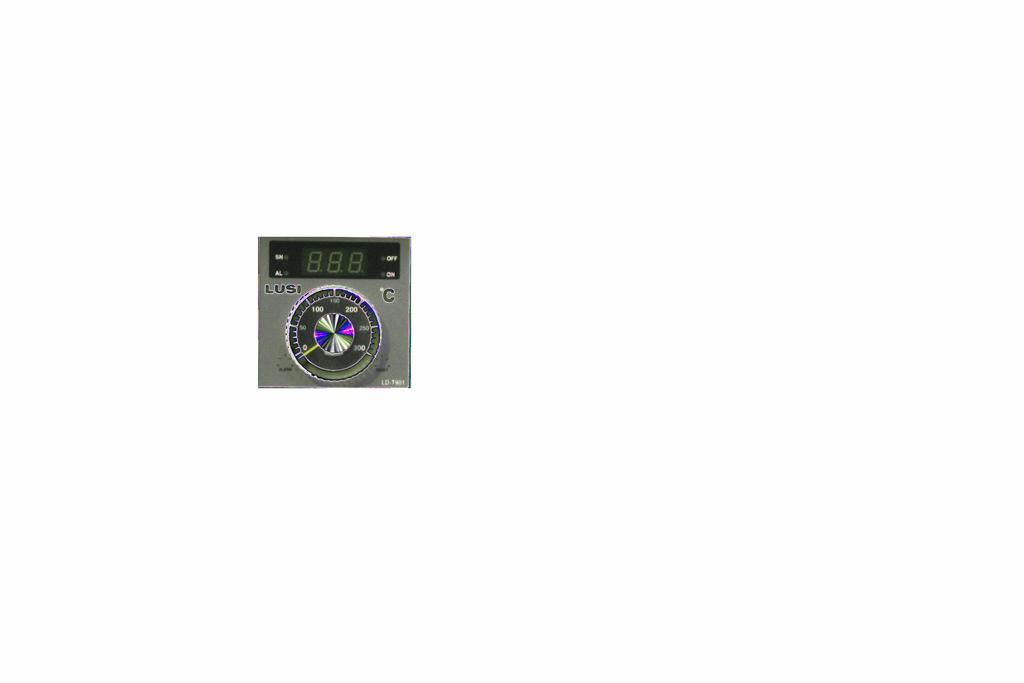

4 6. PANEL STEROWANIA Wyświetlacz cyfrowy czasu pracy Cyfrowy wyświetlacz Grzałka wyłączona Alarm Kasowanie/reseto wanie nastawień czasowych (zegar powraca do wcześniej nastawionego czasu) Grzałka włączona Skrócenie czasu pracy Regulacja temperatury Wydłużenie czasu pracy Wyświetlacz temperatury górnej częsci komory Regulator temperatury górnej częsci komory Zegar pracy komory Kontrolka zasilania komory zegara oświetlenia komory zasilania komory Regulator temperatury dolnej częsci komory -4-
