1 KOTŁY C.O. Rok założenia Firmy 1989 EKOLOGICZNE KOTŁY 2006, 2007, 2008 ITGS

2 KOVERT PALIWO eko-groszek Kotły KOVERT posiadają normę PN EN 0-5:2012, spełniają wymagania dyrektyw UE w zakresie bezpieczeństwa wyrobu potwierdzone deklaracją zgodności i oznaczone znakiem CE. Kotły kwalifi kują się na wszelkie dotacje oferow- ane przez urzędy. Wysoka sprawność powyżej 90 % oraz efektywność procesu spalania, palenie tylko automatyczne: retorta (ślimak) do spalania eko-gro- szku. Kotły KOVERT przeznaczone są do zasila- nia instalacji c.o. różnego rodzaju obiektów oraz przygotowania c.w.u. Znajdują zastosowanie w instalacjach grzewczych głównie w budynkach mieszkalnych, pawilonach handlowych, warsztatach, gospodarstwach wiejskich, itp. Kocioł z instalacją grzewczą należy instalować w układzie pompowym z zaworem różnicowym i mieszającym pomiędzy króćcem zasilania i powrotu. W podajniku zastosowano palenisko z retortą obrotową. Wianek zębaty jest elementem ruchomym układu, powodującym systematyczne rozbijanie szlaki powstającej na palenisku. Dzięki zastosowaniu takiego rozwiązania uzyskano lepsze doprowadzenie powietrza do spalania oraz równomierny rozkład paliwa wewnątrz paleniska. Obrót wianka zębatego dokonuje się za pomocą zabieraka umieszczonego na końcu wałka ślimaka, który zazębiając się z wiankiem wprowadza go w ruch. Podajnik napędzany jest przez motoreduktor wraz z silnikiem fi rmy Nord, gwarantujący wysoką wytrzymałość oraz cichą i bezawaryjną pracę przez wiele lat. Kocioł wykonany jest w wersji spawanej. Podstawowe elementy kotła stanowią - korpus, palnik z podajnikiem paliwa i zbiornikiem, izolacja termiczna oraz wyposażenie - wentylator i sterownik. Korpus kotła składa się z paleniska, popielnika i części konwekcyjnej. Palenisko znajduje się z przodu kotła i stanowi komorę spalania, w której umieszczony jest palnik. Bezpośrednio za paleniskiem znajduje się część konwekcyjna- wymiennik ciepła. Część konwekcyjna połączona jest z czopuchem. Korpus kotła posiada płaszcz wodny. 2

3 W dolnej części kotła znajduje się palnik z podajnikiem paliwa wraz z napędem, oraz zbiornik paliwa. Zadaniem podajnika jest dostarczenie paliwa do palnika w strefą spalania. Pod palnikiem znajduje się popielnik, do którego zsuwa się popiół. Powietrze niezbędne do procesu spalania dostarcza wentylator nadmuchowy, który połączony jest z komorą powietrzną palnika, i doprowadza powietrze przez otwory lub szczeliny do strefy żaru. Pracą układu podającego paliwo reguluje sterownik. Konstrukcja kotła umożliwia okresowo czyszczenie powierzchni wymiany ciepła, paleniska, popielnika przez włazy i drzwiczki paleniska, popielnika, otwory wyczystek ciągów konwekcyjnych. Wszystkie włazy zamknięte są izolowanymi cieplnie drzwiczkami lub pokrywami. Kocioł posiada również izolację termiczną. Regulator temperatury ST 480 przeznaczony jest do kotłów CO wyposażonych w podajnik ślimakowy. L p. Wyszczególnienie jedn Wielkość kotła 1 Nominalna moc cieplna kw Moc minimalna kw 4, Wielkość powierzchni ogrzewanej m2 do : :650 4 Sprawność cieplna % 91 5 Klasa kotła (wgpn-en0-5:2012) Klasa 5 6 Maksymalna temperatura wody C 85 7 Minimalna temperatura wody C 60/70 8 Ciśnienie robocze max bar 1,5 9 Ciśnienie próbne bar 4 10 Paliwo - Węgiel kamienny sortyment groszek energetyczny 1.2 o granulacji 5 : 25, zdolność spiekania RJ < 10, wilgotność do 15%, zawartość miału do 10%, popiołu 10%, temperatura mięknienia popiołu 1150 C, zawartość części lotnych 28-40%, siarka, 0,6%, wartość opałowa 26 MJ/kg 11 Zużycie paliwa kg/h 12 Pojemność zbiornika paliwa kg 1 Wymagany ciąg spalin mbar 0,20 0,22:0,25 Orientacyjne parametry przekrój otworu cm komina wysokość komina m Pojemność wodna kotła dm 16 Średnica czopucha Średnica króćca zasilania i powrotu G11/2 (48,x,2) 18 wymiary podstawowe kotła szerokość 560 długość (wymiennika) wysokość długość 1200 Wymiary podstawowe zestawu szerokość 1210 wysokość Masa zestawu bez wody kg Pobór mocy wentylatora / motoreduktora W 80/90 2 Napięcie zasilania 50 Hz V Opory hydrauliczne mbar 0,5-,5

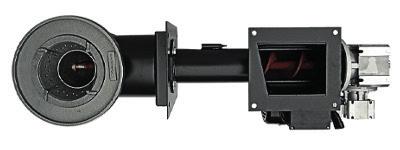

4 HEAD-PELL Kotły typu HEAD - PELL są to kotły wodne, niskotemperaturowe, stalowe, przystosowane do spalania biomsy typu pellet. Wyposażone w specjalny palnik z zapalarką, oraz podajnik ślimakowy i mikroprocesorowy regulator sterujący pracą kotła. Kotły dostarczane są w stanie zmontowanym z izolacją cieplną. Spełniają wymagania normy PN - EN i PN-EN Kocioł przeznaczony jest do podgrzewania wody do temperatury na wylocie nie przekraczającej 90 C. Znajduje on zastosowanie głównie w instalacjach centralne-nego ogrzewania w budynkach mieszkalnych, pawilonach handlowych, warsztatach, gospodarstwach wiejskich, szklarniach, szkołach itp. i mogą być montowane wyłącznie w instalacjach systemu otwartego, zabezpieczonych zgodnie z PN-91/B-0241, mogą pracować w układzie grawitacyjnym lub pompowym. pelet PALIWO HEAD-PELL pellet 24-2 kw 6 KOCIOŁ HEAD-PELL 15KW 4

5 L p. Wyszczególnienie j.m. Parametry techniczne kotła HEAD-PELL 1 KLASA KOTŁA Zakres mocy grzewczej kw 4,8-16 7,2-24 9,6-2 Orientacyjna pow. ogrzewanego pom. m : :00 4 Temp.spalin moc nomin./ minimalnej C 151,8/94,1 151,8/94,1 149,5/82,5 5 Rodzaj paliwa WOOD PELLETS-C1 6 Pojemność wodna kotła l Masa zestawu bez wody kg Wielkość drzwiczek Przepływ masy spalin przy mocy nominalnej i minimalnej Ilość spalanego paliwa przy mocy nominalnej Zakres ustawień temp. na regulatorze wys. 240 szer g/s kg/h 0, ,00429,590 1,090 0, , ,655 1,550 0, , ,720 2, Max. temperatura wody C 90 1 Max.pobór mocy W Max. ciśnienie robocze Bar 1,0 15 Ciśnienie próbne Bar 4,0 16 Sprawność cieplna % <89 17 Wymagany ciąg spalin mb 18 Wysokość komina m 5 19 Wymagany przekrój 284 cm2 otworu komina Średnica rury spalinowej Pobór mocy w pracy z nominalną mocą kw 0,28 grzewczą (20 V / 50 Hz) 22 Opory hydrauliczne mbar 25 2 Maksymalny pobór mocy W Pobór mocy podczas rozpalania W Pobór mocy w czuwaniu W 4 Przykładowe ustawienie 1 - sterownik 2 - kocioł - podajnik limakowy 4 - rura giętka 5 - palnik pelletowy 6 - zbiornik na pellet j.m 16 kw 24 kw 2 kw Wymiary kosza A wysokość 1250 B szerokość 600 C długość 800 D pojemność (l) 00 E pojemność komory spalania F kw 47,8 l G kw 87, l H kw 11,6 l I 200 a / 4 b 1,5 2 5

6 UKS - G Kotły UKS-G sa nową wersją kotłów z regulowanym procesem palenia, opalanych miałem węgla kamiennego i drewna. W ich konstrukcji wykorzystano wieloletnie doświadczenie nabyte w czasie prdukcji znanych już kotłów UKS-G. Proces spalania jest tu podobny, tj. od góry do dołu. Cechą i jednocześnie zaletą tych kotłów jest: ułatwiona obsługa, szczególnie w zakresie czyszczenia, zwiększa żywotność mniejsza powierzchnia zajmowana w kotłowni, przy większej jego wysokości. PALIWO Kotły typu UKS-G przeznaczone są do podgrzewania wody do temperatury, na wylocie, nie przekraczającej 90 C. Znajdują one zastosowanie głównie w instalacja centralnego ogrzewania w budynkach mieszkalnych, pawilonach handlowych, warsztatach, gospodarstwach wiejskich, szklarniach, szkołach, itp. Kotły typu UKS-G mogą być montowane wyłącznie w instalacjach systemu otwartego, zabezpieczonych zgodnie z PN-91/B-0241, mogą pracować w układzie grawitacyjnym lub pompowym. Badania tego kotła przeprowadził Instytut Chemicznej Przeróbki Węgla w Zabrzu. węgiel miał węglowy drewno 6

7 L p. Wyszczególnienie j.m Parametry techniczne kotła UKSG 1 Moc nominalna kw Średnia moc eksploatacyjna kw Orientacyjna pow. ogrzewanego pom. m Jednorazowy zasyp paliwa kg Rodzaj paliwa Węgiel kamienny asortment miał MI typ 2.1 kl. 25/12 wg PN-82/G Pojemność wodna kotła l Masa zestawu bez wody kg Wielkość wsypów wys zasypowych szer Głębokość paleniska Szerokość paleniska Wysokość paleniska Max. temperatura wody C 90 1 Stałopalność h Max. ciśnienie robocze Bar 1,0 15 Ciśnienie próbne Bar 4,0 16 Paliwo podstawowe % Sprawność 82,7 85,6 cieplna Paliwo zastępcze Wymagany ciąg spalin Pa Wymagana wysokość komina m Paliwo podstawowe Wymagany przekrój cm otworu komina Paliwo zastępcze Ø Wymiary przekroju czopucha Ø X Pobu mocy (20 V / 50 Hz) W Opory hydrauliczne mbard 25 UWAGA! W związku z ciągłą modernizacją kotłów i postępem technologicznym fi rma Kotłostal zastrzega możliwość zmian wymiarów i innych danych. UKS j.m 12 kw 16 kw 20 kw 24 kw 0 kw 6 kw 4 kw A A B C D E F G H I 200 a / 4 b 1,5 2 7

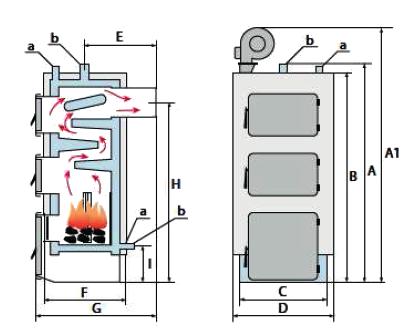

8 UKS - M Do spalania gorszych gatunków węgla kamiennego, miału węglowego, węgla brunatnego i drewna. Kotły UKS-M są unowocześnioną wersją kotłów UKS. Wyposażone są w wentylator mikroprocesorowy regulator sterujący pracą kotła. Rozpalanie odbywa sie od góry po załadowaniu paliwa do komory spalania. Załadunek nowej porcji odbywa się przeciętnie raz na dobę, Badania tych kotłów przeprowadził Instytut Chemicznej ej Przerobki Węgla w Zabrzu. PALIWO węgiel miał węglowy drewno UKS-M j.m 12 kw 14 kw 21 kw 25 kw 1 kw 46 kw A A B C D E F G H I 200 a / 4 b 2 8

9 L p. Wyszczególnienie j.m Parametry techniczne kotła UKS-M 1 Moc nominalna kw Moc minimalna kw, Średnia moc eksploatacyjna kw Wielkość pow. do ogrzania m UWAGA! W związku z ciągłą modernizacją kotłów i postępem technologicznym fi rma Kotłostal zastrzega możliwość zmian wymiarów i innych danych Jednorazowy zasyp paliwa kg Rodzaj paliwa Węgiel kamienny asortyment miał MI typ 2.1 kl 25/12 wg PN-82/G Pojemność wodna kotła l Masa kotła bez wody kg Wielkość wys wsypów szer. zasypowych Głębokość paleniska Szerokość paleniska Wysokość paleniska Wielkość komory załadowczej dm Maks. temperatura wody C Stałopalność h Maks. ciśnienie robocze Bar 1,0 1,5 17 Ciśnienie próbne Bar 4,0 18 Paliwo podstawowe 81 Sprawność % cieplna Paliwo 75 zastępcze 19 Wymagany ciąg spalin Pa Wymagana wysokość komina m ,5 9,5 10,5 11,0 21 Wymagany przekrój otworu cm komina Ø Wymiary wys przekroju Ø160 Ø160 szer. czopucha Ilość kanałów dymnych Pabór mocy (20 V / 50 Hz) W UKS-M j.m 71 kw 97 kw 10 kw 190 kw A B C D E F G H I a / 4 b Ø 2,5 Ø Ø 88,9 Ø 114,

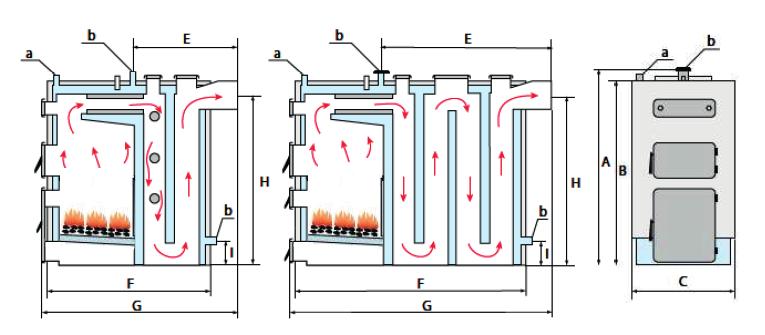

10 KWM - S KOCIOŁ WODNY MIAŁOWY STEROWANY ELEKTRONICZNIE Kotły wodne ze sterowanym procesem palenia są opalane miałem węgla kamiennego. Charakteryzują się: nowoczesną kostrukcją, wysoką wydajnością, sprawnością energetyczną przekraczającą 80%. Posiadają certyfi katy ekologiczny i zgodności wg. kryteriów efektywności energetycznej oraz etykietę i charakterystykę techniczną uprawniające do obrotu towarowego. Jednorazowy zasyp paliwa przeciętnie wystarcza na całą dobę. Po rozpaleniu nie wymagają stałej obsługi. Mikroprocesorowy regulator umożliwia utrzymywanie wymaganej temperatury. PALIWO miał węglowy 10

11 L p. Wyszczególnienie j.m Dane techniczne kotłów KWM-S 1 Moc nominalna kw Wielkość pow. do ogrzania m2 do Rodzaj paliwa Węgiel kamienny typu 1,2 sortyment miał. 4 Jednorazowy zasyp paliwa kg Stałopalność h Pojemność wodna kotła L Masa kotła bez wody kg Wielkość drzwiczek wys zasypowych szer Głębokość paleniska Szerokość paleniska Maks. temp. wody C Maks. ciśnienie robocze Bar 1,5 1 Minimalna temp. powrotu i zasilania C 60/70 14 Ciśnienie próbne Bar 4,0 15 Sprawność cieplna przy mocy nominalnej % >80 16 Wymagany ciąg spalin mbar 0,2 0,22 0,25 0,25 0,5 17 Wymagana wysokość komina m Wymagany przekrój otworu kominowego cm Średnica króćca zasilania 114, G2 (60,x4) G2½ (76,1 x 4) 88,9 x 4,5 i powrotu x 4,5 20 Wymiary przekroju czopucha 180 x x x x260 00x290 10x50 21 Pobór mocy (20V/50Hz) W 80/90 70/90 550/ Napięcie zasilania V Opory hydrauliczne mbar 2 UWAGA! W związku z ciągłą modernizacją kotłów i postępem technologicznym fi rma Kotłostal zastrzega możliwość zmian wymiarów i innych danych. KWM-S j.m 19 kw 25 kw 8 kw 50 kw 62 kw 75 kw 100 kw 150 kw A B C D E F G H a / 4 b 2 2,5 11

12 KWM - SGR KOCIOŁ Z PODAJNIKIEM ŚLIMAKOWYM Wyposażone są w automatyczne podajniki i zbiorniki paliwa. Dzięki swym niezwykłym zaletom pozwalają na bardzo łatwą obsługę, racjonalne i ekonomiczne prowadzenie procesu spalania. Rozpalania w tych kotłach odbywa się raz w sezonie. Przy prawidłowej eksploatacji, zgodnej z instrukcją obsługi, kocioł będzie niezawodnie służył przez wiele lat. Kotły KWM-SR i KWM-SGR produkowane są w wersji z rusztem, umożliwiającym tradycyjny sposób palenia w kotle w przypadku braku prądu lub awarii. Są to ekologiczne urządzenia grzewcze, które posiadaj świadectwo badania na znak bezpieczeństwa ekologicznego. PALIWO Kocioł oferowany z dwoma modelami sterownika: ARGON - w standardzie IRYD pid - za dopłatą węgiel (ruszt stały) drewno (ruszt stały) miał węglowy eko-groszek pelet ziarno 12

13 L p. Wyszczególnienie j.m Dane techniczne kotłów KWM-SGR 1 Moc nominalna kw Wielkość pow. do ogrzania m2 do 100 do Rodzaj paliważ Węgiel kamienny asortyment groszek energetyczny typ 1 lub 1.1 o granulacji 5 25, zdolność spiekania RJ < 10, wilgotność do 15 %, zawartość miału do 10 %, popiołu 10 %, temp. mięknienia 1150 oc, zawartość części lotnych %, siarka 0,6 %, wartość opałowa 26 MJ/kg. Dla kotłów z rusztem można stosować węgiel kawałkowy lub orzech. 4 Zużycie paliwa przy mocy nominalnej. kg/h, 4,2 6,5 8,5 10,0 12,7 5 Pojemność zasobnika paliwa kg Pojemność wodna kotła L Masa kotła/zestawu kg 220/ /22 28/71 410/52 510/ /692 65/782 8 Wielkość drzwiczek wys zasypowych szer Głębokość paleniska Szerokość paleniska Maks. temp. wody C Minimalna temperatura powrotu i zasilania C 60/70 1 Maks. ciśnienie robocze Bar 1,5 14 Ciśnienie próbne Bar 4,0 15 Sprawność cieplna przy mocy nominalnej % >80 16 Wymagany ciąg spalin mbar 0,25 0,5 17 Wymagana wysokość komina m Wymagany przekrój otworu kominowego cm Średnica króćca zasilania i powrotu 48,25 G2 (60,x5) 20 Wymiary przekroju czopucha Ø160 Ø x Pobór mocy (20V/50Hz) W Opory hydrauliczne mbar 2 UWAGA! W związku z ciągłą modernizacją kotłów i postępem technologicznym fi rma Kotłostal zastrzega możliwość zmian wymiarów i innych danych. KWM-SGR j.m 15 kw 15 kw* 19 kw 19 kw 25 kw 25 kw 8 kw 8 kw 50 kw 62 kw 75 kw A B C D D D D E F G H I J K a / 4 b 1 1 / 2 D - ekogroszek - podajnik stalowy, D 1 - ekogroszek - miał - podajnik stalowy D 2 - ekogroszek miał - podajnik żeliwny - obrotowy, D - ekogroszek miał - podajnik żeliwny Kocioł c.o. o przybliżonej mocy 15 KW z rusztem żeliwnym wykonujemy z życzenie klienta. Dla kotłów od mocy 62 kw Ruszt żeliwny za dopłatą. 1

14 KWM - SR KOCIOŁ Z PODAJNIKIEM ŚLIMAKOWYM węgiel (ruszt stały) PALIWO drewno (ruszt stały) miał węglowy eko-groszek Wyposażone są w automatyczne podajniki i zbiornika paliwa. Dzięki swym niezwykłym zaletom pozwalają na bardzo łatwą obsługę, racjonalne i ekonomiczne prowadzenie procesu spalania. Rozpalanie w tych kotłach odbywa sie raz w sezonie. Przy prawidłowej eksploatacji, zgodnej z instrukcją obsługi, kocioł będzie niezawodnie służył przez wiele lat. Ponadto kocioł KWM-SR produkowany jest w wersji z rusztem, umożliwiającym tradycyjny sposób palenia w kotle w przypadku braku prądu lub awarii. Są to ekologiczne urządzenia grzewcze, które posiadają świadectwo badania na znak bezpieczeństwa ekologicznego. 14

15 Kocioł oferowany z dwoma modelami sterownika: ARGON - w standardzie, IRYD pid - za dopłatą L p. Wyszczególnienie j.m Dane techniczne kotłów KWM-SR 1 Moc nominalna kw Powierzchnia grzewcza m2 2,0,0 4,0 5,0 6,0 7,5 10,5 14,0 17,0 Wielkość pow. do ogrzania m2 do Rodzaj paliwa Węgiel kamienny asortyment groszek energetyczny typ 1 lub 1.1 o granulacji 5 25, zdolność spiekania RJ < 10, wilgotność do 15 %, zawartośc miału do 10 %, popiołu 10%, temp. mięknienia 1150 oc, zawartość części lotnych %, siarka 0,6 %, wartość opałowa 26 MJ/kg. Dla kotłów z rusztem można stosować węgiel kawałkowy lub orzech 5 Zużycie paliwa kg, 4,2 6,5 8,5 10,0 12, ,5 4 6 Pojemność zbiornika paliwa kg Pojemność wodna kotła L Masa kotła bez wody kg Wielkość drzwiczek zasypowych wysokość szerokość Głębokość paleniska Szerokość paleniska Maks. temp. wody 90 1 Maks. ciśnienie robocze Bar 1,5 14 Minimalna temp. powrotu i zasilania C 60/70 15 Ciśnienie próbne bar 4,0 16 Sprawność cieplna przy mocy nominalnej % >80 17 Wymagany ciąg spalin mbar 0,2 0,22 0,25 0,25 0,5 18 Wymagana wysokość komina m Wymagany przekrój otworu kominowego cm Średnica króćca zasilania i powrotu G2 (60,x4) G2½ (76,1x4) 88,9X4,5 14,X4,5 21 Wymiary przekroju czopucha 180x x x x260 00x290 10x50 22 Pobór mocy (20V/50Hz) W 80/90 70/90 550/250 2 Napięcie zasilania V Opory hydrauliczne mbar 2 UWAGA! W związku z ciągłą modernizacją kotłów i postępem technologicznym fi rma Kotłostal zastrzega możliwość zmian wymiarów i innych danych. KWM-SR j.m 19 kw 25 kw 8 kw 50 kw 62 kw 75 kw 100 kw 150 kw A B C D D D E F G H I J K a / 4 b 2 2,5 D 1 - ekogroszek - miał - podajnik stalowy, D 2 - ekogroszek - miał - podajnik żeliwny 15

16 KS - EKO Kotły typu KS-EKO są to kotły wodne, stalowe. Paliwem podstawowym jest drewno opałowe suche liściaste lub iglaste (kawałkowe, polana, szczapy, odpady drewna przemysłu meblarskiego w postaci klocków, zrąbków o wartości opałowej od KH/ kg i wilgotności nie większej niż 20%. Paliwo zastępcze to węgiel kamienny dla celów energetycznych typ. 2.1 sortymentu orzech klasy 24 / 12 wg PN-82/ , węgiel kamienny sortymentu groszek 24 / 15, br yki et y w ęg la b ru na tnego i inne (kora, wióry, chrust) Kocioł wyposażony jest w wentylator i mikroprocesorowy regulator sterujący pracą kotła. Przeznaczenie kotłów Kocioł typu KS-EKO przeznaczony jest do podgrzewania wody do temperatury na wylocie nie przekraczającej 90 C. Znajduje on zastosowanie głównie w instalacjach centralnego ogrzewania w budynkach mieszkalnych, pawilonach handlowych, warsztatach, gospodarstwach wiejskich, szklarniach, szkołach itp. i mogą być montowane wyłącznie w instalacjach systemu otwartego, zabezpieczonych zgodnie z PN-91/B-0241, mogą pracować w układzie grawitacyjnym lub pompowym. PALIWO drewno (Paliwo podstawowe) węgiel (Paliwo zastępcze) Sterownik rozbudowany o moduł CWU, posiada wyjście na panel pokojowy. Nowoczesny, niezawodny i prosty w obsłudze. 16

17 Zasilanie Panel sterujący Drzwiczki załadunkowe Przepustnica spalin Dmuchawa Czopuch przepustnica spalin Nadmuch Palenisko Izolacja Powrót Popielnik Nadmuch Lp. Wyszczególnienie j.m. Parametry techniczne kotła KS-EKO 1 Znamionowa moc cieplna kw Optymalna paliwa podstawowego sprawność cieplna paliwa zastępczego % przy spalaniu (węgla kamiennego) 78. Parametry wody na wlocie i wylocie z kotła (obliczeniowe) C 95 / Dopuszczalna temperatura wody w kotle C Dopuszczalne ciśnienie wody w kotle MPa > 0,15 6. Pojemność zasypowa komory paliwowej dm Orientacyjna wysokość komina (minimalna) m długość 950 Wymiary szerokość gabarytowe kotła wysokość Masa kotła bez wody kg Stałopalność przy mocy znamionowej h < 4,5 11. Wielkość powierzchni ogrzewanej m UWAGA! W związku z ciągłą modernizacją kotłów i postępem technologicznym firma Kotłostal zastrzega możliwość zmian wymiarów i innych danych.. 17

18 UKS (wysoki) Kotły UKS przeznaczone są do podgrzewania wody do temperatury na wylocie nie przekraczającej 90 C. Znajdują one zastosowanie głównie w instalacjach centralnego ogrzewania w budynkach mieszkalnych, pawilonach handlowych i usługowych, warsztatach, gospodarswach wiejskich, szklarniach, szkołach, itp. Kotły węglowe wg życzeń odbiorcy mogą być dostarczone w segmentach i składane na miejscu u użytkownika. Ma to szczególnie istotne znaczenie w przypadku trudności transportowych do kotłwni. Na życzenie klienta kotły UKS mogą być wyposażone w regulatory dopływu powietrza. Kotły UKS w 2000 r. zostały zmodernizowane i uzyskały certyfi kat zgodności według kryterium efektywności energetycznej. Badania tych kotłów przeprowadził Instytut Techniki Grzewczej i Sanitarnej w Łodzi. PALIWO węgiel (ruszt stały) drewno (ruszt stały) miał węglowy UKS j.m 5 kw 6,5 kw 8 kw A 950 B 910 C 290 D 50 E F G H 780 I 180 a / Ø 4 b 1,5 18

19 L p. Wyszczególnienie j.m Parametry techniczne kotła UKS (wysoki) 1 Moc nominalna kw 5 6, Średnia moc eksploatacyjna kw 2 5 Orientacyjna pow. ogrzewanego pom. 2,5 6,5 UWAGA! W związku z ciągłą modernizacją kotłów i postępem technologicznym fi rma Kotłostal zastrzega możliwość zmian wymiarów i innych danych. 8 m2 do 45 do 55 do do do do 10 do 160 do 200 do 00 4 Jednorazowy zasyp paliwa kg 5 6, Podstawowe Węgiel kamienny typu 2.1 kl. 26/9, sortyment OII, rodzaj energetyczny 5 Rodzaj Mieszanka: 50% - Węgiel kamienny typu 2.1 kl. 26/9, paliwa Zastępcze sortyment OII, 50% - Węgiel kamienny typu 2.1 kl. 24/12, sortyment MI 6 Pojemność wodna kotła l Masa zestawu bez wody kg Wielkość wysokosć wsypów zasypowych szerokość Głębokość paleniska Szerokość paleniska Wysokość paleniska Max. temperatura wody C 90 1 Stałopalność h > 4,5 do Max. ciśnienie robocze Bar 1,0 15 Ciśnienie próbne Bar 4,0 16 Sprawność cieplna Paliwo podstawowe Paliwo zastępcze % Wymagany ciąg spalin Pa Wymagana wysokość komina m Wymagany przekrój otworu cm komina Ø Wymiary przekroju czopucha 100 x 140 Ø x Opory hydrauliczne mbar UKS j.m 12 kw 14 kw 19 kw 2 kw 27 kw 42 kw A B C D E F G H I 200 a / Ø 4 b 1,5 2 19

20 UKS (niski) Do spalania gorszych gatunków węgla kamiennego, węgla brunatnego, torfu, miału, itp. Konstrukcja kotłów pozwala na spalanie odpadów drewna i trocin przy współpracy z AZSO Hajnówka. Kotły UKS przeznaczone są do podgrzewania wody do temperatury na wylocie nie przekraczającej 90 C. Znajdują one zastosowanie głównie w instalacjach centralnego ogrzewania w budynkach mieszkalnych, pawilonach handlowych i usługowych, warsztatach, gospodarswach wiejskich, szklarniach, szkołach, itp. Kotły węglowe wg życzeń odbiorcy mogą być dostarczone w segmentach i składane na miejscu u użytkownika. Ma to szczególnie istotne znaczenie w przypadku trudności transportowych do kotłwni. Na życzenie klienta kotły UKS mogą być wyposażone w regulatory dopływu powietrza. Kotły UKS w 2000 r. zostały zmodernizowane i uzyskały certyfi kat zgodności według kryterium efektywności energetycznej. Badania tych kotłów przeprowadził Instytut Techniki Grzewczej i Sanitarnej w Łodzi. węgiel (ruszt stały) PALIWO drewno (ruszt stały) miał węglowy UKS j.m 12 kw 14 kw 19 kw 2 kw 27 kw 42 kw A B C D E F G H I 200 a / 4 Ø b 1,5 2 20

21 Parametry techniczne kotła UKS (wysoki) L p. Wyszczególnienie j.m Typoszereg II Typoszereg III 1 Moc nominalna kw Średnia moc eksploatacyjna Orientacyjna pow. ogrzewanego pom. kw 4 12 m UWAGA! W związku z ciągłą modernizacją kotłów i postępem technologicznym fi rma Kotłostal zastrzega możliwość zmian wymiarów i innych danych Jednorazowy zasyp paliwa kg Rodzaj paliwa Podstawowe Zastępcze Węgiel kamienny typu 2.1 kl. 26/9, sortyment OII, rodzaj energetyczny Mieszanka: 50% - Węgiel kamienny typu 2.1 kl. 26/9, sortyment OII, 50% - Węgiel kamienny typu 2.1 kl. 24/12, sortyment MI Węgiel kamienny typu 2.1 kl. 26/12, sortyment OII, rodzaj energetyczny Mieszanka: 50% - Węgiel kamienny typu 2.1 kl. 26/12, sortyment OII, 50% - Węgiel kamienny typu 2.1 kl. 24/15, sortyment MI 6 Pojemność wodna kotła l Masa zestawu bez wody kg Wielkość wysokosć drzwiczek zasypowych szerokość Głębokość paleniska Szerokość paleniska Wysokość paleniska Wielkość drzwiczek zasypowych dm Max. temperatura wody C Stałopalność h do Max. ciśnienie robocze Bar 1,0 1,5 16 Ciśnienie próbne Bar 4,0 17 Sprawność cieplna Paliwo podstawowe % Paliwo zastępcze Wymagany ciąg spalin Pa Wymagana wysokość komina m 5 7 8,5 9,5 10, Wymagany przekrój cm otworu komina Ø Wymiary przekroju czopucha Ø160 Ø160 Ø160 Ø UKS j.m 70 kw 95 kw 10 kw 190 kw A B C D E F G H I a / 4 b Ø 88,9 114, 2,5

22 PŁOMYK Kocioł z rusztem żeliwnym i szamotem do ogrzewania powietrza w pomieszczeniu Kotły typu PŁOMYK przeznaczone są do osuszania pomieszczeń z wilgoci np. piwnic. Duże zastosowanie znajdują w garażach, warsztatach samochodowych, na budowach itp. Zalety naszych kotłów: Ze względu na prostą konstrukcję kotła ciepłe powietrze jest wdmuchiwane za pomocą dmuchawy w różnych kierunkach, jednak to klient decyduje o kierunku wylotu ciepłego powietrza do pomieszczenia, a czyni to przy pomocy kanałów ruchowych. Kotły typu PŁOMYK są wyposażone w ruszt żeliwny i płytki szamotowe co umożliwia spalanie trocin, drewna oraz węgla każdego rodzaju, dlatego jest to kocioł tani w eksploatacji, bo palimy tym co mamy. Nie używając kotła zimą nie ma obawy, że kocioł nam zamarznie. Na indywidualne życzenie klienta można wykonać jeszcze większe jednostki kotła PŁOMYK. Na kocioł udzielana jest gwarancja. Atutem naszego produktu jest wykwalifi kowana kadra dzięki której kocioł w pełni dopracowany. PALIWO węgiel (ruszt stały) eko-groszek drewno (ruszt stały) trociny miał węglowy Lp. Wyszczególnienie jedn. Wielkość kotła 1 Typ kotła I II III 2 Orientacyjna powierzchnia ogrzewanego pomieszczenia m2 Wymagana wysokość komina 4 4 Wymagany przekrój otworu komina m Paliwo trociny, drewno, węgiel drzewny, węgiel kamienny, miał, itp. 6 Wymiary czopucha Ø 1 szerokość Orientacyjne gabarytowe wymiary kotła wysokość cm długość Orientacyjna masa kg Napięcie zasilania V Wymiary paleniska długość szerokość Wielkość wsypów wysokość szerokość UWAGA! W związku z ciągłą modernizacją kotłów i postępem technologicznym fi rma Kotłostal zastrzega możliwość zmian wymiarów i innych danych. 22

23 Proponowane wersje usytowania wylotu spalin (czopucha) przy kotłach c.o. z podajnikiem (rzut z góry) Wylot spalin Zbiornik Paliwa Zbiornik Paliwa Wylot spalin Kocioł Kocioł 1 2 Wylot spalin Wylot spalin Zbiornik Paliwa Zbiornik Paliwa Kocioł Kocioł 4 Wylot spalin Wylot spalin Zbiornik Paliwa Zbiornik Paliwa Kocioł Kocioł 5 6 2

24 Proponowane wersje usytowania wylotu spalin (czopucha) przy kotłach c.o. bez podajnika (rzut z góry) Wylot spalin Wylot spalin Wylot spalin Wylot spalin Kocioł Kocioł Kocioł Kocioł Drzwiczki Drzwiczki Drzwiczki Drzwiczki Wylot spalin Wylot spalin Wylot spalin Wylot spalin Kocioł Kocioł Kocioł Kocioł Drzwiczki Drzwiczki Drzwiczki Drzwiczki Wylot spalin Wylot spalin Wylot spalin Kocioł Kocioł Kocioł Drzwiczki Drzwiczki Drzwiczki

25 RURY KOTŁOSTAL-02 KOTŁOSTAL-0 KOTŁOSTAL-04 KOTŁOSTAL-05 KOTŁOSTAL-06 KOTŁOSTAL-08 KOTŁOSTAL-09 KOTŁOSTAL-01 KOTŁOSTAL-07 Nr. kotłostal Nazwa elementu KOTŁOSTAL-01 Rura dł. 00 z rewizją i klapką spalinową KOTŁOSTAL-02 Rura dł. 500 z rewizją i klapką spalinową KOTŁOSTAL-0 Rura dł z rewizją i klapką spalinową KOTŁOSTAL-04 Rura przedłużająca dł. 150 KOTŁOSTAL-05 Rura przedłużająca dł. 250 KOTŁOSTAL-06 Rura przedłużająca dł. 500 KOTŁOSTAL-07 Rura przedłużająca dł. 500 z radiatorem KOTŁOSTAL-08 Rura przedłużająca dł. 750 KOTŁOSTAL-09 Rura przedłużająca dł KOLANKA KOTŁOSTAL-12 KOTŁOSTAL-1 KOTŁOSTAL-18 KOTŁOSTAL-19 KOTŁOSTAL-14 KOTŁOSTAL-15 KOTŁOSTAL-16 KOTŁOSTAL-17 Nr. kotłostal Nazwa elementu KOTŁOSTAL-12 Kolano 15 KOTŁOSTAL-1 Kolano 15 z wyczystką KOTŁOSTAL-14 Kolano 0 KOTŁOSTAL-15 Kolano 0 z wyczystką KOTŁOSTAL-16 Kolano 45 KOTŁOSTAL-17 Kolano 45 z wyczystką KOTŁOSTAL-18 Kolano 90 KOTŁOSTAL-19 Kolano obrotowe 0-90 z wyczystką 25

26 Części zamienne, osprzęt i inne akcesoria Sterowniki - Kotły miałowe Nr. kotłostal Nazwa elementu KOTLOSTAL RM-01 Regulator temperatury Kotłostal KOTLOSTAL RM-02 Regulator temperatury Proton KOTLOSTAL RM-0 Regulator temperatury Proton Pid KOTLOSTAL RM-04 Regulator temperatury Proton C.W.U KOTLOSTAL RM-05 Regulator temperatury Płomyk - Coster KOTLOSTAL RM-06 Regulator temperatury Płomyk - Pid Sterowniki - Kotły podajnikowe Nr. kotłostal Nazwa elementu KOTLOSTAL RP-01 Regulator temperatury Argon S KOTLOSTAL RP-02 Regulator temperatury Argon 1S KOTLOSTAL RP-0 Regulator temperatury Argon KOTLOSTAL RP-04 Regulator temperatury Titanic 1S KOTLOSTAL RP-05 Regulator temperatury Titanic S KOTLOSTAL RP-06 Regulator temperatury Iryd RTZ 1 S Pid KOTLOSTAL RP-07 Regulator temperatury Iryd RTZ 1 S KOTLOSTAL RP-08 Regulator temperatury Ognik Plus C.W.U. KOTLOSTAL RP-09 Regulator temperatury Ognik Plus Pid 2 KOTLOSTAL RP-10 Regulator temperatury Cobra KOTLOSTAL RP-11 Regulator temperaturypuma Pid Dmuchawy - Kotły miałowe zasypowe Nr. kotłostal Nazwa elementu KOTLOSTAL DM-01 WBS - 6AL (od 8kW do 0 kw) KOTLOSTAL DM-02 RV - 05 R ( 10 kw) KOTLOSTAL DM-0 RV - 21 (od 6 kw do 97 kw) KOTLOSTAL DM-04 RV - 25 ( 10 kw kw) KOTLOSTAL DM-05 WBS - 1 (190 kw) Dmuchawy - Kotły podajnikowe Nr. kotłostal Nazwa elementu KOTLOSTAL DP-01 RV 1 ANS KOTLOSTAL DP-02 WBS - 6a AL Panele Pokojowe (kotły miałowo-podajnikowe) Nr. kotłostal Nazwa elementu KOTLOSTAL Pil-01 Panel pokolowy Pilot R KOTLOSTAL Pil-02 Panel bezprzewodowy Auraton 2005 TX KOTLOSTAL Pil-0 Panel bezprzewodowy Euroster 000 RXTX Podajniki Nr. kotłostal KOTLOSTAL P-01 KOTLOSTAL P-02 KOTLOSTAL P-0 KOTLOSTAL P-04 KOTLOSTAL P-05 KOTLOSTAL P-06 Nazwa elementu Podajnik ekogroszek 25 kw Podajnik ekogroszek - miał 25 kw Podajnik ekogroszek 50 kw Podajnik ekogroszek - miał 50 kw Podajnik Ekoenergia kw Podajnik Rynnowy Części zamienne: Cegła żaroodporna Nr. kotłostal Nazwa elementu KOTLO STAL Cż-01 21,5 x 11 (Wisząca 12 kw) KOTLOSTAL Cż-02 26,5 x 11 (Wisząca 16 kw) KOTLOSTAL Cż-0 1,5 x 11 (Wisząca 20 kw - 4 kw) KOTLOSTAL Cż x 1 (12 kw) KOTLOSTAL Cż x 1 (16 kw) KOTLOSTAL Cż-06 5 x 1 (20 kw - 4 kw) KOTLOSTAL Cż-07 2 x 1 (12 kw UKSM) KOTLOSTAL Cż x 1 (14 kw UKSM) KOTLOSTAL Cż-09 x 1 (21-25 kw UKSM) KOTLOSTAL Cż-10 4 x 18 (1 kw UKSM) Deflektor żeliwny Nr. kotłostal Nazwa elementu KOTLOSTAL Dż-01 Deflektor żeliwny 18 cm KOTLOSTAL Dż-02 Deflektor żeliwny 28,5 cm Szczeliwo szklane Nr. kotłostal Nazwa elementu KOTLOSTAL SzS-01 Szczeliwo szklane 18 x 18 (za 1 kg) 26

27 Części zamienne, osprzęt i inne akcesoria Osprzęt Nr. kotłostal Nazwa elementu KOTLOSTAL PO-01 Pompa obiegowa Certus RS 25/4 KOTLOSTAL PO-02 Pompa obiegowa Certus RS 25/6 KOTLOSTAL MC-01 Miarkownik cięgu /4 KOTLOSTAL MC-02 Miarkownik cięgu 1 KOTLOSTAL SP-01 Strażak do podajnika opału KOTLOSTAL PP-01 Przyłącze pompy 25 KOTLOSTAL PP-02 Przyłącze pompy 2 KOTLOSTAL PP-0 Przyłącze pompy 40 KOTLOSTAL PP-04 Przyłącze pompy 50 KOTLOSTAL ŚCz-01 Środek czyszczący SADPAL KOTLOSTAL RDz-01 Rączka do drzwiczek kotła duża KOTLOSTAL RDz-01 Rączka do drzwiczek kotła mała Czujnik czadu Wymienniki CWU z wężownicą U typu poziomego w żółtej piance poliuretanowej, emaliowane. Nr. kotłostal KOTLOSTAL OW-01 KOTLOSTAL OW-02 KOTLOSTAL OW-0 KOTLOSTAL OW-04 Nazwa elementu Wymiennik 80 l Wymiennik 100 l Wymiennik 120 l Wymiennik 140 l Ruszty żeliwne Nr. kotłostal KOTLOSTAL RŻ-01 KOTLOSTAL RŻ-02 KOTLOSTAL RŻ-0 KOTLOSTAL RŻ-04 KOTLOSTAL RŻ-05 KOTLOSTAL RŻ-06 KOTLOSTAL RŻ-07 KOTLOSTAL RŻ-08 KOTLOSTAL RŻ-09 KOTLOSTAL RŻ-10 Nazwa elementu Ruszt żeliwny 26 cm Ruszt żeliwny 28 cm Ruszt żeliwny 1 cm Ruszt żeliwny 2 cm Ruszt żeliwny 4 cm Ruszt żeliwny 7 cm Ruszt żeliwny 42 cm Ruszt żeliwny 48 cm Ruszt żeliwny 52 cm Ruszt żeliwny 58 cm Czujnik czadu Nr. kotłostal Nazwa elementu KOTLOSTAL CzCz-01 Czujnik czadu ORNO KOTLOSTAL CzCziG-02 Czujnik czadu i gazu ORNO 27

28 KOTŁOSTAL to dynamicznie rozwijający się producent kotłów CO, znany i ceniony na terenie całego kraju. Posiadamy nowoczesną strukturę zarządzania oraz wykwalifikowany personel. Poprzez szybki i dynamiczny rozwój zakład stał się liderem w branży. Jako producent kotłów CO odznaczających się wysoką jakością i wydajnością, dysponujemy również rozbudowaną siecią handlową. Korzkwy Marszew Propoków KOTŁOSTAL Po a Le a tow ce Pleszew Kowalew Kalisz Ostrów Wielkopolski krótkie terminy dostaw serwis gwarancyjny i pogwarancyjny wysoka jakość transport kotła do klienta sprzedaż kotłów na raty PPHU KOTŁOSTAL I S.C Pleszew, Korzkwy 26 tel , ,
