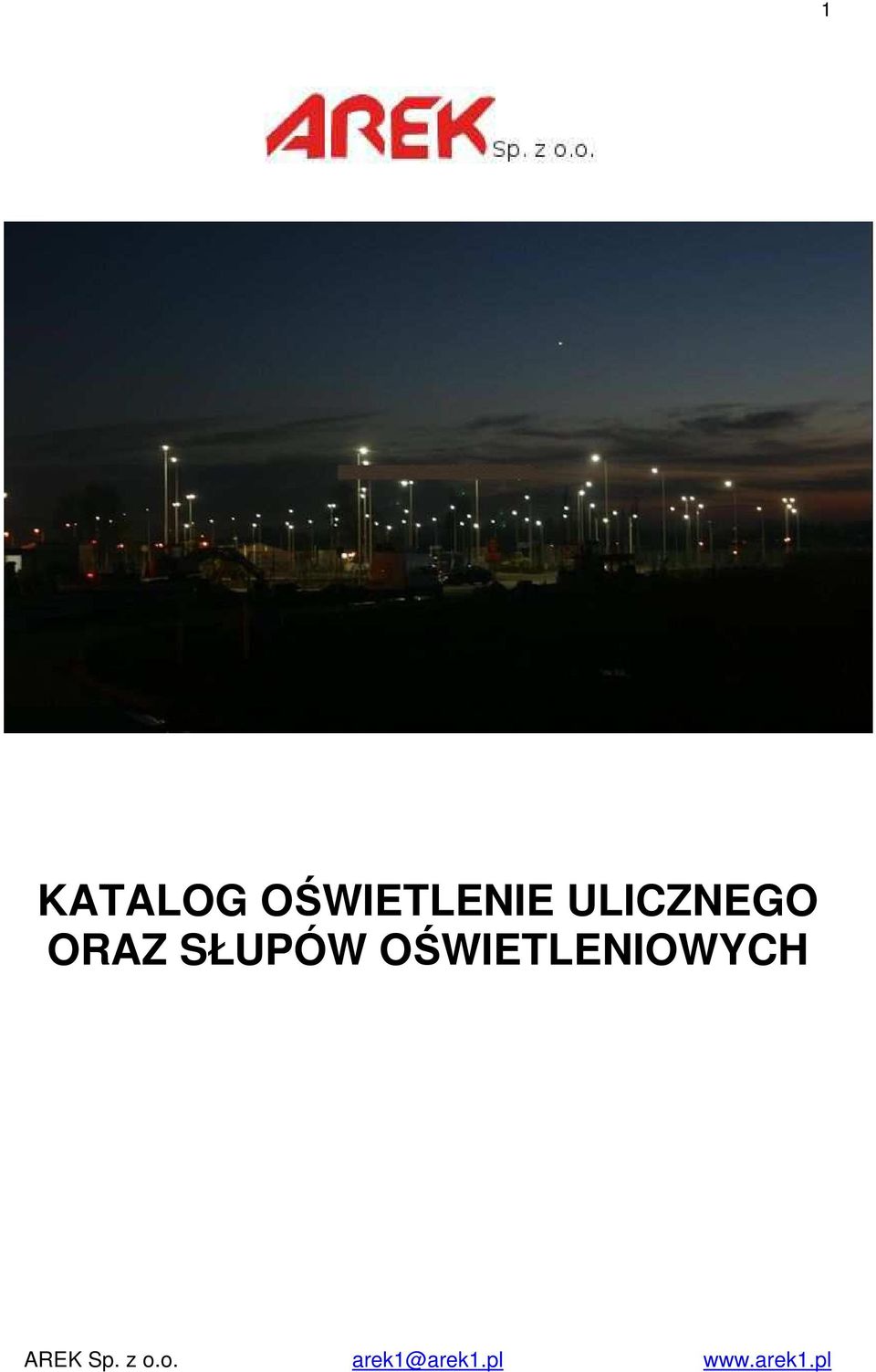

1 1 KATALOG OŚWIETLENIE ULICZNEGO ORAZ SŁUPÓW OŚWIETLENIOWYCH

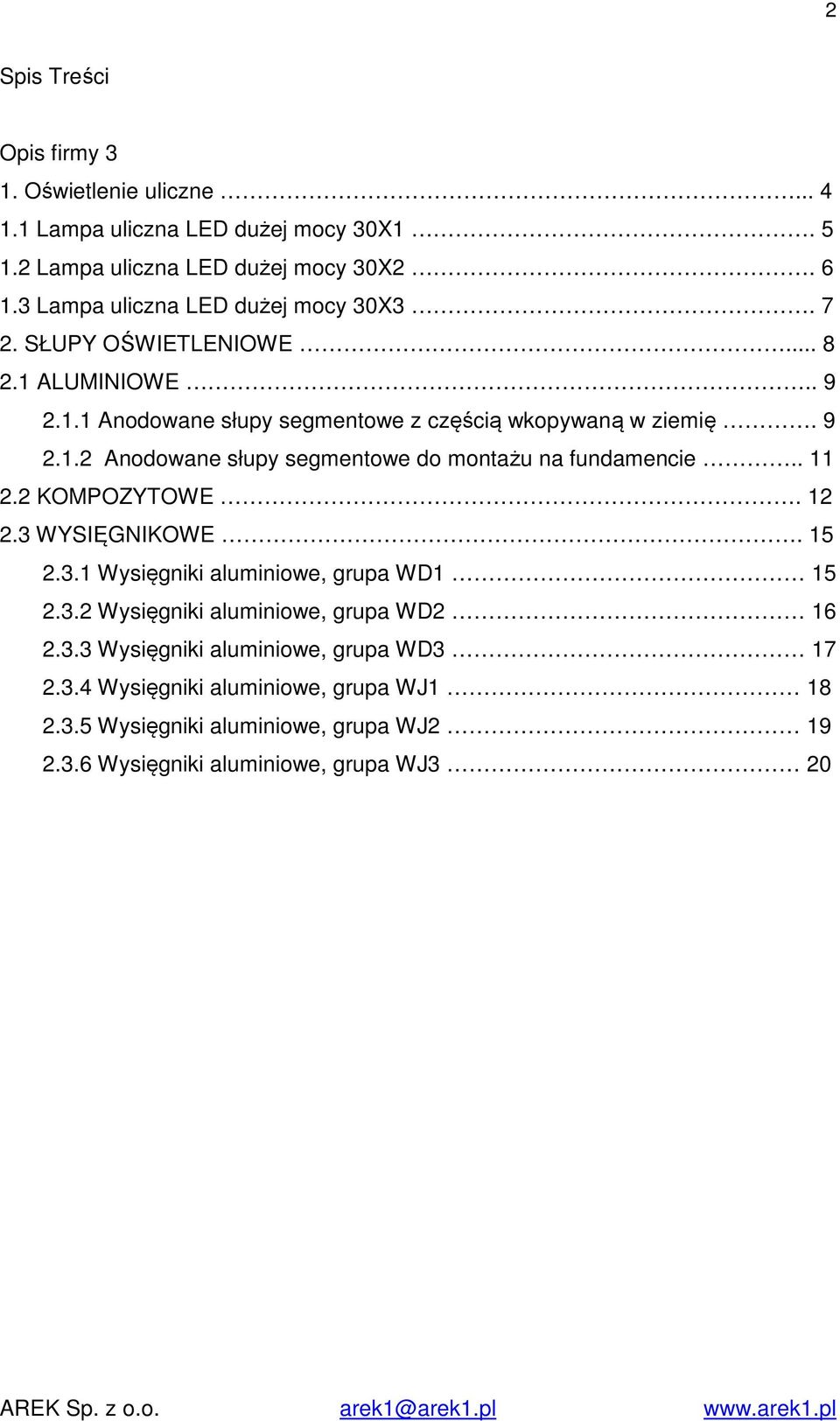

2 2 Spis Treści Opis firmy 3 1. Oświetlenie uliczne Lampa uliczna LED dużej mocy 30X Lampa uliczna LED dużej mocy 30X Lampa uliczna LED dużej mocy 30X SŁUPY OŚWIETLENIOWE ALUMINIOWE Anodowane słupy segmentowe z częścią wkopywaną w ziemię Anodowane słupy segmentowe do montażu na fundamencie KOMPOZYTOWE WYSIĘGNIKOWE Wysięgniki aluminiowe, grupa WD Wysięgniki aluminiowe, grupa WD Wysięgniki aluminiowe, grupa WD Wysięgniki aluminiowe, grupa WJ Wysięgniki aluminiowe, grupa WJ Wysięgniki aluminiowe, grupa WJ3 20

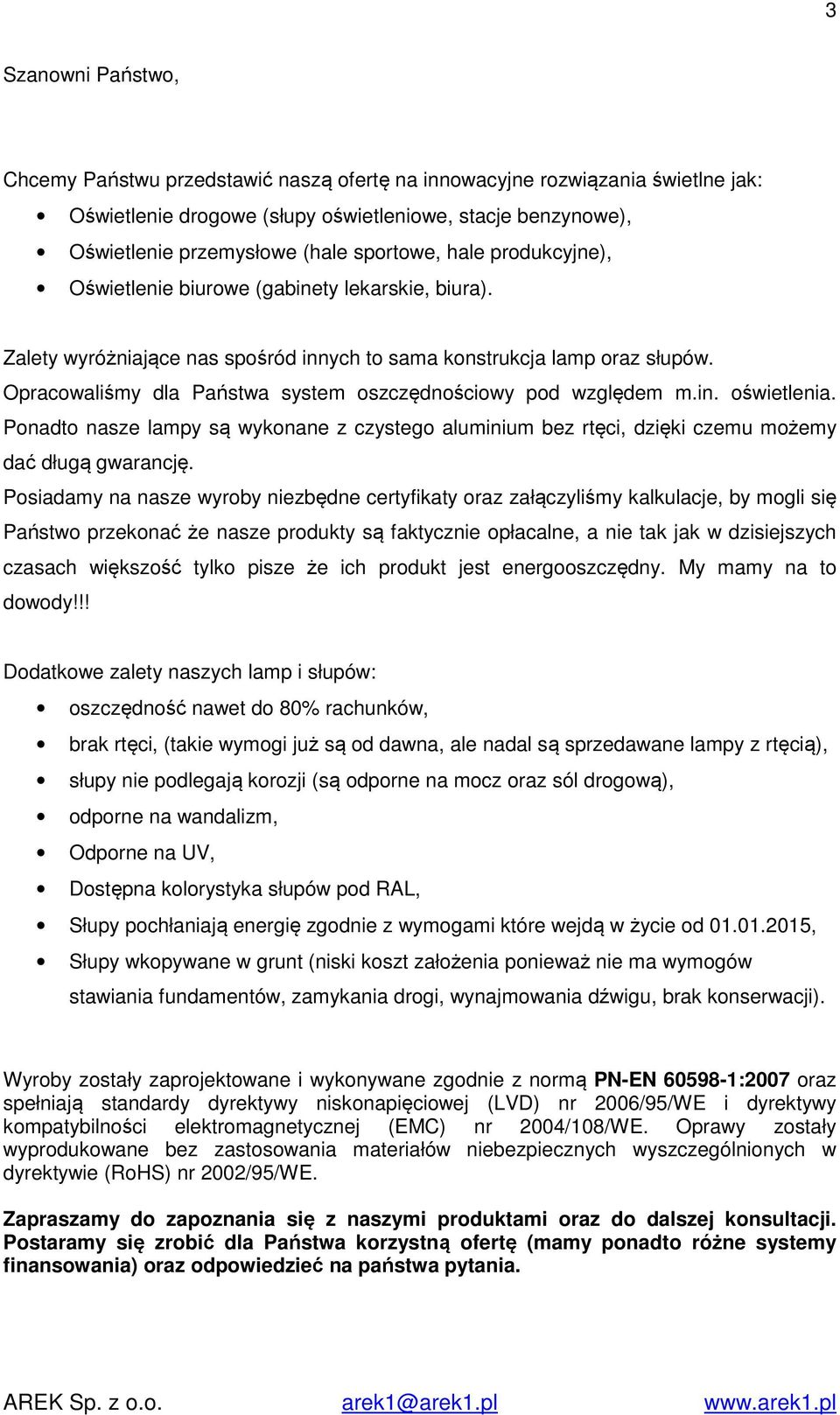

3 3 Szanowni Państwo, Chcemy Państwu przedstawić naszą ofertę na innowacyjne rozwiązania świetlne jak: Oświetlenie drogowe (słupy oświetleniowe, stacje benzynowe), Oświetlenie przemysłowe (hale sportowe, hale produkcyjne), Oświetlenie biurowe (gabinety lekarskie, biura). Zalety wyróżniające nas spośród innych to sama konstrukcja lamp oraz słupów. Opracowaliśmy dla Państwa system oszczędnościowy pod względem m.in. oświetlenia. Ponadto nasze lampy są wykonane z czystego aluminium bez rtęci, dzięki czemu możemy dać długą gwarancję. Posiadamy na nasze wyroby niezbędne certyfikaty oraz załączyliśmy kalkulacje, by mogli się Państwo przekonać że nasze produkty są faktycznie opłacalne, a nie tak jak w dzisiejszych czasach większość tylko pisze że ich produkt jest energooszczędny. My mamy na to dowody!!! Dodatkowe zalety naszych lamp i słupów: oszczędność nawet do 80% rachunków, brak rtęci, (takie wymogi już są od dawna, ale nadal są sprzedawane lampy z rtęcią), słupy nie podlegają korozji (są odporne na mocz oraz sól drogową), odporne na wandalizm, Odporne na UV, Dostępna kolorystyka słupów pod RAL, Słupy pochłaniają energię zgodnie z wymogami które wejdą w życie od , Słupy wkopywane w grunt (niski koszt założenia ponieważ nie ma wymogów stawiania fundamentów, zamykania drogi, wynajmowania dźwigu, brak konserwacji). Wyroby zostały zaprojektowane i wykonywane zgodnie z normą PN-EN :2007 oraz spełniają standardy dyrektywy niskonapięciowej (LVD) nr 2006/95/WE i dyrektywy kompatybilności elektromagnetycznej (EMC) nr 2004/108/WE. Oprawy zostały wyprodukowane bez zastosowania materiałów niebezpiecznych wyszczególnionych w dyrektywie (RoHS) nr 2002/95/WE. Zapraszamy do zapoznania się z naszymi produktami oraz do dalszej konsultacji. Postaramy się zrobić dla Państwa korzystną ofertę (mamy ponadto różne systemy finansowania) oraz odpowiedzieć na państwa pytania.

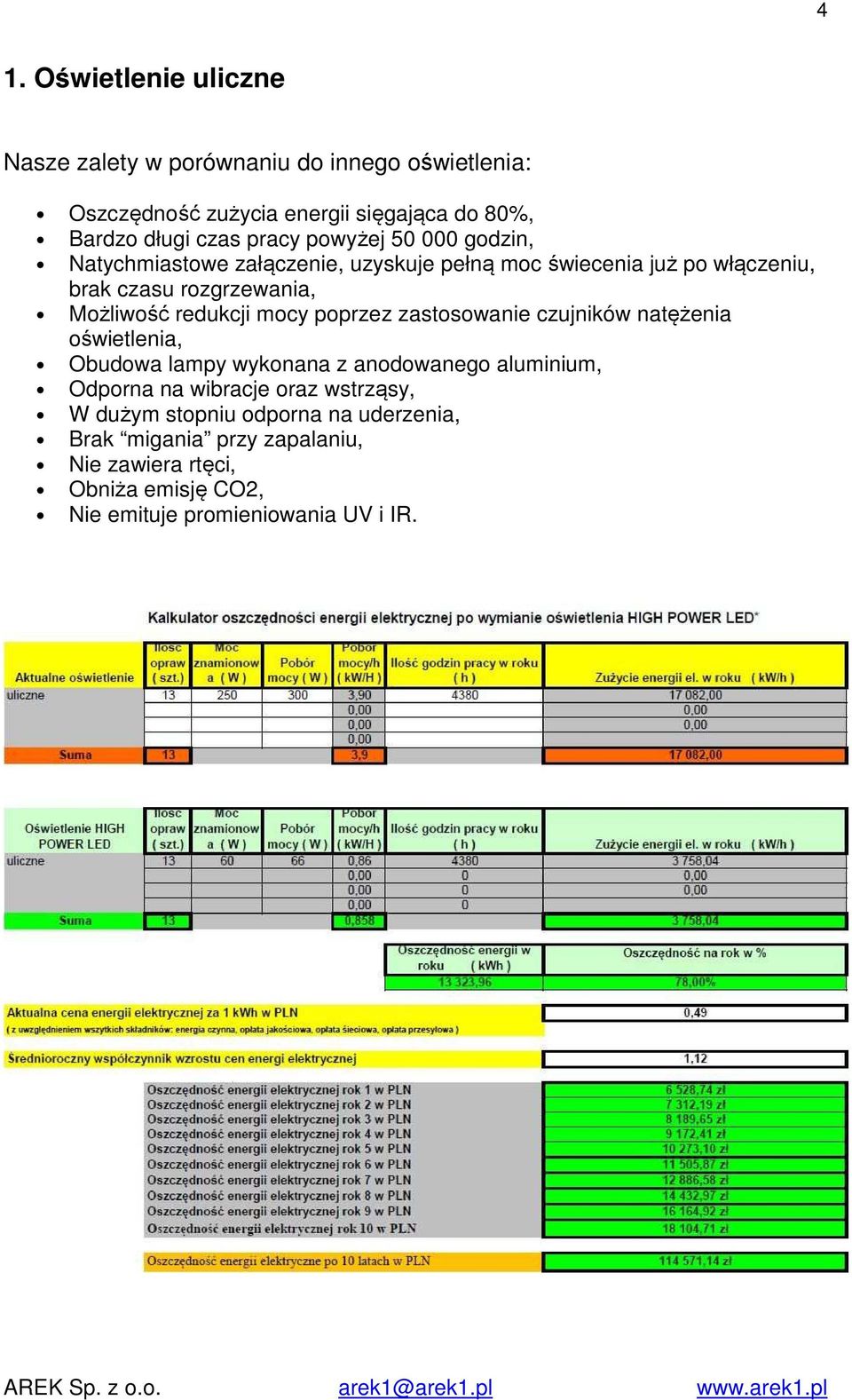

4 4 1. Oświetlenie uliczne Nasze zalety w porównaniu do innego oświetlenia: Oszczędność zużycia energii sięgająca do 80%, Bardzo długi czas pracy powyżej godzin, Natychmiastowe załączenie, uzyskuje pełną moc świecenia już po włączeniu, brak czasu rozgrzewania, Możliwość redukcji mocy poprzez zastosowanie czujników natężenia oświetlenia, Obudowa lampy wykonana z anodowanego aluminium, Odporna na wibracje oraz wstrząsy, W dużym stopniu odporna na uderzenia, Brak migania przy zapalaniu, Nie zawiera rtęci, Obniża emisję CO2, Nie emituje promieniowania UV i IR.

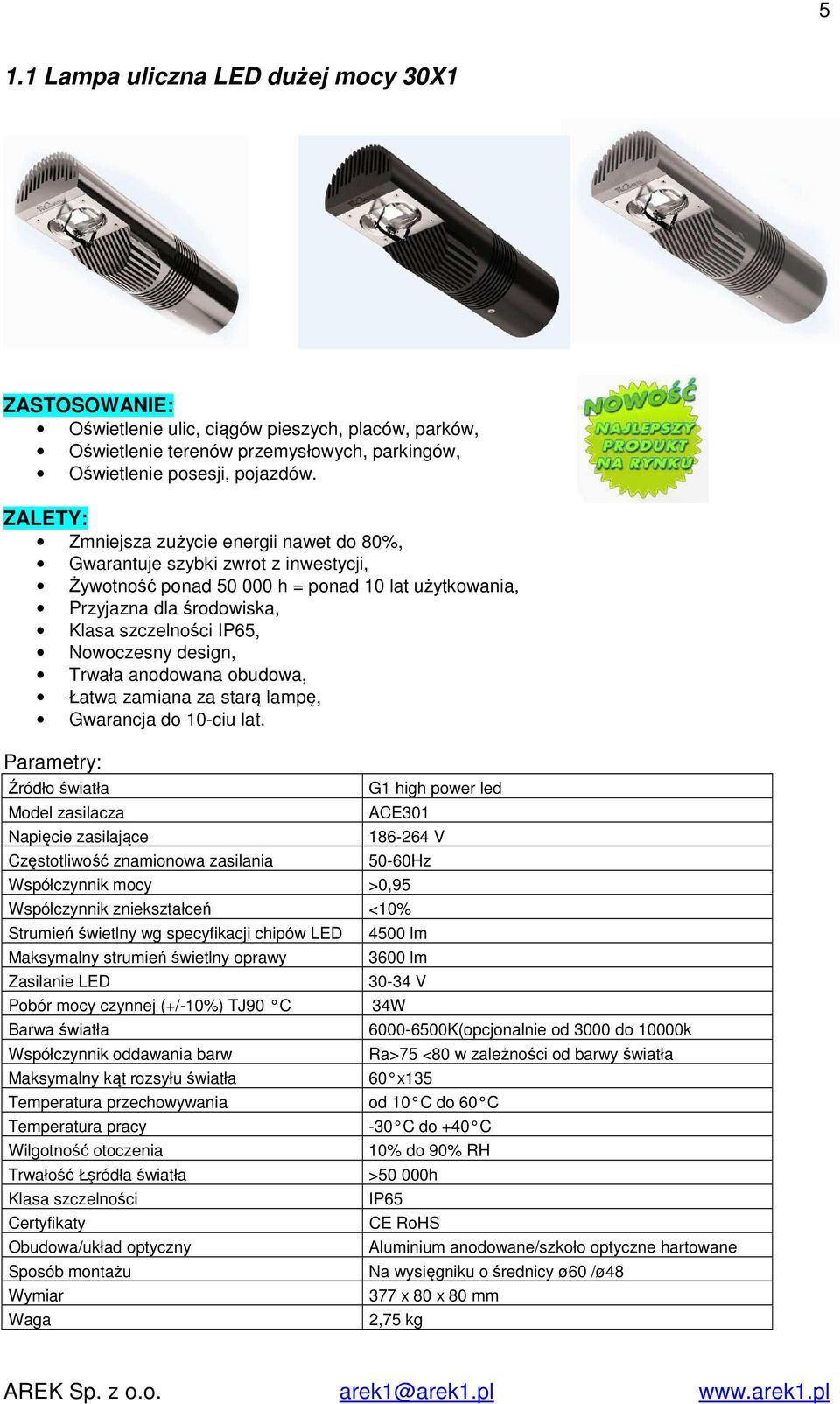

5 5 1.1 Lampa uliczna LED dużej mocy 30X1 ZASTOSOWANIE: Oświetlenie ulic, ciągów pieszych, placów, parków, Oświetlenie terenów przemysłowych, parkingów, Oświetlenie posesji, pojazdów. ZALETY: Zmniejsza zużycie energii nawet do 80%, Gwarantuje szybki zwrot z inwestycji, Żywotność ponad h = ponad 10 lat użytkowania, Przyjazna dla środowiska, Klasa szczelności IP65, Nowoczesny design, Trwała anodowana obudowa, Łatwa zamiana za starą lampę, Gwarancja do 10-ciu lat. Parametry: Źródło światła Model zasilacza Napięcie zasilające Częstotliwość znamionowa zasilania G1 high power led ACE V 50-60Hz Współczynnik mocy >0,95 Współczynnik zniekształceń <10% Strumień świetlny wg specyfikacji chipów LED Maksymalny strumień świetlny oprawy Zasilanie LED Pobór mocy czynnej (+/-10%) TJ90 C Barwa światła Współczynnik oddawania barw 4500 lm 3600 lm V 34W Maksymalny kąt rozsyłu światła 60 x135 Temperatura przechowywania od 10 C do 60 C Temperatura pracy Wilgotność otoczenia Trwałość Łşródła światła Klasa szczelności Certyfikaty Obudowa/układ optyczny K(opcjonalnie od 3000 do 10000k Ra>75 <80 w zależności od barwy światła -30 C do +40 C 10% do 90% RH >50 000h IP65 CE RoHS Aluminium anodowane/szkoło optyczne hartowane Sposób montażu Na wysięgniku o średnicy ø60 /ø48 Wymiar Waga 377 x 80 x 80 mm 2,75 kg

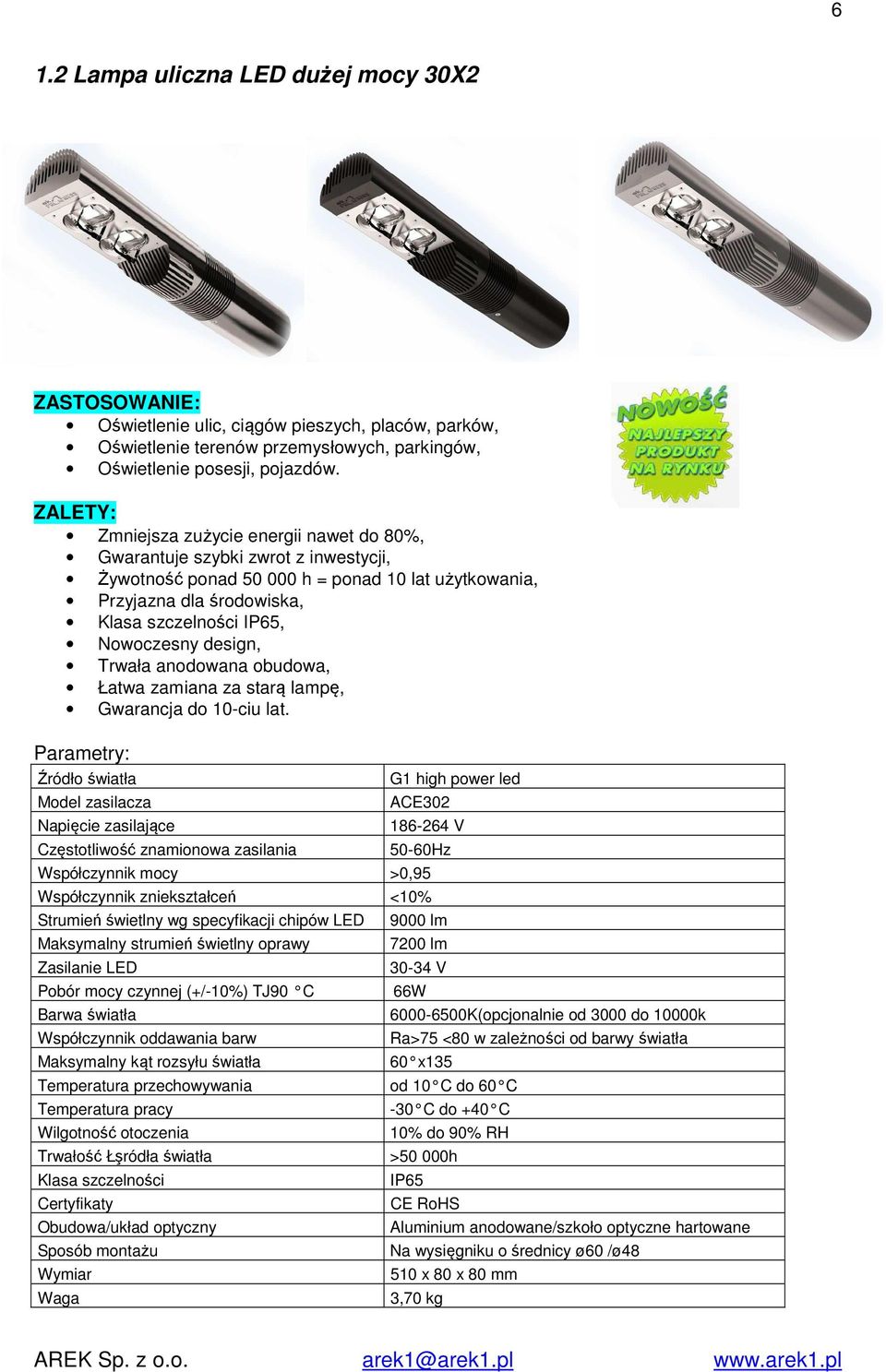

6 6 1.2 Lampa uliczna LED dużej mocy 30X2 ZASTOSOWANIE: Oświetlenie ulic, ciągów pieszych, placów, parków, Oświetlenie terenów przemysłowych, parkingów, Oświetlenie posesji, pojazdów. ZALETY: Zmniejsza zużycie energii nawet do 80%, Gwarantuje szybki zwrot z inwestycji, Żywotność ponad h = ponad 10 lat użytkowania, Przyjazna dla środowiska, Klasa szczelności IP65, Nowoczesny design, Trwała anodowana obudowa, Łatwa zamiana za starą lampę, Gwarancja do 10-ciu lat. Parametry: Źródło światła Model zasilacza Napięcie zasilające Częstotliwość znamionowa zasilania G1 high power led ACE V 50-60Hz Współczynnik mocy >0,95 Współczynnik zniekształceń <10% Strumień świetlny wg specyfikacji chipów LED Maksymalny strumień świetlny oprawy Zasilanie LED Pobór mocy czynnej (+/-10%) TJ90 C Barwa światła Współczynnik oddawania barw 9000 lm 7200 lm V 66W Maksymalny kąt rozsyłu światła 60 x135 Temperatura przechowywania od 10 C do 60 C Temperatura pracy Wilgotność otoczenia Trwałość Łşródła światła Klasa szczelności Certyfikaty Obudowa/układ optyczny K(opcjonalnie od 3000 do 10000k Ra>75 <80 w zależności od barwy światła -30 C do +40 C 10% do 90% RH >50 000h IP65 CE RoHS Aluminium anodowane/szkoło optyczne hartowane Sposób montażu Na wysięgniku o średnicy ø60 /ø48 Wymiar Waga 510 x 80 x 80 mm 3,70 kg

7 7 1.3 Lampa uliczna LED dużej mocy 30X3 ZASTOSOWANIE: Oświetlenie ulic, ciągów pieszych, placów, parków, Oświetlenie terenów przemysłowych, parkingów, Oświetlenie posesji, pojazdów. ZALETY: Zmniejsza zużycie energii nawet do 80%, Gwarantuje szybki zwrot z inwestycji, Żywotność ponad h = ponad 10 lat użytkowania, Przyjazna dla środowiska, Klasa szczelności IP65, Nowoczesny design, Trwała anodowana obudowa, Łatwa zamiana za starą lampę, Gwarancja do 10-ciu lat. Parametry: Źródło światła Model zasilacza Napięcie zasilające Częstotliwość znamionowa zasilania G1 high power led ACE V 50-60Hz Współczynnik mocy >0,95 Współczynnik zniekształceń <10% Strumień świetlny wg specyfikacji chipów LED Maksymalny strumień świetlny oprawy Zasilanie LED Pobór mocy czynnej (+/-10%) TJ90 C Barwa światła Współczynnik oddawania barw lm lm V 99W Maksymalny kąt rozsyłu światła 60 x135 Temperatura przechowywania od 10 C do 60 C Temperatura pracy Wilgotność otoczenia Trwałość Łşródła światła Klasa szczelności Certyfikaty Obudowa/układ optyczny K(opcjonalnie od 3000 do 10000k Ra>75 <80 w zależności od barwy światła -30 C do +40 C 10% do 90% RH >50 000h IP65 CE RoHS Aluminium anodowane/szkoło optyczne hartowane Sposób montażu Na wysięgniku o średnicy ø60 /ø48 Wymiar Waga 620 x 80 x 80 mm 4,50 kg

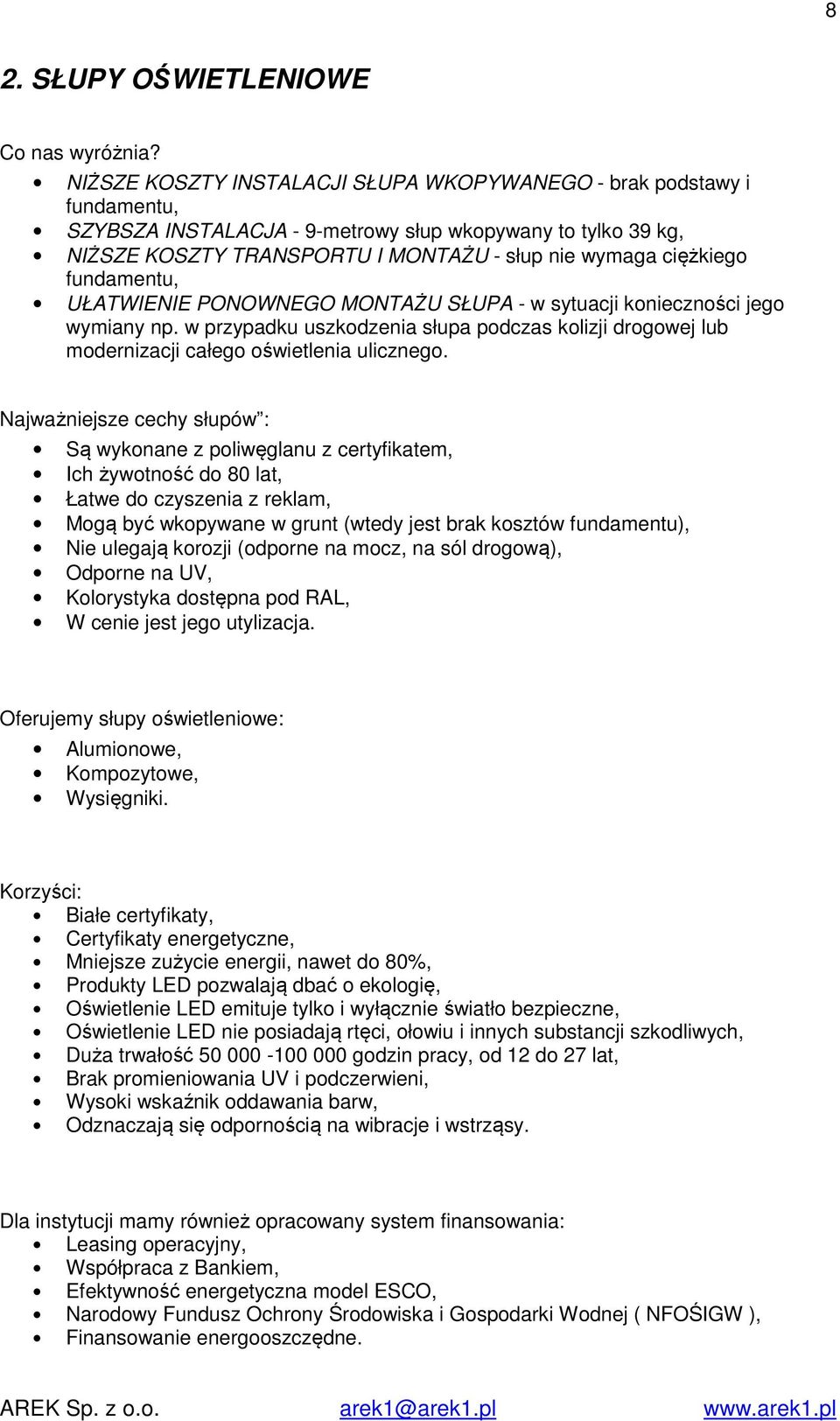

8 8 2. SŁUPY OŚWIETLENIOWE Co nas wyróżnia? NIŻSZE KOSZTY INSTALACJI SŁUPA WKOPYWANEGO - brak podstawy i fundamentu, SZYBSZA INSTALACJA - 9-metrowy słup wkopywany to tylko 39 kg, NIŻSZE KOSZTY TRANSPORTU I MONTAŻU - słup nie wymaga ciężkiego fundamentu, UŁATWIENIE PONOWNEGO MONTAŻU SŁUPA - w sytuacji konieczności jego wymiany np. w przypadku uszkodzenia słupa podczas kolizji drogowej lub modernizacji całego oświetlenia ulicznego. Najważniejsze cechy słupów : Są wykonane z poliwęglanu z certyfikatem, Ich żywotność do 80 lat, Łatwe do czyszenia z reklam, Mogą być wkopywane w grunt (wtedy jest brak kosztów fundamentu), Nie ulegają korozji (odporne na mocz, na sól drogową), Odporne na UV, Kolorystyka dostępna pod RAL, W cenie jest jego utylizacja. Oferujemy słupy oświetleniowe: Alumionowe, Kompozytowe, Wysięgniki. Korzyści: Białe certyfikaty, Certyfikaty energetyczne, Mniejsze zużycie energii, nawet do 80%, Produkty LED pozwalają dbać o ekologię, Oświetlenie LED emituje tylko i wyłącznie światło bezpieczne, Oświetlenie LED nie posiadają rtęci, ołowiu i innych substancji szkodliwych, Duża trwałość godzin pracy, od 12 do 27 lat, Brak promieniowania UV i podczerwieni, Wysoki wskaźnik oddawania barw, Odznaczają się odpornością na wibracje i wstrząsy. Dla instytucji mamy również opracowany system finansowania: Leasing operacyjny, Współpraca z Bankiem, Efektywność energetyczna model ESCO, Narodowy Fundusz Ochrony Środowiska i Gospodarki Wodnej ( NFOŚIGW ), Finansowanie energooszczędne.

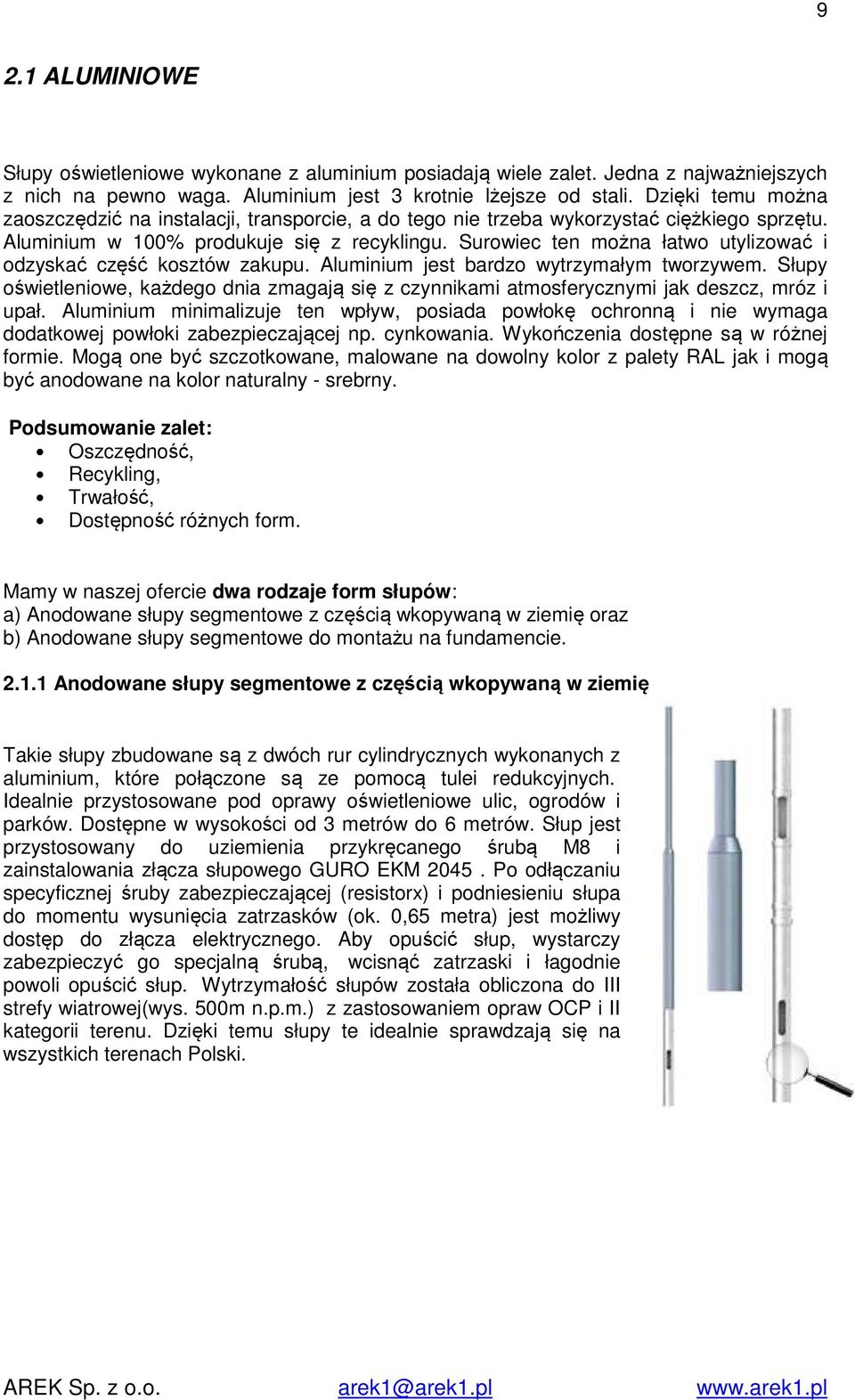

9 9 2.1 ALUMINIOWE Słupy oświetleniowe wykonane z aluminium posiadają wiele zalet. Jedna z najważniejszych z nich na pewno waga. Aluminium jest 3 krotnie lżejsze od stali. Dzięki temu można zaoszczędzić na instalacji, transporcie, a do tego nie trzeba wykorzystać ciężkiego sprzętu. Aluminium w 100% produkuje się z recyklingu. Surowiec ten można łatwo utylizować i odzyskać część kosztów zakupu. Aluminium jest bardzo wytrzymałym tworzywem. Słupy oświetleniowe, każdego dnia zmagają się z czynnikami atmosferycznymi jak deszcz, mróz i upał. Aluminium minimalizuje ten wpływ, posiada powłokę ochronną i nie wymaga dodatkowej powłoki zabezpieczającej np. cynkowania. Wykończenia dostępne są w różnej formie. Mogą one być szczotkowane, malowane na dowolny kolor z palety RAL jak i mogą być anodowane na kolor naturalny - srebrny. Podsumowanie zalet: Oszczędność, Recykling, Trwałość, Dostępność różnych form. Mamy w naszej ofercie dwa rodzaje form słupów: a) Anodowane słupy segmentowe z częścią wkopywaną w ziemię oraz b) Anodowane słupy segmentowe do montażu na fundamencie Anodowane słupy segmentowe z częścią wkopywaną w ziemię Takie słupy zbudowane są z dwóch rur cylindrycznych wykonanych z aluminium, które połączone są ze pomocą tulei redukcyjnych. Idealnie przystosowane pod oprawy oświetleniowe ulic, ogrodów i parków. Dostępne w wysokości od 3 metrów do 6 metrów. Słup jest przystosowany do uziemienia przykręcanego śrubą M8 i zainstalowania złącza słupowego GURO EKM Po odłączaniu specyficznej śruby zabezpieczającej (resistorx) i podniesieniu słupa do momentu wysunięcia zatrzasków (ok. 0,65 metra) jest możliwy dostęp do złącza elektrycznego. Aby opuścić słup, wystarczy zabezpieczyć go specjalną śrubą, wcisnąć zatrzaski i łagodnie powoli opuścić słup. Wytrzymałość słupów została obliczona do III strefy wiatrowej(wys. 500m n.p.m.) z zastosowaniem opraw OCP i II kategorii terenu. Dzięki temu słupy te idealnie sprawdzają się na wszystkich terenach Polski.

10 10

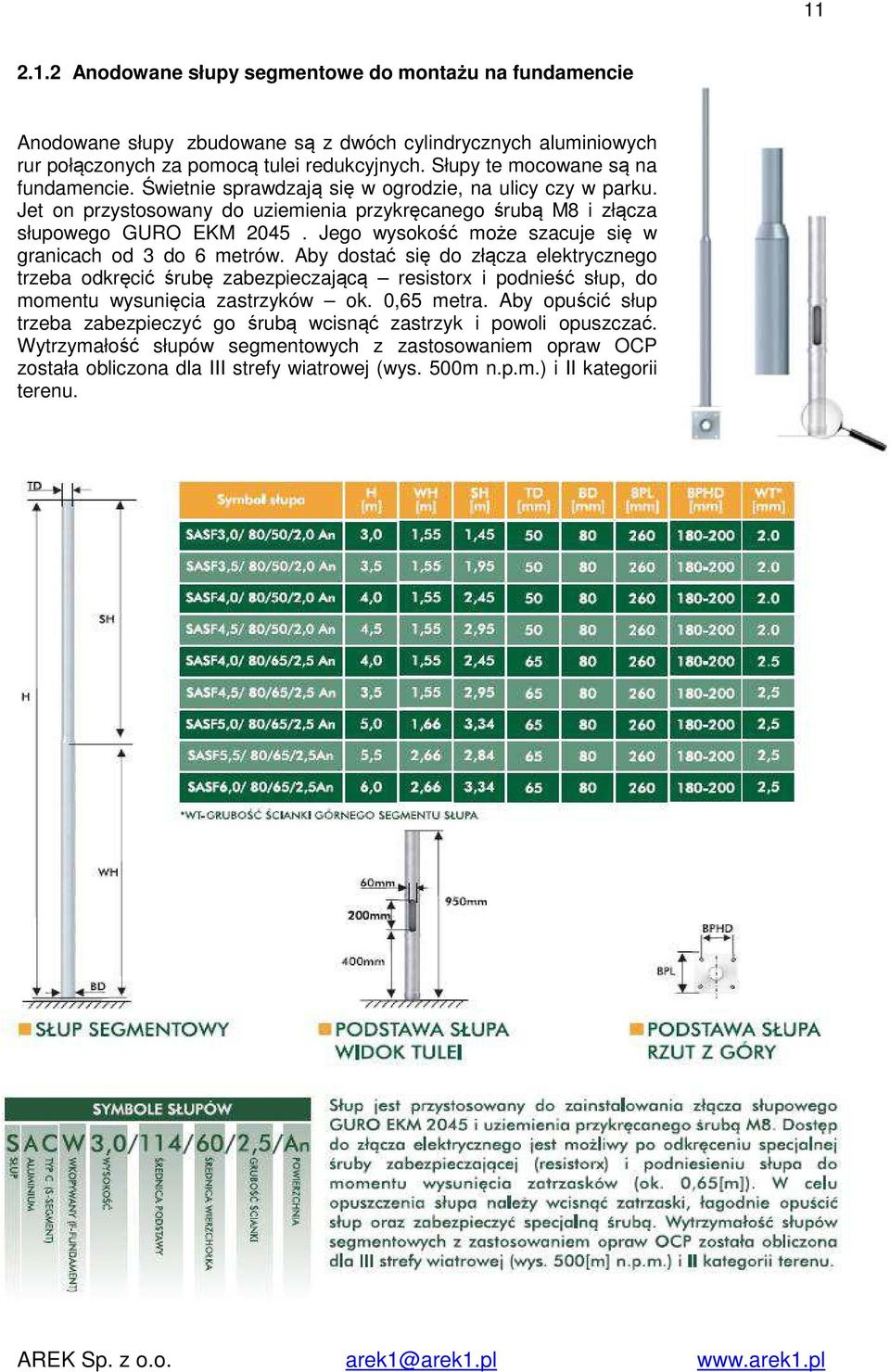

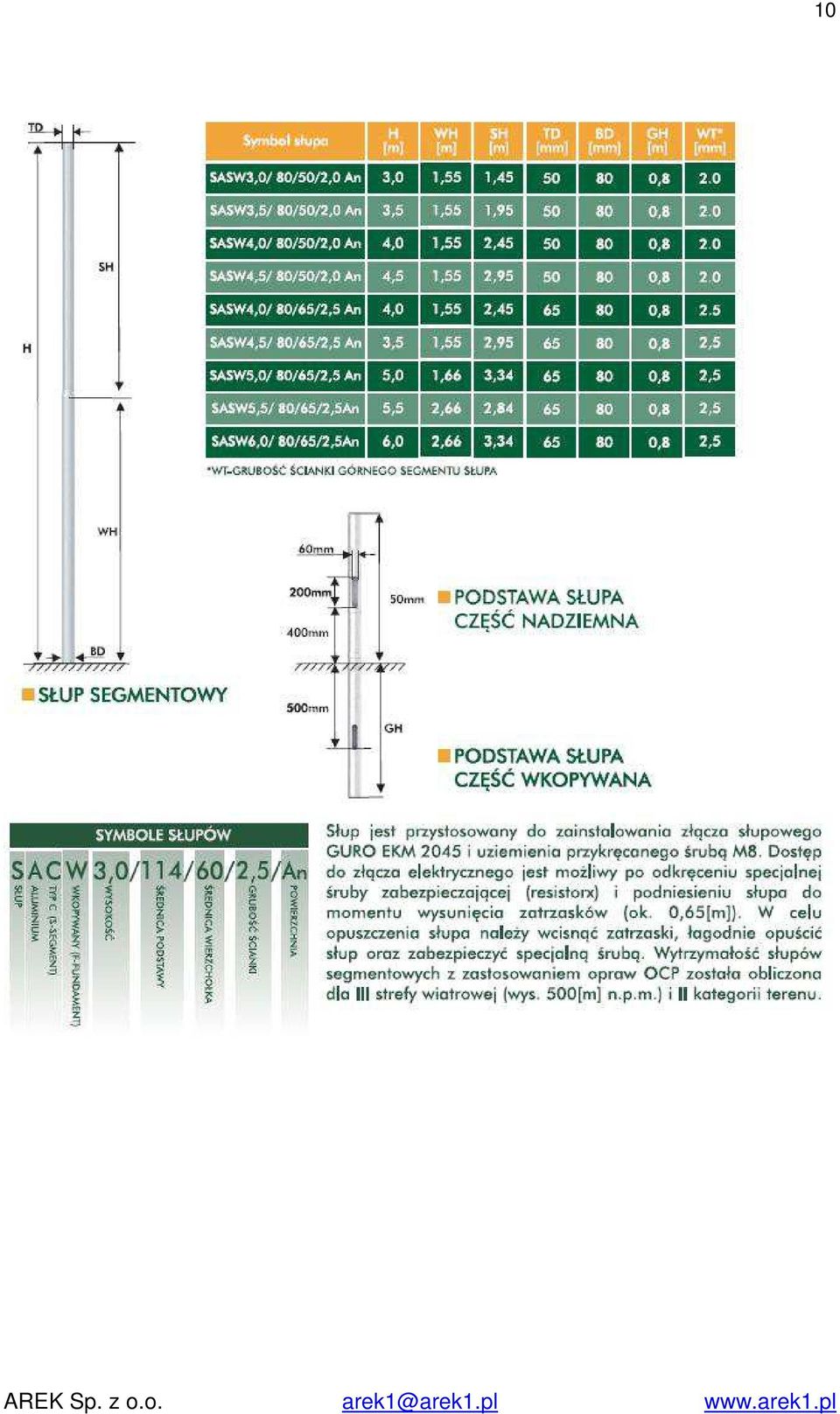

11 Anodowane słupy segmentowe do montażu na fundamencie Anodowane słupy zbudowane są z dwóch cylindrycznych aluminiowych rur połączonych za pomocą tulei redukcyjnych. Słupy te mocowane są na fundamencie. Świetnie sprawdzają się w ogrodzie, na ulicy czy w parku. Jet on przystosowany do uziemienia przykręcanego śrubą M8 i złącza słupowego GURO EKM Jego wysokość może szacuje się w granicach od 3 do 6 metrów. Aby dostać się do złącza elektrycznego trzeba odkręcić śrubę zabezpieczającą resistorx i podnieść słup, do momentu wysunięcia zastrzyków ok. 0,65 metra. Aby opuścić słup trzeba zabezpieczyć go śrubą wcisnąć zastrzyk i powoli opuszczać. Wytrzymałość słupów segmentowych z zastosowaniem opraw OCP została obliczona dla III strefy wiatrowej (wys. 500m n.p.m.) i II kategorii terenu.

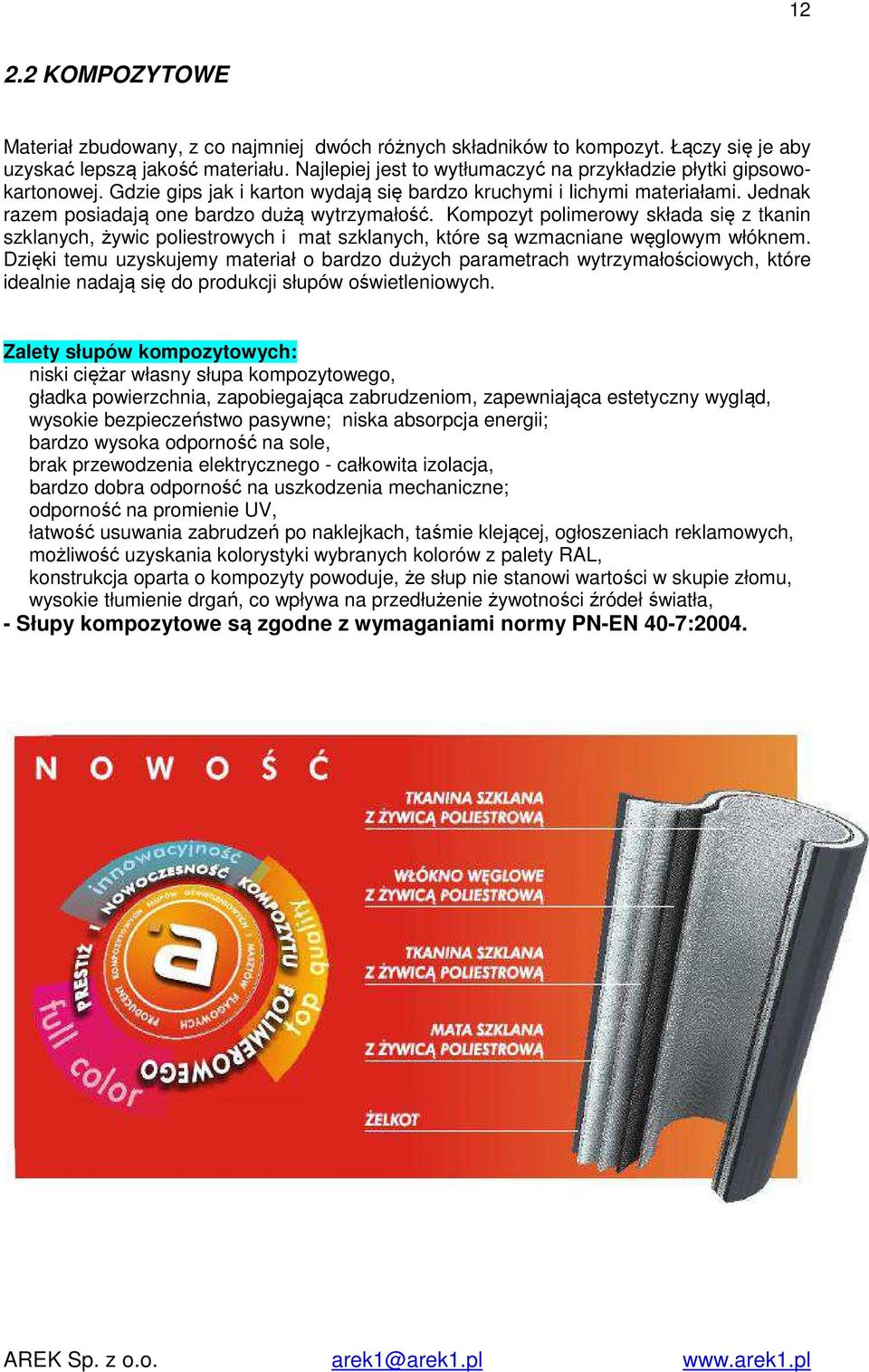

12 KOMPOZYTOWE Materiał zbudowany, z co najmniej dwóch różnych składników to kompozyt. Łączy się je aby uzyskać lepszą jakość materiału. Najlepiej jest to wytłumaczyć na przykładzie płytki gipsowokartonowej. Gdzie gips jak i karton wydają się bardzo kruchymi i lichymi materiałami. Jednak razem posiadają one bardzo dużą wytrzymałość. Kompozyt polimerowy składa się z tkanin szklanych, żywic poliestrowych i mat szklanych, które są wzmacniane węglowym włóknem. Dzięki temu uzyskujemy materiał o bardzo dużych parametrach wytrzymałościowych, które idealnie nadają się do produkcji słupów oświetleniowych. Zalety słupów kompozytowych: niski ciężar własny słupa kompozytowego, gładka powierzchnia, zapobiegająca zabrudzeniom, zapewniająca estetyczny wygląd, wysokie bezpieczeństwo pasywne; niska absorpcja energii; bardzo wysoka odporność na sole, brak przewodzenia elektrycznego - całkowita izolacja, bardzo dobra odporność na uszkodzenia mechaniczne; odporność na promienie UV, łatwość usuwania zabrudzeń po naklejkach, taśmie klejącej, ogłoszeniach reklamowych, możliwość uzyskania kolorystyki wybranych kolorów z palety RAL, konstrukcja oparta o kompozyty powoduje, że słup nie stanowi wartości w skupie złomu, wysokie tłumienie drgań, co wpływa na przedłużenie żywotności źródeł światła, - Słupy kompozytowe są zgodne z wymaganiami normy PN-EN 40-7:2004.

13 13 SŁUP OŚWIETLENIOWY KOMPOZYTOWY WKOPYWANE W GRUNT

14 14 SŁUP OŚWIETLENIOWY KOMPOZYTOWY Z PODSTAWĄ DO MONTAŻU NA FUNDAMENCIE

15 WYSIĘGNIKOWE Wysięgniki aluminiowe, grupa WD1 WD1/60/5/ Wysięgniki z grupy WD1 produkowane są w wersji wysięgu dwustronnego, średnica Długość ramienia wysięgnika wynosi 1,0 [m]. WD1/60/5/ Wysięgniki z grupy WD1 produkowane są w wersji wysięgu dwustronnego, średnica Długość ramienia wysięgnika wynosi 1,5 [m].

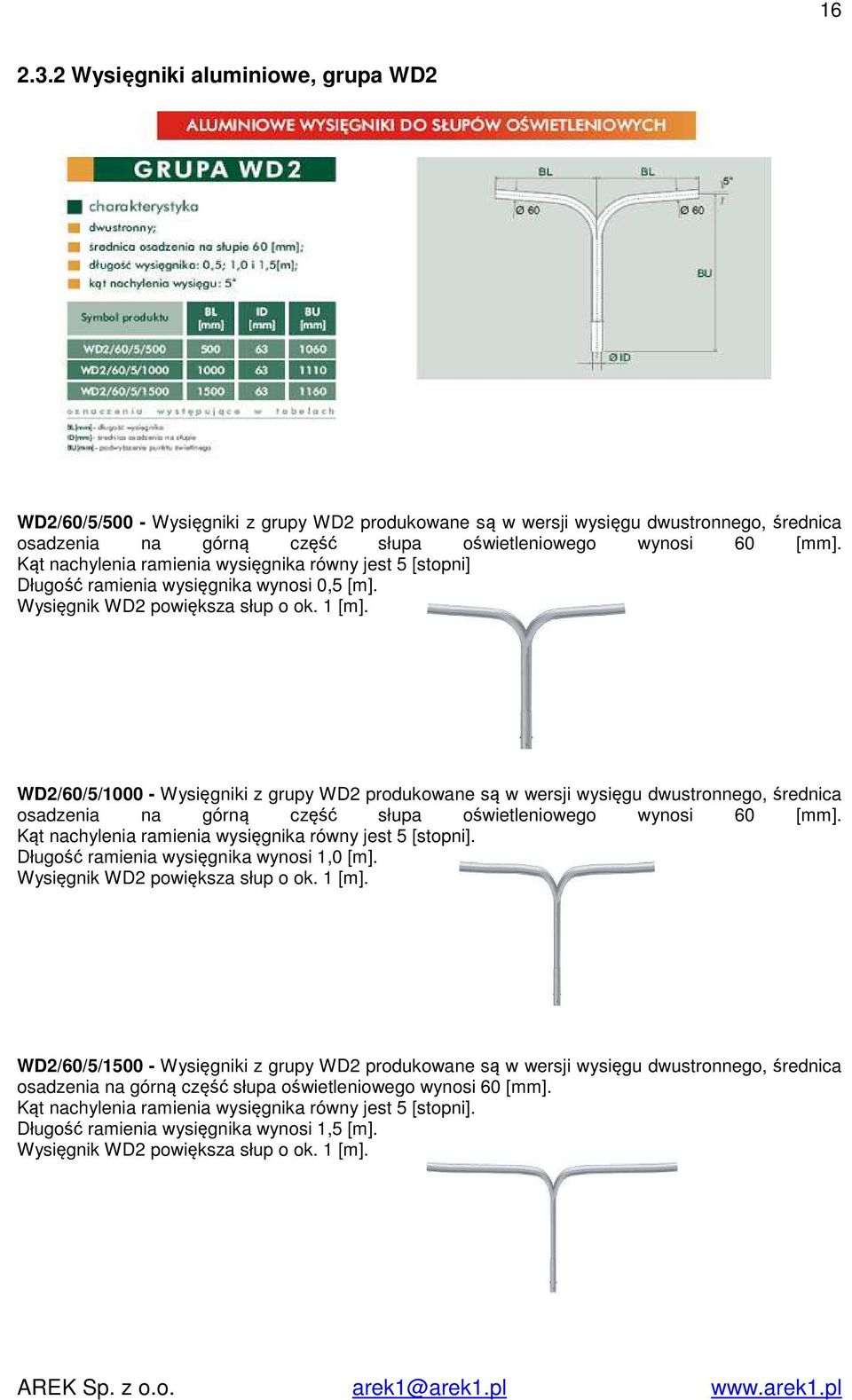

16 Wysięgniki aluminiowe, grupa WD2 WD2/60/5/500 - Wysięgniki z grupy WD2 produkowane są w wersji wysięgu dwustronnego, średnica Kąt nachylenia ramienia wysięgnika równy jest 5 [stopni] Długość ramienia wysięgnika wynosi 0,5 [m]. Wysięgnik WD2 powiększa słup o ok. 1 [m]. WD2/60/5/ Wysięgniki z grupy WD2 produkowane są w wersji wysięgu dwustronnego, średnica Długość ramienia wysięgnika wynosi 1,0 [m]. Wysięgnik WD2 powiększa słup o ok. 1 [m]. WD2/60/5/ Wysięgniki z grupy WD2 produkowane są w wersji wysięgu dwustronnego, średnica Długość ramienia wysięgnika wynosi 1,5 [m]. Wysięgnik WD2 powiększa słup o ok. 1 [m].

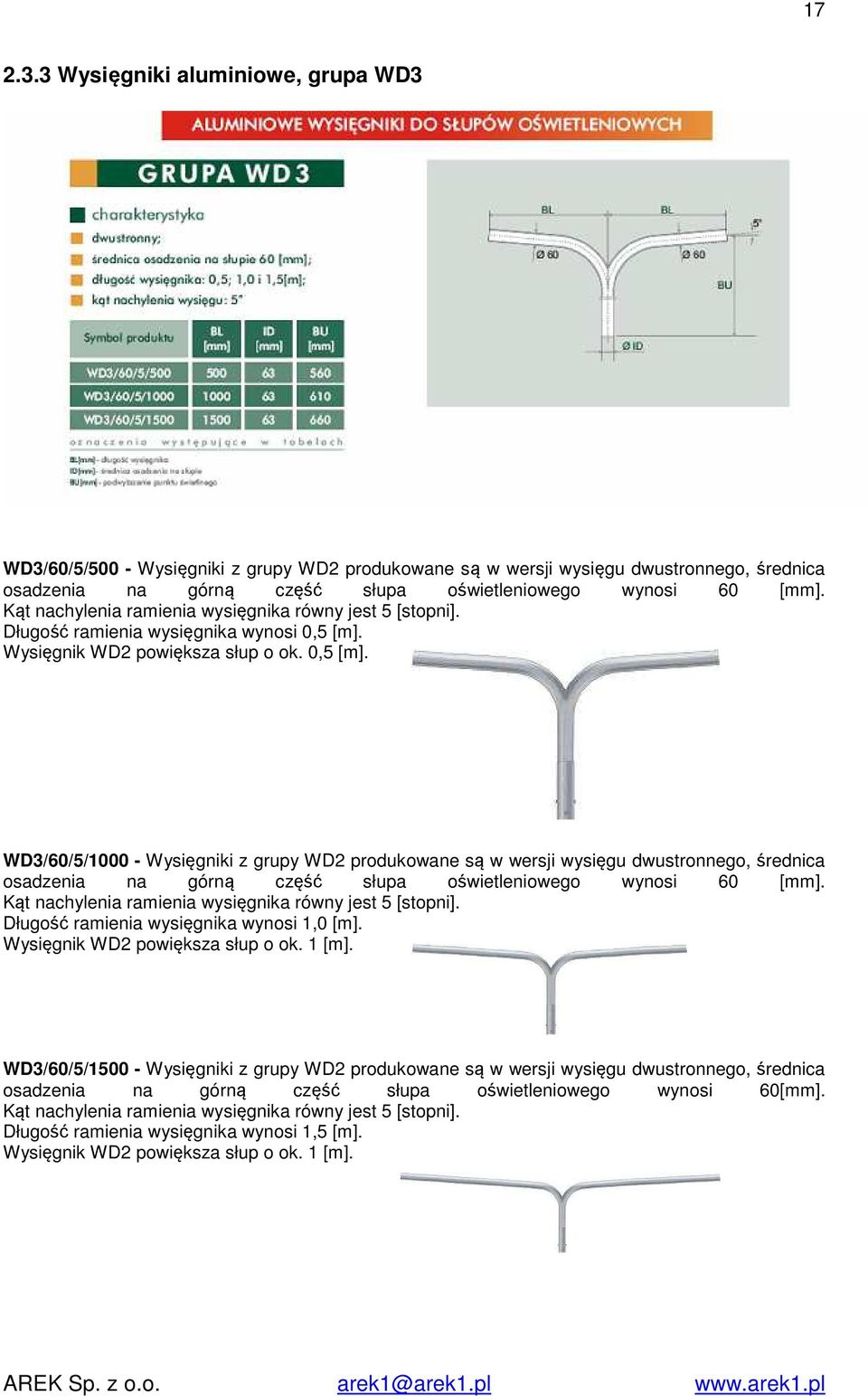

17 Wysięgniki aluminiowe, grupa WD3 WD3/60/5/500 - Wysięgniki z grupy WD2 produkowane są w wersji wysięgu dwustronnego, średnica Długość ramienia wysięgnika wynosi 0,5 [m]. Wysięgnik WD2 powiększa słup o ok. 0,5 [m]. WD3/60/5/ Wysięgniki z grupy WD2 produkowane są w wersji wysięgu dwustronnego, średnica Długość ramienia wysięgnika wynosi 1,0 [m]. Wysięgnik WD2 powiększa słup o ok. 1 [m]. WD3/60/5/ Wysięgniki z grupy WD2 produkowane są w wersji wysięgu dwustronnego, średnica osadzenia na górną część słupa oświetleniowego wynosi 60[mm]. Długość ramienia wysięgnika wynosi 1,5 [m]. Wysięgnik WD2 powiększa słup o ok. 1 [m].

18 Wysięgniki aluminiowe, grupa WJ1 WJ1/60/5/ Wysięgniki z grupy WJ1 produkowane są w wersji jednoramiennej, średnica Długość ramienia wysięgnika wynosi 1,0 [m]. WJ1/60/5/ Wysięgniki z grupy WJ1 produkowane są w wersji jednoramiennej, średnica Długość ramienia wysięgnika wynosi 1,0 [m].

19 Wysięgniki aluminiowe, grupa WJ2 WJ2/60/5/500 - Wysięgniki z grupy WJ2 produkowane są w wersji jednoramiennej, średnica Długość ramienia wysięgnika wynosi 0,5 [m]. Wysięgnik WJ2 powiększa słup o 1 [m]. WJ2/60/5/ Wysięgniki z grupy WJ2 produkowane są w wersji jednoramiennej, średnica Długość ramienia wysięgnika wynosi 1,0 [m]. Wysięgnik WJ2 powiększa słup o 1 [m]. WJ2/60/5/ Wysięgniki z grupy WJ2 produkowane są w wersji jednoramiennej, średnica Długość ramienia wysięgnika wynosi 0,5 [m]. Wysięgnik WJ2 powiększa słup o 1 [m].

20 Wysięgniki aluminiowe, grupa WJ3 WJ3/60/5/500 - Wysięgniki z grupy WJ3 produkowane są w wersji jednoramiennej, średnica Długość ramienia wysięgnika wynosi 0,5 [m]. Wysięgnik WJ3 powiększa słup o 0,5 [m]. WJ3/60/5/ Wysięgniki z grupy WJ3 produkowane są w wersji jednoramiennej, średnica Długość ramienia wysięgnika wynosi 1,0 [m]. Wysięgnik WJ3 powiększa słup o 0,5 [m]. WJ3/60/5/ Wysięgniki z grupy WJ3 produkowane są w wersji jednoramiennej, średnica Długość ramienia wysięgnika wynosi 0,5 [m]. Wysięgnik WJ3 powiększa słup o 0,5 [m].
