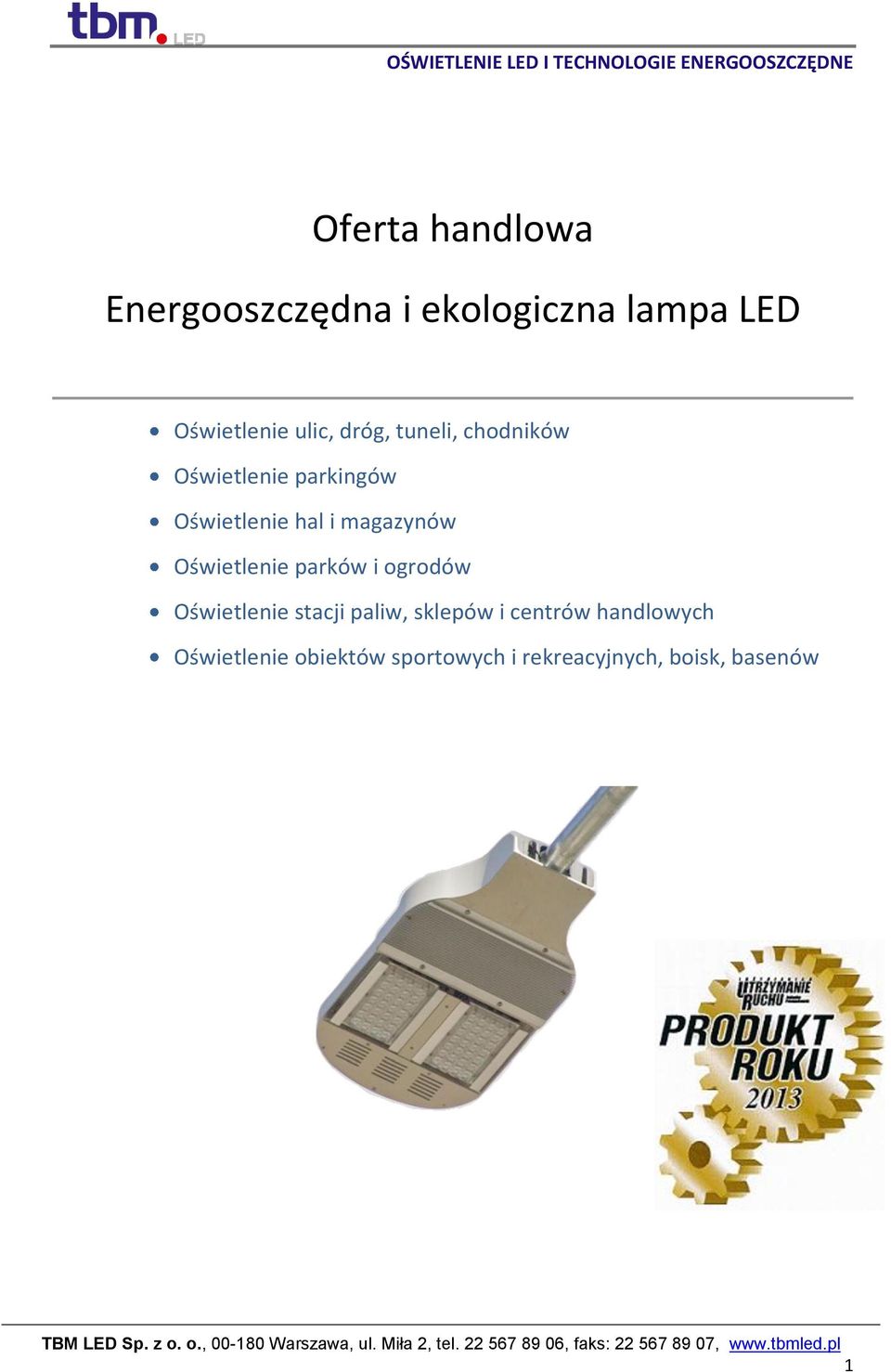

1 Oferta handlowa Energooszczędna i ekologiczna lampa LED Oświetlenie ulic, dróg, tuneli, chodników Oświetlenie parkingów Oświetlenie hal i magazynów Oświetlenie parków i ogrodów Oświetlenie stacji paliw, sklepów i centrów handlowych Oświetlenie obiektów sportowych i rekreacyjnych, boisk, basenów 1

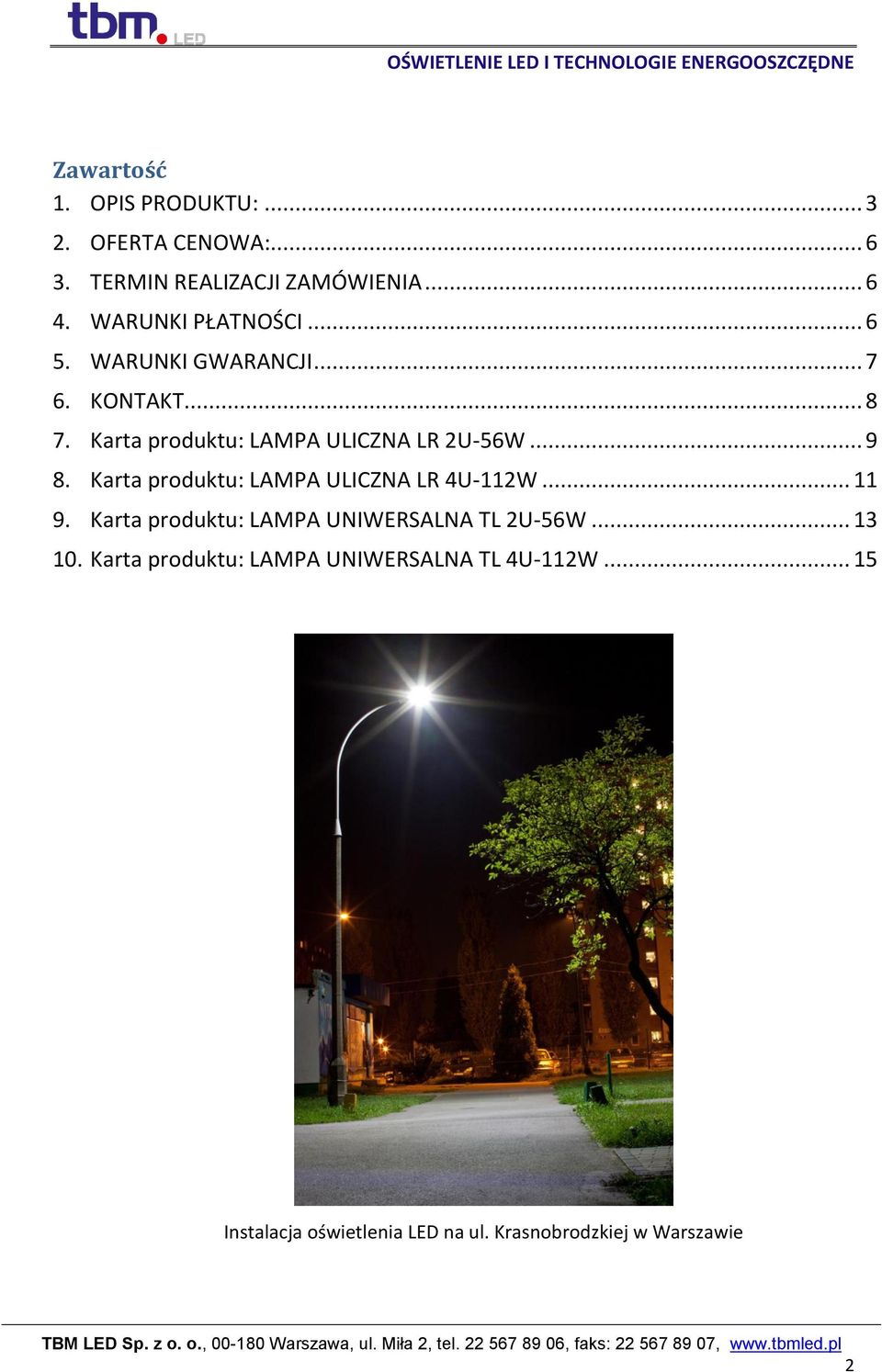

2 Zawartość 1. OPIS PRODUKTU: OFERTA CENOWA: TERMIN REALIZACJI ZAMÓWIENIA WARUNKI PŁATNOŚCI WARUNKI GWARANCJI KONTAKT Karta produktu: LAMPA ULICZNA LR 2U-56W Karta produktu: LAMPA ULICZNA LR 4U-112W Karta produktu: LAMPA UNIWERSALNA TL 2U-56W Karta produktu: LAMPA UNIWERSALNA TL 4U-112W Instalacja oświetlenia LED na ul. Krasnobrodzkiej w Warszawie 2

3 1. OPIS PRODUKTU: Firma TBM LED oferuje sprzedaż nowoczesnych, energooszczędnych i ekologicznych lamp oświetleniowych LED. Zgodnie z nałożonymi wymaganiami Dyrektywy UE z dnia 5 maja 2006 roku w sprawie efektywności końcowego wykorzystania energii i usług energetycznych wychodzimy naprzeciw oferując produkt o wysokiej efektywności energetycznej ograniczając Państwa wydatki. Wykaz zamienników lamp LED dla lamp z tradycyjnym źródłem światła: Lampa ze źródłem tradycyjnym rtęciowym, sodowym (HPS) lub metalohalogenkowym Lampa LED 70W 150W 56W 200W 250W 112W Lampa uliczna LR 2U-56W Lampa uliczna LR 4U-112W 3

4 Proponowane lampy LED pozwalają oszczędzać energię, koszty, chronić zdrowie i środowisko ponieważ posiadają szereg niepodważalnych zalet wynikających z nowoczesnej technologii. EFEKTYWNOŚĆ: Niskie zużycie energii i wysoka wydajność świetlna. DUŻA ŻYWOTNOŚĆ: Użyteczny czas pracy diody to godzin (12 lat), w porównaniu do lampy sodowej, której żywotność wynosi około godzin (2 lata) BEZOBSŁUGOWA EKSPLOATACJA: Lampy LED nie wymagają serwisowania. EKOLOGICZNOŚĆ : Lampy nie zawierają szkodliwych substancji (ołów, kadm, rtęć) dzięki czemu nie generują wysokich kosztów utylizacji oraz ograniczają emisję CO 2. NIEZAWODNOŚĆ DZIAŁANIA: pojedynczych diód. Zaletą lampy jest dalsze działanie mimo awarii WYSOKA ODPORNOŚĆ MECHANICZNA : Lampa LED nie zawiera żarników i elementów szklanych czułych na drgania, wstrząsy i uderzenia. BEZGŁOŚNA PRACA UKIERUNKOWANY STRUMIEŃ ŚWIATŁA: Ściśle zdefiniowany kąt rozsyłu światła co eliminuje straty związane z rozsyłem światła w kierunkach niepożądanych 4

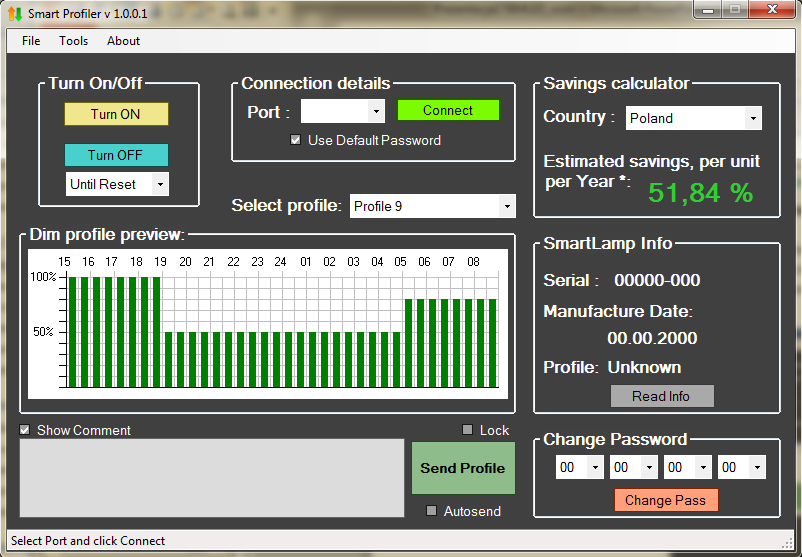

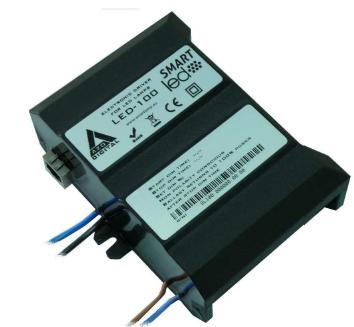

5 PROGRAMATOR CZASOWY JASNOŚCI ŚWIECENIA: Zastosowanie kontrolera SmartLED do zasilania lampy pozwala na zaprogramowanie pracy lampy z zadanymi parametrami jasności świecenia (redukcja mocy lampy) w dowolnych okresach czasowych pracy lampy. Pozwala to na dodatkowe znaczne oszczędności zużycia energii w czasie późnonocnym, kiedy natężenie ruchu drogowego jest mniejsze i w związku z tym wymagania oświetleniowe można dodatkowo zmniejszyć. SMART LED wysokowydajnościowy zasilacz do oświetlenia LED: jednoczęściowy, elektroniczny kontroler i sterownik przeznaczony do opraw oświetleniowych LED: ulicznych, parkowych, przemysłowych High Bay; elektroniczny układ korekcji współczynnika mocy (PFC) - pobiera tylko i wyłącznie moc czynną; funkcja miękkiego startu, pobierana moc po włączeniu zasilacza narasta stopniowo od wartości zerowej do znamionowej; unikalne rozwiązanie: WIELOPOZIOMOWA płynna redukcja mocy możliwość konfiguracji czasu pracy i poziomu redukcji mocy ze stopniowaniem w skali minutowej programowo dostosowywana moc wyjściowa zgodnie ze standardami napięcia - automatyczne adaptacja. możliwość inteligentnego zarządzania i monitorowania systemów oświetleniowych poprzez: IR (podczerwień) / 0-10V / PLC / RS485; stopień ochrony - IP65 pełna izolacja AC / DC niewielkie wymiary - 132,1 x 105,2 x 54,3 [mm]. W pełni kompatybilny ze wszystkimi typami opraw oświetleniowych Wielostopniowa redukcja mocy za pomocą programu SMART Profiler 5

6 2. OFERTA CENOWA: Oferta cenowa zachowuje ważność przez 30 dni od daty złożenia. Lp. Nazwa Cena katalogowa netto 1 Lampa uliczna LR 2U-56W 890 zł 2 Lampa uliczna LR 4U-112W zł 3 Lampa uniwersalna TL 2U-56W 950 zł 4 Lampa uniwersalna TL 4U-112W zł 5 Koszt dostawy / wysyłki (paleta) 98 zł Wszystkie podane ceny podlegają negocjacji. Cena oferty nie obejmuje instalacji opraw na słupach i konstrukcjach wsporczych. Cena dostawy jest kalkulowana na podstawie 1 paleta 20 lamp 3. TERMIN REALIZACJI ZAMÓWIENIA Do 5 dni licząc od daty zamówienia, po wcześniejszym uzgodnieniu posiadania towaru w magazynie 4. WARUNKI PŁATNOŚCI 1. Przedpłata w wysokości 50% wartości zamówienia na podstawie faktury pro-forma, pozostała należność w terminie 30 dni od daty odbioru lub dostawy towaru. 2. Raty - możliwość płatności ratalnej wg indywidualnych oczekiwań Klienta. Możliwe inne warunki płatności i finansowania wg indywidualnych uzgodnień. 6

7 5. WARUNKI GWARANCJI 1. Gwarancji udziela się na okres: 36 (trzydziestu sześciu) miesięcy, liczony od daty wystawienia przez Sprzedawcę dokumentu sprzedaży lub Karty Gwarancyjnej. Gwarancja obejmuje bezpłatną naprawę lub wymianę uszkodzonych części, jeżeli zostanie stwierdzona wada z winy Sprzedawcy lub Producenta. Przez naprawę gwarancyjną należy rozumieć czynności o charakterze specjalistycznym i polegające na naprawie lub wymianie uszkodzonego podzespołu. 2. Sprzedawca TBM LED Sp. z o.o. gwarantuje Kupującemu dobrą jakość i sprawne działanie produktu, pod warunkiem przestrzegania fabrycznych wymagań przechowywania, instalacji i eksploatacji zawartych w instrukcji obsługi. Karta gwarancyjna jest ważna z załączonym dokumentem dostawy oraz instrukcją obsługi. Ujawnione w okresie obowiązywania gwarancji wady będą usuwane nieodpłatnie w serwisie Sprzedawcy: TBM LED Sp. z o.o. w Warszawie, ul. Miła 2 (tel.: fax.: ) po dostarczeniu produktu wraz z dokumentem potwierdzenia zakupu. W celu dokonania naprawy gwarancyjnej należy dostarczyć produkt odpowiednio zabezpieczony przed uszkodzeniem w czasie transportu, na własny koszt do serwisu Sprzedawcy. Po wykonaniu naprawy produkt zostanie dostarczony reklamującemu na koszt gwaranta. 3. Nabywca traci uprawnienia wynikające z niniejszej gwarancji w razie wszelkich prób napraw podejmowanych przez nieuprawnione osoby fizyczne lub firmy. 4. Gwarancja nie obejmuje: Uszkodzeń mechanicznych i wywołanych nimi wad. Uszkodzeń termicznych, chemicznych i innych spowodowanych działaniem lub zaniechaniem działania przez Użytkownika. Uszkodzenia spowodowane działaniem siły zewnętrznej (pożar, powódź, piorun, siła wyższa) lub wahania napięcia w sieci elektrycznej lub uszkodzenie tej sieci. Uszkodzenia wynikłe na skutek przeróbek i zmian konstrukcyjnych dokonywanych przez użytkownika lub osoby trzecie lub celowego uszkodzenia produktu. Uszkodzeń powstałych na skutek nieprzestrzegania powszechnych zasad eksploatacji sprzętu elektronicznego oraz wszelkich uszkodzeń powstałych z winy lub niewiedzy Użytkownika. 7

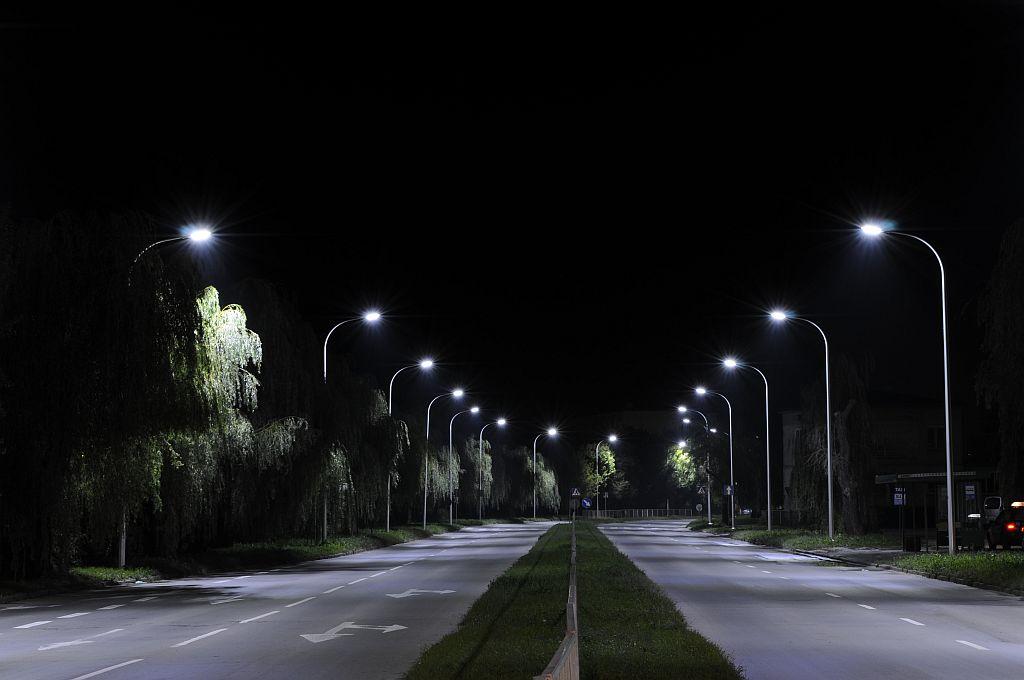

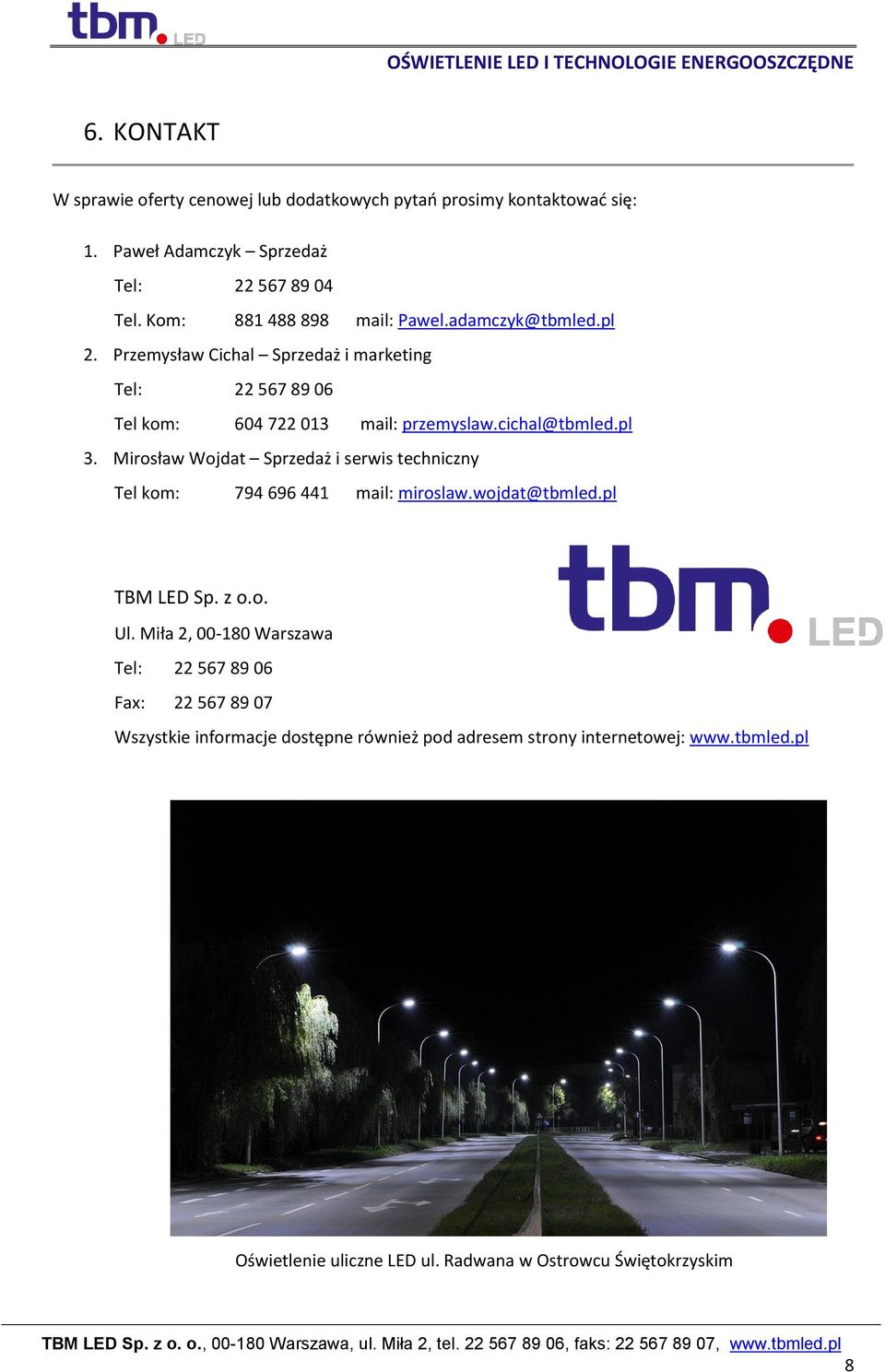

8 6. KONTAKT W sprawie oferty cenowej lub dodatkowych pytań prosimy kontaktować się: 1. Paweł Adamczyk Sprzedaż Tel: Tel. Kom: mail: Pawel.adamczyk@tbmled.pl 2. Przemysław Cichal Sprzedaż i marketing Tel: Tel kom: mail: przemyslaw.cichal@tbmled.pl 3. Mirosław Wojdat Sprzedaż i serwis techniczny Tel kom: mail: miroslaw.wojdat@tbmled.pl TBM LED Sp. z o.o. Ul. Miła 2, Warszawa Tel: Fax: Wszystkie informacje dostępne również pod adresem strony internetowej: Oświetlenie uliczne LED ul. Radwana w Ostrowcu Świętokrzyskim 8

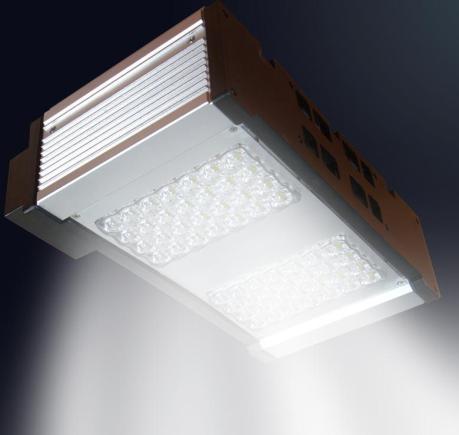

9 7. Karta produktu: LAMPA ULICZNA LR 2U-56W Ekonomiczna i ekologiczna lampa oświetlenia zewnętrznego LED. Zastosowane nowoczesne układy diodowe typu HVLED firmy EPISTAR powodują, że jest najwydajniejszym źródłem światła. Lampa LED to ekonomiczne i przyjazne dla środowiska źródła światła, dzięki bardzo niskiemu zużyciu energii oraz wyjątkowo długiej trwałości. Cechuje ją wysoka odporność na drgania i wstrząsy, a jej światło jest wolne od promieniowania UV (nadfioletu) oraz IR (podczerwieni). Dzięki wysokiemu współczynnikowi oddawania barw oświetlone obiekty wyglądają naturalnie. Nowoczesna konstrukcja, wygląd oraz uniwersalne zamocowanie sprawiają, że lampy te idealnie współgrają z otoczeniem. DANE TECHNICZNE Napięcie wejściowe AC V Klasa ochronności izolacji II (lub I w wykonaniu specjalnym) Współczynnik mocy (PF) >0,9 Zniekształcenia harmoniczne (THD) <20% Prąd zasilania 0,33A (230V) Napięcie pracy diod LED DC 24V Pobór mocy diod LED 56W Pobór mocy zasilacza 9W Sprawność świetlna LED * 120lm/W Strumień świetlny lampy * 6 210lm (Tj = 60 C, Ta = 25 C) Sprawność lampy (%) >90% (wysokość = 7m) 72lux dla pow.: 27 x 13m Natężenie oświetlenia (E max )/ (wysokość = 8m) 56lux dla pow.: 32 x 14m oświetlana powierzchnia (wysokość = 10m) 35lux dla pow.: 36 x 15m (wysokość = 12m) 22lux dla pow.: 46 x 16m 130 x 80 dla typu 3.0 (wykonanie standardowe) Kąt rozsyłu światła 138 x 80 dla typu x 80 dla typu 5.0 Temperatura barwowa Biała dzienna: K Współczynnik barwy(cri) Ra>75 Temperatura złącza (Tj) 60 C ±10% ( Ta = 25 C) Źródło światła High Power LED (56szt. x 1W) Temperatura pracy o C Czas pracy > godzin Klasa szczelności IP65 (IP66 dla komory optycznej) Odporność na uderzenia IK 10 Materiał lampy/klosza Aluminium malowane proszkowo/poliwęglan PC Wymiany (mm) 578 (długość) x 317 (szerokość) x 95 (wysokość) Waga netto 7,9kg Wymiar kartonu 735 x 420 x 200 mm 9

10 Wymiar oświetlanej powierzchni i natężenie oświetlenia 7m 72 lx 27 x 13m 8m 56 lx 32 x 14m 10m 35 lx 36 x 15m Przykładowy rozsył światła z wysokości h=8m Charakterystyka źródła światła * Dane techniczne i krzywe rozsyłu wg Sprawozdania z badań nr 072/NBW/2010/F Zespołu Laboratoriów Instytutu Elektrotechniki w Warszawie 10

11 8. Karta produktu: LAMPA ULICZNA LR 4U-112W Ekonomiczna i ekologiczna lampa oświetlenia zewnętrznego LED. Zastosowane nowoczesne układy diodowe typu HVLED firmy EPISTAR powodują, że jest najwydajniejszym źródłem światła. Lampa LED to ekonomiczne i przyjazne dla środowiska źródła światła, dzięki bardzo niskiemu zużyciu energii oraz wyjątkowo długiej trwałości. Cechuje ją wysoka odporność na drgania i wstrząsy, a jej światło jest wolne od promieniowania UV (nadfioletu) oraz IR (podczerwieni). Dzięki wysokiemu współczynnikowi oddawania barw oświetlone obiekty wyglądają naturalnie. Nowoczesna konstrukcja, wygląd oraz uniwersalne zamocowanie sprawiają, że lampy te idealnie współgrają z otoczeniem. DANE TECHNICZNE Napięcie wejściowe AC V Klasa ochronności izolacji II (lub I w wykonaniu specjalnym) Współczynnik mocy (PF) >0,9 Zniekształcenia harmoniczne (THD) <20% Prąd zasilania 0,66A (230V) Napięcie pracy diod LED DC 24V Pobór mocy diod LED 112W Pobór mocy zasilacza 18W Sprawność świetlna LED * 120lm/W Strumień świetlny lampy * lm (Tj = 60 C, Ta = 25 C) Sprawność lampy (%) >90% (wysokość = 7m) 142lux dla pow.: 37 x 14m Natężenie oświetlenia (E max )/ (wysokość = 8m) 113lux dla pow.: 41 x 16m oświetlana powierzchnia (wysokość = 10m) 70lux dla pow.: 44x 17m (wysokość = 12m) 48lux dla pow.: 47 x 20m 130 x 80 dla typu 3.0 (wykonanie standardowe) Kąt rozsyłu światła 138 x 80 dla typu x 80 dla typu 5.0 Temperatura barwowa Biała dzienna: K Współczynnik barwy(cri) Ra>75 Temperatura złącza (Tj) 60 C ±10% ( Ta = 25 C) Źródło światła High Power LED (112szt. x 1W) Temperatura pracy o C Czas pracy > godzin Klasa szczelności IP65 (IP66 dla komory optycznej) Odporność na uderzenia IK 10 Materiał lampy/klosza Aluminium malowane proszkowo/poliwęglan PC Wymiany (mm) 756 (długość) x 317 (szerokość) x 95 (wysokość) Waga netto 10,2kg Wymiar kartonu 900 x 420 x 200 mm 11

12 Wymiar oświetlanej powierzchni i natężenie oświetlenia 7m 142 lx 37 x 14m 8m 113 lx 41 x 16m 10m 70 lx 44 x 17m Charakterystyka źródła światła Przykładowy rozsył światła z wysokości h=8m * Dane techniczne i krzywe rozsyłu wg Sprawozdania z badań nr 072/NBW/2010/F Zespołu Laboratoriów Instytutu Elektrotechniki w Warszawie 12

13 9. Karta produktu: LAMPA UNIWERSALNA TL 2U-56W Ekonomiczna i ekologiczna lampa oświetlenia zewnętrznego LED. Zastosowane nowoczesne układy diodowe typu HVLED firmy EPISTAR powodują, że jest najwydajniejszym źródłem światła. Lampa LED to ekonomiczne i przyjazne dla środowiska źródła światła, dzięki bardzo niskiemu zużyciu energii oraz wyjątkowo długiej trwałości. Cechuje ją wysoka odporność na drgania i wstrząsy, a jej światło jest wolne od promieniowania UV (nadfioletu) oraz IR (podczerwieni). Dzięki wysokiemu współczynnikowi oddawania barw oświetlone obiekty wyglądają naturalnie. Nowoczesna konstrukcja, wygląd oraz uniwersalne zamocowanie sprawiają, że lampy te idealnie współgrają z otoczeniem. Napięcie wejściowe AC V Zakres częstotliwości Hz Współczynnik mocy (PF) >0,9 Zniekształcenia harmoniczne (THD) <20% Prąd zasilania 0,33A (230V) Napięcie pracy diod LED DC 24V Pobór mocy diod LED 56W Pobór mocy zasilacza 9W Sprawność świetlna LED * 110lm/W Strumień świetlny lampy * 4 850lm (Tj = 60 C, Ta = 25 C) Sprawność lampy (%) >85% (wysokość = 6m) 60lux dla pow.: 21 x 10m Natężenie oświetlenia (E max )/ (wysokość = 8m) 30lux dla pow.: 28 x 13m oświetlana powierzchnia (wysokość = 10m) 20lux dla pow.: 35 x 16m (wysokość = 12m) 15lux dla pow.: 42 x 19m Kąt rozsyłu światła 130 x 80 Temperatura barwowa Biała dzienna: K Współczynnik barwy(cri) Ra>75 Temperatura złącza (Tj) 60 C ±10% ( Ta = 25 C) Wilgotność pracy 10 90% Temperatura pracy o C Czas pracy > godzin Temperatura magazynowania C Wymiany (mm) 210 (długość) x 325 (szerokość) x 100 (wysokość) Waga netto 4,8kg Klasyfikacja IP IP65 Opakowanie 2szt. /karton Wymiar kartonu 500 x 340 x 160 mm 13

14 Wymiar oświetlanej powierzchni i natężenie oświetlenia 2,5m 374 lx 10 x 5m 4m 142 lx 16 x 8m 6m 62 lx 21 x 10m Przykładowy rozsył światła z wysokości h=2,5m Charakterystyka źródła światła * Dane techniczne i krzywe rozsyłu wg Sprawozdania z Badań nr 072/NBW/2010/F Zespołu Laboratoriów Instytutu Elektrotechniki w Warszawie 14

15 10. Karta produktu: LAMPA UNIWERSALNA TL 4U-112W Ekonomiczna i ekologiczna lampa oświetlenia zewnętrznego LED. Zastosowane nowoczesne układy diodowe typu HVLED firmy EPISTAR powodują, że jest najwydajniejszym źródłem światła. Lampa LED to ekonomiczne i przyjazne dla środowiska źródła światła, dzięki bardzo niskiemu zużyciu energii oraz wyjątkowo długiej trwałości. Cechuje ją wysoka odporność na drgania i wstrząsy, a jej światło jest wolne od promieniowania UV (nadfioletu) oraz IR (podczerwieni). Dzięki wysokiemu współczynnikowi oddawania barw oświetlone obiekty wyglądają naturalnie. Nowoczesna konstrukcja, wygląd oraz uniwersalne zamocowanie sprawiają, że lampy te idealnie współgrają z otoczeniem. Napięcie wejściowe AC V Zakres częstotliwości Hz Współczynnik mocy (PF) >0,9 Zniekształcenia harmoniczne (THD) <20% Prąd zasilania 0,66A (230V) Napięcie pracy diod LED DC 24V Pobór mocy diod LED 112W Pobór mocy zasilacza 18W Sprawność świetlna LED * 110lm/W Strumień świetlny lampy * 9 700lm (Tj = 60 C, Ta = 25 C) Sprawność lampy (%) >85% (wysokość = 6m) 133lux dla pow.: 21 x 10m Natężenie oświetlenia (E max )/ (wysokość = 8m) 74lux dla pow.: 28 x 13m oświetlana powierzchnia (wysokość = 10m) 47lux dla pow.: 35 x 16m (wysokość = 12m) 33lux dla pow.: 42 x 19m Kąt rozsyłu światła 130 x 80 Temperatura barwowa Biała dzienna: K Współczynnik barwy(cri) Ra>75 Temperatura złącza (Tj) 60 C ±10% ( Ta = 25 C) Wilgotność pracy 10 90% Temperatura pracy o C Czas pracy > godzin Temperatura magazynowania C Wymiany (mm) 380 (długość) x 325 (szerokość) x 100 (wysokość) Waga netto 7,5kg Klasyfikacja IP IP65 Opakowanie 2szt. /karton Wymiar kartonu 510 x 395 x 160 mm 15

16 Wymiar oświetlanej powierzchni i natężenie oświetlenia 2,5m 800 lx 10 x 5m 4m 305 lx 16 x 8m 6m 133 lx 21 x 10m Przykładowy rozsył światła z wysokości h=2,5m Charakterystyka źródła światła * Dane techniczne i krzywe rozsyłu wg Sprawozdania z badań nr 072/NBW/2010/F Zespołu Laboratoriów Instytutu Elektrotechniki w Warszawie 16
