1 INSTRUKCJA OBSŁUGI WIDEOREJESTRATOR VIOFO A129

2 Dziękujemy za zakup wideorejestratora Viofo A129 przeznaczonego do zapisu trasy pojazdu. Rejestrator oraz jego tylny moduł nagrywają w rozdzielczości FullHD 1080p. Wideo zapisywane jest na karcie pamięci MicroSD do pojemności 128GB. Kamera posiada mozliwość odtwarzania nagranego materiału na własnym ekranie, poprzez złącze AV orz poprzez urządzenie z systemem operacyjnym Android lub ios. Kamera montowana jest na uchwytach wyposażonych w szybkozłącza które ułatwiają montaż lub demontaż kamery. Dzięki uchwytowi z modułem GPS (opcja) istnieje mozliwość rejestracji lokalizacji pojazdu oraz jego prędkości, dane te zapisaywane są w pliku z nagraniem. Specyfikacja urządzenia: szerokokątny obiektyw 140st. Przód i tył rozdzielczość nagrywania 1080p przód i tył Ekran CD 2.0 wyjście AV automatyczne uruchamianie i wyłącznaie kamery funkcja zabezpieczenia nagrań przed nadpisaniem po wykryciu wstrząsu lub ręcznie nagrywanie w pętli funkcja GPS opcja Funkcja WiFi Dane techniczne Maksymalna rozdzielczość Przód 1920*1080p 60 kl/s, 30kl/s z podłączoną tylną kamerą tył 1920* kl/s Rodzaj zasilania Kondensator Chipset Novatek Przetwornik obrazu Sony IMX291 przód/tył Format nagrywnaia wideo MP4, h.264 Wbudowany głośnik / mikrofon /tak Wyjście AV Obiektyw F/1.6, 140st. Przód/tył Tryb FOTO wykonywanie zdjęć podczas nagrywania Wyświetlacz LCD 2 Karta pamięci Max 128GB MicroSd Tryb parkingowy Nagrywanie cykliczne Zabezpieczenie nagrań Detekcja Ruchu Funkcja sutostart Funkcja GPS opcja Funkcja WiFi Funkcja Timelapse Wymiary Przód (84*65*40mm), Tył (53*31*50mm)

3 Budowa kamery

4 Instalacja kamery Viofo A129 Instalacja przedniej kamery 1. Zamontuj moduł GPS na kamerze

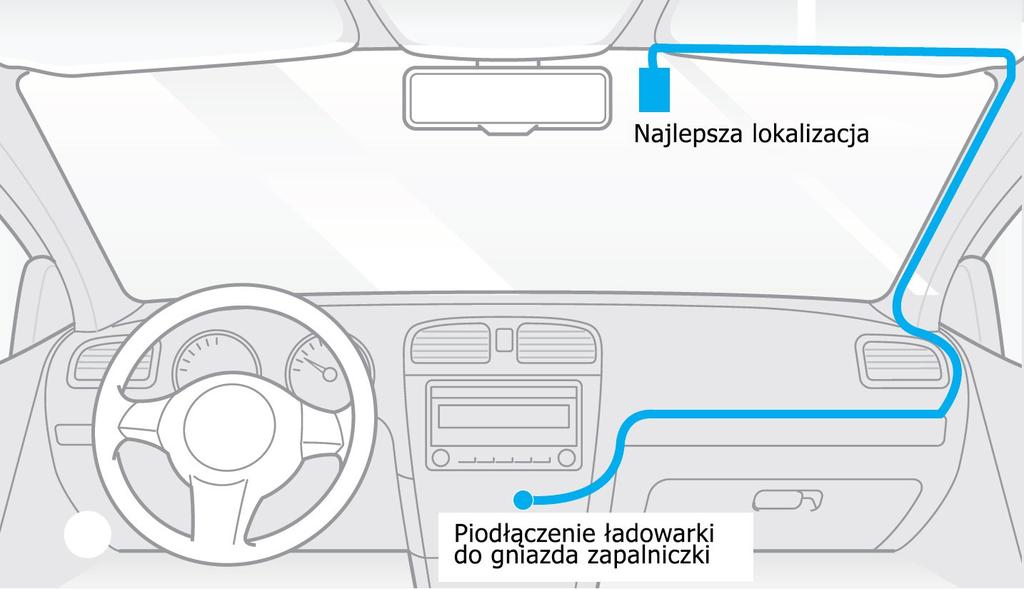

5 2. Wybierz lokalizację kamery 3. Wyczyść powierzchnię na której ma zostać umieszczona kamera. 4. Zdejmij osłonę taśmy 3M i osłonę obiektywu. 5. Zamontuj kamerę w wybranej pozycji. 6. Dostosuj kąt obiektywu.

6 Instalacja tylnej kamery Aby zainstalować tylną kamerę 1. Wybierz lokalizację kamery obejmując jak największy obszar wokół tyłu pojazdu. 2. Wyczyść powierzchnię na której ma zostać umieszczona kamera. 4. Zdejmij osłonę taśmy 3M i osłonę obiektywu. 5. Zamontuj kamerę w wybranej pozycji. 6. Podłącz kamerę tylną do złącza wideorejestratora oznaczonego Rear.

7 Podłączenie do zasilania. Podłącz przewód oznaczony numerm 1 do złącza w module GPS, drugą końcówkę podłącz do dołączonej do zestawu ładowarki samochodowej. Ładowarkę podłącz do gniazda zapalniczki w pojeździe.

8 Instalacja karty pamięci Aby poprawnie zainstalować kartę pamięci należy umieścić ją w gnieździe karty, złotymi złączami karty w kierunku ekranu. Karta powinna zostać umieszczona w kamerze bez większego oporu do czasu charakterystycznego kliknięcia. Aby wyciągnać kartę pamięci należy ją dopchnąć do środka. Karta powinna samoczynnie wyskoczyć ze złącza karty. Kartę pamięci należy cyklicznie formatować co 2 tygodnie aby zachować jak najdłuższą żyotność karty. Karta pamięci powinna mieć oznaczenie klasy 10 lub UHS-1. Karta pamięci od 64GB wzwyż muszą zostać sformatowane w kamerze przed pierwszym użyciem. Obsługa kamery Włączanie / wyłączanie urządzenia Aby włączyć kamerę podłącz ją do zasilania. Po podłączeniu kamera uruchomi się samoczynnie. Po uruchomieniu kamery jeżeli została zainstalowana karta MicroSD rozpocznie się proces nagrywania. Wyłączenie zapłonu i odciecie zasilania powoduje automatyczne wyłączenie kamery. Kamerę można włączyć lub wyłączyć ręcznie poprzez przytrzymanie przycisku [Menu] przez 3 sekundy. Kamera do poprawnego funkcjonowania potrzebuje stałego zasilania. Nagrywanie Po włączeniu zasilania kamera rzopocznie proces nagrywania automatycznie. Aby zatrzymać lub wznowić nagrywanie naciśnij przycisk [REC]. Nagrywanie sygnalizowane jest mruganiem na ekranie czerwonej kropki, oraz świeceniem diody [REC]. Materiał wideo dzielony jest na pliki o określonej przez użytkownika długości. Użytkownik posiada możliwość zmiany długości nagrywanych plików w ustawieniach kamery. Podział materiału na pliki ma na celu możliwość nagrywania w pętli które polega na zastepowaniu najstarszych plików aktualnie rejestrowanym materiałem. Uwaga. Kamera sygnalizuje zatrzymanie nagrywania powtarzanym krótkim sygnałem dźwiękowym. Ekran wideorejestratora

9 Zabezpieczanie nagrań Rejestrator posiada funkcję zabezpieczenia nagrania przed nadpisaniem. Oznacza to że zabezpieczone nagranie chronione jest przed nadpisaniem w trybie nagrywania w petli. W przypadku uchwycenia istotnego zdarzenia drogowego kierowca posiada możliwość zabrezpieczenia aktualnie rejestrowanego zdarzenia. Zabezpieczenie przez G-Sensor Nagranie zostanie automatycznie zabezpieczone w przypadku wykrycia przeciążenia w jednej z 3 osi XYZ. Czułość G-Sensora możemy ustalić w menu kamery. Zabezpieczeni ręczne Kierowca posiada możliwość ręcznego zabezpieczenia nagrania przed nadpisaniem poprzez wciśnięcie przycisku /!\ na wideorejestratorze. Sygnalizacja zabezpieczenia Po uruchomieniu funkcji zabezpieczenia nagrania na całym ekrnie wyświetlona zostanie ikona wykrzyknika a następnie ikona pojawi się po prawej stronie Diody nagrywania. Funkcja detekcji ruchu Kiedy włączona jest funkcja detekcji ruchu wideorejestrator rozpocznie nagrywanie w przypadku wystapienia ruchu przed kamerą. Jeśli ruch przed kamerą ustanie, po 60 sekundach nagrywanie zostanie zatrzymane a kamera przejdzie w tryb detekcji ruchu. Włączenie Wi-Fi wideorejestratora Aby włączyć funkjcę WiFi w wideorejestratorze: 1. Włącz rejestrator 2. Przytrzymaj przycisk wł.wył WiFi 3. Po kilku sekundach inicjalizacji na ekranie zostaną dane sieci nazwa SSID i hasło. Nawiązanie połączenia WiFi z kamerą Aby połączyć się z kamerą: 1. Wyszukaj w swoim urządzeniu nazwę sieci generowaną przez urządzenie. 2. Sieć rejestratora posiada nazwę wyświetlaną na ekranie wideorejestratora. 3. Połącz się z siecią wideorjestratora, standardowe hasło to: Po poprawnym połączeniu pojawi się na ekranie wideorejestratora adres MAC połączonego urządzenia. 5. Uruchom aplikację VIOFO i podążaj za jej podpowiedziami. Uwaga Podczas włączonej funkcji WiFi dostęp do ustawień trybów kamery jest ograniczony. Istnieje możliwośćwłączania i wyłączania nagrywania przyciskiem OK. Po wyłączeniu funkcji WiFi funkcjonalność zostanie przywrócona.

10 Wykonywanie zdjęcia Naciśnij przycisk Wł./wył menu podczas nagrywania aby wykonać zdjęcie. Podgląd i funkcja PIP Dostęne są 4 tryby podglądu rejestrowanego obrazu po podłączeniu tylnej kamery. Kamera Kamera Kamera Kamera główna + tylna (górny lewy róg) tylna + gówna (górny lewy róg) główna tylna Funkcja PIP dostępna jest po podłączeniu tylnej kamery. Zmiana ustawienia widoku kamer na ekranie Aby zmienić widok kamer na ekranie należy nacisnąć przycisk [Zmiana podglądu]. Nagrywanie dźwięku Aby włączyć lub wyłączyć nagrywanie dźwięku naciśnij przycisk [MIC]. Status nagrywania dźwięku sygnalizuje ikona na wyświetlaczu oraz dioda [MIC]. Odtwarznie plików bezpośednio na wideorjeestratorze. Aby odtworzyc nagrane wideo/zdjecia na wideorejestratorze: 1. Upewnij się że posiadasz zainstalowaną kartę pamięci 2. Zatrzymaj nagranie 3. Kliknij przycisk zabezpieczenia nagrznia /!\ - spowoduje to przejście do trybu odtwarzania Odczyt plików na komputerze Wideorejestrator nie posiada trybu pamięci masowej, aby odtworzyć pliki na komputerze należy umieścić kartę pamieci w czytniku kart micro SD lub poprzez przejściówkę w złączu SD w komputerze. W folderze DCIM będą znajdowały się foldery MOVIE znajdują się w nim nagrania wideo a wewnątrz folderu RO znajdują się zabezpieczone nagrania. W foderze FOTO znajdują się wykonane pliki zdjęć. Ustawienia kamery Aby wyświetlić menu ustawień wideorejestratora kliknij przycisk [menu]. Przyciskami < > poruszaj się po opcjach wideorejestratora, wybrane funkcje zatwierdzaj /!\. Rozdzielczość - Wybór rozdzielczości wykonywanych nagrań Bitrate - Strumień danych jakość nagrania (mierzone w bitach na sek) LiveVideo Source konfiguracja wyświetlania podglądu kamery na ekranie

11 Nagrywanie w pętli długość pojedynczego pliku w nagrywnaiu w pętli WDR Wide Dynamic Rate, włączenie/wyłączenie funkcji WDR, Ekspozycji wybór wartości ekspozycji, Tryb parkingowy włącz / wyłącz tryb parkingowy, możliwość wyboru FPS Nagrywanie poklatkowe funkcja TimeLapse z możliwości ustawienia interwału wykonywanych zdjęć Detekcja ruchu włącz / wyłącz detekcję ruchu GPS włącz / wyłącz funkcję GPS Jednostka prędkości wybór wyświetlanej jedostki prędkości G-sensor ustawienie czułości czujnika wstrząsów Wi-Fi ustawienia funkcji WiFi Bluetooth remote włącz / wyłącz funkcję pilota dostępnego opcjonalnie Znacznik Daty włącz / wyłącz znacznik daty na wykonywanym nagraniu Oznaczenia GPS pozwala wybrać parametry które mają być rejestrowane na nagraniach wideo Model kamery włącz / wyłącz znacznik modelu kamery na nagraniu Nagrywanie audio nagrywanie dźwięku Wygaszacz ekarnu czas po jakim ekran kamery zostanie wyłączony Data/Czas ustawienia daty i godziny Strefa Czasowa ustawienia strefy czasowej, Polska czas letni +1, czas zimowy +2 Język wybór języka menu Dźwięk przycisków włącz / wyłącz dźwięki urządzenia Częstotliwość umożliwia synchronizację nagrywanego materiału ze światłem otoczenia Obrót o 180st. - umożliwia obrócenie obrazu o 180st. Sformatuj formatowanie karty pamięci Informacje o formatowaniu umożliwia ustawienie przypomnienia o koniecnzości sformatowania karty pamięci. Ustawienia domyślne przywracanie ustawień fabrycznych Numer rejestracyjny pozwala na ustawienie numeru rejestracyjnego który będzie rejestrowany na materiale wideo Tekst na nagraniu umozliwia wprowadzenie dowolnego tekstu który będzie rejestrowany na nagraniu Wersja oprogramowania wersja Firmware oprogramowania. Tryb parkingowy Viofo A129 Wideorejestrator Viofo A129 wyposażony jest w zaawansowany tryb parkingowy, który pozwala rejestrować zdarzenia w trakcie postoju, poprze wykorzytanie programowej funkcji wykrywania ruchu oraz czujnika G-sensor. Tryb parkingowy jest wygodny i zautomatyzowany. Wymagania Aby tryb parkignowy działał poprawnie smochód musi posiadać stałe zasilanie w gnieździe zapalniczki. Albowiem w trybie parkingowym wideorejestrator wymaga stałego zasilania. W innym przypadku koniecnze jest wyposażenie pojazdu w dodatkowe zasilanie lub adapter mini USB => akumulator do podłączenia do instalacji pojazdu. UWAGA! Zestaw Viofo A129 nie posiada mini adaptera, aby wyposazyć się w adapter zasilania skontaktuj się z serwisem samochodowym lub upoważnionym elektrykiem samochodowym.

12 Korzystanie z trybu parkingowego. 1. Przejdź do ustawień kamery i odszukaj opcję trybu parkingowego 2. Wybierz liczbę klatek na sekundę, kamera będzie nagrywać z określoną liczbą FPS, po wykryciu ruchu przed obiektywem. 3. Po wyjściu z menu ustawień kamera rozpocznie nagrywanie w trybie normalnym. Aktywny tryb parkingowy sygnalizuje ikona w górnym rogu. 4. W przypadku braku odczytu z G-Sensora i braku ruchu przed obiektywem przez czas 90 sekund, kamera przejdzie w tryb czuwania. Podczas trybu czuwania ekran zostanie wygaszony i będize migać dioda REC. 5. Po wykryciu ruchu ruchu przed obiektywem kamera rozpocznie nagrywanie z okresloną liczbą klatek FPS. 6. Liczba FPS pokazywana jest w lewym rórnym rogu ekranu. 7. Po wykryciu braku ruchu przez 90 sekund kamera przejdzie w tryb czuwania. 8. Jeśli ruch i wstrząsy nie wystąpią przez 90 sekund kamera powróci do trybu czuwania. Funkcjonoiwanie trybu parkingowego Po uruchomieniu trybu parkingowego kamera rejestruje ruch przed kamerą oraz wstrząsy. Wideorejestrator odbierając ruch przed kamerą i ciągły odczyt z czujnika ruchu przłącza się w tryb normalnej rejestracji wideo o ustalonej rozdzielczości i iości klatek na sekundę odczytując ruch jako normalną jazdę samochodu. W przypadku braku odczytu z G-Sensora i braku ruchu przed obiektywem przez czas 90 sekund, kamera przejdzie w tryb parkingowy. W tym trybie aktywany pozostaje czujnik ruchu przed kamerą i wstrząsu G-sensor w najwyższym trybie czułości. Po wykryciu ruchu lub wstrząsu przed kamerą rozpocznie się rejestracja parkingowa. W momencie rozpoczęcia jazdy, wideorejestrator ponownie automatycznie przejdzie w tryb rejestracji w czasie jazdy. Funkcja GPS Rejestrator może zostać wyposazony w moduł GPS który pozwala na uzyskanie takich funkcjonalności jak zapis prędkości poruszającego się pojazdu, lokalizacja pojazdu wg długości i szerokości geograficznej oraz dokładną datę i godzinę zgodną z czasem satelitarnym (wymagane jest ustawienie odpowiedniej strefu czasowej w wideorejestratorze). Urzadzenie może stracić syngał w takich miejscach jak parkingi podziemne, tunele, garaże. VIOFO POLSKA Pieczątka sklepu Data sprzedaży Numer seryjny urządzenia Niniejsza instrukcja jest własnością firmy VIOFO POLSKA, zezwalamy na jej rozpowszechnianie przez dystrybutorów firmy VIOFO POLSKA.
