1 OptiPlex 7050 w obudowie typu SFF Instrukcja użytkownika Model regulacji: D11S Typ regulacji: D11S002

2 Uwagi, przestrogi i ostrzeżenia UWAGA: Napis UWAGA oznacza ważną wiadomość, która pomoże lepiej wykorzystać komputer. OSTRZEŻENIE: Napis PRZESTROGA informuje o sytuacjach, w których występuje ryzyko uszkodzenia sprzętu lub utraty danych, i przedstawia sposoby uniknięcia problemu. PRZESTROGA: Napis OSTRZEŻENIE informuje o sytuacjach, w których występuje ryzyko uszkodzenia sprzętu, obrażeń ciała lub śmierci Dell Inc. lub jej spółki zależne. Wszelkie prawa zastrzeżone. Dell, EMC i inne znaki towarowe są znakami towarowymi firmy Dell Inc. lub jej spółek zależnych. Inne znaki towarowe mogą być znakami towarowymi ich właścicieli Wer. A00

3 Spis treści 1 Serwisowanie komputera...6 Instrukcje dotyczące bezpieczeństwa...6 Przed przystąpieniem do serwisowania komputera...6 Wyłączanie komputera...7 Wyłączanie komputera Windows Wyłączanie komputera Windows Po zakończeniu serwisowania komputera Wymontowywanie i instalowanie komponentów...8 Zalecane narzędzia...8 Pokrywa tylna... 8 Wymontowywanie pokrywy...8 Instalowanie pokrywy... 9 Karta rozszerzeń... 9 Wymontowywanie karty rozszerzeń...9 Instalowanie karty rozszerzeń...11 Bateria pastylkowa Wyjmowanie baterii pastylkowej Instalowanie baterii pastylkowej...12 Pokrywa przednia Wymontowywanie osłony Instalowanie osłony...13 Głośnik...13 Wymontowywanie głośnika Instalowanie głośnika...14 Przełącznik czujnika naruszenia obudowy...14 Wymontowywanie przełącznika czujnika naruszenia obudowy Instalowanie przełącznika czujnika naruszenia obudowy...15 Podczas przechowywania Wymontowywanie zestawu dysku twardego 2,5 cala Wymontowywanie 2,5-calowego dysku ze wspornika napędu Instalowanie 2,5-calowego dysku we wsporniku napędu Instalowanie zespołu dysku twardego 2,5 cala Napęd dysków optycznych Wymontowywanie napędu dysków optycznych...18 Instalowanie napędu dysków optycznych...20 M.2 PCIe SSD Wyjmowanie karty M.2 PCIe SSD...20 Instalowanie karty M.2 PCIe SSD...21 Zestaw radiatora Wymontowywanie zestawu radiatora...21 Instalowanie radiatora...22 Procesor...22 Spis treści 3

4 Wymontowywanie procesora Instalowanie procesora...23 Moduł pamięci Wymontowywanie modułu pamięci Instalowanie modułu pamięci SD, czytnik kart Wymontowywanie czytnika kart SD...24 Instalowanie czytnika kart SD Zasilacz...25 Wymontowywanie zasilacza...25 Instalowanie zasilacza...28 Przełącznik zasilania Wymontowywanie przełącznika zasilania...28 Instalowanie przełącznika zasilania...30 Płyta systemowa...30 Wymontowywanie płyty systemowej Instalowanie płyty systemowej...34 Elementy płyty systemowej Technologia i podzespoły...36 Procesory...36 Sprawdzanie użycia procesora w Menedżerze zadań...36 Mikroukłady...36 Intel HD Graphics...36 Opcje wyświetlacza Identyfikowanie kart graficznych w systemie Windows Identyfikowanie kart graficznych w systemie Windows Pobieranie sterowników...37 Opcje pamięci masowej Identyfikacja dysku twardego w systemie Windows Identyfikacja dysków twardych w systemie Windows Sprawdzanie pamięci systemowej w systemie Windows 10 i Windows Windows Windows Sprawdzanie pamięci systemowej w obszarze konfiguracji systemu Testowanie pamięci za pomocą programu diagnostycznego epsa...38 Funkcje USB USB 3.0/USB 3.1 pierwszej generacji (SuperSpeed USB)...39 Szybkość...39 Zastosowania...40 Zgodność HDMI Funkcje HDMI Zalety interfejsu HDMI Program konfiguracji systemu...42 Boot Sequence Spis treści

5 Klawisze nawigacji...42 Hasło systemowe i hasło konfiguracji systemu Przypisywanie hasła systemowego i hasła konfiguracji systemu Usuwanie lub zmienianie hasła systemowego i/lub hasła konfiguracji systemu...44 Opcje konfiguracji systemu Aktualizowanie systemu BIOS w systemie Windows Włączanie trybu Smart Power Oprogramowanie Obsługiwane systemy operacyjne...53 Pobieranie sterowników Pobieranie sterownika mikroukładu...53 Intel chipset drivers...54 Sterowniki karty graficznej Intel HD Graphics Rozwiązywanie problemów z komputerem...56 Kody diagnostyczne lampki zasilania...56 Diagnostyczne komunikaty o błędach Komunikaty o błędach systemu Dane techniczne Dane techniczne: system...62 Dane techniczne pamięci Dane techniczne: grafika...63 Dane techniczne dźwięku...63 Dane techniczne: komunikacja Specyfikacja pamięci masowej Dane techniczne gniazd i złączy Parametry zasilania Dane dotyczące wymiarów fizycznych...64 Dane techniczne dotyczące elementów sterowania i wskaźników Parametry środowiska Kontakt z firmą Dell...67 Spis treści 5

6 Instrukcje dotyczące bezpieczeństwa Serwisowanie komputera Aby uchronić komputer przed uszkodzeniem i zapewnić sobie bezpieczeństwo, należy przestrzegać następujących zaleceń dotyczących bezpieczeństwa. O ile nie wskazano inaczej, każda procedura opisana w tym dokumencie opiera się na założeniu, że są spełnione następujące warunki: Użytkownik zapoznał się z informacjami dotyczącymi bezpieczeństwa, jakie zostały dostarczone z komputerem. Podzespół można wymienić lub, jeśli został zakupiony oddzielnie, zainstalować przez wykonanie procedury wymontowywania w odwrotnej kolejności. PRZESTROGA: Przed otwarciem obudowy komputera lub zdjęciem paneli należy odłączyć wszystkie źródła zasilania. Po zakończeniu pracy należy najpierw zainstalować wszystkie pokrywy i panele oraz wkręcić śruby, a dopiero potem podłączyć zasilanie. PRZESTROGA: Przed przystąpieniem do wykonywania czynności wymagających otwarcia obudowy komputera należy zapoznać się z instrukcjami dotyczącymi bezpieczeństwa, dostarczonymi z komputerem. Więcej informacji na temat postępowania zgodnego z zasadami bezpieczeństwa znajduje się na stronie dotyczącej przestrzegania przepisów pod adresem regulatory_compliance. OSTRZEŻENIE: Wiele napraw może być przeprowadzanych tylko przez certyfikowanego technika serwisowego. Użytkownik może jedynie samodzielnie rozwiązywać problemy oraz przeprowadzać proste naprawy opisane odpowiednio w dokumentacji produktu lub na telefoniczne polecenie zespołu wsparcia technicznego. Uszkodzenia wynikające z napraw serwisowych nieautoryzowanych przez firmę Dell nie są objęte gwarancją. Należy zapoznać się z instrukcjami bezpieczeństwa dostarczonymi z produktem i przestrzegać ich. OSTRZEŻENIE: Aby uniknąć wyładowania elektrostatycznego, należy odprowadzać ładunki z ciała za pomocą opaski uziemiającej zakładanej na nadgarstek lub dotykając co pewien czas niemalowanej metalowej powierzchni i jednocześnie złącza z tyłu komputera. OSTRZEŻENIE: Z komponentami i kartami należy obchodzić się ostrożnie. Nie dotykać elementów ani styków na kartach. Kartę należy trzymać za krawędzie lub za jej metalowe wsporniki. Komponenty, takie jak mikroprocesor, należy trzymać za brzegi, a nie za styki. OSTRZEŻENIE: Odłączając kabel, należy pociągnąć za wtyczkę lub umieszczony na niej uchwyt, a nie za sam kabel. Niektóre kable mają złącza z zatrzaskami; jeśli odłączasz kabel tego rodzaju, przed odłączeniem naciśnij zatrzaski. Pociągając za złącza, należy je trzymać w linii prostej, aby uniknąć wygięcia styków. Przed podłączeniem kabla należy upewnić się, że oba złącza są prawidłowo zorientowane i wyrównane. UWAGA: Kolor komputera i niektórych części może różnić się nieznacznie od pokazanych w tym dokumencie. Przed przystąpieniem do serwisowania komputera Aby uniknąć uszkodzenia komputera, wykonaj następujące czynności przed rozpoczęciem pracy wewnątrz komputera. 1 Przestrzegaj Instrukcji dotyczących bezpieczeństwa. 2 Sprawdź, czy powierzchnia robocza jest płaska i czysta, aby uniknąć porysowania komputera. 3 Wyłącz komputer. OSTRZEŻENIE: Kabel sieciowy należy odłączyć najpierw od komputera, a następnie od urządzenia sieciowego. 4 Odłącz od komputera wszystkie kable sieciowe. 5 Odłącz komputer i wszystkie urządzenia peryferyjne od gniazdek elektrycznych. 6 Po odłączeniu komputera od źródła zasilania naciśnij i przytrzymaj przycisk zasilania, aby odprowadzić ładunki elektryczne z płyty systemowej. 1 6 Serwisowanie komputera

7 7 Wymontuj pokrywę. OSTRZEŻENIE: Przed dotknięciem któregokolwiek z wewnętrznych elementów komputera zapewnij sobie uziemienie poprzez użycie specjalnej opaski na nadgarstek lub jednoczesne dotknięcie niemalowanej metalowej powierzchni i złącza z tyłu komputera. Wyłączanie komputera Wyłączanie komputera Windows 10 OSTRZEŻENIE: Aby zapobiec utracie danych, należy zapisać i zamknąć wszystkie otwarte pliki i zakończyć wszystkie programy. 1 Kliknij lub stuknij przycisk. 2 Kliknij lub stuknij przycisk, a następnie kliknij lub stuknij polecenie Wyłącz. UWAGA: Sprawdź, czy komputer i wszystkie podłączone urządzenia są wyłączone. Jeśli komputer i podłączone do niego urządzenia nie wyłączyły się automatycznie po wyłączeniu systemu operacyjnego, naciśnij przycisk zasilania i przytrzymaj go przez około 6 sekundy w celu ich wyłączenia. Wyłączanie komputera Windows 7 OSTRZEŻENIE: Aby zapobiec utracie danych, należy zapisać i zamknąć wszystkie otwarte pliki i zakończyć wszystkie programy. 1 Kliknij przycisk Start (Rozpocznij). 2 Kliknij polecenie Zamknij. UWAGA: Sprawdź, czy komputer i wszystkie podłączone urządzenia są wyłączone. Jeśli komputer i podłączone do niego urządzenia nie wyłączyły się automatycznie po wyłączeniu systemu operacyjnego, naciśnij przycisk zasilania i przytrzymaj go przez około 6 sekundy w celu ich wyłączenia. Po zakończeniu serwisowania komputera Po zainstalowaniu lub dokonaniu wymiany sprzętu, ale jeszcze przed włączeniem komputera, podłącz wszelkie urządzenia zewnętrzne, karty i kable. 1 Załóż pokrywę. OSTRZEŻENIE: Aby podłączyć kabel sieciowy, należy najpierw podłączyć go do urządzenia sieciowego, a następnie do komputera. 2 Podłącz do komputera kable telefoniczne lub sieciowe. 3 Podłącz komputer i wszystkie urządzenia peryferyjne do gniazdek elektrycznych. 4 Włącz komputer. 5 W razie potrzeby uruchom program epsa Diagnostics, aby sprawdzić, czy komputer działa prawidłowo. Serwisowanie komputera 7

8 Wymontowywanie i instalowanie komponentów Ta sekcja zawiera szczegółowe instrukcje wymontowywania i instalowania komponentów w komputerze. Zalecane narzędzia Procedury przedstawione w tym dokumencie wymagają użycia następujących narzędzi: Mały wkrętak z płaskim grotem Wkrętak krzyżakowy nr 1 Mały rysik z tworzywa sztucznego Pokrywa tylna Wymontowywanie pokrywy 1 Wykonaj procedurę przedstawioną w sekcji Przed przystąpieniem do serwisowania komputera. 2 Aby zdjąć pokrywę górną: a Przesuń niebieski zaczep w prawo, aby odblokować pokrywę [1]. b Przesuń pokrywę ku tyłowi komputera [2]. 2 8 Wymontowywanie i instalowanie komponentów

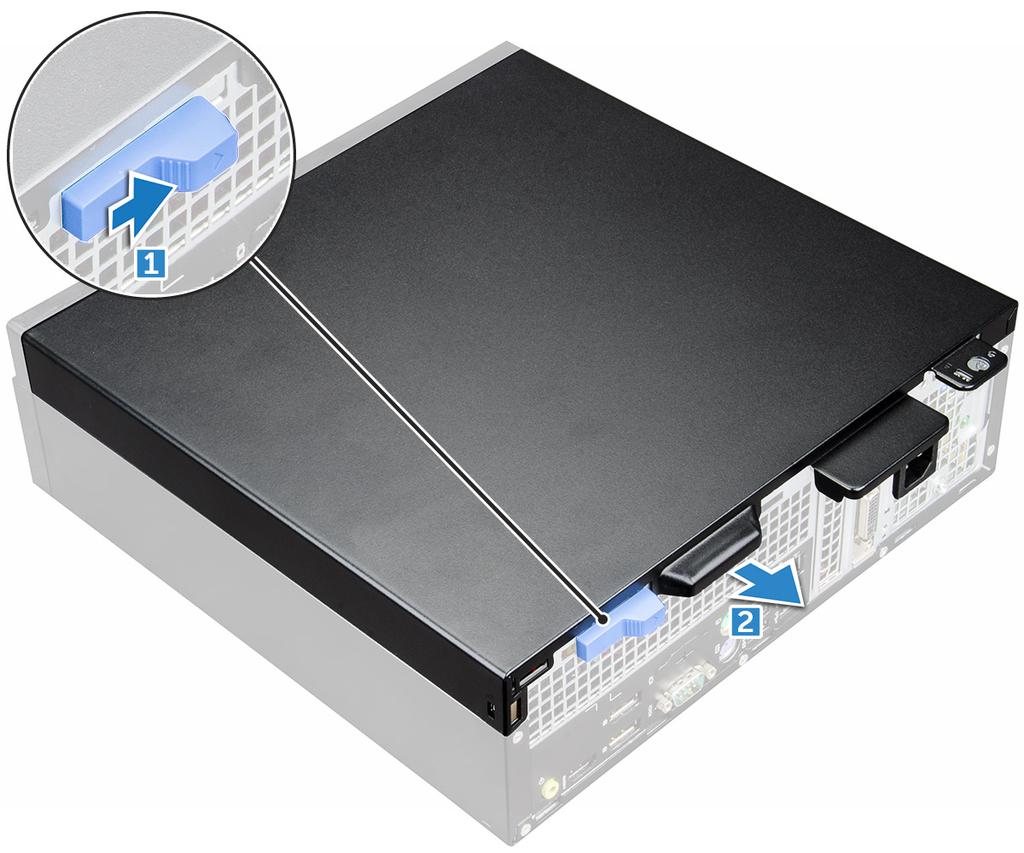

9 3 Zdejmij pokrywę z komputera [3]. Instalowanie pokrywy 1 Umieść pokrywę na komputerze i przesuń ją, aby ją osadzić (charakterystyczne kliknięcie). 2 Wykonaj procedurę przedstawioną w sekcji Po zakończeniu serwisowania komputera. Karta rozszerzeń Wymontowywanie karty rozszerzeń 1 Wykonaj procedurę przedstawioną w sekcji Przed przystąpieniem do serwisowania komputera. 2 Zdejmij pokrywę. 3 Pociągnij za metalowy zaczep, aby zwolnić kartę rozszerzeń. Wymontowywanie i instalowanie komponentów 9

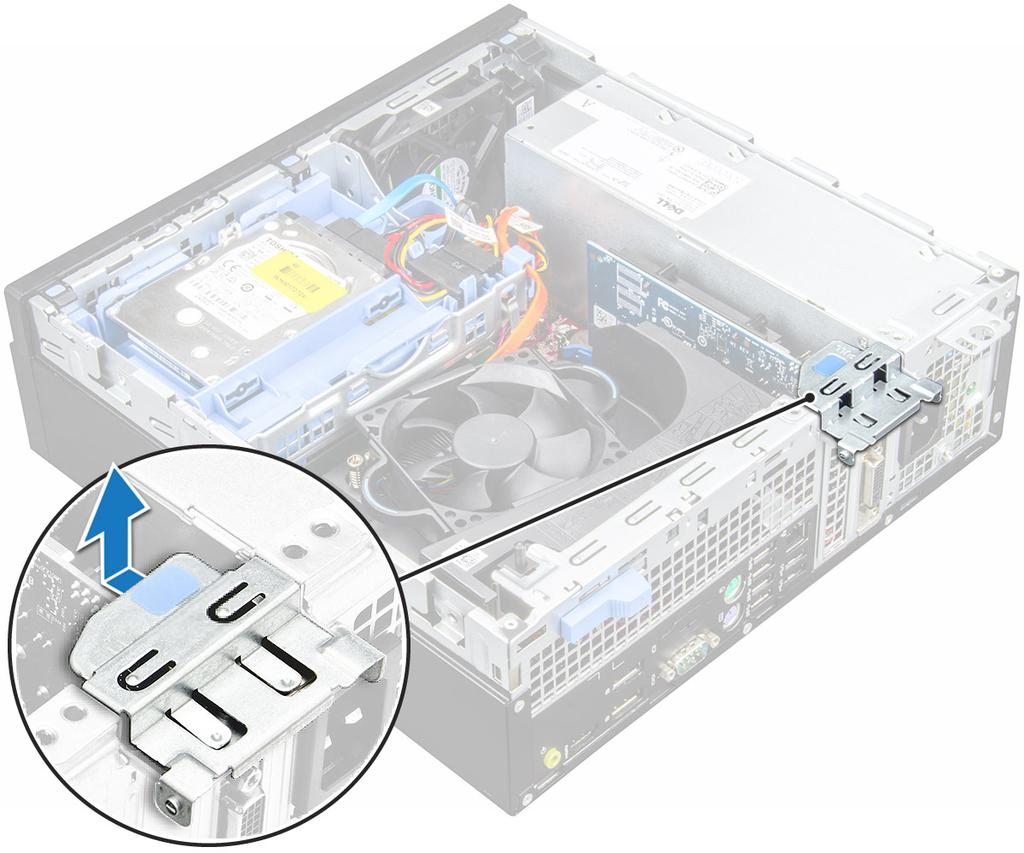

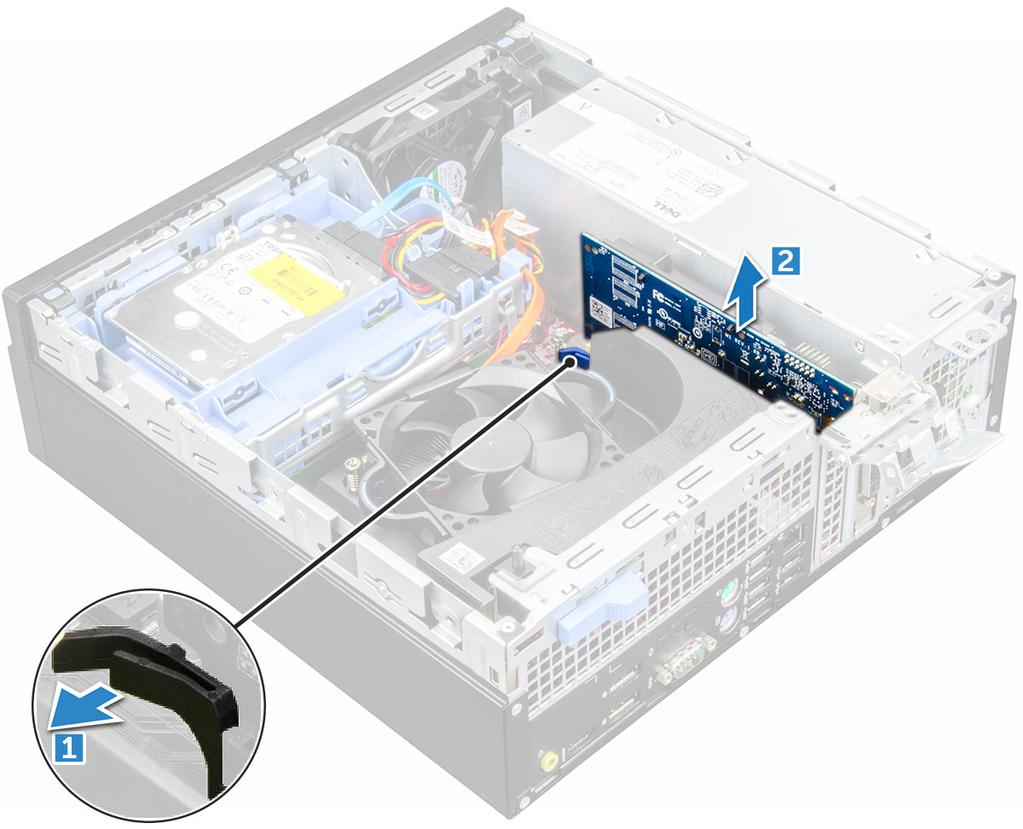

10 4 Aby wyjąć kartę rozszerzeń, wykonaj następujące czynności: a Pociągnij za zaczep u nasady karty rozszerzeń [1]. b Odłącz kartę rozszerzeń i wysuń ją z gniazda [2]. 10 Wymontowywanie i instalowanie komponentów

11 Instalowanie karty rozszerzeń 1 Umieść kartę rozszerzeń w gnieździe na płycie systemowej. 2 Dociśnij kartę rozszerzeń, aby ją osadzić (charakterystyczne kliknięcie). 3 Zamknij zatrzask karty rozszerzeń i wciśnij ją, aż usłyszysz kliknięcie. 4 Zainstaluj pokrywę. 5 Wykonaj procedurę przedstawioną w sekcji Po zakończeniu serwisowania komputera. Bateria pastylkowa Wyjmowanie baterii pastylkowej 1 Wykonaj procedurę przedstawioną w sekcji Przed przystąpieniem do serwisowania komputera. 2 Wymontuj następujące elementy: a pokrywa 3 Aby wymontować baterię pastylkową, wykonaj następujące czynności: a Naciśnij zatrzask zwalniający. Bateria pastylkowa zostanie wysunięta [1]. b Wyjmij baterię pastylkową z gniazda na płycie systemowej [2]. Wymontowywanie i instalowanie komponentów 11

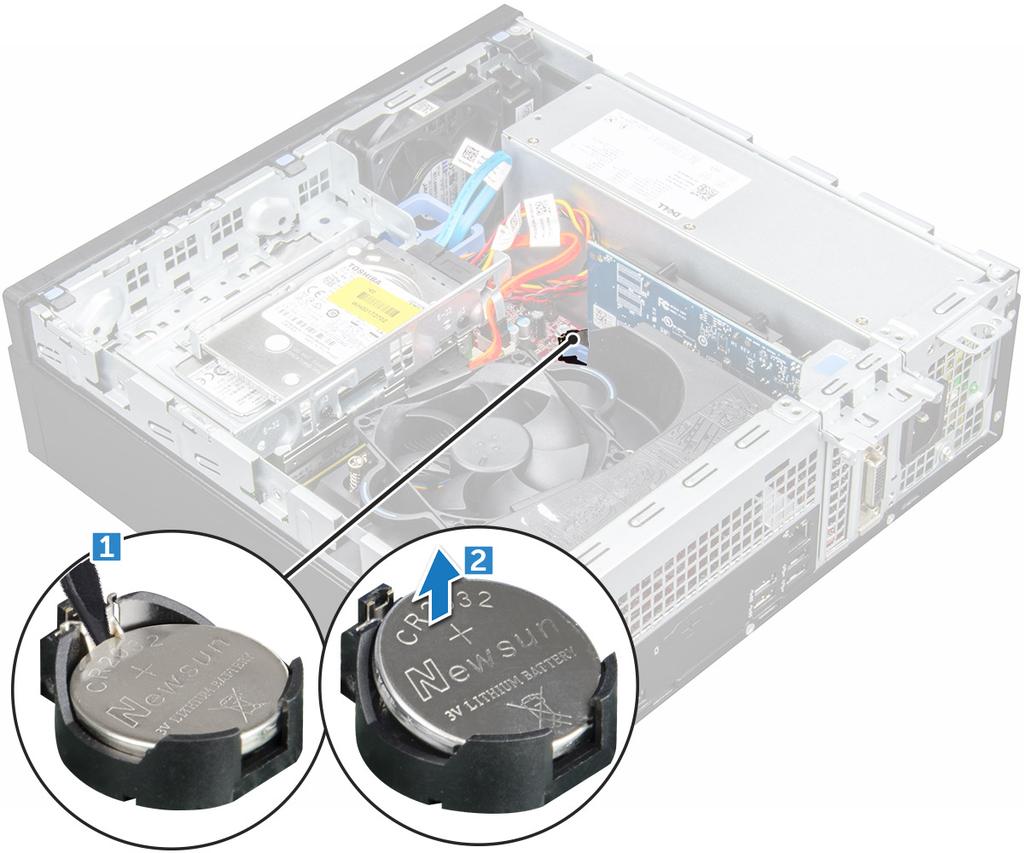

12 Instalowanie baterii pastylkowej 1 Przytrzymaj baterię pastylkową stroną z biegunem dodatnim ( + ) skierowaną do góry i wsuń ją pod zaczepy gniazda. 2 Dociśnij baterię, aby ją osadzić w gnieździe. 3 Zainstaluj następujące elementy: a pokrywa 4 Wykonaj procedurę przedstawioną w sekcji Po zakończeniu serwisowania komputera. Pokrywa przednia Wymontowywanie osłony 1 Wykonaj procedurę przedstawioną w sekcji Przed przystąpieniem do serwisowania komputera. 2 Zdejmij pokrywę. 3 Aby wymontować osłonę przednią, wykonaj następujące czynności: a Unieś zaczepy, aby uwolnić osłonę przednią z komputera [1]. b Wyjmij osłonę przednią z komputera [2]. 12 Wymontowywanie i instalowanie komponentów

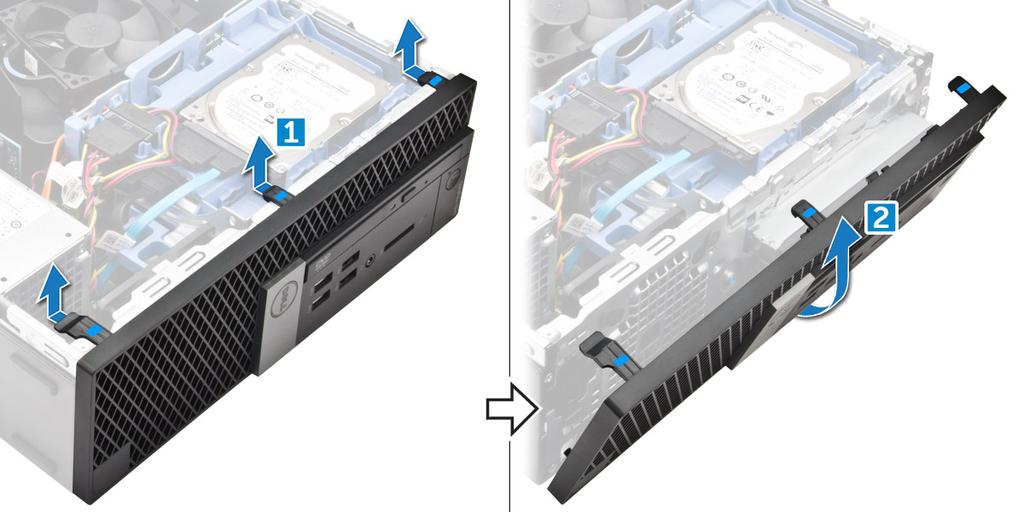

13 Instalowanie osłony 1 Włóż zaczepy osłony do szczelin w komputerze. 2 Dociśnij osłonę, aby zaczepy zaskoczyły. 3 Zainstaluj pokrywę. 4 Wykonaj procedurę przedstawioną w sekcji Po zakończeniu serwisowania komputera. Głośnik Wymontowywanie głośnika 1 Wykonaj procedurę przedstawioną w sekcji Przed przystąpieniem do serwisowania komputera. 2 Wymontuj następujące elementy: a b c d pokrywa osłona zestaw dysku 2,5 cala napęd dysków optycznych 3 Wykonaj następujące czynności, aby wymontować głośnik: a Odłącz kabel głośników od płyty systemowej [1]. b Naciśnij przyciski zwalniające i wyciągnij głośnik z komputera [2] [3]. Wymontowywanie i instalowanie komponentów 13

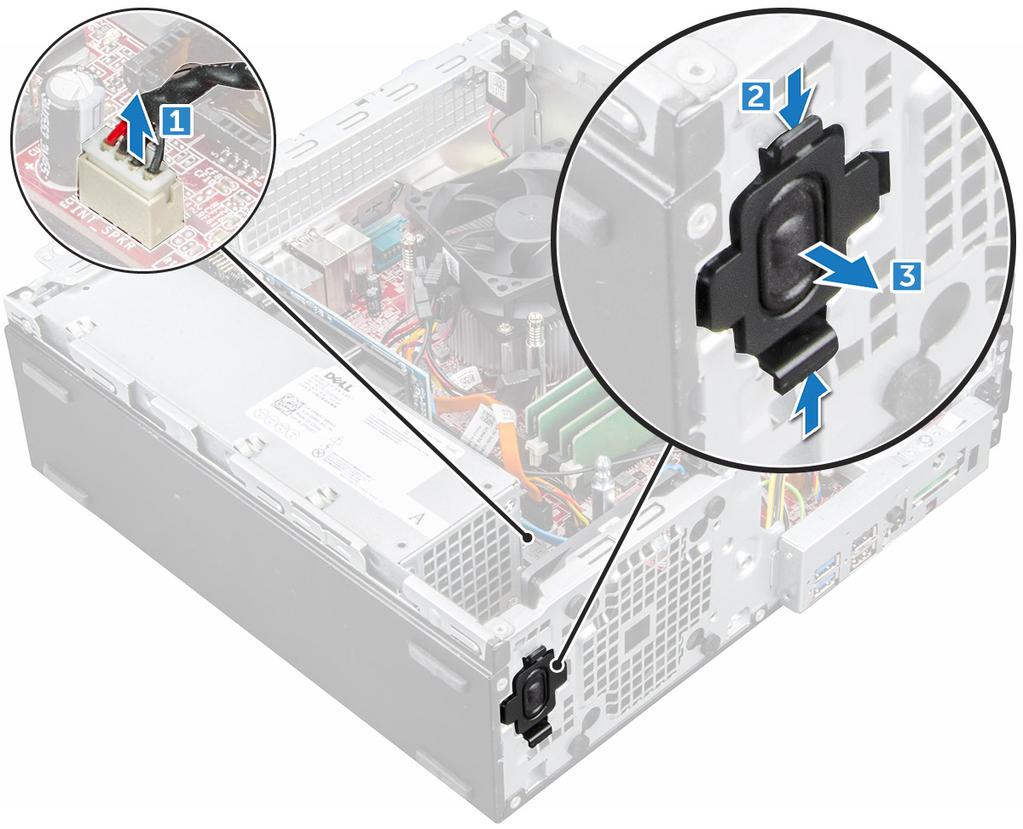

14 Instalowanie głośnika 1 Umieść głośnik w gnieździe i dociśnij, aby go osadzić. 2 Podłącz kabel głośników do płyty systemowej. 3 Zainstaluj następujące elementy: a b c d napęd dysków optycznych zestaw dysku 2,5 cala osłona pokrywa 4 Wykonaj procedurę przedstawioną w sekcji Po zakończeniu serwisowania komputera. Przełącznik czujnika naruszenia obudowy Wymontowywanie przełącznika czujnika naruszenia obudowy 1 Wykonaj procedurę przedstawioną w sekcji Przed przystąpieniem do serwisowania komputera. 2 Wymontuj następujące elementy: a pokrywa 3 Aby wymontować przełącznik czujnika naruszenia obudowy wykonaj następujące czynności: a Odłącz kabel przełącznika czujnika naruszenia obudowy od płyty systemowej [1, 2]. b Przesuń przełącznik czujnika naruszenia obudowy i wyjmij go z komputera [3]. 14 Wymontowywanie i instalowanie komponentów

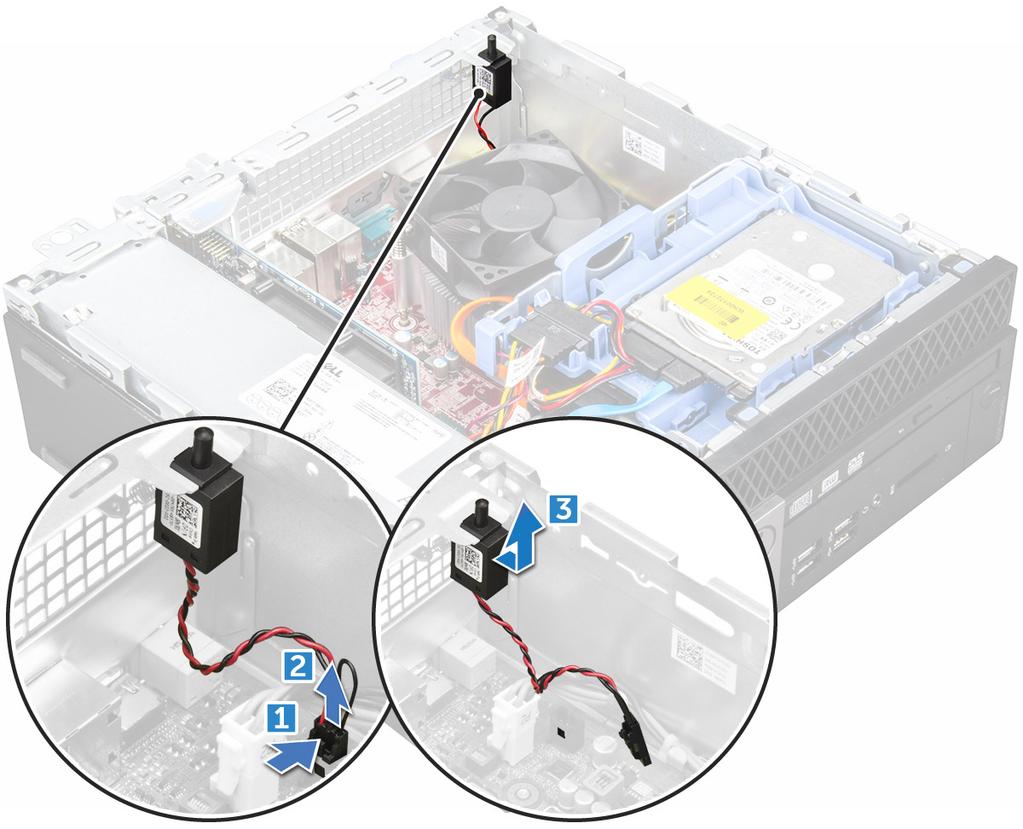

15 Instalowanie przełącznika czujnika naruszenia obudowy 1 Włóż przełącznik czujnika naruszenia obudowy do wnęki w komputerze. 2 Podłącz kabel przełącznika czujnika naruszenia obudowy do płyty systemowej. 3 Zainstaluj następujące elementy: a pokrywa 4 Wykonaj procedurę przedstawioną w sekcji Po zakończeniu serwisowania komputera. Podczas przechowywania W zależności od wybranej konfiguracji komputer zawiera jeden zestaw dysku twardego 3,5 cala lub dwa zestawy dysków twardych 2,5 cala. Wymontowywanie zestawu dysku twardego 2,5 cala 1 Wykonaj procedurę przedstawioną w sekcji Przed przystąpieniem do serwisowania komputera. 2 Wymontuj następujące elementy: a pokrywa 3 Wykonaj następujące czynności, aby wymontować zestaw dysku twardego: a Naciśnij zaczepy i odłącz kabel zasilania dysku twardego [1][2]. b Odłącz kable zestawu dysku twardego od dysku twardego [3] [4]. Wymontowywanie i instalowanie komponentów 15

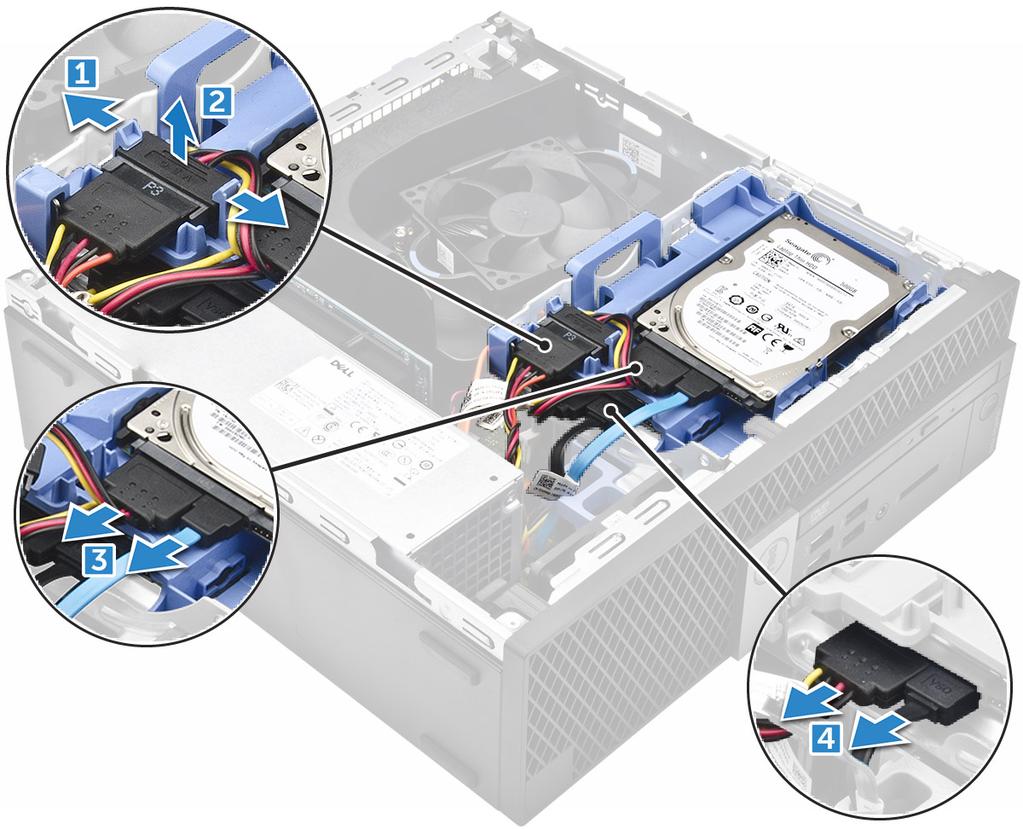

16 4 Wykonaj następujące czynności, aby wymontować zestaw dysku twardego: a Naciśnij i przytrzymaj zaczep [1]. b Wyjmij zestaw dysku twardego z komputera [2]. 16 Wymontowywanie i instalowanie komponentów

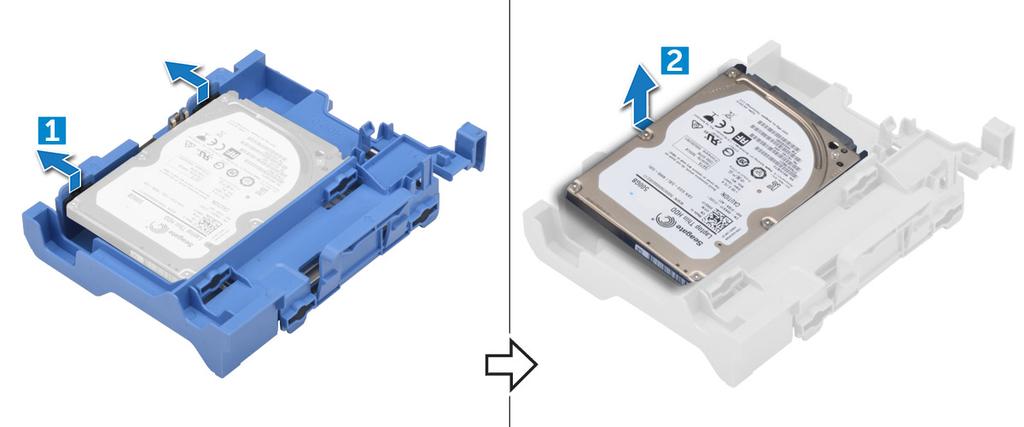

17 Wymontowywanie 2,5-calowego dysku ze wspornika napędu 1 Wykonaj procedury przedstawione w sekcji Przed przystąpieniem do serwisowania komputera. 2 Wymontuj następujące elementy: a b pokrywa Zestaw dysku 2,5 cala 3 Aby wymontować dysk: a Wyjmij wspornik napędu z jednej strony, aby wysunąć kołki wspornika z otworów w dysku [1]. b Wyjmij dysk z 2,5-calowego wspornika napędu [2]. Wymontowywanie i instalowanie komponentów 17

18 Instalowanie 2,5-calowego dysku we wsporniku napędu UWAGA: Pierścienie wzmacniające potrzebne do instalacji dodatkowego dysku twardego będą dostarczane osobno. 1 Wyrównaj i wsuń kołki (umocowane pierścieniami wzmacniającymi) na wsporniku napędu do otworów po bokach dysku. 2 Zainstaluj następujące elementy: a Zestaw dysku 2,5 cala b pokrywa 3 Wykonaj procedurę przedstawioną w sekcji Po zakończeniu serwisowania komputera. Instalowanie zespołu dysku twardego 2,5 cala 1 Umieść zestaw dysku twardego we wnęce w komputerze. 2 Podłącz kabel zasilania do gniazda na wsporniku dysku twardego. 3 Zainstaluj następujące elementy: a pokrywa 4 Wykonaj procedurę przedstawioną w sekcji Po zakończeniu serwisowania komputera. Napęd dysków optycznych Wymontowywanie napędu dysków optycznych 1 Wykonaj procedurę przedstawioną w sekcji Przed przystąpieniem do serwisowania komputera. 2 Wymontuj następujące elementy: a b c pokrywa osłona zestaw dysku 2,5 cala 3 Aby wymontować moduł napędu optycznego: a Wyjmij kable z zacisku [1]. b Naciśnij niebieski przycisk, aby uwolnić moduł napędu optycznego [2]. 18 Wymontowywanie i instalowanie komponentów

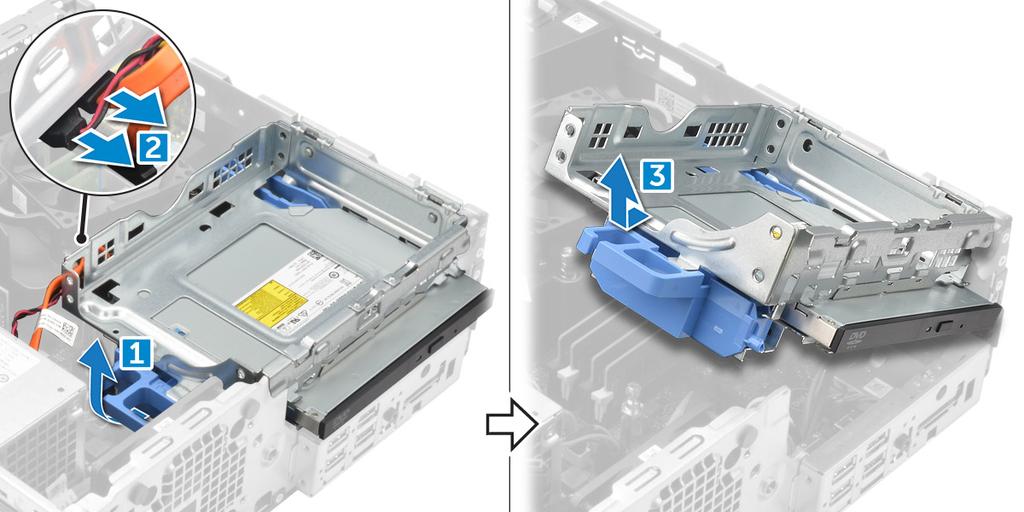

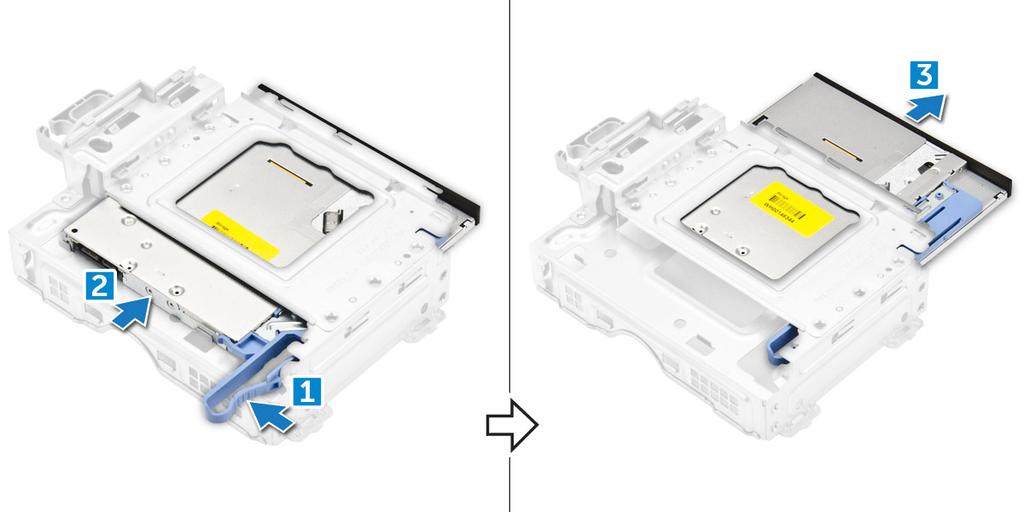

19 4 Aby wyjąć moduł napędu optycznego: a Pociągnij zaczep do góry, aby zwolnić moduł [1]. b Trzymając zaczep, odłącz kable napędu optycznego [2]. c Wysuń do przodu napęd optyczny i wyjmij go z komputera [3]. 5 Aby wyjąć napęd optyczny: a Przesuń zaczep, aby uwolnić napęd optyczny [1]. b Wypchnij napęd optyczny z modułu [2][3]. Wymontowywanie i instalowanie komponentów 19

20 Instalowanie napędu dysków optycznych 1 Wsuń napęd optyczny do modułu napędu optycznego. 2 Zainstaluj następujące elementy: a zestaw dysku 2,5 cala b osłona c pokrywa 3 Wykonaj procedurę przedstawioną w sekcji Po zakończeniu serwisowania komputera. M.2 PCIe SSD Wyjmowanie karty M.2 PCIe SSD 1 Wykonaj procedurę przedstawioną w sekcji Przed przystąpieniem do serwisowania komputera. 2 Wymontuj następujące elementy: a pokrywa b osłona c zestaw dysku 2,5 cala d napęd dysków optycznych 3 Aby wymontować kartę M.2 PCIe SSD, wykonaj następujące czynności: a Pociągnij niebieski zatrzask, aby zwolnić kartę M.2 PCIe SSD. b Wysuń kartę M.2 PCIe SSD z gniazda. 20 Wymontowywanie i instalowanie komponentów

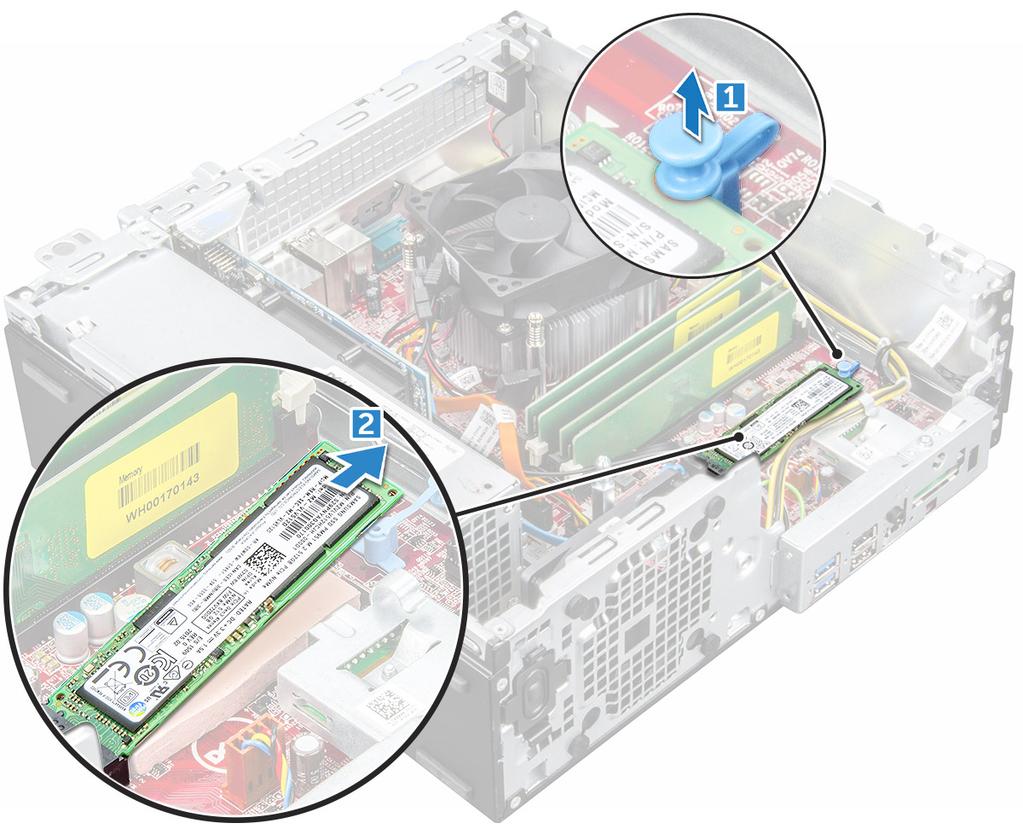

21 Instalowanie karty M.2 PCIe SSD 1 Umieść kartę M.2 PCIe SSD w gnieździe. 2 Naciśnij niebieski zaczep, aby zabezpieczyć kartę M.2 PCIe SSD. 3 Zainstaluj następujące elementy: a Napęd dysków optycznych b zestaw dysku 2,5 cala c osłona d pokrywa 4 Wykonaj procedurę przedstawioną w sekcji Po zakończeniu serwisowania komputera. Zestaw radiatora Wymontowywanie zestawu radiatora 1 Wykonaj procedurę przedstawioną w sekcji Przed przystąpieniem do serwisowania komputera. 2 Wymontuj następujące elementy: a pokrywa b osłona c zestaw dysku 2,5 cala d napęd dysków optycznych Wymontowywanie i instalowanie komponentów 21

22 3 Aby wymontować zestaw radiatora, wykonaj następujące czynności: a Odłącz kabel zespołu radiatora od płyty systemowej [1]. b Poluzuj śruby mocujące zestaw radiatora (2) i wyjmij go z komputera [3]. Instalowanie radiatora 1 Umieść zestaw radiatora na procesorze. 2 Dokręć wkręty osadzone mocujące zespół radiatora do płyty systemowej. 3 Podłącz kabel zespołu radiatora do złącza na płycie systemowej. 4 Zainstaluj następujące elementy: a napęd dysków optycznych b zestaw dysku 2,5 cala c osłona d pokrywa 5 Wykonaj procedurę przedstawioną w sekcji Po zakończeniu serwisowania komputera. Procesor Wymontowywanie procesora 1 Wykonaj procedurę przedstawioną w sekcji Przed przystąpieniem do serwisowania komputera. 2 Wymontuj następujące elementy: 22 Wymontowywanie i instalowanie komponentów

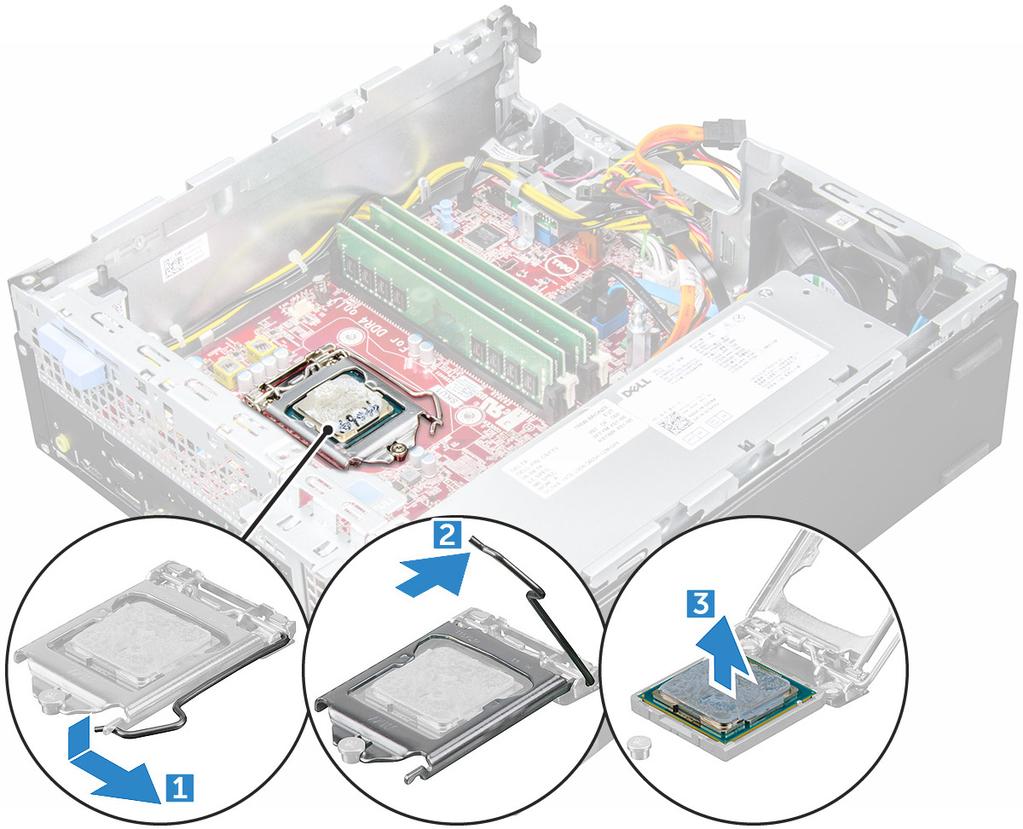

23 a b c d pokrywa zestaw dysku 2,5 cala Napęd dysków optycznych zespół radiatora 3 Aby wymontować procesor, wykonaj następujące czynności: a Zwolnij dźwignię gniazda, naciskając ją do dołu i wyjmując spod zaczepu na osłonie procesora [1]. b Pociągnij dźwignię do góry i zdejmij osłonę procesora [2]. c Wyjmij procesor z gniazda [3]. Instalowanie procesora 1 Dopasuj procesor do wypustek w gnieździe. 2 Dopasuj oznaczenie styku 1 na procesorze do trójkąta na gnieździe. 3 Włóż procesor do gniazda, tak aby wycięcia w procesorze pasowały do wypustek w gnieździe. 4 Zamknij osłonę procesora, wsuwając ją pod śrubę. 5 Opuść dźwignię i wciśnij ją pod zaczep, aby ją zablokować. 6 Zainstaluj następujące elementy: a zespół radiatora b napęd dysków optycznych c zestaw dysku 2,5 cala d pokrywa 7 Wykonaj procedurę przedstawioną w sekcji Po zakończeniu serwisowania komputera. Wymontowywanie i instalowanie komponentów 23

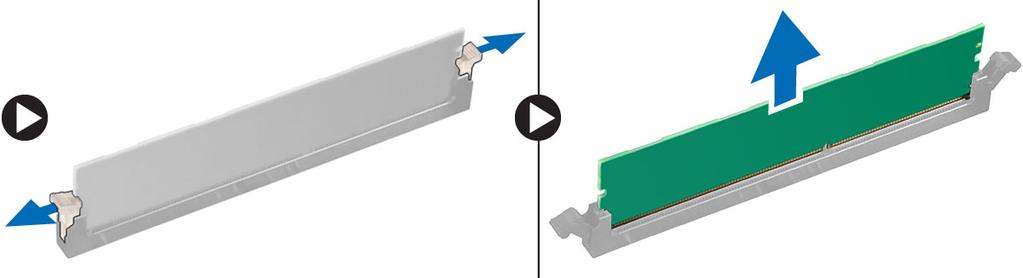

24 Moduł pamięci Wymontowywanie modułu pamięci 1 Wykonaj procedurę przedstawioną w sekcji Przed przystąpieniem do serwisowania komputera. 2 Wymontuj następujące elementy: a pokrywa b osłona c zestaw dysku 2,5 cala d napęd dysków optycznych 3 Aby wymontować moduł pamięci, wykonaj następujące czynności: a Naciśnij zaczepy mocujące po obu stronach modułu pamięci. b Wyjmij moduł pamięci z gniazda na płycie systemowej. Instalowanie modułu pamięci 1 Dopasuj wycięcie w module pamięci do wypustki w gnieździe. 2 Umieść moduł pamięci w gnieździe. 3 Dociśnij moduł pamięci, aż zatrzaski mocujące zablokują moduł w gnieździe. 4 Zainstaluj następujące elementy: a napęd dysków optycznych b zestaw dysku 2,5 cala c osłona d pokrywa 5 Wykonaj procedurę przedstawioną w sekcji Po zakończeniu serwisowania komputera. SD, czytnik kart Wymontowywanie czytnika kart SD 1 Wykonaj procedurę przedstawioną w sekcji Przed przystąpieniem do serwisowania komputera. 2 Wymontuj następujące elementy: a pokrywa b osłona c zestaw dysku 2,5 cala d napęd dysków optycznych e M.2 PCIe SSD 3 Aby wymontować czytnik kart SD, wykonaj następujące czynności: 24 Wymontowywanie i instalowanie komponentów

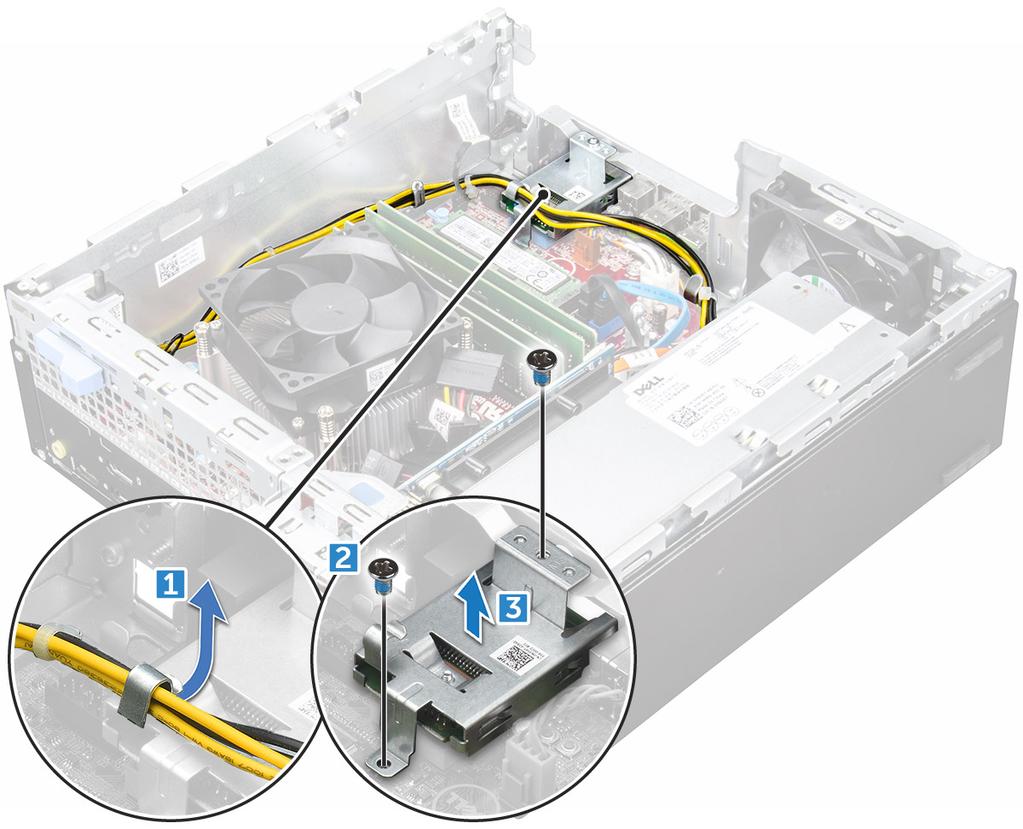

25 a Wyjmij przewody zasilacza z zacisków mocujących na obudowie czytnika kart SD [1]. b Wykręć wkręty mocujące czytnik kart SD i wyjmij ją z komputera [2, 3]. Instalowanie czytnika kart SD 1 Umieść czytnik kart SD w obudowie. 2 Wkręć wkręt mocujący czytnik kart SD w komputerze. 3 Zainstaluj następujące elementy: a M.2 PCIe SSD b napęd dysków optycznych c zestaw dysku 2,5 cala d osłona e pokrywa 4 Wykonaj procedurę przedstawioną w sekcji Po zakończeniu serwisowania komputera. Zasilacz Wymontowywanie zasilacza 1 Wykonaj procedurę przedstawioną w sekcji Przed przystąpieniem do serwisowania komputera. 2 Wymontuj następujące elementy: a pokrywa Wymontowywanie i instalowanie komponentów 25

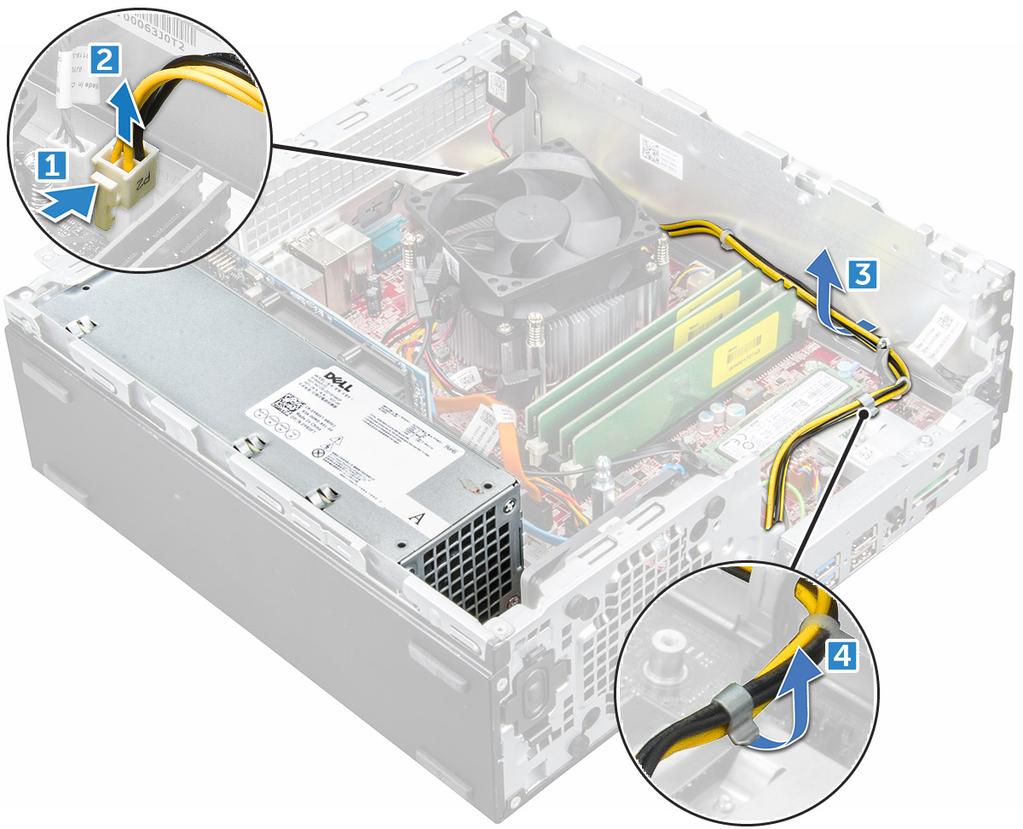

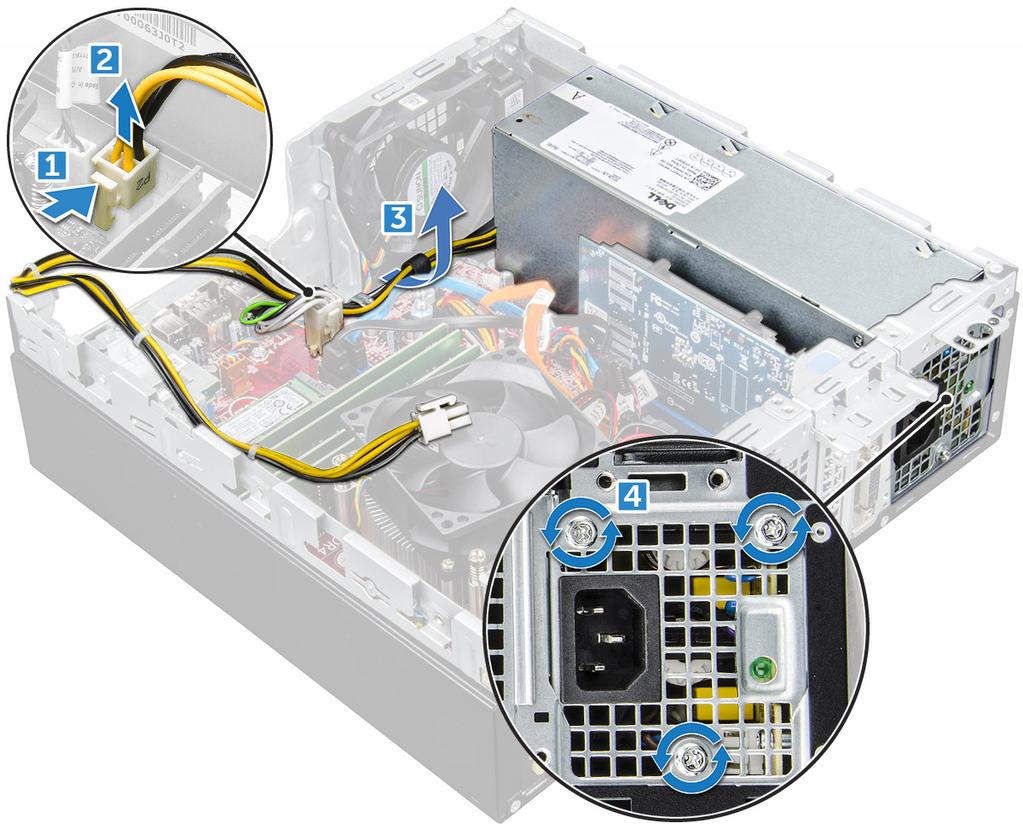

26 b c d osłona zestaw dysku 2,5 cala napęd dysków optycznych 3 Aby zwolnić zasilacz: a Odłącz kabel zasilania od płyty systemowej [1, 2]. b Wyjmij kable zasilania z zacisków na ramie montażowej [3, 4]. 4 Aby wymontować zasilacz, wykonaj następujące czynności: a Odłącz kabel zasilania od płyty systemowej [1, 2]. b Wyjmij kable z komputera [3]. c Wykręć śruby mocujące zasilacz do komputera [4]. 26 Wymontowywanie i instalowanie komponentów

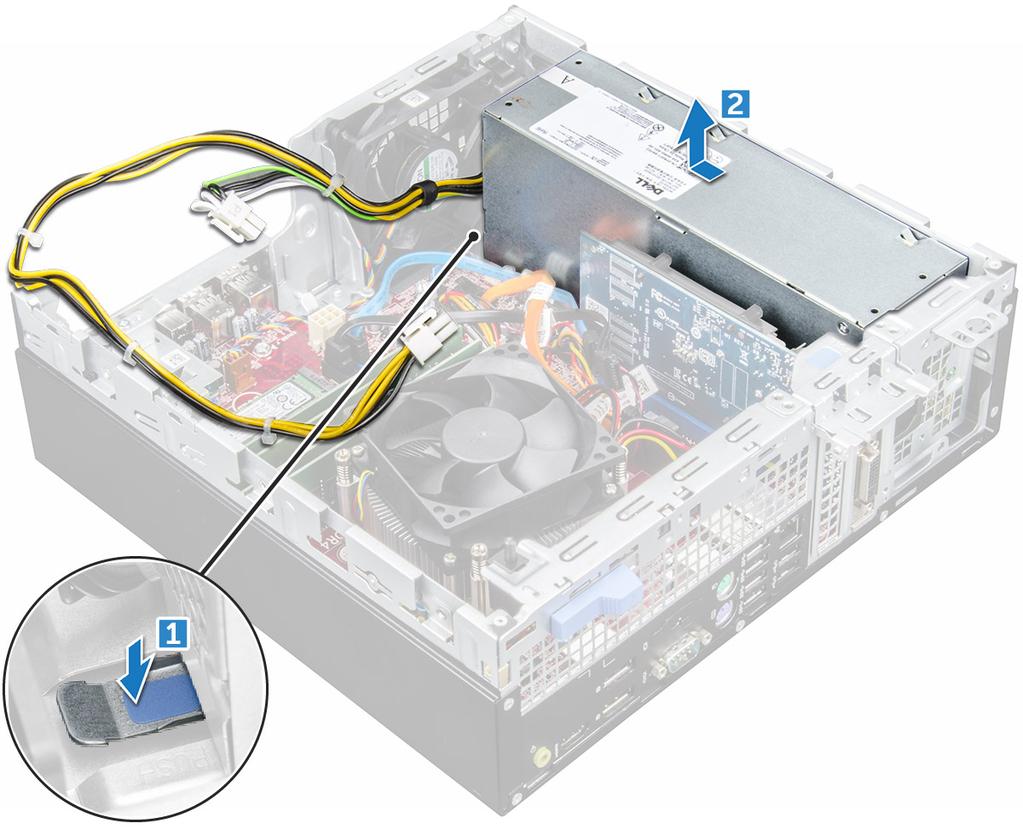

27 5 Naciśnij niebieski zatrzask zwalniający [1], przesuń zasilacz i wyjmij go z komputera [2]. Wymontowywanie i instalowanie komponentów 27

28 Instalowanie zasilacza 1 Umieść zasilacz w obudowie komputera i przesuń go w kierunku tyłu komputera, aby go zamocować. 2 Wkręć wkręty mocujące zasilacz do tylnej części komputera. 3 Umieść kable zasilacza w zaciskach. 4 Podłącz kable zasilające do płyty systemowej. 5 Zainstaluj następujące elementy: a napęd dysków optycznych b zestaw dysku 2,5 cala c osłona d pokrywa 6 Wykonaj procedurę przedstawioną w sekcji Po zakończeniu serwisowania komputera. Przełącznik zasilania Wymontowywanie przełącznika zasilania 1 Wykonaj procedurę przedstawioną w sekcji Przed przystąpieniem do serwisowania komputera. 2 Wymontuj następujące elementy: a pokrywa b osłona 28 Wymontowywanie i instalowanie komponentów

29 c d zestaw dysku twardego napęd dysków optycznych 3 Aby wymontować przełącznik zasilania, wykonaj następujące czynności: a Odłącz kabel przełącznika zasilania od płyty systemowej [1]. b Naciśnij zatrzaski przełącznika zasilania i wyjmij go z obudowy [2] [3]. Wymontowywanie i instalowanie komponentów 29

30 Instalowanie przełącznika zasilania 1 Wsuń moduł przełącznika zasilania do gniazda w obudowie komputera aż zostanie zatrzaśnięty na miejscu. 2 Podłącz kabel przełącznika zasilania do płyty systemowej. 3 Zainstaluj następujące elementy: a zestaw dysku twardego b napęd dysków optycznych c osłona d pokrywa 4 Wykonaj procedurę przedstawioną w sekcji Po zakończeniu serwisowania komputera. Płyta systemowa Wymontowywanie płyty systemowej 1 Wykonaj procedurę przedstawioną w sekcji Przed przystąpieniem do serwisowania komputera. 2 Wymontuj następujące elementy: a pokrywa b osłona c zestaw dysku 2,5 cala d napęd dysków optycznych 30 Wymontowywanie i instalowanie komponentów

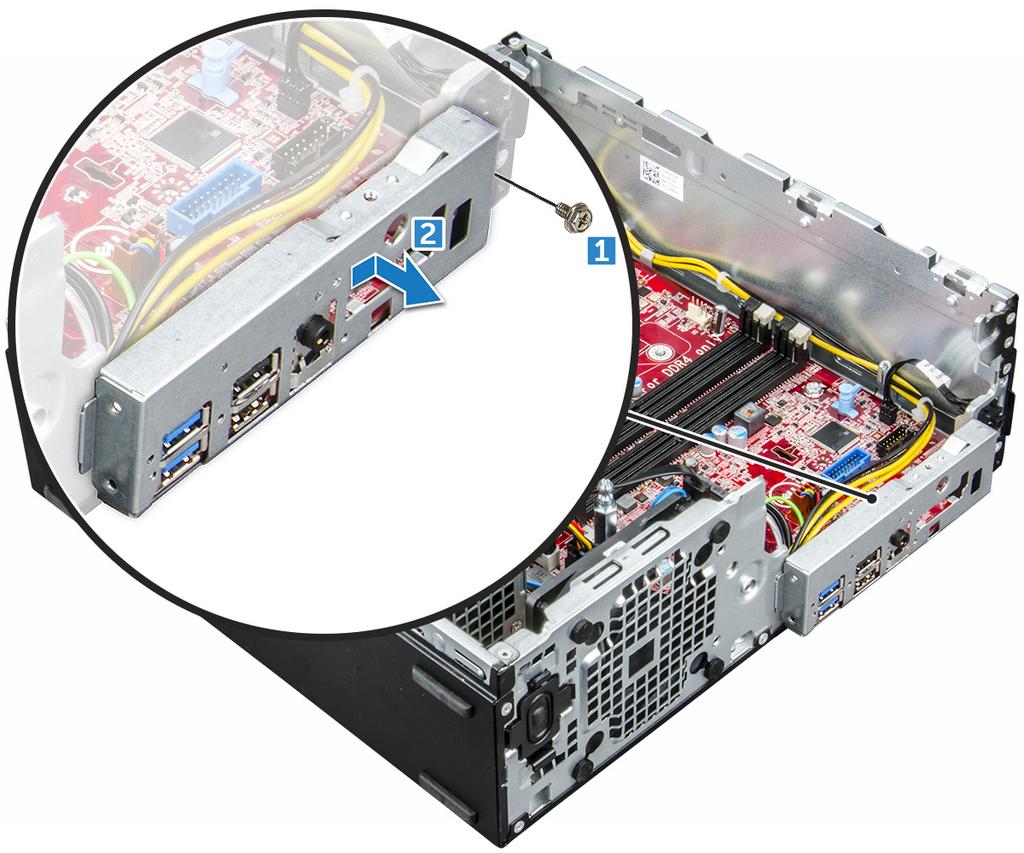

31 e f g h i j radiator procesor karta rozszerzeń moduł pamięci M.2 PCIe SSD SD, czytnik kart 3 Aby wymontować panel we/wy, wykonaj następujące czynności: a Odkręć śrubę mocującą panel I/O [1]. b Przesuń panel I/O i wypchnij go z przodu komputera [2]. 4 Odłącz następujące kable od płyty systemowej: a głośnik (1) b napęd 2,5 cala [2] c napęd optyczny [3] d kabel danych [4] Wymontowywanie i instalowanie komponentów 31

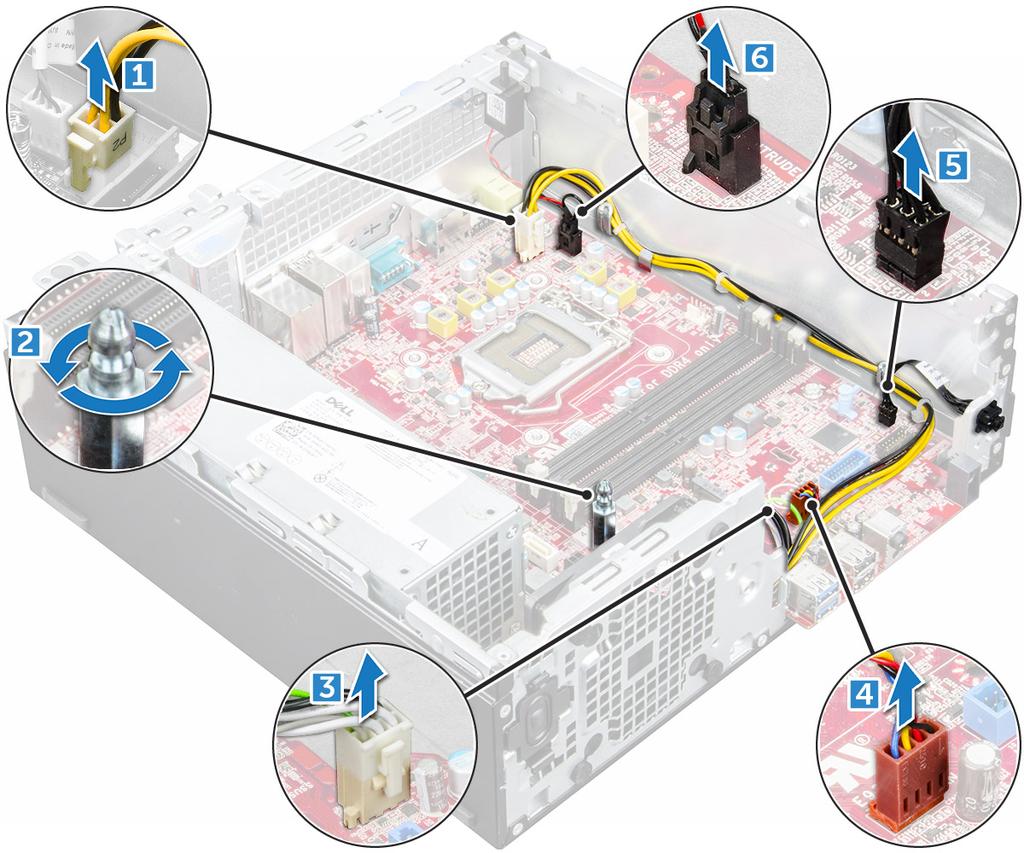

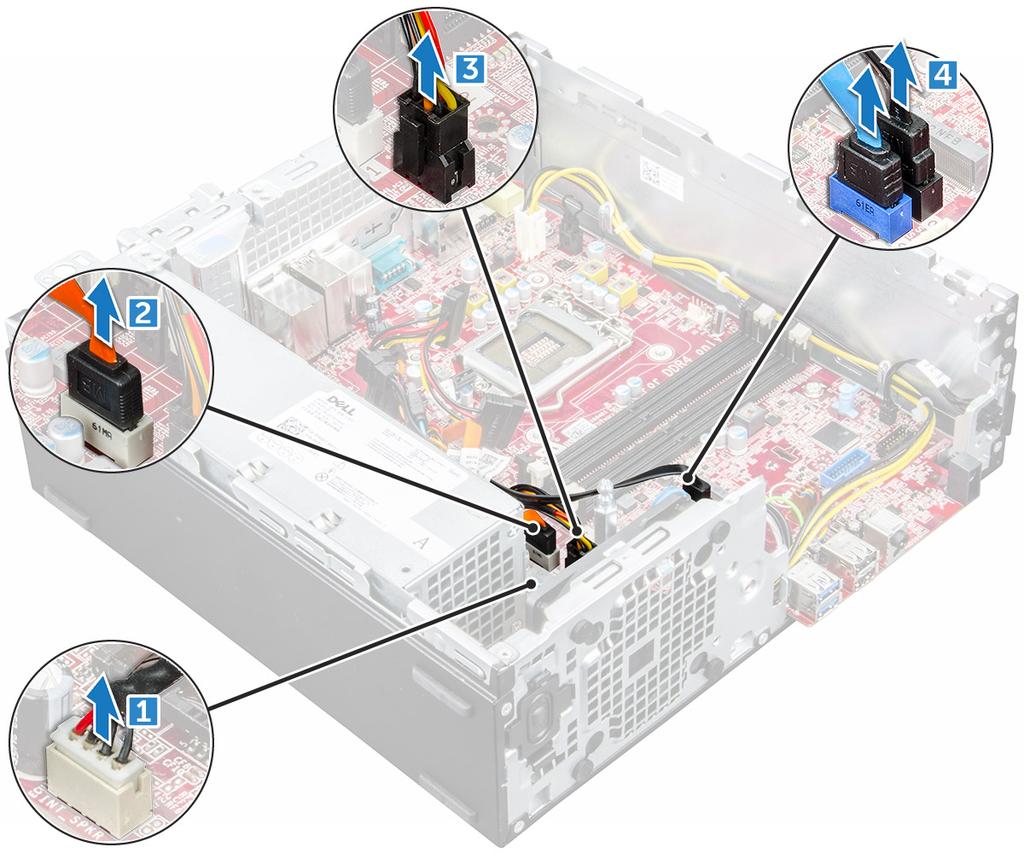

32 5 Odłącz od płyty systemowej kable i śruby następujących urządzeń: a zasilacz [1] b śruba dystansowa obudowy dysku twardego i napędu optycznego [2] c zasilacz [3] d wentylator systemowy [4] e Przełącznik zasilania [5] f przełącznik czujnika naruszenia obudowy [6] 32 Wymontowywanie i instalowanie komponentów

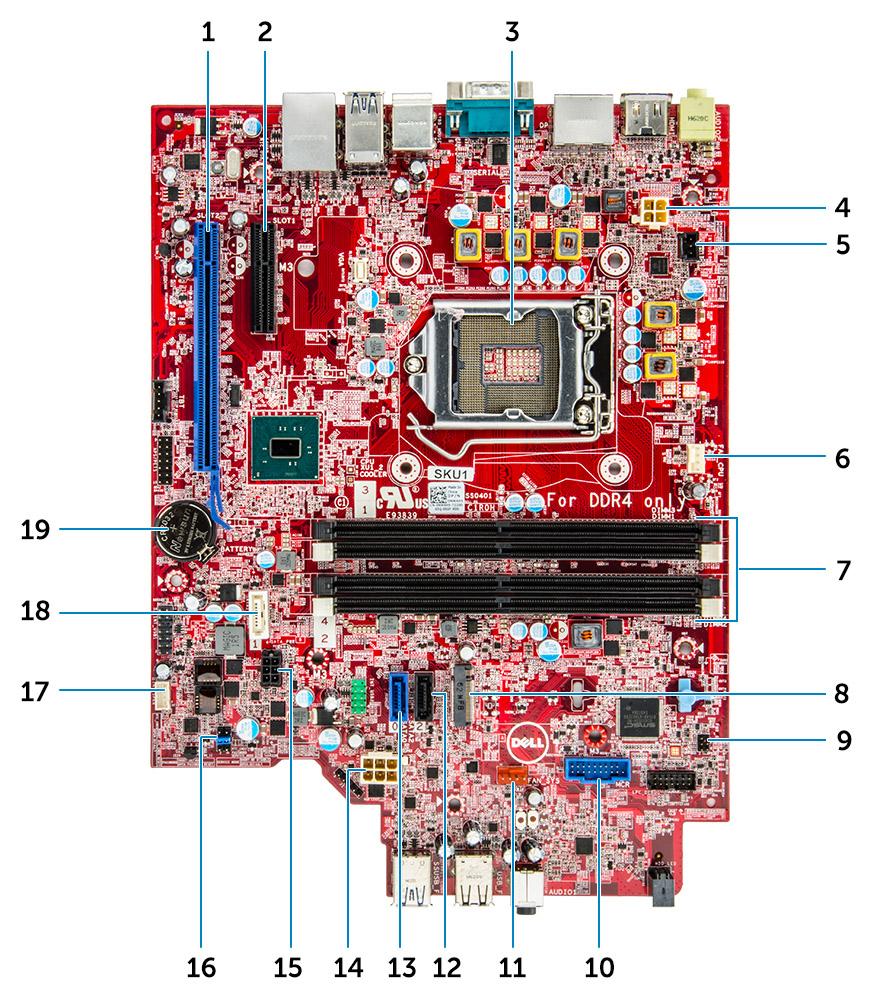

33 6 Aby wymontować płytę systemową, wykonaj następujące czynności: a Wykręć śruby mocujące płytę systemową do komputera [1]. b Przesuń płytę systemową i wyjmij ją z komputera [2]. Wymontowywanie i instalowanie komponentów 33

34 Instalowanie płyty systemowej 1 Trzymając płytę systemową za krawędzie, wsuń ją ku tyłowi komputera. 2 Opuść płytę systemową, tak aby dopasować złącza z tyłu płyty do szczelin w obudowie, a otwory na śruby w płycie systemowej dopasować do wypustek w komputerze. 3 Wkręć śruby mocujące płytę systemową do komputera. 4 Umieść wszystkie kable w uchwytach. 5 Ułóż kable przy stykach złączy na płycie systemowej i podłącz do płyty następujące kable: a b c d e f g h przełącznik czujnika naruszenia obudowy wentylator systemowy napęd dysków optycznych dysk twardy zasilacz przełącznik zasilania przełącznik czujnika naruszenia obudowy Głośnik 6 Zainstaluj następujące elementy: a b c d e SD, czytnik kart M.2 PCIe SSD moduł pamięci karta rozszerzeń procesor 34 Wymontowywanie i instalowanie komponentów

35 f napęd dysków optycznych g zestaw dysku 2,5 cala h radiator i osłona j pokrywa 7 Wykonaj procedurę przedstawioną w sekcji Po zakończeniu serwisowania komputera. Elementy płyty systemowej 1 Złącze PCI-e x16 (gniazdo 2) 2 Złącze PCI-e x4 (gniazdo 1) 3 Złącze procesora (CPU) 4 złącze zasilania CPU 5 Złącze przełącznika czujnika naruszenia obudowy 6 złącze wentylatora procesora 7 Gniazda modułów pamięci 8 Złącze M.2 (gniazdo 3) 9 złącze przełącznika zasilania 10 Złącze czytnika kart pamięci 11 Złącze karty rozszerzeń VGA 12 Złącze SATA 2 13 Złącze SATA 0 14 złącze zasilania ATX 15 Złącze kabli zasilania dysków twardych i napędu optycznego 16 Zworka trybu serwisowego 17 złącze głośnika 18 Złącze SATA 1 19 Bateria pastylkowa Wymontowywanie i instalowanie komponentów 35

36 3 Technologia i podzespoły Procesory Komputery OptiPlex 7050 są wyposażone w procesory Intel Core szóstej lub siódmej generacji. UWAGA: Częstotliwość taktowania i wydajność tabletu zależy od obciążenia i innych zmiennych. Do 8 MB pamięci podręcznej (zależnie od typu procesora). Intel Core i (cztery rdzenie/8 MB/8 wątków/3,4 GHz/65 W) Intel Core i (cztery rdzenie/6 MB/4 wątki/3,3 GHz/65 W) Intel Core i (cztery rdzenie/6 MB/4 wątki/3,2 GHz/65 W) Intel Core i (dwa rdzenie/3 MB/4 wątki/3,7 GHz/65 W) Intel Core i (cztery rdzenie/8 MB/8 wątków/3,6 GHz/65 W) Intel Core i (cztery rdzenie/6 MB/4 wątki/3,5 GHz/65 W) Intel Core i (cztery rdzenie/6 MB/4 wątki/3,4 GHz/65 W) Intel Core i (dwa rdzenie/3 MB/4 wątki/3,9 GHz/65 W) Sprawdzanie użycia procesora w Menedżerze zadań 1 Kliknij pulpit prawym przyciskiem myszy. 2 Wybierz polecenie Uruchom Menedżera zadań. Zostanie wyświetlone oknomenedżer zadań Windows. 3 Kliknij kartę Wydajność w oknie Menedżer zadań Windows. Mikroukłady Wszystkie komponenty komputera mogą komunikować się z procesorem przez chipset (mikroukład). Ten komputer jest wyposażony w chipset Intel Q270. Intel HD Graphics Komputer jest dostępny z następującymi opcjami układów graficznych: Intel HD Graphics 630 obsługuje procesory Intel siódmej generacji Intel HD Graphics 610 obsługuje procesory Intel siódmej generacji Intel HD Graphics 530 obsługuje procesory Intel szóstej generacji Intel HD Graphics 510 obsługuje procesory Intel szóstej generacji 36 Technologia i podzespoły

37 Opcje wyświetlacza Identyfikowanie kart graficznych w systemie Windows 10 1 Na panelu działań systemu Windows 10 kliknij opcję Wszystkie ustawienia. 2 Kliknij opcję Panel sterowania, następnie wybierz pozycję Menedżer urządzeń i rozwiń węzeł Karty graficzne. W sekcji Karty graficzne znajdują się zainstalowane karty graficzne. Identyfikowanie kart graficznych w systemie Windows 7 1 Uruchom panel wyszukiwania i wybierz pozycję Ustawienia. 2 Wpisz Menedżer urządzeń w polu wyszukiwania i wybierz opcję Menedżer urządzeń z lewego okienka. 3 Rozwiń pozycję Karty graficzne. Pobieranie sterowników 1 Włącz komputer. 2 Przejdź do strony internetowej Dell.com/support. 3 Kliknij pozycję Product Support (Wsparcie dla produktu), wprowadź znacznik serwisowy komputera, a następnie kliknij przycisk Submit (Prześlij). UWAGA: Jeśli nie masz znacznika serwisowego, skorzystaj z funkcji automatycznego wykrywania albo ręcznie wyszukaj model swojego komputera. 4 Kliknij opcję Drivers and Downloads (Sterowniki i pliki do pobrania). 5 Wybierz system operacyjny zainstalowany na komputerze. 6 Przewiń stronę w dół i wybierz sterownik karty graficznej do zainstalowania. 7 Wybierz pozycję Download File (Pobierz plik), aby pobrać sterownik karty graficznej dla komputera. 8 Po zakończeniu pobierania przejdź do folderu, w którym został zapisany plik sterownika karty graficznej. 9 Kliknij dwukrotnie ikonę pliku sterownika karty graficznej i postępuj zgodnie z instrukcjami wyświetlanymi na ekranie. Opcje pamięci masowej Ten komputer obsługuje 3,5-calowe dyski twarde, 2,5-calowe dyski twarde/ssd i jedną kartę M.2 PCIe SSD. Identyfikacja dysku twardego w systemie Windows 10 1 Na panelu działań systemu Windows 10 kliknij opcję Wszystkie ustawienia. 2 Kliknij Panel sterowania, następnie wybierz pozycję Menedżer urządzeń i rozwiń węzeł Stacje dysków. Dysk twardy znajduje się w obszarze Stacje dysków. Identyfikacja dysków twardych w systemie Windows 7 1 Kliknij przycisk Start na pasku zadań systemu Windows 7. 2 Kliknij opcję Panel sterowania, następnie wybierz pozycję Menedżer urządzeń i rozwiń węzeł Stacje dysków. Technologia i podzespoły 37

38 Dyski twarde znajdują się w obszarze Stacje dysków. Sprawdzanie pamięci systemowej w systemie Windows 10 i Windows 7 Windows 10 1 Naciśnij przycisk Windows i wybierz kolejno opcje Wszystkie ustawienia > System. 2 W sekcji System kliknij opcję Informacje. Windows 7 1 Kliknij kolejno Start Panel sterowania System. Sprawdzanie pamięci systemowej w obszarze konfiguracji systemu 1 Włącz albo uruchom ponownie komputer. 2 Wykonaj jedną z następujących czynności po wyświetleniu logo Dell: Za pomocą klawiatury naciskaj klawisz F2 do momentu wyświetlenia komunikatu o przejściu do konfiguracji systemu BIOS. Aby przejść do menu rozruchowego, naciśnij klawisz F12. 3 W lewym okienku wybierz Ustawienia > Ogólne > Informacje o systemie, W okienku z prawej strony zostaną wyświetlone informacje o pamięci. Testowanie pamięci za pomocą programu diagnostycznego epsa 1 Włącz albo uruchom ponownie komputer. 2 Po wyświetleniu logo Dell: a Naciśnij klawisz F12. b Wybierz diagnostykę epsa. Na komputerze zostanie uruchomione oprogramowanie PreBoot System Assessment (epsa). UWAGA: Jeśli nie zdążysz nacisnąć klawisza, zanim zostanie wyświetlone logo systemu operacyjnego, poczekaj na pojawienie się pulpitu. Następnie wyłącz komputer i spróbuj ponownie. Funkcje USB Uniwersalna magistrala szeregowa, znana powszechnie pod nazwą USB, została wprowadzona do przemysłu komputerowego w 1996 roku, znacznie upraszczając połączenie między głównym komputerem a urządzeniami peryferyjnymi, takimi jak mysz i klawiatura, zewnętrzny dysk twardy, napęd dysków optycznych, urządzenia Bluetooth oraz wiele innych urządzeń peryferyjnych dostępnych na rynku. Przyjrzyjmy się pokrótce ewolucji USB, korzystając z poniższej tabeli. 38 Technologia i podzespoły

39 Tabela 1. Ewolucja USB Typ Prędkość przesyłania danych Kategoria Rok wprowadzenia USB 3.0/USB 3.1 pierwszej generacji 5 Gb/s Super Speed 2010 USB Mb/s High Speed 2000 USB Mb/s Full Speed 1998 USB 1.0 1,5 Mb/s Low Speed 1996 USB 3.0/USB 3.1 pierwszej generacji (SuperSpeed USB) Przez wiele lat standard USB 2.0 był stale rozpowszechniany jako jedyny właściwy standard interfejsu komputerów. Sprzedano ok. 6 miliardów urządzeń, jednak potrzeba większej szybkości wciąż istniała w związku z rosnącą szybkością obliczeniową urządzeń oraz większym zapotrzebowaniem na przepustowość. Odpowiedzią na potrzeby klientów jest standard USB 3.0/USB 3.1 pierwszej generacji, który teoretycznie zapewnia 10-krotnie większą szybkość niż poprzednik. W skrócie funkcje standardu USB 3.1 pierwszej generacji można opisać następująco: Wyższa szybkość przesyłania danych (do 5 Gb/s) Większa maksymalna moc zasilania magistrali i większy pobór prądu dostosowany do urządzeń wymagających dużej mocy Nowe funkcje zarządzania zasilaniem Transmisja typu pełny dupleks i obsługa nowych typów transmisji danych Wsteczna zgodność z USB 2.0 Nowe złącza i kable Poniższe tematy zawierają odpowiedzi na najczęściej zadawane pytana dotyczące standardu USB 3.0/USB 3.1 pierwszej generacji. Szybkość Obecnie w najnowszej specyfikacji standardu USB 3.0/USB 3.1 pierwszej generacji zdefiniowane są 3 tryby szybkości. Są to tryby Super- Speed, Hi-Speed i Full-Speed. Nowy tryb SuperSpeed ma prędkość przesyłania danych 4,8 Gb/s. W specyfikacji nadal istnieją tryby USB Hi-Speed i Full-Speed, znane szerzej odpowiednio jako USB 2.0 i 1.1. Te wolniejsze tryby nadal działają z szybkością odpowiednio 480 Mb/s i 12 Mb/s. Zostały one zachowane dla zgodności ze starszym sprzętem. Znacznie wyższa wydajność złącza USB 3.0/3.1 pierwszej generacji jest możliwa dzięki następującym zmianom technologicznym: Dodatkowa fizyczna magistrala istniejącą równolegle do bieżącej magistrali USB 2.0 (patrz zdjęcie poniżej). Złącze USB 2.0 miało cztery przewody (zasilania, uziemienia oraz parę przewodów do danych różnicowych); złącze USB 3.0/3.1 pierwszej generacji dysponuje czterema dodatkowymi przewodami obsługującymi dwie pary sygnałów różnicowych (odbioru i przesyłu), co daje łącznie osiem przewodów w złączach i kablach. Złącze USB 3.0/3.1 pierwszej generacji wykorzystuje dwukierunkowy interfejs transmisji danych w przeciwieństwie do układu półdupleks występującego w wersji USB 2.0. Zapewnia to 10-krotnie większą teoretyczną przepustowość. Technologia i podzespoły 39

40 Współczesne rozwiązania, takie jak materiały wideo w rozdzielczości HD, pamięci masowe o pojemnościach wielu terabajtów i aparaty cyfrowe o dużej liczbie megapikseli, wymagają coraz większej przepustowości standard USB 2.0 może nie być wystarczająco szybki. Ponadto żadne połączenie USB 2.0 nie zbliżało się nawet do teoretycznej maksymalnej przepustowości 480 Mb/s: realne maksimum wynosiło około 320 Mb/s (40 MB/s). Podobnie złącze USB 3.0/USB 3.1 pierwszej generacji nigdy nie osiągnie prędkości 4,8 Gb/s. Prawdopodobnie realne maksimum będzie wynosiło 400 MB/s z uwzględnieniem danych pomocniczych. Przy tej prędkości złącze USB 3.0/USB 3.1 pierwszej generacji będzie 10-krotnie szybsze od złącza USB 2.0. Zastosowania Złącze USB 3.0/USB 3.1 pierwszej generacji zapewnia urządzeniom większą przepustowość, zwiększając komfort korzystania z nich. Przesyłanie sygnału wideo przez złącze USB było dotychczas bardzo niewygodne (z uwagi na rozdzielczość, opóźnienia i kompresję), ale można sobie wyobrazić, że przy 5 10-krotnym zwiększeniu przepustowości rozwiązania wideo USB będą działać znacznie lepiej. Sygnał Single-link DVI wymaga przepustowości prawie 2 Gb/s. Przepustowość 480 Mb/s była tu ograniczeniem, ale szybkość 5 Gb/s jest więcej niż obiecująca. Ten zapowiadający prędkość 4,8 Gb/s standard może się znaleźć nawet w produktach, które dotychczas nie były kojarzone ze złączami USB, na przykład w zewnętrznych systemach pamięci masowej RAID. Poniżej wymieniono niektóre produkty z interfejsem SuperSpeed USB 3.0/USB 3.1 pierwszej generacji: Zewnętrzne stacjonarne dyski twarde USB 3.0/USB 3.1 pierwszej generacji Przenośne dyski twarde USB 3.0/USB 3.1 pierwszej generacji Stacje dokujące i przejściówki do dysków USB 3.0/USB 3.1 pierwszej generacji Pamięci i czytniki USB 3.0/USB 3.1 pierwszej generacji Nośniki SSD USB 3.0/USB 3.1 pierwszej generacji Macierze RAID USB 3.0/USB 3.1 pierwszej generacji Multimedialne napędy dysków optycznych Urządzenia multimedialne Rozwiązania sieciowe Karty rozszerzeń i koncentratory USB 3.0/USB 3.1 pierwszej generacji Zgodność Dobra wiadomość: standard USB 3.0/USB 3.1 pierwszej generacji został od podstaw zaplanowany z myślą o bezproblemowym współistnieniu ze standardem USB 2.0. Przede wszystkim mimo że w przypadku standardu USB 3.0/USB 3.1 pierwszej generacji zastosowano nowe fizyczne metody połączeń i kable zapewniające obsługę większych szybkości, samo złącze zachowało taki sam prostokątny kształt i cztery styki rozmieszczone identycznie jak w złączu standardu USB 2.0. W kablu USB 3.0/USB 3.1 pierwszej generacji 40 Technologia i podzespoły

41 znajduje się pięć nowych połączeń odpowiedzialnych za niezależny odbiór i nadawanie danych, które są aktywowane po podłączeniu do odpowiedniego złącza SuperSpeed USB. System Windows 8/10 będzie wyposażony w macierzystą obsługę kontrolerów USB 3.1 pierwszej generacji. Poprzednie wersje systemu Windows w dalszym ciągu wymagają oddzielnych sterowników dla kontrolerów USB 3.0/USB 3.1 pierwszej generacji. Firma Microsoft poinformowała, że system Windows 7 będzie obsługiwał standard USB 3.1 pierwszej generacji być może nie od razu, ale po zainstalowaniu późniejszego dodatku Service Pack lub aktualizacji. Niewykluczone, że po udanym wprowadzeniu obsługi standardu USB 3.0/USB 3.1 pierwszej generacji w systemie Windows 7 zostanie ona wprowadzona również w systemie Vista. Firma Microsoft potwierdziła to, mówiąc, że większość jej partnerów jest zdania, iż system Vista powinien również obsługiwać standard USB 3.0/USB 3.1 pierwszej generacji. Na razie nic nie wiadomo na temat obsługi standardu SuperSpeed w systemie Windows XP. Ponieważ jednak system ten ma już siedem lat, wprowadzenie takiej funkcji jest mało prawdopodobne. HDMI 1.4 W tym temacie opisano złącze HDMI 1.4 oraz jego funkcje i zalety. HDMI (High-Definition Multimedia Interface) to branżowy standard cyfrowej transmisji nieskompresowanego sygnału audio/wideo HDMI stanowi interfejs między zgodnymi źródłami cyfrowego dźwięku i obrazu takimi jak odtwarzacz DVD lub odbiornik audio/wideo a zgodnymi cyfrowymi urządzeniami audio/wideo, takimi jak telewizory cyfrowe. Interfejs HDMI jest przeznaczony dla telewizorów i odtwarzaczy DVD HDMI. Jego podstawową zaletą jest zmniejszenie ilości kabli i obsługa technologii ochrony treści. Standard HDMI obsługuje obraz w rozdzielczości standardowej, podwyższonej i wysokiej, a także umożliwia odtwarzanie cyfrowego wielokanałowego dźwięku za pomocą jednego przewodu. UWAGA: HDMI 1.4 obsługuje dźwięk 5.1. Funkcje HDMI 1.4 Kanał Ethernet HDMI dodaje do połączenia HDMI możliwość szybkiego przesyłu sieciowego, pozwalając użytkownikom w pełni korzystać z urządzeń obsługujących protokół IP bez potrzeby osobnego kabla Ethernet. Kanał powrotny dźwięku umożliwia podłączonemu do HDMI telewizorowi z wbudowanym tunerem przesyłanie danych dźwiękowych w górę strumienia do systemu dźwięku przestrzennego, eliminując potrzebę osobnego kabla audio. 3D definiuje protokoły we/wy dla najważniejszych formatów obrazu 3D, torując drogę do prawdziwie trójwymiarowych gier i filmów. Typ zawartości przesyłanie informacji o typie zawartości w czasie rzeczywistym między wyświetlaczem a źródłem, umożliwiające telewizorowi optymalizację ustawień obrazu w zależności od typu zawartości. Dodatkowe przestrzenie barw wprowadza obsługę dodatkowych modeli barw stosowanych w fotografii cyfrowej i grafice komputerowej. Obsługa standardu 4K umożliwia przesyłanie obrazu w rozdzielczości znacznie wyższej niż 1080p do wyświetlaczy nowej generacji, które dorównują jakością systemom Digital Cinema stosowanym w wielu komercyjnych kinach Złącze HDMI Micro nowe, mniejsze złącze dla telefonów i innych urządzeń przenośnych, obsługujące rozdzielczość do 1080p Samochodowy system połączeń nowe kable i złącza do samochodowych systemów połączeń, dostosowane do specyficznych wymogów środowiska samochodowego i zapewniające prawdziwą jakość HD. Zalety interfejsu HDMI Jakość HDMI umożliwia transmisję cyfrowego, nieskompresowanego sygnału audio i wideo przy zachowaniu najwyższej jakości obrazu. Niski koszt HDMI to proste i ekonomiczne rozwiązanie, które łączy jakość i funkcjonalność cyfrowego interfejsu z obsługą nieskompresowanych formatów wideo Dźwięk HDMI obsługuje wiele formatów audio, od standardowego dźwięku stereofonicznego po wielokanałowy dźwięk przestrzenny. HDMI łączy obraz i wielokanałowy dźwięk w jednym kablu, eliminując wysokie koszty i komplikacje związane z wieloma kablami stosowanymi w bieżących systemach A/V HDMI obsługuje komunikację między źródłem wideo (takim jak odtwarzacz DVD) a telewizorem DTV, zapewniające nowe możliwości Technologia i podzespoły 41

42 Program konfiguracji systemu 4 Program konfiguracji systemu umożliwia zarządzanie składnikami sprzętowymi komputera stacjonarnego oraz ustawianie opcji systemu BIOS. Program konfiguracji systemu umożliwia: Zmienianie ustawień zapisanych w pamięci NVRAM po zainstalowaniu lub wymontowaniu sprzętu Wyświetlanie konfiguracji sprzętowej systemu Włączanie i wyłączanie wbudowanych urządzeń Ustawianie opcji wydajności i zarządzania zasilaniem Zarządzanie zabezpieczeniami komputera Tematy: Boot Sequence Klawisze nawigacji Hasło systemowe i hasło konfiguracji systemu Opcje konfiguracji systemu Aktualizowanie systemu BIOS w systemie Windows Włączanie trybu Smart Power Boot Sequence Opcja Boot Sequence (Sekwencja ładowania) umożliwia pominięcie kolejności urządzeń startowych zdefiniowanej w programie konfiguracji systemu i uruchomienie komputera z określonego urządzenia (na przykład z napędu dysków optycznych lub z dysku twardego). Podczas autotestu rozruchowego (POST), gdy zostanie wyświetlone logo Dell. Możesz: Dostęp do konfiguracji systemu: naciśnij klawisz F2. Wyświetlenie menu jednorazowej opcji uruchamiania: naciśnij klawisz F12. Menu jednorazowej opcji uruchamiania zawiera urządzenia, z których można uruchomić komputer, oraz opcję diagnostyki. Opcje dostępne w tym menu są następujące: Removable Drive (Dysk wymienny, jeśli jest dostępny) STXXXX Drive (Napęd STXXXX) UWAGA: XXX oznacza numer napędu SATA. Optical Drive (if available) (Napęd dysków optycznych, jeśli dostępny) Diagnostyka UWAGA: Wybranie opcji Diagnostics (Diagnostyka) powoduje wyświetlenie ekranie PSA diagnostics (Diagnostyka epsa). Ekran sekwencji ładowania zawiera także opcję umożliwiającą otwarcie programu konfiguracji systemu. Klawisze nawigacji Poniższa tabela przedstawia klawisze nawigacji w programie konfiguracji systemu. 42 Program konfiguracji systemu

43 UWAGA: Większość opcji konfiguracji systemu jest zapisywana, a zmiany ustawień są wprowadzane po ponownym uruchomieniu komputera. Tabela 2. Klawisze nawigacji Klawisze Strzałka w górę Strzałka w dół <Enter> Spacja <Tab> <Esc> <F1> Nawigacja Przejście do poprzedniego pola. Przejście do następnego pola. Umożliwia wybranie wartości w bieżącym polu (jeśli pole udostępnia wartości do wyboru) oraz korzystanie z łączy w polach. Rozwijanie lub zwijanie listy elementów. Przejście do następnego obszaru. UWAGA: Tylko w standardowej przeglądarce graficznej. Powrót do poprzednich stron do momentu wyświetlenia ekranu głównego. Naciśnięcie klawisza <Esc> na ekranie głównym powoduje wyświetlenie komunikatu z monitem o zapisanie zmian i ponowne uruchomienie systemu. Wyświetlenie informacji pomocy programu konfiguracji systemu. Hasło systemowe i hasło konfiguracji systemu W celu zabezpieczenia komputera można utworzyć hasło systemowe i hasło konfiguracji systemu. Typ hasła Hasło systemowe Hasło konfiguracji systemu Opis Hasło, które należy wprowadzić, aby zalogować się do systemu. Hasło, które należy wprowadzić, aby wyświetlić i modyfikować ustawienia systemu BIOS w komputerze. OSTRZEŻENIE: Hasła stanowią podstawowe zabezpieczenie danych w komputerze. OSTRZEŻENIE: Jeśli komputer jest niezablokowany i pozostawiony bez nadzoru, osoby postronne mogą uzyskać dostęp do przechowywanych w nim danych. UWAGA: W dostarczonym komputerze hasło systemowe i hasło konfiguracji systemu są fabrycznie wyłączone. Przypisywanie hasła systemowego i hasła konfiguracji systemu Przypisanie nowego hasła systemowego jest możliwe tylko, gdy hasło ma status Nieustawione. Aby uruchomić program konfiguracji systemu, naciśnij klawisz <F2> niezwłocznie po włączeniu zasilania lub ponownym uruchomieniu komputera. 1 Na ekranie System BIOS lub System Setup (Konfiguracja systemu) wybierz opcję Security (Bezpieczeństwo) i naciśnij klawisz Enter. Zostanie wyświetlony ekran Security (Bezpieczeństwo). 2 Wybierz opcję System Password (Hasło systemowe) i wprowadź hasło w polu Enter the new password (Wprowadź nowe hasło). Hasło systemowe musi spełniać następujące warunki: Hasło może zawierać do 32 znaków. Hasło może zawierać cyfry od 0 do 9. W haśle można używać tylko małych liter. Wielkie litery są niedozwolone. W haśle można używać tylko następujących znaków specjalnych: spacja, ( ), (+), (,), (-), (.), (/), (;), ([), (\), (]), (`). Program konfiguracji systemu 43

44 3 Wpisz wprowadzone wcześniej hasło systemowe w polu Confirm new password (Potwierdź nowe hasło) i kliknij OK. 4 Naciśnij klawisz Esc. Zostanie wyświetlony monit o zapisanie zmian. 5 Naciśnij klawisz Y, aby zapisać zmiany. Komputer zostanie uruchomiony ponownie. Usuwanie lub zmienianie hasła systemowego i/lub hasła konfiguracji systemu Przed usunięciem lub zmianą istniejącego hasła systemowego lub hasła konfiguracji systemu należy się upewnić, że dla opcji Password Status (Stan hasła) jest wybrane ustawienie Unlocked (Odblokowane) w programie konfiguracji systemu. Jeśli dla opcji Password Status (Stan hasła) jest wybrane ustawienie Locked (Zablokowane), nie można zmienić ani usunąć tych haseł. Aby uruchomić program konfiguracji systemu, naciśnij klawisz F2 niezwłocznie po włączeniu zasilania lub ponownym uruchomieniu komputera. 1 Na ekranie System BIOS lub System Setup (Konfiguracja systemu) wybierz opcję System Security (Zabezpieczenia systemu) i naciśnij klawisz Enter. Zostanie wyświetlony ekran System Security (Zabezpieczenia systemu). 2 Na ekranie System Security (Zabezpieczenia systemu) upewnij się, że dla opcji Password Status (Stan hasła) jest wybrane ustawienie Unlocked (Odblokowane). 3 Wybierz opcję System Password (Hasło systemowe), zmień lub usuń istniejące hasło systemowe, a następnie naciśnij klawisz Enter lub Tab. 4 Wybierz opcję Setup Password (Hasło konfiguracji systemu), zmień lub usuń istniejące hasło konfiguracji systemu, a następnie naciśnij klawisz Enter lub Tab. UWAGA: W przypadku zmiany hasła systemowego i/lub hasła konfiguracji systemu należy ponownie wpisać nowe hasło po wyświetleniu monitu. W przypadku usunięcia hasła systemowego i/lub hasła konfiguracji systemu należy potwierdzić usunięcie po wyświetleniu monitu. 5 Naciśnij klawisz Esc. Zostanie wyświetlony monit o zapisanie zmian. 6 Naciśnij klawisz Y, aby zapisać zmiany i zamknąć program konfiguracji systemu. Komputer zostanie uruchomiony ponownie. Opcje konfiguracji systemu UWAGA: W zależności od komputera oraz zainstalowanych urządzeń wymienione w tej sekcji pozycje mogą, ale nie muszą, pojawiać się na ekranie. Tabela 3. Ogólne Opcja Informacje o systemie Opis Wyświetla następujące informacje: System Information (Informacje o systemie): BIOS Version (Wersja systemu BIOS), Service Tag (Kod Service Tag), Asset Tag (Numer środka trwałego), Ownership Tag (Znak własności), Ownership Date (Data przejęcia własności), Manufacture Date (Data produkcji) i Express Service Code (Kod usług ekspresowych). Memory Information (Informacje o pamięci): Memory Installed (Pamięć zainstalowana), Memory Available (Pamięć dostępna), Memory Speed (Szybkość pamięci), Memory Channels Mode (Tryb kanałów pamięci), Memory Technology (Technologia pamięci), DIMM 1 Size, DIMM 2 Size, DIMM 3 Size oraz DIMM 4 Size (pojemności modułów w gniazdach DIMM 1, 2, 3 i 4). PCI Information (Informacje o kartach PCI): SLOT1, SLOT2, SLOT3_M.2 Processor Information (Informacje o procesorze): Processor Type (Typ procesora), Core Count (Liczba rdzeni), Processor ID (Identyfikator procesora), Current Clock Speed (Bieżąca szybkość taktowania), Minimum Clock Speed (Minimalna szybkość taktowania), Maximum Clock Speed (Maksymalna szybkość taktowania), Processor L2 Cache (Pamięć podręczna L2 procesora), Processor L3 Cache (Pamięć podręczna L3 procesora), HT Capable (Obsługa technologii hiperwątkowania) oraz 64-Bit Technology (Technologia 64-bitowa). 44 Program konfiguracji systemu

45 Opcja Opis Device Information (Informacje o urządzeniach): SATA-0, SATA-1, SATA-2, SATA-4, M.2 PCIe SSD-0, LOM MAC Address (Adres MAC karty sieciowej na płycie głównej), Video Controller (Kontroler wideo) i Audio Controller (Kontroler audio).. Boot Sequence Umożliwia określenie kolejności, w jakiej komputer próbuje uruchomić system operacyjny z urządzeń określonych na tej liście. Metoda tradycyjna UEFI Advanced Boot Options Date/Time Umożliwia wybranie opcji Enable Legacy Option ROMs (włączenie starszych pamięci Option ROM) w trybie UEFI. Ta opcja jest domyślnie wyłączona. Umożliwia ustawienie daty i godziny. Efekt zmian dokonanych w systemowej dacie i systemowym czasie widoczny jest natychmiast. Tabela 4. System Configuration (Konfiguracja systemu) Opcja Integrated NIC Opis Umożliwia sterowanie zintegrowanym kontrolerem LAN. Opcja Enable UEFI Network Stack (Włącz stos sieciowy UEFI) nie jest domyślnie włączona. Dostępne opcje: Wyłączone Enabled (Włączone) Enabled w/pxe (Włączone z PXE) UWAGA: W zależności od komputera oraz zainstalowanych urządzeń wymienione w tej sekcji pozycje mogą, ale nie muszą, pojawiać się na ekranie. SATA Operation Umożliwia skonfigurowanie trybu pracy zintegrowanego kontrolera dysków twardych. Disabled (Wyłączone) = Kontrolery SATA są ukryte RAID ON = Napęd SATA jest skonfigurowany do obsługi trybu RAID AHCI = Napęd SATA jest skonfigurowany w trybie AHCI Serial Port Umożliwia określenie sposobu działania wbudowanego portu szeregowego. Dostępne opcje: Wyłączone COM 1 COM 2 COM 3 COM 4 Drives Umożliwia włączanie i wyłączanie wbudowanych napędów: SATA-0 SATA-1 SATA-2 SATA-4 M.2 PCIe SSD-0 Smart Reporting USB Configuration To pole określa, czy w trakcie uruchamiania systemu są zgłaszane błędy zintegrowanych dysków twardych. Enable SMART Reporting (Włącz obsługę systemu SMART) ta opcja jest domyślnie wyłączona. Umożliwia włączanie i wyłączanie następujących funkcji zintegrowanego kontrolera USB: Enable Boot Support Enable Front USB Ports (Włącz przednie porty USB) Program konfiguracji systemu 45

46 Opcja Opis Enable Rear USB Ports (Włącz tylne porty USB) Front USB Configuration Rear USB Configuration USB PowerShare Dźwięk Umożliwia włączanie i wyłączanie przednich portów USB. Wszystkie porty są domyślnie włączone. Umożliwia włączanie i wyłączanie tylnych portów USB. Wszystkie porty są domyślnie włączone. Ta opcja umożliwia ładowanie urządzeń zewnętrznych, takich jak telefony komórkowe i odtwarzacz muzyki. Ta opcja jest domyślnie wyłączona. Umożliwia włączenie lub wyłączanie zintegrowanego kontrolera dźwiękowego. Domyślnie włączona jest opcja Enable Audio (Włącz dźwięk). Enable Microphone (Włącz mikrofon) Enable Internal Speaker (Włącz mikrofon wewnętrzny) Miscellaneous Umożliwia włączanie i wyłączanie wbudowanych urządzeń. Enable Media Card (Włącz kartę pamięci) Disable Media Card (Wyłącz czytnik kart pamięci) Tabela 5. Grafika Opcja Primary Display Opis Umożliwia wybranie podstawowego wyświetlacza gdy w systemie dostępnych jest kilka kontrolerów. Auto Intel HD Graphics UWAGA: Jeśli nie zostanie wybrana opcja Auto, zintegrowana karta graficzna będzie obecna i włączona. Tabela 6. Security (Zabezpieczenia) Opcja Admin Password System Password Internal HDD-0 Password Internal HDD-3 Password Strong Password Password Configuration Password Bypass Opis Umożliwia ustawianie, zmienianie i usuwanie hasła administratora. Umożliwia ustawianie, zmienianie i usuwanie hasła systemowego. Umożliwia ustawianie, zmienianie i usuwanie hasła wewnętrznego dysku twardego komputera. Umożliwia ustawianie, zmienianie i usuwanie hasła wewnętrznego dysku twardego komputera. Ta opcja umożliwia włączanie i wyłączanie wymuszania silnych haseł w systemie. Umożliwia określenie minimalnej i maksymalnej dozwolonej długości hasła administratora i hasła systemowego. Można ustawić od 4 do 32 znaków. Ta opcja umożliwia pominięcie hasła systemowego i wewnętrznego hasła dysku twardego, kiedy komputer jest uruchamiany ponownie. Disabled (Wyłączone) system zawsze monituje o podanie hasła systemowego i hasła wewnętrznego dysku twardego, jeśli te hasła są ustawione. Opcja ta jest zaznaczona jako domyślna. Reboot Bypass (Pomiń przy ponownym uruchamianiu) monit o hasło jest pomijany przy ponownym uruchamianiu (restarcie) komputera. UWAGA: System zawsze monituje o podanie hasła systemowego i hasła wewnętrznego dysku twardego podczas uruchamiania wyłączonego komputera ( zimnego rozruchu ). Ponadto system zawsze monituje o podanie hasła do ewentualnych dysków twardych w kieszeniach modułowych. 46 Program konfiguracji systemu

47 Opcja Password Change UEFI Capsule Firmware Updates TPM 1.2 Security Opis Ta opcja umożliwia określenie, czy hasło systemowe i hasło dysku twardego mogą być zmieniane, kiedy jest ustawione hasło administratora. Allow Non-Admin Password Changes (Zezwalaj na zmiany konfiguracji przez użytkowników niebędących administratorami) ta opcja jest domyślnie włączona. Ta opcja określa, czy system pozwala na aktualizacje systemu BIOS za pośrednictwem pakietów aktualizacyjnych UEFI. Opcja ta jest zaznaczona jako domyślna. Wyłączenie tej opcji spowoduje zablokowanie aktualizacji systemu BIOS z poziomu takich usług, jak Microsoft Windows Update i Linux Vendor Firmware Service (LVFS) Umożliwia określenie, czy moduł TPM jest widoczny w systemie operacyjnym. TPM On (Moduł TPM włączony) Clear (Wyczyść) PPI Bypass for Disabled Commands (Pomiń PPI dla wyłączonych poleceń) PPI Bypass for Disabled Commands (Pomiń PPI dla wyłączonych poleceń) Wyłączone Enabled (Włączone) Computrace Za pomocą tego pola można włączyć lub wyłączyć w systemie BIOS interfejs modułu opcjonalnej usługi Computrace firmy Absolute Software. Włączenie lub wyłączenie opcjonalnej usługi Computrace umożliwiającej zarządzanie zasobami. Deactivate (Dezaktywuj) Disable (Wyłączone) Activate (Aktywne) Chassis Intrusion Umożliwia sterowanie funkcją wykrywania naruszenia obudowy. Możliwe ustawienia tej opcji to: Enabled (Włączone) Wyłączone On-Silent (Włączone - tryb dyskretny) CPU XD Support OROM Keyboard Access Umożliwia włączanie i wyłączanie funkcji Execute Disable (Wyłączanie wykonania) w procesorze. Ta opcja jest domyślnie włączona. Ta opcja określa, czy użytkownicy mogą otwierać ekrany konfiguracji pamięci Option ROM za pomocą skrótów klawiaturowych podczas uruchamiania komputera. Za pomocą tych ustawień można zablokować dostęp do funkcji Intel RAID (CTRL+I) oraz Intel Management Engine BIOS Extension (CTRL+P/F12). Enable (Włącz) użytkownik może wyświetlać ekrany konfiguracji pamięci OROM przez naciśnięcie odpowiedniego skrótu klawiaturowego. One-Time Enable (Włącz jednorazowo) użytkownik może wyświetlać ekrany konfiguracji pamięci OROM przez naciśnięcie odpowiedniego skrótu klawiaturowego tylko podczas najbliższego rozruchu. Po następnym uruchomieniu ustawienia zostaną wyłączone. Enable (Wyłącz) użytkownik nie może wyświetlać ekranów konfiguracji pamięci OROM. Admin Setup Lockout Umożliwia włączanie i wyłączanie opcji otwierania programu konfiguracji systemu, kiedy jest ustawione hasło administratora. Domyślnie ta opcja jest nieustawiona. Tabela 7. Secure Boot Opcja Secure Boot Enable Opis Umożliwia włączanie i wyłączanie sterowania bezpiecznym rozruchem. Disable (Wyłączone) Program konfiguracji systemu 47

48 Opcja Opis Enable (Włącz) Expert key Management Umożliwia modyfikowanie baz danych kluczy zabezpieczeń tylko wtedy, gdy system znajduje się w trybie niestandardowym. Opcja Enable Custom Mode (Włącz tryb niestandardowy) jest domyślnie wyłączona. Dostępne opcje: PK KEK db dbx W przypadku włączenia trybu Custom Mode (niestandardowego) wyświetlane są odpowiednie opcje dotyczące baz danych PK, KEK, db i dbx. Dostępne opcje: Save to File (Zapisz w pliku) zapisuje klucz w pliku wybranym przez użytkownika. Replace from File (Zastąp z pliku) zastępuje bieżący klucz kluczem z pliku wybranego przez użytkownika. Append from File (Dodaj do pliku) dodaje do bieżącej bazy danych klucz z pliku wybranego przez użytkownika. Delete (Usuń) usuwa wybrany klucz. Reset All Keys (Resetuj wszystkie klucze) przywraca ustawienia domyślne. Delete All Keys (Usuń wszystkie klucze) usuwa wszystkie klucze. UWAGA: Wyłączenie trybu Custom Mode (Niestandardowy) spowoduje wymazanie wszelkich zmian i przywrócenie domyślnych ustawień kluczy. Tabela 8. Intel Software Guard Extensions Opcja Intel SGX Enable Opis Umożliwia włączanie i wyłączanie rozszerzeń Intel Software Guard w celu uzyskania zabezpieczonego środowiska do uruchamiania kodu/przechowywania poufnych informacji w kontekście głównego systemu operacyjnego. Disabled (Wyłączone; ustawienie domyślne) Enabled (Włączone) Enclave Memory Size Umożliwia ustawienie rozmiaru pamięci enklawy Intel SGX. 32 MB (domyślnie wyłączone) 64 MB (domyślnie wyłączone) 128 MB (domyślnie wyłączone) Tabela 9. Performance (Wydajność) Opcja Multi Core Support Opis To pole określa, czy w procesorze będzie włączony jeden rdzeń, czy wszystkie. Ta opcja jest domyślnie włączona. Opcje: Wszystkie Program konfiguracji systemu

49 Intel SpeedStep C States Control Limited CPUID Value Intel TurboBoost Umożliwia włączanie i wyłączanie trybu Intel SpeedStep procesora. Enable Intel SpeedStep (Włącz tryb Intel SpeedStep) ta opcja jest domyślnie włączona. Umożliwia włączanie i wyłączanie dodatkowych stanów uśpienia procesora. Opcja C states (Stany C) jest domyślnie włączona. Umożliwia ograniczenie maksymalnej wartości obsługiwanej przez standardową funkcję CPUID procesora. Opcja Enable CPUID Limit (Ograniczenie wartości CPUID) jest domyślnie wyłączona Umożliwia włączanie i wyłączanie trybu Intel TurboBoost procesora. Ta opcja jest domyślnie włączona. Tabela 10. Power Management (Zarządzanie zasilaniem) Opcja AC Recovery (Działanie po przywróceniu zasilania) Opis Umożliwia określenie, w jaki sposób system reaguje podczas ponownego włączania zasilania prądu zmiennego po jego utracie. Możliwe ustawienia przywrócenia zasilania to: Power Off (Wyłącz zasilanie) Power On (Włącz zasilanie) Last Power State (Przywróć ostatni stan zasilania) Ustawienie domyślne: Power Off. Auto On Time Deep Sleep Control (Kontrola trybu głębokiego uśpienia) Fan Control Override USB Wake Support Wake on LAN/WWAN Umożliwia ustawienie godziny automatycznego włączania komputera. Czas jest przedstawiany w standardowym formacie 12-godzinnym (godziny:minuty:sekundy). Zmiana czasu uruchomienia polega na wpisaniu wartości w polach czasu oraz AM/PM. UWAGA: Ta funkcja nie działa, jeśli komputer zostanie wyłączony przez odłączenie zasilania na listwie zasilania lub urządzeniu przeciwprzepięciowym lub jeśli dla opcji Auto Power (Automatyczne włączanie) wybrano ustawienie Disabled (Wyłączone). Umożliwia określenie, kiedy ma być włączany tryb głębokiego uśpienia. Wyłączone Enabled in S5 only (Włączone tylko w trybie S5) Enabled in S4 and S5 (Włączone w trybach S4 i S5) Umożliwia sterowanie szybkością wentylatora systemowego. Kiedy ta opcja jest włączona, wentylator pracuje z maksymalną prędkością. Ta opcja jest domyślnie wyłączona. Umożliwia włączenie funkcji wyprowadzenia komputera ze stanu wstrzymania przez urządzenia USB. Enable USB Wake Support (Włącz obsługę uaktywnienia przez port USB) ta opcja jest domyślnie włączona Umożliwia włączanie wyłączonego komputera przez specjalny sygnał z sieci LAN. Funkcja ta działa tylko wtedy, gdy komputer jest podłączony do zewnętrznego źródła zasilania. Disabled (Wyłączone) system nie będzie włączany po otrzymaniu sygnału z przewodowej lub bezprzewodowej sieci LAN. LAN or WLAN (Sieć LAN lub WLAN) umożliwia włączanie systemu przez specjalny sygnał z przewodowej sieci LAN lub z bezprzewodowej sieci LAN. LAN Only (Tylko sieć LAN) umożliwia włączanie systemu przez specjalne sygnały z sieci LAN. LAN with PXE Boot (Sieć LAN z rozruchem PXE) pakiet wybudzający system w stanie S4 lub S5 spowoduje wybudzenie systemu i niezwłoczny rozruch PXE. WLAN Only (Tylko sieć WLAN) umożliwia włączanie systemu przez specjalny sygnał z sieci WLAN. Ta opcja jest domyślnie wyłączona. Block Sleep Umożliwia zablokowanie przechodzenia komputera do trybu uśpienia (S3) w środowisku systemu operacyjnego. Ta opcja jest domyślnie wyłączona. Program konfiguracji systemu 49

50 Opcja Intel Ready Mode Opis Ta opcja umożliwia włączenie technologii Intel Ready mode. Ta opcja jest domyślnie wyłączona. Tabela 11. POST Behavior (Zachowanie podczas testu POST) Opcja Numlock LED Keyboard Errors Fast Boot Opis Umożliwia włączanie i wyłączanie funkcji klawisza Num Lock podczas uruchamiania komputera. Ta opcja jest domyślnie włączona. Umożliwia włączanie i wyłączanie zgłaszania błędów klawiatury podczas uruchamiania komputera. Ta opcja jest domyślnie wyłączona. Ta opcja umożliwia przyspieszenie uruchamiania komputera przez pominięcie niektórych testów zgodności. Minimal (Test minimalny) komputer jest uruchamiany w trybie przyspieszonym, o ile nie zaktualizowano systemu BIOS i nie wymieniono modułów pamięci, a poprzedni test POST zakończył się pomyślnie. Thorough (Test szczegółowy) żaden etap procedury startowej nie jest pomijany. Auto (Automatycznie) ustawieniem przyspieszonego uruchamiania steruje system operacyjny. Ta opcja działa pod warunkiem, że system operacyjny obsługuje flagę Simple Boot (Uruchamianie uproszczone). Ustawienie domyślne: Thorough (Test szczegółowy). Tabela 12. Zarządzanie Opcja USB provision MEBx Hotkey Opis Ta opcja jest domyślnie wyłączona. Opcja ta jest zaznaczona jako domyślna. Tabela 13. Virtualization Support (Obsługa wirtualizacji) Opcja Virtualization VT for Direct I/O Trusted Execution Opis Ta opcja określa, czy monitor maszyny wirtualnej (VMM) może korzystać z dodatkowych funkcji sprzętu zapewnianych przez technologię Intel Virtualization Technology. Enable Intel Virtualization Technology (Włącz technologię wirtualizacji Intel) - ta opcja jest domyślnie włączona. Włącza lub wyłącza w monitorze maszyny wirtualnej (VMM) korzystanie z dodatkowych funkcji sprzętu, jakie zapewnia technologia wirtualizacji bezpośredniego wejścia/wyjścia firmy Intel. Enable VT for Direct I/O - ta opcja jest domyślnie włączona. Ta opcja określa, czy moduł MVMM (Measured Virtual Machine Monitor) może korzystać z dodatkowych funkcji sprzętowych udostępnianych przez technologię Intel Trusted Execution Technology. Ta opcja jest domyślnie wyłączona. Tabela 14. Maintenance (Konserwacja) Opcja Service Tag Asset Tag SERR Messages BIOS Downgrade Opis Wyświetla znacznik serwisowy komputera. Umożliwia oznaczenie systemu numerem środka trwałego, jeśli taki numer nie został jeszcze ustawiony. Domyślnie ta opcja jest ustawiona. Steruje mechanizmem komunikatów SERR. Domyślnie ta opcja jest ustawiona. Niektóre karty graficzne wymagają wyłączenia mechanizmu komunikatów SERR. Umożliwia sterowanie ładowaniem starszych wersji oprogramowania sprzętowego. Ta opcja jest domyślnie włączona. 50 Program konfiguracji systemu

51 Opcja Opis UWAGA: Jeśli ta opcja nie jest zaznaczona, możliwość przywrócenia oprogramowania układowego do poprzedniej wersji jest zablokowana. Data Wipe BIOS recovery Umożliwia bezpieczne wymazywanie danych z wszystkich dostępnych wewnętrznych pamięci masowych, takich jak dysk twardy, dysk SSD, msata i pamięć emmc. Opcja Wipe on Next boot (Usuń przy następnym rozruchu) jest domyślnie wyłączona. Pozwala w niektórych przypadkach przywrócić uszkodzony system BIOS z plików odzyskiwania na podstawowym dysku twardym. Opcja BIOS Recovery from Hard Drive (Odzyskiwanie systemu BIOS z dysku twardego) jest domyślnie włączona. Tabela 15. System logs (Systemowe rejestry zdarzeń) Opcja BIOS Events Opis Wyświetla dziennik zdarzeń systemowych i udostępnia następujące polecenia: Wyczyść dziennik Mark all Entries (Zaznacz wszystkie wpisy) Aktualizowanie systemu BIOS w systemie Windows Producent zaleca aktualizowanie systemu BIOS (programu konfiguracji systemu) po wymianie płyty systemowej oraz wtedy, gdy jest dostępna jego aktualizacja. W komputerach przenośnych, upewnij się, że akumulator jest w pełni naładowany, oraz podłączyć komputer do gniazdka elektrycznego. UWAGA: Jeśli narzędzie BitLocker jest włączone, należy je wstrzymać przed rozpoczęciem aktualizacji systemu BIOS, a następnie ponownie włączyć po zakończeniu tej operacji. 1 Uruchom ponownie komputer. 2 Przejdź do strony internetowej Dell.com/support. Wpisz znacznik serwisowy lub kod usług ekspresowych, a następnie kliknij przycisk Submit (Wprowadź). Kliknij przycisk Detect Product (Wykryj produkt) i postępuj zgodnie z instrukcjami wyświetlanymi na ekranie. 3 Jeśli nie możesz znaleźć ani wykryć kodu Service Tag, kliknij opcję Choose from all products (Wybierz z wszystkich produktów). 4 Z listy wybierz kategorię Product (Produkt). UWAGA: Wybierz odpowiednią kategorię, aby przejść do strony produktu. 5 Wybierz model komputera. Zostanie wyświetlona strona Product Support (Wsparcie dla produktu). 6 Kliknij kolejno opcje Get Drivers (Pobierz sterowniki) i Drivers and Downloads (Sterowniki i pliki do pobrania). Zostanie otwarta strona Drivers and Downloads (Sterowniki i pliki do pobrania). 7 Kliknij opcję Find it myself (Wyszukiwanie samodzielne). 8 Kliknij pozycję BIOS, aby wyświetlić wersje systemu BIOS. 9 Znajdź plik z najnowszą aktualizacją systemu BIOS i kliknij przycisk Download (Pobierz). 10 Wybierz preferowaną metodę pobierania w oknie Please select your download method below (Wybierz metodę pobierania poniżej), a następnie kliknij przycisk Download File (Pobierz plik). Zostanie wyświetlone okno File Download (Pobieranie pliku). 11 Kliknij przycisk Save (Zapisz), aby zapisać plik na komputerze. 12 Kliknij przycisk Run (Uruchom), aby zainstalować aktualizację systemu BIOS na komputerze. Postępuj zgodnie z instrukcjami wyświetlanymi na ekranie. UWAGA: Nie zaleca się, aby zaktualizować wersję systemu BIOS aby uzyskać więcej niż 3 wersji. Na przykład: jeśli chcesz zaktualizować system BIOS od 1,0 do 7,0, a następnie zainstalować wersję 4.0, a następnie zainstalować wersję 7.0. Program konfiguracji systemu 51

52 Włączanie trybu Smart Power Aby włączyć funkcję Smart Power On, umożliwiając wznowienie pracy systemu ze stanu uśpienia S3, S4 lub S5 po poruszeniu myszą lub naciśnięciu klawisza na klawiaturze, wykonaj następujące czynności: 1 Upewnij się że opcje systemu BIOS w sekcji Power Management (zarządzanie energią) są ustawione następująco: USB Wake Support (Wyprowadzanie komputera ze stanu wstrzymania przez urządzenia USB) Enabled (Włączone). Deep Sleep Control (Kontrola trybu głębokiego uśpienia) Disabled (Wyłączone). 2 Podłącz klawiaturę, mysz lub bezprzewodowy moduł USB do złącza USB z funkcją Smart Power na tylnym panelu urządzenia. 3 Wyłącz szybkie uruchamianie w systemie operacyjnym: a b c Wyszukaj w menu Start i otwórz okno Opcje zasilania. Kliknij przycisk Wybierz działanie przycisków zasilania w lewej części okna. W obszarze Ustawienia zamykania upewnij się, że opcja Włącz szybkie uruchamianie jest wyłączona. 4 Ponownie uruchom komputer, aby zastosować zmiany. Następnym razem, gdy komputer przejdzie w tryb uśpienia lub zostanie wyłączony, użycie myszy lub klawiatury spowoduje jego włączenie. 52 Program konfiguracji systemu

53 5 Oprogramowanie Obsługiwane systemy operacyjne Poniżej przedstawiono listę obsługiwanych systemów operacyjnych: Tabela 16. Obsługiwane systemy operacyjne Obsługiwane systemy operacyjne Microsoft Windows Opis systemu operacyjnego Microsoft Windows 10 Home (64-bitowy) Microsoft Windows 10 Professional (64-bitowy) Microsoft Windows 7 Professional (64-bitowy) UWAGA: Komputery z procesorami Intel siódmej generacji nie obsługują systemu Microsoft Windows 7. Inne Obsługa nośników systemu operacyjnego Ubuntu LTS Neokylin V6.0 Opcjonalny napęd RDVD Pobieranie sterowników 1 Włącz komputer. 2 Przejdź do strony internetowej Dell.com/support. 3 Kliknij pozycję Product Support (Wsparcie dla produktu), wprowadź znacznik serwisowy komputera, a następnie kliknij przycisk Submit (Prześlij). UWAGA: Jeśli nie masz znacznika serwisowego, skorzystaj z funkcji automatycznego wykrywania albo ręcznie wyszukaj model swojego komputera. 4 Kliknij opcję Drivers and Downloads (Sterowniki i pliki do pobrania). 5 Wybierz system operacyjny zainstalowany na komputerze. 6 Przewiń stronę w dół i wybierz sterownik do zainstalowania. 7 Wybierz pozycję Download File (Pobierz plik), aby pobrać sterownik dla komputera. 8 Po zakończeniu pobierania przejdź do folderu, w którym został zapisany plik sterownika. 9 Kliknij dwukrotnie ikonę pliku sterownika i postępuj zgodnie z instrukcjami wyświetlanymi na ekranie. Pobieranie sterownika mikroukładu 1 Włącz komputer. 2 Przejdź do strony internetowej Dell.com/support. 3 Kliknij pozycję Product Support (Wsparcie dla produktu), wprowadź znacznik serwisowy komputera, a następnie kliknij przycisk Submit (Prześlij). UWAGA: Jeśli nie masz znacznika serwisowego, skorzystaj z funkcji automatycznego wykrywania albo ręcznie wyszukaj model swojego komputera. Oprogramowanie 53

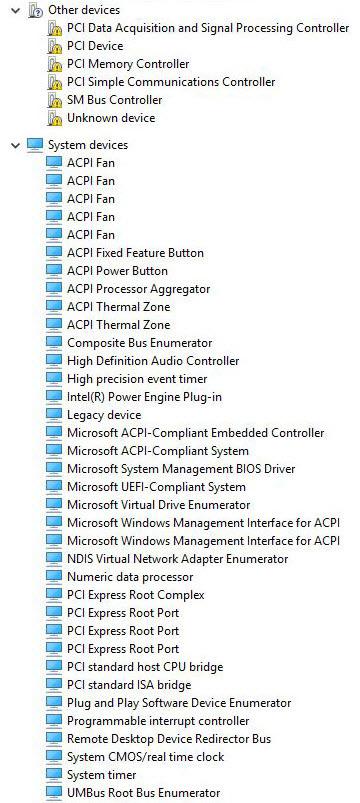

54 4 Kliknij opcję Drivers and Downloads (Sterowniki i pliki do pobrania). 5 Wybierz system operacyjny zainstalowany na komputerze. 6 Przewiń stronę w dół, rozwiń węzeł Mikroukład, i wybierz sterownik zestawu układów scalonych. 7 Kliknij przycisk Download File (Pobierz plik), aby pobrać najnowszą wersję sterownika chipsetu na komputer. 8 Po zakończeniu pobierania przejdź do folderu, w którym został zapisany plik sterownika. 9 Kliknij dwukrotnie ikonę pliku sterownika chipsetu i postępuj zgodnie z instrukcjami wyświetlanymi na ekranie. Intel chipset drivers Verify if the Intel chipset drivers are already installed in the computer. UWAGA: Click Start > Control Panel > Device Manager or In Search the web and Windows, type Device Manager Tabela 17. Intel chipset drivers Before installation After installation Sterowniki karty graficznej Intel HD Graphics Sprawdź, czy w komputerze zainstalowane są już sterowniki karty graficznej Intel HD Graphics. UWAGA: Kliknij kolejno Start > Panel sterowania > Menedżer urządzeń lub Wybierz pozycję Szukaj w sieci Web i systemie Windows i wpisz Device Manager 54 Oprogramowanie

55 Tabela 18. Sterowniki karty graficznej Intel HD Graphics Przed rozpoczęciem instalacji Po zakończeniu instalacji Oprogramowanie 55
