ArcLamp świeczka, E14 (SES) D4 (CV) sterownik

Transkrypt

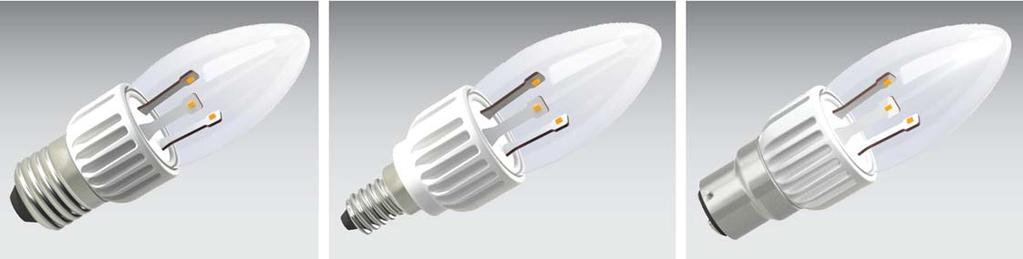

1 Dane techniczne świeczka, E27 (ES) świeczka, E14 (SES) świeczka, B22 (BC) Wprowadzenie ArcSystem to szeroka gama opraw oświetleniowych LED wraz ze sterowaniem, przeznaczonym do pomieszczeń audytoryjnych, gdzie jakość światła, precyzyjna kontrola ściemniania i łatwość instalacji są najistotniejszymi czynnikami. Przewodowy i bezprzewodowy system sterowania pozwala na sprawną integrację całego ArcSystemu z istniejącą instalacją oświetleniową. s Dla sal, w których zalety technologii LED są wysoce pożądane, ale dostępne na rynku rozwiązania nie są wystarczające pod względem estetycznym, stworzyliśmy. Aby zapewnić współpracę z tradycyjnymi oprawami światła, takimi jak żyrandole i kinkiety, s są dostępne w kilku opcjach: dwa kształty: świeczka i bańka. dwa rodzaje szkła: matowe i czyste. trzy typy gwintów: B22 / BC, E27 / ES i E14 / SES. dwie temperatury barwowe: 2700K i 3000K. D4 (CV) sterownik zasilanie 100 do 240 VAC 50/60 Hz Standardowe opcje 2700K i 3000K symulują żarówki wolframowe, przy czym utrzymują tą samą temperaturę barwową w całej krzywej ściemniania. ArcMesh protokół bezprzewodowy Dodatkowa opcja, Fade to Warm, która oddaje efekt zmiany temperatury barwowej przyciemnianych żarówek wolframowych. Wszystkie wymagają zasilania 24 VDC, zapewnianego przez sterownik ArcSystem D4 (CV), kontrolujący także płynne, bezskokowe ściemnianie od 100 do 0%. TX1 ArcMesh transmiter ARC-CP8 bezprzewodowy panel sterujący zasilanie 100 do 240 VAC 50/60 Hz sygnał DMX z konsolety oświetleniowej strona 1

2 Główne cechy napięcie robocze: 24 VDC (opcja AC wkrótce), konieczne zastosowanie sterownika stałonapięciowego GDS D4 (CV), pobór 4.8 W, strumień świetlny: 290 lm, CRI 90, płynna, bezskokowa regulacja w zakresie 0-100%, ceramiczny korpus radiatora, niskie wytwarzanie ciepła, dostępne w wersjach gwintów BC (B22), ES (E27) i SES (E14) opcje temperatur barwowych (CCT): 2700 K i 3000 K dostępne są zestawy demo Skrócony opis urządzenia: Oprawa LED o wysokiej sprawności z ceramicznym korpusem radiatora, przeznaczona do stosowania w tradycyjnych oprawach, takich jak żyrandole i kinkiety. Bardzo niski pobór mocy, wynoszący 4,8 W. 290 lumenów (przy 3000 K CCT) o wartości CRI wynoszącej 90. Chłodzenie konwekcyjne; płynne, bezskokowe ściemnianie od 100% do 0%. Przystosowane do współpracy ze sterownikiem stałonapięciowym GDS D4 (CV). Kody katalogowe urządzeń są dostępne w wielu różnych konfi guracjach. Kod katalogowy dla każdego wariantu jest połączeniem kilku subkodów które defi niują poszczególne cechy urządzenia. Przykładowy kod:, świeca, 24 VDC, szkło matowe, temperatura barwowa 2700 K, gwint ES: ARCLC24F2700E27 strona 2

3 Fotometryka (CCT=2700 K) krzywa rozsyłu światłości krzywa oświetlenia planarnego 135 O 150 O 165 O 180 O 165 O 150 O 135 O O O O 105 O O 90 O O 75 O 60 O 60 O 8 45 O 30 o 15 o 0 o 15 o 30 o 45 O 289 lm C0 - C180 C90 - C O 135 O 90 O 45 O 0 O 45 O 90 O 135 O 180 O C0 - C180 C90 - C lm strona 3

4 Wymiary świeczka, B22 (BC) waga: 75 g (2.64 oz) świeczka, E14 (SES) waga: 75 g (2.64 oz) bańka, E27 (ES) waga: 73 g (2.57 oz) strona 4

5 Elementy systemu ArcMesh transmiter TX1 ArcMesh Istotny element w większości instalacji ArcSystem. Kontroluje i koordynuje wszystkie pozostałe elementy systemu. panel ARC-CP 8 button Zapewnia bezpośrednie przywołanie 8 z 24 zaprogramowanych scen w transmiterze TX1 ArcMesh, z którym komunikuje się bezprzewodowo. ArcMesh Commissioning Tool Interfejs bezprzewodowy w formie urządzenia USB wraz z aplikacją umożliwiającą programowanie i konserwację. sterowniki ARC-D1 i ARC-D4 Kompaktowe sterowniki w różnych rozmiarach, zasilane przewodowo ( V) służące do kontrolowania jasnościopraw Pro One-Cell oraz s za pośrednictwem sieci bezprzewodowej (lub przewodowej). Dostępna również wersja dla zasilania awaryjnego. oprawy Pro One-Cell Szeroki wybór opraw z jednym źródłem LED w wersji podtynkowej i na ramieniu. Wymagają stałoprądowego sterownika D1 lub D4. Źródła światła LED będące bezpośrednim zamiennikiem źródeł tradycyjnych. odwzorowuje strumień świetlny i krzywe ściemniania tradycyjnych żarówek wolframowych 60W. Wymaga zastosowania stałonapięciowego sterownika D4. Pro-Cell (Two, Four, Eight) Oprawy zasilane przewodowo z dwoma, czterema lub ośmioma źródłami światła. Zawierają wbudowane sterowniki i nadajniki/odbiorniki sygnału bezprzewodowego. Możliwość podpięcia sterowania przewodowego. Umożliwiają współpracę z instalacją alarmową i ppoż. strona 5
