Ytong Silka Multipor prezentacja produktowa. Wojciech Łasut, Dyrektor Działu Technicznego Wsparcia Sprzedaży Xella Polska

Transkrypt

1 Ytong Silka Multipor prezentacja produktowa Wojciech Łasut, Dyrektor Działu Technicznego Wsparcia Sprzedaży Xella Polska

2 SILKA MULTIPOR Nasze marki Imię Xella i Polska Nazwisko Sp. (Widok->Nagłówek z o.o i Stopka) 2

3 Ytong, Silka i Multipor Bloczki z autoklawizowanego betonu komórkowego Bloki wapienno-piaskowe Mineralne płyty izolacyjne

4 Xella zakłady produkcyjne i regiony sprzedaży

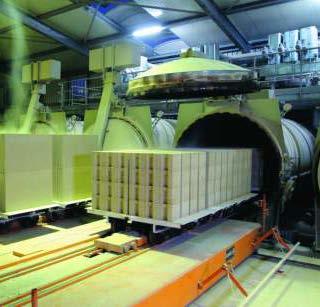

5 Produkcja Ytong substytut drewna Skład: piasek, wapno, woda, cement, anhydryt i pasta aluminiowa Silka - odpowiednik piaskowca Skład: piasek, wapno i woda Proces produkcji: Dozowanie i mieszanie Dojrzewanie i wzrost w formie Cięcie i profilowanie Autoklawizacja hartowanie wysokim ciśnieniem w atmosferze nasyconej pary wodnej Czas produkcji ok. 12 godzin Proces produkcji: Dozowanie i mieszanie Dojrzewanie Formowanie i prasowanie Autoklawizacja hartowanie ciśnieniem ok atm. w atmosferze nasyconej pary wodnej Czas produkcji ok. 12 godzin Xella Polska Sp. z o.o

6 SILKA MULTIPOR Zbuduj cały dom z elementów firmy Ytong, Silka, Multipor Bloki Silka Bloczki Ytong Nadproża Ytong Kształtki U Elementy ocieplenia wieńca Płyty stropowe Ytong Płyty dachowe Ytong Mineralne płyty izolacyjne Multipor Zaprawy Narzędzia i akcesoria

7 SILKA MULTIPOR Co to jest Silka? Dlaczego warto z niej budować? Imię Xella i Polska Nazwisko Sp. (Widok->Nagłówek z o.o i Stopka) 7

8 Tradycyjny i zdrowy materiał Wyrób tradycyjny produkowany od 120 lat Naturalne surowce Minimalna promieniotwórczość naturalna

9 Wytrzymałość Silka Wytrzymałość bloku: 15 N/mm 2 Wytrzymałość charakterystyczna muru: 6,00 N/mm %! Pustak ceramiczny Wytrzymałość pustaka: 15 N/mm 2 Wytrzymałość charakterystyczna muru: 4,31 N/mm 2 Ściana Silka E12 12 cm 719,5 kn/m Ekwiwalentna grubość muru z pustaków: 17 cm! I grupa konstrukcyjna, zaprawa do cienkich spoin II grupa konstrukcyjna, zaprawa klasy M5 Xella Polska Sp. z o.o

10 Izolacyjność akustyczna Wymagana izolacyjność akustyczna wg PN-B : Typ budynku i pomieszczenia R A1 [db] Budynki wielorodzinne mieszkanie 50 korytarze, klatka 50 schodowa pomieszczenia 40 sanitarne pokoje w mieszkaniu 35 Budynki administracyjne pokoje do pracy wymagające koncentracji, dyrektorskie sanitariaty 50 Xella Polska Sp. z o.o

11 Akumulacja ciepła Ochrona termiczna latem (wychłodzenie pomieszczeń) Masywne ściany Silka pochłaniają energię promieniowania słonecznego Ściany akumulacyjne w budynkach pasywnych produkt pow. poj. cieplna [kj/(m 2 K)] czas oddawania ciepła [h] Silka E ,88 Silka E ,20 Silka E ,50 Silka E ,71 Silka E ,73 Silka E18S ,31 Silka E24S ,31 Silka E18A ,00 Silka E18A ,14 Xella Polska Sp. z o.o

12 Zastosowanie Ściany konstrukcyjne (zewnętrzne i wewnętrzne) od 24 cm do 12 cm! Silka E24, E18, E15, E12 Ściany akustyczne 50+ db 24 cm, 18 cm Silka E24, E18A, E18A+ Ścianki działowe 40+ db 12cm 8 cm! Silka E12, E8 Ściany akumulacyjne Silka E24S, E18S Ściany fundamentowe i piwniczne Wszystkie elementy! Xella Polska Sp. z o.o

13 Elementy uzupełniające systemu Silka Brak konieczności docinania elementów gwarantuje jeszcze wyższą jakoś wymurowanych ścian Bloki Silka uzupełniające długość Silka ½ E24 (166x240x199) Silka ½ E18 (166x180x199) Bloki Silka uzupełniające wysokość Silka EQ 10/18 (333x180x99) Silka EQ 10/24 (333x240x99) Silka EQ 12,5/24 (333x240x124) Silka EQ17,5/24 (333x240x174) Blok wentylacyjny Silka EW (240x240x199) Średnica otworu ø 160 mm

14 SILKA MULTIPOR Co to jest Ytong? Dlaczego warto z niego budować? Imię Xella i Polska Nazwisko Sp. (Widok->Nagłówek z o.o i Stopka) 14

15 Materiał całkowicie mineralny i zdrowy Beton komórkowy powstał, aby zastąpić drewno w budownictwie Jest bardziej trwały, odporny na korozję biologiczną, szybszy w produkcji i niepalny Najniższa promieniotwórczość naturalna Materiał z całkowicie naturalnych i mineralnych surowców posiada certyfikat środowiskowy EPD

16 100% ochrony przeciwogniowej Wszystkie elementy Ytong (Silka i Mutlipor również!) są niepalne i nie emitują szkodliwych substancji. Ściany o grubości 24 cm wykazują ognioodporność powyżej 4 godzin, niezależnie od stopnia obciążenia REI 240 Ściana z bloczków 7,5 cm EI 90 Euroklasa s1 s2 s3 A1 A2 B C D E F Wydzielanie dymu Prawie bez dymu Średnia emisja dymu Intesywna emisja dymu Zachowanie w warunkach pożaru brak zapłonu; wydzielane ciepło PCS 2 MJ/kg brak zapłonu; wydzielane ciepło PCS 3 MJ/kg brak zapłonu zapłon po 10 minutach zapłon w ciągu 10 minut zapłon w ciągu 2 minut brak wymagań Płonące krople/cząstki d0 Brak płonących kropel/cząstek d1 Krople/cząstki spalają się w ciągu 10 sek. d2 Krople płoną dłużej niż 10 sek.

17 SILKA MULTIPOR Łatwość obróbki elementów Ytong Bardzo łatwa obróbka Idealne rozwiązanie do nietypowych brył Dowolne kształtowanie powierzchni Narzędzia takie same, jak do obróbki drewna Mniej pracochłonny proces murowania

18 Murowanie bloczków Ytong Brak konieczności ocieplania Wysoka dokładność wymiarowa Komplet elementów uzupełniających Murowanie na cienką spoinę Pióra i wpusty Krótki czas montażu! Łatwa obróbka Uchwyty montażowe Niska masa bloczków Duży rozmiar bloczka

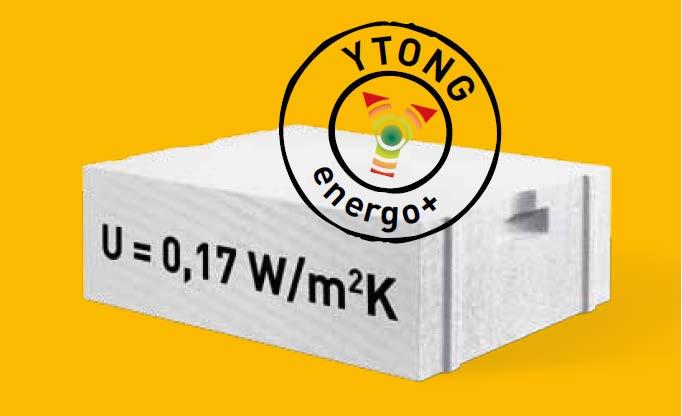

19 Najcieplejszy materiał konstrukcyjny Najcieplejszy materiał konstrukcyjny na rynku: λ = 0,095 W/(mK) a nawet 0,0855 W/(mK) P = 90%! Ściana bez ocieplenia: Ytong Energo+ 36,5 cm U=0,23 W/(m 2 K) Ytong Energo+ 48 cm U=0,17 W/(m 2 K) Ytong Energo 36,5 cm U=0,25 W/(m 2 K) Ytong Energo 40 cm U=0,23 W/(m 2 K) Ytong Energo 48 cm U=0,19 W/(m 2 K)

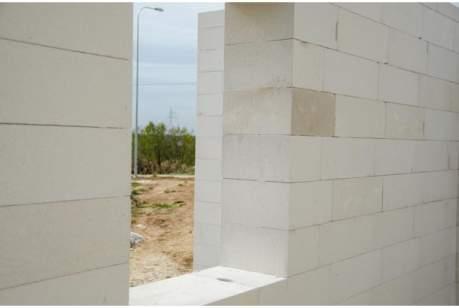

20 Ściana jednowarstwowa Ytong Krótszy czas wykonania gotowej ściany Ściana odporna na uszkodzenia od strony zewnętrznej Większa bezwładność termiczna budynku Mniej wilgoci technologicznej w budynku Pełny system, gwarantujący jednorodność materiałów w całym budynku Mniejsze koszty robocizny odchodzą koszty związane z wykonaniem ocieplenia Łatwiejsze i tańsze tynkowanie równej powierzchni muru

21 SILKA MULTIPOR Jednak z ociepleniem? Ytong Forte - optymalne rozwiązanie Porównanie kosztów transportu (Cena 650 zł/auto) Pustak ceramiczny 25 cm Średnia masa palety: ~1070 kg Ilość palet na samochodzie: 22 Ilość m 2 ścian na samochodzie: 123,2 Cena za transport 1 m 2: 5,28 zł Ytong Forte 24 cm Średnia masa palety: 774 kg Ilość palet na samochodzie: 31 Ilość m 2 ścian na samochodzie: 178,56 Cena za transport 1 m 2: 3,64 zł Minimalna grubość izolacji Ytong Energo 24 cm Ytong Forte 24 cm Ytong PP4/0,6 24 cm Gazobeton cm Pustak ceramiczny 25 cm Minimalna grubość izolacji Grubość muru 6 cm 30 cm 8 cm 32 cm 11 cm 35 cm 12 cm 36 cm 14 cm 39 cm

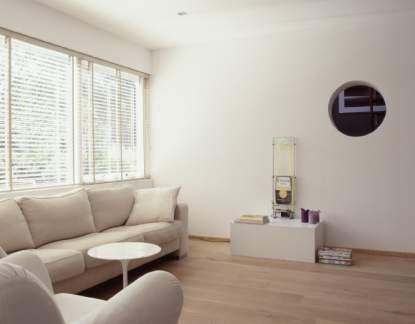

22 Ytong Interio bloczki do ścianek działowych Lekkie bloczki z betonu komórkowego o wymiarach 599x115x399 mm Ciężar powierzchniowy ok. 60 kg/m 2 Proste i wygodne wykonawstwo Dzięki dużym wymiarom do 5-ciu razy krótszy czas wykonania Możliwość dowolnej aranżacji wnętrza Niskie zużycie zaprawy Pióra i wpusty

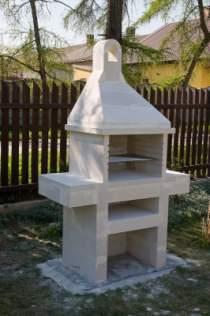

23 Cienkie bloczki Ytong idealne do wnętrz Cienkie bloczki Ytong o grub. 5, 7,5 i 10 cm to idealny materiał do wykonania prac remontowych i wykończeniowych. Można go zastosować do wykonania: Obudowy kominka lub grilla, Obudowy wanny lub brodzika, Regału na książki, Regałów kuchennych lub łazienkowych, Ścianek i przepierzeń o nieregularnych kształtach, Elementów, ścianek i przepierzeń, które sam zaprojektujesz

24 Przykład zastosowania bloczków Ytong we wnętrzach

25 Elementy uzupełniające systemu Ytong Nadproża Ytong Kształtki U Elementy ocieplenia wieńca Płyty stropowe Ytong Płyty dachowe Ytong Zaprawy systemowe Ytong-Silka Narzędzia i akcesoria zniwelowanie mostków termicznych maksymalna efektywność czasu budowy ograniczenie ilości zarysowań

26 SILKA MULTIPOR Belki nadprożowe Ytong YN Maksymalna szerokość otworu: 175 cm Szerokość nadproży: 20; 24; 30 i 36,5 cm W ścianach o grubości 40 i 48 należy zastosować po 2 nadproża odpowiednio 20 i 24 cm Belki nadprożowe Ytong YF Maksymalna szerokości otworu: 250 cm Szerokość nadproży: 11,5 i 17,5 cm Element nadproża zespolonego Nadproże uzyskuje nośność po nadmurowaniu bloczkami Ytong/Silka W pełni nośny element

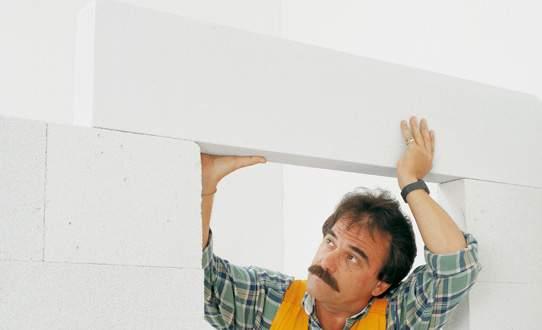

27 SILKA MULTIPOR Nadproża nienośne Ytong D Nadproża do przekrywania otworów w ściankach działowych Szerokość nadproży: 7,5 i 10 cm Maksymalna szerokość przekrywanego otworu wynosi 102 cm Kształtki Ytong U Deskowanie tracone: nadproży nad otworami trzpieni żelbetowych Jednolita powierzchnia ściany Łatwy montaż

28 Multipor EDW Ytong EDW Multipor EDW Jeszcze lepsza ochrona termiczna! Jednolity materiały materiał od strony zewnętrznej łatwe wykończenie powierzchni kompensacja naprężeń termicznych Multipor EDW: 12 cm, 14 cm Ściana Ytong Energo 36,5 cm, strop gęstożebrowy Ytong EDW 11,5 cm ψ = 0,130 W/(mK) Multipor EDW 12 cm ψ = 0,077 W/(mK) Xella Polska Sp. z o.o

29 Stropy i dachy Ytong Gotowe do montażu płyty stropowe i dachowe Masywny materiał o gęstości 550 kg/m³ Możliwość obciążeń rzędu 3,5-5 kn/m 2 Współczynnik przenikania ciepła: λ 10,dry =0,14 W/(mK) Rozpiętość konstrukcyjna do 7,5 m Grubość: 15, 20, 24, 30 cm

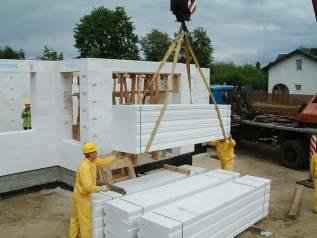

30 Płyty stropowe i dachowe Ytong

31 Strop gotowy na obciążenia - Łatwe wyk. balkonu

32 Plan montażowy YTONG SILKA MULTIPOR

33 Korzyści ze stosowania stropów Ytong montaż w ciągu 4 6 godz. łatwe wykończenie - równa powierzchnia płyt od dołu i góry strop o dobrych parametrach cieplnych ciepło zostaje w domu - balkony bez mostków termicznych. Strop gęstożebrowy ψ = 0,125 W/(mK) Strop Ytong ψ = 0,010 W/(mK)

34 SILKA MULTIPOR Nowy asortyment bloczków Ytong Dwie nowe odmiany bloczków Ytong PP4/0,5 i PP5/0,6; Produkt będzie dostępny z zakładu w Ostrołęce, w kolejnych zakładach produkcyjnych niebawem Nowa odmiana Ytong PP4/05 gr. 24 cm lekkość i wytrzymałość w jednym więcej palet na samochodzie = tańszy transport, zamiana odmiany 600 na 500 to cieplejsza ściana Nowa odmiana Ytong PP5/06 gr. 24 cm wytrzymałość odpowiednia nawet na szkody górnicze Nowa grubość Ytong Forte 30 cm - lekka, mocna i ciepła ściana Odmiana Ytong PP4/0,5 Ytong PP5/0,6 Wytrzymałość Grubość bloczka [cm] Profilowanie na ściskanie [N/mm2] Górna granica gęstości [kg/m3] Współczynnik przewodzenia ciepła λ 10,dry [W/(m2K) 24 S+GT , S+GT ,15 34

35 SILKA MULTIPOR Nowości Ytong 2015!!! Ytong Forte gr. 30 cm - lekka, mocna i ciepła ściana Ciche i komfortowe wnętrza ściana izoluje od niepożądanych hałasów zewnętrznych (izolacyjność akustyczna większa o 2 db niż przy ścianie o grub. 24 cm). Większa swoboda projektowa możesz wybudować wyższy dom lub dociążyć mury cięższym stropem dzięki większej o 25% wytrzymałości ściany Szerszy mur to więcej miejsca na lepsze docieplenie wieńca oraz podparcie belek stropowych, tym samym ograniczamy mostki termiczne we wrażliwych miejscach Możliwa o 5 cm mniejsza grubość izolacji, niższe koszty zakupu izolacji zewnętrznej. Łatwiejszy montaż okien i szerszy parapet Więcej miejsca na bruzdy pod instalacje Ściana zewnętrzna budynku Odmiana Opis gr.ściany gr.izolacji U m m W/(m 2 K) PP2,5/04 Forte 0,3 0,08 0,202 PP2,5/04 Forte 0,3 0,1 0,183 PP2,5/04 Forte 0,3 0,15 0,148 PP4/06 Ytong 0,24 0,12 0,211 PP4/06 Ytong 0,24 0,15 0,181 PP4/06 Ytong 0,24 0,2 0,147

36 Zaprawy Silka-Ytong Zaprawa do cienkich spoin Silka-Ytong Wysoka dokładność wymiarowa bloczków Ytong i Silka pozwala na stosowanie zaprawy o grub. 1-3 mm Szybszy montaż, ograniczony wpływ na izolacyjność ściany Zaprawa do cienkich spoin zimowa Silka-Ytong Zaprawa do wypełniania ubytków Silka-Ytong Zaprawa lekka Multipor

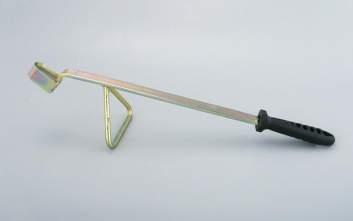

37 Narzędzia i akcesoria Ytong

38 SILKA MULTIPOR Co to jest Multipor? Gdzie i dlaczego warto go zastosować? Imię Xella i Polska Nazwisko Sp. (Widok->Nagłówek z o.o i Stopka) 38

39 Multipor mineralny materiał termoizolacyjny Płyty mineralne termoizolacyjne Multipor to: Ciepły materiał o niskim współczynniku przewodzenia ciepła λ D = 0,043 W/(mK) Lekki i prosty w obróbce materiał o gęstości objętościowej 115 kg/m 3 Materiał paroprzepuszczalny o oporze dyfuzyjny μ = 3 Materiał wodoodporny doskonale radzący sobie z wilgocią Materiał niepalny o klasie reakcji na ogień A1 39

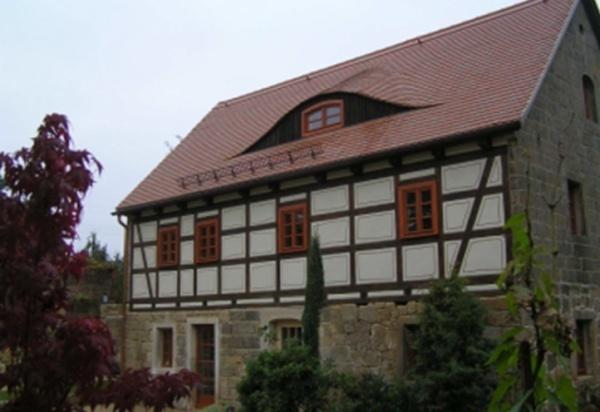

40 Kiedy zastosować Multipor? Gdy nie można wykonać izolacji od zewnątrz: obiekty zabytkowe wpisane do rejestru zabytków lub objęte ochroną konserwatorską; obiekty o wartości architektonicznej ze względu na ciekawy charakter fasady lub chęć zachowania oryginalnego wyglądu budynku; budynki z ograniczonym prawem własności; obiekty użytkowane czasowo budynki ogrzewane czasowo i/lub w nieregularnych okresach często, które wymagają możliwości szybkiego ogrzania.

41 Gdzie zastosować Multipor? Do izolacji ścian zewnętrznych od wewnątrz: Do izolacji termicznej i przeciwpożarowej stropów parkingów i garaży podziemnych: 41

42 Izolacja od wewnątrz bez paroizolacji System ocieplenia płytami Multipor od wewnątrz to: Brak konieczności stosowania folii paroizolacyjnej Proste wykonanie i montaż Powierzchnia łatwa w obróbce Możliwość różnego wykończenia powierzchni: Farba paroprzepuszczalna Gładź wapienna lub gipsowa Tynk cienkowarstwowy mineralny lub silikatowy Lekka zaprawa Multipor Sucha zabudowa (płyty gipsowe Fermacell)

43 Multipor montaż obciążeń Zastosowanie płaskiej kotwy metalowej umożliwia montaż lekkich obciążeń do 3 kg. Lekkie przedmioty do 6 kg mogą być mocowane przy użyciu kotew spiralnych o średnicy 4,5-5,0 mm. Stelaż teleskopowy można stosować do montażu bez kołków opraw oświetleniowych i lamp, czujników ruchu lub innych niewielkich urządzeń. Xella Polska Sp. z o.o

44 Jak działa Multipor? Wnętrze Na zewnątrz 1 2 Niska temperatura na styku izolacja-ściana Kondensacja pary wodnej Wnikanie pary wodnej 3 Odparowanie pary wodnej poprzez siły kapilarne Poprzez szybkie wysychanie, unikane jest gromadzenie się pary wodnej w długich okresach Rozkład temperatury Ilość skondensowanej pary

45 Multipor do ościeży 3 cm Do ocieplania glifów okienny stosuje się mineralne płyty izolacyjne Multipor o grubości 3 cm Są to elementy specjalnie przeznaczone do tego zastosowania

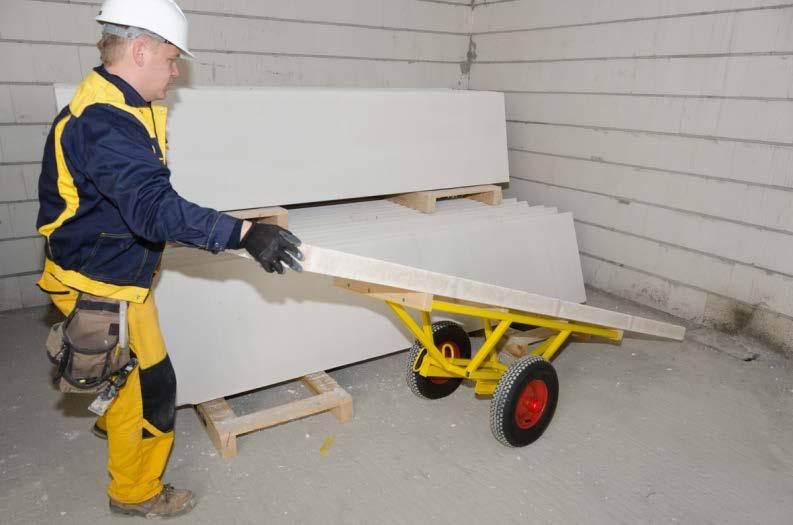

46 Skorzystaj z innowacyjnych technologii firmy Xella Bloki wielkoformatowe Silka Tempo Płyty Ytong Panel Płyty zbrojone ścienne, dachowe i stropowe Ytong

47 Ytong, Silka i Multipor w świecie BIM Rev-X pierwszy program w środowisku BIM od producenta materiałów w Polsce Nakładka na Autodesk Revit Samoinstalująca się biblioteka zawierająca wszystkie materiały Ytong, Silka i Multipor Darmowa aplikacja, do pobrania ze strony ytong-silka.pl Xella Polska Sp. z o.o

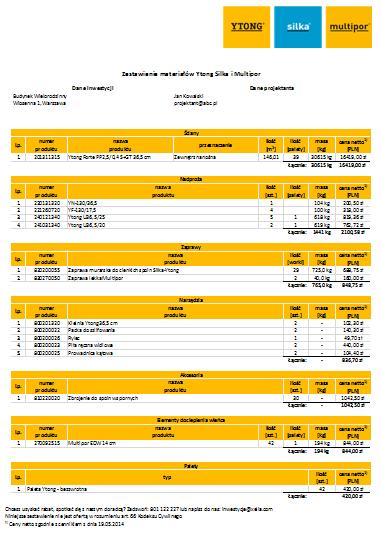

48 Rev-X ułatwia pracę Optymalny dobór rozwiązań ściennych Możliwość modelowania nadproży, wieńcy, filarków Generowanie zestawień materiałowych Xella Polska Sp. z o.o

49 SILKA MULTIPOR Obiekty referencyjne Silka, Ytong i Multipor Imię Xella i Polska Nazwisko Sp. (Widok->Nagłówek z o.o i Stopka) 49
