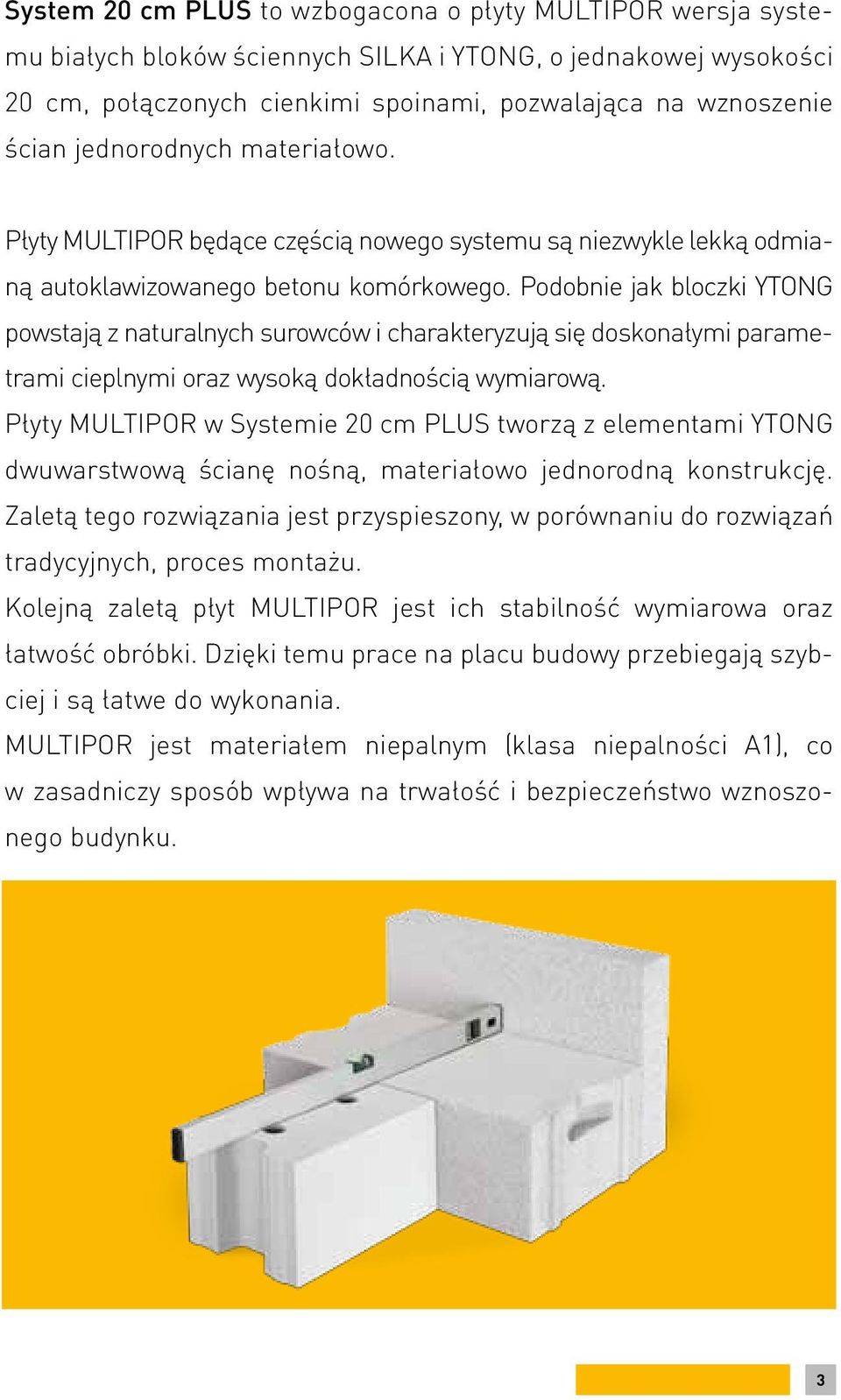

3 System 20 cm PLUS to wzbogacona o płyty MULTIPOR wersja systemu białych bloków ściennych SILKA i YTONG, o jednakowej wysokości 20 cm, połączonych cienkimi spoinami, pozwalająca na wznoszenie ścian jednorodnych materiałowo. Płyty MULTIPOR będące częścią nowego systemu są niezwykle lekką odmianą autoklawizowanego betonu komórkowego. Podobnie jak bloczki YTONG powstają z naturalnych surowców i charakteryzują się doskonałymi parametrami cieplnymi oraz wysoką dokładnością wymiarową. Płyty MULTIPOR w Systemie 20 cm PLUS tworzą z elementami YTONG dwuwarstwową ścianę nośną, materiałowo jednorodną konstrukcję. Zaletą tego rozwiązania jest przyspieszony, w porównaniu do rozwiązań tradycyjnych, proces montażu. Kolejną zaletą płyt MULTIPOR jest ich stabilność wymiarowa oraz łatwość obróbki. Dzięki temu prace na placu budowy przebiegają szybciej i są łatwe do wykonania. MULTIPOR jest materiałem niepalnym (klasa niepalności A1), co w zasadniczy sposób wpływa na trwałość i bezpieczeństwo wznoszonego budynku. 3

4 Płyty MULTIPOR mają szereg różnorodnych zastosowań. Mogą występować w konstrukcjach ścian zewnętrznych, dachów płaskich, dachów odwróconych i dachów zielonych. MULTIPOR może być także stosowany podczas renowacji obiektów zabytkowych o bardzo skomplikowanej elewacji oraz do adaptacji budynków przemysłowych na cele mieszkaniowe. System 20 cm PLUS łączy zalety bloków SILKA i YTONG z płytami MULTIPOR i jest najlepszym oraz najnowocześniejszym rozwiązaniem budowlanym proponowanym przez firmę Xella. Jego stosowanie gwarantuje optymalizację parametrów wznoszonych ścian i pozwala projektować budynki energooszczędne, a nawet pasywne. To także rozwiązanie ekonomiczne, bo budynki wzniesione w Systemie 20 cm PLUS charakteryzują się wysoką energooszczędnością i niskimi kosztami użytkowania. Naturalne składniki, z których powstają bloczki i płyty, a także właściwości ograniczające rozwój bakterii, grzybów czy pleśni, powodują, że ściany domów w Systemie 20 cm PLUS na zawsze pozostaną przyjazne dla zdrowia jego domowników. Niebagatelne znaczenie dla bezpieczeństwa i komfortu użytkowania budynku w Systemie 20 cm PLUS ma także doskonała odporność ogniowa bloków SILKA i YTONG oraz płyt MULTIPOR. Mniejsze nakłady czasu i pracy podczas wznoszenia budynku oraz mniejsze wydatki na użytkowanie domu w Systemie 20 cm PLUS są argumentami przeważającymi na korzyść murowania w Systemie 20 cm PLUS. 4

5 MULTIPOR w Systemie 20 cm PLUS MULTIPOR jest bardzo lekką odmianą autoklawizowanego betonu komórkowego. Przy gęstości ok. 115 kg/m 3 uzyskuje niezwykłe parametry cieplne współczynnik przewodzenia ciepła λ w przypadku płyt MULTIPOR wynosi 0,045 W/(m K). Dzięki tej właściwości płyt możliwe jest budowanie jednorodnych materiałowo ścian dwuwarstwowych YTONG + MULTIPOR - to pierwsze takie rozwiązanie na polskim rynku materiałów budowlanych. Innym rozwiązaniem Systemu 20 cm PLUS jest ściana dwuwarstwowa SILKA + MULTIPOR. Stosowanie jednorodnej materiałowo, dwuwarstwowej ściany zewnętrznej łączy w sobie doskonałą izolacyjność cieplną, z właściwościami materiałów konstrukcyjnych: wytrzymałością na ściskanie, niezmiennością w czasie kształtów i wymiarów, a także niepalnością. Płyty MULTIPOR są uzupełnieniem Systemu 20 cm. Dzięki ich zastosowaniu w konstrukcjach ścian, stropów i dachów, wykonanych z elementów z betonu komórkowego YTONG lub ścian wykonanych z bloków wapienno-piaskowych SILKA, uzyskujemy przegrody spełniające podwyższone wymagania termiczne. Pozwala to na projektowanie budynków niskoenergetycznych, a nawet pasywnych. 5

6 Zalecamy stosowanie Systemu 20 cm PLUS do konstruowania dwuwarstwowej ściany zewnętrznej YTONG + MULTIPOR. Taka ściana ma doskonałe parametry cieplne i gwarantuje wysoki komfort cieplny oraz niskie koszty eksploatacji budynku. W Systemie 20 cm PLUS ściany wewnętrzne zalecamy wykonywać z bloków wapienno piaskowych SILKA, które ze względu na doskonałą izolację akustyczną, akumulację cieplną i wyjątkową wytrzymałość gwarantują wysoką trwałość budynku oraz bezpieczeństwo i duży komfort jego użytkowania. Tab.1. Podstawowe właściwości płyt MULTIPOR Gęstość objętościowa około 115 kg/m 3 Wytrzymałość na ściskanie średnio 350 kpa Wytrzymałość na rozciąganie 80 kpa Klasa ognioodporności A1 (niepalne) Współczynnik oporu dyfuzyjnego pary wodnej μ = 3 Współczynnik przewodzenia ciepła λ 1) 0,045 W/(m K) 1) według Europejskiej Aprobaty Technicznej ETA-05/0093 6

7 7

8 Różne zastosowania płyt MULTIPOR Płyty MULTIPOR znajdują zastosowanie w wielu przypadkach. Najważniejsze segmenty zastosowań to: Jednorodne materiałowo, dwuwarstwowe ściany zewnętrzne Dachy strome w połączeniu z płytami dachowymi YTONG Stropy w połączeniu z płytami stropowymi YTONG Dachy płaskie, balkony, tarasy, dachy zielone, stropy garażowe budynków hotelowych Renowacja budynków zabytkowych Adaptacja budynków przemysłowych na cele mieszkaniowe. 8

9 1. Jednorodne materiałowo, dwuwarstwowe ściany zewnętrzne Ściana w Systemie 20 cm PLUS, czyli połączenie ściany zewnętrznej z YTONGa lub SILKI z płytą MULTIPOR jako drugą warstwą wznoszonego muru, przekonuje do stosowania przez masywną, stabilną konstrukcję, całkowitą niepalność materiałów, doskonałe parametry cieplne i dyfuzję pary wodnej. 2. Renowacje Płyty MULTIPOR stosuje się podczas remontu domów jednorodzinnych, kamienic, a także podczas renowacji budynków zabytkowych o skomplikowanej fasadzie lub podczas adaptacji budynków przemysłowych na cele mieszkaniowe, czyli wszędzie tam, gdzie jedyną możliwością poprawienia parametrów cieplnych budynku jest zastosowanie płyt od wewnątrz. MULTIPOR może być wykorzystywany na ścianach murowanych we wszystkich technologiach budowlanych bez konieczności stosowania folii paroizolacyjnej. 3. Stropy w połączeniu z płytami dachowymi YTONG Stosowanie całkowicie niepalnych płyt MULTIPOR daje gwarancję bezpieczeństwa w piwnicach, garażach naziemnych i podziemnych. 4. Dachy płaskie, balkony, tarasy, dachy zielone, stropy garażowe budynków hotelowych Płyty MULTIPOR jako uzupełnienie obciążonych i nie obciążonych konstrukcji z betonu lub płyt żelbetowych. Szczególnie nadają się do konstrukcji dachowych o wysokich wymaganiach ognioodporności i wytrzymałości na ściskanie. Można je także stosować do dachów o lekkiej konstrukcji z pokryciem z blachy trapezowej lub konstrukcji drewnianych. 5. Dachy strome w połączeniu z płytami dachowymi YTONG Płyty MULTIPOR mogą być wykorzystywane jako uzupełnienie masywnych konstrukcji z betonu komórkowego albo płyt żelbetowych, a także dachów o lekkiej konstrukcji z pokryciem z blachy trapezowej lub konstrukcji drewnianych. 9

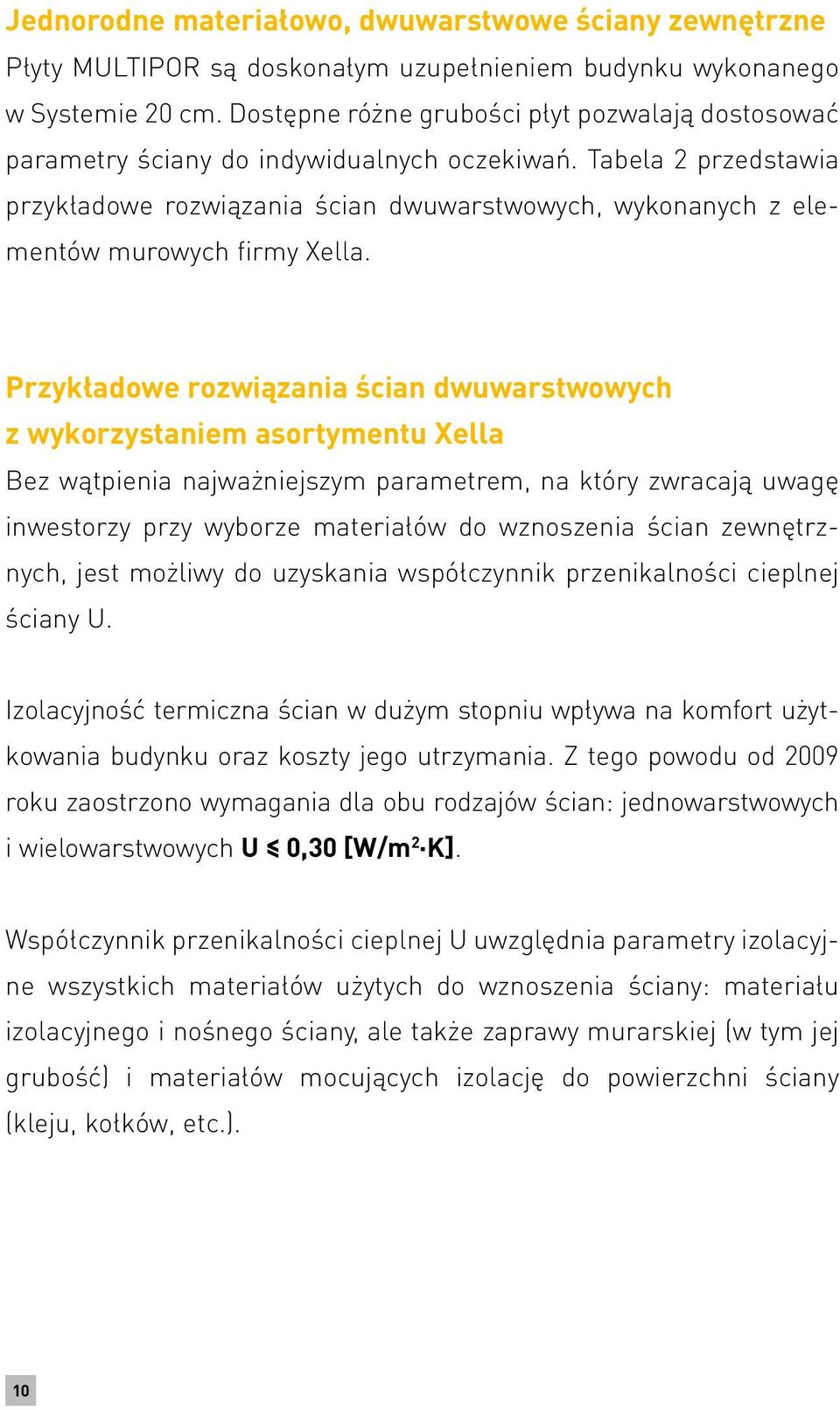

10 Jednorodne materiałowo, dwuwarstwowe ściany zewnętrzne Płyty MULTIPOR są doskonałym uzupełnieniem budynku wykonanego w Systemie 20 cm. Dostępne różne grubości płyt pozwalają dostosować parametry ściany do indywidualnych oczekiwań. Tabela 2 przedstawia przykładowe rozwiązania ścian dwuwarstwowych, wykonanych z elementów murowych firmy Xella. Przykładowe rozwiązania ścian dwuwarstwowych z wykorzystaniem asortymentu Xella Bez wątpienia najważniejszym parametrem, na który zwracają uwagę inwestorzy przy wyborze materiałów do wznoszenia ścian zewnętrznych, jest możliwy do uzyskania współczynnik przenikalności cieplnej ściany U. Izolacyjność termiczna ścian w dużym stopniu wpływa na komfort użytkowania budynku oraz koszty jego utrzymania. Z tego powodu od 2009 roku zaostrzono wymagania dla obu rodzajów ścian: jednowarstwowych i wielowarstwowych U 0,30 [W/m 2 K]. Współczynnik przenikalności cieplnej U uwzględnia parametry izolacyjne wszystkich materiałów użytych do wznoszenia ściany: materiału izolacyjnego i nośnego ściany, ale także zaprawy murarskiej (w tym jej grubość) i materiałów mocujących izolację do powierzchni ściany (kleju, kołków, etc.). 10

11 System 20 cm PLUS pozwala na optymalizację tego zagadnienia. Ściany zewnętrzne wymurowane z bloczków YTONG i płyt MUTIPOR wykonane są z tego samego materiału betonu komórkowego. Łączą zatem w sobie cechy ściany jedno- i dwuwarstwowej. Wykazują się one doskonałą współpracą materiałów, nie występują w nich mostki termiczne, a jednocześnie umożliwiają osiągnięcie bardzo dobrych parametrów termoizolacyjnych oraz mają dobre własności akumulacyjne ciepła. Zastosowanie Systemu 20 cm PLUS umożliwia uzyskanie współczynnika izolacyjności cieplnej nawet na poziomie U = 0,11 [W/m 2 K] (tabela 2), co jest niezwykle ważne w perspektywie zaostrzających się przepisów prawa budowlanego, wprowadzenia Unijnej Dyrektywy 11

12 EPBD oraz rozwijającego się trendu energooszczędności. Co ważne, warstwa zewnętrzna MULTIPOR wspomaga akumulację cieplną w bloczkach YTONG zapobiega oddawaniu zakumulowanego ciepła na zewnątrz budynku. To z kolei dodatkowo poprawia warunki użytkowania domu oraz przyczynia się do oszczędności energii niezbędnej do jego ogrzania. System 20 cm PLUS pozwala na wybór, pomiędzy ścianami spełniającymi wymagania normowe, wymagania dla budynków energooszczędnych (U 0,20 [W/m 2 K]), a nawet dla budynków pasywnych. 12

13 Wymagania normowe Tab. 2. Współczynniki przewodności cieplnej U [W/(m 2 K)] ścian z wykorzystaniem asortymentu XELLA w porównaniu z obecnymi wymaganiami normowymi. Wartość współczynnika U [W/(m 2 K)] dla ścian z materiałów Xella MULTIPOR SILKA YTONG SILKA E 0 cm 5 cm 6 cm 8 cm 10 cm 12 cm 14 cm 16 cm 18 cm 20 cm E15 2,21 0,64 0,56 0,45 0,37 0,32 0,28 0,25 0,22 0,20 E18 1,78 0,60 0,53 0,43 0,36 0,31 0,27 0,24 0,22 0,20 E24 1,61 0,58 0,51 0,42 0,35 0,30 0,27 0,24 0,22 0,20 YTONG PP1.5/ ,0 cm 0,30 0,23 0,21 0,20 0,18 0,17 0,16 0,15 0,14 0,13 36,5 cm 0,25 0,20 0,19 0,17 0,16 0,15 0,14 0,13 0,12 0,12 40,0 cm 0,23 0,18 0,18 0,16 0,15 0,14 0,13 0,13 0,12 0,11 YTONG ENERGO PP2/ ,0 cm 0,37 0,26 0,25 0,22 0,20 0,19 0,17 0,16 0,15 0,14 36,5 cm 0,25 0,20 0,19 0,17 0,16 0,15 0,14 0,13 0,12 0,12 48,0 cm 0,19 0,16 0,15 0,14 0,13 0,13 0,12 0,11 0,11 0,10 YTONG PP2/0.4 24,0 cm 0,43 0,29 0,27 0,24 0,22 0,20 0,18 0,17 0,16 0,15 30,0 cm 0,35 0,25 0,24 0,21 0,20 0,18 0,17 0,15 0,14 0,14 36,5 cm 0,29 0,22 0,21 0,19 0,18 0,16 0,15 0,14 0,13 0,13 40,0 cm 0,26 0,20 0,19 0,18 0,17 0,15 0,14 0,14 0,13 0,12 YTONG PP4/0.6 24,0 cm 0,60 0,36 0,33 0,29 0,26 0,23 0,21 0,19 0,18 0,16 30,0 cm 0,49 0,32 0,30 0,26 0,23 0,21 0,19 0,18 0,17 0,15 36,5 cm 0,41 0,28 0,26 0,24 0,21 0,20 0,18 0,17 0,16 0,15 40,0 cm 0,37 0,26 0,25 0,22 0,20 0,19 0,17 0,16 0,15 0,14 Zielony U 0,30 [W/(m 2 K)] Czerwony U > 0,30 [W/(m 2 K)] 13

14 Renowacja budynków zabytkowych Płyty MULTIPOR można stosować także w przypadku renowacji budynków zabytkowych o skomplikowanej elewacji oraz do adaptacji budynków przemysłowych na cele mieszkaniowe. Płyty MULTIPOR stanowią wówczas cienką warstwę wewnętrzną, poprawiającą parametry cieplne istniejącej ściany. Po wbudowaniu płyt nie ma konieczności stosowania paroizolacji. 14

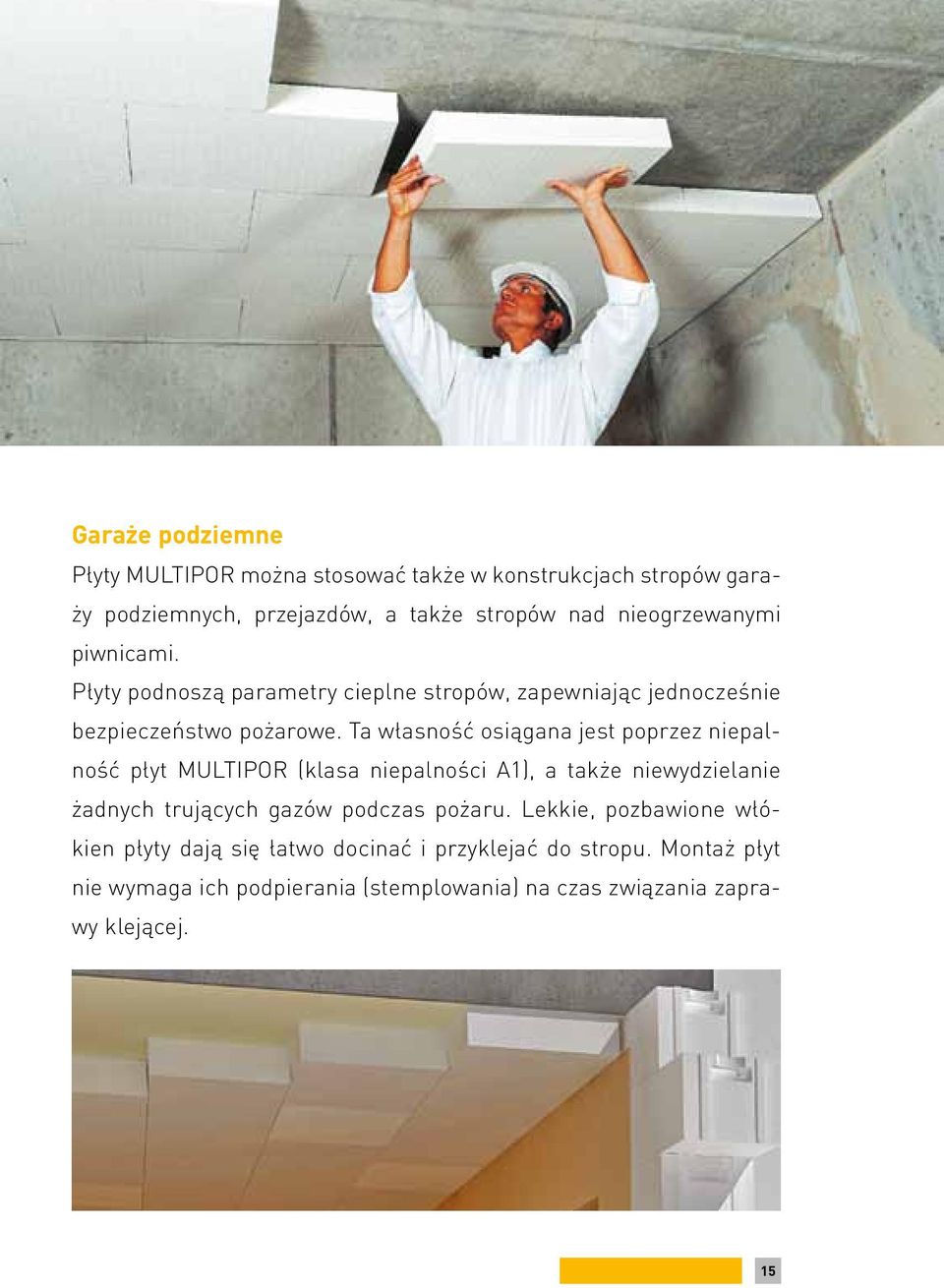

15 Garaże podziemne Płyty MULTIPOR można stosować także w konstrukcjach stropów garaży podziemnych, przejazdów, a także stropów nad nieogrzewanymi piwnicami. Płyty podnoszą parametry cieplne stropów, zapewniając jednocześnie bezpieczeństwo pożarowe. Ta własność osiągana jest poprzez niepalność płyt MULTIPOR (klasa niepalności A1), a także niewydzielanie żadnych trujących gazów podczas pożaru. Lekkie, pozbawione włókien płyty dają się łatwo docinać i przyklejać do stropu. Montaż płyt nie wymaga ich podpierania (stemplowania) na czas związania zaprawy klejącej. 15

16 Dachy strome w połączeniu z płytami stropowymi YTONG System MULTIPOR może być stosowany w konstrukcji dachów stromych budynku wykonanych z płyt ze zbrojonego betonu komórkowego YTONG. Taka konstrukcja jest niepalna i posiada wyjątkowe własności energooszczędne. 16

17 Pozostałe zastosowania Płyty MULTIPOR dzięki swoim właściwościom można stosować: W konstrukcjach płyt balkonowych, tarasów i dachów zielonych Jako obmurowanie pionów wentylacyjnych Jako ocieplenie konstrukcji wieńca. Dostępny asortyment MULTIPOR Płyty MULTIPOR są produkowane w różnych grubościach. Grubość płyty ma znaczenie dla parametrów cieplnych ściany, które chcemy uzyskać. Im cieplejsza ma być ściana, tym większą grubość płyty MULTIPOR trzeba wybrać. Płyty MULTIPOR Długość [mm] 600 Szerokość [mm] 390 Grubości [mm] 50; 60; 80; 100; 120; 140; 160; 180; 200 Tolerancje wymiarowe [mm] 2 17

18 Paca zębata Podstawowe zasady wykonawstwa Płyty MULTIPOR wznoszone są równocześnie z częścią nośną muru lub mocowane do podłoża za pomocą zaprawy Płaszczyzna podłoża musi być oczyszczona, wyrównana Zaprawa nanoszona jest za pomocą pacy zębatej na całą powierzchnię bloczka Grubość warstwy zaprawy powinna wynosić około 8 mm Zużycie zaprawy wynosi 2,5 3,0 kg/m 2. Ze wględu na ssanie wiatru w ścianach zewnętrznych wymagane jest użycie kołków mocujących. Do montażu płyt MULTIPOR zaleca się stosować narzędzia murarskie, takie jak: Piła widiowa Paca zębata do nakładania zaprawy (zęby o głębokości 10 mm) Paca do szlifowania. Piła widiowa Paca do szlifowania 18
