1 NC 90 STH HES (High Energy Saving) Okna i drzwi rozwierne

2 TYLKO METRA PROPONUJE KOMPLETNY PRODUKT OBSŁUGA BLISKA KLIENTOWI Pomoc na każdym etapie zakupu: od wyboru, instalacji, po czyszczenie, aż po historyczne zidentyfikowanie Twoich systemów okiennodrzwiowych. DESIGN I STYL Szeroki wybór systemów okienno-drzwiowych METRA nada charakteru zarówno tradycyjnym, jak i nowoczesnym pomieszczeniom a w przypadku restaurowanych budynków pozwoli na zachowanie ich oryginalnych form. Wąskie profile najnowszych propozycje pozwalają na większy przepływ swiatła. STYLOWE DODATKI Szeroka gama stylowych dodatków firmy METRA, współgrających z liniami o wyjątkowym stylu, które zaspokoją najbardziej wyszukane potrzeby estetyczne klienta oraz idealnie dopasują się do każdego pomieszczenia. Akcesoria METRA zapewnią wysoką jakość Twoich okien. WYKOŃCZENIA Różnorodne, wytrzymałe i chromatycznie zaskakujące. Od metalizowanych po piaskowe wykończenia z naturalnego drewna i aluminium. WYBÓR ALUMINIUM Aluminium jest w coraz większym stopniu obecny w naszym życiu: od puszki po wagon szybkiego pociągu. Estetyczny, plastyczny, wytrzymały i 100% recyklingowany, wyraźnie lepszy od innych materiałów. GREEN METRA to firma, której działalność ma niski wpływ na środowisko naturalne a sprzedawane produkty charakteryzują się wysoką zawartością ekologicznych składników. PUNKT SPRZEDAŻY METRA Punkt sprzedaży Metra jest miejscem, do którego ludzie przychodzą realizować swoje marzenia.

3

4 Okna i drzwi rozwierne NC 90 STH HES (High Energy Saving) Dla tych, którzy pragną komfortowe a zarazem energooszczędne i ekologiczne mieszkanie, METRA proponuje idealne rozwiązanie: system NC 90 STH HES. Materiały recyklingowane, znakomita wydajność, szeroka gama dostępnych wykończeń oraz wyższa oszczędność energii, czynią z systemu NC 90 STH HES idealne rozwiązanie na każdą potrzebę. Kiedyś innowacją było cięcie termiczne, dzisiaj jest nią NC 90 STH HES.

5 Zalety Izolacja akustyczna i termiczna Szeroki wybór wykończeń Design na wysokim poziomie Wytrzymałość i stabilność strukturalna Łatwa konserwacja Trwałość i długa żywotność Materiały recyklingowane Energooszczędność Zastosowanie Mieszkania prywatne i/lub budynki publiczne Możliwość połączenia z systemem fasad Charakterystka techniczna Wymiary profilu: Głębokość ramy stałej: 90 mm Głębokość skrzydła: 100 mm Szczelność na powietrzę-wodę-wiatr: złącze otwarte (okna i drzwi balkonowe) Grubość szyb: od 22 do 83 mm Linie estetyczne Piana (BL) i sagomata (SL) Rozwiązania techniczne Ukryte Otwierane na zewnątrz Przekrój Sposoby otwierania Okna: Drzwi balkonowe: 2 skrzydła 1 skrzydło rozwiernouchylne Vasistas 2 skrzydła otwierane do wewnątrz 2 skrzydła otwierane do wewnątrz Wykończenia Wybór wykończenia powierzchniowego lub obróbki z pewnością neleży do najciekawkszego i najbardziej twórczego moment przy zakupie aluminiowych okien i drzwi firmy METRA. Wykończenia powierzchniowe składają się z naturalnych barwników o zerowym wpływie na środowisko, o nadzwyczajnej estetyce i wytrzymałości. Są to lakiery oksydowane matowe, z połyskiem, z ekstra połyskiem lub z efektem drewna lub piaskowania, wspaniałe do oglądania i w dotyku. Elementy wzornicze Klamki i zawiasy. Uzupełnienia i akcesoria wzornicze mają zastosowanie we wszystkich systemach METRA dla budownictwa. Współczesne formy wyjątkowego i ekskluzywnego stylu, zaprojektowane w celu dodania wartości w najmniejszych szczegółach każdemu rodzajowi pomieszczenia, aby współgrać w wielkiej harmonii estetycznej i funkcjonalnej ze stolarka drzwiową. Materiały recyklingowane W centrum uwagi systemu NC 90 STH HES jest recylking materiału. Nie chodzi tylko o użycie aluminium, który jest materiałem 100% recyklingowanym, ale również zastosowanie przetworzonych artykułów, tworząc w ten sposób system przyjazny środowisku.

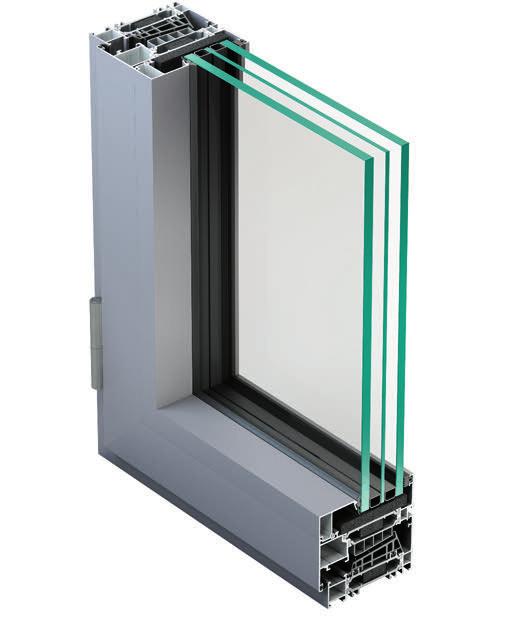

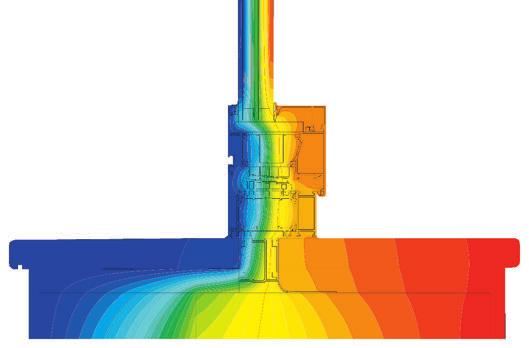

6 Technologia NC 90 STH HES jest idealnym rozwiązeniem dla tych którzy pragną ekologiczne i energooszczędne, a zarazem komfortowe mieszkanie. 4 13,6 C -10 C +20 C 2 16,1 C Jakość METRA 1 Rama stała 2 - Skrzydło 3 Klipsy dostępne w różnych rozmiarach w zależnośći od grubości szyby 4 Szyba izolująca jednokomorowa (szyba zespolona)lub dwukomorowa (potrójna szyba zespolona) 5 Uszczelka obwodowa EPDM 6 - Listewki poliamidowe 6.6 wzmocnione włóknem szklanym 25% oraz specjalnie zaprojektowana izolacja w celu zmniejszenia strat ciepła 7 Uszczelka centralna złącze otwarte 8 Uszczelka przylgowa wewnętrzna EPDM 9 Specjalna uszczelka izolująca pod szybę Klasa Gold Finestra Qualità CasaClima Ogrzewanie i chłodzenie mieszkania często wiąże się z dużą stratą energetyczną jak i ekonomiczną, aby temu zapobiec należy dokonać pewnych zmian w projekcie budowlanym. Stosowanie wyrobów i akcesoriów marki METRA zapewni Ci bezpieczeństwo używania materiałów posiadających optymalne właściwości i trwałość w czasie. Systemy METRA zostały certyfikowane przez najważniejsze, europejskie laboratoria testowe, otrzymując najwyższe oceny wydajności. Aby być pewnym, wybieraj profile oryginalne, łatwo rozpoznawalne przez znak M znajdujący się po wewnętrznej stronie okna i na każdym z akcesoriów. Należy pamiętać o tym, że akcesoria stanowią integralną czć systemu i tylko z oryginalnymi akcesoriami METRA możesz otrzymać wysoką wydajno. Oprócz tego METRA jest jednym z pierwszych przedsiębiorstw włoskich, które otrzymało znak fabryczny na wyroby własne, aby zapewnić rozpoznawalność i ochronę konsumenta. METRA SPA modello: NC90STH HES Gold A B codice: Gold QualitätsFenster FinestraQualità Gold W odpowiedzi na tą potrzebę Metra stworzyła NC 90 STH HES, pierwsze okno wykonane całkowicie z aluminium, które otrzymało prestiżowe oznaczenie Finestra Qualità Casa- Clima w klasie Gold. Jakość systemów METRA jest zabezpieczona oprócz tego, również przez certyfikowane procesy produkcyjne znaku europejskiego oraz przez systemy jakości zakładowej certyfikowanej przez RINA na podstawie norm ISO 9001: Oznaczenie, przyznane przez Agencję CasaClima, gwarantuje wysoką jakość energetyczną okna oraz profesjonalny montaż ościeżnicy i ramy stałej, zgodnie z normą.

7 NC 90 STH HES (High Energy Saving) Certyfikat wydajności Wodoszczelność EN EN System okienno-drzwiowy METRA, przy wietrze wiejącym z prędkością 147 Km/h (1050Pa) zachowuje szczelność na wodę. Ciśnienie próbne (0Pa) (50Pa) (100Pa) (150Pa) (200Pa) (250Pa) (300Pa) (450Pa) (600Pa) (900Pa) km/h Klasa 0 1A 32,2 2A 45,53 3A 55,77 4A 64,39 5A 72 6A 78,87 7A 96,59 8A 111,54 9A 136,6 E900 System okienno-drzwiowy jest w stanie zapobieć infiltracji wody, nawet przy znacznej różnicy ciśnienia na zewnątrz i wewnątrz pomieszczenia. Przepuszczalność powietrza EN EN System okienno-drzwiowy METRA, przy wietrze wiejącym z prędkością 125 Km/h (750Pa), przeszedł pozytywnie test na przepuszczalność powietrza (150Pa) (300Pa) (600Pa) (600Pa) Typowa dla zamkniętych okien i drzwi infiltracja powietrza przy róznicy ciśnień wewnątrz i na zewnątrz pomieszczenia; im mniejsza przepuszczalność powietrza, tym lepsza jakość systemu. Odporność na obciążenie wiatrem EN EN System okienno-drzwiowy, przy prędkości wiatru równej 182,14 Km/h (1600Pa) nie poniósł żadnych trwałych uszkodzeń ani deformacji. Wartość ciśnienia próbnego Ugięcie Klasa (400Pa) (800Pa) (1200Pa) (1600Pa) (2000Pa) (>2000Pa) A ( 1/150) B ( 1/200) C ( 1/300) Exxx Zdolność okien i drzwi do zachowania dopuszczalnej deformacji i pierwotnych właściwości, nawet przy dużym obciążeniu, jest niezmiernie ważna dla bezpieczeństwa ich użytkowników. Właściwości akustyczne EN ISO 140-3, EN ISO System okienno-drzwiowy METRA jest w stanie stłumić hałas o natężeniu 43dB. Aż do 43 db Wskaźnik izolacyjny systemu okienno-drzwiowego dochodzi do 43 db. Współczynnik przenikania ciepła System okienno-drzwiowy METRA otrzymał klasę gold prestiżowego oznaczenia CasaClima. Uf W/m 2 K Uw W/m 2 K* * Okna 1 skrzydło 1230 x 1480 mm; vetro: Ug=0.6 W/m 2 K, psi=0.045 W/m K s Współczynnik przenikania ciepła U określa ile energii przenika przez metr kwadratowy przegrody w czasie jednej sekundy, gdy różnica między temperaturą na zewnątrz i wewnątrz wynosi 1 stopień Celsjusza. Jednostką pomiaru współczynnika przenikania ciepła jest W/m2 K. Odporność systemu na włamanie EN EN 1630 Okna i drzwi METRA skutecznie wytrzymują próby włamania. Klasa odporności WK1 WK2 WK3 System okienno-drzwiowy skutecznie wytrzymuje próby włamania zarówno przy użyciu siły fizycznej jak i specjalnych narzędzi. Siła operacyjna EN System okienno-drzwiowy METRA otwiera się przy użyciu minimalnego wysiłku. Klasa Klasa 0 Klasa 1 Klasa N 30 N Okna i drzwi zezwalają na łatwe i nie wymagające użycia dużej siły otwieranie. Właściwości mechaniczne EN EN Okna i drzwi METRA są wytrzymałe na obciążenia, stałe deformacje i uszkodzenia. Klasa Klasa 0 Klasa 1 Klasa 2 Klasa 3 Klasa 4 System okienno-drzwiowy jest odporny na obciążenia, stałe deformacje oraz skręcenia statyczne, które mogłyby zakłócić jego prawidłowe funkcjonowanie. Odporność na wielokrotne otwieranie i zamykanie EN EN Okna i drzwi METRA charakteryzują się dużą wytrzymałością na wielokrotne otwaranie i zamykanie ( cykli) Okna i drzwi Tylko drzwi Klasa/Ilość cykli Duża wytrzymałość systemu na wielokrotne otwieranie i zamykanie. Odporność na uderzenie (BADANIE WYKONANE PRZY ZASTOSOWANIU CIAŁA STAŁEGO) EN System okienno-drzwiowy METRA jest wyjątkowo odporny na uderzenia. Wysokość upadku Klasa 200 mm 300 mm 450 mm 700 mm 950 mm Wytrzymałość okna na przypadkowe uderzenia.

8 Fasady Okna i drzwi rozwierne Okna i drzwi aluminiowo-drewniane Okna i drzwi przesuwne Drzwi wewnętrzne Balkony Werandy Systemy zaciemniające Zastosowania fotowoltaiczne Akcesoria i dodatki wzornicze Wykończenia i powłoki lakiernicze METRA S.p.A. Via Stacca, Rodengo Saiano (BS) Italia Tel Fax servizioclienti@metra.it - METRA POLAND ALUMINIUM Sp. z o.o. Urzut, Al. Katowicka Młochów k/nadarzyna Tel Fax METRA używa do swojej dokumentacji papieru ekologicznego oraz wyrobów do druku o niskim wpływie na środowisko. Dokumentację METRA Broszury NC 90 STH HES - Polski Wydanie: 05/2016
