1 FRANGISOLE Osłony przeciwsłoneczne Systemy zaciemniające

2 METRA. STYL KTÓRY NADA WARTOŚCI TWOJEMU POMIESZCZENIU METRA. Design, Kolor, Emocje. Włoski styl, którego wszyscy nam zazdroszczą. Systemy METRA zostały zrealizowane, aby zaspokoić jakąkolwiek potrzebę konstrukcyjną i estetyczną klienta, zapewniając komfort i bezpieczeństwo Twoim pomieszczeniom. Szeroka gama kolorów, akcesoriów, modne dodatki, zabezpieczenia antywłamaniowe, automatyka i ergonomia. Izolacja termiczna oraz certyfikat (Posa Clima), gwarantuje trwałość i oszczędność energetyczną. Kiedy myślimy o domu, wyobrażamy sobie okna i drzwi Metra.

3 Estetica della struttura Sezione orizzontale Tecnologia 1 - Montante 2 - Guarnizioni per vetri in EPDM (Dutral) 3 - Distanziale 4 - Pressore 5 - Cartella 6 - Doppio vetro con intercapedine 1 Finestre Osłony przeciwsłoneczne a battentep Frangisole METRA

4 TYLKO METRA PROPONUJE KOMPLETNY PRODUKT OBSŁUGA BLISKA KLIENTOWI Pomoc na każdym etapie zakupu: od wyboru, instalacji, po czyszczenie, aż po historyczne zidentyfikowanie Twoich systemów okiennodrzwiowych. DESIGN I STYL Szeroki wybór systemów okienno-drzwiowych METRA nada charakteru zarówno tradycyjnym, jak i nowoczesnym pomieszczeniom a w przypadku restaurowanych budynków pozwoli na zachowanie ich oryginalnych form. Wąskie profile najnowszych propozycje pozwalają na większy przepływ swiatła. STYLOWE DODATKI Szeroka gama stylowych dodatków firmy METRA, współgrających z liniami o wyjątkowym stylu, które zaspokoją najbardziej wyszukane potrzeby estetyczne klienta oraz idealnie dopasują się do każdego pomieszczenia. Akcesoria METRA zapewnią wysoką jakość Twoich okien. WYKOŃCZENIA Różnorodne, wytrzymałe i chromatycznie zaskakujące. Od metalizowanych po piaskowe wykończenia z naturalnego drewna i aluminium. WYBÓR ALUMINIUM Aluminium jest w coraz większym stopniu obecny w naszym życiu: od puszki po wagon szybkiego pociągu. Estetyczny, plastyczny, wytrzymały i 100% recyklingowany, wyraźnie lepszy od innych materiałów. GREEN METRA to firma, której działalność ma niski wpływ na środowisko naturalne a sprzedawane produkty charakteryzują się wysoką zawartością ekologicznych składników. PUNKT SPRZEDAŻY METRA Punkt sprzedaży Metra jest miejscem, do którego ludzie przychodzą realizować swoje marzenia.

5 Osłony przeciwsłoneczne Frangisole METRA

6 Osłony przeciwsłoneczne Frangisole METRA Osłony przeciwsłoneczne Frangisole METRA charakteryzują się wyjątkowym współczesnym i nowoczesnym stylem. Nowa seria Osłon przeciwsłonecznych to więcej niż narzędzie służące do ochrony przed słońcem: mogą być stosowane począwszy od budynków do domów prywatnych podkreślając walory estetyczne wszystkich form architektonicznych. Każda typologia otoczenia staje się przytulniejsza i bardziej widoczna przy wyborze pomiędzy światłem, półcieniem i ciemnością, o jakiejkolwiek godzinie dnia a wszystko w wyjątkowo prosty sposób. Umieszczenie paneli fotowoltaicznych w lamelach zapewni produkcję czystej energii o niewielkim wpływie na środowisko. Osłony przeciwsłoneczne posiadają takie same wykończenia jak systemy METRA, natomiast cała automatyka może być sterowana przy pomocy systemu domotyki. Korzyści Ochrona przed nadmiernym nagrzewaniem Ochrona przed utratą energii w godzinach nocnych Oszczędność energii Domotyka Elastyczna konfiguracja Recyrkulacja powietrza i wentylacja Zastosowania mieszkania prywatne i budynki użyteczności publicznej łączenie z systemami fasad Ciche funkcjonowanie Wewnętrzny komfort akustyczny Minimalne prace związane z utrzymaniem

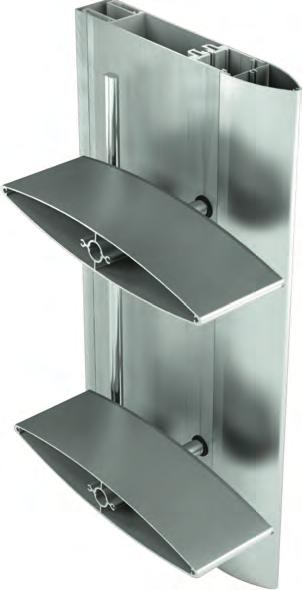

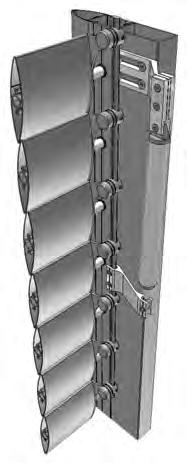

7 Technologia Profil pokrywający, wewnętrzny, nośny 2 - Słupek 3 - Profil pokrywający, zewnętrzny, nośny 4 - Oś obrotowa 5 - Lamela eliptyczna 6 - Drążek łączący do napędu lamel Jakość METRA Stosowanie wyrobów i akcesoriów marki METRA zapewni Ci bezpieczeństwo używania materiałów posiadających optymalne własciwości i trwałość w czasie. Systemy METRA zostały scertyfikowane przez najważniejsze, europejskie laboratoria próbne, otrzymując najwyrzsze oceny wydajności. Aby być pewnym, wybieraj profile oryginalne, łatwo rozpoznawalne przez znak M znajdujący się po wewnętrznej stronie okna i na każdym z akcesoriów. Pamietaj o tym, że akcesoria stanowią integralną część systemu i tylko z oryginalnymi akcesoriami METRA możesz otrzymać wysoką wydajność. Oprócz tego METRA znajduje się w czołówce przedsiębiorstw włoskich, które otrzymało znak fabryczny na wyroby własne aby ułatwić ich rozpoznawalność i ochronę konsumenta. Jakość systemów METRA jest zabezpieczona oprócz tego, równierz przez certyfikowane procesy produkcyjne znaku europejskiego oraz przez systemy jakości zakładowej certyfikowanej przez IGQ-IQNET na podstawie norm ISO 9001: Osłony przeciwsłoneczne Frangisole METRA

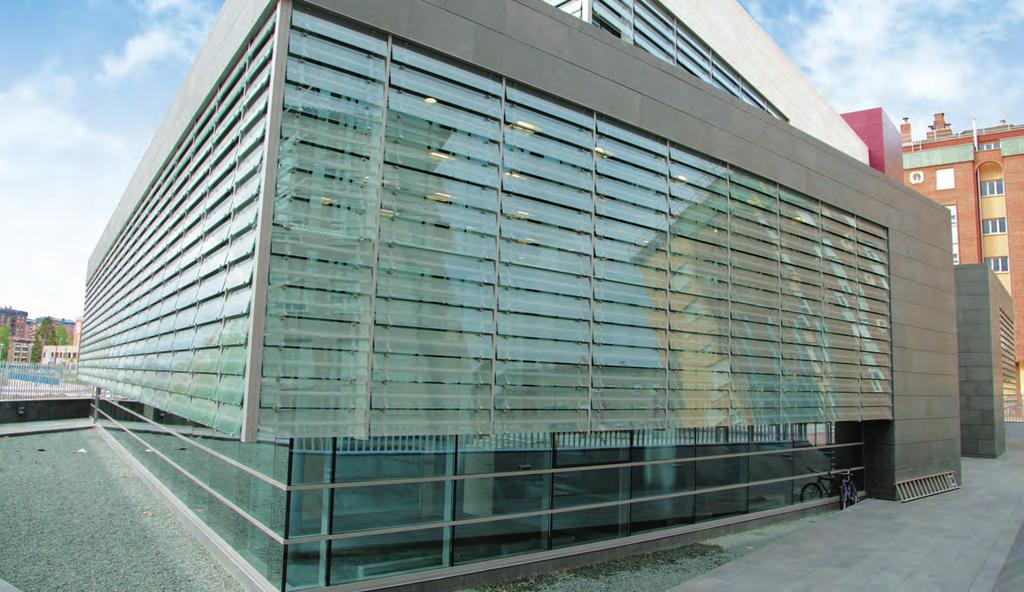

8 Rodzaje D1 - Poziome osłony przeciwsłoneczne Frangisole. Stałe lub zmienne kąty. Mogą być łączone ze ścianami fasadowymi METRA Poliedra-Sky 50 i ze ścianami murowanymi. D3 - Poziome osłony przeciwsłoneczne Frangisole. Stałe lub zmienne kąty. Mogą być łączone frontalnie lub z boku do murowanych ścian i do stalowych podkonstrukcji. D5 - Poziome osłony przeciwsłoneczne Frangisole. Stałe lub zmienne kąty. Mogą być łączone frontalnie lub z boku do murowanych ścian i do stalowych podkonstrukcji. D2 - Poziome, komórkowe osłony przeciwsłoneczne Frangisole. Stałe lub zmienne kąty. Mogą być łączone ze ścianami fasadowymi METRA i ze ścianami murowanymi. D4 - Poziome osłony przeciwsłoneczne Frangisole do podkonstrukcji. Stałe lub zmienne kąty. D6 - Poziome osłony przeciwsłoneczne Frangisole do podkonstrukcji. Stałe lub zmienne kąty.

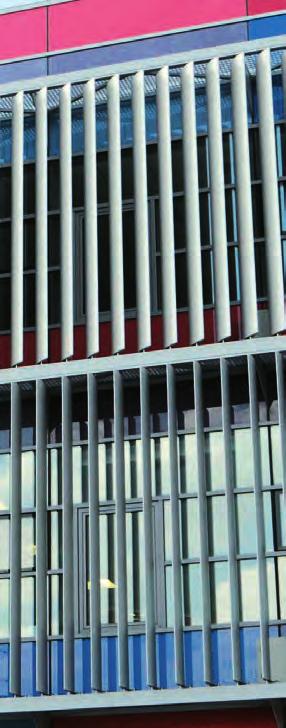

9 D7 - Poziome osłony przeciwsłoneczne Frangisole. Stałe kąty. D8 - Poziome osłony przeciwsłoneczne montowane do podkonstrukcji. Stałe kąty. D9 - Poziome osłony przeciwsłoneczne Frangisole do podkonstrukcji. Stałe kąty D10 - Poziome osłony przeciwsłoneczne Frangisole mocowane na stałe do podkonstrukcji. D11 - Pionowe osłony przeciwsłoneczne Frangisole. Stałe lub zmienne kąty. Montowane frontalnie lub z boku do ścian murowanych i do stalowych podkonstrukcji. D12 - Pionowe osłony przeciwsłoneczne Frangisole do podstruktur. Stałe kąty. D13 - Pionowe, przesuwne osłony przeciwsłoneczne Frangisole. 9Osłony przeciwsłoneczne Frangisole METRA

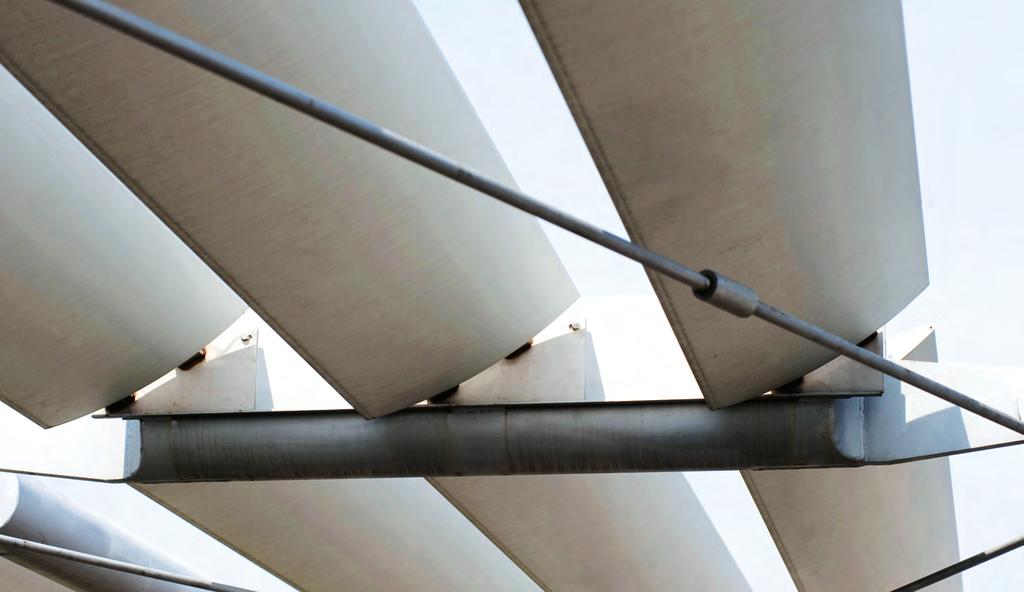

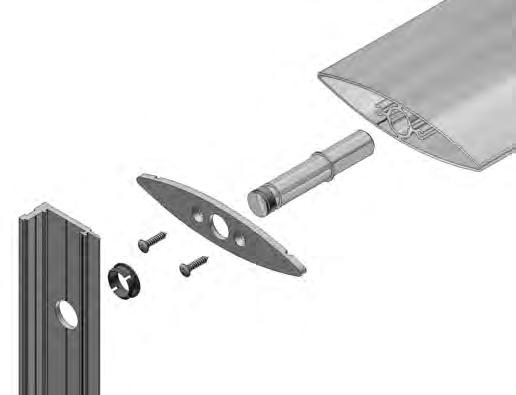

10 Charakterystyki Rozwiązania METRA opierają się na jednej zasadzie konstrukcyjnej, która stanowi bazę dla 13 typologii, zapewniając wszystkie możliwości konstrukcyjne: lamela z wytłaczanego aluminium, dwa trzpienie ze stali nierdzewnej, które ustawiają się w taki sposób, aby umieścić się w gnieździe centralnym lameli i pozostają zablokowane przez aluminiowe zaślepki boczne, aby wykorzystać wszystkie możliwości istniejące już wykończeń. Lamele 1- z wytłaczanego aluminium, o przekroju eliptycznym i różnych szerokościach: 100, 150, 200, 250, 300, 350, 400 i 450 mm, dostarczane w sztangach o długości 6500 mm. 2- aluminiowa lub stalowa blacha, o płaskim lub zakrzywionym przekroju, o różnorodnych grubościach w zależności od wymaganej estetyki (lamele nie są dostarczane przez spółkę METRA). 3- Płyty z hartowanego szkła, o płaskim lub zakrzywionym przekroju i grubości od 10 do 14 mm w zależności od wymogów strukturalnych i z możliwością umieszczenia komórek fotowoltaicznych (płyty nie są dostarczane przez spółkę METRA).

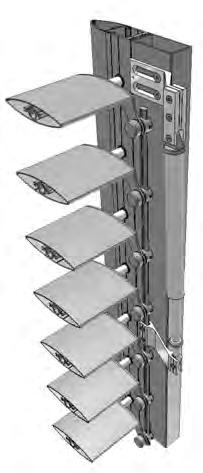

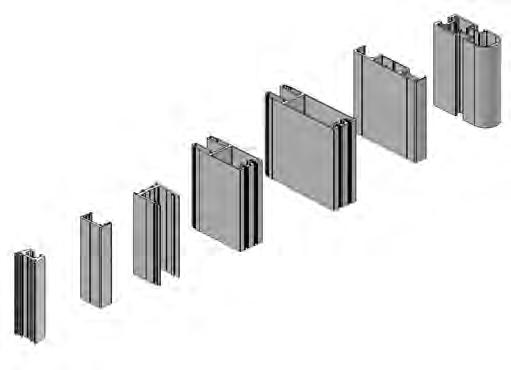

11 Słupki Z wytłaczanego aluminium, dostarczane w sztangach o długości 6500 mm. Rozwiązania: dla podkonstrukcji, słupków o zredukowanym przekroju, dla fasad, słupków o zmiennych przekrojach, aby zapewnić wysoką wydajność statyczną, dla rozwiązań komórkowych, z możliwością dopasowania słupka. Napęd Przy projektowaniu budynku należy przede wszystkim zwrócić uwagę na określenie poziomu naturalnego światła. System napędu może pilotować lamele ze zmiennym nachyleniem i został zaprojektowany w sposób zapewniający kompaktowy charakter i skuteczność. W ten sposób gwarantujemy optymalny poziom komfortu wewnątrz budynku. Bez wątpienia również znaczące są korzyści z punktu widzenia energetycznego, zarówno pod względem wykorzystywania światła naturalnego, jak i termoregulacji klimatycznej. Osłony przeciwsłoneczne Frangisole METRA 11

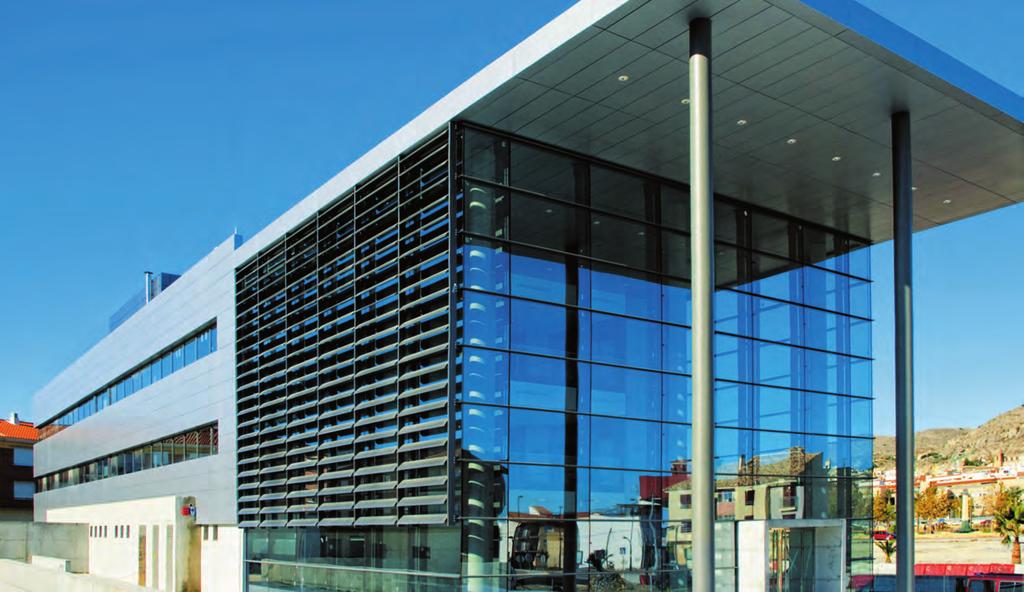

12 Orientacja Wbudowane w fasadzie budynku osłony przeciwsłoneczne Frangisole nie stanowią wystarczającego rozwiązania, aby przejść od tradycyjnej ochrony słonecznej do tej idealnej, należy wziąć pod uwagę ważny parametr: - orientację budynku i w konsekwencji - orientację lameli zaciemniających Promieniowanie słoneczne mają wpływ na ziemię przede wszystkim na dwa różne sposoby, na półkuli północnej wpływa na fasady południowe, wschodnie i zachodnie budynków, natomiast przeciwnie, na półkuli południowej wpływa bezpośrednio na fasady skierowane na północ, wschód i zachód. Wybór typologii osłon zaciemniających i w konsekwencji ich dokładnej orientacji zapewni pełną skuteczność systemu i korzyści płynące z ochrony przed słońcem. Ochrona przed słońcem Ochrona przed słońcem stanowi coraz częściej determinującą rolę w projektowaniu powierzchni mieszkaniowych i miejsc pracy. Ostatecznym celem jest zastosowanie w optymalny i inteligentny sposób dostępnych zasobów, gwarantując tym samym duży komfort wewnątrz, optymalizując wykorzystanie energii słonecznej, aby zredukować do minimum zużycie energetyczne, spełniając równocześnie zapotrzebowanie na światło dzienne i kontakt wzrokowy ze światem zewnętrznym. Główne parametry uwzględniane w ochronie przed słońcem to: - ciepło, które dociera do wnętrza budynku - światło słoneczne, które przenika przez otwory okienne - ochrona przed zaślepieniem wywołanym światłem - widoczność na zewnątrz Idealna ochrona przed słońcem zapewnia ochronę przed ciepłem i przed zaślepieniem, ale nie blokuje widoczności na zewnątrz ani światła słonecznego. Półkula północna Wysokość słońca Półkula południowa Wysokość słońca Ochrona przed słońcem Tradycyjna Otwarte lamele Zamknięte lamele Ochrona przed słońcem Idealna Lamele w każdej pozycji

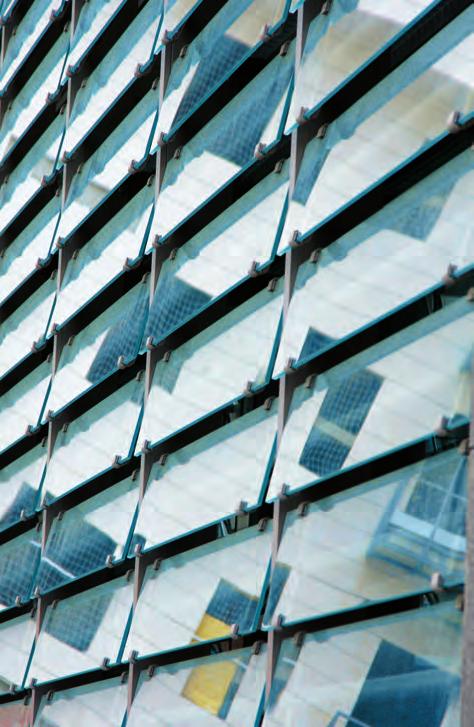

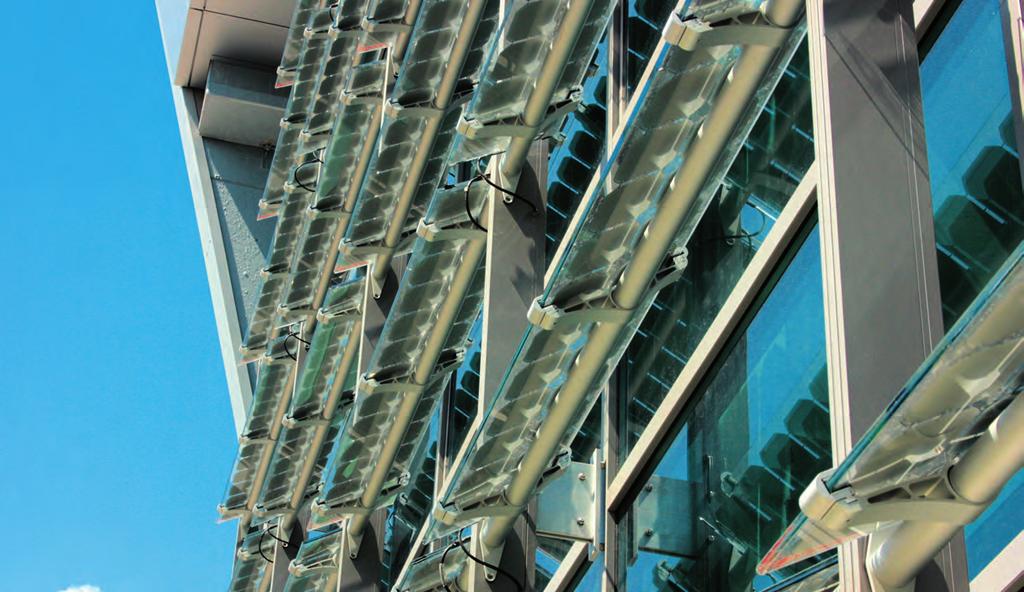

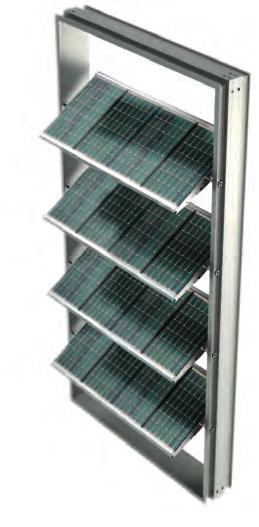

13 Ochrona przed słońcem i korzyści ze słońca Wbudowanie paneli fotowoltaicznych do elementów zaciemniających umożliwia przekształcenie funkcji zaciemniającej frangisole w produkcję energii. Poprawne zaprojektowanie ochrony przed słońcem z wykorzystaniem paneli fotowoltaicznych pozwoli na lepsze wykorzystanie bezpłatnej energii słonecznej i wyeliminowanie lub zminimalizowanie negatywnych skutków tejże energii, unikając nadmiernego nagrzania w okresie letnim i gwarantując skuteczne wykorzystanie oświetlenia naturalnego w okresie zimowym. Profil METRA przeznaczony do osłon przeciwsłonecznych z wbudowanymi panelami fotowoltaicznymi umożliwia stosowanie laminowanych panelu fotowoltaicznych, bez ram, o grubości do 8 mm, szerokości 350 mm i różnorodnej długości w zależności od charakterystyki projektu. Trzy typologie zastosowań (D1, D3 i D4) umożliwiają dopasowanie osłon przeciwsłonecznych Frangisole spółki METRA do wszelkich wymogów architektonicznych. D1 D3 D A - Lamele z panelem fotowoltaicznym 1 - Trzpień rotacyjny przeznaczony na przewód zasilający 2 - Panel z komórkami fotowoltaicznymi 3 - Kabel zasilający 4 - Tulejka pod trzpień rotacyjny 5 - Zaślepka lameli A 1 2 Osłony przeciwsłoneczne Frangisole METRA 13

14 Dla osób kochających naturalne drewno we współczesnych kształtach to właściwy wybór. Duża odporność, bezpieczeństwo i szczelność o aluminiowym sercu w kolorach i odcieniach drewna o zaskakującym stylu. Aluminium i Drewno Efekty naturalnego utleniania, maty, połyski i extra połyski to efekty naprawdę aktualne. Linia Evolution została zainspirowana przez architektów, aby dodać wartości nowym stylom życia. Na serię Evolution jest wyjątkowo duży popyt z zastosowaniem do wszystkich typów pomieszczeń, ze względu na estetykę i dużą odporność na każdy klimat. Evolution Wykończenia Sable zapewniają wielorakie odczucie zmysłowe dla ludzi, którzy potrafią się cieszyć życiem... Fantastyczny wygląd i chropowate lub satynowe odczucie w dotyku. Efekt piaskowania jest bardzo wszechstronny, aktualny i łatwo dopasowywujący się do odnowionych pomieszczeń i wnętrz o innowacyjnym stylu. Sablé Linia Natur Plus łączy odporność i niezawodność stolarki aluminiowej z kolorami drewna. Przez osadzenie dwóch warstw proszków zostają odtworzone właściwości słojowania i odcieni różnego rodzaju drewna.

15 Natur-Plus Linia Raffaello została opracowana we współpracy z ważnymi biurami architektonicznymi i posiada dwa różne wykończenia: gładkie i młoteczkowe. Obydwa, dzięki specjalnej technice pointylizmu, otrzymanego przez kontrolowane mieszanie wielu farb, dają wrażenie ekskuzywnego efektu. Raffaello Decor łączy siłę aluminium z estetyką drewna. Linia wiernie odtwarza słojowanie drewna dzieki procesowi sublimacji wykonanej na malowanym substracie. Decor Linia AL stanowi gamę najbardziej klasycznych kolorów. Na tradycyjne wykończenie składają się kolory matowe z efektem kryjącym i wspaniała odporność na zarysowania. AL Z przyczyn technicznych związanych z odtwarzaniem wykończeń, podane tu esencje mają wartość informacyjną. Wykończenia METRA 15
