2 PRZEMYŚLANE ROZWIĄZANIA Mamy gotowe rowiązanie dla twojego nowego projektu. Zapraszamy do kontkatu!! Bezpośrednie odparowanie (DX) System pompowy Amoniak Zakres średniotemperaturowy Zakres niskotemperaturowy Układ dwustopniowy Solanka Woda lodowa Odzysk ciepła Zakres średniotemperaturowy Bezpośrednie odparowanie (DX) CO2 Zakres niskotemperaturowy Booster System pompowy Solanka Kaskada Odzysk ciepła Propan Zakres średniotemperaturowy Zakres niskotemperaturowy Solanka Woda lodowa Odzysk ciepła Bezpośrednie odparowanie (DX) PFC/HFC Zakres średniotemperaturowy Zakres niskotemperaturowy Solanka Woda lodowa Odzysk ciepła 2

3 PRZEMYSŁ PORTFOLIO Nasze rozwiązania dla przemysłu. Uwzględniając warunknki użytkowe, takie jak dostępna przestrzeń, koszty zużycia energi i wody wybór odpowiedniego czynnika chłodniczego stanowi najważnejsze kryterium w czasie projektowania instalacji chłodniczej pod względem najwyższej efektywności. Seria urządzeń AMMON. Uwzgledniając wydajność I elastyczność systemu, amoniak jako czynnik chłodniczy pozostaje bezkonkurencyjny w całym zakresie pracy. Ponadto, amoniak jest czynnikiem chłodniczym, który jest i będzie opłacalny i dostępny na rynku w dłuższej prespektywie czasu. Nasza seria urządzeń AMMON oparta jest na długoletnim doświadczeniu w budowie urządzeń w których czynnikiem roboczym jest aminiak. Ponadto seria naszych urządzeń posiada konstrukcję modułową ułatwiającą prace montażowe i serwisowe. Seria urządzeń ROXSTA i POLAROX. Negatywny wpływ czynników chłodniczych z grupy PFC /HFC na środowisko jest praktycznie wyeliminowany dzięki zastosowaniu CO2 jako naturalnego czynnika chłodniczego. POLAROXindustrial zostały zaprojektowane na potrzeby przemysłu, produkcji żywności i logistyki. Transkrytyczna i subkrytyczna seria urządzeń na CO2 charakteryzują się duża elastycznością pozwalającą na zaspokojenie wszystkich potrzeb klienta i wymagań systemu.. Seria urządzeń TEKOHEATrec. Jeśli chodzi o aspekt Dobre wykorzystanie ciepła odpadowego opracowaliśmy dla Państwa indywidualną stację pomp ciepła. TEKOHEATrec pochłania stale wytwarzaną energię cieplną z obiegu chłodzenia oleju sprężarek śrubowych i pozwala wykorzystać ją, np. na potrzeby CO lub CWU. Sterowanie / automatyka sterująca. Jeśli chodzi o technologię sterowania i budowę szaf sterowniczych dla naszych systemów na CO2, prowadzimy ścisłą współpracę z naszym wieloletnim partnerem Wurm Systeme. 3

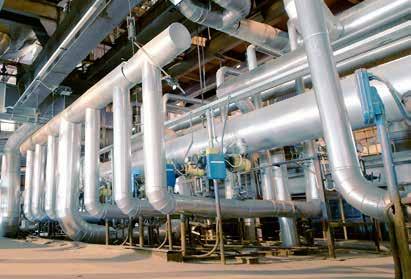

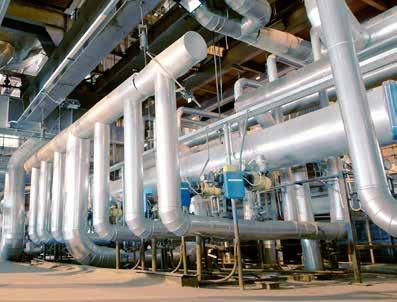

4 Amoniak AMMON SKUTECZNOŚĆ & NIEZAWODNOŚĆ Cechy urządzeń z serii AMMON. Zastosowanie: Przetwórstwo mięsa i warzyw, piekarnictwo, centra logistyczne, mleczarnie, produkcja napojów, przemysł chemiczny i farmaceutyczny Wysoka sprawność systemu Wysokiej jakości komponenty idealnie ze sobą spasowane Zwarta konstrukcja Niezawodność 4

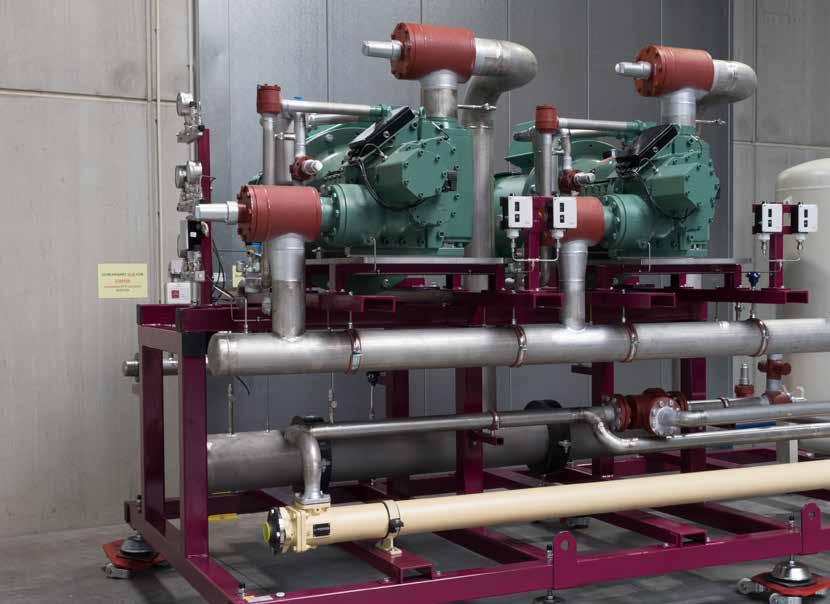

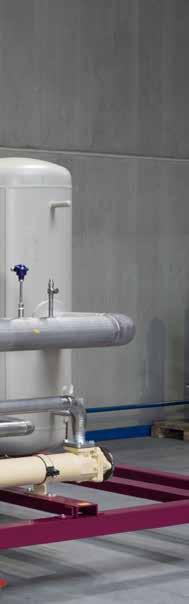

5 Seria naszych urządzeń na Amoniak AMMON została zaprojektowana do zastosowań średnio i niskotemperaturowych i obejmuje szeroki zakres wydajności. Od 1 do 4 otwartych sprężarek śrubowych lub od 1 do 5 otwartych sprężarek tłokowych na wspólnej ramie. Standaryzowana seria jest kompaktowa i łatwa w konserwacji. Ze względu na zwartą i przemyślaną konstrukcję systemu wielosprężarkowego, przestrzeń wymagana do montażu, czas i koszt instalacji został znacznie zredukowany. Komponenty wysokiej jakości, które są ze sobą idealnie spasowane łączą ze sobą niezawodność systemu z zaletami zastosowania technologii Amoniaku. Liefergrenze Manometerleisten PI PT PSL 3~M 3~M 3~M PI PT PZH PZH PZH offen verplombt PZHH PZHH PZHH PI PT FZAL FZAL FZAL CVP offen verplombt ICS LI LI TSHL TI Verdichter Verdichter Verdichter Ölabscheider Ölkühler V11 V12 V13 B01 W01 Zalety Amoniaku. Użycie naturalnego czynnika chłodniczego (GWP = 0) Wysokiej jakości komponenty Niskie koszty eksploatacji Kompaktowa budowa- ułatwienie montażu I serwisu Krótki czas dostawy Zmniejszenie kosztów obsługi Zmniejszenie kosztów poniesionych na prace montażowe 5

6 Amoniak AMMON-S SYSTEMY ZE SPRĘŻARKAMI ŚRUBOWYMI Amoniakalne sprężarki śrubowe. AMMON-S. Wydajność Chłodnicza: kw 1 do 4 sprężarek na jednej ramie Wyposażenie. Rama zespołu. Rama zespołu wykonana ze stali, konstrukcja ramy skręcana,gruntowana a następnie malowana w kolorze RAL 4004, zamontowana na stopach antywibracyjnych. Sprężarka. Otwarta sprężarka śrubowa, wraz ze sprzęgłem i obudową sprzęgła Silnik sprężarki, 1 biegunowy, trójfazowy, zgodny z IE3-przystosowany do pracy z inverterem Bezstopniowa regulacja wydajności Podwójny presostaty wysokiego ciśnieniadedykowany instalacjom przemysłowym Filtr na ssaniu Zawór zwrotny z zaworem odcinajacym na tłoczeniu Czujnik temperatury na tłoczeniu Zawory odcinające na ssaniu i tłoczeniu Ekonomizer z zaworem odcinającym Zbiornik na wodę ociekową wykonany ze stali nierdzewnej zamontowany poniżej poziomu instalacji sprężarek Taca ociekowa ze stali nierdzewnej zainstalowana pod blokiem sprężarki Profile z tworzywa sztucznego poniżej silników napędowych Zarządzanie olejem. Separator oleju z potrójną separacją (separacja rzędu 5 ppm), filtr koalescencyjny, grzałka, czujnik poziomu oleju, zawór spustowy Chłodnica oleju- wymiennik płaszczowo- rurowy 3-drogowy termo-mieszający zawór do wewnętrznej regulacji temperatury oleju Czujnik temperatury oleju Wziernik do wizualnego minitorowania przepływu oleju Manometr olejowy Ręczny zawór regulacyjny do regulacji przepływu oleju pomiędzy separatorem oleju a stroną ssawną Zawór elektromagnetyczny, wziernik i filtr olejowy na każdą sprężarkę Filtr olejowy na lini olejowej Regulator ciśnienia oleju zamontowany na stronie wysokiego cisnienia zapewnienia ciągłość zasialania sprężarek olejem Pompa olejowa (tylko dla systemy typu booster) Rurociągi. Wszystkie rurociągi przez które przepływa czynnik chłodniczy są wykonane ze stali nierdzewnej zgodnie z normą EN ISO 1127 / EN Wyposażenie podstawowe. Stacja z manometrami, możliwość odłączenia pojedyńczych manometrów za pomocą przyłączy serwisowych G1/G2 Zawór serwisowy z przyłączem typu G1/G2 na każdym rurociągu Urządzenia zabezpieczające zgodne z normą DIN EN 378 Test szczelnoci przed wysłaniem urządzenia do klienta Urządzenie zaprojektowane zgodnie z normą CE, DGRL 2014/68/EC, DIN EN 378 Wyposażenie dodoatkowe. Podłączenie ekonomizera do każdej sprężarki wraz z zaworem ektromagnetycznym, serwisowym i zwrotnym HEATrec (stacja pomp do odzysku ciepła) 6

7 AMMON-SB (Sprężarki śrubowe: Bitzer) Model -10 / +35 C -10 / +35 C / Eco -35 / -10 C -35 / +35 C / Eco Wymiary Aproksymowane Q0 EER Q0 EER Q0 EER Q0 EER Szerokośc Wysokość Głębokość (kw) (kw) (kw) (kw) (mm) (mm) (mm) AMMON-S1B 8551-K 188 3, , , K 220 3, , , K 266 3, , , , K 317 3, , , K 349 3, , , , K 589 3, , , K 659 3, , , AMMON-S2B 8551-K 376 3, , , K 440 3, , , K 532 3, , , K 633 3, , K 699 3, , , K , , , K , , , AMMON-S3B 8551-K 564 3, , , K 661 3, , , K 789 3, , , , K 950 3, , , K , , , , K , , , K , , , AMMON-S4B 8551-K 751 3, , , K 881 3, , , K , , , , K , , , K , , , , K , , , K , , , * Powyższe dane dotyczące wydajności odnoszą się do pracy układu z częstotliwością 50 Hz. AMMON-SM (Sprężarki śrubowe: Mayekawa) Modell -10 / +35 C -35 / +35 C -35 / +35 C / Eco Q0 EER Q0 EER Q0 EER (kw) (kw) (kw) AMMON-S1M i125s 120 3, , ,58 i125l 180 3, , ,62 i160s 261 3, , ,65 i160m 326 3, , ,70 i160l 390 3, , ,72 AMMON-S2M i125s 241 3, , ,58 i125l 359 3, , ,62 i160s 522 3, , ,65 i160m 651 3, , ,70 i160l 781 3, , ,72 AMMON-S3M i125s 361 3, , ,58 i125l 539 3, , ,62 i160s 782 3, , ,65 i160m 977 3, , ,70 i160l , , ,72 AMMON-S4M i125s 481 3, , ,58 i125l 719 3, , ,62 i160s , , ,65 i160m , , ,70 i160l , , ,72 * Powyższe dane dotyczące wydajności odnoszą się do pracy układu z częstotliwością 50 Hz. 7

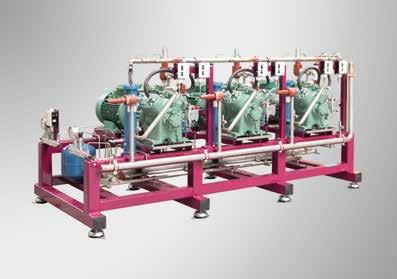

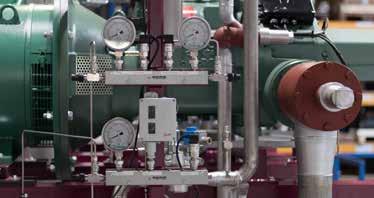

8 Amoniak AMMON-K SPRĘŻARKI TŁOKOWE Amoniakalne sprężarki tłokowe. AMMON-K. Wydajność Chłodnicza: kw 1 do 5 sprężarek na jednej ramie Wyposażenie. Rama zespołu. Rama zespołu wykonana ze stali, konstrukcja ramy skręcana,gruntowana a następnie pomalowana w kolorze RAL 4004, zamontowana na stopach antywibracyjnych. Sprężarka. Otwarta sprężarka śrubowa, wraz ze sprzęgłem i obudową sprzęgła Silnik sprężarki, 1 biegunowy, trójfazowy, zgodny z IE3 -przystosowany do pracy z falownikiem Odciążony rozruch Regulacja wydajności Podwójny presostaty wysokiego ciśnieniadedykowany instalacjom przemysłowym wraz z presostatem olejowym Filtr na ssaniu Zawór zwrotny z zaworem odcinającym na tłoczeniu Czujnik poziomu oleju z zaworem upustowym Czujnik temperatury na tłoczeniu Grzałka karteru Zawory odcinające na tłoczeniu i ssaniu Głowica cylindra z przyłączem chłodziwa Zbiornik na wodę ociekową wykonany ze stali nierdzewnej zamontowany poniżej poziomu instalacji sprężarek Rurociągi. Wszystkie rurociągi przez które przepływa czynnik chłodniczy są wykonane ze stali nierdzewnej zgodnie z normą EN ISO 1127 / EN Wyposażenie podstawowe. Stacja z manometrami, możliwość odłączenia pojedyńczych manometrów za pomocą przyłączy serwisowych G1/G2 Zawór serwisowy z przyłączem typu G1/G2 na każdym rurociągu Urządzenia zabezpieczające zgodne z normą DIN EN 378 Wykonanie próby ciśnieniowej w fabryce, tyż przed wysyłka urządzenia do klienta Urządzenie zaprojektowane zgodnie z normą CE, DGRL 2014/68/EC, DIN EN 378 Wyposażenie dodatkowe. Wewnetrzny system chłodzenia cylindrów sprężarki z zaworem regulacyjnym i odcinającym Zarządzanie olejem. Separator oleju z regulatorem poziomu oleju Zawór zwrotny na sprężarkę Zbiornik oleju z presostarem olejowym Wziernik do wizualnego monitorowania przepływu oleju wraz z filtrem na przewodzie doprowadzającym olej 8

9 AMMON-KB (Spreżarki tłokowe: Bitzer) Model -10 / +35 C -5 / +35 C 0 / +35 C +5 / +35 C Wymiary Aproksymowane Q0 EER Q0 EER Q0 EER Q0 EER Szerokośc Wysokość Głębokość (kw) (kw) (kw) (kw) (mm) (mm) (mm) AMMON-K1B W4TA 20 3, , , ,13 W4PA 24 3, , , ,20 W4NA 29 3, , , , W4HA 38 3, , , ,20 W4GA 43 3, , , ,20 W6HA 57 3, , , ,20 W6GA 65 3, , , , W6FA 78 3, , , ,20 AMMON-K2B W4TA 40 3, , , ,13 W4PA 48 3, , , ,20 W4NA 58 3, , , , W4HA 76 3, , , ,20 W4GA 86 3, , , ,20 W6HA 114 3, , , ,20 W6GA 130 3, , , , W6FA 156 3, , , ,20 AMMON-K3B W4TA 60 3, , , ,13 W4PA 72 3, , , ,20 W4NA 87 3, , , , W4HA 114 3, , , ,20 W4GA 129 3, , , ,20 W6HA 171 3, , , ,20 W6GA 195 3, , , , W6FA 234 3, , , ,20 AMMON-K4B W4TA 80 3, , , ,13 W4PA 96 3, , , ,20 W4NA 116 3, , , , W4HA 152 3, , , ,20 W4GA 172 3, , , ,20 W6HA 228 3, , , ,20 W6GA 260 3, , , , W6FA 312 3, , , ,20 AMMON-K5B W4TA 100 3, , , ,13 W4PA 120 3, , , ,20 W4NA 145 3, , , , W4HA 190 3, , , ,20 W4GA 215 3, , , ,20 W6HA 285 3, , , ,20 W6GA 325 3, , , , W6FA 390 3, , , ,20 * Powyższe dane dotyczące wydajności odnoszą się do pracy układu z częstotliwością 50 Hz. 9

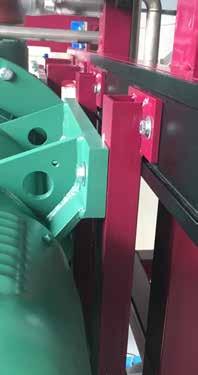

10 HEATrec STACJA POMP ODZYSKU CIEPŁA Wyposażenie. Rama zespołu. Rama zespołu wykonana ze stali, konstrukcja ramy skręcana,gruntowana a następnie pomalowana w kolorze RAL HEATrec (WRG-stacja pomp). Wydajność grzania: kw Pytowy wymiennik ciepła. Wersja skręcana wykonana z profilowanych płyt rozmieszczonych równomiernie,zapewniających jednorodny przepływ minimalizując jednocześnie tendencję do zanieczyszczeń Uszczelnienie miedzy płytami zawsze dwa uszczelnienia pomiędzy medium pierwotnym I wtórnym Uszczelki są montowane bez klejenia przy użyciu metody Clip-on Pompy cyrkulacyjne. 2 x 100% (1 x praca / 1 x rezerwowa) Jednostopniowa pompa odśrodkowa z silniekiem trójfazowym i przyłączem kołnierzowym Uszczelnienie mechaniczne niezależne od kierunku obrotów wirnika Wirnik wykonany z plastiku- redukujący zjawisko kawitacji Rurociągi. Wszystkie rurociągi przez które przepływa czynnik chłodniczy są wykonane ze stali nierdzewnej zgodnie z normą EN ISO 1127 / EN Wyposażenie podstawowe. Analogowe czujniki temperaturowe zamontowane na lini zasilania i powrotu Przyłącza pomiarowe do instalacji czujników temperaturowych 3-drogowy zawór silnikowy do ciągłej regulacji temperatury pomiędzy odzyskiem ciepła i chłodzeniem waryjnym Zbiornik wyrównawczy (80/100/140 litrów) z zaworem odcinającym VL Ölkühler Kältemaschine RL Notkühler VL Notkühler RL Ölkühler Kältemaschine VL Heizung RL Heizung TI TI TI TI TI TI M PC PI PI P01 P02 Ausdehnungsgefäß PI PC 6 bar 6 bar offen verplombt P01 Glykol-Pumpe (100%) P02 Glykol-Pumpe (100%) W01 Plattenwärmeübertrager 10

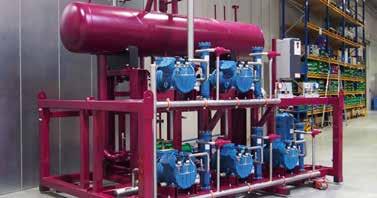

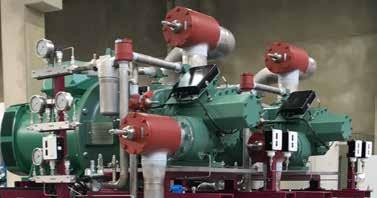

11 11

12 CO2 ROXSTA POLAROX PRZYSZŁOŚCIOWY I WYDAJNY Korzyści stosowania CO2. ROXSTAindustrial. Seria urzadzeń ROXSTAindustrial idelnie nadaje się do zastosowań przemysłowych, produkcji żywności I logistyki. Transkrytyczna seria urządzeń na CO2 oferuje dużą elastyczność dzięki czemu potrzeby i wymagania klienta mogą zastać wpełni zrealizowane Nie palny I nie toksyczny Czynnik naturalny, brak regulacji prawnych Sprawdzona technologia Szkolenia dla instaltorów Znajduje zastosowanie w przemyśle Technologia CO2 do zastosowań przemysłowych. Wymienniki płytowe gasu ssawnego I flash gas-u. Zwiekszenie temperatury flash gas-u i gazu ssawnego wpływa pozytywnie na bezpieczeństwo i pracę całego systemu. Aktywne dochłodzenie. W przypadku dłuższych tras rurociągowych i dużych różnic wysokości seria ROXSTA wyposażona jest w system aktywnego dochłodzenia czynnika chłodniczego. Różnica temperatur zostaje zredukowana, system pracuje prawidłowo nawet w przypadku znacznych odległości pomiędzy odbiornikami. Gas cooler pływoty wymiennik ciepła. Do podłączenia zewnetrznego. Zastosowanie uzasadnione głównie w krajach południowych, gdzie poprzez dodatkowe dochłodznie obiegu chłodniczego utrzymamy efektywnośc energetyczną systemu transkrytycznego na stałym poziomie. Jest to dodatkowa ochrona towarów wrażliwych na wahania temperatury ECO- sprężarka równoległa. Znajduje uzasadnione zastosowanie w urządzeniach o większych zakresach wydajności (> 80 kw) Sprężanie równoległe przynosi znaczne korzyści. Wzorst wspołczynnika COP nastepuje poprzez spadek zużycia energii elektrycznej. Istnieje również możliwość zastosowania ejectorów.. 12

13 Nasze doświadczenie z CO2. Duże doswiadczenie w budowie instalacji na CO2 Pierwszy system podkrytyczny w 2004 / transkrytyczny w 2006 Ponad 2000 działajacych instalacji na CO2 Ponad 9000 sprężarek pod I transkrytycznych pracujących każdego dnia TEKO CO2 centrum testowe do opracowywania I testowania nowych technologi stosowanych w układach na CO2 Długotrwałe testy wszystkich podzespołów w które wyposażane jest urządzenie Doradctwo (w zakresie projektowania / wydajności / doboru urządzeń zabezpieczających) POLAROXindustrial. Niskotemperaturowa kaskada na CO2 serii POLAROXindustrial jest zaprojektowania do chłodznia w niskich temperturach (-25 to -45 C). Seria urządzeń dedykowana w procesie produkcji żywności, do szokowego zamrażnia i mroźni. Technologia CO2 w przemyśle. Modułowa konstrukcja agregatu chodniczego na CO2 pozwala na indywidualne, elastyczne i ekonomiczne dostosowanie systemu do potrzeb klienta. Korzystanie z zestandaryzowanych podzespołów zapewnia krótki czas realizacji zamównia Szybka dostępność części zamiennych dzięki dużym stanom magazynowym TEKO Niskie koszty serwisowania i konserwacji dzięki technologii kaskadowej pomagają operatorom utrzymywać koszty obsługi systemów chłodniczych na niskim poziomie. Schładzacze, expandery, separatory pomp, invertery zwiększają bezpieczeństwo i wydajność całego systemu. 13

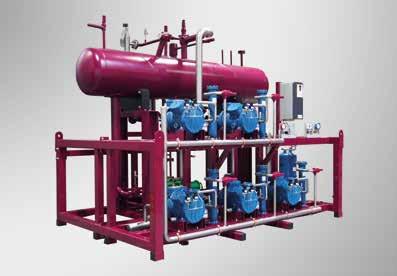

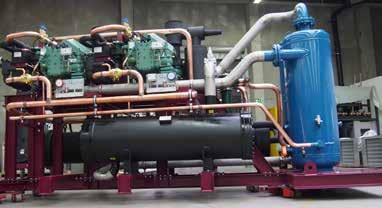

14 CO2 POLAROXindustrial KASKADA PODKRYTYCZNA NA CO2 Utrzymywanie niskiej temperatury CO2 dzięki zastosowaniu koskadowego wymiennika ciepła CO2. POLAROXindustrial. Zestandaryzowane urządzenia CO2 Wydajność chłodnicza od 50 do 800 kw Wyższe wydajności na zapytanie Część niskotemperaturowa kaskady (system na CO2) można połączyć z systemem średnitemperaturowym pracującym na: R 290 / R 717 / R 134a / albo oddzielnym obiegiem solankowym Wyposażenie. Wyposażenie zespołu. Rama zespołu wykonana ze stali, konstrukcja ramy skręcana,gruntowana a następnie pomalowana w kolorze RAL Sprężarki. Półhermetyczne sprężarki tłokowe na CO2 wiodących producentów Grzałka karteru Wstępne napełnie olejem Zawór odcinający wysokiego ciśnienia I presostat wysokiego ciśnienia na każdą sprężarkę Zarządzanie olejem. Separator oleju wspólny dla całego zespołu Wziernik na lini olejowej Zbiornik oleju z wziernikami Zawory zwrotne Filtr oleju Elektroniczny regulator poziomu oleju dla każdej sprężarki Wstępne napełnienie olejem separatora I zbiornika oleju Rurociągi. Wszystkie rurociągi w których znajduję się CO2 są wykonane z miedzi K65 lub ze stali nierdzewnej Wyposażnie podstawowe. Manometr/presostat wysokiego ciśnienia HP Pakiet manometrów I presostatów niskiego ciśnienia LP HP / LP zawory bezpieczeństwa Dochładzacz z wentylatorami EC Zawór odcinajacy kulowy na tłoczeniu Izolacja lini ssawnej Wymiennik ciepła na ssaniu sprężarki chroniący sprężarkę przed udeżeniami cieczy Zbiornik czynnika chłodniczego 2 x zawory bezpieczeństwa wraz z zaworem trójdorogowym Wyposażenie dodatkowe. Falownik do sterowania pracą sprężarki Agregat postojowy na R290, zamontowany Tłumik drgań na tłoczeniu Wibroizolatory Czujnik min. poziomu cieczy w zbiorniku Kondensacja R 134a. Kaskadowy wymiennik ciepła Elektroniczny wtrysk czynnika chłodniczego Płaszczowo-rurowy wymiennik ciepła na ssaniu R134a Kondenscaja solanki. Wymiennik kaskady Odtajanie gorącym gazem 14

15 Model Q0 (kw) Zbiornik Przyłącza Separator CO2 Przyłącza POLAROXindustrial -40 C (DX -45 C) / -5 C (litre) (cale) (litry) (nominalna szerokość) Linia tłoczna, DN Linia cieczowa, DN Linia ssawna, DN Linia cieczowa, DN Linia cieczowa, DN x 250 Linia tłoczna, DN65 2,000 Linia cieczowa, DN80 Linia ssawna, DN x 250 Linia cieczowa, DN65 2,400 Linia cieczowa, DN100 Dla mniejszych wydajności, TEKO oferuje następujące rozwiązania: POLAROXone (do 16 kw) POLAROXmulti (do 85 kw) System podkrytyczny, DX. Separator CO2 w układzie zalanym. Redundancja pomp czynnika chłodniczego Linia zasilająca pompy -wyeliminowanie zjawiska kawitacji Qmin i Qmax przepływ w celu minimalnej I maksymalnej wydajności pomp. Rozprowadzenie oleju Wyprowadzenie przyłączy do podłączenia agregatu postojowego Przyłącze ze wskaznikiem min/max napełnienia Zawór rozprężny do zmniejszenia ciśnienia czynnika chłodniczego do poziomu niskiego cisnienia System podkrytyczny, zalany. Zalety układu zalanego. Wyższe temperatury parowania w porównaniu z DX Mniejsze średnice rur Poprawa efektywności wymienników ciepła 10 % bardziej ekonomiczne rozwiązanie w porównaniu z system DX (2 lata amortyzacji) 15

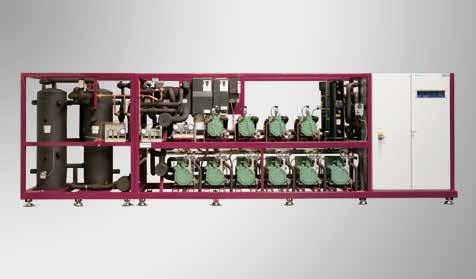

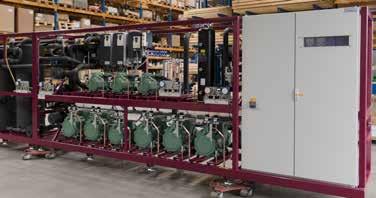

16 CO2 ROXSTAindustrial TRANSKRYTYCZNA SERIA URZĄDZEŃ NA CO2 System transkrytyczny na CO2. ROXSTAindustrial. Wydajność chłodncza: do 1,000 kw System wyposażony w sterownicę Sprawdzona technologia Połączenie ze sobą kilku urządzeń pozwala na pokrycie zapotrzebowania na określoną wydajność chłodniczą Wyposażenie. Rama. Rama zespołu wykonana ze stali, konstrukcja ramy skręcana, gruntowana a następnie pomalowana w kolorze RAL Sprężarki. Półhermetyczne sprężarki tłokowe na CO2 wiodących producentów dedykowana dla układów pod i transkrytycznych Sprężarka wiodąca z falownikiem Zawór odcinający wysokiego cisnienia I presostat wysokiego ciśnienia (stała nastawa) dla każdej sprężarki Rurociagi. Wszystkie rurociągi w których znajduję się CO2 są wykonane z miedzi K65 lub ze stali nierdzewnej Wyposażenie podstawowe. Manometr wysokiego ciśnienia /Przetwornik wysokiego ciśnienia Pakiet manometrów I presotatów HP/LP Zawory bezpieczęństwa na liniach HP / MP / LP Tłumik drgań na wspólnej lini tłocznej Zbiornik czynnika częśći średniociśnieniowej (250 l / 2 x 250 l) ze wskażniekiem min I max napełnienia Czujnik temp. na wyjściu z gas coolera Izolacja na ssaniu Izolacja zbiornika części średniciśnieniowej Zawór przed ejektorami Zawór odcinający za filtrem i wziernikiem Wymienniki kaskady (układ MT/LT) Dochładzacz cieczy Wyposażenie dodatkowe. Gaz cooler -płytowy wymiennik ciepła Wibroizolatory Sterownica. Sterownica wykonana zgodnie z normami DIN EN 60204; VDE Ochrona IP20, napięcie 400V/3Ph/50Hz Automatyzacja procesu wymaga użycia rozbudowanej automatyki Komponenty elektroniki opisane zgodnie z Niemieckimi stadardami Wentylowana szafa sterownicza Wyłacznik główny Transformatory sterujące Automatyka Chłodnicza Wurm Systeme Oddzielne zasilanie zamyka zawory wysokiego I średniego cisnienia w przypadku zaniku napięcia Funkcja klimatyzacji i ogrzewania. Buforowy wymiennik ciepła wraz z pompami Sprężarka pompy ciepła Funkcja klimatyzacji Zwiekszenie wydajności. Sprężarki równoległe Ejectory EVALIFT Wymienniki ciepła. Parowniki CO2 Gas cooler 16

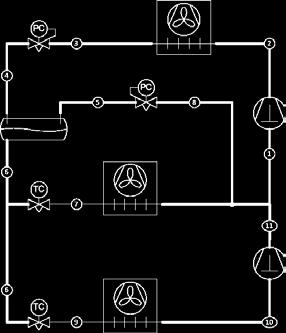

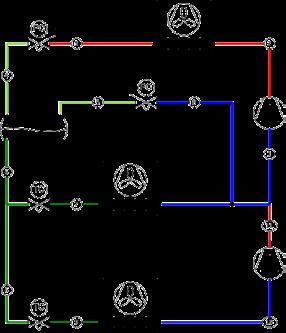

17 Model Q0 MT (kw) Q0 LT (kw) Zbiornik Przyłącza Waga Wymiary (mm) ROXSTAindustrial -5/+36 C -35/-5 C (litry) (cale) (kg) Długość Szerokośc Wysokość 4/ ,000 5, / Suction line MT 1 5/8 3,500 6,100 6/ Suction line LT 1 3/8 4,000 6,600 1,400 2,300 Liquid line 1 5/8 7/ x 250 5,000 7,300 Gas cooler 1 5/8 8/ ,000 8,900 Dla niższego zakresu wydajności, TEKO proponuje poniższe rozwiązania: ROXSTAcube (do 70 kw) ROXSTAsmart (do 150 kw) ROXSTA2.0 (do 345 kw) PC 3 4 PC Aplikacja podkrytyczna i transkrytyczna Odzysk ciepła+pompa ciepła Ejector operation (gas) EVALIFT 17

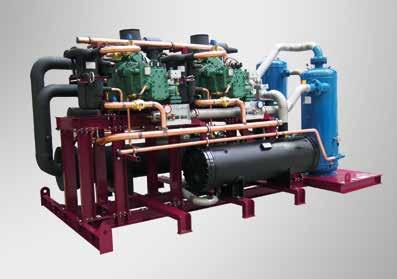

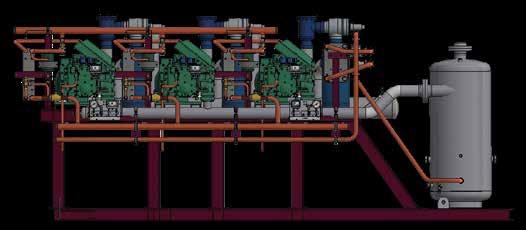

18 PFC/HFC SCREWPACK SYSTEM ZE SPRĘŻARKAMI ŚRUBOWYMI PFC/HFC System ze sprężarkami śrubowymi. Zespół sprężarkowy na śrubach. Wydajnośc chłodnicza kw 1 do 6 na jednej wspólnej ramie Wyposażenie. Rama zespołu. Rama zespołu wykonana ze stali, konstrukcja ramy skręcana,gruntowana a następnie pomalowana w kolorze RAL 4004, zamontowana na stopach antywibracyjnych. Sprężarki. Półhermetyczne spreżarki śrubowe Zabezpieczenie silnika przed przegrzaniem,zmianą kierunku obrotu, zanikiem faz Urządzenie zabezpieczajace do monitorowania przepływu oleju Regulacja wydajności Podwójny presostat wysokiego ciśnienia Zarządzaniem oleju. Separator oleju z grzałką i czujnikiem poziomu oleju Czujnik przepływu oleju z wziernikiem na każdej sprężarce Rurociągi. Wszystkie rurociagi w kótrych znajduje sie czynnik chłodniczy wykonane są z miedzi lub stali nierdzewnej. Wyposażenie podstawowe. Stacja z manometrami, możliwość odłączenia pojedyńczych manometrów Urządzenia zabezpieczające zgodne z normą DIN EN 378 Test szeczelności, tuż przed wysyłką urządzenia do klinta Urządzenie zaprojektowane zgodnie z normą CE, DGRL 2014/68/EC, DIN EN 378 Wyposażenie dodatkowe. Zawór stałociśnieniowy po stronie wysokiego ciśnienia zapewnia stały dopływ oleju do sprężarek Zawór zwrotny za separatorem oleju Termostatyczny zawór trójdrogowy- do regulacji temperatury oleju Separator cieczy zaizolowany z grzałką dla każdej sprężarki Urządzenie wstępnie napełnione olejem Skrapalcz płaszczowo -rurowy Parownik płaszczowo -rurowy Zbiornik czynnika chłodniczego Ekonomizer dla każdej sprężarki Chłodnica oleju chłodzona wodą lub powietrznem SCREWPACK -Zespół sprężarkowy na śrubach. Jednostka SCREWPACK jest dostępną ze sprężarkami śrubowymi wyposażonymi w regulację wydajności, economizery I system zarządzania olejem do zastosowań z czynnikami R 134a, R 404A, R 407F, R 448A, R 449 A und R 507 A. Zwarta konstrukcja Atrakcyjna cena Sprężarki Bitzer lub Frascold Strona ssawna I tłoczna wykonana ze stali nierdzewnej Wysoki wybór podzespołów I opcji 18
