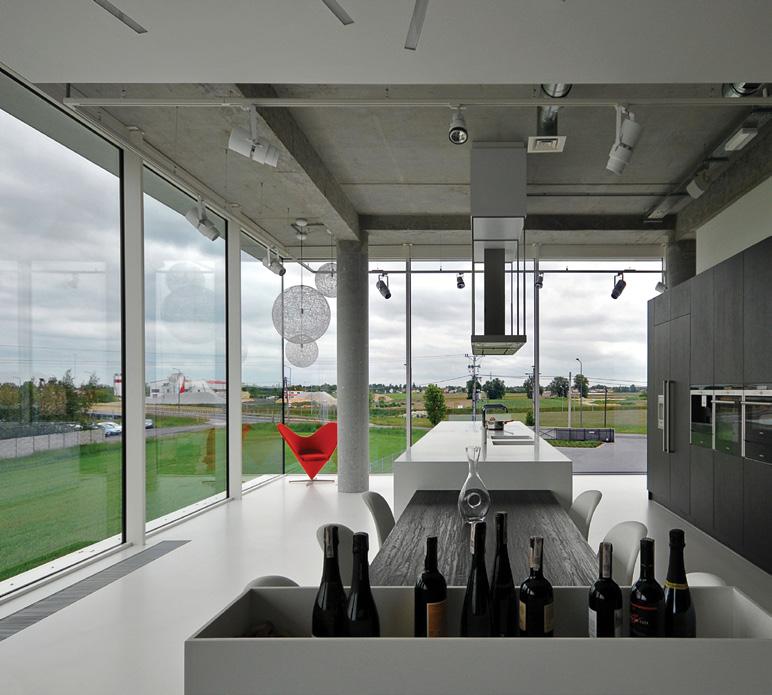

2 REAIZACJE Projekt wnętrza: Małgorzata Deńko, Stanisław Deńko, Biuro Architektoniczne WIZJA, Kraków Foto: Wojciech Szwej

3 KONWEKTORY KANAŁOWE CENY NETTO W PN NIE ZAWIERAJĄ PODATKU VAT PKOC KONWEKTORY KANAŁOWE Z WENTYATOREM PKIOC PKWOC KIMAKONWEKTORY KANAŁOWE SPIS TREŚCI KONWEKTORY KANAŁOWE 2 3 KONWEKTORY KANAŁOWE PK 4 6 KRATKA ZWIJANA KZ 7 KONWEKTORY KANAŁOWE PKOC 8 10 STEROWANIE GRZEJNIKAMI Z WENTYATORAMI KONWEKTORY KANAŁOWE PKB, PKBOC KIMAKONWEKTORY PODPODŁOGOWE PKIOC 21 KIMAKONWEKTORY PODPODŁOGOWE PKWOC MONTAŻ BUDOWANY PK..OC 24 Innowacyjne silniki prądu stałego 13 V/24 V z elektroniczną komutacją (silnik dyskowy synchroniczny ze stałymi magnesami) zapewniają: najniższy poziom zużycia prądu elektrycznego w trakcie eksploatacji w tej klasie produktów; INFORMACJE O AKUSTYCE 25 ZAMÓWIENIA NA ZAPYTANIE 26 ZAMÓWIENIA SPECJANE 27 WSPÓŁCZYNNIKI KOREKCYJNE, STRATY CIŚNIENIA 28 jeden z najniższych poziomów emitowanego dźwięku w swojej klasie produktów; najwyższy stopień bezpieczeństwa dla użytkowników dzięki zamianie prądu zmiennego 230 V na prąd stały 13 V/24 V we wszystkich częściach instalacji, do których użytkownik może mieć dostęp; możliwość regulacji prędkości obrotowej wentylatorów na poszczególnych stopniach prędkości w zależności od potrzeb grzewczych pomieszczeń i preferencji użytkowników; fabryczne przystosowanie do współpracy z instalacją sterowania inteligentnym domem. Wszystkie moce grzewcze podawane w cenniku zostały zmierzone zgodnie z procedurami EN-PN 442 w laboratorium HK Stuttgart

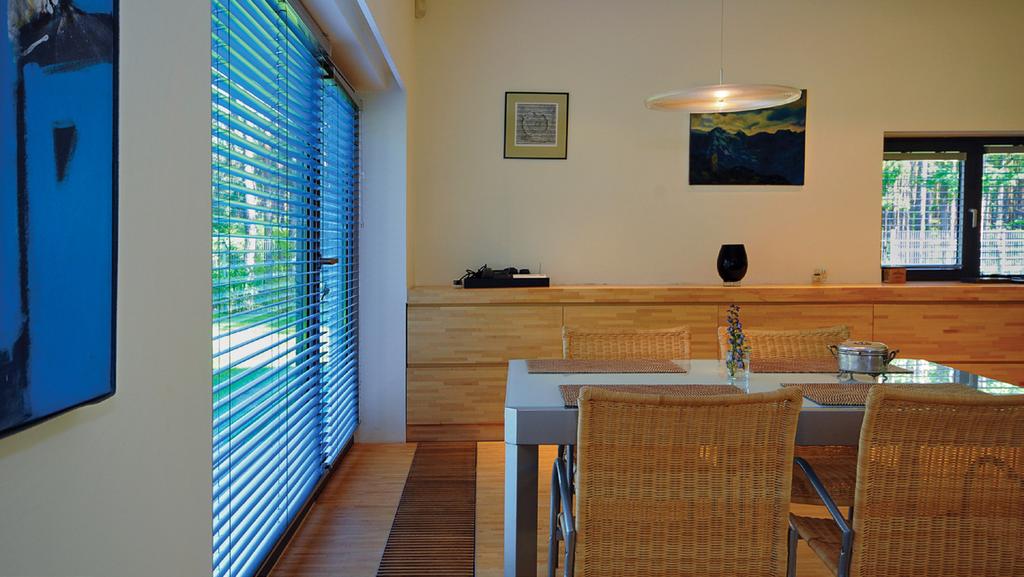

4 KONWEKTORY KANAŁOWE projekt: Ewelina Jankowska IPNOTIC Poznań foto: Wojciech Szwej

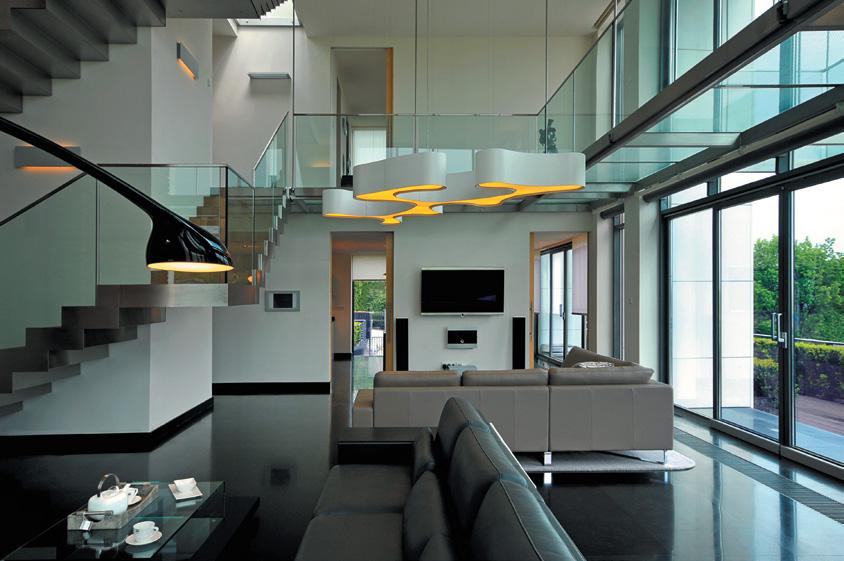

5 KONWEKTORY KANAŁOWE projekt: Ola Wołczyk, Kraków foto: Wojciech Szwej

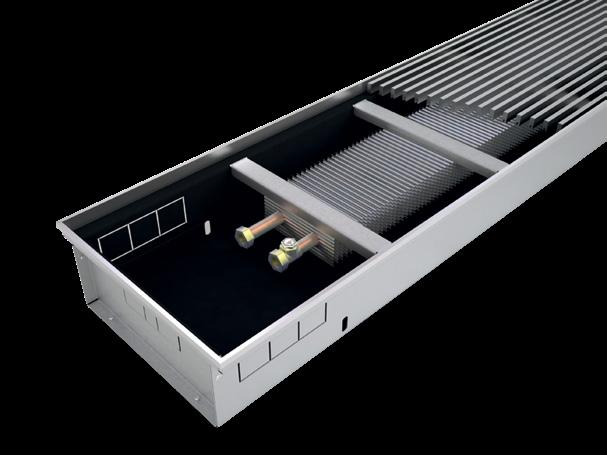

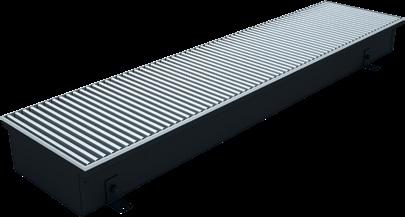

6 KONWEKTORY KANAŁOWE PK KONWEKCJA NATURANA Typ Budowa Możliwości montażowe PK grzejnik konwektorowy z konwekcją niewymuszoną, przystosowany do zabudowy w warstwach podłogi konwektorowy wymiennik grzewczy zamontowany w wannie stalowej; montaż podpodłogowy w poziomie posadzki aluminiowe obramowanie o wybranym przekroju i kolorze, przewidziane przykrycie kratką zlicowaną z posadzką do zabudowy pod oknami lub drzwiami tarasowymi w warstwach podłogowych; dla głębokości 30, 45 i 60 cm, element grzewczy zalecany jest od strony okna (w zależności od warunków możliwy montaż od strony pomieszczenia) PK jest przeznaczone wyłącznie do pomieszczeń o normalnej wilgotności Inne informacje pełny zakres informacji o zastosowaniu PK zawarty jest w INSTRUKCJI MONTAŻU. Przed planowaniem zastosowania PK należy zapoznać się z zawartymi w instrukcji wymaganiami budowlanymi, instalacyjnymi i dotyczącymi sterowania urządzeniami Ciśnienie robocze do 12 bar Przyłącza podejścia 1/2 jednostronne, przy użyciu elastycznych wężyków przyłączeniowych (PK szerokość 16 cm przyłącze dwustronne) Wykładnik n 1,57 Standardowa dostawa PK obejmuje: element grzewczy miedziane rozprężane rurki ø 18 mm z aluminiowymi radiatorami o przekroju karbowanym w układzie poziomym dla zwiększenia emisji ciepła; czarny lakier epoksydowo-poliestrowy RA 9005; wyposażony w odpowietrznik wanna z blachy stalowej galwanizowanej cynkiem, pokryta warstwą epoksydowopoliesterową w kolorze RA 9005 (czarny) konsole dla montażu elementu grzewczego blacha rozdzielająca (gł. 30, 45 i 60 cm) kątowniki do mocowania wanny do podłoża śruby poziomujące dla precyzyjnego montażu z zakresem regulacji mm; obramowanie dekoracyjne na obrzeżu wanny z aluminium anodowanego, profil U lub F w kolorze aluminium naturalne, brąz lub jasny brąz rurki przyłączeniowe w oplocie nierdzewnym do przyłączenia elementu grzewczego do instalacji (GZ ½ / GW ½ ) płyta pilśniowa do zabezpieczenia wnętrza wanny przed zabrudzeniem w czasie trwania prac budowlanych (płyta nie jest przystosowana do obciążeń) pokrywa komory przyłączy. 0 mm Opcje: przygotowanie bocznych ścianek wanny do łączenia w długi ciąg lub do łączenia z narożnikiem patrz str. 27. na zamówienie, za dopłatą możliwość zamówienia płyty zabezpieczającej z OSB o grubości 8 mm. Kratka: do osobnego zamówienia (aluminium, drewno, na zapytanie stal nierdzewna).

7 KONWEKTORY KANAŁOWE PK KONWEKCJA NATURANA 164U/194F 4U/234F 284U/314F 344U/374F 424U/454F U/194F 4U/234F 284U/314F 344U/374F 424U/454F Wszystkie konwektory kanałowe PK są odwracalne, to znaczy mogą być montowane z przyłączami instalacyjnymi po lewej lub po prawej stronie. Element grzewczy w PK30, PK45 i PK60 może być dowolnie ustawiony wewnątrz wanny (zalecane ustawienie od strony okna). Głębokość 9 i 11 cm U/314F 344U/374F 424U/454F U/314F 344U/374F 424U/454F U/314F U/454F 305 PK 9/16, 11/16: A = 4 cm PK 9/, 9/28, 11/, 11/28: A = 11 cm PK 9/42, 11/42, 15/42, 19/42: A = 16 cm PK 9/34, 11/34: A = 22 cm U/314F 424U/454F Głębokość 15, 19, 30, 45 i 60 cm U/314F 424U/454F PK 15/28, 15/34, 19/28, 19/34, 45/28, 45/42: A = 3 cm PK 30/28, 30/42: A = 12 cm 605 PK60 blacha rozdzielająca pokryta jest folią refleksyjno-izolacyjną dla zwiększenia mocy grzewczej

8 KONWEKTORY KANAŁOWE PK PK60 PK45 PK30 PK19 PK15 PK11 PK09 Głębokość (cm) Szerokość (cm) PK 240 / 11 / 34 / UNA 240/ długość (cm) 11/ głębokość (cm) 34/ szerokość (cm) UNA kod obramowania Długość (cm) /65/ cena netto PN /65/ cena netto PN /65/ cena netto PN /65/ cena netto PN /65/ cena netto PN /65/ cena netto PN /65/ cena netto PN /65/ cena netto PN /65/ cena netto PN /65/ cena netto PN /65/ cena netto PN /65/ cena netto PN /65/ cena netto PN /65/ cena netto PN /65/ cena netto PN /65/ cena netto PN /65/ cena netto PN /65/ cena netto PN /65/ cena netto PN /65/ cena netto PN Waga (kg/mb) Pojemność (l/mb wymiennika) 4,1 0,18 5,12 0,4 5,96 0,4 7,24 0,6 8,47 0,8 4,43 0,18 5,54 0,4 6,4 0,4 7,7 0,6 9,0 0,8 8,59 0,8 10,53 1,2 12,0 1,6 9,47 0,8 11,5 1,2 12,96 1,6 13,9 0,8 18,45 1,2 17,7 0,8 22,3 1,2 75/65/ PN netto ,4 0,8 75/65/ PN netto ,4 1,2 75/65/ Wat (moc grzewcza przy parametrach: zasilanie 75 C, powrót 65 C, w pomieszczeniu C) KRATKA ZWIJANA (KZ) Szerokość (cm) KZ 240 / 34 / ANA 240/ długość (cm) Długość (cm) 34/ szerokość (cm) ANA rodzaj materiału AUMINIUM ,4 16 DĄB / BUK ,0 MAHOŃ ,0 AUMINIUM ,7 DĄB / BUK ,2 MAHOŃ ,2 AUMINIUM ,4 28 DĄB / BUK ,6 MAHOŃ ,6 AUMINIUM ,9 34 DĄB / BUK ,8 MAHOŃ ,8 AUMINIUM ,6 42 DĄB / BUK ,8 MAHOŃ ,8 AUMINIUM: naturalne, jasny brąz, brąz Cena netto PN Waga (kg/mb) lat gwarancji na szczelność elementu grzewczego.

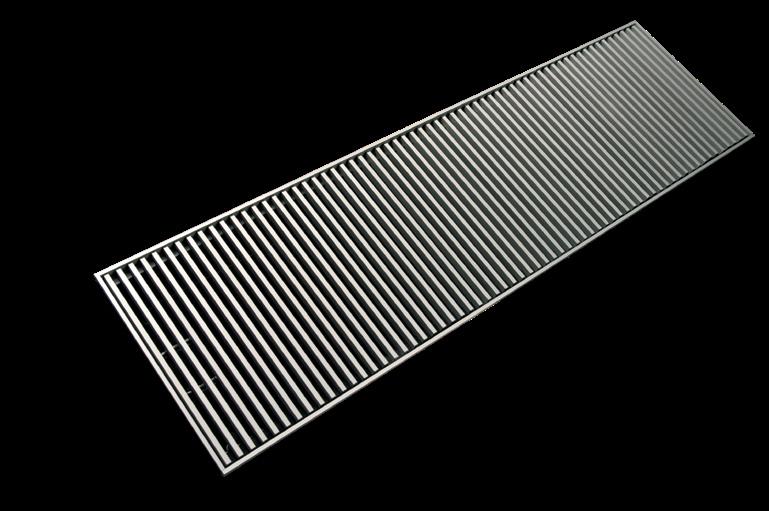

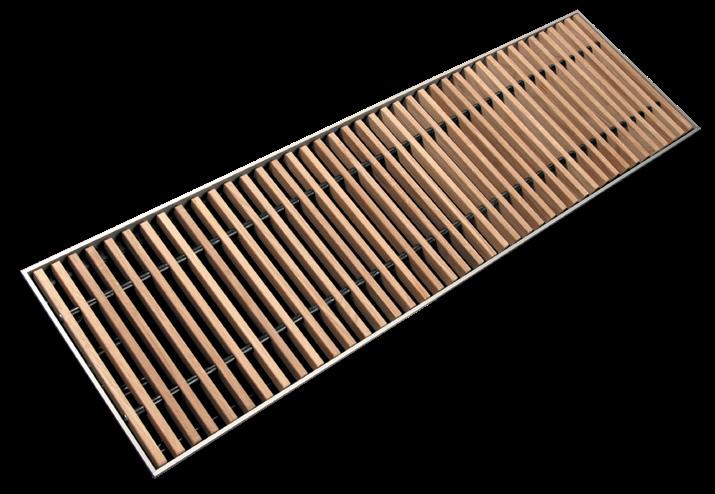

9 KRATKA ZWIJANA KZ Obramowanie U Obramowanie F KRATKI AUMINIOWE profil A Aluminium anodowane, podkładki dystansowe z czarnego tworzywa naturalne jasny brąz brąz ANA AJB ABR Naturalne Jasny brąz Brąz Prześwit 66% KRATKI DREWNIANE Drewno selekcjonowane, nielakierowane Dystanse z czarnego tworzywa Prześwit 60% dąb buk mahoń DAB BUK MAH * szczebelki 10 mm dla kratek o szerokości 16,, 28 cm, szczebelki 12 mm dla 34 i 43 cm /12* 15 Dąb Buk Mahoń Fizyczna szerokość kratek wynosi: szerokość typoszeregu minus 10 mm. Kratki drewniane dąb i buk mogą być na zamówienie wykonane z jasnymi dystansami (RA 1001 Beige) dopłata 10%. Patrz strona 26. Kratka KZ drewniana wykonywana jest z selekcjonowanego materiału, jednak ze względu specyfikę naturalnego drewna mogą wystąpić różnice w słojach i odcieniach szczebelków. Drewno jest suszone, nielakierowane, wymaga standardowego zabezpieczenia jak dla drewna surowego. Współczynnik korekcji mocy konwektorów dla kratek Wszystkie moce podawane w tabelach dla konwektorów kanałowych uwzględniają zastosowanie oryginalnych kratek. W przypadku stosowania innych kratek należy uwzględnić, że moc urządzeń będzie zmieniona w przypadku, gdy prześwit będzie inny. Prześwit kratki <60% 50% 40% 30% współczynnik 0,95 0,90 0,85 0,60 Obramowanie aluminiowe typ U (Obramowanie typ U montowane jest fabrycznie) naturalne jasny brąz brąz UNA UJB UBR 5 Obramowanie aluminiowe typ F (Obramowanie typ F dostarczane jest osobno) naturalne jasny brąz brąz FNA FJB FBR Obramowania są elementem konwektorów kanałowych i muszą być zamówione razem z grzejnikiem. Przedstawione zestawienia obramowań i kratek są tylko sugerowane.

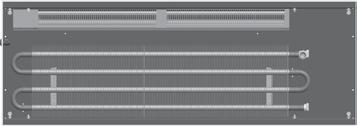

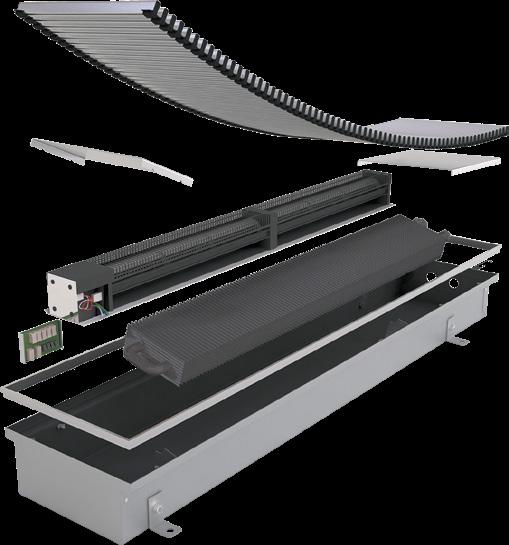

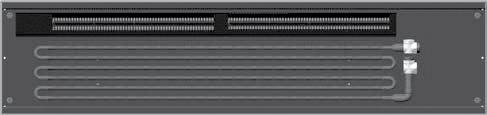

10 KONWEKTORY KANAŁOWE Z WENTYATORAMI PKOC KONWEKCJA WYMUSZONA Typy PKOC grzejnik konwektorowy z konwekcją wymuszoną zasilanymi elektrycznie wentylatorami, przystosowany do zabudowy w warstwach podłogi Budowa konwektorowy wymiennik grzewczy zamontowany w wannie stalowej, zespół wentylatorów osiowych; montaż podpodłogowy w poziomie posadzki aluminiowe obramowanie o wybranym przekroju i kolorze, przewidziane przykrycie kratką zlicowaną z posadzką PKOC 7/ Możliwości montażowe do zabudowy pod oknami lub drzwiami tarasowymi w warstwach podłogowych; wentylator od strony okna (w zależności od warunków możliwy montaż od strony pomieszczenia) PKOC jest przeznaczone wyłącznie do pomieszczeń o normalnej wilgotności PKOC 8/16 Inne informacje pełny zakres informacji o zastosowaniu PKOC zawarty jest w INSTRUKCJI MONTAŻU. Przed planowaniem zastosowania PKOC należy zapoznać się z zawartymi w instrukcji wymaganiami budowlanymi, instalacyjnymi i dotyczącymi sterowania urządzeniami Ciśnienie robocze do 12 bar Przyłącza podejścia 1/2 jednostronne, przy użyciu elastycznych wężyków przyłączeniowych; przyłącza instalacyjne po prawej stronie, elektryczne po lewej, na zamówienie dostępna wersja odwrotna Wykładnik n 1,09 Poziom dźwięku pomiary ciśnienia akustycznego oraz pomiary natężenia dźwięku PKOC zostały wykonane zgodnie z normą EN ISO 3741:1999, patrz str. 25 PKOC 11/ Standardowa dostawa PKOC obejmuje: element grzewczy miedziane rozprężane rurki ø 18 mm lub 9,25 mm z aluminiowymi radiatorami o przekroju karbowanym w układzie poziomym dla zwiększenia emisji ciepła; czarny lakier epoksydowo poliestrowy RA 9005; wyposażony w odpowietrznik wanna z blachy stalowej galwanizowanej cynkiem, pokryta warstwą epoksydowopoliesterową w kolorze RA 9005 (czarny) konsole do montażu elementu grzewczego kątowniki do mocowania wanny do podłoża śruby poziomujące dla precyzyjnego montażu z zakresem regulacji 25 mm komplet energooszczędnych wentylatorów osiowych z silnikiem prądu stałego 13 V / 24 V z elektroniczną komutacją (silnik dyskowy synchroniczny ze stałymi magnesami) (1 lub 2 sztuki) w obudowie moduł przyłączy elektrycznych FBox progowy czujnik temperatury przytwierdzony do rurki elementu grzewczego obramowanie dekoracyjne na obrzeżu wanny z aluminium anodowanego, profil U lub F w kolorze aluminium naturalne, brąz lub jasny brąz rurki przyłączeniowe w oplocie nierdzewnym do przyłączenia elementu grzewczego do instalacji (GZ ½ / GW ½ ) pokrywy komór przyłączy płyta pilśniowa do zabezpieczenia wnętrza wanny przed zabrudzeniem w czasie trwania prac budowlanych (płyta nie jest przystosowana do obciążeń). Opcje: przygotowanie bocznych ścianek wanny do łączenia w długi ciąg lub do łączenia z narożnikiem patrz str. 27 możliwe zamówienie wanny z folią absorbcyjną (izolacja akustyczna) patrz str. 24 cena PN netto: 298 za 1 mb za dopłatą możliwość zamówienia płyty zabezpieczającej z OSB o grubości 8 mm. Kratka: do osobnego zamówienia (aluminium, drewno, na zapytanie stal nierdzewna). Dla PKOC 7/28 tylko aluminium. PKOC 8/28 A=50, B=50 PKOC 9/28 A=50, B=60 PKOC 11/28 A=80, B=, C=74, D=57 PKOC 11/34 A=79, B=10, C=70, D=62 PKOC 11/42 A=1, B=31, C=70, D= A B 32 D C Sterowanie: do osobnego zamówienia, patrz str. 11, lub podłączenie do systemu sterowania budynkiem patrz str A B 70

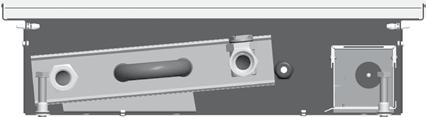

11 KONWEKTORY KANAŁOWE Z WENTYATORAMI PKOC 284U/314F 272 KONWEKCJA WYMUSZONA PKOC 7/28 średnica wentylatora 30 mm 284U/314F U/194F PKOC 8/16 średnica wentylatora 30 mm 164U/194F U/234F PKOC 11/ średnica wentylatora 40 mm 4U/234F U/314F PKOC 8/28 średnica wentylatora 30 mm 284U/314F U/314F PKOC 9/28 średnica wentylatora 40 mm 284U/314F U/314F PKOC 11/28 średnica wentylatora 40 mm 284U/314F U/ 374F PKOC 11/34 średnica wentylatora 40 mm 344U/ 374F U/454F PKOC 11/42 średnica wentylatora 40 mm 424U/454F

12 Głębokość (cm) KONWEKTORY KANAŁOWE PKOC Szerokość (cm) 7 28 PKOC 240 / 11 / 34 / UNA 240/ długość (cm) 11/ głębokość (cm) 34/ szerokość (cm) Długość (cm) UNA kod obramowania Maks. pobór prądu 3 Wat 5,5 Wat 7,5 Wat 10 Wat 13 Wat 15 Wat Stopień prędkości /65/ ,06 0,4 55/45/ cena netto PN Waga (kg/mb) Pojemność (l/mb) wymiennika 8 16 Maks. pobór prądu 3 Wat 5,5 Wat 7,5 Wat 10 Wat 13 Wat 15 Wat Stopień prędkości /65/ ,38 0,22 55/45/ cena netto PN Maks. pobór prądu 3 Wat 5,5 Wat 7,5 Wat 10 Wat 13 Wat 15 Wat Stopień prędkości /65/ /45/ cena netto PN Maks. pobór prądu 5,5 Wat 11 Wat 12 Wat Wat 22,5 Wat 23,5 Wat Stopień prędkości /65/ /45/ cena netto PN ,3 0,4 8,5 0,4 11 Maks. pobór prądu 5,5 Wat 11 Wat 12 Wat Wat 22,5 Wat 23,5 Wat Stopień prędkości /65/ ,53 0,5 55/45/ cena netto PN Maks. pobór prądu 5,5 Wat 11 Wat 12 Wat Wat 22,5 Wat 23,5 Wat Stopień prędkości /65/ /45/ cena netto PN , Maks. pobór prądu 5,5 Wat 11 Wat 12 Wat Wat 22,5 Wat 23,5 Wat Stopień prędkości /65/ ,2 0,6 55/45/ cena netto PN Maks. pobór prądu 5,5 Wat 11 Wat 12 Wat Wat 22,5 Wat 23,5 Wat Stopień prędkości /65/ ,7 0,6 55/45/ cena netto PN /65/ Wat (moc grzewcza przy parametrach: zasilanie 75 C, powrót 65 C, w pomieszczeniu C) Waga (kg/mb) AUMINIUM ,4 DĄB / BUK ,0 MAHOŃ ,0 KRATKA ZWIJANA (KZ) AUMINIUM ,7 DĄB / BUK ,2 MAHOŃ ,2 AUMINIUM ,4 DĄB / BUK ,6 MAHOŃ ,6 AUMINIUM ,9 DĄB / BUK ,8 MAHOŃ ,8 AUMINIUM ,6 42 DĄB / BUK ,8 MAHOŃ ,8 AUMINIUM: naturalne, jasny brąz, brąz Cena netto PN Obramowanie aluminiowe typ U (Obramowanie typ U montowane jest fabrycznie) naturalne jasny brąz brąz UNA UJB UBR Obramowanie aluminiowe typ F (Obramowanie typ F dostarczane jest osobno) naturalne jasny brąz brąz FNA FJB FBR 16 3 Obramowania są elementem konwektorów kanałowych i muszą być zamówione razem z grzejnikiem. Przedstawione zestawienia obramowań i kratek są tylko sugerowane lat gwarancji na szczelność elementu grzewczego. Gwarancja na urządzenia elektryczne wynosi 2 lata.

13 STEROWANIE GRZEJNIKAMI Z WENTYATORAMI Sterowanie mocą grzewczą urządzeń wyposażonych w wentylatory polega na załączaniu i wyłączaniu wentylatorów, a także na zmianie ich prędkości obrotowej. Sterowanie pracą urządzeń dokonywane jest w odniesieniu do temperatury powietrza w pomieszczeniu, przy założeniu stałej dostępności czynnika grzewczego dla ogrzewania lub chłodniczego dla chłodzenia. ZASTOSOWANIE ZAWORÓW Niezbędne jest zastosowanie dla każdego urządzenia PK..OC standardowych zaworów odcinających i zaworu termostatycznego dla zapewnienia właściwej regulacji przepływu dzięki nastawie wstępnej. Zastosowanie standardowych głowic termostatycznych dla zaworów nie jest możliwe. Opcjonalnie stosuje się siłowniki termiczne, które otwierają i zamykają przepływ czynnika równocześnie z załączeniem wentylatorów. ZASADA DZIAŁANIA Kiedy temperatura w pomieszczeniu spadnie poniżej oczekiwanej wartości (lub wzrośnie powyżej w przypadku chłodzenia) termostat umieszczony w punkcie referencyjnym pomieszczenia ogrzewanego / chłodzonego włącza ogrzewanie (chłodzenie) przez załączenie wentylatorów na ustalonej prędkości obrotowej (dostępne są 3 poziomy do wyboru ręcznego, w przypadku urządzeń programowalnych zalecane jest wybranie opcji automatycznego przełączania biegów). W przypadku, gdy czynnik grzewczy ma temperaturę poniżej 35 C wentylatory nie załączą się, ponieważ obwód zasilania silników jest rozłączony przez progowy czujnik temperatury na elemencie konwektorowym. Klimakonwektory dodatkowo wyposażone są w progowy czujnik temperatury dla czynnika chłodniczego. Wszystkie urządzenia PK..OC mogą być zasilane napięciem prądu stałego 13 V lub 24 V. Nowo opracowany system zasilania, przy napięciu 24V prądu stałego, zapewnia: bezpieczne napięcie zasilania łatwą instalację i wyższą niezawodność dzięki prostemu schematowi elektrycznemu i mniejszej liczbie elementów systemu możliwość bezpiecznego prowadzenia instalacji na większe odległości. SYSTEM 24 V DC W pomieszczeniu ogrzewanym: termostat Siemens RDG 160T SYSTEM 13 V DC W pomieszczeniu ogrzewanym: wybrany termostat W rozdzielnicy elektrycznej: zasilacz 24V DC W rozdzielnicy elektrycznej: zasilacz 12V DC moduł RBox Silniki wentylatorów zasilane są napięciem 13 V / 24 V, o ich uruchomieniu i prędkości obrotowej decyduje prąd sterujący (0 10 V). W systemie 24V DC prąd sterujący jest generowany przez termostat RDG 160T. W systemie 13V DC prąd sterujący jest generowany przez moduł RBox, który jest centralnym elementem przyłączeniowym, wymagającym zasilania 230 V AC, do którego podłączone są elementy systemu. DOBÓR ZASIACZY Aby wybrać zasilacz właściwej mocy należy zsumować moce poboru prądu podane w tabelach stosowanych urządzeń i zastosować zasilacz o mocy przekraczającej uzyskaną sumę. W przypadku stosowania siłowników termicznych na zaworach należy dodać 2W na każdy siłownik. Jeśli we współpracy z jednym termostatem stosowana jest większa liczba urządzeń PK..OC, zalecane jest zastosowanie urządzeń systemu 24 V DC.

14 SYSTEM 24 V DC Bezpieczne napięcie zasilania 24V DC Niższe koszty urządzeń przy wyborze termostatu programowalnego Łatwa instalacja, uproszczony schemat elektryczny (4 żyły z rozdzielnicy do każdego urządzenia w ogrzewanym pomieszczeniu PKOC, termostatu) Wyższa niezawodność ze względu na mniejszą liczbę elementów Możliwość bezpiecznego prowadzenia instalacji na większych dystansach dzięki wyższemu napięciu Cena netto PN: 586 Siemens RDG 160T Programowane dla dni tygodnia ustawianie temperatury komfortowej i obniżonej dla pomieszczenia Automatyczne lub ręczne ustawianie prędkości wentylatora Możliwość sterowania pilotem IRA 211 Możliwość stosowania dodatkowych czujników temperatury Zakres nastaw temperatury pomieszczenia: 5 40 C Zasilanie 24V AC, wyjście sterujące 0 10V DC dla wentylatora z silnikiem ECM (silnik komutowany elektronicznie) Rozmiar (szer./wys./głęb.): 93/128/31 OPCJA: Pilot Siemens IRA 211 Wybór trybu pracy, temperatury i prędkości wentylatorów Zasilany bateriami AAA Rozmiar (szer./wys./głęb.): 42/106/18 Cena netto PN: 116 Siemens QAA32 (IP30) Pomieszczeniowy czujnik temperatury Do pomieszczeń, w których nie można zastosować termostatów Rozmiar (szer./wys./głęb.): 96/100/36 Cena netto PN: 68 Zasilacz prądu stałego WDR WDR Montaż na szynie DIN, stopień ochrony IP. Moc elektryczna: 100,8 W 480 W Prąd zasilający: 230 V AC/1,6 A 230 V AC/4 A Prąd wyjściowy: V DC/4,2 A V DC/ A Rozmiar szer./wys./głęb. (mm): 100/93/56 85,5/125,2/128,5 Cena netto PN: OPCJA: Szafka na RBox i zasilacz Z szyną DIN, do zabudowy w ścianie Można zastosować w pomieszczeniu, gdzie montowane są urządzenia PKOC Rozmiar (szer./wys./głęb.): 258/318/72 Cena netto PN: 153

15 SYSTEM 24 V DC N PE Rozdzielnica elektryczna Schemat elektryczny sterowania PKOC, PKBOC, PKIOC (konwektory kanałowe, system dwururowy) z termostatem Siemens RGD 160T 24V Zasilacz AC 230V / DC 24V Zasilacz prądu stałego AC 230V / DC 24V +Upwr 0Vpwr G napięcie zasilania + (24 V) G0 napięcie zasilania - (24V) Y50 wyjście sygnału 0 10 V do sterowania wentylatorem mostek napięcie 24V Q1 wyjście zasilania dla napędu zaworu (24V) Ogrzewane pomieszczenie Termostat RDG 160T (Siemens) Dla optymalnej funkcjonalności grzewczej zalecane jest zastosowanie dowolnych, dostępnych na rynku, siłowników termicznych zaworów 24 V (poniżej: przykładowe fotografie). Q1 Q2 Q3 GND D1 G G0 Y50 Y Y10 M X1 X2 Valve +Upwr 0Vpwr Ucntrl SGND HPK BVC KTS KVH KVC KM1 KM2 FBOX Wymagane ustawienia termostatu SIEMENS RDG 160T: PK(B)OC PKIOC PKWOC Termostat RDG 160T Ustawienia DIP ON OFF ON OFF Ustawienia parametrów* / Tryb pracy P01 z domyślnego 1 przestawić na 0 (tylko ogrzewanie) 2 = ogrzewanie / chłodzenie przełączanie ręczne) lub 3 = ogrzewanie / chłodzenie przełączanie automatyczne Jeżeli zastosowano zewnętrzny czujnik automatycznego przełączania trybu nie stosuje się Ustawienia parametrów* / Tryb pracy P46 z domyślnego 2 przestawić na 1 (ustawienie trybu pracy napędu zaworu ON/OFF na wyjściu Q1) z domyślnego 2 przestawić n a 1 (ustawienie trybu pracy napędu zaworu ON/OFF na wyjściu Q1) *Dostęp do ustawień zgodnie z instrukcją Siemens Sterowanie prędkością wentylatora odbywa się domyślnie w zakresie od 10% do 80%, zależnie od histerezy przełączania. Prędkości maksymalne wentylatorów można regulować zmieniając parametry: P57 1 stopień prędkości (domyślne 10%) P56 2 stopień prędkości (domyślne 30%) P55 3 stopień prędkości (domyślne 80%)

16 SYSTEM 13 V DC KROK 1 Wybór termostatu pomieszczeniowego naściennego dla każdego pomieszczenia ogrzewanego/chłodzonego za pomocą PK..OC. Wybór w oparciu o preferencje dotyczące funkcji i wyglądu. Wszystkie urządzenia wykonane są w II klasie bezpieczeństwa wg EN i mają stopień ochrony obudowy IP30 wg EN Wszystkie wykonane są z tworzywa w kolorze białym RA Pełna specyfikacja techniczna dostępna w materiałach firmy Siemens. Cena netto PN: 168 Cena netto PN: 558 Cena netto PN: 544 Siemens RAB11 Ustawianie pokrętłem bieżącej, oczekiwanej temperatury powietrza w pomieszczeniu Ustawianie prędkości wentylatora przełącznikiem 3-pozycyjnym Przełącznik grzanie/chłodzenie Zakres nastaw temperatury pomieszczenia: 8 30 C Napięcie przełączane do 250 V, prąd: 0,2 6(2) A Rozmiar (szer./wys./głęb.): 96/110/35,4 Nie obsługuje PKWOC Siemens RDF 600T Programowane dla dni tygodnia, ustawianie temperatury komfortowej i obniżonej dla pomieszczenia Automatyczne lub ręczne ustawianie prędkości wentylatora Możliwość sterowania pilotem IRA 211 Możliwość stosowania dodatkowych czujników temperatury Zakres nastaw temperatury pomieszczenia: 5 40 C Napięcie przełączane do 250 V, prąd: maks. 5(4) A Rozmiar po zamontowaniu (szer./wys./ głęb.): 86/86/16; montaż w standardowej puszce podtynkowej o średnicy 50 mm Siemens RDG 100T Programowane dla dni tygodnia ustawianie temperatury komfortowej i obniżonej dla pomieszczenia Automatyczne lub ręczne ustawianie prędkości wentylatora Możliwość sterowania pilotem IRA 211 Możliwość stosowania dodatkowych czujników temperatury Zakres nastaw temperatury pomieszczenia: 5 40 C Napięcie przełączane do 250 V, prąd: maks. 5(4) A Rozmiar (szer./wys./głęb.): 93/128/31 OPCJA: Pilot Siemens IRA 211 Współpracuje z RDF 600 i RDG 100T Wybór trybu pracy, temperatury i prędkości wentylatorów Zasilany bateriami AAA Rozmiar (szer./wys./głęb.): 42/106/18 Cena netto PN: 116 Siemens QAA32 (IP30) Pomieszczeniowy czujnik temperatury Do pomieszczeń, w których nie można zastosować termostatów Współpracuje z RDF 600 i RDG 100T Rozmiar (szer./wys./głęb.): 96/100/36 Cena netto PN: 68 KROK 2 Centralnym elementem sterowania jest moduł przyłączeniowy RBox, który generuje sygnał sterujący pracą PK..OC. RBox jest konieczny do każdego termostatu. KROK 3 Wybór odpowiedniej mocy zasilacza prądu stałego, ewentualnie w przypadku sterowania większą ilością urządzeń PK(B)OC dobór kilku zasilaczy. Zasady doboru patrz str. 16. Cena netto PN: 300 Moduł RBox Centralny moduł sterujący z separatorem optycznym Prąd zasilający: 230 V Prąd wyjściowy (sygnałowy): 0 10 V 3 potencjometry do precyzyjnego ustawiania prędkości wentylatorów Rozmiar (szer./wys./głęb.): 52/23/40 Stopień ochrony IP Montaż na szynie DIN Zasilacz prądu stałego DR 60 DR 100 Montaż na szynie DIN, stopień ochrony IP. Napięcie należy ustawić na 13 V. Moc elektryczna: 60 W 100 W Prąd zasilający: 230 V AC/0,88 A 230 V AC/1,6 A Prąd wyjściowy: 11,1 13,2 V DC/4 A V DC/6,7 A Rozmiar szer./wys./głęb. (mm): 73/93/56 100/93/56 Cena netto PN: OPCJA: Szafka na RBox i zasilacz Z szyną DIN, do zabudowy w ścianie Można zastosować w pomieszczeniu, gdzie montowane są urządzenia PKOC Rozmiar (szer./wys./głęb.): 258/318/72 Cena netto PN: 153

17 SYSTEM 13 V DC Wszystkie przyłącza elektryczne powinny być wykonywane zgodnie z odpowiednimi normami przez osobę posiadającą właściwą wiedzę i uprawnienia. Należy zwrócić uwagę na dobór właściwego okablowania (długość i średnica przewodów) tak, aby po uwzględnieniu spadku napięcia, poziom napięcia roboczego zmierzony na stykach FBox wynosił 13 V (+/- 1 V). W przypadku podłączania do jednego modułu RBox większych ilości PK..OC należy zaplanować okablowanie uwzględniając pobory mocy urządzeń. Pomieszczeniowy czujnik temperatury QAA32 może być zastosowany opcjonalnie do kontroli temperatury w innym pomieszczeniu niż to, w którym zamontowano termostat RDF 600T lub RDG 100T. Dotyczy to instalacji PKBOC w pomieszczeniach basenów lub gdy osoby postronne nie powinny mieć dostępu do ustawień termostatu (na przykład: gdy urządzenia PO..OC są umieszczone w przestrzeni publicznej). termostat Siemens (RAB11) Pomieszczeniowy czujnik temperatury M X SR1 SR SR2 M X III. III. 0 I. II. 0 I. II. Ogrzewanie Chłodzenie (Y11) Y Q1 Q2 Q3 N N Neutralny (nie jest stosowany w termostacie Siemens RAB11) iniowy (230 V 50 Hz) Q1 uruchamianie 1 stopnia prędkości (230V) Q2 uruchamianie 2 stopnia prędkości (230 V) Q3 uruchamianie 3 stopnia prędkości (230 V) Y rozłączane przez termostat wyjście liniowe dla zasilacza 13 V (w RDG 100T Y1, w RDF 600T Y11) BVC HPK KVC KVT KTS Valve +Upwr 0Vpwr Ucntrl KM1 KM2 FBOX SGND RBOX Potencjometry precyzyjnej regulacji prędkości obrotowej dla trzech biegów. N PE Y Q3 Q2 Q1 N N PE PE N (Y) Thermostat AC 230V PS-230V Q3 Q2 Q1 N +Upwr Ucntrl SGND RPM Q1 RPM Q2 RPM Q3 Test GND JPV FAN-BUS PS-13V Valve SGND Ucntrl 0Vpwr +Upwr Valve Valve 0Vval +Upwr 0Vpwr Zasilacz prądu stałego nominalnie 12 V prawidłowe ustawienie w ramach dostępnego zakresu regulacji 13 V. N PE PS-100 DC13V +Upwr 0Vpwr KVC KVT KTS KM1 BVC HPK Valve +Upwr 0Vpwr Ucntrl SGND KM2 FBOX

18 SYSTEM 13 V DC Regulacja prędkości wentylatorów Moduł RBox posiada 3 potencjometry, którymi można doregulować prędkości obrotowe wentylatorów na poszczególnych biegach na podstawie rzeczywistych warunków w pomieszczeniu. Zwiększanie prędkości obrotowej na każdym stopniu zwiększa osiąganą moc grzewczą / chłodniczą urządzeń i jednocześnie głośność pracy. W tabeli 1 przedstawiono fabryczne ustawienia potencjometrów, które gwarantują parametry urządzeń podawane w tabelach. Ustawienia termostatów Siemens Przed przystąpieniem do uruchamiania urządzeń PK..OC należy dokonać wstępnych ustawień zgodnie z wytycznymi w instrukcjach termostatów Siemens. PK(B)OC PKIOC PKWOC Termostat RAB 11 zwora na obwodzie drukowanym powinna być w pozycji SR2 nie stosuje się 1 stopień 2 stopień 3 stopień PK(B)OC Termostat RDF 600T DIP Ustawienia parametrów / Tryb pracy P01 ON 0 = tylko ogrzewanie 1 2 PKIOC ON = ręczne ogrzew. lub chłodz. Posługując się śrubokrętem płaskim należy ustawić każdy potencjometr w pozycji, która jest optymalna dla PK(B)OC sterowanych danym modułem. PKWOC ON = ogrzewanie i chłodzenie* Ustawienie Napięcie sterujące (V) potencjometru PKOC /7/28; 080/8/ ,3 4,6 6,1 1/7/28; 1/8/ ,3 4,9 6,5 160/7/28; 160/8/ ,3 4,9 6,5 0/7/28; 0/8/ ,5 5,4 7,9 240/7/28; 240/8/ ,3 4,9 6,5 280/7/28; 280/8/ ,3 4,9 6,5 PKOC / PKBOC 080/9/28; 080/11/XX ,5 4,3 5,3 1/9/28; 1/11/XX ,1 5,7 7,5 160/9/28; 160/11/XX ,5 6,0 8,8 0/9/28; 0/11/XX ,1 5,7 7,5 240/9/28; 240/11/XX ,5 6,0 8,8 280/9/28; 280/11/XX ,5 6,0 8,8 PKOC / PKIOC 080/11/ ,5 4,3 5,3 1/11/ ,1 5,7 7,5 160/11/ ,5 6,0 8,8 0/11/ ,1 5,7 7,5 240/11/ ,5 6,0 8,8 280/11/ ,5 6,0 8,8 PKIOC / PKWOC 1/13/ ,5 6,4 8,8 150/13/ ,7 6,8 10,7 0/13/ ,5 6,4 8,8 250/13/ ,7 6,8 10,7 300/13/ ,7 6,8 10,7 PK(B)OC PKIOC PKWOC Termostat RDG 100T DIP Ustawienia parametrów / Tryb pracy P01 ON OFF ON OFF ON OFF = tylko ogrzewanie *zwora BVC w module Fbox musi być wyjęta Siłownik termiczny do PK(B)OC 2 = ogrzewanie / chłodzenie przełączanie ręczne) lub 3 = ogrzewanie / chłodzenie przełączanie automatyczne Jeżeli zastosowano zewnętrzny czujnik automatycznego przełączania trybu 4 = ogrzewanie i chłodzenie* Siłownik A3004 NC jest stosowany do zaworów termostatycznych. Przeznaczony jest do napięcia prądu stałego 12 V (-10 %...+%) Typ NC NORMANIE ZAMKNIĘTY. Przeznaczony do zaworów termostatycznych M30 x 1,5 Moc: 1,8 W Stopień ochrony: IP 54 Kabel: 2 x 0,75 mm 2, 1 mb. Cena netto PN za 1 szt.: 341

19 SYSTEM 24 V DC Sterowanie PK..OC w instalacji Domu Inteligentnego Standardowe urządzenia PK..OC mogą być włączone do systemu zarządzenia domem inteligentnym, w którym ciągły sygnał w zakresie 0 10 V kontroluje prędkość obrotów wentylatorów. Dla doboru właściwego poziomu sygnału sterującego, generowanego w ramach systemu sterowania domem inteligentnym, należy zastosować wartości napięcia sterującego podanego dla poszczególnych PK..OC i stopni prędkości tabeli na stronie 16. Dodatkowo system sterowania domem inteligentnym może sterować niezależnie otwieraniem zaworów termostatycznych za pośrednictwem siłowników termicznych 24 V typu NZ. AC 230V N PE BMS - BUS PE N PS-100 DC 24 V Moduł BMS K Aktuator Wyjście modułu BMS 1 x styk bezpotencjałowy (24 V / 1A) 1 x wyjście analogowe (0 10 V / 10 ma) K styk przełącznika do sterowania napędami termicznymi zaworów Ucntrl wyjście analogowe kontroluje prędkość wentylatora 0V sgnd masa sygnału +Upwr 0Vpwr Ucntrl 0Vsgnd Valve +Upwr 0Vpwr HPK BVC KVT KVC Valve +Upwr 0Vpwr HPK BVC KVT KVC Ucntrl SGND KTS KM1 Ucntrl SGND KTS KM1 KM2 KM2 FBOX FBOX 13 V DC 24 V DC DODATKOWA REGUACJA PRĘDKOŚCI WENTYATORÓW W przypadku, gdy jeden termostat RDG 160T (system 24 V) lub jeden moduł RBox (system 13 V) steruje kilkoma PK..OC o różnych rozmiarach, dla których wymagane są różne wartości ustawień prądu sterującego, należy dokonać korekty prędkości obrotowych wentylatorów przy użyciu potencjometru znajdującego się w obudowie wentylatora. Fabryczne ustawienie jest na maksimum, jeśli w mniejszych PK..OC prędkość obrotowa wentylatorów jest zbyt wysoka, należy ją skorygować przy pomocy potencjometru. Korekta obrotów wentylatora Ustawienie fabryczne: MAX

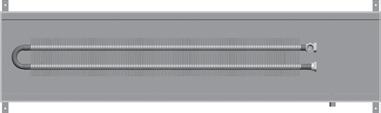

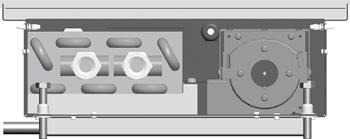

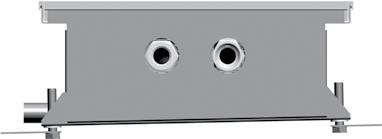

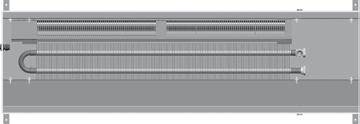

20 50 KONWEKTORY KANAŁOWE PKB/PKBOC KONWEKCJA NATURANA / KONWEKCJA WYMUSZONA Typy PKB grzejnik konwektorowy z konwekcją niewymuszoną, przystosowany do zabudowy w warstwach podłogi w pomieszczeniach mokrych PKBOC grzejnik konwektorowy z konwekcją wymuszoną zasilanymi elektrycznie wentylatorami, przystosowany do zabudowy w warstwach podłogi w pomieszczeniach mokrych H H 10 Budowa konwektorowy wymiennik grzewczy zamontowany w wannie stalowej; PKBOC zespół wentylatorów osiowych; montaż podpodłogowy w poziomie posadzki aluminiowe obramowanie o wybranym przekroju i kolorze, przewidziane przykrycie kratką zlicowaną z posadzką, wykonane skanalizowanie odpływu wody 0 mm Możliwości montażowe do zabudowy pod oknami lub drzwiami tarasowymi w warstwach podłogowych przeznaczone do stosowania w pomieszczeniach mokrych i o podwyższonej wilgotności typu hale basenowe, ogrody zimowe Inne informacje pełny zakres informacji o zastosowaniu PKB/PKBOC zawarty jest w INSTRUKCJI MONTAŻU. Przed planowaniem zastosowania PKB/PKBOC należy zapoznać się z zawartymi w instrukcji wymaganiami budowlanymi, instalacyjnymi i dotyczącymi sterowania urządzeniami Ciśnienie robocze do 12 bar Przyłącza podejścia 1/2 jednostronne, przy użyciu elastycznych wężyków przyłączeniowych Wykładnik n PKB 1,57; PKBOC 1,09 Poziom dźwięku pomiary ciśnienia akustycznego oraz pomiary natężenia dźwięku PKBOC zostały wykonane zgodnie z normą EN-ISO 3741:1999, patrz str U/ 374F Standardowa dostawa PKB obejmuje: element grzewczy miedziane rozprężane rurki ø 18 mm z aluminiowymi radiatorami o przekroju karbowanym w układzie poziomym dla zwiększenia emisji ciepła, nielakierowany, wyposażony w odpowietrznik wanna z blachy ze stali nierdzewnej wysokiej odporności (AISI 316) odpływ dla wody, wymaga podłączenia do kanalizacji konsole do montażu elementu grzewczego śruby poziomujące dla precyzyjnego montażu z zakresem regulacji 25 mm obramowanie dekoracyjne na obrzeżu wanny z aluminium anodowanego, profil U lub F w kolorze aluminium naturalne, brąz lub jasny brąz rurki przyłączeniowe w oplocie nierdzewnym do przyłączenia elementu grzewczego do instalacji (GZ ½ / GW ½ ) płyta pilśniowa do zabezpieczenia wnętrza wanny przed zabrudzeniem w czasie trwania prac budowlanych (płyta nie jest przystosowana do obciążeń). Standardowa dostawa PKBOC obejmuje: wyposażenie jak dla PKB komplet energooszczędnych wentylatorów osiowych z silnikiem (1 lub 2 sztuki) w obudowie moduł przyłączy elektrycznych FBox obudowa ochronna dla urządzeń elektrycznych, stopień ochrony IP67 (zabezpieczenie przed zalaniem) progowy czujnik temperatury (TS 1) przytwierdzony do rurki elementu grzewczego pokrywy komór przyłączy. Opcje: na zamówienie, za dopłatą możliwość zamówienia płyty zabezpieczającej z OSB o grubości 8 mm. Kratka: do osobnego zamówienia (aluminium, na zapytanie stal nierdzewna). Sterowanie: PKBOC do osobnego zamówienia patrz str. 11 lub podłączenie do systemu sterowania budynkiem patrz str U/ 374F odpływy wody 18 Średnica wentylatora: 40 mm 180 mm PKBOC 11/34 1

21 PKB Głębokość (cm) Szerokość (cm) KONWEKTORY KANAŁOWE PKB/PKBOC KONWEKCJA NATURANA / KONWEKCJA WYMUSZONA PKB 240 / 11 / 34 / UNA 240/ długość (cm) 11/ głębokość (cm) 34/ szerokość (cm) UNA kod obramowania Długość (cm) Waga (kg/mb) Pojemność (l/mb) wymiennika /65/ cena netto PN ,0 0,5 75/65/ cena netto PN ,2 0,5 75/65/ cena netto PN ,5 0,8 75/65/ ,3 cena netto PN , /65/ cena netto PN ,7 0,5 75/65/ cena netto PN ,7 0,5 75/65/ cena netto PN ,0 0,8 75/65/ ,7 cena netto PN ,0 75/65/ Wat (moc grzewcza przy parametrach: zasilanie 75 C, powrót 65 C, w pomieszczeniu C) KRATKA ZWIJANA AUMINIUM (KZ) Długość (cm) Szerokość (cm) , , , ,6 AUMINIUM: naturalne, jasny brąz, brąz Cena netto PN Waga (kg/mb) PKBOC PKBOC 240 / 11 / 34 / UNA 240/ długość (cm) 11/ głębokość (cm) 34/ szerokość (cm) UNA kod obramowania Długość (cm) Maks. pobór prądu 5,5 Wat 11 Wat 12 Wat Wat 22,5 Wat 23,5 Wat Stopień prędkości /65/ ,0 0,5 55/45/ cena netto PN /65/ Wat (moc grzewcza przy parametrach: zasilanie 75 C, powrót 65 C, w pomieszczeniu C) Głębokość (cm) Szerokość (cm) KRATKA ZWIJANA AUMINIUM (KZ) Szerokość (cm) 34 AUMINIUM ,9 AUMINIUM: naturalne, jasny brąz, brąz Cena netto PN Waga (kg/mb) Pojemność (l/mb) wymiennika Obramowanie aluminiowe typ U (Obramowanie typ U montowane jest fabrycznie) naturalne jasny brąz brąz UNA UJB UBR 5 Obramowanie aluminiowe typ F (Obramowanie typ F dostarczane jest osobno) naturalne jasny brąz brąz FNA FJB FBR Obramowania są elementem konwektorów kanałowych i muszą być zamówione razem z grzejnikiem. Przedstawione zestawienia obramowań i kratek są tylko sugerowane. 10 lat gwarancji na szczelność elementu grzewczego. Gwarancja na urządzenia elektryczne wynosi 2 lata. 12

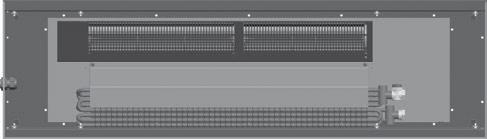

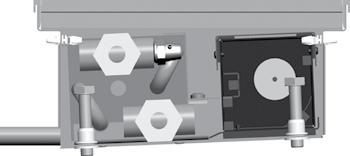

22 75 KIMAKONWEKTORY PODPODŁOGOWE PKIOC OGRZEWANIE UB CHŁODZENIE Typy klimakonwektory do systemów dwururowych z konwekcją wymuszoną zasilanymi elektrycznie wentylatorami, przystosowane do zabudowy w warstwach podłogi 4U/234F Budowa konwektorowy wymiennik cieplny zamontowany w wannie stalowej, zespół wentylatorów osiowych, instalacja do odprowadzania skroplin; montaż podpodłogowy w poziomie posadzki aluminiowe obramowanie o wybranym przekroju i kolorze, przewidziane przykrycie kratką zlicowaną z posadzką Możliwości montażowe do zabudowy pod oknami lub drzwiami tarasowymi w warstwach podłogowych; wentylator od strony okna (w zależności od warunków możliwy montaż od strony pomieszczenia); PKIOC są przeznaczone wyłącznie do pomieszczeń o normalnej wilgotności Inne informacje pełny zakres informacji o zastosowaniu PKIOC zawarty jest w INSTRUKCJI MONTAŻU. Przed planowaniem zastosowania PKIOC należy zapoznać się z zawartymi w instrukcji wymaganiami budowlanymi, instalacyjnymi i dotyczącymi sterowania urządzeniami Ciśnienie robocze do 12 bar Przyłącza podejścia 1/2, przy użyciu elastycznych wężyków przyłączeniowych; przyłącza instalacyjne po prawej stronie, elektryczne po lewej; na zamówienie dostępna wersja odwrotna Wykładnik n 0,99 Poziom dźwięku pomiary ciśnienia akustycznego oraz pomiary natężenia dźwięku PKIOC zostały wykonane zgodnie z normą EN-ISO 3741:1999, patrz str. 25 4U/234F PKIOC 11/ 160 Średnica wentylatora mm 40 Ciężar kg/m 7,7 Pojemność l/m 0,5 Standardowa dostawa PKIOC obejmuje: PKIOC 13/34: wymiennik cieplny miedziane rozprężane rurki ø 9,25 z aluminiowymi radiatorami o przekroju karbowanym w układzie poziomym dla zwiększenia emisji ciepła; czarny lakier epoksydowo-poliestrowy RA 9005; wyposażony w odpowietrznik (PKIOC 11/: wymiennik cieplny j.w. nielakierowany) PKIOC 13/34: wanna z blachy stalowej grubości 1,3 mm galwanizowanej cynkiem pokryta warstwą epoksydowo-poliesterową w kolorze RA 9005 (czarny) taca z stali kwasoodpornej AISI 316 do odprowadzania skroplin, wymaga podłączenia do kanalizacji (PKIOC 11/: cała wanna wykonana ze stali nierdzewnej AISI 304) konsole do montażu wymiennika cieplnego kątowniki do mocowania wanny do podłoża śruby poziomujące dla precyzyjnego montażu z zakresem regulacji 25 mm komplet energooszczędnych wentylatorów osiowych z silnikiem (1 lub 2 sztuki) w obudowie moduł przyłączy elektrycznych FBox dwa progowe czujniki temperatury dla ogrzewania i chłodzenia przytwierdzone do wymiennika cieplnego obramowanie dekoracyjne na obrzeżu wanny z aluminium anodowanego, profil U lub F w kolorze aluminium naturalne, brąz lub jasny brąz rurki przyłączeniowe w oplocie nierdzewnym do przyłączenia wymiennika cieplnego do instalacji (GZ ½ / GW ½ ) pokrywy komór przyłączy płyta pilśniowa do zabezpieczenia wnętrza wanny przed zabrudzeniem w czasie trwania prac budowlanych (płyta nie jest przystosowana do obciążeń) U/ 374F PKIOC 13/34 344U/ 374F Średnica wentylatora mm 60 Ciężar kg/m 13,2 Pojemność l/m 0,5 Opcje: możliwe zamówienie wanny z folią absorbcyjną (izolacja akustyczna) patrz str. 24 cena PN netto: 298 za 1 mb za dopłatą możliwość zamówienia płyty zabezpieczającej z OSB o grubości 8 mm. Kratka do osobnego zamówienia (aluminium, drewno, na zapytanie stal nierdzewna). Sterowanie: do osobnego zamówienia patrz str. 11 lub podłączenie do systemu sterowania budynkiem patrz str

23 6/12 ºC PKIOC 240 / 11 / / UNA 240/ długość (cm) 11/ głębokość (cm) / szerokość (cm) PKIOC 11/ dwururowe UNA kod obramowania Długość (cm) Maks. pobór prądu 5,5 Wat 11 Wat 12 Wat Wat 22,5 Wat 23,5 Wat Stopień prędkości MOC CHŁODNICZA JAWNA (Wat) 28 Wilgotność względna % Temp. powietrza KIMAKONWEKTORY PODPODŁOGOWE PKIOC OGRZEWANIE UB CHŁODZENIE 21 8/14 ºC 10/15 ºC 28 Wilgotność względna % Wilgotność względna % MOC GRZEWCZA (Wat) 75/65/ /45/ Cena netto PN KRATKA ZWIJANA (KZ) AUMINIUM: naturalne, jasny brąz, brąz AUMINIUM DĄB / BUK MAHOŃ Cena netto PN 6/12 ºC PKIOC 250 / 13 / 34 / UNA 240/ długość (cm) PKIOC 13/34 dwururowe 13/ głębokość (cm) 34/ szerokość (cm) Długość (cm) UNA kod obramowania Maks. pobór prądu 9,5 Wat 14 Wat 18,5 Wat 23 Wat 27,5 Wat Stopień prędkości MOC CHŁODNICZA JAWNA (Wat) 28 Wilgotność względna % Temp. powietrza 8/14 ºC 10/15 ºC 28 Wilgotność względna % Wilgotność względna % MOC GRZEWCZA (Wat) 75/65/ /45/ Cena netto PN KRATKA ZWIJANA (KZ) 34 AUMINIUM: naturalne, jasny brąz, brąz AUMINIUM DĄB / BUK MAHOŃ Cena netto PN Obramowanie aluminiowe typ U (Obramowanie typ U montowane jest fabrycznie) naturalne jasny brąz brąz UNA UJB UBR 5 Obramowanie aluminiowe typ F (Obramowanie typ F dostarczane jest osobno) naturalne jasny brąz brąz FNA FJB FBR Obramowania są elementem konwektorów kanałowych i muszą być zamówione razem z grzejnikiem. Przedstawione zestawienia obramowań i kratek są tylko sugerowane. 10 lat gwarancji na szczelność elementu grzewczego. Gwarancja na urządzenia elektryczne wynosi 2 lata. 12

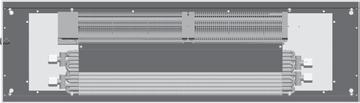

24 KIMAKONWEKTORY PODPODŁOGOWE PKWOC OGRZEWANIE UB CHŁODZENIE Typy klimakonwektory do systemów czterorurowych z konwekcją wymuszoną zasilanymi elektrycznie wentylatorami, przystosowane do zabudowy w warstwach podłogi niezależne obiegi dla grzania i chłodzenia 344U/ 374F Budowa konwektorowy wymiennik cieplny zamontowany w wannie stalowej, zespół wentylatorów osiowych, instalacja do odprowadzania skroplin; montaż podpodłogowy w poziomie posadzki aluminiowe obramowanie o wybranym przekroju i kolorze, przewidziane przykrycie kratką zlicowaną z posadzką Możliwości montażowe do zabudowy pod oknami lub drzwiami tarasowymi w warstwach podłogowych; wentylator od strony okna (w zależności od warunków możliwy montaż od strony pomieszczenia); PKWOC są przeznaczone wyłącznie do pomieszczeń o normalnej wilgotności 344U/ 374F Inne informacje pełny zakres informacji o zastosowaniu PKWOC zawarty jest w INSTRUKCJI MONTAŻU. Przed planowaniem zastosowania PKWOC należy zapoznać się z zawartymi w instrukcji wymaganiami budowlanymi, instalacyjnymi i dotyczącymi sterowania urządzeniami Ciśnienie robocze do 12 bar Przyłącza podejścia 1/2, przy użyciu elastycznych wężyków przyłączeniowych; przyłącza ogrzewania po prawej stronie, chłodzenia i elektryczne po lewej; na zamówienie dostępna wersja odwrotna Wykładnik n 1,15 Poziom dźwięku pomiary ciśnienia akustycznego oraz pomiary natężenia dźwięku PKWOC zostały wykonane zgodnie z normą EN-ISO 3741:1999, patrz str przyłącze chłodzenie 5 przyłącze ogrzewanie 260 PKWOC 13/34 Standardowa dostawa PKWOC obejmuje: wymiennik cieplny z niezależnymi obiegami dla grzania i chłodzenia miedziane rozprężane rurki ø 9,25 z aluminiowymi radiatorami o przekroju karbowanym w układzie poziomym dla zwiększenia emisji ciepła; czarny lakier epoksydowopoliestrowy RA 9005; wyposażony w odpowietrzniki wanna z blachy stalowej grubości 1,3 mm galwanizowanej cynkiem pokryta warstwą epoksydowo-poliesterową w kolorze RA 9005 (czarny) taca z stali kwasoodpornej AISI 316 do odprowadzania skroplin, wymaga podłączenia do kanalizacji konsole do montażu wymiennika cieplnego kątowniki do mocowania wanny do podłoża śruby poziomujące dla precyzyjnego montażu z zakresem regulacji 25 mm komplet energooszczędnych wentylatorów osiowych z silnikiem (1 lub 2 sztuki) w obudowie moduł przyłączy elektrycznych FBox dwa progowe czujniki temperatury dla ogrzewanie i chłodzenia przytwierdzone do wymiennika cieplnego obramowanie dekoracyjne na obrzeżu wanny z aluminium anodowanego, profil U lub F w kolorze aluminium naturalne, brąz lub jasny brąz rurki przyłączeniowe w oplocie nierdzewnym do przyłączenia wymiennika cieplnego do instalacji (GZ ½ / GW ½ ) pokrywy komór przyłączy płyta pilśniowa do zabezpieczenia wnętrza wanny przed zabrudzeniem w czasie trwania prac budowlanych (płyta nie jest przystosowana do obciążeń). Średnica wentylatora mm 60 Ciężar kg/m 14,5 Pojemność obiegu grzania l/m 0,3 Pojemność obiegu chłodzenia l/m 1,0 Opcje: możliwe zamówienie wanny z folią absorbcyjną (izolacja akustyczna) patrz str. 24 cena PN netto: 298 za 1 mb za dopłatą możliwość zamówienia płyty zabezpieczającej z OSB o grubości 8 mm. Kratka: do osobnego zamówienia (aluminium, drewno, na zapytanie stal nierdzewna). Sterowanie: do osobnego zamówienia patrz str. 11 lub podłączenie do systemu sterowania budynkiem patrz str

25 6/12 ºC 8/14 ºC 10/15 ºC Temp. powietrza KIMAKONWEKTORY PODPODŁOGOWE PKWOC OGRZEWANIE UB CHŁODZENIE PKWOC 13/34 czterorurowe PKWOC 250 / 13 / 34 / UNA 250/ długość (cm) 13/ głębokość (cm) 34/ szerokość (cm) UNA kod obramowania Długość (cm) Maks. pobór prądu 9,5 Wat 14 Wat 18,5 Wat 23 Wat 27,5 Wat Stopień prędkości MOC CHŁODNICZA JAWNA (Wat) 28 Wilgotność względna % Wilgotność względna % Wilgotność względna % MOC GRZEWCZA (Wat) 75/65/ /45/ Cena netto PN KRATKA ZWIJANA (KZ) 34 AUMINIUM: naturalne, jasny brąz, brąz AUMINIUM DĄB / BUK MAHOŃ Cena netto PN Obramowanie aluminiowe typ U (Obramowanie typ U montowane jest fabrycznie) naturalne jasny brąz brąz UNA UJB UBR 5 Obramowanie aluminiowe typ F (Obramowanie typ F dostarczane jest osobno) naturalne jasny brąz brąz FNA FJB FBR Obramowania są elementem konwektorów kanałowych i muszą być zamówione razem z grzejnikiem. Przedstawione zestawienia obramowań i kratek są tylko sugerowane. 10 lat gwarancji na szczelność elementu grzewczego. Gwarancja na urządzenia elektryczne wynosi 2 lata. 12

26 MONTAŻ BUDOWANY PK..OC (WYBÓR) PEŁNY ZAKRES INFORMACJI O MONTAŻU URZĄDZEŃ ZNAJDUJE SIĘ W INSTRUKCJACH MONTAŻU Minimalna wielkość kanału budowlanego, w który ma być zamontowane PK..OC wynosi: wysokość +10 mm; szerokość, długość + mm. Wysokość montażu należy wykonać tak, aby aluminiowy profil dekoracyjny znalazł się w płaszczyźnie podłogi z tolerancją +2 mm. Najlepsze efekty cichej pracy urządzeń daje całkowite wypełnienie tej przestrzeni betonem, w taki sposób, aby wszystkie ściany wanny ściśle przylegały do betonu. Pozostawienie wolnej przestrzeni (także wypełnionej luźnym styropianem) powoduje zauważalne zwiększenie głośności pracy urządzeń. Przy uzupełnianiu wylewki betonowej należy stosować zabezpieczenia, aby nie doprowadzić do ściśnięcia ścianek wanny. Należy także, przez odpowiednie obciążenie wanny, zapobiec ewentualnemu wypchnięciu jej do góry. Podczas betonowania należy usunąć z wanny konwektorowy element grzewczy. PKBOC są wykonane z odpływem wody, w takim przypadku musi być wykonane połączenie odpływu z kanalizacją z uwzględnieniem syfonu. gł. 7,5 gł. 9 i 11 Wentylatory są mocowane wewnątrz wanny przyczepami magnetycznymi. Mogą być łatwo demontowane. Opaski plastikowe (czerwone) są zabezpieczeniem wyłącznie transportowym i przed przystąpieniem do montażu powinny być usunięte. Otwory po opaskach powinny być do dalszych prac zabezpieczone plastikowymi zaślepkami dostarczanymi wewnątrz wanny. Jeżeli wanna jest montowana w pustej przestrzeni (w przypadku podłogi technologicznej) zalecane jest zastosowanie opcjonalnej izolacji akustycznej poprzez oklejenie zewnętrznej powierzchni blachy wanny folią absorpcyjną o grubości 3 mm. Dzięki tej dodatkowej warstwie poziom emitowanego dźwięku ulegnie redukcji o minimum 2dB(A). BEZWZGĘDNIE WYMAGANY JEST DEMONTAŻ WENTYATORÓW NA CAŁY OKRES PROWADZENIA PRAC BUDOWANYCH. Zabrudzenie wentylatorów (nawet pyłem stale obecnym na budowie podczas prac wykończeniowych) powoduje ich uszkodzenia i GŁOŚNĄ PRACĘ. Uszkodzenia wynikające z zanieczyszczenia wentylatorów w wyniku prowadzenia prac budowanych nie podlegają reklamacjom i odpowiedzialności producenta. Izolacja akustyczna (folia absorpcyjna na zewnątrz wanny). Za 1 mb wanny PK..OC cena netto PN 298. Krawędzie wanny muszą być oparte w betonowej wylewce. Śruby w dnie wanny służą do jej poziomowania podczas montażu. Na bocznej ściance wanny znajdują się gwintowane otwory, które służą wraz z dołączonymi kątownikami do montażu do podłoża. Służy to ustabilizowaniu wanny na czas montażu celem zapobieżenia przesunięciu wanny podczas betonowania. dylatacja (korek, silikon) obramowanie typ U kratka obramowanie typ F posadzka styropian wylewka betonowa styropian twardy płyta betonowa śruba poziomująca wylewka samopoziomująca styrodur kołek mocujący do podłoża Przykładowy montaż PKOC w warstwach podłogi

27 INFORMACJE O AKUSTYCE Poziom ciśnienia akustycznego jest bezwymiarowym parametrem wyrażonym w skali logarytmicznej. Parametr ten oddaje stosunek średniego kwadratu ciśnienia akustycznego do najmniejszego ciśnienia akustycznego, które ucho ludzkie może zarejestrować. W praktyce stosuje się pojęcie poziomu dźwięku, czyli poziomu ciśnienia akustycznego po uwzględnieniu krzywych ważenia A, B lub C. Krzywa A stosowana jest przy małych poziomach ciśnienia i uwzględnia fakt, że środkowe pasmo częstotliwości jest słyszalne zdecydowanie lepiej niż częstotliwości niskie i wysokie. Moc akustyczna źródła dźwięku to całkowita moc fali akustycznej emitowanej przez dane źródło. Moc akustyczna urządzeń wymagana do obliczeń inżynierskich dla projektowania akustyki pomieszczeń może być udostępniona na życzenie. Dopuszczalne poziomy dźwięku w pomieszczeniach przeznaczonych do przebywania ludzi określone są normą PN-87/B-02151/02 Akustyka budowlana. Ochrona przed hałasem pomieszczeń w budynkach. Dopuszczalne wartości poziomu dźwięku w pomieszczeniach. Przy wyborze urządzeń wyposażonych w wentylatory należy zawsze brać pod uwagę, że ich praca będzie słyszalna w trakcie eksploatacji. Z tego względu nie jest zalecane stosowanie ich w pomieszczeniach o niskim tle akustycznym i wysokich wymaganiach użytkowników co do ciszy (np. nie zalecamy stosowania ich w sypialni domu w cichej okolicy). Dla konwektorów typ PKOC XXX/8/XX, XXX/7/28 (średnica wentylatora 30 mm). Dla konwektorów typ PKOC XXX/9/28, XXX/11/, XXX/11/28, XXX/11/42, PKIOC XXX/11/ (średnica wentylatora 40 mm). ciśnienie akustyczne pa (db) ciśnienie akustyczne pa (db) długość (cm) stopień 1 stopień 2 stopień 3 Dla konwektorów typ PKOIC XXX/13/34, PKWOC XXX/13/34 (średnica wentylatora 60 mm). długość (cm) stopień 1 stopień 2 stopień 3 Prędkości obrotowe wentylatorów (obr./min.) średnica wentylatora 1 stopień prędkości 2 stopień prędkości 3 stopień prędkości 30 mm mm mm ciśnienie akustyczne pa (db) długość (cm) stopień 1 stopień 2 stopień 3 Objętość powietrza na 1 mb długości elementu grzewczego PK(B)OC (długość PK(B)OC 350 mm) (m 3 /h) średnica wentylatora 1 stopień prędkości 2 stopień prędkości 3 stopień prędkości 30 mm mm mm Poziom ciśnienia akustycznego 1m p db(a) Długość (cm) Stopień prędkości wentylatorów PKOC 8/16, PKOC 8/28, PKOC 7/28 13, ,1 13,4 23,1 31,6 13,8 23,7 31,8 14, , , ,1 26,7 33,1 PKOC 9/28, PKOC 11/, PKOC 11/28 PK(B)OC 11/34, PKOC 11/42 PKIOC 11/ 16,1 23,6 30,5 16,4 21,1 30,9 16,7 24,4 31,1 17, ,4 17,4 25,1 31,7 17,7 25,3 31,7 Długość (cm) Stopień prędkości wentylatorów PKIOC 13/34 PKWOC 13/34 28,6 33,1 39,3 28,9 33,5 39,8 29, ,4 29,6 34,4 40,9 29,9 34,8 41,4 Pomiary zostały wykonane zgodnie z normą PN-EN ISO 3741, co odpowiada w ramach zespołu norm ISO 3740 Klasie l, laboratoryjnej, gwarantującej najwyższą dokładność. Poziom ciśnienia akustycznego (charakterystyka A) w polu swobodnym na płaszczyźnie odbijającej w odległości od źródła 1 m. p db(a). Pomiary prowadzone w warunkach laboratoryjnych umożliwiają porównywanie różnego typu urządzeń pomiędzy sobą. Należy jednak zwrócić uwagę, że są dokonywane na urządzeniach niezabudowanych, przy wyeliminowanym tle akustycznym. W warunkach zabudowy w miejscu docelowego przeznaczenia nie można uzyskać wyników pomiarów porównywalnych z uzyskiwanymi w warunkach laboratoryjnych.

28 5 5 6 ZAMÓWIENIA NA ZAPYTANIE PK, PKOC Łuki PK, PKOC Dotyczą standardowych rozmiarów PK/PKOC. Maksymalna głębokość 19 cm. Tylko do obramowania U. Wyłącznie odcinki okręgu. Minimalmy promień (do wewnętrznej krawędzi) 300 cm. Moc grzewcza może wynosić 80 90% w stosunku do prostych wersji. 6 Wycena dostępna na zapytanie. 18 R wew. R zew. 15 profil "T" Narożniki o kącie innym niż 90 Kratka aluminiowa do łuków z profilu T Umożliwiają łączenie PK lub PKOC. Wycena dostępna na zapytanie. A α α 4 3 α 2 α 4 2 A WARIANTY KRATEK Kratka aluminiowa linearna Kratka linerna musi być zamówiona JEDNOCZEŚNIE z konwektorem. W przypadku PKOC kratka linearna jest dostępna dla typów o głębokości 11 cm. Kratka aluminiowa z profilu A (aluminium naturalne, brąz, jasny brąz). Dopłata 10% do ceny kratki aluminiowej Aluminium jasny brąz, obramowanie F Kratki drewniane z dystansami w kolorze BEIGE Na zamówienie kratki drewniane BUK i DĄB mogą być wykonane z dystansami w kolorze Beige RA Dopłata 10% do ceny kratki. dąb buk Kratki ze stali nierdzewnej Zwijana lub linearna. Ceny dostępne na zapytanie. Kratki ze stali nierdzewnej II Mogą być wykonane ze stali nierdzewnej (AISI 304) lub kwasoodpornej (AISI 316). Kratka sztywna, spawana jako jednolita całość łącznie z obramowaniem. Zamówienie możliwe tylko razem z odpowiednim PK/PK..OC. Ceny dostępne na zapytanie ,

29 ZAMÓWIENIA SPECJANE PK, PKOC, PKIOC, PKWOC A NAROŻNIK PK/PK..OC Narożnik 7/ Narożnik 7/ Narożnik 7/ Narożnik 7/ Narożnik 7/ Cena netto PN A 7 α Głębokość Szerokość A Długość 1=2 (cm) (cm) (cm) 2 Zamówienie narożnika możliwe jest tylko wraz z 2 urządzeniami PK lub PK..OC w wersji przystosowanej do łączenia wraz z określonym obramowaniem i kratką. Wskazane jest załączenie szkicu orientacyjnego. Narożnik nie jest dostępny dla PKB i PKBOC. Standardowa dostawa narożnika obejmuje: 1. Stalową wannę lakierowaną proszkowo na czarno, zawierającą: śruby poziomujące, kotwy montażowe, obramowanie aluminiowe typu U lub F w wybranym kolorze. 2. Śruby do skręcenia narożnika z PK lub PK..OC. 3. Kratkę według zamówienia (aluminium, buk, dąb, mahoń). PRZYGOTOWANIE DO ŁĄCZENIA PK/PK..OC Przez łączenie standardowych konwektorów PK i PK..OC jest możliwość uzyskania ciągów grzejników o dużych długościach. Każde urządzenie pozostaje samodzielnym grzejnikiem wymagającym własnego zasilania czynnikiem grzewczym. Montaż wanien w jednym ciągu daje wygląd jednej kratki o długości równej sumie wybranych urządzeń. Niedostępne dla PKB i PKBOC. Wszystkie PK są odwracalne, przy zamawianiu PK z obniżonymi bocznymi ściankami: P1 = 1, P2 = 2, P3 = 3. PK, PKOC, PKIOC, PKWOC Standard P0 przyłącza wodne po prawej przyłącza elektryczne po lewej (PKOC) STANDARD P0 PKOC, PKIOC, PKWOC wersja odwrotna przyłącza wodne po lewej przyłącza elektryczne po prawej standard brak obniżonych ścianek P1 0 1 obniżona ścianka po stronie przyłączy wodnych P2 2 obniżona ścianka po stronie przeciwległej przyłączy wodnych P3 obniżone obie ścianki boczne 3 BENDY OPK Wanny z obramowaniem bez elementu grzewczego. Mogą być stosowane w ciągach PK lub PK..OC w przypadku potrzeby optycznego uzupełnienia ciągu kratki, jeśli ilość mocy grzewczej jest wystarczająca dla ogrzewania. Kratki do OPK i łączonych PK/PKOC muszą być zamawiane jednocześnie. Tylko w takim przypadku zostaną wykonane tak, aby tworzyły jeden ciąg o stałych dystansach pomiędzy szczebelkami. Cena OPK jest równa cenie odpowiedniego PK x 0,6. Jest możliwość zamówienia OPK w długościach pośrednich w stosunku do typoszeregu PK obowiązuje cena najbliższego większego rozmiaru. Niedostępne dla PKB i PKBOC. PKOC 160/11/28 UNA P1 OPK 100/9/28 UNA P3 zasilanie / powrót PKOC 160/11/28 UNA 3 zasilanie / powrót OPK 45/9/28 UNA

30 WSPÓŁCZYNNIKI KOREKCYJNE DA KONWEKTORÓW dla parametrów 75/65/ i wykładnika n = 1,57 (konwekcja naturalna), n =1,09 (konwekcja wymuszona) n=1,57 n=1,09 n=1,57 n=1,09 n=1,57 n=1,09 n=1,57 n=1,09 n=1,57 n=1,09 n=1,57 n=1,09 n=1,57 n=1,09 n=1,57 n=1,09 n=1,57 n=1,09 tw Stra ty ci śnie nia OR-J Tlakové ztráty PK 9/34, PK 11/34, PKOC 11/34 80 cm 100 cm 1 cm 140 cm 160 cm 180 cm cm 2 cm 240 cm 260 cm 280 cm 300 cm cm 2 cm 240 cm 260 cm 280 cm 300 cm strata ciśnienia p (Pa) 400 strata ciśnienia p (Pa) Tlakové ztráty fip(pa) PK 9/, PK 9/28, PK 11/, PK 11/28 PKOC 8/28, PKOC 9/28, PKOC 11/28 PKBOC 13/ cm 100 cm 1 cm 140 cm 160 cm 180 cm 0 cm 2 80 cm cm cm cm 1 cm cm cm 160 cm cm cm 300 cm 0 cm 2 cm 240 cm 260 cm 280 cm 300 cm Hmotnostní prfltok vody q M (kg/h) PK 9/42, PK 11/42, PKOC 11/42 kg/h 80 cm 100 cm 1 cm 140 cm 160 cm 180 cm 0 cm 2 cm 240 cm 260 cm 280 cm 300 cm strata ciśnienia p (Pa) PK 15/28, PK 19/28, PK 30/, PK 45/28 80 cm 100 cm 1 cm 140 cm 160 cm 180 cm 0 cm 2 cm 240 cm 260 cm 280 cm 300 cm 0 cm 2 cm 240 cm 260 cm 280 cm 300 cm PK 15/34, PK 19/34, PK 30/42, PK 45/ kg/h 80 cm 100 cm 1 cm 140 cm 160 cm 180 cm 0 cm 2 cm 240 cm 260 cm 280 cm 300 cm kg/h PK 15/42, PK 19/42 80 cm 100 cm 1 cm 140 cm 160 cm 180 cm 0 cm 2 cm 240 cm 260 cm 280 cm 300 cm strata ciśnienia p (Pa) PKOC 11/, PKIOC 11/ 80 cm 1 cm 160 cm 0 cm 240 cm 280 cm kg/h kg/h PKIOC 13/ cm 0 cm 250 cm 300 cm 1 cm kg/h PKWOC 13/ cm 0 cm 250 cm 300 cm 1 cm kg/h kg/h kg/h

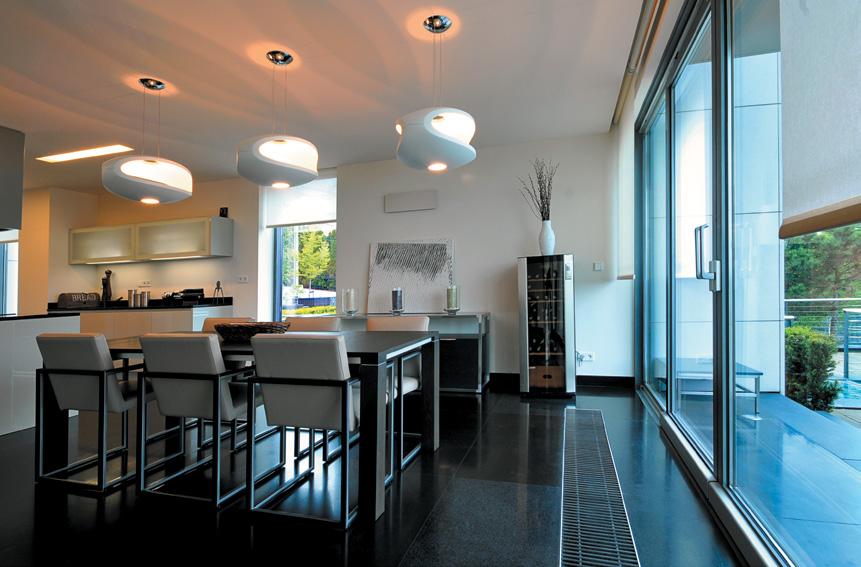

31 Projekt wnętrza: Joanna Derecka Foto: Paweł Ulatowski REAIZACJE Projekt wnętrza: Radosław Guzowski Foto: Wojciech Szwej
