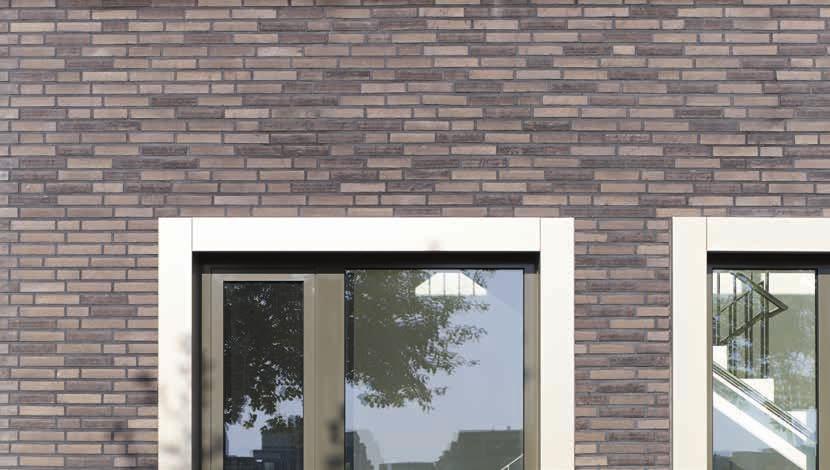

1 Navigation1 Elewacje Navigation2 Okładziny Navigation3 elewacyjne StoBrick Oblicówka ceramiczna na ocieplonych elewacjach

2 Klinkier i cegła Surowcem do produkcji cegły i klinkieru jest glina - mieszanka piasku, pyłu i iłu. Jednak to ił ma największy wpływ na właściwości materiału po procesie wypalenia. Pod względem wybarwienia, na wynik wypalenia wpływ mają różne dodatki. Informacje techniczne, dane, zdjęcia i rysunki, zawarte w niniejszej broszurze, należy traktować jedynie jako materiał poglądowy, przedstawiający podstawowe informacje i zasady funkcjonowania. Wykonawca / klient zobowiązany jest sprawdzić na własną odpowiedzialność kompletność produktów i systemów oraz możliwość ich zastosowania dla danego obiektu. Prace uzupełniające zostały przedstawione jedynie schematycznie. Przedstawione założenia i dane muszą być skonfrontowane z danymi warunkami obiektowymi i w żadnym wypadku nie stanowią one planu działań inwestycyjnych ani montażowych. Należy bezwzględnie przestrzegać założeń i wytycznych zawartych w instrukcjach technicznych produktów, opisach systemów i dopuszczeniach.

3 Produkcja i kształtowanie materiału opcjonalnie obróbka powierzchni utlenianie 2 - proces ekstrudowania = klinkier 4 - opcjonalnie angobowanie redukcja 7 - opcjonalnie drugie wypalanie (ciągnienie) cięcie 1 - surowa masa 5 - suszenie 6 - proces wypalania 9 - pakowanie 3 - prasowanie na sucho = cegła prasowanie na sucho wyjmowanie Produkcja klinkieru i cegły (schemat uproszczony) opcjonalne dodatki Sawing 8 - nacinanie open the cegieł bricks 1 Surowa masa Glina jest surowcem do produkcji klinkieru i cegły, przy czym to głównie zawarty w niej ił odpowiada za właściwości gotowego produktu po procesie wypalenia. Wybór surowca oraz użyte dodatki mają duży wpływ na wygląd produktu końcowego. Czynniki wpływające na produkt: Surowiec: glina wypalana na czerwono i żółto, glina dość rzadko wypalana na biało Dodatki: mieszanka dodawana do surowej masy Przykłady: żelazo - czerwony wapń - jasny żółty (utlenianie), zielony - (redukcja) tytan - żółty (por. do słonecznika) chrom - fioletowy (por. z bakłażanem) lub szary mangan - brązowy, szary lub czarny trociny - pory w materiale i na powierzchni (w wyniku spalenia) 2 Proces ekstrudowania (ciągnienia) (metoda wykorzystywana do produkcji klinkieru) Podczas procesu ekstrudowania surową masę przeciska się pod dużym ciśnieniem przez tzw. nasadkę. Powstaje długie, gładkie pasmo. Czynniki wpływające na produkt: Nasadka: określa szerokość, wysokość i kształt przekroju Obróbka powierzchni, mechaniczna: wilgotne, gładkie pasmo można niekiedy kształtować poprzez obróbkę powierzchni i/lub krawędzi. Obróbka powierzchni, dodatki: są nakładane na wilgotne pasmo. Przykłady: wytop (sole lub węgle) - stopione, błyszczące wykwity (szkliste), zapieczone, żużlowe lub częściowo przypominające kratery ślady zapieczenia piasek - piaszczysta powierzchnia 3 Prasowanie na sucho (metoda produkcji cegieł) W przypadku prasowania na sucho surową masę wtłacza się do form i następnie z nich wyjmuje. Czynniki wpływające na produkt: Prasowanie surowej masy: podczas prasowania w formie powstają wyraźne, nieregularne fałdy i/lub ściśnięte krawędzie i rogi. Wyjmowanie: do wyjęcia gotowego półfabrykatu niezbędny jest środek antyadhezyjny. Obie popularne metody prowadzą do uzyskania dwóch odmiennych charakterystyk: forma ręczna - formy wysypuje się piaskiem. Cechą charakterystyczną są ślady tarcia piasku w miejscach styku z formą. woda - formy zwilża się wodą. Typową cechą jest gładka powierzchnia z prostopadłymi rowkami i strukturą drapaną na powierzchniach bocznych. 4 Angobowanie Angoba jest ceramiczną powłoką z glinki innego koloru, którą nakłada się przed suszeniem. Czynniki wpływające na produkt: Wybór angoby: zmiana kolorystyki (kryjąca lub prześwitująca) Rodzaj nanoszenia: powierzchniowo lub punktowo 5 Suszenie Po nadaniu kształtu tzw. surowe cegły są suszone, aby zredukować zawartość wody. Niewystarczające skurczenie się przy wysychaniu może prowadzić w późniejszym procesie wypalania do skrzywienia się i powstawania rys. 6 Proces wypalania Cegły wypala się w temperaturze od 1100 do 1300 C. Czynniki wpływające na produkt: Temperatura i czas wypalania: im wyższa temperatura wzgl. dłuższy czas wypalania, tym ciemniejszy będzie produkt końcowy. Punktowe wystawianie na działanie płomienia: wynikiem jest punktowe, ciemniejsze zabarwienie. Utlenianie/redukcja: na wybarwienie może mieć wpływ także doprowadzanie tlenu (utlenianie) lub zmniejszanie ilości tlenu (redukcja) podczas procesu wypalania. Działanie jest uzależnione od surowej masy (patrz surowa masa, dodatki). Dodatki: dodatki można wprowadzać już na początku całego procesu lub rozprowadzać na półwyrobach podczas wypalania. Podczas procesu wypalania uzyskuje się efekty sprawiające wrażenie przypadkowych. 7 Wypalanie drugie (parowanie) Gotowe, wypalone cegły podgrzewa się jeszcze raz w specjalnym piecu komorowym do temperatury C, po czym ochładza się je w zredukowanej atmosferze (bez tlenu). W ten sposób z materiału gliny usuwa się tlen. Czynniki wpływające na produkt: W zależności od zastosowanej surowej masy stłuczka ceglana uzyskuje szary, a nawet czarny kolor lub odcień. 8 Nacinanie cegieł W przypadku cegieł wyprodukowanych metodą prasowania na sucho następuje nacinanie bloków pełnych. 9 Pakowanie Z każdego procesu wypalania cegły są pakowane na palety (partie). Dlatego w przypadku dużych projektów budowlanych ważne jest, aby podczas murowania cegieł mieszać materiał z różnych palet, w celu uniknięcia widocznych zmian kolorystycznych na powierzchni elewacji. Cięcie: długie pasmo jest odpowiednio cięte. Dzięki temu, w przypadku metody polegającej na ekstrudowaniu, można w łatwy sposób uzyskać bardzo długie formaty. 4 Produkcja Produkcja 5

4 Asortyment StoBrick Wiele czynników ma wpływ na wygląd powierzchni i kolor klinkieru oraz cegły. Pozwala to uzyskać wiele różnorodnych możliwości przy tworzeniu indywidualnych powierzchni budynków. Podział naszego asortymentu podstawowego pod kątem funkcjonalnym ułatwi Państwu wybór odpowiednich powierzchni do wybranego projektu fasady. Fakty: podział asortymentu: sześć grup w każdej grupie: kilka typowych dla materiału wybarwień grubości: mm (inne grubości dostępne na zamówienie) oprócz formatów standardowych dostępne są na zamówienie także inne kształty wraz z odpowiednimi elementami narożnymi kształty i powierzchnie z możliwością łączenia ich ze sobą płytki odpowiednie do kładzenia na systemach ETICS Nazwa StoBrick Glatt Uni (100) StoBrick Glatt Bunt (200) StoBrick Glänzend (300) StoBrick Sandig (400) StoBrick Porig (600) StoBrick Gekerbt (800) Wycinek detalu (odległość obserwacji ok. 0,5 m) Wycinek produktu (odległość obserwacji ok. 1,5 m) Stopień połysku matowy/satynowy matowy/miejscami satynowy matowy/półmatowy, miejscami błyszczący Format matowy matowy, miejscami błyszczący matowy, miejscami błyszczący 240 x 71 x 11 mm* (NF) 240 x 71 x 11 mm* (NF) 240 x 52 x 14 mm* (DF) 240 x 71 x 14 mm* (NF) 240 x 52 x 14 mm* (DF) 240 x 71 x 11 mm* (NF) 440 x 52 x 14 mm* (DF LF) 400 x 71 x 14 mm* (LF) 400 x 35 x 14 mm* (RF) * Dostępne są odpowiednie elementy narożne. 6 Asortyment StoBrick Asortyment StoBrick 7

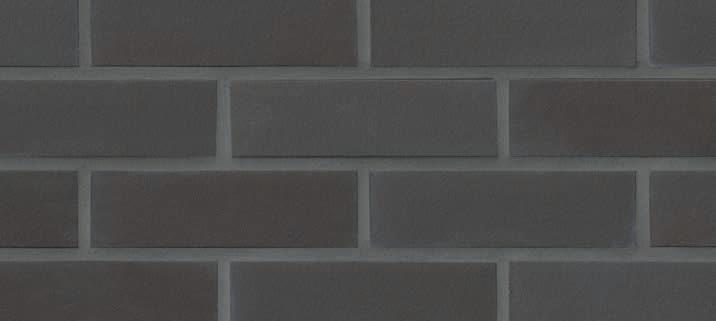

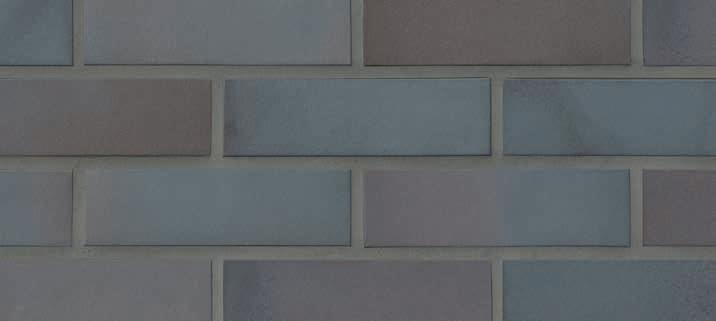

5 Asortyment StoBrick StoBrick Glatt Uni (100) StoBrick Glatt Bunt (200) Właściwości Formaty i elementy narożne Właściwości Formaty i elementy narożne Technologia produkcji: Powierzchnia: Kolor: Połysk: Krawędzie: Tył: delikatna faktura jednobarwne matowy/satynowy równomierne, lekko zaokrąglone podłużne rowki 240 x 71 x 11 mm (NF) 240/115 x 71 x 11 mm Technologia produkcji: Powierzchnia: Kolor: Połysk: Krawędzie: Tył: delikatna faktura jednobarwne matowy/miejscami satynowy równomierne, lekko zaokrąglone podłużne rowki 240 x 71 x 11 mm (NF) 240/115 x 71 x 11 mm 240 x 115/71 x 11 mm 240 x 115/71 x 11 mm 8 Asortyment StoBrick Ilustracje nie są wiążące pod względem odcieni i wzorów. Ze względu na różne procesy produkcyjne oraz typy produktów mogą wystąpić różnice względem produktów oryginalnych, Ilustracje nie są wiążące pod względem odcieni i wzorów. Ze względu na różne procesy produkcyjne oraz typy produktów mogą wystąpić różnice względem produktów oryginalnych, jakich nie da się z całą pewnością wykluczyć. Dlatego roszczenia zgłaszane na podstawie tego rodzaju różnic, uwarunkowanych ww. przyczynami, nie będą uwzględniane. jakich nie da się z całą pewnością wykluczyć. Dlatego roszczenia zgłaszane na podstawie tego rodzaju różnic, uwarunkowanych ww. przyczynami, nie będą uwzględniane. Asortyment StoBrick 9

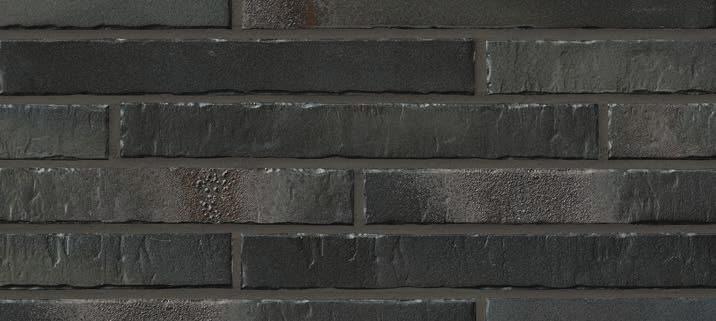

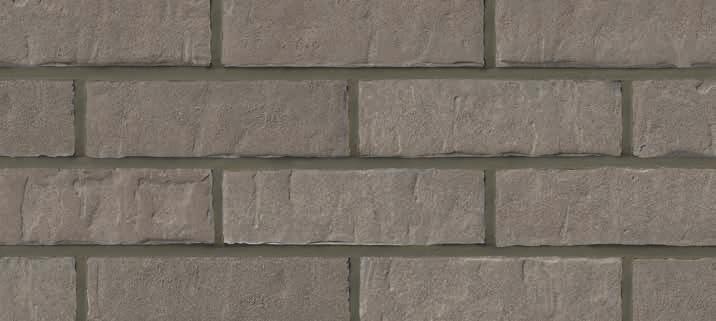

6 StoBrick Glänzend (300) StoBrick Sandig (400) Właściwości Formaty i elementy narożne Właściwości Formaty i elementy narożne Technologia produkcji: Powierzchnia: Kolor: Połysk: Krawędzie: Tył: delikatnie teksturowana, pionowa struktura, miejscami wytopy (błyszczące wykwity, spowodowane wypaleniem cząsteczek w procesie wypalenia) jednobarwne/jednobarwne mieniące się matowy/półmatowy, miejscami błyszczący (wytop) nieregularne, faliste, lekko zaokrąglone podłużne rowki 240 x 52 x 14 mm (DF) 240 x 115/52 x 14 mm 440 x 52 x 14 mm (DF LF) 240/115 x 52 x 14 mm Technologia produkcji: Powierzchnia: Kolor: Połysk: Krawędzie: Tył: szorstka tekstura, piaskowa, pionowa struktura jednobarwne/jednobarwne mieniące się matowy nieregularne, faliste, lekko zaokrąglone podłużne rowki 240 x 71 x 14 mm (NF) 240/115 x 71 x 14 mm 400 x 35 x 14 mm (RF) 400 x 71 x 14 mm (LF) 240 x 115/71 x 14 mm 240/115 x 35 x 14 mm 10 Asortyment StoBrick Ilustracje nie są wiążące pod względem odcieni i wzorów. Ze względu na różne procesy produkcyjne oraz typy produktów mogą wystąpić różnice względem produktów oryginalnych, jakich nie da się z całą pewnością wykluczyć. Dlatego roszczenia zgłaszane na podstawie tego rodzaju różnic, uwarunkowanych ww. przyczynami, nie będą uwzględniane. Ilustracje nie są wiążące pod względem odcieni i wzorów. Ze względu na różne procesy produkcyjne oraz typy produktów mogą wystąpić różnice względem produktów oryginalnych, jakich nie da się z całą pewnością wykluczyć. Dlatego roszczenia zgłaszane na podstawie tego rodzaju różnic, uwarunkowanych ww. przyczynami, nie będą uwzględniane. Asortyment StoBrick 11

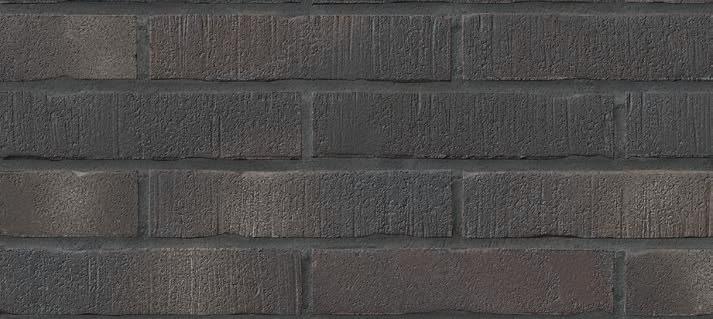

7 StoBrick Porig (600) StoBrick Gekerbt (800) Właściwości Formaty i elementy narożne Właściwości Formaty i elementy narożne Technologia produkcji: Powierzchnia: Kolor: Połysk: Krawędzie: Tył: delikatnie teksturowana, pozioma struktura, miejscami wytopy (błyszczące wykwity, spowodowane wypaleniem cząsteczek w procesie wypalenia) jednobarwne/jednobarwne mieniące się matowy/ miejscami błyszczący (wytop) nieregularne, faliste, lekko zaokrąglone podłużne rowki 240 x 52 x 14 mm (DF) 240 x 115/52 x 14 mm 240/115 x 52 x 14 mm Technologia produkcji: Powierzchnia: Kolor: Połysk: Krawędzie: Tył: delikatnie teksturowana, pozioma struktura, miejscami wytopy (błyszczące wykwity, spowodowane wypaleniem cząsteczek w procesie wypalenia) jednobarwne/jednobarwne mieniące się matowy/ miejscami błyszczący (wytop) nieregularne, faliste, lekko zaokrąglone podłużne rowki 240 x 71 x 14 mm (NF) 240/115 x 71 x 14 mm 240 x 115/71 x 14 mm 12 Asortyment StoBrick Ilustracje nie są wiążące pod względem odcieni i wzorów. Ze względu na różne procesy produkcyjne oraz typy produktów mogą wystąpić różnice względem produktów oryginalnych, jakich nie da się z całą pewnością wykluczyć. Dlatego roszczenia zgłaszane na podstawie tego rodzaju różnic, uwarunkowanych ww. przyczynami, nie będą uwzględniane. Ilustracje nie są wiążące pod względem odcieni i wzorów. Ze względu na różne procesy produkcyjne oraz typy produktów mogą wystąpić różnice względem produktów oryginalnych, jakich nie da się z całą pewnością wykluczyć. Dlatego roszczenia zgłaszane na podstawie tego rodzaju różnic, uwarunkowanych ww. przyczynami, nie będą uwzględniane. Asortyment StoBrick 13

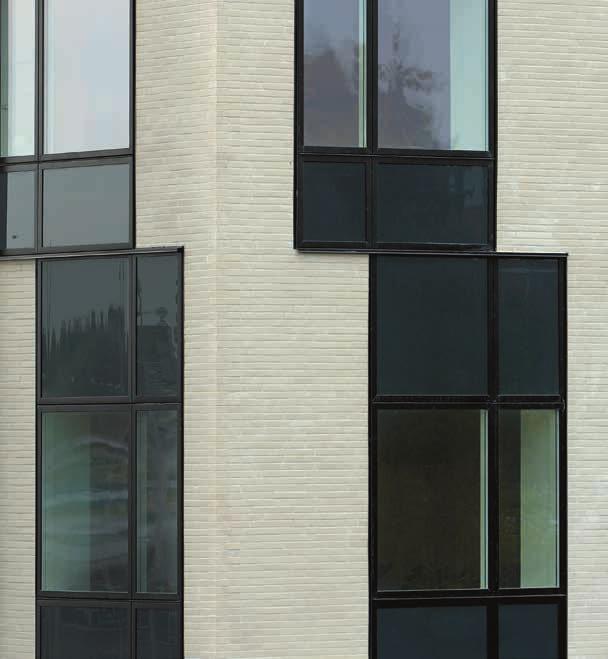

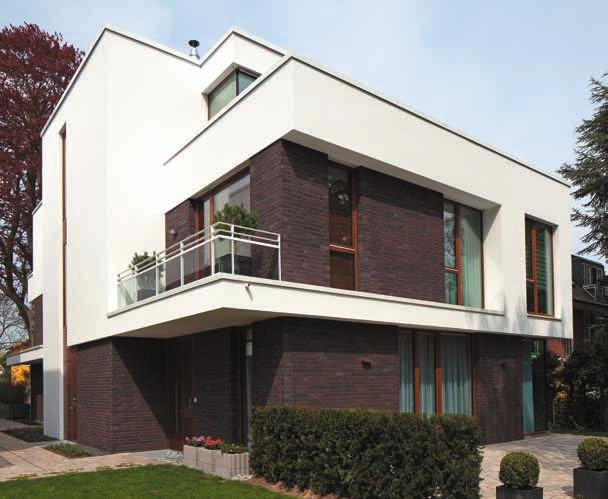

8 Obiekty referencyjne Na dole po lewej: Dom jednorodzinny, Hamburg, Niemcy Projekt: BN ARCHITEKTEN, Hamburg, Niemcy Na górze po lewej: Kompleks biurowo-usługowy DSB, Viborg, Dania Projekt: KPF ARKITEKTER, Viborg, Dania Po prawej: Budynek biurowy Köln Cubus, Kolonia, Niemcy Projekt: ASTOC, Kolonia, Niemcy 14 Referencje

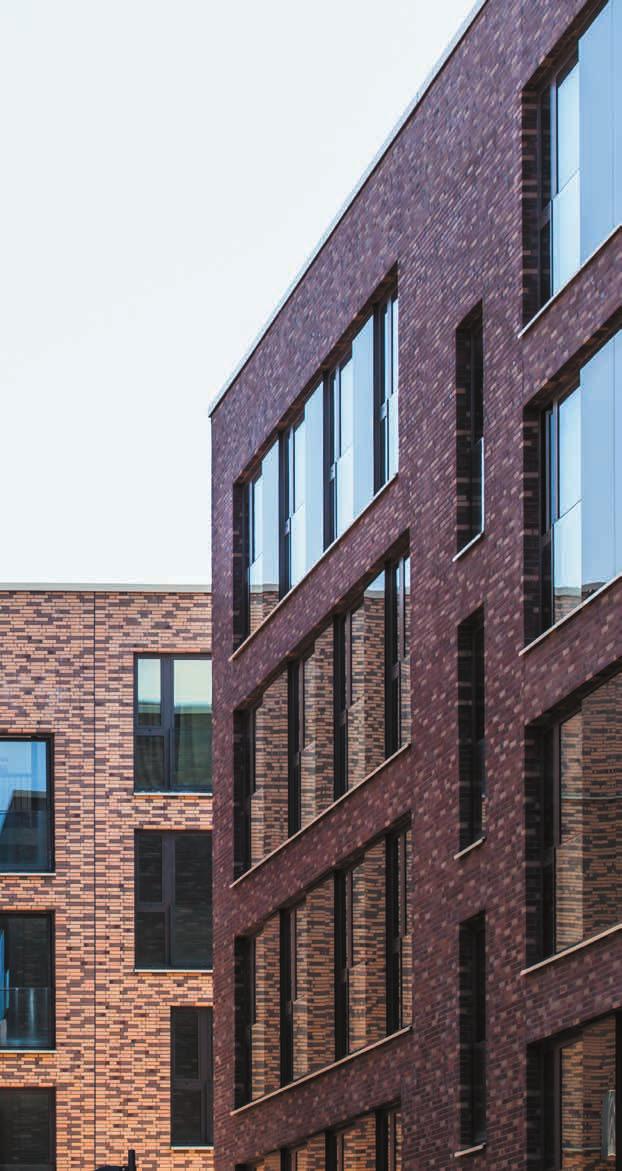

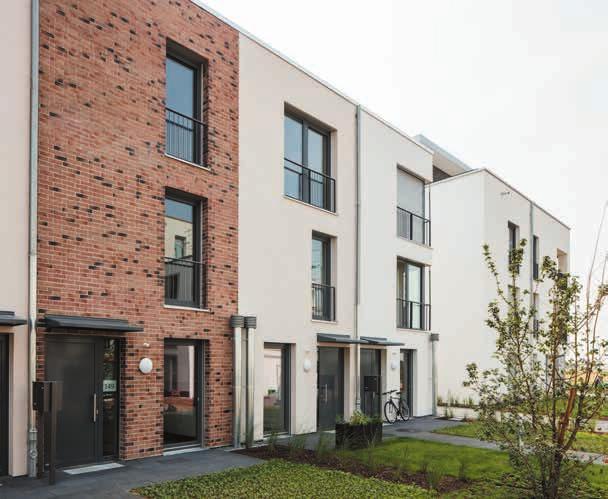

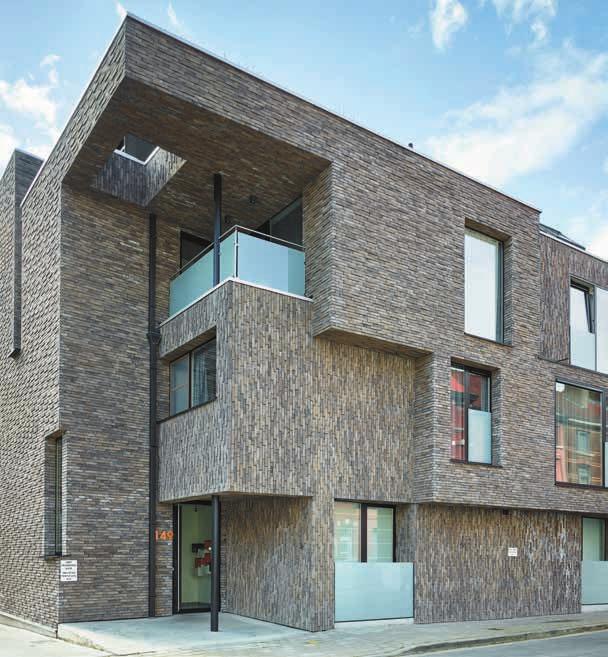

9 Na dole po lewej: Osiedle domów pasywnych, Heidelberg, Niemcy Projekt: Kaupp + Franck Architekten, Mannheim, Niemcy Na górze po lewej: Dom wielorodzinny, Gent, Belgia Projekt: Enplusarchitecten, Gent, Belgia Po prawej: Domy wielorodzinne, Hamburg, Niemcy Projekt: Lorenz Gruppe, Hamburg, Niemcy 16 Referencje

10 3 NF_Reihe horiz gest 6 DLF 52 Laeuf vert 1-4 gest Od paczki do wzoru 12 LF u RF Parkett gest Zastosowane formaty: NF = 71 x 240 mm, LF = 71 x 400 mm, DF LF = 52 x 440 mm, RF = 35 x 400 mm 7 LF 52 Reihe vert gest 11 LF u RF Reihe vert horiz crash 2 NF wiązanie wozówkowe 10 1/2 LF przesunięte, u poziomo RF Laeuf NF 1-4 wiązanie wozówkowe vert 1/4 przesunięte, gest pionowo NF ułożenie w rzędach, poziomo DF LF wzór parkietu, poziomo i pionowo DF LF wiązanie wozówkowe 1/2 przesunięte, poziomo DF LF wiązanie wozówkowe 1/4 przesunięte, pionowo DF LF ułożenie w rzędach, pionowo DF LF wzór jodełkowy, poziomo i pionowo Połączenie płytek o różnych wysokościach (LF i RF), poziomo Połączenie płytek o różnych wysokościach (LF i RF), pionowo Połączenie w rzędach płytek o różnych wysokościach (LF i RF), Połączenie w rzędach płytek o różnych wysokościach (LF i RF), poziomo i pionowo poziomo i pionowo, obrócone 18 Od paczki do wzoru Od paczki do wzoru 19

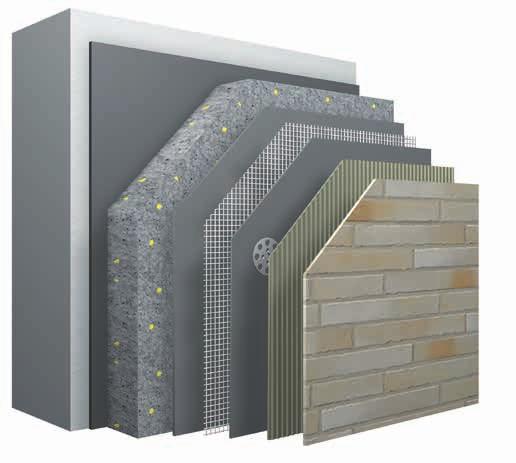

11 Bezpieczeństwo systemu materiał do uszczelniania spoin, zgodny z instrukcją techniczną, z Sto-Vorlegeband Keramik, wykonanie zgodnie z instrukcją techniczną IVD Sto-Fugendichtband zgodnie z instrukcją techniczną istniejący tynk klej ościeże zaizolować za pomocą płyty termoizolacyjnej o grubości 4 cm zaprawa zbrojąca StoLevell Uni Sto-Glasfasergewebe StoColl KM płyta termoizolacyjna płytka elewacyjna klejona metodą Floating-Buttering Sto-Gewebewinkel * Budowa systemu 1 klejenie; 2 płyta termoizolacyjna; 3 zaprawa zbrojąca; 4 siatka zbrojąca; 5 łączniki mechaniczne; 6* mineralna zaprawa wyrównująca w razie potrzeby (* nie pokazana); 7 klej; 8 zaprawa do spoin; 9 płytki ceramiczne StoFentra Profil (podokiennik) Rysunek szczegółowy Połączenie ościeży za pomocą materiału do uszczelniania spoin, z oknem przesuniętym do tyłu Sprawdzone systemy StoTherm Ceramic S płyta termoizolacyjna EPS; system NRO zgodnie z PN-90/B Az1:2001; Aprobata techniczna na system AT /2013; StoTherm Ceramic M płyta termoizolacyjna z wełny mineralnej; klasa reakcji na ogień A2-s1, d0 zgodnie z EN ; Aprobata techniczna na system AT /2013 doświadczenie w praktyce od 1994 stała kontrola jakości wszystkich komponentów systemu stały nadzór zewnętrznej akredytowanej jednostki 20 System System 21

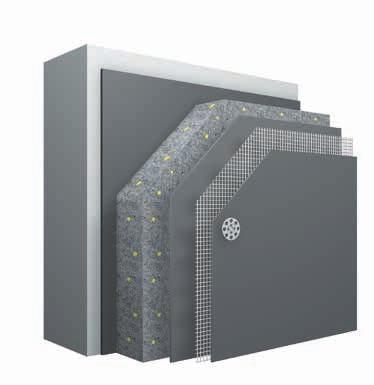

12 Jeden system, wiele możliwości W całej Europie systemy ETICS zostały zastosowane na prawie 170 mln. m² powierzchni elewacji. Przyczyniają się one do poprawy efektywności energetycznej budynków, ale oferują również wiele możliwości kształtowania elewacji. Zaprezentowany w tej broszurze asortyment StoBrick stanowi tylko jedną z wielu możliwości nadania elewacji indywidualnego charakteru. Tynk Kombinacje struktur i kolorów dają wiele możliwości indywidualnego wykończenia bezspoinowych powierzchni Plastyczne elementy elewacyjne Z materiału Verolith, tworzymy profile i listwy dekoracyjne, kształtki i panele zgodnie z każdym indywidualnym projektem. Kamień naturalny Do dyspozycji mamy wapienie z naszych niemieckich kamieniołomów, dostępne w formatach modułowych. Dzięki nim mamy możliwość indywidualnego i jednocześnie ekonomicznego tworzenia ocieplonych kamiennych elewacji. Klinkier i cegła Asortyment StoBrick oferuje optymalny wybór cegieł dla każdego projektu. Prefabrykowane elementy tynkowe Sto-Ecoshapes to prefabrykowane elementy tynkowe, które można dowolnie zestawiać tworząc indywidualne projekty. Materiał bazujący w 90% na minerałach może być stosowany także do wykonywania elewacji jednostronnie zakrzywionych. 22 Okładziny elewacyjne Okładziny elewacyjne 23
