3 Mocowanie. Przycisk 3D 3/ kulki czujnika. Uniwersalny przycisk 3D, IP 67. Cyfrowy przycisk 3D, IP 64 IP 67 IP 64

Transkrypt

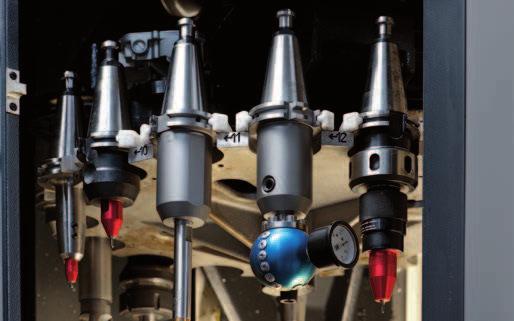

1 Przycisk 3D Uniwersalny przycisk 3D, Wykonanie: Stopień ochrony. Precyzyjny, uniwersalny czujnik zegarowy 3D do mocowania na wrzecionie frezarki lub głowicy, umożliwia dokładne pozycjonowanie osi wrzeciona na krawędzi elementu obrabianego lub przyrządu. Kierunek dosuwu czujnika jest dowolny (oś X, Y, Z). Czujnik zegarowy zawsze wychyla się w tym samym kierunku i pokazuje odległość pomiędzy osią wrzeciona a krawędzią detalu. Ustawienie wskaźnika w pozycji zero oznacza ustawienie osi wrzeciona dokładnie na krawędzi elementu bez długotrwałego ustawiania, bez liczenia, bez mozolnego przerysowywania Pozwala to na zredukowanie kosztów ubocznych, zwiększa wydajność i odciąża pracowników. Końcówkę pomiarową czujnika wymienia się bez narzędzi, nie jest potrzebna ponowna kalibracja czujnika. Dodatkową pewność daje powiększony skok w połączeniu z niezawodną strefą kontrolowanych pęknięć w końcówce czujnika. Aby uzyskać najwyższą jakość pomiaru wszystkie uniwersalne czujniki 3D muszą zostać podczas montażu pojedynczo mierzone i zestrajane. Aby uprościć obsługę, uniwersalny przycisk 3D występuje ze zintegrowanym stożkiem niesamohamownym ( ). Stożek niesamohamowny (DIN 69871, SK 40) i uniwersalny przycisk 3D tworzą jeden moduł. Zakres dostawy: Przycisk 3D i krótką końcówkę pomiarową czujnika 4. Wskazówka: Końcówki pomiarowe czujnika nowej generacji pasują także do istniejących uniwersalnych przycisków 3D kulki czujnika Dokładność wskazań Długość bez trzonka mocującego ,29 4 0, SK 40/DIN ,37 4 0, Cyfrowy przycisk 3D, IP 64 Wykonanie: Cyfrowy przycisk 3D bazuje na sprawdzonym mechanicznym przycisku 3D. Wrzeciono lub głowicę można szybko umieścić przy krawędziach odniesienia. Dojazd można śledzić na cyfrowym czujniki zegarowym. Pozycje zerowe zostają znalezione od razu. Bez obliczeń można wyzerować system pomiarowy obrabiarki, ponieważ oś wrzeciona jest umieszczona bezpośrednio przy dotkniętej krawędzi. Wysokość cyfr na wyświetlaczu LCD wynosi 8,5, tym samym wartości są dobrze i bezbłędnie czytelne także z dużych odległości. Funkcja: Włączenie i wyłączenie, przełączanie /cale. Zakres dostawy: Przycisk 3D z baterią i z krótką końcówką pomiarową czujnika 4. Wskazówka: Końcówki pomiarowe czujnika nowej generacji pasują także do uniwersalnych przycisków 3D. IP kulki czujnika Dokładność wskazań Dokładność powtarzalności Dokładność pomiaru Długość bez trzonka mocującego ,67 4 0,001 0,001 0, /115

2 Przycisk 3D Zero Master analogowy, Wykonanie: Stopień ochrony. Najmniejszy przycisk 3D świata, do mocowania na wrzecionie frezarki lub głowicy, umożliwia dokładne pozycjonowanie osi wrzeciona na krawędzi elementu obrabianego lub przyrządu. Kierunek dosuwu czujnika jest dowolny (oś X, Y, Z). Wielkość modelu Zero Masters jest przeznaczona do małych maszyn. Mały, analogowy czujnik pomiarowy zawsze wychyla się w tym samym kierunku i pokazuje odległość pomiędzy osią wrzeciona a krawędzią detalu. Ustawienie wskaźnika w pozycji zero oznacza ustawienie osi wrzeciona dokładnie na krawędzi elementu bez długotrwałego ustawiania, bez liczenia, bez mozolnego przerysowywania Pozwala to na zredukowanie kosztów ubocznych, zwiększa wydajność i odciąża pracowników. Trzpień mocujący ma średnicę 10, dzięki temu może być stosowany na obrabiarkach z SK 30 lub z małymi wrzecionami HSK. Skrócony korpus, który tylko trochę wystaje z wrzeciona, pozwala także na pomiar dużych detali. Końcówkę pomiarową czujnika wymienia się bez narzędzi, nie jest potrzebna ponowna kalibracja czujnika. Dodatkową pewność daje powiększony skok w połączeniu z niezawodną strefą kontrolowanych pęknięć w końcówce czujnika. Aby uzyskać najwyższą jakość pomiaru wszystkie uniwersalne czujniki 3D muszą zostać podczas montażu pojedynczo mierzone i zestrajane Zero Master można wyposażyć w krótką końcówkę pomiarową czujnika (kulka 4 ) i długą końcówkę pomiarową czujnika (kulka 8 ). Końcówki pomiarowe czujnika są kompatybilne ze wszystkimi innymi przyciskami 3D marki Haimer. Zakres dostawy: Przycisk 3D z z krótką końcówką pomiarową czujnika kulki czujnika Dokładność wskazań Długość bez trzonka mocującego ,29 4 0, Przycisk 3D NEW GENERATION, Wykonanie: Stopień ochrony. Bazuje na uniwersalnym przycisku 3D, z ulepszoną mechaniką i z nowym, kompaktowym i poręcznym korpusem, do mocowania na wrzecionie frezarki lub głowicy. Umożliwia dokładne pozycjonowanie osi wrzeciona na krawędzi elementu obrabianego lub przyrządu. Kierunek dosuwu czujnika jest dowolny (oś X, Y, Z). Duży, analogowy 1/100 czujnik zegarowy (2 wskazówki) z zaznaczonym skokiem (odcinek bezpieczeństwa), zawsze wychyla się w tym samym kierunku i pokazuje odległość pomiędzy osią wrzeciona a krawędzią detalu. Ustawienie wskaźnika w pozycji zero oznacza ustawienie osi wrzeciona dokładnie na krawędzi elementu bez długotrwałego ustawiania, bez liczenia, bez mozolnego przerysowywania Pozwala to na zredukowanie kosztów ubocznych, zwiększa wydajność i odciąża pracowników. Końcówki pomiarowe Haimer dla najwyższej dokładności 0,01 Końcówkę czujnika można z wymienić bez potrzeby sięgania po dodatkowe narzędzia, nie wymaga ponownej kalibracji. Dodatkową pewność daje powiększony skok w połączeniu z niezawodną strefą kontrolowanych pęknięć w końcówce czujnika. Aby uzyskać najwyższą jakość pomiaru wszystkie uniwersalne czujniki 3D muszą zostać podczas montażu pojedynczo mierzone i zestrajane. Ponadto do badania prostoliniowości i płaskości powierzchni. Zakres dostawy: Przycisk 3D z z krótką końcówką pomiarową czujnika kulki czujnika Dokładność wskazań Długość bez trzonka mocującego ,29 4 0, /116 Stałe stany magazynowe są dostępne w ciągu 48 godz. Ceny podane w euro za 1 sztukę bez podatku VAT (jeśli nie podano inaczej).

3 Przycisk 3D Przycisk 3D NG ze zintegrowanym krótkim adapterem Wykonanie: Ze zintegrowanym krótkim adapterem i powiększoną drogą przejazdu. Zbędne są manualne ustawienie ruchu obrotowego i nowa kalibracja. Dokładność ruchu obrotowego: 0,01. Dokładność pomiaru: 0,01. Zastosowanie: Zwykły pomiar detali przy małej ilości miejsca w komorze maszyny, we frezarkach i maszynach do obróbki elektroiskrowej, a także do ustalania miejsc zerowych na maszynie i do pomiarów długościowych przy dowolnym kierunku przycisków. Gniazdo 3769 Długość 0015 HSK-E ,37 129, HSK-E ,37 139, HSK-E ,37 139, HSK-E ,37 146, HSK-A ,37 139, HSK-A ,37 139, HSK-A ,37 146, SK ,37 139, BT ,37 138,5 Zamienna końcówka pomiarowa czujnika do przycisku 3D Zastosowanie: Pasuje do uniwersalnego przycisku 3D ( 3770) i cyfrowego przycisku 3D ( 3775). apple kulki czujnika 3777 Długość , ,90 65 Precyzyjne urządzenie centrujące Centro Wykonanie: Na niskich obrotach wrzeciono zbliża się do szukanej osi. Końcówka pomiarowa prześlizguje się wzdłuż ścianki otworu lub wałka. Dopóki wrzeciono i szukana oś nie są zgodne, końcówka pomiarową czujnika wychyla się podczas obrotu i przenosi ruch na duży czujnik zegarowy. Czujnik zegarowy nie obraca się z wrzecionem i zawsze pozostaje w polu widzenia operatora. Pozycję wrzeciona można korygować tak długo, aż wskazówka czujnika zegarowego zatrzyma się. Błędy równomiernego ruchu wrzeciona lub mocowania zostają skompensowane. Z trzpieniem mocującym 16. Zastosowanie: Do wyznaczania środka otworów i wałów centrycznie do wrzeciona roboczego na frezarkach. Zakres dostawy: Precyzyjny urządzenie centrujące z prostą końcówką pomiarową pomiarową czujnika 5. apple korpusu 4276 Zakres pomiarowy otwór Zakres pomiarowy wałek Odczyt Dokładność centrowania maks. prędkość obrotowa 1/min , ,01 0, Trzpień pomiarowy do precyzyjnego czujnika centrującego Centro Wykonanie 4276 kulki czujnika 1001 Końcówka pomiarowa czujnika prosta 30, Końcówka pomiarowa czujnika wygięta 38,33 5 3/117

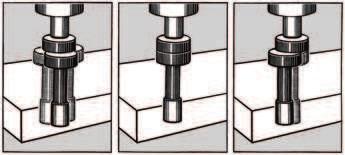

4 Czujniki krawędzi Czujnik krawędzi, mechaniczny Wykonanie: Wszystkie elementy hartowane i oszlifowane z gładkim i cylindrycznym trzpieniem mocującym. Trzpień mocujący i głowica połączone są sprężyną. Dostawa w etui ze sztucznego tworzywa. Zastosowanie: Do ustawiania powierzchni obrabianego elementu lub jego krawędzi. Wielkość 3754 głowicy chwytu , , Czujnik krawędzi, mechaniczny Wykonanie: Hartowane, precyzyjnie oszlifowane i docierane, z gładkim i cylindrycznym trzonem mocującym Trzpień mocujący i głowica połączone są sprężyną. Dostawa w etui ze sztucznego tworzywa. Zastosowanie: Do ustawiania powierzchni obrabianego elementu lub jego krawędzi z dokładnością do 0,01. Ułatwia to mocowanie linii zerowej. Prędkość obrotowa wrzeciona ok. 600 min -1. Uruchomienie, ruch elementu detekcyjnego niedokładny Element testowy dotyka narzędzia i obraca się ruchem dokładnym Element detekcyjny porusza się wstecz, na bok = punkt odniesienia/linia zerowa Wielkość 3755 głowicy chwytu , , , Zamienne sprężyny 30,40 J.op. = 10 sztuk do rozm Zamienne sprężyny 29,60 J.op. = 10 sztuk do rozm Czujnik krawędzi z sygnalizatorem świetlnym Wykonanie: Dokładność czujnika 0,01, hartowane i precyzyjnie szlifowane ze świecącą się na czerwono diodą LED. Zastosowanie: Do pomiarów na wiertarkach i frezarkach, centrach obróbkowych, do centrowania zewnętrznego i wewnętrznego. Przy dotknięciu krawędzi elementu zapala się kontrolka. Linia zerowa zostaje osiągnięta przy uwzględnieniu promienia kuli pomiarowej. Czujnik może być stosowany zarówno podczas ruchu jak i w spoczynku wrzeciona. Po przekroczeniu krawędzi elementu kula zawieszona na sprężynie odsuwa się, aby nie uszkodzić czujnika Zakres dostawy: Czujnik krawędzi z baterią Wykonanie Długość całkowita ok ,60 2D z sygnalizacją świetlną ,90 2D z sygnalizacją świetlną ,50 3D z sygnalizacją świetlną ,50 3D z sygnalizacją świetlną 106 3/118 Stałe stany magazynowe są dostępne w ciągu 48 godz. Ceny podane w euro za 1 sztukę bez podatku VAT (jeśli nie podano inaczej).

5 Czujniki krawędzi/zderzaki obrabianego detalu Czujnik krawędzi z sygnalizatorem świetlnym i sygnałem akustycznym Wykonanie: Hartowane i oszlifowane precyzyjnie z czerwoną diodą LED. Dostawa w etui ze sztucznego tworzywa. Zastosowanie: Do pomiarów na wiertarkach i frezarkach oraz centrach obróbkowych przy dokładności 0,01. Do centrowania zewnętrznego wewnętrznego. Przy dotknięciu krawędzi elementu zapala się kontrolka. Linia zerowa zostaje osiągnięta przy uwzględnieniu promienia kuli pomiarowej. Czujnik może być stosowany zarówno podczas ruchu jak i w spoczynku wrzeciona. Po przekroczeniu krawędzi elementu kula zawieszona na sprężynie odsuwa się, aby nie uszkodzić czujnika. Zakres dostawy: Czujnik krawędzi z baterią Wykonanie Długość całkowita ok ,48 2D ,08 3D 131 (391) Wykonanie: Ogranicznik narzędzia składa się z bardzo stabilnej konstrukcji aluminiowej i można go szybko i płynnie regulować w 5 osiach. Za pomocą dostępnego dodatkowo elementu kombinacyjnego można tworzyć różne kombinacje ogranicznika elementu. Zastosowanie: Ogranicznik obrabianego elementu służy między innymi jako wszechstronny instrument do pozycjonowania na obrabiarkach lub podczas prac montażowych. Zakres dostawy: Ogranicznik obrabianego elementu z kamieniem wpustowym T M8 x 12 i kluczem sześciokątnym. 5D-Ogranicznik do obrabianych detali wymiary apple 39 x 150 x ,00 (391) ESSET system zderzakowy 5D Wykonanie: Korpus z eloksalowanego aluminium, dźwignia zaciskowa z pokrytego tworzywem sztucznym cynkowego odlewu ciśnieniowego. Ogranicznik skonstruowany wg zasady modułowej, i obracany i przesuwny płynnie w 5 osiach. Możliwość zestawiania wielu modułów. Z dwustopniowym mechanizmem nastawczym i tarczą ograniczającą do stosowania jako ogranicznik wewnętrzny (wpusty itp.). Zastosowanie: Możliwość stosowania w wielu procesach obróbki w wiertarkach lub frezarkach. Do stosowania jako ogranicznik zewnętrzny i wewnętrzny. Z ogranicznikiem podwójnym ( ) kombinowane jako wielokrotna konstrukcja modułowa, co pozwala zestawiać ze sobą wiele jednostek. Do specjalnych warunków można wyprodukować również głowice ograniczników w wykonaniu hakowym, kulistym lub widlastym. Wykonanie 3955 Zakres roboczy 0010 Zderzak pojedynczy 139, Zderzak podwójny 307, (346) Wpust przesuwny do szerokości wpustu 3956 gwint ,00 M ,00 M ,00 M ,00 M ,00 M8 (346) 3/119

6 Przyrządy do ustawiania położenia zerowego/narzędzia znakujące Przyrząd do ustawiania położenia zerowego Wykonanie: Ze stali hartowanej ze sprężystą powierzchnią czujnika. Zastosowanie: Do ustalania pozycji powierzchni obrabianego elementulub długości narzędzia w kierunku Z na tokarkach lub frezarkach. Urządzenie nakładane jest na obrabiany element. Za pomocą wrzeciona maszyny narzędzie tnące np. frez jest dosuwane do powierzchni detekcyjnej do momentu wskazania zera na zegarze pomiarowym. Odległośćnarzędzia tnącego od obrabianego elementu wynosi wówczas dokładnie 50, dzięki temu podczas pomiaru nie dochodzi do uszkodzenia ostrzy. Zakres dostawy: Przyrząd do ustawiania położenia zerowego z czujnikiem zegarowym. Wykonanie 3759 całkowite talerza dotykowego 0001 bez magnetycznej stopy 143, z magnetyczną stopą 187, Narzędzie znakujące Wykonanie: Wysokiej jakości prowadnice i wytrzymała specjalna igła. Bezstopniowa regulacja radełkowana nakrętką przy pomocy skali Optymalne do produkcji mało- i średnioseryjnej. Mocowanie w tulejach zaciskowych 20 lub w chwytach Weldon. Zastosowanie: Do znakowania różnych tworzyw jak np. aluminium, tytan, stal, brąz, itp. Wskazówka: Podczas znakowania zalecamy zewnętrzne chłodzenie. Igły znakujące nie wchodzą w zakres dostawy Marker duży, 1, Marker średni, 0,5 Wykonanie Marker duży 749, Igła znakująca wielk. 1,0 321,56 Wykonanie Marker średni 534, Igła znakująca wielk. 0,5 321,56 3/120 Stałe stany magazynowe są dostępne w ciągu 48 godz. Ceny podane w euro za 1 sztukę bez podatku VAT (jeśli nie podano inaczej).

7 Narzędzie czyszczące Narzędzie czyszczące Cleaner Wykonanie: Narzędzie czyszczące do zamocowania we wrzecionie maszyny, pasuje do gniazd Weldon 16. Zastosowanie: Powtarzalne, systematyczne i dokładne czyszczenie przestrzeni maszyny (BALL) i detalu lub mechanizmu mocującego (STICK). Cleaner, Set Głębokość wtykania Narzędzie czyszczące Cleaner, Ball 3762 Zawartość zestawu ,36 każdorazowo 1 Ball Horizontal, Vertical Control po 1 sticku 30; 100; uniwersalne dysze 1 manometr 1 adapter 1 przegub kulowy 4 zapasowe śruby zamykające 1 wkrętak imbusowy 6-kąt. Wykonanie 3762 Głębokość wtykania Długość 0005 Cleaner Call, pionowy 218, Cleaner Ball, poziomy 218, Narzędzie czyszczące Cleaner, manometr Zastosowanie: Wkręcany w Cleaner, służy do kontroli faktycznego ciśnienia środka chłodząco-smarującego. Wykonanie 3762 Zakres ciśnienia bar 0015 Manometr 9, Narzędzie czyszczące Cleaner Stick Zastosowanie: Szczególnie przydatne do czyszczenia otworów, kieszeni, wcięć i innych konturów. Wykonanie 3762 Długość Głębokość wtykania 0020 Stick krótki 65, Stick standard 73, Stick długi 86, Narzędzie czyszczące Cleaner, dysze uniwersalne Wykonanie 3762 Przepływ Długość 0035 Dysza UD40 85,75 mało Dysza UD45 85,75 standard Dysza UD50 85,75 dużo Przegub kulowy i adapter Zastosowanie: Do zmiennego łączenia dwóch lub więcej elementów Cleaner. Wykonanie Przegub kulowy, maks. 30 odchylenia 120, Adapter G1/8 G1/4 9, /121
