1 Technaxx Fitness Bransoletka Touch TX 72 User Manual Jeśli urządzenie jest zgodny z wymaganiami norm określonych dyrektywą Rady R&TTE 1999/5/WE. Deklarację zgodności odnajdziesz na stronie: (w pasku na dole "Konformitätserklärung"). Przed pierwszym użyciem urządzenia należy dokładnie przeczytać instrukcję obsługi. Jeśli urządzenie posiada akumulator. To musi zostać w pełni naładowany przed pierwszym użyciem. UWAGA: Jeśli urządzenie nie jest użytkowane, to jego akumulator należy ładować co 2 do 3 miesiące! Numer telefonu do wsparcia technicznego: (14 centów/minuta z niemieckiego telefonu stacjonarnego i 42 centów/minuta z sieci komórkowych). support@technaxx.de Cechy Opaska może monitorować Twoją kondycję, sen i fazy aktywności Wyświetla faktycznie wykonane kroki, przebytą odległość i spalone kalorie Łatwa obsługa za pomocą ekranu dotykowego Wyświetla godzinę & datę, nazwa rozmówcy lub numer telefonu Przychodzące: przypomnienie, rozmowy, SMS, e, media społecznościowe, osiągnięte cele Funkcja zapobiegająca zgubieniu Funkcja wibracji Monitorowanie snu oraz budzenie alarmem wibracyjnym Wyświetla statystyki za pośrednictwem diagramu w APP Połączenie Bluetooth 4.0 BLE (Bluetooth Low Energie), sterowane za pomocą APP Darmowe APP ios & Android Klasa ochrony IP67 Nadaje się szczególnie do aktywności na wolnym powietrzu Specyfikacje techniczne Bluetooth / odległość Bluetooth wersja 4.0 BLE / maks. 10m Ekran / rozdzielczość 0.91 OLED (2,3cm) / 128 x 32 pikseli IP67 (pyłoszczelna & ochrona przed czasowego Klasa ochrony zanurzenia do maks. głębokości 1m) Temperatura robocza 25 C do +55 C Gniazdko ładowania w urządzeniu Punkty kontaktowe Ładowarka Adapter ładowania z portu Micro USB Synchronizacja Obsługuje RTC (Real Time Clock) & synchronizację czasu czasu Wbudowany wymienna 55mAh akumulator polimerowa litowojonowa 3.7V / Czas ładowania ~2 godziny / Czas pracy ~3 dni Zasilanie (zależy od zastosowanych) / Czas czuwania ~10 dni Materiał PC, półprzezroczysta (obudowa) + TPU (opaska) Ciężar / Wymiary 18g / (D) 4,43 x (S) x 1.79 (W) 0,93 cm Bransoletka pasek (D) 15,5 21,5cm x (S) 1,83cm Zawartość Opaska fitness Touch TX-72, stacja ładująca, opakowania kabel Micro USB, Instrukcja użytkownika Urządzenia Apple ios: obsługuje urządzenia ios z 4.0 BLE, ios 7.0 i powyżej. Urządzenia Android: obsługuje prawie wszystkie urządzenia Android z 4.0 BLE, systemem Android 4.3 i nowszym. Sprawdź wersję ios lub Android zainstalowaną na Twoim smartfonie.

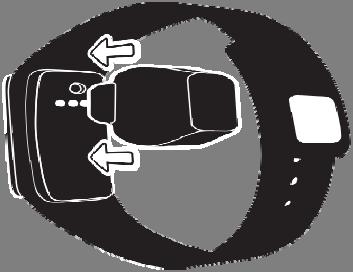

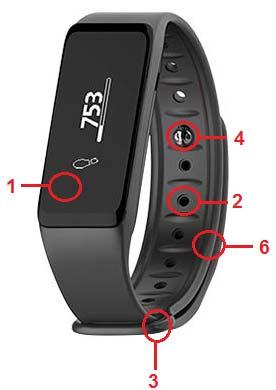

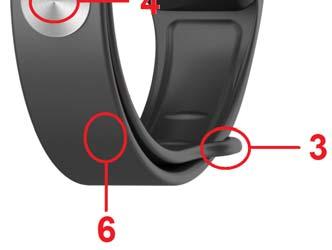

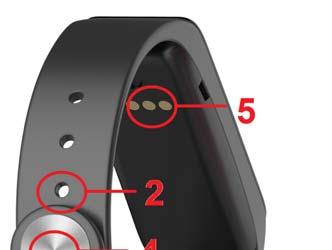

2 Widok opaski 1 Ekran dotykowy OLED 4 Zapięcie opaski 2 Otwór na zapięcie opaski (od wewnątrz) 5 Port ładowania 3 Otwór na zapięcie opaski (od zewnątrz) 6 Opaska 1. Ładowanie Przed pierwszym użyciem należy naładować urządzenie. Postępuj według poniższych wskazówek. 1. Podłącz adapter ładowania Ustaw stację ładującą tak, aby podłączyć się z tyłu bransoletka TX-72. Wskazówka: Przed pierwszym użyciem należy ładować TX-72 przez 2 godziny. 2. Upewnij się, że są we właściwych miejscach Dopasuj bolce na stacji adapter ładowania z punktami kontaktowymi na TX-72 i zatrzaśnij je razem. 3. Podłącz Podłącz małą końcówkę kabla Micro-USB do adapter ładowania, a większą końcówkę do źródła zasilania USB. Stan baterii pokaże się w ekranie.

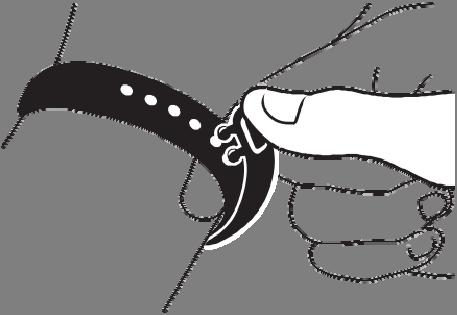

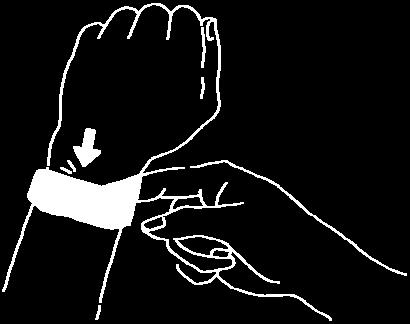

3 TX-72 pokazuje poziom naładowania baterii jako w trakcie ładowania, (przy.). Jeśli nie, należy sprawdzić, czy bateria jest ładowana w prawidłowy sposób i upewnić się, że interfejs USB jest podłączony prawidłowo. TX-72 może być ładowany bezpośrednio przez USB (5V). Po całkowitym naładowaniu, wyświetlacz zgaśnie. Czas czuwania ~10 dni (w zależności od faktycznego użycia). Nie należy wyjmować wbudowanego akumulatora. Do ładowania użyj adapter ładowania TX-72 z dołączonym kablem Micro USB. Należy ich stosować do ładowania. Uwaga: W trakcie ładowania TX-72, Bluetooth będzie wyłączony i synchronizacja danych będzie niemożliwa. Załóż swoją TX-72 Zapinanie Owiń opaskę w miarę ciasno wokół nadgarstka. Zapnij klamrę wciskając wypustki w otwory w opasce. Wskazówki dotyczące noszenia opaski: Umieść kilka kropli wody w otworach opaski, aby łatwiej zamknąć. Zmiana opaski TX Zdejmij TX-72 z nadgarstka, a następnie zdejmij jedną stronę opaski z ramki ekranu, aby wysunąć moduł TX-72 z opaski. 2. Montaż modułu TX-72 z powrotem w opasce następuje w ten sam sposób. Obudź swoją TX Dwukrotnie dotknij szybko ekran dotykowy swojej TX-72, aby go włączyć. Czynność ta jest zwana dwukrotnym dotknięciem. Ekran wyłączy się automatycznie po kilku sekundach. 2. W celu bardziej efektywnego korzystania z TX-72, proponujemy użyć palca, a nie paznokcia.

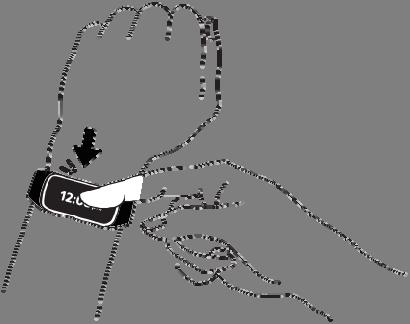

4 2. Pobierz i zainstaluj APP My Fitness Pro APP na Androida: Poszukaj Technaxx My Fitness Pro w Google TM Play Store, aby pobrać APP. APP ios: Poszukaj Technaxx My Fitness Pro w Apple TM Store, aby pobrać APP. Zainstaluj odpowiedni APP. 3. Włączenie urządzenia Podczas pierwszego użycia urządzenie wyświetli. Z kranu 1 do 2 razy do momentu ukazania się na ekranie godziny. Oznacza to, że urządzenie włączyło się. 4. Połącz swoją TX-72 ze smartfonem 1. Włączyć Bluetooth na swoim smartfonie. 2. Uruchom App My Fitness Pro. Początkujący użytkownicy zobaczą stronę logowania aplikacji. Musisz założyć nowe konto podając swój adres . Stuknij, aby ustawić swoje dane osobowe i zakończyć proces rejestracji. 3. Upewnij się, że TX-72 jest w pobliżu i wybierz TX-72 z listy aplikacji Bluetooth. 4. Podczas gdy twoja TX-72 wyświetla następującą prośbę o sparowanie:. Wybierz, aby zaakceptować; wybierz, aby odmówić. 5. Po udanym sparowaniu, zarówno opaska, jak i smartfon otrzymają komunikaty. Proszę powtórzyć proces, jeśli parowanie nie powiodło się. Jeśli chcesz sparować TX-72 z innym kontem, należy najpierw usunąć dane parowania z obecnym kontem. 5. Działanie ekranu dotykowego Wszystkie informacje są wprowadzanie do interfejsu TX-72 przez zwykłe dotknięcie powierzchni ekranu opuszkiem palca (nie paznokciem). Uwaga: Optymalne wykorzystanie ekranu dotykowego jest przez powolne przesunięcie od jednej do drugiej strony (!). 1. Dotknij napis back(powrót) lub przycisk x, aby go wybrać. 2. Przesuń w lewo lub w prawo, aby zmienić ekrany i poruszać się po menu. Przesuń palec poziomo na całej powierzchni ekranu, aby przeciągnąć.

5 3. Dotknij i przytrzymaj palec na dowolnym ekranie, aby szybko przejść do menu APPs. Wskazówka: Jeśli nie jesteś pewien, co zrobić na danym ekranie, spróbuj przesunąć palcem w lewo lub w prawo, aby przejść do innego ekranu. 6. Menu główne Przesuń w lewo lub w prawo, aby zmienić ekrany. Należy upewnić się, że TX- 72 jest naładowana w wystarczającym stopniu, aby uniknąć nieprawidłowej operacji. Data, godzina Ekran zegarka wyświetla godzinę i datę. Pokazuje je, kiedy budzisz swoją TX-72. Ustawiając czas można wybierać pomiędzy formatem 12- i 24-godzinnym; po prawej stronie wyświetlana jest data - dd/mm. TX-72 pokazuje ten sam czas i datę jak twój smartfon. Kroki, Kalorie, Dystans Kroki Główną funkcją My Fitness Pro jest śledzenie Twojej codziennej aktywności. Zobacz swoje dane o aktywności na ekranie dotykowym TX-72. Można również to sprawdzić przy pomocy APP My Fitness Kalorie Pro, która wyświetla codzienne statystyki aktywności i trendy tworzone w miarę upływu czasu. Każdy ekran pokazuje dzisiejszą aktualną liczbę dla każdego rodzaju śledzenia aktywności. Dolny pasek pokazuje aktualny postęp w stronę Twojego dzienny celu APP. Ustaw swoje codzienne cele aktywności w APP My Fitness Pro. Odległość Menu APP Wszystkie sposoby śledzenia aktywności i inteligentne funkcje Twojego TX-72 są dostępne poprzez ikonę APPs i wejście do menu APPs. Jak wyjść z menu APP: Przesuń w lewo na drugi ekran menu APPs. Dotknij ikonkę Home, aby powrócić do ekranu Zegar. Przesuń w lewo lub w prawo, aby zmienić ekrany. Menu aktywności Dotknij ikonkę chodzenia, aby przejść do aktywności. Jak wyjść z menu menu aktywności Przesuń w lewo lub w prawo, aby wyjść z menu aktywności do ekranu Back (Powrót). Dotknij ekranu Back(Powrót) aby powrócić do menu APPs. Przesuń w lewo lub w prawo, aby zmienić ekrany. Kroki Czas chodzenia Odległość Kalorie Wróć

6 Tryb uśpienia Dotknij ikonkę księżyca, aby wejść w tryb uśpienia. Przesuń w lewo lub w prawo, aby zmienić ekrany. Czas uśpienia Wejdź w tryb uśpienia Opuść tryb uśpienia Wróć Menu ustawień Dotknij ikonkę koła zębatego menu ustawień., aby przejść do Poziom baterii Menu informacji Przesuń w lewo lub w prawo, aby zmienić ekrany. Obróć ekran Zrestartuj urządzenie Factory Reset = Ustawienia fabryczne Ustawienie fabrycznne Wróć Poziom baterii Poziom baterii jest pierwszym ekranem menu ustawień. Wskazówka: Aby uzyskać jak najlepsze wyniki, należy ładować TX-72 gdy poziom naładowania akumulatora spadnie poniżej 20%. Menu informacji Menu to wyświetla informacje techniczne o TX-72. W menu informacji można również sprawdzić ID urządzenia. Obróć ekran Funkcja ta obraca ekran w osi pionowej. Funkcja ta pozwala wybrać orientację TX-72 odpowiadającą nadgarstkowi, na którym nosisz opaskę. 1. Wejdź do menu ustawień 2. Przesuń w lewo do opcji obracania ekranu. 3. Dotknij ekran obróć, aby przejść do ekranu potwierdzenia. 4. Naciśnij przycisk, aby potwierdzić obrócenie ekranu, dotknij przycisk x, aby anulować.

7 Restart Restart jest funkcją rozwiązywania problemów pamięci, podobnie jak przycisk restartu na komputerze stacjonarnym. Żadne dane nie są usuwane po ponownym uruchomieniu TX Wejdź do menu ustawień 2. Przesuń w lewo do opcji restartu 3. Dotknij ekran restart, aby przejść do ekranu potwierdzenia 4. Naciśnij przycisk, aby potwierdzić restart, dotknij przycisk x, aby anulować. Przywrócenie ustawień fabrycznych Funkcja przywracania ustawień fabrycznych przywraca TX-72 do stanu pierwotnego sprzed instalacji, odłączając Twoją TX-72 od smartfonu oraz usuwając wszystkie przechowywane dane, w tym aktywności i zachowane powiadomienia. 1. Wejdź do menu ustawień 2. Przesuń w lewo do opcji przywracania ustawień fabrycznych. 3. Dotknij ekran przywracanie ustawień fabrycznych, aby przejść do ekranu potwierdzenia. 4. Naciśnij przycisk, aby potwierdzić przywracanie ustawień fabrycznych, dotknij przycisk x, aby anulować. 7. Alarmy Alarm SMS Dotknij, aby odczytać odebraną wiadomość SMS; można przeczytać co najwyżej 3 wiadomości na raz, każda wiadomość może mieć tylko trzy strony. Pierwsza strona to dane nadawcy. Druga i trzecia to treść wiadomości. Jeśli wiadomość ma więcej niż 3 strony, reszta zawartości zostanie zastąpiona apostrofem. Wskazówka: Przesuń ekran, by sprawdzić więcej niż 1 alarm. Alarmy Alarm o nieodebranych połączeniach Dotknij, aby przeczytać informacje o połączeniach nieodebranych, można sprawdzić co najwyżej 5 nieodebranych połączeń na raz. Komunikaty Komunikat przypominający z portali społecznościowych. Przypomnienie kalendarza Przypomnienie o rozłączeniu Bluetooth

8 Wyświetlanie numeru dzwoniącego (tylko numer telefonu)! TX-72 może wyświetlać połączenia, nieodebrane połączenia, wiadomości, e, aktywność z portali społecznościowych, wpisów w kalendarzu i uwagi dotyczące funkcji zapobiegającej zgubieniu urządzenia. Otwórz APP My Fitness Pro, kliknij setup ustawienia) / notifications (powiadomienia), a następnie wybierz zawiadomieni, które chcesz otrzymać na opaskę. Jeśli chcesz zaprzestać otrzymywanie niektórych powiadomień, proszę przesunąć przełącznik radia w lewo i kliknij ekran opaski aby zignorować zawiadomienie, w przeciwnym wypadku powiadomienie pojawi się po następnym włączeniu ekranu. 8. Przypomnienie Kliknij opcję Reminders(Przypomnienia) APP My Fitness Pro, aby dodać codzienne przypomnienie. Można ustawić najwyżej 6 rodzajów codziennych przypomnień, wybrać typ, godzinę i datę. Twój TX-72 delikatnie zawibruje i wyświetli odpowiednią ikonkę, aby przypomnieć. Kliknij opaskę, aby odrzucić przypomnienie. Jeśli nie, przypomnienie pojawi się dwie minuty później. Aktywność Uśpienie Budzenie Lekarstwo Posiłek Przypomnienie niestandardowe Cel Kliknij opcję Goals(Celów) APP My Fitness Pro, aby ustawić cel dziennych etapów spacerowych, odległość, spalone kalorie i godziny snu. Naciśnij przycisk zapisywania w prawym górnym rogu, aby zapisać ustawienia swoje celów. Gdy cel zostanie osiągnięty, zegarek delikatnie zawibruje i wyświetli ikonkę osiągnięcia celu. 9. Jak korzystać z Android APP i ios APP 9.1. Sporty Główna funkcja: wysyłanie danych sportowych i snu, synchronizacja czasu, sprawdzanie kroków/odległości/spalonych kalorii/stanu rozładowania baterii codziennie, co tydzień lub co miesiąc Można przesyłać dane, zsynchronizować czas i sprawdzać stan rozładowania baterii poprzez synchronizację TX-72 z telefonem.

9 Używając urządzenie TX-72 po raz pierwszy, należy zsynchronizować je z telefonem poprzez APP My Fitness Pro. 1. Włącz Bluetooth, Internet w telefonie, otwórz APP, zarejestruj ją, a następnie gdy ukaże się główny interfejs, kliknij na interfejsie sportu. 2. APP wyświetli w trakcie synchronizowania, aż do momentu osiągnięcia 100%. 3. Pierwsza synchronizacja oznacza resetowanie TX-72 tak, że po tym pobraniu wszystkie dane opaski zostaną wyczyszczone Jak sprawdzać kroki, odległość, spalone kalorie i dane snu poprzez APP Kliknij ikonkę trójkąta w celu wyboru daty do sprawdzenia, następnie kliknij kroki, odległość, kalorie i sen w celu sprawdzenia szczegółowych danych z tego dnia.. Użytkownik może także wybrać Day(Dzień), Week(Tydzień) i Month(miesiąc) w celu sprawdzenia danych statystycznych Przypomnienie Główne funkcje: tworzenie, dodawanie, modyfikacja, aktualizacja i usuwanie przypomnienia Jak utworzyć przypomnienie Kliknij + w celu wybrania godziny i typu przypomnienia; wybierz datę przypomnienia poprzez self-defined repeat(samo-zdefiniowane powtarzanie). Kliknij, aby zapisać przypomnienie. Uwaga: Co najwyżej można utworzyć 20 przypomnień Zmiana przypomnienia - Jak modyfikować tryb przypomnienia W interfejsie, kliknij na jednym z przypomnień w celu jego włączenia lub wyłączenia. Gdy ikonka przypomnienia zmieni się na, urządzenie przypomni poprzez wibracje włączające się o ustalonym czasie. W przeciwnym razie przypominanie nie zadziała Jak zmodyfikować treść przypomnienia Należy kliknąć na głównym interfejsie, następnie kliknij, aby zmodyfikować zawartość przypomnienia Jak usunąć przypomnienie Kliknąć edytuj, następnie kliknij lewą stronę.

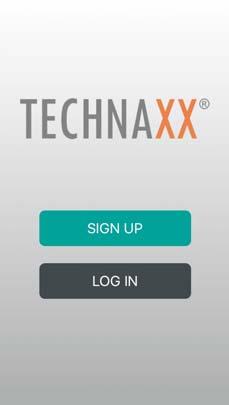

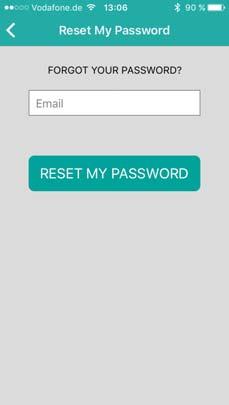

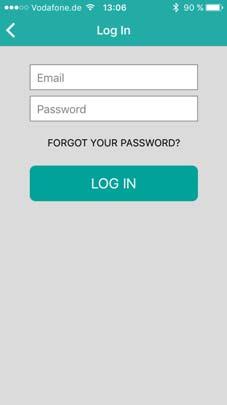

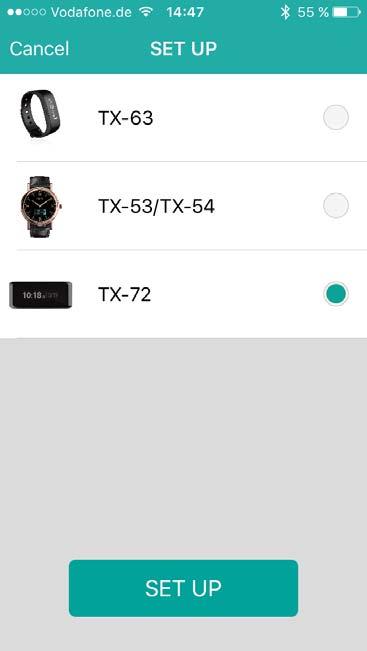

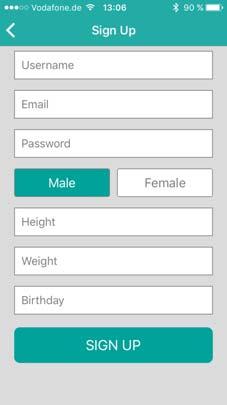

10 10. Używanie APP Przy uruchamianiu aplikacji My Fitness Pro pojawią się ekrany, jak poniżej. Zapisz się lub zaloguj! Aby się zalogować, należy wpisać swój oraz hasło. Nie pamiętasz hasła? Aby zresetować hasło naciśnij Reset My Password(Zresetuj moje hasło) i wypełnij wszystkie wymagane pola jak na poniższych zdjęciach. Po udanej rejestracji widoczny jest ekran, jak na zdjęciu poniżej. Wybierz TX- 72 i naciśnij Next (Dalej).

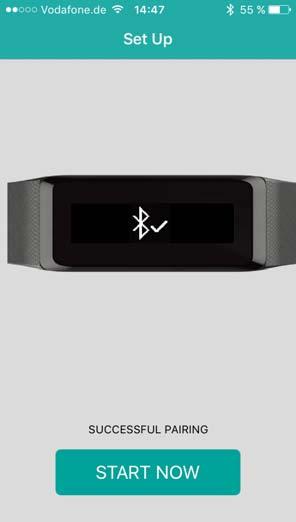

11 Kiedy Bluetooth zostanie uaktywniony, będzie widoczny następujący ekran i wtedy należy wybrać opaskę i nacisnąć przycisk Next (Dalej). W celu kontynuacji konfiguracji, należy włączyć Bluetooth na smartfonie. Jeśli żadne urządzenie Bluetooth nie zostanie znalezione, przejdź do ustawień Bluetooth smartfona i wyłącz / włącz połączenie Bluetooth. Jeśli nadal nie ma urządzenia Bluetooth, powtórz powyższe kroki. Po znalezieniu właściwej opaski następuje proces parowania i pojawi się zakładka żądająca akceptacji sparowania. Po pomyślnym sparowaniu TX-72, pojawi się poniższy ekran wraz z przyciskiem Start now(uruchom teraz). Parowanie nie powiodło się, SPRÓBUJ PONOWNIE!

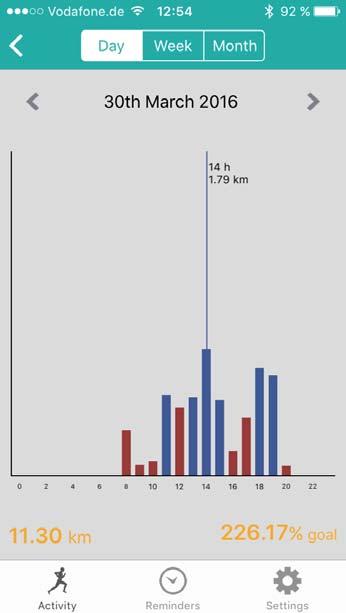

12 Stuknij, aby zsynchronizować opaskę z telefonem komórkowym. Teraz możesz śledzić swoje postępy w telefonie komórkowym. Grafika poniżej pokazuje osiągnięte dzienne aktywności.

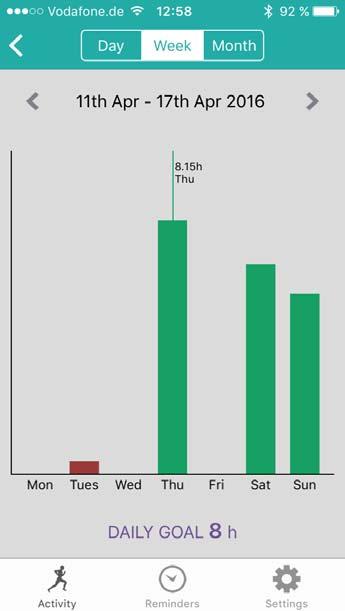

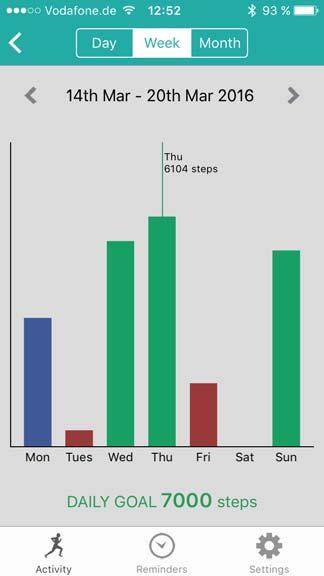

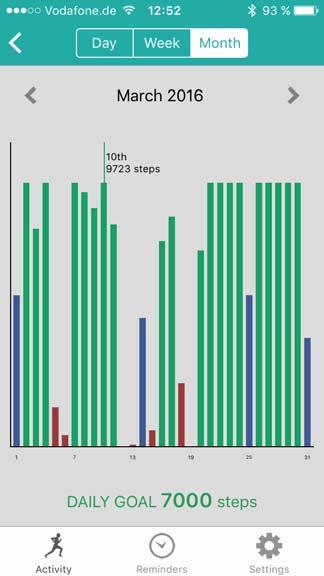

13 Grafika poniżej pokazuje osiągnięte tygodniowe aktywności. Grafika poniżej pokazuje osiągnięte miesięczne aktywności. Grafika poniżej pokazuje procent osiągniętych dziennych aktywności. Grafika poniżej pokazuje osiągnięte tygodniowe aktywności w postaci diagramu.

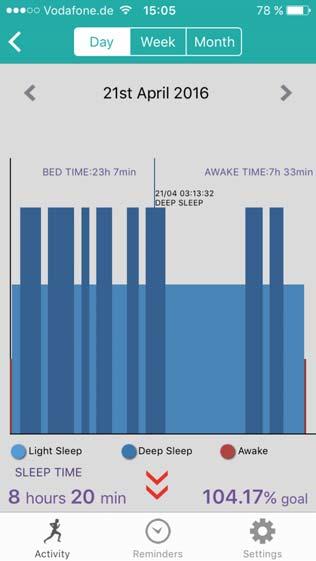

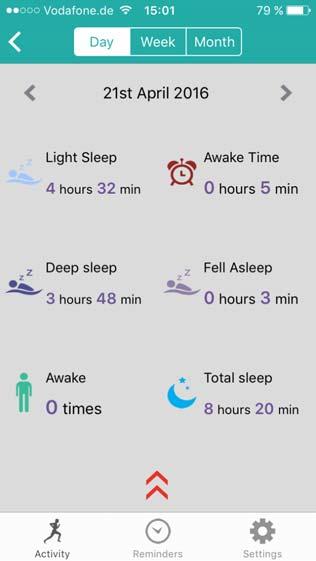

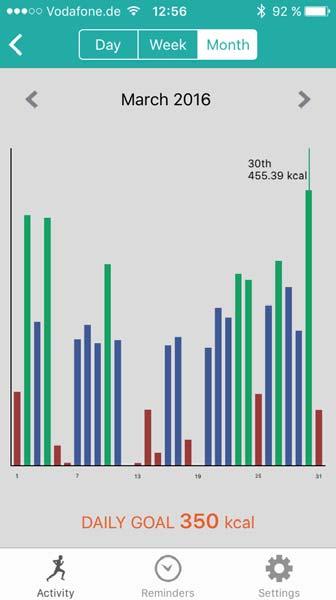

14 Grafika poniżej pokazuje osiągnięte miesięczne aktywności w postaci diagramu. Grafika poniżej pokazuje osiągnięte miesięczne kalorie w postaci diagramu. Obraz poniżej pokazuje stan snu. Grafika poniżej pokazuje procent dziennego stanu snu.

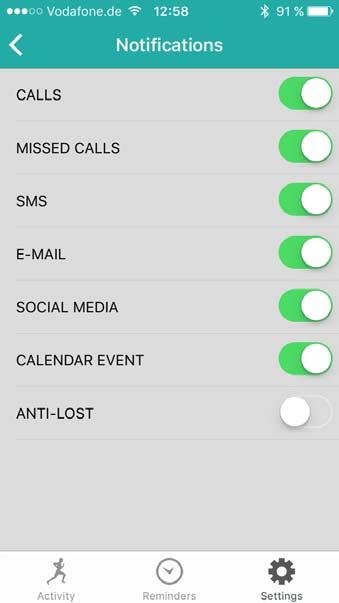

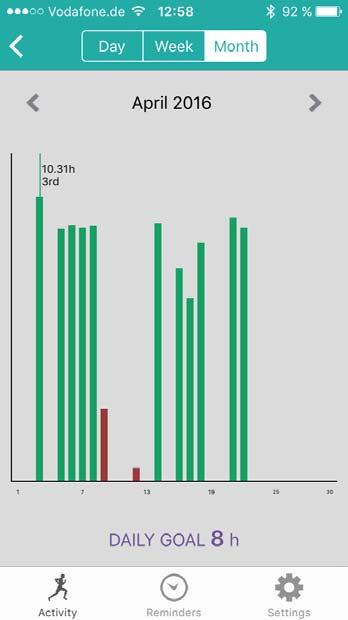

15 Grafika poniżej pokazuje procent tygodniowego stanu snu. Grafika poniżej pokazuje procent miesięcznego stanu snu. Strona głównych ustawień: Poniższy rysunek pokazuje typ powiadomień, które można wybrać. Można wybrać wszystkie typy powiadomień.

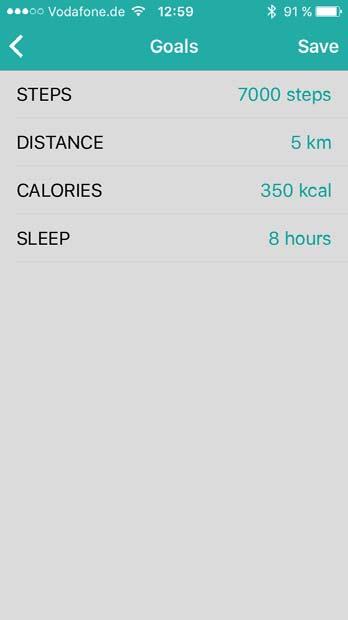

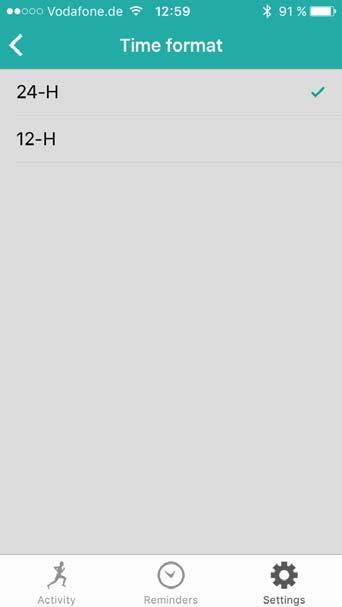

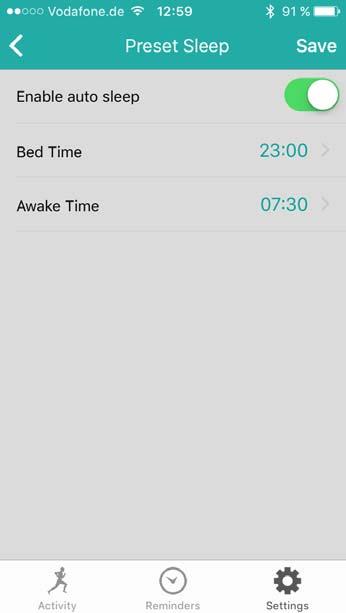

16 Ustaw swoje dzienne cele. Aby wprowadzić czynności snu, ustaw szacowany czas snu w trybie Preset Sleep(wcześniej ustawiony sen). W części Time Format(Format Czasu) można wybrać między formatem 12- a 24-godzinnym.

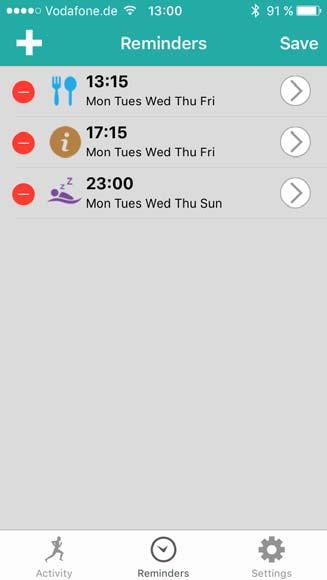

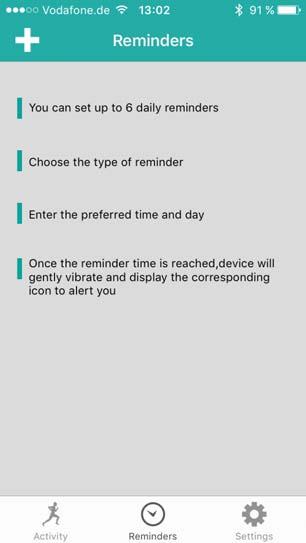

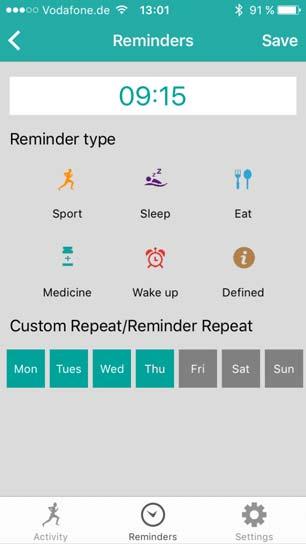

17 Ustaw swoje przypomnienia Naciśnij symbol +. Wybierz typ przypomnień oraz wybierz datę, na którą potrzebne będzie przypomnienie i ustaw godzinę do zapamiętania. Po zakończeniu ustawiania przypomnienia istnieje możliwość edycji każdego przypomnienia, które zostało zapisane do pamięci! Zapisz przypomnienia po ich edycji.

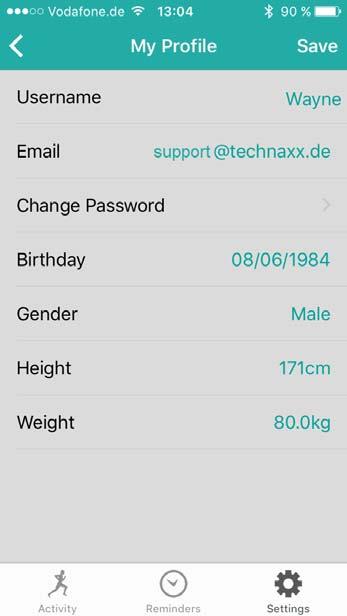

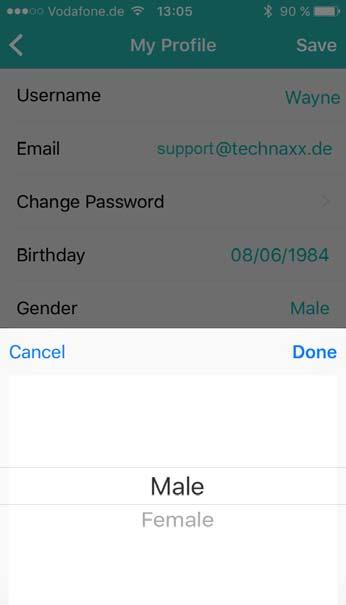

18 Można wyedytować profil, jak pokazano na poniższych rysunkach Można tutaj ustawić datę urodzin, płeć, wzrost i wagę.

19 9. Rozwiązywanie problemów Błąd synchronizacji danych przez APP 1. Sprawdź, czy sieć i Bluetooth na telefonie komórkowym muszą być jednocześnie włączone w celu przeprowadzenia synchronizacji. 2. Sprawdź, czy opaska znajduje się w pobliżu telefonu komórkowego, a odległość połączenia nie jest większa niż 5 metrów. 3. Potwierdź udane połączenie z opaską. Błąd połączenia z opaską przez APP 1. Sprawdź, czy sieć i Bluetooth na telefonie komórkowym muszą być jednocześnie włączone w celu połączenia. 2. Sprawdź, czy opaska znajduje się w pobliżu telefonu komórkowego, a odległość połączenia nie jest większa niż 5 metrów. 3. Sprawdź, czy opaska nie jest połączona z innymi kontami.

20 Uwaga przy użyciu funkcji dotykowej (Touch) Budząc się poprzez dwukrotne kliknięcie. Dotknij ekranu dotykowego szybko dwukrotnie, aby go włączyć. Zmiana widoku powoli przesuwając (levo / prawo). Optymalne wykorzystanie panelu dotykowego przeprowadzono przesuń powoli od jednej do drugiej strony z palca (nie z paznokciem). Dodatkowe uwagi, Wskazówki dotyczące & Bezpieczeństwa oraz ostrzeżenia Naładuj urządzenie w momencie, gdy wykazuje ono wyczerpanie baterii i użyj do tego celu standardowego adapter ładowania. Nie narażaj urządzenia na wilgoć oraz na deszcz podczas ładowania. Nie zostawiaj urządzenia w zbyt niskiej lub zbyt wysokiej temperaturze. Nie zostawiaj urządzenia w miejscu bezpośredniego padania promieni słonecznych na dłuższy czas lub w pobliżu ognia. Nie dopuszczaj do tego, by urządzenie stykało się z jakimkolwiek ostrym obiektem. Nie używaj niewłaściwie urządzenia, tzn.: nie rzucaj nim, nie demontuj, nie ściskaj, nie przebijaj, nie ogrzewaj, nie pal, itp. Utrzymuj powierzchnię urządzenia w czystości, ale nie stosuj rozpuszczalników organicznych. Nie czyść urządzenia środkami ściernymi. Nie dawaj go dzieciom, małe części mogą spowodować zadławienie. Bezpieczeństwo i instrukcje dot. baterii: Trzymać baterie poza zasięgiem dzieci. Kiedy dziecko połknie baterię, skontaktować się z lekarzem lub natychmiastowo odwieźć dziecko do szpitala! Sprawdzić rozmieszczenie biegunów (+) i ( ) w bateriach! Zawsze wymieniać wszystkie baterie. Nigdy nie korzystać ze starych i nowych baterii różnego typu razem. Nigdy nie powodować zwarcia, otwierać, deformować ani nie rozładowywać baterii! Istnieje ryzyko obrażenia! Nigdy nie wrzucać baterii do ognia! Istnieje ryzyko eksplozji! Wskazówki dotyczące ochrony środowiska: Materiały opakowania utworzono z surowców wtórnych imożna poddać je recyklingowi. Nie usuwać starych urządzeń ani baterii z odpadami gospodarstwa domowego. Czyszczenie: Chronić urządzenie przed skażeniem i zanieczyszczeniami. Czyścić urządzenie wyłącznie miękką szmatką lub ścierką, nie używać materiałów szorstkich ani ścierających. NIE używać rozpuszczalników ani żrących środków czyszczących. Dokładnie wytrzeć urządzenie po czyszczeniu. Dystrybutor: Technaxx Deutschland GmbH & Co.KG, Kruppstr. 105, Frankfurt a.m., Niemcy
