1 Inwestor / Zleceniodawca Biuro projektowe ENEA Elektrownia Połaniec S.A. ul. Zawada Połaniec APP Sp. z o.o. ul. Łowińskiego 7E; Kraków, tel.: ; fax.: biuro@app-automatyka.com.pl Nazwa projektu / zadania: Projekt wykonawczy przystosowania do TPA układów pomiarowych energii elektrycznej - Ujęcie wody Zrębin. Nr umowy: Nr projektu APP: Nr projektu Inwestora: Nr egz.: DZ/0/343/2017/ /3113 APP.K DPT... Obiekt: Tytuł opracowania: Faza: Branża: STn 0,4 kv ZRĘBIN Projekt wykonawczy przystosowania do TPA układów pomiarowych energii elektrycznej - Ujęcie wody Zrębin. Projekt wykonawczy Elektryczna Funkcja Imię i nazwisko / Nr uprawnień Data Podpis Projektował: Branża elektryczna Krzysztof Jaguś Sprawdził: Branża elektryczna Akceptacja ze strony Inwestora / Zleceniodawcy: (Imię i nazwisko, data, podpis / pieczęć) "KRAKÓW; LISTOPAD 2017" Nr karty: APP.K ST Zmiany: 0 A B C D E Data zmiany:

2 Inwestor / Zleceniodawca Biuro projektowe Nazwa projektu / zadania: Projekt wykonawczy przystosowania do TPA układów pomiarowych energii elektrycznej - Ujęcie wody Zrębin. Nr karty APP.K SZ Spis zawartości opracowania Lp. Wyszczególnienie Nr archiwalny Część opisowa Ilość stron / arkuszy Zmiany A B C D E 1. Strona tytułowa APP.K ST 1 2. Spis zawartości opracowania APP.K SZ 3 3. Karta oświadczeń i klauzul APP.K KK 1 4. Karta zmian APP.K KZ 1 5. Karta koordynacji międzybranżowych APP.K KM 1 6. Opis techniczny APP.K OT Obliczenia techniczne APP.K OB 3 8. Zestawienie materiałów podstawowych APP.K ZM 6 9. Album kablowy APP.K AK 3 Część rysunkowa ST 15kV ZRĘBIN. Schemat jednokreskowy STn 0,4 kv ZRĘBIN - pole nr 6. Schemat jednokreskowy układu pomiaru energii STn 0,4 kv ZRĘBIN - pole nr 1. Schemat jednokreskowy układu pomiaru energii STn 0,4 kv ZRĘBIN - pole nr 6. Schemat obwodów pomiarowych prądowych i napięciowych układu pomiaru energii STn 0,4 kv ZRĘBIN - pole nr 1. Schemat obwodów pomiarowych prądowych i napięciowych układu pomiaru energii STn 0,4 kv ZRĘBIN. Schemat elektryczny układu SZR dla napięcia pomocniczego układów pomiarowych R R R R R R03 1

3 Inwestor / Zleceniodawca Biuro projektowe Nazwa projektu / zadania: Projekt wykonawczy przystosowania do TPA układów pomiarowych energii elektrycznej - Ujęcie wody Zrębin. Nr karty APP.K SZ Lp. Wyszczególnienie Nr archiwalny STn 0,4 kv ZRĘBIN. Schemat obwodów zasilania napięciem pomocniczym oraz synchronizacji układów pomiarowych STn 0,4 kv ZRĘBIN. Schemat obwodów komunikacyjnych układów pomiarowych STn 0,4 kv ZRĘBIN. Zabudowa aparatury rozdzielczej w polach nr 1 i 6 Tablica pomiarowa TP-6. Elewacja i zabudowa aparatury Tablica pomiarowa TP-1. Elewacja i zabudowa aparatury Szafka SZR Elewacja i zabudowa aparatury Ilość stron / arkuszy R R R R R R04 1 Zmiany A B C D E Załączniki 1. Zatwierdzenie dokumentacji przez PGE Dystrybucja S.A. Oddział Rzeszów Z Uprawnienia projektantów Z Zaświadczenie O.I.I.B. projektantów Z Karta katalogowa przekładnika prądowego ISN Z Deklaracja zgodności przekładnika prądowego ISN Z Dane techniczne licznika energii ZMD Z Dane techniczne jednostki komunikacyjne CU-B Z Dane techniczne adaptera CU-ADP Z Dane techniczne jednostki komunikacyjnej GSM CU-P42 Karta katalogowa zegara synchronizującego MK-6/GPS Z Z10 2

4 Inwestor / Zleceniodawca Biuro projektowe Nazwa projektu / zadania: Projekt wykonawczy przystosowania do TPA układów pomiarowych energii elektrycznej - Ujęcie wody Zrębin. Nr karty APP.K SZ 11. Karta katalogowa listwy kontrolno-pomiarowej Ska-P Z Karta katalogowa obudów LUG Z12 10

5 Inwestor / Zleceniodawca Biuro projektowe Nazwa projektu / zadania: Projekt wykonawczy przystosowania do TPA układów pomiarowych energii elektrycznej - Ujęcie wody Zrębin. Nr karty APP.K KK Karta oświadczeń i klauzul Oświadczenie 1. Dokumentacja jest kompletna z punktu widzenia celu, któremu ma służyć, gwarantująca osiągnięcie założeń projektowych oraz bezpieczeństwo obsługi 2. Dokumentację wykonano zgodnie z umową, danymi wejściowymi do projektowania i obowiązującymi przepisami w dniu przekazania dokumentacji Zamawiającemu Klauzule 1. Prawa własności intelektualnej i przemysłowej są zastrzeżone. O ile umowa nie stanowi inaczej, niniejsza dokumentacja jest własnością firmy APP Sp. z o.o.. Rozpowszechnianie całości lub fragmentów dokumentacji za pomocą dowolnego nośnika, a także udostępnianie jej osobom trzecim bez pisemnej zgody firmy APP Sp. z o.o. jest zabronione 2. Wszystkie rewizje opracowania będą zawierały dokumenty ulegające zmianie oraz aktualny pełny spis dokumentów. Unieważnione dokumenty będące w posiadaniu Zleceniodawcy powinny być usunięte jako nieaktualne i dalsze ich stosowanie jest niedozwolone

6 Inwestor / Zleceniodawca Biuro projektowe Nazwa projektu / zadania: Projekt wykonawczy przystosowania do TPA układów pomiarowych energii elektrycznej - Ujęcie wody Zrębin. Nr karty APP.K KZ Karta zmian Nr: Data zmian: Zakres zmian: Strona / Rysunek Zaktual. przez: Zatwierdz przez: Projekt wykonawczy - do realizacji A B C D E

7 Inwestor / Zleceniodawca Biuro projektowe Nazwa projektu / zadania: Projekt wykonawczy przystosowania do TPA układów pomiarowych energii elektrycznej - Ujęcie wody Zrębin. Nr karty APP.K KM Karta koordynacji międzybranżowej Projekt skoordynowano z branżą Symbol pracowni Pracownia Imię i Nazwisko koordynator branżowy Podpis Prowadzący projekt: Krzysztof Jaguś

8 Inwestor / Zleceniodawca Biuro projektowe Nazwa projektu / zadania: Projekt wykonawczy przystosowania do TPA układów pomiarowych energii elektrycznej - Ujęcie wody Zrębin. Nr karty APP.K OT Opis techniczny Spis treści 1 WSTĘP Przedmiot opracowania Zakres opracowania, dokumenty związane Zgodność z przepisami WYMAGANIA PODSTAWOWE Dobór wyposażenia rozdzielnic Kable i trasy kablowe Ochrona przeciwporażeniowa przed dotykiem bezpośrednim Ochrona przeciwporażeniowa przed dotykiem pośrednim Ochrona przepięciowa Roboty demontażowe ROZWIĄZANIA PROJEKTOWE STAN ISTNIEJĄCY Opis stanu istniejącego ROZWIĄZANIA PROJEKTOWE STAN PROJEKTOWANY Rozdzielnia STn 0,4kV Zrębin pola nr 6 i nr Tablice pomiarowe TP-6 i TP Szafka SZR KONSERWACJA I BADANIA POMONTAŻOWE UWAGI KOŃCOWE... 11

9 Inwestor / Zleceniodawca Biuro projektowe Nazwa projektu / zadania: Projekt wykonawczy przystosowania do TPA układów pomiarowych energii elektrycznej - Ujęcie wody Zrębin. Nr karty APP.K OT 1 WSTĘP 1.1 Przedmiot opracowania Przedmiotem opracowania jest dokumentacja techniczna pn. Projekt wykonawczy przystosowania do TPA układów pomiarowych energii elektrycznej Ujęcie wody Zrębin. Dokumentacja została wykonana na podstawie umowy nr DZ/0/343/2017/ /3113 zawartej pomiędzy APP Sp. z o.o. a Enea Elektrownie Połaniec S.A. Opracowanie zawiera: opis techniczny obliczenia techniczne zestawienie materiałów album kablowy schematy jednokreskowe układów pomiaru energii schematy zasadnicze układów pomiaru energii schematy zasadnicze zasilania układów pomiaru energii schematy zasadnicze obwodów komunikacyjnych układów pomiaru energii schematy zabudowy aparatury rozdzielczej w STn 0,4kV Zrębin schematy zabudowy tablic pomiarowych 1.2 Zakres opracowania, dokumenty związane W zakresie opracowania znajduje się modernizacja układów pomiaru energii w polach 6 i 1 Rozdzielni STn 0,4kV Zrębin polegająca na przystosowaniu ich do obecnych wymogów OSD PGE Dystrybucja S.A. Oddział Rzeszów. Opracowanie obejmuje: modernizację obwodów pierwotnych prądowych i napięciowych w polu nr 6 STn 0,4KV Zrębin modernizację obwodów pierwotnych prądowych i napięciowych w polu nr 1 STn 0,4KV Zrębin projekt nowej tablicy pomiarowej TP-6 dla ukł. pomiaru energii w polu nr 6 STn 0,4KV Zrębin projekt nowej tablicy pomiarowej TP-1 dla ukł. pomiaru energii w polu nr 1 STn 0,4KV Zrębin projekt nowej szafki SZR zasilającej tablice pomiarowe TP-6 i TP-1 2

10 Inwestor / Zleceniodawca Biuro projektowe Nazwa projektu / zadania: Projekt wykonawczy przystosowania do TPA układów pomiarowych energii elektrycznej - Ujęcie wody Zrębin. Nr karty APP.K OT Dokumentacje i inne dane wejściowe związane z niniejszym opracowaniem: Pismo nr DH/W/2017/8/1054/RK z dnia od PGE Dystrybucja S.A. Oddział Rzeszów dot. wymagań dla układów pomiarowo-rozliczeniowych dla potrzeb TPA Inwentaryzacja obiektowa wykonana wspólnie z Inwestorem Uzgodnienia techniczne z Inwestorem i Zamawiającym 1.3 Zgodność z przepisami Projekt opracowano zgodnie z aktualnie obowiązującymi normami i przepisami. Poniżej przedstawiono wykaz ważniejszych norm i przepisów. Ustawa z dnia r. Prawo Budowlane (Dz.U. Nr 89 poz. 414 wraz z późniejszymi zmianami). Ustawa z dnia Prawo energetyczne (Dz.U. Nr 54 poz. 348 wraz z późniejszymi zmianami). Ustawa z dnia Prawo energetyczne (Dz.U. Nr 89 poz. 625 wraz z późniejszymi zmianami). Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. Nr 75 poz. 690 z 2002r. wraz z późniejszymi zmianami) Rozporządzenie Ministra Gospodarki z dnia 7 stycznia 2008r. w sprawie wymagań, którym powinny odpowiadać liczniki energii elektrycznej czynnej prądu przemiennego oraz szczegółowego zakresu badań i sprawdzeń wykonywanych podczas prawnej kontroli metrologicznej tych przyrządów pomiarowych (Dz.U. Nr 11 poz. 63 z 2008r. wraz z późniejszymi zmianami) Rozporządzenie Ministra Gospodarki z dnia 7 stycznia 2008r w sprawie prawnej kontroli metrologicznej przyrządów pomiarowych (Dz.U. Nr 5, poz 19 z 2008r. wraz z późniejszymi zmianami) Instrukcja Ruchu i Eksploatacji Sieci Przesyłowej (IRiESP) Instrukcja Ruchu i Eksploatacji Sieci Dystrybucyjnej (IRiESD) obowiązująca na terenie działania OSD PGE Dystrybucja S.A. PN-EN Urządzenia do pomiaru energii elektrycznej (prądu przemiennego) PN-EN Urządzenia do pomiaru energii elektrycznej (prądu przemiennego) PN-EN Wymiana danych w pomiarach energii elektrycznej 3

11 Inwestor / Zleceniodawca Biuro projektowe Nazwa projektu / zadania: Projekt wykonawczy przystosowania do TPA układów pomiarowych energii elektrycznej - Ujęcie wody Zrębin. Nr karty APP.K OT PN-EN : Przekładniki Część 2: Wymagania szczegółowe dotyczące przekładników prądowych PN-EN :2011 Przekładniki Część 3: Wymagania szczegółowe dotyczące przekładników napięciowych indukcyjnych PN-EN :2009 Urządzenia do pomiarów energii elektrycznej (prądu przemiennego). Część 3: Wymagania szczegółowe. Liczniki statyczne energii czynnej (klas A, B i C) PN-EN 61140: Ochrona przed porażeniem prądem elektrycznym. Wspólne aspekty instalacji i urządzeń N SEP E001 Sieci elektroenergetyczne niskiego napięcia. Ochrona przeciwporażeniowa. N SEP E004 Elektroenergetyczne i sygnalizacyjne linie kablowe. Projektowanie i budowa. PN-E-04700:1998 Urządzenia i układy elektryczne w obiektach elektroenergetycznych - Wytyczne przeprowadzania pomontażowych badań odbiorczych PN-EN 60529:2003 Stopnie ochrony zapewnianej przez obudowy (kod IP) PN-HD Instalacje elektryczne w obiektach budowlanych PN-EN :2011 Instalacje elektroenergetyczne prądu przemiennego o napięciu wyższym od 1 kv. Część 1: Postanowienia ogólne 2 WYMAGANIA PODSTAWOWE 2.1 Dobór wyposażenia rozdzielnic Rodzaje i dane znamionowe urządzeń zabezpieczających dobrano z uwagi na ich funkcję dla zabezpieczenia przed skutkami, uwzględniając przetężenia (przeciążenia i zwarcia), prądy zwarcia doziemnego, przepięcia, obniżenie napięcia i brak napięcia. Wyposażenie elektryczne dobrano ze względu na maksymalne napięcie w stanie ustalonym jak i również na możliwe do wystąpienia przepięcia, ze względu na maksymalny prąd ustalony jak i również na prąd mogący wystąpić w warunkach awaryjnych. Całe wyposażenie elektryczne dobrano tak, aby bezpiecznie wytrzymywało warunki środowiskowe charakterystyczne dla miejsca zainstalowania, na jakie może być ono narażone. Dobrano tak, aby nie powodowało szkodliwych skutków w innym wyposażeniu lub nie wpływało ujemnie na zasilanie podczas normalnej eksploatacji łącznie z procesami łączeniowymi. 4

12 Inwestor / Zleceniodawca Biuro projektowe Nazwa projektu / zadania: Projekt wykonawczy przystosowania do TPA układów pomiarowych energii elektrycznej - Ujęcie wody Zrębin. Nr karty APP.K OT Przekładniki prądowe dobrano z uwzględnieniem sprawdzenia doboru napięcia izolacji, przekładni, parametrów zwarciowych oraz weryfikacji obciążenia strony wtórnej przekładników zgodnie z obowiązującymi przepisami normami i przepisami. 2.2 Kable i trasy kablowe Dla zapewnienia wymagań środowiskowych zastosowane zostaną odpowiednie kable dla obwodów wtórnych oraz kable zasilające i komunikacyjne. Przekroje kabli zasilających dobrane są do warunków pracy normalnej jak i również do warunków zwarciowych z uwzględnieniem obciążenia dopuszczalnego długotrwale, sposobu ułożenia, liczby równolegle prowadzonych kabli, spadków napięcia oraz skuteczności ochrony przeciwporażeniowej. Przy doborze kabli i sposobie ich instalowania brano również pod uwagę rodzaj lokalizacji, rodzaj ścian lub innych części budynku podtrzymujących trasy kablowe, wartość napięcia U/Uo; narażenia elektromechaniczne, zakłócenia elektromagnetyczne. Przekroje kabli obwodów wtórnych dobrane są z uwzględnieniem ponadto obowiązujących wymagań dotyczących układów pomiaru energii, tj. minimalnego przekroju kabli dla obwodów wtórnych prądowych, maksymalnego spadku napięć w obwodach wtórnych napięciowych wynikającego z utrzymania uchybu w granicach dostosowanych do klasy dokładności przekładników napięciowych. Kable obwodów wtórnych należy układać w istniejących bądź nowych peszlach, np. rura karbowana RKGL 20. Dla prowadzenia kabli zasilających i komunikacyjnych przewidziano trasy kablowe wykonane z kanałów instalacyjnych LN 25x16 prod. Legrand. Na kablach umieścić oznaczniki: na początku i końcu kabla ok. 1 m za zmianą kierunku prowadzenia kabla co 10 m na prostych odcinkach Na oznaczniku umieścić następujące informacje: oznaczenie i typ kabla np.: EOBLJ01-1E003 typ kabla np.: YnKY-żo 4x4mm2 początek kabla np.: DQ6/E8 oznaczenie elektryczne odbiornika np.: P2ETN27AP104-M01 rok ułożenia kabla 5

13 Inwestor / Zleceniodawca Biuro projektowe Nazwa projektu / zadania: Projekt wykonawczy przystosowania do TPA układów pomiarowych energii elektrycznej - Ujęcie wody Zrębin. Nr karty APP.K OT 2.3 Ochrona przeciwporażeniowa przed dotykiem bezpośrednim Podstawowa ochrona od dotyku bezpośredniego części czynnych urządzeń elektrycznych zasilanych napięciem niebezpiecznym zapewniona będzie przez zastosowanie izolacji części czynnych, obudów urządzeń elektrycznych z odpowiednim stopniem ochrony co najmniej IP20, uniemożliwiających przypadkowe dotknięcie lub umieszczenie poza zasięgiem dotyku. Obudowy urządzeń rozdzielczych znajdujących się w pomieszczeniach dostępnych jedynie dla wykwalifikowanego personelu wykonane będą w taki sposób, aby było utrudnione przypadkowe dotknięcie części czynnych po otwarciu drzwi. Obudowy urządzeń znajdujących się w pomieszczeniach ogólnie dostępnych wykonane będą tak, aby nie była możliwe otwarcie obudowy bez klucza lub specjalistycznych narzędzi. 2.4 Ochrona przeciwporażeniowa przed dotykiem pośrednim Ochrona przed dotykiem pośrednim zostanie zrealizowana przez zastosowani samoczynnego wyłączenie zasilania w układzie sieci TN. Oporność pętli zwarciowej została dobrana w taki sposób, aby płynący prąd zwarciowy zapewnił samoczynne wyłączenie zasilania, w czasie do 0,4 s dla napięcia prądu przemiennego względem ziemi U 0 = 230V. Samoczynne wyłączenie zasilania będzie zapewnione. przy spełnieniu poniższego warunku: 2.5 Ochrona przepięciowa NIE DOTYCZY 6

14 Inwestor / Zleceniodawca Biuro projektowe Nazwa projektu / zadania: Projekt wykonawczy przystosowania do TPA układów pomiarowych energii elektrycznej - Ujęcie wody Zrębin. Nr karty APP.K OT 2.6 Roboty demontażowe Demontażowi podlega zbędna aparatura w polach nr 6 i nr 1 rozdzielni STn 0,4kV Zrębin oraz istniejące tablice pomiarowe TP-6 i TP-1 wraz z oprzewodowaniem wewnętrznym oraz kablami pomiarowymi napięciowymi i prądowymi. Prace demontażowe prowadzić zgodnie z przepisami BHP - Rozporządzeniem Ministra Infrastruktury z dnia r. w sprawie bezpieczeństwa i higieny pracy przy wykonywaniu robót budowlano montażowych i rozbiórkowych (Dz. U. Nr47 z 2003r. poz. 401) oraz z Rozporządzeniem Ministra Pracy I Polityki Socjalnej z dnia r. w sprawie ogólnych przepisów bezpieczeństwa i higieny pracy (tekst jednolity Dz. U. Nr169 z 2003r. poz. 1650). 3 ROZWIĄZANIA PROJEKTOWE STAN ISTNIEJĄCY 3.1 Opis stanu istniejącego Rozdzielnia STn 0,4kV Zrębin jest rozdzielnią dwusekcyjną pracującą w systemie sieci TN-C. Pole zasilające nr 6 zasilane jest z transformatora Tr-1 15/0,4 kv o mocy 250kVA. Pole zasilające nr 1 zasilane jest z transformatora Tr-2 15/0,4 kv o mocy 250kVA. Istniejący układ pomiaru energii dla pola zasilającego nr 6 zlokalizowany jest na tablicy pomiarowej TP-6. Pomiar energii rozliczany jest w oparciu o umowę nr trayfa B22, moc przyłączeniowa 100 kw. Jest to układ pomiaru półpośredniego, na który składają się 3 szt. liczników energii indukcyjnych, jeden dla mocy czynnej i dwa dla mocy biernej. W polu nr 6 zabudowane są przekładniki prądowe Izota 200/5A 15VA, kl.0,5 FS6. Jeden z przekładników prądowych dodatkowo wykorzystywany jest do pomiaru lokalnego prądu na amperomierzu zatablicowym. Istniejący układ pomiaru energii dla pola zasilającego nr 1 zlokalizowany jest na tablicy pomiarowej TP-1. Pomiar energii rozliczany jest w oparciu o umowę nr trayfa B22, moc przyłączeniowa 100 kw. Jest to układ pomiaru półpośredniego, na który składają się 3 szt. liczników energii indukcyjnych, jeden dla mocy czynnej i dwa dla mocy biernej. W polu nr 1 zabudowane są przekładniki prądowe IWO 200/5A 10VA, kl.0,5 FS5. Jeden z przekładników prądowych dodatkowo wykorzystywany jest do pomiaru lokalnego prądu na amperomierzu zatablicowym. 7

15 Inwestor / Zleceniodawca Biuro projektowe Nazwa projektu / zadania: Projekt wykonawczy przystosowania do TPA układów pomiarowych energii elektrycznej - Ujęcie wody Zrębin. Nr karty APP.K OT 4 ROZWIĄZANIA PROJEKTOWE STAN PROJEKTOWANY 4.1 Rozdzielnia STn 0,4kV Zrębin pola nr 6 i nr 1 Zmodernizowany układ pomiarowy będzie układem półpośrednim. W celu przystosowania do wymagań TPA układów pomiarowych energii w polach nr 6 i nr 1 rozdz. STn 0,4kV Zrębin projektuje się wymianę istniejących przekładników prądowych. Projektuje się zastosowanie przekładników prądowych typu ISN1 h /5A 5VA, kl.0,5 FS5 w fazach L1 i L3 oraz przekładnika prądowego typu ISN1 h /5/5A 5VA/5VA kl.0,5/0,5 FS5/FS5 w fazie L2. I rdzeń przekładnika prądowego w fazie L2 zostanie wykorzystany w układzie pomiaru energii, zaś II rdzeń zostanie wykorzystany do lokalnego pomiaru prądu na amperomierzu zatablicowym w polu rozdzielni. Istniejące oszynowanie od odłącznika -OS do szyn zbiorczych w polach nr 6 i nr 1 AL 50x5mm należy zdemontować wraz z zabudowanymi przekładnikami prądowymi. Zdemontowane przekładniki należy przekazać inwestorowi. Należy wykonać nowe oszynowanie Al 30x10mm. Przy połączeniu z odłącznikiem należy wykonać wstawkę Al 50x5mm długości ok 115mm. Nowe szyny należy łączyć śrubami M10x30mm kl. 8.8, przy odłączniku M16x30 kl 8.8. rzeczywiste wymiary nowych szyn należy ustalić na miejscu (miejsca zagięć, odległości od szyn zbiorczych). Projektowane szyny zostały dobrane ze względu na warunek obciążalności i zwarciowy. Nowe przelotowe przekładniki prądowe zamontować zgodnie ze schematem R01. W ustalonej pozycji należy je zablokować na oszynowaniu fabryczną blokadą śrubową. Dla obwodów napięciowych układów pomiaru energii projektuje się utworzenie nowych obwodów dopezbieczonych w polach nr 6 i nr 1 rozdzielni rozłącznikami bezpiecznikowym R303 D01 gg 10A zabudowanymi w obudowach S6 przystosowanych do plombowania. Wymagania OSD dla układów pomiaru energii półpośrednich nakazują zabezpieczać obwody pomiarowe napięciowe w tablicy pomiarowej. Dopezpieczenie obwodu w polu rozdzielni jest tu wskazane ze względu na zabezpieczenie tablicy pomiarowej przed skutkami prądów zwarciowych jakie mogą wystąpić w polu rozdzielni. Dla lokalnego pomiaru prądu na amperomierzu zatablicowym należy wymienić oprzewodowanie obwodu wtórnego - drut Cu 450/700V 2,5mm2. Nowe oprzewodowanie wpiąć do II rdzenia przekładnika prądowego w fazie L2. 8

16 Inwestor / Zleceniodawca Biuro projektowe Nazwa projektu / zadania: Projekt wykonawczy przystosowania do TPA układów pomiarowych energii elektrycznej - Ujęcie wody Zrębin. Nr karty APP.K OT Obwód lokalnego pomiaru napięcia na woltomierzu zatablicowym należy zmodernizować należy go podpiąć zza przekładników prądowych (obecnie sprzed). Jest to konieczne dla spełnienia wymogów przystosowania układu pomiarowego do wymagań OSD. W polach nr 6 i nr 1 należy dobudować nowe obwody zasilające szafkę SZR. 4.2 Tablice pomiarowe TP-6 i TP-1 Modernizowane układy pomiaru energii zostaną zabudowane na nowych tablicach TP-6 (dla pomiaru energii w polu nr 6 STn 0,4kV Zrębin) i TP-1 (dla pomiaru energii w polu nr 1 STn 0,4kV Zrębin). Przewidziano zastosowanie obudów LUG 53x80 prod. Emiter o wymiarach zewnętrznych 538x815x181. Istniejące tablice licznikowe należy zdemontować wraz z oprzewodowaniem wewnętrznym oraz kablami pomiarowymi prądowymi i napięciowymi. Nowe tablice licznikowe zabudować w miejscu demontowanych tablic. Wysokość montażu 1,2m od podłogi pomieszczenia rozdz. STn 0.4kV Zrębin do dolnej płyty tablicy. Układy pomiaru energii opierać się będą o liczniki czterokwadrantowe typu ZMD405CT prod Landis+Gyr wyposażone w moduły komunikacyjne CU-B4++ (2xRS485, 1xRS232). Licznik umożliwia pomiar energii czynnej pobieranej i oddawanej w klasie 0,5 oraz energii biernej pobieranej i oddawanej w klasie 1 (klasa C wg. normy EN ). Parametryzując liczniki energii należy uwzględnić straty w transformatorze NLA Pfe=540W. Obwody pomiarowe wtórne z przekładników prądowych i napięciowych zostaną przyłączone do liczników z wykorzystaniem listew kontrolno-pomiarowych Ska-P1 prod Pozyton. Obwody wtórne napięciowe zostaną zabezpieczone rozłącznikiem bezpiecznikowym R303 D01 gg 6A. Obwody pomiarowe prądowe wewnętrzne wykonać przewodem drut Cu 450/700V 2,5mm2. Obwody pomiarowe napięciowe wewnętrzne wykonać przewodem drut Cu 450/700V 1,5mm2. Układy pomiaru energii zostaną wyposażone zostaną w układ synchronizacji czasu sygnałem GPS zegar synchronizujący MK-6/GPS 230VAC wraz z antena GPS. Zegar zostanie zabudowany na tablicy TP-6. Odczyt liczników energii w systemie OSD będzie zrealizowany za pomocą modułu komunikacyjnego GSM/GPRS CU-P42 moduł MG1. Moduł komunikacyjny zostanie zabudowany na tablicy TP-6. Dostawa karty SIM o statycznym adresie IP po stronie OSD. 9

17 Inwestor / Zleceniodawca Biuro projektowe Nazwa projektu / zadania: Projekt wykonawczy przystosowania do TPA układów pomiarowych energii elektrycznej - Ujęcie wody Zrębin. Nr karty APP.K OT Odczyt liczników energii w systemie CONVERGE będzie zrealizowany za pomocą modułu komunikacyjnego GSM/GPRS CU-P42 moduł MG2. Moduł komunikacyjny zostanie zabudowany na tablicy TP-6. Dostawa karty SIM o statycznym adresie IP po stronie zamawiającego Tablice pomiarowe TP-6 i TP-1 zostaną zasilone napięciem pomocniczym z szafki SZR. Obwody zasilania napięciem pomocniczym drut Cu 450/700V 2,5mm2. Tablice zostaną wyposażone w gniazdo serwisowe. Licznik energii, listwa kontrolno-pomiarowa, zabezpieczenie obwodu pomiarowego napięciowego, moduły komunikacyjne CU-P42 oraz synchronizator czasu zostaną przystosowane do plombowania. Wszelkie połączenia wewnętrzne należy wyprowadzić za płytę montażową w celu uniemożliwienia dostępu do nich. Tablice pomiarowe TP-6 i TP-1 wykonać zgodnie ze schematami R02 i R Szafka SZR Szafka SZR zasilana będzie dwutorowo z pól nr 6 i 1 rozdz. STn 0,4kV Zrębin. W szafce SZR zabudowany zostanie układ przerzutki napięć oparty o przekaźniki czasowe PCU-510 DUO. Taki układ zapewni ciągłość zasilania tablic pomiarowych TP-6 i TP-1 w przypadku odstawienia lub awarii któregoś z pól zasilających rozdz. STn 0,4kV Zrębin. Szafkę SZR wykonać zgodnie ze schematem R04. 5 KONSERWACJA I BADANIA POMONTAŻOWE Instalacje elektryczne po montażu muszą być zweryfikowane, przed ich oddaniem do eksploatacji w celu potwierdzenia właściwego wykonania robót montażowych zgodnie z wymaganiami projektowymi. Sprawdzenia odbiorcze należy przeprowadzić zgodnie z wytycznymi określonymi w normie PN-HD :2008P, PN/E-04700:1998, N SEP-E 004. Dla rozliczeniowych układów pomiaru energii liczniki energii oraz przekładniki prądowe i napięciowe muszą podlegać wzorcowaniu. Należy również dokonać sprawdzenia odbiorczego obciążenia rdzeni przekładników prądowych i napięciowych. 10

18 Inwestor / Zleceniodawca Biuro projektowe Nazwa projektu / zadania: Projekt wykonawczy przystosowania do TPA układów pomiarowych energii elektrycznej - Ujęcie wody Zrębin. Nr karty APP.K OT 6 UWAGI KOŃCOWE Wszelkie materiały i wyroby budowlane dopuszczone do stosowania w budownictwie muszą posiadać stosowne i aktualne certyfikaty, atesty i świadectwa zgodności. Całość robót budowlano montażowych, instalacyjnych i towarzyszących wykonać należy zgodnie ze niniejszym projektem, obowiązującymi przepisami i Polskimi Normami. 11

19 Inwestor / Zleceniodawca Biuro projektowe Nazwa projektu / zadania: Projekt wykonawczy przystosowania do TPA układów pomiarowych energii elektrycznej - Ujęcie wody Zrębin. Nr karty APP.K OB Obliczenia techniczne 1 Sprawdzanie doboru parametrów przekładników prądowych Projektowane przekładniki prądowe: Przekładnik prądowy TJ1, TJ3: ISN1 h /5A 5VA kl.0,5 FS5 U m =1,2kV, U p =6kV, I th =60*I pn, Idyn=150*I pn Przekładnik prądowy TJ2: ISN1 h /5/5A U m =1,2kV, U p =6kV, I th =60*I pn, Idyn=150*I pn I: 5VA kl.0,5 FS5 rdzeń pomiarowy II: 5VA kl.0,5 FS5 rdzeń lokalnego pomiaru prądu 1.1 Sprawdzanie doboru napięcia izolacji Znamionowe napięcia pierwotne układu Napięcie izolacji przekładnika U N = 0,4 kv U m = 1,2 kv Warunek doboru napięcia izolacji przekładnika jest spełniony U m > U N 1,2 kv > 0,4 kv 1.2 Sprawdzanie doboru przekładni Znamionowa moc pozorna transformatora: Moc przyłączeniowa umowna: S N = 250 kva P N = 100 kw Obliczenie pobieranego prądu: P [ kw ] 100 I obc [ A] = = = 170[ A] 3 U [ kv ] cos 3 0,4 0,85 ϕ Prąd znamionowy pierwotny przekładnika I pn = 200 A Prąd wynikający z mocy umownej powinien zawierać się w granicach % prądu znamionowego strony pierwotnej przekładnika prądowego: 1

20 Inwestor / Zleceniodawca Biuro projektowe Nazwa projektu / zadania: Projekt wykonawczy przystosowania do TPA układów pomiarowych energii elektrycznej - Ujęcie wody Zrębin. Nr karty APP.K OB I obc I obc [ A] 170 [%] = 100 % = 100 = 85 % I [ A] 200 pn Warunek doboru przekładni przekładnika jest spełniony 20% I pn < I obc < 120% I pn 20% I pn < 85% < 120% I pn 1.3 Sprawdzanie obciążenia strony wtórnej Prąd znamionowy pierwotny przekładnika I pn przekładnika prądowego 200 A Prąd znamionowy wtórny przekładnika I n2 przekładnika prądowego 5 A Moc znamionowa rdzenia prądowego przekładnika pomiarowego S N przekładnika prądowego 5 VA Odległość od przekładnika prądowego do zacisków licznika L 3 m Przekrój żył przewodów prądowego obwodu pomiarowego s 2,5 mm2 Pobór mocy obwodu prądowego licznika (ZMD405) w jednej fazie S ZMD405 0,125 VA Ilość zacisków (złącz) w jednej fazie obwodu prądowego Ilość zacisków 3 szt. Rezystancja zacisku obwodu prądowego R Z1 0,04 Ω R Z 0,12 Ω S z 3 VA Obliczenie obciążenia rdzenia przekładnika pomiarowego: Strata mocy w przewodach prądowych obwodów pomiarowych 2 2 I * 2 * l 5 * 2 *3 S p = = = 1, 11VA ν * s 54 * 2,5 2

21 Inwestor / Zleceniodawca Biuro projektowe Nazwa projektu / zadania: Projekt wykonawczy przystosowania do TPA układów pomiarowych energii elektrycznej - Ujęcie wody Zrębin. Nr karty APP.K OB S p 1,11 VA Rzeczywiste obciążenie rdzenia przekładnika prądowego S obc przekładnika prądowego 4,236 VA Wyżej wymienione obciążenie wyrażone w % mocy znamionowej przekładnika S obc% przekładnika prądowego 84,7 % Warunek obciążenia strony wtórnej przekładnika jest spełniony 25% S N < S obc < 100% S N 25% S N <84,7% < 100% S N 1.4 Sprawdzanie doboru prądu cieplnego Moc zwarciowa na szynach rozdzielni: S Z = 4,2 MVA Prąd zwarciowy na szynach rozdzielni: S [ kva] 4200 I Z [ A] = = = 6069[ A] = 6,07[ ka] 3 U [ kv ] 3 0,4 Obliczeniowy prąd cieplny 1s: Prąd cieplny 1s przekładnika: I tho = I z = 6,07 ka I th = 60*I pn = 60*200 = A = 12 ka Warunek doboru prądu cieplnego przekładnika jest spełniony I th > I tho 12 ka > 6,07 ka 3

22 Inwestor / Zleceniodawca Biuro projektowe Nazwa projektu / zadania: Projekt wykonawczy przystosowania do TPA układów pomiarowych energii elektrycznej - Ujęcie wody Zrębin. Nr karty APP.K ZM Zestawienie materiałów podstawowych 1

23 Inwestor / Zleceniodawca Biuro projektowe Nazwa projektu / zadania: Nr karty Projekt wykonawczy przystosowania do TPA układów pomiarowych energii elektrycznej - Ujęcie wody Zrębin. APP.K ZM Lp. Nazwa materiału Dane techniczne Oznaczenie proj. Ilość j.m. Producent Nr katalogowy Uwagi Doposażenie Stacja STn 0,4kV Zrębin pole nr 6 (Szafa nr 6) 1 Przekładnik prądowy ISN1 h /5A 5VA Polcontact ISN1 h /5A 5VA 200/5A 5VA -TJ1, -TJ3 2 szt. kl.0,5 FS5 Waszawa kl.0,5 FS5 2 ISN1 h /5/5A Przekładnik prądowy ISN1 h /5/5A Polcontact 200/5/5A 5VA/5VA -TJ2 1 szt. 5VA/5VA kl.0,5.0,5 5VA/5VA kl.0,5/0,5 FS5/FS5 Waszawa FS5/FS5 3 Rozłącznik bezpiecznikowy R303 10; 3P D01 gg 10A 3P 10A -F2-3P 1 szt. Legrand Rozłącznik bezpiecznikowy R302 MAX; 2P 63A, bez wkładek bezpiecznikowych 2P max 63A -F3-2P 1 szt. Legrand Wkładka bezpiecznikowa D01 gg 16A 16A -F3-2P 2 szt. ETI Przewód drut Cu S=2,5mm 2 2,5mm 2 wg potrzeb mb dowolny 7 Płaskownik Al 30x10 Al 30x10 wg potrzeb mb dowolny 8 Materiały montażowe 1 kpl Doposażenie Stacja STn 0,4kV Zrębin pole nr 1 (Szafa nr 1) 1 Przekładnik prądowy ISN1 h /5A 5VA Polcontact ISN1 h /5A 5VA 200/5A 5VA -TJ1, -TJ3 2 szt. kl.0,5 FS5 Waszawa kl.0,5 FS5 2 ISN1 h /5/5A Przekładnik prądowy ISN1 h /5/5A Polcontact 200/5/5A 5VA/5VA -TJ2 1 szt. 5VA/5VA kl.0,5.0,5 5VA/5VA kl.0,5/0,5 FS5/FS5 Waszawa FS5/FS5 3 Rozłącznik bezpiecznikowy R303 10; 3P D01 gg 10A 3P 10A -F2-3P 1 szt. Legrand Rozłącznik bezpiecznikowy R302 MAX; 2P 63A, bez wkładek bezpiecznikowych 2P max 63A -F3-2P 1 szt. Legrand Wkładka bezpiecznikowa D01 gg 16A 16A -F3-2P 2 szt. ETI Przewód drut Cu S=2,5mm 2 2,5mm 2 wg potrzeb mb dowolny 2

24 Inwestor / Zleceniodawca Biuro projektowe Nazwa projektu / zadania: Nr karty Projekt wykonawczy przystosowania do TPA układów pomiarowych energii elektrycznej - Ujęcie wody Zrębin. APP.K ZM wg 7 Płaskownik Al 30x10 Al 30x10 mb dowolny potrzeb 8 Materiały montażowe 1 kpl Szafka SZR 1 Obudowa CAB PC G3B, 200x300x180, drzwiczki szare, zamek na krótszym boku 200x300x180 1 szt. Fibox Płyta montażowa EKIV 23; 170x x270 1 szt. Fibox Szyna DIN35 EKIV 27; 35x266 35x266 1 szt. Fibox Rozłącznik izolacyjny FR302 16; 2P 16A 2P 16A -F1, -F2 2 szt. Legrand Przekaźnik czasowy PCU-510 DUO; 2P 230VAC 2P 230VAC -K1, -K2 2 szt. F&F PCU-510 DUO 6 Złączka przelotowa szara WDU 4 4mm 2 -X1, -X2, -X3, -X4 4 szt. Weidmuller Złączka przelotowa niebieska WDU 4 BL 4mm 2 -X1, -X2, -X3, -X4 4 szt. Weidmuller Złączka żółto-zielona WPE 4 4mm 2 -X1, -X2, -X3, -X4 4 szt. Weidmuller Trzymacz WEW 35/2 -X1, -X2, -X3, -X4 6 szt. Weidmuller Dławnica M20x1,5 długi gwint, dla kabli 8-13mm 4 szt. Fibox GPA M20-L 11 Przeciwnakrętka M20x1,5 4 szt. Fibox GPA M20-B 12 Przewód drut Cu S=2,5mm 2 2,5mm 2 wg potrzeb mb dowolny 13 Tabliczka opisowa, białe tło, czarne litery szt. wykonawca 14 Materiały montażowe 1 kpl Tablica pomiarowa TP-6 1 Obudowa LUG 53x80; 538x815x x815x181 1 szt. Emiter LG Wziernik WS 195; 189x89 mm 189x89-1 szt. Emiter Pyta montażowa PMPN 49x76x4; 490x760x4 490x760x4-1 szt. Emiter Uchwyt kątowy UKK szt. Emiter Tablica licznikowa T-3F szt. Emiter Zaczep ZC do montażu tablicy pomiarowej szt. Emiter M721 7 Licznik energii ZMD405CT S3; 3x58/ /415V; (10)A / straty / zas. dod V 3x58/ /415V; (10)A -PE6 1 szt. Landis+Gyr ZMD405CT S3 3

25 Inwestor / Zleceniodawca Biuro projektowe Nazwa projektu / zadania: Nr karty Projekt wykonawczy przystosowania do TPA układów pomiarowych energii elektrycznej - Ujęcie wody Zrębin. APP.K ZM 8 Moduł komunikacyjny CU-B4++; 2xRS485, 1xRS232 2xRS485, 1xR232 -PE6 1 szt. Landis+Gyr CU-B4++ 9 Bateria litowa do liczników ZMD, U=3.6V - -PE6 1 szt. Landis+Gyr Adapter CU-ADP2 z zasilaczem 230VAC -MG1, -MG2 2 szt. Landis+Gyr CU-ADP2 11 Modem GSM/GPRS CU-P42 - -MG1, -MG2 2 szt. Landis+Gyr CU-P42 12 Synchronizator czasu MK-6/GPS 230V + antena GPS (5mb) / Interbin GPS, 230VAC -SYN 1 szt. Landis+Gyr LT-IBG2 13 Obudowa S4 biała, przystosowana do plombowania - -SYN 1 szt. Legrand Listwa kontrolno-pomiarowa SKa-P1 - -XL6-Ska1 1 szt. Pozyton SKa-P1 15 Rozlącznik bezpiecznikowy R303 6; 3P, D01 gg 6A 3P, 6A -F4 1 szt. Legrand Obudowa S6 biała, przystosowana do plombowania - -F4 1 szt. Legrand Wyłącznik nadprądowy S301 B4 TX; 1P, B4A 1P, B4A -F5 1 szt. Legrand Wyłącznik róznicowonadprądowy P312 B6-30-AC 2P, B6A, typ AC, DX; 2P, B6A, 30mA 30mA -F6 1 szt. Legrand Gniazdo G380 na szynę DIN; 2P+Z 10/16A 250V 2P+Z, 10/16A -GN1 1 szt. Legrand Obudowa S6 biała, z listwami przyłączeniowymi, -X1, -F4, -F5, - - przystosowana do plombowania GN1 1 szt. Legrand Dławnica M12x1,5 długi gwint, dla kabli 3-6mm M12x1,5-2 szt. Fibox GPA M12-L 22 Przeciwnakrętka M12x1,5 M12x1,5-2 szt. Fibox GPA M12-B 23 Dławnica M20x1,5 długi gwint, dla kabli 8-13mm M20x1,5-4 szt. Fibox GPA M20-L 24 Przeciwnakrętka M20x1,5 M20x1,5-4 szt. Fibox GPA M20-B 25 Złączka 3-torowa LZ-B4/3; biała, mm mm2 -LZ 1 szt. Pokój SE 12-0B52 26 Trójnik RJ szt. dowolny 27 Kabel UTP kat.5e 4x2x0,5 mm mb Technokabel UTP kat.5e 4x2x0,5 28 Przewód drut Cu S=1,5mm 2 1,5mm 2 wg potrzeb mb dowolny 29 Przewód drut Cu S=2,5mm 2 2,5mm 2 wg potrzeb mb dowolny 30 Tabliczka opisowa, białe tło, czarne litery szt. wykonawca 31 Materiały montażowe 1 kpl 4

26 Inwestor / Zleceniodawca Biuro projektowe Nazwa projektu / zadania: Nr karty Projekt wykonawczy przystosowania do TPA układów pomiarowych energii elektrycznej - Ujęcie wody Zrębin. APP.K ZM Tablica pomiarowa TP-1 1 Obudowa LUG 53x80; 538x815x x815x181 1 szt. Emiter LG Wziernik WS 195; 189x89 mm 189x89-1 szt. Emiter Pyta montażowa PMPN 49x76x4; 490x760x4 490x760x4-1 szt. Emiter Uchwyt kątowy UKK szt. Emiter Tablica licznikowa T-3F szt. Emiter Zaczep ZC do montażu tablicy pomiarowej szt. Emiter M Licznik energii ZMD405CT S3; 3x58/ /415V; (10)A / straty / zas. dod V Moduł komunikacyjny CU-B4++; 2xRS485, 1xRS232 3x58/ /415V; (10)A -PE1 1 szt. Landis+Gyr ZMD405CT S3 2xRS485, 1xR232 -PE1 1 szt. Landis+Gyr CU-B4++ 9 Bateria litowa do liczników ZMD, U=3.6V - -PE1 1 szt. Landis+Gyr Listwa kontrolno-pomiarowa SKa-P1 - -XL1-Ska1 1 szt. Pozyton SKa-P1 11 Rozlącznik bezpiecznikowy R303 6; 3P, D01 gg 6A 3P, 6A -F4 1 szt. Legrand Obudowa S6 biała, przystosowana do plombowania - -F4 1 szt. Legrand Wyłącznik nadprądowy S301 B4 TX; 1P, B4A 1P, B4A -F5 1 szt. Legrand Wyłącznik róznicowonadprądowy P312 B6-30-AC 2P, B6A, typ AC, DX; 2P, B6A, 30mA 30mA -F6 1 szt. Legrand Gniazdo G380 na szynę DIN; 2P+Z 10/16A 250V 2P+Z, 10/16A -GN1 1 szt. Legrand Obudowa S6 biała, z listwami przyłączeniowymi, -X1, -F4, -F5, - - przystosowana do plombowania GN1 1 szt. Legrand Dławnica M12x1,5 długi gwint, dla kabli 3-6mm M12x1,5-2 szt. Fibox GPA M12-L 18 Przeciwnakrętka M12x1,5 M12x1,5-2 szt. Fibox GPA M12-B 19 Dławnica M20x1,5 długi gwint, dla kabli 8-13mm M20x1,5-4 szt. Fibox GPA M20-L 20 Przeciwnakrętka M20x1,5 M20x1,5-4 szt. Fibox GPA M20-B 21 Złączka 3-torowa LZ-B4/3; biała, mm mm2 -LZ 1 szt. Pokój SE 12-0B52 22 Przewód drut Cu S=1,5mm 2 1,5mm 2 wg potrzeb 5 mb dowolny

27 Inwestor / Zleceniodawca Biuro projektowe Nazwa projektu / zadania: Nr karty Projekt wykonawczy przystosowania do TPA układów pomiarowych energii elektrycznej - Ujęcie wody Zrębin. APP.K ZM 23 Przewód drut Cu S=2,5mm 2 2,5mm 2 wg potrzeb mb dowolny 24 Tabliczka opisowa, białe tło, czarne litery szt. wykonawca 25 Materiały montażowe 1 kpl Materiały obiektowe 1 Kabel YKSYżo 0,6/1kV 7x1,5 mm2 0,6/1kV -W102, -W mb Technokabel YKSYżo 0,6/1kV 7x1,5 2 Kabel YKSYżo 0,6/1kV 7x2,5 mm2 0,6/1kV -W101, -W mb Technokabel YKSYżo 0,6/1kV 7x1,5 3 Kabel YKYżo 0,6/1kV 3x2,5 mm2 0,6/1kV -W103, -W104, -W603, -W604, 65 mb Technokabel YKYżo 0,6/1kV 3x2,5 -W605 4 Kabel UTP kat.5e 4x2x0,5 mm2 - -W611, -W mb Technokabel UTP kat.5e 4x2x0,5 5 Kanał instalacyjny LN 25x16; biały 25x16-70 mb Legrand Łącznik prosty 25x16 25x16-40 szt. Legrand Łącznik odgałęźny 25x16 25x16-5 szt. Legrand Łącznik kątowy 25x16 25x16-10 szt. Legrand Narożnik wewnętrzny 25x16 25x16-10 szt. Legrand Końcówka listwy 25x16 25x16-10 szt. Legrand Peszel/rura karbowana RKGL 20; Ø20 Ø20-20 mb AKS Zielonka RKGL 20 6

28 Inwestor / Zleceniodawca Biuro projektowe Nazwa projektu / zadania: Projekt wykonawczy przystosowania do TPA układów pomiarowych energii elektrycznej - Ujęcie wody Zrębin. Nr karty APP.K AK Album kablowy 1

29 Inwestor / Zleceniodawca Biuro projektowe Nazwa projektu / zadania: Nr karty Projekt wykonawczy przystosowania do TPA układów pomiarowych energii elektrycznej - Ujęcie wody Zrębin. APP.K AK Lp. Oznaczenie kabla Wyszczególnienie Napięcie Uo/U Typ kabla Producent Sposób ułoż. Dług. Miejsce przyłaczenia kabla Skąd Dokąd [kv/kv] [mb] Kable obwodów wtórnych 1. -W W W W602 Obwody pomiarowe prądowe dla TP-1 Obwody pomiarowe napięciowe dla TP-1 Obwody pomiarowe prądowe dla TP-6 Obwody pomiarowe napięciowe dla TP-6 0,6/1kV YKSYżo 0,6/1kV 7x2,5 mm2 Technokabel B2 3 0,6/1kV YKSYżo 0,6/1kV 7x1,5 mm2 Technokabel B2 3 0,6/1kV YKSYżo 0,6/1kV 7x2,5 mm2 Technokabel B2 3 0,6/1kV YKSYżo 0,6/1kV 7x1,5 mm2 Technokabel B2 3 Kable siłowe STn 0,4kV Zrębin pole nr 1 (Szafa nr 1) Tablica pomiarowa TP-1 STn 0,4kV Zrębin Tablica pomiarowa pole nr 1 (Szafa nr 1) TP-1 STn 0,4kV Zrębin Tablica pomiarowa pole nr 6 (Szafa nr 6) TP-6 STn 0,4kV Zrębin Tablica pomiarowa pole nr 6 (Szafa nr 6) TP W103 Zasilanie nr 2 szafki SZR 0,6/1kV YKYżo 0,6/1kV 3x2,5 mm2 Technokabel B2 15 STn 0,4kV Zrębin pole nr 1 (Szafa nr 1) Szafka SZR 2. -W603 Zasilanie nr 1 szafki SZR 0,6/1kV YKYżo 0,6/1kV 3x2,5 mm2 Technokabel B2 8 STn 0,4kV Zrębin pole nr 6 (Szafa nr 6) Szafka SZR 3. -W104 Zasilanie tablicy pomiarowej TP-1 0,6/1kV YKYżo 0,6/1kV 3x2,5 mm2 Technokabel B2 12 Szafka SZR Tablica pomiarowa TP W604 Zasilanie tablicy pomiarowej TP-6 0,6/1kV YKYżo 0,6/1kV 3x2,5 mm2 Technokabel B2 4 Szafka SZR Tablica pomiarowa TP W605 Obwód synchronizacji licznika Tablica pomiarowa Tablica pomiarowa 0,6/1kV YKYżo 0,6/1kV 3x2,5 mm2 Technokabel B2 25 tablicy pomiarowej TP-1 TP-6 TP-1 2

30 Inwestor / Zleceniodawca Biuro projektowe Nazwa projektu / zadania: Nr karty Projekt wykonawczy przystosowania do TPA układów pomiarowych energii elektrycznej - Ujęcie wody Zrębin. APP.K AK Kable komunikacyjne 1. -W W612 Obwód komunikacyjny licznika tablicy pomiarowej TP-1 OSD PGE Obwód komunikacyjny licznika tablicy pomiarowej TP-1 CONVERGE - UTP kat. 5e 4x2x0,5 mm2 Technokabel B UTP kat. 5e 4x2x0,5 mm2 Technokabel B2 25 Tablica pomiarowa TP-6 Tablica pomiarowa TP-6 Tablica pomiarowa TP-1 Tablica pomiarowa TP-1 Oznacznik kablowy informacje Oznaczenie kabla, skąd dokąd Typ kabla Napięcie znamionowe Rok budowy 3

31

32

33

34

35

36

37

38

39

40

41

42

43

44

45

46

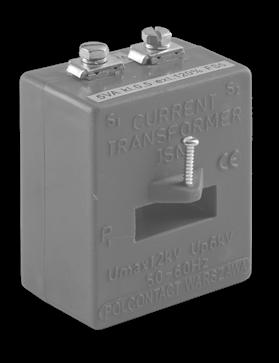

47 Przekładniki do pomiarów. Na szynę ISN 1 Przekładnik prądowy ISN 1 do montażu na szynach poziomych o max. wymiarach 20 x 10; 30 x 10 lub 40 x 10 mm na najwyższe dopuszczalne napięcie U m = 1,2 kv, napięcie probiercze U p = 6 kv. S1 S2 PRZEKŁADNIK PRĄDOWY ISN 1 P1 h1 Um 1,2 kv Up 6 kv Hz POLCONTACT WARSZAWA 25 h B * wykonanie specjalne Znamionowy prąd wtórny I sn = 5 lub 1 A. Współczynnik bezpieczeństwa przyrządu FS5. Inne prądy wtórne i parametry do uzgodnienia. Przykład zamówienia: przekładnik ISN 1 h 031; 400/5 A; 5 VA; kl. 0,5 POLCONTACT WARSZAWA, ul. Goździków 26, Warszawa, tel./faks: , 19

48 Taklady POLCONTACT WARSZAWA Sp. z o. o. Producent aparatów i aparatury p rze mysłowo.e ne rgetycz nej Warszawa L6 DEKI.ARACJA ZGODNOSCI L. Model aparatu ry / produkt UE Typ: ISN; IZS; IZS U 2. Nazwa i adres producenta Zakłady Po contact Warszawa Sp. z o. a. ul" GoździkÓw fgL Warszawa 3. Niniejsza deklaracja zgodności wydana zostaie na wyłączną odpowiedzialnośćproducenta 4.? Przekładniki prqdowe niskiego napięcia rzedmiot dekla racji 5. Wymieniony powyzej przedmiot niniejszej dek aracji jest zgodny z odnośnymi wymaganiami unijnego prawodawstwa harmonizacyjnego: 6' odwotania do odnośnych norm zha rmonizowa nych, które zastosowa ffo, DyrekĘWa EMc * 20L4 30/UE Dyrektywa LVB - 2BL4I35łUE PN-EN k2009 PN-EN : Wraz z datq normy, lub do innych specyfikacji technicznych, wra7 7. datq specyfikacji, W odniesieniu do których deklarowana jest zgodność: rclc0macr Specialista d:: affi[./ą0v r"ąfi.*^s r PUŁt".*ł*j i,.ii'. j rr cent a pa ratu r.1 p lz ę ;n y słnvo.e1 e1g ejy $. z oo hnicznych W* }'''-.F'ft5u.ĄvtłA 5p. I Q,a, cł qj cq.es 1 lvars z.a\:ła,."r1. Głzdr:ikÓw 26 tel.8l , tel.lfac: P r'rxj WARSaAWA tt mgr inż. Konrad Ktocek NIP'. 521'" S96, REGON: Nr KRS: 000C Adręs: Telefon/faks: GoździkÓw 26 A4-731 Warszawa zz 8L u. f2 8I Konto: PEKAO S.A. Ol 03 rf40 62s0 WARSZAWA s NIP: 52L IA KRS: zbyt@ polco ntact-wa rszawa. pl www. pol contact-wa rszawa. p I r.

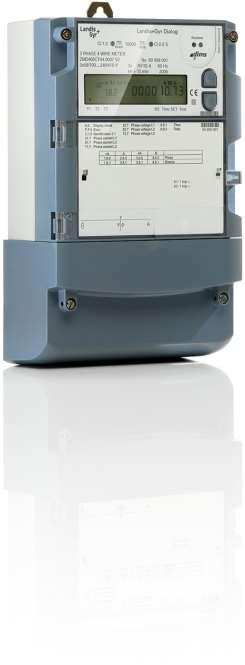

49 Liczniki energii elektrycznej w standardzie IEC/MID Sektor przemysłowy i komercyjny (I&C) ZMD405AT/CT, ZFD405AT/CT ZMD410AT/CT, ZFD410AT/CT E650 Seria 3 Dane Techniczne Bazując na wieloletniej tradycji w produkcji liczników energii elektrycznej, firma Landis+Gyr wprowadza na rynek liczniki rodziny E650 seria 3, będące najnowszą generacją liczników typu ZxD400. Liczniki te dysponują nową platformą sprzętową, łączącą nowoczesną technologię ze sprawdzoną funkcjonalnością oraz pozwalają na wyznaczanie strat i współczynnika THD. Data: Nazwa pliku: E650 B33 (ZMD400xT) Seria 3_Dane Techniczne_D _p7_PL.docx D _p7_PL

50 2/7 Przekładnikowe liczniki energii elektrycznej rodziny E650 rejestrują energię czynną i bierną, w obu kierunkach i we wszystkich kwadrantach, we wszystkich sieciach trójfazowych czteroprzewodowych i trójprzewodowych. Zakres zastosowań Liczniki rodziny E650 spełniają szeroki zakres wymagań: począwszy od niezawodnych liczników w sektorze komercyjnym, aż do złożonych urządzeń pomiarowych, wyposażonych w dodatkowe funkcje dla celów inteligentnego odczytu danych i elastycznej kontroli taryfowej największych klientów przemysłowych. Modularna komunikacja Liczniki typu AT/CT są wyposażone w wymienne modularne jednostki komunikacyjne, co zapewnia właściwy wybór optymalnych mediów transmisji w każdym momencie. Moduły wykonane w koncepcji «Plug+Play» oferują także pełną swobodę w wyborze stosowanych technologii komunikacyjnych. Pomoc instalacyjna Wskazanie napięć fazowych, kątów fazowych, kierunku wirowania pola oraz kierunku przepływu energii stanowi istotną pomoc podczas instalacji. E650 Seria 3 ZxD400AT/CT Specyfikacja techniczna Ogólna charakterystyka Napięcie Napięcie znamionowe U n licznika ZMD400xT 3 x 58/100 V do 69/120 V 3 x 110/190 V do 133/230 V 3 x 220/380 V do 240/415 V Szeroki zakres napięcia 3 x 58/100 do 240/415 V Napięcie znamionowe U n licznika ZFD400xT 3 x 100 do 120 V 3 x 220 do 240 V Szeroki zakres napięcia 3 x 100 do 415 V Zakres napięcia 80 do 115% Częstotliwość Częstotliwość znamionowa f n 50 lub 60 Hz Tolerancja 2% Dane dotyczące zgodności z IEC Prąd Prąd znamionowy I n Prąd maksymalny I max Pomiarowy 1 A Pomiarowy 2 A, 5 A Pomiarowy 5 1 A Termiczny 1 A, 2 A, 5 A, 5 1 A Prąd zwarciowy (przez 0.5 s) Dokładność pomiaru 1 A, 2 A, 5 A, 5 1 A 2 A, 10 A 200% I n 6 A 12 A 20 x I max ZxD405xT Energia czynna, wg IEC klasa 0.5S Energia bierna, wg IEC klasa 1 / 1S ZxD410xT Energia czynna, wg IEC klasa 1 Energia bierna, wg IEC klasa 1 / 1S Charakterystyka pomiarowa Prąd rozruchu licznika ZxD405xT zgodnie z IEC 0.1% I n typowy 0.07% I n dla wersji 5 1 A taki sam jak dla 1 A Prąd rozruchu licznika ZxD410xT Zgodnie z IEC 0.2% I n Typowy 0.14% I n Dla wersji 5 1 A taki sam jak dla 1 A Rozruch licznika jest faktycznie uzależniony od mocy rozruchu, a nie od wartości prądu rozruchu. Moc rozruchu dla podłączenia M jednofazowa Napięcie znamionowe x prąd rozruchu Moc rozruchu dla podłączenia F trójfazowa Napięcie znamionowe x prąd rozruchu x 3 Dane dotyczące zgodności z MID Prąd (dla klas B i C) Prąd nominalny I n Prąd minimalny I min Prąd przejścia I tr Prąd maksymalny I max 1.0 A, 5.0 A 0.01 A, 0.05 A 0.05 A, 0.25 A 2 A, 6 A, 10 A Dokładność pomiaru wg normy EN ZxD400xT Charakterystyka pomiarowa Prąd startowy I st Klasa B: I st Klasa C: I st klasy B i C 0.002, 0.01 A 0.001, A Landis+Gyr D _p7_PL E650 Seria 3 Dane Techniczne

51 3/7 Ogólna charakterystyka Charakterystyka działania Zanik napięcia (wyłączenie) Czas podtrzymania zgodnie z IEC 0.5 s Zachowanie danych po kolejnych około 0.2 s Wyłączenie po około 2.5 s Powrót napięcia (załączenie) Gotowość do działania przy 3 fazach Gotowość do działania przy 1 fazie Detekcja kierunku energii i napięć Pobór mocy po 2 s po 5 s po 2 do 3 s W obwodzie napięciowym (typowy, całkowity) Napięcie fazowe 58 V 110 V 240 V Moc pozorna (typowo) 1.7 VA 2.2 VA 4.6 VA UWAGA: Rzeczywisty pobór mocy licznika zależy od jego wersji sprzętowej, wyposażenia, zainstalowanych jednostek komunikacyjnych oraz zastosowania zasilania dodatkowego. W celu uzyskania wartości poborów mocy licznika dla poszczególnych opcji należy zwrócić się do firmy Landis+Gyr (helpdesk@landisgyr.pl). W obwodzie prądowym (na fazę) Prąd fazowy 1 A 5 A 10 A Moc czynna (typowo) 5 mw W 0.5 W Moc pozorna (typowo) 5 mva VA 0.5 VA Wpływ czynników zewnętrznych Zakres temperatur wg IEC Pracy 40 C do +70 C Przechowywania 40 C do +85 C Współczynnik temperaturowy błędu Zakres od -40 C do +70 C Wartość średnia (typowa) % / K - przy cos =1 (od 0.05 I b do I max ) 0.02 % / K - przy cos =0.5 (od 0.1 I b do I max ) 0.03 % / K Szczelność obudowy wg IEC Kompatybilność elektromagnetyczna IP51 Wyładowania elektrostatyczne wg IEC wyładowanie dotykowe 15 kv Zakłócenia przewodzone 2 do 150 khz Zgodnie z CENELEC TR Pola elektromagnetyczne RF wg IEC MHz do 2 GHz 10 i 30 V/m Tłumienie zakłóceń radiowych zgodnie z IEC/CISPR 22 klasa B Szybkie przebiegi przewodzone wg IEC Obwody prądowe i napięciowe przy obciążeniu Zgodnie z IEC /23 4 kv Obwody pomocnicze o napięciu > 40 V 2 kv Szybkie udary przewodzone wg IEC Obwody prądowe i napięciowe 4 kv Obwody pomocnicze o napięciu > 40 V 1 kv Zewnętrzne pole magnetyczne wg IEC /22 Detekcja ponadnormatywnego pola zewn. opcja Wytrzymałość izolacji Wytrzymałość izolacji 4 kv przy 50 Hz przez 1 min Impuls napięciowy 1.2/50 s wg IEC Obwody prądowe i napięciowe 8 kv Obwody pomocnicze 6 kv Klasa ochronności ll wg IEC Zegar kalendarzowy Dokładność chodu < 5 ppm Czas podtrzymania (rezerwa chodu) Z kondensatorem Supercap > 20 dni Czas ładowania (maks. rezerwa chodu) 300 godz. Z baterią (opcjonalną) 10 lat Rodzaj baterii litowa typ CR-P2 Wyświetlacz Charakterystyka Rodzaj wyświetlacz ciekłokrystaliczny LCD Wielkość cyfr w polu wartości 8 mm Liczba pozycji pola wartości do 8 Wielkość cyfr w polu indeksu 6 mm Liczba pozycji pola indeksu do 8 Wejścia i wyjścia Wejścia sterowania Napięcie sterowania U S 100 do 240 V AC Prąd wejścia < 2 ma rezystancyjny przy 230 V AC Długość impulsu synchronizacji czasu >2000 ms Styki wyjściowe Rodzaj styk elektroniczny Napięcie robocze 12 do 240 V AC/DC Maks. prąd 100 ma Maks. częstotliwość łączenia (impuls=20ms) 25 Hz Optyczne wyjście testowe en. czynna i bierna Rodzaj red LED Liczba 2 Stała licznika ustawiana wg wyboru Styki przekaźnikowe na płycie rozszerzeń 326x Rodzaj przekaźnik Napięcie 240 V AC Maks. prąd 8 A Maks. liczba łączeń przy cos ~ D _p7_PL E650 Seria 3 Dane Techniczne Landis+Gyr

52 12.5 4/7 Wejścia sterowania na płycie rozszerzeń 326x Napięcie sterowania Us 12 do 24 V DC Prąd wejścia < 6 ma rezystancyjny przy 24 V DC Funkcje dodatkowe od wersji B33 (opcje) Straty kierunkowe w linii i transformatorze Pomiar całkowitego współczynnika zniekształceń harmonicznych (TTHD) Dwa profile mocy Interfejsy komunikacyjne Interfejs optyczny zgodny z IEC Rodzaj szeregowy, dwukierunkowy, półdupleks Maks. prędkość transmisji 9600 b/s Protokoły IEC i dlms Jednostki komunikacyjne Wymienne dedykowane jednostki komunikacyjne dla różnych zastosowań. Zasilacz dodatkowy (opcjonalny) Na płycie rozszerzeń 045x Znamionowy zakres napięcia Tolerancja Częstotliwość Maksymalny pobór mocy 100 do 240 V AC/DC 80 do 115% U n 50 lub 60 Hz 6.8 W Na płycie rozszerzeń 046x i 326x Znamionowy zakres napięcia 12 do 24 V DC Tolerancja 80 do 115% U n Maksymalny pobór mocy dla płyty 046x 3.5 W Maksymalny pobór mocy dla płyty 326x 5.5 W Na płycie rozszerzeń 047x Znamionowy zakres napięcia Tolerancja Maksymalny pobór mocy 12 do 60 V DC 80 do 115% U n 5.0 W Pokrywa skrzynki zaciskowej Tworzywo samogasnące Krótka bez prześwitu między zaciskami a pokrywą Typowa 40 mm prześwitu Wydłużona 60 mm prześwitu Z zasilaczem do GSM 60 mm prześwitu Typu ZxB 80 mm 80 mm prześwitu Typu ZxB 110 mm 110 mm prześwitu Pokrywa z adapterem dla ADP2 Materiał obudowy Tworzywo poliwęglanowe wzmocnione częściowo włóknem szklanym, samogasnące Aspekty środowiskowe Zgodne z RoHS Podłączenia Zaciski fazowe Rodzaj zaciski śrubowe Średnica otworu 5.2 mm Zalecany przekrój przewodu 4 do 6 mm 2 Minimalny przekrój przewodu 1.5 mm 2 Łeb śruby Pozidrive Combi No. 2 Wymiary śruby M4 x 8 Średnica łba śruby 5.8 mm Moment zaciskający < 1.7 Nm Inne podłączenia Rodzaj bezśrubowe zaciski sprężynowe Maks. prąd wyjść napięcia 1 A Maks. napięcie na wejściach 250 V Rozmiary zacisków Masa i wymiary Masa około 1.5 kg Wymiary zewnętrzne Szerokość 177 mm Wysokość (z krótką pokrywą zacisków) 244 mm Wysokość (z typową pokrywą zacisków) mm Wysokość (z wysuniętym oczkiem) mm Głębokość 75 mm Trójkąt zawieszenia Wysokość (z wysuniętym oczkiem) Wysokość (oczko wieszaka wysunięte) Wysokość (oczko wieszaka schowane) Szerokość 230 mm 206 mm 190 mm 150 mm Landis+Gyr D _p7_PL E650 Seria 3 Dane Techniczne

53 wieszak standardo wy : 206 wieszak przedłużony: 230 wieszak standardo wy: wieszak przedłużony: /7 Wymiary licznika (z typową pokrywą zacisków) Rozmieszczenie zacisków (zgodnie z DIN) Wejścia i/lub styki wyjściowe na płytce rozszerzeń Złącza komunikacyjne zgodnie z dokumentacją CU-xx U1 U2 U3 N Wejścia sterowania i styki wyjściowe Wyjścia napięciowe U1 U2 U3 I1 I1 I2 I2 I3 I3 N Napięciowe złącza fazowe Prądowe złącza fazowe D _p7_PL E650 Seria 3 Dane Techniczne Landis+Gyr

54 6/7 Schematy aplikacyjne Licznik bez zasilania dodatkowego (np. ZMD410CT ) z przekładnikami prądowymi K1 K2 CU-M22 Jednostka komunikacyjna modem PSTN G E1 E2 SY CS + RS485 RJ12 Us= V~ RJ12 sieć telefoniczna własna lub TP SA zewn. sygnał sterowania taryf itp. Ska zewn. impuls synchronizacji czasu z zegara DCF / GPS wyjścia impulsów lub wewnętrznych sygnałów stanu np. szyna wymiany danych RS485 impulsy energii +A sygnał zaniku Ux z monitora napięć k l k l k l L1 L2 L3 N K L K L K L Licznik z zasilaniem dodatkowym (np. ZMD405CT ) z przekładnikami napięciowymi i prądowymi K1 K2 K3 K4 K5 K6 G E1 E2 SY ~ Us= V~ Ska zewn. sygnał sterowania taryf itp. zewn. impuls synchronizacji czasu z zegara DCF / GPS wyjścia impulsów lub wewnętrznych sygnałów stanu np V~/= zasilanie awaryjne licznika (przetwornica z baterią akumulatorów lub pewne napięcie Potrz.Wł./UPS) dodatkowe 4 wyjścia impulsów lub sygnałów sterowania (każda para galwanicznie izolowana) impulsy energii +A sygnał zaniku Ux z monitora napięć u v u u v v k l k l k l L1 L2 L3 N U V U V U V K L K L K L UWAGA: Powyższe schematy należy traktować jako przykładowe! Schemat konkretnego egzemplarza licznika z obowiązującą numeracją zacisków znajduje się na jego tabliczce znamionowej, a funkcje poszczególnych wejść i wyjść mogą być dowolnie parametryzowane. Landis+Gyr D _p7_PL E650 Seria 3 Dane Techniczne

55 7/7 Oznaczenie typu ZMD 4 10 C T S3 Rodzaj sieci ZFD ZMD Typ podłączenia 3-fazowa 3-przewodowa (połączenie F) 3-fazowa 4-przewodowa (połączenie M) 4 Przekładnikowe Klasa dokładności Wielkości mierzone C A Konstrukcja T Taryfikacja Funkcje dodatkowe 000x 060x 240x 420x 326x 045x 046x 047x Energia czynna, klasa 1 (IEC), B (MID) Energia czynna, klasa 0.5s (IEC), C (MID) Energia czynna, bierna i pozorna Energia czynna Obudowa z wnęką na wymienne jednostki komunikacyjne Taryfy dla energii, zewnętrzne sterowanie przez wejścia sterowania Taryfy dla energii, wewnętrzne sterowanie przez przełącznik czasowy (dodatkowo możliwe sterowanie przez wejścia sterowania) Taryfy dla energii i mocy, zewnętrzne sterowanie przez wejścia sterowania Taryfy dla energii i mocy, wewnętrzne sterowanie przez przełącznik czasowy (dodatkowo możliwe sterowanie przez wejścia sterowania) Wszystkie wersje bazowe posiadają 3 wejścia sterowania i 2 wyjścia Bez płyty rozszerzającej 6 wyjść 2 wejścia sterowania, 4 wyjścia 4 wejścia sterowania, 2 wyjścia 3 wejścia sterowania, 2 przekaźniki wyjściowe, zasilanie dodatkowe12 do 24 V DC 4 wyjścia, dodatkowy zasilacz V AC/DC 4 wyjścia, dodatkowy zasilacz V DC 4 wyjścia, dodatkowy zasilacz V DC xxx0 xxx2 xxx7 xxx9 Bez dodatkowych funkcji Detekcja OPM (zewnętrzne pole magnetyczne DC) Profil Mocy Detekcja OPM (zewnętrzne pole magnetyczne DC) i Profil Mocy (opcja zintegrowanego czujnika osłony zacisków możliwa tylko dla tej wersji) Seria 3 Popularne zalecane wykonania: MID C / Kl. 0.5 MID B / Kl. 1.0 Pełna Taryfikacja, Profil Mocy, Detekcja OPM, bez zasilacza dodatkowego ZMD405CT ZMD410CT Pełna Taryfikacja, Profil Mocy, Detekcja OPM, z zasilaczem dodatk V ZMD405CT ZMD410CT Copyright Landis+Gyr. Zastrzega się możliwość zmian danych technicznych bez powiadomienia. Landis+Gyr AG Landis+Gyr Sp. z o.o. Theilerstrasse 1 Al. Jerozolimskie 212 CH-6301 Zug Warszawa Switzerland Polska Phone: tel./faks (022) / D _p7_PL E650 Seria 3 Dane Techniczne Landis+Gyr

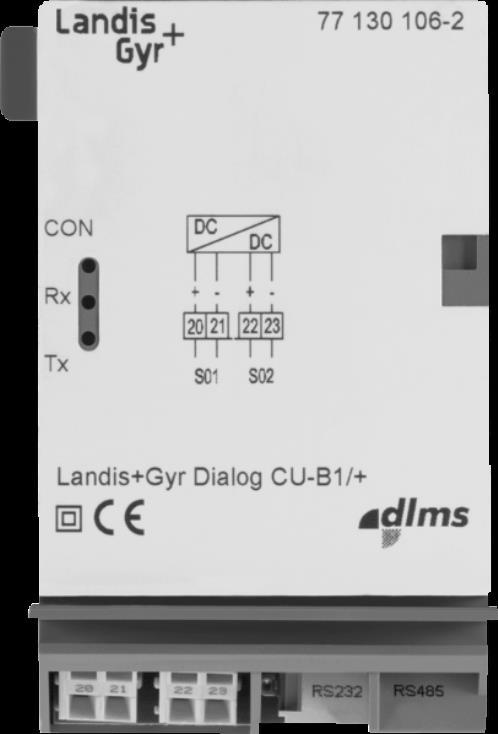

56 Komunikacja Sektor przemysłowy i komercyjny (ICG) CU-B1, B2, B4 Jednostki komunikacyjne E65C Dane Techniczne Jednostki komunikacyjne rodziny E65C typu CU-B1, B2, B4 pozwalają na podłączenie komunikacyjne do 32 liczników rodziny E650, S650 lub E850. Data: Nazwa pliku: CU-Bx_Dane Techniczne_ _m_PL.docx Landis+Gyr Landis+Gyr _m_PL

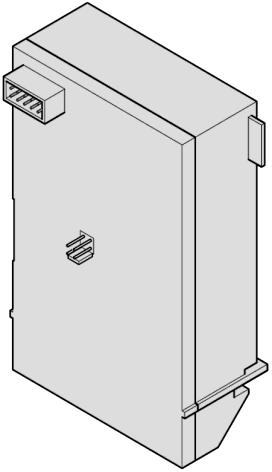

57 2/4 E65C CU-B1, B2, B4 Specyfikacja Techniczna Wykonania Przegląd typów Typ RS485 RS232 S01 S02 CU-B1 CU-B2 * CU-B4 * Jeden interfejs RS485 z 2 gniazdami przelotowymi dla łatwiejszego podłączenia liczników w szynę. Obsługiwane protokoły komunikacji IEC i dlms Instalacja i wykorzystanie Bezpośrednio w liczniku (E650, S650 lub E850) Interfejs S0 Występuje tylko w CU-B1 Wejście impulsów dla podłączenia zewnętrznych urządzeń z nadajnikiem impulsów, np. liczników energii elektrycznej, wody, gazu lub ciepła. Złącza stykowe, wersja 6-przewodowa (rozszerzona) - TxD (Transmisja Danych) - RxD (Odbiór Danych) - GND (Masa) - CTS (Gotowość do transmisji) - DTR (Gotowość terminala danych) - DSR (Gotowość do pobrania danych) Napięcie znamionowe 12 V DC Maks. napięcie 25 V DC Maks. prędkość transmisji 56 kbps Maks. długość linii do 15 m Dodatkowe funkcje (wersja 6-przewodowa) - Inicjalizacja modemu poleceniami AT - Okresowa inicjalizacja (zerowanie) modemu - Sterowanie przepływem (sygnały DTR i CTS) - Okno czasowe z możliwością współużytkowania linii telefonicznej - Odbieranie połączeń - Programowana liczba sygnałów dzwonienia Warunki pracy interfejsu S0 Standard IEC61393 / DIN Napięcie znamionowe 24 V DC Maks. napięcie 27 V DC Prąd - Stan Wł min. 10mA, maks. 27mA - Stan "Wył" maks. 2 ma Czas trwania impulsu 30 ms Maks. długość połączenia typowa do 0.5 m Interfejs RS232 Występuje tylko w CU-B1 i CU-B4 Interfejs asymetryczny, szeregowy, asynchroniczny, dwu-kierunkowy - wersja 3-przewodowa, bazowa do użytku tylko z zewnętrznymi modemami z wbudowanym zaawansowanym sterowaniem. - wersja 6-przewodowa, rozszerzona do użytku z dowolnym modemem zewnętrznym, z możliwością jego sterownia i okresowej inicjalizacji Warunki pracy Standard DIN Złącza stykowe, wersja 3-przewodowa (bazowa) - TxD (Transmisja Danych) - RxD (Odbiór Danych) - GND (Masa) Interfejs RS485 Interfejs asymetryczny, szeregowy, asynchroniczny, dwu-kierunkowy używany jako szyna komunikacyjna w wielolicznikowych systemach odczytu Warunki pracy Standard ISO-8482 Stan binarny sygnału 1 - Napięcie różnicowe < 0.2 V DC Stan binarny sygnału 0 - Napięcie różnicowe > 0.2 V DC Maks. liczba jednostek slave 31 Maks. długość linii zależna od otoczenia/kabla - do 250 m maks. 57'600 bd+maks. 31 Slave - do 550 m maks. 38'400 bd+maks. 31 Slave - do 1000 m maks. 19'200 bd+maks.15 Slave Wpływ otoczenia Ogólna odporność taka sama jak licznika Odporność izolacji wzgledem licznika Odporność izolacji Odstęp izolacyjny Masa i wymiary Masa 4 kv przy 50 Hz przez 1 min przynajmniej 6.3 mm około 100 g Szerokość/Wysokość/Głębokość 65 / 103 / 38 mm Landis+Gyr _m_PL - E65C - Dane Techniczne

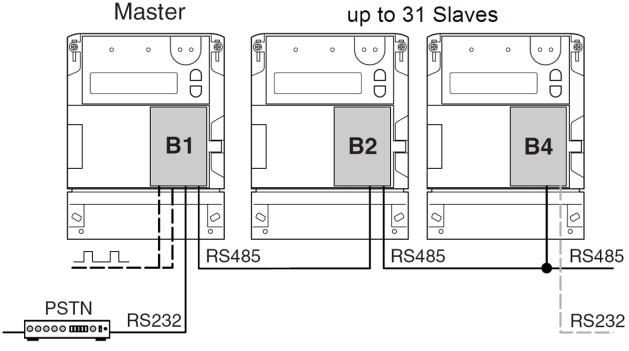

58 3/4 Podłączenia do licznika Licznik bazowy z wnęką na jednostkę komunikacyjną przez 10-stykowe złącze dla podłączenia zasilania i połączenia z wewnętrzną szyną danych licznika oraz 4-stykowy wtyk dla podłączenia uziemienia Przykład CU-B2 DC DC + - RS485 b a c Materiał Obudowa Schemat podłączeń tworzywo poliwęglanowe S0 (wejścia impulsowe) S01 wejście impulsowe nr 1 S02 wejście impulsowe nr 2 Typowe zastosowania (przykłady) Odczyt wielu liczników w sieci (do 32 liczników) Jednostki komunikacyjne typu CU-Bx pozwalają na odczyt sieci licznikowej składającej się z maks. 32 liczników (1 master i do 31 slave) przez dwukierunkową szynę, która łączy interfejsy RS485 poszczególnych liczników. Istnieją rozwiązania pozwalające w razie potrzeby na połączenie w jedną sieć większej liczby liczników. Licznik Landis+Gyr E650 działający jako master wykorzystuje swój interfejs RS232 do komunikacji z modemem PSTN lub GSM. Jeśli w licznikach slave jest dostępny interfejs RS232, to można go użyć np. do lokalnej transmisji danych. Odczyt sieci wielo-licznikowej przez modem (PSTN) RS232 (wersja podstawowa) TxD GND RxD Transmisja Danych Masa sygnału Odbiór Danych RS232/+ (wersja rozszerzona) CTS Gotowość do transmisji TxD Transmisja Danych GND Masa sygnału DTR Gotowość terminala danych RxD Odbiór Danych DSR Gotowość do pobrania danych RS 485 c a b Przykład CU-B1 DC DC DC DC + - RS232 RxD GND CTS DSR DTR TxD masa sygnału dane a dane b DC DC + - RS485 b a c Licznik Landis+Gyr E650 działający jako master wykorzystuje swój interfejs RS232 do komunikacji z modemem PSTN. Jeśli w jednostce komunikacyjnej jest interfejs typu RS232/+ to jest możliwe użycie zwykłego modemu (modem przezroczysty). Informacja /+, która w takim przypadku może znajdować się na tabliczce znamionowej za nazwą modułu (B4), nie definiuje innego typu urządzenia, a jedynie poszerzoną funkcjonalność jego interfejsu RS232. Do tych samych zastosowań Landis+Gyr oferuje także jednostki komunikacyjne typu CU-M20 i CU- M22 z wbudowanym modemem PSTN tak, że identyczny efekt można osiągnąć bez potrzeby używania zewnętrznych urządzeń i dodatkowego okablowania pomiędzy nimi. Informacje szczegółowe zawarte są w odpowiedniej dokumentacji. S01 S _m_PL - E65C - Dane Techniczne Landis+Gyr

59 4/4 Odczyt wielu liczników przez GSM (np. MetcomT) Objaśnienie użytych symboli Opcjonalny kanał transmisji danych na potrzeby lokalne Opcjonalne wejścia impulsowe Modem telefoniczny PSTN (Public Service Telephone Network) sieci telefonii komutowanej MetcomT - Produkt Landis+Gyr - inteligentny modem GSM z interfejsem RS232 lub CS Pokazana tu konfiguracja jest praktycznie identyczna z przedstawioną na poprzednim rysunku z tym, że zamiast modemu PSTN użyto w tym przypadku modem GSM (tu MetcomT). Copyright Landis+Gyr. Wszystkie prawa zastrzeżone. Zastrzega się możliwość zmian danych technicznych bez powiadomienia. Żadne części niniejszego dokumentu nie są podstawą do roszczeń gwarancyjnych w zakresie wydajności, jakości lub wytrzymałości opisywanego produktu. Landis+Gyr nie odpowiada za żadne błędy w niniejszym dokumencie ani za żadne uszkodzenia, przypadkowe lub będące konsekwencją użycia niniejszego dokumentu. Landis+Gyr AG Landis+Gyr Sp. z o.o. Theilerstrasse 1 Al. Jerozolimskie 212 CH-6301 Zug Warszawa Switzerland Polska Phone: tel./faks (022) / Landis+Gyr AG _m_PL E65C Dane Techniczne

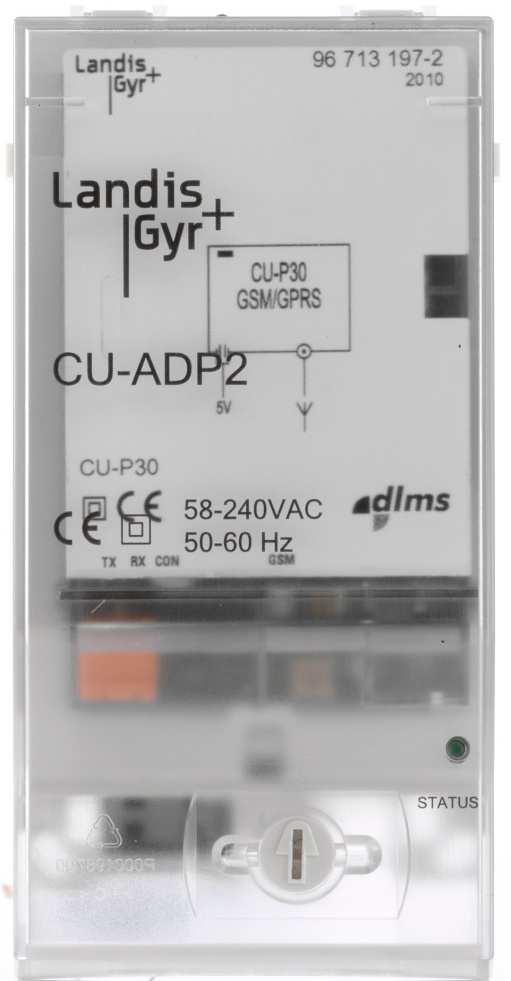

60 Urządzenia komunikacyjne Sektor przemysłowy i komercyjny (I&C) CU-ADP2 Jednostki komunikacyjne E65C Dane Techniczne Adapter CU-ADP2, należący do rodziny jednostek komunikacyjnych E65C, pozwala na zewnętrzne podłączenie i pracę jednostek komunikacyjnych firmy Landis+Gyr (począwszy od drugiej generacji) z licznikami, w których jednostka komunikacyjna nie może zostać zamontowana. Adapter ten ze swojego napięcia zasilania generuje napięcie zasilania dla umieszczonej w nim jednostki komunikacyjnej. Data: Nazwa pliku: CU-ADP2_Dane Techniczne_D _c_PL.docx Landis+Gyr D _c_PL

61 2/3 E65C CU-ADP2 Specyfikacja techniczna Zastosowanie Funkcje Adapter CU-ADP2 pozwala na zewnętrzne podłączenie i pracę jednostek komunikacyjnych firmy Landis+Gyr (począwszy od drugiej generacji) z licznikami, w których jednostka komunikacyjna nie może zostać zamontowana. Adapter ten ze swojego napięcia zasilania generuje napięcie zasilania dla umieszczonej w nim jednostki komunikacyjnej. Wytrzymałość izolacji Z włożoną Jednostką Komunikacyjną wytrzymałość izolacji 4 kv, 50 Hz przez 1 min impuls napięciowy 1.2/50µs wg IEC obwody prądowe i napięciowe 8 kv klasa ochronności wg IEC Sygnalizacja obecności zasilania Obecność napięcia zasilania zielona dioda LED Napięcie zasilania 1-fazowe napięcie znamionowe U n Napięcie stałe DC U n Zakres napięcia Częstotliwość Częstotliwość znamionowa f n V AC V DC % U n 50 lub 60 Hz Wyjście Zasilacz Jednostki Komunikacyjnej 12.0±5% V DC w całym zakresie napięć wejściowych Prąd maksymalny Podłączenia Rozmieszczenie zacisków 400 ma Charakterystyka działania Zanik napięcia (wyłączenie zasilania) czas podtrzymywania dla 230 V < 2 s Przywrócenie napięcia (włączenie) gotowość operacyjna Pobór mocy Dla 230 V bez jednostki komunikacyjnej po 1 s 0.3 W / 1.0 VA podłączenie napięcia zasilania Złącze zasilania Jednostki Komunikacyjnej Złącze 10-stykowe Wpływ czynników zewnętrznych Zakres temperatur wg IEC pracy 40 C do +70 C przechowywania 40 C do +85 C Szczelność obudowy wg IEC Kompatybilność elektromagnetyczna IP51 Wyładowania elektrostatyczne wg IEC wyładowanie dotykowe 15 kv Tłumienie interferencji radiowych zgodnie z IEC/CISPR 22 klasa B Szybkie udary przewodzone wg IEC obwody prądowe i napięciowe 6 kv Podłączenie zasilania 2-złączowy zacisk sprężynowy typu WAGO Materiał Obudowa i pokrywa zacisków poliwęglan i 10% włókno szklane Waga i wymiary Waga (bez Jednostki Komunikacyjnej, bez płytki adaptera) Waga (bez Jednostki Komunikacyjnej, z płytką adaptera) 221 g 263 g Wymiary zewnętrzne (patrz także rys. Wymiary ) szerokość 77.7 mm wysokość mm głębokość 62.6 mm Trójkąt zawieszenia wysokość szerokość 125 mm 65 mm Landis+Gyr D _c_PL - E65C CU-ADP2 - Dane Techniczne

62 3/3 Wymiary Copyright Landis+Gyr. Wszystkie prawa zastrzeżone. Zastrzega się możliwość zmian danych technicznych bez powiadomienia. Żadne części niniejszego dokumentu nie są podstawą do roszczeń gwarancyjnych w zakresie wydajności, jakości lub wytrzymałości opisywanego produktu. Landis+Gyr nie odpowiada za żadne błędy w niniejszym dokumencie ani za żadne uszkodzenia, przypadkowe lub będące konsekwencjąą użycia niniejszego dokumentu. Landis+Gyr AG Landis+Gyr Sp. z o.o. Theilerstrasse 1 Al. Jerozolimskie 212 CH-6301 Zug Warszawa Switzerland Polska Phone: tel./faks (022) / Błąd! W dokumencie nie ma tekstu o podanym stylu. Product name Document type Landis+Gyr

63 Komunikacja Sektor przemysłowy i komercyjny (ICG) CU-P40, P41, P42 Jednostki komunikacyjne E65C Dane Techniczne Jednostki komunikacyjne rodziny E65C typu CU-P40, P41, P42 umożliwiają komunikację GSM/GPRS pomiędzy licznikami E650 lub E850, a systemem centralnym. Data: Nazwa pliku: CU-P4x_Dane Techniczne_D a_PL Landis+Gyr Landis+Gyr D _a_PL

64 2/3 E65C CU-P40, P41, P42 Specyfikacja Techniczna Wykonania Przegląd typów Typ Modem GSM/GPRS RS232 RS485 CS+ CU-P40 = CU-P41 = = = CU-P42 = = = Obsługiwane protokoły komunikacji - IEC idlms - TCP/IP - IPT (zgodnie z DIN 43863) Instalacja i wykorzystanie Bezpośrednio w liczniku (ZxD300/400xT lub ZxQ) W adapterze CU-ADP2 (z innymi licznikami) Cechy szczególne Zgodność z EMC razem dla licznika i modemu dla elektrycznych i środowisk przemysłowych Dwa niezależne kanały dostępu do licznika Konfiguracja bez dodatkowego oprogramowania oprócz programu MAP Konfiguracja za pomocą głowicy optycznej (poprzez licznik) Zdalne aktualizacje firmware mikrokontrolera Duży bufor danych (10 kb) pozwalający na odczyty w protokole IEC szeregowo podłączonych liczników z prędkością do 19,200 bps System dostępu i haseł dla ochrony parametrów Pobór mocy Maks. moc czynna/pozorna 3.0 W/5.5 VA Modem GSM/GPRS Tryby pracy GSM lub GPRS Praca w trybie GSM Standardy i zatwierdzenia - ETSI EN V9.0.2, - 3GPP, zgodność z Release 4 - Pełne aprobaty GCF i PTCRB - Klasa GPRS 8 (zalecana), 10 (maksymalna) Funkcje Funkcje okna czasowego i wzorca czasu Wysyłanie SMS-ów z komunikatem alarmu (tylko dla liczników wyposażonych w tę funkcję) Inicjalizacja modemu i sterowanie przepływem danych Automatyczny reset modemu Nadzór przebiegu łączności Odbiór CSD podczas nasłuchiwania w trybie GPRS Moduł GSM/GPRS Typ Telit GE865-QUAD Pasma częstotliwości quad-band 850, 900, 1800 i 1900 MHz Moc wyjściowa nadajnika - 2 W / klasa 4 dla GSM 850 MHz - 2 W / klasa 4 dla GSM 900 MHz - 1 W / klasa 1 dla GSM 1800 MHz - 1 W / klasa 1 dla GSM 1900 MHz Karta SIM SIM 1.8/3 V wymienna z zewnątrz Interfejs RS232 Występuje tylko w wykonaniu CU-P31 Interfejs asymetryczny, szeregowy, asynchroniczny, dwukierunkowy (3-przewodowy) Standard EIA RS232-C/CCITT V.24 Maksymalna prędkość transmisji Maksymalna długość linii 57,600 bit/s 15 m Interfejs RS485 Występuje tylko w wykonaniu CU-P42 Interfejs asymetryczny, szeregowy, asynchroniczny, dwukierunkowy (tryb master lub slave zależnie od parametryzacji) Standard ISO-8482 Maksymalna liczba terminali slave 31 Maksymalna prędkość transmisji 57,600 bit/s Maksymalna długość linii - do 250 m maks. 57,600 bps, maks. 31 Slave - do 550 m maks. 38,400 bps, maks. 31 Slave - do 1000 m maks. 19,200 bps, maks. 15 Slave Interfejs CS Występuje tylko w wykonaniu CU-P41 i CU-P42 Interfejs szeregowy, dwukierunkowy, prądowy, aktywny lub pasywny Standard IEC /DIN Maksymalna liczba terminali slave 4 Maksymalna prędkość transmisji 19,200 bit/s Sygnalizacja stanu pracy LED Diody TX, RX Informacja o przepływie danych i natężeniu pola Dioda CON Informacja o stanie połączenia i liczbie odbieranych stacji bazowych Dioda GSM Informacja o transferze danych GSM lub ustawieniach wołania CSD D _a_PL Jednostki komunikacyjne E65C CU-P40, P41, P42 Dane Techniczne Landis+Gyr

65 3/3 Wpływ czynników zewnętrznych Zakres temperatur zg. Z IEC Pracy 40 C do +70 C Magazynowania 40 C do +85 C Odporność izolacji względem licznika Wytrzymałość izolacji 4 kv dla 50 Hz przez 1 min Odstęp izolacyjny co najmniej 6.3 mm Waga i wymiary Waga Szerokość/Wysokość/Głębokość około 100 g 65 / 103 / 38 mm Interfejs RS232 lub RS485 Układ styków: 6 1 Materiał Obudowa Schematy podłączeń Przykład CU-P41 RS232: 1 nie używany 2 TxD 3 GND 4 nie używany 5 RxD 6 nie używany gniazdo RJ12 RS485: 1 GND 2 UP (Da ne a) 3 UN (Da ne b) 4 UN (Da ne b) 5 UP (Da ne a) 6 GND tworzywo poliwęglanowe Podłączenia Połączenie z licznikiem lub adapterem CU Złącze 10-stykowe z tyłu obudowy CU Zewnętrzne zasilanie 5 V (tylko dla liczników E650) Złącze 2-stykowe; zalecane dla zapewnienia niezawodnej pracy modemu przy znamionowym napięciu fazowym 58 do 64 V, gdy obecna jest tylko jedna faza zasilania lub przy znamionowym napięciu fazowym 100 do 115 V, gdy obecna jest tylko jedna lub dwie fazy zasilania. Powyższe zalecenie dotyczy liczników E650 serii 3 (firmware w wersji od B31). Informacje na temat poprzednich werji znajdują się w Podręczniku Użytkownika. Przykład CU-P42 Interfejs CS Złącze antenowe Siła rozłączenia bezśrubowe zaciski sprężynowe gniazdo MCX < 390 N Rozmieszczenie zacisków + RS232 (tylko( CU-P41) CU-P31) RS485 CU-P42) CU-P32) Złącze antenowe CS ((tylko w CU-P41 CU-P31 i CU-P3 CU-P42 2) Zewnętrzny zewnętrzny zasilacz 55VV Copyright Landis+Gyr. Wszystkie prawa zastrzeżone. Zastrzega się możliwość zmian danych technicznych bez powiadomienia. Żadne części niniejszego dokumentu nie są podstawą do roszczeń gwarancyjnych w zakresie wydajności, jakości lub wytrzymałości opisywanego produktu. Landis+Gyr nie odpowiada za żadne błędy w niniejszym dokumencie ani za żadne uszkodzenia, przypadkowe lub będące konsekwencją użycia niniejszego dokumentu. Landis+Gyr Landis+Gyr Sp. z o.o. Theilerstrasse 1 Al. Jerozolimskie 212 CH-6301 Zug Warszawa Switzerland Polska Phone: tel./faks (022) / Jednostki komunikacyjne E65C Dane Techniczne Landis+Gyr Investments AG

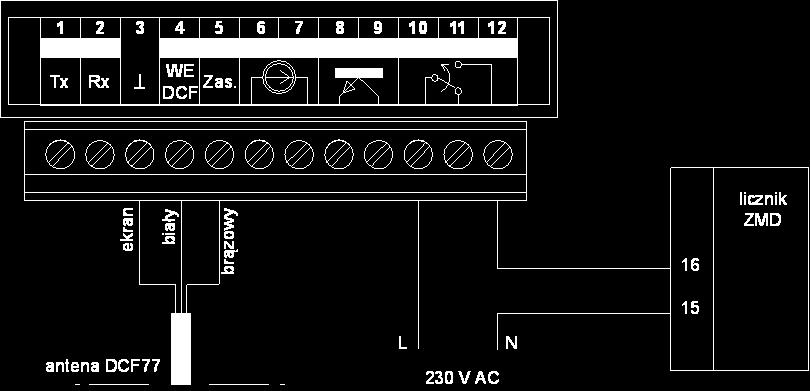

66 Antena DCF posiada wyprowadzony przewód z trzema żyłami: Ekran masa Biały sygnał Brązowy Zasilanie (+) Dane techniczne: Wzorzec czasu: DCF77 lub GPS Szybkość transmisji: 9600 Bodów Zasilanie: V AC Obciążalność wyjścia przekaźnikowego 8 A, 250 V AC Obciążalność wyjścia transoptorowego 50 ma, 35 V Charakterystyka wyjścia prądowego 20 ma, 24 V Moc pobierana: 2,5 VA Obudowa: plastykowa na szynę DIN Stopień ochrony obudowy IP20 Wymiary (szer x wys. x gł.) 70 mm x 90 mm x 58 mm Temperatura otoczenia: C Zegar jest przystosowany do zamontowania w dodatkowej obudowie umożliwiającej plombowanie. Wym.: 86 mm x 138 mm x 68 mm (szer x wys. x gł.) Przykładowe podłączenie zegara DCF77 do licznika typu ZMD: MK-6 zegar synchronizujący Instrukcja obsługi P. W. INTERBIN Sp. z o. o. tel./fax (32) , Plac Grunwaldzki 8-10 biuro@interbin.com.pl Katowice Data aktualizacji dokumentu:

67 OPIS MK-6 jest mikroprocesorowym programowalnym urządzeniem umożliwiającym synchronizację czasu w przemysłowych urządzeniach pomiarowych, komputerach i innych urządzeniach elektronicznych wymagających precyzyjnego czasu Zegar produkowany jest 100 w 240 dwóch VAC wersjach, Antenaw zależności od wzorca VAC czasu: L N GPS L N DCF77 - współpracuje z atomowym wzorcem, który udostępnia system DCF77 GPS - współpracuje z wzorcem przekazywanym przez satelitarny system GPS Warunkiem prawidłowej pracy zegara DCF77 jest podłączenie zewnętrznej anteny DCF i umieszczenie jej bokiem na południowy zachód :17:21 D C F WY1 3.5s P 11:17:21 G P S Warunkiem prawidłowej pracy zegara GPS jest podłączenie zewnętrznej anteny GPS i umieszczenie jej w miejscu, w którym antena widzi niebo RS-232 Antena Wy. 1 Wy. 2 Wy. 3 RS-232 Wy. 1 Wy. 2 Wy. 3 WE Tx Rx Tx Rx Prog DCF UWAGA: Zachmurzenie Zas. może wydłużyć czas potrzebny do zdekodowania sygnału WY1 3.5s P O dostępności sygnału z wzorca czasu świadczy migająca dioda, znajdująca się w lewym dolnym rogu zegara. Po prawidłowym podłączeniu zegara, w ciągu kilku minut zostaje zdekodowany czas, który pojawia się na wyświetlaczu i na podstawie którego odbywa się dalsza synchronizacja innych urządzeń. Urządzenie posiada 3 wyjścia do synchronizacji: [1]. wyjście prądowe, [2]. wyjście transoptorowe (OC), [3]. wyjście przekaźnikowe (zwierno-rozwierne), WYŚWIETLACZ Ikonka w postaci kwadratu z numerem, znajdująca się w lewym górnym rogu wyświetlacza informuje o aktywnych wyjściach do synchronizacji. Chwilowe podświetlenie ikonki świadczy o wysłaniu impulsu synchronizującego. Czas, jaki upłynął od ostatniej zmiany stanu zegara określa parametr OZS widoczny na wyświetlaczu. Jeżeli czas zegara MK-6 jest aktualny i pojawia się komunikat SYNCH OK., parametr OZS prezentuje czas jaki upłynął od ostatniej aktualizacji. Jeżeli czas zegara jest nieaktualny i pojawia się komunikat BRAK SYNCH, parametr OZS pokazuje jak długo zegar jest nieaktualny. Zegar zmienia stan z SYNCH OK. na BRAK SYNCH po 24 godz. od utraty sygnału. PROGRAMOWANIE Programowanie odbywa się za pomocą dowolnej aplikacji terminalowej (np. HyperTerminal będący składnikiem systemu Windows XP) Komunikacja z zegarem odbywa sie z prędkością 9600bps, 8 bitów danych, 1 bit stopu, bez kontroli parzystości poprzez interfejs RS-232. Po podłączeniu zegara do komputera poprzez port szeregowy RS-232 i załączeniu zasilania zegar zgłosi się w oknie terminala prosząc o naciśnięcie znaku + aby przejść do konfigurowania ustawień. Poruszanie się po menu polega na wyborze wyświetlanych opcji. W ramach konfiguracji należy określić długości i interwały impulsów sterujących dla każdego z wyjść zegara. BUDOWA I PARAMETRY Zegar zmontowany jest w plastykowej modułowej obudowie o szerokości 4M z mocowaniem na szynę DIN 35mm. Zegar posiada dwie listwy zaciskowe : Górna : Dolna : Wejście zasilania V AC Złącze RS-232 zaciski 1, 2, 3 Wejścia anteny DCF zaciski 3, 4, 5 (tylko wersja DCF77) Wejście programujące zacisk 4 (tylko wersja GPS) Wyjście prądowe zaciski 6, 7 Wyjście transoptorowe zaciski 8, 9 Wyjście przekaźnikowe zaciski 10, 11, :17:21 D C F WY1 3.5s P Wersja DCF VAC RS-232 Antena Wy. 1 Wy. 2 Wy. 3 WE Tx Rx DCF Zas. L N Antena GPS Wersja GPS VAC RS-232 Wy. 1 Wy. 2 Wy. 3 Tx Rx Prog 11:17:21 G P S WY1 3.5s P L N

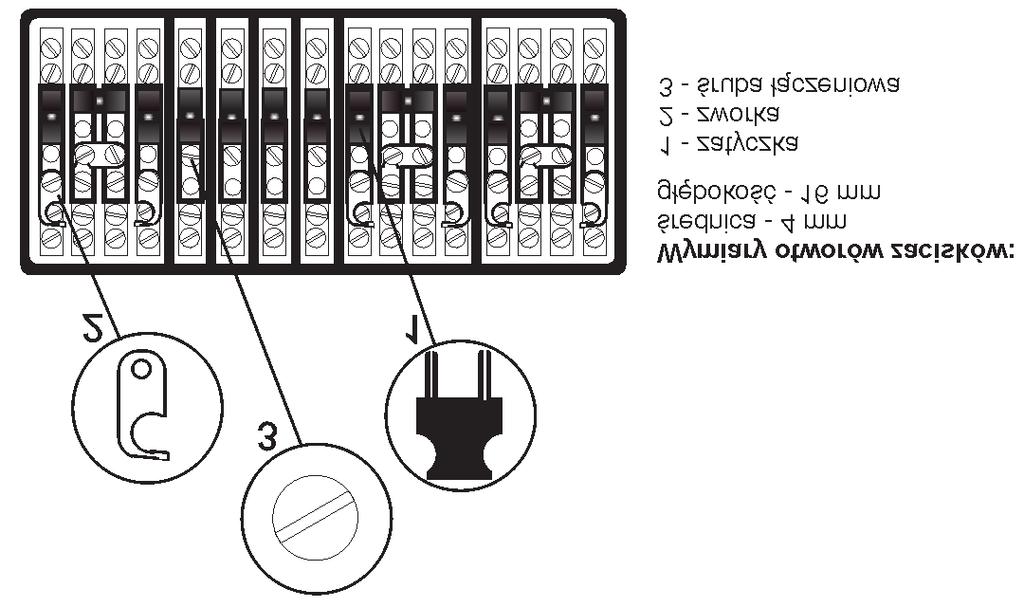

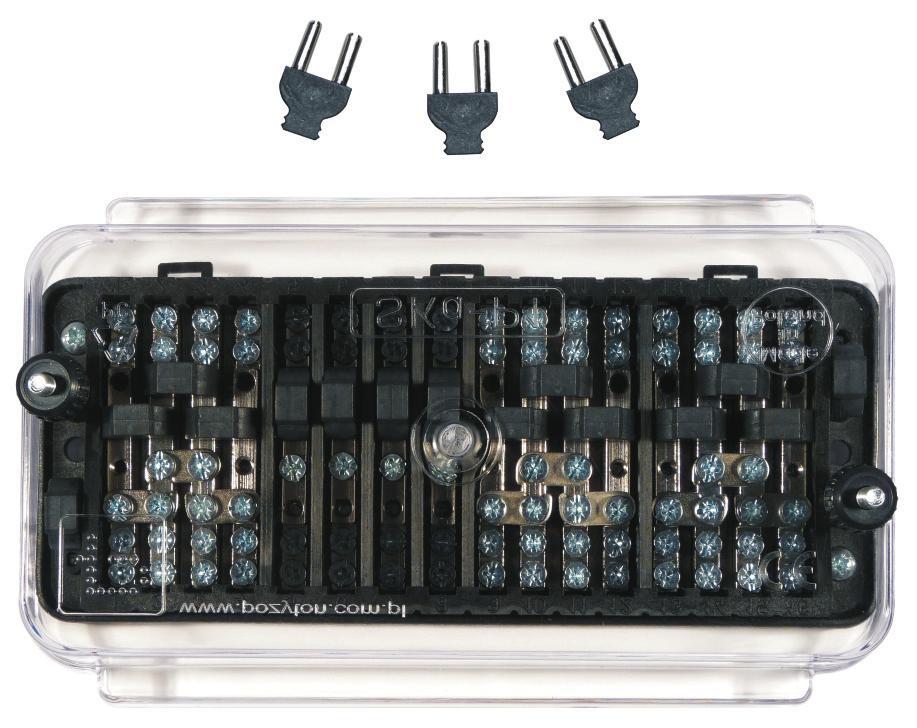

68 Zakład Elektronicznych Urządzeń Pomiarowych POZYTON R Sp. z o.o. Firma posiada certyfikat systemu zarządzania jakością ISO 9001:2008 nadany przez DEKRA Certification Sp. z o.o. SKa-P1 - Skrzynka zaciskowa SKa-P1 przeznaczona jest do łączenia napięciowych i prądowych obwodów liczników energii elektrycznej z obwodami wtórnymi przekładników pomiarowych w pośrednich i półpośrednich układach pomiarowych energii elektrycznej. Jej stosowanie zwiększa bezpieczeństwo i skuteczności prac kontrolno-pomiarowych. Uniwersalna obudowa skrzynki SKa-P1 umożliwia montaż na tablicy licznikowej lub na szynie TH-35. Podstawowe dane techniczne: Typ SKa-P1 Napięcie nominalne 400 V Prąd nominalny 25 A Napięcie probiercze 2500 V, 50 Hz Wytrzymałość cieplna 1s 480 A Maksymalny przekrój przewodu 6 mm 2 O O Zakres temperatur pracy - 25 C C Masa 1,13 kg SKa-P1 spełnia wymogi dyrektywy europejskiej 73/23/EWG+93/68/EWG i posiada znak CE. Eksploatacja: Przed przystąpieniem do prac eksploatacyjnych w układach pomiarowych należy: - połączyć obwody prądowe poprzez zwarcie zworek 2 (Rys.2) oraz wciśnięcie zatyczek 1 (Rys.2), - zbadać skuteczność zwarcia obwodów prądowych poprzez pomiar prądu przed skrzynką i za skrzynką amperomierzem cęgowym, - rozłączyć obwody napięciowe wyciągając zatyczki 1 (Rys.2) oraz wykręcając śruby 3 (Rys.2). Podczas załączania obwodów pomiarowych należy: - - załączyć obwody napięciowe poprzez wkręcenie śrub 3 (Rys.2) oraz wciśnięcie zatyczek 1 (Rys.2), sprawdzić obecność napięcia na zaciskach skrzynki wskaźnikiem napięcia lub woltomierzem, połączyć obwody prądowe poprzez rozwarcie zworek 2 (Rys.2) oraz wyciągnięcie zatyczek 1 (Rys.2). - Zalecany sposób podłączenia skrzynki SKa-P1 w pośrednim układzie pomiarowym energii czynnej i biernej dwukierunkowej przedstawia rysunek 1. Rys. 1 Rys. 2 Elementy łączeniowe Rys. 3 Wymiary skrzynki SKa P1 ul. Staszica 8, Częstochowa, Poland Tel.: ; Fax: ; Zakład Elektronicznych Urządzeń Pomiarowych POZYTON Sp. z o.o. POZYTON, Karta SKa-P1 v.2.1 Edycja pozyton@pozyton.com.pl

69 OBUDOWY POLIESTROWE POLYESTER CABINETS ENVOLVENTES DE POLIÉSTER OS OSZ OSi OSZi KS KSZ KSi KSZi DCE DCWE KH OW OWG ZN LUG LUZ MZG MZZ STT STTK STTF STO STOK STOF 2017

70 LUG LUZ Obudowy Cabinets Envolventes LUG, LUZ Producent zastrzega sobie prawo wprowadzania zmian technicznych / The producer reserves the right to introduce technical modifications / El fabricante se reserva el derecho a realizar modificaciones técnicas Obudowy typu LUKA wykonane są z izolacyjnego, trudnopalnego i samogasnącego kompozytu (poliester + włókno szklane). Odznaczają się dobrą wytrzymałością mechaniczną oraz odpornością na działanie warunków atmosferycznych (UV). Ponadto obudowy te cechuje prosta i ekonomiczna konstrukcja (montaż bez użycia narzędzi i dodatkowych elementów łączących, stosunkowo nieduża głębokość mm). Obudowy typu LUKA zostały przystosowane do montażu na ścianie oraz w ścianie - jako obudowy wnękowe. Dostępne są w dwóch wariantach ze względu na rodzaj powierzchni drzwi: żebrowana (LUZ) - utrudnia naklejanie plakatów, gładka (LUG) - podnosi estetykę. LUKA cabinets are made of insulating, slow-burning and self-extinguishing composite: (polyester + glass fibre). Characterized with good mechanical strength and resistance to atmospheric agents (UV). These cabinets are characterized with simply and economical construction (assembling without use of tools and additional fixing accessories, depth 200 mm). Cabinets were adapted to install them on wall and in wall as recess cabinets. Cabinets type LUKA can be provided in two versions of doors: ribbed (LUZ) anti-poster surface and smooth (LUG), more esthetic. Las envolventes tipo LUKA están hechas de un material compuesto (poliéster + fibra de vidrio) aislante, ignífugo y autoextinguible. Se caracterizan por una buena resistencia mecánica y resistencia a las condiciones atmosféricas (UV). Además, la envolvente se caracteriza por una construcción simple y económica (instalación sin el uso de herramientas y elementos de fijación adicionales), y relativamente de poca profundidad mm. Las envolventes tipo LUKA han sido diseñadas para el montaje en pared y empotradas. LUKA esta disponible en dos variantes, debido al tipo de superficie de la puerta: Estriada (LUZ) - hace que sea difícil el pegado de cartelesy lisa (LUG) - mejor estética. LUG Podstawowe parametry / Basic parameters / Parámetros básicos stopień ochrony obudowy protection grade grado de protección odporność na uderzenia impact resistance resistencia al impacto głębokość depth profundidad znamionowe napięcie izolacji rated insulation voltage tensión nominal de aislamiento temperatura eksploatacji temperature operating conditions temperatura de funcionamiento kategoria palności flammability category categoría de inflamabilidad kolor colour color klasa ochronności protection class clase de protección odporność na prądy pełzające tracking resistance resistencia a tracción wytrzymałość dielektryczna dielectric strength rigidez dieléctrica rezystywność resistivity resistividad zgodność conformity cumplimiento (con normas) LUZ IP44 IK mm AC 690 V ºC V0 RAL 7035 II CTI kv/mm Ω cm EN EN EN EN

71 LUG LUZ Obudowy Cabinets Envolventes LUG LUZ A A-A Producent zastrzega sobie prawo wprowadzania zmian technicznych / The producer reserves the right to introduce technical modifications / El fabricante se reserva el derecho a realizar modificaciones técnicas B A 53 A B A 538 C Typ / Type / Tipo B C E F Nr kat. / Art. no. / cat. LUG 53 x LG LUG 53 x LG LUZ 53 x LZ LUZ 53 x LZ C Typ / Type / Tipo B C E F Nr kat. / Art. no. / cat. LUG 53 x LG LUG 53 x LG LUZ 53 x LZ LUZ 53 x LZ E E F F A-A

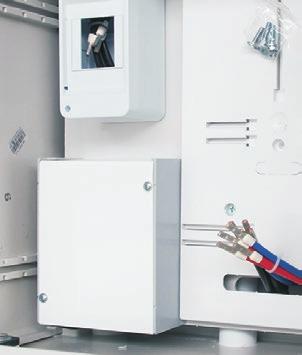

72 LUG LUZ Konstrukcja obudowy Cabinet construction Montaje de envolvente LUG LUZ Nr kat. / Art. no. / cat. 1 Korpus obudowy prawy / Right cabinet body / Cuerpo de envolvente derecho 114 XXXX 00 2 Korpus obudowy lewy / Left cabinet body / Cuerpo de envolvente izquierdo 114 XXXX 01 3 Przegroda pozioma / Horizontal partition / Placa separadora horizontal 116 XX Drzwi prawe (lewe) / Right (left) door / Puerta derecha (izquierda) X04 XXX0 0X 5 Komplet cięgieł prawych (lewych) / Set of right (left) strands / Conjunto de fallebas instalación derecha (izquierda) 906 XX0X 6 Prowadnica cięgła Ø8 / Rod slideway Ø8 / Guía de acoplamiento Ø Mechanizm blokujący / Blocking mechanism / Mecanismo de bloqueo Zamek / Lock / Maneta str. 259 / page 259 / pág Wkładka + śruba mocująca* / Locking cylinder + fixing screw* / Bombillo + tornillo de sujeción* str. 259 / page 259 / pág Trzpień / Dowel pin / Vástago Rygiel obrotowy / Switch bolt / Pestillo giratorio X 12 Zaczep* / Attachment holder* / Accesorio para fijación mural* str. 221 / page 221 / pág Daszek** / Roof** / Cubierta** Śruba M6x10 / M6x10 bolt / Tornillo M6x10 15 Pierścień ustalający / Retaining ring / Anillo de retención Producent zastrzega sobie prawo wprowadzania zmian technicznych / The producer reserves the right to introduce technical modifications / El fabricante se reserva el derecho a realizar modificaciones técnicas XX Cyfra zależna od rozmiaru lub typu / Digit depends on the size or type / Cifra que depende del tamaño o del tipo ***Opcja / Option / Opción ***Opcja - tylko dla rozmiaru 40 / Option - only for size 40 / Opción - sólo para el tamaño

73 LUG LUZ Montaż obudowy w ścianie Cabinet assembling in wall Instalación de envolvente empotrada en pared Producent zastrzega sobie prawo wprowadzania zmian technicznych / The producer reserves the right to introduce technical modifications / El fabricante se reserva el derecho a realizar modificaciones técnicas Montaż obudowy na ścianie Cabinet assembling on wall Instalación de envolvente fijación mural Pianka poliuretanowa (budowlana) Polyurethane foam Espuma de poliuretano (de construcción) Zaczep (patrz Wyposażenie dodatkowe ) Attachment holder (see Additional equipment ) Accesorio para fijación mural (véase Equipamiento adicional ) Wyposażenie dodatkowe / Additional equipment / Equipamiento adicional Zaczep Attachment holder Accesorio para fijación mural 17.5 Ø11 ZC Typ / Type / Tipo ZC Nr kat. / Art. no. / cat. M

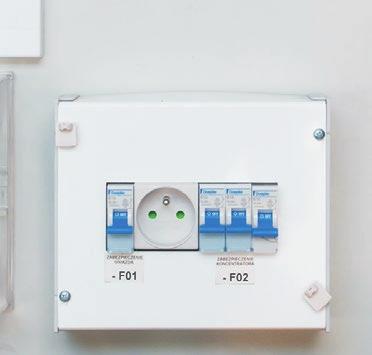

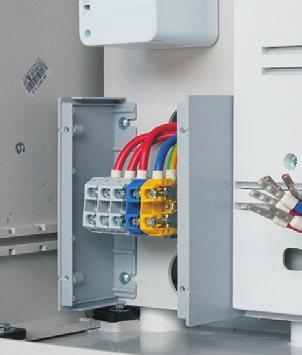

74 Wyposażenie uniwersalne / Universal equipment / Accesorios Przykładowe zastosowania / Application examples / Ejemplos de aplicación Producent zastrzega sobie prawo wprowadzania zmian technicznych / The producer reserves the right to introduce technical modifications / El fabricante se reserva el derecho a realizar modificaciones técnicas Uchwyty kątowe Angle holders Soportes angulares Montaż / Assembly / Montaje >TP (PA 6)< UK UKK UM UMK UK UKK UM UMK UMW UMWK UMW UMWK UK / UKK UM / UMK UMW / UMWK 1 Typ / Type / Tipo Nr kat. / Art. no. / cat. UK UKK UM UMK UMW UMWK Uchwyt kątowy (UK) / Angle holder (UK) / Soporte en ángulo (UK) Uchwyt kątowy (UMW) / Angle holder (UMW) / 2 Soporte en ángulo (UMW) 3 Śruba M6 12 / M6 12 screw / Tornillo M Śruba M6 20 / M6 20 screw / Tornillo M6 20 Nakrętka kwadratowa M6 / M6 square nut / 5 Tuerca cuadrada M6 6 Nakrętka M6 / M6 nut / Tuerca M6 Wkręt samowiercący / Self-drilling screw / 7 Tornillo autoperforante 8 Podkładka M6 / M6 washer / Arandela M6 245

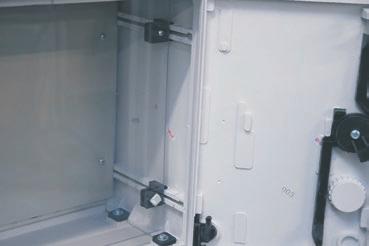

75 Wyposażenie uniwersalne / Universal equipment / Accesorios Przykładowe zastosowania / Application examples / Ejemplos de aplicación * patrz str. 263 / see page 263 / véase la página 263 UMWK maskownica masking plate placa de protección Producent zastrzega sobie prawo wprowadzania zmian technicznych / The producer reserves the right to introduce technical modifications / El fabricante se reserva el derecho a realizar modificaciones técnicas 246
