ZALECENIA do prawidłowego wykonania baz roboczych
|
|
- Małgorzata Mikołajczyk
- 5 lat temu
- Przeglądów:
Transkrypt
1 ZALECENIA do prawidłowego wykonania baz roboczych Poznań, 16 października 2018r. Podstawy prawne: 1. Ustawa z dnia 17 maja 1989r. Prawo geodezyjne i kartograficzne (t.j. Dz.U z późn.zm.) 2. Rozporządzenie Ministra Rozwoju Regionalnego i Budownictwa z dn. 29 marca 2001r. w sprawie ewidencji gruntów i budynków (t.j. Dz.U z późn.zm.) 3. Rozporządzenie Ministra Administracji i Cyfryzacji z dn. 21 października 2015r. w sprawie powiatowej bazy GESUT i krajowej bazy GESUT (Dz.U ) 4. Rozporządzenie Ministra Administracji i Cyfryzacji z dn. 2 listopada 2015 r. w sprawie bazy danych obiektów topograficznych (Dz.U ) Spis treści I. UWAGI OGÓLNE II. EGB III. GESUT IV. BDOT 500 V. ZASIĘG ZASOBU GEODEZYJNEGO VI. SZKICE I UWAGI OGÓLNE 1. Nazwa pliku przekazywanego do PODGIK w formacie giv: GKG.GZ.4071.xxxxx.2018.Obręb.giv Dla dużych robót (ulicówki) przebiegających przez kilka obrębów należy przekazywać bazę roboczą dla każdego obrębu osobno. 2. Pliki z bazą roboczą GIV powinny być składane w aktualnej wersji GI Mapa. Wykonawca powinien podzielić plik wsadowy dla dużych robót (ulicówki) na plik wsadowy z danymi: - EGB (GKG.GZ.4071.xxxxx.2018.Obręb_EGB.giv) - GESUT (GKG.GZ.4071.xxxxx.2018.Obręb_GESUT.giv) - BDOT (GKG.GZ.4071.xxxxx.2018.Obręb_BDOT.giv) -GOSZZG (jeżeli ilość szkiców w operacie przekracza 3 sztuki; GKG.GZ.4071.xxxxx.2018.Obręb_ZASIEG.giv) Przy podziałach Wykonawca dodatkowo dzieli dane. W zależności od wykonywanego asortymentu robót Wykonawca przekazuje dane dotyczące zmiany istniejących punktów 1 S t r o n a
2 granicznych działki, aktualizacji mapy zasadniczej oraz przekazuje dane z obiektami ewidencyjnymi projektowanymi. W pliku wsadowym dotyczącym zmiany punktów granicznych Wykonawca aktualizuje współrzędne punktów granicznych oraz atrybuty punktów granicznych (ZRD źródło danych o położeniu punktu granicznego; BPP błąd średni położenia punktu granicznego względem osnowy geodezyjnej 1 klasy; STB kod stabilizacji punktu granicznego; Punkt granicy spornej (0 nie, 1-tak, lub wybrać jeden z atrybutów specjalnych Voidable)- (GKG.GZ.4071.xxxxx.2018.Obręb_PRZYJ_GRAN.giv) W pliku wsadowym dotyczącym aktualizacji mapy zasadniczej do projektu podziału Wykonawca przekazuje obiekty nowe, zmodyfikowane i usunięte (np. budynek, klasoużytek, itp ) - (GKG.GZ.4071.xxxxx.2018.Obręb_AKTUAL.giv) W pliku wsadowym dotyczącym obiektów projektowanych Wykonawca przekazuje projektowane punkty graniczne definiując je na obiekcie GPPPGD, projektowane działki na obiekcie GPSDZI - (GKG.GZ.4071.xxxxx.2018.Obręb_PROJ_PODZ.giv) Użytki W przypadku skomplikowanych modyfikacji dotyczących użytków gruntowych i konturów klasyfikacyjnych Wykonawca przekazuje zmodyfikowane użytki gruntowe i kontury klasyfikacyjne w dodatkowym pliku i punkty robocze, na których mają być oparte w/w (GKG.GZ.4071.xxxxx.2018.Obręb_AKTUAL_UZYTKI.giv) 3. Wszystkie obiekty powierzchniowe i liniowe Wykonawca definiuje na punktach GSPPRB za wyjątkiem przewodów podziemnych, które poza punktami roboczymi Wykonawca definiuje na urządzeniach (studzienkach, innych urządzeniach technicznych, zmiany cech przewodów, itd.) 4. Wykonawca uzupełnia w rekordzie każdego obiektu punktowego pole Numer zgodnie z numerem pikiety na szkicu polowym. 5. Wykonawca uzupełnia atrybut data pozyskania danych. 6. Wykonawca nie modyfikuje ani nie wprowadza: punktów osnów geodezyjnych, danych adresowych, miejscowości, ulic. 7. Aktualizacja następuje w celu: 1) Zastąpienia danych niezgodnych ze stanem faktycznym lub obowiązującymi standardami technicznymi odpowiednimi danymi zgodnymi ze stanem faktycznym lub obowiązującymi standardami technicznymi; 2) ujawnienia nowych danych; 3) wyeliminowania danych błędnych. 8. Relacje. Przy wprowadzaniu danych Wykonawca powinien zdefiniować następujące relacje: a. Obiekty bloki budynków GESBLO, GESBPD, GESBNZ, GESBZN, GESBPB, GESBLI wchodzą w relacje z obiektem budynek 2 S t r o n a
3 b. Obiekty trwale związane z budynkami (GESBTO, GESIWP, GESSCH, GESIPD, i inne) muszą być połączone relacyjnie z budynkiem c. Punkty wysokości sieci z urządzeniami lub z obudową lub z siecią d. Punkty wysokości sieci z włazami, tylko gdy brak urządzeń podziemnych (należy pamiętać, że dla włazu występuje tylko rzędna górna) e. Włazy z komorami i studzienkami f. Inne urządzenia techniczne bez symbolu z komorami, słupami i masztami, włazami 9. Dla obiektów BDSOG, Wykonawca w pliku przekazywanym do PODGiK umieszcza również obiekty GSPPRB Punkt roboczy. Należy uzupełnić atrybuty: Numer (oznaczenie punktu osnowy), Id zgłoszenia lub KERG, Źródło pozyskania danych, współrzędne. Aktualizacji w zakresie bazy danych dla obiektów BDSOG dokona operator PODGiK 10. Obiekty bazy danych GESUT i BDOT500 na terenach zamkniętych Art. 4 ust. 2 ustawy Prawo Geodezyjne i Kartograficzne: Dla terenów zamkniętych, zamiast mapy zasadniczej, sporządza się odrębne mapy zawierające w swojej treści również sieć podziemnego uzbrojenia terenu. Oznacza to, że Wykonawca dla terenów zamkniętych NIE pozyskuje danych GESUT i BDOT, a jeżeli istniejące obiekty przebiegają przez teren zamknięty, należy je pozyskać wyłącznie do granicy tego terenu. II EGB 1. W przypadku gdy prostokątne rzuty na płaszczyznę poziomą zewnętrznych ścian kondygnacji nadziemnych lub podziemnych budynku nie pokrywają się z konturem budynku, albo gdy sąsiadujące budynki połączone są łącznikami nadziemnymi lub podziemnymi, kondygnacje te oraz łączniki wyróżnia się w bazie danych ewidencyjnych za pomocą numerycznego opisu jako bloki budynku. Obiekty budynek należy definiować zgodnie z zasadami ujętymi w rozporządzeniu w sprawie bazy danych obiektów topograficznych oraz mapy zasadniczej, np. w przypadku wyodrębnienia części budynku ze względu na liczbę kondygnacji należy zdefiniować bloki budynku GESBLO i przyłączyć je relacyjnie do obiektu GESBZO. Do obiektu GESBZO dołączamy relacyjnie: Bloki budynków tj.: GESBLO - Kondygnacje nadziemne, GESBPD - Kondygnacje podziemne, GESBNZ - Łącznik, GESBZN - Nawis, GESBPB - Przejazd przez budynek, GESBLI - Inny blok. W atrybutach obiektów blok budynku Wykonawca uzupełnia atrybuty (np. liczbę kondygnacji). Inne przypadki definiowania budynków i obiektów związanych z budynkami: - Budynek z nawisem na podporach (należy definiować GESBZO, osobno GESBZN - Nawis nie w obrysie budynku Nawis uzupełnić atrybutami Numer najwyższej kondygnacji oraz Numer najniższej kondygnacji) - Budynek z nawisem na podporach lub bez podpór, gdzie nawis jest kontynuacją dachu (należy zdefiniować GESBZO, osobno GESBZN - Nawis nie w obrysie budynku Nawis uzupełnić atrybutami Numer najwyższej kondygnacji oraz Numer najniższej kondygnacji w liczbie kondygnacji wybrać nie stosuje się ) 3 S t r o n a
4 - Budynek z zadaszeniem lub podcieniem (konieczna informacja na szkicu) należy definiować GESBZO (budynek) oraz GESBWG (weranda, ganek) 2. Na podstawie szkicu tyczenia Wykonawca wprowadza do bazy budynek GESBZO, dołączając wykaz zmian budynkowych (w atrybucie Status budynku należy wpisać 2 w budowie). Jeżeli tyczenie nastąpiło w wyniku pomiaru na granice działki źródło pozyskania danych powinno być M - pomiar w oparciu o elementy mapy. 3. W przypadku stwierdzenia braku budynków w terenie należy je usunąć z bazy. Jeżeli istniejący budynek został zmieniony, należy go zmodyfikować. Wyjątek stanowi sytuacja, w której Wykonawca posiada informację, że stary budynek uległ wyburzeniu, a na jego miejscu wybudowano nowy. 4. W przypadku gdy w bazie danych figuruje budynek GESBNE zawierający informację o liczbie kondygnacji i powierzchni zabudowy należy umieścić tę informację w wykazie zmian danych dotyczących budynku zarówno w stanie dotychczasowym jak i w stanie nowym. 5. Nie należy wprowadzać do bazy budynku w ruinie. Ruiną może być tylko obiekt zabytkowy. 6. Nie należy wprowadzać do bazy fundamentów, tylko budynek w budowie, należy dołączyć wykaz zmian budynkowych. 7. Wykonawca jest zobowiązany na szkicu rozróżnić nawis od zadaszenia. W przypadku nawisu podać liczbę kondygnacji. 8. Wiaty wykazywane w ewidencji Wykonawca wprowadza na obiekcie GESBZO - w atrybucie Czy wiata wpisujemy 1 tak 9. Jeżeli w operacie Wykonawca tylko potwierdza prawidłowość uzupełnienia atrybutów w punktach granicznych nie należy zmieniać Id zgłoszenia lub KERG, atrybuty punktów granicznych zostały zatwierdzone decyzją podziałową powstałą na podstawie operatu prawnego przyjętego do zasobu w ramach danego Id zgłoszenia lub KERG. 10. Jeżeli następuje zmiana choćby jednego atrybutu punktu granicznego należy zmienić Id zgłoszenia lub KERG 11. W przypadku modyfikacji punktów granicznych należy również uzupełnić atrybut Punkt granicy spornej (0 nie, 1-tak lub wybrać jeden z atrybutów specjalnych Voidable) 12. W przypadku zmiany punktów granicznych w wyniku pomiaru z większą dokładnością oraz ujawnienia w bazie danych nowej powierzchni działki należy zmienić Id zgłoszenia lub KERG w atrybucie obiektu GESDZI 13. Ze względu na obowiązek wykazywania w operacie ewidencyjnym dla punktu granicznego uprzednio nieutrwalonego istniejącej na gruncie stabilizacji, Wykonawca w roboczej bazie danych w atrybucie Uwagi opisuje sposób stabilizacji punktu granicznego oraz wpisuje informację o braku w państwowym zasobie geodezyjnym i kartograficznym dokumentacji, na 4 S t r o n a
5 podstawie której wykonana została stabilizacja tego punktu (np.:stb=3, STB=4, itd ; brak w PODGIK dokumentacji) 14. Atrybuty dotyczące budynków Wykonawca powinien uzupełnić znane atrybuty budynku znajdujące się w dołączonym uzupełnionym przez Wykonawcę wykazie zmian danych ewidencyjnych dotyczących budynku 15. Jeżeli Wykonawca zakłada uproszczoną kartotekę dla budynku GESBNE - Budynek nieuwidoczniony w EGB zmienia budynek na GESBZO Budynek, należy zmienić atrybut Id zgłoszenia lub KERG III GESUT 1. Obiekty liniowe i powierzchniowe GESUT Wykonawca definiuje na punktach roboczych GSPPRB oraz na urządzeniach dostępnych dla danej branży w tabelach aplikacji Geo-Info. 2. Rzędne wysokościowe Wykonawca definiuje jako nowe niezależne obiekty (punkt pomiaru wysokości danej sieci) określając jego geometrię poprzez skopiowanie z punktu roboczego oraz dopinając go w relacjach do przewodu lub rury ochronnej lub innego urządzenia (studzienki, włazy, zawory, zasuwy ). 3. Wykonawca definiuje włazy jeżeli nie są położone centrycznie do studzienki. Włazy o średnicy do 0.75 m wprowadzamy jako punkt, powyżej 0.75 m właz wprowadzamy jako obiekt powierzchniowy. 4. Wprowadzanie studzienek - jeżeli studzienka pokrywa się z włazem i wymiary nie przekraczają 0.75 m do bazy Wykonawca wprowadza tylko studzienkę - jeżeli studzienka nie pokrywa się z włazem i wymiary nie przekraczają 0.75 m do bazy Wykonawca wprowadza studzienkę i właz - jeżeli geometria studzienki i włazu jest taka sama, a średnica studzienki jest większa od 0.75 m Wykonawca wprowadza studzienkę powierzchniową, centrycznie właz i GUPKUB - Inne urządzenie techniczne bez symbolu - jeżeli średnica studzienki przekracza 0.75 m, a geometria włazu różni się od geometrii studzienki lub leży niecentrycznie, Wykonawca wprowadza komorę powierzchniową oraz właz i GUPKUB - Inne urządzenie techniczne bez symbolu Jeżeli wymiary włazu przekraczają 0.75 m Wykonawca wprowadza go powierzchnią. 5. Wykonawca usuwa opisy literowe do studzienek jeśli jest armatura naziemna. 6. Średnica nominalna to największa wartość podawana na szkicu (powyżej wartości 0.75 m przewód narysuje się obrysem); przy przewodach rurowych w, k, g, c Wykonawca podaje średnicę nominalną. 7. Jeśli Wykonawca definiuje przewód elektroenergetyczny i jest to przewód oświetleniowy, to taka informacja powinna być podana na szkicu. W takim przypadku przy wprowadzaniu przewodu oświetleniowego Wykonawca uzupełnia atrybut oświetleniowy na tak. 5 S t r o n a
6 8. Należy uzupełnić atrybut wiązka - tak aby prawidłowo wyświetlała się ilość przewodów i wpisać ilość przewodów. 9. Dla przewodów energetycznych i telekomunikacyjnych jeśli liczba przewodów jest = 1 to należy uzupełnić tylko atrybut wiązka przewodów = nie, (nie uzupełniać atrybutu liczba przewodów) 10. Przewody teletechniczne, telewizyjne, internetowe, telefoniczne, Wykonawca definiuje przewodem telekomunikacyjnym - GULTPR (w uwagach uszczegółowienie np.: tv, internet, ). Punkty dla tych sieci analogicznie Wykonawca definiuje z tablicy urządzenie techniczne telekomunikacyjne. 11. Jeżeli przewód telekomunikacyjny biegnie w rurze ochronnej oraz dodatkowo w kanalizacji kablowej to Wykonawca wprowadza do bazy 3 obiekty - GULTOR - Rura ochronna, GULTOK - Kanalizacja kablowa, GULTPR - Przewód telekomunikacyjny. 12. Wykonawca definiuje wszystkie rury ochronne GULEOR, a punkty pomiaru wysokości należy dopiąć relacyjnie do rury ochronnej. 13. Uziemienie Wykonawca definiuje przewodem sieci innej GULIPR (w uwagach należy wpisać uziemienie ). 14. Trójniki należy stosować tylko dla trójników zaślepionych. 15. Jeżeli w wyniku prac terenowych Wykonawca pozyska informację o statusie przewodu jako nieczynny, koniecznym jest zmiana statusu na nieczynny również dla armatury związanej z tym przewodem. 16. Przydomowe oczyszczalnie ścieków Wykonawca definiuje jako zbiornik GUSKZB, należy zaznaczyć na szkicu czy to oczyszczalnia czy szambo. 17. Szamba na posesjach Wykonawca definiuje jako GUPKOL,, należy zaznaczyć na szkicu czy to oczyszczalnia czy szambo. 18. Złącze kablowe Wykonawca definiuje tylko dla przewodów telekomunikacyjnych, dla których atrybut rodzaj przewodu przyjmuje wartość ŚWIATŁOWÓD. 19. Słupy i latarnie definiujemy w następujący sposób: a. Słup, wieża lub maszt-gupisl, jeśli jest to tylko latarnia (bez przewodów napowietrznych); atrybut rodzaj słupa - maszt oświetleniowy, atrybut latarnia nie uzupełniać definiuje oświetlenie tylko przy dużych obiektach np. przy stadionach (6 wąsów) b. Słup, wieża lub maszt-gupisl, jeśli jest to słup z przewodami napowietrznymi lub bez przewodów i latarnią; atrybut rodzaj słupa - słup, latarnia - TAK (narysują się 4 wąsy) c. Słup, wieża lub maszt-gupisl, jeśli jest to iluminacja świetlna w chodniku lub niska lampa; atrybut rodzaj słupa latarnia, atrybut latarnia nie uzupełniać(4 wąsy) 6 S t r o n a
7 20. Obiekt podpory wielosłupowe - należy wprowadzić: - dla obiektów liniowych: obiekt GULISL - Słup łączony; do GULISL należy dołączyć relacyjnie GUPxUB - Inne urządzenie techniczne bez symbolu (wstawiony symetrycznie w środku linii), - dla obiektów powierzchniowych: GUSISL - Słup, wieża lub maszt; dla GUSISL obiektów powierzchniowych w środku ciężkości. Punkt GUPxUB - Inne urządzenie techniczne bez symbolu musi należeć do geometrii osi odcinków przewodów. W szczególnym przypadku, gdy oś przewodu przechodzi przez słupy podpory w punkcie podpory (słupa) wstawiamy punkt graficzny XY i włączamy go do geometrii osi przewodu. Jeśli jest latarnia w słupie "z latarnią" wybrać tak. Przewody średniego napięcia, niskiego napięcia i nieokreślonego, definiujemy tak jak na rysunku 1. Natomiast przewody najwyższego i wysokiego napięcia (dłuższe strzałki) tak jak na rys Przyłącza kanalizacyjne, wodociągowe nie podłączone do sieci miejskiej należy definiować jako lokalne (np. kl160, wl32) 22. Stację transformatorową oraz redukcji gazu Wykonawca definiuje budynkiem GESBZO (gdy posiada kartę lub wykaz zmian budynkowych), następnie należy skopiować jego geometrię do obiektu GUSETS (urządzenia techniczne elektroenergetyczne) lub GUSGGS (urządzenia techniczne gazowe); w środku należy wstawić inne urządzenie techniczne bez symbolu odpowiednie dla danej sieci i dołączyć w relacji ze strukturą. 23. Należy pamiętać o tym, że wejścia przewodów uzbrojenia terenu dochodzące do ściany budynku trzeba obliczyć z przecięcia, a po wprowadzeniu nowych obrysów budynków przesunąć na ścianę budynku. 7 S t r o n a
8 24. Wpusty uliczne Wykonawca definiuje kratką. 25. Definiując przyłącze np.: wodociągowe, gazowe, i inne należy uwzględnić następujące przypadki: a) z danych pomiarowych wynika, że przyłącze nie dochodzi do przewodu głównego, który wprowadzono do bazy z danych analitycznych, a odległość jest < od 0.50m należy wtedy dopiąć przyłącze do przewodu głównego. b) jeżeli odległość jest > 0.50m należy zostawić przyłącze nie włączone do przewodu głównego, jeżeli pomiar jest wykonywany za pomocą wykrywacza przewodów, jeżeli Wykonawca dokonuje pomiaru w odkrywce powinien dołączyć przyłącze do sieci głównej. 26. Przy wprowadzaniu przewodów podziemnych obligatoryjnie Wykonawca definiuje funkcję przewodu: przesyłowy, rozdzielczy, przyłącze, inny. 27. Przewody o tej samej wartości atrybutu Funkcja przewodu mogą łączyć się wyłącznie w punkcie węzłowym. Punktem węzłowym może być wyłącznie punkt początkowy lub końcowy Przewodu. Zaleca się, aby punkt początkowy i końcowy geometrii Przewodu był zawsze Obiekt punktowy (obiekt z rekordem), a nigdy Punkt XY (wierzchołek reprezentowany tylko przez same współrzędne). 28. Zmiana wartości atrybutów: źródło (metoda pozyskania danych), istnienie (istniejący, projektowany, w budowie), eksploatacja (status przewodu), funkcja przewodu, przebieg, średnica przewodu, wymiar poziomy przewodu, wymiar pionowy przewodu, wiązka, liczba przewodów, średnica obudowy, wymiar poziomy obudowy, wymiar pionowy obudowy, liczba rur dla fragmentu obiektu wymusza jego segmentację. 29. Przewody sygnalizacyjne Wykonawca definiuje - GULENN - Przewód elektroenergetyczny niskiego napięcia - Oświetlenie 0-Nie 30. Wejścia przewodów do budynków Wykonawca definiuje za pomocą obiektów GSPPRB - Punkt roboczy 31. Reprezentacją geometryczną obiektów: osadnik kanalizacji lokalnej, studnia, studnia głębinowa, studzienka, szafa telekomunikacyjna, szafa elektroenergetyczna, szafa gazowa, właz, zbiornik, złącze kablowe jest punkt lub powierzchnia. 1)punkt, jeżeli wymiary podłużne i poprzeczne są nie większe niż 0,75 m; 2)powierzchnia, jeżeli wymiary podłużne i poprzeczne są większe od 0,75 m 32. Przykładowe uzupełnianie atrybutów w obiektach GESUT - GUPESE - Szafa elektroenergetyczna do wypełnienia: 1. Atrybuty obligatoryjne zaznaczone!, 2. Numer (numer pikiety ze szkicu) 3. Źródło pozyskania danych, 4. Data pozyskania danych, 5. Identyfikator uzgodnienia - numer uzgodnienia lub protokołu powstałego w wyniku przeprowadzonej narady koordynacyjnej (numer ZUDU) np.: GKG.GZ.4091.****.2018; w przypadku gdy Wykonawca nie posiada informacji o atrybucie należy wybrać atrybut nieznany 8 S t r o n a

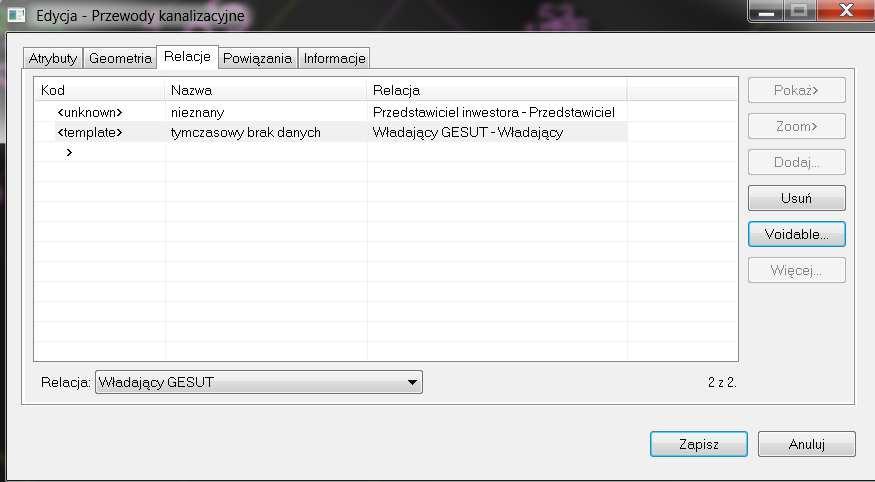

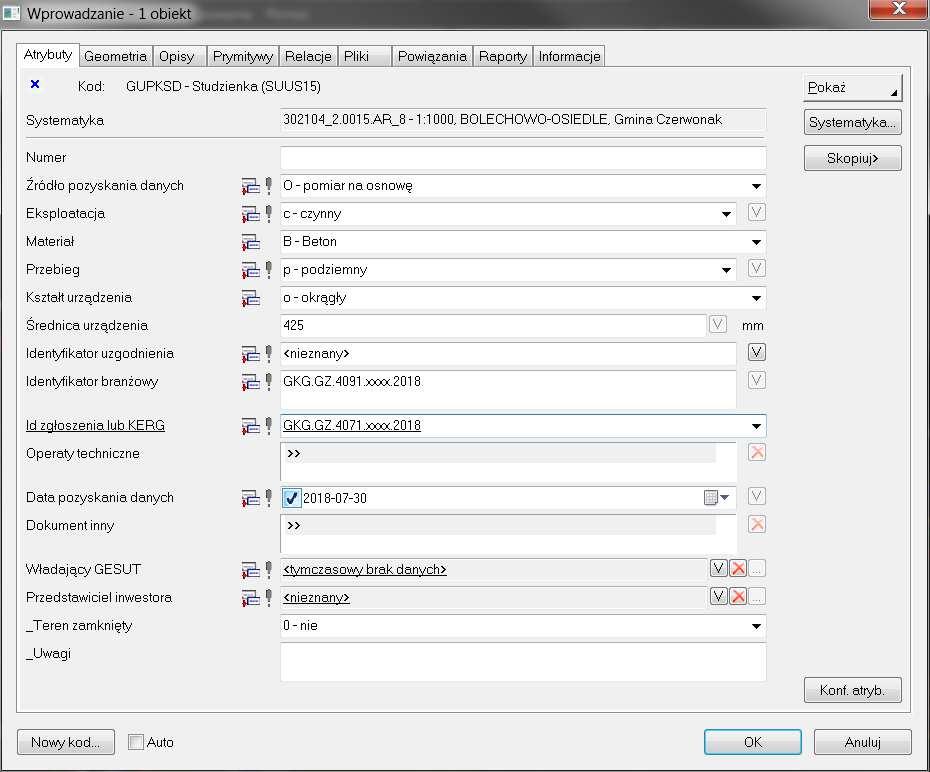

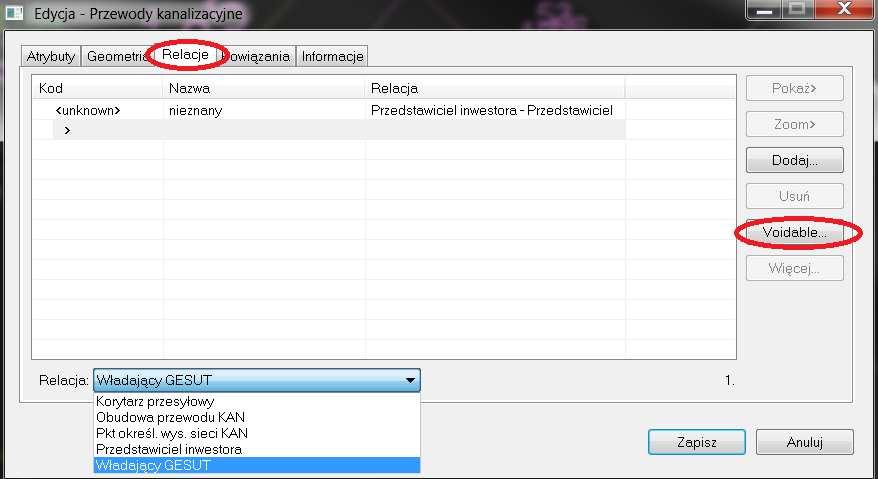

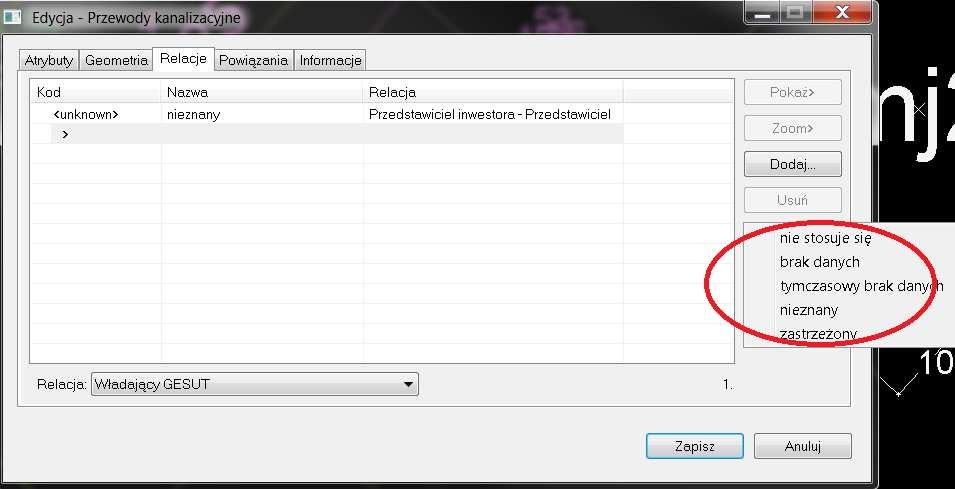

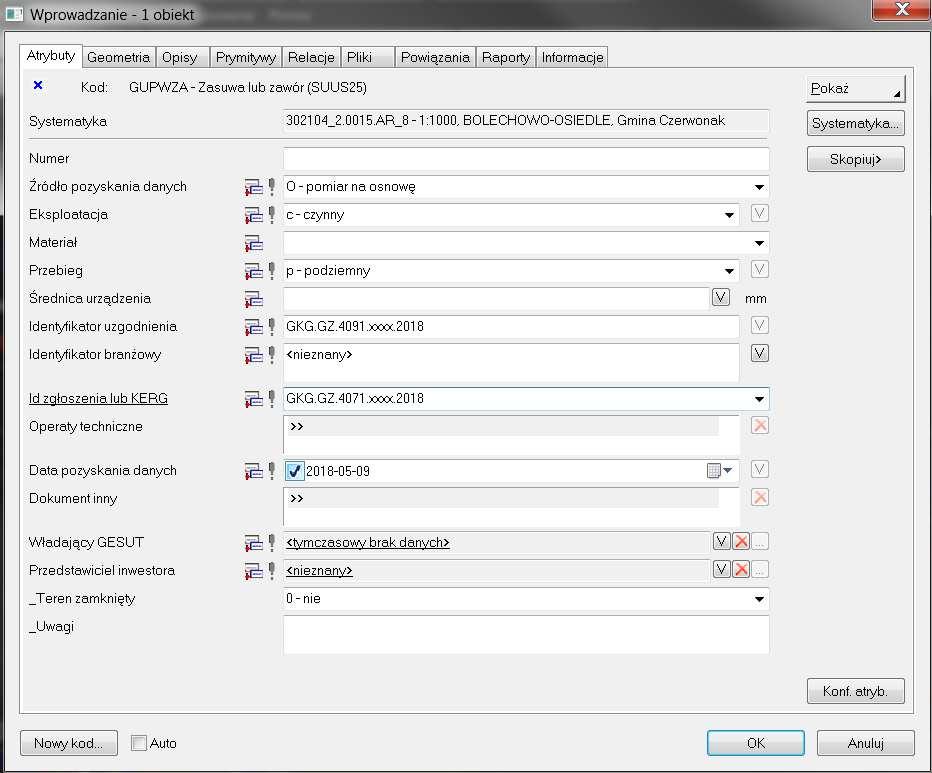

9 6. Atrybuty: Identyfikator branżowy, Władający GESUT, Przedstawiciel inwestora - Wykonawca uzupełnia bezwzględnie przy inwentaryzacji powykonawczej obiektu. Identyfikator branżowy sieci jest identyfikatorem stosowanym przez podmioty, które władają siecią uzbrojenia terenu. Przy braku informacji należy wybrać atrybut nieznany. Władający GESUT podmiot, który włada siecią uzbrojenia terenu, należy wybrać atrybut tymczasowy brak danych, operator PODGIK uzupełni bazę danymi znajdującymi się w bibliotece nazw. Przedstawiciel inwestora inwestor lub projektant wykonujący prace związane z koordynacją usytuowania projektowanych obiektów sieci uzbrojenia terenu. Przy braku informacji należy wybrać atrybut nieznany. GUPKSD Studzienka do wypełnienia: 1. Atrybuty obligatoryjne zaznaczone!, 2. Numer (numer pikiety ze szkicu) 3. Źródło pozyskania danych, 4. Data pozyskania danych, 5. Identyfikator uzgodnienia - numer uzgodnienia lub protokołu powstałego w wyniku przeprowadzonej narady koordynacyjnej (numer ZUDU) np.: GKG.GZ.4091.****.2018; w przypadku gdy Wykonawca nie posiada informacji o atrybucie należy wybrać atrybut nieznany 6. Atrybuty: Identyfikator branżowy, Władający GESUT, Przedstawiciel inwestora - Wykonawca uzupełnia bezwzględnie przy inwentaryzacji powykonawczej obiektu. Identyfikator branżowy sieci jest identyfikatorem stosowanym przez podmioty, które władają siecią uzbrojenia terenu. Przy braku informacji należy wybrać atrybut nieznany. 9 S t r o n a
10 Władający GESUT podmiot, który włada siecią uzbrojenia terenu, należy wybrać atrybut tymczasowy brak danych, operator PODGIK uzupełni bazę danymi znajdującymi się w bibliotece nazw. Przedstawiciel inwestora inwestor lub projektant wykonujący prace związane z koordynacją usytuowania projektowanych obiektów sieci uzbrojenia terenu. Przy braku informacji należy wybrać atrybut nieznany. GUPWZA - Zasuwa lub zawór do wypełnienia: 1. Atrybuty obligatoryjne zaznaczone!, 2. Numer (numer pikiety ze szkicu) 3. Źródło pozyskania danych, 4. Data pozyskania danych, 5. Identyfikator uzgodnienia - numer uzgodnienia lub protokołu powstałego w wyniku przeprowadzonej narady koordynacyjnej (numer ZUDU) np.: GKG.GZ.4091.****.2018; w przypadku gdy Wykonawca nie posiada informacji o atrybucie należy wybrać atrybut nieznany 6. Atrybuty: Identyfikator branżowy, Władający GESUT, Przedstawiciel inwestora - Wykonawca uzupełnia bezwzględnie przy inwentaryzacji powykonawczej obiektu. 10 S t r o n a
11 Identyfikator branżowy sieci jest identyfikatorem stosowanym przez podmioty, które władają siecią uzbrojenia terenu. Przy braku informacji należy wybrać atrybut nieznany. Władający GESUT podmiot, który włada siecią uzbrojenia terenu, należy wybrać atrybut tymczasowy brak danych, operator PODGIK uzupełni bazę danymi znajdującymi się w bibliotece nazw. Przedstawiciel inwestora inwestor lub projektant wykonujący prace związane z koordynacją usytuowania projektowanych obiektów sieci uzbrojenia terenu. Przy braku informacji należy wybrać atrybut nieznany. GUPWSH - Punkt o określonej wysokości sieci wodociągowej do wypełnienia: 1. Atrybuty obligatoryjne zaznaczone!, 2. Numer (numer pikiety ze szkicu) 3. Źródło pozyskania danych, 4. Rzędna górna 5. Rzędna dolna 6. Data pozyskania danych, 7. Identyfikator uzgodnienia, Identyfikator branżowy, Władający GESUT, Przedstawiciel inwestora - Wykonawca uzupełnia atrybuty nie stosuje się. 11 S t r o n a

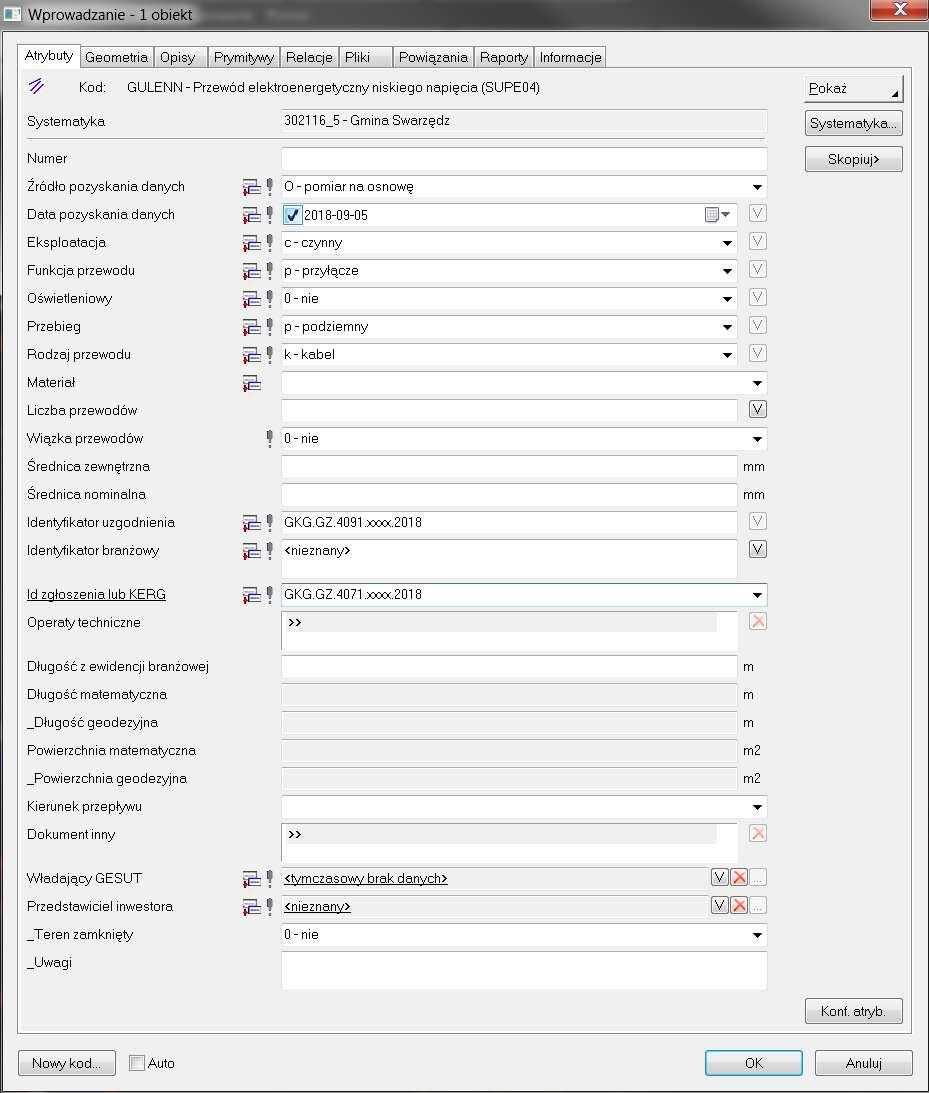

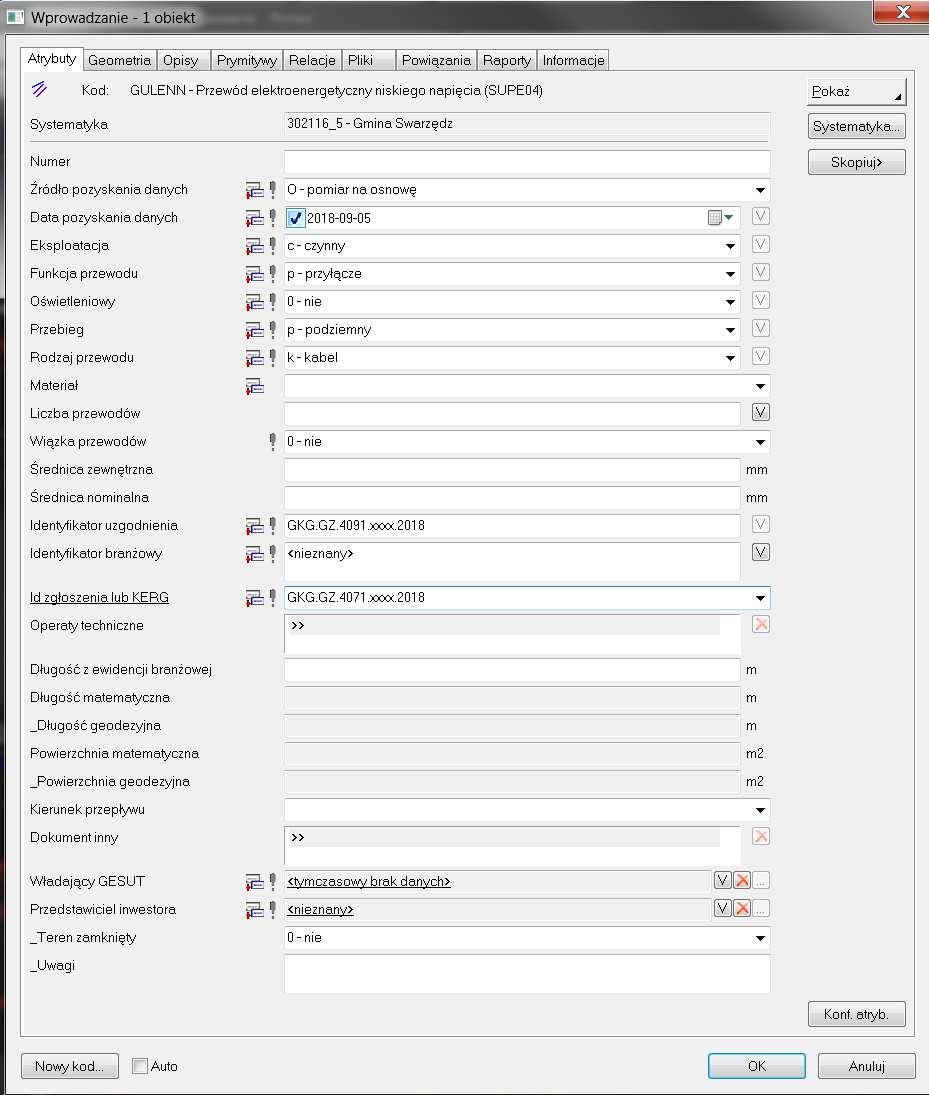

12 GULENN - Przewód elektroenergetyczny niskiego napięcia do wypełnienia: 1. Atrybuty obligatoryjne zaznaczone!, 2. Źródło pozyskania danych, 3. Data pozyskania danych, 4. Identyfikator uzgodnienia - numer uzgodnienia lub protokołu powstałego w wyniku przeprowadzonej narady koordynacyjnej (numer ZUDU) np.: GKG.GZ.4091.****.2018; w przypadku gdy Wykonawca nie posiada informacji o atrybucie należy wybrać atrybut nieznany 5. Atrybuty: Identyfikator branżowy, Władający GESUT, Przedstawiciel inwestora - Wykonawca uzupełnia bezwzględnie przy inwentaryzacji powykonawczej obiektu. Identyfikator branżowy sieci jest identyfikatorem stosowanym przez podmioty, które władają siecią uzbrojenia terenu. Przy braku informacji należy wybrać atrybut nieznany. Władający GESUT podmiot, który włada siecią uzbrojenia terenu, należy wybrać atrybut tymczasowy brak danych, operator PODGIK uzupełni bazę danymi znajdującymi się w bibliotece nazw. 12 S t r o n a
13 Przedstawiciel inwestora inwestor lub projektant wykonujący prace związane z koordynacją usytuowania projektowanych obiektów sieci uzbrojenia terenu. Przy braku informacji należy wybrać atrybut nieznany. GULWOP - Przewód wodociągowy ogólny do wypełnienia: 1. Atrybuty obligatoryjne zaznaczone!, 2. Źródło pozyskania danych, 13 S t r o n a
14 3. Data pozyskania danych, 4. Identyfikator uzgodnienia - numer uzgodnienia lub protokołu powstałego w wyniku przeprowadzonej narady koordynacyjnej (numer ZUDU) np.: GKG.GZ.4091.****.2018; w przypadku gdy Wykonawca nie posiada informacji o atrybucie należy wybrać atrybut nieznany 5. Atrybuty: Identyfikator branżowy, Władający GESUT, Przedstawiciel inwestora - Wykonawca uzupełnia bezwzględnie przy inwentaryzacji powykonawczej obiektu. Identyfikator branżowy sieci jest identyfikatorem stosowanym przez podmioty, które władają siecią uzbrojenia terenu. Przy braku informacji należy wybrać atrybut nieznany. Władający GESUT podmiot, który włada siecią uzbrojenia terenu, należy wybrać atrybut tymczasowy brak danych, operator PODGIK uzupełni bazę danymi znajdującymi się w bibliotece nazw. Przedstawiciel inwestora inwestor lub projektant wykonujący prace związane z koordynacją usytuowania projektowanych obiektów sieci uzbrojenia terenu. Przy braku informacji należy wybrać atrybut nieznany. 14 S t r o n a

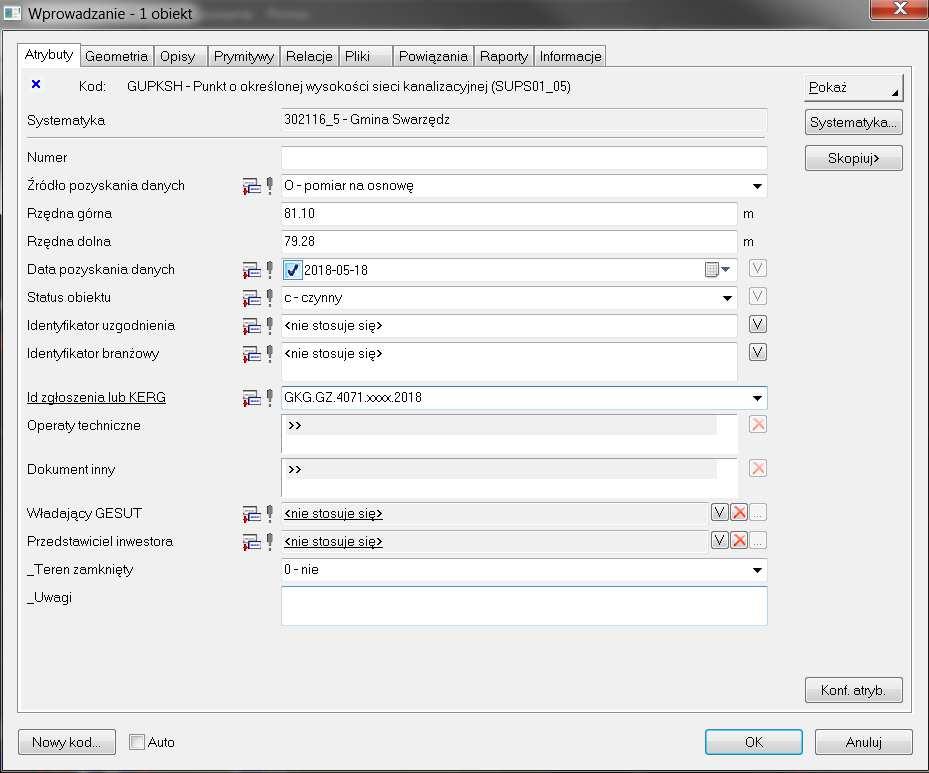

15 33. Punkty wysokości GESUT - Punkty o określonej wysokości GESUT Wykonawca uzupełnia bazę i szkic danymi z pomiaru punktu o określonej wysokości GESUT: wysokość dołu urządzenia w polu Rzędna dolna, wysokość góry urządzenia w polu Rzędna góry. W przypadku pomiaru kabli Wykonawca dokonuje pomiaru tylko góry przewodu należy wówczas uzupełnić atrybut Rzędna górna. W przypadku pomiaru rury Wykonawca powinien wskazać czy została pomierzona rzędna górna czy dolna urządzenia i pokazać to na szkicu i w bazie. 15 S t r o n a
16 Wykonawca nie podaje wysokości terenu przy inwentaryzacji powykonawczej w obiektach wysokościowych GESUT, może ją podać jako punkty wysokościowe z tablicy : PUNKTY O OKREŚLONEJ WYSOKOŚCI 34. Przykłady modyfikacji przewodów 1. Przewody Kanalizacja lokalna było: Kanalizacja lokalna została włączona w sanitarną powinno być: Kanalizację lokalną należy zmodyfikować, zmienić atrybuty: Id zgłoszenia lub KERG, Data pozyskania danych; Funkcja przewodu: i - inny Kanalizacja sanitarna nowy obiekt 2. Pomiar przyłącza ks od studzienki do budynku Było: Powinno być: Od studzienki do budynku powstaje nowe przyłącze z atrybutami uzupełnionymi na podstawie operatu 16 S t r o n a
17 3. Przyłącze istniało, ale Wykonawca pomierzył je powtórnie i ma inny przebieg: Było: Powinno być: Istniejącą kanalizację sanitarną należy zmodyfikować, zmienić atrybuty: Id zgłoszenia lub KERG, Data pozyskania danych oraz uzupełnić pozostałe wymagane atrybuty 4. Przyłącze energetyczne zakończone na latarni, pomierzono kolejną latarnie i przedłużono przewód Było: Powinno być: Istniejący przewód energetyczny należy zmodyfikować, zmienić atrybuty: Id zgłoszenia lub KERG, Data pozyskania danych oraz uzupełnić pozostałe wymagane atrybuty 17 S t r o n a
18 35. Jeżeli Wykonawca włącza się nowym przewodem do sieci istniejącej nie należy zmieniać jej Id zgłoszenia lub KERG 36. Dla przewodów energetycznych i telekomunikacyjnych jeśli liczba przewodów jest = 1 to należy uzupełnić tylko atrybut wiązka przewodów = nie. 37. Przewody energetyczne: najwyższego napięcia WW od 145 kv do 750 kv włącznie, wysokiego napięcia - W od 45 kv do 145 kv włącznie, średniego napięcia S od 1kV do 45 kv włącznie, niskiego napięcia N od 0.4 kv do 1 kv włącznie 38. Przewody gazowe wysokiego ciśnienia - od 1,6 MPa, podwyższonego średniego ciśnienia od 0,5 MPa do 1,6 Mpa włącznie, średniego ciśnienia od 10,0 kpa do 0,5 Mpa włącznie, niskiego ciśnienia - do 10,0 kpa włącznie 39. Segmentacja przewodów przyłącza nie segmentują przewodów rozdzielczych i przesyłowych; przewód rozdzielczy nie segmentuje przewodu przesyłowego; przyłącze segmentuje przyłącze Atrybut funkcja przewodu przyjmuje wartości zgodnie ze słownikiem GES_Funkcja jako przesyłowy lub rozdzielczy na podstawie informacji pozyskanych od podmiotów władających sieciami uzbrojenia terenu, jeżeli informację taką posiadają. 3. Atrybut funkcja przewodu przyjmuje wartości zgodnie ze słownikiem GES_Funkcja jako przyłącze na podstawie materiałów, o których mowa w art. 28 ustawy. Rozporządzenie Ministra Administracji i Cyfryzacji z dn. 21 października 2015r. w sprawie powiatowej bazy GESUT i krajowej bazy GESUT (Dz.U ) 41. Wartość atrybutu Funkcja przewodu przyjmuje następujące wartości: przesyłowy wartość może być ustalona tylko na podstawie informacji pozyskanych od podmiotów władających sieciami, rozdzielczy sieci położone najczęściej w ulicy, przyłącze - rozprowadzające do poszczególnych odbiorców, inny przewody lokalne nie podłączone do sieci ogólnej (np. podłączenie szamba, woda ze studni w podwórzu, przewód energetyczny między budynkami itp.). 42. Jeżeli Wykonawca wprowadza GULEJN - Przewód elektroenergetyczny najwyższego napięcia, to atrybut funkcja przyjmuje zawsze wartość przesyłowy 43. Kable teletechniczne, telemetryczne, telewizji kablowej i monitoringu Wykonawca wprowadza jako przewody telekomunikacyjne. 44. Wykonawca uzupełnia bazę o dane dotyczące obiektów GESUT: kształt, średnica, materiał: studni, włazów, a także wymiary innych urządzeń związanych z sieciami uzbrojenia terenu 45. Dla obiektów GESUT Wykonawca uzupełnia atrybuty Władający GESUT oraz Przedstawiciel inwestora. W programie Delta należy przejść do zakładki Relacje, wybrać Relacja Władający GESUT, następnie Voidable - tymczasowy brak danych, zapisz. Tak samo należy postępować w przypadku atrybutu Przedstawiciel inwestora, z tablicy atrybutów specjalnych należy wybrać - nieznany 18 S t r o n a
19 19 S t r o n a

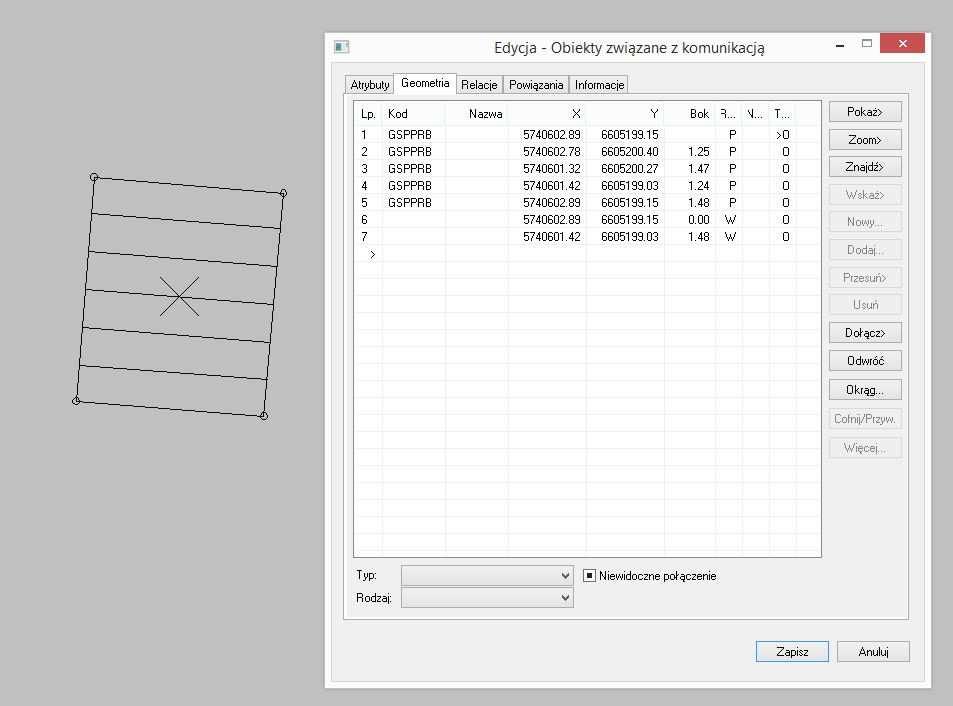

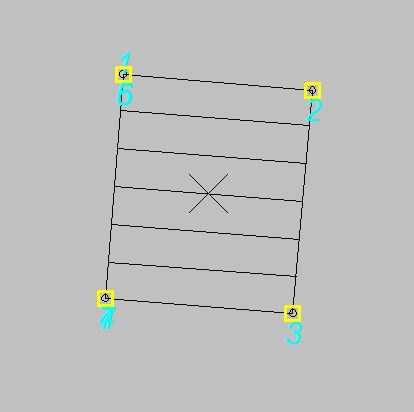

20 IV BDOT Granice obiektów: woda płynąca, woda stojąca, w przypadku położenia linii brzegowej w odległości nie większej niż 0.50 m od granicy działki ewidencyjnej lub konturu użytku gruntowego, należy przyjąć zgodnie z granicą w bazie danych EGiB. 2. Rów melioracyjny, rów przydrożny jest powierzchnia lub linia, gdy szerokość koryta jest nie większa niż 0.50 m. W przypadku położenia krawędzi obiektów klasy PTRW: rów przydrożny, rów melioracyjny, obszar objęty drenowaniem w odległości nie większej niż 0.30 m od granicy działki ewidencyjnej lub konturu użytku gruntowego krawędź należy przyjąć zgodnie z granicą w bazie danych EGiB. 3. Reprezentacją geometryczną obiektów: teren leśny, zadrzewiony lub zakrzewiony jest powierzchnia. W przypadku położenia krawędzi obiektów klasy PTTL w odległości nie większej niż 0.50 m od granicy działki ewidencyjnej lub konturu użytku gruntowego krawędź należy przyjąć zgodnie z granicą w bazie danych EGiB. 4. Reprezentacją geometryczną obiektów: teren upraw trwałych i trawnik jest powierzchnia. 5. Obiektem ogród działkowy pozyskuje się w szczególności rodzinne ogrody działkowe lub pracownicze ogrody działkowe. Na obszarze obiektu ogród działkowy pozyskuje się obiekty przyrodnicze, dla których atrybut pomnik przyrody przyjmuje wartość tak. W przypadku położenia krawędzi obiektu teren upraw trwałych i trawnik: uprawa sadownicza w odległości nie większej niż 0.50 m od granicy działki ewidencyjnej lub konturu użytku gruntowego sady krawędź należy przyjąć zgodnie z granicą w bazie danych EGiB. 6. Obiektem plac sportowy, pozyskuje się w szczególności boiska oraz place przeznaczone do uprawiania równocześnie kilku dyscyplin. 20 S t r o n a
21 7. Obiektem kort tenisowy lub bieżnia pozyskuje się wyłącznie wolnostojące korty tenisowe lub bieżnie, nie występujące w obrębie placów sportowych. 8. Atrybut rodzaj zadaszenia przyjmuje wartości zgodnie ze słownikiem BDZ. Rodzaj Zadasz (odkryty lub pod czaszą). Atrybut ten dotyczy obiektów: basen, kort tenisowy. 9. Reprezentacją geometryczną zbiorników technicznych jest powierzchnia. Obiekty zbiornik techniczny pozyskuje się tylko obiekty trwale związane z gruntem, wprowadzając obrys podmurówki. W przypadku braku widocznej podmurówki znajdującej się pod ziemią, obrysem nanosi się rzut poziomy na płaszczyznę. Do zbiorników technicznych pozyskuje się obiekty: zbiornik na materiały sypkie o poj. powyżej 30m 3 i wysokości powyżej 4.5 m. zbiornik na materiały sypkie pozyskuje się w szczególności: zbiornik na zboże, paszę, cement. zbiornik na ciecz, zbiornik na ciecz pozyskuje się w szczególności: zbiornik do przechowywania wody pitnej, przemysłowej i przeciwpożarowej, a także substancji trujących, żrących i innych substancji chemicznych. inny zbiornik techniczny pozyskuje się w szczególności: zbiornik na płynne odchody zwierzęce i płynne produkty pofermentacyjne, silos na kiszonkę. Informację na temat danych obiektu Wykonawca umieszcza w sprawozdaniu technicznym. 10. Schody w ciągu komunikacyjnym GSSSCH - Schody w ciągu komunikacyjnym, schody przy budynkach GESSCH Schody, suwnice, wjazdy dla niepełnosprawnych, należy wprowadzić zawsze obrysem dokładając dodatkowe punkty, które wyznaczą kierunek rysowania stopni (polilinia kierunkowa) bądź kierunek ruchu suwnicy. Rys.: definicja schodów 21 S t r o n a
22 11. Taśmociąg jest linią lub powierzchnią w przypadku, gdy wymiar poprzeczny elementu transportowego jest większy niż 1.0 m. tu również definiujemy polilinię kierunkową, która wyznaczająca kierunek przebiegu taśmociągu. 22 S t r o n a
23 12. Reprezentacją geometryczną obiektów inne urządzenie transportowe jest linia, jeżeli jeden z wymiarów: podłużny lub poprzeczny, jest większy od 0.75 m, powierzchnia, jeżeli wymiary podłużne i poprzeczne są większe od 0.75 m. 13. Obiektem podpora, pozyskuje się podpory związane z obiektami klasy urządzenia transportowe. 14. Reprezentacją geometryczną obiektu klasy inna budowla: podpora jest punkt lub powierzchnia, jeżeli wymiary podłużne i poprzeczne są większe od 0.75 m. 15. Reprezentacją geometryczną obiektów klasy inna budowla: estrada, peron, rampa, śmietnik, trybuna, wiata przystankowa jest zawsze powierzchnia. 16. Wiaty przystankowe należy wprowadzać jako GSSIWP - Wiata przystankowa. 17. Obiekty topograficzne typu: - Obiektem murek oporowy pozyskuje się niewielkie konstrukcje (np. przy budynków). - Obiektem ściana oporowa pozyskuje się konstrukcje, których głównym zadaniem jest podpieranie uskoków gruntów, w szczególności służące do podparcia nasypów drogowych lub kolejowych na zboczach i dojazdach do wiaduktów, podparcia skarp przy wjazdach do tuneli. - Ogrodzenie trwałe, ścianę oporową, murek oporowy, w których pomierzono zewnętrzną krawędź i podano ich szerokość (jest mniejsza od 0.50m) do bazy należy wprowadzić linią. Należy wówczas wyliczyć punkty pokazujące oś symetrii w/w obiektów i na tych punktach oprzeć linię obiektu. Jeśli wymiar poprzeczny jest większy od 0.50 m wówczas do bazy w/w obiekty wprowadzamy jako powierzchnię. Dodatkowo dla ściany oporowej i murku oporowego wprowadzanego jako powierzchnia należy zdefiniować polilinię kierunkową. 18. Reprezentacją geometryczną obiektu klasy inna budowla: przepust jest linia lub powierzchnia, w przypadku, gdy jego wymiar poprzeczny jest większa niż 1.0 m 19. Reprezentacją geometryczną obiektów klasy inne budowle: reklama lub tablica informacyjna inna budowla - punkt, jeżeli wymiary podłużne i poprzeczne są nie większe niż 0.75 m; - linia, jeżeli jeden z wymiarów: podłużny lub poprzeczny, jest większy od 0.75 m; - powierzchnia, jeżeli wymiary podłużne i poprzeczne są większe od 0.75 m. 20. Do klasy obiektów inne budowle pozyskuje się obiekt: reklama lub tablica informacyjna, podświetlony lub posadowiony na podmurówce, wprowadzając obrys podmurówki. Obiektem: reklama lub tablica informacyjna pozyskuje się również bramownice nad drogą, na której umiejscawiane są znaki informacyjne. 21. Obiektem klasy inne budowle: rampa pozyskuje się rampy niezwiązane z budynkiem. 23 S t r o n a

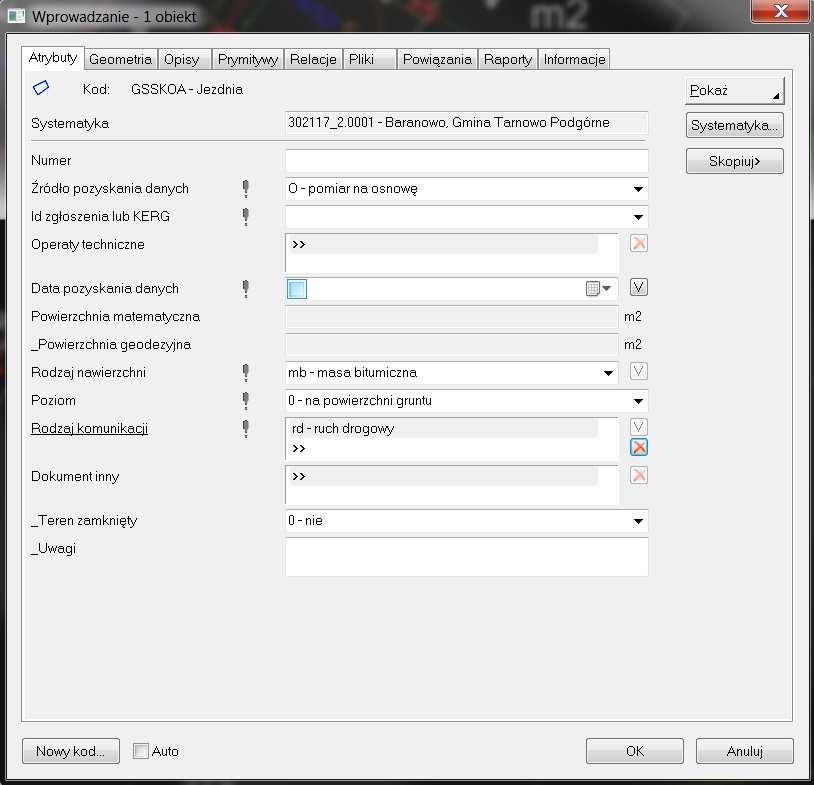

24 22. Obiekt klasy jezdnia pozostaje w relacji topologicznej z obiektem krawężnik. 23. Drogi, jezdnie i ciągi komunikacyjne - GSSKOA Jezdnia (obiekt powierzchniowy, atrybuty obligatoryjne zaznaczone! ) 24 S t r o n a
25 GSSKOD Chodnik obiekt powierzchniowy, atrybuty obligatoryjne zaznaczone! 24. Obiektem plac pozyskuje się w szczególności: place, parkingi naziemne i inne obiekty o podobnym przeznaczeniu. Reprezentacją geometryczną klasy obiektów plac jest powierzchnia. Obiekt plac pozostaje w relacji topologicznej z obiektami krawężnik. 25. Wjazd do posesji należy wprowadzić jezdnią GSSKOA, uzupełniając atrybuty: Poziom, Rodzaj komunikacji, np. ruch drogowy oraz ruch pieszy (jeśli przecina obiekt chodnik) oraz ruch rowerowy (jeśli przecina obiekt typu ścieżka rowerowa), rodzaj nawierzchni oraz wszystkie dotychczas stosowane. Jeśli w obiektach jako źródło pozyskania danych wprowadzamy jako O - pomiar na osnowę obowiązkowo wypełniamy atrybut Data pozyskania danych. 26. Rondo (tylko jezdnia z enklawą w środku) należy wprowadzić osobnym obiektem GSSKOA. Należy rozumieć jako powierzchnię jezdni między wlotami wszystkich jezdni dochodzących a także wjazdy do działek przylegających do jezdni. 25 S t r o n a
26 27. Jezdnie o różnych nawierzchniach należy wprowadzić jako dwa obiekty różniące się rodzajem nawierzchni uzupełniając wymagane atrybuty. 28. Obiektem chodnik pozyskuje się ciąg ruchu, na którym odbywa się wyłącznie ruch pieszy. 29. Reprezentacją geometryczną obiektów związanych z komunikacją: bariera drogowa ochronna, brama, ekran akustyczny, furtka jest zawsze linia. 30. Reprezentacją geometryczną obiektów związanych z komunikacją: schody w ciągu komunikacyjnym jest powierzchnia. Szczegółowy opis wprowadzania schodów w pkt Do klasy obiektów związanych z komunikacją nie pozyskuje się ogrodzeń wewnętrznych na terenach ogrodów działkowych, ogrodów zoologicznych, cmentarzy, zakładów przemysłowych. 32. Ogrodzenie trwałe przerywa się w miejscu położenia obiektów związanych z komunikacją: brama, furtka. 33. Ekran akustyczny GSLKEK pozyskuje się jako linię, będącą osią geometryczną tego obiektu. Bramy i furtki w nim występujące pozyskuje się obiektami związanymi z komunikacją: brama, furtka. 34. Reprezentacją geometryczną klasy obiektów budowla ziemna jest powierzchnia i multipowierzchnia. Reprezentacją geometryczną obiektów budowla ziemna: skarpa nieumocniona, skarpa umocniona, nasyp, wykop, grobla, wał przeciwpowodziowy jest zawsze powierzchnia. Skarpę umocnioną lub nieumocnioną definiujemy na wysokościowych lub punktach roboczych w jednym obiekcie pokazując szczyt skarpy jako 1 krawędź. Rzędne wysokościowe określające wysokości szczytu i podłoża definiujemy z grupy Punkty o określonej wysokości. Rys. definicji skarpy 26 S t r o n a
27 35. Budynki nie ewidencyjne, wiaty nieewidencyjne (wiaty o powierzchni zabudowy do 50 m 2, sytuowane na działce, na której znajduje się budynek mieszkalny, lub przeznaczonej pod budownictwo mieszkaniowe, jeżeli łączna liczba tych wiat nie przekracza dwóch na każde 1000 m 2 powierzchni działki) i inne obiekty nie stanowiące treści mapy ewidencyjnej należy wprowadzić budowlą inną -GSSIIN. 36. Włącznik świateł, parkomat, bankomat, biletomat, klimatyzator należy wprowadzić urządzeniem technicznym sieci specjalnych GUPXUI, wybierając odpowiedni opis. 37. Rzędne wysokości dla terenów urządzonych należy wprowadzić jako obiekt GSPWPS (z dokładnością 0.01 m), inne rzędne terenowe jako GSPWPN (z dokładnością 0.1 m). 38. W rekordzie każdego obiektu punktowego należy uzupełnić pole Numer zgodny z numerem pikiety na szkicu polowym. 39. GSLKRW Krawężnik jeżeli w bazie danych istnieje obiekt, dla którego Wykonawca wykonuje pomiar, należy ten obiekt modyfikować aktualizując atrybuty: Źródło pozyskania danych, Id zgłoszenia lub KERG, Data pozyskania danych; wyjątkiem jest modyfikacja obiektu, który został pozyskany na podstawie np. digitalizacji, w tym przypadku Wykonawca modyfikuje obiekt zostawiając jego atrybuty oraz wprowadza nowy obiekt uzupełniając jego dane na podstawie operatu 40. GSSKOA Jezdnia, GSSKOD - Chodnik - jeżeli w bazie danych istnieje obiekt, dla którego Wykonawca wykonuje pomiar, należy ten obiekt modyfikować aktualizując atrybuty: Źródło pozyskania danych, Id zgłoszenia lub KERG, Data pozyskania danych, Rodzaj nawierzchni, Poziom, Rodzaj komunikacji; wyjątkiem jest modyfikacja obiektu, który został pozyskany na podstawie np. digitalizacji, w tym przypadku Wykonawca modyfikuje obiekt zostawiając jego atrybuty oraz wprowadza nowy obiekt uzupełniając jego dane na podstawie operatu Jeżeli pozyskano informację o obiekcie łączącym istniejące obiekty w BDOT500 lub o obiekcie stanowiącym kontynuację istniejącego obiektu i posiadającym taki sam zestaw atrybutów, należy zmodyfikować przebieg istniejących obiektów uwzględniając geometrię nowego obiektu. 4. Jeżeli pozyskano informację o obiekcie łączącym istniejące obiekty w BDOT500 lub o obiekcie stanowiącym kontynuację istniejącego obiektu i posiadającym inny zestaw atrybutów, należy obiekt ten pozyskać jako nowy obiekt. Rozporządzenie Ministra Administracji i Cyfryzacji z dn. 2 listopada 2015r. w sprawie bazy danych obiektów topograficznych oraz mapy zasadniczej (Dz.U ) 41. Jeżeli Wykonawca zmienia geometrię istniejącego krawężnika lub jezdni, bo wynikiem jego pomiaru jest np. wjazd na posesję nie należy zmieniać atrybutów: Id zgłoszenia lub KERG, Data pozyskania danych 42. GSLKOU - Krawędź jezdni lub linia zmiany nawierzchni nie przyjmujemy bazy roboczej gdzie Wykonawca wprowadza nowy obiekt o tym kodzie, wyjątkiem jest modyfikacja obiektu istniejącego w bazie gdzie Wykonawca łączy się z nowym pomiarem 43. Żywopłot - inny obiekt przyrodniczy GSLRIN (obiekt liniowy), GSSRIN (obiekt powierzchniowy) 27 S t r o n a
28 V ZASIĘG ZASOBU GEODEZYJNEGO 1. Do bazy należy wprowadzić dla każdego szkicu zasięg zasobu geodezyjnego GOSZZG obejmujący swoim zasięgiem wszystkie nowowprowadzone obiekty znajdujące się na tym szkicu jeżeli ilość szkiców w operacie jest większa lub równa trzy. - w atrybucie oznaczenie należy wpisać 1(1) lub 1(x), gdzie x mówi o ilości szkiców w operacie, - atrybutu numer nie należy uzupełniać Zasięgi szkiców szczególnie z uzbrojenia terenu należy prowadzić po śladzie sieci z małym buforem np. 1m. Zasięgi szkiców należy przekazać jako bazę roboczą nazywając plik: GKG.GZ.4071.xxxxx.2018.Obręb_ZASIEG. VI SZKICE 1. Wykonawca na szkicu wrysowuje nawiązania wraz z numerami wykorzystanych punktów osnowy, przy pomiarze GPS Wykonawca na szkicu umieszcza informację: Pomiar RTK, punkty kontrolne nr:. 2. Na odwrocie szkiców polowych Wykonawca umieszcza numery i współrzędne wszystkich punktów, które obejmuje dany szkic oraz numery i współrzędne punktów osnowy, na której oparty został pomiar. 3. Wykonawca na szkicu wpisuje identyfikator uzgodnienia ZUD. 4. Wykonawca podaje informacje dotyczące budynku zgodnie z 63 Rozporządzenia Ministra Rozwoju Regionalnego i Budownictwa z dn. 29 marca 2001r. w sprawie ewidencji gruntów i budynków 5. Wykonawca wpisuje na szkicu dane dotyczące obiektów GESUT: średnice studni, włazów, a także wymiary innych urządzeń 6. Wykonawca stosuje oznaczenia i skróty zgodnie z Rozdziałem 5 Rozporządzenia Ministra Administracji i Cyfryzacji z dn.2 listopada 2015 r. w sprawie bazy danych obiektów topograficznych Kolorem zielonym zostały wprowadzone zmiany w stosunku do poprzedniej wersji. Wytyczne opracowali pracownicy Zespołu Mapy Numerycznej pod kierownictwem Kierownika Zespołu Urszuli Powroźnik 28 S t r o n a
Spis treści I. UWAGI OGÓLNE II. EGB III. GESUT IV. BDOT 500 V. ZASIĘG ZASOBU GEODEZYJNEGO VI. SZKICE VII. UWAGI KOŃCOWE I UWAGI OGÓLNE
