PRZEPISY DOTYCZĄCE CERTYFIKATU INSTALATORA MIKROINSTALACJI; WYTYCZNE MONTAŻU POMP CIEPŁA

Wielkość: px
Rozpocząć pokaz od strony:

Download "PRZEPISY DOTYCZĄCE CERTYFIKATU INSTALATORA MIKROINSTALACJI; WYTYCZNE MONTAŻU POMP CIEPŁA"

Transkrypt

1 PRZEPISY DOTYCZĄCE CERTYFIKATU INSTALATORA MIKROINSTALACJI; WYTYCZNE MONTAŻU POMP CIEPŁA dr inż. Natalia Fidorów-Kaprawy PRZEPISY PRAWNE Przepisy dotyczące certyfikatu instalatora mikroinstalacji, małej instalacji lub instalacji odnawialnego źródła energii o łącznej mocy zainstalowanej cieplnej nie większej niż 600 kw Dz.U poz. 478 Ustawa z dnia 20 lutego 2015 r. o odnawialnych źródłach energii, z późniejszymi zmianami Dz.U poz. 505 Rozporządzenie Ministra gospodarki z dnia 25 marca 2014 r. w sprawie warunków i trybu wydawania certyfikatów oraz akredytowania organizatorów szkoleń w zakresie odnawialnych źródeł energii 1

2 PRAWA I OBOWIĄZKI CERTYFIKOWANEGO INSTALATORA POMP CIEPŁA Prawa certyfikowanego instalatora pomp ciepła Ma prawo do wykonywania, modernizowania i utrzymywania w należytym stanie technicznym instalacji z pompą ciepła jako źródłem ciepła (czyli wykorzystywać certyfikat zgodnie z jego zakresem). Obowiązki certyfikowanego instalatora pomp ciepła Ma obowiązek przedłużania certyfikatu. Ma obowiązek odbywania szkoleń przypominających. Musi posiadać pełną zdolność do czynności prawnych, korzystać w pełni z praw publicznych i nie może być skazany prawomocnym wyrokiem za przestępstwo przeciw wiarygodności dokumentów i obrotowi gospodarczemu. Jeżeli chce przedłużyć certyfikat ma obowiązek udokumentowania ciągłości pracy jako instalator mikroinstalacji, małych instalacji lub instalacji odnawialnego źródła energii o łącznej mocy zainstalowanej cieplnej nie większej niż 600 kw. TRYB WYDAWANIA CERTYFIKATÓW INSTALATOROM USTAWA z dnia 20 lutego 2015 r. o odnawialnych źródłach energii, z późniejszymi zmianami: Rozdział 7 Warunki i tryb wydawania certyfikatów instalatorom mikroinstalacji, małych instalacji i instalacji odnawialnego źródła energii o łącznej mocy zainstalowanej cieplnej nie większej niż 600 kw oraz akredytowania organizatorów szkoleń Instalator spełnia wstępne wymagania określone w ustawie o odnawialnych źródłach energii Instalator wziął udział w Szkoleniu podstawowym dla osób ubiegających się o wydanie certyfikatu instalatora mikroinstalacji, małej instalacji lub instalacji odnawialnego źródła energii o łącznej mocy zainstalowanej cieplnej nie większej niż 600 kw Instalator złożył z wynikiem pozytywnym egzamin przeprowadzony przez komisję egzaminacyjną, odpowiednio dla danego rodzaju instalacji odnawialnego źródła energii, nie później niż w terminie 12 miesięcy od dnia ukończenia szkolenia podstawowego Instalator wystąpił z wnioskiem do Prezesa Urzędu dozoru technicznego o wydanie dokumentu potwierdzającego posiadanie przez instalatora kwalifikacji do instalowania danego rodzaju instalacji odnawialnego źródła energii 2

3 WARUNKI ODNOWIENIA CERTYFIKATU Wydany certyfikat jest ważny przez 5 lat Warunki odnowienia określa USTAWA z dnia 20 lutego 2015 r. o odnawialnych źródłach energii, z późniejszymi zmianami: Rozdział 7 art Instalator nadal spełnia wstępne wymagania określone w ustawie o odnawialnych źródłach energii. Instalator ukończył, w terminie 12 miesięcy poprzedzających dzień upływu ważności certyfikatu, szkolenie przypominające. Instalator zainstalował, poddał modernizacji lub utrzymuje w należytym stanie technicznym co najmniej pięć mikroinstalacji, małych instalacji lub instalacji odnawialnego źródła energii o łącznej mocy zainstalowanej cieplnej nie większej niż 600 kw. PRZYCZYNY UTRATY CERTYFIKATU Prezes UDT cofa wydany certyfikat w przypadku: ograniczenia lub utraty zdolności do czynności prawnych instalatora; pozbawienia instalatora praw publicznych; skazania instalatora prawomocnym wyrokiem sądu za umyślnie popełnione przestępstwo przeciwko wiarygodności dokumentów i obrotowi gospodarczemu; gdy certyfikat jest wykorzystywany przez instalatora niezgodnie z jego zakresem lub mikroinstalacja, mała instalacja lub instalacja odnawialnego źródła energii o łącznej mocy zainstalowanej cieplnej nie większej niż 600 kw została zainstalowana przez instalatora niezgodnie z przepisami. Instalator, któremu cofnięto certyfikat, może ubiegać się ponownie o wydanie certyfikatu po upływie roku od dnia cofnięcia certyfikatu 3

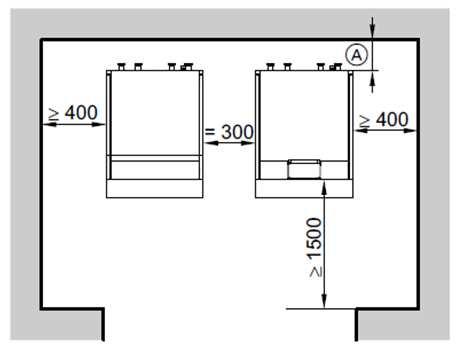

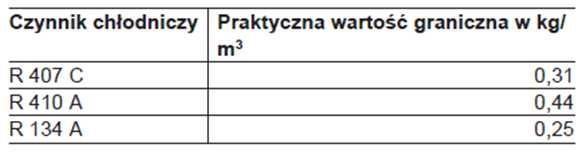

4 Pompa ciepła solanka-woda Pomieszczenie suche i zabezpieczone przed zamarzaniem (polskie przepisy: 20 C). Nie ustawiać w pomieszczeniach mieszkalnych i bezpośrednio obok nich, nad pomieszczeniami do odpoczynku i sypialnymi. Przestrzegać minimalnych odległości i kubatury pomieszczenia Wskazówki W przypadku odległości za pompą ciepła większej niż 80 mm potrzebne są dodatkowe uchwyty mocujące przewodów elektrycznych. Pozostawić wolną przestrzeń na potrzeby prac instalacyjnych i konserwacyjnych. MONTAŻ URZADZENIA Pompa ciepła solanka-woda Zabezpieczenie przed hałasem: Pompę ciepła ustawić na podeście lub cokole z izolacją akustyczną Zminimalizować ilości powierzchni wykazujących sztywność akustyczną, szczególnie na ścianach i sufitach (szorstki tynk absorbuje więcej hałasu niż płytki) Przy wymaganej szczególnej izolacji akustycznej, zastosować dodatkowe materiały absorbujące hałas na ścianach i sufitach (dostępne w specjalistycznych sklepach) Przyłącza hydrauliczne: Przyłącza hydrauliczne pompy ciepła muszą być elastyczne i beznapięciowe Przewody rurowe i inne urządzenia mocować za pomocą uchwytów pochłaniających hałas. Na przewody i podzespoły w obiegu pierwotnym należy założyć paroszczelną izolację cieplną, aby uniknąć skraplania. Minimalna kubatura pomieszczenia: 4

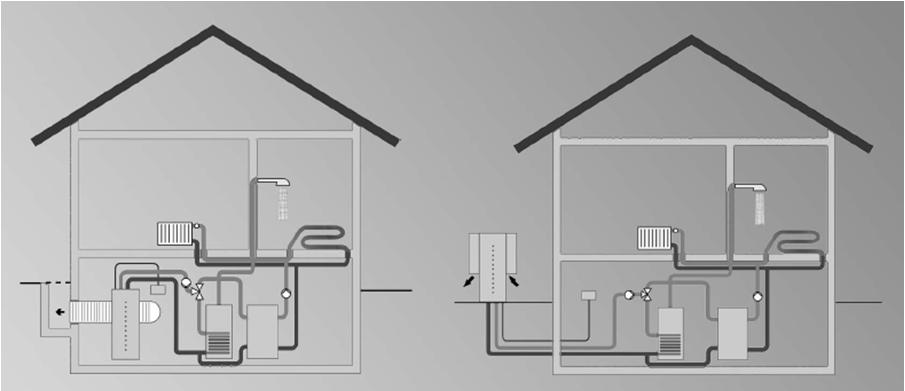

5 Pompa ciepła powietrze-woda Ustawienie wewnętrzne Ustawienie zewnętrzne Pompa ciepła typu SPLIT Pompa ciepła powietrzewoda: ustawienie wewnętrzne Przy przejściu pod kątem prostym z dna studzienki do ściany studzienki zastosować perforowane kształtowniki 5

6 Pompa ciepła powietrze-woda: ustawienie wewnętrzne Minimalna wysokość pomieszczenia np. 2,1 m Pompę ciepła umieścić w oddzielnym pomieszczeniu Pomieszczenie musi być suche i zabezpieczone przed mrozem Należy zapewnić odprowadzenie skroplin do kanalizacji (syfon!) Wylot powietrza z dala od rur spustowych (rynien) np. min 1,5 m Wylot powietrza z dala od chodników min 3 m (ryzyko oblodzenia) Zapewnić minimalną wolną przestrzeń od wylotu (45 50 cm). Nie instalować pompy ciepła obok lub pod sypialniami/pokojami do odpoczynku Pompa ciepła powietrze-woda: ustawienie zewnętrzne Zwrócić uwagę na minimalne odległości od murów, chodników, granicy działki Zwrócić uwagę na kierunek wywiewu 6

7 Pompa ciepła powietrze-woda: ustawienie zewnętrzne Zaleca się wykonanie odpowiedniego do wymiarów urządzenia fundamentu pod pompę ciepła Na przewody, które należy doprowadzić do pompy ciepła, (zasilanie i powrót instalacji, przewody elektryczne, spust kondensatu) należy wykonać odpowiednie otwory w fundamencie Fundament, powierzchnię ustawienia i kanały na przewody wykonać tak, aby gryzonie nie mogły dostać się do pompy ciepła i kanałów na przewody Przy fundamencie przewidzieć miękkie podłoże, (warstwa żwiru lub tłucznia) ułatwiające wsiąkanie kondensatu z otworu wywiewnego Wykonanie odpływu kondensatu i przyłącza do budynku 7

8 Pompa ciepła powietrze-woda typu SPLIT: moduł zewnętrzny Wybrać miejsce o dobrej cyrkulacji powietrza (odpływ powietrza schłodzonego i dopływ powietrza ciepłego) Zapobiec oddziaływaniu wiatru na strefę wentylatorów Uwzględnić dopuszczalne długości przewodów czynnika chłodniczego Miejsce montażu wybrać w taki sposób, aby parownik nie został zatkany przez liście, śnieg itp. Pompa ciepła powietrze-woda typu SPLIT: moduł zewnętrzny Miejsce montażu wybrać, uwzględniając rozchodzenie się dźwięku Nie instalować w rogach budynków, we wnękach ani pomiędzy murami Nie montować pod lub obok okien pomieszczeń sypialnych Nie montować w odległości mniejszej niż 3 m od chodników, rur spustowych lub zamkniętych powierzchni 8

9 Pompa ciepła powietrze-woda typu SPLIT: jednostka wewnętrzna Miejsce suche i zabezpieczone przed mrozem. Unikać pyłu, gazów i oparów w miejscu ustawienia ze względu na zagrożenie wybuchem. Przestrzegać minimalnej kubatury pomieszczenia (wg EN 378). Zaplanować przyłącze ściekowe do zaworu bezpieczeństwa. Sprawdzić odległość od jednostki zewnętrznej oraz różnicę wysokości pomiędzy jednostkami Przykładowe minimalne i maksymalne długości przewodów oraz różnice wysokości między modułami 9

10 SPORZĄDZENIE PLANU INSTALACJI Po zamontowaniu instalacji z pompą ciepła należy w pomieszczeniu technicznym powiesić schemat instalacji źródła ciepła Dane na schemacie powinny odpowiadać zmontowanej instalacji Schemat należy uzupełnić listą elementów 10

CERTYFIKAT INSTALATORA

CERTYFIKAT INSTALATORA CERTYFIKAT INSTALATORA Mając na uwadze, iż: 1. W dniu 11.09.2013 r. weszła w życie nowelizacja ustawy Prawo energetyczne, tj. ustawa z dnia 26 lipca 2013 r. o zmianie ustawy Prawo energetyczne oraz niektórych
