1 Katalog produktów

2 Legenda Do gorącej wody Do materiałów ściernych Do odciągu i wentylacji Do pary Do powietrza i narzędzi pneumatycznych Do substancji chemicznych Do substancji spożywczych Do wody zimnej i zanieczyszczonej Do produktów ropopochodnych

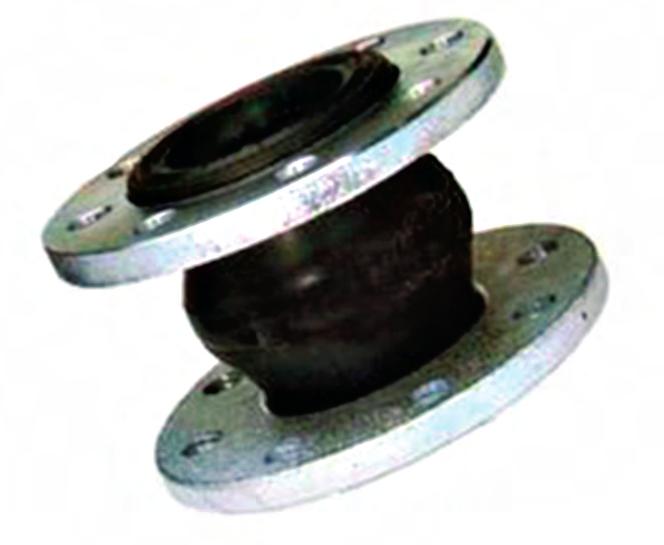

3 Kompensatory 1 Gumowe Materiał mieszków: Kołnierze: NBR / EPDM Kord nylonowy Stal węglowa ocynkowana alternatywnie stal nierdzewna NBR od 300C do + 900C EPDM od 350Cdo + 950C NBR: Oleje mineralne, tłuszcze roślinne i zwierzęce, gazy butan i propan, oleje w aerozolu, woda z dodatkiem substancji antykorozyjnych. EPDM: Gorąca i zimna woda, woda chłodząca z dodatkiem środków do uzdatniania, woda przemysłowa, glikol, kwasy, zasady, mleko wapienne, estry i ketony, woda morska. Stalowe Materiał mieszków: Stal nierdzewna AISI 321 Końcówki: Stal zwykła ocynkowana AISI 304, AISI 316 Od 2700C do C Standardowe zakończenia kompensatorów stalowych: Do spawania Kołnierze stałe Kołnierze obrotowe Ich funkcją jest wyrównanie zmian długości powstających w przewodach rurowych w wyniku różnicy temperatur. Dodatkowo są one wstanie przejąć wibracje powstające w pompach, silnikach, kompresorach czy turbinach. Kompensacja ruchów może następować w zależności od miejscowych warunków w kierunku osiowym, poprzecznym lub ukośnym.

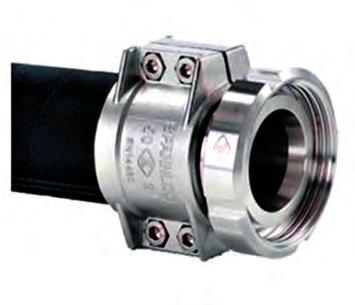

4 2 Przewody gotowe Gumowe Obejmy skorupowe: Niezawodny sposób montażu końcówek do węży gumowych za pomocą obejm skorupowych wg DIN 2817, jest od wielu lat jednym z najczęściej spotykanych w przemyśle. Przewody gumowe z końcówkami na obejmach skorupowych są coraz częściej wybierane ze względu na bezpieczeństwo, szybkość i łatwość montażu Zaprasowane tulejami: Przewody gumowe z końcówkami zaprasowanymi za pomocą tulei stalowych są najczęściej spotykane w hydraulice siłowej oraz czasem w przemyśle spożywczym, farmaceutycznym i kosmetycznym. Dla potrzeb aplikacji specjalnych możliwe jest wykonywanie zakuć końcówek i tulei ze stali wysokostopowych Stalowe Węże stalowe, na bazie których wykonywane są również przewody elastyczne z dospawanymi końcówkami, poprzez swoją budowę znajdują zastosowanie w miejscach, gdzie parametry pracy są za wysokie dla przewodów gumowych, kompozytowych, a nawet teflonowych. Ponadto charakteryzują się one bardzo dobrą elastycznością, szczelnością i długim okresem eksploatacji Teflonowe Przewody elastyczne na bazie węży teflonowych są coraz częściej stosowane w aplikacjach wymagających odporności na podwyższone parametry pracy. Możliwość wyprowadzenia warstwy teflonu na powierzchnię uszczelniającą końcówki dodatkowo zwiększa możliwości stosowania tego rodzaju przewodów praktycznie w każdego rodzaju przemyśle.

5 Przewody pneumatyczne 3 Przewody polietylenowe (PE): Do łączenia instalacji pneumatycznych za pomocą przyłączek z nakrętką i wtykowych w standardowych warunkach temperatury (do +40 C) Przewody poliuretanowe (PU): Do łączenia instalacji za pomocą przyłączek wtykowych i z nakrętką w standardowych warunkach temperatury. Odznaczają się wysoką elastycznością i małym promieniem gięcia co pozwala na stosowanie w ograniczonych przestrzeniach. Przewody poliamidowe (PA): Do łączenia instalacji za pomocą przyłączek wtykowych i z nakrętką, temperatura pracy -10 C-+80 C. Przewody odznaczają się wysoką wytrzymałością mechaniczną. Przewody teflonowe (PTFE): Do łączenia instalacji za pomocą przyłączek wtykowych i z nakrętką. Przeznaczone do stosowania w układach wysokociśnieniowych, pracujących w wysokiej lub niskiej temperaturze (-150 C do +250 C) oraz w kontakcie z agresywną atmosferą i środkami chemicznymi.

6 4 Szybkozłącza Camlock Materiał: Uszczelnienie: Aluminium, Mosiądz, Stal KO (AISI 316), Polipropylen Aluminium, Mosiądz, Stal KO: NBR, Polipropylen: EPDM Od -20 C do +100 C Od 3 bar do 18 bar Standardowo Camlocki wykonane ze stopów metali (aluminium, mosiądz, stal KO) wyposażone są w uszczelkę NBR, natomiast Camlocki wykonane z polipropylenu posiadają uszczelkę z gumy EPDM. Standardem europejskim jest również gwint BSP, w który wyposażone są szybkozłącza Camlock. Istnieje możliwość zamówienia również wersji z amerykańskimi gwintami NPT. Typ Aluminium Mosiądz Stal KO (AISI 316) Polipropylen A B C D E F DC DP CS ES

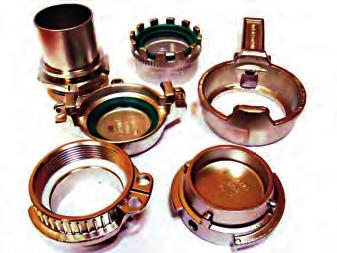

7 Szybkozłącza 5 Storz Materiał: Aluminium, Stal KO (AISI 316) Uszczelnienie: Aluminium NBR, Stal KO Viton Od -40 C do +110 C 16 bar Złącza STORZ przeznaczone są do instalacji przesyłowych do płynnych i sypkich substancji. Stosowane są w pożarnictwie, systemach nawadniających, przemyśle chemicznym, spożywczym, rolnictwie, do połączeń pomp, hydrantów, rozdzielaczy, zasysaczy, prądownic i fekaliów. Złącza te posiadają symetryczną budowę części przyłączeniowej, dzięki czemu w prosty sposób łączy się razem dwa elementy o tym samym rozstawie zaczepów. Złącze obrotowe z końcówką pod wąż Złącze obrotowe z końcówką pod wąż montowane za pomocą obejmy skorupowej Złącze z gwintem zewnętrznym Złącze z gwintem wewnętrznym Złącze redukcyjne Adapter kołnierzowy Zaślepka

8 6 Szybkozłącza TW Materiał: Mosiądz, Stal KO (AISI 316) Uszczelnienie: Mosiądz: NBR, Stal KO: Hypalon Uszczelnienie gwintu: Mosiądz: Poliuretan Stal KO: Teflon (PTFE) Od -20 C do +100 C Od -0,8 bar do 16 bar Złącza przeładunkowe wg DIN do cystern, znane również jako eurozłącza i TW od niemieckiego słowa Tankwagen (cysterna), mają szerokie zastosowanie w przemyśle. Złącza TW stosowane są w przemyśle chemicznym, petrochemicznym i spożywczym. Złącza TW wykonane są ze stali kwasoodpornej i mosiądzu. VK MK MB VB Mosiądz Stal KO Mosiądz VSL MSL Złącza MB oraz VB dostępne są również w wykonaniu z aluminium. Dodatkowo zaślepka VB dostępna jest w wykonaniu z polipropylenu. Możliwość zakupu Eurozłączy VK oraz MK ze stali KO (AISI 316) z powleczeniem ECTFE. Stal KO MSL końcówką pod wąż z nakrętką obrotową gwint wewnętrzny BSP (pod obejmę skorupową) Materiał: Stal KO (AISI 316), Mosiądz Od -20 C do +100 C Od -0,8 bar do 16 bar Norma: EN / DIN 2817 VSL końcówką pod wąż z gwintem zewnętrznym BSP (pod obejmę skorupową) Materiał: Stal KO (AISI 316),Mosiądz Od -20 C do +100 C Od -0,8 bar do 16 bar

9 Węże chemiczne 7 Castor NV20 Czarna, gładka, antystatyczna guma EPDM wolna od nitrozoaminy, odporna na lekką chemię Oplot z włókien tekstylnych Zielona, gładka guma EPDM wolna od nitrozaminy 20 bar Od -40 C do +120 C (chwilowo +140 C) DN10 DN50 Wielofunkcyjny wąż tłoczny przeznaczony do powietrza, zimnej i gorącej wody oraz lekkich chemikaliów. Główne właściwości węża: wysoce odporny na ozon, antystatyczny, odporny na wysokie i niskie temp. Posiada bardzo elastyczną, niebrudzącą warstwę zewnętrzną. Castor NY30 Czarna, gładka, antystatyczna guma EPDM wolna od nitrozoaminy, odporna na lekką chemię Oplot z włókien tekstylnych Żółta, gładka guma EPDM wolna od nitrozaminy 30 bar Od -40 C do +120 C (chwilowo +140 C) DN10 DN50 Wielofunkcyjny wąż tłoczny przeznaczony do powietrza, zimnej i gorącej wody oraz lekkich chemikaliów. Główne właściwości węża: wysoce odporny na ozon, antystatyczny, odporny na wysokie i niskie temp. Posiada bardzo elastyczną, niebrudzącą warstwę zewnętrzną

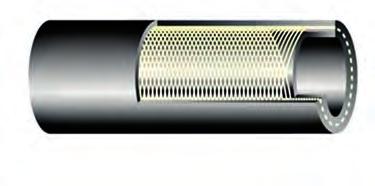

10 8 Węże chemiczne MP 20 Czarna, gładka mieszanka EPDM 2 lub 4 oploty tekstylne Czarna, gładka mieszanka EPDM 20 bar Od -40 C do +95 C, chwilowo +110 C DN6-DN38 Wielofunkcyjny waz gumowy przeznaczony do powietrza, wody, lekkich chemikaliów, poliuretanowych, epoksydowych. Odpowiedni do farb na bazie rozpuszczalników wodnych. Nie nadaje się do farb celulozowych, chlorokauczukowych i rozpuszczalników aromatycznych. Antystatyczny R<10/6 Ohma. Zgodny z EN ISO 8031:1997. Poliax UPE OND Czarna, gładka wartswa UPE (UHMWPE) zgodna z FDA oraz dyrektywy EEC Kord syntetyczny, spirala z drutu stalowego oraz wbudowana linka miedziana w celu ułatwienia połączenia elektrycznego pomiędzy końcówkami Czarna, antystatyczna (R <1MΩ/m) mieszanka gumy EPDM odporna na ścieranie, starzenie się i warunki atmosferyczne 16 bar Podciśnienie: Ø63,5 mm 0,90 bar >Ø63,5 mm 0,80 bar Od -20 C do +100 C, dla wysoko agresywnych związków chemicznych wąż przeznaczony jest do stosowania w temp. pokojowej. Wąż może być czyszczony i sterylizowany za pomocą zwykłych detergentów lub pary wodnej chwilowo do 130 C DN19-DN100 Bardzo elastyczny wąż odpowiedni do ssania i dostarczania szerokiej gamy agresywnych środków chemicznych, takich jak kwasy, ługi, oleje, paliwo i rozpuszczalniki. Może on być również stosowany do giętkich połączeń w zakładach malarskich i produkujących farby. Dla trudnych lub specjalnych aplikacji o mocnym promieniu gięcia. Nadaje się do strefy EX.

11 Węże chemiczne 9 Saturn UPE SD Warstwa wewnętrzna: Ultra wysokocząsteczkowy polietylen UPE, antystatyczny (R < 10⁶ Ω) Warstwa zewnętrzna: Kord syntetyczny, spirala z drutu stalowego oraz wbudowana linka miedziana w celu ułatwienia połączenia elektrycznego pomiędzy końcówkami Czarna, antystatyczna mieszanka gumy EPDM odporna na ścieranie, starzenie się i warunki atmosferyczne (R < 10⁶ Ω) Od -35 C do +100 C Elastyczny wąż odpowiedni do ssania i dostarczania szerokiej gamy agresywnych środków chemicznych, takich jak kwasy, ługi, oleje, paliwo i rozpuszczalniki. Może on być również stosowany do giętkich połączeń w zakładach malarskich i produkujących farby. Vacupress Chemi Termoplastyczna guma TPV Spirala stalowa, przekładka poliestrowa Termoplastyczna guma TPV Od -25 C do +80 C Od 7 bar do 15 bar DN19 DN102 Wąż ssawno-tłoczny do przesyłu agresywnych chemikaliów. Odporny na detergenty, warunki atmosferyczne oraz ścieranie zgodnie z normą ISO 4649:150 mm3.

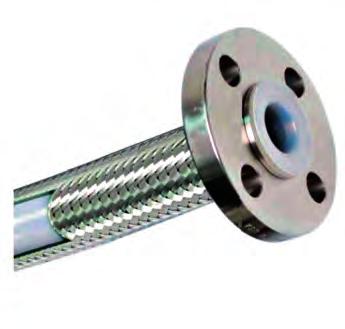

12 10 Węże chemiczne Wąż teflonowy gładkościenny Teflon gładkościenny Pojedynczy oplot ze stali AISI 304 Od -60 C do +260 C Od 80 bar do 280 bar DN6 DN25 Współczynnik bezpieczeństwa: 1:3 Doskonała odporność chemiczna na praktycznie wszystkie używane chemikalia i rozpuszczalniki za wyjątkiem fluoru w postaci gazowej, stopionych metali alkalicznych, trójfluorku chloru i dwufluorku tlenu. Całkowicie odporny na promieniowanie UV, tlen, ozon i światło.

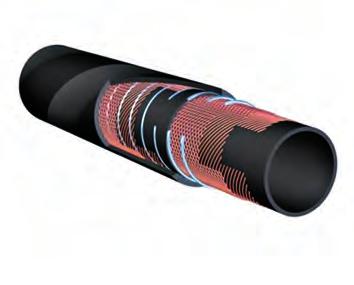

13 Węże do gorącej wody i pary 11 Adara SD Czarna guma SBR Kord syntetyczny, 2 spirale stalowe Czarna guma SBR 10 bar Od -30 C do +80 C DN19-DN152 Ssawno-tłoczny wąż gumowy do ogólnego stosowania w rolnictwie i przemyśle. Nadaje się do przesyłu wody, gnojówki i innych nieagresywnych płynów. Agena 10 Czarna guma SBR Kord syntetyczny Czarna guma SBR 10 bar Od -30 C do +80 C DN25-DN203 Tłoczny wąż gumowy do ogólnego stosowania w rolnictwie i przemyśle. Nadaje się do przesyłu wody, gnojówki i innych nieagresywnych płynów.

14 12 Węże do gorącej wody i pary Końcówki do pary wg DIN 14423/DIN 2826 Materiał uszczelnienie: Mosiądz Stal kwasoodporna PTFE Stal zwykła Rodzaj gwintu: 18 bar Para wodna +210 C gorąca woda +120 C BSP, BSPT lub NPT Do pary nasyconej i gorącej wody. Pod wąż z GZ Pod wąż z GW Obejma skorupowa Pod wąż z kołnierzem obrotowym Pod wąż z kołnierzem stałym Uwaga: Odpowiedni dobór końcówek zapewni maksymalne bezpieczeństwo.

15 Węże do gorącej wody i pary 13 Vapore Czarna, gładka guma EPM odporna na gorącą i nasyconą parę. Wolna od nitrozaminy Oplot z włókien syntetycznych Czarna, gładka guma EPDM, odporna na wysokie temperatury, starzenie, ozon i warunki atmosferyczne 6 bar Od -40 C do +164 C DN10 DN51 Wąż tłoczny przeznaczony do przesyłania pary wodnej (maks. 6 bar przy 164 C) w wielu gałęziach przemysłu. Vigor Czarna, gładka estrudowana guma IIR Oplot stalowy Czarna lub czerwona, gładka guma IIR/EPDM odporna na warunki atmosferyczne, ciepło i starzenie 18 bar dla pary 45 bar dla wody Od -40 C do +210 C chwilowo do +235 C DN13 DN51 Wąż przeznaczony do transportu wysokociśnieniowej przegrzanej pary (maks. 18 bar przy temp C). Stosowany w zakładach chemicznych i petrochemicznych. Możliwość stosowania w temp C przez krótki okres czasu.

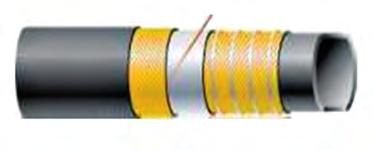

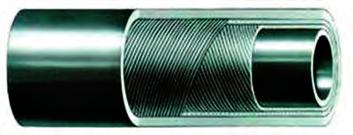

16 14 Węże do materiałów ściernych SMK Czarna, gładka mieszanka gumy NR/SBR/BR, antystatyczna, odporna na ścieranie Tekstylne Czarna mieszanka gumy SBR, antystatyczna, odbicie bandażu 10 bar Od -35 C do +80 C DN32-DN65 Wysoce elastyczny wąż tłoczny z ekstremalną odpornością na ścieranie. Przeznaczony do przesyłu tynków, gipsu, betonu i ich zapraw SMSP NR/SBR/BR, czarna, gładka, antystatyczna, bardzo odporna na ścieranie 2 oploty tekstylne, oplot z drutu stalowego, linka antystatyczna Czarna, antystatyczna guma SBR 6 bar Od -35 C do + 80 C DN50-DN203 Elastyczny ssawno-tłoczny wąż trudnościeralny do napełniania i opróżnienia silosów, zasobników i cystern. Przeznaczony do betonu, cementu, piasku, śrutu, żwiru, pasz, nasion

17 Węże do paliw i substancji ropopochodnych 15 Carburite 10 Podciśnienie: Czarna, gładka mieszanka gumy NBR Oplot z włókna syntetycznego i wtopiona spiralaz drutu stalowego Czarna, gładka, antystatyczna (R<1 MΩ/m) mieszanka gumy NBR/SBR 10 bar Max. 0,8 bara (600 mm Hg) Od -30 C do +80 C (do +100 C dla oleju) DN19 DN150 Wąż ssawno-tłoczny przeznaczony do przesyłania olejów mineralnych i paliw (o zawartości związków aromatycznych poniżej 50%) przy obsłudze cystern kolejowych i samochodowych oraz na stacjach paliw i w rafineriach. Warstwa zewnętrzna odporna na ścieranie i działanie paliw, olejów oraz czynników atmosferycznych. Mercur 20 Warstwa wewnętrzna: Guma NBR Warstwa zewnętrzna: Oplot tekstylny Guma NBR 20 bar Od -30 C do +80 C DN6 DN25 Wąż tłoczny gumowy do transportu wody, powietrza, paliw i lekkich chemikaliów

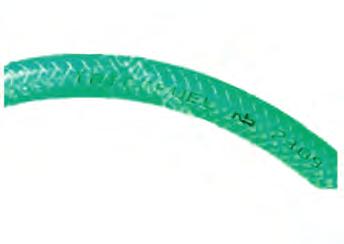

18 16 Węże do paliw i substancji ropopochodnych Tricofuel Warstwa wewnętrzna: Przezroczysty, zielony PVC Warstwa zewnętrzna: Przekładka poliestrowa Przezroczysty, zielony PVC Od 8 do 13 bar Od -15 C do +60 C DN6 DN30 Uniwersalny wąż tłoczny przeznaczony do produktów ropopochodnych. Tubo Benzina Warstwa wewnętrzna: Przezroczysty, zielony PVC Warstwa zewnętrzna: Przezroczysty, zielony PVC Od -5 C do +60 C DN4 DN7 Wąż tłoczny przeznaczony do cieczy i produktów ropopochodnych.

19 Węże do paliw i substancji ropopochodnych 17 Vacupress OIL Warstwa wewnętrzna: Mieszanka PVC/PU/NBR Warstwa zewnętrzna: Spirala stalowa, kord poliestrowy Mieszanka PVC/PU/NBR Od 12 do 16 bar Od - 25 C do +55 C DN19 DN63 Elastyczny wąż ssawno-tłoczny odporny na ścieranie przeznaczony do przesyłu olejów hydraulicznych i paliw. Vacupress OIL PU Warstwa wewnętrzna: Mieszanka PVC/PU/NBR Warstwa zewnętrzna: Wkładka poliestrowa oraz spirala wykonana ze stali z miedzianą linką zapewniającą antystatyczność Mieszanka PVC/PU/ Od 5 do 10 bar Od - 25 C do +55 C DN76 DN152 Elastyczny wąż ssawno-tłoczny odporny na ścieranie przeznaczony do przesyłu olejów napędowych, hydraulicznych i paliw.

20 18 Węże do powietrza GST II Black 15 Czarna, gładka, antystatyczna mieszanka gumy EPDM Oplot z włókien tekstylnych Czarna, gładka mieszanka gumy EPDM odporna na ścieranie, ciepło i warunki atmosferyczne 15 bar Od -40 C do +100 C DN5 DN38 Wielofunkcyjny wąż tłoczny przeznaczony do stosowania w rolnictwie, budownictwie, do narzędzi pneumatycznych, dla przemysłu ogólnego powietrza (odporny na mgłę olejową), łagodnych substancji chemicznych i wody. Nadaje się do kanałów MRO i OEM. Jamaica Air Elastyczny NBR Siatka z przędzy poliestrowej Elastyczny NBR bar Od -20 C do +80 C DN20 DN52 Wąż płaskozwijalny z NBR, odporny na rozciąganie do przesyłu powietrza pod ciśnieniem.

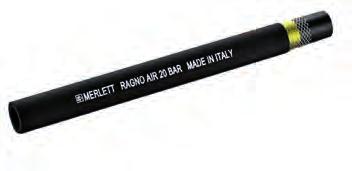

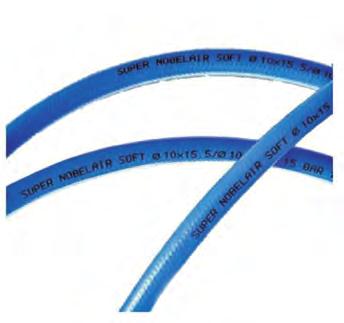

21 Węże do powietrza 19 Ragno Air 20 Miękki PCV Siatka z przędzy poliestrowej z dodatkową środkową warstwą okładziny poliuretanowej Miękki PCV 20 bar Od -5 C +60 C DN5 DN25 Wąż PCV do przesyłu powietrza pod ciśnieniem Super Nobelair Soft Czarny PVC Przekładka poliestrowa Niebieski PVC 15 bar Od -20 C do +60 C DN6 DN25 Wąż przeznaczony do sprężonego powietrza. Jest : lekki, elastyczny w niskich temperaturach, odporny na wydłużanie jest szczególnie polecany do narzędzi pneumatycznych, sprężarek.

22 20 Węże do substancji spożywczych Altair Wash Biała, gładka guma EPDM Kord syntetyczny Niebieska guma EPDM, odporna na warunki atmosferyczne 7 bar Od -40 C do +145 C DN13 DN51 Nadaje się do gorącej wody i nasyconej pary do temperatury 165 C. Stosowany w przemyśle spożywczym, ubojniach, zakładach mleczarskich Armorvin HNA Warstwa wewnętrzna: Przezroczysty PVC Warstwa zewnętrzna: Spirala stalowa Przezroczysty PVC Od -5 C do +65 C 2-7 bar DN10 DN 100 Elastyczny wąż ssawno-tłoczny przeznaczony do przesyłania wody, powietrza, alkoholi o stężeniu do 28%, soków, napojów a także lekkich chemikaliów.

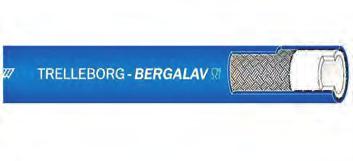

23 Węże do substancji spożywczych 21 Bergalav Biała, gładka bezsmakowa i bez zapachowa guma EPDM Kord syntetyczny Niebieska guma EPDM, odporna na warunki atmosferyczne Od -30 C do +160 C DN10 DN25 Wąż tłoczny stosowany w zakładach przetwórstwa spożywczego do produktów takich jak ciecze spożywcze, wino, mleko i woda oraz para. Zgodny z FDA Delphinus PU Gładka, wykonana z poliuretanu Spirala z PCV, linka miedziana Falisty poliuretan od -40 C do +80 C DN20 DN300 Bardzo elastyczny wąż ssąco-tłoczący, trudnościeralny do powietrza, pyłów, wiórów drewnianych, granulatów, oparów.

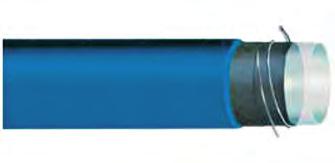

24 22 Węże do substancji spożywczych Gambrinus UPE Podciśnienie: Biała, gładka, powłoka z polietylenu UHMWPE Kord syntetyczny z wbudowaną stalową spiralą oraz miedziana linką odprowadzającą ładunki elektryczne Niebieska mieszanka gumy EPDM, odporna na ścieranie oraz warunki atmosferyczne 16 bar 0,8 bar Od -20 C do +100 C (krótkotrwała sterylizacja do +130 C) DN19 DN100 Ssawno-tłoczny wąż przeznaczony do przesyłu wszystkich produktów spożywczych zawierających tłuszcze zwierzęce i roślinne, oleje oraz płyny takie jak mleko, woda mineralna, soki owocowe, alkohole, wina, likiery, itd., zgodnie z normami krajowymi oraz międzynarodowymi (FDA). GPS Evolution Podciśnienie: Gładka, półprzeźroczysta powłoka z polietylenu o bardzo dużej masie cząsteczkowej (UPE; XLPE) zgodna z FDA Kord syntetyczny z wbudowaną stalową spiralą oraz miedzianą linką odprowadzającą ładunki elektryczne Zielona mieszanka gumy EPDM, odporna na ścieranie oraz warunki atmosferyczne 10 bar Od -15 C do +90 C 0,8 bara DN19 DN102 Przeznaczony do transferu wszystkich produktów spożywczych zawierających tłuszcze zwierzęce i roślinne, oleje oraz płyny takie jak mleko, woda mineralna, soki owocowe, wina, likiery, alkohol do 98%

25 Węże do substancji spożywczych 23 Luisiana OM Warstwa wewnętrzna: Przezroczysty PVC Warstwa zewnętrzna: Twarda spirala PVC Przezroczysty PVC Od -5 C do +60 C 2-8 bar DN32 DN 100 Lekki wąż ssawno-tłoczny przeznaczony do przesyłania wody, powietrza, alkoholi o stężeniu do 28%, soków, napojów a także lekkich chemikaliów. Milkflex Podciśnienie: Gładka, biała, bezzapachowa, nietoksyczna guma NR. Zgodna z BfR XXI oraz FDA, wolna od ftalanów Kord syntetyczny, spirala stalowa Gładka, niebieska guma NBR, odporna na ścieranie, warunki atmosferyczne, tłuszcze, promieniowanie UV i ozon 6 bar 0,9 bar Od -15 C do +80 C, sterylizacja 110 C przez max. 30 min DN25 DN102 Bardzo elastyczny wąż ssąco-tłoczący do transferu produktów spożywczych zawierających tłuszcze roślinne i zwierzęce oraz oleje, jak również napoje tj. mleko, woda, piwo, soki owocowe, wina, likiery oraz alkohol do 40%. Idealny wąż do załadunku i rozładunku cystern.

26 24 Węże do substancji spożywczych Milkflex Crush Resistant Podciśnienie: Gładka, biała, bezzapachowa, nietoksyczna guma NR. Zgodna z BfR XXI oraz FDA, wolna od ftalanów Oplot tekstylny, spirala termoplastyczna Gładka, niebieska guma NBR, odporna na ścieranie, warunki atmosferyczne, tłuszcze, promieniowanie UV i ozon 6 bar 0,7 bar Od -40 C do +80 C, sterylizacja 110 C przez max. 30 min DN25 DN102 Doskonały wąż ssawno-tłoczny przeznaczony do transportu mleka i substancji spożywczych zawierających tłuszcze roślinne lub zwierzęce, wody, soków owocowych, win i alkoholi do 40%. Ze względu na swoja budowę ( zastosowanie spirali tworzywowej) idealny do stosowania na cysternach. Po najechaniu, przypadkowym odkształceniu powraca do swojego pierwotnego kształtu. Oregon PU Antistatico Warstwa wewnętrzna: Przezroczysty PU Warstwa zewnętrzna: Spirala ze sztywnego PVC Przezroczysty PU Od -25 C do +85 C 0,2-0,4 bara DN40 DN 100 Elastyczny, gładki wewnątrz wąż antystatyczny przeznaczony do odprowadzania pyłów, włókien, zanieczyszczonego powietrza, proszków, granulatów. Może znaleźć zasotosowanie w przemyśle budowlanym, drzewnym, spożywczym. Wysoka odporność na ścieranie oraz warunki atmosferyczne Posiadaj miedzianą linkę antystatyczną.

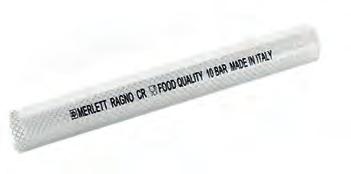

27 Węże do substancji spożywczych 25 Ragno CR Warstwa wewnętrzna: Przezroczysty PCV Warstwa zewnętrzna: Przekładka poliestrowa Przezroczysty PCV Od -5 C do +60 C 8-20 bar DN4 DN 50 Elastyczny wąż uniwersalny. Stosowany do powietrza, wody, lekkich chemikaliów oraz płynnych i półpłynnych produktów spożywczych takich jak woda, piwo, wino, alkohole o stężeniu do 28%, soki, napoje Spirabel Vendange Warstwa wewnętrzna: Gładka PCV Warstwa zewnętrzna: Spirala PCV w kolorze czerwonym Od -25 C do +60 C Elastyczny wąż spiralny dla przemysłu winiarskiego, do produktów o zawartości alkoholu o stężeniu do 50% Standardy: Ścianki przystosowane do kontaktu z żywnością wg dyrektywy 10/2011

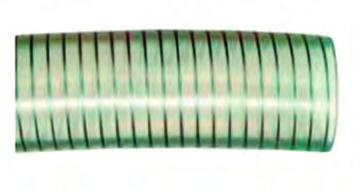

28 26 Węże do substancji spożywczych Spire Acier Budowa węża: Podciśnienie: Lekki, giętki i przeźroczysty wąż z polichlorku winylu PVC Spirala z drutu stalowego wtopiona w przeźroczystą ściankę Od 4 bar do 15 bar 0,80 bar (600 mm Hg) Od -10 C do +60 C DN10 DN150 Ssawno-tłoczny wąż przeznaczony do transportu cieczy spożywczych w tym wody, produktów mleczarskich, soków owocowych, piwa, wina, napojów o zawartości alkoholu do 15%. Może być również stosowany do aplikacji podciśnieniowych np. w urządzeniach pakujących. Thermoclean 100 Warstwa wewnętrzna: Odporna na detergenty warstwa PCV w jakości spożywczej Warstwa zewnętrzna: Standardy: Poliestrowe tekstylne Warstwa miękkiego niebieskiego PCV w jakości spożywczej Od 39 do 45 bar Od -15 C do +100 C Wąż elastyczny i odporny na wysokie temperatury, jest niebrudzący i odporny na tłuszcze oraz powszechnie używane detergenty i środki dezynfekujące. Dzięki swojej konstrukcji idealnie nadaje się do czyszczenia w przemyśle spożywczym. EU No 10/ /2004 CE oraz 2007/19/CE Informacje dodatkowe: Ciśnienie rozrywające: w 20 C 90 bar w 100 C 45 bar

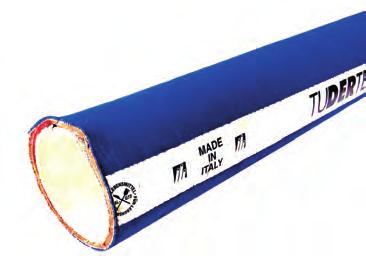

29 Węże do substancji spożywczych 27 Tuprestige Crush Resistant Warstwa wewnętrzna: Gładka, biała guma IIR odporna na ścieranie, warunki atmosferyczne Warstwa zewnętrzna: Oplot tekstylny, spirala termoplastyczna Gładka, czerwona, bezzapachowa, nietoksyczna guma NBR. Zgodna z FDA, wolna od ftalanów 10 bar Od 40 C do +120 C Bardzo elastyczny wąż ssawno-tłoczny przeznaczony szerokiej gamy produktów i substancji spożywczych oraz alkoholi do 98%. Ze względu na swoja budowę (zastosowanie spirali tworzywowej) idealny do stosowania na cysternach. Po najechaniu, przypadkowym odkształceniu powraca do swojego pierwotnego kształtu. Vacupress Food Warstwa wewnętrzna: Termoplastyczny kauczuk Warstwa zewnętrzna: Oplot poliestrowy, spirala stalowa Termoplastyczny kauczuk Od 25 C do +80 C bar DN19 DN102 Bardzo elastyczny wąż ssąco-tłoczący do transferu produktów spożywczych zawierających tłuszcze roślinne i zwierzęce oraz oleje, jak również napoje tj. mleko, woda, piwo, soki owocowe, wina, likiery oraz alkohol do 40%. Idealny wąż do załadunku i rozładunku cystern.

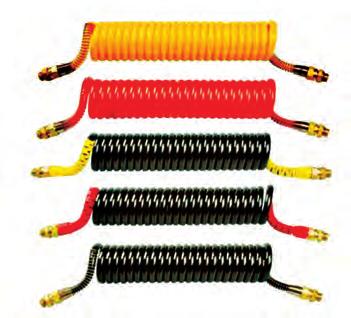

30 28 Węże do układów hamulcowych Super PUR BLX Elastyczny, odporny na pęknięcia ścieranie i załamywanie spiralny wąż przeznaczony do instalacji pneumatycznych samochodowych systemów hamulcowych Zakończony obustronnie końcówkami z gwintem zewnętrznym metrycznym (M16 x 1,5 mm) Materiał węża: Materiał sprężyny: Czerwony, żółty lub czarny poliuretan PCV/stal galwanizowana Wysoka elastyczność na rozciąganie oraz w niskich temperaturach Wysoka odporność na olej, benzynę, ozon i UV W zakresie temperatur od -40 C do 70 C Ciśnienie robocze 10 BAR, ciśnienie rozrywające 42 BAR w 20 C Testowane przez TÜV Germany zgodnie z: ISO 7375/2 1998, ISO 7628/2 1998, DIN 73378/02 96, DIN /12 93, DIN 74323/04 91 i DIN 74324/02 96

31 Węże do wody zimnej i zanieczyszczonej 29 Alabama Elastyczne PCV Spirala ze sztywnego PCV Elastyczne PCV 1,5-5 bar Od -25 C do +55 C DN51 DN203 Wąż asenizacyjny ssawno-tłoczny do cieczy w systemach nawadniania, kanalizacyjnych i szambach. Arizona Extreme Elastic PCV Twarda spirala PCV PCV 1-4 bar Od -40 C do +55 C DN25 DN254 Wąż przeznaczony do wody, ścieków. Idealny do zasysania i tłoczenia cieczy w szambach, systemach nawadniania i kanalizacyjnych. Zachowuje dużą elastyczność w bardzo niskich temperaturach

32 30 Węże do wody zimnej i zanieczyszczonej Arizona Superelastic PCV Twarda spirala PCV PCV 1,5-7 bar Od -25 C do +55 C DN25 DN304 Wąż przeznaczony do wody, ścieków. Idealny do zasysania i tłoczenia cieczy w szambach, systemach nawadniania i kanalizacyjnych. Zachowuje dużą elastyczność w ujemnych temperaturach Jamaica L Czarny gładki PCV Przekładka poliestrowa Niebieski PCV 2,5-8,5 bar Od -10 C do +60 C DN20 DN204 Bardzo lekki wąż tłoczny płaskozwijalny przeznaczony do przesyłu wody

33 Węże do wody zimnej i zanieczyszczonej 31 Luisiana Superelastic Zielony przezroczysty PCV Twarda spirala PCV Zielony przezroczysty PCV 2-6,5 bara Od -25 C do +55 C DN20 DN152 Wąż ssawno-tłoczny przeznaczony do przesyłu wody, lekkich chemikaliów Medium Szary PCV Spirala ze sztywnego PCV Szary PCV 1,3-4,5 bar Od -25 C do +55 C DN51 DN203 Wąż elastyczny ssawno-tłoczny do cieczy w systemach nawadniania, kanalizacyjnych i szambach.

34 32 Węże do wody zimnej i zanieczyszczonej Tricoflex Dwuwarstwowy, czarny PVC Mocny oplot tkany Żółty PVC 8-10 bar Od -15 C do +60 C DN13 DN50 Wąż tłoczny do wody. Podwójna warstwa wewnętrzna oraz mocny, oplot zapewnia bardzo dobrą wytrzymałość na rozciąganie. Ze względu na swoją konstrukcję znajdzie zastosowanie w rolnictwie, budownictwie i systemach nawadniających Vacupress Flex Czarny zmiękczony, zmodyfikowany PVC. Spirala stalowa oraz tkanina wzmacniająca Czarny zmiękczony, zmodyfikowany PVC 5-12 bar Od -25 C do +60 C DN19 DN203 Lekki i elastyczny wąż ssawno-tłoczny przeznaczony do przesyłu wody, suchych materiałów sypkich, ścieków, szlamów. Stosowany w instalacjach przemysłowych, systemach nawadniających oraz przy załadunku i rozładunku cystern.

35 Węże do wody zimnej i zanieczyszczonej 33 Wąż do nawadniania 52 Wąż tłoczny do systemów nawadniania, stosowany w rolnictwie i budownictwie o średnicy DN52. Odporny na działanie warunków atmosferycznych a zarazem jest lekki i elastyczny. Wąż zgodny z normą: PN-EN 14540:2005(U) Parametry: Średnica wewnętrzna: 52 mm Długość węża: Oplot: 20 metrów Okrągło-tkany z wysokiej jakości przędzy poliestrowej Wkładka wewnętrzna: Z poliuretanu odporna na ścieranie, gładka i elastyczna Łączniki: Ciśnienie robocze: Aluminiowe 8 bar Ciśnienie rozrywające: 45 bar -30ºC +60ºC Wąż do nawadniania 75 Wąż tłoczny do systemów nawadniania, stosowany w rolnictwie i budownictwie o średnicy DN75. Odporny na działanie warunków atmosferycznych a zarazem jest lekki i elastyczny. Wąż zgodny z normą: PN-EN 14540:2005(U) Parametry: Średnica wewnętrzna: 75 mm Długość węża: Oplot: 20 metrów Okrągło-tkany z wysokiej jakości przędzy poliestrowej Wkładka wewnętrzna: Z poliuretanu odporna na ścieranie, gładka i elastyczna Łączniki: Ciśnienie robocze: Aluminiowe 8 bar Ciśnienie rozrywające: 45 bar -30ºC +60ºC

36 34 Węże do wody zimnej i zanieczyszczonej Wąż strażacki 52 Wąż strażacki tłoczny do hydrantów o średnicy DN52. Odporny na działanie warunków atmosferycznych a zarazem jest lekki i elastyczny. Wąż zgodny z normą: PN-EN 14540:2005(U) Parametry: Średnica wewnętrzna: 52 mm Długość węża: Oplot: 20 metrów Okrągło-tkany z wysokiej jakości przędzy poliestrowej Wkładka wewnętrzna: PCV odporna na ścieranie, gładka i elastyczna Łączniki: Ciśnienie robocze: Aluminiowe 15 bar Ciśnienie rozrywające: 45 bar -30 C +60 C Wąż strażacki 75 Wąż strażacki tłoczny do hydrantów o średnicy DN75. Odporny na działanie warunków atmosferycznych a zarazem jest lekki i elastyczny. Wąż zgodny z normą: PN-EN 14540:2005(U) Parametry: Średnica wewnętrzna: 75 mm Długość węża: Oplot: 20 metrów Okrągło-tkany z wysokiej jakości przędzy poliestrowej Wkładka wewnętrzna: PCV odporna na ścieranie, gładka i elastyczna Łączniki: Ciśnienie robocze: Aluminiowe 15 bar Ciśnienie rozrywające: 45 bar -30 C +60 C

37 Węże do wody zimnej i zanieczyszczonej 35 Wąż techniczny PCV Charakterystyka: Wąż techniczny zbrojony wyprodukowany z najwyższej jakości miękkiego PCV zbrojony potrójną przędzą poliestrową. Wąż z tekstylnym wzmocnieniem do przepływu powietrza, substancji spożywczych, środków ochrony roślin i lekkich chemikaliów pod ciśnieniem.

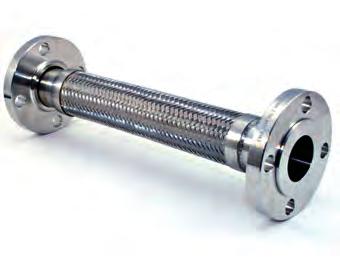

38 36 Węże metalowe Węże metalowe Konstrukcja: Rura falowana z oplotem Materiał: Stal nierdzewna austenityczna: Nr , Nr Typ i oplot: - bez oplotu - jednooplotowy do DN25 - jednooplotowy od DN32 - jednooplotowy o oplocie specjalnym od DN150 - dwuoplotowy o oplocie specjalnym od DN150 - specjalne od -270 C do max C Przy temp. +20 C: od 0,2 do 198 bar Oleje hydrauliczne na bazie oleju mineralnego, smary mineralne i roślinne, oleje napędowe, oleje surowe, woda, amoniak wodnisty, acetylen, benzyna, butan, olej napędowy, gaz ziemny, glizatyna, gliceryna, olej opałowy, kwas węglowy, metyl, alkohol, oleje smarowe, azot, terpentyna, wodór. Przykładowe zakończenia węży metalowych: Kołnierz obrotowy Kołnierz obrotowy na wywijce Gwint zewnętrzny Końcówka do wspawania Gwint wewnętrzny Śrubunek Końcówki spawane ze stali , , lub inne na specjalne życzenie.

39 Węże spiralne-osłonowe 37 Spiralina Materiał: Twardy PVC Od -10 C do +60 C Spirala osłonowa ze sztywnego PVC przeznaczona do zabezpieczania węży przed ścieraniem oraz zgnieceniem (zgodnie z ISO 4649<150 mm 3 ) oraz do zawijania węży w wiązki. Spiralina AT Materiał: Samogasnąca mieszanka poliamidowa Od -40 C do +125 C Spirala osłonowa z mieszanki poliamidowej przeznaczona do zabezpieczania węży przed ścieraniem oraz zgnieceniem (zgodnie z ISO 4649<150 mm3) oraz do zawijania węży w wiązki. Spiralina Flex Materiał: Twardy PVC Od -10 C do +60 C Spirala osłonowa ze sztywnego PVC przeznaczona do zabezpieczania węży przed ścieraniem oraz zgnieceniem (zgodnie z ISO 4649<150 mm3) oraz do zawijania węży w wiązki. Cieńsza ścianka powoduje większą elastyczność w stosunku do Spiraliny Spiralina Gialla Materiał: Twardy PVC Od -10 C do +60 C Spirala osłonowa ze sztywnego PVC przeznaczona do zabezpieczania węży przed ścieraniem oraz zgnieceniem (zgodnie z ISO 4649<150 mm3) oraz do zawijania węży w wiązki.

40 38 Węże wentylacyjne i wyciągowe Eva Materiał węża: Octan etylo-winylowy (EVA) Od -30 C do +60 C DN25 DN80 Bardzo elastyczny, odporny na zgniecenia i skręcanie wąż przeznaczony do odprowadzania zanieczyszczonego powietrza, dymów spawalniczych i pyłów. Stosowany w systemach odkurzaczy przemysłowych. Klin Ścianka: Dł. produkcyjne: PTFE, Silikon, Santopren, Hypalon Spirala stalowa typu Klin Od -150 C do +260 C 6 mb DN50 DN1000 Węże typu Klin są wężami odciągowymi o bardzo dobrej odporności chemicznej. Całkowicie odporne na opary wszystkich kwasów, idealnie nadają się do zakładów chemicznych, petrochemicznych i spożywczych. Wysoka odporność na rozrywanie i mały promień gięcia. Bogata gama produktów klin i materiałów z jakich jest wykonany sprawia, że możliwości jego zastosowania są nieograniczone.

41 Węże wentylacyjne i wyciągowe 39 Luisiana PU Antystatico Przezroczysty poliuretan Spirala z twardego PVC Przezroczysty PVC 3-5 bar Od -5 C do +85 C DN30 DN100 Wąż ssawno-tłoczny przeznaczony do przesyłu substancji o dużym współczynniku tarcia. Wąż posiada linkę miedzianą, która odprowadza ładunki antystatyczne. Oregon Szary PCV Spirala z twardego PVC Szary PVC Od -10 C do +60 C DN20 DN300 Wąż samogasnący (zgodnie z UL 94 V2) przeznaczony do odprowadzania spalin, powietrza, pyłów, wiórów, włókien tekstylnych oraz do wentylacji.

42 40 Węże wentylacyjne i wyciągowe PUR Poliuretan poliestrowy Spirala z drutu stalowego Poliuretan poliestrowy Od -40 C do +90 C Współczynnik ścieralności: 30 mm 3 Grubość ścianki: DN20 DN500 Od 0,5 mm do 2,1 mm Węże typu PUR charakteryzują się bardzo dobrą elastycznością, sprężystością i odpornością na ścieranie. Są najlepszym rozwiązaniem w systemach odciągowych w przemyśle drzewno-meblarskim, gdzie wymagana jest wysoka odporność na ścieranie z jednoczesnym zachowaniem elastyczności systemu odciągowego. Możliwe odprowadzanie ładunków statycznych przez uziemienie spirali. Santoprene Materiał ścianki: Grubość ścianki: Termoplastyczny wulkanizat TPV Santoprene 0,7 mm / 0,9 mm / 1,4 mm Podstawa konstrukcji węża: Średnica drutu: Długości handlowe: Kolor: Drut stalowy czarny 1,2 3,5 mm w zależności od średnicy węża Standardowo od 1 do 20 mb, dla niektórych średnic po wcześniejszym uzgodnieniu do 30 mb Czarny, nieprzeźroczysty Odprowadzanie ładunków elektrostatycznych: Poprzez uziemienie spirali Klasa palności: HB zgodnie z UL 94 Odporność termiczna: C Właściwości: Dobra odporność na ścieranie, bardzo dobra elastyczność, dobra odporność chemiczna Do odciągu i wentylacji pary wodnej, do zasysania i transportowania gorącego i zimnego powietrza, wykorzystywany w przemyśle, do transportu gazów spalinowych, oparów i gazów substancji chemicznych.

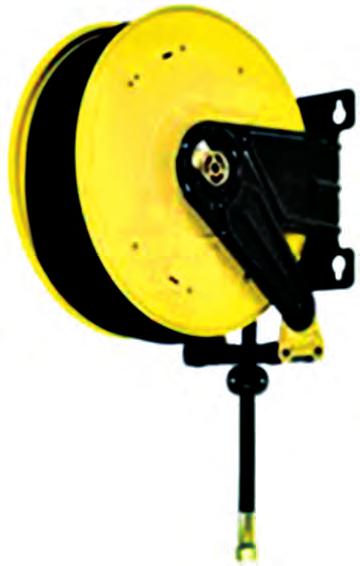

43 Zwijadła 41 Zwijadła dla przemysłu Wykonanie ze stali lub tworzywa. Malowane proszkowo. Wyposażone w mechanizm pozwalający na w pełni automatyczne zwijanie węża. Nadaje się zarówno do małych, średnich jak i dużych ciśnień. Możliwość montażu na podłodze, ścianie lub suficie. Przeznaczony głownie do powietrza, wody, oleju oraz ropy. Solidny, trwały o wysokiej odporności na korozję Płynna praca węża Regulowany wylot minimalizuje tarcie. Zwijadła dla przemysłu spożywczego Zwijacz wykonany jest w całości ze stali nierdzewnej. Został zaprojektowany specjalnie do wykorzystania w przemyśle przetwórstwa spożywczego. Dzięki zaokrąglonym krawędziom i elementom, takim jak łatwy do demontażu wylot węża, montowane na zewnątrz połączenie obrotowe i minimalna liczba połączeń materiałowych, czyszczenie urządzenia jest bardzo łatwe. Możliwe użycie z wężem o długości do 25 metrów Spełnia międzynarodowe wymogi.

44 42 Końcówki i przyłącza Końcówka pod wąż z GZ 6-kątna Materiał: AISI 304, AISI 316 Gwint: BSPT 10 bar Mufa Materiał: AISI 304, AISI 316 Gwint: BSPT 10 bar Nypel Rodzaje: Nypel redukcyjny z nakrętką 6-kątną Nypel dwustronny z nakrętką 6-kątną Materiał: AISI 304, AISI 316 Gwint: BSPT 10 bar

45 Opaski i obejmy 43 Opaski ślimakowe Wykonanie: Szerokość taśmy: Zakres: Stal zwykła, Stal kwasoodporna 9 mm, 12 mm Opaski o szerokości 9 mm: od 8 12 mm do mm Opaski o szerokości 12 mm: od mm do mm Opaski ślimakowe ze stali zwykłej lub nierdzewnej o szerokości 9 mm lub 12 mm to najwyższej jakości produkt wykonany zgodnie z rygorami norm ISO Specjalna konstrukcja opaski zapewnia wysoką wytrzymałość i szczelność połączenia. Opaski GBS Wykonanie: Zakres: W1 Całość wykonana ze stali węglowej ocynkowanej W2 Śruba ze stali węglowej ocynkowanej, taśma oraz zamek ze stali nierdzewnej W4 Całość ze stali kwasoodpornej W5 Całość ze stali kwasoodpornej niemagnetycznej Od mm do mm Obejmy zaciskowe z zamknięciem przegubowym GBS są szczególnie przydatne do mocowania przewodów elastycznych, z twardej gumy, zbrojonych tworzywem lub stalą, pracujących w instalacjach próżniowych lub ciśnieniowych. Obejmy wykonane są z taśmy o szerokościach 18, 20, 25, 30 mm jako jedno- lub wieloczęściowe. Obejmy skorupowe wg DIN 2817 Materiał: Aluminium Mosiądz, Stal kwasoodporna AISI 316 Zakres: Do 25 bar Aluminium: DN15 DN200 Mosiądz: DN15 DN100, Stal kwasoodporna: DN15 DN100 Normy: Obejmy wykonane wg DIN 2817 Śruby zgodne z normą EN ISO 4762 / DIN 912, cynkowane galwanicznie 8,8 lub stal KO Nakrętki zgodne z normą EN ISO 4032 / DIN 934, cynkowane galwanicznie 8,8 lub stal KO Obejmy skorupowe służą do montażu węży gumowych na końcówkach z ogonem gładkim i karbowanym oraz specjalnym pierścieniem zabezpieczającym. Konstrukcja obejm skorupowych minimalizuje możliwość wysunięcia końcówki z węża podczas jego pracy. Ze względu na możliwość wykonania obejm skorupowych z trzech typów materiałów, znalazły one zastosowanie w wielu gałęziach przemysłu.

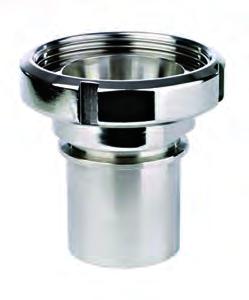

46 44 Złącza spożywcze DIN Końcówka spożywcza DIN pod wąż z nakrętką GW Materiał: Króciec AISI 316 Nakrętka AISI 304 Od -30 C do +120 C Do DN50 16 bar Od DN65 10 bar Norma: DIN Przemysł spożywczy, farmaceutyczny i chemiczny Możliwość zamówienia złącza DIN z gładkim lub karbowanym króćcem. Istnieje również możliwość zamówienia samego króćca lub samej nakrętki Końcówka spożywcza DIN pod wąż z GZ Materiał: Króciec AISI 316 Od -30 C do +120 C 40 bar Norma: DIN Przemysł spożywczy, farmaceutyczny i chemiczny Możliwość zamówienia złącza DIN z gładkim lub karbowanym króćcem. Uszczelki są oferowane osobno.

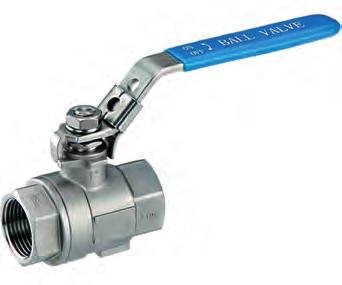

47 Pistolet do wody Uszczelki Zawory kulowe 45 Pistolet do wody Ciśnienie robocze: Obudowa pistoletu: Masa: Przepływ: Do 25 bar Guma syntetyczna 1,1 kg l/min (5 bar) Do +95 C Przemysłowy pistolet do wody z regulowaną dyszą wylotową i regulacją przepływu Uszczelki Uszczelki do złączy spożywczych SMS, TriClamp, DIN oraz camlock, TW Euro, Storz, GEKA Materiał: NBR, EPDM, viton, hypalon, PTFE, silikon i inne Zawory kulowe Materiał: Przyłącza: Napęd: Dostępne rodzaje: AISI 304, AISI 316, ST ocynk Gwint wewnętrzny, króćce do spawania Dźwignia ręczna Zawór kulowy 1- częściowy GW/GW Zawór kulowy 2- częściowy GW/GW Zawór kulowy 3- częściowy GW/GW Zawór kulowy 3- częściowy Spaw/Spaw Zawór kulowy 2- częściowy kołnierzowy

48 MiDaTech Daniel Kurc ul. Duńska Łódź tel fax e-mai: biuro@midatech.pl
