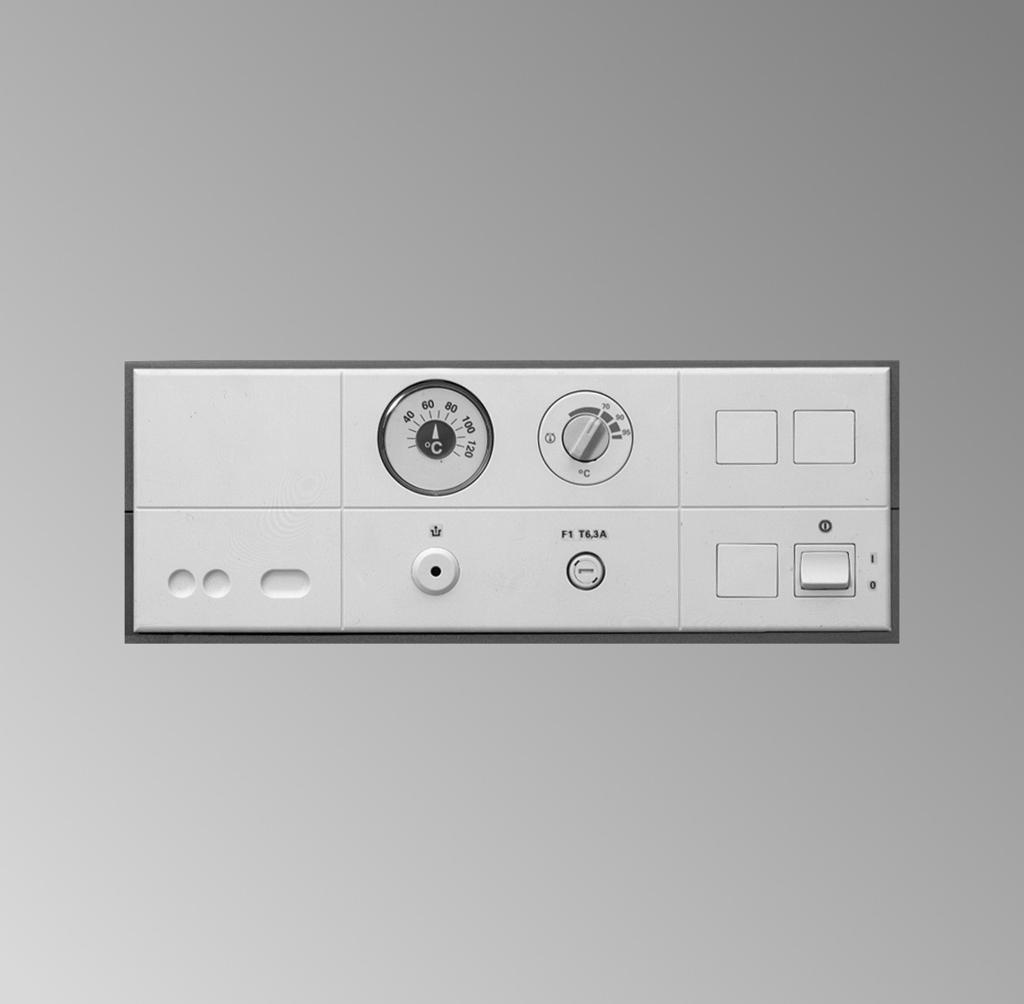

1 Instrukcja montażowa i serwisowa dla wykwalifikowanego personelu VIESMANN Vitotronic 100 Typ GC2 Regulator obiegu kotła Wskazówki dotyczące ważności, patrz ostatnia strona VITOTRONIC /2004 Proszę zachować!

2 Wskazówki bezpieczeństwa Zasady bezpieczeństwa Prosimy o dokładne przestrzeganie wskazówek bezpieczeństwa w celu wykluczenia ryzyka utraty zdrowia oraz powstania szkód materialnych. Objaśnienie wskazówek bezpieczeństwa! Niebezpieczeństwo Ten znak ostrzega przed niebezpieczeństwem zranienia. Uwaga Ten znak ostrzega przed stratami meterialnymi i zanieczyszczeniem środowiska. Wskazówka Tekst oznaczony słowem wskazówka zawiera pomocne dodatkowe informacje. Przeznaczenie Niniejsza instrukcja skierowana jest wyłącznie do wykwalifikowanego personelu. & Prace przy instalacji gazowej może wykonywać wyłącznie instalator posiadający odpowiednie uprawnienia zakładu gazowniczego. & Pracenapodzespołach elektrycznych mogą być wykonywane tylko przez wykwalifikowany personel. & Pierwsze uruchomienie powinien przeprowadzić sprzedawca urządzenia lub wyznaczona przez niego osoba wykwalifikowana. Przepisy Podczaspracnależy przestrzegać & przepisów bezpieczeństwa i higieny pracy, & ustawowych przepisów o ochronie środowiska, & przepisów zrzeszeń zawodowoubezpieczeniowych, & aktualnych europejskich, krajowych ibranżowych przepisów bezpieczeństwa. a ÖNORM, EN, ÖVGW-TR Gas, ÖVGW-TRF i ÖVE c SEV, SUVA, SVGW, SVTI, SWKI i VKF. Jeżeli występuje zapach gazu Niebezpieczeństwo Ulatniający się gaz może spowodować eksplozję, awjej następstwie ciężkie obrażenia. & Nie palić! Unikać otwartego ognia i tworzenia się iskier. Pod żadnym pozorem nie włączać ani nie wyłączać oświetlenia i urządzeń elektrycznych. & Otworzyć okna i drzwi. & Zamknąć zawór odcinający gaz. & Wyłączyć instalację zeksploatacji. & Ewakuować osoby z obszaru zagrożenia. & Przestrzegać przepisów bezpieczeństwa eksploatacji wewnętrznych instalacji gazowych. 2

3 Wskazówki bezpieczeństwa Zasady bezpieczeństwa (ciąg dalszy) Jeżeli występuje zapach spalin Niebezpieczeństwo Spaliny mogą powodować zatrucia zagrażające życiu i zdrowiu. & Wyłączyć instalację grzewczą z eksploatacji. & Przewietrzyć pomieszczenie. & Zamknąć drzwi prowadzące do pomieszczeń mieszkalnych. Praceprzyinstalacji & Odłączyć instalację od napięcia elektrycznego i sprawdzić jego brak w obwodach (np. przy oddzielnym bezpieczniku lub wyłączniku głównym). & Zabezpieczyć instalację przed przypadkowym włączeniem. & Przy pracach związanych z instalacją gazową zamknąć zawór odcinający gaz i zabezpieczyć przed przypadkowym otwarciem. Prace naprawcze! Uwaga Naprawianie podzespołów spełniających funkcje zabezpieczające zagraża bezpiecznej eksploatacji instalacji. Uszkodzone części muszą być wymienione na oryginalne części firmy Viessmann. Elementy dodatkowe, części zamienne i szybkozużywalne! Uwaga Części zamienne i szybkozużywalne, które nie zostały sprawdzone wraz z instalacją, mogą zakłócić prawidłowe jej funkcjonowanie. Montaż nie dopuszczonych elementów oraz nie uzgodnione zmiany konstrukcyjne mogą obniżyć bezpieczeństwo pracy instalacji i spowodować ograniczenie praw gwarancyjnych. Stosować wyłącznie oryginalne części zamienne firmy Viessmann lub części przez tę firmę dopuszczone. 3

4 Spis treści Spis treści Instrukcja montażu Przygotowanie montażu Schematy instalacji grzewczych... 5 Przebieg montażu Otwieranie regulatora... 7 Przegląd przyłączy elektrycznych... 8 Wprowadzanie i zabezpieczanie przewodów... 9 Zmiana ustawień zabezpieczającego ogranicznika temperatury (w razie potrzeby) Regulator temperatury Przyłączanie zewnętrznych urządzeń zabezpieczających Przyłączenie palnika Przyłącze elektryczne Instrukcja serwisowa Pierwsze uruchomienie, przegląd, konserwacja Uruchomienie Kontrola zabezpieczającego ogranicznika temperatury Usuwanie usterek System diagnostyczny Schematy Schemat przyłączy i okablowania Podzespoły Podzespoły z listy części zamiennych Wykazy części Wykaz części Dane techniczne Wykaz haseł

5 Przygotowanie montażu Schematy instalacji grzewczych Wersja instalacji 1 Podwyższenietemperaturywodynapowrocieprzypomocypompymieszającej Montaż A Vitoplex 100, typ PV1 z regulatorem Vitotronic 100, typ GC2 B Palnik 2. stopień C Palnik 1. stopień D Przyłącze elektryczne 230 V/50 Hz E Obieg grzewczy z mieszaczem (w gestii inwestora) F Pompa mieszająca (w gestii inwestora) T1 Regulator temperatury do zamykania mieszaczy (obiegi grzewcze E), jeżeli temperatura wody na powrocie na T1 spadnie poniżej 60 C (w gestii inwestora). T2 Regulator temperatury do włączania pompy mieszającej F: Pompa mieszająca wł., jeżeli temperatura wody na powrocie na T2 spada poniżej 65 C (w gestii inwestora). 5

6 Przygotowanie montażu Schematy instalacji grzewczych (ciąg dalszy) Wersja instalacji 2 Podwyższenietemperaturywodynapowrocieprzypomocy3-drogowego zaworu mieszającego A Vitoplex 100, typ PV1 z regulatorem Vitotronic 100, typ GC2 B Palnik 2. stopień C Palnik 1. stopień D Przyłącze elektryczne 230 V / 50 Hz E Obieg grzewczy z mieszaczem (w gestii inwestora) F Silnik mieszacza do podwyższania temperatury wody na powrocie (w gestii inwestora) G Pompaobiegukotła (wgestii inwestora) H Czujnik temperatury do podwyższania temperatury wody na powrocie do 65 C (w gestii inwestora) 6

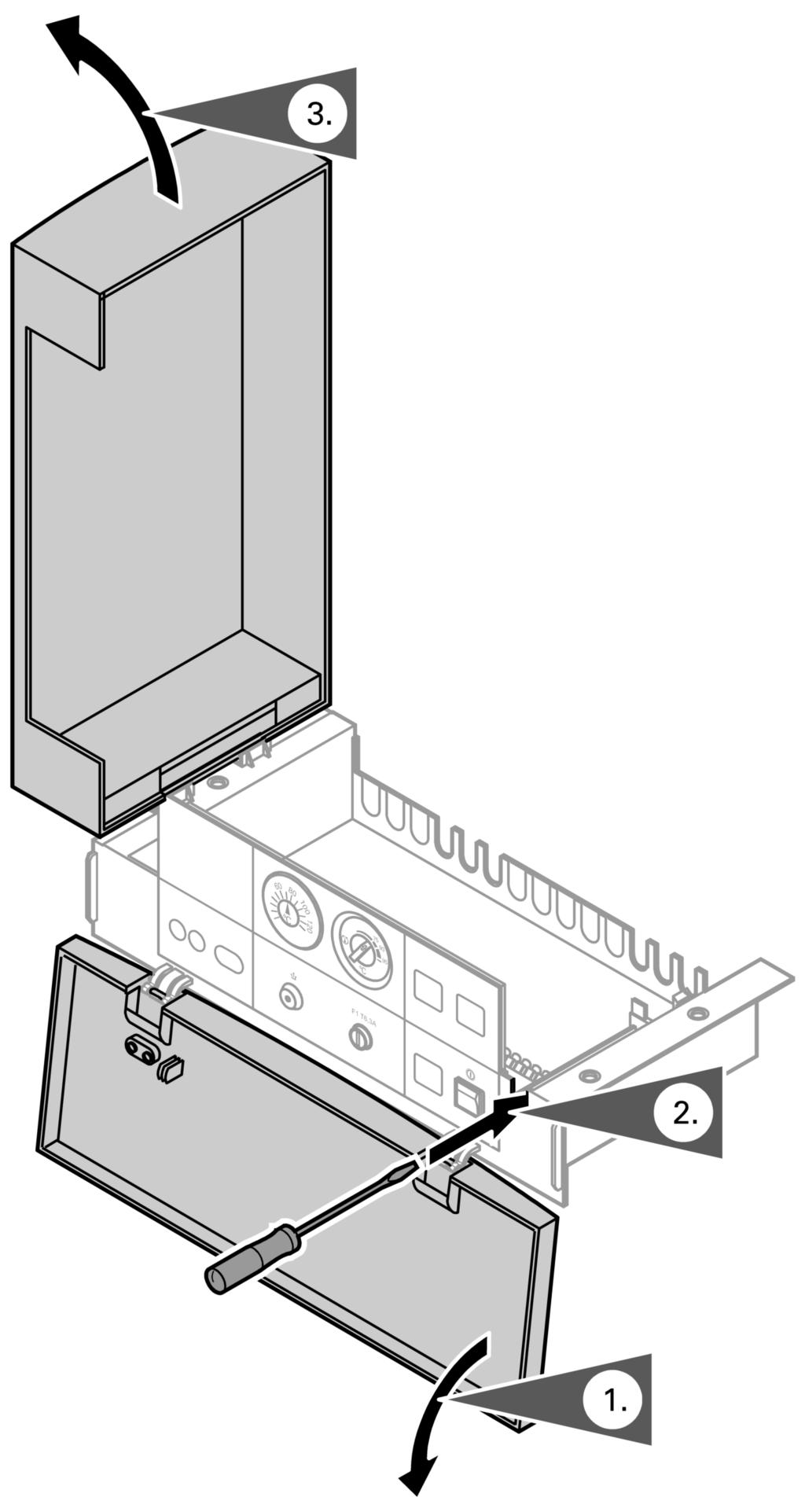

7 Przebieg montażu Otwieranie regulatora Montaż 7

8 Przebieg montażu Przegląd przyłączy elektrycznych Ilustracja pokazuje dolną część regulatora od tyłu Zaciski: A Przyłącze elektryczne (230 V/ 50 Hz) B Palnik 2. stopień C Styk przełączający do blokowania palnika z zewnątrz D Palnik 1. stopień E Zewnętrzne urządzenie zabezpieczające 8

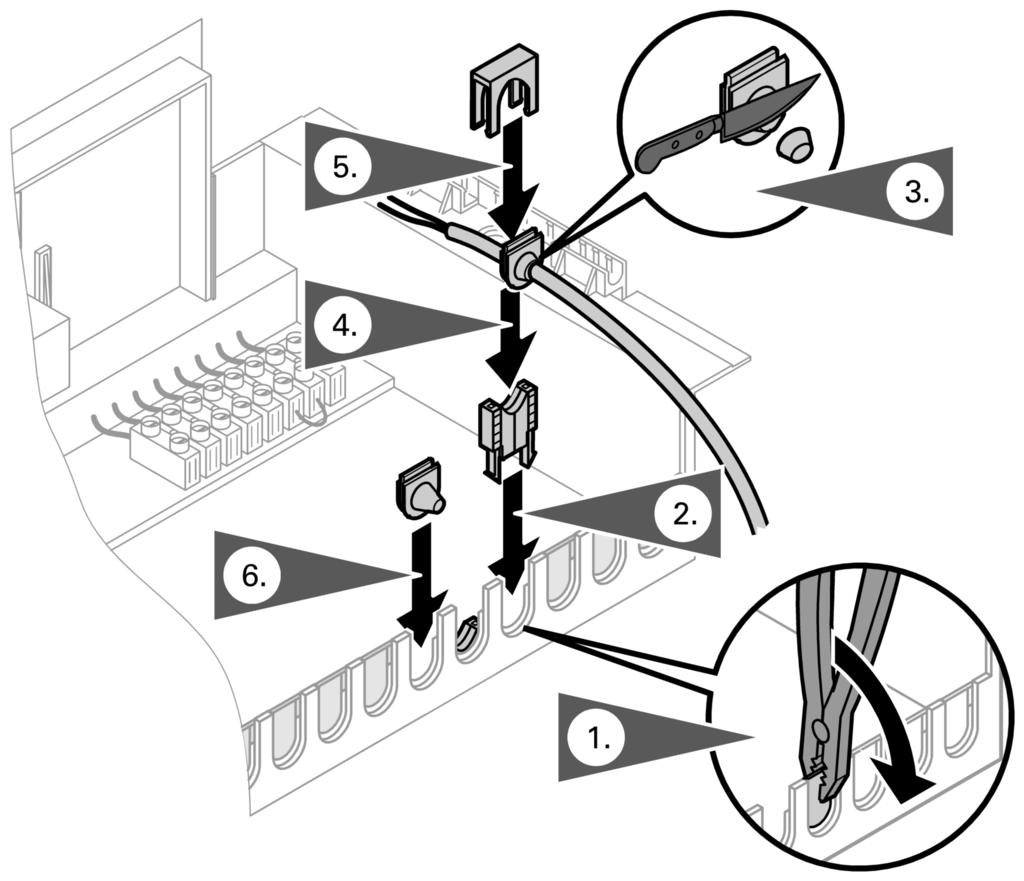

9 Przebieg montażu Wprowadzanie i zabezpieczanie przewodów 1. Wyłamać otwór w obudowie regulatora. 2. Zatrzasnąć dolną część uchwytu. 3. Wyciąć przepust na przewody. 4. Wprowadzić przewód w przepust na przewody, a następnie je nałożyć. 5. Zatrzasnąć górną część uchwytu. 6. Zamknąć zbędne otwory z przepustem na przewody (nie wycięte) wdolnejczęści regulatora. Montaż 9

10 Przebieg montażu Zmiana ustawień zabezpieczającego ogranicznika temperatury (w razie potrzeby) Przestawieniena100 CwfirmieT&G Zabezpieczający ogranicznik temperatury w stanie wysyłkowym nastawiony jest na 110 C. 1. Zdjąć zaślepkę przycisku odblokowania E. 2. Poluzować nakrętkę. 3. Zdemontować zabezpieczający ogranicznik temperatury. 4. Wkręt z rowkiem obracać, aż rowek będzie wskazywał na 100 C. Wskazówka Po przestawieniu na 100 Cnie nastawiać regulatora temperatury na wartość powyżej 75 C. 10

11 Zmiana ustawień zabezpieczającego... (ciąg dalszy) Przestawieniena100 CwfirmieJuchheim Przebieg montażu Zabezpieczający ogranicznik temperatury w stanie wysyłkowym nastawiony jest na 110 C. Montaż 1. Zdjąć zaślepkę przycisku odblokowania E. 2. Poluzować nakrętkę. 3. Zdemontować zabezpieczający ogranicznik temperatury. 4. Wkręt z rowkiem obracać, aż rowek będzie wskazywał 100 C. Wskazówka Po przestawieniu na 100 Cnie nastawiać regulatora temperatury na wartość powyżej 75 C. Regulator temperatury Regulator temperatury w stanie wysyłkowym nastawiony jest na 75 C. 11

12 Przebieg montażu Regulator temperatury (ciąg dalszy) Jeżeli zabezpieczający ogranicznik temperatury przestawiony jest na 100 C, nie nastawiać regulatora temperatury na wartość powyżej 75 C. Drugi stopień palnika zostaje włączony lub wyłączony 5 K poniżej pierwszego stopnia palnika. Przyłączanie zewnętrznych urządzeń zabezpieczających! Uwaga Styki napięciowe prowadzą do spięć lub zwarć faz. Zewnętrzne przyłącza muszą być beznapięciowe. A Zaciski w regulatorze B Zabezpieczenie przed brakiem wody 12 C Ogranicznik ciśnienia maksymalnego D Pozostałe urządzenia zabezpieczające

13 Przebieg montażu Przyłączanie zewnętrznych urządzeń... (ciąg dalszy) 1. Usunąć mostek między zaciskami 16 i 17 regulatora. 2. Przyłączyć szeregowo zewnętrzne urządzenie sygnalizacyjne. Przyłączenie palnika Przyłączenia palnika dokonuje inwestor. Przewód palnika nie jest objęty zakresem dostawy. Zalecenie odnośnie instalowanego przez inwestora przewodu palnika: 1. stopień: 5 x 0,75 H05V2V2 2. stopień: 3 x 0,75 H05V2V2 Przyłącze elektryczne Montaż Przepisy Przyłącza elektryczne i zabezpieczenia (np. układ FI) należy wykonać zgodnie z IEC 364, Technicznymi Warunkami Przyłączeniowymi lokalnego zakładu energetycznego oraz przepisami VDE! Zasilanie regulatora może posiadać zabezpieczenie wynoszące maks. 16A. Wymagania dotyczące instalowanego przez inwestora wyłącznika głównego W instalacjach paleniskowych wykonanych wg normy DIN VDE 0116 zainstalowany przez inwestora wyłącznik główny musi spełniać wymagania normy DIN VDE 0116 Punkt 6. Wyłącznik główny o minimalnej rozwartości 3 mm powinien być zamontowany poza kotłownią iodłączać jednocześnie wszystkie nieuziemione przewody. Przyłączanie zasilającego przewodu elektrycznego Zalecenie odnośnie przyłączanego przez inwestora zasilającego przewodu elektrycznego: 3-żyłowy przewód, do wyboru: & H05VV-F3G 0,75 mm 2 & H05VV-F3G 0,75 mm 2 13

14 Przebieg montażu Przyłącze elektryczne (ciąg dalszy) 1. Sprawdzić, czy zasilanie regulatora posiada zabezpieczenie maks. 16 A. 2. Przyłączyć na zaciskach zasilający przewód elektryczny w skrzynce przyłączeniowej (dostarcza inwestor) i w regulatorze. L1 brązowy N niebieski PE zielony/żółty Wskazówka Nie zamieniać żył L1 i N. A Napięcie zasilania 230 V~ B Bezpiecznik instalowany przez inwestora, maks. 16 A C Wyłącznik główny, 2-biegunowy (w gestii inwestora) D Skrzynka przyłączeniowa (w gestii inwestora) E Zaciski w regulatorze Oznaczenie kolorów wg normy DIN IEC BN brązowy BU niebieski GNYE zielony/żółty 14

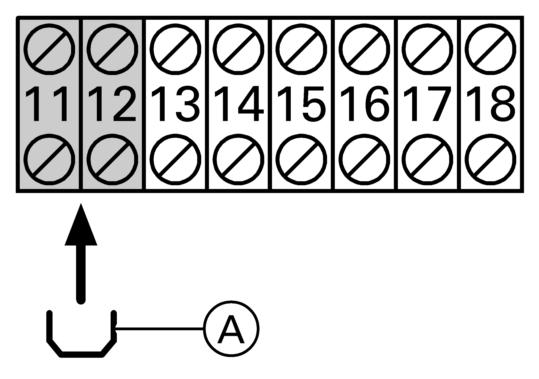

15 Kontrola zabezpieczającego ogranicznika temperatury Uruchomienie 2. Odczekać, aż temperatura wody w kotle spadnie 25 do 30 K poniżej nastawionej temperatury zabezpieczenia. 3. Usunąć mostek A między zaciskami 11 i 12 regulatora. 1. Założyć mostek A między zaciskami 11 i 12 regulatora. Regulator temperatury R jest zmostkowany. Jeżeli temperatura wody w kotle osiąga temperaturę zabezpieczenia, zabezpieczający ogranicznik temperatury wyłącza palnik. 4. Odblokować zabezpieczający ogranicznik temperatury poprzez naciśnięcie przycisku E. Serwis 15

16 Usuwanie usterek System diagnostyczny Objawy w instalacji Przyczyna usterki Czynność Kocioł grzewczy jest zimny, palnik nie pracuje Zadziałał zabezpieczający ogranicznik temperatury Sprawdzić zabezpieczający ogranicznik temperatury Zewnętrzne urządzenie zabezpieczające Zadziałał bezpiecznik F1 Usterka palnika & Sprawdzić przyłącze & Sprawdzić zewnętrzne urządzenie zabezpieczające Sprawdzić przyłącza i palnik, ew. wymienić bezpiecznik Sprawdzić palnik 16

17 Schematy Schemat przyłączy i okablowania F1 Bezpiecznik T6,3 A, 250 V~ F6 Zabezpieczający ogranicznik temperatury E 110 C(100 C) F7 Regulator temperatury R 75 C (70do100 C) S1 Wyłącznik zasilania 8 Zaciski A Przyłącze elektryczne, 230 V/50 Hz B Palnik 2. stopień C Styk przełączający do blokowania palnika z zewnątrz (przy przyłączeniu usunąć mostek) D Palnik 1. stopień E Zewnętrzne urządzenia zabezpieczające (przy przyłączaniu usunąć mostek) Serwis 17

18 Podzespoły Podzespoły z listy części zamiennych Bezpiecznik F1: T6, 3 A, 250 V maks. moc tracona 2,5W,dozabezpieczenia całego urządzenia Zabezpieczający ogranicznik temperatury & Typ X6.01A, f-a T&G, DIN STB lub typ STB EM-80 V-TK/b7 1, f-a Juchheim, DIN STB & Wstaniewysyłkowym nastawa na 110 C, z możliwością przestawienia na 100 C (patrz strona 10) & Elektromechaniczny przełącznik temperatury z blokadą, działający na zasadzie rozszerzalności płynnej & Zwłasnym zabezpieczeniem, przy nieszczelnej rurce kapilarnej lub temperaturze otoczenia poniżej -10 C również następuje zablokowanie & Ogranicza temperaturę wody w kotle do maksymalnej dopuszczalnej wartości przez wyłączenie i blokadę & Zamocowanie centralne M 10, rurka kapilarna o dł mm, czujnik 7 3mm,odł. 190mm & Kontrole: elektryczna wg przepisów VDE 0701, kontrola sposobu działania poprzez włączenie kontrolne zabezpieczającego ogranicznika temperatury Regulator temperatury & Typ EMF-13 TK/b1,DIN TR & Zakresnastawyod70do100 C.W stanie wysyłkowym nastawiony jest na 75 C. Wskazówka Nie nastawiać poniżej 70 C, nastawa górna co najmniej 15 K poniżej nastawy zabezpieczającego ogranicznika temperatury. & Elektromechaniczny przełącznik temperatury działający na zasadzie rozszerzalności płynnej & Reguluje maks. temperaturę wody wkotle & 2 stopniowy regulator temperatury: 2. Stopień palnika zostaje wł. lub wył. 5Kponiżej 1. stopnia palnika & Oś nastawcza spłaszczona 6 mm, przycisk regulacyjny nasunięty na oś od przodu & Rurkakapilarnaodł. 3500mm, czujnik 7 3mm,odł. 170mm & Kontrole: elektryczna wg przepisów VDE

19 Wykazy części Wykaz części Części zamienne 001 Uchwyt przewodów 004 Tarcza oporowa regulatora temperatury 005 Zatyczka maskująca do zabezpieczającego ogranicznika temperatury 007 Panel przedni 010 Górna część obudowy 011 Pole obsługi 016 Dolna część obudowy 017 Pokrywa tylna 018 Termometr 019 Pokrywa włącznika 022 Zacisk przyłączeniowy 023 Uchwyt bezpieczników 024 Oprawka bezpiecznika czułego 030 Zabezpieczający ogranicznik temperatury 031 Regulator temperatury 033 Pokrętło regulatora temperatury 036 Przełącznik, 2-biegunowy 091 Bezpiecznik T 6, 3 A/250 V~ 097 Hak mocujący 098 Opakowanie dodatkowe uchwytu mocującego Części bez ilustracji 080 Instrukcja montażowa i serwisowa 081 Instrukcja obsługi 099 Opakowanie dodatkowe śrub mocujących Wskazówka odnośnie zamawiania części zamiennych! Należy podać numer katalogowy i fabryczny wyrobu (patrz tabliczka znamionowa A) oraz numer pozycji części (z niniejszego wykazu). Części dostępne w handlu można otrzymać w lokalnych sklepach branżowych. Serwis 19

20 Wykazy części Wykaz części (ciąg dalszy) 20

21 Dane techniczne Dane techniczne Napięcie znamionowe: Częstotliwość znamionowa: Znamionowe natężenie prądu: Klasa zabezpieczenia: Stopień zabezpieczenia: Sposób działania: Dop. temperatura otoczenia & podczas eksploatacji: & przy magazynowaniu i transporcie: 230 V~ 50 Hz 6A~ I IP 30 wg normy EN 60529, do zapewnienia przez budowę/montaż typ 1 B wg normy EN Cdo+40 C Zastosowanie w pomieszczeniach mieszkalnych i grzewczych (normalna temperatura otoczenia) -20 Cdo+65 C Obciążenie znamionowe wyjść przy 230 V~ & Palnik 1. stopień (zaciski 4(2)A~ D): & Palnik 2. stopień (zaciski 1(0,5)A~ B): & Całkowite maks. 6 A~ Serwis 21

22 Wykaz haseł Wykaz haseł B Bezpiecznik C Części Części zamienne D Dane techniczne L Lista części zamiennych O Otwieranie... 7 Otwieranie regulatora... 7 Oznaczenie kolorów P Palnik... 8 Podzespoły Przyłącza... 8 Przyłącze elektryczne... 8, 13 R Regulator temperatury S Schemat okablowania Schemat przyłączy i okablowania.. 17 Skrzynka przyłączeniowa Styk przełączający... 8 U Uruchomienie Urządzenie zabezpieczające... 8 W Wersja instalacji grzewczej... 5 Wersje instalacji... 5 Wprowadzanie przewodów... 9 Wskazówki montażowe... 5 Wyłącznik główny Z Zabezpieczający ogranicznik temperatury... 10, 15, 18 Zaciski... 8 Zapotrzebowanie na ciepło... 8 Zewnętrzne urządzenie zabezpieczające

23 23

24 Wydrukowano na papierze przyjaznym środowisku, wybielonym i wolnym od chloru Wskazówka dotycząca ważności Informacja o wyrobie/wskazówki dotyczące ważności Vitotronic 100, typ GC2 Do montażu przykotłach grzewczych firmy Viessmann. Dotyczy regulatorów Nr katalog , od nr fabr Viessmann sp. z o.o. PL Wrocław tel.: (071) faks: (071) Zmiany techniczne zastrzeżone! 24
