1 Jędrzej Ułasiewicz IIAiR Politechnika Wrocławska 1 1. Kolejki komunikatów POSIX 1.1 Podstawowe własności Kolejki FIFO maja następujące wady: Komunikaty pozbawione struktury Nie można testować stanu kolejki liczba komunikatów, procesy zablokowane Wad tych pozbawione są kolejki komunikatów POSIX Podstawowe cechy kolejek komunikatów: 1. Kolejki komunikatów są pośrednim obiektem komunikacyjnym widzianym jako plik specjalny. Komunikujące się procesy nie muszą znać swoich identyfikatorów. 2. Komunikaty odczytywane z kolejki zachowują strukturę są separowane. W kolejce mogą znajdować się komunikaty różnej długości. Własności tej nie mają kolejki FIFO. 3. Można zadać maksymalną długość kolejki komunikatów. Gdy zostanie ona przekroczona, proces piszący do kolejki komunikatów będzie zablokowany. 4. Kolejka widziana jest w systemie plików jako plik specjalny. Operacje zapisu / odczytu mogą być zabezpieczane prawami dostępu tak jak w przypadku plików regularnych. 5. Można testować status kolejki (np. liczbę komunikatów w kolejce). Nie jest to możliwe w przypadku kolejek FIFO. 6. Komunikatom można nadać priorytet. Komunikaty wyższym priorytecie będą umieszczane na początku kolejki. PN1 PO1 PNk Max n POn Procesy nadające Kolejka Q Procesy odbierajace Rys. 1-1 Procesy komunikują się za pomocą kolejki komunikatów

2 Jędrzej Ułasiewicz IIAiR Politechnika Wrocławska 2 Zastosowanie kolejki komunikatów jest wygodnym rozwiązaniem w następujących przypadkach: 1. Proces wysyłający komunikaty nie może być wstrzymany. 2. Proces wysyłający komunikaty nie potrzebuje szybkiej informacji zwrotnej o tym czy komunikat dotarł do adresata. 3. Zachodzi potrzeba przekazywania danych z procesu w którym one powstają (producent) do procesu w którym są one przetwarzane (konsument) 1.2 Podstawowe typy i plik nagłówkowy Kolejka komunikatów jest typu mqd_t. Typ ten jest zdefiniowany w pliku nagłówkowym <mqueue.h>. Modyfikowalne atrybuty kolejki komunikatów zdefiniowane są w strukturze mq_attr. struct mq_attr { long mq_maxmsg; // Maksymalna liczba komunikatów w kolejce long mq_msgsize; // Maksymalna wielkość poj. komunikatu long mq_curmsg; // Aktualna liczba komunikatów w kolejce long mq_flags; // Flagi long mq_sendwait; // Liczba procesów zablok. na operacji zapisu long mq_recvwait; // Liczba procesów zablok. na operacji odczytu } mq_open Otwarcie kolejki komunikatów mq_getattr Pobranie atrybutów kolejki mq_setattr Ustawienie atrybutów kolejki mq_receive Odbiór komunikatu z kolejki mq_send Zapis komunikatu do kolejki mq_timedreceive Odbiór z kolejki komunikatów (z ogr.czasowym) mq_timedsend Zapis komunikatu do kolejki (z ogr.czasowym) mq_notify Żądanie zawiadomnienia gdy kolejka niepusta mq_unlink Skasowanie kolejki mq_close Zamknięcie kolejki

3 Jędrzej Ułasiewicz IIAiR Politechnika Wrocławska Utworzenie i otwarcie kolejki komunikatów Kolejkę komunikatów tworzy się za pomocą funkcji: mqd_t mq_open(char *name,int oflag) mqd_t mq_open(char *name,int oflag,int mode,mq_attr *attr) name oflag mode attr Łańcuch identyfikujący kolejkę komunikatów, ma się zaczynać od /. Kolejki tworzone są w katalogu bieżącym Tryb tworzenia kolejki. Tryby te są analogiczne jak w zwykłej funkcji open. Prawa dostępu do kolejki (r - odczyt, w - zapis) dla właściciela pliku, grupy i innych, analogicznie jak w przypadku plików regularnych. Atrybut x - wykonanie jest ignorowany. Atrybuty kolejki Ważniejsze tryby tworzenia kolejki komunikatów: Tryb O_RDONLY O_WRONLY O_RDWR O_CREAT O_NONBLOCK Znaczenie Tylko odczyt z kolejki Tylko zapis do kolejki Odczyt i zapis Utwórz kolejkę o ile nie istnieje Domyślnie flaga jest wyzerowana co powoduje że operacje odczytu (mq_receive) i zapisu (mq_send) mogą być blokujące. Gdy flaga jest ustawiona operacje te nie są blokujące i kończą się błędem. Tab. 1-1 Podstawowe flagi używane przy tworzeniu kolejek komunikatów Atrybut Wartość domyślna mq_maxmsg 10 mq_msgsize 4096 mq_flags 0 Tab. 1-2 Domyślne atrybuty kolejki komunikatów:

4 Jędrzej Ułasiewicz IIAiR Politechnika Wrocławska 4 Gdy kolejka już istnieje parametry 3 i 4 funkcji mq_open są ignorowane. Funkcja mq_open zwraca: 1. W przypadku pomyślnego wykonania wynik jest nieujemny jest to identyfikator kolejki komunikatów 2. W przypadku błędu funkcja zwraca Synchronizacja Przebieg operacji zapisu i odczytu zależy od liczby n komunikatów w kolejce i od jej pojemności Max. Wysyłanie komunikatu: mq_send(...) Odbiór komunikatu: mq_receive (...) Liczba komunikatów n w kolejce Q n = Max Wysłanie komunikatu Blokada lub sygnalizacja błędu Odbiór komunikatu Bez blokady 0< n < Max Bez blokady Bez blokady n = 0 Bez blokady Blokada lub sygnalizacja błędu Rys. 1-2 Przebieg operacji na kolejce w zależności od liczby komunikatów n w jej buforze 1.5 Wysłanie komunikatu do kolejki Wysłanie komunikatu do kolejki komunikatów odbywa się za pomocą funkcji: int mq_send(mqd_t mq, char *msg, size_t len, unsigned int mprio)

5 Jędrzej Ułasiewicz IIAiR Politechnika Wrocławska 5 Znaczenie parametrów: mq identyfikator kolejki komunikatów, *msg adres bufora wysyłanego komunikatu, len długość wysyłanego komunikatu, mprio priorytet komunikatu (od 0 do MQ_PRIORITY_MAX). Wywołanie funkcji powoduje przekazanie komunikatu z bufora msg do kolejki mq. Można wyróżnić dwa zasadnicze przypadki: 1) W kolejce jest miejsce na komunikaty. Wtedy wykonanie funkcji nie spowoduje zablokowania procesu bieżącego. 2) W kolejce brak miejsca na komunikaty. Wtedy wykonanie funkcji spowoduje zablokowania procesu bieżącego. Proces ulegnie odblokowaniu gdy zwolni się miejsce w kolejce. Zachowanie się funkcji uzależnione jest od stanu flagi O_NONBLOCK. Flaga ta jest domyślnie wyzerowana. Funkcja zwraca: 0 Sukces -1 Błąd 1.6 Pobieranie komunikatu z kolejki Pobieranie komunikatu z kolejki komunikatów odbywa się za pomocą funkcji mq_receive. int mq_receive(mqd_t mq, char *msg, size_t len, unsigned int *mprio) Znaczenie parametrów: mq identyfikator kolejki komunikatów, *msg Adres bufora na odbierany komunikat, len maksymalna długość odbieranego komunikatu, mprio priorytet odebranego komunikatu. 1. Gdy w kolejce znajduje się przynajmniej jeden komunikat wywołanie funkcji mq_receive nie spowoduje zablokowania procesu bieżącego. 2. Gdy w kolejce brak komunikatów wywołanie funkcji mq_receive spowoduje zablokowania procesu bieżącego.

6 Jędrzej Ułasiewicz IIAiR Politechnika Wrocławska 6 Proces ulegnie odblokowaniu gdy w kolejce pojawi się jakiś komunikat. Proces 1 Proces 2 Stan kolejki mq_receive(...) Pusta Blokada kolejka komunikatów mq_send(...) przeslanie komunikatu Pusta Rys. 1-3 Proces 2 blokuje się przy próbie odbioru komunikatu z kolejki. W przypadku gdy więcej niż jeden proces czeka na komunikat odblokowany będzie proces który najdłużej czekał. Zachowanie się funkcji uzależnione jest także od stanu flagi O_NONBLOCK. Funkcja mq_receive zwraca: >0 Rozmiar odebranego komunikatu gdy wynik jest większy od 0. 1 Gdy wystąpił błąd.

7 Jędrzej Ułasiewicz IIAiR Politechnika Wrocławska 7 Przykład: Procesy P1 i P2 komunikują się przy pomocy kolejki komunikatów problem producenta konsumenta. // Proces P1 wysylajacy komunikaty do kolejki MQ1 #include <stdio.h> #include <mqueue.h> #define SIZE 80 typedef struct { int type; // Typ komunikatu char text[size]; // Tekst komunikatu } msg_tp; main(int argc, char *argv[]) { int i; int res; mqd_t mq; msg_tp msg; struct mq_attr attr; // Ustalenie atrybutów kolejki attr.mq_msgsize = sizeof(msg); attr.mq_maxmsg = 8; attr.mq_flags = 0; // Utworzenie kolejki komunikatow mq=mq_open( /MQ1,O_RDWR O_CREAT, 0666,&attr); if(mq < 0) { // Błąd perror( Kolejka MQ1 ); exit(-1); } for(i=0; i < 10 ;i++) { msg.type = 1; sprintf(msg.text,"proces 1 komunikat %d",i); // Wysłanie komunikatu res = mq_send(mq,&msg,sizeof(msg),10); sleep(1); } mq_close(mq); } Przykład 1-1 Kod procesu wysyłającego komunikaty do kolejki MQ1 - producent

8 Jędrzej Ułasiewicz IIAiR Politechnika Wrocławska 8 // Proces P2 odbierający komunikaty z kolejki MQ1 #include <stdio.h> #include <mqueue.h> #define SIZE 80 typedef struct { int type; // Typ komunikatu char text[size]; // Tekst komunikatu } msg_tp; main(int argc, char *argv[]) { int i, res, prio; mqd_t mq; msg_tp msg; struct mq_attr attr; // Ustalenie atrybutów kolejki attr.mq_msgsize = sizeof(msg); attr.mq_maxmsg = 8; attr.mq_flags = 0; // Utworzenie kolejki komunikatow mq=mq_open( /MQ1,O_RDWR O_CREAT, 0666,&attr); if(mq < 0) { // Błąd perror( Kolejka MQ1 ); exit(-1); } for(i=0; i < 10 ;i++) { // Odbiór komunikatu res = mq_receive(mq,&msg,sizeof(msg),&prio); printf( Typ: %d text: %s\n,msg.typ,msg.text); } mq_close(mq); } Przykład 1-2 Kod procesu odbierającego komunikaty z kolejki MQ1 - konsument

9 Jędrzej Ułasiewicz IIAiR Politechnika Wrocławska Testowanie statusu kolejki komunikatów Testowanie statusu kolejki komunikatów odbywa się poprzez wykonanie funkcji: int mq_getattr(mqd_t mq, struct mq_attr *attr) Znaczenie parametrów: mq Iidentyfikator kolejki komunikatów, *attr Adres bufora ze strukturą zawierającą atrybuty kolejki komunikatów Użyteczne elementy struktury atrybutów: mq_curmsg Aktualna liczba komunikatów w kolejce mq_sendwait Liczba procesów zablokowanych na operacji zapisu mq_recvwait Liczba procesów zablokowanych na operacji odczytu

10 Jędrzej Ułasiewicz IIAiR Politechnika Wrocławska Odbieranie komunikatu z kolejki wersja z ograniczeniem czasowym Pobieranie komunikatu z kolejki komunikatów, ale z ograniczeniem czasowym, odbywa się za pomocą funkcji mq_timedreceive. int mq_timedreceive(mqd_t mq, char *msg, size_t len, unsigned int *mprio, struct timespec *abs_timeout) Znaczenie parametrów: mq Identyfikator kolejki komunikatów, *msg Adres bufora na odbierany komunikat, len Maksymalna długość odbieranego komunikatu, mprio Priorytet odebranego komunikatu. abs_timeout Czas absolutny do którego komunikat musi zostać odebrany struct timespec { time_t tv_sec; /* seconds */ long tv_nsec; /* nanoseconds */ }; Gdy w kolejce nie pojawi się komunikat a upłynie czas abs_timeout to funkcja zakończy się z błędem Kod błędu ETIMEDOUT

11 Jędrzej Ułasiewicz IIAiR Politechnika Wrocławska Wysyłanie komunikatu z kolejki wersja z ograniczeniem czasowym Gdy kolejka komunikatów jest pełna to wysyłanie komunikatów funkcją mq_send spowoduje zablokowanie procesu bieżącego do czasu gdy nie zwolni się miejsce w kolejce. Wysyłanie komunikatu do kolejki komunikatów, ale z ograniczeniem czasowym, odbywa się za pomocą funkcji mq_timedsend. int mq_timedsend(mqd_t mq, char *msg, size_t len, unsigned int mprio, struct timespec *abs_timeout) Znaczenie parametrów: mq Identyfikator kolejki komunikatów, msg Adres bufora na wysyłany komunikat, len Maksymalna długość wysyłany komunikatu, mprio Priorytet wysyłanego komunikatu. abs_timeout Czas absolutny do którego komunikat musi zostać wysłany struct timespec { time_t tv_sec; /* seconds */ long tv_nsec; /* nanoseconds */ }; Gdy w kolejce nie pojawi się dość miejsca na pomieszczenie komunikatu a upłynie czas abs_timeout to funkcja zakończy się z błędem. Kod błędu ETIMEDOUT

12 Jędrzej Ułasiewicz IIAiR Politechnika Wrocławska Zawiadamianie procesu o pojawieniu się komunikatu w kolejce 1. Można spowodować aby pojawienie się komunikatu w pustej kolejce (a wiec zmiana stanu kolejki z pusta na niepusta ) powodowało zawiadomienie procesu bieżącego. 2. Zawiadomienie może mieć postać sygnału lub powodować uruchomienie wątku int mq_notify(mqd_t mq, struct sigevent *notif) Znaczenie parametrów: mq Identyfikator kolejki komunikatów, *notif Adres struktury typu sigevent specyfikującego sposób zawiadomienia. union sigval { /* Dane przekazywane z zawiadomieniem */ int sival_int; /* Wartośc int */ void *sival_ptr; /* Wskaźnik */ }; struct sigevent { int sigev_notify; /* Metoda zawiadomienia */ int sigev_signo; /* Sygnał zawiadomienia */ union sigval sigev_value; /* Dane przekazywane z zawiadomieniem */ void (*sigev_notify_function) (union sigval); /* Funkcja do tworzenia wątka (SIGEV_THREAD) */ void *sigev_notify_attributes; /* Atrybuty tworzonego wątku (SIGEV_THREAD) */ pid_t sigev_notify_thread_id; /* Identyfikator wątku (SIGEV_THREAD_ID) */ }; Tab. 1-3 Deklaracja typu sigevent Pole sigev_signo interpretowane jest jako numer sygnału który będzie wysłany gdy w kolejce pojawi się komunikat. W procesie należy zdefiniować sposób obsługi tego sygnału.

13 Jędrzej Ułasiewicz IIAiR Politechnika Wrocławska 13 SIGEV_NONE SIGEV_SIGNAL SIGEV_THREAD brak akcji wysłanie sygnału uruchomienie wątku Tab. 1-4 Specyfikacja akcji przy zmianie statusu kolejki z pusty na niepusty 1.11 Zamknięcie i skasowanie kolejki komunikatów Gdy proces przestanie korzystać z kolejki komunikatów powinien ją zamknąć. Do tego celu służy funkcja: int mq_close(mqd_t mq) Kolejkę kasuje się za pomocą polecenia: int mq_unlink(char *name) 1.12 Interfejs /proc W katalogu /proc znajdują się pliki za pomocą których można testować parametry kolejek komunikatów /proc/sys/fs/mqueue/msg_max maksymalna długość kolejki domyślnie 10 /proc/sys/fs/mqueue/msgsize_max maksymalna długość komunikatu domyślnie 8192 /proc/sys/fs/mqueue/queues_max maksymalna liczba kolejek domyślnie Montowanie kolejek komunikatów w systemie plików # mkdir /dev/mqueue # mount -t mqueue none /dev/mqueue

14 Jędrzej Ułasiewicz IIAiR Politechnika Wrocławska Przykłady zastosowań Sterowanie robotem procesy obslugi sensorów procesy obslugi efektorów S1 P1 PE1 E1 S2 Sn P2 Pn kolejka dane wejściowe proces decyzyjny kolejki dane wyjściowe PE2 PEk E2 Ek sensory efektory Rys. 1-4 Zastosowanie kolejek komunikatów w robotyce

15 Jędrzej Ułasiewicz IIAiR Politechnika Wrocławska 15 System akwizycji danych T1 PO1 T2 Urządzenie pomiarowe PA PD PO2 Proces akwizycji danych Kolejka komunikatów Q Dystrybutor komunikatów TN PON Procesy odbierające dane Rys. 1-5 Akwizycja i dystrybucja danych odbywa się poprzez dwa procesy PA i PD połączone kolejką komunikatów Q. T1 PO1 T2 Urządzenie pomiarowe PA PD PO2 Proces akwizycji danych Kolejka komunikatów Q Dystrybutor komunikatów TN PON Procesy odbierające dane Rys. 1-6 Akwizycja i dystrybucja danych odbywa się poprzez dwa procesy PA i PD połączone kolejką komunikatów Q.

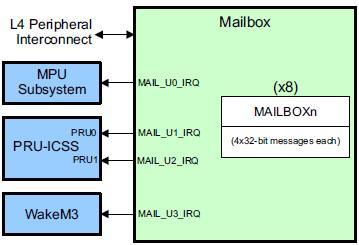

16 Jędrzej Ułasiewicz IIAiR Politechnika Wrocławska Sprzętowe kolejki komunikatów Sprzętowe kolejki komunikatów stosowane są do komunikacji między procesorowej w systemach wieloprocesorowych. Przykładem jest procesor AM3359 zainstalowany w komputerze BeagleBone Black. Występuje tam 8 mailboxów sprzętowych. Służą między innymi do komunikacji z 2 procesorami PRU (ang. Programmable Real Time Unit) Każdy mailbox może przechowywać do 4 komunikatów 32 bitowych. Może też generować przerwanie. Rys. 1-7 Mailbox,y do komunikacji w procesorze AM3359

17 Jędrzej Ułasiewicz IIAiR Politechnika Wrocławska 17 Rys. 1-8 Schemat sprzętowego mailbox,a
