Dräger X-am 3500 Miernik wielogazowy

Transkrypt

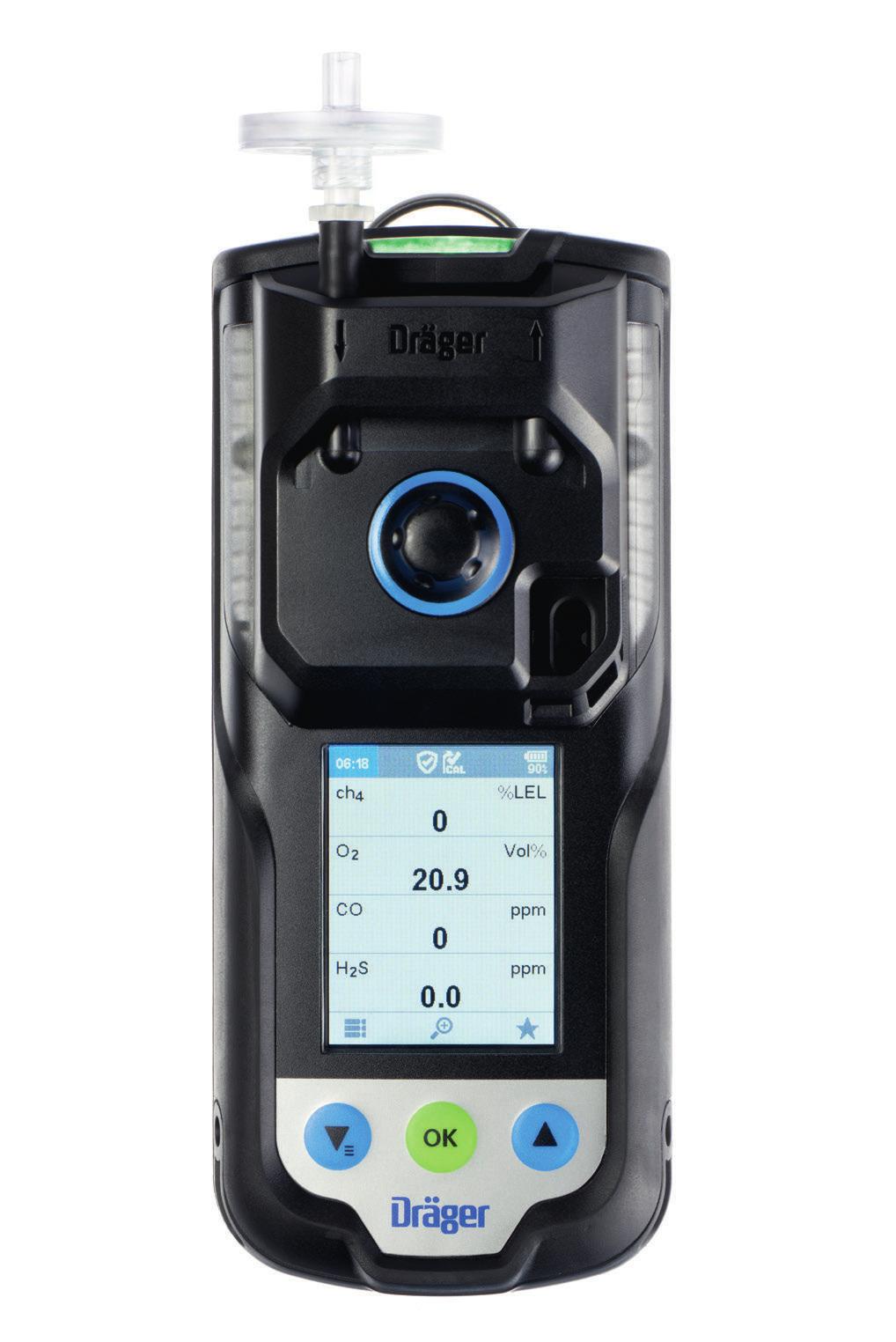

1 Dräger X-am 3500 Miernik wielogazowy Detektor Dräger X-am 3500 opracowano specjalnie do celów pomiarów nieszczelności. Niezawodny detektor od 1 do 4 gazów wykrywa: gazy i pary palne, a także O2, CO, H2S, NO2 i SO2. Innowacyjne metody sygnalizacji i szeroki wybór akcesoriów zapewniają optymalne bezpieczeństwo i łatwą obsługę. Opcjonalna zielona lampka LED informuje o przeprowadzeniu wewnętrznego testu i gotowości do użycia Łatwe przełączanie pomiędzy trybami pracy z pompą i dyfuzji Czytelny kolorowy wyświetlacz z funkcją zoomu Gniazda na czujniki DrägerSensor pomiar do czterech gazów D Ładowanie indukcyjne

2 02 Dräger X-am 3500 Zalety Zaprojektowany do użytku z pompą, zoptymalizowany pod kątem pomiarów nieszczelności Detektor Dräger X-am 3500 jest wyposażony w pompę o dużej mocy. Można do niego podłączyć węże o długości do 45 metrów. Adapter pompy umożliwia łatwe przełączanie pomiędzy trybami dyfuzji i pracy z pompą w dowolnym czasie. Oznacza to, że pompa używana jest tylko wtedy, gdy jest taka potrzeba. Dzięki temu można ograniczyć pobór prądu i zużycie pompy, co wydłuża jej okres eksploatacji. Poręczny i wytrzymały detektor Dräger X-am 3500 można w prosty sposób obsługiwać jedną ręką przy użyciu trzech przycisków funkcyjnych. Kolorowy wyświetlacz zapewnia czytelną prezentację wszelkich potrzebnych informacji. Kompaktowa i solidna konstrukcja urządzenia pozwala z niego korzystać nawet w najtrudniejszych warunkach otoczenia. Przejrzysta sygnalizacja Detektor Dräger X-am 3500 sygnalizuje stan pracy urządzenia z użyciem trzech kolorów diod, zgodnie z wymaganiami norm EN , EN i EN 50104: Czerwone światło = alarm gazowy Żółte światło = alarm dotyczący urządzenia, np. niski stan naładowania akumulatora Zielone światło = urządzenie jest gotowe do użytku Zielony kolor diody LED pozwala stwierdzić na odległość, czy urządzenie zostało odpowiednio sprawdzone i jest gotowe do użytku. Detektor X-am 3500 informuje użytkownika o wystąpieniu alarmu za pomocą kolorowych diod LED alarmu, głośnego sygnału dźwiękowego (100 db(a) z odległości 30 cm) i silnych wibracji. Można także opcjonalnie ustawić wyświetlanie czterech symboli zagrożenia, które informują konkretnie na przykład o zagrożeniu związanym z obecnością trujących lub wybuchowych gazów. Dzięki temu użytkownik może łatwo sprawdzić rodzaj zagrożenia na podstawie wyświetlonego symbolu. Ekonomiczne zarządzanie flotą Stacja do testów i kalibracji Dräger X-dock umożliwia proste i szybkie przeprowadzanie testów funkcjonalnych i kalibracji. Niskie zużycie gazu kontrolnego sprawia, że koszty użytkowania stacji są ograniczone do minimum. Raportowanie i liczne inne przydatne funkcje sprawiają, że oprogramowanie X-dock Manager bardzo ułatwia wszystkie operacje zarządzania flotą. Do identyfikacji urządzeń w ramach floty można wykorzystać sprawdzone kody paskowe lub wbudowany transponder RFID. Ładowanie indukcyjne chroni przed zużyciem i zniszczeniem Detektor X-am 3500 ładowany jest indukcyjnie. Ułatwia to obsługę i wydłuża okres eksploatacji urządzenia, jak również eliminuje problemy związane z korozją czy brakiem styku w urządzeniu ładującym. Poza strefami zagrożenia wybuchem urządzenie można jednocześnie ładować i wykorzystywać do pomiarów, np. podczas

3 Dräger X-am Zalety użytkowania w pojazdach czy maszynach. Moduły ładujące mogą się ze sobą łączyć, zajmują minimalną ilość miejsca i są kompatybilne z dostępną serią modułów ładujących Dräger X-am. D D D Szczegóły Adapter pompy Ochronne gumowe etui Moduł Dräger X-dock

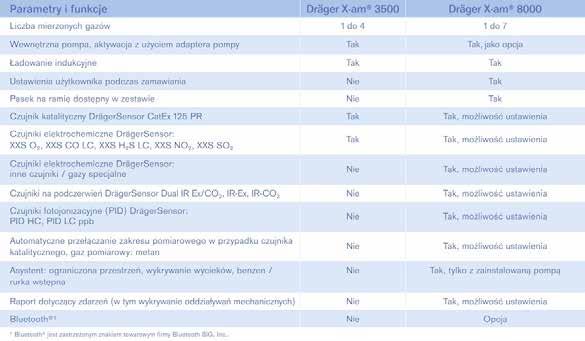

4 04 Dräger X-am 3500 Porównanie urządzeń Dräger X-am 3500 i Dräger X-am 8000 Caractéristiques Parametry i funkcje Dräger Dräger X-am X-am Dräger X-am Nombre Liczba mierzonych de gaz mesurables gazów 1 à 4 1 do 4 1 à 1 do 7 7 Pompe Wewnętrzna interne, pompa, activée aktywacja avec un adaptateur z użyciem adaptera de pompe pompy Oui Tak Oui, Tak, en jako option opcja Chargement Ładowanie indukcyjne par induction Oui Tak Oui Tak Paramétrage Ustawienia użytkownika spécifique au podczas client lors zamawiania de la commande Non Nie Oui Tak Bandoulière Pasek na ramię incluse dostępny en standard w zestawie Non Nie Oui Tak Capteur Czujnik katalityczny catalytique DrägerSensor CatEx PR PR Oui Tak Tak, Oui, możliwość configurable ustawienia Capteurs Czujniki elektrochemiczne électrochimiques DrägerSensor: (EC) DrägerSensor : XXS O₂, XXS CO LC, XXS H₂S LC, XXS NO₂, XXS SO₂ Oui Tak Tak, Oui, możliwość configurable ustawienia Capteurs Czujniki elektrochemiczne électrochimiques DrägerSensor: (EC) DrägerSensor : autres inne czujniki capteurs / gazy / gaz specjalne spéciaux Non Nie Tak, Oui, możliwość configurable ustawienia Capteurs Czujniki na infrarouges podczerwień (IR) DrägerSensor DrägerSensor Dual Dual IR IR Ex/CO₂, Ex/CO₂, IR-Ex, IR-CO₂ IR-Ex, IR-CO₂ Non Nie Tak, Oui, możliwość configurable ustawienia Czujniki fotojonizacyjne (PID) DrägerSensor: Détecteur PID HC, PID à photo-ionisation LC ppb (PID) DrägerSensor : PID HC, PID LC ppb Non Nie Tak, możliwość ustawienia Oui, configurable Changement Automatyczne automatique przełączanie de zakresu plage de pomiarowego mesure pour w przypadku czujnika le katalitycznego, capteur catalytique, gaz pomiarowy: gaz de mesure metan : méthane Non Nie Tak, Oui, możliwość configurable ustawienia Assistant Asystent: : ograniczona Espace confiné, przestrzeń, Recherche wykrywanie de fuite, wycieków, Benzène benzen / / Non Nie Tak, tylko z zainstalowaną pompą Oui, seulement lorsque la pompe est installée tube rurka préliminaire wstępna Compte-rendu Raport dotyczący d événements zdarzeń (w tym (y compris wykrywanie détection oddziaływań d impact) mechanicznych) Non Nie Tak, Oui, możliwość configurable ustawienia Bluetooth 1 Non Nie En option Opcja 1 * Bluetooth est jest une zastrzeżonym marque déposée znakiem de towarowym Bluetooth SIG, firmy Inc. Bluetooth SIG, Inc.. Dräger oferuje dwa różne detektory wielogazowe wyposażone w wewnętrzną pompę: Dräger X-am 8000 i Dräger X-am Różnice pomiędzy tymi dwoma urządzeniami przedstawia powyższa tabela. Akcesoria Ładowarka indukcyjna Do indukcyjnego ładowania urządzenia D

5 Dräger X-am Akcesoria Stojak D Pozwala ustawić pionowo urządzenie w celu monitorowania obszaru. Stojak można używać z paskiem na ramię lub bez niego. Ochronne gumowe etui D Zapobiega uszkodzeniom i zużyciu w trudnych warunkach środowiskowych. Użytkownik może bez problemu zdjąć lub wymienić etui ochronne. Pasek na ramię z etykietą samoprzylepną D Pasek na ramię służy do wygodnego przenoszenia urządzenia. Na etykiecie samoprzylepnej można umieścić informacje dotyczące urządzenia, np. typ czujników.

6 06 Dräger X-am 3500 Usługi D Serwis produktów Nasz dział serwisowy oferuje szereg pakietów serwisowych na usługi realizowane w naszych warsztatach lub na miejscu u klienta. Pielęgnacja, serwisowanie i konserwacja to kluczowe czynniki zapewniające bezpieczeństwo pracy urządzeń. Staranna konserwacja i pielęgnacja są absolutnie niezbędne także z ekonomicznego punktu widzenia. Przeglądy okresowe, procedury serwisowe i oryginalne części zamienne pozwalają dłużej użytkować zakupione urządzenia. D Usługa wynajmu Pozwala uzupełnić tymczasowe braki urządzeń lub pozyskać specjalistyczne urządzenia do niestandardowych zastosowań. Jeśli wyższe zapotrzebowanie na sprzęt to sytuacja przejściowa, warto skorzystać z usługi wynajmu Dräger stanowiącej tańszą alternatywę dla zakupu urządzeń. W naszej wypożyczalni znajduje się ponad produktów. Usługa wynajmu realizowana jest szybko i sprawnie. Dodatkowo na życzenie można skorzystać z szerokiego wyboru dodatkowych usług. D Szkolenia Od ponad 40 lat Akademia Dräger zajmuje się szerzeniem sprawdzonej i praktycznej wiedzy. Akademia to przeszło 110 wykwalifikowanych trenerów i 600 dostępnych kursów. W ciągu roku przeprowadzamy ponad sesji szkoleniowych. Przekazujemy pracownikom naszych klientów wiedzę potrzebną do radzenia sobie z rzeczywistymi sytuacjami, dbając o to, by treść szkolenia dało się łatwo powtórzyć i zastosować w codziennej pracy, zwłaszcza w stresujących okolicznościach. Na życzenie klientów przygotowujemy programy szkoleniowe uwzględniające indywidualne potrzeby. Serwis bezpieczeństwa na miejscu D Wypożyczalnia sprzętu, usługi kadrowe albo wszechstronne zarządzanie bezpieczeństwem dzięki naszym usługom związanym z bezpieczeństwem pracy w zakładzie klienci otrzymują wsparcie w trakcie realizacji wszelkich projektów wiążących się ze szczególnymi wyzwaniami w zakresie bezpieczeństwa, jak również podczas codziennej pracy.

7 Dräger X-am Dane techniczne Wymiary (wys. x szer. x gł.) 179 x 77 x 42 mm Waga Ok. 495 g, w zależności od konfiguracji czujnika, bez paska, bez pompy Ok. 550 g, w zależności od konfiguracji czujnika, bez paska, z pompą Obudowa Trwała dwuczęściowa obudowa Wyświetlacz Kolorowy wyświetlacz o wysokim kontraście Temperatura Od -20 C do +50 C Ciśnienie hpa Wilgotność względna 10 90% (w krótkim okresie do 95%) Alarmy Świetlny 3 czerwone diody LED (alarmy gazowe) 3 żółte diody LED (alarmy dotyczące urządzenia) Dźwiękowy Wielotonowy, standardowo 100 db(a) w odległości 30 cm Wibracyjny Klasa ochrony IP 67 Zasilanie Akumulator litowo-jonowy ładowany indukcyjnie Czas pracy (tryb dyfuzji) Z czujnikiem CatEx i 3 czujnikami EC Standardowo 24 godziny Z 3 czujnikami EC Standardowo 120 godzin Czas ładowania Standardowo 4 godziny po użytkowaniu w czasie zmiany trwającej maks. 10 godzin Czas rozruchu Typowo < 60 sekund w przypadku standardowych czujników Pamięć danych 12 MB, np. przy wystawieniu na działanie gazu przez 10 minut na godzinę i wartościach pomiarowych zmieniających się co sekundę na wszystkich 4 kanałach: ok. 300 godzin Praca z pompą Maks. długość węża 45 m Dopuszczenia ATEX / IECEx I M1, II 1G Ex da ia I Ma, Ex da ia IIC T4 Ga Dopuszczenie metrologiczne w trakcie uzyskiwania EAC (Prosimy o kontakt z Dräger w sprawie dostępności). PO Ex da ia I Ma X Ex da ia IIC T4 Ga X ccsaus (Prosimy o kontakt z Dräger w sprawie dostępności). Klasa I, strefa 0, AEx da ia IIC T4 Ga Div 1, Gr. E, F, G T4 C22.2 nr 152, ANSI-ISA :2000 Oznaczenie CE MED / DNV GL (Prosimy o kontakt z Dräger w sprawie dostępności). Gwarancja producenta 3 lata na urządzenie 1 rok na zasilacz Czujniki: zob. podręcznik dotyczący urządzeń przenośnych i DrägerSensor Informacje zamówieniowe Dräger X-am 3500 Nr katalogowy zawartość zestawu: urządzenie z zasilaczem (akumulator litowojonowy), zintegrowana pompa, adapter pompy, rejestrator danych, certyfikat producenta, świadectwo kalibracji. Czujnik Ex = CatEx 125 PR, gaz kalibracyjny = metan. Dołączona instrukcja obsługi wydawana standardowo w następujących językach: DE, EN, FR, ES, PT, IT, NL, RU, ZH, JA Dräger X-am 3500 Ex, O2 1 (bez wyposażenia do ładowania)

8 08 Dräger X-am 3500 Informacje zamówieniowe Dräger X-am 3500 Ex, O2, H2S LC1 (bez wyposażenia do ładowania) Dräger X-am 3500 Ex, O2, CO LC1 (bez wyposażenia do ładowania) Dräger X-am 3500 Ex, O2, CO LC, H2S LC1 (bez wyposażenia do ładowania) Dräger X-am 3500 Ex, O2, CO LC, H2S LC1, zestaw (z wyposażeniem do ładowania) Dräger X-am 3500 Ex, O2, CO LC1, NO2 (bez wyposażenia do ładowania) Dräger X-am 3500 Ex, O2, H2S LC1, SO2 (bez wyposażenia do ładowania) Bezpłatna instrukcja obsługi na życzenie, dostępna także w następujących językach (proszę określić wersję językową przy składaniu zamówienia): DA, FI, NO, SV, PL, HR, SL, SK, CS, BG, RO, HU, EL, TR, KO Podręcznik techniczny dostępny w następujących językach: DE, EN, FR, ES, RU Do pobrania ze strony internetowej produktu. Czujniki Zakres pomiarowy Rozdzielczość Nr katalogowy CatEx 125 PR % DGW 1% DGW DrägerSensor XXS O % obj. 0,1% obj DrägerSensor XXS CO LC ppm 1 ppm DrägerSensor XXS H2S LC ppm 0,1 ppm DrägerSensor XXS NO ppm 0,1 ppm DrägerSensor XXS SO ppm 0,1 ppm Czujniki objęte są trzyletnią gwarancją producenta. Ustawowe prawa użytkownika dotyczące wad pozostają bez zmian. Moduł zasilania Zasilacz (wraz z obudową) (w standardzie) Akcesoria do ładowania Ładowarka indukcyjna dla 1 urządzenia Adapter wtyczki zasilania Wtyczka zasilania do ładowania 1 urządzenia Wtyczka zasilania do ładowania 5 urządzeń Wtyczka zasilania V AC; 1,33 A, do ładowania maks. 5 urządzeń (wymagany adapter ) Wtyczka zasilania V AC; 1,33 A, do ładowania maks. 20 urządzeń (wymagany adapter ) Przewód do gniazda samochodowego 12/24 V do ładowania 1 urządzenia Przewód do gniazda samochodowego 12/24 V DC do ładowania maks. 5 urządzeń (wymagany adapter ) Uchwyt samochodowy (wymagany adapter wtyczki i przewód do gniazda samochodowego 12/24 V DC )

9 Dräger X-am Informacje zamówieniowe Akcesoria pompy Filtr pyłu i wody na wlot pompy (w zestawie, gdy wybrano opcję urządzenia z pompą) Adapter pompy (w zestawie, gdy wybrano opcję urządzenia z pompą) Sonda teleskopowa 100 Przyłącze filtra wchodzi w skład zestawu o numerze katalogowym (filtr pyłu i wody) Sonda teleskopowa 150, stal nierdzewna Przyłącze filtra wchodzi w skład zestawu o numerze katalogowym (filtr pyłu i wody) Sondy i węże Wąż FKM długość 5 m, średnica 3,2 mm, z adapterami Wąż FKM długość 10 m, średnica 3,2 mm, z adapterami Wąż FKM długość 20 m, średnica 3,2 mm, z adapterami Wąż FKM długość 45 m, średnica 3,2 mm, z adapterami Sonda pływakowa EPP, z wężem o długości 3 m i średnicy 3,2 mm Sonda pływakowa EPP, z wężem o długości 10 m i średnicy 3,2 mm Sonda pływakowa (przezroczysta), z adapterem Dräger oferuje dodatkowe sondy, węże i inne akcesoria. Prosimy o kontakt w celu uzyskania dokładnych informacji. Akcesoria do kalibracji Adapter do kalibracji Dräger X-am 3500/8000 Dräger X-dock, moduł Dräger X-am 8000 (kompatybilny także z X-am 3500) Dräger X-dock, moduł Dräger (kompatybilny także z X-am 3500) (kompatybilny także z X-am 3500) X-am ładowarka Dräger X-dock 5300 (Dräger X-am 8000) ze stacją główną Tester nonanu Gazy kontrolne Prosimy o kontakt z firmą Dräger. Akcesoria do analizy wartości pomiarowych i konfiguracji Dräger CC-Vision Bezpłatne oprogramowanie ( Klucz licencyjny Dräger GasVision Klucz sprzętowy USB Dira / interfejs IR Uchwyt do klucza sprzętowego USB Dira Pozostałe akcesoria Ochronne gumowe etui, zdejmowane Skórzany pokrowiec na urządzenie Walizka transportowa (pusta)

10 10 Dräger X-am 3500 Informacje zamówieniowe Ochronna pokrywa wyświetlacza (trzy w zestawie) Pasek na ramię (komplet) (wymagany uchwyt do paska na ramię ) Wciągana smycz (wymagane połączenie do paska na ramię) Uchwyt na etykiety (na pasku) Etykiety samoprzylepne z możliwością zapisu, do uchwytu na pasku, srebrne (5 w zestawie) (wymagane połączenie do paska na ramię) Czytnik do wbudowanych transponderów RFID (opcja) PP Zastrzegamy prawo zmian 2018 Drägerwerk AG & Co. KGaA Stojak utrzymujący urządzenie w pionie, np. do monitorowania obszaru Nie wszystkie produkty, funkcje lub usługi są dostępne w sprzedaży we wszystkich krajach. Wymienione w prezentacji znaki towarowe są zarejestrowane tylko w niektórych krajach i niekoniecznie w kraju udostępnienia tego materiału. Odwiedź stronę internetową aby uzyskać informacje na ten temat. CENTRALA Drägerwerk AG & Co. KGaA Moislinger Allee Lubeka, Niemcy Znajdź lokalnego przedstawiciela handlowego na stronie: PRZEDSTAWICIELSTWA SIEDZIBA GŁÓWNA KATOWICE Dräger Safety Polska Sp. z o.o. ul. Uniwersytecka Katowice Tel Fax BIURO HANDLOWE GŁOGÓW BIURO HANDLOWE WARSZAWA Dräger Safety Polska sp. z o.o. Plac Konstytucji 3 Maja Głogów Tel Fax Dräger Safety Polska sp. z o.o. Al. Jerozolimskie Warszawa Tel Fax BIURO HANDLOWE RUMIA Dräger Safety Polska sp. z o.o. ul. Grunwaldzka Rumia Tel Fax
