1 ROSTARZEWO UL. TOPOLOWA 6 NIP TEL dawid.furmaniak@gmail.com E GZEMPLARZ NR 1/5 PROJEKT WYKONAWCZY OBIEKT: OŚWIETLENIE PARKU WASZKIEWICZA LOKALIZACJA: Skwierzyna, dz. 319; INWESTOR: Gmina Skwierzyna, ul. Rynek Skwierzyna BRANŻA: elektryczna imię i nazwisko pieczęć i podpis Opracował: mgr inż. Dawid Furmaniak Sprawdzający: mgr inż. Piotr Furmaniak upr. bud. WKP/0405/POOE/11 Projektant: mgr inż. Jerzy Jasiński specjalność instalacyjno-inżynieryjna w zakresie sieci i instalacji elektrycznej - nr 116/PW/93 C Z E R W I E C 2013

2

3

4 OPIS TECHNICZNY 1. Przedmiot i zakres opracowania Przedmiotem opracowania jest projekt wykonawczy linii kablowej oświetlenia parku Waszkiewicza w Skwierzynie. 2. Podstawa opracowania a) zlecenie i wytyczne inwestora; b) warunki przyłączenia do sieci elektroenergetycznej; c) mapa do celów projektowych; d) obowiązujące normy, przepisy, rozporządzenia wykonawcze i wiedza techniczna; e) przepisy budowy i eksploatacji urządzeń elektroenergetycznych; 3. Dane elektroenergetyczne strefa klimatyczna: W 1 i S 1 napięcie znamionowe instalacji 230V 1fazowe rząd izolacji 1kV układ pracy sieci TN-C wymagany stosunek poboru energii biernej do czynnej tgϕ 0,4 Warunki gruntowe: średnie Rezystywność gruntu 200 Ωm Ochrona przed dotykiem bezpośrednim - izolacja przewodów i osprzętu. Ochronę przed dotykiem pośrednim - SAMOCZYNNE WYŁĄCZENIE ZASILANIA. 4. Stan istniejący. W parku Waszkiewicza w Skwierzynie, na obszarze objętym projektem brak jest oświetlenia. 5. Opis prac projektowych Zasilanie projektowanej inwestycji przewiduje się z projektowanego złącza kablowego wg. oddzielnego opracowania Zasilanie linii oświetleniowej odbywać się będzie z projektowanej szafki oświetleniowej SO zlokalizowanej obok projektowanego złącza kablowego, zgodnie z planem zagospodarowania. W tym celu z projektowanego złącza kablowego wyprowadzić kabel YKY 3x10mm 2 i wprowadzić pod zaciski w SO. Obudowa rozdzielni powinna być wykonana z tworzywa sztucznego termoutwardzalnego przystosowanego do montażu aparatury modułowej, o stopniu ochrony przynajmniej IP54; powierzchnia zewnętrzna obudowy szafki wykonana w taki sposób aby utrudniała naklejanie plakatów i ulotek Z rozdzielni SO przez listwę zaciskową wyprowadzić dwa obwody oświetleniowe Kable oświetlenia parku układać zgodnie z trasą zamieszczoną na planie zagospodarowania. Projektowaną oświetleniową linię kablową wykonać kablem YAKY 4x25mm 2. Wykopy wykonywać ręcznie. Nie wolno uszkadzać korzeni istniejących drzew Sterowanie oświetleniem odbywać się będzie za pomocą zegara astronomicznego W zaznaczonych miejscach należy posadowić 26 szt. słupów oświetleniowych. Projektuje się ozdobne słupy o wysokości 4,0m, stalowe z zewnętrzną warstwą z tworzywa sztucznego lub

5 w całości wykonane z aluminium/stali. Słup musi być wyposażony we wnękę, w którą należy zabudować złącze z gniazdem bezpiecznikowym. Słupy posadowić na gotowych fundamentach betonowych lub przy zastosowaniu koszy zbrojeniowych; wybrane rozwiązanie musi być oparte o zalecane przez producenta słupów komponenty, gwarantujące stabilność i bezpieczeństwo konstrukcji. Zakończenie górne słupa wykonane tak, aby umożliwiało montaż wybranej oprawy. Oprawę mocować bez ramion/wysięgników, bezpośrednio do słupa. Stosować oprawę o stopniu ochrony IP65, do niej mocować wybrany klosz z daszkiem. Zastosowany klosz powinien być wykonany z tworzywa PC z powłoką UV. Oprawa o mocy 70W na źródła światła sodowe z gwintem E27. Poniżej przedstawiono widok słupa oraz klosz oprawy We wnękach słupowych zabudować tabliczki bezpiecznikowe, zastosować zabezpieczanie wkładkami topikowymi 4A. Oprawy oświetleniowe zasilić przy użyciu przewodu YDY 3x2,5mm 2 układanego wewnątrz słupów. Zasilanie poszczególnych słupów oświetleniowych należy rozdzielić na trzy przewody zasilające zgodnie ze schematem W zaznaczonych słupach oświetleniowych należy wykonać uziemienie przewodu PEN kabla zasilającego: rezystancja poszczególnego uziemienia nie może być większa niż R<20Ω. 6. Budowa linii kablowej. Do ułożenia kabli wykonać rów o głębokości 0,7m, nasypać warstwę piasku grubości 0,1m. Po ułożeniu kabla przysypać go warstwą piasku o grubości 0,1m, a następnie gruntem rodzimym do wysokości minimum 0,25m nad górną krawędź kabla. Przykryć folią koloru niebieskiego o szerokości 0,25m. Kabel układać linią falistą z 3% zapasem, przy słupach ułożyć w ziemi zapas kabla długości ok. 1,0m. Poszczególne odcinki linii kablowej i przewodów zasilających bezpośrednio oprawy łączyć w słupach za pomocą złącz izolowanych. Na kablu w ziemi co 10m oraz w słupach założyć oznacznik kablowy z trwałym opisem (typ, przekrój, relacja, właściciel). Wszystkie przejścia przez ulice, chodniki oraz kolizje z uzbrojeniem terenu wykonać w dwuściennej rurze ochronnej z polietylenu posiadającą karbowaną warstwę zewnętrzną i gładką warstwę wewnętrzną. Przy wykonywaniu robót ziemnych w miejscach zbliżeń i skrzyżowań z innymi sieciami uzbrojenia terenu wszelkie prace należy wykonać ręcznie oraz stosować się do uwag i wymogów użytkowników i uzgodnień branżowych. Miejsce prac należy przywrócić do stanu pierwotnego. Po wykonaniu prac ziemnych zagęścić grunt. Wszystkie prace ziemne muszą być wykonywane z użyciem narzędzi ręcznych; wykluczone jest stosowanie ciężkiego sprzętu. Kable muszą być oddalone od zewnętrznego obrysu pni drzew na odległość nie mniejszą niż 1,5m. Na planie zagospodarowania mogą nie być zaznaczone wszystkie drzewa, dlatego podczas wykonywania prac ziemnych należy zwrócić uwagę na ewentualne kolizje z drzewami zachowując dopuszczalne odległości. Wykopy wykonywać w taki sposób aby nie doszło do uszkodzeń korzeni istniejących drzew. Montaż słupów i opraw oświetleniowych wykonać zgodnie z DTR danego urządzenia i zaleceniami producenta. Całość prac związanych z budową kabla wykonać zgodnie z normą N-SEP-E-004 elektroenergetyczne i sygnalizacyjne linie kablowe. 7. Ogólne uwagi do budowy Dane o ochronie zabytków. Inwestor jest zobowiązany powiadomić Wojewódzkiego Konserwatora Zabytków o wszelkich odkrytych w trakcie praz ziemnych i montażowych przedmiotach zabytkowych, oraz o obiektach nieruchomych i nawarstwieniach kulturowych, które podlegają ochronie prawnej Dane o eksploatacji górniczej. Nie dotyczy.

6 8. Ochrona od porażeń. Ochrona przed dotykiem bezpośrednim stanowi izolacja robocza przewodów oraz osłony zewnętrzne urządzeń i rozdzielnic. Ochrona przed dotykiem pośrednim dla projektowanej instalacji zastosowano samoczynne szybkie wyłączenie zasilania. W projektowanej szafce SO zabudować ograniczniki przepięć klasy B+C. Wszystkie części przewodzące urządzeń, instalacji i słupów powinny być połączone z przewodem PEN linii zasilającej przewodem DY 4mm 2. Przewód PEN należy uziemić w zaznaczonych słupach oświetleniowych na planie zagospodarowania i schematach: rezystancja R<20Ω. 9. Uwagi końcowe. Całość prac wykonać zgodnie z obowiązującymi przepisami i normami, w oparciu o albumy przyjętych aparatów elektrycznych i niniejszą dokumentacją. Wszystkie prace należy prowadzić zgodnie z uwagami podanymi w zgodach i uzgodnieniach branżowych, dostosowując się w trakcie budowy do wszystkich wymagań zawartych w w/w dokumentach. Wszystkie prace budowalne należy wykonywać pod nadzorem osoby uprawnionej. Projekt dopuszcza zastosowanie innych elementów konstrukcji, osprzętu itp., niż użyte w niniejszym opracowaniu, pod warunkiem ich zgodności z normami, posiadaniem atestów dopuszczających do użytkowania oraz niepogorszenia parametrów technicznych określonych w tym opracowaniu. Wszelkie odstępstwa od projektu technicznego należy przed wykonaniem prac uzgodnić z projektantem i wykonać tylko za jego aprobatą. Po zakończeniu inwestycji, należy ją zgłosić do inwentaryzacji geodezyjnej w Ośrodku Dokumentacji Geodezyjnej i Kartograficznej zgodnie z art. 27 Ustawy z dnia 17 maja 1989r. Prawo Geodezyjne i Kartograficzne (Dz.U.nr 30 poz. 163). Po wykonaniu prac instalacyjnych należy sporządzić dokumentację powykonawczą. Po zakończeniu prac montażowych, przed załączeniem urządzeń do ruchu, należy wykonać niezbędne próby i pomiary pozwalające na stwierdzenie gotowości urządzeń instalacji do eksploatacji. Opracował: Sprawdzający: Projektant:

7 ZESTAWIENIE PODSTAWOWYCH MATERIAŁÓW Nazwa Jedn. Ilość Słup oświetleniowy z oprawą kpl. 26 Kabel YKY 3x10mm 2 m 5 Kabel YAKY 4x25mm 2 m 1038 Przewód YDY 3x2,5mm 2 m 104 Szafka oświetleniowa kpl. 1 Uziemienie kpl. 8

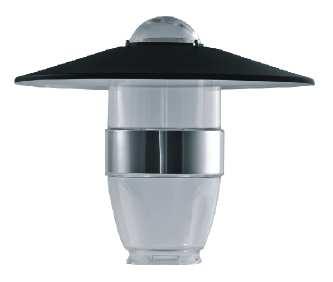

8 PRÓBKI WYBRANYCH MATERIAŁÓW Klosz oprawy Słup oświetleniowy

9 OBLICZENIA TECHNICZNE Moc zainstalowana obwód nr 1: Moc zainstalowana obwód nr 2: Całkowita moc zainstalowana: Prąd obliczeniowy pojedynczej oprawy Prąd obliczeniowy obwód nr 1: Prąd obliczeniowy obwód nr 2: 10 x 70W = 700 W 16 x 70W = 1120 W 1820 W 0,34 A 3,38 A 5,24 A Dobrano kabel zasilający YAKY 4x25mm 2, do układania w słupach YDY 3x2,5mm 2. Spadek napięcia na najdalej wysuniętej oprawie 2,05 % Ochrona przeciwporażeniowa. Z uwagi na brak parametrów zasilania projektowanej szafki oświetleniowej: brak parametrów zasilania do projektowanego złącza kablowego, nie można przeprowadzić obliczeń ochrony przeciwporażeniowej dla projektowanego zakresu. Po uzyskaniu w/w niezbędnych danych, należy dokonać odpowiednich obliczeń. Po wykonaniu zaprojektowanego zakresu prac, należy dokonać pomiarów ochrony przeciwporażeniowej. Opracował: Sprawdzający: Projektant:

10 PLAN BIOZ INFORMACJA DOTYCZĄCA BEZPIECZEŃSTWA I OCHRONY ZDROWIA do wykonania oświetlenia parku Waszkiewicza w m. Skwierzyna. 1. Informacja do planu bezpieczeństwa i ochrony zdrowia ze względu na specyfikację projektowanego obiektu budowalnego do uwzględnienia przy opracowaniu planu bezpieczeństwa i ochrony zdrowia. Dla przedmiotowej Inwestycji należy wykonać plan bezpieczeństwa i ochrony zdrowia, zwany dalej Planem bioz, zawierający: stronę tytułową część opisową część rysunkową Zakres robót całego zamierzenia budowalnego oraz kolejność realizacji poszczególnych obiektów: wytyczenie geodezyjne trasy i lokalizacji słupów wykonanie wykopu ułożenie kabli zgodnie z technologią układania roboty montażowe i pomiary elektryczne zasypanie wykopów i doprowadzenie zajętego pasa do stanu używalności Wykaz istniejących obiektów. nie występują Elementy zagospodarowania terenu, które mogą stwarzać zagrożenie bezpieczeństwa i zdrowia ludzi to: nie występują Wskazania dotyczące przewidywanych zagrożeń występujących podczas realizacji robót budowlanych: zagrożenia wynikające z prac przy urządzeniach elektroenergetycznych zagrożenia wynikające z prac budowalnych (wykopy, załadunek, rozładunek, układanie kabli itp.) zagrożenia wynikające z niewiedzy, braku przeszkolenia pracowników, ignorowania przepisów BHP zagrożenia wynikające ze strony niezidentyfikowanych urządzeń podziemnych Wskazania sposobu prowadzenie instruktażu pracowników przed przystąpieniem do realizacji robót szczególnie niebezpiecznych: wskazanie pracownikom miejsc i urządzeń stanowiących potencjalne zagrożenie (niebezpiecznych) skompletowanie zespołu pracowników posiadających odpowiednie uprawnienia i doświadczenie kontrolowanie stosowania sprzętu ochronnego, roboczego, stosowania zasada BHP, sprawowanie bezpośredniego nadzoru w czasie wykonywania prac. Wskazanie środków technicznych i organizacyjnych zapobiegających niebezpieczeństwu: stosowanie odpowiednich technik pracy zabezpieczenie miejsca pracy

11 synchronizacja prac w związku z pracami na urządzeniach elektroenergetycznych (dopuszczanie do pracy przerwy w pracy, likwidacja miejsc pracy itp.) oznaczenie miejsca pracy: tablice informacyjne, barierki, taśmy ostrzegawcze itp. W przypadku wystąpienia pożaru, katastrofy budowlanej lub wypadku przy pracy, należy niezwłocznie powiadomić specjalne służby: Pogotowie energetyczne 991 Pogotowie gazowe 992 Policja 997 Straż pożarna 998 Pogotowie ratunkowe 999 Centrum powiadamiania ratunkowego 112 Obowiązek sporządzenia planu bioz przed rozpoczęciem budowy spoczywa na kierowniku budowy. Szczegółowy zakres i forma planu bioz musi być zgodna z Rozporządzeniem Ministra Infrastruktury dnia 27 sierpnia 2002r. (Dz. U. z dnia 17 września 2002r.) Opracował: Sprawdzający: Projektant:
