1 Instrukcja obsługi i programowania sterowników podajników wibracyjnych ESK 2001 BA Rhein-Nadel Automation GmbH Rhein - Nadel Automation GmbH Strona 1 Sterownik ESK 2001

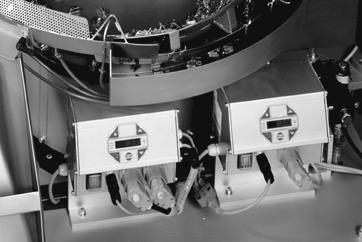

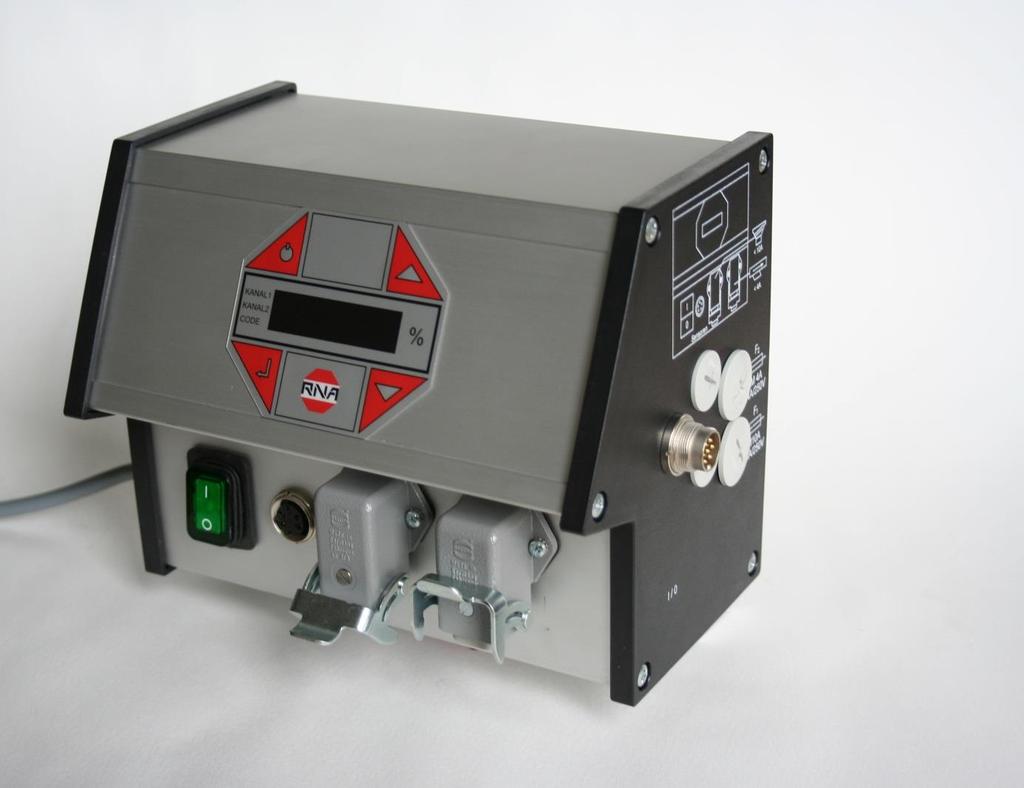

2 / Charakterystyka Kompaktowe urządzenie sterujące przeznaczone jest do sterowania kombinacją napędów podajników okrągłych i liniowych. Poniżej podana jest charakterystyka urządzenia: - Dwa wyjścia: - kanał 1 podajnik okrągły < 10A - kanał 2 podajnik liniowy < 4A - suma obydwóch kanałów 10A Obydwa kanały sterowane są regulowaną fazą - dwa wzmacniacze czujnikowe z niezależnie nastawnym czasem pracy (włączony/wyłączony). - wejście uruchamiania zewnętrznego 24V prądu stałego. - dwa wyjścia przekaźnikowe i dwa optoizolatory sygnalizacji stanu i inne połączenia. - klawiatura membranowa do ustawiania i zmiany wartości roboczych (parametry) w menu nastawy. - przyłącza wtykowe do - podajnika kubełkowego - podajnika liniowego - czujników - komunikacji - wyłącznik główny dwubiegunowy. 1.2 Zgodność z normami UE Urządzenie sterujące odpowiada następującym normom: EG - EMV Dyrektywa 89/336/EWG EG - dyrektywa niskonapięciowa (73/23/EWG) Zastosowane zharmonizowane normy: EN T.1 EG - EMV - Dyrektywa EN EN 50011, Klasa progowa B EG - EMV - Dyrektywa EN Zastosowane krajowe specyfikacje techniczne: BGV - A2 Lub norma CSA/UL (patrz tabliczka znamionowa) 1.3 Dane techniczne Napięcie znamionowe: 230 Volt AC, 50/60 Hz, +20 / -15% 110 Volt AC, 50/60 Hz, +10 / -10% Napięcie wyjściowe: V eff / 230 VAC ; V eff / 110VAC Natężenie maksymalne na kanale1: 10 A eff Natężenie maksymalne na kanale 2: 4 A eff Łączne Natężenie maksymalne: 10 A eff Natężenie minimalne: 80 ma Bezpiecznik wewnętrzny: F1 = 10A / F2 = 4A Łagodny start/zatrzymanie na obydwóch kanałach: sek. Ustawiane odrębnie Wartość zadana zewnętrznie: V DC Wejścia czujników: 2 2 wejścia zdalnego sterowania -: 24V DC (10-24V prądu stałego) Zasilanie czujników: 24V DC, max. 60 ma (na każde wejście) Opóźnienie czujnika WŁ: sek. ustawiane odrębnie Opóźnienie czujnika WYŁ: sek. ustawiane odrębnie Wyjścia: 2 przekaźniki / 2 bezpotencjałowe zestyki przełączne 2 sterowane napięciowo zestyki zwierny Wyjście stanu (Optoizolator): max. 30V DC 10mA Styki przekaźników: max. 6A 250V AC Temperatura robocza: C Klasa bezpieczeństwa: IP Akcesoria Oznaczenie Opis Typ Producent Dostawca Nr RNA. XS1 Złącze Harting XS3 Wtyk złącza, 5-pinowy, prosty Binder EVG XS3 Wtyk złącza, 5-pinowy, kątowy Binder EVG XS4 Gniazdo złącza, 7-pinowe, proste Binder EVG XS4 Gniazdo złącza, 7-pinowe, kątowe Binder EVG Rhein - Nadel Automation GmbH Strona 2 Sterownik ESK 2001

3 2 Zasady bezpieczeństwa Zasady bezpieczeństwa należy w każdym przypadku przeczytać i zrozumieć. Ich przestrzeganie zapewnia utrzymanie cennego materiału i zapobiega uszkodzeniu ciała.. Należy przedsięwziąć wszystkie kroki, aby osoby pracujące z urządzeniem sterującym zapoznały się z przepisami bezpieczeństwa i przestrzegały ich. Opisane tu urządzenie jest przeznaczone do sterowania posterowania podajnikami wibracyjnymi i liniowymi firmy RNA. Przestrzegać należy wartości progowych podanych w Danych technicznych. Wskazówka! Rączka oznacza wskazówki i pożyteczne rady dotyczące obsługi urządzenia sterującego Uwaga! Taki trójkąt ostrzegawczy oznacza wskazówki dotyczące BHP. Nieprzestrzeganie tych ostrzeżeń może doprowadzić do poważnych uszkodzeń ciała lub do śmierci. Prace przy urządzeniach elektrycznych muszą być wykonywane wyłącznie przez wykwalifikowanych elektryków lub przez przeszkolony personel pod kierunkiem i nadzorem wykwalifikowanych elektryków zgodnie ze stosownymi przepisami! Przestrzegać wszystkich wskazówek odnośnie bezpieczeństwa i zagrożeń podanych w instrukcji. Wyposażenie elektryczne urządzenia musi być systematycznie kontrolowane.. Usterki takie jak poluzowane połączenia lub uszkodzone przewody muszą być natychmiast usuwane! Przed uruchomieniem należy się upewnić, że przewód uziemiający jest podłączony do instalacji oraz, że nie jest on uszkodzony. Do sprawdzenia instalacji uziemiającej używać należy odpowiednich urządzeń pomiarowych. 3 Wskazówki odnośnie uruchomienia Przed podłączeniem do sieci i przed uruchomieniem urządzenia sterującego wykonać należy następujące czynności kontrolne: Czy urządzenie sterujące znajduje się w odpowiedniej gotowości do pracy i czy obudowa skręcona jest na wszystkie śruby? Czy urządzenie blokujące wtyczkę jest zatrzaśnięte/ dokręcone? Czy wszystkie przewody i ich przejścia nie są uszkodzone? Czy urządzenie będzie UZYWANE ZGODNIE Z PRZEZNACZENIEM? Czy napięcie sieciowe podane na urządzeniu sterującym jest zgodne z napięciem miejscowej sieci.? Czy natężenie prądu podane na urządzeniu sterującym jest zgodne z napięciem miejscowej sieci.? Czy na urządzeniu sterującym ustawiony jest odpowiedni tryb pracy? (Patrz dział Tryb pracy ) Wyłącznie w przypadku pozytywnych odpowiedzi na powyższe pytania można przystąpić do uruchomienia urządzenia sterującego. Przy pierwszym uruchomieniu oraz podczas uruchamiania po naprawie lub wymianie urządzenia sterującego/napędu podajnika wibracyjnego przed włączeniem urządzenia sterującego należy je ustawić na minimalną moc i częstotliwość. Podczas osiągania zadanej mocy obserwować, czy urządzenie sterujące działa prawidłowo. 3.1 Tryb pracy Kodowanie częstotliwości podajnika kubełkowego w złączu. Tryb pracy 2 Z mostkiem: 100 / 120Hz Z mostkiem: 6000 / 7200 drgań/min Tryb pracy 1 Bez mostka: 50 / 60Hz Bez mostka: 3000 / 3600 drgań/min Rhein - Nadel Automation GmbH Strona 3 Sterownik ESK2001

4 Wejście czujnika 1 24V pr. stałego 24V opornik wstępny 1,8kOhm Wejście czujnika 2 Oodniesienie Wejście czujnika 1 24V pr. stałego 24V opornik wstępny 1,8kOhm Wejście czujnika 2 Oodniesienie Nakrętka łączącą M20 Szara 2 100Hz Czarna 1 50Hz Do urządzeń sterowanych częstotliwością Normalny wyłącznik zbliżeniowy Czujnik optyczny bez wzmacniacza 3.2 Wejścia czujników i połączenia czujników Urządzenie sterujące posiada wbudowane dwa wejścia czujników. Mogą one być zastosowane do sprawdzania ciśnienia zwrotnego, poziomu, cyklu oraz innych funkcji monitorujących. Wejście czujnika 1 działa na kanale 1 w przypadku, kiedy nic innego nie zostało zaprogramowane w menu C006, a czujnik 2 działa na kanale 2. Wejścia czujników mogą być używane dopiero po ich aktywacji Patrz schemat połączeń dla czujników (Podłączenie wtyczki XS3). Rys.: Schemat bezpośrednich połączeń czujników Obudowa Gehäuse XS 3 / Y- przewód dystrybucyjny Y - Kabel als Verteiler W razie potrzeby XS 3.2 / XS 3.1 / Wejście czujnika NPN Wejście czujnika PNP + - A Anschluß eines Sensors und eines Kontaktes mit Adapter. Przyłączenie czujnika i zestyku z adapterem Rhein - Nadel Automation GmbH Strona 4 Sterownik ESK2001

5 XS 3.2 / Obudowa Gehäuse XS 3 / XS 3.1 / Y- przewód dystrybucyjny Y - Kabel als Verteiler Verstärkerlose Fotokomórka bez wzmacniacza Fotozellen z zewnętrznym mit externem opornikiem Vorwiderstand wstępnym 1,8kOhm, 1,8 kohm, 0,25W 0.25W Opornik umieszczony we wtyczce Widerstand im Stecker eingelötet. 3.3 Wyjścia stanów i przekaźniki Wyjścia stanów są używane do zdalnej diagnostyki urządzenia sterującego lub łączenia kilku urządzeń sterujących ze sobą. Są to nieprzyporządkowane bezpotencjałowe obwody tranzystorów n-p-n Obwód tranzystora jest zawsze podłączony w stanie gotowości, kiedy urządzenie sterujące jest podłączone do sieci i włączone za pomocą włącznika sieciowego. Stan aktywności wymaga takich samych warunków jak stan gotowości. Kanał 1 musi być również aktywny gdyż tranzystor będzie zablokowany przy ustawieniu ciśnienie zwrotne, OFF lub STOP. Wyjścia stanów i zdalne sterowanie powinno być przyłączone przez gniazdo XS4. Dwa przekaźniki mają różne funkcje. K1 działa jako przekaźnik stanu równolegle do aktywnego wyjścia czujnika ciśnienia zwrotnego. K2 jest używany albo do opóźnionego wyłączania zdmuchiwania lub do funkcji sterowania cyklami jednego z dwóch kanałów czujników. Połączenia i wejścia przewodów znajdują się po prawej stronie urządzenia sterującego. Listwa zaciskowa jest usytuowana po drugiej stronie panelu sterowania. 4. Działanie 4.1 Informacje ogólne Wł/Wył Kursor w górę Enter Kursor w dół XS 4 Wyłącznik główny XS 3 Kanał 1 Kanał 2 Podłączenia urządzenia sterującego Wyłącznik główny XS 3 Kanał 1 Urządzenie sterujące jest łączone z siecią za pomocą wyłącznika dwubiegunowego Gniazdo do przyłączania czujników Gniazdo do przyłączania podajników okrągłych ( <10A) Rhein - Nadel Automation GmbH Strona 5 Sterownik ESK2001

6 Kanał 2 Gniazdo do przyłączania podajników liniowych( < 4A) XS 4 Gniazdo wyjściowe optoizolatora lub zdalnego sterowania Wyświetlacz i klawiatura membranowa Wł/wył Ten przycisk wyłącza wszystkie podłączone urządzenia. Na wyświetlaczu pokaże się "OFF",. Urządzenie sterujące jest nadal gotowe do pracy. Kursor w górę/w dół Za pomocą tych przycisków poruszamy się po menu lub ustawiamy parametry.. Enter Tym przyciskiem zatwierdza się parametry ustawione kursorem. Punkt dziesiętny na wyświetlaczu Kiedy punkt dziesiętny świeci ciągle nie można dokonać wprowadzeń. Kiedy punkt dziesiętny miga można dokonywać wprowadzeń. 4.2 Włączanie urządzenia sterującego Włączyć urządzenie sterujące wyłącznikiem głównym. Na wyświetlaczu pokaże się menu główne pokazując ostatnie ustawienia na kanale 1 (częstotliwość podajnika kubełkowego lub liniowego). Następujące zapisy mogą ukazać się na wyświetlaczu w zależności od stanu urządzenia. Zdalne sterowanie jest aktywne, ale nie jest dostępne na urządzeniu.(średni priorytet) Urządzenie zostało wyłączone lewym górnym przyciskiem na klawiaturze membranowej, wszystkie funkcje zostały zablokowane. (wysoki priorytet) Czujnik monitorujący ciśnienie zwrotne został aktywowany wyłączając podajnik wibracyjny. (niski priorytet) 4.3 Menu główne/ Ustawienia i wyświetlanie parametrów dla kanału 1 Wyświetla ustawienia lub Częstotliwość (podajnik wibracyjny) Alternatywnie: STOP, OFF lub STAU (patrz wyżej) brak możliwości wprowadzeń Wprowadzanie kodu zmiany lub pożądanych ustawień. wprowadzić kod. Opisy kodów znajdują się w dziale 4.4 Ustawienia częstotliwości (Podajnik wibracyjny lub liniowy) Ustawienia w %; Aby zachować należy powrócić do trybu wyświetlacza Poruszanie się pomiędzy powyższymi trzema rodzajami wyświetleń dokonuje się przy pomocy kursora (w górę/w dół). Przycisk ENTER uruchamia funkcję wyboru ustawienia lub zatwierdza ustawienia. Punkt dziesiętny zacznie migać po Rhein - Nadel Automation GmbH Strona 6 Sterownik ESK2001

7 wciśnięciu przycisku ENTER. Od tego momentu można wprowadzać zmiany przyciskami kursora (w górę /w dół). zatwierdzanie ustawień dokonuje się ponownym wciśnięciem przycisku ENTER. Punkt dziesiętny przestanie migać. Można dalej przesuwać się po menu używając przycisków kursora. Ta procedura ma również zastosowanie w menu kodów opisanych poniżej. Wszystkie wyświetlenia w następnym dziale są ustawieniami fabrycznymi. Jeżeli faktyczne zapisy na wyświetlaczu urządzenia sterującego są inne od opisanych, oznacza to, że ustawienia fabryczne kodów zostały zmienione dla określonego zastosowania. 4.4 Opis poszczególnych kodów do programowania urządzenia sterującego. Ustawienia dla kanału 1 W tym submenu następujące funkcje mogą być ustawione bądź ograniczone dla kanału 1 - amplituda wibracji - kierunek sygnału zdalnego sterowania - zdalne sterowanie - czas trwania łagodnego start i łagodnego zatrzymania Ustawienia dla kanału 2 W tym submenu następujące funkcje mogą być ustawione bądź ograniczone dla kanału 1 - amplituda wibracji - kierunek sygnału zdalnego sterowania - zdalne sterowanie - czas trwania łagodnego start i łagodnego zatrzymania Blokowanie ustawień W tym submenu możliwe jest zablokowanie ustawień (amplitudy wibracji) w menu głównym. Ustawienia kanału 1 nie mogą być zmienione w menu głównym. Zapobiega to przypadkowej zmianie ustawień wyjściowych. Zmiany mogą być wprowadzone tylko przy użyciu kodu C001 i kodu C002. Ustawianie wejścia czujnika 1 W tym submenu aktywuje się wejście czujnika 1. Można także ustawić następujące funkcje: - zmiana kierunku sygnału wejściowego - czas przed włączeniem - czas przed wyłączeniem Ustawianie wejścia czujnika 2 W tym submenu aktywuje się wejście czujnika 2. Można także ustawić następujące funkcje: - zmiana kierunku sygnału wejściowego - czas przed włączeniem - czas przed wyłączeniem Wybór połączeń czujników W tym submenu można łączyć ze sobą czujniki uaktywnione kodami C004 i C005 Ustawianie systemu kontroli cyklu Ustawia monitorowanie sygnału czujnika i sposób reagowania na błędy. Status wyświetlacza Tego submenu używa się do sprawdzania ustawionej częstotliwości wibracji i sygnałów czujników. Odczyt wersji oprogramowania Oznaczenie: data numer wersji typ numer wewnętrzny Typ: 59 = ESK = ESG = ESK = ESG 2000 Przykłady zaprogramowanych zastosowań Wywołuje zapamiętane ustawienia P1-10 w oparciu o przykłady zastosowań (Zamawianie katalogów pod numerem faksu 0241/ lub przez Internet Sygnał wyjściowy ustawiany zewnętrznym napięciem Zachowywanie parametrów To submenu stosuje się, jeżeli mają być zachowane wartości (parametry użytkownika) poprzednio ustawiane w innych submenu Blokowanie wszystkich funkcji ustawień Ten kod blokuje możliwość wszystkich opcji wprowadzeń na urządzeniu sterującym. Te wartości nie mogą być zmieniane. To menu może zostać uaktywnione przy użyciu tego kodu. Rhein - Nadel Automation GmbH Strona 7 Sterownik ESK2001

8 Resetowanie ustawień To submenu pozwala użytkownikowi na zresetowanie ustawień urządzenia sterującego i powrót do ustawień fabrycznych. Jeżeli parametry użytkownika mają być zachowane można dostosować urządzenie sterujące do tych ustawień. 4.5 Zastosowania - szczególne zmiany ustawień fabrycznych Kod C001 dla kanału 1 i Kod C002 dla Kanału 2 ( Moc wyjściowa ) Cel: Ustawianie I zmiana amplitudy wibracji, zdalnego sterowania, łagodnego startu i łagodnego zatrzymania. Kod C001 Ustawienie amplitudy wibracji Ograniczenie amplitudy wibracji Zdalne sterowanie Opóźnione wyłączanie (Tylko dl kanału 2) Kierunek sygnału zdalnego sterowa nia Czas łagodnego startu Czas łagodnego zatrzymania % (*) % 0 = nieaktywny InP = 1 i InT = 1 1) I = Start = 24V DC 0 = Stop = 24V DC 0-5 sek. 0-5 sek. Kod C002 (Kanał 2) jest ustawiany analogicznie. (*) dla podajników RNA z magnesami 200 = 90 % 1) Tylko dla kanału 2: Po usunięciu uruchomienia, pojawia się opróżnione wyłączanie kanału 2 (5 minut) Kod C003 Blokowanie ustawień Cel: zablokowanie ustawień w menu głównym. Te wartości nie mogą być dalej zmieniane bezpośrednio. Zmiany można wprowadzać wyłącznie przez użycie kodu C001 i kodu C002. Kod C003 Ustawienia (amplituda wibracji) 1 = możliwość ustawień 0 = wejście zblokowane Kod C004 Wejście czujnika 1 i kod C005 Wejście czujnika 2 Cel: Aktywacja i ustawianie wejść czujnika Kod C004 Wejście czujnika 1 Odwracanie kierunku wejścia sygnału Opóźnienie stanu czujnika SWOBODNY, czas przed włączeniem. Opóżnienie stanu czujnika OKREŚLONY, Czas przed I = Start = 24V DC 0 = Stop = 24V DC 0-60 sek sek. Rhein - Nadel Automation GmbH Strona 8 Sterownik ESK2001

9 wyłączeniem kod C005 jest stosowany w stosunku do wejścia czujnika 2 w taki sam sposób Kod C006 Połączenia czujników Cel: Połączenie dwóch uprzednio aktywowanych wejść czujników. Kod C006 Tylko jedno z ośmiu połączeń czujników może być aktywowane. Połączenie Z (AND) przedmuchiwaniem linii wylotowych Polączenie Z (UND bez przedmuchiwania linii wylotowych (od wersji nr 10) Połączenie LUB Połączenie Min/Max Połączenie Z / S2 (od wersji nr 10) Kontrola poziomu w podajniku (od wersji nr 10) Kontrola poziomu Połączenie pojedyncze Ustawienie kolejności obydwóch kanałów jest możliwe dla dwóch połączeń czujników. Kanał 2 następuje po kanale 1 (obydwa kanały pracują niezależnie) lub! Kanał 1 następuje po kanale 2 Krótki opis poszczególnych połączeń (obydwa kanały pracują niezależnie) do głównego menu Połączenie Z (AND) połączenie dwóch wejść czujników z przedmuchiwaniem linii wylotowych. Przykład: Zastosowanie: Dwu-liniowy system podawania z czujnikiem ciśnienie zwrotnego. Rozwiązanie: Linia 1 (Czujnik 1) pełna = przedmuchiwanie linii 1 (Przekaźnik K1) Linia 2 nadal wolna Linia 2 (Czujnik 2) pełna = Przedmuchiwanie linii 2 (Przekaźnik K2) Linia 1 nadal wolna Linia 1 + Linia 2 pełna = podajnik wibracyjny (kanał 1)zatrzymuje przedmuchiwanie po ok. 4 sekundach Podajnik wibracyjny (kanał 1) wyłącza się, jeżeli oba czujniki są uruchomione. Powietrze do sortowania może być wyłączone później (po 4 sek.) przez przekaźnik K2. Połączenie LUB Połączenie obydwóch wejść czujników. Podajnik wibracyjny (kanał 1) wyłącza się, jeżeli jeden z dwóch czujników jest uruchomiony. Powietrze do sortowania może być wyłączone później (po 4 sek.) przez przekaźnik K2. Rhein - Nadel Automation GmbH Strona 9 Sterownik ESK2001

10 Połączenie Min/Max Połączenie obydwóch wejść czujnikowych. Podajnik wibracyjny (kanał 1) wytłacza się, kiedy obydwa czujniki są uruchomione. Tylko, kiedy obydwa czujniki zostają wyłączone, podajnik wibracyjny (kanał 1) włącza się ponownie. Przekaźnik K1 załącza się razem z wyłącznikiem podajnika kubełkowego. Przekaźnik załącza się 4 sekundy później (Wyłącza powietrze sortujące) Połączenie Z / S2 Podajnik wibracyjny (kanał 1) wyłącza się, kiedy obydwa czujniki są uruchomione. Kiedy czujnik 2 jest wyłączony system uruchamia się. Powietrze sortujące może być wyłączone z opóźnieniem (4 sek.) przez przekaźnik 2. Kontrola poziomu w podajniku Czujnik 2 uruchamia przekaźnik K1 zgodnie z ustawionym czasem opóźnienia (C005). Kiedy czujnik 1 jest zasłonięty przekaźnik K1 zostaje wyłączony (blokada podajnika). Zastosowanie: Czujnik 1 = kontrola ciśnienie zwrotnego; Czujnik 2 = Kontrola poziomu; Przekaźnik K1 = sterowanie podajnikiem Kontrola poziomu z sygnalizacją świetlną Czujnik 2 załącza przekaźnik K1 zgodnie z ustalonym czasem opóźnienia (C005). bez względu na stan czujnika 1 (kontrola ciśnienia zwrotnego) Zastosowanie: Czujnik 2 będzie użyty jako kontrola poziomu (np. LC-N 24V DC). Przekaźnik K1 załącza się wraz kontrolerem poziomu: Podajnik wibracyjny lub liniowy jest pusty Kod C008 Kontrola cyklu Cel: Czujnik kontrolny 1 (czujnik ciśnienia zwrotnego) i/lub 2. Jeżeli aktywowany jest system kontroli cyklu połączenia "AND, SOL" nie mogą być aktywowane w kodzie C006!!! Kod C008 Wejście czujnika 1 jest monitorowane Wejście czujnika 2 jest monitorowane Monitorowanie zależne od kanału 1 Monitorowanie zależne od kanału 2 Czas do sygnału alarmowego Wyłączenie kanału 1 i kanału 2 Wyłącznik (Przekaźnik K1) sek. I = patrz niżej 0 = patrz niżej I = Alarm na przekaźniku K1 0 = Alarm na przekaźniku K2. System kontroli cyklu monitoruje stan wyłączonego czujnika. Czas (A 180) ma zastosowanie do usta wiania maksymalnego czasu wyłączenia czujnika zanim uruchomiony zostanie sygnał alarmowy. Przekaźnik K2 zostaje załączony z chwilą uruchomienia sygnału alarmowego. Błąd zostaje usunięty z chwilą zasłonięcia czujnika. Jeżeli OUT = 1 i pojawia się błąd, Podajnik wibracyjny lub liniowy zostanie wyłączony niezależnie od załączenia przekaźnika K2 (sygnał świetlny błędu) oraz wiadomości ERROR BŁĄD na wyświetlaczu. Błąd zostanie usunięty prawym dolnym przyciskiem kursora. Jeżeli OUT = 0 i pojawi się błąd, tylko przekaźnik K2 załącza się (sygnał świetlny błędu). Błąd zostaje usunięty automatycznie przez uruchomienie czujnika 1 Jeżeli A.I. = 1 Przekaźnik K1 może być uszkodzony (funkcja przełączalna pomiędzy przekaźnikami K1 i K2 Rhein - Nadel Automation GmbH Strona 10 Sterownik ESK2001

11 4.5.6 Kod C009 Status wyświetlacza Cel: Kontrola ustawionej częstotliwości drgań i wejść czujników. Kod C009 Sygnał zdalnego sterowania na kanale 1 I = 50 Hz Częstotliwość wibracji na kanale 1 0 = 100 Hz Sygnał zdalnego sterowania na kanale 2 I = 50 Hz Częstotliwość wibracji na kanale 2 0 = 100 Hz Sygnał na wejściu czujnika 1 Sygnał na wejściu czujnika 2 W pozycji menu HA= pół fali można sprawdzić czy poprawnie wybrany został tryb pracy (100-50Hz) Kod C200 Blokada wszystkich funkcji wprowadzania Cel: Użytkownik nie może (przypadkowo) wprowadzić zmian w ustawieniach Kod C200 Blokada funkcji wprowadzania Koniec 0 = zablokowany Od tej pory akceptowalny jest wyłącznie kod C200!!! Jest możliwa zmiana ustawień dla kanału 1 i 2 w menu głównym (patrz 4.3) Kod C100 Sygnał wyjściowy ustawiany zewnętrznym napięciem Cel: Zmiana ustawień zewnętrznym napięciem Kod C100 Zewnętrzne sterowanie kanałem 1 Zewnętrzne sterowanie kanałem 2 Jeżeli zewnętrzne napięcie jest aktywowane, ostatnia ustawiona wartość wyjściowa (%) będzie minimalnym wyjściem 0 V. Maksymalna wartość wyjściowa dla 10 V powinna zostać ustawiona parametrem P w kodzie C001/C002. Zewnętrzne napięcie zasilania powinno zostać podłączone do zacisków 31, 32 i 33 w urządzeniu ster. Zacisk 31 = +10V Zacisk 32 = E Zacisk 33 = 0V Więcej informacji na stronie Rhein - Nadel Automation GmbH Strona 11 Sterownik ESK2001

12 4.5.9 Kod C143 Zachowanie parametrów Cel: zachowanie parametrów użytkownika Kod C143 Zachowaj Po zatwierdzeniu PUSH przez ENTER wybrane parametry przypisywane są odrębnie przez wciśnięcie przycisku kursora Kod C210 Resetowanie ustawień Cel: do ustawień fabrycznych lub powrót do zapisanych ustawień użytkownika. Kod C210 Ustawienia fabryczne Parametry użytkownika Koniec FAC Wybór i zatwierdzenie FAC powoduje powrót do ustawień fabrycznych US.PA. Wybór i zatwierdzenie US.PA powoduje powrót do zapisanych wcześniej w kodzie C143 specyficznych parametrów użytkownika. Rhein - Nadel Automation GmbH Strona 12 Sterownik ESK2001

13 Przekaźnik przedmuchiwanie/alarm Przekaźnik stanu Stan GOTOWY Stan AKTYWNY 8V, zdalne sterowani +24V zdalne sterowanie Kanał 1 +24V, zdalne sterowanie Kanał 0V odniesienie 2 Wejście czujnika 1 +20mA +24V, max 120 ma Weście czujnika 2 5 Rysunek poglądowy Sensoren 1 2 < 10A < 4A KANAL1 KANAL2 % F 2 KAPPE I / 0 M 4A 4A/250V F 1 M10A 10A/250V Ø 9,0 Ø 9, Schemat połączeń Rysunek jest ważny od numeru seryjnego 05R04041 Rysunek numer ESK Zewnętrznie ustawiona wartość 0-10V pr. stałego Zewnętrzny potencjometr Urządzenie sterujące 100/120 Hz/cykl 100/120 Hz/cykl 50/60Hz/cykl 50/60Hz/cykl Podłączenie do sieci 230v, 50/60 Hz Kanał 1 Obciążenie maks.10a Kanał 2 Obciążenie maks. 4A Obciążenie zestyku maks. 6A, 250V ~ Łączne obciążenie dla obydwóch kanałów maks.10a Rhein - Nadel Automation GmbH Strona 13 Sterownik ESK2001
