1 N TP-TG-PL pl Winda serwisowa ZARGES z przelotową wciągarką linową oraz chwytakiem firmy TRACTEL Greifzug Dzienny plan i protokół kontroli

2 Stopka redakcyjna ZARGES GmbH Zargesstraße Weilheim, Germany Tel.: / Faks: / vertrieb@zarges.de Internet: Marzec 2016 r.

3 Inhaltsverzeichnis 1 Zu dieser Anleitung Verwendete Symbole Aufbau von Warnhinweisen Sicherheit Personal Informationen zum Prüfprotokoll Vorgehen bei Auslösen der Fangvorrichtung Siegel anbringen Versiegelung an der Winde Versiegelung des Schaltschranks Prüfplaketten anbringen Generelle Prüfschritte Versiegelungen prüfen Prüfplaketten prüfen Prüfschritte für Komponenten Geräteübersicht Funktion der Fangvorrichtung prüfen Bremsen der Winde und Fliehkraftgewicht der Fangvorrichtung prüfen Verhalten bei Notsenken

4 Informacje dot. niniejszej instrukcji 1 Informacje dot. niniejszej instrukcji Niniejszy plan dotyczy regularnych kontroli windy serwisowej i obowiązuje wyłącznie w odniesieniu do oryginalnej instrukcji eksploatacji. Musi być dołączona do każdej windy serwisowej. Do wind serwisowych z elementami konstrukcyjnymi firmy Tractel Greifzug (oryginalna instrukcja eksploatacji w wersji z lub starsza) należy przed dalszym użytkowaniem niezwłocznie dołączyć niniejszy plan kontroli oraz opatrzyć je plombami. Czynności kontrolne wyszczególnione w niniejszym planie kontroli muszą być wykonywane i protokołowane przynajmniej raz w ciągu każdego dnia eksploatacji windy serwisowej. Kontrolę należy wykonywać zawsze przed pierwszym użyciem windy serwisowej. Należy bez wyjątku przestrzegać wskazówek zawartych w instrukcjach eksploatacji i niniejszym planie kontroli. Protokoły konserwacji należy dokładnie wypełniać w całości, nie pozostawiając wolnych pól. Wszelkie mankamenty należy niezwłocznie zgłaszać użytkownikowi i producentowi windy serwisowej. Do tego celu należy wykorzystywać informacje dot. serwisu (TBA6000) dołączone do instrukcji eksploatacji. Każdy przypadek opuszczania awaryjnego (definicja, zob. oryginalna instrukcja eksploatacji) musi być dokumentowany w planie kontroli oraz zgłaszany użytkownikowi oraz producentowi windy serwisowej. Do tego celu należy wykorzystywać informacje dot. serwisu dołączone do instrukcji eksploatacji. Windę serwisową należy wyłączyć z eksploatacji do czasu skontrolowania jej przez odpowiednio autoryzowany i wykwalifikowany personel. Plakietki kontrolne dołączone do niniejszego dokumentu muszą być zgodnie z dokumentacją opatrzone datą pierwszego uruchomienia, datą ostatniej konserwacji przez odpowiednio autoryzowany i wykwalifikowany personel oraz datą ostatniej kontroli wykonanej przez rzeczoznawcę. Plakietki kontrolne muszą zostać naklejone w przewidzianym do tego miejscu przed rozpoczęciem eksploatacji windy serwisowej. Plomby dołączone do niniejszego dokumentu (nr kat ) muszą zostać nałożone zgodnie ze wskazówkami zawartymi w niniejszym planie kontroli przez osobę autoryzowaną przez użytkownika i przeszkoloną w firmie ZARGES. 1.1 Zastosowane symbole Symbol X X Znaczenie "Ważna wskazówka"; Informacje dot. zapobiegania szkodom materialnym, służące lepszemu zrozumieniu lub optymalizacji procesów roboczych Symbol dot. danej czynności. W przypadku większej liczby czynności należy zachować ich kolejność. 1.2 Struktura wskazówek ostrzegawczych 2 Bezpieczeństwo Ostrzeżenie Rodzaj, źródła i następstwa zagrożenia ffdziałania zmierzające do uniknięcia zagrożenia. Nieprofesjonalna kontrola chwytaka i wciągarki grozi ciężkim kalectwem lub śmiercią na skutek upadku z wysokości! Chwytak i wciągarka windy serwisowej muszą być w pełni sprawne. Aby stwierdzić sprawność ich działania, należy codziennie wykonywać i protokołować wszystkie wymienione w niniejszym planie czynności kontrolne przed pierwszym użyciem windy serwisowej. Jeśli wynik kontroli jest negatywny, należy bezzwłocznie wyłączyć windę serwisową z eksploatacji. Należy umieścić odpowiednią tabliczkę informacyjną na wyłączniku głównym windy serwisowej. Czynności kontrolne do wykonania: Rozdział 7 Podstawowe czynności kontrolne na stronie 7 Rozdział 8 Czynności kontrolne elementy konstrukcyjne na stronie 8 Nieprofesjonalna konserwacja chwytaka i wciągarki grozi ciężkim kalectwem lub śmiercią na skutek upadku z wysokości! 4

5 Informacje dot. protokołu kontroli Jeśli okresy kontroli odbiegają od wytycznych zawartych w fabrycznych instrukcjach eksploatacji, kontrole te zgodnie z wytycznymi producenta musi wykonywać co roku osoba autoryzowana i przeszkolona w zakresie tych czynności. Jeśli okres pomiędzy konserwacjami jest dłuższy niż rok, konserwacja zgodnie z wytycznymi producenta musi nastąpić bezpośrednio przed rozpoczęciem użytkowania windy serwisowej. Ponadto przy okazji corocznej konserwacji należy wymienić rolki napędowe i dociskowe chwytaka (Tractel Greifzug) na rolki fabrycznie nowe z wybitą datą produkcji. Wciągarki i chwytaki zgodnie z wytycznymi producenta należy poddawać remontowi kapitalnemu nie później niż po 10 latach bądź 250 maszynogodzinach (w zależności od tego, co nastąpi wcześniej), który wykona producent lub autoryzowany zakład remontowy. W przypadku wystąpienia we wciągarkach lub chwytakach nieprawidłowości (np. nietypowe odgłosy, deformacje itp.), należy niezwłocznie wyłączyć windę serwisową z eksploatacji i nie korzystać z niej od tego momentu. Elementy konstrukcyjne muszą zostać niezwłocznie skontrolowane przez autoryzowany personel przeszkolony u producenta tych elementów w zakresie tych czynności. 2.1 Personel Czynności kontrolne opisane w niniejszym planie kontroli mogą być wykonywane wyłącznie przez wykwalifikowanego operatora windy serwisowej w obecności drugiej wykwalifikowanej osoby (dalsze informacje zob. oryginalna instrukcja eksploatacji). Osoby przebywające wewnątrz turbiny wiatrowej muszą w każdym momencie mieć możliwość wezwania pomocy. Konserwacja, utrzymywanie w należytym stanie technicznym i pierwsze uruchomienie windy serwisowej, jak również inne prace przy tym urządzeniu mogą być wyłącznie wykonywane przez personel przeszkolony i upoważniony przez firmę ZARGES do wykonywania tych czynności. Prace przy wciągarce i chwytaku mogą być wykonywane wyłącznie przez personel, który przeszedł obowiązujące szkolenie u producenta tych elementów. Konserwacja i utrzymywanie w należytym stanie technicznym wciągarki i chwytaka może być wykonywane przez samego producenta tych elementów lub autoryzowany i przeszkolony przezeń personel. Remont kapitalny może być wykonywany wyłącznie przez samego producenta tych elementów lub autoryzowany i przeszkolony przezeń personel (zob. oryginalna instrukcja eksploatacji wciągarki i chwytaka). Obsługa windy serwisowej firmy ZARGES może być realizowana wyłącznie przez personel, który przeszedł szkolenie w zakresie obsługi i postępowania na wypadek awarii. Autoryzowani i przeszkoleni operatorzy muszą posiadać potwierdzenie uczestnictwa w takim szkoleniu w postaci odpowiedniego certyfikatu. Certyfikat ten należy aktualizować co 2 lata. 3 Informacje dot. protokołu kontroli Wyniki czynności kontrolnych należy dokumentować w protokole kontroli. Protokół kontroli jest załączony do niniejszego dokumentu. W odpowiednie pole protokołu kontroli należy wprowadzać: numer turbiny wiatrowej, numer seryjny windy serwisowej, typ chwytaka i typ wciągarki. Wpisać datę kontroli. Zaznaczając krzyżykiem odpowiednie pola, potwierdzić że "Plomba" i "Plakietki" zostały skontrolowane oraz przeprowadzono wszystkie kontrole w zakresie "Chwytaka" i "Wciągarki". Jeśli wynik jednej z takich kontroli był negatywny, a jeden z elementów konstrukcyjnych okazał się niesprawny, należy zaznaczyć krzyżykiem pole "Wyłączone z eksploatacji". Jeśli wynik wszystkich kontroli jest pozytywny i wszystkie elementy konstrukcyjne są sprawne, należy zaznaczyć krzyżykiem pole "Gotowe do pracy". Zaznaczyć krzyżykiem pole " chwytaka", w przypadku zajścia takiego zdarzenia. Zaznaczyć krzyżykiem pole "Opuszczanie awaryjne", w przypadku zajścia takiego zdarzenia. Wpisać nazwę firmy i nazwisko kontrolera drukowanymi literami. Kontroler musi złożyć podpis. Występujące nietypowe zdarzenia należy opisać w polu "Uwagi". 5

6 Postępowanie w przypadku zadziałania chwytaka 4 Postępowanie w przypadku zadziałania chwytaka Szczególnie w przypadku wież o dużej wysokości (wys. piasty >80 m) zadziałanie chwytaka może nastąpić, gdy: na skutek elastyczności liny nośnej na linie bezpieczeństwa błędnie zostanie rozpoznana jazda windy podczas jej startu lub zatrzymania (jazda przerywana) jako jazda z nadmierną prędkością. W takim wypadku można ponownie uruchomić chwytak. W tym celu należy: otworzyć chwytak ręcznie lub przez nieznaczne podciągnięcie w górę za pomocą korby ręcznej lub dźwigni zwalniającej hamulec. Udokumentować zadziałanie chwytaka w planie kontroli. Jeśli podciągnięcie windy w górę nie jest możliwe (np. zerwanie urządzenia nośnego, brak szyny, uszkodzona lina nośna i inne przyczyny) lub jeśli chwytak zadziała ponownie: zgodnie z przepisami producenta (zob. oryginalna instrukcja eksploatacji windy serwisowej i chwytaka) należy odesłać chwytak producentowi do kontroli. Nie wolno ponownie uruchamiać windy serwisowej, zanim przyczyna usterki nie zostanie ostatecznie usunięta. Zaznaczyć pole " chwytaka" w planie kontroli, udokumentować osobno zdarzenie, po czym poinformować operatora i producenta windy serwisowej. 5 Zakładanie plomby 5.1 Oplombowywanie wciągarki Oczyścić alkoholem (lub podobną substancją) powierzchnie wokół otworów i regulacji przeciążenia. Umieścić plombę na otworze mechanizmu regulacji przeciążenia. 5.2 Plomby na szafie sterowniczej Oczyścić powierzchnię alkoholem (lub podobną substancją). Umieścić plombę na szafie sterowniczej. 6

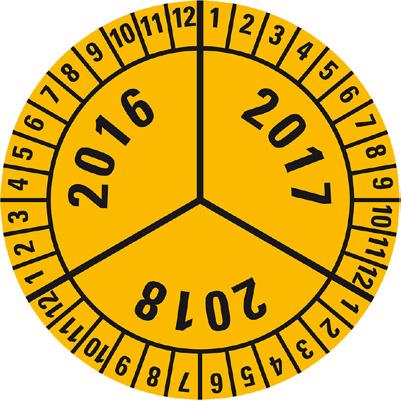

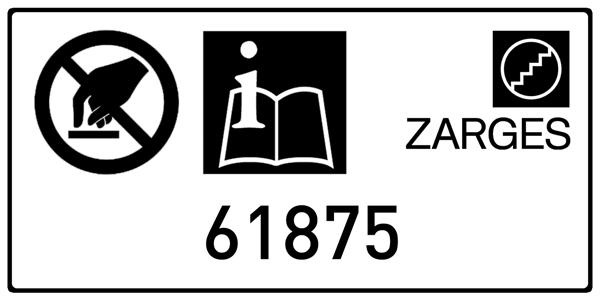

7 Umieszczanie plakietek kontrolnych 6 Umieszczanie plakietek kontrolnych Do czasu następnej konserwacji corocznej, nie później jednak niż do kwietnia 2017 r. windy serwisowe firmy ZARGES należy opatrywać plakietkami kontrolnymi. W przypadku umieszczania plakietek kontrolnych po raz pierwszy przez rzeczoznawcę zgodnie z istniejącą dokumentacją należy zaznaczyć: datę pierwszego uruchomienia datę ostatniej konserwacji datę ostatniej kontroli Data następnej konserwacji (na górze) Umieścić plakietki kontrolne w wyznaczonym miejscu na pasku (nr kat ) zob. rysunek. Umieścić pasek z plakietkami kontrolnymi w wyznaczonym miejscu obok tabliczki znamionowej w windzie serwisowej. 7 Podstawowe czynności kontrolne 7.1 Kontrola plomb Przed każdym użyciem operator musi sprawdzić, czy: plomba znajduje się na otworze mechanizmu regulacji przeciążenia i nie jest uszkodzona (zob. rozdział 5), plomba znajduje się na szafie sterowniczej i nie jest uszkodzona (zob. rozdział 5). Jeśli plomby brak lub jest uszkodzona, należy: Wyłączyć windę serwisową niezwłocznie z eksploatacji. Umieścić odpowiednią tabliczkę informacyjną na wyłączniku głównym windy serwisowej. Zlecić kontrolę odpowiednich elementów konstrukcyjnych producentowi bądź osobie autoryzowanej i przeszkolonej w tym zakresie. Kontrolę oraz jej wyniki należy udokumentować bezpośrednio po jej wykonaniu w protokole kontroli. Po wykonaniu kontroli zaznaczyć krzyżykiem pole "Plomba". Jeśli wynik kontroli jest negatywny, zaznaczyć krzyżykiem pole "Wyłączone z eksploatacji". Występujące nietypowe zdarzenia należy opisać w polu "Uwagi". 7.2 Kontrola plakietek Przed każdym użyciem operator musi sprawdzić, czy: na plakietce widnieje data pierwszego uruchomienia, na plakietce widnieje data następnej konserwacji i czy termin ten nie upłynął. Przestrzegać przepisów krajowych i w razie potrzeby upewnić się, że data kontroli wykonanej przez rzeczoznawcę widnieje na plakietce i czy termin ten nie upłynął. W przypadku wystąpienia błędów, usterek, uszkodzeń, braku lub przeterminowania plakietek kontrolnych bądź innych wad, należy: Wyłączyć windę serwisową niezwłocznie z eksploatacji. Umieścić odpowiednią tabliczkę informacyjną na wyłączniku głównym windy serwisowej. Przeterminowaną kontrolę rzeczoznawcy należy bezzwłocznie powtórzyć. Zaprotokołować oddzielnie to zdarzenie, zgłosić je producentowi i operatorowi i zlecić kontrolę osobie autoryzowanej i przeszkolonej przez firmę ZARGES. Kontrolę oraz jej wyniki należy udokumentować bezpośrednio po jej wykonaniu w protokole kontroli. Po wykonaniu kontroli zaznaczyć krzyżykiem pole "Plakietki". Jeśli wynik kontroli jest negatywny, zaznaczyć krzyżykiem pole "Wyłączone z eksploatacji". Występujące nietypowe zdarzenia należy opisać w polu "Uwagi". 7

8 Czynności kontrolne elementy konstrukcyjne 8 Czynności kontrolne elementy konstrukcyjne 8.1 Widok ogólny urządzenia Dźwignia ręczna 2 Wyłącznik AWARYJNY 3 Wziernik 4 Obciążnik odśrodkowy 5 Zatyczka 6 Chwytak 7 Wciągarka 8 Otwór mechanizmu zwalniania hamulca 9 Otwór mechanizmu regulacji przeciążenia Kontrola prawidłowości działania chwytaka Przed każdym użyciem windy serwisowej należy się upewnić, że chwytak (6) jest w stanie zadziałać prawidłowo, zaciskając linę zabezpieczającą. W tym celu należy wykonać następujące czynności w poniższej kolejności: W drodze oględzin upewnić się, że chwytak (6) jest umocowany prawidłowo na windzie serwisowej. Ustawić dźwignię ręczną (1) w pozycji A. Chwytak (6) jest otwarty. Nacisnąć wyłącznik AWARYJNY (2). Upewnić się, że dźwignia ręczna (1) znajduje się w pozycji B. Upewnić się, że nie istnieje możliwość pociągnięcia liny zabezpieczającej do góry. Chwytak (6) jest zamknięty. A B B Otwierać hamulec wciągarki za pomocą dźwigni zwalniającej hamulec (10), aż winda całą swą masą zawiśnie na chwytaku. Chwytak musi utrzymać windę. Za pomocą pokrętła (11) przemieszczać do góry, aż będzie można otworzyć chwytak Ustawić dźwignię ręczną (1) w pozycji A. Chwytak (6) jest otwarty. Pociągnąć gwałtownie linę zabezpieczającą do góry. Upewnić się, że dźwignia ręczna (1) znajduje się w pozycji B. Upewnić się, że nie istnieje możliwość pociągnięcia liny zabezpieczającej do góry. Chwytak (6) jest zamknięty. A B B 8

9 Czynności kontrolne elementy konstrukcyjne Chwytak (6) nie zamyka się, a lina zabezpieczająca może być pociągnięta do góry: Wyłączyć windę serwisową niezwłocznie z eksploatacji. Umieścić odpowiednią tabliczkę informacyjną na wyłączniku głównym windy serwisowej. Poinformować o tym fakcie operatora i producenta windy serwisowej. Zlecić kontrolę i naprawę chwytaka (6) autoryzowanym specjalistom. Kontrolę oraz jej wyniki należy udokumentować bezpośrednio po jej wykonaniu w protokole kontroli. Po wykonaniu kontroli zaznaczyć krzyżykiem pole "". Jeśli wynik kontroli jest negatywny, zaznaczyć krzyżykiem pole "Wyłączone z eksploatacji". Występujące nietypowe zdarzenia należy opisać w polu "Uwagi". 8.3 Sprawdzić hamulce wciągarki i obciążnik odśrodkowy chwytaka NIEBEZPIECZEŃSTWO! Niedziałający hamulec może spowodować upadek z wysokości, który grozi ciężkim kalectwem lub śmiercią. Nacisnąć wyłącznik AWARYJNY. Odciąć wciągarkę od zasilania elektrycznego za pomocą wyłącznika głównego. Wyłączyć windę serwisową niezwłocznie z eksploatacji. Umieścić odpowiednią tabliczkę informacyjną na wyłączniku głównym windy serwisowej. Poinformować o tym fakcie operatora i producenta windy serwisowej. Zlecić kontrolę i naprawę wciągarki i chwytaka autoryzowanym specjalistom. NIEBEZPIECZEŃSTWO! Ryzyko odniesienia ciężkich obrażeń na skutek spadania przedmiotów. Przebywanie pod wiszącymi ładunkami surowo wzbronione! Ogrodzić obszar zagrożenia. Przed każdym użyciem windy serwisowej sprawdzić, czy: obciążnik odśrodkowy (4) obraca się podczas jazdy, hamulec działa i zatrzymuje windę serwisową na linie nośnej. W tym celu należy wykonać następujące czynności w poniższej kolejności: W drodze oględzin upewnić się, że wciągarka (7) jest umocowana prawidłowo na windzie serwisowej. Upewnić się, że zatyczka (5) jest prawidłowo umieszczona na silniku Ustawić dźwignię ręczną (1) w pozycji A. Chwytak (6) jest otwarty. Przemieścić windę serwisową ok. 2 metry do góry. Poprzez wziernik upewnić się, że obciążnik odśrodkowy (4) obraca się podczas jazdy. Zasadniczo należy obserwować obciążnik odśrodkowy (4) podczas jazdy przez przeznaczony do tego celu wziernik. 1. 9

10 Czynności kontrolne elementy konstrukcyjne Obciążnik odśrodkowy (4) nie obraca się: Natychmiast zatrzymać jazdę. Niezwłocznie nacisnąć wyłącznik AWARYJNY (2). Dźwignia ręczna (1) przeskakuje z pozycji A w pozycję B. Chwytak (6) zamyka się, a jazda zostaje przerwana. Odciąć wciągarkę (7) od zasilania elektrycznego za pomocą wyłącznika głównego. Wyłączyć windę serwisową niezwłocznie z eksploatacji. Umieścić odpowiednią tabliczkę informacyjną na wyłączniku głównym windy serwisowej. Poinformować o tym fakcie operatora i producenta windy serwisowej. Zlecić kontrolę i naprawę chwytaka (6) autoryzowanym specjalistom. A B Zatrzymać jazdę. Hamulec działa i zatrzymuje windę serwisową na linie nośnej. Przemieścić windę serwisową w dół. Zatrzymać jazdę. Hamulec działa i zatrzymuje windę serwisową na linie nośnej. 2. Hamulec nie działa i nie zatrzymuje windy serwisowej na linie nośnej: Niezwłocznie nacisnąć wyłącznik AWARYJNY (2). Dźwignia ręczna (1) przeskakuje z pozycji A w pozycję B. Chwytak (6) zamyka się, a jazda zostaje przerwana. Odciąć wciągarkę (7) od zasilania elektrycznego za pomocą wyłącznika głównego. Wyłączyć windę serwisową niezwłocznie z eksploatacji. Umieścić odpowiednią tabliczkę informacyjną na wyłączniku głównym windy serwisowej. Poinformować o tym fakcie operatora i producenta windy serwisowej. Zlecić kontrolę i naprawę wciągarki (7) autoryzowanym specjalistom. A 1. B Kontrolę oraz jej wyniki należy udokumentować bezpośrednio po jej wykonaniu w protokole kontroli. Po wykonanej kontroli zaznaczyć krzyżykiem pola "Napęd", "Hamulec silnika" i "Obciążnik odśrodkowy". Jeśli wynik kontroli jest negatywny, zaznaczyć krzyżykiem pole "Wyłączone z eksploatacji". Jeśli wynik wszystkich kontroli jest pozytywny, należy zaznaczyć krzyżykiem pole "Gotowe do pracy". Występujące nietypowe zdarzenia należy opisać w polu "Uwagi". 10

11 9 Postępowanie na wypadek opuszczania awaryjnego Postępowanie na wypadek opuszczania awaryjnego Niebezpieczeństwo Niebezpieczeństwo upadku! Wciągarkę w trybie ręcznym można opuszczać tylko w razie awarii. W razie przeciążenia nie wolno wykonywać opuszczania awaryjnego. Po każdym opuszczeniu awaryjnym zlecić kontrolę wciągarki firmie Tractel Greifzug GmbH lub autoryzowanemu przez tę firmę warsztatowi zajmującemu się naprawą wind. Uszkodzone lub zużyte części wymienić na nowe. Wyjątki: Opuszczanie awaryjne z awaryjnego wyłącznika krańcowego. Opuszczanie awaryjne na odcinku krótszym niż 20 cm. Uwaga Ryzyko zmiażdżenia. Wykonywanie opuszczania awaryjnego zamiast opuszczania elektrycznego jest wzbronione, gdyż prowadzi do nadmiernego zużycia hamulca odśrodkowego i jego awarii. Należy uważnie obserwować drogę przejazdu, ponieważ elektryczne funkcje bezpieczeństwa nie są wówczas aktywne. Pod windą serwisową w obszarze jazdy i na drabinie nie mogą przebywać żadne osoby. Opuszczanie awaryjne należy przerwać przynajmniej na 5 minut po przejechaniu ok. 30 m w dół. Każde opuszczenie awaryjne należy udokumentować w protokole kontroli! Po wykonaniu opuszczenia awaryjnego zaznaczyć krzyżykiem pola "Opuszczenie awaryjne" i "Wyłączone z eksploatacji". Wciągarkę należy odesłać producentowi do kontroli. Poinformować o tym fakcie operatora i producenta windy serwisowej. 11

12 Nr turbiny wiatrowej Nr seryjny windy serwisowej Typ chwytaka Typ wciągarki Dzienny protokół kontroli Data Plomba Plakietki chwytaka Chwytak Kontrola Obciążnik odśrodkowy Napęd Wciągarka Hamulec silnika Gotowość do pracy Opuszczanie awaryjne Zdarzenie Wyłączone z eksploatacji Firma / nazwisko kontrolera (litery drukowane) Podpis kontrolera Uwagi
