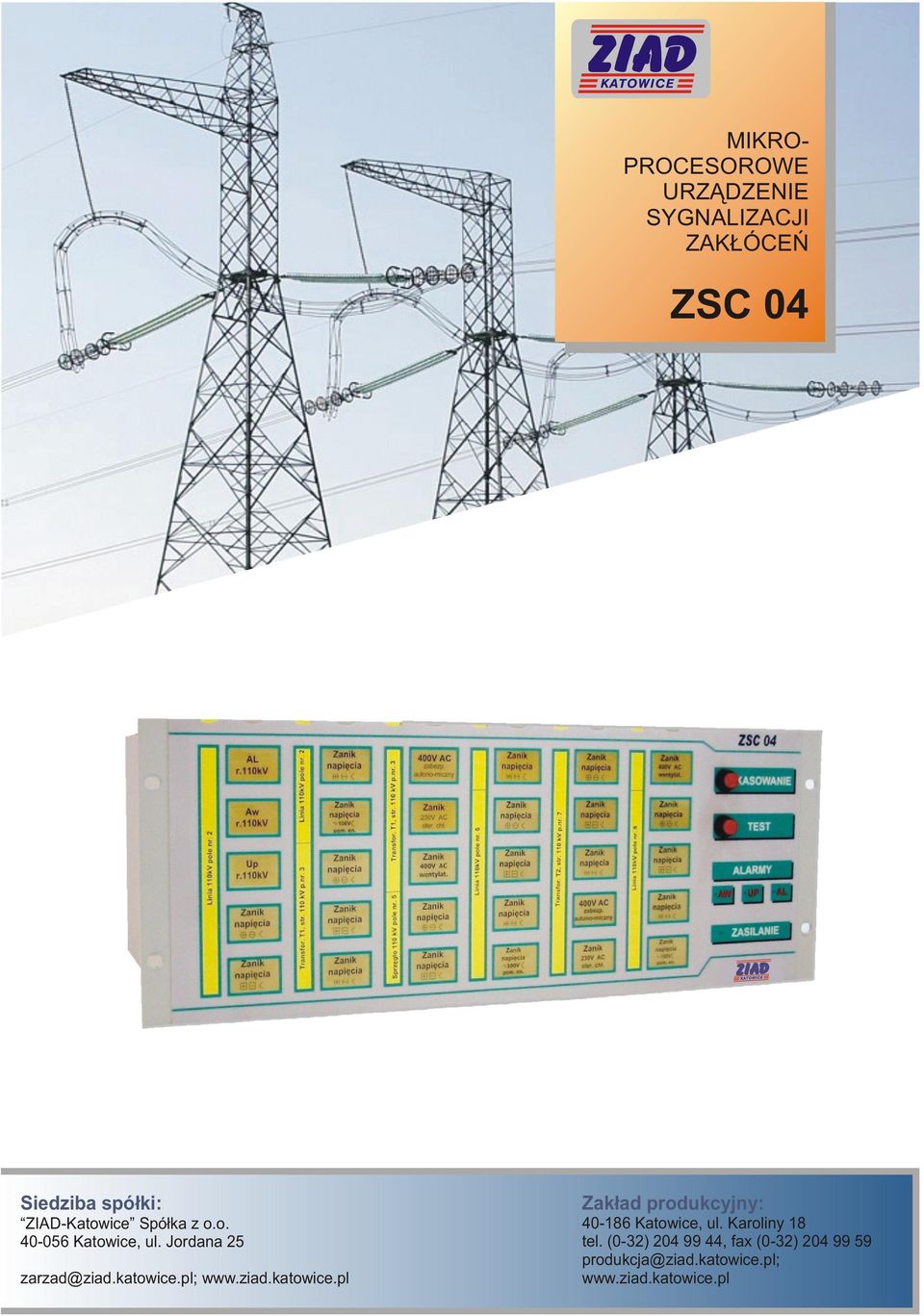

1 MIKRO- PROCESOROWE URZ DZENIE SYGNALIZACJI ZAK ÓCEÑ ZSC 04 Siedziba spó³ki: ZIAD-Katowice Spó³ka z o.o. zarzad@ziad.katowice.pl; Zak³ad produkcyjny: Katowice, ul. Karoliny 18 tel. (0-32) , fax (0-32) produkcja@ziad.katowice.pl;

2 DOKUMENTACJA TECHNICZNA - DT A Projekt Str.1 z 25 Spis treści: Dokumentacja techniczno-ruchowa ZSC04 Katowice Zastosowanie str. 2 Budowa str Widok oraz wymiary kasety montowanej na ramie wychylnej str. 2 Widok oraz wymiary kasety montowanej na tablicach lub płytach montażowych str. 3 Montaż urządzenia w szafach sygnalizacyjnych str. 3 Zasada działania str Schemat blokowy str Konfiguracja ZSC 04 oraz podgląd w sieci Ethernet i Internet str Logowanie str Tryb serwisowy str. 6 Wejście do systemu str Kasowanie sygnału alarmu str. 11 Test sygnalizatorów optycznych str. 11 Historia str. 11 Informacje str Wylogowanie str Konfiguracja połączenia bezpośredniego str Dane techniczne str. 16 Protokół IEC str Przesyłane informacje FUN 125 protokołu IEC str Opisy wejść / wyjść kasety podstawowej str Opisy wejść / wyjść kasety rozszerzonej str Karta zamówienia ZSC 04 str Katowice, ul. Karoliny 18 KRS: , Kapitał: ,00 zł

3 DOKUMENTACJA TECHNICZNA - DT A Projekt Str.2 z Zastosowanie Urządzenia sygnalizacji centralnej ZSC 04 służą do odzwierciedlania sygnałów alarmowych w postaci informacji optycznej i akustycznej w celu powiadomienia personelu. Sygnalizacja centralna znajduje zastosowania w wizualizacji w energetyce i przemyśle. Oprócz odzwierciedlania poszczególnych sygnałów ZSC 04 umożliwia tworzenie sygnałów zbiorczych alarmów AW, UP, AL. Dzięki zastosowaniu nowoczesnej grupy układów mikroprocesorowych zwiększono częstotliwość odczytu poszczególnych wejść oraz czas obróbki pojawiających się sygnałów. Oprócz standartowej wizualizacji sygnałów urządzenie ZSC 04 archiwizuje je i umożliwia przesłanie do systemu nadrzędnego za pomocą protokołu IEC Dodatkowym rozwiązaniem jest zastosowanie przeglądania stanów wejść oraz programowania samego urządzenia poprzez sieć Ethernet. Urządzenie to posiada konfigurowalny adres IP (po wcześniejszym uzgodnieniu). W czasach, gdy coraz częściej obserwuje się tendencje do ograniczania ilości personelu w zakładach przemysłowych, gdy buduje i użytkuje się bezobsługowe stacje energetyczne, również i ten system może znaleźć zastosowanie jako system pozwalający na zdalny podgląd stanu pracy rozdzielni lub procesu przemysłowego bez ingerencji personelu. 2. Budowa Sygnalizacja centralna ZSC 04 zbudowana jest w formie urządzenia wolnostojącego z możliwością zabudowy na tablicach, ramach wychylnych, pulpitach sterujących, lub drzwiach szaf sterowniczosygnalizacyjnych. Jest to prostopadłościan o wymiarach kasety 19 wysokości 4U, (wymiary 482,6 x 266,7 x 177,8 mm). Złącza umożliwiające podłączenie urządzenia znajdują się standardowo z tyłu, lecz mogą być także wyprowadzone na listwę zaciskową. Widok oraz wymiary kasety montowanej na ramie wychylnej Montaż kasety na ramie wychylnej czy pulpicie sterowniczym polega na przykręceniu jej do ramy poprzez cztery otwory mocujące umiejscowione na przednim panelu kasety Katowice, ul. Karoliny 18 KRS: , Kapitał: ,00 zł

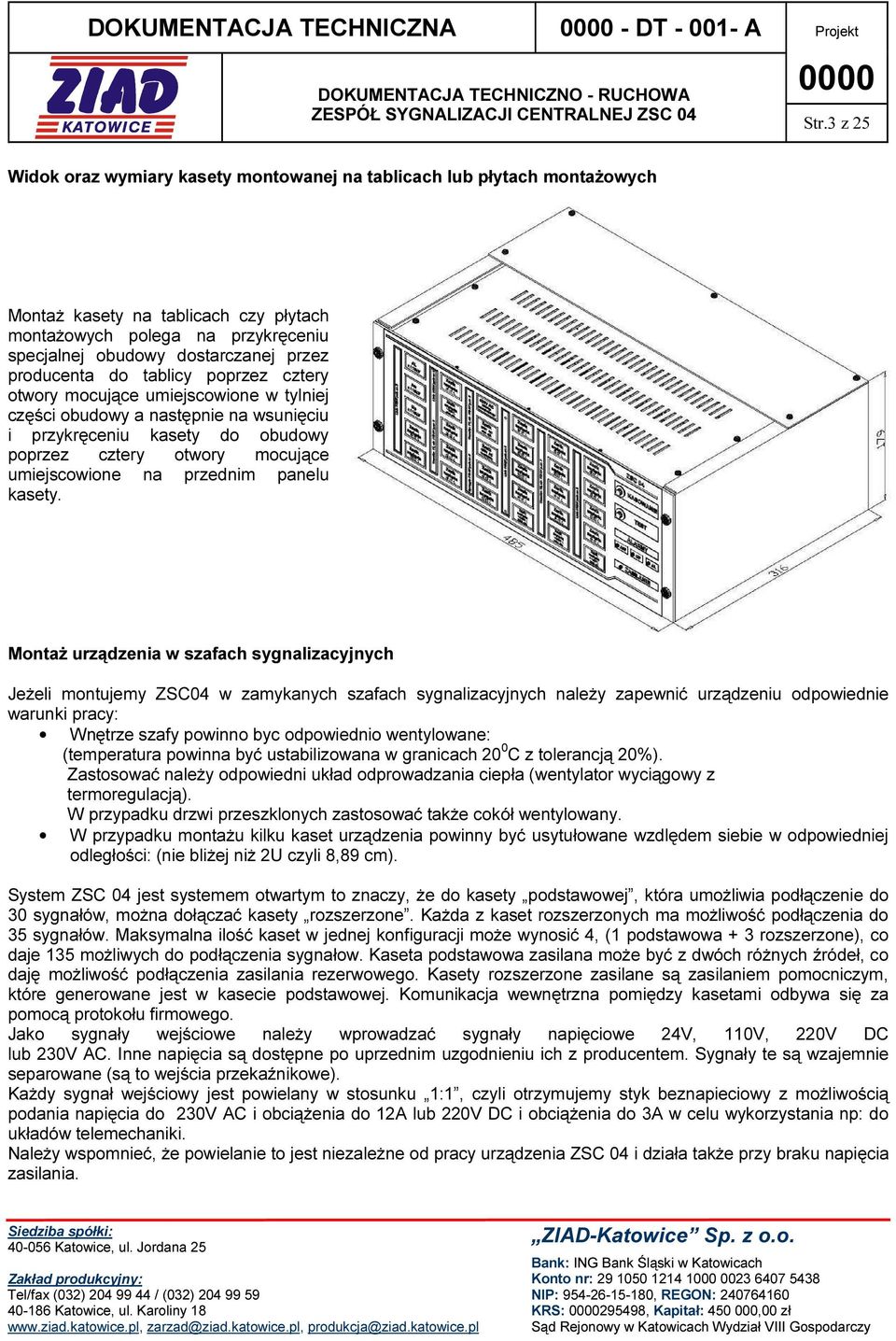

4 DOKUMENTACJA TECHNICZNA - DT A Projekt Str.3 z 25 Widok oraz wymiary kasety montowanej na tablicach lub płytach montażowych Montaż kasety na tablicach czy płytach montażowych polega na przykręceniu specjalnej obudowy dostarczanej przez producenta do tablicy poprzez cztery otwory mocujące umiejscowione w tylniej części obudowy a następnie na wsunięciu i przykręceniu kasety do obudowy poprzez cztery otwory mocujące umiejscowione na przednim panelu kasety. Montaż urządzenia w szafach sygnalizacyjnych Jeżeli montujemy ZSC04 w zamykanych szafach sygnalizacyjnych należy zapewnić urządzeniu odpowiednie warunki pracy: Wnętrze szafy powinno byc odpowiednio wentylowane: (temperatura powinna być ustabilizowana w granicach 20 0 C z tolerancją 20%). Zastosować należy odpowiedni układ odprowadzania ciepła (wentylator wyciągowy z termoregulacją). W przypadku drzwi przeszklonych zastosować także cokół wentylowany. W przypadku montażu kilku kaset urządzenia powinny być usytułowane wzdlędem siebie w odpowiedniej odległości: (nie bliżej niż 2U czyli 8,89 cm). System ZSC 04 jest systemem otwartym to znaczy, że do kasety podstawowej, która umożliwia podłączenie do 30 sygnałów, można dołączać kasety rozszerzone. Każda z kaset rozszerzonych ma możliwość podłączenia do 35 sygnałów. Maksymalna ilość kaset w jednej konfiguracji może wynosić 4, (1 podstawowa + 3 rozszerzone), co daje 135 możliwych do podłączenia sygnałow. Kaseta podstawowa zasilana może być z dwóch różnych źródeł, co daję możliwość podłączenia zasilania rezerwowego. Kasety rozszerzone zasilane są zasilaniem pomocniczym, które generowane jest w kasecie podstawowej. Komunikacja wewnętrzna pomiędzy kasetami odbywa się za pomocą protokołu firmowego. Jako sygnały wejściowe należy wprowadzać sygnały napięciowe 24V, 110V, 220V DC lub 230V AC. Inne napięcia są dostępne po uprzednim uzgodnieniu ich z producentem. Sygnały te są wzajemnie separowane (są to wejścia przekaźnikowe). Każdy sygnał wejściowy jest powielany w stosunku 1:1, czyli otrzymujemy styk beznapieciowy z możliwością podania napięcia do 230V AC i obciążenia do 12A lub 220V DC i obciążenia do 3A w celu wykorzystania np: do układów telemechaniki. Należy wspomnieć, że powielanie to jest niezależne od pracy urządzenia ZSC 04 i działa także przy braku napięcia zasilania Katowice, ul. Karoliny 18 KRS: , Kapitał: ,00 zł

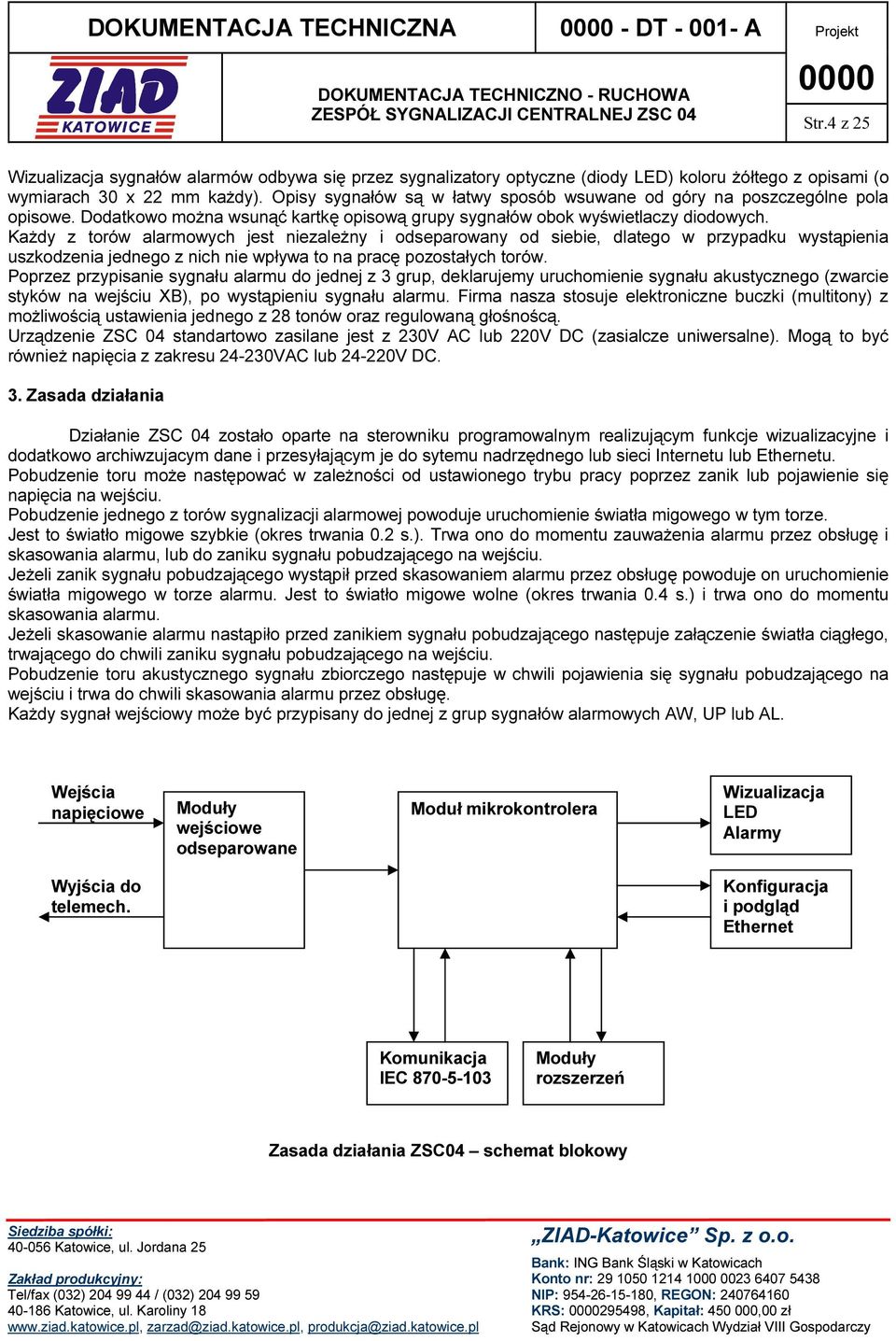

5 DOKUMENTACJA TECHNICZNA - DT A Projekt Str.4 z 25 Wizualizacja sygnałów alarmów odbywa się przez sygnalizatory optyczne (diody LED) koloru żółtego z opisami (o wymiarach 30 x 22 mm każdy). Opisy sygnałów są w łatwy sposób wsuwane od góry na poszczególne pola opisowe. Dodatkowo można wsunąć kartkę opisową grupy sygnałów obok wyświetlaczy diodowych. Każdy z torów alarmowych jest niezależny i odseparowany od siebie, dlatego w przypadku wystąpienia uszkodzenia jednego z nich nie wpływa to na pracę pozostałych torów. Poprzez przypisanie sygnału alarmu do jednej z 3 grup, deklarujemy uruchomienie sygnału akustycznego (zwarcie styków na wejściu XB), po wystąpieniu sygnału alarmu. Firma nasza stosuje elektroniczne buczki (multitony) z możliwością ustawienia jednego z 28 tonów oraz regulowaną głośnoścą. Urządzenie ZSC 04 standartowo zasilane jest z 230V AC lub 220V DC (zasialcze uniwersalne). Mogą to być również napięcia z zakresu VAC lub V DC. 3. Zasada działania Działanie ZSC 04 zostało oparte na sterowniku programowalnym realizującym funkcje wizualizacyjne i dodatkowo archiwzujacym dane i przesyłającym je do sytemu nadrzędnego lub sieci Internetu lub Ethernetu. Pobudzenie toru może następować w zależności od ustawionego trybu pracy poprzez zanik lub pojawienie się napięcia na wejściu. Pobudzenie jednego z torów sygnalizacji alarmowej powoduje uruchomienie światła migowego w tym torze. Jest to światło migowe szybkie (okres trwania 0.2 s.). Trwa ono do momentu zauważenia alarmu przez obsługę i skasowania alarmu, lub do zaniku sygnału pobudzającego na wejściu. Jeżeli zanik sygnału pobudzającego wystąpił przed skasowaniem alarmu przez obsługę powoduje on uruchomienie światła migowego w torze alarmu. Jest to światło migowe wolne (okres trwania 0.4 s.) i trwa ono do momentu skasowania alarmu. Jeżeli skasowanie alarmu nastąpiło przed zanikiem sygnału pobudzającego następuje załączenie światła ciągłego, trwającego do chwili zaniku sygnału pobudzającego na wejściu. Pobudzenie toru akustycznego sygnału zbiorczego następuje w chwili pojawienia się sygnału pobudzającego na wejściu i trwa do chwili skasowania alarmu przez obsługę. Każdy sygnał wejściowy może być przypisany do jednej z grup sygnałów alarmowych AW, UP lub AL. Wejścia napięciowe Moduły wejściowe odseparowane Moduł mikrokontrolera Wizualizacja LED Alarmy Wyjścia do telemech. Konfiguracja i podgląd Ethernet Komunikacja IEC Moduły rozszerzeń Zasada działania ZSC04 schemat blokowy Katowice, ul. Karoliny 18 KRS: , Kapitał: ,00 zł

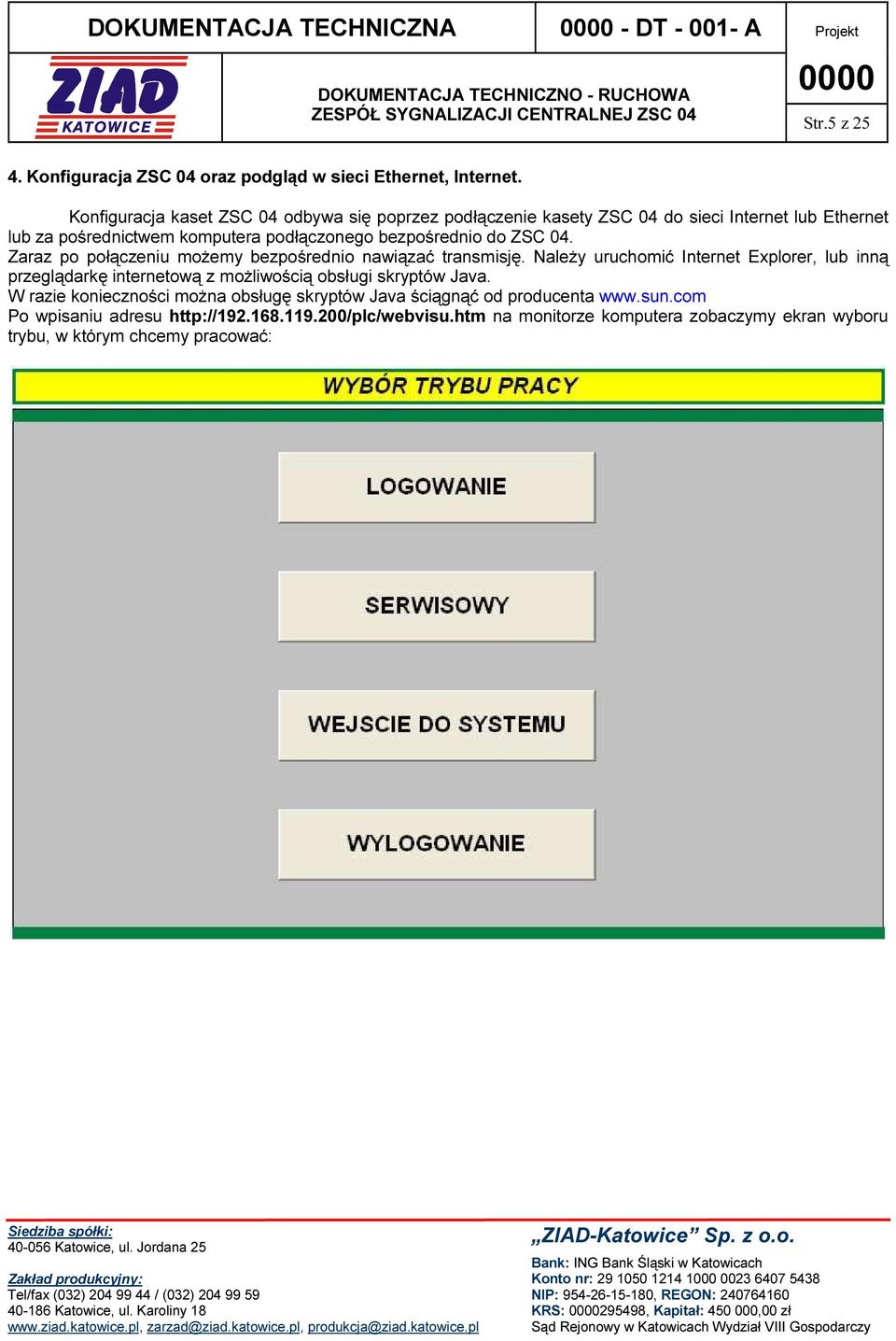

6 DOKUMENTACJA TECHNICZNA - DT A Projekt Str.5 z Konfiguracja ZSC 04 oraz podgląd w sieci Ethernet, Internet. Konfiguracja kaset ZSC 04 odbywa się poprzez podłączenie kasety ZSC 04 do sieci Internet lub Ethernet lub za pośrednictwem komputera podłączonego bezpośrednio do ZSC 04. Zaraz po połączeniu możemy bezpośrednio nawiązać transmisję. Należy uruchomić Internet Explorer, lub inną przeglądarkę internetową z możliwością obsługi skryptów Java. W razie konieczności można obsługę skryptów Java ściągnąć od producenta Po wpisaniu adresu na monitorze komputera zobaczymy ekran wyboru trybu, w którym chcemy pracować: Katowice, ul. Karoliny 18 KRS: , Kapitał: ,00 zł

7 DOKUMENTACJA TECHNICZNA - DT A Projekt Str.6 z Opcja LOGOWANIE - umożliwia wybór poziomów dostępu do systemu wizualizacji. Dostępnych jest osiem poziomów logowania: Level Pracę automatycznie powinniśmy zacząć w poziomie zerowym Level 0, w którym dostępne jest tylko LOGOWANIE. Na poziomie pierwszym Level 1 możliwy jest dostęp do wszystkich trybów tj. SERWISOWY, WEJŚCIE DO SYSTEMU, LOGOWANIE. Na poziomie drugim Level 2 dostępna jest opcja WEJŚCIE DO SYSTEMU, gdzie odwzorowywany jest stan poszczególnych alarmów. Na tym poziomie możliwa jest także konfiguracja wybranych torów alarmowych oraz dostępne są przyciski kasowania, próby LED, historii, stanów bieżących oraz informacje. Na poziomie trzecim - siódmym Level 3-7 dostępna jest opcja WEJŚCIE DO SYSTEMU, gdzie odwzorowywany jest stan poszczególnych alarmów, lecz bez możliwości ich konfiguracji oraz dostępne są przyciski: próby LED, historii, stanów bieżących oraz informacje. Dostęp do każdego z poziomów możemy zabezpieczyć hasłem. Producent ustalił jedynie hasło na poziomie pierwszym Level 1 w celach bezpieczeństwa. Pozostałym poziomom fabrycznie nie ustalono haseł i pozostawiono ich wybór użytkownikowi. 6. Opcja SERWISOWY - przeznaczona jest nie tylko dla serwisu ZIAD, lecz również wykorzystywana może być przez osoby posiadające uprawnienia do zmian nastaw urządzenia (grupa rozruchowa, konfiguracyjna). Tryb ten dostępny jedynie z poziomu Level 1 fabrycznie chroniony jest hasłem.hasło dostępu do trybu serwisowego: 122B5E Katowice, ul. Karoliny 18 KRS: , Kapitał: ,00 zł

8 DOKUMENTACJA TECHNICZNA - DT A Projekt Str.7 z 25 Zmiany, jakich możemy dokonać w trybie SERWISOWY : Ilość Kaset = - Ustalamy ilość kaset sygnalizacji występujących w układzie (odzwierciedlenie w wizualizacji) Zmiana Hasła - Zmiana haseł dostępowych poszczególnych poziomów logowania. Zmieniamy hasło poprzez wpisanie starego (w ustawieniach fabrycznych poszczególnym poziomom oprócz Level 1 nie przypisano żadnego hasła), a następnie wpisujemy nowe hasło oraz potwierdzamy je Katowice, ul. Karoliny 18 KRS: , Kapitał: ,00 zł

9 DOKUMENTACJA TECHNICZNA - DT A Projekt Str.8 z 25 Czas trwania sygnału alarmu Możemy wybrać, czy zbiorczy sygnał alarmu ma trwać impulsowo 1 sek., czy też do chwili jego skasowania (sygnał ciągły). Każdy z sygnałów AW, UP, AL konfigurowany jest oddzielnie Katowice, ul. Karoliny 18 KRS: , Kapitał: ,00 zł

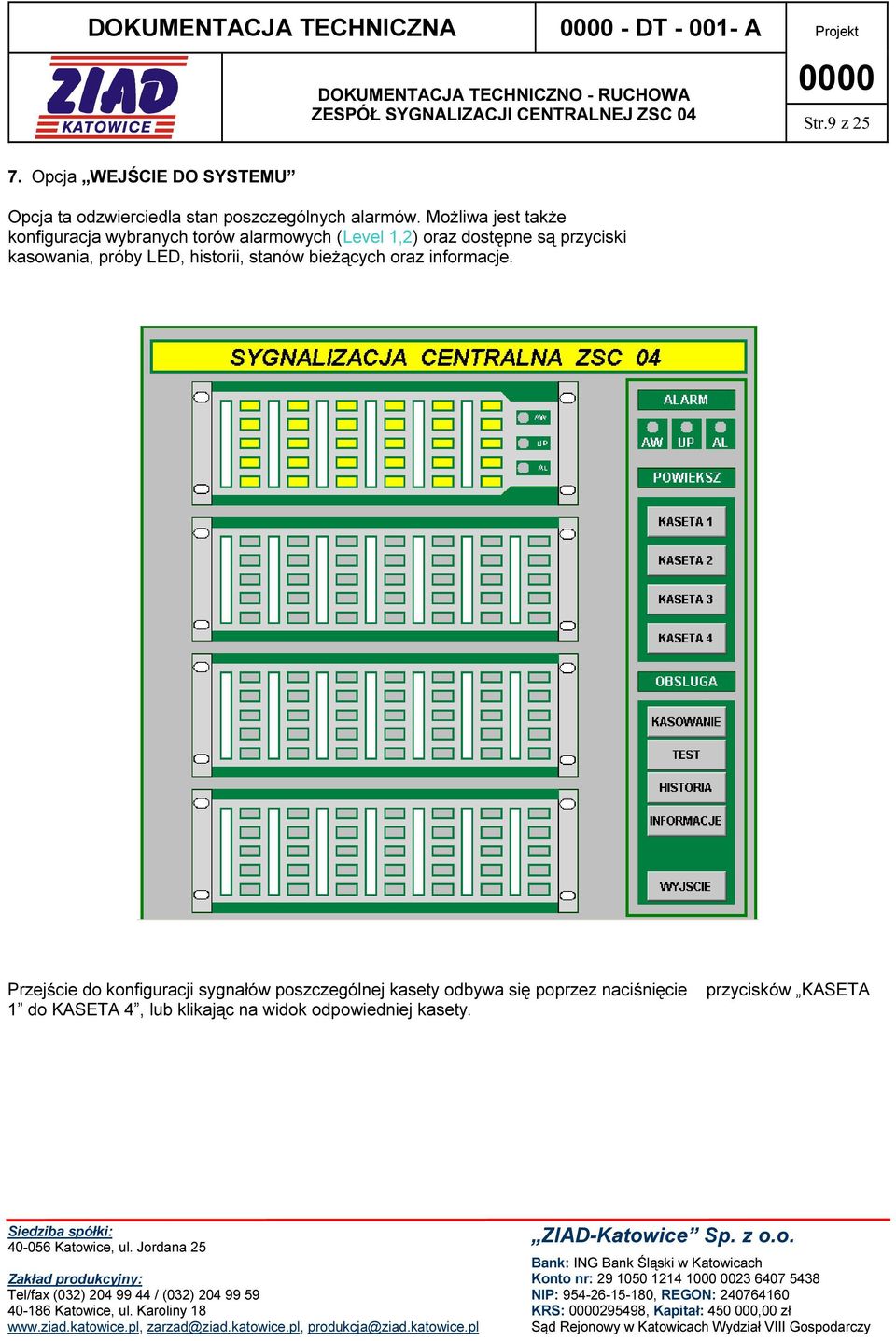

10 DOKUMENTACJA TECHNICZNA - DT A Projekt Str.9 z Opcja WEJŚCIE DO SYSTEMU Opcja ta odzwierciedla stan poszczególnych alarmów. Możliwa jest także konfiguracja wybranych torów alarmowych (Level 1,2) oraz dostępne są przyciski kasowania, próby LED, historii, stanów bieżących oraz informacje. Przejście do konfiguracji sygnałów poszczególnej kasety odbywa się poprzez naciśnięcie 1 do KASETA 4, lub klikając na widok odpowiedniej kasety. przycisków KASETA Katowice, ul. Karoliny 18 KRS: , Kapitał: ,00 zł

11 DOKUMENTACJA TECHNICZNA - DT A Projekt Str.10 z 25 Konfiguracja poszczególnych grup sygnałów odbywa się poprzez kliknięcie przycisku KONFIGURUJ i wyświetlenie ekranu poniżej. Zasada działania Grupy Opis sygnału Ekran ten umożliwia skonfigurowanie zasady działania, przypisanie do grupy alarmów, oraz opis poszczególnych sygnałów: Przypisanie zasady działania - odbywa się poprzez kliknięcie przycisku ZASADA DZIAŁANIA : - ZANIK - alarm zostaje wywołany poprzez zanik sygnału na wejściach kasety sygnalizacji - POJAWIENIE - alarm zostaje wywołany poprzez pojawienie się sygnału na wejściach kasety sygnalizacji Przypisanie do grupy alarmu zbiorczego - odbywa się poprzez kliknięcie przycisku grupy alarmu AW, UP lub AL. Wprowadzenie opisu sygnału: - odbywa się po kliknięciu na pole opisu i wprowadzenie nazwy sygnału. Możemy wprowadzić opis do 40 znaków. Należy pamiętać aby nie używać znaku kropki, ponieważ po jej użyciu nastąpi obcięcie dalszej części opisu Katowice, ul. Karoliny 18 KRS: , Kapitał: ,00 zł

12 DOKUMENTACJA TECHNICZNA - DT A Projekt Str.11 z 25 Kasowanie sygnału alarmu Kasowanie sygnału alarmu może odbywać się z przycisku KASOWANIE umieszczonego na kasecie podstawowej, z wejść znajdujących się z tyłu kasety XP1 ub przez kliknięcie przycisku kasowanie w wizualizacji internetowej. Przycisk na froncie kasety podstawowej i przycisk w wizualizacji kasują alarm optyczny i dzwiękowy, natomiast do skasowania oddzielnie alarmu optycznego lub akustycznego służy wejście XP1 tyłu kasety. Test sygnalizatorów optycznych Test sygnalizatorów może odbywać się z przycisku TEST umieszczonego na kasecie podstawowej, z wejścia znajdującego się z tyłu kasety lub po kliknięciu przycisku TEST w wizualizacji internetowej. Przycisk testu LED Przycisk kasowania alarmu Katowice, ul. Karoliny 18 KRS: , Kapitał: ,00 zł

13 DOKUMENTACJA TECHNICZNA - DT A Projekt Str.12 z 25 Historia W ZSC 04 dostępna jest opcja archiwizowania zdarzeń. Zapisywane są one w formie tabeli i przedstawiają numer INF, opis zdarzenia, stan alarmu oraz datę i godzinę jego wystąpienia. Możliwe jest zapisanie do 2 tysięcy ostatnich stanów alarmowych. Po wejściu w opcję Historia ukazuję się 25 ostatnich zdarzeń. Kolejne (starsze) podglądamy używając paska przewijania, który przesuwa się nam o 10 kolejnych zdarzeń Katowice, ul. Karoliny 18 KRS: , Kapitał: ,00 zł

14 DOKUMENTACJA TECHNICZNA - DT A Projekt Str.13 z 25 Informacje Na ekranie tym podane są podstawowe dane o urządzeniu i producencie Katowice, ul. Karoliny 18 KRS: , Kapitał: ,00 zł

15 DOKUMENTACJA TECHNICZNA - DT A Projekt Str.14 z Wylogowanie Dla zachowania bezpieczeństwa, kończąc pracę konfiguracji czy wizualizacji, przed zamknięciem przeglądarki internetowej należy przejść do opcji: WYBÓR TRYBU PRACY i nacisnąć przycisk WYLOGOWANIE Katowice, ul. Karoliny 18 KRS: , Kapitał: ,00 zł

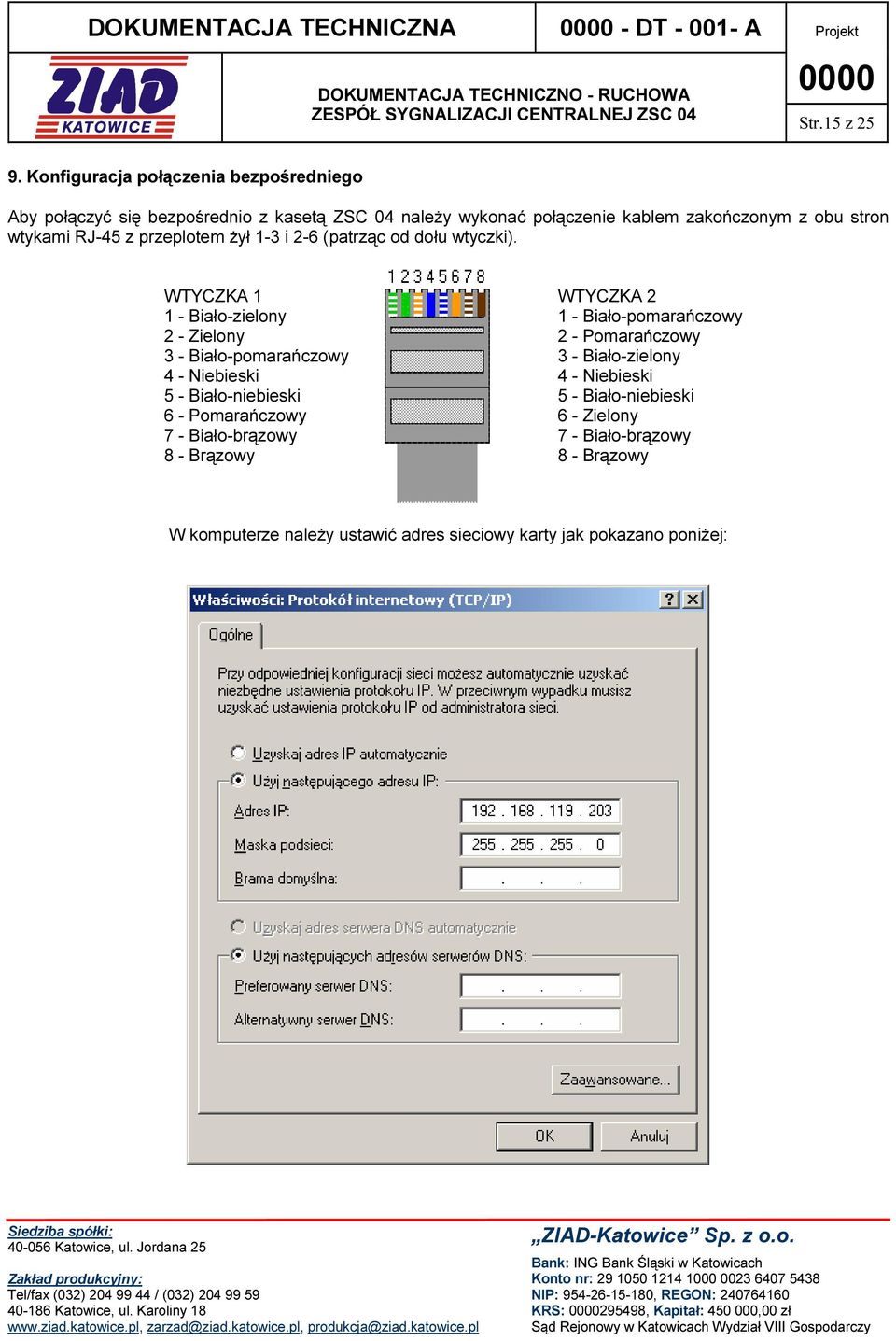

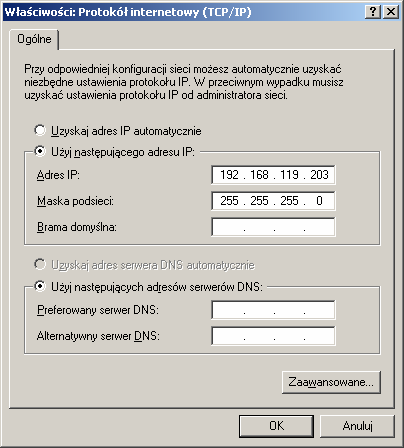

16 DOKUMENTACJA TECHNICZNA - DT A Projekt Str.15 z Konfiguracja połączenia bezpośredniego Aby połączyć się bezpośrednio z kasetą ZSC 04 należy wykonać połączenie kablem zakończonym z obu stron wtykami RJ-45 z przeplotem żył 1-3 i 2-6 (patrząc od dołu wtyczki). WTYCZKA 1 WTYCZKA Biało-zielony 1 - Biało-pomarańczowy 2 - Zielony 2 - Pomarańczowy 3 - Biało-pomarańczowy 3 - Biało-zielony 4 - Niebieski 4 - Niebieski 5 - Biało-niebieski 5 - Biało-niebieski 6 - Pomarańczowy 6 - Zielony 7 - Biało-brązowy 7 - Biało-brązowy 8 - Brązowy 8 - Brązowy W komputerze należy ustawić adres sieciowy karty jak pokazano poniżej: Katowice, ul. Karoliny 18 KRS: , Kapitał: ,00 zł

17 DOKUMENTACJA TECHNICZNA - DT A Projekt Str.16 z Dane techniczne Ilość sygnałów: kaseta podstawowa kaseta rozszerzona Napięcie wejściowe sygnałów alarmu Napięcie zasilające podstawowe Napięcie zasilające rezerwowe Złącza wejściowe/ wyjściowe 30 sygnałów 35 sygnałów 24,110,220,230V DC / AC 24,110,220,230V DC / AC 24,110,220,230V DC / AC Złącza 2 elementowe (wtyczka serii BLZ 5.08, gniazdo SL 5.08) z możliwością podłączenia przewodów o przekroju do 2,5 mm 2 i obciążenia do 12 A Zakres temperatury pracy -4 do + 30 o C Wilgotność powietrza < 80 % Stopień ochrony IP 40 Wymiary 19 o wysokości 4U (482,6 x 266,7 x 304,0 mm) Ustawienia sieci Ethernet Adres IP Maska podsieci Ustawienia protokołu IEC Prędkość transmisji 9600 Adres urządzenia 1 Parametry transmisji - asynchroniczna transmisja - 1 bit stopu - 8 bitów danych - bit parzystości (even) 11. Protokół IEC Urządzenia ZSC 04 mogą być podłączane do systemu nadrzędnego za pośrednictwem protokołu IEC ZSC 04 wystawia do systemu nadrzędnego wszystkie stany wejść, zbiorcze stany alarmów AW, UP i AL oraz sygnał poprawności pracy. Parametry transmisji: RS485 (RS232 opcjonalnie, po wcześniejszym uzgodnieniu) asynchroniczna transmisja szeregowa prędkość transmisji ustawiana (9600) 1 bity stopu 8 bitów danych bit parzystości (even) konfigurowalny adres ID (fabrycznie ustawiony na 1) Katowice, ul. Karoliny 18 KRS: , Kapitał: ,00 zł

18 DOKUMENTACJA TECHNICZNA - DT A Projekt Str.17 z 25 Przesyłane informacje FUN 125 i numery INF z przypisanymi sygnałami 100 Sygnał 1 kasety podst 101 Sygnał 2 kasety podst 102 Sygnał 3 kasety podst 103 Sygnał 4 kasety podst 104 Sygnał 5 kasety podst 105 Sygnał 6 kasety podst 106 Sygnał 7 kasety podst 107 Sygnał 8 kasety podst 108 Sygnał 9 kasety podst 109 Sygnał 10 kasety podst 110 Sygnał 11 kasety podst 111 Sygnał 12 kasety podst 112 Sygnał 13 kasety podst 113 Sygnał 14 kasety podst 114 Sygnał 15 kasety podst 115 Sygnał 16 kasety podst 116 Sygnał 17 kasety podst 117 Sygnał 18 kasety podst 118 Sygnał 19 kasety podst 119 Sygnał 20 kasety podst 120 Sygnał 21 kasety podst 121 Sygnał 22 kasety podst 122 Sygnał 23 kasety podst 123 Sygnał 24 kasety podst 124 Sygnał 25 kasety podst 125 Sygnał 26 kasety podst 126 Sygnał 27 kasety podst 127 Sygnał 28 kasety podst 128 Sygnał 29 kasety podst 129 Sygnał 30 kasety podst 130 Sygnał 1 kasety rozsz 131 Sygnał 2 kasety rozsz 132 Sygnał 3 kasety rozsz 133 Sygnał 4 kasety rozsz 134 Sygnał 5 kasety rozsz 135 Sygnał 6 kasety rozsz 136 Sygnał 7 kasety rozsz 137 Sygnał 8 kasety rozsz 138 Sygnał 9 kasety rozsz 139 Sygnał 10 kasety rozsz 140 Sygnał 11 kasety rozsz 141 Sygnał 12 kasety rozsz 142 Sygnał 13 kasety rozsz 143 Sygnał 14 kasety rozsz 144 Sygnał 15 kasety rozsz 145 Sygnał 16 kasety rozsz 146 Sygnał 17 kasety rozsz 147 Sygnał 18 kasety rozsz 148 Sygnał 19 kasety rozsz 149 Sygnał 20 kasety rozsz 150 Sygnał 21 kasety rozsz 151 Sygnał 22 kasety rozsz 152 Sygnał 23 kasety rozsz 153 Sygnał 24 kasety rozsz 154 Sygnał 25 kasety rozsz 155 Sygnał 26 kasety rozsz 156 Sygnał 27 kasety rozsz 157 Sygnał 28 kasety rozsz 158 Sygnał 29 kasety rozsz 159 Sygnał 30 kasety rozsz 160 Sygnał 31 kasety rozsz 161 Sygnał 32 kasety rozsz 162 Sygnał 33 kasety rozsz 163 Sygnał 34 kasety rozsz 164 Sygnał 35 kasety rozsz 165 Sygnał 1 kasety rozsz 166 Sygnał 2 kasety rozsz 167 Sygnał 3 kasety rozsz 168 Sygnał 4 kasety rozsz 169 Sygnał 5 kasety rozsz 170 Sygnał 6 kasety rozsz 171 Sygnał 7 kasety rozsz 172 Sygnał 8 kasety rozsz 173 Sygnał 9 kasety rozsz 174 Sygnał 10 kasety rozsz 175 Sygnał 11 kasety rozsz 176 Sygnał 12 kasety rozsz 177 Sygnał 13 kasety rozsz 178 Sygnał 14 kasety rozsz 179 Sygnał 15 kasety rozsz 180 Sygnał 16 kasety rozsz 181 Sygnał 17 kasety rozsz 182 Sygnał 18 kasety rozsz 183 Sygnał 19 kasety rozsz 184 Sygnał 20 kasety rozsz 185 Sygnał 21 kasety rozsz 186 Sygnał 22 kasety rozsz 187 Sygnał 23 kasety rozsz 188 Sygnał 24 kasety rozsz 189 Sygnał 25 kasety rozsz 190 Sygnał 26 kasety rozsz 191 Sygnał 27 kasety rozsz 192 Sygnał 28 kasety rozsz 193 Sygnał 29 kasety rozsz 194 Sygnał 30 kasety rozsz 195 Sygnał 31 kasety rozsz 196 Sygnał 32 kasety rozsz 197 Sygnał 33 kasety rozsz 198 Sygnał 34 kasety rozsz 199 Sygnał 35 kasety rozsz 201 Sygnał 1 kasety rozsz 202 Sygnał 2 kasety rozsz 203 Sygnał 3 kasety rozsz 204 Sygnał 4 kasety rozsz 205 Sygnał 5 kasety rozsz 206 Sygnał 6 kasety rozsz 207 Sygnał 7 kasety rozsz 208 Sygnał 8 kasety rozsz 209 Sygnał 9 kasety rozsz 210 Sygnał 10 kasety rozsz 211 Sygnał 11 kasety rozsz 212 Sygnał 12 kasety rozsz 213 Sygnał 13 kasety rozsz 214 Sygnał 14 kasety rozsz 215 Sygnał 15 kasety rozsz 216 Sygnał 16 kasety rozsz 217 Sygnał 17 kasety rozsz 218 Sygnał 18 kasety rozsz 219 Sygnał 19 kasety rozsz 220 Sygnał 20 kasety rozsz 221 Sygnał 21 kasety rozsz 222 Sygnał 22 kasety rozsz 223 Sygnał 23 kasety rozsz 224 Sygnał 24 kasety rozsz 225 Sygnał 25 kasety rozsz 226 Sygnał 26 kasety rozsz 227 Sygnał 27 kasety rozsz 228 Sygnał 28 kasety rozsz 229 Sygnał 29 kasety rozsz 230 Sygnał 30 kasety rozsz 231 Sygnał 31 kasety rozsz 232 Sygnał 32 kasety rozsz 233 Sygnał 33 kasety rozsz 234 Sygnał 34 kasety rozsz 235 Sygnał 35 kasety rozsz Katowice, ul. Karoliny 18 KRS: , Kapitał: ,00 zł

19 DOKUMENTACJA TECHNICZNA - DT A Projekt Str.18 z Opisy wejść / wyjść kasety podstawowej Opis wtyczki XS1 XS30 Numer zacisku Potencjał Opis funkcji Uwagi (+) lub (L) sygnału wejściowego 1 30 (-) lub (N) sygnału wejściowego 1 30 styk zwierny (zwarty przy podaniu sygnału napięciowego na wejście) Wejście sygnału alarmowego 1 30 Powielenie sygnału wejściowego 1 30 Sygnał może być podawany bez ograniczeń czasowych (dotyczy AC i DC) Możliwość obciążenia: do 12A przy 230V AC do 2A przy 220V DC XP1 XZ (+) lub (L) sygnału wejściowego (-) lub (N) sygnału wejściowego (+) lub (L) sygnału wejściowego (-) lub (N) sygnału wejściowego (+) lub (L) sygnału wejściowego (-) lub (N) sygnału wejściowego (L) lub (+220V DC) napięcia zasilającego (N) lub (-220V DC) napięcia zasilającego 3 (PE) napięcia zasilającego Sygnał zdalnej próby LED Sygnał zdalnego kasowania sygnału akstycznego Sygnał zdalnego kasowania sygnału optycznego Zasilanie podstawowe urządzenia ZSC 04 Sygnał może być podawany bez ograniczeń czasowych (dotyczy AC i DC) Przetwornica zasilana napięciem 220V DC lub 230V AC lub (opcjonalnie inne napięcie po wcześniejszym uzgodnieniu) XZ2 1 2 (L) lub (+220V DC) napięcia zasilającego (N) lub (-220V DC) napięcia zasilającego 3 (PE) napięcia zasilającego Zasilanie rezerwowe urządzenia ZSC 04 Przetwornica zasilana napięciem 220V DC lub 230V AC lub (opcjonalnie inne napięcie po wcześniejszym uzgodnieniu) XK Styk przełączny Napięcie zasilające poprawne zwarty 2-3 Napięcie zasilające niepoprawne zwarty 1-3 Kontrola napięcia zasilania podstawowego Możliwość obciążenia: do 12A przy 230V AC do 2A przy 220V DC XK Styk przełączny Napięcie zasilające poprawne zwarty 2-3 Napięcie zasilające niepoprawne zwarty 1-3 Kontrola napięcia zasilania podstawowego Możliwość obciążenia: do 12A przy 230V AC do 2A przy 220V DC Katowice, ul. Karoliny 18 KRS: , Kapitał: ,00 zł

20 DOKUMENTACJA TECHNICZNA - DT A Projekt Str.19 z 25 Opis wtyczki Numer zacisku Potencjał Opis funkcji Uwagi 1 2 styk zwierny (zwarty przy sygnale alarmowym) Zbiorczy sygnał alarmu AW Możliwość obciążenia: do 12A przy 230V AC do 2A przy 220V DC XB1 3 4 styk zwierny (zwarty przy sygnale alarmowym) Zbiorczy sygnał alarmu UP Możliwość obciążenia: do 12A przy 230V AC do 2A przy 220V DC 5 6 styk zwierny (zwarty przy sygnale alarmowym) Zbiorczy sygnał alarmu Al Możliwość obciążenia: do 12A przy 230V AC do 2A przy 220V DC XC1 XC2 XC3 Złącze firmowe do Złącze DB 9 (żeńskie) połączenia z następnym urządzeniem ZSC 04 Złącze firmowe do Złącze DB 9 (żeńskie) połączenia z następnym urządzeniem ZSC 04 3 RS 232 (opcjonalnie po TxD 2 wcześniejszym RxD 5 uzgodnieniu) SGND 8 TxD+/RxD+ (A) RS TxD-/RxD- (B) XC4 Złącze RJ 45 Złącze sieci Ethernet Połączenie dostarczane przez producenta Połączenie dostarczane przez producenta Złącze sieci IEC XC5 ŚWIATŁOWÓD SZKLANY ST RS 485 RxD TxD Złącze IEC do systemu nadzoru (opcjonalnie po wcześniejszym uzgodnieniu) XZP V DC -24V DC Zasilanie pomocnicze - do kaset rozszerzonych Zasilanie pomocnicze - do kaset rozszerzonych Połączenie pomiędzy kasetami Katowice, ul. Karoliny 18 KRS: , Kapitał: ,00 zł

21 DOKUMENTACJA TECHNICZNA - DT A Projekt Str.20 z Opisy wejść / wyjść kasety rozszerzonej Opis wtyczki XS1 XS35 Numer zacisku Potencjał Opis funkcji Uwagi (+) lub (L) sygnału wejściowego 1 35 (-) lub (N) sygnału wejściowego 1 35 styk zwierny (zwarty przy podaniu sygnału napięciowego na wejście) (-) lub (N) sygnału wejściowego Wejście sygnału alarmowego 1 35 Powielenie sygnału wejściowego 1 35 Sygnał może być podawany bez ograniczeń czasowych (dotyczy AC i DC) Możliwość obciążenia: do 12A przy 230V AC do 2A przy 220V DC 1 XZP V DC Zasilanie pomocnicze - do kaset rozszerzonych Połączenie pomiędzy kasetami 5-24V DC Zasilanie pomocnicze - do kaset rozszerzonych 6 XC1 XC2 Złącze DB 9 (żeńskie) Złącze DB 9 (żeńskie) Złącze firmowe do połączenia z poprzednim urządzeniem ZSC 04 Złącze firmowe do połączenia z następnym urządzeniem ZSC 04 Połączenie dostarczane przez producenta Połączenie dostarczane przez producenta XC4 Złącze RJ 45 Złącze serwisowe Dostępne tylko dla producenta Katowice, ul. Karoliny 18 KRS: , Kapitał: ,00 zł

22 DOKUMENTACJA TECHNICZNA - DT A Projekt Str.21 z Karta zamówienia ZSC 04 REGON ZAMAWIAJĄCY, NAZWA FIRMY ADRES TELEFON FAX NIP ZAMAWIAJĄCEJ PIECZĄTKA FIRMY PODPIS OSOBY Napięcie zasilania sygnalizacji Podstawowe Dodatkowe 110VAC 24V DC 110V AC 24V DC 230V AC 110 DC 230V AC 110 DC 220 DC brak 220 DC Ethernet IP:... Brama: Adres IEC Uwagi: Katowice, ul. Karoliny 18 KRS: , Kapitał: ,00 zł

23 DOKUMENTACJA TECHNICZNA - DT A Projekt Str.22 z 25 Poziom napięcia do reakcji sygnalizacji sy g N a z w a s y g n a ł u d o 4 5 z n a k ó w ( 1 z n a k w k r a t c e ) Alarm zadziała jako : Przypisany jest do grupy sygnałów Kaseta... Wejścia dwustanowe Katowice, ul. Karoliny 18 KRS: , Kapitał: ,00 zł

24 DOKUMENTACJA TECHNICZNA - DT A Projekt Str.23 z 25 Poziom napięcia do reakcji sygnalizacji sy g N a z w a s y g n a ł u d o 4 5 z n a k ó w ( 1 z n a k w k r a t c e ) Alarm zadziała jako : Przypisany jest do grupy sygnałów Kaseta... Wejścia dwustanowe Katowice, ul. Karoliny 18 KRS: , Kapitał: ,00 zł

25 DOKUMENTACJA TECHNICZNA - DT A Projekt Str.24 z 25 Poziom napięcia do reakcji sygnalizacji sy g N a z w a s y g n a ł u d o 4 5 z n a k ó w ( 1 z n a k w k r a t c e ) Alarm zadziała jako : Przypisany jest do grupy sygnałów Kaseta... Wejścia dwustanowe Katowice, ul. Karoliny 18 KRS: , Kapitał: ,00 zł

26 DOKUMENTACJA TECHNICZNA - DT A Projekt Str.25 z Katowice, ul. Karoliny 18 KRS: , Kapitał: ,00 zł
