1 Wrocław ul. Ks. Kraińskiego 16/108 tel Audyt energetyczny Część dotycząca analizy technicznej i finansowej związanej z zastosowaniem instalacji solarnych do wsparcia systemu przygotowania c.w.u. w lokalnym źródle ciepła Szpitala Specjalistycznego w Adres obiektu: Jelenia Góra ul. Cieplicka powiat jeleniogórski województwo dolnośląskie Wrocław, listopad 2011r.

2 1. WSTĘP. W dobie rosnących kosztów energii, postępujących zmian klimatycznych i zanieczyszczenia środowiska naturalnego, szuka się rozwiązań, które pozwalałyby zabezpieczyć jedno i drugie tzn. pozyskiwać tanią energię bez degradacji środowiska. Jest cała gama różnych źródeł energii jakie obecnie wykorzystuje człowiek. W zależności od czasu ich odtwarzania (odnawiania) w dostępnych zasobach, mówimy o energii odnawialnej lub nieodnawialnej. W przypadku energii nieodnawialnej wykorzystanie jej postępuje znacznie szybciej niż odtwarzanie. W Polsce OZE (odnawialne źródła energii) zdefiniowane są jako pochodzące z wykorzystania wiatru, energii słonecznej, geotermalnej, fal morskich, rzek a także z biomasy i biopaliw. W związku z dążeniem do ograniczenia emisji CO 2, jak i bezpieczeństwem energetycznym państwa, na które składa się dywersyfikacja źródeł energii sektor OZE musi się rozwijać dynamicznie. Według przyjętych zobowiązań unijnych (zgodnie z dyrektywą 2009/28/WE) do 2020 roku 15% całkowitego zużycia energii w Polsce powinno pochodzić z odnawialnych źródeł. Słońce jest doskonałym źródłem energii dla człowieka, szczególnie ciepła. Jest z naszego punktu widzenia niewyczerpalne i powszechnie dostępne. Źródło to emituje promieniowanie, które dociera do ziemi. Określa się je jako stałą słoneczną o wartości, około 1366 W/m 2. Przechodząc przez atmosferę ziemską promieniowanie to zmniejsza się do statystycznego poziomu 1000 W/m 2 przy bezchmurnym niebie i tylko 50 W/m 2 przy dużym zachmurzeniu. Promieniowanie to ma różne natężenie w danym czasie i miejscu na kuli ziemskiej. Zależne jest, poza warunkami atmosferycznymi, od tzw. parametrów geometrycznych: eliptyczna orbita ziemska, pochylenie osi obrotu. Istotny jest kąt padania promieni słonecznych i czas oddziaływania. Potencjał tego źródła ciepła określa się napromieniowaniem na powierzchnię w określonym czasie: dnia, miesiąca czy roku. Jednostką jest zwykle kwh/m 2. W Polsce jest to średnio 1000 ± 50 kwh/m 2 w skali roku. Do pozyskiwania energii słonecznej stosuje się odpowiednie instalacje. Głównym jej elementem jest kolektor słoneczny, który służy do przetwarzania promieni słonecznych na energię cieplną. Energia ta zostaje przetransportowana i zazwyczaj magazynowana ze względu na zmienność promieniowania, względnie duży czas uzyskania odpowiedniej temperatury c.w.u. oraz nierównomierność rozbioru. Nośnikiem ciepła jest niezamarzający roztwór glikolu propylenowego krążący w instalacji na skutek pracy pompy obiegowej w zespole sterowniczopompowym. Elementem magazynującym jest pojemnościowy podgrzewacz a czynnikiem woda użytkowa. strona 2

3 Wydaje się nieunikniony ciągły wzrost energii, co skłania do szukania tańszych, alternatywnych rozwiązań. Określa się, że zastosowanie instalacji solarnych do systemu przygotowania c.w.u., przy prawidłowym doborze, pozwala pokryć zapotrzebowanie na poziomie %. Każdy przypadek należy rozpatrywać indywidualnie. Instalacje solarne, jak na razie stanowią dość wysoki koszt inwestycyjny. Szacunkowo jest to wartość rzędu ,- zł za m 2 powierzchni absorbera, w przypadku kolektorów cieczowych płaskich dla instalacji od kilkudziesięciu m 2 do kilkuset m 2. Warunkiem opłacalności stosowania instalacji solarnych jest uzyskanie odpowiednio dużych oszczędności eksploatacyjnych. Jest to w zasadzie oszczędność wynikająca ze zmniejszenia zużycia paliwa konwencjonalnego stosowanego dotychczas. Zużycie paliwa konwencjonalnego to jego koszt zakupu oraz koszt unikniętej emisji CO 2. Na zmniejszenie ilości potrzebnego paliwa konwencjonalnego ma wpływ to ile potrafimy zebrać energii od słońca uzysk solarny. Ilość energii docierającej do kolektorów zależy od kąta padania promieni słonecznych, szerokości geograficznej, stopnia zachmurzenia czy zanieczyszczenia powietrza. Jest to dość niezależne od inwestora, więc szczególnie należy zadbać o lokalizację kolektorów, ich ustawienie pod optymalnym kątem, czystość w czasie eksploatacji. Technicznym atrybutem jest sprawność kolektora oraz parametry instalacji odbiorczej. Zastosowanie instalacji solarnej jest tym efektywniejsze im droższe jest paliwo konwencjonalne, które trzeba by było zużyć w dotychczasowym sposobie wytwarzania energii. Analogicznie się ma efekt ekologiczny. Ilość zredukowanej emisji CO 2 ma się przekładać bezpośrednio na korzyści ekonomiczne (w niedalekiej przyszłości w Polsce). Atrakcyjność instalacji solarnych poprawiają wszelkiego rodzaju dotacje obniżające nakłady inwestycyjne. strona 3

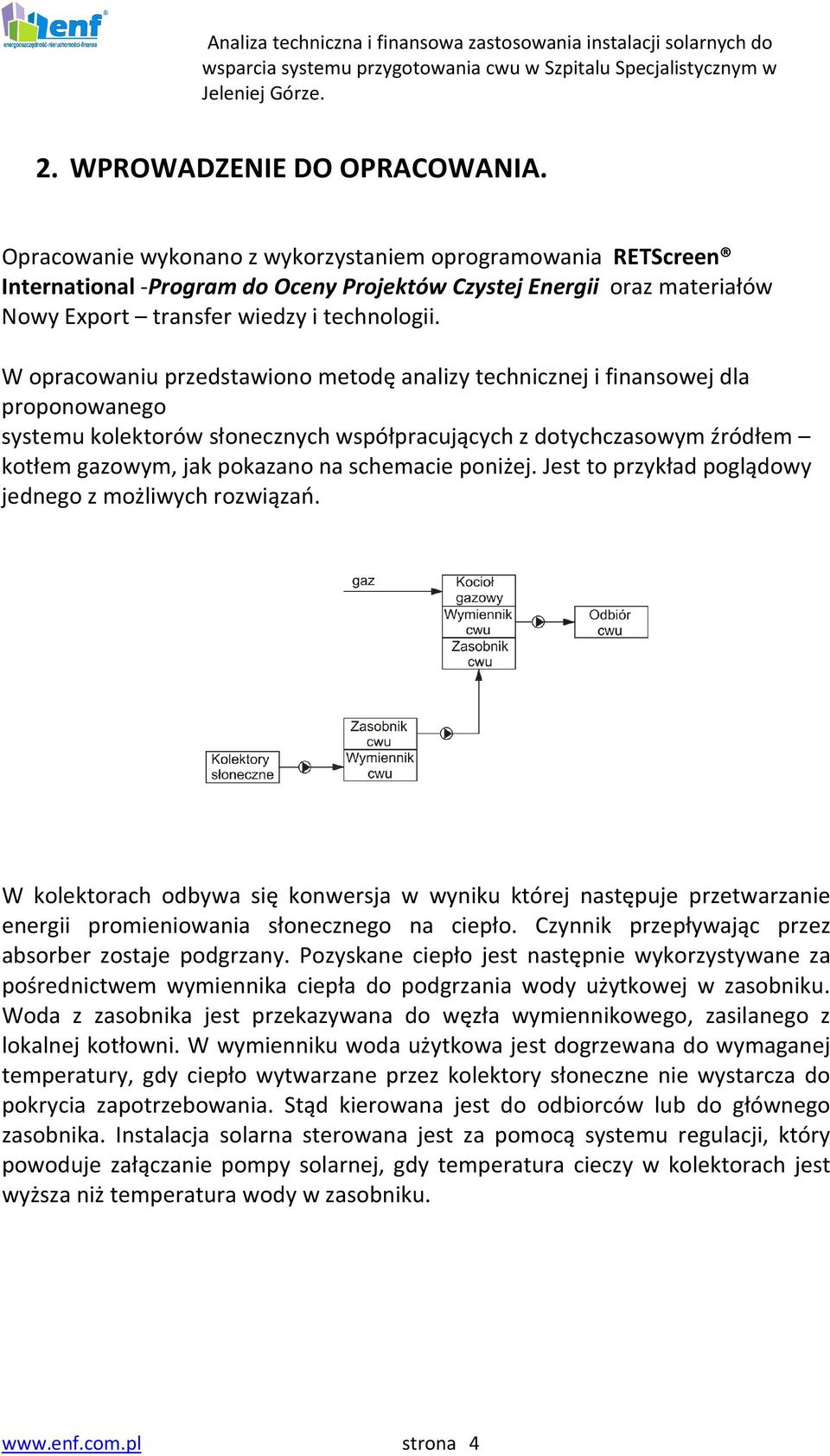

4 2. WPROWADZENIE DO OPRACOWANIA. Opracowanie wykonano z wykorzystaniem oprogramowania RETScreen International -Program do Oceny Projektów Czystej Energii oraz materiałów Nowy Export transfer wiedzy i technologii. W opracowaniu przedstawiono metodę analizy technicznej i finansowej dla proponowanego systemu kolektorów słonecznych współpracujących z dotychczasowym źródłem kotłem gazowym, jak pokazano na schemacie poniżej. Jest to przykład poglądowy jednego z możliwych rozwiązań. W kolektorach odbywa się konwersja w wyniku której następuje przetwarzanie energii promieniowania słonecznego na ciepło. Czynnik przepływając przez absorber zostaje podgrzany. Pozyskane ciepło jest następnie wykorzystywane za pośrednictwem wymiennika ciepła do podgrzania wody użytkowej w zasobniku. Woda z zasobnika jest przekazywana do węzła wymiennikowego, zasilanego z lokalnej kotłowni. W wymienniku woda użytkowa jest dogrzewana do wymaganej temperatury, gdy ciepło wytwarzane przez kolektory słoneczne nie wystarcza do pokrycia zapotrzebowania. Stąd kierowana jest do odbiorców lub do głównego zasobnika. Instalacja solarna sterowana jest za pomocą systemu regulacji, który powoduje załączanie pompy solarnej, gdy temperatura cieczy w kolektorach jest wyższa niż temperatura wody w zasobniku. strona 4

5 Omawiana instalacja ma dostarczać ciepło na potrzeby przygotowania ciepłej wody dla kompleksu szpitalnego. Obiekt zlokalizowany jest w Jeleniej Górze, województwo dolnośląskie. Dane klimatyczne przyjęte dla Jeleniej Góry. Charakterystyka techniczna podstawowych elementów lokalnego źródła ciepła: Przygotowanie ciepłej wody użytkowej (cwu) odbywa się w lokalnej kotłowni, zlokalizowanej w samodzielnym obiekcie na terenie szpitala. Wyposażenie stanowią dwa kotły gazowe typu TTI-REMEHA OD 14A/B-0 z 1994 roku, o mocy 425 kw każdy, o parametrach wody 90/70 ºC. Kotłownia posiada centralny węzeł cieplny składający się z trzech wymienników typu JAD 6/50 Termowent Radom. W układzie cwu znajduje się również leżący, podgrzewacz pojemnościowy na litrów. W układzie pracują dwie pompy obiegu grzewczego cwu typu UPC Grundfos oraz jedna cyrkulacyjna typu 32PWr80C firmy LFP Leszno (systemu Grundfos). Przewody rurociągów cwu i cyrkulacji wykonane z rur stalowych ocynkowanych, izolowanych termicznie łupkami z pianki poliuretanowej grubości mm na zasilaniu i na powrocie. Woda rozprowadzana jest siecią podziemną (około 150 m) do pięciu obiektów: budynki szpitalne A i B, portiernię, budynek administracyjnobiurowy i rehabilitacji E oraz pralni. Charakterystyka energetyczna, projektowa: Projektowane dobowe zapotrzebowanie cwu : osób x 300 l/os = l. zapotrzebowanie ciepła 145 kwh 2. kuchnia 120 x 7 l/24h = 840 l. zapotrzebowanie ciepła 4 kwh 3. pralnia 120 x 22 = l. zapotrzebowanie ciepła 19 kwh 4. hydroterapia l. zapotrzebowanie ciepła 80 kwh 5. pomieszczenia biurowe 50 os. x 5 =250 l. zapotrzebowanie ciepła 2 kwh razem l./24h strona 5

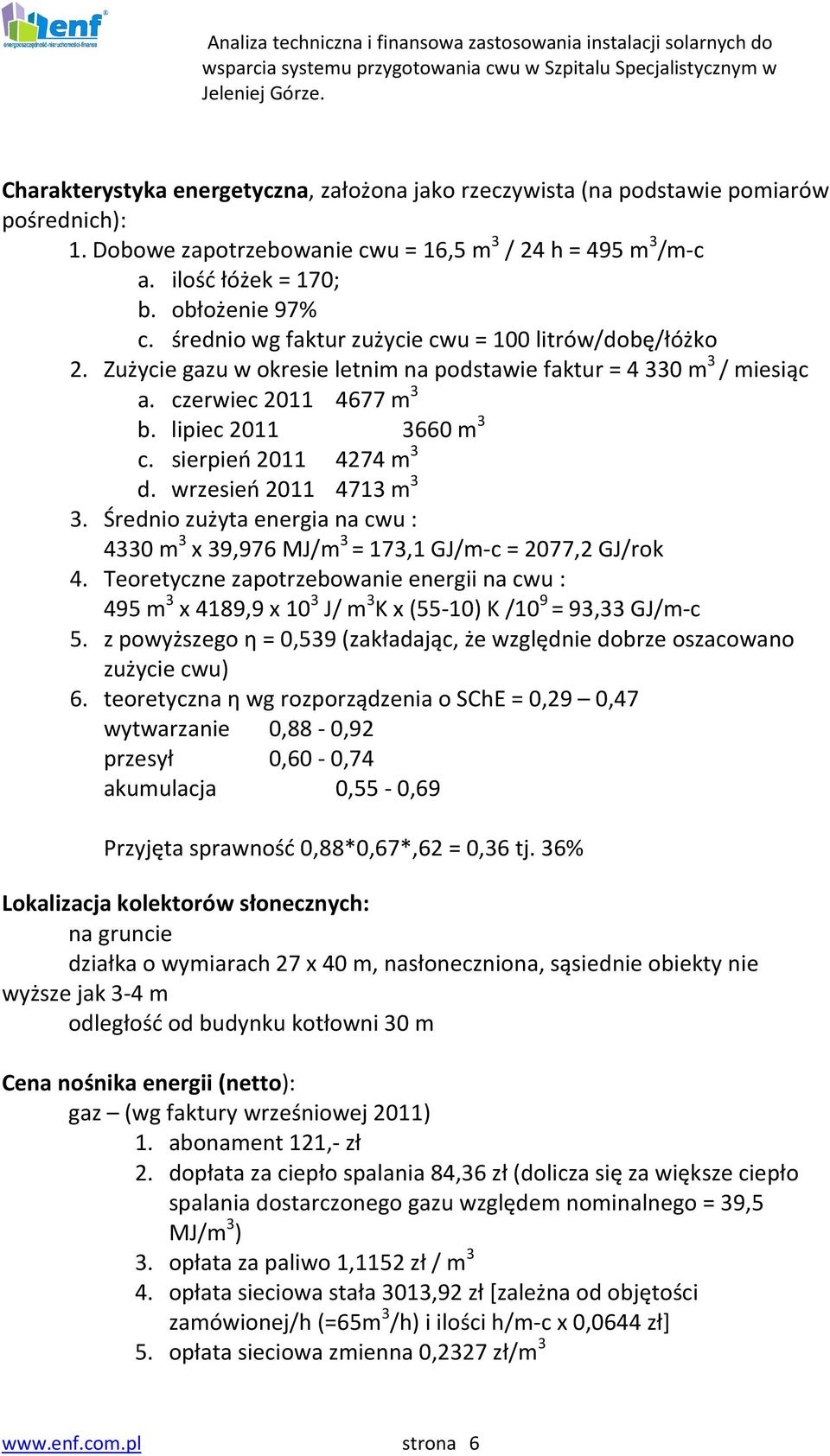

6 Charakterystyka energetyczna, założona jako rzeczywista (na podstawie pomiarów pośrednich): 1. Dobowe zapotrzebowanie cwu = 16,5 m 3 / 24 h = 495 m 3 /m-c a. ilość łóżek = 170; b. obłożenie 97% c. średnio wg faktur zużycie cwu = 100 litrów/dobę/łóżko 2. Zużycie gazu w okresie letnim na podstawie faktur = m 3 / miesiąc a. czerwiec m 3 b. lipiec m 3 c. sierpień m 3 d. wrzesień m 3 3. Średnio zużyta energia na cwu : 4330 m 3 x 39,976 MJ/m 3 = 173,1 GJ/m-c = 2077,2 GJ/rok 4. Teoretyczne zapotrzebowanie energii na cwu : 495 m 3 x 4189,9 x 10 3 J/ m 3 K x (55-10) K /10 9 = 93,33 GJ/m-c 5. z powyższego η = 0,539 (zakładając, że względnie dobrze oszacowano zużycie cwu) 6. teoretyczna η wg rozporządzenia o SChE = 0,29 0,47 wytwarzanie 0,88-0,92 przesył 0,60-0,74 akumulacja 0,55-0,69 Przyjęta sprawność 0,88*0,67*,62 = 0,36 tj. 36% Lokalizacja kolektorów słonecznych: na gruncie działka o wymiarach 27 x 40 m, nasłoneczniona, sąsiednie obiekty nie wyższe jak 3-4 m odległość od budynku kotłowni 30 m Cena nośnika energii (netto): gaz (wg faktury wrześniowej 2011) 1. abonament 121,- zł 2. dopłata za ciepło spalania 84,36 zł (dolicza się za większe ciepło spalania dostarczonego gazu względem nominalnego = 39,5 MJ/m 3 ) 3. opłata za paliwo 1,1152 zł / m 3 4. opłata sieciowa stała 3013,92 zł [zależna od objętości zamówionej/h (=65m 3 /h) i ilości h/m-c x 0,0644 zł] 5. opłata sieciowa zmienna 0,2327 zł/m 3 strona 6

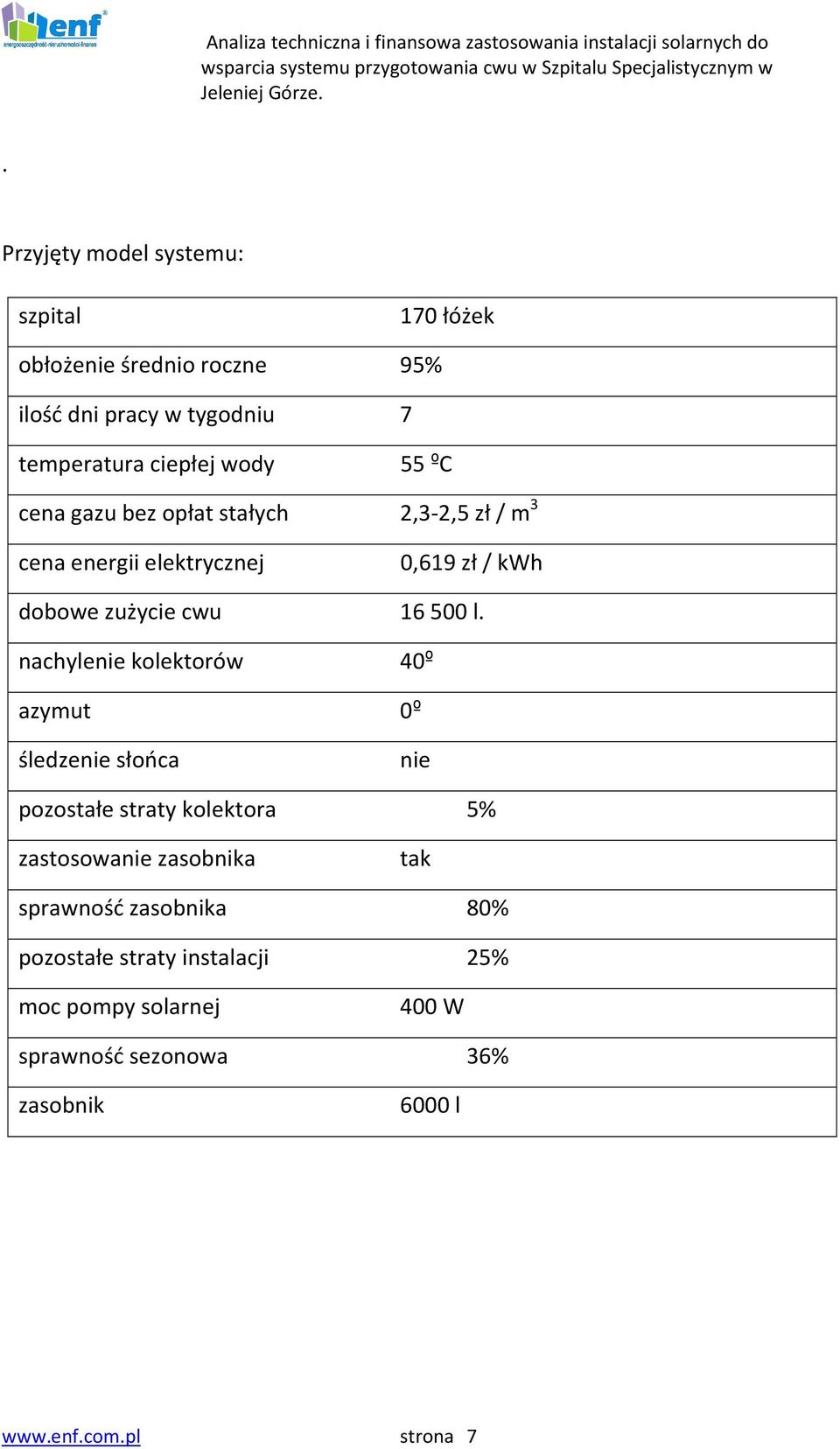

7 . Przyjęty model systemu: szpital 170 łóżek obłożenie średnio roczne 95% ilość dni pracy w tygodniu 7 temperatura ciepłej wody 55 ºC cena gazu bez opłat stałych 2,3-2,5 zł / m 3 cena energii elektrycznej 0,619 zł / kwh dobowe zużycie cwu l. nachylenie kolektorów 40º azymut 0º śledzenie słońca nie pozostałe straty kolektora 5% zastosowanie zasobnika tak sprawność zasobnika 80% pozostałe straty instalacji 25% moc pompy solarnej 400 W sprawność sezonowa 36% zasobnik 6000 l strona 7

8 3. ANALIZA KOSZTÓW. Dokładną wysokość nakładów można określić dopiero po wykonaniu projektu technicznego i kosztorysu. Dla celów planowania inwestycji i podejmowania decyzji o wyborze technologii można posłużyć się danymi orientacyjnymi. W niniejszym opracowaniu zaczerpnięto informacje bezpośrednio od dostawców instalacji solarnych. Rozpatrzono oferty trzech firm: Ener Kapp, Hewalex, Viessmann. Analizę wykonano metodą uproszczoną metoda 1. W analizie uwzględniono koszt przygotowania studium wykonalności w wysokości 3000 zł, tyleż samo przygotowanie wdrożenia. Opracowanie dokumentacji projektowej, koszt szacowany zł. Przyjęto koszt zasobnika w cenie instalacji solarnej. Koszty części zamiennych 3% instalacji solarnej Przyjęto rezerwę na nieprzewidziane wydatki inwestycyjne w wysokości 5% w związku ze znaczącym udziałem kosztów rzeczowych (od całej inwestycji) Ze względu na krótki czas instalacji kolektorów nie uwzględniano odsetek w trakcie trwania budowy. Przyjęto koszty roczne w wysokości 10 zł/m 2 na ewentualne czyszczenie kolektorów oraz 200 zł na kontrolę pompy solarnej. Nieprzewidziane koszty podczas eksploatacji 5% kosztów rocznych Założono koszty odtworzeniowe tj. wymiana pompy solarnej po 10 latach oraz wymiana czynnika roboczego co 7 lat. Założony czas życia inwestycji to 20 lat strona 8

9 4. OCENA EMISJI Przeanalizowano ilość emisji gazów cieplarnianych ze źródeł. Analizę emisji wykonano metodą 3, ze względu na możliwość dowolnego przyjmowania wartości emisji. Stan istniejący dla systemu elektroenergetycznego przyjęto jak dla całej Polski. Wprowadzono uproszczenie i w strukturze paliw założono 100% wykorzystanie węgla kamiennego. Sprawność wytwarzania kształtuje się na poziomie 33%, Wartość współczynników emisji dla paliw przyjęto według danych raportu National Inventory Report 2009 Krajowego Administratora Systemu Handlu Uprawnieniami do Emisji: - dla produkcji energii elektrycznej w elektrowniach i elektrociepłowniach z paliw stałych: współczynnik emisji CO2 93,6 kg/gj, współczynnik emisji CH4 0,0011 kg/gj, współczynnik emisji N2O 0,0015 kg/gj, - dla produkcji ciepła z paliw gazowych w kotłowniach indywidualnych: współczynnik emisji CO2 55,5 kg/gj, współczynnik emisji CH4 0,0028 kg/gj, współczynnik emisji N2O 0,0001 kg/gj. 5. ANALIZA FINANSOWA Przeprowadzono wykonalność finansową inwestycji. Przyjęto wskaźnik wzrostu kosztów paliwa na poziomie 7,3 % na podstawie trendu wzrostu cen według danych Głównego Urzędu Statystycznego Wskaźniki cen towarów i usług konsumpcyjnych w sierpniu 2011 r. dla nośników energii. Stopę inflacji przyjęto według danych NBP po wyłączeniu cen żywności i cen paliw, na poziomie 2,8 %. Stopę dyskonta przyjęto 8,3 %(inflacja bez cen żywności i cen paliw według danych Narodowego Banku Polskiego 2,8 %, stopa zwrotu bez premii za ryzyko 4,5 % według danych Narodowego Banku Polskiego, składnik ryzyka 1 %). strona 9

10 Założono 20-letni czas życia inwestycji. Przyjęto, że nakłady będą pochodziły w 20% z zasobów własnych, 30 % z dotacji, 50 % z kredytu Kredyt oprocentowany preferencyjnie na poziomie 3,5 %, Okres kredytowania 10 lat 6. ANALIZA TECHNICZNA WYNIKÓW Po wstępnej analizie do szczegółowej przyjęto kolektory płaskie zakryte, umocowane na stałe. Dla całorocznego wykorzystania w warunkach polskich mają one najlepszy wskaźnik uzysku słonecznego (ilości ciepła użytecznego pozyskanego w ciągu roku z instalacji kolektorów solarnych na jednostkę powierzchni absorbera) do kosztu inwestycji spośród typów dostępnych na rynku, tj. płaskich odkrytych, zakrytych oraz próżniowych. Na instalację kolektorów składają się: absorbery cieczowe wsparte na odpowiednich konstrukcjach (pochłaniające ciepło z promieniowania słonecznego), pompy przetłaczające czynnik krążący w instalacji kolektorów, urządzenia do zabezpieczenia przed nadmiernym wzrostem ciśnienia, urządzenia sterujące, rurociągi, armatura oraz zasobniki ciepłej wody użytkowej. Założono zamontowanie kolektorów na gruncie na konstrukcjach wsporczych, mając na uwadze eliminację możliwego zacienienia od obiektów sąsiadujących. W szerokości geograficznej Polski najbardziej efektywny kąt nachylenia kolektorów do poziomu to 35º 45ºo przy założeniu użytkowania instalacji przez cały rok. Dla omawianego obiektu przyjęto nachylenie kolektorów pod kątem 40º. Kolektory zorientowano na południe. strona 10

11 Przyjęto następujące dane: - maksymalne dobowe zużycie ciepłej wody dla całego obiektu l/d, - temperatura zasilania ciepłej wody 55 ºC, - temperatura zimnej wody wodociągowej 10 ºC, - sprawność sezonowa wymiennika ciepłowniczego 80 %, - parametry techniczne kolektorów płaskich zakrytych: - powierzchnia brutto - 2,0 m 2, - powierzchnia czynna absorbera 1,82 m 2, - sprawność optyczna 65 %, - współczynnik strat ciepła 4,28 W/(m 2 K), - współczynnik nieliniowych strat ciepła - 0,00001 W/(m 2 K 2 ). Wyniki analizy technicznej wraz z opisem przedstawiono poniżej. Parametr Jednostka Wartość Liczba kolektorów Powierzchnia kolektorów m² 289,94 Moc kw 176,68 Zapotrzebowanie na en. elektr. MWh/rok 2,6 pompowanie Ciepło dostarczone MWh/rok 66,1 Udział ciepła z kolektorów % 21 Pojemność zasobnika ciepłej litry 6000 wody Sprawność wymiennika ciepła % 80 Pozostałe straty na kolektorach % 5 Pozostałe straty na orurowaniu % 25 Tabela - Charakterystyka proponowanego systemu z kolektorami słonecznymi strona 11

12 W wyniku obliczeń uzyskano optymalną wielkość instalacji, składającą się ze 138 kolektorów, o łącznej powierzchni 290,0 m 2 i mocy 177 kw. Do pomp przetłaczających czynnik krążący w instalacji kolektorów należy dostarczyć 2,3 MWh energii elektrycznej. Kolektory dostarczą ok. 66 MWh ciepła, zapewniając pokrycie zapotrzebowania na ciepło do przygotowania ciepłej wody użytkowej na poziomie 20 %,przy l/d.. Poniżej przedstawiono uzysk słoneczny z kolektorów pochylonych pod optymalnym kątem, tj. 40º do poziomu i skierowanych na południe. Pochylenie kolektorów pozwoli na uzyskanie większej ilości energii o ok. 13 % w stosunku do kolektorów ustawionych w poziomie. Dzienne promieniowanie słoneczne - poziome Dobowe promieniowanie słoneczne - pow. nachylona Miesiąc kwh/m²/d kwh/m²/d Styczeń 0,79 1,45 Luty 1,25 1,83 Marzec 2,06 2,48 Kwiecień 3,15 3,36 Maj 4,27 4,18 Czerwiec 4,61 4,32 Lipiec 4,47 4,27 Sierpień 3,88 4,02 Wrzesień 2,37 2,70 Październik 1,67 2,38 Listopad 0,99 1,76 Grudzień 0,69 1,42 Roczny 2,52 2,85 Tabela - Uzysk słoneczny z kolektorów pochylonych strona 12

13 7. ANALIZA EKONOMICZNA WYNIKÓW W celu określenia efektu ekonomicznego wyznaczono nakłady inwestycyjne, koszty rocznej i okresowej eksploatacji i konserwacji oraz koszt zaoszczędzonej produkcji ciepła w kotłowni własnej dostarczanej na przygotowanie ciepłej wody użytkowej. Poniżej przedstawiono zestawienie podstawowych urządzeń i wstępnych kosztów (ceny netto na dzień sporządzenia opracowania) związanych z realizacją i eksploatacją systemu kolektorów słonecznych w obiekcie. LP Nazwa artykułu Numer katalogowy Cena jednostkowa Ilość Jedyn miary Wartość netto Rabat Wartość po rabacie 1 Kolektor słoneczny KS2000TLP szt ,00 zł 25% ,50 zł 2 Zestaw ZPKS kpl 4531,00 zł 20% 3624,80 zł 3 Konstrukcja uniwersalna KSOL kpl 12305,00 zł 20% 9844,00 zł 4 Konstrukcja uniwersalna KSOL kpl 28888,00 zł 20% 23110,40 zł 5 ERGOLID EKO -25 st. C 30 l szt 7950,00 zł 20% 6360,00 zł 6 Wymiennik płytowy BL50C-56H szt 5960,00 zł 20% 4768,00 zł 7 Sterownik instalacji RX 910 z kompletem czujników szt 2500,00 zł 20% 2000,00 zł 8 Zasobnik SAC 3000 A310L szt 5586,00 zł 10% 5027,40 zł 9 Naczynie przeponowe DSV300 A242L szt 704,00 zł 10% 633,60 zł ,00 zł PLN ,70 zł ,70 zł 6290,00 EUR 5661, ,50 zł Pompa obiegowa kolektorowa 10 65POt180A max 1550 W 1 EUR 1239, ,50 zł 11 Pompy mieszające 40PWt60 A 2 EUR 1107, ,50 zł inne HEWALEX RAZEM brutto ,20 zł ,30 zł Koszt jednostkowy kolektorów (wraz z zestawem pompowym, sterującym i zabezpieczającym przed wzrostem ciśnienia) przyjęto na poziomie zł/kw mocy cieplnej. Eksploatacja i konserwacja instalacji sprowadza się do okresowego mycia paneli oraz kontroli pompy obiegowej. W systemie kolektorów cieczowych należy liczyć się z okresową wymianą pompy obiegowej (co ok. 10 lat) oraz wymianą płynu solarnego, krążącego w instalacji solarnej (co ok. 5-7 lat). Roczne oszczędności wynikają z mniejszego zużycia gazu na potrzeby przygotowania ciepłej wody. strona 13

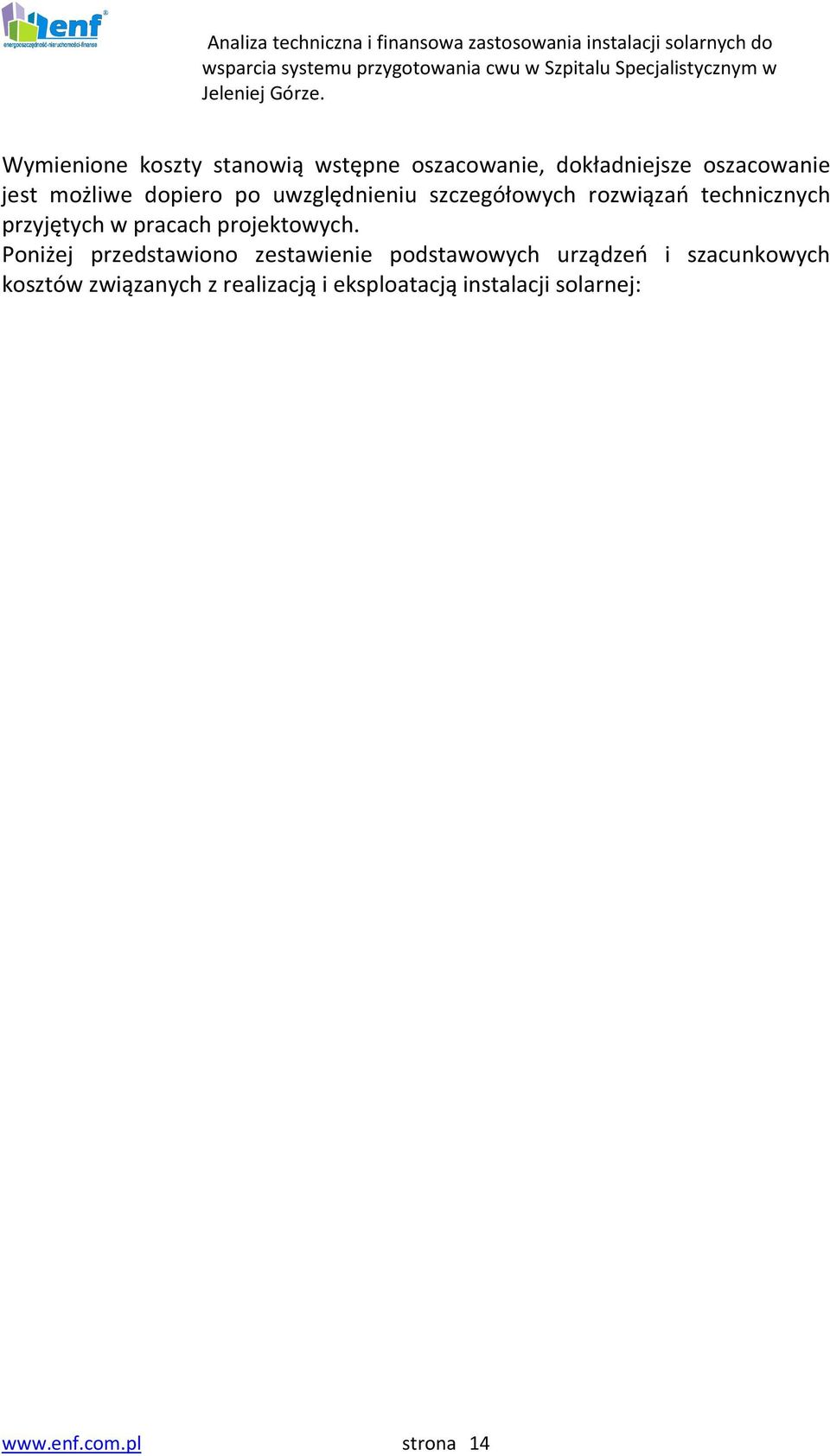

14 Wymienione koszty stanowią wstępne oszacowanie, dokładniejsze oszacowanie jest możliwe dopiero po uwzględnieniu szczegółowych rozwiązań technicznych przyjętych w pracach projektowych. Poniżej przedstawiono zestawienie podstawowych urządzeń i szacunkowych kosztów związanych z realizacją i eksploatacją instalacji solarnej: strona 14

15 lp parametr jedn. wartość Nakłady inwestycyjne 1 studium wykonalności zł 3000,00 2 przygotowanie wdrożenia zł 3000,00 3 dokumentacja projektowa zł 10000,00 4 system kolektorów zł ,00 5 rurociągi zł 5000,00 6 montaż/robocizna zł 50000,00 7 części zamienne [3%] zł 10083,00 8 szkolenie/odbiór zł 600,00 9 nieprzewidziane wydatki [5%] zł 18139,00 10 łączne nakłady początkowe zł ,00 Koszty rocznej eksploatacji i konserwacji 1 energia elektryczna zł / rok 1413,00 2 gaz zł / rok ,00 3 okresowe czyszczenie paneli zł / rok 2899,00 4 przegląd pompy zł / rok 200,00 5 nieprzewidziane wydatki [5%] zł / rok 155,00 6 łączne koszty roczne zł / rok ,00 Koszty okresowe (odtworzeniowe) 1 wymiana pompy [co 10 lat] zł / rok 10500,00 2 wymiana glikolu [co 7 lat] zł / rok 6400,00 Oszczędności 1 gaz zł / rok 29108,00 Łączne roczne oszczędności zł / rok ,00 Tabela - Nakłady inwestycyjne, koszty oraz oszczędności - instalacja kolektorów słonecznych Przyjęte parametry finansowe: Parametry finansowe Ogólne Wskaźnik wzrostu kosztów paliwa % 7,3% Stopa inflacji % 2,8% Stopa dyskonta % 8,3% Czas trwania projektu rok 20 Finansowe Zachęty i granty 30% inwestycji PLN ,00 Wskaźnik zadłużenia % 50,0% Zadłużenie PLN Kapitał PLN Oprocentowanie zadłużenia % 3,50% Okres zadłużenia rok 10 Spłaty zadłużenia PLN/rok strona 15

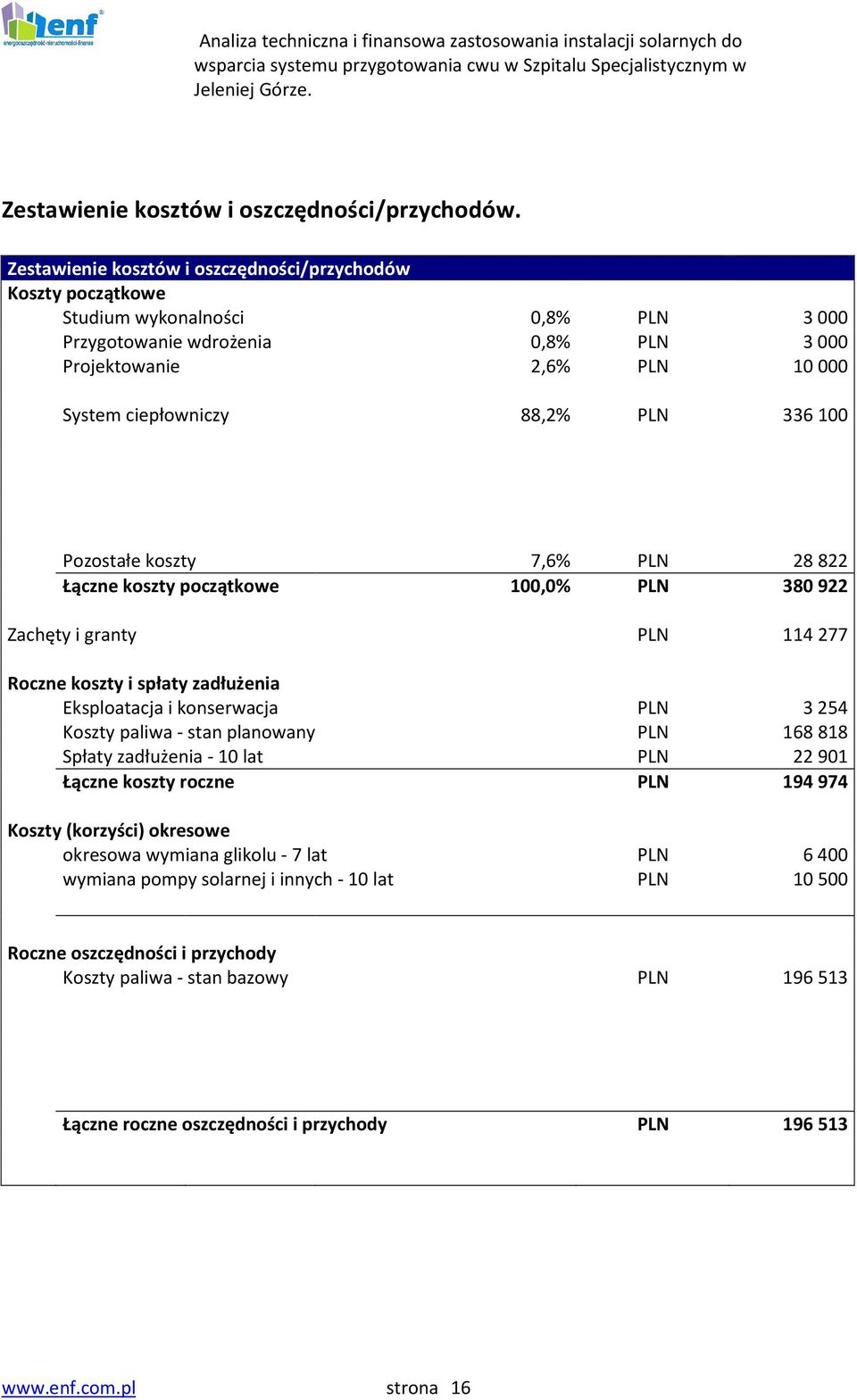

16 Zestawienie kosztów i oszczędności/przychodów. Zestawienie kosztów i oszczędności/przychodów Koszty początkowe Studium wykonalności 0,8% PLN 3000 Przygotowanie wdrożenia 0,8% PLN 3000 Projektowanie 2,6% PLN System elektroenergetyczny 0,0% PLN 0 System ciepłowniczy 88,2% PLN System chłodniczy 0,0% PLN 0 Definiowane przez użytkownika 0,0% PLN 0 Przedsięwzięcia energooszczędne 0,0% PLN 0 Pozostałe koszty 7,6% PLN Łączne koszty początkowe 100,0% PLN Zachęty i granty PLN Roczne koszty i spłaty zadłużenia Eksploatacja i konserwacja PLN 3254 Koszty paliwa - stan planowany PLN Spłaty zadłużenia - 10 lat PLN Łączne koszty roczne PLN Koszty (korzyści) okresowe okresowa wymiana glikolu - 7 lat PLN 6400 wymiana pompy solarnej i innych - 10 lat PLN Wartość na koniec życia projektu - koszt PLN 0 Roczne oszczędności i przychody Koszty paliwa - stan bazowy PLN Przychody ze sprzedaży en. elektrycznej PLN 0 Przychód z redukcjii GHG - 0 lat PLN 0 Przychody z tytułu premii (rabatów) PLN 0 Inne przychody (koszty)- lat PLN 0 Przychód z produkcji CE - lat PLN 0 Łączne roczne oszczędności i przychody PLN strona 16

17 Wykonalność finansowa. Wykonalność finansowa IRR przed opodatkowaniem - kapitał % 21,8% IRR przed opodatkowaniem - aktywa % 9,1% IRR po opodatkowaniu - kapitał % 21,8% IRR po opodatkowaniu - aktywa % 9,1% Prosty okres zwrotu rok 10,9 Zwrot kapitału rok 7,5 Wartość bieżąca netto (NPV) PLN Roczne oszczędności w cyklu żywotności PLN/rok Stosunek korzyści-kosztów (K-K) 2,15 Wsk. pokrycia zadłużenia 1,15 Koszty wytworzenia energii PLN/MWh Koszt redukcji emisji GHG PLN/tCO2 (661) Tabela - Wyniki dla wykonalności finansowej systemu z kolektorami słonecznymi Roczne przepływy pieniężne Rok Przed opodatk. Po opodatk. Skumulowane # PLN PLN PLN strona 17

18 Wykres skumulowanych przepływów pieniężnych przepływy (PLN) lata Rysunek - Wykres skumulowanych przepływów pieniężnych (wartości niezdyskontowane) dla instalacji solarnej 8. WNIOSKI Na podstawie uzyskanych wyników należy przyjąć wariant instalacji solarnej na potrzeby ciepłej wody użytkowej. Wewnętrzna stopa zwrotu (IRR) dla kapitału ma bardzo dobrą wartość, ponad 20%, a zdyskontowana wartość netto (NPV) ma 218,5 tys. zł Wykres skumulowanych przepływów pieniężnych w wartościach niezdyskontowanych przedstawiono powyżej. SPBT prosty okres zwrotu to około 10 lat. Stosunek korzyści do kosztów przekracza 2. Analiza ta jest wstępną dla określonych założeń i ma pomóc w podjęciu decyzji co do dalszego rozpatrywania opłacalności inwestycji. Po wykonaniu wstępnego projektu, kosztorysu i konkretnej szczegółowej oferty należałoby ponownie przeprowadzić analizę, już na dokładnych danych, pod konkretne możliwości finansowania, wg wymagań szczegółowych konkretnych programów dotacyjnych. strona 18

19 Praktycznie wszystkie szacowane w niniejszym opracowaniu parametry mają wpływ na wynik końcowy. 9. OCENA EKOLOGICZNA Użytkowanie energii w budynkach wiąże się z emisją zanieczyszczeń, która pojawia się od momentu pozyskania danego paliwa (np. gazu, węgla) do dostarczenia wytworzonego medium (gaz wysokometanowy, energia elektryczna) do odbiorcy. Wielkość tej emisji zależy od tego jakie urządzenia są w obiekcie zainstalowane oraz przez jaki czas w roku pracują. W celu oceny ekologicznej danego źródła energii można określić związaną z jego pracą emisję CO 2. Wskaźniki emisji CO 2 dla danej energii (np. energii elektrycznej) powinny uwzględniać każdą emisję związaną z zaopatrzeniem budynku w energię oraz z wykorzystaniem tej energii: - energia do pozyskania pierwotnego nośnika energii (np. węgla kamiennego, biomasy, gazu), - energia do transportu pierwotnego nośnika energii od miejsca wydobycia do miejsca wykorzystania, - energia do przekształcenia pierwotnego nośnika energii (np. spalanie, zgazowanie), uwzględniająca pośrednie nośniki energii, - energia do magazynowania, wytwarzania, przesyłania, dystrybucji oraz do innych działań niezbędnych przy zaopatrywaniu budynku w energię. W wyniku zastosowania systemu kolektorów słonecznych zasilanych energią elektryczną roczna emisja CO 2 zmniejszyłaby się ze 175,8 t do 141,4 tj. o 34,4 t, odpowiada to litrom zaoszczędzonej benzyny. strona 19
