PROJEKT ARCHITEKTONICZNO - BUDOWLANY ZAMIENNY MODUŁOWEGO SYSTEMOWEGO ZAPLECZA BOISK SPORTOWYCH ORLIK 2012

Transkrypt

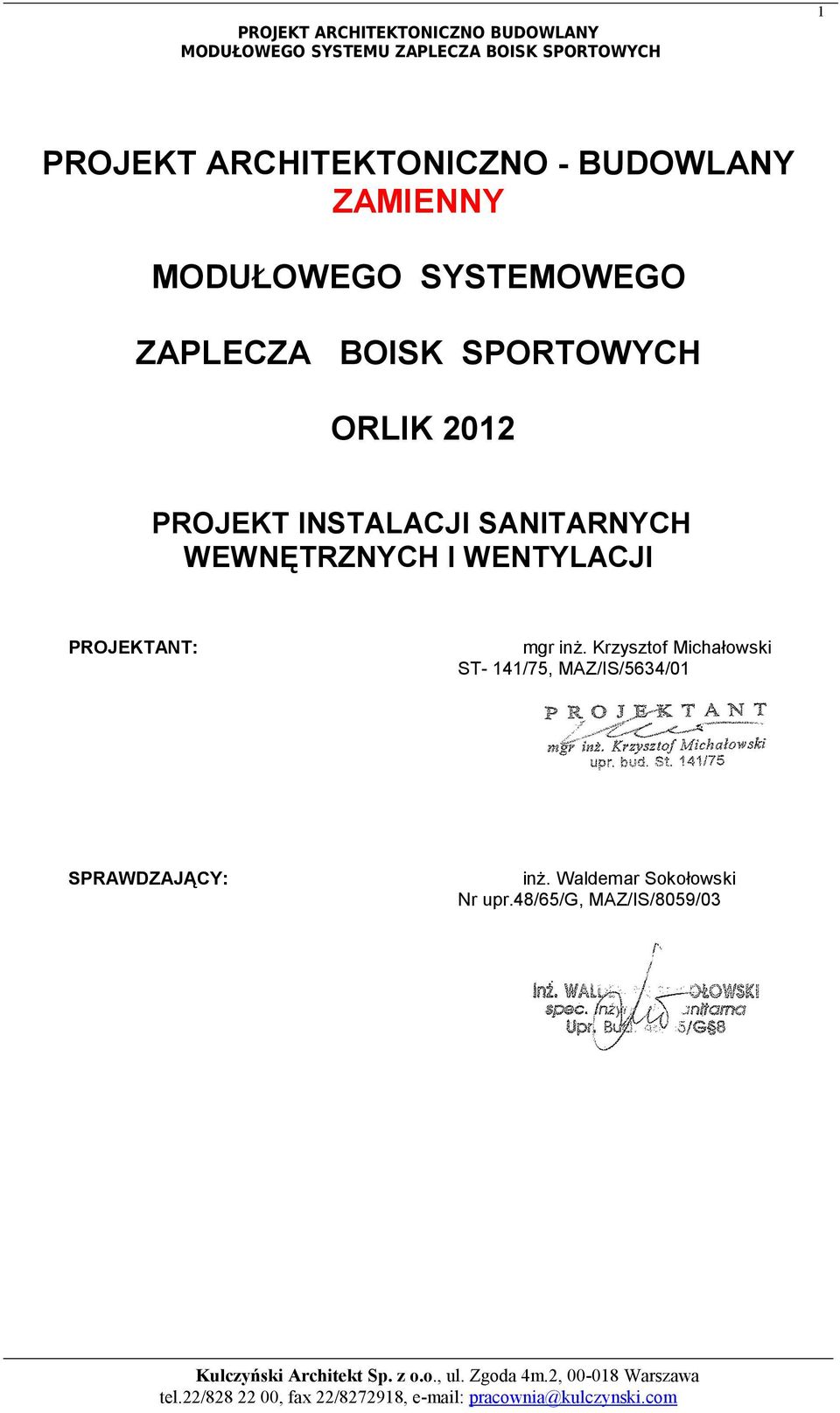

1 PROJEKT ARCHITEKTONICZNO BUDOWLANY MODUŁOWEGO SYSTEMU ZAPLECZA BOISK SPORTOWYCH 1 PROJEKT ARCHITEKTONICZNO - BUDOWLANY ZAMIENNY MODUŁOWEGO SYSTEMOWEGO ZAPLECZA BOISK SPORTOWYCH ORLIK 2012 PROJEKT INSTALACJI SANITARNYCH WEWNĘTRZNYCH I WENTYLACJI PROJEKTANT: mgr inż. Krzysztof Michałowski ST- 141/75, MAZ/IS/5634/01 SPRAWDZAJĄCY: inż. Waldemar Sokołowski Nr upr.48/65/g, MAZ/IS/8059/03 Kulczyński Architekt Sp. z o.o., ul. Zgoda 4m.2, Warszawa tel.22/ , fax 22/ , pracownia@kulczynski.com

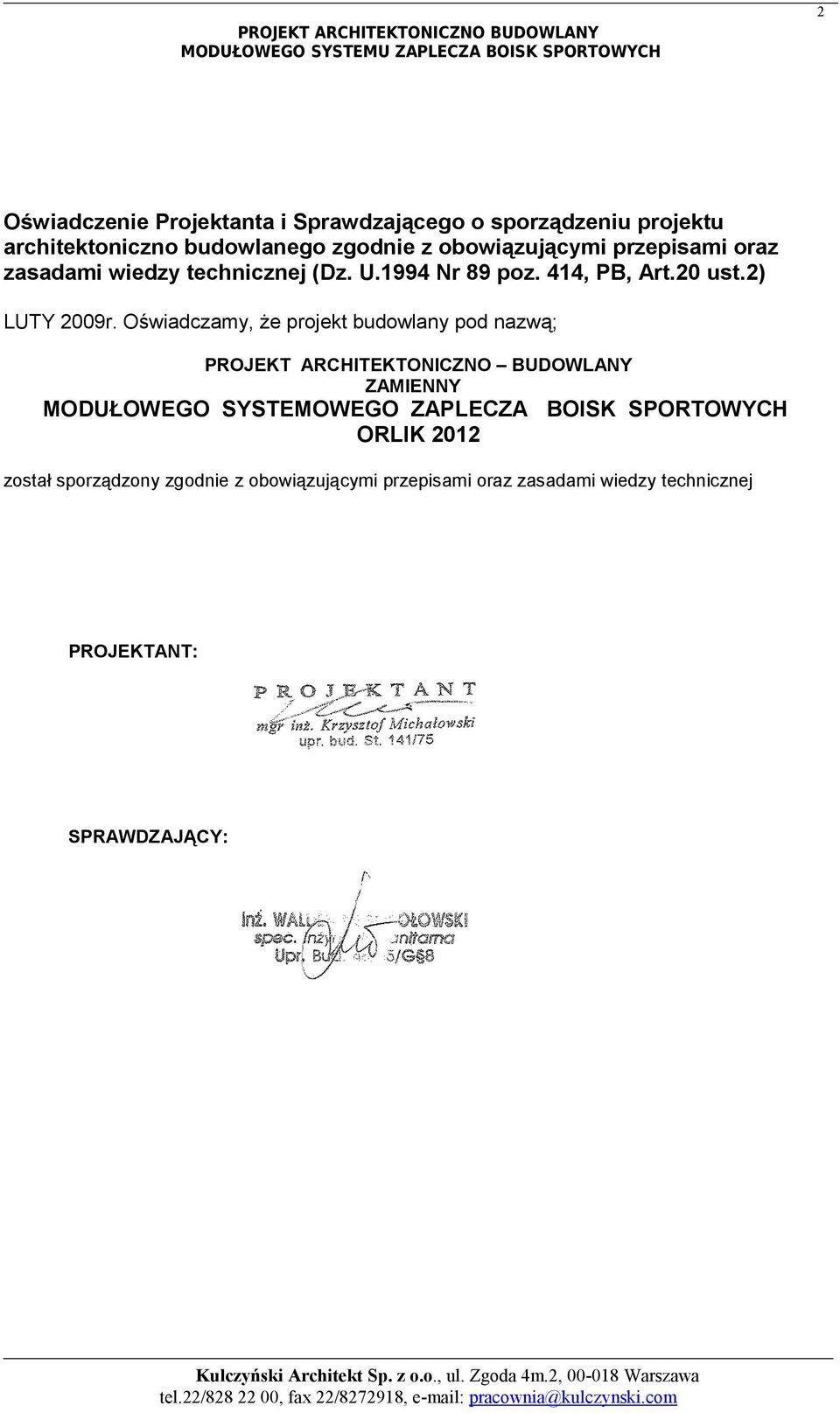

2 PROJEKT ARCHITEKTONICZNO BUDOWLANY MODUŁOWEGO SYSTEMU ZAPLECZA BOISK SPORTOWYCH 2 Oświadczenie Projektanta i Sprawdzającego o sporządzeniu projektu architektoniczno budowlanego zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej (Dz. U.1994 Nr 89 poz. 414, PB, Art.20 ust.2) LUTY 2009r. Oświadczamy, że projekt budowlany pod nazwą; PROJEKT ARCHITEKTONICZNO BUDOWLANY ZAMIENNY MODUŁOWEGO SYSTEMOWEGO ZAPLECZA BOISK SPORTOWYCH ORLIK 2012 został sporządzony zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej PROJEKTANT: SPRAWDZAJĄCY: Kulczyński Architekt Sp. z o.o., ul. Zgoda 4m.2, Warszawa tel.22/ , fax 22/ , pracownia@kulczynski.com

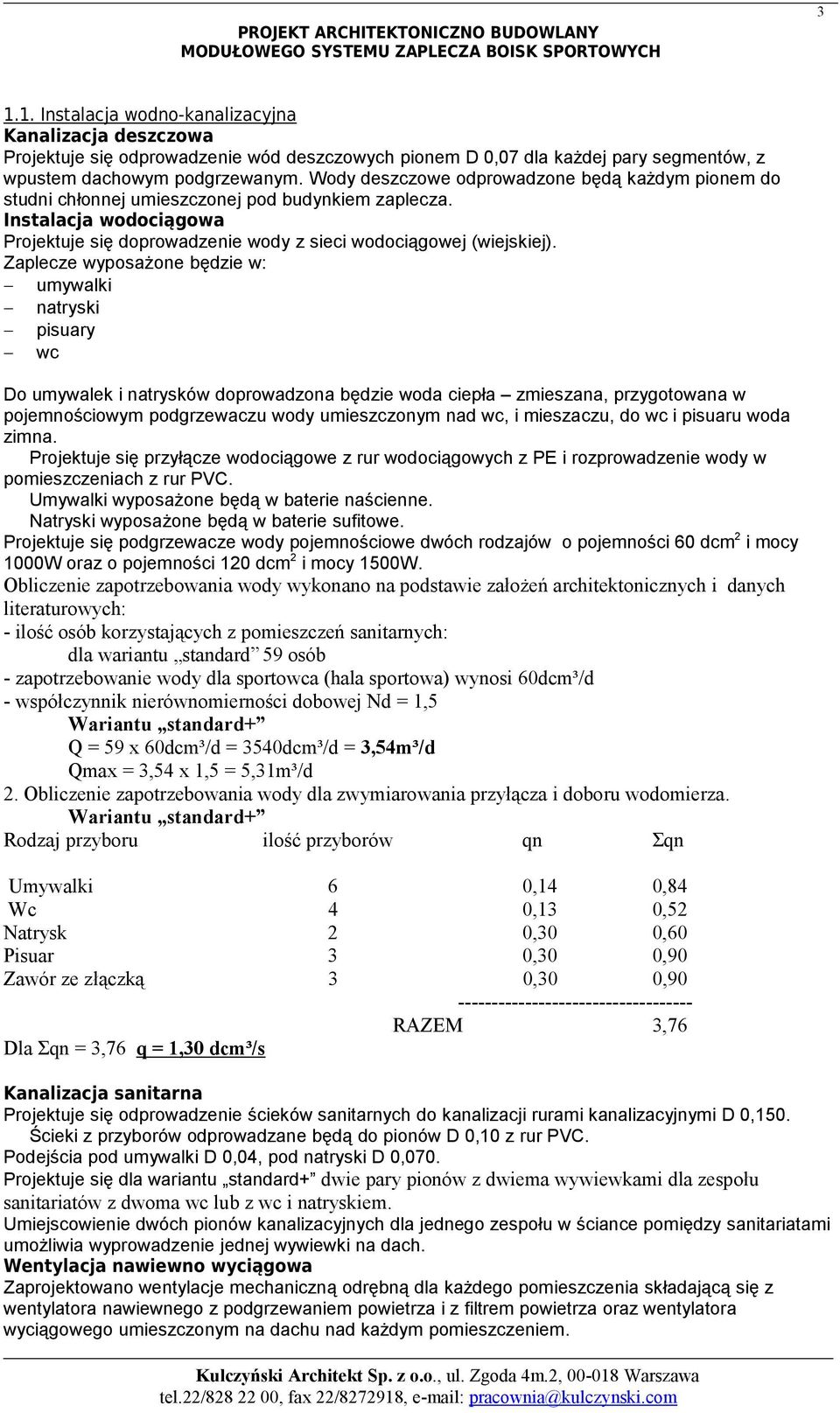

3 PROJEKT ARCHITEKTONICZNO BUDOWLANY MODUŁOWEGO SYSTEMU ZAPLECZA BOISK SPORTOWYCH Instalacja wodno-kanalizacyjna Kanalizacja deszczowa Projektuje się odprowadzenie wód deszczowych pionem D 0,07 dla każdej pary segmentów, z wpustem dachowym podgrzewanym. Wody deszczowe odprowadzone będą każdym pionem do studni chłonnej umieszczonej pod budynkiem zaplecza. Instalacja wodociągowa Projektuje się doprowadzenie wody z sieci wodociągowej (wiejskiej). Zaplecze wyposażone będzie w: umywalki natryski pisuary wc Do umywalek i natrysków doprowadzona będzie woda ciepła zmieszana, przygotowana w pojemnościowym podgrzewaczu wody umieszczonym nad wc, i mieszaczu, do wc i pisuaru woda zimna. Projektuje się przyłącze wodociągowe z rur wodociągowych z PE i rozprowadzenie wody w pomieszczeniach z rur PVC. Umywalki wyposażone będą w baterie naścienne. Natryski wyposażone będą w baterie sufitowe. Projektuje się podgrzewacze wody pojemnościowe dwóch rodzajów o pojemności 60 dcm 2 i mocy 1000W oraz o pojemności 120 dcm 2 i mocy 1500W. Obliczenie zapotrzebowania wody wykonano na podstawie założeń architektonicznych i danych literaturowych: - ilość osób korzystających z pomieszczeń sanitarnych: dla wariantu standard 59 osób - zapotrzebowanie wody dla sportowca (hala sportowa) wynosi 60dcm³/d - współczynnik nierównomierności dobowej Nd = 1,5 Wariantu standard+ Q = 59 x 60dcm³/d = 3540dcm³/d = 3,54m³/d Qmax = 3,54 x 1,5 = 5,31m³/d 2. Obliczenie zapotrzebowania wody dla zwymiarowania przyłącza i doboru wodomierza. Wariantu standard+ Rodzaj przyboru ilość przyborów qn Σqn Umywalki 6 0,14 0,84 Wc 4 0,13 0,52 Natrysk 2 0,30 0,60 Pisuar 3 0,30 0,90 Zawór ze złączką 3 0,30 0, RAZEM 3,76 Dla Σqn = 3,76 q = 1,30 dcm³/s Kanalizacja sanitarna Projektuje się odprowadzenie ścieków sanitarnych do kanalizacji rurami kanalizacyjnymi D 0,150. Ścieki z przyborów odprowadzane będą do pionów D 0,10 z rur PVC. Podejścia pod umywalki D 0,04, pod natryski D 0,070. Projektuje się dla wariantu standard+ dwie pary pionów z dwiema wywiewkami dla zespołu sanitariatów z dwoma wc lub z wc i natryskiem. Umiejscowienie dwóch pionów kanalizacyjnych dla jednego zespołu w ściance pomiędzy sanitariatami umożliwia wyprowadzenie jednej wywiewki na dach. Wentylacja nawiewno wyciągowa Zaprojektowano wentylacje mechaniczną odrębną dla każdego pomieszczenia składającą się z wentylatora nawiewnego z podgrzewaniem powietrza i z filtrem powietrza oraz wentylatora wyciągowego umieszczonym na dachu nad każdym pomieszczeniem. Kulczyński Architekt Sp. z o.o., ul. Zgoda 4m.2, Warszawa tel.22/ , fax 22/ , pracownia@kulczynski.com

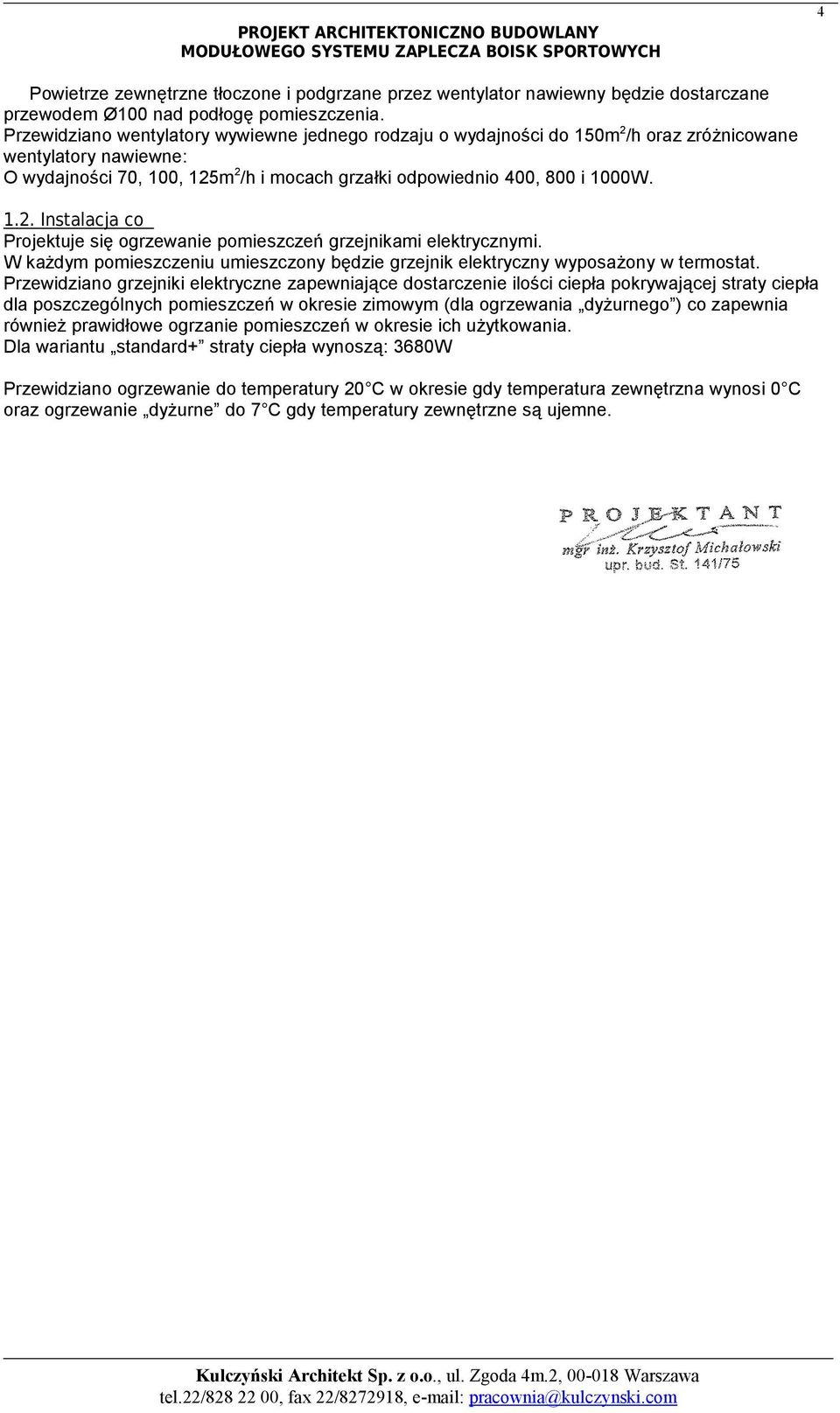

4 PROJEKT ARCHITEKTONICZNO BUDOWLANY MODUŁOWEGO SYSTEMU ZAPLECZA BOISK SPORTOWYCH 4 Powietrze zewnętrzne tłoczone i podgrzane przez wentylator nawiewny będzie dostarczane przewodem Ø100 nad podłogę pomieszczenia. Przewidziano wentylatory wywiewne jednego rodzaju o wydajności do 150m 2 /h oraz zróżnicowane wentylatory nawiewne: O wydajności 70, 100, 125m 2 /h i mocach grzałki odpowiednio 400, 800 i 1000W Instalacja co Projektuje się ogrzewanie pomieszczeń grzejnikami elektrycznymi. W każdym pomieszczeniu umieszczony będzie grzejnik elektryczny wyposażony w termostat. Przewidziano grzejniki elektryczne zapewniające dostarczenie ilości ciepła pokrywającej straty ciepła dla poszczególnych pomieszczeń w okresie zimowym (dla ogrzewania dyżurnego ) co zapewnia również prawidłowe ogrzanie pomieszczeń w okresie ich użytkowania. Dla wariantu standard+ straty ciepła wynoszą: 3680W Przewidziano ogrzewanie do temperatury 20 C w okresie gdy temperatura zewnętrzna wynosi 0 C oraz ogrzewanie dyżurne do 7 C gdy temperatury zewnętrzne są ujemne. Kulczyński Architekt Sp. z o.o., ul. Zgoda 4m.2, Warszawa tel.22/ , fax 22/ , pracownia@kulczynski.com

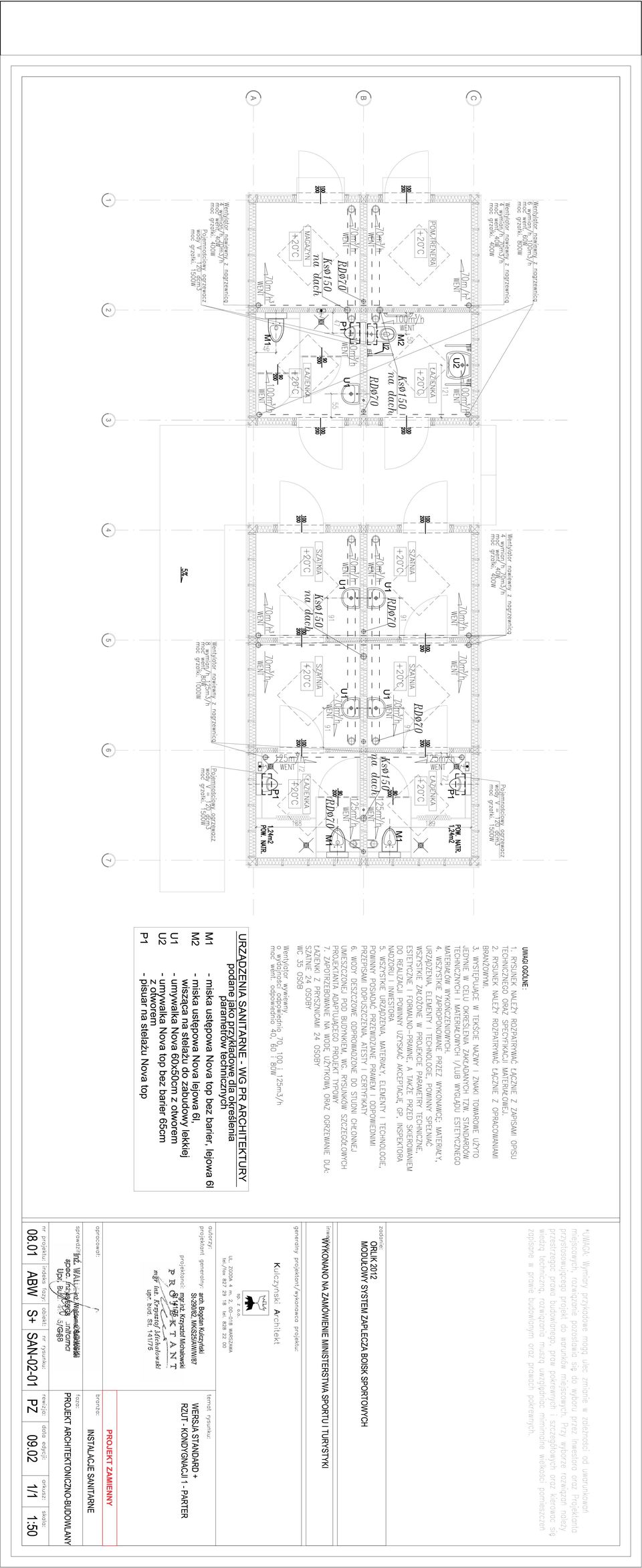

5

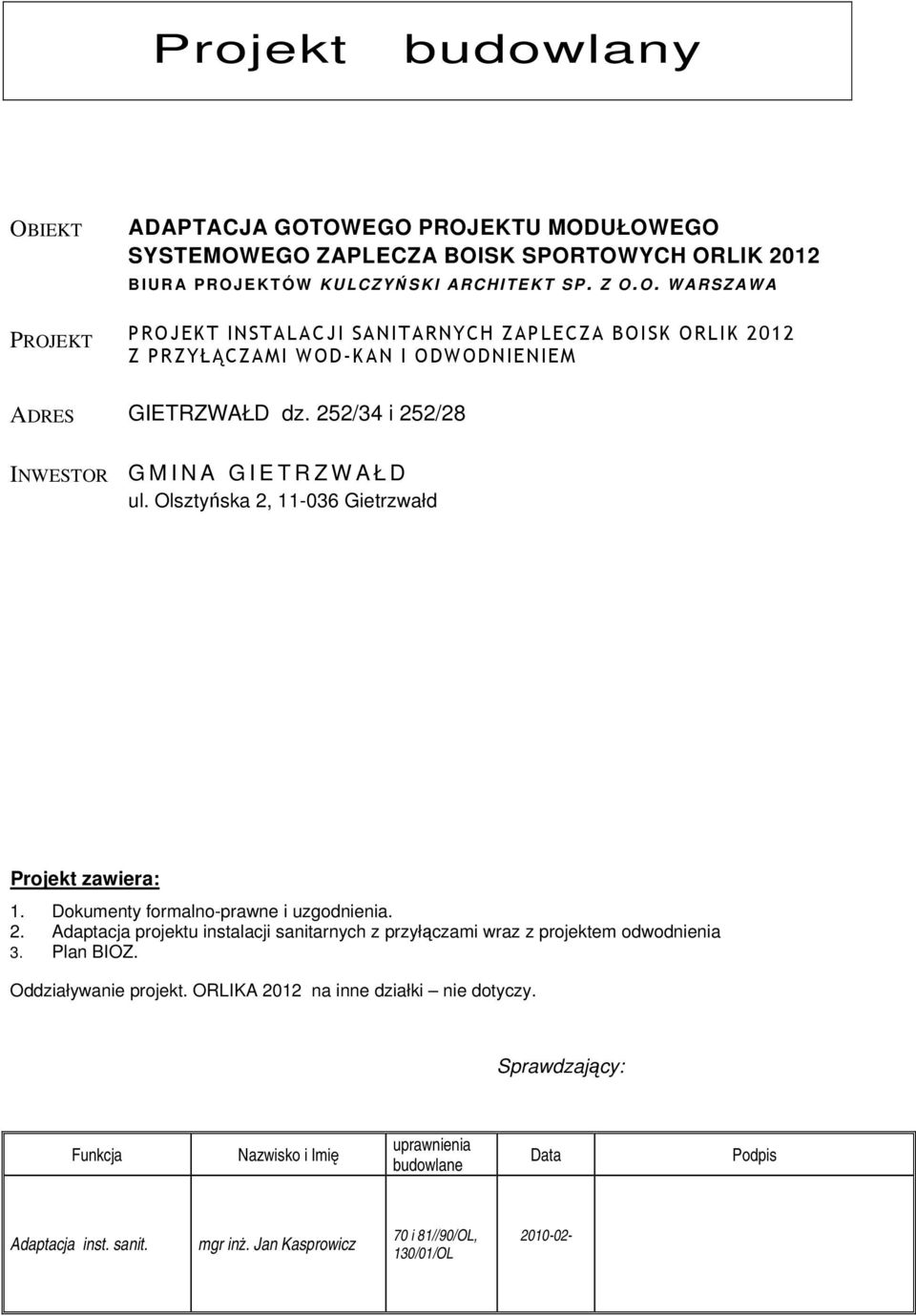

6 Projekt budowlany OBIEKT ADAPTACJA GOTOWEGO PROJEKTU MODUŁOWEGO SYSTEMOWEGO ZAPLECZA BOISK SPORTOWYCH ORLIK 2012 B I U R A P R OJEKTÓW KULCZYŃSKI ARCHITEKT SP. Z O.O. WARSZAWA PROJEKT PROJEKT INSTALACJI SANITARNYCH ZAPLECZA BOISK ORLIK 2012 Z PRZYŁĄCZAMI WOD-KAN I ODWODNIENIEM ADRES GIETRZWAŁD dz. 252/34 i 252/28 INWESTOR G M I N A G I E T R Z W A Ł D ul. Olsztyńska 2, Gietrzwałd Projekt zawiera: 1. Dokumenty formalno-prawne i uzgodnienia. 2. Adaptacja projektu instalacji sanitarnych z przyłączami wraz z projektem odwodnienia 3. Plan BIOZ. Oddziaływanie projekt. ORLIKA 2012 na inne działki nie dotyczy. Sprawdzający: Funkcja Nazwisko i Imię uprawnienia budowlane Data Podpis Adaptacja inst. sanit. mgr inż. Jan Kasprowicz 70 i 81//90/OL, 130/01/OL

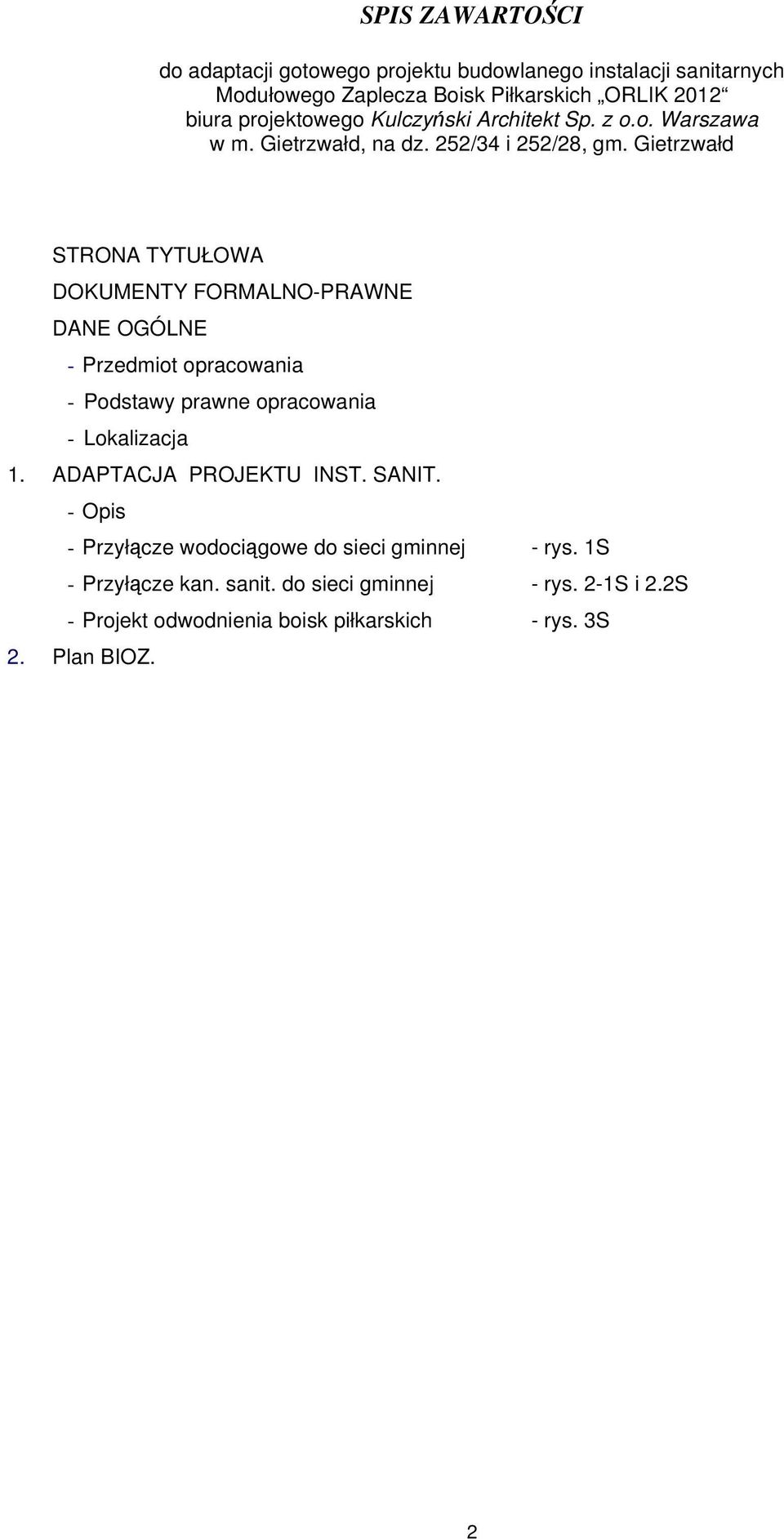

7 SPIS ZAWARTOŚCI do adaptacji gotowego projektu budowlanego instalacji sanitarnych Modułowego Zaplecza Boisk Piłkarskich ORLIK 2012 biura projektowego Kulczyński Architekt Sp. z o.o. Warszawa w m. Gietrzwałd, na dz. 252/34 i 252/28, gm. Gietrzwałd STRONA TYTUŁOWA DOKUMENTY FORMALNO-PRAWNE DANE OGÓLNE - Przedmiot opracowania - Podstawy prawne opracowania - Lokalizacja 1. ADAPTACJA PROJEKTU INST. SANIT. - Opis - Przyłącze wodociągowe do sieci gminnej - rys. 1S - Przyłącze kan. sanit. do sieci gminnej - rys. 2-1S i 2.2S - Projekt odwodnienia boisk piłkarskich - rys. 3S 2. Plan BIOZ. 2

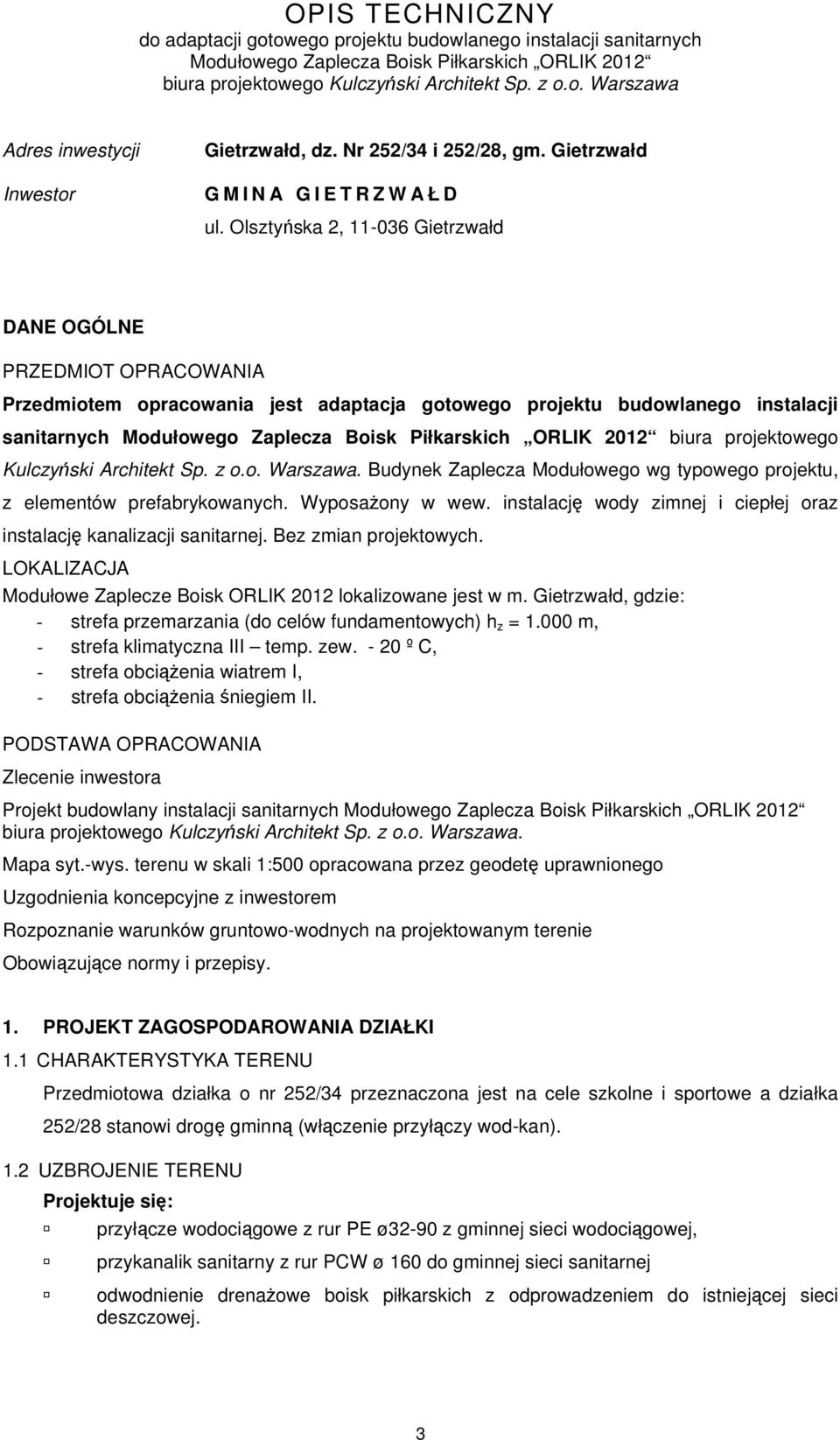

8 OPIS TECHNICZNY do adaptacji gotowego projektu budowlanego instalacji sanitarnych Modułowego Zaplecza Boisk Piłkarskich ORLIK 2012 biura projektowego Kulczyński Architekt Sp. z o.o. Warszawa Adres inwestycji Inwestor Gietrzwałd, dz. Nr 252/34 i 252/28, gm. Gietrzwałd G M I N A G I E T R Z W A Ł D ul. Olsztyńska 2, Gietrzwałd DANE OGÓLNE PRZEDMIOT OPRACOWANIA Przedmiotem opracowania jest adaptacja gotowego projektu budowlanego instalacji sanitarnych Modułowego Zaplecza Boisk Piłkarskich ORLIK 2012 biura projektowego Kulczyński Architekt Sp. z o.o. Warszawa. Budynek Zaplecza Modułowego wg typowego projektu, z elementów prefabrykowanych. Wyposażony w wew. instalację wody zimnej i ciepłej oraz instalację kanalizacji sanitarnej. Bez zmian projektowych. LOKALIZACJA Modułowe Zaplecze Boisk ORLIK 2012 lokalizowane jest w m. Gietrzwałd, gdzie: - strefa przemarzania (do celów fundamentowych) h z = m, - strefa klimatyczna III temp. zew º C, - strefa obciążenia wiatrem I, - strefa obciążenia śniegiem II. PODSTAWA OPRACOWANIA Zlecenie inwestora Projekt budowlany instalacji sanitarnych Modułowego Zaplecza Boisk Piłkarskich ORLIK 2012 biura projektowego Kulczyński Architekt Sp. z o.o. Warszawa. Mapa syt.-wys. terenu w skali 1:500 opracowana przez geodetę uprawnionego Uzgodnienia koncepcyjne z inwestorem Rozpoznanie warunków gruntowo-wodnych na projektowanym terenie Obowiązujące normy i przepisy. 1. PROJEKT ZAGOSPODAROWANIA DZIAŁKI 1.1 CHARAKTERYSTYKA TERENU Przedmiotowa działka o nr 252/34 przeznaczona jest na cele szkolne i sportowe a działka 252/28 stanowi drogę gminną (włączenie przyłączy wod-kan). 1.2 UZBROJENIE TERENU Projektuje się: przyłącze wodociągowe z rur PE ø32-90 z gminnej sieci wodociągowej, przykanalik sanitarny z rur PCW ø 160 do gminnej sieci sanitarnej odwodnienie drenażowe boisk piłkarskich z odprowadzeniem do istniejącej sieci deszczowej. 3

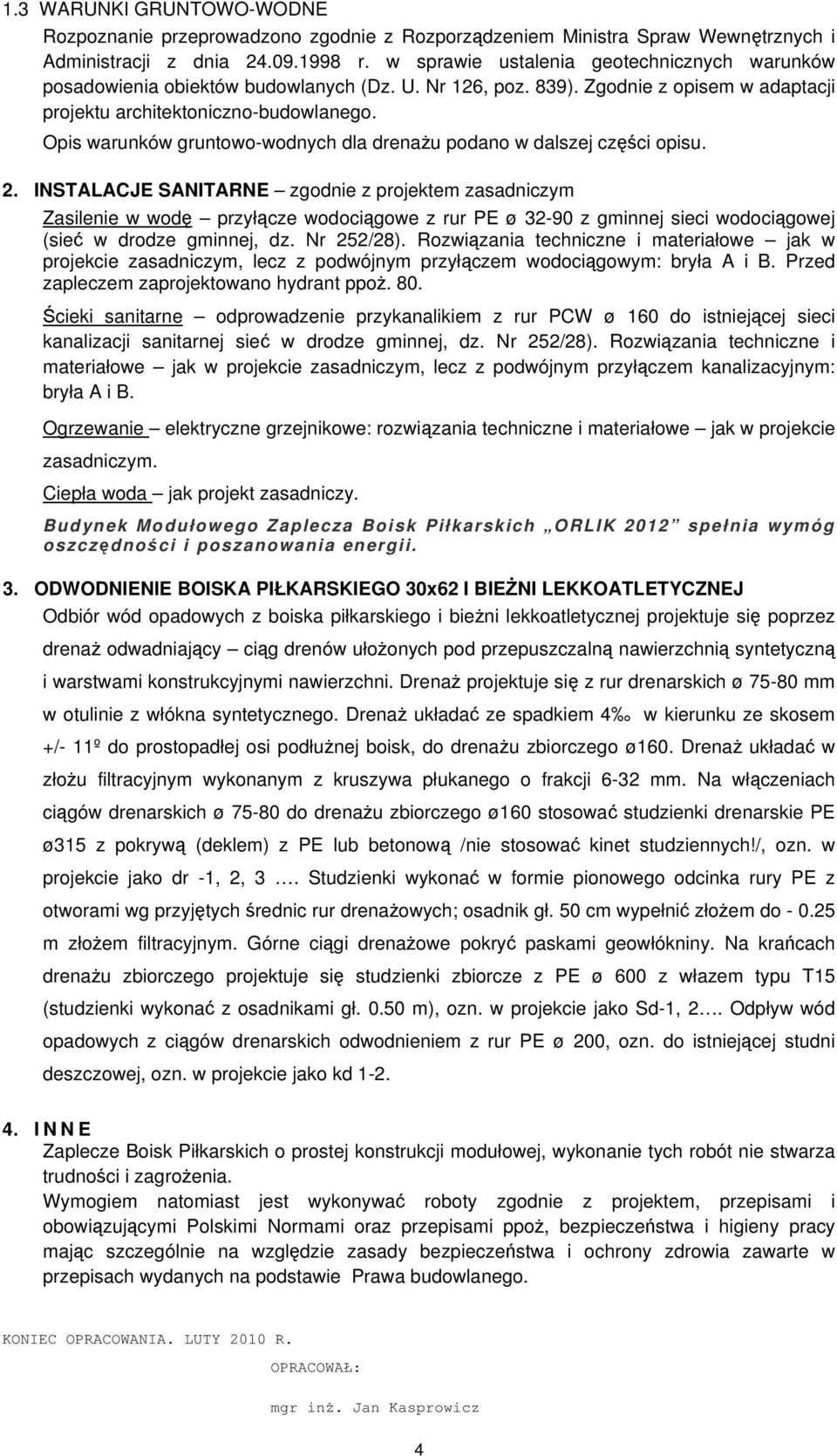

9 1.3 WARUNKI GRUNTOWO-WODNE Rozpoznanie przeprowadzono zgodnie z Rozporządzeniem Ministra Spraw Wewnętrznych i Administracji z dnia r. w sprawie ustalenia geotechnicznych warunków posadowienia obiektów budowlanych (Dz. U. Nr 126, poz. 839). Zgodnie z opisem w adaptacji projektu architektoniczno-budowlanego. Opis warunków gruntowo-wodnych dla drenażu podano w dalszej części opisu. 2. INSTALACJE SANITARNE zgodnie z projektem zasadniczym Zasilenie w wodę przyłącze wodociągowe z rur PE ø z gminnej sieci wodociągowej (sieć w drodze gminnej, dz. Nr 252/28). Rozwiązania techniczne i materiałowe jak w projekcie zasadniczym, lecz z podwójnym przyłączem wodociągowym: bryła A i B. Przed zapleczem zaprojektowano hydrant ppoż. 80. Ścieki sanitarne odprowadzenie przykanalikiem z rur PCW ø 160 do istniejącej sieci kanalizacji sanitarnej sieć w drodze gminnej, dz. Nr 252/28). Rozwiązania techniczne i materiałowe jak w projekcie zasadniczym, lecz z podwójnym przyłączem kanalizacyjnym: bryła A i B. Ogrzewanie elektryczne grzejnikowe: rozwiązania techniczne i materiałowe jak w projekcie zasadniczym. Ciepła woda jak projekt zasadniczy. Budynek Modułowego Zaplecza Boisk Piłkarskich ORLIK 2012 spełnia wymóg oszczędności i poszanowania energii. 3. ODWODNIENIE BOISKA PIŁKARSKIEGO 30x62 I BIEŻNI LEKKOATLETYCZNEJ Odbiór wód opadowych z boiska piłkarskiego i bieżni lekkoatletycznej projektuje się poprzez drenaż odwadniający ciąg drenów ułożonych pod przepuszczalną nawierzchnią syntetyczną i warstwami konstrukcyjnymi nawierzchni. Drenaż projektuje się z rur drenarskich ø mm w otulinie z włókna syntetycznego. Drenaż układać ze spadkiem 4 w kierunku ze skosem +/- 11º do prostopadłej osi podłużnej boisk, do drenażu zbiorczego ø160. Drenaż układać w złożu filtracyjnym wykonanym z kruszywa płukanego o frakcji 6-32 mm. Na włączeniach ciągów drenarskich ø do drenażu zbiorczego ø160 stosować studzienki drenarskie PE ø315 z pokrywą (deklem) z PE lub betonową /nie stosować kinet studziennych!/, ozn. w projekcie jako dr -1, 2, 3. Studzienki wykonać w formie pionowego odcinka rury PE z otworami wg przyjętych średnic rur drenażowych; osadnik gł. 50 cm wypełnić złożem do m złożem filtracyjnym. Górne ciągi drenażowe pokryć paskami geowłókniny. Na krańcach drenażu zbiorczego projektuje się studzienki zbiorcze z PE ø 600 z włazem typu T15 (studzienki wykonać z osadnikami gł m), ozn. w projekcie jako Sd-1, 2. Odpływ wód opadowych z ciągów drenarskich odwodnieniem z rur PE ø 200, ozn. do istniejącej studni deszczowej, ozn. w projekcie jako kd I N N E Zaplecze Boisk Piłkarskich o prostej konstrukcji modułowej, wykonanie tych robót nie stwarza trudności i zagrożenia. Wymogiem natomiast jest wykonywać roboty zgodnie z projektem, przepisami i obowiązującymi Polskimi Normami oraz przepisami ppoż, bezpieczeństwa i higieny pracy mając szczególnie na względzie zasady bezpieczeństwa i ochrony zdrowia zawarte w przepisach wydanych na podstawie Prawa budowlanego. KONIEC OPRACOWANIA. LUTY 2010 R. OPRACOWAŁ: mgr inż. Jan Kasprowicz 4

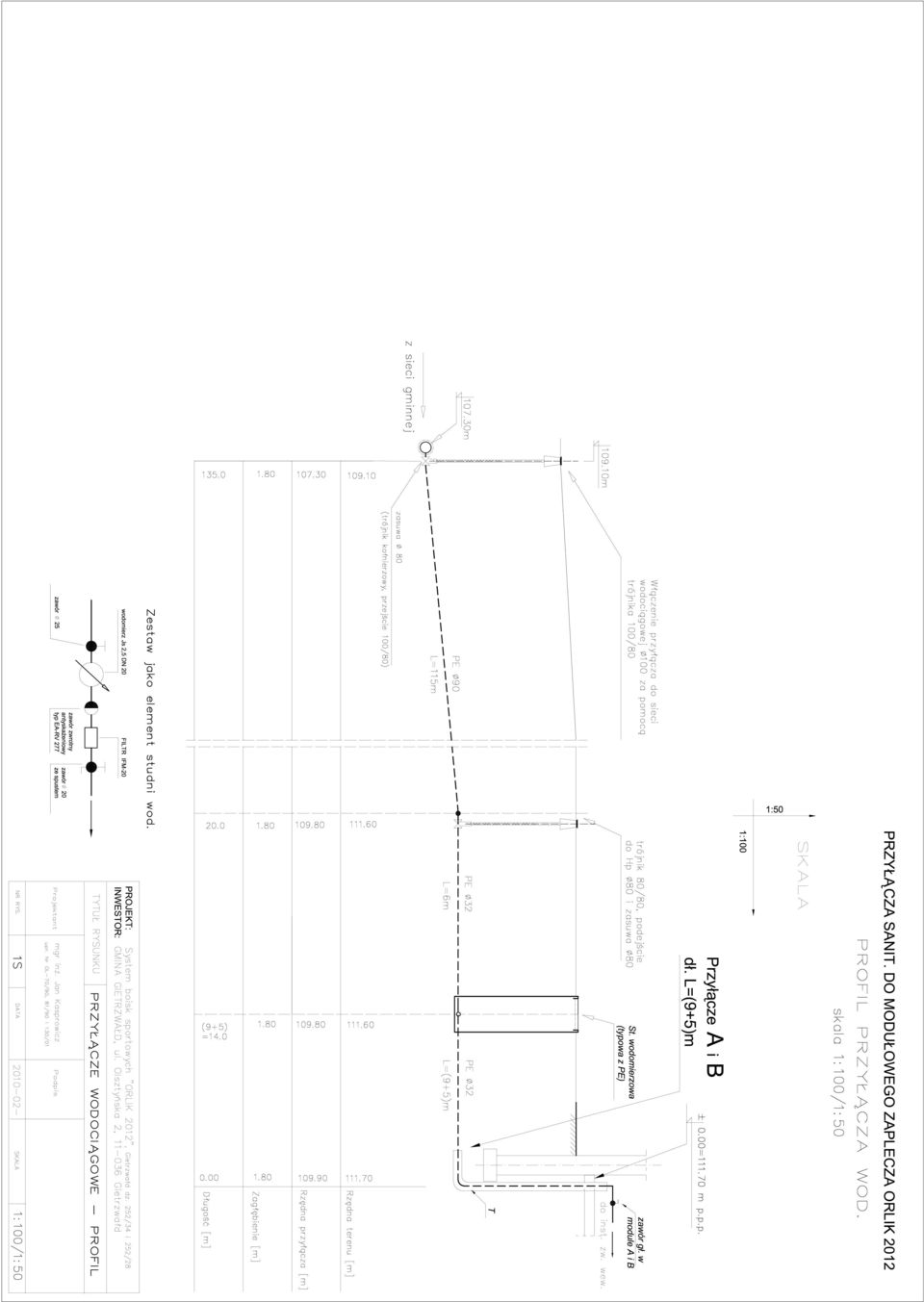

10

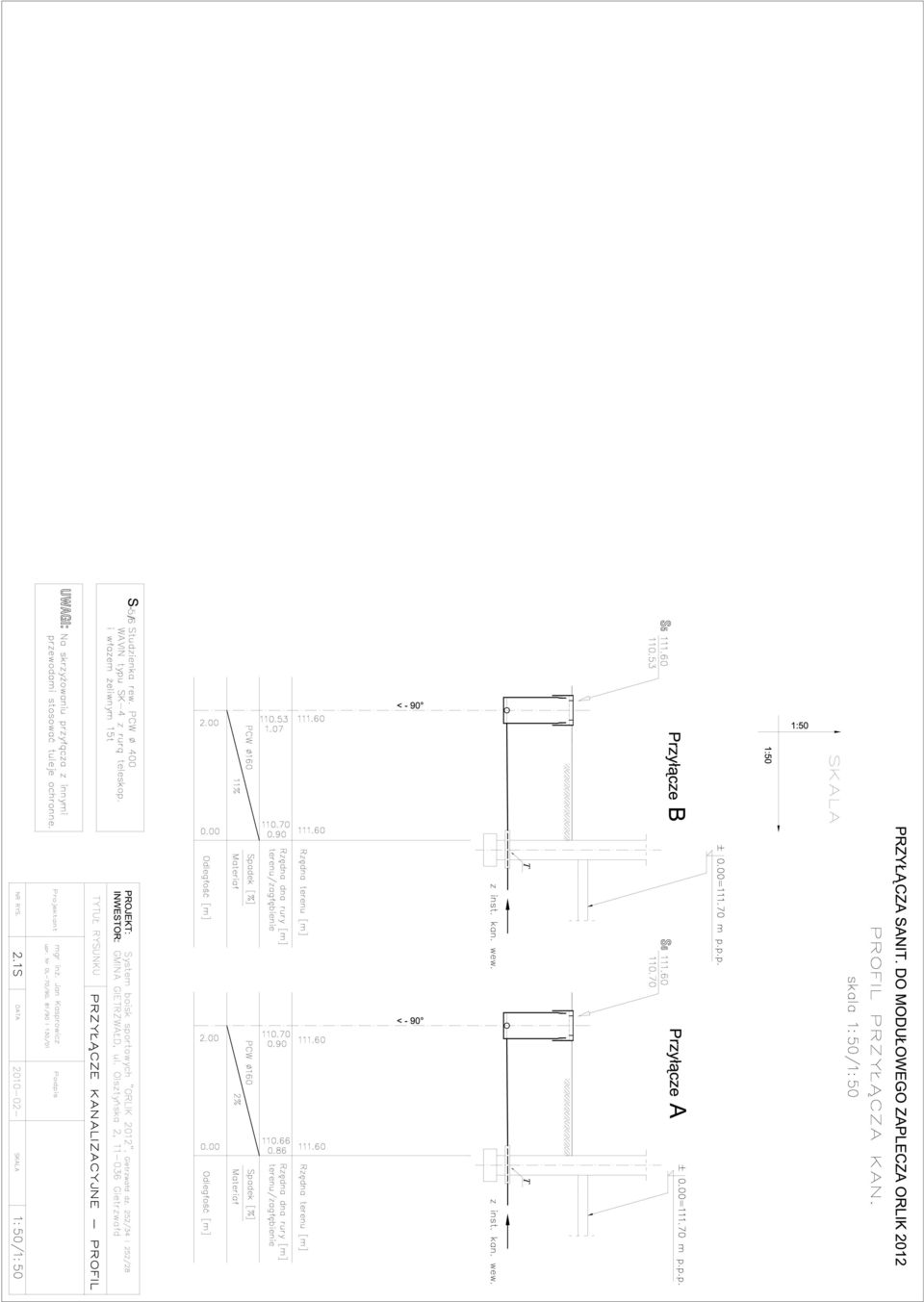

11

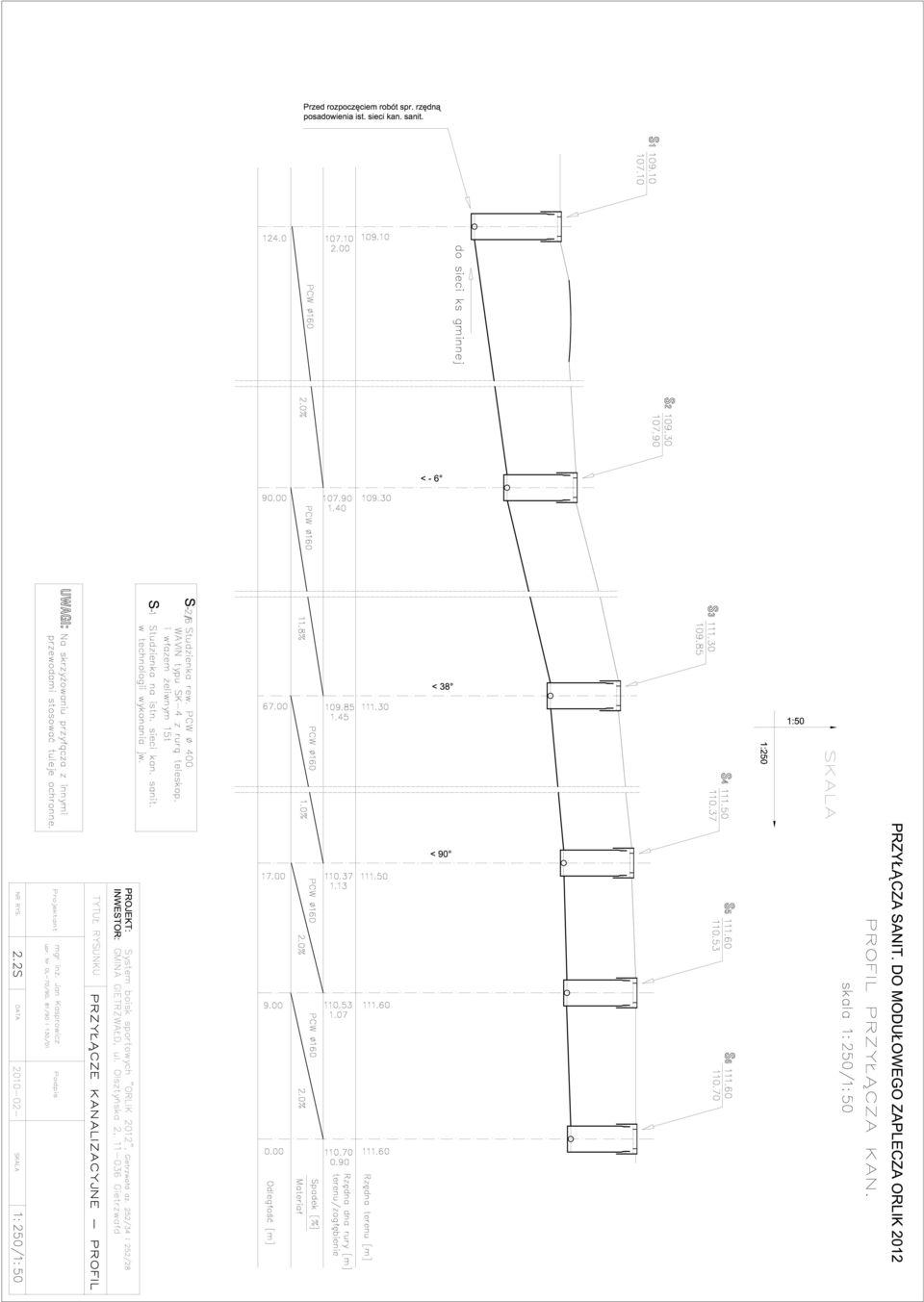

12

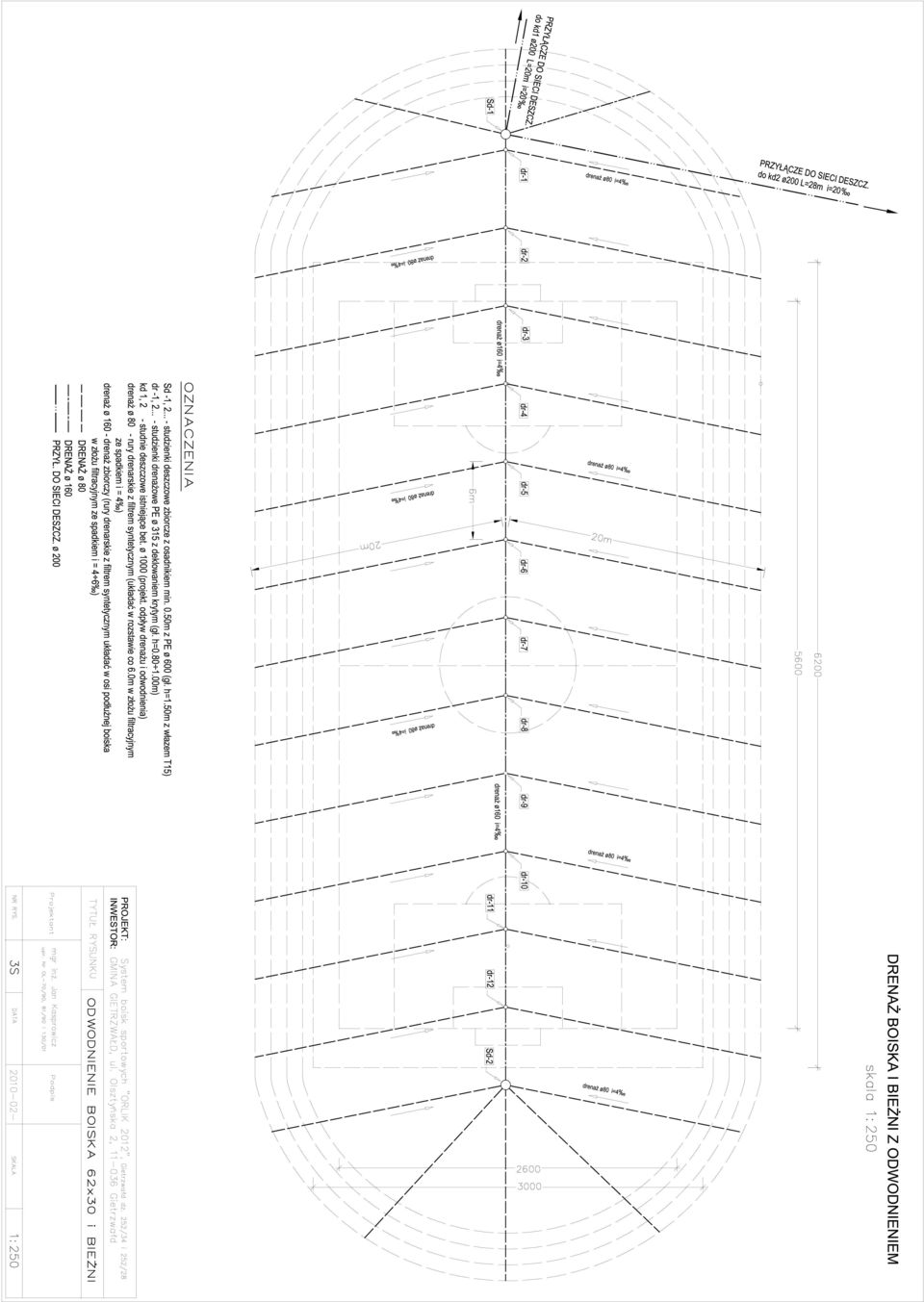

13
