2 2 Display AD - 18 D Rozpoznawanie znaku ciemna ND - 18 D NDL - 18 D Korpus wykonany z anodyzowanego profilu aluminiowego, wyposażony w podświetlaną krawędziowo szybę (plexa). Oprawa uniwersalna, montaż na suficie lub ścianie. Piktogram widoczny z dwóc stron. Pionier ASH - 8 N 22 m ciemna NSH - 8 N 22 m ASH - 11 N 11 W 22 m ciemna 11 W 22 m NSH - 11 N Rozpoznawanie znaku AWH - 8 2x 22 m ciemna NWH - 8 2x 22 m 22 m NSHL - 8 N 70 Obudowa z tworzywa poliwęglanowego (PC) o wysokim stopniu. Możliwość umieszczenia znaku ewakuacyjnego na kloszu. Klosz przezroczysty lub mleczny (). Oprawa uniwersalna, montaż na suficie lub ścianie. 340 Pionier D Rozpoznawanie znaku NSH - 8 D 28 m ciemna NSH - 8 D 28 m NSHL - 8 D 28 m Obudowa z tworzywa poliwęglanowego (PC) o wysokim stopniu. Możliwość umieszczenia znaku ewakuacyjnego na kloszu. Oprawa do montażu na suficie z możliwością dwustronnego umieszczenia znaków ewakuacyjnyc

3 3 Display R Rozpoznawanie znaku AD - 18 C ciemna ND - 18 C NDL - 18 C Obudowa metalowa, lakierowana proszkowo na kolor biały. Piktogram dwustronny umieszczony na podświetlonej krawędziowo szybie (plexa). Oprawa przeznaczona do montażu w sufitac podwieszanyc. Alux AD - 8 D ciemna ND - 8 D AD - 8 J ciemna ND - 8 J NDL - 8 D NDL - 8 J Rozpoznawanie znaku Rozpoznawanie znaku NDL-8J() 22 m 165 Strumień świata Gaśnica Oprawa bezpieczeństwa przeznaczona do oświetlenia urządzeń przeciwpożarowyc, takic jak: ydranty, gaśnice, wyłączniki prądu itp. Przystosowana do naklejania znaków ppoż na kloszu.obudowa anodowana. Do montażu na ścianie lub stropie. 350 Lampa Solidna i wytrzymała oprawa wykonana z aluminium w kolorze białym. Klosz mleczny, przystosowany do umieszczenia piktogramu, również w wersji 0x400mm. Do montażu na ścianie lub na suficie w wersji jedno lub dwustronnej. Dostępna również obudowa anodyzowana. Ściana 290

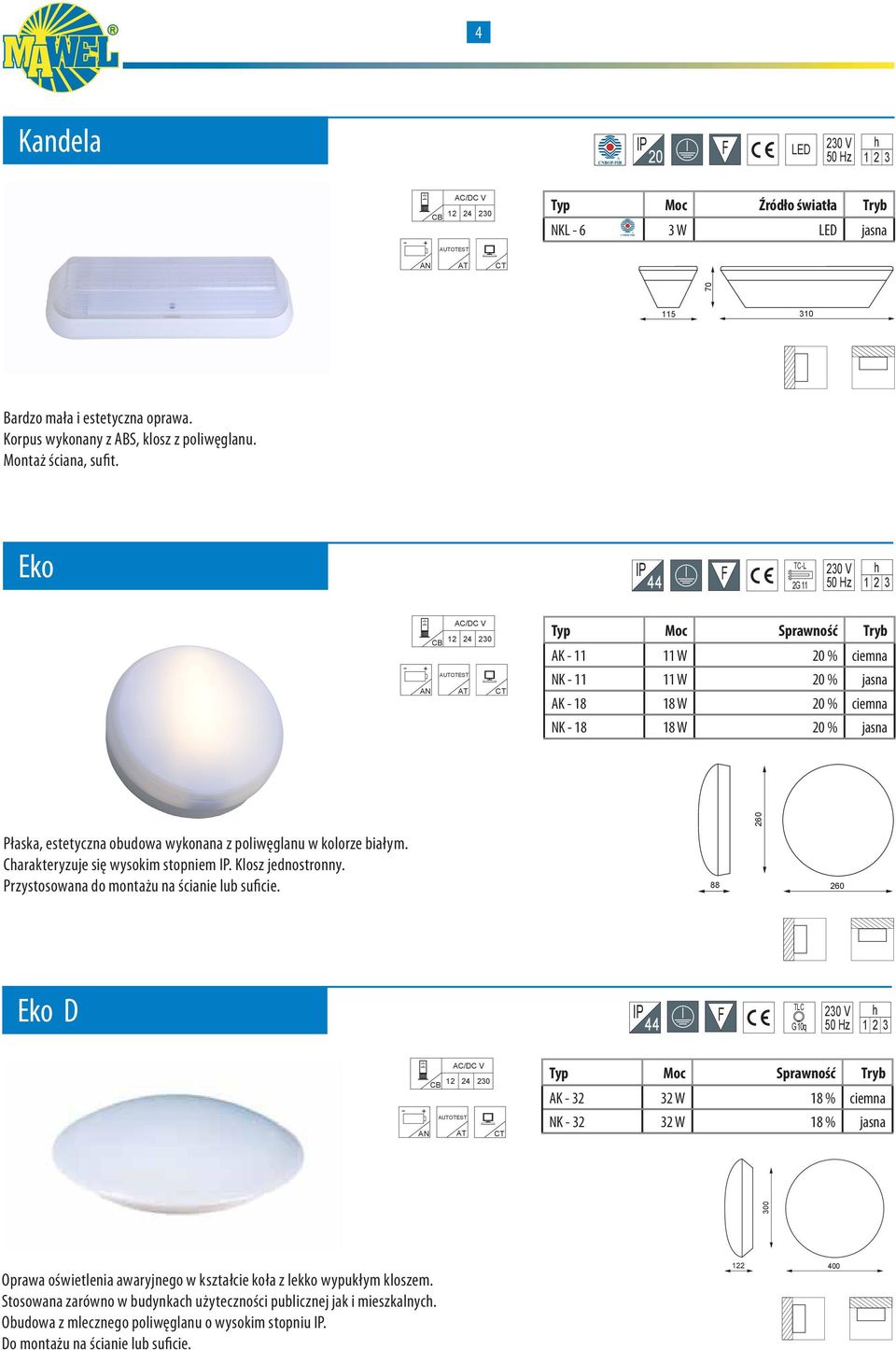

4 4 Kandela Źródło światła NKL W Bardzo mała i estetyczna oprawa. Korpus wykonany z ABS, klosz z poliwęglanu. Montaż ściana, sufit. Eko 44 Sprawność AK W % ciemna NK W % AK W % ciemna NK W % 260 Płaska, estetyczna obudowa wykonana z poliwęglanu w kolorze białym. Carakteryzuje się wysokim stopniem. Klosz jednostronny. Przystosowana do montażu na ścianie lub suficie Eko D 44 TLC G 10q Sprawność AK W 18 % ciemna NK W 18 % Oprawa oświetlenia awaryjnego w kształcie koła z lekko wypukłym kloszem. Stosowana zarówno w budynkac użyteczności publicznej jak i mieszkalnyc. Obudowa z mlecznego poliwęglanu o wysokim stopniu. Do montażu na ścianie lub suficie

5 5 Start 44 Rozpoznawanie znaku AS - 8 H 8 W 26 m ciemna NS - 8 H 8 W 26 m Obudowa z tworzywa poliwęglanowego (PC). Możliwość umieszczenia znaku ewakuacyjnego na kloszu. Oprawa uniwersalna, przystosowana do montażu na suficie lub ścianie. Start D 44 Rozpoznawanie znaku AS - 8 D 8 W ciemna NS - 8 D 8 W Obudowa z tworzywa poliwęglanowego (PC). Możliwość umieszczania znaku ewakuacyjnego na kloszu. Znak widoczny dwustronnie. Oprawa do montażu na suficie Vandeco z czujnikiem rucu 44 Czujnik rucu AH x 9 W Nie ciemna NH x 9W Nie NK - 18 V 2 x 9W Tak 300 Podstawa wykonana z tworzywa sztucznego, oprawa wandaloodporna. Oprawa do montażu na ścianie i suficie. Właściwości czujnika rucu: częstotliwość pracy 5,8Gz natomiast strefa działania posiada minimalny okrąg o średnicy 3m a, maksymalny okrąg o średnicy 10m. Kąt detekcji rucu 360 z kątem otwarcia 160. Czas załączenia oświetlenia od 8s do 12minut - płynna regulacja

6 6 Nova Rozpoznawanie znaku AD - 18 N 8 W ciemna ND - 18 N 8 W NDL - 18 N 170 Oprawa w formie kinkietu, wykonana w metalowej obudowie. Standardowo malowana proszkowo na kolor biały. Znak ewakuacyjny umieszczony na szybie (plexa). Oprawa przeznaczona do montażu na ścianie Portal exit 54 Sprawność AP W 25 % ciemna NP W 25 % AS W 25 % ciemna NS W 25 % Płaska, estetyczna obudowa wykonana z poliwęglanu w kolorze białym. Carakteryzuje się wysokim stopniem. Klosz jednostronny, przystosowany do umieszczenia znaku ewakuacyjnego. Przystosowana do montażu na ścianie lub suficie HERMA oprawa ermetyczna 65 T 8 G 13 Źródło światła[w] Wymiary długość/ szerokość/wys.[mm] AWH-118(14) 1x18(14) 660/80/90 AWN-218(14) 2x18(28) 660/128/90 AWH-136(28) 1x36(28) 1270/80/90 AWH-236(28) 2x36(28) 1270/80/90 AWH-158(49) 1x58(49) 1560/80/90 AWH-258(49) 2x58(49) 1560/128/90 Oprawa ermetyczna wyposażona w moduł oświetlenia awaryjnego. Podstawa wykonana z tworzywa sztucznego, klosz wykonany z poliwęglanu. Oprawa estetyczna i odporna na działania zewnętrzne. Zastosowanie oświetlanie pomieszczeń narażonyc na działanie kurzu i wilgoci. Montaż ściana, sufit.

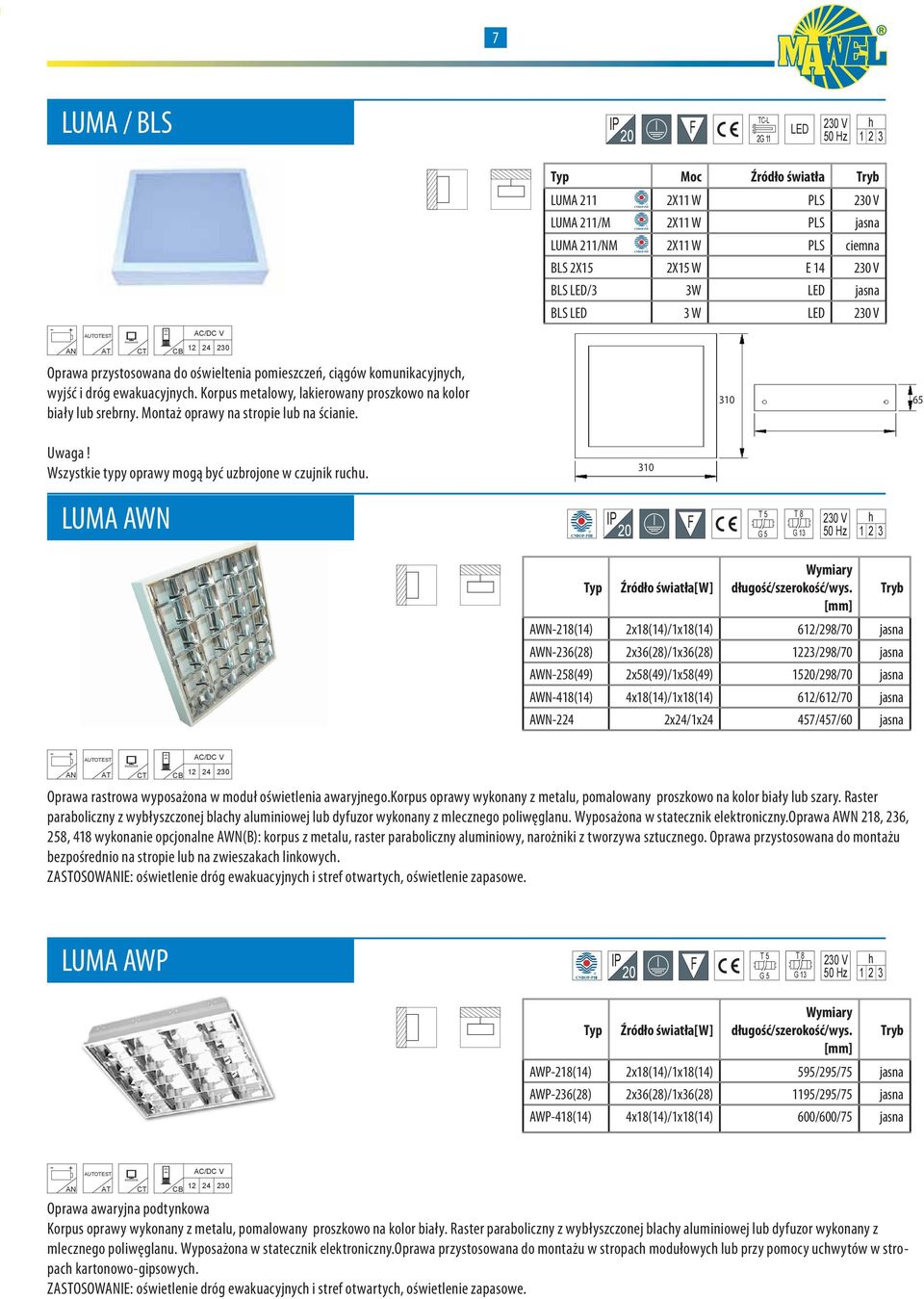

7 7 LUMA / BLS Źródło światła LUMA 211 2X11 W PLS LUMA 211/M 2X11 W PLS LUMA 211/NM 2X11 W PLS ciemna BLS 2X15 2X15 W E 14 BLS /3 3W BLS 3 W Oprawa przystosowana do oświeltenia pomieszczeń, ciągów komunikacyjnyc, wyjść i dróg ewakuacyjnyc. Korpus metalowy, lakierowany proszkowo na kolor biały lub srebrny. Montaż oprawy na stropie lub na ścianie Uwaga! Wszystkie typy oprawy mogą być uzbrojone w czujnik rucu. 310 LUMA AWN T8 G Źródło światła[w] Wymiary długość/szerokość/wys. [mm] AWN-218(14) 2x18(14)/1x18(14) 612/298/70 AWN-236(28) 2x36(28)/1x36(28) 1223/298/70 AWN-258(49) 2x58(49)/1x58(49) 15/298/70 AWN-418(14) 4x18(14)/1x18(14) 612/612/70 AWN-224 2x24/1x24 457/457/60 Oprawa rastrowa wyposażona w moduł oświetlenia awaryjnego.korpus oprawy wykonany z metalu, pomalowany proszkowo na kolor biały lub szary. Raster paraboliczny z wybłyszczonej blacy aluminiowej lub dyfuzor wykonany z mlecznego poliwęglanu. Wyposażona w statecznik elektroniczny.oprawa AWN 218, 236, 258, 418 wykonanie opcjonalne AWN(B): korpus z metalu, raster paraboliczny aluminiowy, narożniki z tworzywa sztucznego. Oprawa przystosowana do montażu bezpośrednio na stropie lub na zwieszakac linkowyc. ZASTOSOWIE: oświetlenie dróg ewakuacyjnyc i stref otwartyc, oświetlenie zapasowe. LUMA AWP T8 G Źródło światła[w] Wymiary długość/szerokość/wys. [mm] AWP-218(14) 2x18(14)/1x18(14) 595/295/75 AWP-236(28) 2x36(28)/1x36(28) 1195/295/75 AWP-418(14) 4x18(14)/1x18(14) 600/600/75 Oprawa awaryjna podtynkowa Korpus oprawy wykonany z metalu, pomalowany proszkowo na kolor biały. Raster paraboliczny z wybłyszczonej blacy aluminiowej lub dyfuzor wykonany z mlecznego poliwęglanu. Wyposażona w statecznik elektroniczny.oprawa przystosowana do montażu w stropac modułowyc lub przy pomocy ucwytów w stropac kartonowo-gipsowyc. ZASTOSOWIE: oświetlenie dróg ewakuacyjnyc i stref otwartyc, oświetlenie zapasowe.

8 8 Moduł autonomiczny typ SE KVG EVG T8 G 13 TLC 2D G 10q Sprawność M III N 6 W - 18 W 30 % - % M IV N 18 W - 58 W % - 12 % 2 x 18 W 30 % - 15 % M IV N Do awaryjnego zasilania czteropinowyc świetlówek o mocy od 6W do 80W. Składa się z układu elektronicznego i pakietu akumulatorów NiCd HT. Współpracuje ze statecznikami konwencjonalnymi i elektronicznymi. Moduł z autotestem typ 42 KVG EVG T8 G 13 TLC 2D G 10q Sprawność M III N / 6 W - 18 W 30 % - % M IV N / 18 W - 58 W % - 12 % M IV 2 / 2 x 18 W 30 % - 15 % Do awaryjnego zasilania autonomicznyc opraw świetlówkowyc. Wyposażony w samotestujący układ elektroniczny, który kontroluje obwody: zasilania sieciowego 230V, napięcia akumulatora w trakcie ładowania i pracy awaryjnej, świecenia świetlówki przy pracy awaryjnej, przetwornicy awaryjnego zasilania świetlówki z akumulatora. 42 Automatyczne testy sprawności oprawy wykonywane są co 7 dni a testy akumulatora co 180 dni. Wyniki testu sygnalizowane są przez kontrolki. Moduł autonomiczny typ L KVG EVG T8 G 13 TLC 2D G 10q Sprawność M III N - 18 L 6 W - 18 W 30 % - % M IV N - 58 L 18 W - 58 W % - 12 % M IV N - 58 LS 18 W - 80 W 30 % - 12 % Do awaryjnego zasilania autonomicznyc opraw świetlówkowyc. Moduł L carakteryzuje się bardzo małymi gabarytami, może współpracować z akumulatorami wodorkowymi, posiada elektroniczny zasilacz

9 9 Moduł alogenowy typ H Sprawność Wymiary M IV N - 35 H 6 W - 35 W 80 % 151x65x94mm M IV N - 50 H 35W - 50W 80 % 151x98x94mm Do awaryjnego zasilania autonomicznyc opraw wyposażonyc w alogenowe źródło światła o mocy do 50W (12V). Moduł H wyposażony jest w akumulatory kwasowo-ołowiowe. 42 Oprawy samocodowe OS EVG Napięcie Montaż OS - 24 / 8 8 W 24 V pojazd OS - 24 / W 24 V pojazd OS - 12 / 8 8 W 12 V pojazd OS - 12 / W 12 V pojazd Obudowa OS 13 W 58 Oprawa samocodowa odporna na wstrząsy, zasilana napięciem 24V lub 12V. Obudowa wykonana z blacy aluminiowej, klosz z polistyrenu. Zastosowanie do oświetlenia wnętrz autobusów, wagonów, samocodów ciężarowyc oraz w mikrobusac. Występuje opcjonalnie z wbudowanym wyłącznikiem Obudowa OS 8 W Zespoły elektroniczne EVG Napięcie Montaż PE - 24 / 8 8 W 24 V pojazd PE - 24 / W 24 V pojazd PE - 12 / 8 8 W 12 V pojazd PE - 12 / W 12 V pojazd Obudowa płytki wykonana z blacy aluminiowej. Zastosowanie znalazły w oprawac samocodowyc jak i oświetleniowyc. Zespoły stosuje się w oprawac które będą podłączone pod bezpieczne napięcie. Wymiary płytki: Wymiary obudowy:

10 10 Systemy centralnego monitorowania opraw. Centralne baterie. System zasilania grupowego System z uwagi na poziom bezpieczeństwa oraz wymagany cel ocrony łączy w sposób idealny zalety zdecentralizowanego systemu oświetlenia oprawami autonomicznymi z dużym komfortem użytkowania systemów centralnej baterii. System zapewnia zarówno zasilanie opraw ewakuacyjnyc jak i podświetlanyc znaków ewakuacyjnyc napięciem podczas pracy sieciowej, awaryjnej jak i autonomiczne testowanie systemu oraz indywidualnie każdej oprawy awaryjnej. System z własną baterią może zasilać oprawy tylko w obrębie jednej strefy pożarowej. Dzięki temu uniknąć można kosztownyc instalacji okablowania oraz podnieść poziom bezpieczeństwa. System posiada opcje umożliwiającą trzy tryby pracy opraw na tym samym obwodzie tj. praca w gotowości, praca ciągła oraz praca przełączalna. System zasilania oświetlenia awaryjnego napięciem 2V DC z automatycznym testowaniem sprawności systemu oraz podłączonyc opraw bez dodatkowyc przewodów komunikacyjnyc. System centralnej baterii. Systemy centralnej baterii, oferowane wspólnie z firmą KAUEL Gmb, przeznaczone są do zasilania sterowania i kontroli sprawności oświetlenia awaryjnego. Ic główna funkcja, tj. zasilanie oświetlenia awaryjnego niezależnie od sytuacji na obiekcie realizowana jest przy zastosowaniu dwóc źródeł zasilającyc. Podstawowe zasilanie stanowi zawsze elektryczna sieć publiczna. System korzysta z tego źródła przez większą część czasu pracy zasilając obwody oświetlenia awaryjnego podczas normalnego trybu pracy jak i w sytuacjac awaryjnyc. Drugie niezależne źródło zasilania, będące źródłem zapasowym, stanowi bateria akumulatorów. Bateria jest wykorzystywana w sytuacjac całkowityc wyłączeń zasilania sieciowego oraz przy wypełnianu przez system funkcji specjalnyc jak np. kontrola stanu sprawności opraw. System centralnego monitorowania opraw autonomicznyc Samodzielny system komunikacyjny EASICHECK 2 monitorujący oprawy awaryjne wyposażone w moduł adresowy. System współpracuje z oprawami świetlówkowymi, ledowymi, oraz modułami awaryjnymi w zakresie napiecia 2,4-7,2V. Zalety systemu: prosta budowa i instalacja, topologia linii komunikacyjnej pętla, z możliwością odgałęzień, przewód nieekranowany dwużyłowy, całkowita odporność na zakłócenia, automatyczne wyszukiwanie adresów, każdy panej może monitorować do 0 adresów, w sieci może pracować do 63 paneli nadzorowanyc z jednego PC, pełna kontrola opraw z poziomu centrali, współpraca ze wszystkimi źródłami światła owymi i świetlówkowymi, automatyczny dziennik zdarzeń, ekran dotykowy.
