1 SYSTEM To najlepszy w swojej klasie system zbudowany dla Ciebie. Wypełnia rynkową lukę w zakresie nośników informacji wizualnej i oznakowań bezpieczeństwa. Systemowe pierścienie mocujące umieszczone w zależności od potrzeb na śrubie, wkręcie lub kołku montażowym umożliwiają funkcjonalne i estetyczne zastosowanie w różnych konfiguracjach przestrzennych. 8

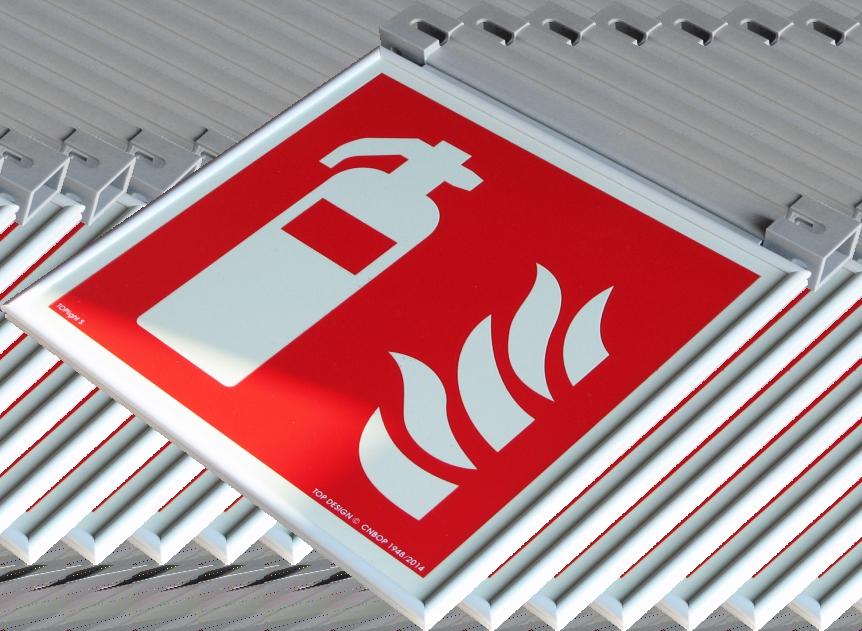

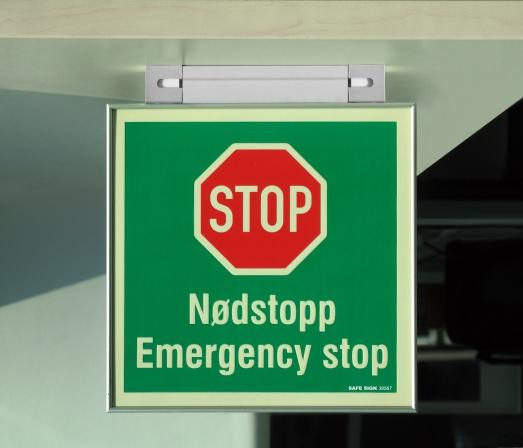

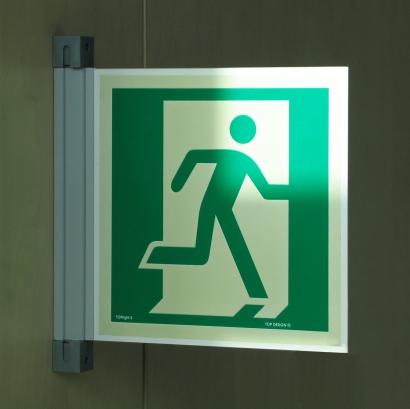

2 System Montaż do różnych podłoży W zależności od miejsca instalacji i przeznaczenia znaku dokonujemy wyboru typu oznakowania i sposobu jego zamocowania do podłoża - umieszczenia w przestrzeni (na ścianie, płycie gipsowo-kartonowej, drewnie, blasze, profilach metalowych itp..) 10 Znak w obramowaniu z anodowanego aluminium zamocowany semaforowo do blaszanego podłoża przy zastosowaniu systemowego pierścienia mocującego w różnych konfiguracjach przestrzennych.

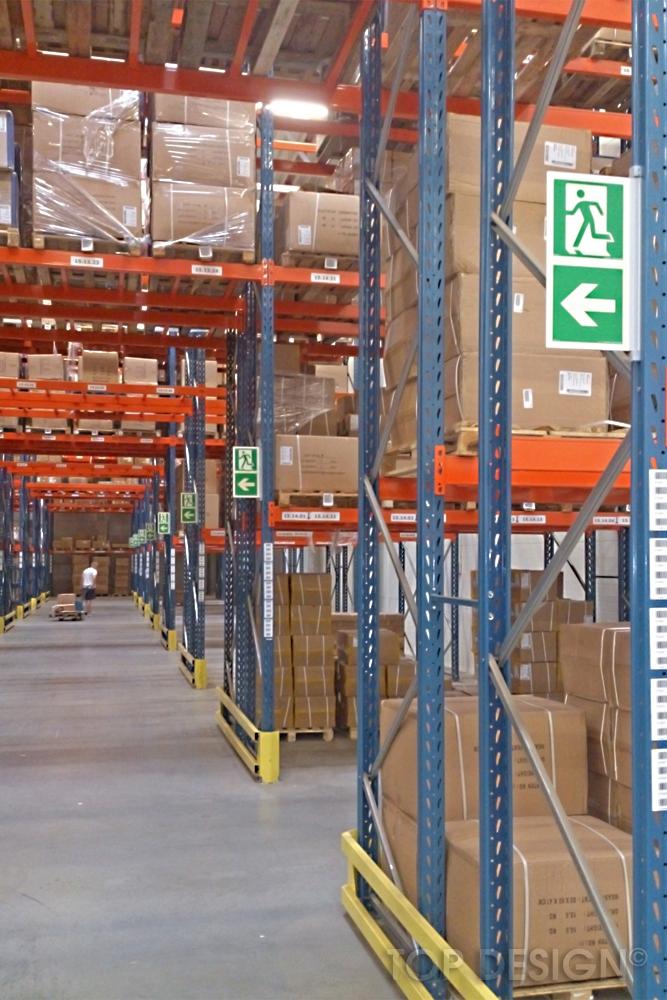

3 System Montaż do metalowych konstrukcji W związku z rozwojem wielkopowierzchniowych przestrzeni magazynowych wysokiego składowania zachodzi pilna potrzeba wyposażenia konstrukcji regałów magazynowych w systemowe oznakowania, piktogramy i inne nośniki informacji wizualnej z uwzględnieniem specyfiki miejsca (przemieszczające się wózki widłowe, transportery i inny sprzęt mechaniczno-transportowy). System umożliwia instalację i łatwy montaż odpowiednio dobranych systemowych nośników informacji na istniejących konstrukcjach bez szczególnych zabiegów dostosowujących. Przykład zastosowania w wielkoprzestrzennej hali magazynowej wysokiego składowania. 12

4 Konfiguracje przestrzenne podstropowa semaforowa stojąca wisząca feretron informacyjny tabliczka zmiennej informacji znak luxor znak elastyczny obramowanie naścienna wersje rodzajowe systemu zastosowanie funkcjonalne 16 Wersje rodzajowe obramowanie znak elastyczny luxor

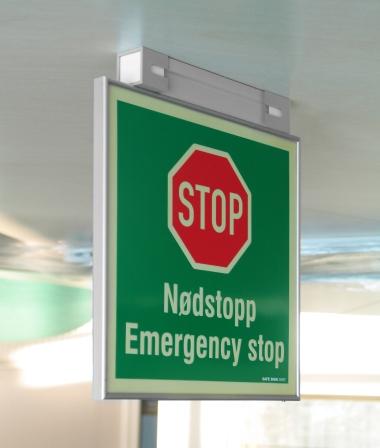

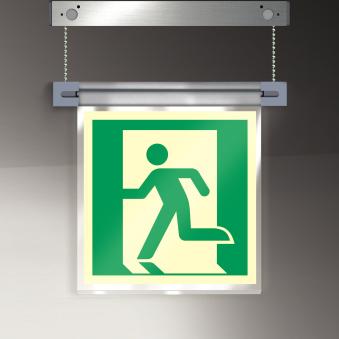

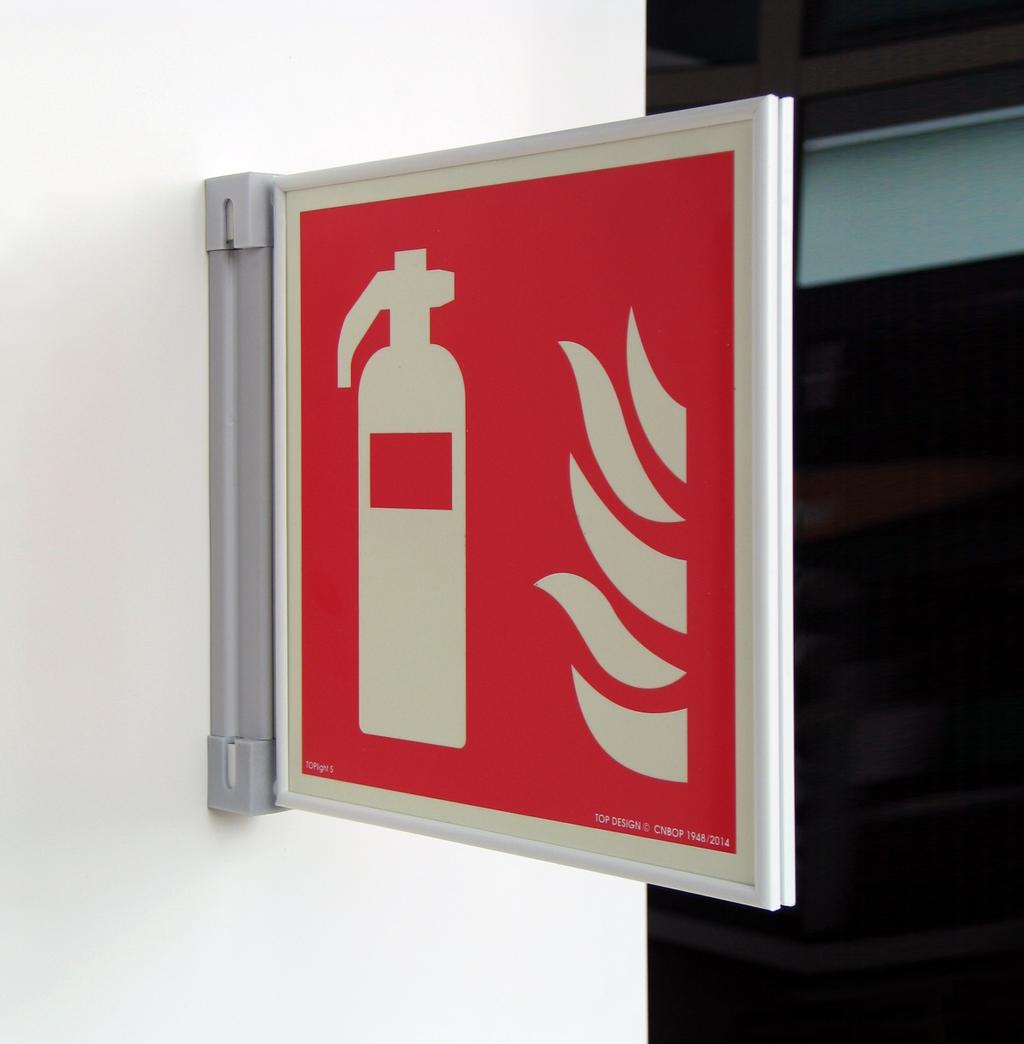

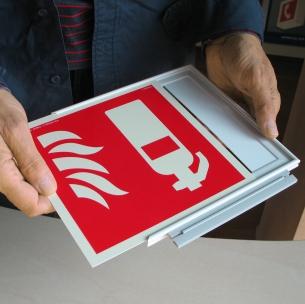

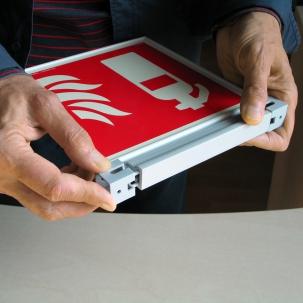

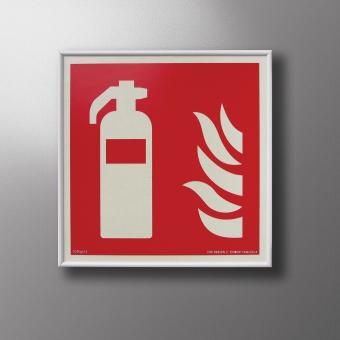

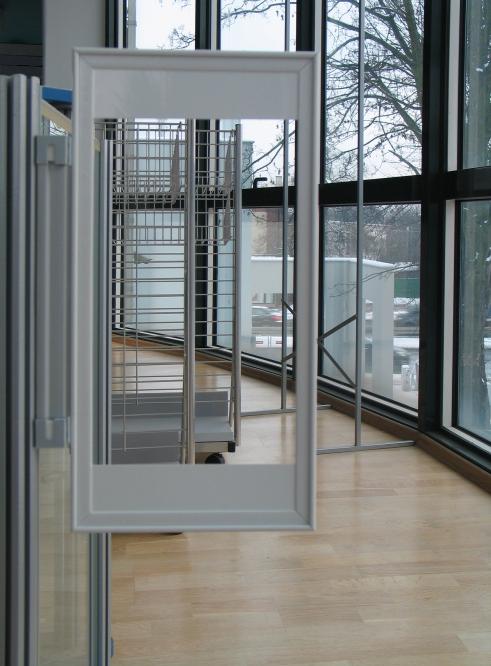

5 OBOWANIE Zastosowanie funkcjonalne 1 Obramowanie naścienne Wkład wymienny w ramce mocowanej do podłoża przy użyciu pianki samoprzylepnej lub kołków mocujących. Obramowanie wykonane w wersjach z uszlachetnionego tworzywa lub anodowanego aluminium. 2 Obramowanie semaforowe 4 Obramowanie podwieszane Wkład wymienny w ramce dwustronnej podwieszonej systemowo do stropu przy użyciu linek lub łańcuszka metalowego bądź z uszlachetnionego tworzywa. Obramowanie podstropowe Wkład wymienny w ramce dwustronnej umieszczonej w systemowym zamocowaniu do podłoża. Obramowanie wykonane w wersjach z uszlachetnionego tworzywa lub anodowanego aluminium Obramowanie stojące 19

6 Obramowanie wymiary Znak w ramce jednostronnej lub dwustronnej B1 BH C1 CE D1 DE CB DN 20 Format 100 x x x x x x x x 245

7 ZNAK ELASTYCZNY Zastosowanie funkcjonalne 1 Znak elastyczny naścienny 3 Znak wymienny jednostronny umieszczony w systemowym zamocowaniu do podłoża. 2 Znak elastyczny podstropowy Znak elastyczny semaforowy 4 Znak elastyczny podwieszany Znak wymienny dwustronny lub jednostronny podwieszony systemowo do stropu przy użyciu linek lub łańcuszka metalowego bądź z uszlachetnionego tworzywa. Znak wymienny dwustronny lub jednostronny umieszczony w systemowym zamocowaniu do podłoża. 5 Znak elastyczny stojący 22 23

8 ZNAK LUXOR Zastosowanie funkcjonalne 1 Znak luxor naścienny 3 Znak wymienny jednostronny wykonany ze szkła akrylowego umieszczony w systemowym zamocowaniu do podłoża. 2 Alternatywa użycia znaku luxor z zamocowaniem na metalowych dystansach do podłoża pokazana na stronie 28 4 Znak luxor podstropowy 5 Znak wymienny dwustronny lub jednostronny wykonany ze szkła akrylowego umieszczony w systemowym zamocowaniu do podłoża. 26 Znak luxor semaforowy Znak luxor podwieszany Znak wymienny dwustronny lub jednostronny podwieszony systemowo do stropu przy użyciu linek lub łańcuszka metalowego bądź z uszlachetnionego tworzywa. Znak luxor stojący 27

9 ZNAK PODŒWIETLANY Znak podświetlany z zasilaniem w miejscu instalacji to znak LUXOR umieszczony na systemowym module mocującym. Znak ten występuje w wersji znaku podświetlanego z fotoluminescencyjnym podtrzymaniem w sytuacji ustania podświetlania - zaniku zasilania sieciowego (patrz opis str. 46, 54). 30

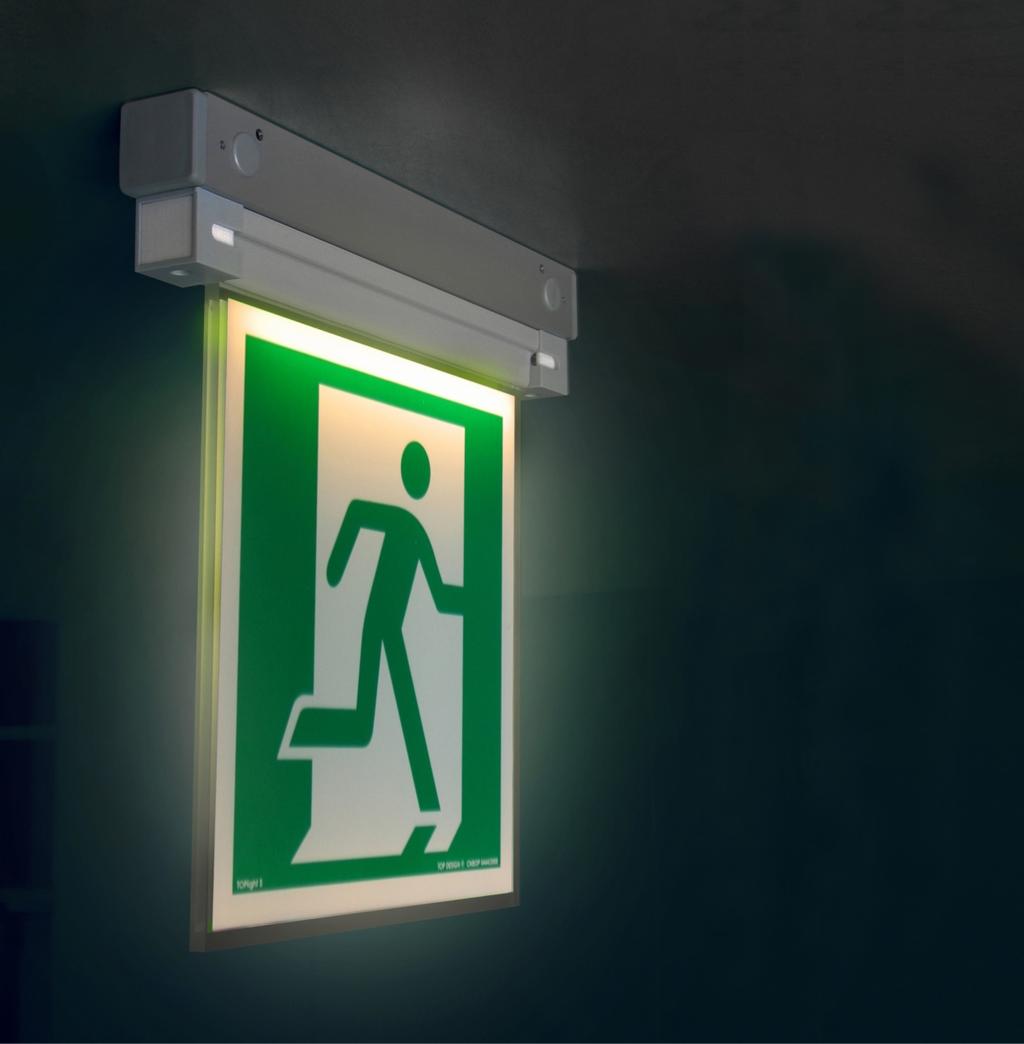

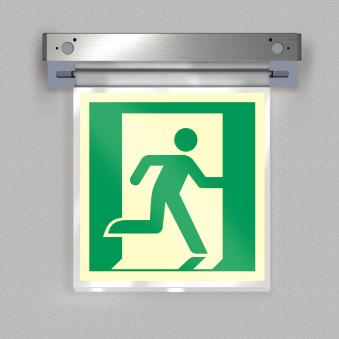

10 Systemowe zamocowanie naścienne znaku podświetlanego LUXOR z podtrzymaniem fotoluminescencyjnym - funkcja dzień. Systemowe zamocowanie naścienne znaku podświetlanego LUXOR z podtrzymaniem fotoluminescencyjnym - funkcja noc. 32

11 Konfiguracje przestrzenne podstropowa semaforowa stojąca wisząca listwa podświetlająca panel znak podświetlany podświetlany naścienna wersje rodzajowe ekspozycji świetlnej systemu podpłaszczyznowa przypodłogowa schodowa Zastosowanie funkcjonalne luxor podświetlany 38 Użycie modułu mocującego z wkładem zasilającym w miejscu instalacji

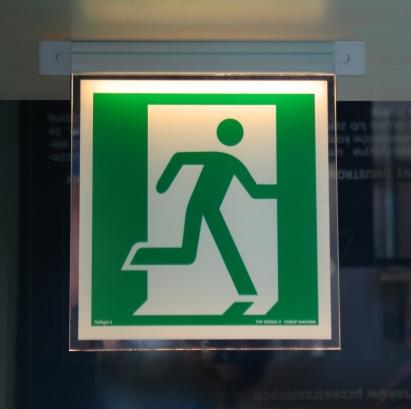

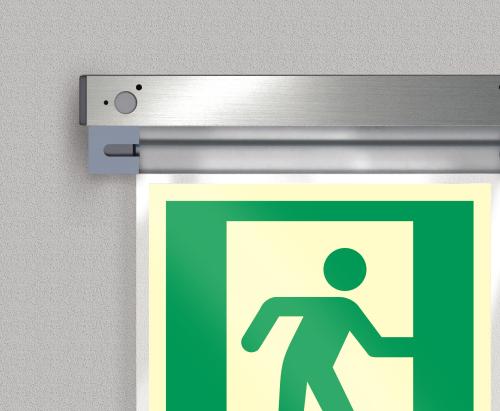

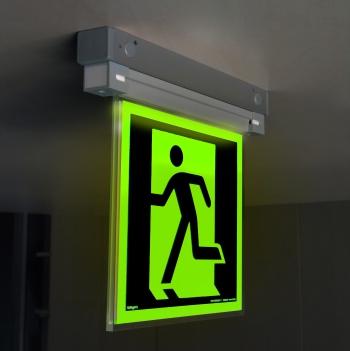

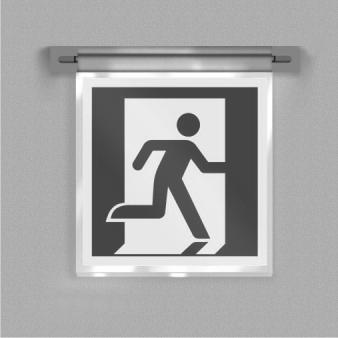

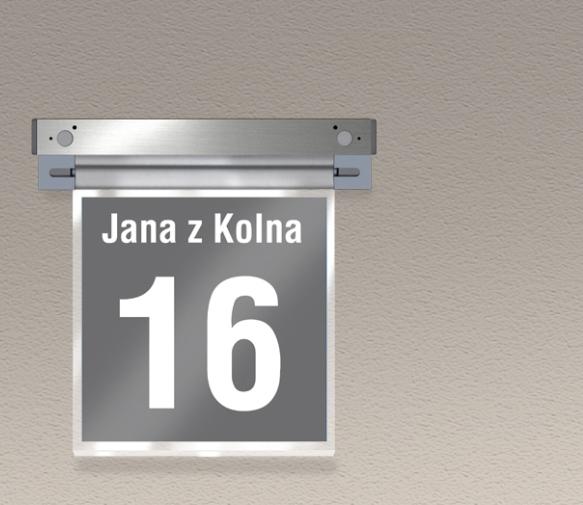

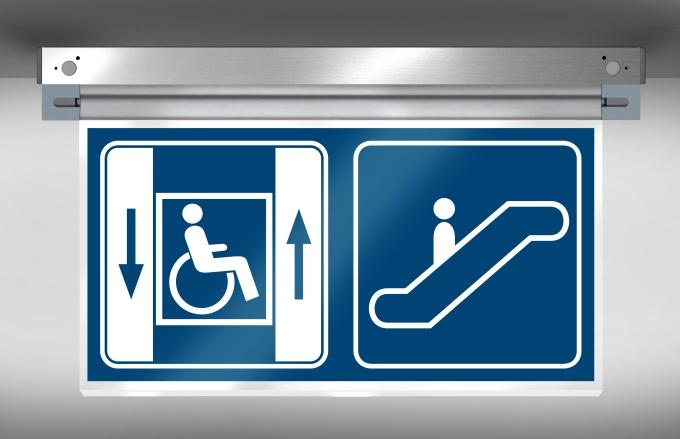

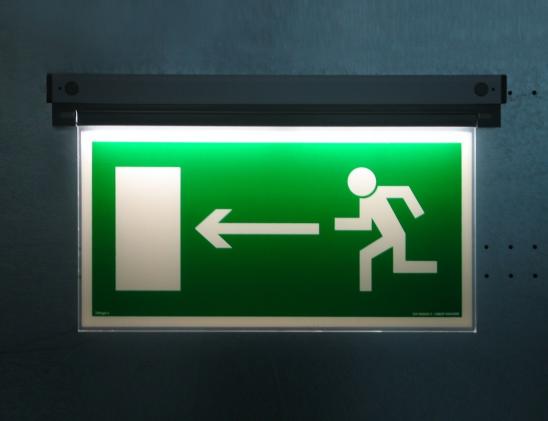

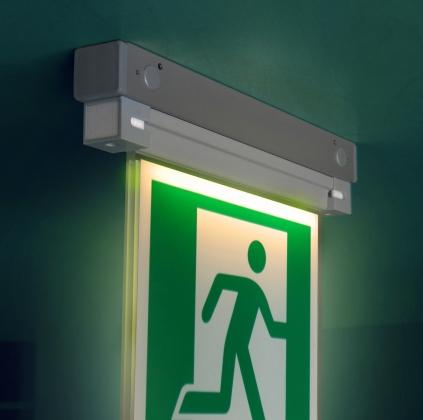

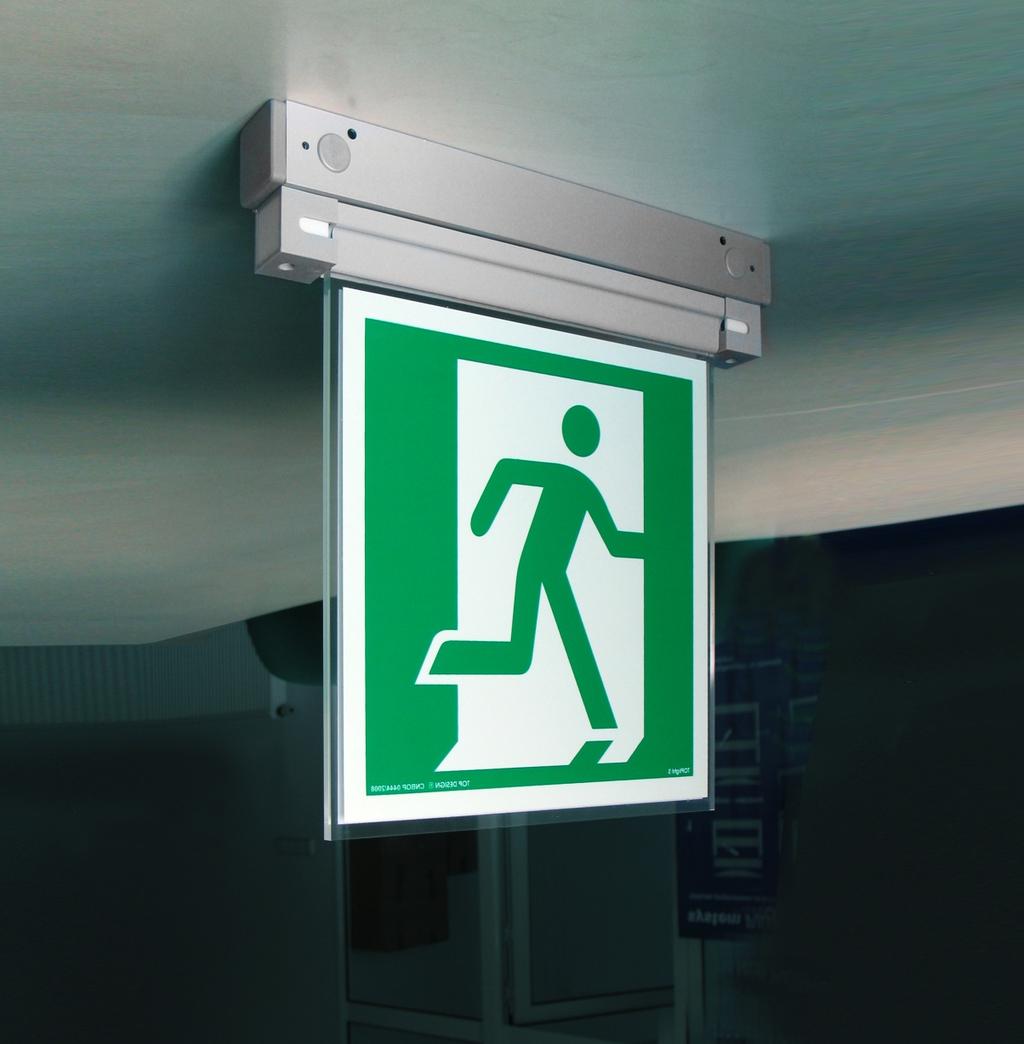

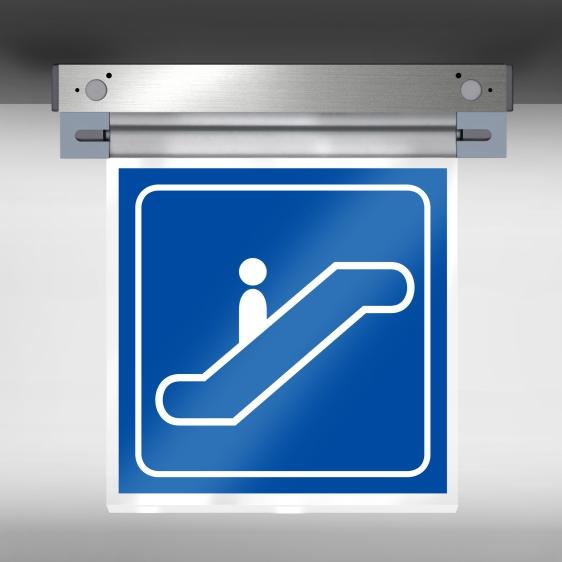

12 ZNAK LUXOR (podświetlany) Zastosowanie funkcjonalne 1 Znak podświetlany naścienny Znak wymienny, jednostronny wykonany z poliwęglanu umieszczony w systemowym zamocowaniu do modułu mocującego oprawy Znak podświetlany podwieszany Znak wymienny, dwustronny lub jednostronny wykonany z poliwęglanu umieszczony w systemowym zamocowaniu podwieszonym do modułu mocującego na stropie przy łańcuszka metalowego bądź z uszlachetnionego tworzywa. Znak podświetlany podstropowy Znak wymienny, dwustronny lub jednostronny wykonany z poliwęglanu umieszczony w systemowym zamocowaniu do modułu mocującego oprawy. Znak podświetlany semaforowy 5 Znak podświetlany stojący 40 41

13 Znak podświetlany - wymiary Znak jednostronny lub dwustronny D1 DE F1 Format 200 x x x 400 Płyta znaku wykonana z poliwęglanu gr. 6 mm. ZNAK PODSWIETLANY OPRAWY AWARYJNE 42

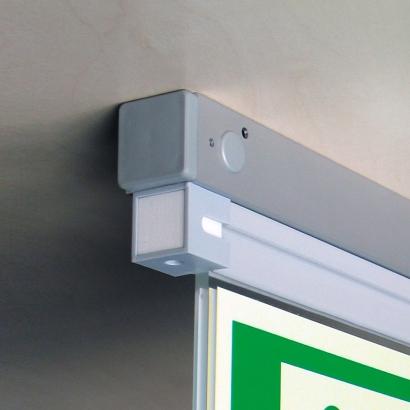

14 PIKTOR ZNAK PODŚWIETLANY LALed 2ZN FUNKCJA AWARYJNA Oprawa oświetlenia awaryjnego w postaci podświetlonego znaku bezpieczeństwa z podtrzymaniem fotoluminescencyjnym przeznaczona do oznakowania dróg ewakuacyjnych wyjść awaryjnych w celu zapewnienia bezpiecznej ewakuacji. Zapewnia doskonałe podświetlenie odpowiedniego znaku bezpieczeństwa również po zaniku zasilania sieciowego wykorzystując w tym celu wewnętrzne źródło zasilania. Czas rozpoznawalności znaku bezpieczeństwa (czytelności) po zaniku jakiegokolwiek źródła zasilania podstawowego (sieciowego lub z wewnętrznej baterii) został dodatkowo wydłużony poprzez wykorzystanie innowacyjnej funkcji tzw. podtrzymania fotoluminescencyjnego (porównaj opis na str. 46) Powierzchnia znaku: 200 x x x 400 Rozpoznawalność w odległości: Ogólna instrukcja montażu systemowego opraw patrz str Typ opraw - SA (sieciowo - awaryjne) IP20 F Znak fotoluminescencyjny 230 V 50 Hz Moduł mocujący Technologia LED TEST LED Wkład elektroniczny 60 C 40 m (przy wielkości znaku 200 x 200 lub 200 x 400) 80 m (przy wielkości znaku 400 x 400) 40m 80m 2h 3h Listwa świetlna Uchwyt
