-2- ABC projektanta Galmet Sp. z o.o. Sp. K. ul Raciborska Głubczyce solary@galmet.com.

Transkrypt

1

2 Spis treści 1. Informacje wstępne Wstęp teoretyczny Zasada działania systemu słonecznego Budowa kolektora płaskiego Budowa kolektora próżniowego Usytuowanie kolektorów Kolektory płaskie Kolektor KSG0 Premium Kolektor KSG6 Premium Kolektor KSG PT Kolektor KSG PT Zestawy montażowe Kolektory płaskie Kolektory próżniowe Regulatory solarne Akcesoria solarne Grupa pompowa Naczynie wyrównawcze solarne Komplet przyłączeniowy Płyn solarny (glikol) Wymienniki spiralne Typ SGW(S) l Typ SGW(S) SLIM l Wymienniki biwalentne Typ SGW(S)B l Typ SGW(S)B SLIM l Typ SGW(S)B MAXI PLUS l Typ SGW(S)M l Zbiorniki kombinowane Typ SG(K) z wężownicą dolna Typ SG(K) z wężownicą górną Typ SG(K) z dwiema wężownicami Zbiorniki buforowe Typ SG(B)W00-00 l. z jedną wężownicą spiralną Typ SG(B)W l. z dwoma wężownicami spiralnymi Tabele doboru

3 1. Informacje wstępne Kolektory słoneczne służą do odbioru energii cieplnej promieniowania słonecznego i przekazywania jej poprzez tzw. czynnik grzewczy i wymiennik ciepła znajdujący się w zbiorniku akumulacyjnym do ogrzania wody użytkowej. Kolektory mogą być używane przez cały rok. Posiadamy rodzaje kolektorów słonecznych płaskie i próżniowe, kolektory płaskie są dostępne w wersjach wielkościowych, natomiast kolektory próżniowe są kolektorami typu heat pipe Wstęp teoretyczny Ilość energii promieniowania słonecznego docierającej od słońca w jednostce czasu na jednostkę powierzchni ustawionej prostopadle do padającego promieniowania na górnej granicy atmosfery, przy średniej odległości słońce ziemia (ok mln km), określono jako stałą słoneczną. Wartość stałej słonecznej wynosi 167 W*m -. Zmienia się ona w ciągu roku w granicach ±,4% zależnie od odległości Ziemi od Słońca. Rys. 1. Roczne nasłonecznienie w Polsce Jednak do ziemi dociera mniejsza ilość energii dzieje się tak dlatego że promienie słoneczne zostają rozproszone w warstwach atmosfery i w efekcie do ziemi docierają trzy główne rodzaje promieniowania: Promieniowanie bezpośrednie są to promienie pochodzące bezpośrednio od słońca Promieniowanie rozproszone są to promienie powstałe w skutek wielokrotnego załamania w warstwach atmosfery Promieniowanie odbite - powstałe w skutek odbicia od różnego rodzaju powierzchni --

4 Rys.. Rozkład strat w atmosferze Średnie roczne nasłonecznie Polski mieści się w przedziale KWh/rok Tak więc realna wartość energii która dociera na ziemie jest równa: 1000W/m przy idealnie bezchmurnym niebie w ciepły letni dzień W/m przy lekko zachmurzonym niebie 00 W/m przy całkowicie zachmurzonym niebie 1.. Zasada działania systemu słonecznego Na kolektor umieszczony w polu działania promieni słonecznych padają promienie cieplne, które zostają pochłonięte przez absorber i następnie dzięki dużej przewodności cieplnej energia zgromadzona w absorberze zostaje przekazana do czynnika roboczego (glikol). Czynnik roboczy krąży w obiegu zamkniętym pomiędzy kolektorem, a wymiennikiem w zasobniku i przekazuje energie zgromadzoną w kolektorze do zasobnika naszej wody użytkowej. Cykl ten nadzoruje różnicowy regulator solarny, działa on na zasadzie, że porównuje temperaturę glikolu na kolektorze solarnym oraz w zasobniku ciepłej wody. Jeżeli ta różnica temperatur jest wystarczająco duża, wówczas sterownik włącza pompy obiegowej i wymiana ciepła pomiędzy układem solarnym, a naszym zasobnikiem. Galmet posiada w swojej ofercie kolektory w układzie podwojonej harfy. -4-4

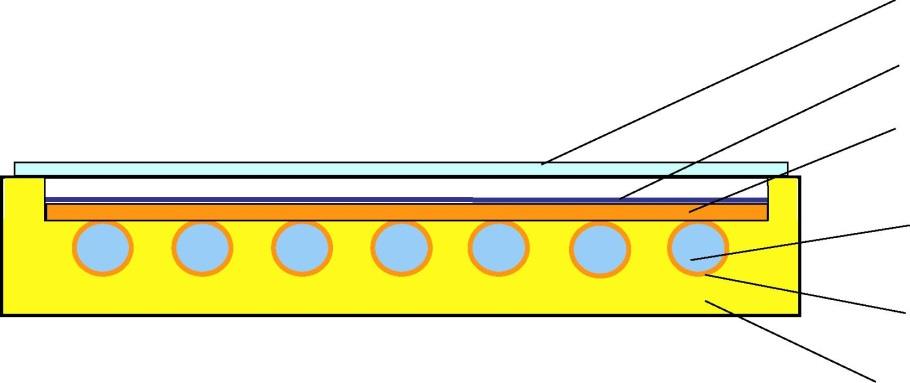

5 Powierzchnia brutto (A) kolektora określana jest na podstawie wymiarów zewnętrznych (długość x szerokość) Powierzchnia absorbera (B) to powierzchnia eksponowana absorbera (bez uwzględnienia ewentualnych zakładek. W przypadku absorberów wypukłych, w kształcie walca określa całkowitą powierzchnię absorbera. Powierzchnia apertury (powierzchnia czynna) (C) to powierzchnia absorbera na którą pada promieniowanie świetlne Rys.. Rodzaje powierzchni kolektora słonecznego 1.. Budowa kolektora płaskiego Na rysunku przedstawiono schemat płaskiego kolektora solarnego w przekroju poprzecznym. Najważniejszym elementem jest absorber w postaci płyty metalowe (Cu lub Al) pokryte tzw. powłoką selektywną. Nowoczesne powłoki charakteryzują się wysoką wartością współczynnika absorpcji (0,9 do 0,95) oraz niską wartością współczynnika emisji (ok. 0,05). Zapewnia to dużą wartość energii zaabsorbowane i minimalną energii wypromieniowanej. Z płytą absorber połączony jest metodą lutowania lub zgrzewania rury, którym przepływa czynnik grzewczy pobierający ciepło z absorbera i przekazujący je następnie ogrzewanemu medium w zasobniku. Obudowa kolektora jest konstrukcją w postaci ramy zamkniętej od spodu dennicą lub jednorodnej wanny. Obudowa jest jednocześnie elementem nośnym i powinna się odznaczać odpowiednią sztywnością, szczelnością, wytrzymałością i odpornością na działanie czynników atmosferycznych. Wykonuje się ją najczęściej z aluminium, stali nierdzewnej lub tworzyw kompozytowych. Szyba solarna Warstwa selektywna Płyta absorbera Czynnik roboczy Rura absorbera Rys. 4. Przekrój poprzeczny kolektora płaskiego Izolacja cieplna Aby zminimalizować straty ciepła przez przewodzenie, spód i boczne powierzchnie absorbera otoczone są warstwą izolacji termicznej. Ze strony przedniej osłonę stanowi szyba wykonana najczęściej ze specjalnego szkła solarnego charakteryzującego się dużą przepuszczalnością promieniowania i wytrzymałością na uderzenia. Warstwa powietrza między absorberem a szybą działa jako izolator cieplny minimalizując straty ciepła przez konwekcję i przewodzenie. -5-5

6 1.4 Budowa kolektora próżniowego W szklanej rurce pomiędzy osłonami ze szkła znajduje się miedziana rurka w której zamknięty jest czynnik chemiczny parujący już w temperaturze 5 stopni Celsjusza. Dzięki tej właściwości kolektory próżniowe zyskują przewagę nad płaskimi gdyż w okresach przejściowych tj. jesień i wiosna skutecznie ogrzewają wodę oraz wspomagają C.O..Czynnik chemiczny zamknięty w miedzianej rurce podczas ogrzewania zaczyna parować i przedostaje się do kondensatora. W kondensatorze następuje skroplenie czynnika i jednoczesne przekazanie energii do krążącego w obiegu zamkniętym glikolu. Ochłodzony czynnik chemiczny spływa do dolnej części rurki i cykl się powtarza. Rys. 5. Budowa szklanej rury kolektora próżniowego typu Heat-Pipe 1.5 Usytuowanie kolektorów a) nachylenie kolektora Kąt nachylenia kolektora określa się w przybliżeniu jako: α = φ ± 15 ; gdzie φ oznacza szerokość geograficzną. Dla obszaru Polski szerokość geograficzna φ wynosi 49-55, zatem kąt ten powinien wynosić 4-70, przy czym wartość mniejsza jest zalecana dla instalacji użytkowanych latem (od 0 ), a większa dla instalacji użytkowanych zimą (60 ). Instalacje całoroczne powinny mieć kąt nachylenia zbliżony do Rys. 6. Kąt nachylenia w zależności od rozmieszczenia kolektorów słonecznych -6-6

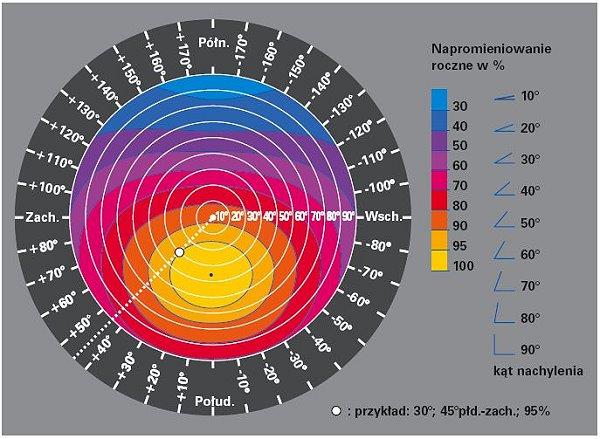

7 b) ukierunkowanie kolektora Kolektory powinny być skierowane na południe, choć dopuszcza się w praktyce ich odchylenie nawet do 45 na wschód lub zachód, nie ma to znaczącego wpływu na uzysk energetyczny (zmniejszy się on o ok. 5%). Dwudziestostopniowe nachylenie nie ma, w miesiącach letnich, praktycznie żadnego wpływu na efektywność pracy instalacji. Rys. 7. Diagram sprawności kolektora słonecznego c) zacienienie kolektora Nie jest zalecane aby na przestrzeni między południowym-wschodem a poludniowymzachodem występowały jakiekolwiek obiekty, które mogę przekroczyć linię odchyloną o 0 od linii poziomu dolnej części kolektora (tj. na poniższym rysunku). Należy jednak pamiętąć, że za kilka lat wysokość niektórych obiektów np. drzew może ulec znaczącym zmianom. Rys. 8. Zacienienie kolektora przez obiekt np. drzewo, inny budynek -7-7

8 Problem zacieniania może również wystąpić przy większej ilości rzędów kolektorów zamontowanych np. na dachu płaskim. Żeby tego uniknąć, można skorzystać z poniższego wzoru lub tabeli, dzięki której wyznaczymy optymalny odstęp między rzędami. Rys. 9. Zacienienie kolektora przez kolektor )) D - odstęp między rzędami L- wysokość kolektora - kąt padania promieni słonecznych β - kąt nachylenia kolektora 66,5 - stała wartość kąta dla półkuli północnej kąt = 66,5 - szerokość geograficzna północna lokalizacji np. Warszawa leży na 5, czyli =66,5-5 =14,5 Przykład )) )) Tabela 1. Optymalny odstęp między rzędami w zależności od kąta nachylenia kolektora α Odstęp między rzędami L [mm] α Odstęp między rzędami L [mm] α Odstęp między rzędami L [mm] KSG0 KSG6 PT15,0 KSG0 KSG6 PT15,0 KSG0 KSG6 PT15,0 Warszaw Zakopane Gdańsk

9 Sprawność ƞ Moc wyjściowa kolektora [W]. Kolektory płaskie.1 Kolektor KSG0 Premium Tabela. Parametry kolektora KSG0 Premium Parametr KSG0 Premium Powierzchnia czynna [m²] 1,86 Powierzchnia całkowita [m²],0 Długość [mm] 007 Szerokość [mm] 1006 Grubość [mm] 85 Waga (bez cieczy) [kg] 40 Pojemność cieczy [l] 1,8 Przyłącze [mm] Maksymalne ciśnienie [bar] 10 Ciśnienie robocze [bar] 1,5 Opór przepływu [mbar] 1,8 Pokrycie absorbera Warstwa absorbera Warstwa Sunselect Współczynnik absorbcji [%] 95 Szyba Izolacja miedź pryzmatyczna Wełna mineralna RockWool Temperatura stagnacji [ C] 08 Sprawności apertury/absorbera η o 0,761 0,70 Liniowy współczynnik przenikania ciepła apertury/absorbera a 1 [W/(m *K)] Kwadratowy współczynnik przenikania ciepła apertury/absorbera a [W/(m *K )] Obudowa 4,04,817 0,010 0,010 aluminium 0,8 0, ,6 0, ,4 0, 0, 0, Różnica temperatur ΔT [K] Różnica temperatur ΔT [K] Wykres 1. Charakterystyka sprawność oraz mocy funkcji różnicy temperatur dla kolektora KSG0 Premium -9-9

10 Sprawność ƞ Moc wyjściowa kolektora [W]. Kolektor KSG6 Premium Tabela. Parametry kolektora KSG6 Premium Parametr KSG6 Premium Powierzchnia czynna [m²],455 Powierzchnia całkowita [m²],64 Długość [mm] 56 Szerokość [mm] 110 Grubość [mm] 84 Waga (bez cieczy) [kg] 4 Pojemność cieczy [l], Przyłącze [mm] Maksymalne ciśnienie [bar] 10 Ciśnienie robocze [bar] 1,5 Opór przepływu [mbar] 1,8 Pokrycie absorbera Warstwa absorbera Warstwa Sunselect Współczynnik absorbcji [%] 95 Szyba Izolacja miedź pryzmatyczna Wełna mineralna RockWool Temperatura stagnacji [ C] 08 Sprawności apertury/absorbera η o 0,798 0,80 Liniowy współczynnik przenikania ciepła apertury/absorbera a 1 [W/(m *K)] Kwadratowy współczynnik przenikania ciepła apertury/absorbera a [W/(m *K )] Obudowa,688,708 0,019 0,019 aluminium 0,9 0,8 0, ,6 0, ,4 0, 0, 0, Różnica temperatur ΔT [K] Różnica temperatur ΔT [K] Wykres. Charakterystyka sprawność oraz mocy funkcji różnicy temperatur dla kolektora KSG6 Premium

11 Sprawność ƞ Moc wyjściowa kolektora [W]. Kolektor KSG PT15 Tabela 4. Parametry kolektora KSG PT15 Parametr KSG PT15 Powierzchnia absorbera (netto) [m²] 1,0 Powierzchnia czynna (apertury) [m²] 1,407 Powierzchnia całkowita (brutto) [m²],50 Długość [mm] 1975 Szerokość [mm] 1190 Waga (bez cieczy) [kg] 49,6 Pojemność cieczy [l] 1, Przyłącze [mm] Pokrycie kolektora Hartowana szklana rura Grubość rury [mm] 1,5 Pokrycie absorbera SS-CU-ALN/AIN Współczynnik absorbcji [%] 95 Maksymalne ciśnienie [bar] 6 Max. przepływ [l/m²h] 00 Temperatura stagnacji [ C] 80 Sprawności apertury/absorbera η o 0,697 0,795 Liniowy współczynnik przenikania ciepła apertury/absorbera a 1 [W/(m *K)] 1,696 1,985 Kwadratowy współczynnik przenikania ciepła apertury/absorbera a [W/(m *K )] 0,0099 0,0117 0,8 0,7 0,6 0, ,4 0, 0, 0, Różnica temperatur ΔT [K] Różnica temperatur ΔT [K] Wykres. Charakterystyka sprawność oraz mocy funkcji różnicy temperatur dla kolektora KSG PT

12 Sprawność ƞ Moc wyjściowa kolektora [W].4 Kolektor KSG PT0 Tabela 5. Parametry kolektora KSG PT0 Parametr KSG PT0 Powierzchnia absorbera (netto) [m²] 1,60 Powierzchnia czynna (apertury) [m²] 1,876 Powierzchnia całkowita (brutto) [m²],10 Długość [mm] 1900 Szerokość [mm] 1670 Waga (bez cieczy) [kg] 64,4 Pojemność cieczy [l] 1,5 Przyłącze [mm] Pokrycie kolektora Hartowana szklana rura Grubość rury [mm] 1,5 Pokrycie absorbera SS-CU-ALN/AIN Współczynnik absorbcji [%] 95 Maksymalne ciśnienie [bar] 6 Max. przepływ [l/m²h] 00 Temperatura stagnacji [ C] 80 Sprawności apertury/absorbera η o 0,697 0,795 Liniowy współczynnik przenikania ciepła apertury/absorbera a 1 [W/(m *K)] 1,696 1,985 Kwadratowy współczynnik przenikania ciepła apertury/absorbera a [W/(m *K )] 0,0099 0,0117 0,8 0,7 0,6 0,5 0,4 0, 0, , Różnica temperatur ΔT [K] Różnica temperatur ΔT [K] Wykres 4. Charakterystyka sprawność oraz mocy funkcji różnicy temperatur dla kolektora KSG PT0-1- 1

13 . Zestawy montażowe.1. Kolektory płaskie Poniższy rysunek przedstawia prawidłowy montaż zestaw do dachu skośnego pokrytego dachówką dla kolektora płaskiego KSG0 Premium oraz KSG6 Premium. A Szczegół A Krokiew dachu Szczegół B B Rys. 10. Przykład mocowania kolektorów płaskich na dachu skośnym pokrytym dachówką Tabela 6. Elementy zestawu montażowego na dachu skośnym pokrytym dachówką Ilość kolektorów KSG0 Premium / KSG6 Premium Element zestawu Profil dwurowkowy x 108cm / 10cm x 15cm / 40cm x 5cm / 60cm x 44cm / 480cm x 540cm / 600cm Uchwyt Hak zabezpieczający Blaszka mocująca Wkręt do drewna 8mm Śruba M10, podkładka, nakrętka Śruba M8, podkładka, nakrętka

14 Poniższy rysunek przedstawia prawidłowy montaż zestaw do dachu skośnego pokrytego blachą, papą gontem dla kolektora płaskiego KSG0 Premium oraz KSG6 Premium. Pokrycie dachu gont, papa, lub blacha A KOLEKTOR PŁASKI Szczegół A Krokiew dachu Rys. 11. Przykład mocowania kolektorów płaskich na dachu skośnym pokrytym blachą, gontem lub papą Tabela 7. Elementy zestawu montażowego na dachu skośnym pokrytym blachą, gontem lub papą Ilość kolektorów KSG0 Premium / KSG6 Premium Element zestawu Profil dwurowkowy Hak zabezpieczający x 108cm / 10cm x 15cm / 40cm x 5cm / 60cm x 44cm / 480cm x 540cm / 600cm Blaszka mocująca Śruba dokrokwiowa 10x00 Śruba M10, podkładka, nakrętka Śruba M8, podkładka, nakrętka

15 Poniższy rysunek przedstawia prawidłowy montaż zestaw do dachu płaskiego dla kolektora płaskiego KSG0 Premium oraz KSG6 Premium. W zależności od pokrycia dachu istnieje możliwość domówienia odpowiedni śrub (uchwytów). W standardzie jest to wkręt do drewna 8mm umożliwiający przymocowanie stelażu do np. fundamentu betonowego. Za pomocą tego zestawu montażowego można równie przymocować kolektory do ściany budynku. Szczegół A KOLEKTOR PŁASKI Szczegół B A B Rys. 1. Przykład mocowania kolektorów płaskich na dachu płaskim Tabela 8. Elementy zestawu montażowego na dachu skośnym pokrytym blachą, gontem lub papą Ilość kolektorów KSG0 Premium / KSG6 Premium Element zestawu Profil dwurowkowy x 108cm / 10cm x 15cm / 40cm x 5cm / 60cm x 44cm / 480cm x 540cm / 600cm Trójkąt Hak zabezpieczający Blaszka mocująca Wkręt do drewna 8mm z kołkiem Śruba M10, podkładka, nakrętka Śruba M8, podkładka, nakrętka Śruba dokrokwiowa 10x00 * *nie wchodzi w skład zestawu montażowego. W przypadku zapotrzebowania istnieje możliwość domówienia

16 .. Kolektory próżniowe KSG PT15 Rys. 1. Wymiary oraz części składowe zestawu montażowego dla kolektora próżniowego KSG PT15 - dach skośny pokryty dachówką Tabela 9. Dane kolektora KSG PT15 Model Szerokość głowicy [mm] Długość ramy [mm] Długość efektywna rury [mm] Szerokość belki dolnej [mm] Wysokość z konstrukcją wsporczą [mm/ ] Długość z konstrukcją wsporczą [mm] Głębokość [mm] KSG PT / Oznaczenie Element Ilość (A.) Głowica kolektora 1 (B.) Hak montażowy 4 (C.) Podkładka dociskowa 4 (D.) Wspornik rury próżniowej 15 (E.) Pasta termoprzewodząca 1 (F.) Belka wzdłużna (G.) Wkręt do drewna 4 (H.) Belka poprzeczna 1 (J.) Śruba montażowa 1 (K.) Podkładka montażowa 4 (M.) Rura próżniowa 15 Rys. 14. Elementy składowe kolektora KSG PT

17 KSG PT0 Rys. 15. Wymiary oraz części składowe zestawu montażowego dla kolektora próżniowego KSG PT0 - dach skośny pokryty dachówką Tabela 10. Dane kolektora KSG PT0 Model Szerokość głowicy [mm] Długość ramy [mm] Długość efektywna rury [mm] Szerokość belki dolnej [mm] Wysokość z konstrukcją wsporczą [mm/ ] Długość z konstrukcją wsporczą [mm] Głębokość [mm] KSG PT / Oznaczenie Element Ilość (A.) Głowica kolektora 1 (B.) Hak montażowy 4 (C.) Podkładka dociskowa 4 (D.) Wspornik rury próżniowej 0 (E.) Pasta termoprzewodząca 1 (F.) Belka wzdłużna (G.) Wkręt do drewna 4 (H.) Belka poprzeczna 1 (J.) Śruba montażowa 1 (K.) Podkładka montażowa 4 (M.) Rura próżniowa 0 Rys. 16. Elementy składowe kolektora KSG PT

18 4. Regulatory solarne Tabela 11. Funkcje sterowników solarnych Funkcja STDC MTDC Smart GT Sol Funkcja urlopowa / Schładzanie rewersyjne tak tak tak Funkcja termostatu tak tak nie Zabezpieczenie przeciw mrozowe tak tak tak Funkcja schładzania tak tak tak Funkcja Anty-Legionella tak tak nie Ciepłomierz tak tak nie Kontrola obrotów pompy tak tak tak Kalibracja czujników tak tak tak Ilość obsługiwanych schematów Ilość wejść czujnika temperatury 4 Ilość wyjść (przekaźników) 1 Rodzaj czujników temperatury PT1000 PT1000 PT1000 Port USB nie nie tak Port karty Micro SD nie nie tak Tabela 1. Charakterystyka rezystancji w funkcji temperatury dla czujników PT1000 C Ω Schematy hydrauliczne Legenda Pompa obiegowa Zawór regulujący Wymiennik ciepła Zawór -drożny c.o. System chłodzenia Dodatkowe źródło Czujnik temperatury Dodatkowe źródło np. kocioł na paliwo stałe, pompa ciepła itp. Kolektor słoneczny Basen Rys.17. Legenda schematów hydraulicznych

19 Czujniki S S S S S1 S1 Sieć 0V AC R N L N R1 N Czujniki S S S S S1 S1 Sieć 0V AC R N L N R1 N 1 1 Zasilanie 0V AC Termostat Zasilanie 0V AC Rys. 18. Solary z zasobnikiem (schemat 1) Rys. 19. Solary + temostat (programator) (schemat ) Czujniki S S S S S1 S1 Sieć 0V AC R N L N R1 N Czujniki S S S S S1 S1 Sieć 0V AC R N L N R1 N 1 1 Zasilanie 0V AC Zasilanie 0V AC Rys. 0. Solar z bypass`em (schemat ) Rys. 1. Solar z obiegiem grzewczym (schemat 4)

20 Czujniki S S S S S1 S1 Sieć 0V AC R N L N R1 N Czujniki S S S S S1 S1 Sieć 0V AC R N L N R1 N 1 1 Zasilanie 0V AC Zasilanie 0V AC Rys.. Solar z zasobnikiem z dwiema strefami Rys.. Solar z wymiennikiem ciepła (schemat 6) ładowania (schemat 5) Czujniki S S S S S1 S1 Sieć 0V AC R N L N R1 N Czujniki S S S S S1 S1 Sieć 0V AC R N L N R1 N 1 1 Zasilanie 0V AC Zasilanie 0V AC Rys. 4. Wschód-zachód z zaworem Rys. 5. Wschód-zachód z dwoma pompami klapowym (schemat 7) obiegowymi (schemat 8) -0-0

21 Czujniki S S S S S1 S1 Sieć 0V AC R N L N R1 N 1 Zasilanie 0V AC Rys. 6. Solar z dwoma zasobnikami przełączanie zaworem -drożnym klapowym (schemat 9) Czujniki S S S S S1 S1 Sieć 0V AC R N L N R1 N 1 Zasilanie 0V AC -1-1

22 Rys. 7. Solar z dwoma zasobnikami sterowanie dwoma pompami obiegowymi (schemat 10) Czujniki Sieć 0V AC S S S S S1 S1 R N L N R1 N 1 Zasilanie 0V AC Rys. 8. Solar z dwoma zasobnikami ładowanie szeregowe (schemat 11) Czujniki S S S S S1 S1 Sieć 0V AC R N L N R1 N Czujniki S S S S S1 S1 Sieć 0V AC R N L N R1 N 1 Czujnik 1 Zasilanie 0V AC Zasilanie 0V AC Rys. 9. Solar z basenem i wymiennikiem Rys. 0. Solar z zasobnikiem + system chłodzenia basenowym (schemat 1) (schemat 1) --

23 Czujniki S S S S S1 S1 Sieć 0V AC R N L N R1 N 1 Zasilanie 0V AC Rys. 1. Solar z zasobnikiem i basenem (schemat 14) Czujniki S S S S S1 S1 Sieć 0V AC R N L N R1 N Czujnik 1 Zasilanie 0V AC Rys.. Solar z zasobnikiem c.w.u. + chłodzenie przez c.o. (schemat 15) --

24 S S S S S1 S1 R N L N R1 N 1 Zasilanie 0V AC Rys.. Solar z zasobnikiem + chłodzenie szeregowe (schemat 16) Czujniki S S S S S1 S1 Sieć 0V AC R N L N R1 N Czujniki S S S S S1 S1 Sieć 0V AC R N L N R1 N Zasilanie 0V AC 1 Zasilanie 0V AC Kominek 1 Kominek Rys. 4. Zbiornik i kominek (schemat 17) Rys. 5. Solar z zasobnikiem i kominkiem (schemat 18) -4-4

25 Czujniki S S S S S1 S1 Sieć 0V AC R N L N R1 N Czujniki S S S S S1 S1 1 Zasilanie 0V AC Czujnik 1 Czujnik Sieć 0V AC R N L N R1 N Przepływowy podgrzewacz Zasilanie 0V AC Rys. 6. Solar z zasobnikiem i przepływowym podgrzewaczem (schemat 19) Rys. 7. Uniwersalny regulator różnicy temperatury ΔT oraz x ΔT (schemat 0 i 1) Czujniki S S S S S1 S1 Sieć 0V AC R N L N R1 N Czujniki S S S S S1 S1 Sieć 0V AC R N L N R1 N Czujnik 1 Czujnik Zasilanie 0V AC Zasilanie 0V AC 1 Rys. 8. Solar z basenem kąpielowym Rys. 9. Dodatkowe źródło zasilania (schemat ) (schemat ) -5-5

26 Czujniki S S S S S1 S1 Sieć 0V AC R N L N R1 N Czujniki S S S S S1 S1 Sieć 0V AC R N L N R1 N Czujnik Czujnik Zasilanie 0V AC Zasilanie 0V AC 1 1 Rys. 40. Przeładowanie zasobników (schemat 4) Rys. 41. Funkcja termostatu (schemat 5) Czujniki S S S S S1 S1 Sieć 0V AC R N L N R1 N Czujniki S S S S S1 S1 Sieć 0V AC R N L N R1 N Czujnik 1 Zasilanie 0V AC Zasilanie 0V AC 1 Rys. 4. Zawór regulujący (schemat 6) Rys. 4. Solar z zasobnikiem z strefami ładowania (schemat 7) -6-6

27 Czujniki S4 S4 S S S S S1 S1 Sieć 0V AC R N L N R1 N Czujniki S4 S4 S S S S S1 S1 Sieć 0V AC R N L N R1 N 1 1 Zasilanie 0V AC Zasilanie 0V AC 4 Dodatkowe źródło 4 Dodatkowe źródło Rys. 44. Solar z wymiennikiem ciepła Rys. 45. Solar z bypass`em + dodat. źródło + dodatkowe źródło (schemat 8) (schemat 9) Czujniki S4 S4 S S S S S1 S1 Sieć 0V AC R N L N R1 N 1 Zasilanie 0V AC Dodatkowe źródło 4 Rys. 46. Solar z zasobnikami pompy obiegowe + dodatkowe źródło (schemat 0) -7-7

28 Czujniki S4 S4 S S S S S1 S1 Sieć 0V AC R N L N R1 N 1 Zasilanie 0V AC Dodatkowe źródło 4 Rys. 47. Solar z dwoma zasobnikami ładowanie szeregowo + dodat. źródło (schemat 1) Czujniki S4 S4 S S S S S1 S1 Sieć 0V AC R N L N R1 N 1 4 Zasilanie 0V AC Dodatkowe źródło Rys. 48. Wschód-zachód pompy obiegowe +dodatkowe źródło (schemat ) -8-8

29 Tabela 1. Schematy hydrauliczne poszczególnych regulatorów solarnych Opis funkcji Nr schematu SDTC MTDC Smart GT Sol Solar z zasobnikiem 1 x x x Solar + temostat x x Solar z bypass`em x x Solar z obiegiem grzewczym 4 x Solar z zasobnikiem z dwiema strefami ładowania 5 x x Solar z wymiennikiem ciepła 6 x x Wschód-zachód z zaworem klapowym 7 x Wschód-zachód z pompami obiegowymi 8 x x Solar z dwoma zasobnikami przełączanie 9 x x zaworem -drożnym klapowym Solar z dwoma zasobnikami sterowanie dwoma 10 x x pompami obiegowymi Solar z dwoma zasobnikami ładowanie 11 x x szeregowe Solar z basenem i wymiennikiem 1 x x Solar z zasobnikiem + system chłodzenia 1 x Solar z zasobnikiem i basenem 14 x Solar z zasobnikiem c.w.u. + chłodzenie przez c.o. 15 x Solar z zasobnikiem + chłodzenie szeregowe 16 x Zbiornik i kominek 17 x x Solar z zasobnikiem i kominkiem 18 x Solar z zasobnikiem i przepływowym 19 x podgrzewaczem Uniwersalny regulator różnicy temperatury ΔT 0 x x Uniwersalny regulator różnicy temperatury x ΔT 1 x Solar z basenem kąpielowym x Dodatkowe źródło zasilania x Przeładowanie zasobników 4 x Funkcja termostatu 5 x Zawór regulujący 6 x Solar z zasobnikiem z strefami ładowania 7 x Solar z wymiennikiem ciepła + dod. źródło 8 x Solar z bypass`em + dodat. źródło 9 x Solar z zasobnikami pompy obiegowe + 0 x dodatkowe źródło Solar z dwoma zasobnikami ładowanie 1 x szeregowo + dodat. źródło Wschód-zachód pompy obiegowe +dodat. źródło x -9-9

30 5. Akcesoria solarne 5.1 Grupa pompowa Grupa dwudrogowa GT Grupa dwudrogowa GT Sol nr kat nr kat SOLAR 5-60 SOLAR Rys. 49. Budowa grup pompowych dwudrogowych W ofercie posiadamy również grupy pompowe: 1) z kompletem przyłączeniowym naczynia solarnego ¾ nr kat ) z pompą obiegową UPS 5-80 nr kat Zawór odcinający z termometrem Zawór zwrotny Separator powietrza 4 Pompa obiegowa 5 Zawór na rotametrze 6 Przepływomierz rotametr 7 Zawór bezpieczeństwa 8 Manometr 9 Naczynie przeponowe solarne (nie wchodzi w skład grupy pompowej) Rys. 50. Schemat grupy pompowej dwudrogowej -0-0

31 Charakterystyki oraz parametry pomp obiegowych dostępnych w grupach pompowych -1-1

32 5.. Naczynie wyrównawcze solarne maksymalne ciśnienie pracy: 10 bar ciśnienie wstępne:,5 bar temperatura pracy: -10 C +140 C membrana: EPDM HT (wymienna) Rys.51. Naczynia solarne Tabela 14. Dane naczyń solarnych Nr kat. Pojemność Model Typ Wysokość Średnica Przyłącze [l] [mm] [mm] SV18 Wiszący ¾ SV4 Wiszący ¾ SV5 Stojący ¾ SV50 Stojący ¾ SV80 Stojący SV100 Stojący SV150 Stojący SV00 Stojący SV00 Stojący

33 Obliczenie pojemności znamionowej naczynia solarnego V n ( Vv V zv )( p p e k p st e 1) V a - pojemność całkowita instalacji V v = Va 0,015 V = V a β ( litr (min. 1 β=0,07 dla czynnika TYFOCOR V k pojemność kolektora z liczba kolektorów p = p -0.5 dopuszczalne nadciśnienie końcowe e b p b ciśnienie otwarcia zaworu bezpieczeństwa p st = 1,5+0,1 h h wysokość statyczna instalacji Przykład V h 8metrów z kolektory V V V p p A k v e st 0litrów 1,8litra 0, ,45l 0 0,07,1l 6 0,5 5,5bar 1,5 0,1 8,bar ciśnienie wstępne poduszki gazowej Producent zaleca dobór naczynia solarnego z ok. 50% zapasem. Dla powyższego doboru wystarczy naczynie solarne 4 litry. 5. Komplet przyłączeniowy ( Vv V zvk )( pe 1) (1,1 1,8)(5,5 1) Vn 17, 6l p p 5,5, e st Komplet przyłączeniowy służy do połączenia między sobą kolektorów oraz umożliwia podłączenie rury (np. karbowanej nierdzewnej) między zbiornikiem, a kolektorem. Składa się z: - kolana, który z jednej strony ma gwint zewnętrzny ¾, a z drugiej złączkę zaciskową mm umożliwiające podłączenie np. rury karbowanej nierdzewnej do kolektora - czwórnika, który umożliwia tj. wyżej wymienione kolano podłączenie np. rury karbowanej nierdzewnej do kolektora, a dodatkowo ma wyjścia GW½, umożliwiające wkręcenie odpowietrznika oraz tuleje pod czujnik - odpowietrznika ręcznego GZ½ - tuleja pod czujnik GZ½ - dwuzłączka zaciskowa mm x mm (w kompletach przyłączeniowych dla lub więcej kolektorów) --

34 Rys. 5. Komplet przyłączeniowy dla kolektorów 5.4 Płyn solarny (glikol) Właściwości fizyczne i chemiczne płynu niezamarzającego Ergolid EKO -5 C Wodny roztwór glikolu propylenowego z dodatkami stabilizującymi i inhibitorami korozji. Tabela 15. Właściwości płynu solarnego Właściwość Wartość wygląd zielona ciecz jednorodna, przezroczysta bez osadów zapach słaby lub bez zapachu ph 7,5 9,5 (w 0 C) temperatura krzepnięcia (max) -5 C zakres temperatury wrzenia 106 C palność palny prężność par,6 (powietrze=1 przy 15-0 C) gęstość (minimalna) 1,041 g/cm³ ( w 0 C) rozpuszczalność woda całkowita inne rozpuszczalniki-alkohole alifatyczne, aldehydy, ketony, kwas octowy, pirydyna, węglowodory aromatyczne, etery lepkość 6,1 mm²/s ( w 0 C) -4-4

35 6. Wymienniki spiralne 6.1. Typ SGW(S) l. -5-5

36 -6-6

37 -7-7

38 -8-8

39 -9-9

40 -40-40

41 -41-41

42 *- miękka pianka poliuretanowa 100mm (rozbieralna) -4-4

43 -4-4

44 *- miękka pianka poliuretanowa 100mm (rozbieralna)

45 -45-45

46 *- miękka pianka poliuretanowa 100mm (rozbieralna)

47 6.. Typ SGW(S) SLIM l

48 -48-48

49 -49-49

50 -50-50

51 7. Wymienniki biwalentne 7.1. Typ SGW(S)B l

52 -5-5

53 -5-5

54 -54-54

55 -55-55

56 -56-56

57 -57-57

58 -58-58

59 *- miękka pianka poliuretanowa 100mm (rozbieralna)

60 -60-60

61 *- miękka pianka poliuretanowa 100mm (rozbieralna)

62 -6-6

63 *- miękka pianka poliuretanowa 100mm (rozbieralna) -6-6

64 7.. Typ SGW(S)B SLIM l

65 *- miękka pianka poliuretanowa 100mm (rozbieralna)

66 -66-66

67 *- miękka pianka poliuretanowa 100mm (rozbieralna)

68 7.. Typ SGW(S)B MAXI PLUS l

69 -69-69

70 -70-70
