q PRINT q COPY q SCAN PODRĘCZNIK OBSŁUGI ECOSYS M6030cdn q PRINT q COPY q SCAN q FAX ECOSYS M6530cdn

Transkrypt

1 q PRINT q COPY q SCAN ECOSYS M6030cdn q PRINT q COPY q SCAN q FAX ECOSYS M6530cdn PODRĘCZNIK OBSŁUGI

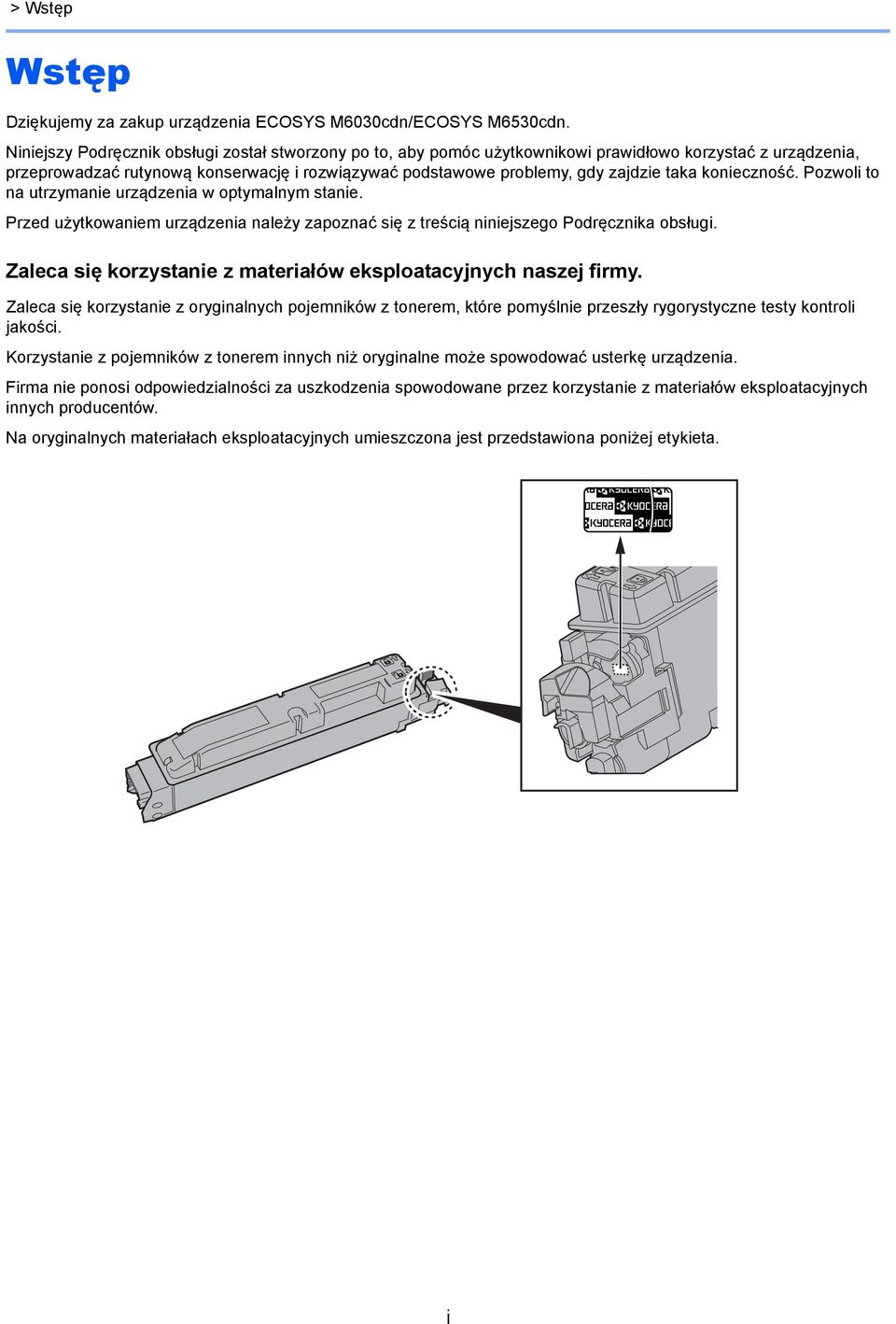

2 > Wstęp Wstęp Dziękujemy za zakup urządzenia ECOSYS M6030cdn/ECOSYS M6530cdn. Niniejszy Podręcznik obsługi został stworzony po to, aby pomóc użytkownikowi prawidłowo korzystać z urządzenia, przeprowadzać rutynową konserwację irozwiązywać podstawowe problemy, gdy zajdzie taka konieczność. Pozwoli to na utrzymanie urządzenia w optymalnym stanie. Przed użytkowaniem urządzenia należy zapoznać się ztreścią niniejszego Podręcznika obsługi. Zaleca się korzystanie z materiałów eksploatacyjnych naszej firmy. Zaleca się korzystanie z oryginalnych pojemników z tonerem, które pomyślnie przeszły rygorystyczne testy kontroli jakości. Korzystanie z pojemników z tonerem innych niż oryginalne może spowodować usterkę urządzenia. Firma nie ponosi odpowiedzialności za uszkodzenia spowodowane przez korzystanie z materiałów eksploatacyjnych innych producentów. Na oryginalnych materiałach eksploatacyjnych umieszczona jest przedstawiona poniżej etykieta. i

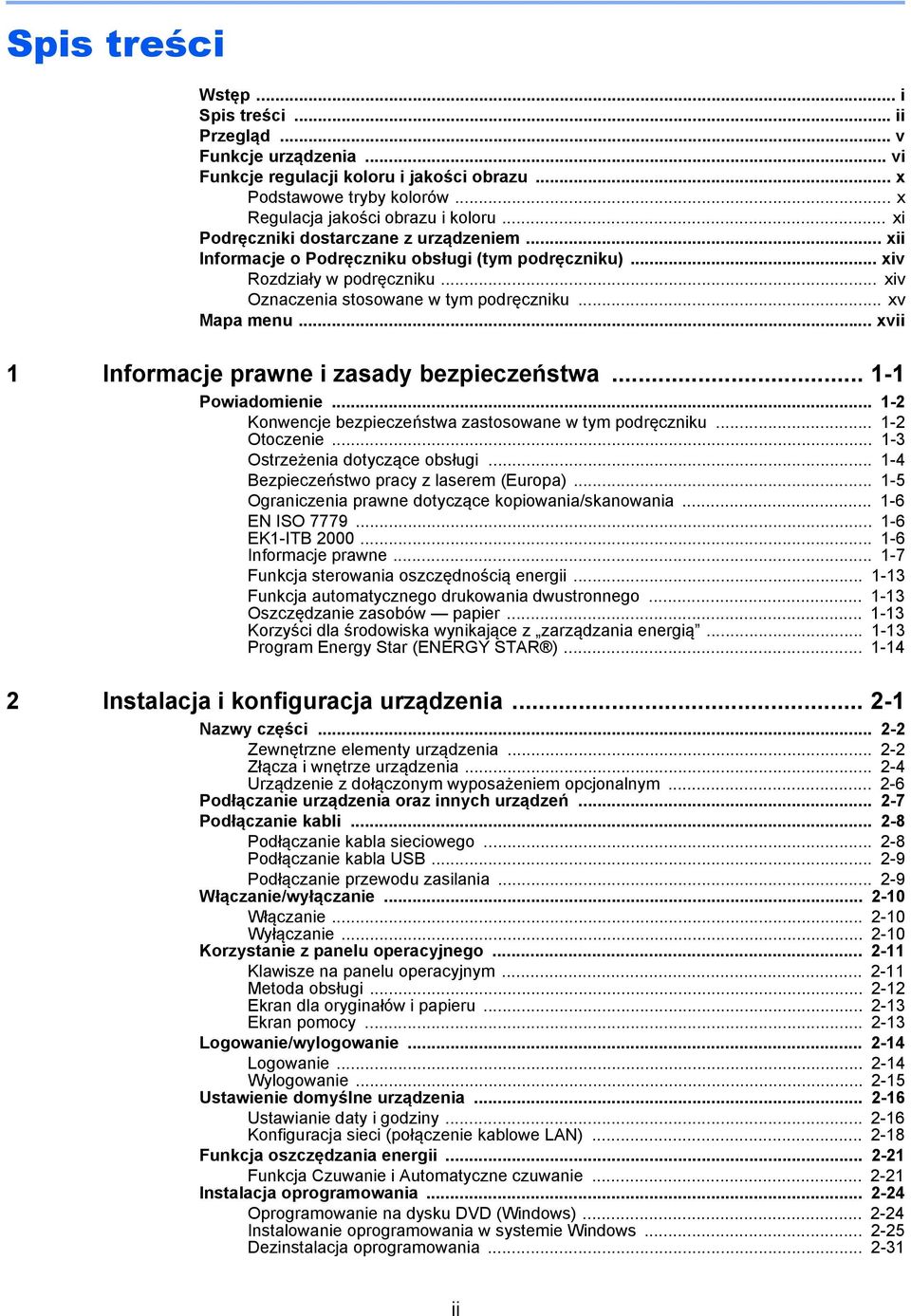

3 Spis treści Wstęp... i Spis treści... ii Przegląd... v Funkcje urządzenia... vi Funkcje regulacji koloru i jakości obrazu... x Podstawowe tryby kolorów... x Regulacja jakości obrazu i koloru... xi Podręczniki dostarczane z urządzeniem... xii Informacje o Podręczniku obsługi (tym podręczniku)... xiv Rozdziały w podręczniku... xiv Oznaczenia stosowane w tym podręczniku... xv Mapa menu... xvii 1 Informacje prawne i zasady bezpieczeństwa Powiadomienie Konwencje bezpieczeństwa zastosowane w tym podręczniku Otoczenie Ostrzeżenia dotyczące obsługi Bezpieczeństwo pracy z laserem (Europa) Ograniczenia prawne dotyczące kopiowania/skanowania EN ISO EK1-ITB Informacje prawne Funkcja sterowania oszczędnością energii Funkcja automatycznego drukowania dwustronnego Oszczędzanie zasobów papier Korzyści dla środowiska wynikające z zarządzania energią Program Energy Star (ENERGY STAR ) Instalacja i konfiguracja urządzenia Nazwy części Zewnętrzne elementy urządzenia Złącza i wnętrze urządzenia Urządzenie z dołączonym wyposażeniem opcjonalnym Podłączanie urządzenia oraz innych urządzeń Podłączanie kabli Podłączanie kabla sieciowego Podłączanie kabla USB Podłączanie przewodu zasilania Włączanie/wyłączanie Włączanie Wyłączanie Korzystanie z panelu operacyjnego Klawisze na panelu operacyjnym Metoda obsługi Ekran dla oryginałów i papieru Ekran pomocy Logowanie/wylogowanie Logowanie Wylogowanie Ustawienie domyślne urządzenia Ustawianie daty i godziny Konfiguracja sieci (połączenie kablowe LAN) Funkcja oszczędzania energii Funkcja Czuwanie i Automatyczne czuwanie Instalacja oprogramowania Oprogramowanie na dysku DVD (Windows) Instalowanie oprogramowania w systemie Windows Dezinstalacja oprogramowania ii

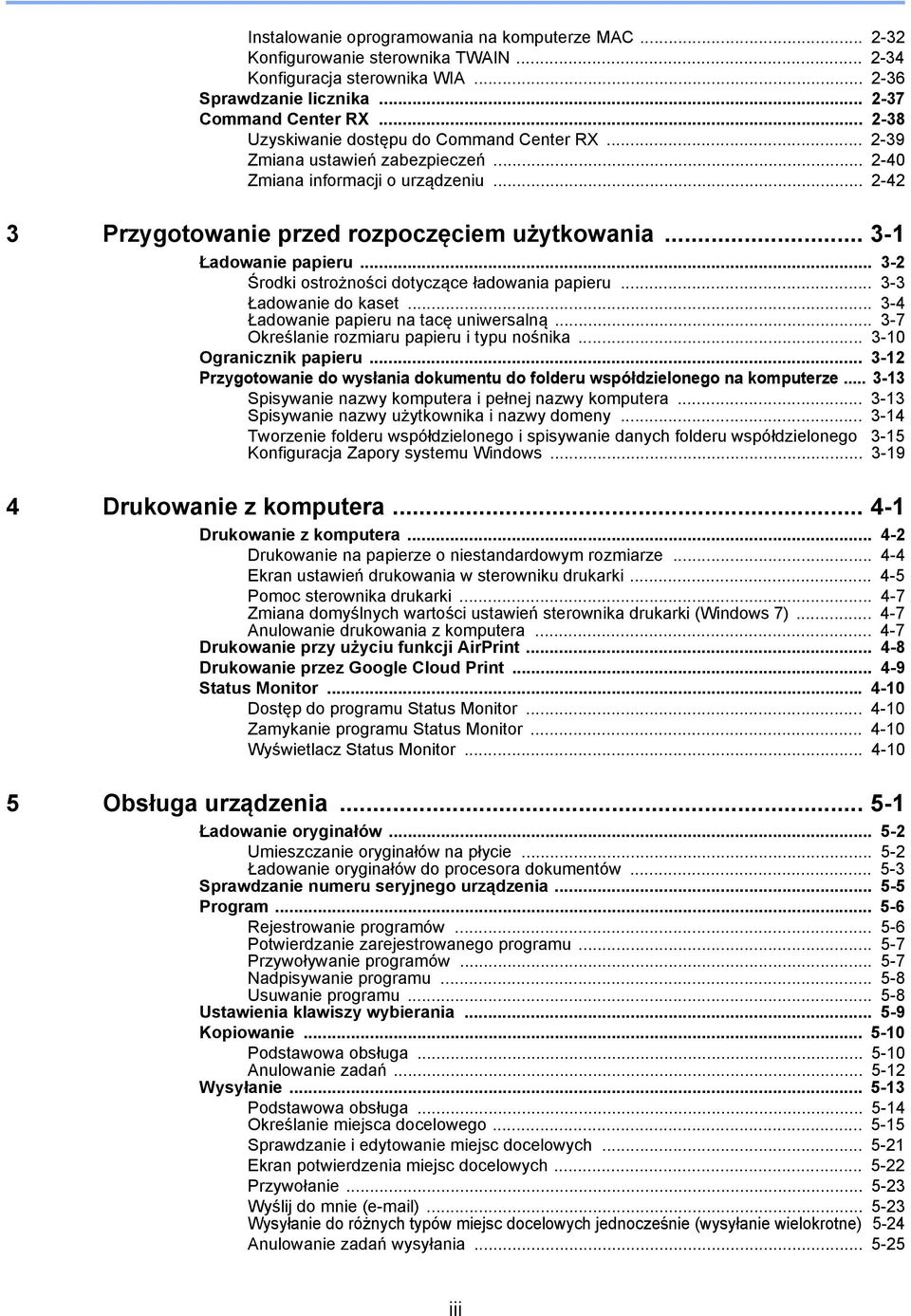

4 Instalowanie oprogramowania na komputerze MAC Konfigurowanie sterownika TWAIN Konfiguracja sterownika WIA Sprawdzanie licznika Command Center RX Uzyskiwanie dostępu do Command Center RX Zmiana ustawień zabezpieczeń Zmiana informacji o urządzeniu Przygotowanie przed rozpoczęciem użytkowania Ładowanie papieru Środki ostrożności dotyczące ładowania papieru Ładowanie do kaset Ładowanie papieru na tacę uniwersalną Określanie rozmiaru papieru i typu nośnika Ogranicznik papieru Przygotowanie do wysłania dokumentu do folderu współdzielonego na komputerze Spisywanie nazwy komputera i pełnej nazwy komputera Spisywanie nazwy użytkownika i nazwy domeny Tworzenie folderu współdzielonego i spisywanie danych folderu współdzielonego 3-15 Konfiguracja Zapory systemu Windows Drukowanie z komputera Drukowanie z komputera Drukowanie na papierze o niestandardowym rozmiarze Ekran ustawień drukowania w sterowniku drukarki Pomoc sterownika drukarki Zmiana domyślnych wartości ustawień sterownika drukarki (Windows 7) Anulowanie drukowania z komputera Drukowanie przy użyciu funkcji AirPrint Drukowanie przez Google Cloud Print Status Monitor Dostęp do programu Status Monitor Zamykanie programu Status Monitor Wyświetlacz Status Monitor Obsługa urządzenia Ładowanie oryginałów Umieszczanie oryginałów na płycie Ładowanie oryginałów do procesora dokumentów Sprawdzanie numeru seryjnego urządzenia Program Rejestrowanie programów Potwierdzanie zarejestrowanego programu Przywoływanie programów Nadpisywanie programu Usuwanie programu Ustawienia klawiszy wybierania Kopiowanie Podstawowa obsługa Anulowanie zadań Wysyłanie Podstawowa obsługa Określanie miejsca docelowego Sprawdzanie i edytowanie miejsc docelowych Ekran potwierdzenia miejsc docelowych Przywołanie Wyślij do mnie ( ) Wysyłanie do różnych typów miejsc docelowych jednocześnie (wysyłanie wielokrotne) 5-24 Anulowanie zadań wysyłania iii

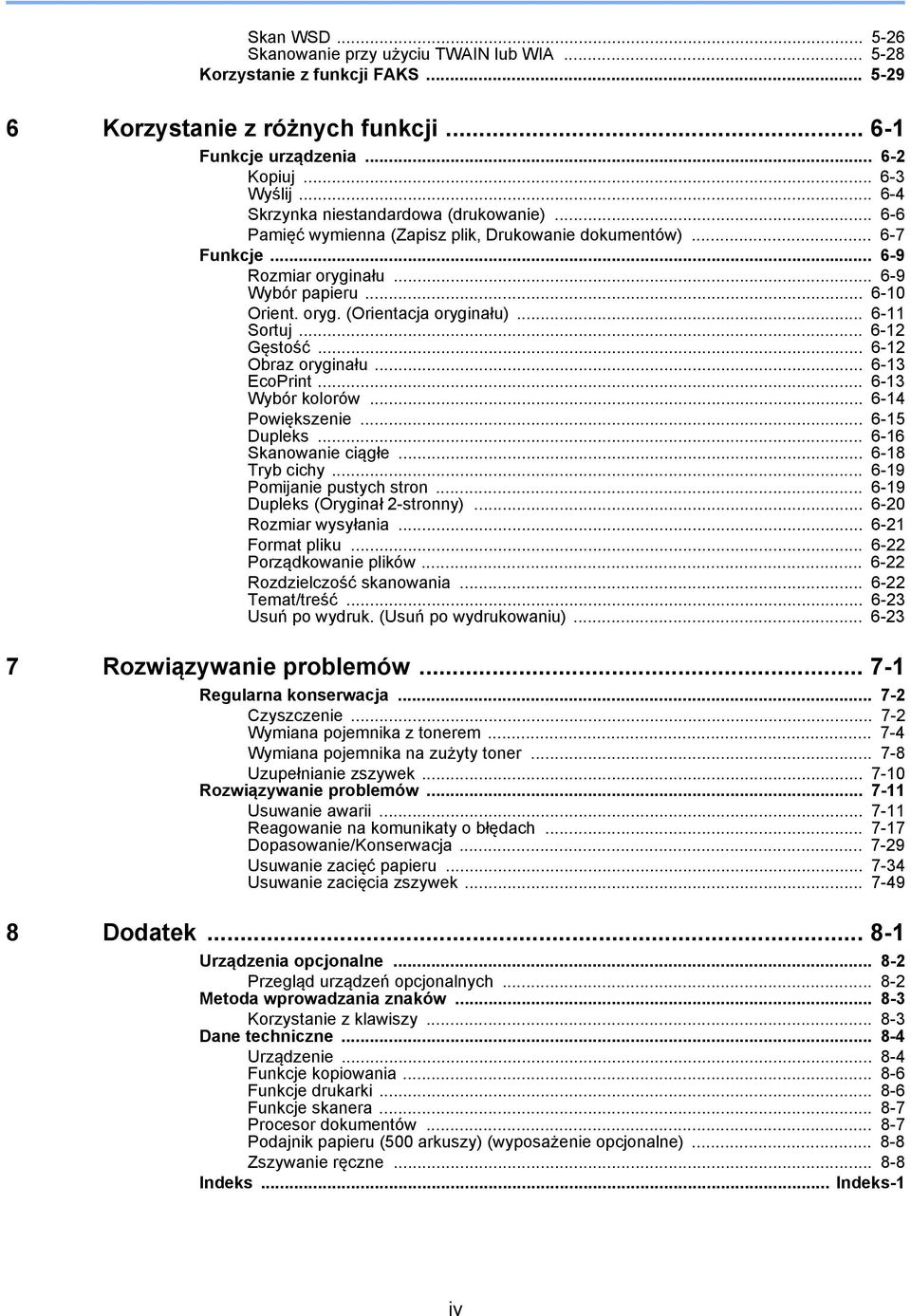

5 Skan WSD Skanowanie przy użyciu TWAIN lub WIA Korzystanie z funkcji FAKS Korzystanie z różnych funkcji Funkcje urządzenia Kopiuj Wyślij Skrzynka niestandardowa (drukowanie) Pamięć wymienna (Zapisz plik, Drukowanie dokumentów) Funkcje Rozmiar oryginału Wybór papieru Orient. oryg. (Orientacja oryginału) Sortuj Gęstość Obraz oryginału EcoPrint Wybór kolorów Powiększenie Dupleks Skanowanie ciągłe Tryb cichy Pomijanie pustych stron Dupleks (Oryginał 2-stronny) Rozmiar wysyłania Format pliku Porządkowanie plików Rozdzielczość skanowania Temat/treść Usuń po wydruk. (Usuń po wydrukowaniu) Rozwiązywanie problemów Regularna konserwacja Czyszczenie Wymiana pojemnika z tonerem Wymiana pojemnika na zużyty toner Uzupełnianie zszywek Rozwiązywanie problemów Usuwanie awarii Reagowanie na komunikaty o błędach Dopasowanie/Konserwacja Usuwanie zacięć papieru Usuwanie zacięcia zszywek Dodatek Urządzenia opcjonalne Przegląd urządzeń opcjonalnych Metoda wprowadzania znaków Korzystanie z klawiszy Dane techniczne Urządzenie Funkcje kopiowania Funkcje drukarki Funkcje skanera Procesor dokumentów Podajnik papieru (500 arkuszy) (wyposażenie opcjonalne) Zszywanie ręczne Indeks... Indeks-1 iv

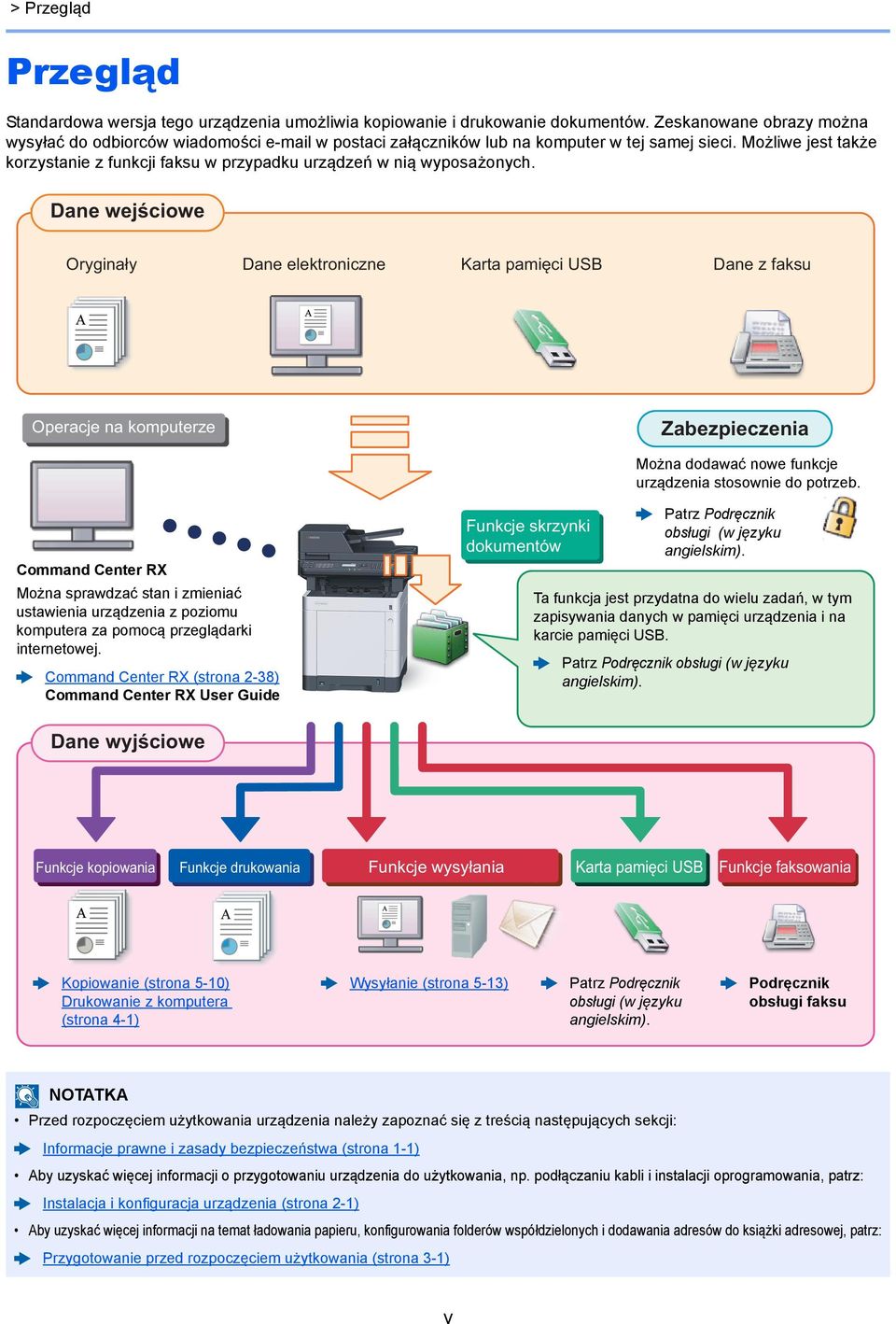

6 > Przegląd Przegląd Standardowa wersja tego urządzenia umożliwia kopiowanie i drukowanie dokumentów. Zeskanowane obrazy można wysyłać do odbiorców wiadomości w postaci załączników lub na komputer w tej samej sieci. Możliwe jest także korzystanie z funkcji faksu w przypadku urządzeń wnią wyposażonych. Dane wejściowe Oryginały Dane elektroniczne Karta pamięci USB Dane z faksu Operacje na komputerze Zabezpieczenia Można dodawać nowe funkcje urządzenia stosownie do potrzeb. Command Center RX Można sprawdzać stan i zmieniać ustawienia urządzenia z poziomu komputera za pomocą przeglądarki internetowej. Command Center RX (strona 2-38) Command Center RX User Guide Funkcje skrzynki dokumentów Patrz Podręcznik obsługi (w języku angielskim). Ta funkcja jest przydatna do wielu zadań, w tym zapisywania danych w pamięci urządzenia i na karcie pamięci USB. Patrz Podręcznik obsługi (w języku angielskim). Dane wyjściowe Funkcje kopiowania Funkcje drukowania Funkcje wysyłania Karta pamięci USB Funkcje faksowania Kopiowanie (strona 5-10) Drukowanie z komputera (strona 4-1) Wysyłanie (strona 5-13) Patrz Podręcznik obsługi (w języku angielskim). Podręcznik obsługi faksu Przed rozpoczęciem użytkowania urządzenia należy zapoznać się ztreścią następujących sekcji: Informacje prawne i zasady bezpieczeństwa (strona 1-1) Aby uzyskać więcej informacji o przygotowaniu urządzenia do użytkowania, np. podłączaniu kabli i instalacji oprogramowania, patrz: Instalacja i konfiguracja urządzenia (strona 2-1) Aby uzyskać więcej informacji na temat ładowania papieru, konfigurowania folderów współdzielonych i dodawania adresów do książki adresowej, patrz: Przygotowanie przed rozpoczęciem użytkowania (strona 3-1) v

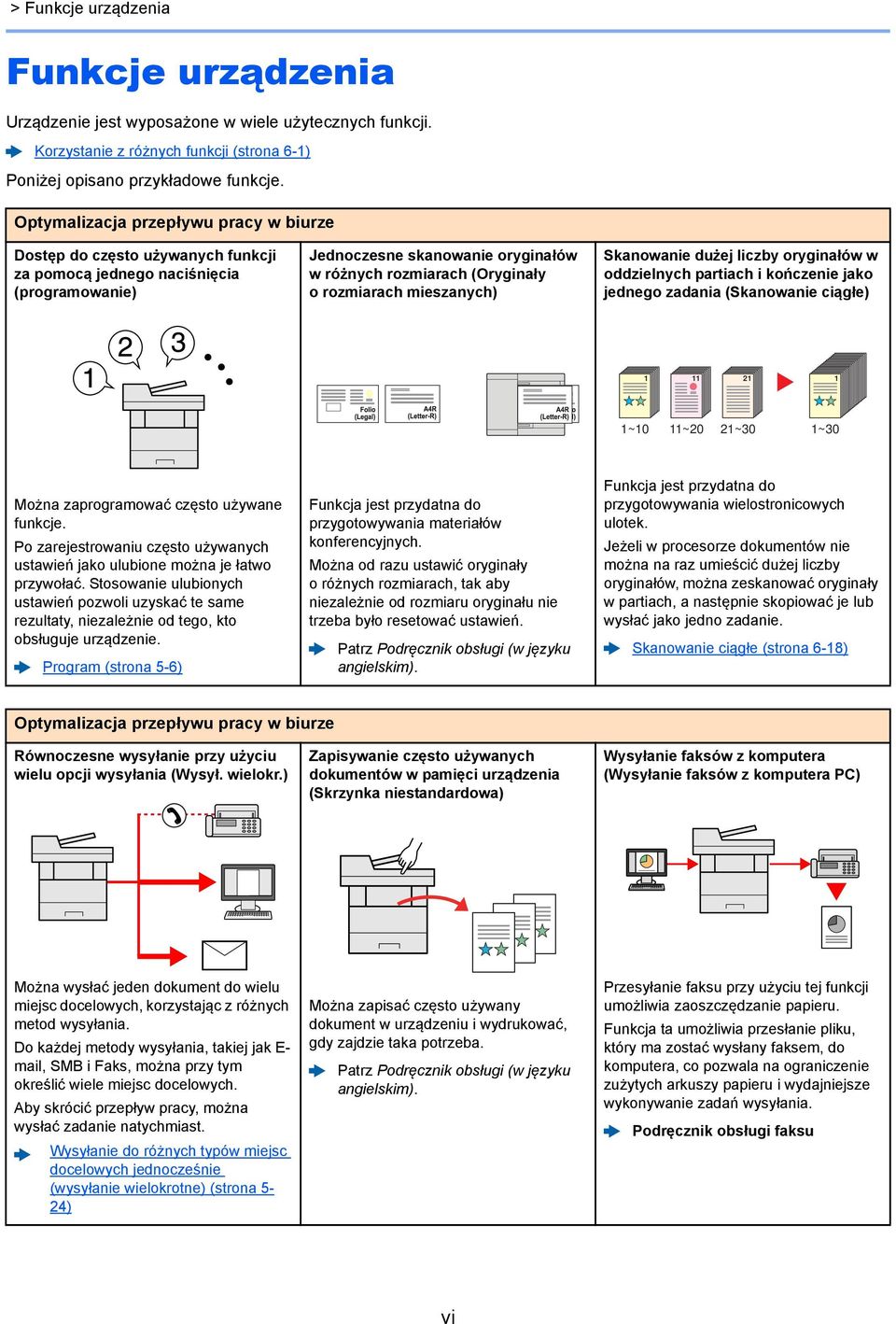

7 > Funkcje urządzenia Funkcje urządzenia Urządzenie jest wyposażone w wiele użytecznych funkcji. Korzystanie z różnych funkcji (strona 6-1) Poniżej opisano przykładowe funkcje. Optymalizacja przepływu pracy w biurze Dostęp do często używanych funkcji za pomocą jednego naciśnięcia (programowanie) Jednoczesne skanowanie oryginałów wróżnych rozmiarach (Oryginały o rozmiarach mieszanych) Skanowanie dużej liczby oryginałów w oddzielnych partiach i kończenie jako jednego zadania (Skanowanie ciągłe) ~10 11~20 21~30 1~30 Można zaprogramować często używane funkcje. Po zarejestrowaniu często używanych ustawień jako ulubione można je łatwo przywołać. Stosowanie ulubionych ustawień pozwoli uzyskać te same rezultaty, niezależnie od tego, kto obsługuje urządzenie. Program (strona 5-6) Funkcja jest przydatna do przygotowywania materiałów konferencyjnych. Można od razu ustawić oryginały oróżnych rozmiarach, tak aby niezależnie od rozmiaru oryginału nie trzeba było resetować ustawień. Patrz Podręcznik obsługi (w języku angielskim). Funkcja jest przydatna do przygotowywania wielostronicowych ulotek. Jeżeli w procesorze dokumentów nie można na raz umieścić dużej liczby oryginałów, można zeskanować oryginały w partiach, a następnie skopiować je lub wysłać jako jedno zadanie. Skanowanie ciągłe (strona 6-18) Optymalizacja przepływu pracy w biurze Równoczesne wysyłanie przy użyciu wielu opcji wysyłania (Wysył. wielokr.) Zapisywanie często używanych dokumentów w pamięci urządzenia (Skrzynka niestandardowa) Wysyłanie faksów z komputera (Wysyłanie faksów z komputera PC) Można wysłać jeden dokument do wielu miejsc docelowych, korzystając z różnych metod wysyłania. Do każdej metody wysyłania, takiej jak E- mail, SMB i Faks, można przy tym określić wiele miejsc docelowych. Aby skrócić przepływ pracy, można wysłać zadanie natychmiast. Wysyłanie do różnych typów miejsc docelowych jednocześnie (wysyłanie wielokrotne) (strona 5-24) Można zapisać często używany dokument w urządzeniu i wydrukować, gdy zajdzie taka potrzeba. Patrz Podręcznik obsługi (w języku angielskim). Przesyłanie faksu przy użyciu tej funkcji umożliwia zaoszczędzanie papieru. Funkcja ta umożliwia przesłanie pliku, który ma zostać wysłany faksem, do komputera, co pozwala na ograniczenie zużytych arkuszy papieru i wydajniejsze wykonywanie zadań wysyłania. Podręcznik obsługi faksu vi

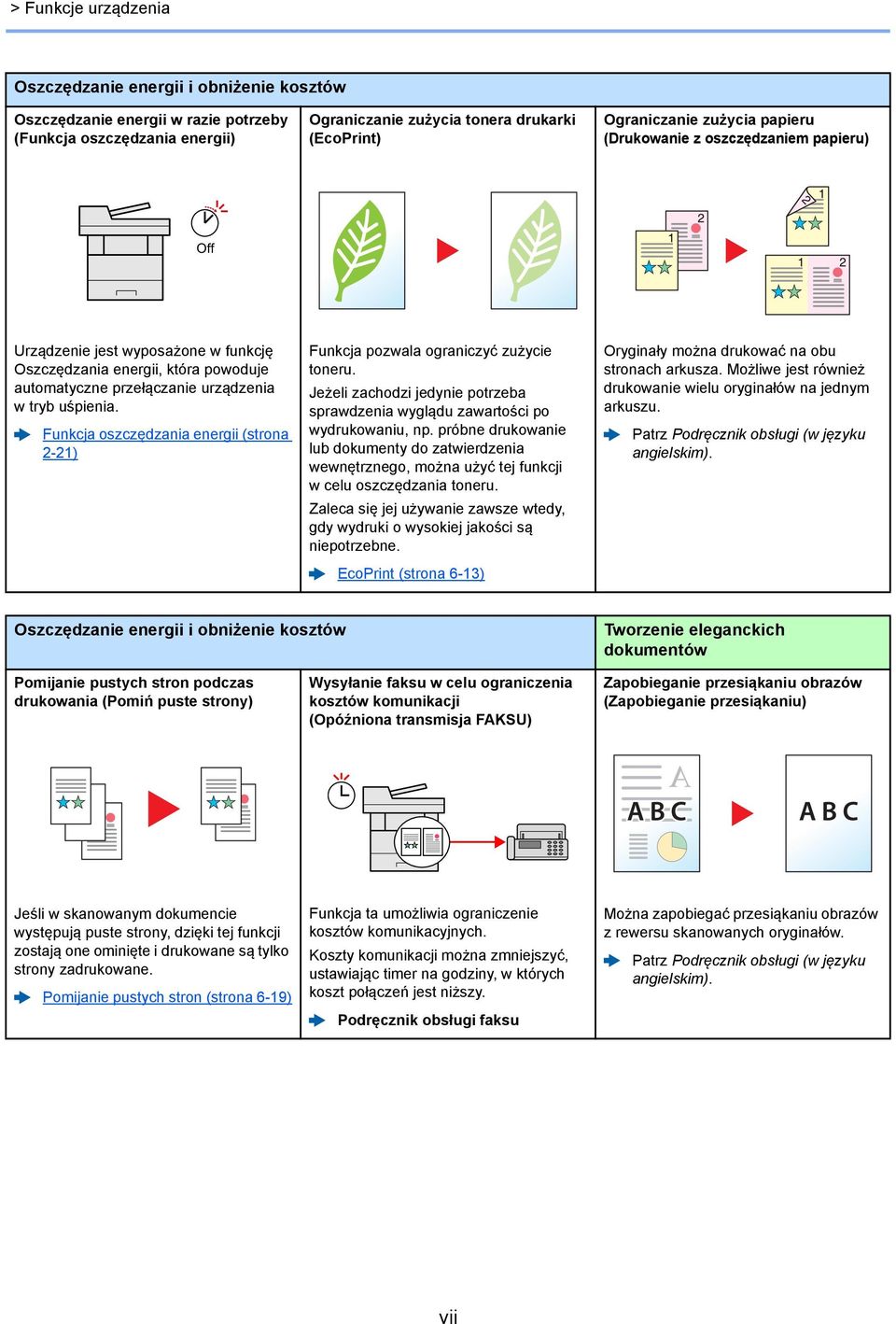

8 > Funkcje urządzenia Oszczędzanie energii i obniżenie kosztów Oszczędzanie energii w razie potrzeby (Funkcja oszczędzania energii) Ograniczanie zużycia tonera drukarki (EcoPrint) Ograniczanie zużycia papieru (Drukowanie z oszczędzaniem papieru) Off Urządzenie jest wyposażone w funkcję Oszczędzania energii, która powoduje automatyczne przełączanie urządzenia wtryb uśpienia. Funkcja oszczędzania energii (strona 2-21) Funkcja pozwala ograniczyć zużycie toneru. Jeżeli zachodzi jedynie potrzeba sprawdzenia wyglądu zawartości po wydrukowaniu, np. próbne drukowanie lub dokumenty do zatwierdzenia wewnętrznego, można użyć tej funkcji w celu oszczędzania toneru. Zaleca się jej używanie zawsze wtedy, gdy wydruki o wysokiej jakości są niepotrzebne. EcoPrint (strona 6-13) Oryginały można drukować na obu stronach arkusza. Możliwe jest również drukowanie wielu oryginałów na jednym arkuszu. Patrz Podręcznik obsługi (w języku angielskim). Oszczędzanie energii i obniżenie kosztów Tworzenie eleganckich dokumentów Pomijanie pustych stron podczas drukowania (Pomiń puste strony) Wysyłanie faksu w celu ograniczenia kosztów komunikacji (Opóźniona transmisja FAKSU) Zapobieganie przesiąkaniu obrazów (Zapobieganie przesiąkaniu) Jeśli w skanowanym dokumencie występują puste strony, dzięki tej funkcji zostają one ominięte i drukowane są tylko strony zadrukowane. Pomijanie pustych stron (strona 6-19) Funkcja ta umożliwia ograniczenie kosztów komunikacyjnych. Koszty komunikacji można zmniejszyć, ustawiając timer na godziny, w których koszt połączeń jest niższy. Podręcznik obsługi faksu Można zapobiegać przesiąkaniu obrazów z rewersu skanowanych oryginałów. Patrz Podręcznik obsługi (w języku angielskim). vii

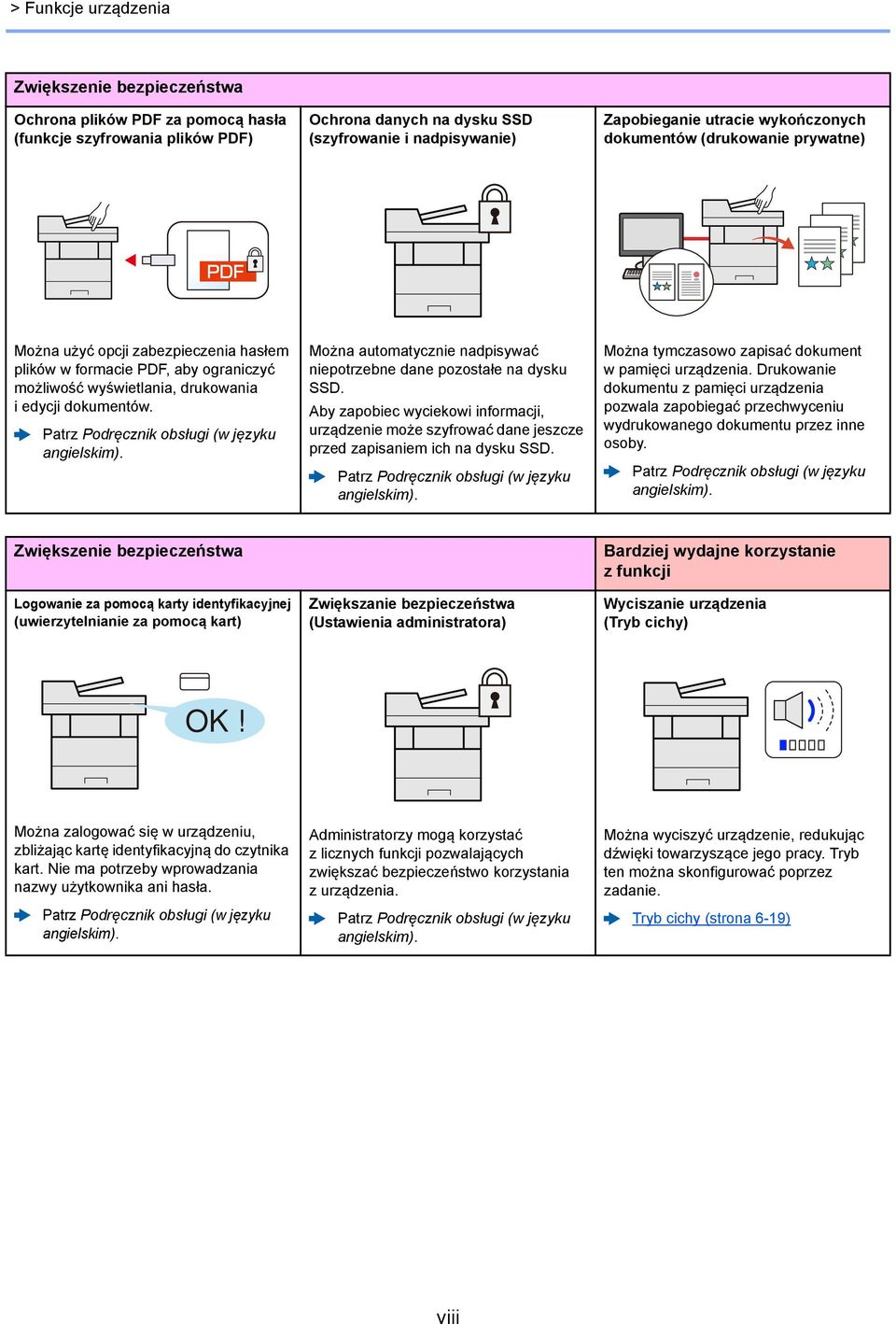

9 > Funkcje urządzenia Zwiększenie bezpieczeństwa Ochrona plików PDF za pomocą hasła (funkcje szyfrowania plików PDF) Ochrona danych na dysku SSD (szyfrowanie i nadpisywanie) Zapobieganie utracie wykończonych dokumentów (drukowanie prywatne) Można użyć opcji zabezpieczenia hasłem plików w formacie PDF, aby ograniczyć możliwość wyświetlania, drukowania i edycji dokumentów. Patrz Podręcznik obsługi (w języku angielskim). Można automatycznie nadpisywać niepotrzebne dane pozostałe na dysku SSD. Aby zapobiec wyciekowi informacji, urządzenie może szyfrować dane jeszcze przed zapisaniem ich na dysku SSD. Patrz Podręcznik obsługi (w języku angielskim). Można tymczasowo zapisać dokument wpamięci urządzenia. Drukowanie dokumentu z pamięci urządzenia pozwala zapobiegać przechwyceniu wydrukowanego dokumentu przez inne osoby. Patrz Podręcznik obsługi (w języku angielskim). Zwiększenie bezpieczeństwa Logowanie za pomocą karty identyfikacyjnej (uwierzytelnianie za pomocą kart) Zwiększanie bezpieczeństwa (Ustawienia administratora) Bardziej wydajne korzystanie zfunkcji Wyciszanie urządzenia (Tryb cichy) OK! Można zalogować się wurządzeniu, zbliżając kartę identyfikacyjną do czytnika kart. Nie ma potrzeby wprowadzania nazwy użytkownika ani hasła. Patrz Podręcznik obsługi (w języku angielskim). Administratorzy mogą korzystać z licznych funkcji pozwalających zwiększać bezpieczeństwo korzystania zurządzenia. Patrz Podręcznik obsługi (w języku angielskim). Można wyciszyć urządzenie, redukując dźwięki towarzyszące jego pracy. Tryb ten można skonfigurować poprzez zadanie. Tryb cichy (strona 6-19) viii

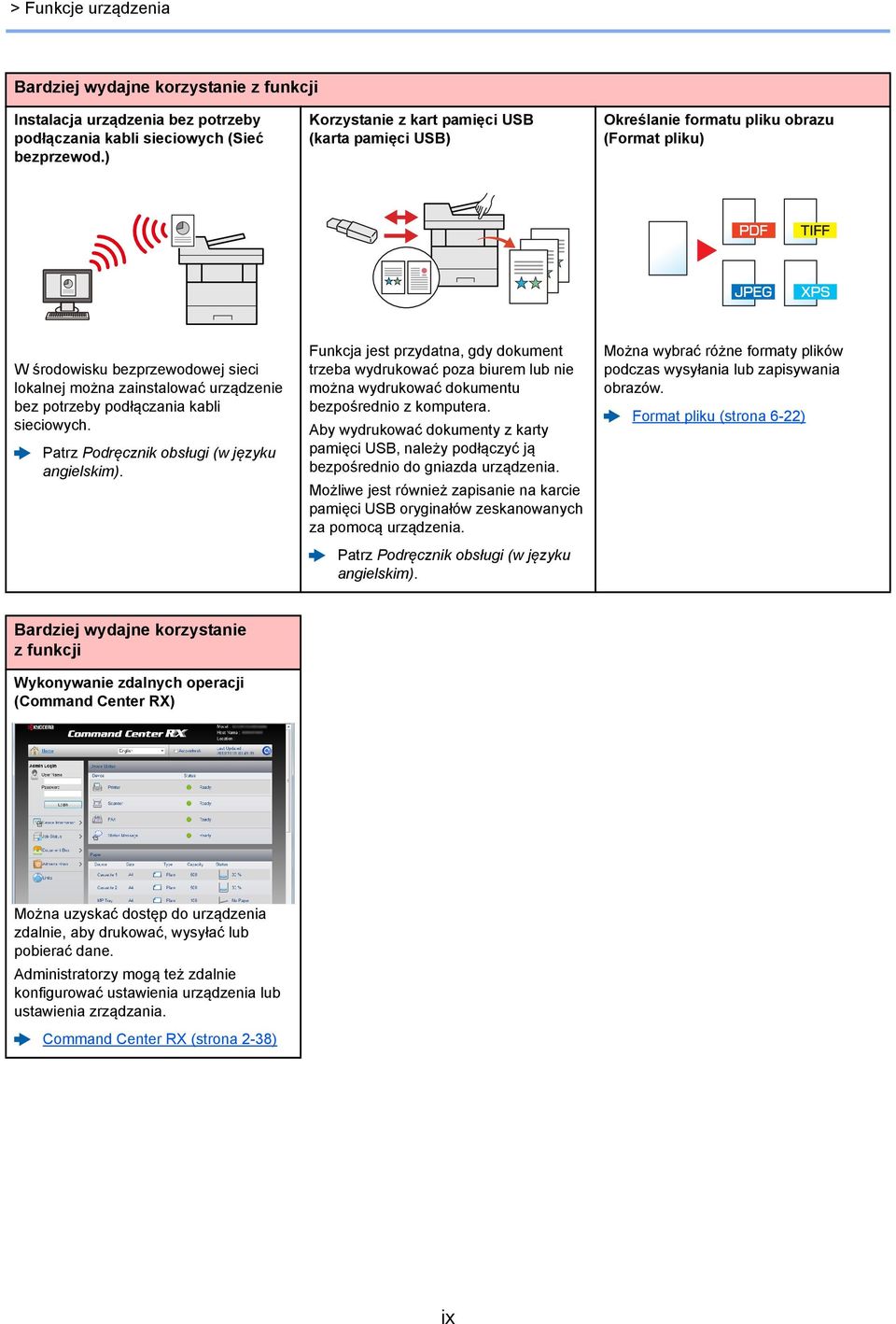

10 > Funkcje urządzenia Bardziej wydajne korzystanie z funkcji Instalacja urządzenia bez potrzeby podłączania kabli sieciowych (Sieć bezprzewod.) Korzystanie z kart pamięci USB (karta pamięci USB) Określanie formatu pliku obrazu (Format pliku) W środowisku bezprzewodowej sieci lokalnej można zainstalować urządzenie bez potrzeby podłączania kabli sieciowych. Patrz Podręcznik obsługi (w języku angielskim). Funkcja jest przydatna, gdy dokument trzeba wydrukować poza biurem lub nie można wydrukować dokumentu bezpośrednio z komputera. Aby wydrukować dokumenty z karty pamięci USB, należy podłączyć ją bezpośrednio do gniazda urządzenia. Możliwe jest również zapisanie na karcie pamięci USB oryginałów zeskanowanych za pomocą urządzenia. Patrz Podręcznik obsługi (w języku angielskim). Można wybrać różne formaty plików podczas wysyłania lub zapisywania obrazów. Format pliku (strona 6-22) Bardziej wydajne korzystanie z funkcji Wykonywanie zdalnych operacji (Command Center RX) Można uzyskać dostęp do urządzenia zdalnie, aby drukować, wysyłać lub pobierać dane. Administratorzy mogą też zdalnie konfigurować ustawienia urządzenia lub ustawienia zrządzania. Command Center RX (strona 2-38) ix

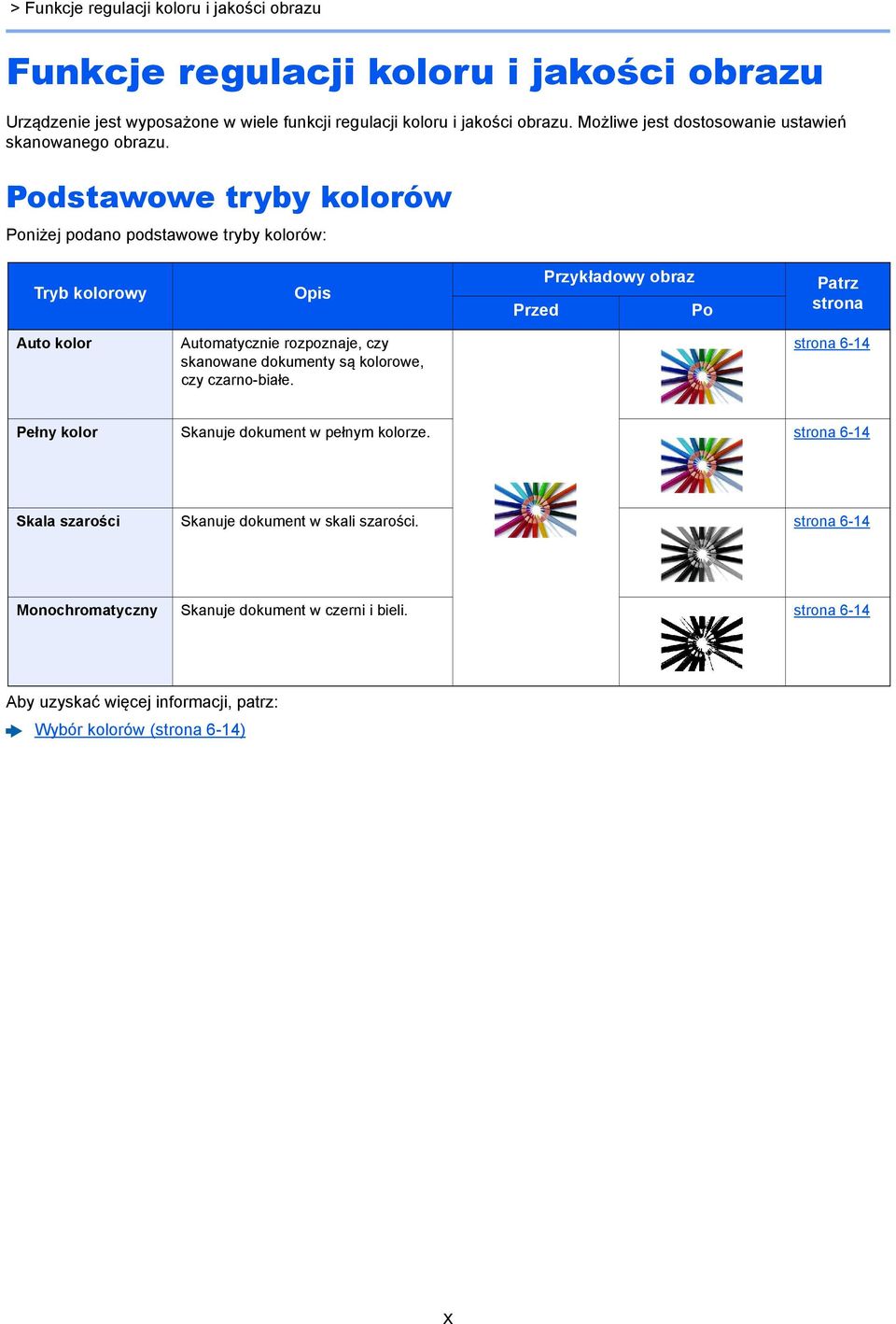

11 > Funkcje regulacji koloru i jakości obrazu Funkcje regulacji koloru i jakości obrazu Urządzenie jest wyposażone w wiele funkcji regulacji koloru i jakości obrazu. Możliwe jest dostosowanie ustawień skanowanego obrazu. Podstawowe tryby kolorów Poniżej podano podstawowe tryby kolorów: Tryb kolorowy Opis Przed Przykładowy obraz Po Patrz strona Auto kolor Automatycznie rozpoznaje, czy skanowane dokumenty są kolorowe, czy czarno-białe. strona 6-14 Pełny kolor Skanuje dokument w pełnym kolorze. strona 6-14 Skala szarości Skanuje dokument w skali szarości. strona 6-14 Monochromatyczny Skanuje dokument w czerni i bieli. strona 6-14 Aby uzyskać więcej informacji, patrz: Wybór kolorów (strona 6-14) x

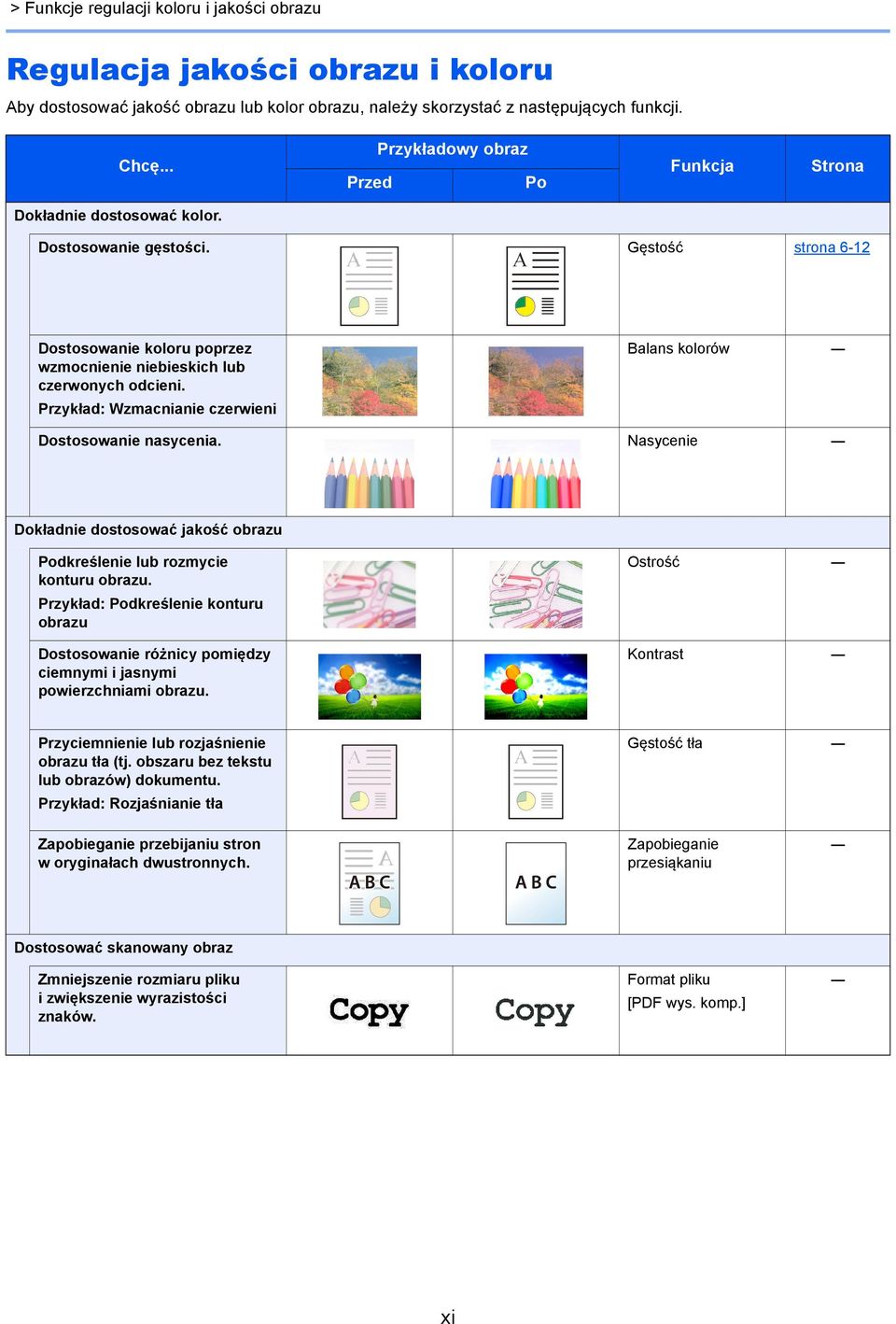

12 > Funkcje regulacji koloru i jakości obrazu Regulacja jakości obrazu i koloru Aby dostosować jakość obrazu lub kolor obrazu, należy skorzystać znastępujących funkcji. Chcę... Przed Przykładowy obraz Po Funkcja Strona Dokładnie dostosować kolor. Dostosowanie gęstości. Gęstość strona 6-12 Dostosowanie koloru poprzez wzmocnienie niebieskich lub czerwonych odcieni. Przykład: Wzmacnianie czerwieni Balans kolorów Dostosowanie nasycenia. Nasycenie Dokładnie dostosować jakość obrazu Podkreślenie lub rozmycie konturu obrazu. Przykład: Podkreślenie konturu obrazu Dostosowanie różnicy pomiędzy ciemnymi i jasnymi powierzchniami obrazu. Ostrość Kontrast Przyciemnienie lub rozjaśnienie obrazu tła (tj. obszaru bez tekstu lub obrazów) dokumentu. Przykład: Rozjaśnianie tła Zapobieganie przebijaniu stron w oryginałach dwustronnych. Gęstość tła Zapobieganie przesiąkaniu Dostosować skanowany obraz Zmniejszenie rozmiaru pliku izwiększenie wyrazistości znaków. Format pliku [PDF wys. komp.] xi

13 > Podręczniki dostarczane z urządzeniem Podręczniki dostarczane z urządzeniem Wraz z urządzeniem dostarczone są niżej wymienione podręczniki. Należy zapoznać się z ich treścią w razie potrzeby. Wzwiązku z ciągłym udoskonalaniem urządzenia zawartość niniejszych podręczników może zostać zmieniona bez uprzedzenia. Podręczniki drukowane Szybkie rozpoczęcie korzystania zurządzenia Bezpieczne korzystanie zurządzenia Quick Guide W podręczniku tym przedstawiono podstawowe funkcje urządzenia, sposób korzystania z funkcji, przeprowadzanie rutynowej konserwacji i postępowanie w razie wystąpienia problemów. Safety Guide W tym podręczniku zawarto informacje o bezpieczeństwie oraz ostrzeżenia związane ze środowiskiem instalacyjnym i eksploatacją urządzenia. Przed rozpoczęciem korzystania z urządzenia należy przeczytać ten podręcznik. Safety Guide (ECOSYS M6030cdn/ECOSYS M6530cdn) W tym podręczniku przedstawiono dane dotyczące niezbędnego miejsca do instalacji urządzenia oraz opis etykiet ostrzegawczych i inne zalecenia bezpieczeństwa. Przed rozpoczęciem korzystania z urządzenia należy przeczytać ten podręcznik. xii

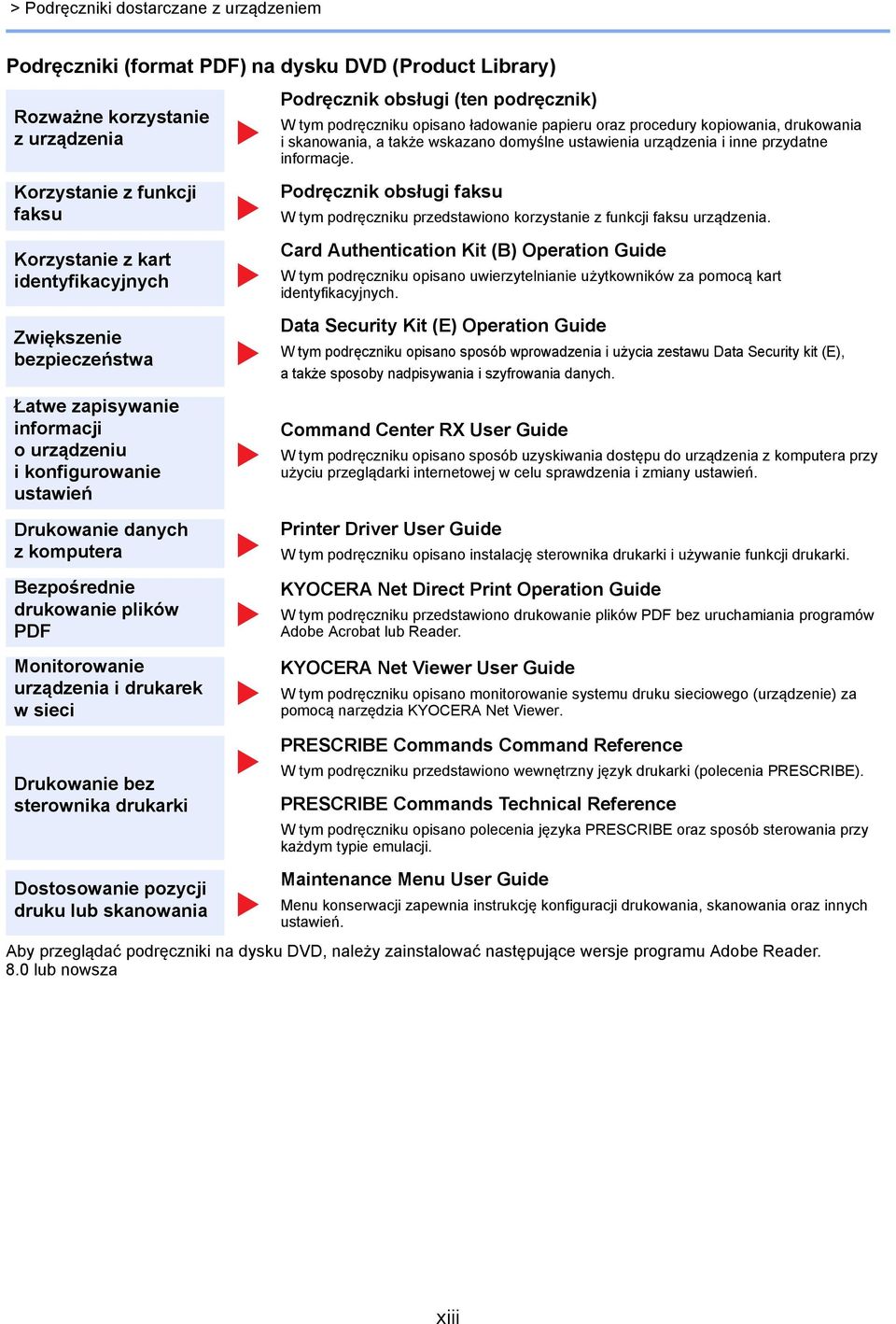

14 > Podręczniki dostarczane z urządzeniem Podręczniki (format PDF) na dysku DVD (Product Library) Rozważne korzystanie zurządzenia Podręcznik obsługi (ten podręcznik) W tym podręczniku opisano ładowanie papieru oraz procedury kopiowania, drukowania i skanowania, a także wskazano domyślne ustawienia urządzenia i inne przydatne informacje. Korzystanie z funkcji faksu Korzystanie z kart identyfikacyjnych Zwiększenie bezpieczeństwa Łatwe zapisywanie informacji ourządzeniu i konfigurowanie ustawień Drukowanie danych z komputera Bezpośrednie drukowanie plików PDF Monitorowanie urządzenia i drukarek wsieci Drukowanie bez sterownika drukarki Podręcznik obsługi faksu W tym podręczniku przedstawiono korzystanie z funkcji faksu urządzenia. Card Authentication Kit (B) Operation Guide W tym podręczniku opisano uwierzytelnianie użytkowników za pomocą kart identyfikacyjnych. Data Security Kit (E) Operation Guide W tym podręczniku opisano sposób wprowadzenia i użycia zestawu Data Security kit (E), a także sposoby nadpisywania i szyfrowania danych. Command Center RX User Guide W tym podręczniku opisano sposób uzyskiwania dostępu do urządzenia z komputera przy użyciu przeglądarki internetowej w celu sprawdzenia i zmiany ustawień. Printer Driver User Guide W tym podręczniku opisano instalację sterownika drukarki i używanie funkcji drukarki. KYOCERA Net Direct Print Operation Guide W tym podręczniku przedstawiono drukowanie plików PDF bez uruchamiania programów Adobe Acrobat lub Reader. KYOCERA Net Viewer User Guide W tym podręczniku opisano monitorowanie systemu druku sieciowego (urządzenie) za pomocą narzędzia KYOCERA Net Viewer. PRESCRIBE Commands Command Reference W tym podręczniku przedstawiono wewnętrzny język drukarki (polecenia PRESCRIBE). PRESCRIBE Commands Technical Reference W tym podręczniku opisano polecenia języka PRESCRIBE oraz sposób sterowania przy każdym typie emulacji. Dostosowanie pozycji druku lub skanowania Maintenance Menu User Guide Menu konserwacji zapewnia instrukcję konfiguracji drukowania, skanowania oraz innych ustawień. Aby przeglądać podręczniki na dysku DVD, należy zainstalować następujące wersje programu Adobe Reader. 8.0 lub nowsza xiii

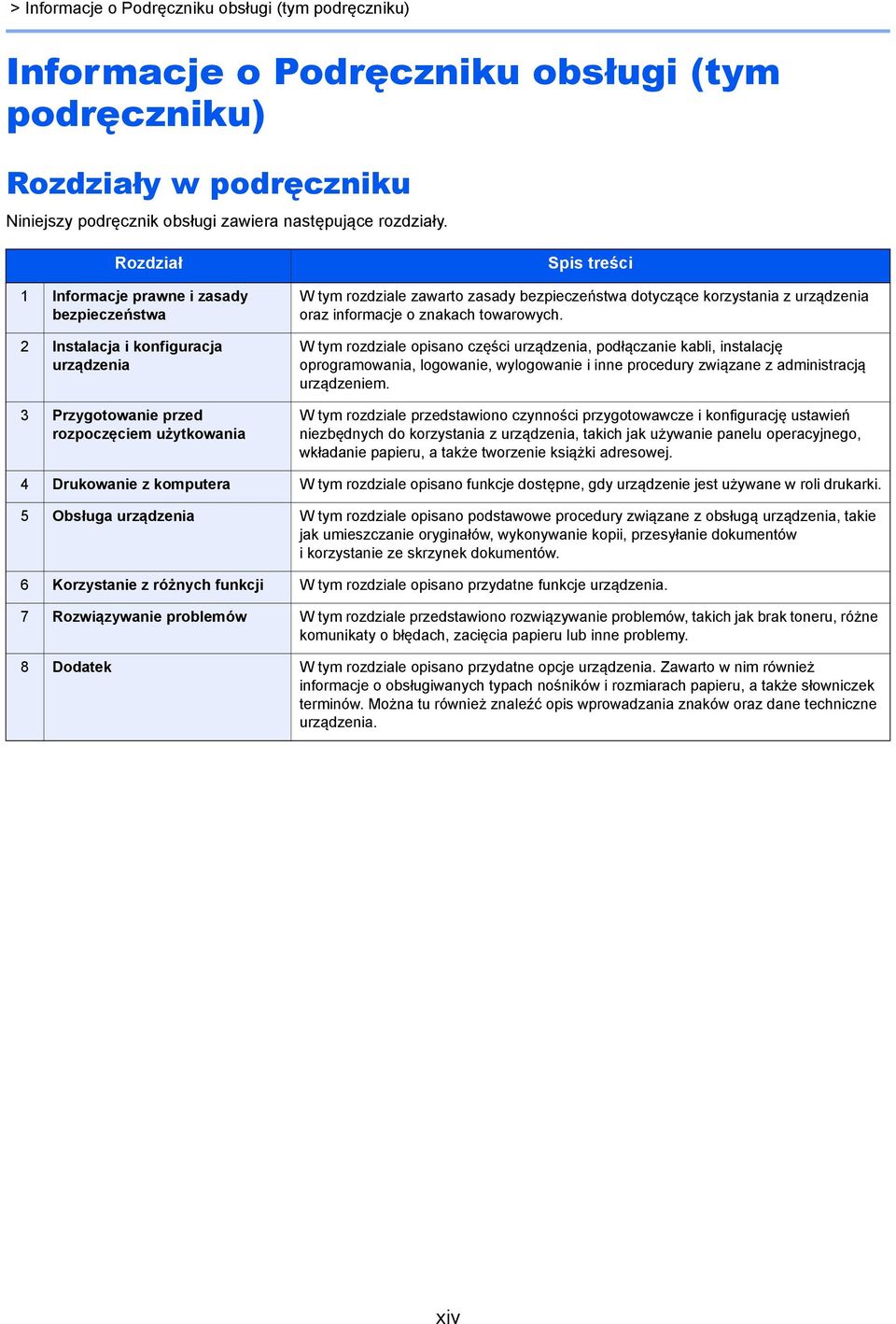

15 > Informacje o Podręczniku obsługi (tym podręczniku) Informacje o Podręczniku obsługi (tym podręczniku) Rozdziały w podręczniku Niniejszy podręcznik obsługi zawiera następujące rozdziały. Rozdział 1 Informacje prawne i zasady bezpieczeństwa 2 Instalacja i konfiguracja urządzenia 3 Przygotowanie przed rozpoczęciem użytkowania Spis treści W tym rozdziale zawarto zasady bezpieczeństwa dotyczące korzystania z urządzenia oraz informacje o znakach towarowych. W tym rozdziale opisano części urządzenia, podłączanie kabli, instalację oprogramowania, logowanie, wylogowanie i inne procedury związane z administracją urządzeniem. W tym rozdziale przedstawiono czynności przygotowawcze i konfigurację ustawień niezbędnych do korzystania z urządzenia, takich jak używanie panelu operacyjnego, wkładanie papieru, a także tworzenie książki adresowej. 4 Drukowanie z komputera W tym rozdziale opisano funkcje dostępne, gdy urządzenie jest używane w roli drukarki. 5 Obsługa urządzenia W tym rozdziale opisano podstawowe procedury związane z obsługą urządzenia, takie jak umieszczanie oryginałów, wykonywanie kopii, przesyłanie dokumentów i korzystanie ze skrzynek dokumentów. 6 Korzystanie z różnych funkcji W tym rozdziale opisano przydatne funkcje urządzenia. 7 Rozwiązywanie problemów W tym rozdziale przedstawiono rozwiązywanie problemów, takich jak brak toneru, różne komunikaty o błędach, zacięcia papieru lub inne problemy. 8 Dodatek W tym rozdziale opisano przydatne opcje urządzenia. Zawarto w nim również informacje o obsługiwanych typach nośników i rozmiarach papieru, a także słowniczek terminów. Można tu również znaleźć opis wprowadzania znaków oraz dane techniczne urządzenia. xiv

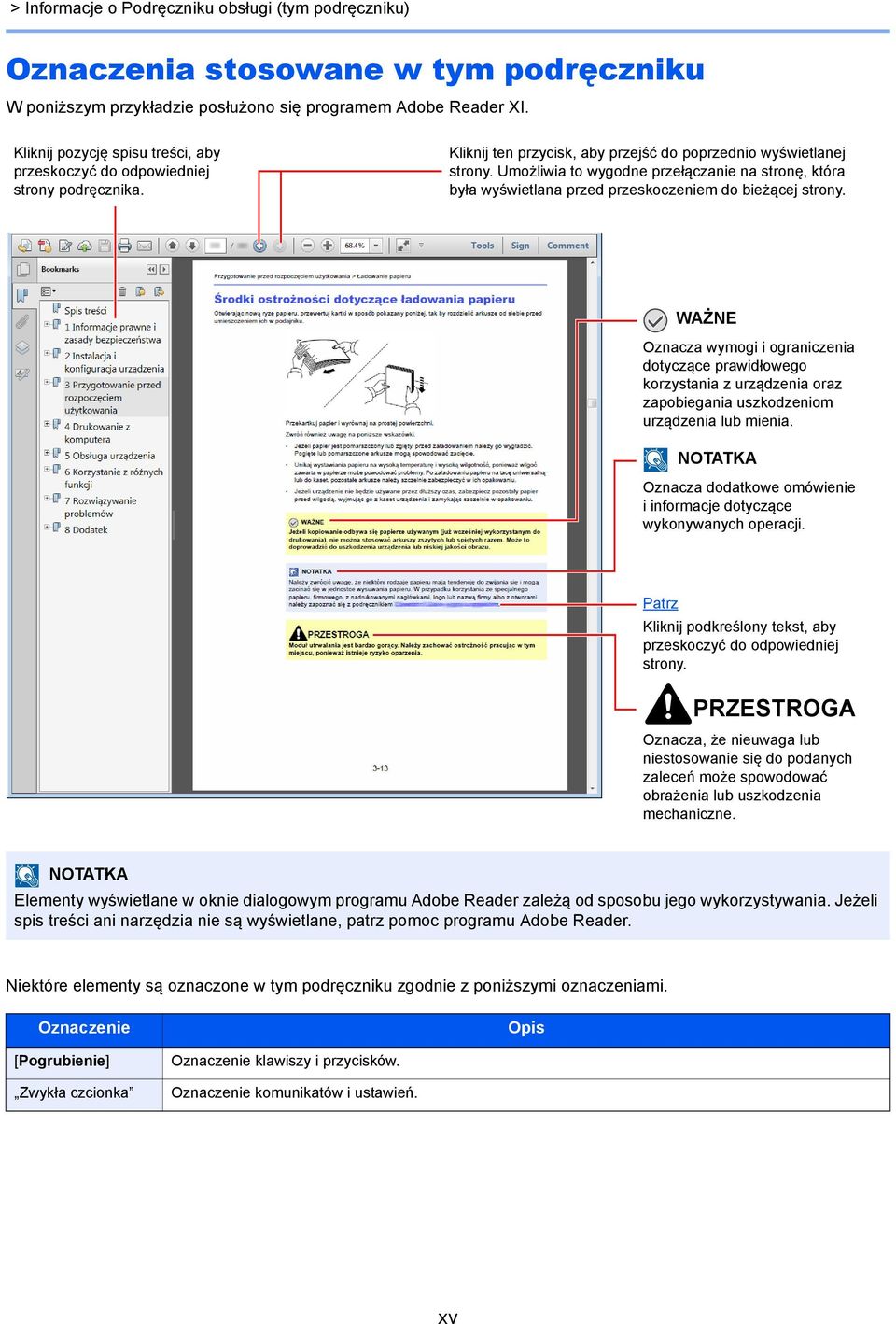

16 > Informacje o Podręczniku obsługi (tym podręczniku) Oznaczenia stosowane w tym podręczniku W poniższym przykładzie posłużono się programem Adobe Reader XI. Kliknij pozycję spisu treści, aby przeskoczyć do odpowiedniej strony podręcznika. Kliknij ten przycisk, aby przejść do poprzednio wyświetlanej strony. Umożliwia to wygodne przełączanie na stronę, która była wyświetlana przed przeskoczeniem do bieżącej strony. WAŻNE Oznacza wymogi i ograniczenia dotyczące prawidłowego korzystania z urządzenia oraz zapobiegania uszkodzeniom urządzenia lub mienia. Oznacza dodatkowe omówienie i informacje dotyczące wykonywanych operacji. Patrz Kliknij podkreślony tekst, aby przeskoczyć do odpowiedniej strony. PRZESTROGA Oznacza, że nieuwaga lub niestosowanie się do podanych zaleceń może spowodować obrażenia lub uszkodzenia mechaniczne. Elementy wyświetlane w oknie dialogowym programu Adobe Reader zależą od sposobu jego wykorzystywania. Jeżeli spis treści ani narzędzia nie są wyświetlane, patrz pomoc programu Adobe Reader. Niektóre elementy są oznaczone w tym podręczniku zgodnie z poniższymi oznaczeniami. Oznaczenie Opis [Pogrubienie] Zwykła czcionka Oznaczenie klawiszy i przycisków. Oznaczenie komunikatów i ustawień. xv

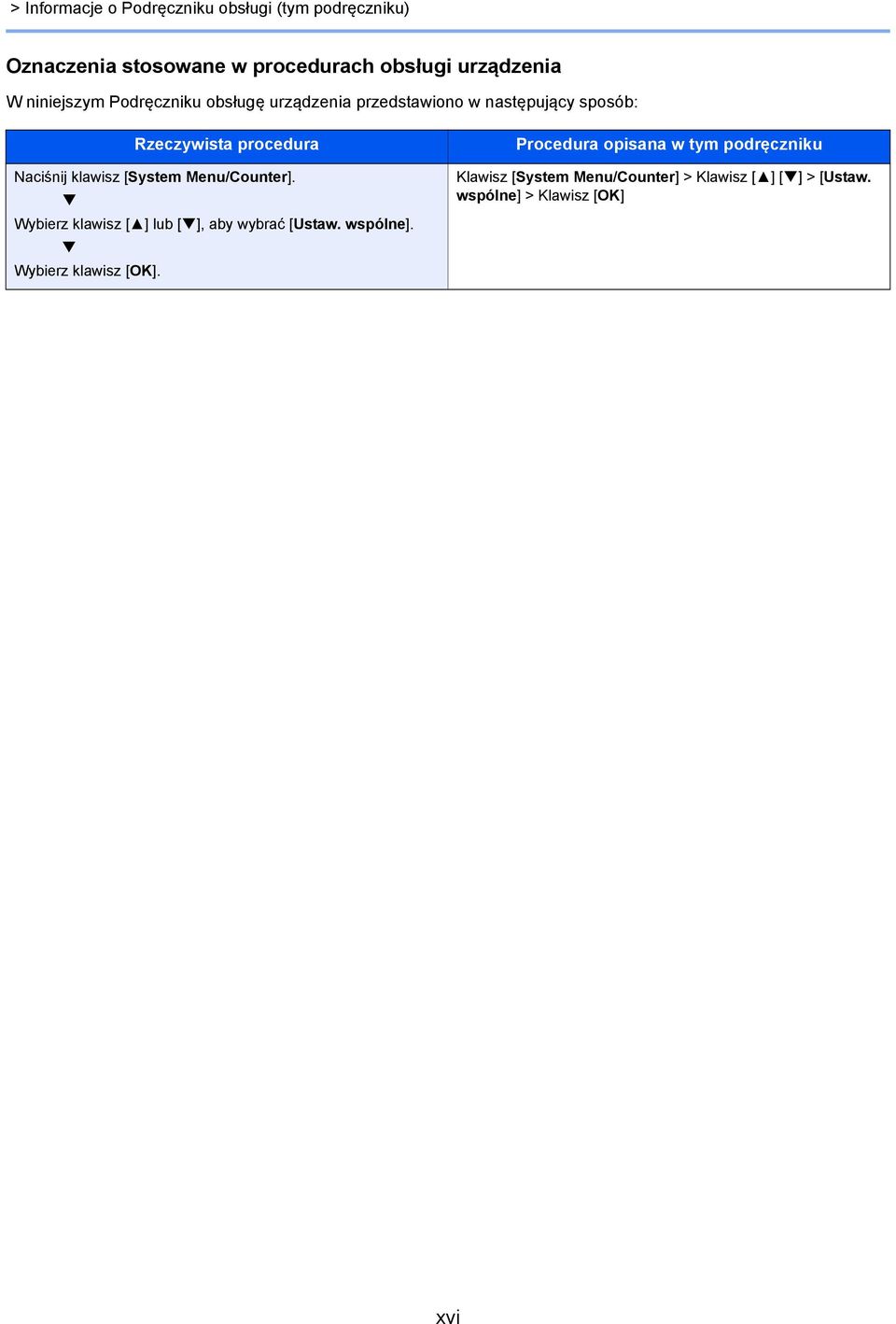

17 > Informacje o Podręczniku obsługi (tym podręczniku) Oznaczenia stosowane w procedurach obsługi urządzenia W niniejszym Podręczniku obsługę urządzenia przedstawiono w następujący sposób: Rzeczywista procedura Naciśnij klawisz [System Menu/Counter]. Wybierz klawisz [ ] lub [ ], aby wybrać [Ustaw. wspólne]. Wybierz klawisz [OK]. Procedura opisana w tym podręczniku Klawisz [System Menu/Counter] > Klawisz [ ] [ ] > [Ustaw. wspólne] > Klawisz [OK] xvi

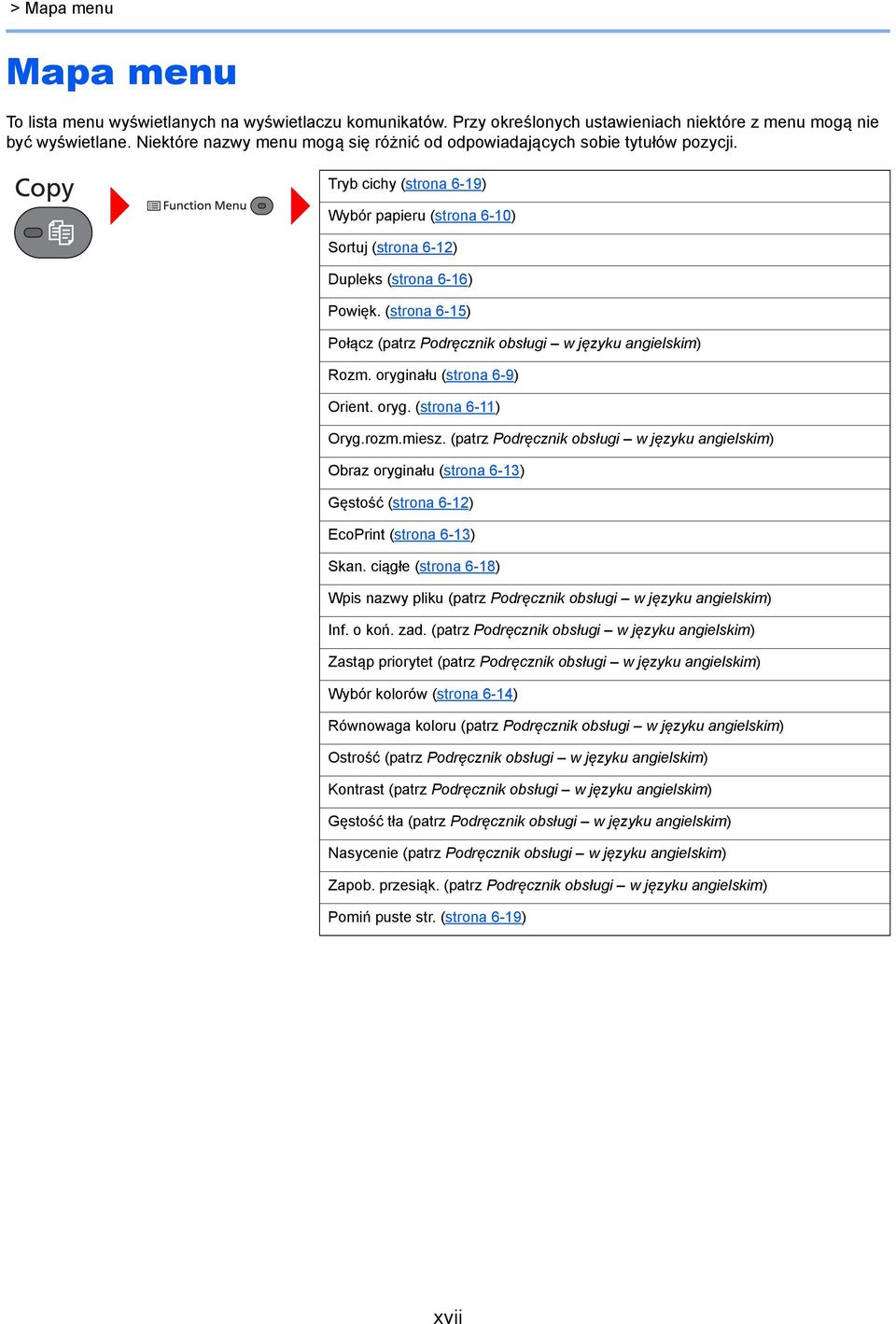

18 > Mapa menu Mapa menu To lista menu wyświetlanych na wyświetlaczu komunikatów. Przy określonych ustawieniach niektóre z menu mogą nie być wyświetlane. Niektóre nazwy menu mogą się różnić od odpowiadających sobie tytułów pozycji. Tryb cichy (strona 6-19) Wybór papieru (strona 6-10) Sortuj (strona 6-12) Dupleks (strona 6-16) Powięk. (strona 6-15) Połącz (patrz Podręcznik obsługi w języku angielskim) Rozm. oryginału (strona 6-9) Orient. oryg. (strona 6-11) Oryg.rozm.miesz. (patrz Podręcznik obsługi w języku angielskim) Obraz oryginału (strona 6-13) Gęstość (strona 6-12) EcoPrint (strona 6-13) Skan. ciągłe (strona 6-18) Wpis nazwy pliku (patrz Podręcznik obsługi w języku angielskim) Inf. o koń. zad. (patrz Podręcznik obsługi w języku angielskim) Zastąp priorytet (patrz Podręcznik obsługi w języku angielskim) Wybór kolorów (strona 6-14) Równowaga koloru (patrz Podręcznik obsługi w języku angielskim) Ostrość (patrz Podręcznik obsługi w języku angielskim) Kontrast (patrz Podręcznik obsługi w języku angielskim) Gęstość tła (patrz Podręcznik obsługi w języku angielskim) Nasycenie (patrz Podręcznik obsługi w języku angielskim) Zapob. przesiąk. (patrz Podręcznik obsługi w języku angielskim) Pomiń puste str. (strona 6-19) xvii

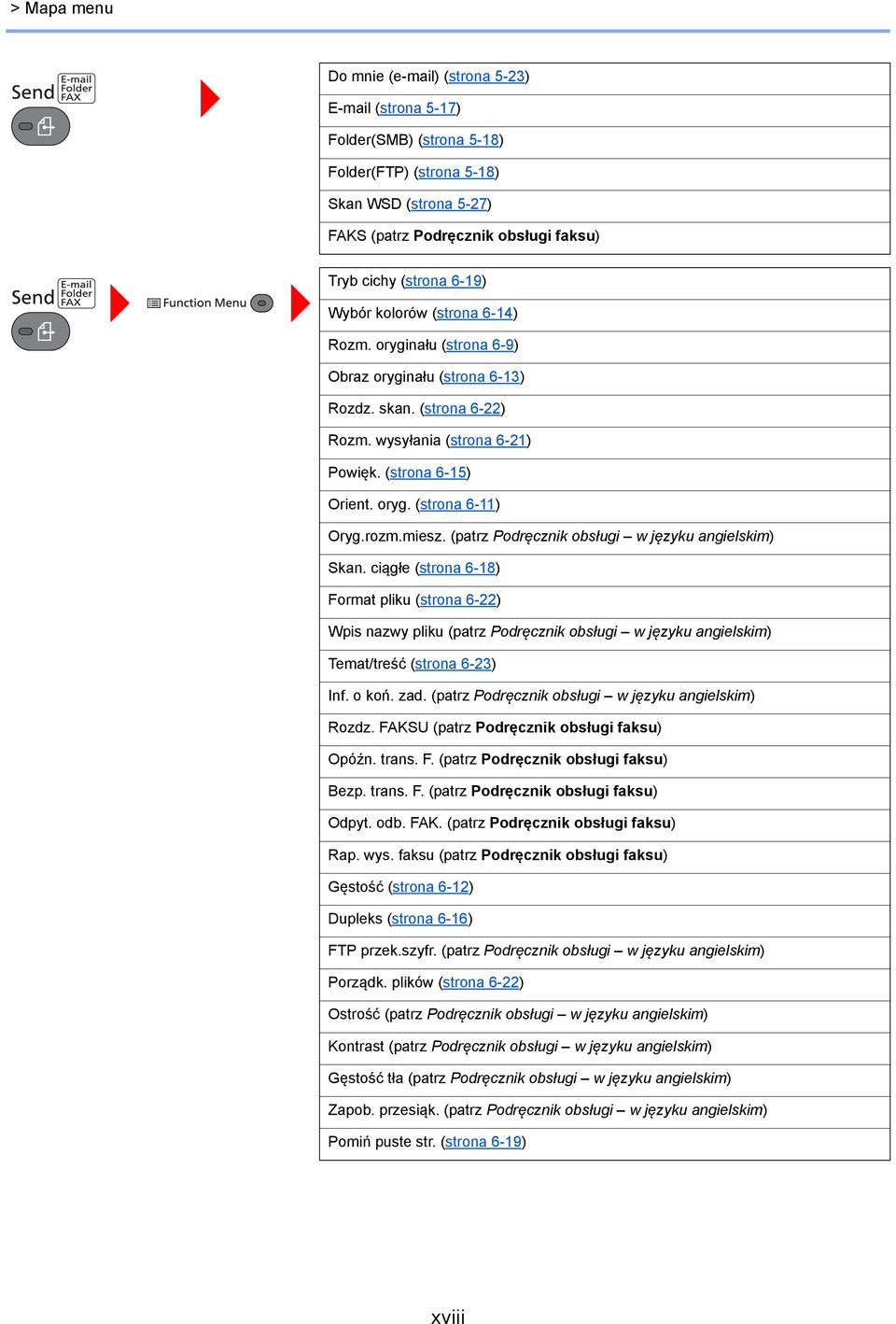

19 > Mapa menu Do mnie ( ) (strona 5-23) (strona 5-17) Folder(SMB) (strona 5-18) Folder(FTP) (strona 5-18) Skan WSD (strona 5-27) FAKS (patrz Podręcznik obsługi faksu) Tryb cichy (strona 6-19) Wybór kolorów (strona 6-14) Rozm. oryginału (strona 6-9) Obraz oryginału (strona 6-13) Rozdz. skan. (strona 6-22) Rozm. wysyłania (strona 6-21) Powięk. (strona 6-15) Orient. oryg. (strona 6-11) Oryg.rozm.miesz. (patrz Podręcznik obsługi w języku angielskim) Skan. ciągłe (strona 6-18) Format pliku (strona 6-22) Wpis nazwy pliku (patrz Podręcznik obsługi w języku angielskim) Temat/treść (strona 6-23) Inf. o koń. zad. (patrz Podręcznik obsługi w języku angielskim) Rozdz. FAKSU (patrz Podręcznik obsługi faksu) Opóźn. trans. F. (patrz Podręcznik obsługi faksu) Bezp. trans. F. (patrz Podręcznik obsługi faksu) Odpyt. odb. FAK. (patrz Podręcznik obsługi faksu) Rap. wys. faksu (patrz Podręcznik obsługi faksu) Gęstość (strona 6-12) Dupleks (strona 6-16) FTP przek.szyfr. (patrz Podręcznik obsługi w języku angielskim) Porządk. plików (strona 6-22) Ostrość (patrz Podręcznik obsługi w języku angielskim) Kontrast (patrz Podręcznik obsługi w języku angielskim) Gęstość tła (patrz Podręcznik obsługi w języku angielskim) Zapob. przesiąk. (patrz Podręcznik obsługi w języku angielskim) Pomiń puste str. (strona 6-19) xviii

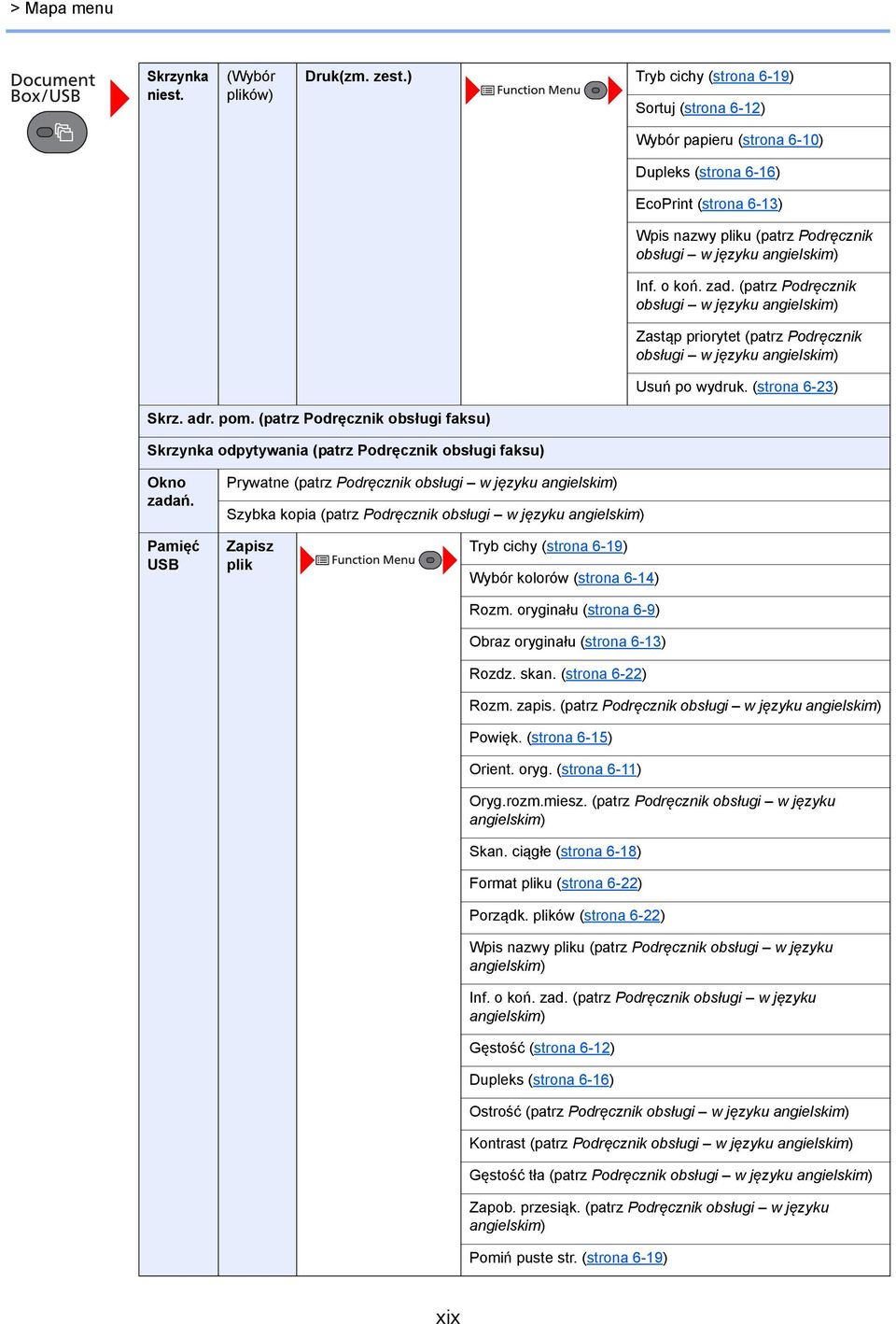

20 > Mapa menu Skrzynka niest. (Wybór plików) Druk(zm. zest.) Tryb cichy (strona 6-19) Sortuj (strona 6-12) Wybór papieru (strona 6-10) Dupleks (strona 6-16) EcoPrint (strona 6-13) Wpis nazwy pliku (patrz Podręcznik obsługi w języku angielskim) Inf. o koń. zad. (patrz Podręcznik obsługi w języku angielskim) Zastąp priorytet (patrz Podręcznik obsługi w języku angielskim) Usuń po wydruk. (strona 6-23) Skrz. adr. pom. (patrz Podręcznik obsługi faksu) Skrzynka odpytywania (patrz Podręcznik obsługi faksu) Okno zadań. Prywatne (patrz Podręcznik obsługi w języku angielskim) Szybka kopia (patrz Podręcznik obsługi w języku angielskim) Pamięć USB Zapisz plik Tryb cichy (strona 6-19) Wybór kolorów (strona 6-14) Rozm. oryginału (strona 6-9) Obraz oryginału (strona 6-13) Rozdz. skan. (strona 6-22) Rozm. zapis. (patrz Podręcznik obsługi w języku angielskim) Powięk. (strona 6-15) Orient. oryg. (strona 6-11) Oryg.rozm.miesz. (patrz Podręcznik obsługi w języku angielskim) Skan. ciągłe (strona 6-18) Format pliku (strona 6-22) Porządk. plików (strona 6-22) Wpis nazwy pliku (patrz Podręcznik obsługi w języku angielskim) Inf. o koń. zad. (patrz Podręcznik obsługi w języku angielskim) Gęstość (strona 6-12) Dupleks (strona 6-16) Ostrość (patrz Podręcznik obsługi w języku angielskim) Kontrast (patrz Podręcznik obsługi w języku angielskim) Gęstość tła (patrz Podręcznik obsługi w języku angielskim) Zapob. przesiąk. (patrz Podręcznik obsługi w języku angielskim) Pomiń puste str. (strona 6-19) xix

21 > Mapa menu Pamięć USB (Wybór plików) Drukuj Tryb cichy (strona 6-19) Sortuj (strona 6-12) Wybór papieru (strona 6-10) Dupleks (strona 6-16) EcoPrint (strona 6-13) Wpis nazwy pliku (patrz Podręcznik obsługi w języku angielskim) Inf. o koń. zad. (patrz Podręcznik obsługi w języku angielskim) Zastąp priorytet (patrz Podręcznik obsługi w języku angielskim) Wybór kolorów (strona 6-14) Szyfr. PDF (patrz Podręcznik obsługi w języku angielskim) Druk JPEG/TIFF (patrz Podręcznik obsługi w języku angielskim) XPS dop do str (patrz Podręcznik obsługi w języku angielskim) xx

22 > Mapa menu Przywołaj program. (strona 5-6) Stan zad. druk. (patrz Podręcznik obsługi w języku angielskim) Stan zad. wys. (patrz Podręcznik obsługi w języku angielskim) Stan zad. zapis. (patrz Podręcznik obsługi w języku angielskim) Zaplan. zadanie (patrz Podręcznik obsługi w języku angielskim) Dzien. zad. druk. (patrz Podręcznik obsługi w języku angielskim) Dzien. zad. wys. (patrz Podręcznik obsługi w języku angielskim) Dzienn. zad. zapis. (patrz Podręcznik obsługi w języku angielskim) Dzien. zad. faks (patrz Podręcznik obsługi faksu) Skaner (patrz Podręcznik obsługi w języku angielskim) Drukarka (patrz Podręcznik obsługi w języku angielskim) FAKS (patrz Podręcznik obsługi faksu) Status tonera (patrz Podręcznik obsługi w języku angielskim) Stan papieru (patrz Podręcznik obsługi w języku angielskim) Pamięć USB (patrz Podręcznik obsługi w języku angielskim) SSD (patrz Podręcznik obsługi w języku angielskim) Klawiatura USB (patrz Podręcznik obsługi w języku angielskim) Sieć (patrz Podręcznik obsługi w języku angielskim) Opc. karta siec. (patrz Podręcznik obsługi w języku angielskim) Sieć bezprzewod. (patrz Podręcznik obsługi w języku angielskim) xxi

23 > Mapa menu Raport Raportuj druk. Mapa menu (patrz Podręcznik obsługi w języku angielskim) Strona stanu (patrz Podręcznik obsługi w języku angielskim) Lista czcionek (patrz Podręcznik obsługi w języku angielskim) St. karty opcj. (patrz Podręcznik obsługi w języku angielskim) Ust. rap. admin. (Patrz Podręcznik obsługi faksu) Ustaw. rap. wyn. (patrz Podręcznik obsługi w języku angielskim) His. dzien. zad. Wysyłanie autom. (patrz Podręcznik obsługi w języku angielskim) Wyślij historię (patrz Podręcznik obsługi w języku angielskim) Miejsce docelowe (patrz Podręcznik obsługi w języku angielskim) Temat (patrz Podręcznik obsługi w języku angielskim) Dane osobowe (patrz Podręcznik obsługi w języku angielskim) Licznik (strona 2-37) xxii
