1 KARTA INFORMACYJNA 1

2 2 KARTA INFORMACYJNA 1. PRZEZNACZENIE Aparaty nawiewne typu ANB przeznaczone są do ogrzewania (chłodzenia) hal fabrycznych, magazynów, bram wjazdowych (śluzy), hal handlowych, itp. Produkowane są one w 2 wlk. ze względu na moc cieplną nagrzewnicy i funkcje: Aparat ANB-1 z nagrzewnicą 1-rzędową posiada funkcję grzania, Aparat ANB-2 z nagrzewnicą (chłodnicą) 2-rzędową posiada funkcję grzania i chłodzenia. Aparaty ANB szczególnie nadają się do montażu w pomieszczeniach wysokich (8-10m) od podłogi. 2. BUDOWA Aparat ANB składa się z: nagrzewnicy (chłodnicy) wodnej tj. wymiennika ciepła Cu-Al., wentylatora osiowego, izolowanej tacy z króćcem odpływu skroplin (dot. ANB-2), płyty górnej z uchwytami do mocowania (podwieszenia) aparatu, deflektora rozpływu strugi do pomieszczeń niskich (opcja) ANB-1 ANB-2 KLIMOR Gdynia,. Przedruk zabroniony

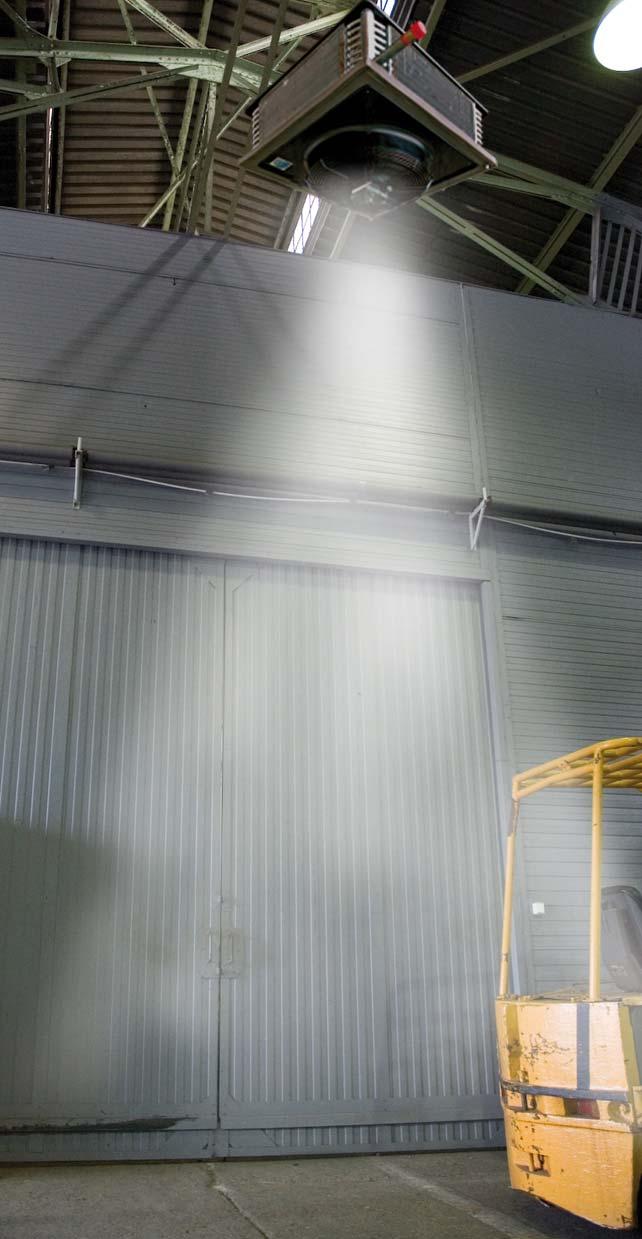

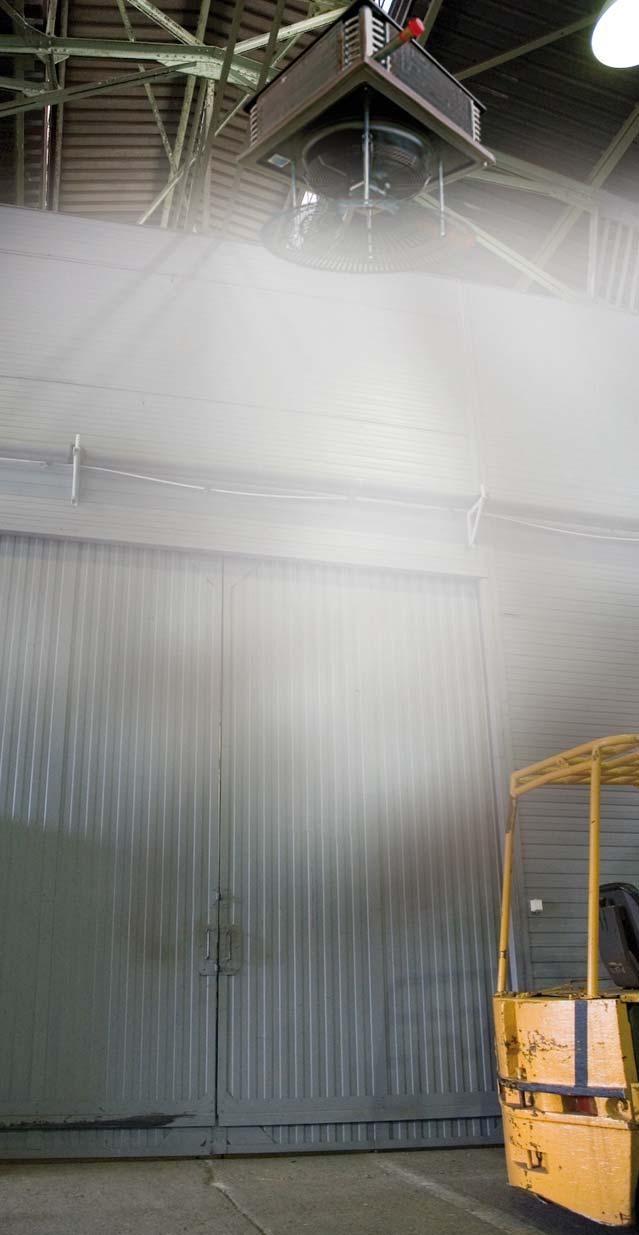

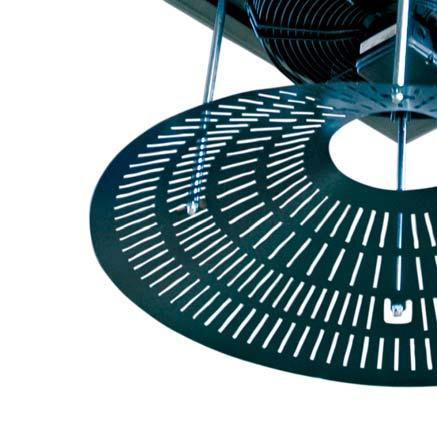

3 KARTA INFORMACYJNA 3 Rys. Nr 2 Deflektor Deflektor Stanowi wyposażenie dodatkowe (opcja). Zadaniem deflektora jest rozproszenie strugi powietrza przy montażu aparatu w pomieszczeniach niskich (4-5m) od podłogi. Poniższe zdjęcia przedstawiają porównanie rozpływu strugi powietrza. Rys. Nr 3 Aparat ANB-2/D (z deflektorem). KLIMOR Gdynia,. Przedruk zabroniony Rys. Nr 4 ANB-1 (bez deflektora) Rys. Nr 5 ANB-2/D (z deflektorem)

4 4 KARTA INFORMACYJNA 3. DANE TECHNICZNE Tabela Nr 1 Parametry ANB-1 ANB-2 Wydajność powietrza 4000 m 3 /h 3500 m 3 /h Nagrzewnica 1 - rzędowa 2 - rzędowa Max. moc grzewcza przy temp. wody 90/70 C 37 kw 57 kw Max. moc chłodnicza przy temp. wody 7/12 C - 32 kw Przyrost temp. powietrza przy temp. wody 90/70 C 25K 45K Dopuszczalna temp. czynnika 110 C Dopuszczalne ciśnienie czynnika 1,0 MPa Średnica przyłączy wymiennika 1 Pojemność wodna nagrzewnicy 1,5 dm 3 3,0 dm 3 Opory przepływu powietrza 22 Pa 40 Pa Zasilanie silnika wentylatora 230 V; 50 Hz Moc silnika wentylatora 310 W IP silnika wentylatora 54 Max. zasięg strumienia powietrza 20 m Poziom hałasu (w odległości 5 m) 53 db(a) Masa aparatu (bez czynnika) 25 kg 29 kg Tabela Nr 2 Parametry nagrzewnic (chłodnicy) Nagrzewnica jednorzędowa ANB-1 wydatek powietrza 4000 m 3 /h Tw1/Tw2 [ C] tp1 [ C] tp2 [ C] Q[kW] p [kpa] G [m 3 /h] 0 12,0 18,1 4,2 1,0 5 15,5 15,5 3,2 1,0 50/ ,0 13,0 2,3 0, ,0 10,3 1,5 0, 20 25,5 7, 0,9 0,4 0 18,4 2, 4, 1,2 5 21,8 24,0 3,8 1,0 70/ ,2 21,0 3,1 1, , 18,7 2,5 0, ,9 1,0 1,9 0,8 0 22,1 32,0,2 1,4 5 25, 29,3 5,3 1,2 80/ ,1 2, 4,5 1, ,5 24,1 3,8 1, ,8 21,5 3,1 1,0 0 25,8 37,2 7,9 1, 5 29,4 34, 7,0 1, 90/ ,9 32,0,0 1,4 15 3,3 29,4 5,2 1, ,7 2,8 4,4 1,2 KLIMOR Gdynia,. Przedruk zabroniony

5 KARTA INFORMACYJNA 5 Nagrzewnica dwurzędowa ANB-2 wydatek powietrza 3500 m 3 /h Tw1/Tw2 [ C] tp1 [ C] tp2 [ C] Q[kW] p [kpa] G [m 3 /h] 0 22,2 28,2 2,7 1, 5 24,4 24,1 2,0 1,4 50/ ,4 20,1 1,4 1, ,3 1,1 1,0 1, ,0 11,0 0, 0, 0 32, 41,0 3,0 1,8 5 34,9 37,2 2,5 1, 70/ ,1 33,2 2,0 1, ,2 29,2 1, 1, ,2 25,2 1,2 1,2 0 39,0 49,4 4,0 2,2 5 41,4 45,2 3,4 2,0 80/ ,7 41,2 2,9 1, ,9 37,2 2,4 1, 20 48,0 33,2 2,0 1,4 0 45,4 57,4 5,0 2, 5 47,8 53,2 4,4 2,4 90/ ,2 49,2 3,8 2, ,5 45,2 3,3 2, ,5 41,0 2,8 1,8 KLIMOR Gdynia,. Przedruk zabroniony Chłodnica dwurzędowa ANB-2 wydatek powietrza 3500 m 3 /h Tw1/Tw2 [ C] tp1 [ C] tp2 [ C] Q[kW] p [kpa] G [m 3 /h] 40 25,3 32,0 31,7 5,4 7/ ,9 22,9 18, 4, ,5 14,2 7,5 2, ,5 8,8 3,2 1, 40 27,5 2,3 12,2 3,2 8/ ,2 15,4 4,7 1, ,1 10,0 2,2 1, ,5 4,0 0,4 0, 40 29,2 22,0,9 2,4 10/ ,0 11,4 2,2 1, ,5 7,0 0,9 0, ,4 3,0 0,2 0,4 Tw1 - temperatura wody na wlocie do nagrzewnicy (chłodnicy) Tw2 - temperatura wody na wylocie z nagrzewnicy (chłodnicy) tp1 - temperatura powietrza wlotowego tp2 - temperatura powietrza ogrzanego (schłodzonego) Q - moc nagrzewnicy (chłodnicy) p - spadek ciśnienia wody na wymienniku G - strumień objętościowy wody

6 KARTA INFORMACYJNA 4. AUTOMATYKA Automatyka stanowi wyposażenie dodatkowe urządzenia. W skład kompletnego układu automatyki wchodzi: dwudrogowy zawór wodny z siłownikiem elektrotermicznym sterujący pracą nagrzewnicy - (kvs=5,5m 3 /h; temp. medium 2-95 C); siłownik elektrotermiczny - zasilanie 230V; IP43, regulator prędkości obrotowej silnika wentylatora umożliwiający sterowanie wydatku powietrza oraz mocy cieplnej nagrzewnicy - zasilanie 230V; 50/0Hz; 5 stopni regulacji; IP54; Imax - 2A, termostat pomieszczeniowy umożliwiający ustawienie żądanej temperatury powietrza w pomieszczeniu w zakresie 5-30 C ; zasilanie 230V; 50/0Hz ; IP30; Imax - 1A. 5. SPOSÓB OZNACZANIA ANB 1 / wielkość aparatu: 1 - z nagrzewnicą 1 - rządową 2 - z nagrzewnicą (chłodnicą) 2 - rządową 2 - deflektor: D - z deflektor 0 - bez deflektor Przykład oznaczeń: Aparat ANB z nagrzewnicą 1-rzędową z deflektorem - ANB-1/D Aparat ANB z nagrzewnicą (chłodnicą) 2-rzędową bez deflektora - ANB-2 Wykaz wyposażenia w automatykę podaje się oddzielnie: zawór dwudrogowy siłownik elektrotermiczny regulator prędkości obrotowej wentylatora termostat pomieszczeniowy. ZAKRES DOSTAWY, GWARANCJA W zakres dostawy wchodzą: Aparat 1 szt. DTR 1 szt. Gwarancja obejmuje standardowo okres 18 miesięcy od daty sprzedaży, nie dłużej jednak jak 24 miesiące od daty produkcji. Uwaga: KLIMOR zastrzega sobie możliwość wprowadzenia bez powiadamiania, zmian konstrukcyjnych i materiałowych, wynikających z modernizacji i doskonalenia wyrobu. KLIMOR Gdynia,. Przedruk zabroniony
