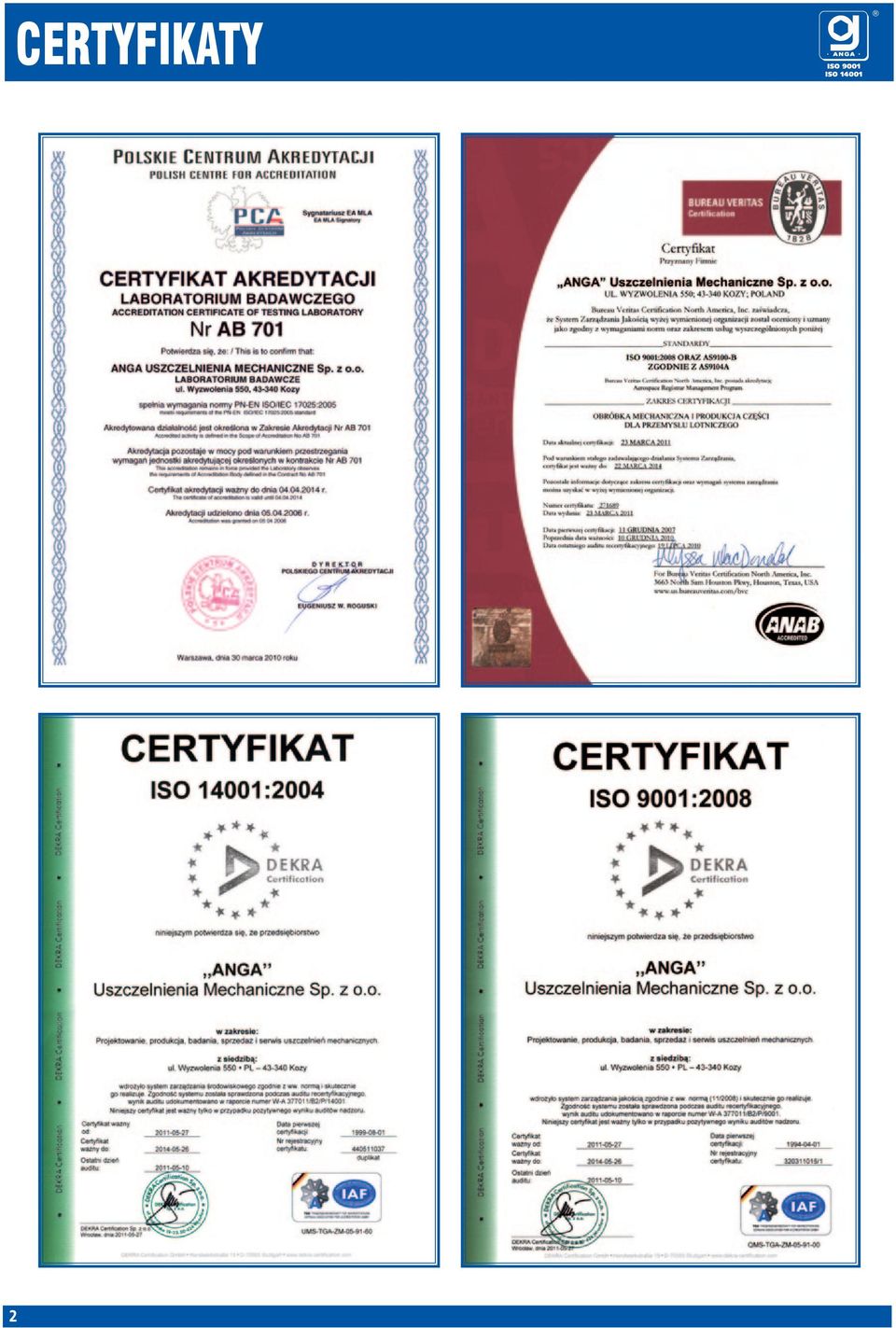

2 CERTYFIKATY 2

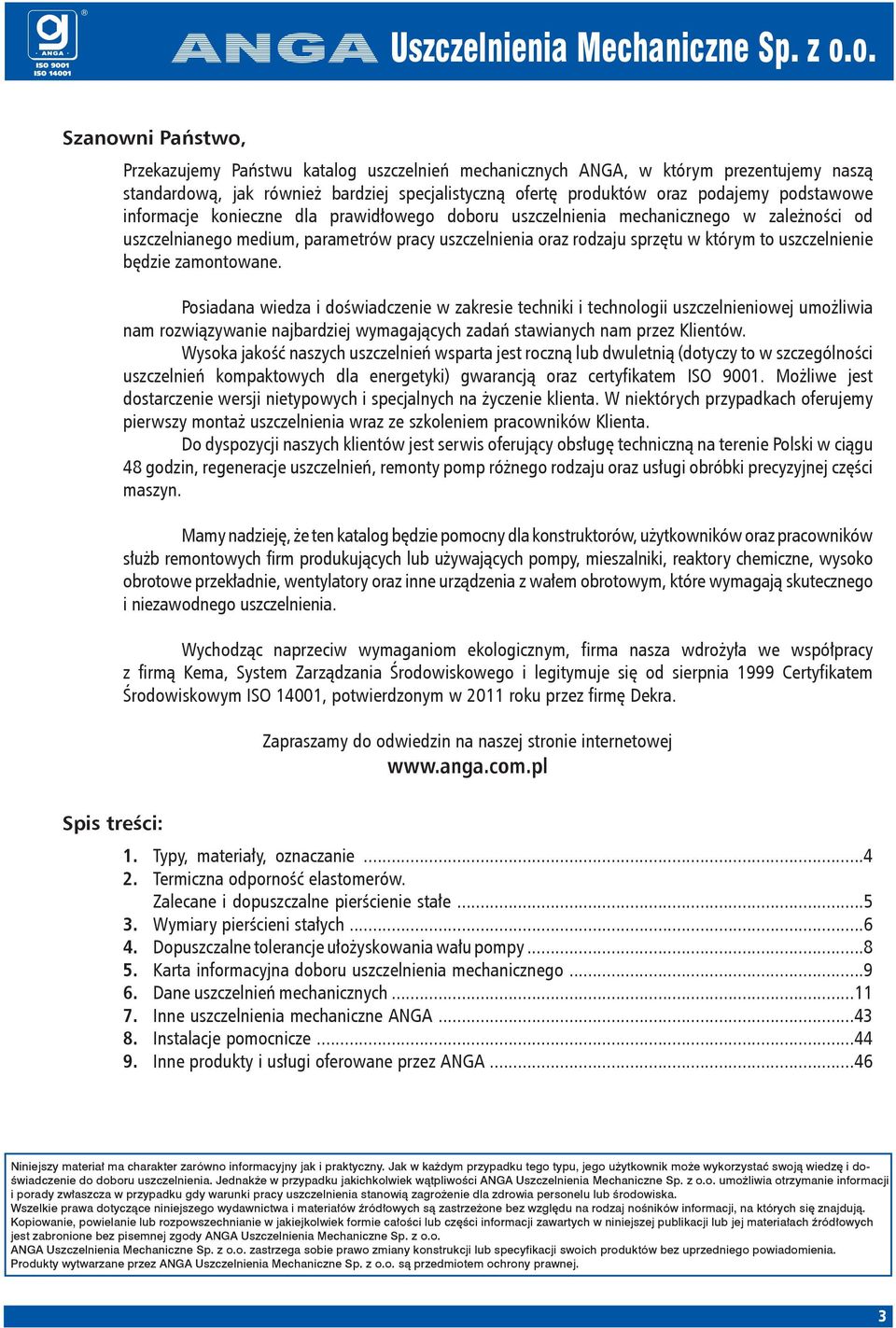

3 Uszczelnienia Mechaniczne Sp. z o.o. Szanowni Państwo, Przekazujemy Państwu katalog uszczelnień mechanicznych ANGA, w którym prezentujemy naszą standardową, jak również bardziej specjalistyczną ofertę produktów oraz podajemy podstawowe informacje konieczne dla prawidłowego doboru uszczelnienia mechanicznego w zależności od uszczelnianego medium, parametrów pracy uszczelnienia oraz rodzaju sprzętu w którym to uszczelnienie będzie zamontowane. Posiadana wiedza i doświadczenie w zakresie techniki i technologii uszczelnieniowej umożliwia nam rozwiązywanie najbardziej wymagających zadań stawianych nam przez Klientów. Wysoka jakość naszych uszczelnień wsparta jest roczną lub dwuletnią (dotyczy to w szczególności uszczelnień kompaktowych dla energetyki) gwarancją oraz certyfikatem ISO Możliwe jest dostarczenie wersji nietypowych i specjalnych na życzenie klienta. W niektórych przypadkach oferujemy pierwszy montaż uszczelnienia wraz ze szkoleniem pracowników Klienta. Do dyspozycji naszych klientów jest serwis oferujący obsługę techniczną na terenie Polski w ciągu 48 godzin, regeneracje uszczelnień, remonty pomp różnego rodzaju oraz usługi obróbki precyzyjnej części maszyn. Mamy nadzieję, że ten katalog będzie pomocny dla konstruktorów, użytkowników oraz pracowników służb remontowych firm produkujących lub używających pompy, mieszalniki, reaktory chemiczne, wysoko obrotowe przekładnie, wentylatory oraz inne urządzenia z wałem obrotowym, które wymagają skutecznego i niezawodnego uszczelnienia. Wychodząc naprzeciw wymaganiom ekologicznym, firma nasza wdrożyła we współpracy z firmą Kema, System Zarządzania Środowiskowego i legitymuje się od sierpnia 1999 Certyfikatem Środowiskowym ISO 14001, potwierdzonym w 2011 roku przez firmę Dekra. Zapraszamy do odwiedzin na naszej stronie internetowej Spis treści: 1. Typy, materiały, oznaczanie Termiczna odporność elastomerów. Zalecane i dopuszczalne pierścienie stałe Wymiary pierścieni stałych Dopuszczalne tolerancje ułożyskowania wału pompy Karta informacyjna doboru uszczelnienia mechanicznego Dane uszczelnień mechanicznych Inne uszczelnienia mechaniczne ANGA Instalacje pomocnicze Inne produkty i usługi oferowane przez ANGA...46 Niniejszy materiał ma charakter zarówno informacyjny jak i praktyczny. Jak w każdym przypadku tego typu, jego użytkownik może wykorzystać swoją wiedzę i doświadczenie do doboru uszczelnienia. Jednakże w przypadku jakichkolwiek wątpliwości ANGA Uszczelnienia Mechaniczne Sp. z o.o. umożliwia otrzymanie informacji i porady zwłaszcza w przypadku gdy warunki pracy uszczelnienia stanowią zagrożenie dla zdrowia personelu lub środowiska. Wszelkie prawa dotyczące niniejszego wydawnictwa i materiałów źródłowych są zastrzeżone bez względu na rodzaj nośników informacji, na których się znajdują. Kopiowanie, powielanie lub rozpowszechnianie w jakiejkolwiek formie całości lub części informacji zawartych w niniejszej publikacji lub jej materiałach źródłowych jest zabronione bez pisemnej zgody ANGA Uszczelnienia Mechaniczne Sp. z o.o. ANGA Uszczelnienia Mechaniczne Sp. z o.o. zastrzega sobie prawo zmiany konstrukcji lub specyfikacji swoich produktów bez uprzedniego powiadomienia. Produkty wytwarzane przez ANGA Uszczelnienia Mechaniczne Sp. z o.o. są przedmiotem ochrony prawnej. 3

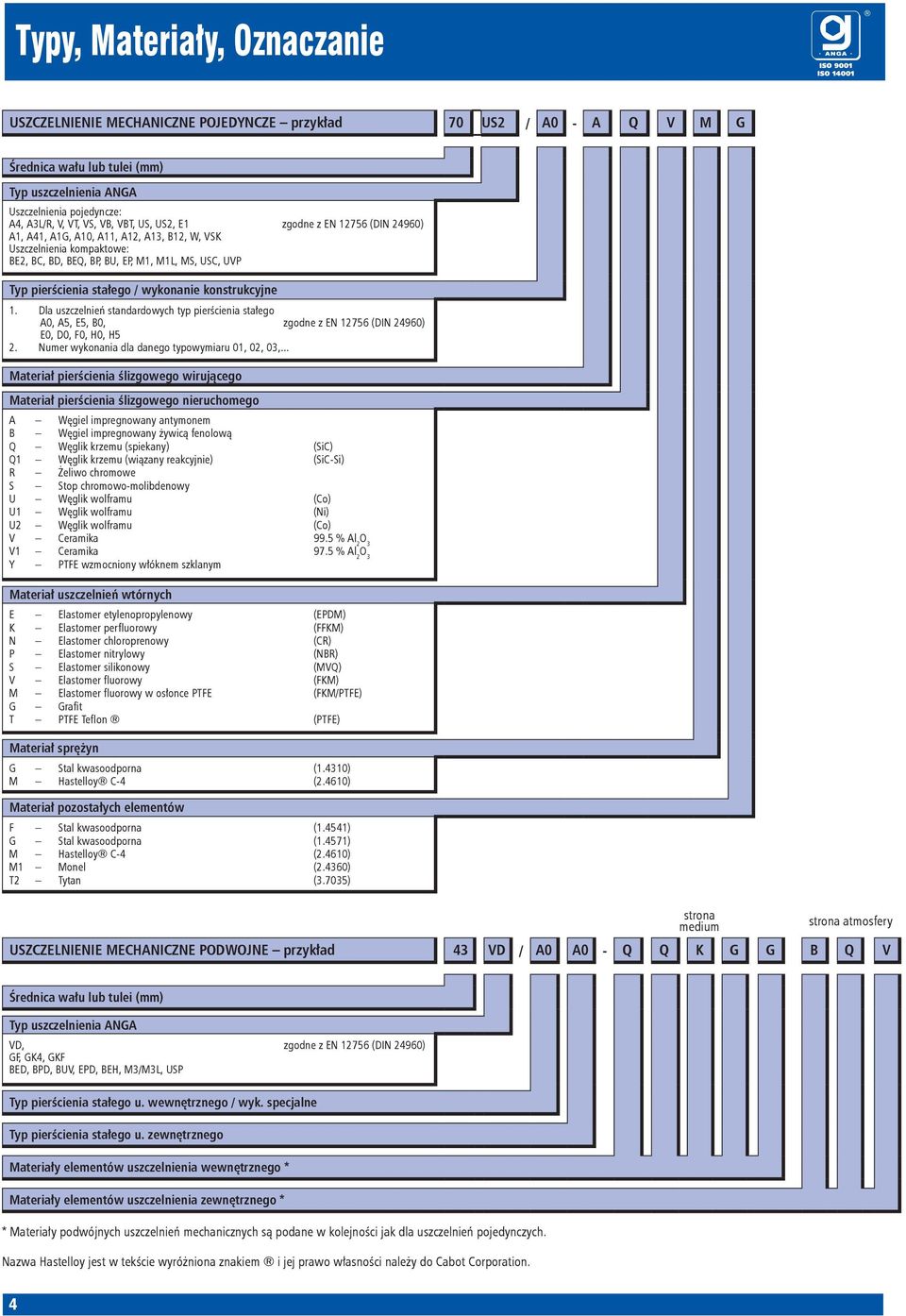

4 Typy,, Oznaczanie USZCZELNIENIE MECHANICZNE POJEDYNCZE przykład 70 US2 / A0 - A Q V M G Średnica wału lub tulei (mm) Typ uszczelnienia ANGA Uszczelnienia pojedyncze: A4, A3L/R, V, VT, VS, VB, VBT, US, US2, E1 zgodne z EN (DIN 24960) A1, A41, A1G, A10, A11, A12, A13, B12, W, VSK Uszczelnienia kompaktowe: BE2, BC, BD, BEQ, BP, BU, EP, M1, M1L, MS, USC, UVP Typ pierścienia stałego / wykonanie konstrukcyjne 1. Dla uszczelnień standardowych typ pierścienia stałego A0, A5, E5, B0, zgodne z EN (DIN 24960) E0, D0, F0, H0, H5 2. Numer wykonania dla danego typowymiaru 01, 02, 03,... Materiał pierścienia ślizgowego wirującego Materiał pierścienia ślizgowego nieruchomego A Węgiel impregnowany antymonem B Węgiel impregnowany żywicą fenolową Q Węglik krzemu (spiekany) (SiC) Q1 Węglik krzemu (wiązany reakcyjnie) (SiC-Si) R Żeliwo chromowe S Stop chromowo-molibdenowy U Węglik wolframu (Co) U1 Węglik wolframu (Ni) U2 Węglik wolframu (Co) V Ceramika 99.5 % Al 2 O 3 V1 Ceramika 97.5 % Al 2 O 3 Y PTFE wzmocniony włóknem szklanym Materiał uszczelnień wtórnych E Elastomer etylenopropylenowy (EPDM) K Elastomer perfluorowy (FFKM) N Elastomer chloroprenowy (CR) P Elastomer nitrylowy (NBR) S Elastomer silikonowy (MVQ) V Elastomer fluorowy (FKM) M Elastomer fluorowy w osłonce PTFE (FKM/PTFE) G Grafit T PTFE Teflon (PTFE) Materiał sprężyn G Stal kwasoodporna (1.4310) M Hastelloy C-4 (2.4610) Materiał pozostałych elementów F Stal kwasoodporna (1.4541) G Stal kwasoodporna (1.4571) M Hastelloy C-4 (2.4610) M1 Monel (2.4360) T2 Tytan (3.7035) strona medium strona atmosfery USZCZELNIENIE MECHANICZNE PODWOJNE przykład 43 VD / A0 A0 - Q Q K G G B Q V Średnica wału lub tulei (mm) Typ uszczelnienia ANGA VD, zgodne z EN (DIN 24960) GF, GK4, GKF BED, BPD, BUV, EPD, BEH, M3/M3L, USP Typ pierścienia stałego u. wewnętrznego / wyk. specjalne Typ pierścienia stałego u. zewnętrznego elementów uszczelnienia wewnętrznego * elementów uszczelnienia zewnętrznego * * podwójnych uszczelnień mechanicznych są podane w kolejności jak dla uszczelnień pojedynczych. Nazwa Hastelloy jest w tekście wyróżniona znakiem i jej prawo własności należy do Cabot Corporation. 4

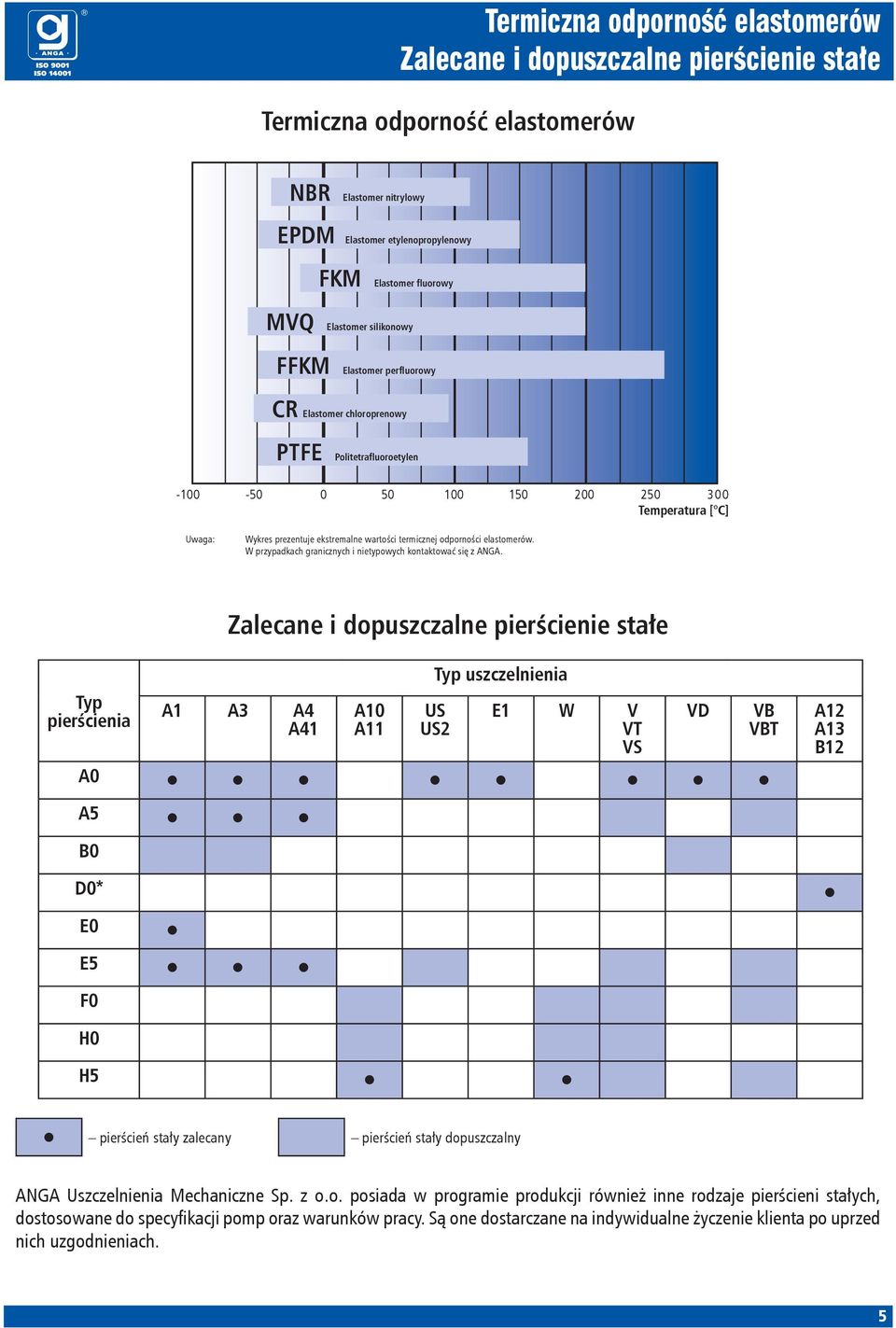

5 Termiczna odporność elastomerów Zalecane i dopuszczalne pierścienie stałe Termiczna odporność elastomerów NBR EPDM MVQ FFKM Elastomer nitrylowy Elastomer etylenopropylenowy FKM Elastomer silikonowy Elastomer fluorowy Elastomer perfluorowy CR Elastomer chloroprenowy PTFE Politetrafluoroetylen Temperatura [ C] Uwaga: Wykres prezentuje ekstremalne wartości termicznej odporności elastomerów. W przypadkach granicznych i nietypowych kontaktować się z ANGA. Zalecane i dopuszczalne pierścienie stałe Typ pierścienia A1 A3 A4 A41 A10 A11 Typ uszczelnienia US US2 E1 W V VT VS A0 A5 B0 D0* E0 E5 F0 VD VB VBT A12 A13 B12 H0 H5 pierścień stały zalecany pierścień stały dopuszczalny ANGA Uszczelnienia Mechaniczne Sp. z o.o. posiada w programie produkcji również inne rodzaje pierścieni stałych, dostosowane do specyfikacji pomp oraz warunków pracy. Są one dostarczane na indywidualne życzenie klienta po uprzed nich uzgodnieniach. 5

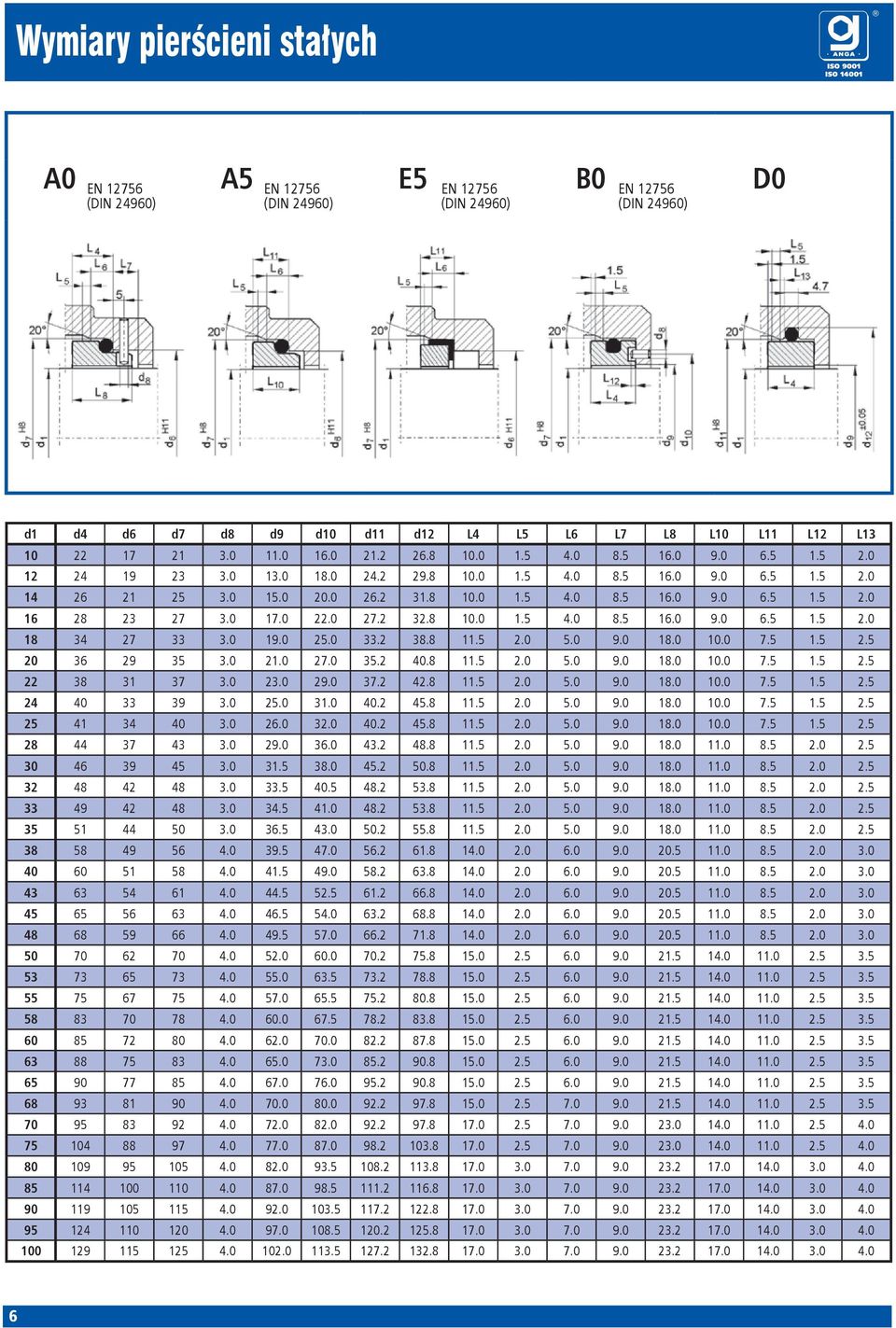

6 Wymiary pierścieni stałych A0 EN (DIN 24960) A5 EN (DIN 24960) E5 EN (DIN 24960) B0 EN (DIN 24960) D0 d1 d4 d6 d7 d8 d9 d10 d11 d12 L4 L5 L6 L7 L8 L10 L11 L12 L

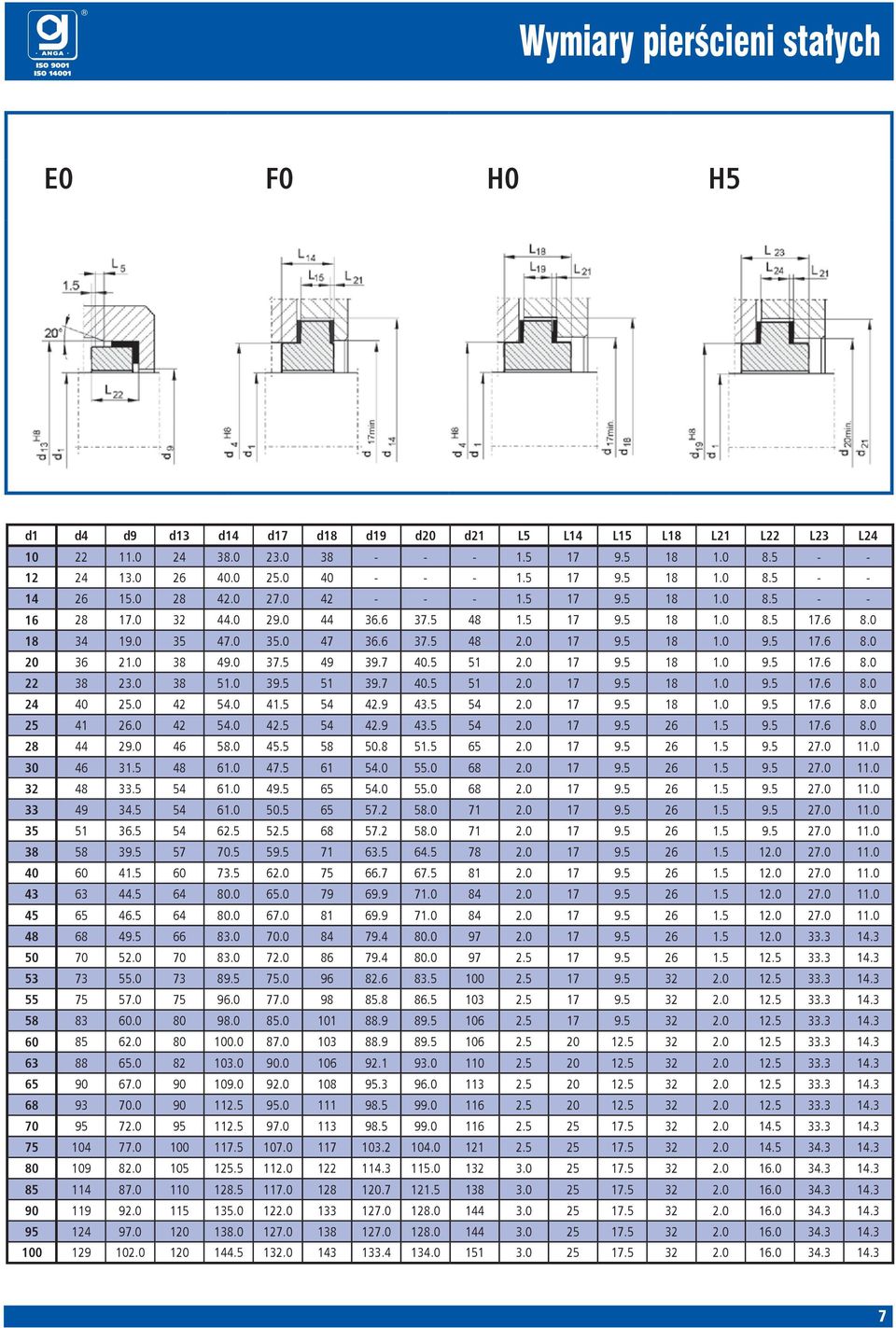

7 Wymiary pierścieni stałych E0 F0 H0 H5 d1 d4 d9 d13 d14 d17 d18 d19 d20 d21 L5 L14 L15 L18 L21 L22 L23 L

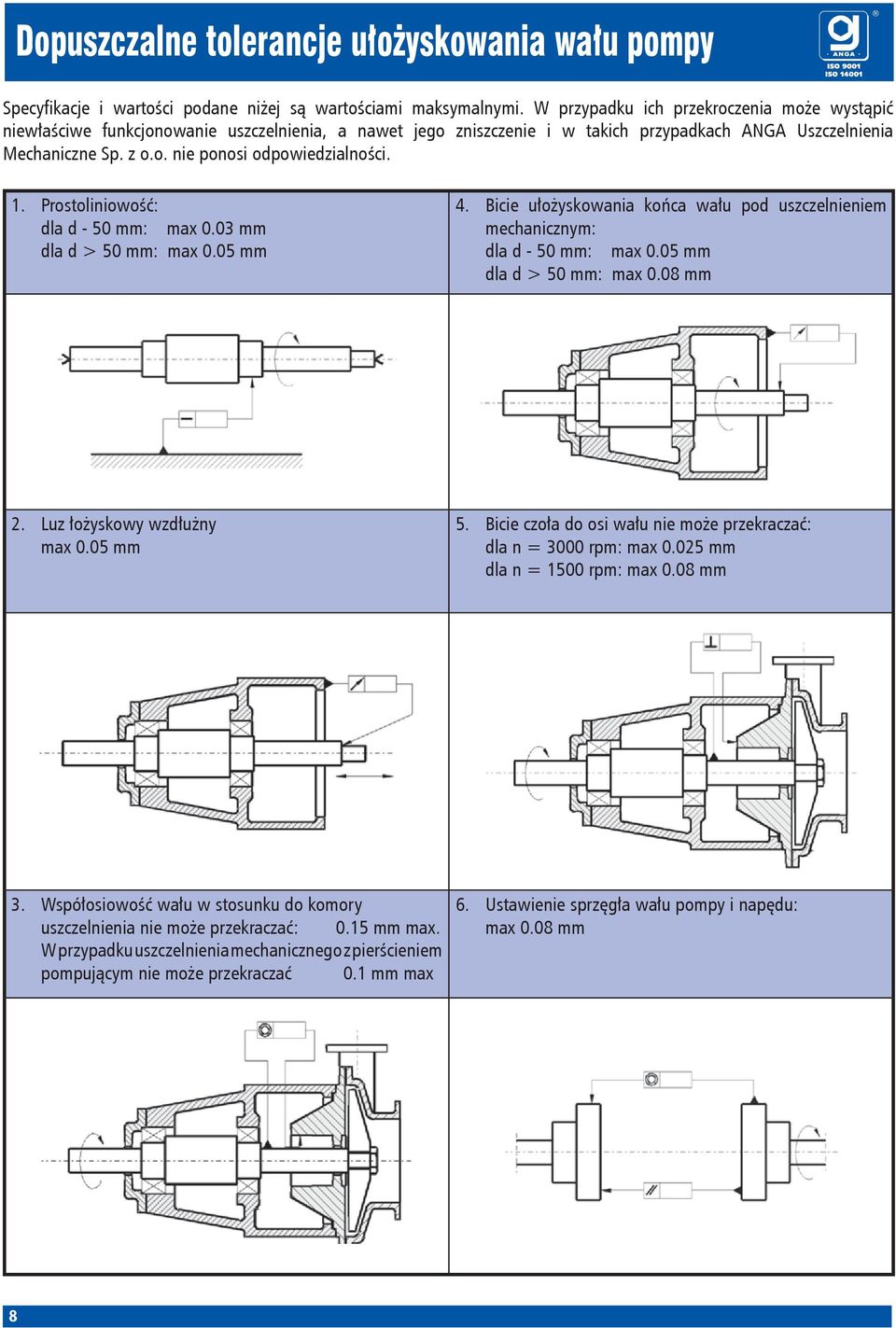

8 Dopuszczalne tolerancje ułożyskowania wału pompy Specyfikacje i wartości podane niżej są wartościami maksymalnymi. W przypadku ich przekroczenia może wystąpić niewłaściwe funkcjonowanie uszczelnienia, a nawet jego zniszczenie i w takich przypadkach ANGA Uszczelnienia Mechaniczne Sp. z o.o. nie ponosi odpowiedzialności. 1. Prostoliniowość: dla d - 50 mm: max 0.03 mm dla d > 50 mm: max 0.05 mm 4. Bicie ułożyskowania końca wału pod uszczelnieniem mechanicznym: dla d - 50 mm: max 0.05 mm dla d > 50 mm: max 0.08 mm 2. Luz łożyskowy wzdłużny max 0.05 mm 5. Bicie czoła do osi wału nie może przekraczać: dla n = 3000 rpm: max mm dla n = 1500 rpm: max 0.08 mm 3. Współosiowość wału w stosunku do komory uszczelnienia nie może przekraczać: 0.15 mm max. W przypadku uszczelnienia mechanicznego z pierścieniem pompującym nie może przekraczać 0.1 mm max 6. Ustawienie sprzęgła wału pompy i napędu: max 0.08 mm 8

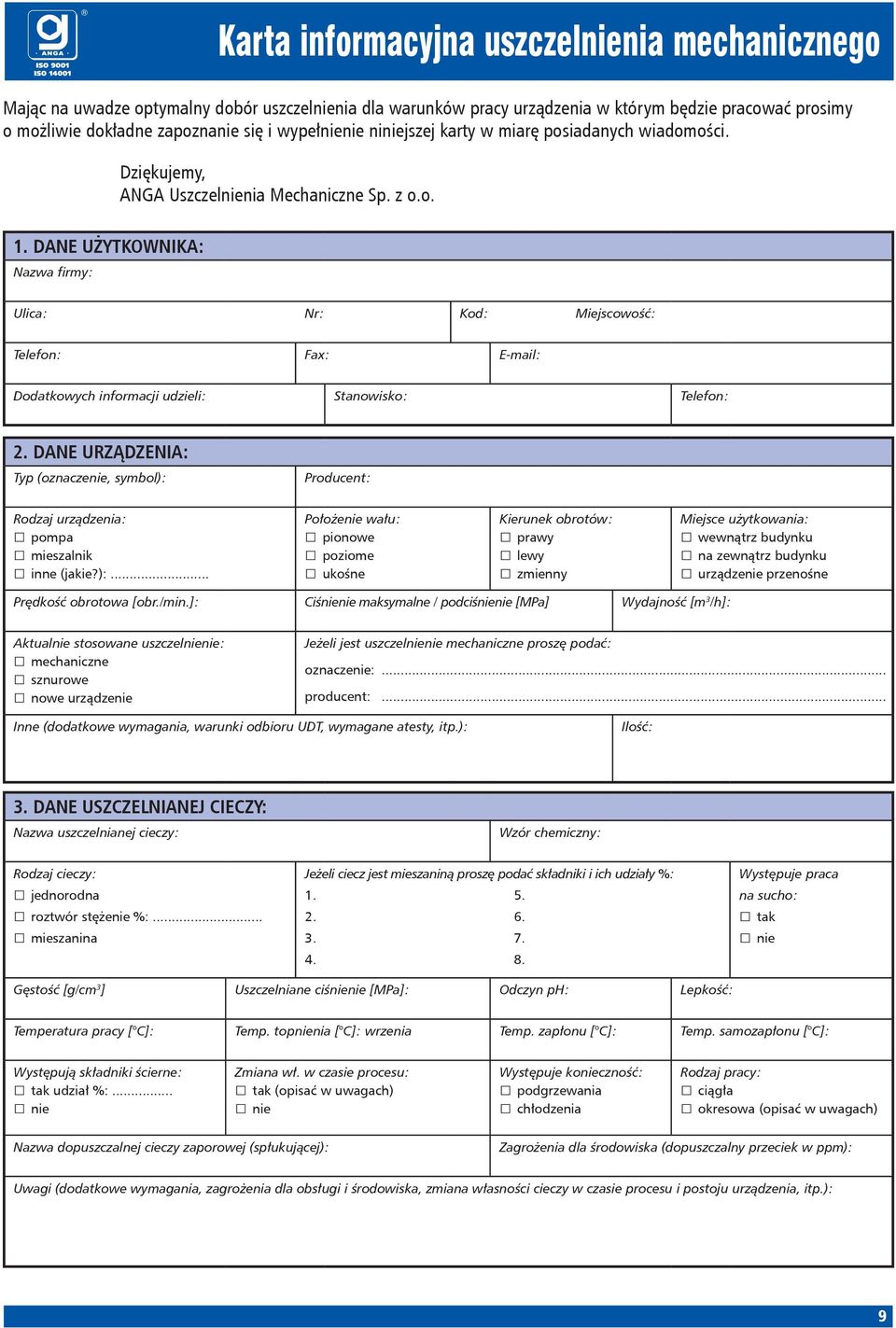

9 Karta informacyjna uszczelnienia mechanicznego Mając na uwadze optymalny dobór uszczelnienia dla warunków pracy urządzenia w którym będzie pracować prosimy o możliwie dokładne zapoznanie się i wypełnienie niniejszej karty w miarę posiadanych wiadomości. 1. DANE UŻYTKOWNIKA: Nazwa firmy: Dziękujemy, ANGA Uszczelnienia Mechaniczne Sp. z o.o. Ulica: Nr: : Miejscowość: Telefon: Fax: Dodatkowych informacji udzieli: Stanowisko: Telefon: 2. DANE URZĄDZENIA: Typ (oznaczenie, symbol): Producent: Rodzaj urządzenia: pompa mieszalnik inne (jakie?):... Położenie wału: pionowe poziome ukośne Kierunek obrotów: prawy lewy zmienny Miejsce użytkowania: wewnątrz budynku na zewnątrz budynku urządzenie przenośne Prędkość obrotowa [obr./min.]: Ciśnienie maksymalne / podciśnienie [MPa] Wydajność [m 3 /h]: Aktualnie stosowane uszczelnienie: mechaniczne sznurowe nowe urządzenie Jeżeli jest uszczelnienie mechaniczne proszę podać: oznaczenie:... producent:... Inne (dodatkowe wymagania, warunki odbioru UDT, wymagane atesty, itp.): Ilość: 3. DANE USZCZELNIANEJ CIECZY: Nazwa uszczelnianej cieczy: Rodzaj cieczy: jednorodna roztwór stężenie %:... mieszanina Wzór chemiczny: Jeżeli ciecz jest mieszaniną proszę podać składniki i ich udziały %: Występuje praca na sucho: tak nie Gęstość [g/cm 3 ] Uszczelniane ciśnienie [MPa]: Odczyn ph: Lepkość: Temperatura pracy [ C]: Temp. topnienia [ C]: wrzenia Temp. zapłonu [ C]: Temp. samozapłonu [ C]: Występują składniki ścierne: tak udział %:... nie Zmiana wł. w czasie procesu: tak (opisać w uwagach) nie Występuje konieczność: podgrzewania chłodzenia Rodzaj pracy: ciągła okresowa (opisać w uwagach) Nazwa dopuszczalnej cieczy zaporowej (spłukującej): Zagrożenia dla środowiska (dopuszczalny przeciek w ppm): Uwagi (dodatkowe wymagania, zagrożenia dla obsługi i środowiska, zmiana własności cieczy w czasie procesu i postoju urządzenia, itp.): 9

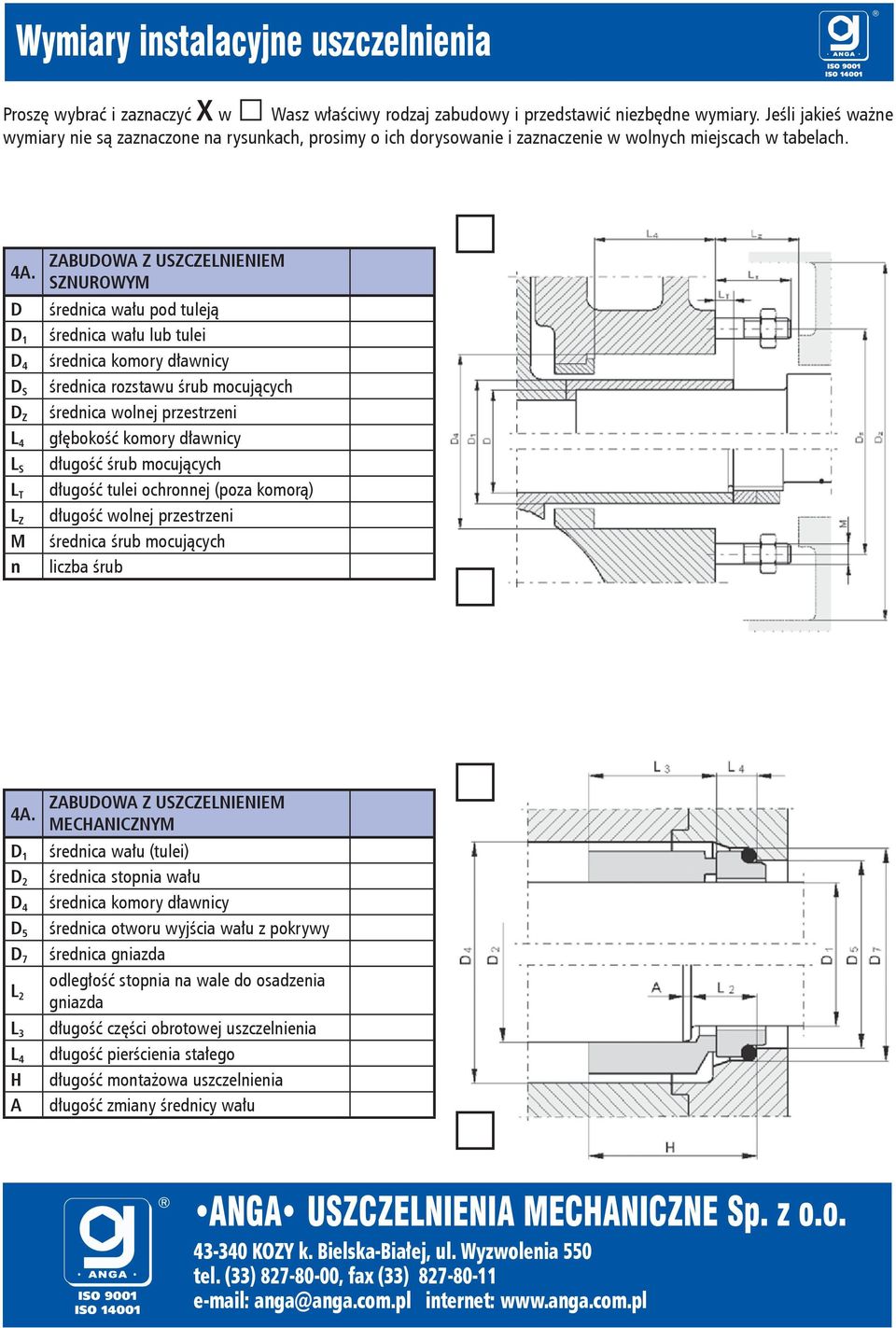

10 Wymiary instalacyjne uszczelnienia Proszę wybrać i zaznaczyć X w Wasz właściwy rodzaj zabudowy i przedstawić niezbędne wymiary. Jeśli jakieś ważne wymiary nie są zaznaczone na rysunkach, prosimy o ich dorysowanie i zaznaczenie w wolnych miejscach w tabelach. 4A. D D 1 D 4 D S D Z L 4 L S L T L Z M n ZABUDOWA Z USZCZELNIENIEM SZNUROWYM średnica wału pod tuleją średnica wału lub tulei średnica komory dławnicy średnica rozstawu śrub mocujących średnica wolnej przestrzeni głębokość komory dławnicy długość śrub mocujących długość tulei ochronnej (poza komorą) długość wolnej przestrzeni średnica śrub mocujących liczba śrub 4A. D 1 D 2 D 4 D 5 D 7 L 2 L 3 L 4 H A ZABUDOWA Z USZCZELNIENIEM MECHANICZNYM średnica wału (tulei) średnica stopnia wału średnica komory dławnicy średnica otworu wyjścia wału z pokrywy średnica gniazda odległość stopnia na wale do osadzenia gniazda długość części obrotowej uszczelnienia długość pierścienia stałego długość montażowa uszczelnienia długość zmiany średnicy wału KOZY k. Bielska-Białej, ul. Wyzwolenia 550 tel. (33) , fax (33) anga@anga.com.pl internet:

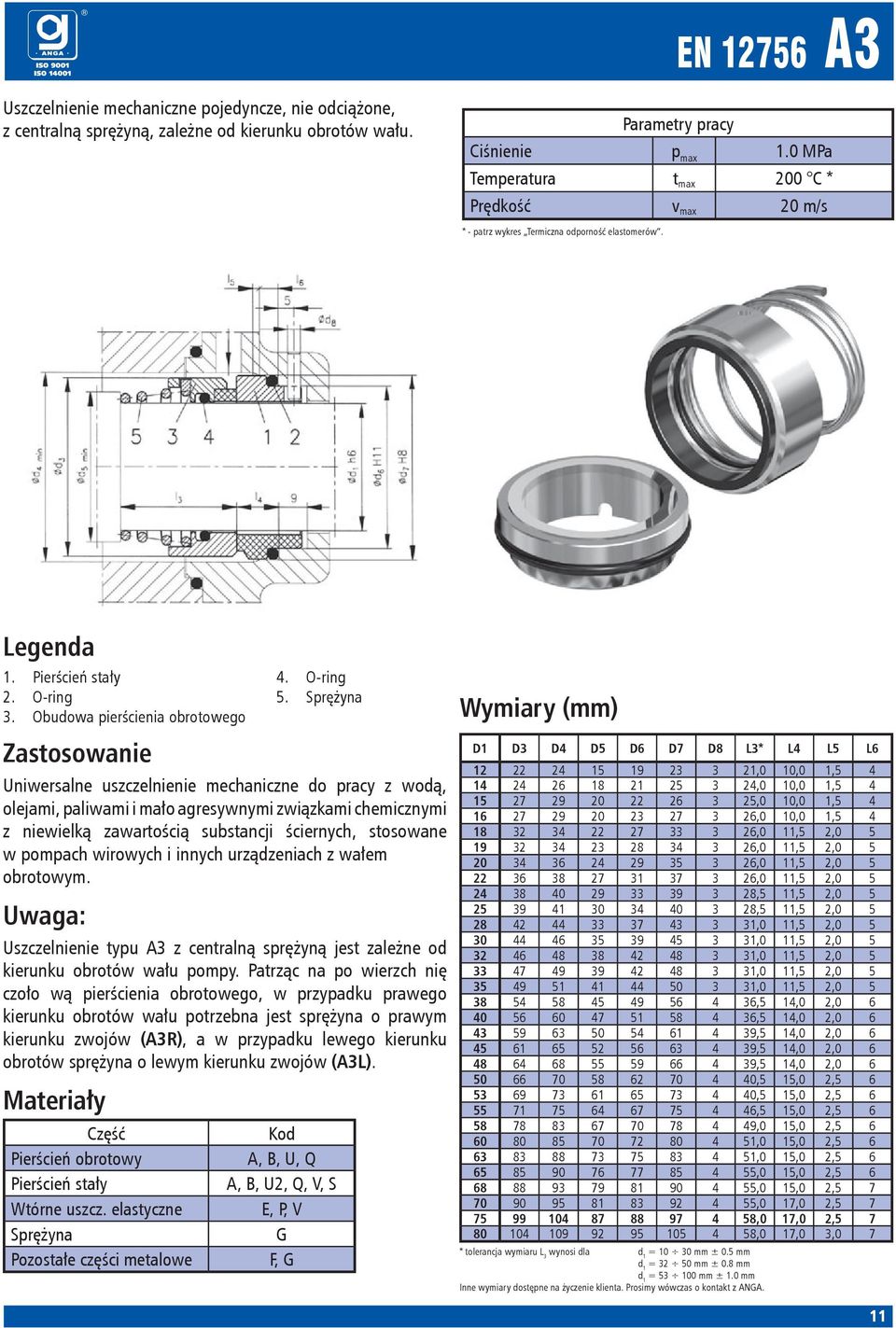

11 Uszczelnienie mechaniczne pojedyncze, nie odciążone, z centralną sprężyną, zależne od kierunku obrotów wału. EN A3 1.0 MPa Temperatura t max 200 C * Prędkość v max 20 m/s 1. Pierścień stały 2. O-ring 3. Obudowa pierścienia obrotowego 4. O-ring 5. Uniwersalne uszczelnienie mechaniczne do pracy z wodą, olejami, paliwami i mało agresywnymi związkami chemicznymi z niewielką zawartością substancji ściernych, stosowane w pompach wirowych i innych urządzeniach z wałem obrotowym. Uwaga: Uszczelnienie typu A3 z centralną sprężyną jest zależne od kierunku obrotów wału pompy. Patrząc na po wierzch nię czoło wą pierścienia obrotowego, w przypadku prawego kierunku obrotów wału potrzebna jest sprężyna o prawym kierunku zwojów (A3R), a w przypadku lewego kierunku obrotów sprężyna o lewym kierunku zwojów (A3L). Pierścień obrotowy Pierścień stały A, B, U, Q A, B, U2, Q, V, S E, P, V G F, G D1 D3 D4 D5 D6 D7 D8 L3* L4 L5 L ,0 10,0 1, ,0 10,0 1, ,0 10,0 1, ,0 10,0 1, ,0 11,5 2, ,0 11,5 2, ,0 11,5 2, ,0 11,5 2, ,5 11,5 2, ,5 11,5 2, ,0 11,5 2, ,0 11,5 2, ,0 11,5 2, ,0 11,5 2, ,0 11,5 2, ,5 14,0 2, ,5 14,0 2, ,5 14,0 2, ,5 14,0 2, ,5 14,0 2, ,5 15,0 2, ,5 15,0 2, ,5 15,0 2, ,0 15,0 2, ,0 15,0 2, ,0 15,0 2, ,0 15,0 2, ,0 15,0 2, ,0 17,0 2, ,0 17,0 2, ,0 17,0 3,0 7 * tolerancja wymiaru L 3 wynosi dla d 1 = mm ± 0.5 mm d 1 = mm ± 0.8 mm d 1 = mm ± 1.0 mm 11

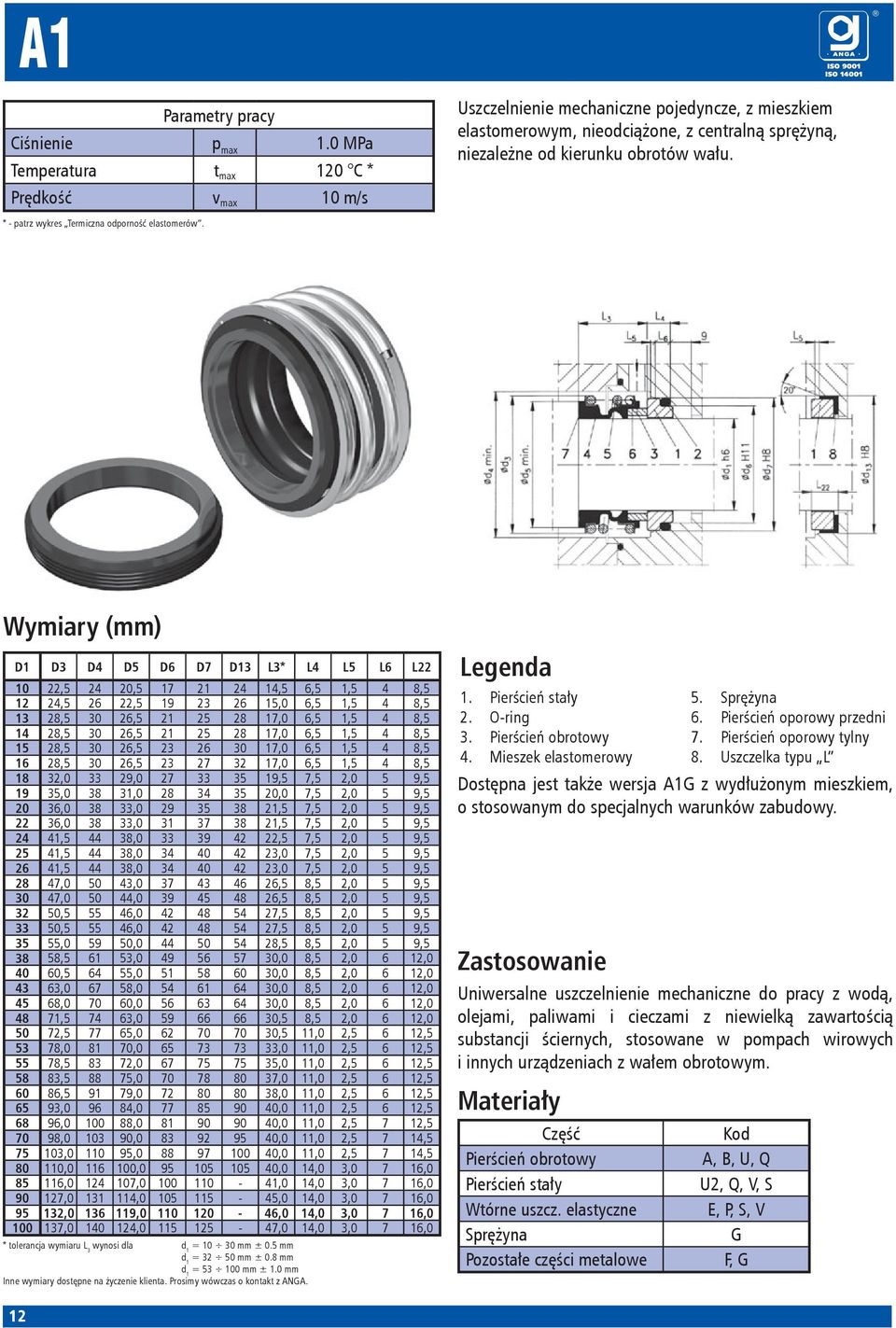

12 A1 1.0 MPa Temperatura t max 120 C * Prędkość v max 10 m/s Uszczelnienie mechaniczne pojedyncze, z mieszkiem elastomerowym, nieodciążone, z centralną sprężyną, niezależne od kierunku obrotów wału. D1 D3 D4 D5 D6 D7 D13 L3* L4 L5 L6 L , , ,5 6,5 1,5 4 8, , , ,0 6,5 1,5 4 8, , , ,0 6,5 1,5 4 8, , , ,0 6,5 1,5 4 8, , , ,0 6,5 1,5 4 8, , , ,0 6,5 1,5 4 8, , , ,5 7,5 2,0 5 9, , , ,0 7,5 2,0 5 9, , , ,5 7,5 2,0 5 9, , , ,5 7,5 2,0 5 9, , , ,5 7,5 2,0 5 9, , , ,0 7,5 2,0 5 9, , , ,0 7,5 2,0 5 9, , , ,5 8,5 2,0 5 9, , , ,5 8,5 2,0 5 9, , , ,5 8,5 2,0 5 9, , , ,5 8,5 2,0 5 9, , , ,5 8,5 2,0 5 9, , , ,0 8,5 2,0 6 12, , , ,0 8,5 2,0 6 12, , , ,0 8,5 2,0 6 12, , , ,0 8,5 2,0 6 12, , , ,5 8,5 2,0 6 12, , , ,5 11,0 2,5 6 12, , , ,0 11,0 2,5 6 12, , , ,0 11,0 2,5 6 12, , , ,0 11,0 2,5 6 12, , , ,0 11,0 2,5 6 12, , , ,0 11,0 2,5 6 12, , , ,0 11,0 2,5 7 12, , , ,0 11,0 2,5 7 14, , , ,0 11,0 2,5 7 14, , , ,0 14,0 3,0 7 16, , , ,0 14,0 3,0 7 16, , , ,0 14,0 3,0 7 16, , , ,0 14,0 3,0 7 16, , , ,0 14,0 3,0 7 16,0 * tolerancja wymiaru L 3 wynosi dla d 1 = mm ± 0.5 mm d 1 = mm ± 0.8 mm d 1 = mm ± 1.0 mm 1. Pierścień stały 2. O-ring 3. Pierścień obrotowy 4. Mieszek elastomerowy Pierścień oporowy przedni 7. Pierścień oporowy tylny 8. Uszczelka typu L Dostępna jest także wersja A1G z wydłużonym mieszkiem, o stosowanym do specjalnych warunków zabudowy. Uniwersalne uszczelnienie mechaniczne do pracy z wodą, olejami, paliwami i cieczami z niewielką zawartością substancji ściernych, stosowane w pompach wirowych i innych urządzeniach z wałem obrotowym. Pierścień obrotowy Pierścień stały A, B, U, Q U2, Q, V, S E, P, S, V G F, G 12

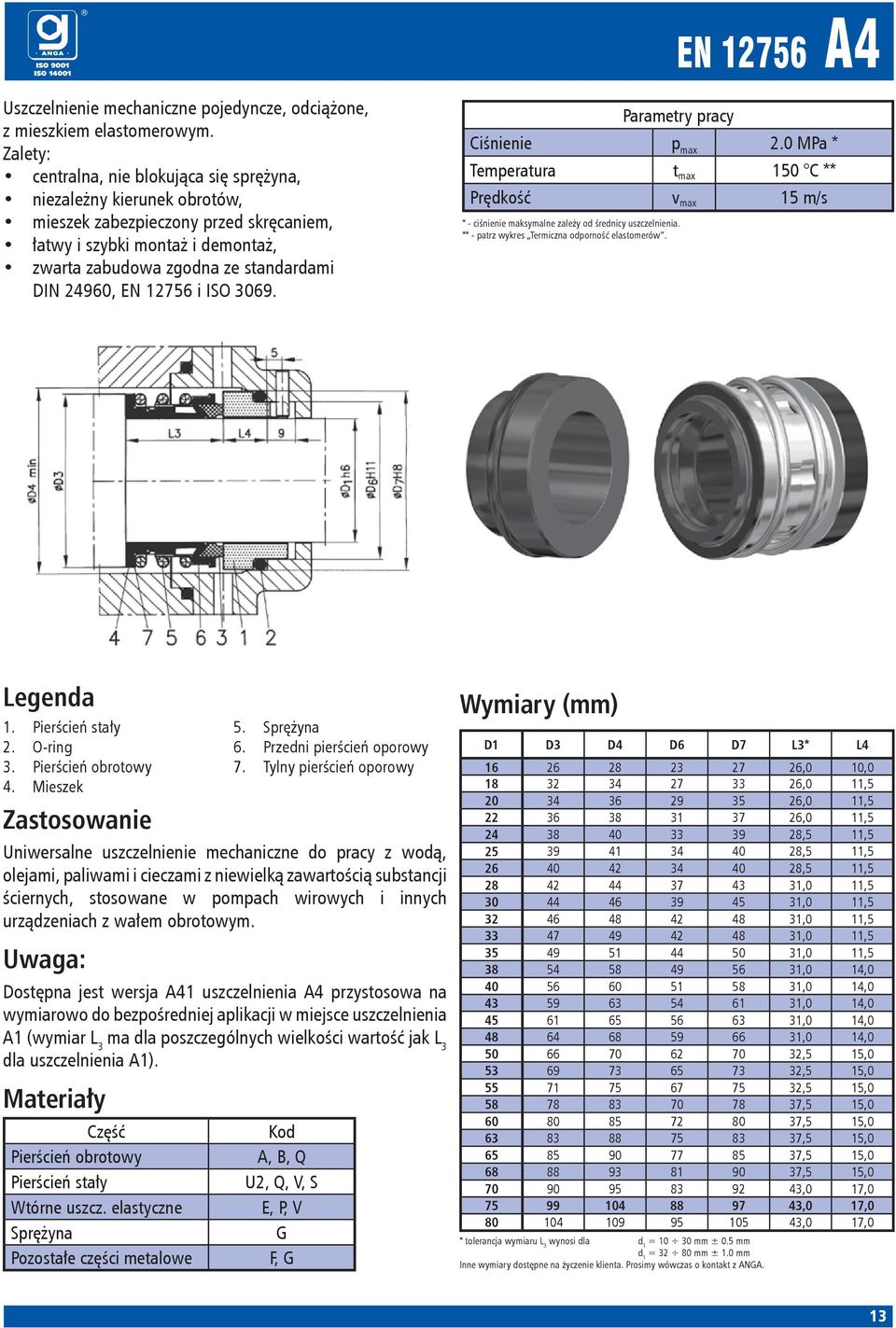

13 Uszczelnienie mechaniczne pojedyncze, odciążone, z mieszkiem elastomerowym. Zalety: centralna, nie blokująca się sprężyna, niezależny kierunek obrotów, mieszek zabezpieczony przed skręcaniem, łatwy i szybki montaż i demontaż, zwarta zabudowa zgodna ze standardami DIN 24960, EN i ISO EN A4 2.0 MPa * Temperatura t max 150 C ** Prędkość v max 15 m/s * - ciśnienie maksymalne zależy od średnicy uszczelnienia. * 1. Pierścień stały 2. O-ring 3. Pierścień obrotowy 4. Mieszek Przedni pierścień oporowy 7. Tylny pierścień oporowy Uniwersalne uszczelnienie mechaniczne do pracy z wodą, olejami, paliwami i cieczami z niewielką zawartością substancji ściernych, stosowane w pompach wirowych i innych urządzeniach z wałem obrotowym. Uwaga: Dostępna jest wersja A41 uszczelnienia A4 przystosowa na wymiarowo do bezpośredniej aplikacji w miejsce uszczelnienia A1 (wymiar L 3 ma dla poszczególnych wielkości wartość jak L 3 dla uszczelnienia A1). Pierścień obrotowy Pierścień stały A, B, Q U2, Q, V, S E, P, V G F, G D1 D3 D4 D6 D7 L3* L ,0 10, ,0 11, ,0 11, ,0 11, ,5 11, ,5 11, ,5 11, ,0 11, ,0 11, ,0 11, ,0 11, ,0 11, ,0 14, ,0 14, ,0 14, ,0 14, ,0 14, ,5 15, ,5 15, ,5 15, ,5 15, ,5 15, ,5 15, ,5 15, ,5 15, ,0 17, ,0 17, ,0 17,0 * tolerancja wymiaru L 3 wynosi dla d 1 = mm ± 0.5 mm d 1 = mm ± 1.0 mm 13

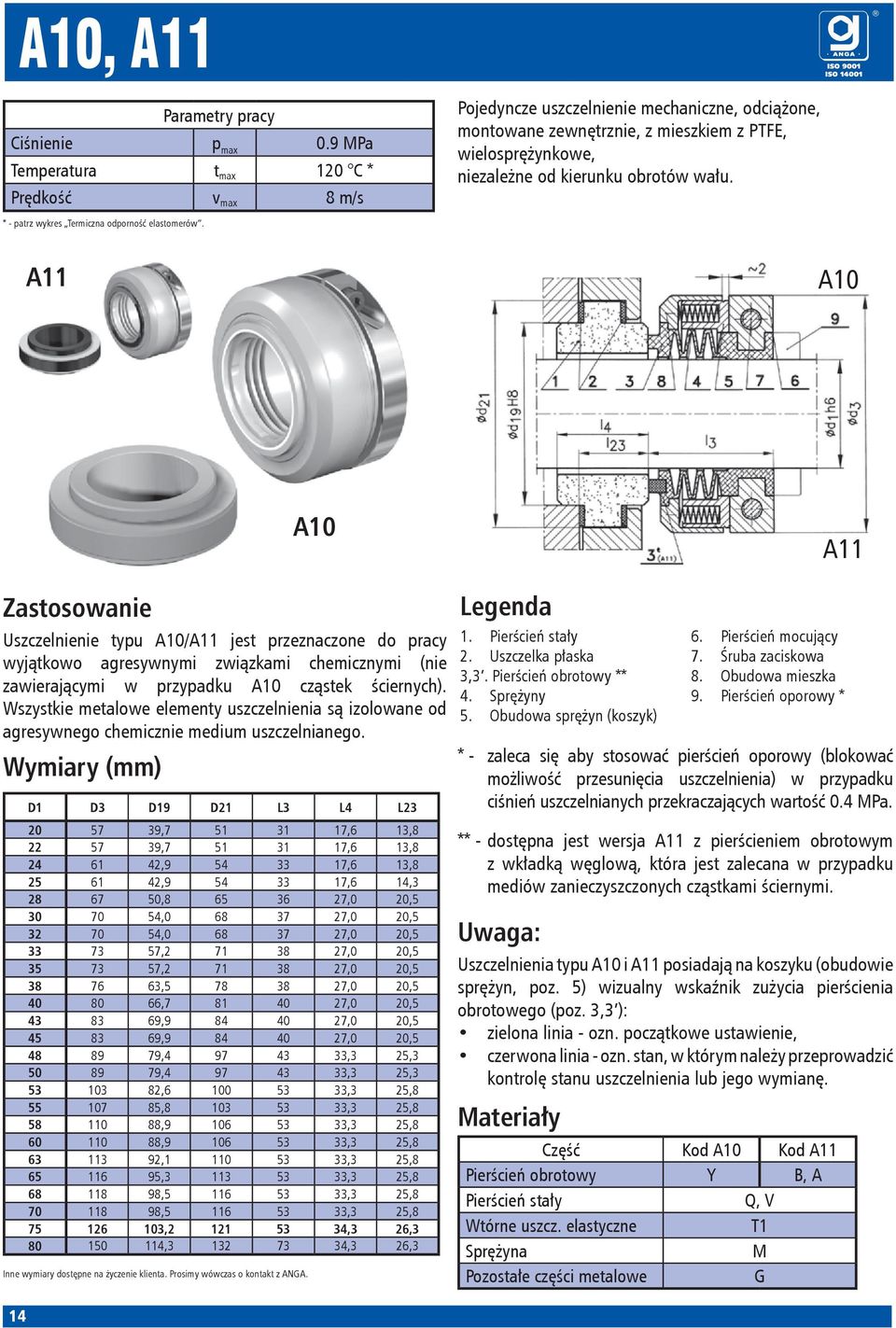

14 A10, A MPa Temperatura t max 120 C * Prędkość v max 8 m/s A11 Pojedyncze uszczelnienie mechaniczne, odciążone, montowane zewnętrznie, z mieszkiem z PTFE, wielosprężynkowe, niezależne od kierunku obrotów wału. A10 A10 A11 Uszczelnienie typu A10/A11 jest przeznaczone do pracy wyjątkowo agresywnymi związkami chemicznymi (nie zawierającymi w przypadku A10 cząstek ściernych). Wszystkie metalowe elementy uszczelnienia są izolowane od agresywnego chemicznie medium uszczelnianego. 14 D1 D3 D19 D21 L3 L4 L , ,6 13, , ,6 13, , ,6 13, , ,6 14, , ,0 20, , ,0 20, , ,0 20, , ,0 20, , ,0 20, , ,0 20, , ,0 20, , ,0 20, , ,0 20, , ,3 25, , ,3 25, , ,3 25, , ,3 25, , ,3 25, , ,3 25, , ,3 25, , ,3 25, , ,3 25, , ,3 25, , ,3 26, , ,3 26,3 1. Pierścień stały 2. Uszczelka płaska 3,3. Pierścień obrotowy ** 4. Sprężyny 5. Obudowa sprężyn (koszyk) 6. Pierścień mocujący 7. Śruba zaciskowa 8. Obudowa mieszka 9. Pierścień oporowy * * - zaleca się aby stosować pierścień oporowy (blokować możliwość przesunięcia uszczelnienia) w przypadku ciśnień uszczelnianych przekraczających wartość 0.4 MPa. ** - dostępna jest wersja A11 z pierścieniem obrotowym z wkładką węglową, która jest zalecana w przypadku mediów zanieczyszczonych cząstkami ściernymi. Uwaga: Uszczelnienia typu A10 i A11 posiadają na koszyku (obudowie sprężyn, poz. 5) wizualny wskaźnik zużycia pierścienia obrotowego (poz. 3,3 ): zielona linia - ozn. początkowe ustawienie, czerwona linia - ozn. stan, w którym należy przeprowadzić kontrolę stanu uszczelnienia lub jego wymianę. A10 A11 Pierścień obrotowy Y B, A Pierścień stały Q, V T1 M G

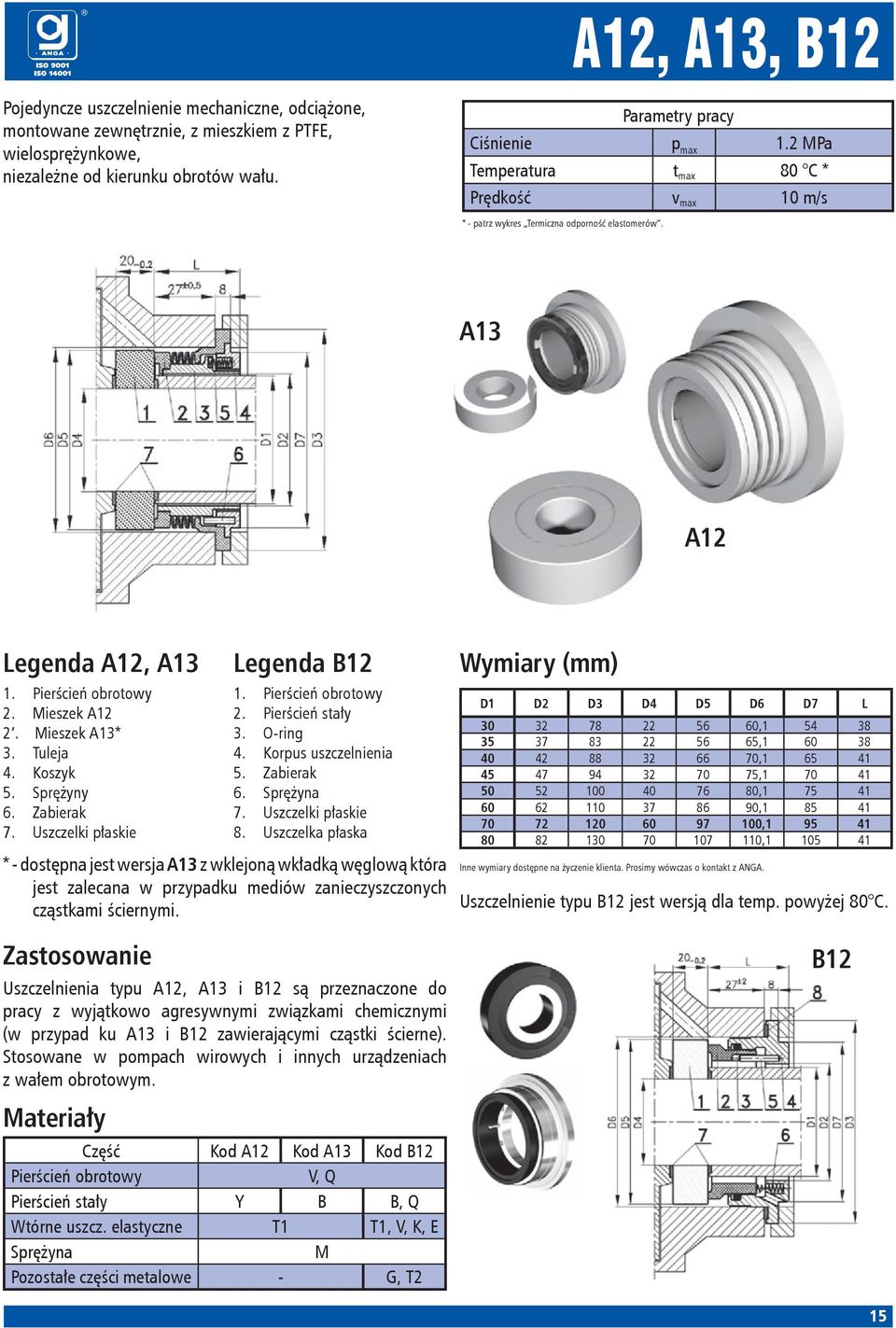

15 A12, A13, B12 Pojedyncze uszczelnienie mechaniczne, odciążone, montowane zewnętrznie, z mieszkiem z PTFE, wielosprężynkowe, niezależne od kierunku obrotów wału. 1.2 MPa Temperatura t max 80 C * Prędkość v max 10 m/s A13 A12 A12, A13 1. Pierścień obrotowy 2. Mieszek A12 2. Mieszek A13* 3. Tuleja 4. Koszyk 5. Sprężyny 6. Zabierak 7. Uszczelki płaskie B12 1. Pierścień obrotowy 2. Pierścień stały 3. O-ring 4. Korpus uszczelnienia 5. Zabierak Uszczelki płaskie 8. Uszczelka płaska * - dostępna jest wersja A13 z wklejoną wkładką węglową która jest zalecana w przypadku mediów zanieczyszczonych cząstkami ściernymi. D1 D2 D3 D4 D5 D6 D7 L , , , , , , , , Uszczelnienie typu B12 jest wersją dla temp. powyżej 80 C. Uszczelnienia typu A12, A13 i B12 są przeznaczone do pracy z wyjątkowo agresywnymi związkami chemicznymi (w przypad ku A13 i B12 zawierającymi cząstki ścierne). Stosowane w pompach wirowych i innych urządzeniach z wałem obrotowym. A12 A13 B12 Pierścień obrotowy V, Q Pierścień stały Y B B, Q T1 T1, V, K, E M - G, T2 B12 15

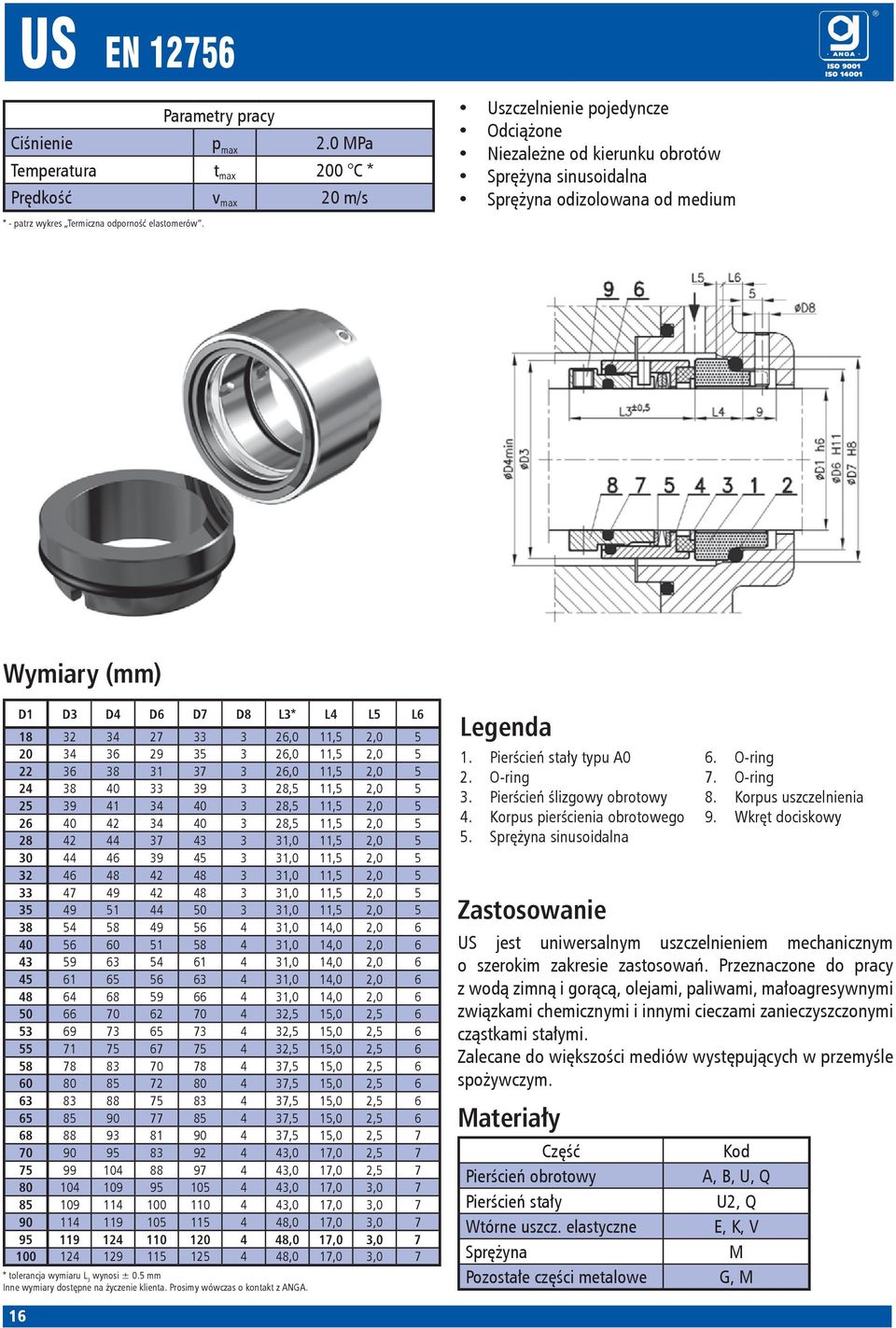

16 US EN MPa Temperatura t max 200 C * Prędkość v max 20 m/s Uszczelnienie pojedyncze Odciążone Niezależne od kierunku obrotów sinusoidalna odizolowana od medium D1 D3 D4 D6 D7 D8 L3* L4 L5 L ,0 11,5 2, ,0 11,5 2, ,0 11,5 2, ,5 11,5 2, ,5 11,5 2, ,5 11,5 2, ,0 11,5 2, ,0 11,5 2, ,0 11,5 2, ,0 11,5 2, ,0 11,5 2, ,0 14,0 2, ,0 14,0 2, ,0 14,0 2, ,0 14,0 2, ,0 14,0 2, ,5 15,0 2, ,5 15,0 2, ,5 15,0 2, ,5 15,0 2, ,5 15,0 2, ,5 15,0 2, ,5 15,0 2, ,5 15,0 2, ,0 17,0 2, ,0 17,0 2, ,0 17,0 3, ,0 17,0 3, ,0 17,0 3, ,0 17,0 3, ,0 17,0 3,0 7 * tolerancja wymiaru L 3 wynosi ± 0.5 mm 1. Pierścień stały typu A0 2. O-ring 3. Pierścień ślizgowy obrotowy 4. Korpus pierścienia obrotowego 5. sinusoidalna 6. O-ring 7. O-ring 8. Korpus uszczelnienia 9. Wkręt dociskowy US jest uniwersalnym uszczelnieniem mechanicznym o szerokim zakresie zastosowań. Przeznaczone do pracy z wodą zimną i gorącą, olejami, paliwami, małoagresywnymi związkami chemicznymi i innymi cieczami zanieczyszczonymi cząstkami stałymi. Zalecane do większości mediów występujących w przemyśle spożywczym. Pierścień obrotowy Pierścień stały A, B, U, Q U2, Q E, K, V M G, M 16

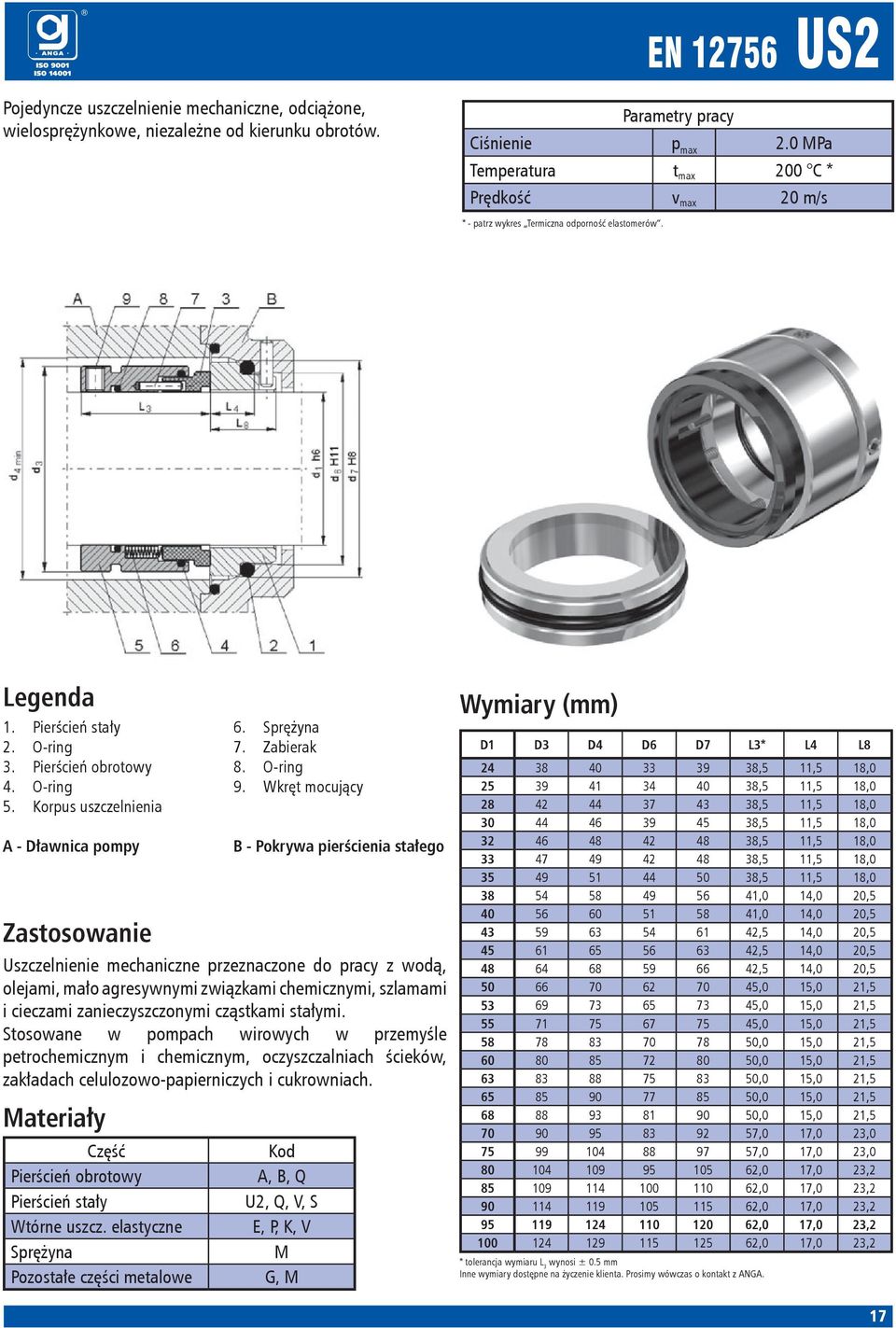

17 Pojedyncze uszczelnienie mechaniczne, odciążone, wielosprężynkowe, niezależne od kierunku obrotów. EN US2 2.0 MPa Temperatura t max 200 C * Prędkość v max 20 m/s 1. Pierścień stały 2. O-ring 3. Pierścień obrotowy 4. O-ring 5. Korpus uszczelnienia A - Dławnica pompy Zabierak 8. O-ring 9. Wkręt mocujący B - Pokrywa pierścienia stałego Uszczelnienie mechaniczne przeznaczone do pracy z wodą, olejami, mało agresywnymi związkami chemicznymi, szlamami i cieczami zanieczyszczonymi cząstkami stałymi. Stosowane w pompach wirowych w przemyśle petrochemicznym i chemicznym, oczyszczalniach ścieków, zakładach celulozowo-papierniczych i cukrowniach. Pierścień obrotowy Pierścień stały A, B, Q U2, Q, V, S E, P, K, V M G, M D1 D3 D4 D6 D7 L3* L4 L ,5 11,5 18, ,5 11,5 18, ,5 11,5 18, ,5 11,5 18, ,5 11,5 18, ,5 11,5 18, ,5 11,5 18, ,0 14,0 20, ,0 14,0 20, ,5 14,0 20, ,5 14,0 20, ,5 14,0 20, ,0 15,0 21, ,0 15,0 21, ,0 15,0 21, ,0 15,0 21, ,0 15,0 21, ,0 15,0 21, ,0 15,0 21, ,0 15,0 21, ,0 17,0 23, ,0 17,0 23, ,0 17,0 23, ,0 17,0 23, ,0 17,0 23, ,0 17,0 23, ,0 17,0 23,2 * tolerancja wymiaru L 3 wynosi ± 0.5 mm 17

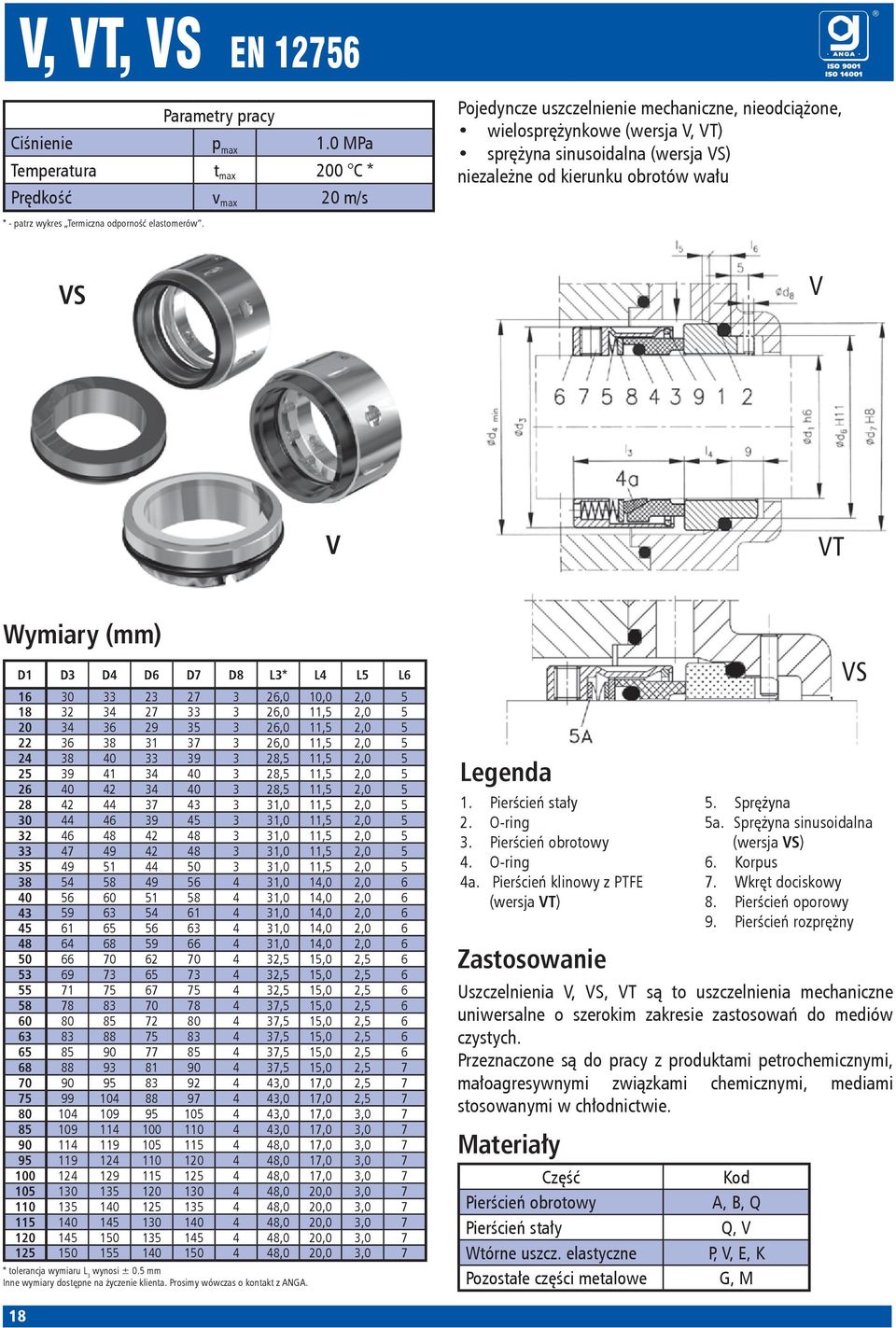

18 V, VT, VS EN MPa Temperatura t max 200 C * Prędkość v max 20 m/s Pojedyncze uszczelnienie mechaniczne, nieodciążone, wielosprężynkowe (wersja V, VT) sprężyna sinusoidalna (wersja VS) niezależne od kierunku obrotów wału VS V V VT D1 D3 D4 D6 D7 D8 L3* L4 L5 L ,0 10,0 2, ,0 11,5 2, ,0 11,5 2, ,0 11,5 2, ,5 11,5 2, ,5 11,5 2, ,5 11,5 2, ,0 11,5 2, ,0 11,5 2, ,0 11,5 2, ,0 11,5 2, ,0 11,5 2, ,0 14,0 2, ,0 14,0 2, ,0 14,0 2, ,0 14,0 2, ,0 14,0 2, ,5 15,0 2, ,5 15,0 2, ,5 15,0 2, ,5 15,0 2, ,5 15,0 2, ,5 15,0 2, ,5 15,0 2, ,5 15,0 2, ,0 17,0 2, ,0 17,0 2, ,0 17,0 3, ,0 17,0 3, ,0 17,0 3, ,0 17,0 3, ,0 17,0 3, ,0 20,0 3, ,0 20,0 3, ,0 20,0 3, ,0 20,0 3, ,0 20,0 3,0 7 * tolerancja wymiaru L 3 wynosi ± 0.5 mm 1. Pierścień stały 2. O-ring 3. Pierścień obrotowy 4. O-ring 4a. Pierścień klinowy z PTFE (wersja VT) VS 5. 5a. sinusoidalna (wersja VS) 6. Korpus 7. Wkręt dociskowy 8. Pierścień oporowy 9. Pierścień rozprężny Uszczelnienia V, VS, VT są to uszczelnienia mechaniczne uniwersalne o szerokim zakresie zastosowań do mediów czystych. Przeznaczone są do pracy z produktami petrochemicznymi, małoagresywnymi związkami chemicznymi, mediami stosowanymi w chłodnictwie. Pierścień obrotowy Pierścień stały A, B, Q Q, V P, V, E, K G, M 18

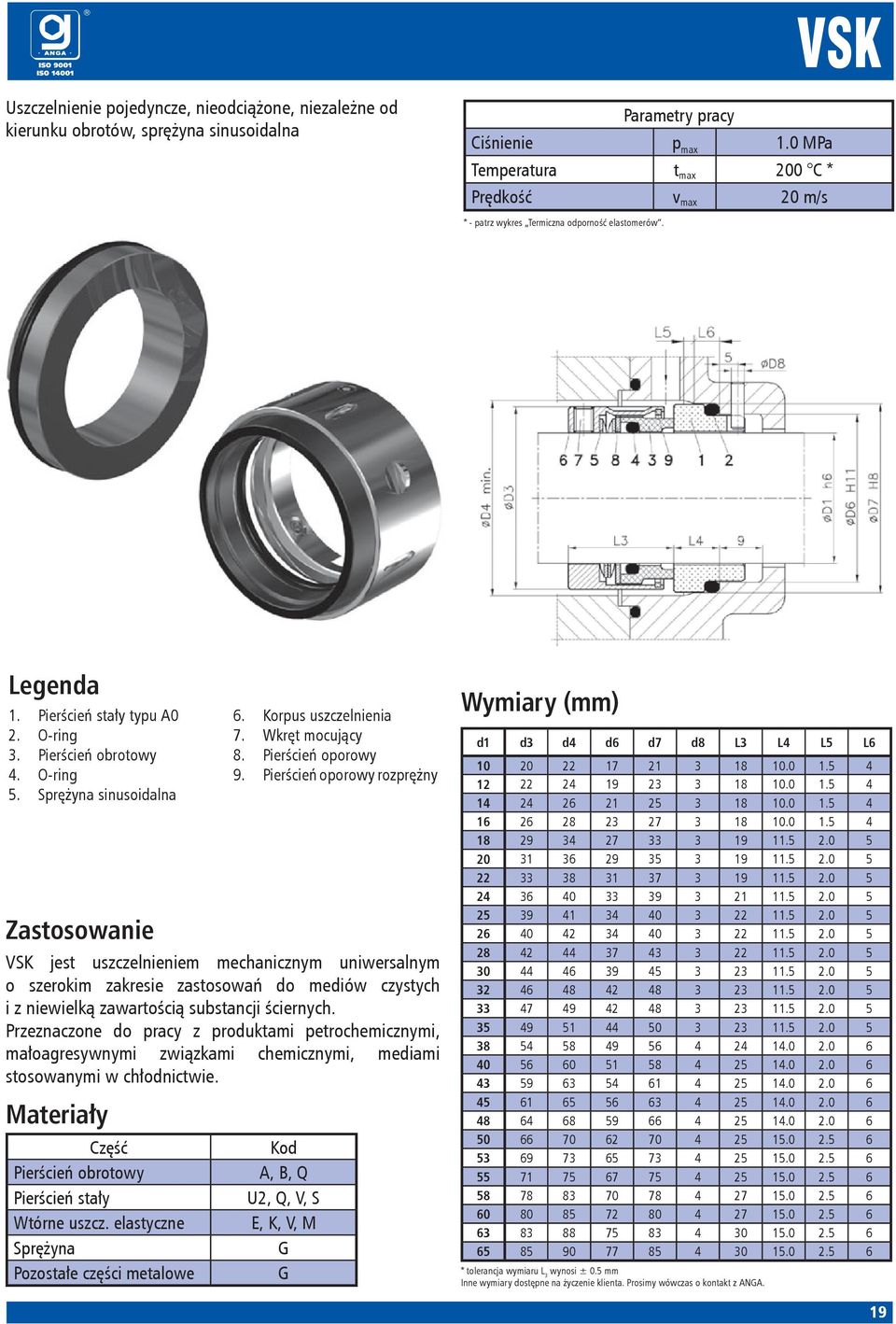

19 VSK Uszczelnienie pojedyncze, nieodciążone, niezależne od kierunku obrotów, sprężyna sinusoidalna 1.0 MPa Temperatura t max 200 C * Prędkość v max 20 m/s 1. Pierścień stały typu A0 2. O-ring 3. Pierścień obrotowy 4. O-ring 5. sinusoidalna 6. Korpus uszczelnienia 7. Wkręt mocujący 8. Pierścień oporowy 9. Pierścień oporowy rozprężny VSK jest uszczelnieniem mechanicznym uniwersalnym o szerokim zakresie zastosowań do mediów czystych i z niewielką zawartością substancji ściernych. Przeznaczone do pracy z produktami petrochemicznymi, małoagresywnymi związkami chemicznymi, mediami stosowanymi w chłodnictwie. Pierścień obrotowy Pierścień stały A, B, Q U2, Q, V, S E, K, V, M G G d1 d3 d4 d6 d7 d8 L3 L4 L5 L * tolerancja wymiaru L 3 wynosi ± 0.5 mm 19

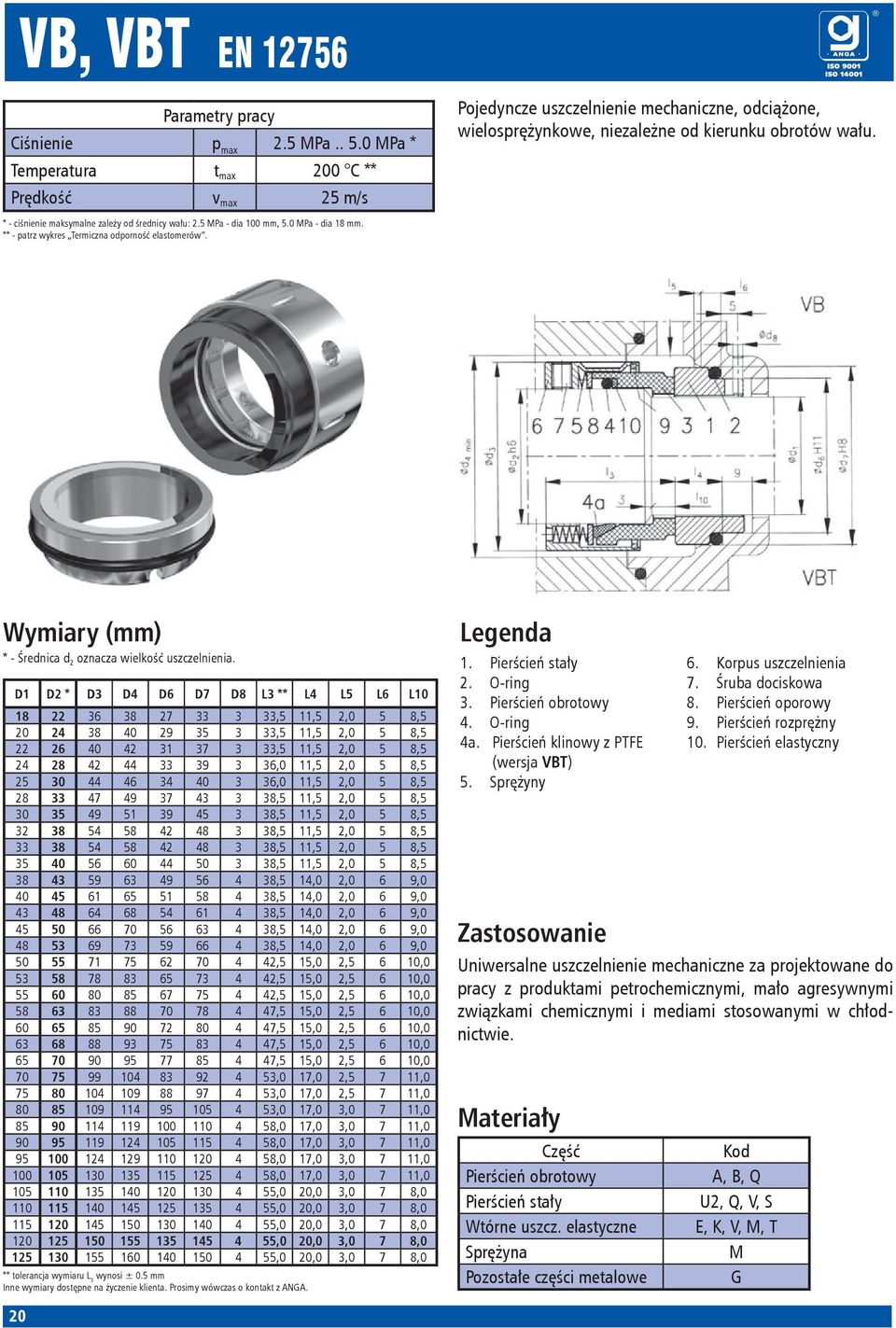

20 VB, VBT EN MPa MPa * Temperatura t max 200 C ** Prędkość v max 25 m/s * - ciśnienie maksymalne zależy od średnicy wału: 2.5 MPa - dia 100 mm, 5.0 MPa - dia 18 mm. * Pojedyncze uszczelnienie mechaniczne, odciążone, wielosprężynkowe, niezależne od kierunku obrotów wału. * - Średnica d 2 oznacza wielkość uszczelnienia. D1 D2 * D3 D4 D6 D7 D8 L3 ** L4 L5 L6 L ,5 11,5 2,0 5 8, ,5 11,5 2,0 5 8, ,5 11,5 2,0 5 8, ,0 11,5 2,0 5 8, ,0 11,5 2,0 5 8, ,5 11,5 2,0 5 8, ,5 11,5 2,0 5 8, ,5 11,5 2,0 5 8, ,5 11,5 2,0 5 8, ,5 11,5 2,0 5 8, ,5 14,0 2,0 6 9, ,5 14,0 2,0 6 9, ,5 14,0 2,0 6 9, ,5 14,0 2,0 6 9, ,5 14,0 2,0 6 9, ,5 15,0 2,5 6 10, ,5 15,0 2,5 6 10, ,5 15,0 2,5 6 10, ,5 15,0 2,5 6 10, ,5 15,0 2,5 6 10, ,5 15,0 2,5 6 10, ,5 15,0 2,5 6 10, ,0 17,0 2,5 7 11, ,0 17,0 2,5 7 11, ,0 17,0 3,0 7 11, ,0 17,0 3,0 7 11, ,0 17,0 3,0 7 11, ,0 17,0 3,0 7 11, ,0 17,0 3,0 7 11, ,0 20,0 3,0 7 8, ,0 20,0 3,0 7 8, ,0 20,0 3,0 7 8, ,0 20,0 3,0 7 8, ,0 20,0 3,0 7 8,0 ** tolerancja wymiaru L 3 wynosi ± 0.5 mm 1. Pierścień stały 2. O-ring 3. Pierścień obrotowy 4. O-ring 4a. Pierścień klinowy z PTFE (wersja VBT) 5. Sprężyny 6. Korpus uszczelnienia 7. Śruba dociskowa 8. Pierścień oporowy 9. Pierścień rozprężny 10. Pierścień elastyczny Uniwersalne uszczelnienie mechaniczne za projektowane do pracy z produktami petrochemicznymi, mało agresywnymi związkami chemicznymi i mediami stosowanymi w chłodnictwie. Pierścień obrotowy Pierścień stały A, B, Q U2, Q, V, S E, K, V, M, T M G 20

21 Podwójne uszczelnienie mechaniczne, nieodciążone, wielosprężynkowe, niezależne od kierunku obrotów wału (zależne w przypadku zastosowania pierścienia pompującego *). EN VD 1.0 MPa Temperatura t max 200 C * Prędkość v max 20 m/s 1. Pierścień stały 2. Pierścień stały 3. O-ring 4. O-ring 5. Pierścień obrotowy 6. Pierścień obrotowy 7. O-ring 8. O-ring 9. Sprężyny 10. Korpus uszczelnienia 11. Śruba dociskowa 12. Pierścień oporowy 13. Pierścień rozprężny 14. Pierścień pompujący (opcja)* * - Wersja z pierścieniem pompującym wymuszającym przepływ cieczy zaporowej. Zależne od kierunku obrotów wału. Podwójne uszczelnienia mechaniczne niezawodnie pracują w mediach nie tworzących filmu smarnego, toksycznych, łatwopalnych i wybuchowych. Użycie systemu cieczy zaporowej zapewnia smarowanie uszczelnienia, jego chłodzenie jak również zapobiega powstawaniu osadów na powierzchniach ślizgowych zwiększając jego niezawodność i trwałość. Pierścień obrotowy Pierścień stały A, B, Q U2, Q, V, S E, K, V M G d1 d3 d4 d6 d7 d8 ds* L1 L3** L4 L5 L6 L11 Mx , 40,0 11,5 2,0 5 16,5 M ,0 40,0 11,5 2,0 5 16,5 M ,0 40,0 11,5 2,0 5 16,5 M ,0 44,0 11,5 2,0 5 17,5 M ,0 44,0 11,5 2,0 5 17,5 M ,0 46,0 11,5 2,0 5 18,0 M ,0 46,0 11,5 2,0 5 18,0 M ,0 46,0 11,5 2,0 5 18,0 M ,0 46,0 11,5 2,0 5 18,0 M ,0 46,0 11,5 2,0 5 18,0 M ,0 50,0 14,0 2,0 6 20,5 M ,0 50,0 14,0 2,0 6 20,5 M ,0 50,0 14,0 2,0 6 20,5 M ,0 50,0 14,0 2,0 6 20,5 M ,0 50,0 14,0 2,0 6 20,5 M ,0 52,0 15,0 2,5 6 21,0 M ,0 52,0 15,0 2,5 6 21,0 M ,0 52,0 15,0 2,5 6 21,0 M ,0 60,0 15,0 2,5 6 26,0 M ,0 60,0 15,0 2,5 6 26,0 M ,0 60,0 15,0 2,5 6 26,0 M ,0 60,0 15,0 2,5 6 26,0 M ,0 60,0 15,0 2,5 7 26,0 M ,0 60,0 17,0 2,5 7 26,0 M ,5 61,5 17,0 2,5 7 25,5 M ,5 61,5 17,0 3,0 7 25,5 M ,5 61,5 17,0 3,0 7 25,5 M ,5 61,5 17,0 3,0 7 25,5 M ,5 61,5 17,0 3,0 7 25,5 M ,5 61,5 17,0 3,0 7 25,5 M ,0 70,0 20,0 3,0 7 30,5 M ,0 70,0 20,0 3,0 7 30,5 M ,0 70,0 20,0 3,0 7 30,5 M ,0 70,0 20,0 3,0 7 30,5 M ,0 70,0 20,0 3,0 7 30,5 M8 ** tolerancja wymiaru L 3 wynosi ± 0.5 mm 21

22 E1 EN MPa Temperatura t max -50 C * 260 C * Prędkość v max 20 m/s Pojedyncze uszczelnienie mechaniczne z mieszkiem metalowym, odciążone, niezależne od kierunku obrotów wału. D1 D3 D4 D6 D7 D8 L3 L4 L5 L6 L , ,5 11, , ,0 11, , ,5 11, , ,5 11, , ,5 11, , ,5 11, , ,5 11, , , , , , , , , , ,5 15 2, , ,5 15 2, , ,5 15 2, , ,5 15 2, , ,7 17 2, , ,7 17 2, , , , , , , , , , , Pierścień stały typu A0 2. O-ring 3. Pierścień obrotowy 4. Korpus uszczelnienia z mieszkiem 5. O-ring 6. Wkręty mocujące Uszczelnienia E1 znajdują zastosowanie w przemyśle petrochemicznym, chemicznym i farmaceutycznym; Przeznaczone są przede wszystkim do pracy z gorącymi olejami, paliwami i innymi węglowodorami, z ciekłymi gazami oraz innymi mediami o niewielkiej zawartości sub stan cji ściernych. Pierścień obrotowy Pierścień stały A, B, Q Q, V P, E, K, V G, M 22

23 W Pojedyncze uszczelnienie mechaniczne, zewnętrzne, odciążone, wielosprężynkowe, niezależne od kierunku obrotów. 1.0 MPa Temperatura t max 100 C * Prędkość v max 10 m/s 1. Pierścień stały 2. Uszczelka płaska 3. Pierścień obrotowy 4. O-ring 5. Korpus uszczelnienia A - Dławnica pompy 6. Oring 7. Zabierak 8. Sprężyny 9. Wkręt mocujący B - Pokrywa pierścienia stałego Uszczelnienie mechaniczne o zabudowie zewnętrznej przezna czo ne do pracy z mało agresywnymi związka mi chemiczny mi i cieczami zanieczyszczonymi cząstka mi stałymi. Stosowane w pompach wirowych w przemyśle chemicznym, oczyszczalniach ścieków, zakładach celulozowo-papierniczych i cukrowniach. Pierścień obrotowy Pierścień stały B, U2, Q U2, Q, V, S E, P, K, V M G d1 d3 d19(otwór) d21 L3 * L23 L24 L , ,6 13, , ,6 13, , ,6 14, , , , , , , , , , , , , , , , , , ,3 25,3 17, , ,3 25,3 17, , ,3 25,8 18, , ,3 25,8 18, , ,3 25,8 18, , ,3 25,8 18, , ,3 25,8 18, , ,3 25,8 18, , ,3 25,8 18, , ,3 25,8 18, , ,3 25,8 18, , ,3 25,8 18, , ,3 25,8 18, ,3 25,8 18,3 * tolerancja wymiaru L 3 wynosi ± 0.5 mm 23

24 USC 2.0 MPa Temperatura t max 180 C * Prędkość v max 12,5 m/s Uszczelnienie mechaniczne pojedyncze, konstrukcja kompaktowa, odciążone, wielosprężynkowe, niezależne od kierunku obrotów wału D1 D3 D4min D4max Dm Dz L1 L2 L3 S G / / / / / / / / / / / / / / / / / / / /4 1. Pierścień stacjonarny 2. Pierścień obrotowy 3. Tuleja 4. Pokrywa 5. Pierścień mocujący 6. Pierścień osadczy 7. Kołek 8. Łapka centrująca 9. Śruba imbusowa 10. Wkręt mocujący Uszczelka płaska 13. O-ring 14. O-ring 15. O-ring USC jest uszczelnieniem mechanicznym uniwersalnym. Przeznaczone do pracy z roztworami wodnymi, małoagresywnymi związkami chemicznymi i innymi cieczami zanieczyszczonymi cząstkami stałymi. Pierścienie stałe i obrotowe A, B, U, Q E, P, K, V M G 24

25 USP Uszczelnienie mechaniczne podwójne, konstrukcja kompaktowa, odciążone, wielosprężynkowe, niezależne od kierunku obrotów wału. 2.0 MPa Temperatura t max 120 C * Prędkość v max 12,5 m/s 1. Pierścień stacjonarny 2. Pierścień obrotowy 3. Pierścień obrotowy 4. Tuleja 5. Pokrywa 6. Pierścień mocujący 7. Pierścień osadczy 8. Kołek 9. Łapka centrująca 10. Śruba imbusowa 11. Wkręt mocujący 12. Podkładka 13. Uszczelka płaska O-ring 16. O-ring 17. O-ring 18. O-ring USP jest uszczelnieniem mechanicznym przeznaczonym do pracy z gęstymi mediami zawierającymi cząstki ścierne. Uszczelnienie USP wymaga stosowania instalacji cieczy buforowej (API Plan 52) lub zaporowej (API Plan 53); maksymalne ciśnienie cieczy zaporowej 1.6 MPa. Uwaga Maksymalne nadciśnienie cieczy zaporowej 0.6 MP Pierścień obrotowy Pierścień stały A, B, U, Q Q, U V D1 D3 D4min D4max Dm Dz L1 L2 L3 S G / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / /4 25

26 BE2 2.0 MPa Temperatura t max 200 C * Prędkość v max 12,5 m/s Pojedyncze, kompaktowe (kartridżowe) uszczelnienie mechaniczne, odciążone, wielosprężynkowe, niezależne od kierunku obrotów wału. 1. Pierścień obrotowy 2. Pierścień stacjonarny 3. O-ring 4. Tuleja 5. O-ring 6. Pierścień ustalający 7. Pokrywa 8. Uszczelka płaska 9. Pierścień dociskowy 10. Podkładka 11. Sprężyny 12. Pierścień mocujący 13. Wkręt mocujący 14. Łapki centrujące 15. Śruby imbusowe D1 D3 D4min D4max Dm Dz L1 L2 L3 S G 22 38,0 40,0 48, / ,0 44,0 51, / ,0 47,0 52, / ,0 47,0 52, / ,0 49,0 56, / ,8 51,0 57, / ,8 51,0 57, / ,0 54,0 62, / ,0 57,0 66, / ,0 59,0 69, / ,5 61,5 70, / ,5 64,0 73, / ,6 67,0 75, / ,0 69,0 78, / ,0 73,0 87, / ,0 74,0 83, / ,0 79,0 91, / ,0 84,5 99, / ,0 95,0 108, / ,0 100,0 119, / ,0 107,0 124, / ,0 112,0 128, / ,0 117,0 135, / ,0 120,7 137, / ,4 127,0 144, /8 Uszczelnienia typu BE2 są przeznaczone do procesowych pomp wirowych i innych urządzeń z wałem obrotowym pracujących z różnymi mediami np.: węglowodory i oleje, mało agresywne chemikalia, szlamy i zawiesiny z zawartością cząstek ściernych, wodą (czystą, brudną, ściekową). Cechy stosowane bezpośrednio po wyjęciu uszczelnienia sznurowego, zwarta budowa znakomita do dławnic o ograniczonej przestrzeni, łatwy montaż i demontaż uszczelnienia, uszczelnienie jest wycentrowane względem wału, stosowane zamiennie w miejsce uszczelnień US2, V. Pierścień obrotowy Pierścień stały B, U2, Q U2, Q, V, S E, P, K, V M G 26

27 BED Podwójne, kompaktowe (kartridżowe) uszczelnienie mechaniczne, odciążone, wielosprężynkowe, niezależne od kierunku obrotów wału. Wymaga stosowania instalacji cieczy buforowej lub zaporowej. 1.6 MPa Temperatura t max 200 C * Prędkość v max 12,5 m/s 1. Pierścień obrotowy 2. Pierścień stacjonarny 3. O-ring 4. Tuleja 5. O-ring 6. Pierścień ustalający 7. Pokrywa 8. Uszczelka płaska 9. Pierścień dociskowy 10. Podkładka 11. Sprężyny 12. Pierścień mocujący 13. Wkręt mocujący 14. O-ring 15. Łapki centrujące 16. Śruby imbusowe Uszczelnienia typu BED są uszczelnieniami uniwersalnymi o szerokim zakresie zastosowań do pracy z mediami zawierający mi cząstki ścierne (np. popiołem, rudami, cementem itp.) szlamami i zawiesinami. Cechy: zwarta budowa, znakomita do dławnic o ograniczonej przestrzeni, łatwy montaż i demontaż uszczelnienia, zewnętrzna, ciśnieniowa instalacja cieczy zaporowej, zalecane do mediów niebezpiecznych dla człowieka i środowiska. Pierścienie stałe i obrotowe A, B, U, Q E, P, K, V M G D1 D3 D4min D4max Dm Dz L1 L2 L3 S G 22 38,0 40,0 48, / ,0 44,0 51, / ,0 47,0 52, / ,0 47,0 52, / ,0 49,0 56, / ,8 51,0 57, / ,8 51,0 57, / ,0 54,0 62, / ,0 57,0 66, / ,0 59,0 69, / ,5 61,5 70, / ,5 64,0 73, / ,6 67,0 75, / ,0 69,0 78, / ,0 73,0 87, / ,0 74,0 83, / ,0 79,0 91, / ,0 84,5 99, / ,0 95,0 108, / ,0 100,0 119, / ,0 107,0 124, / ,0 112,0 128, / ,0 117,0 135, / ,0 120,7 137, / ,4 127,0 144, /8 27

28 BEQ 2.0 MPa Temperatura t max 260 C * Prędkość v max 12,5 m/s Uszczelnienie mechaniczne pojedyncze, konstrukcja kompaktowa, odciążone, wielosprężynkowe, niezależne od kierunku obrotów wału. F Q Dm D Dz D1 D3 D4min D4max Dm Dz L1 L2 L3 S G / / / / / / / / / / / / / / / / / / / / / / / / /8 1. Pierścień obrotowy 2. Pierścień stały 3. Tuleja 4. Pokrywa 5. Pierścień mocujący 6. Pierścień dławiący 7. Pierścień dociskowy 8. Płytka dystansowa 9. Pierścień osadczy 10. Pierścień uszczeln. 11. Podkładka oporowa 12. Wkręt mocujący 13. Śruba imbusowa O-ring BEQ jest uszczelnieniem mechanicznym uniwersalnym o szerokim zakresie zastosowań. Przeznaczone do pracy z wodą zimną i gorącą, olejami, paliwami, mało agresywnymi związkami chemicznymi i innymi cieczami zanieczyszczonymi cząstkami stałymi. Zwarta konstrukcja pozwala na bezpośrednie aplikowanie w komorach z uszczelnieniem sznurowym. Uszczelnienie BEQ można podłączyć do instalacji zewnętrznego spłukiwania wg API Plan 11/61 lub 32/61. Pierścienie stałe i obrotowe A, B, U, Q E, P, K, V M G 28
