3 Informacje Materiały SYMBOL NAZWA ZAKRES TEMPERATUR PRACY OPIS I ZASTOSOWANIE MATERIAŁY UŻYWANE PRZY PIERŚCIENIACH STAŁYCH I OBROTOWYCH. TC WĘGLIK WOLFRAMU - BARDZO ODPORNY NA NAGRZEWANIE, ŚCIERANIE, KOROZJĘ. STOSUJE SIĘ W POMPACH PRZEMYSŁOWYCH, KOMUNALNYCH, SPOŻYWCZYCH, ITP. IDEALNY DO PRACY W WYSOCE TRUDNYCH WARUN- KACH. CHARAKTERYZUJE SIĘ DUŻĄ WYTRZYMAŁOŚCIĄ I WYDAJNOŚCIĄ. Q1 WĘGLIK KRZEMU (SPIEKANY) - ODPORNY NA NAGRZEWANIE, ŚCIERANIE, KOROZJĘ. STOSUJE SIĘ W POM- PACH PRZEMYSŁOWYCH, KOMUNALNYCH, SPOŻYWCZYCH, ITP. CHARAKTE- RYZUJE SIĘ WIĘKSZĄ TRWAŁOŚCIĄ I ODPORNOŚCIĄ OD WĘGLIKA KRZEMU (Q2). Q2 WĘGLIK KRZEMU (CHEMICZNIE WIĄZANY) - ODPORNY NA NAGRZEWANIE, ŚCIERANIE, KOROZJĘ. STOSUJE SIĘ W POMPACH PRZEMYSŁOWYCH, KOMUNALNYCH, SPOŻYWCZYCH, ITP. CHA- RAKTERYZUJE SIĘ MNIEJSZĄ TRWAŁOŚCIĄ I ODPORNOŚCIĄ OD WĘGLIKA WOLFRAMU (TC). V CERAMIKA - TWARDY, EKONOMICZNY, ODPORNY NA ŚCIERANIE STOSOWANY PRZY ZANIECZYSZCZONEJ WODZIE I MATERIAŁACH SMARNYCH. WRAŻLIWY NA DUŻE ZMIANY TEMPERATUR ( SZOK TERMICZNY ). A WĘGIEL IMPREGNOWANY ANTYMONEM C DO C EKONOMICZNY MATERIAŁ O DOBRYCH WŁAŚCIWOŚCIACH SMARNYCH. CHARAKTERYZUJE SIĘ MNIEJSZĄ ODPORNOŚCIĄ NIŻ WĘGLIK KRZEMU (Q2). B WĘGIEL IMPREGNOWANY ŻYWICĄ - EKONOMICZNY MATERIAŁ O DOBRYCH WŁAŚCIWOŚCIACH SMARNYCH. CHARAKTERYZUJE SIĘ MNIEJSZĄ ODPORNOŚCIĄ NIŻ WĘGIEL IMPREGNOWA- NY ANTYMONEM (A). F STAL STAL NIERDZEWNA O PODWYŻSZONEJ ODPORNOŚCI NA KOROZJĘ. G STAL STAL KWASOODPORNA, STOSOWANA PRZY ŻRĄCYCH ZWIĄZKACH CHE- MICZNYCH. RODZAJE STOSOWANYCH ELASTOMERÓW P NBR (KAUCZUK BUTADIE- NOWO-AKRYLONITRYLOWY) -300 C DO C DO +800 (WODA, OLEJ) ODPORNA NA OLEJE MINERALNE, SMARY I ZMIANY CIŚNIENIA. WRAŻLIWA NA ŻRĄCE SUBSTANCJE CHEMICZNE. E EPDM (KAUCZUK ETYLENOWO- -PROPYLENOWO-DIENOWY) -400 C DO C CHWILOWO DO C (GAZ) DO C (WODA, PARA WODNA) ODPORNA NA ZAMARZANIE, ZWIĄZKI GLIKOLU I INNE ŚRODKI CHEMICZNE. WRAŻLIWA NA OLEJE MINERALNE. V VITON (KAUCZUK FLUOROWY) -200 C DO C CHWILOWO C (GAZ) DO C (WODA, ROPO-POCHODNYCH) GUMA O SZEROKIM ZASTOSOWANIU. ODPORNA NA OLEJE MINERALNE, NAGRZEWANIE, ACETON, SMARY. STOSUJE SIĘ W URZĄDZENIACH HYDRAU- LICZNYCH I PRÓŻNIOWYCH, PRACUJĄCYCH W PODWYŻSZONYCH TEMPERA- TURACH I ŚRODOWISKACH KOROZYJNYCH. K KALREZ (KAUCZUK PERFLUOROWY) -400 C DO C BARDZO WYSOKA ODPORNOŚĆ NA AGRESYWNE MEDIA I WYSOKĄ TEMPE- RATURĘ. STOSOWANY W PRZETWÓRSTWIE ROPY NAFTOWEJ. 4

4 Spis treści Spis treści RIS 1 - L3 / L34 8 RIS 1 - L31 / L32 / L33 9 RIS3 - L3A 10 RIS3 - L3B 11 RIS 7 / RIS 7N 12 RIS 8 13 RIS 9 14 RIS 9D 15 RIS RIS RIS 21 - L3 / L31 /L32 18 RIS RIS RIS 34SL / RIS 34S 21 RIS 51 / RIS 52 / RIS RIS 54 / RIS 55 / RIS RIS 66 / RIS RIS MTH / RIS BSK / RIS LWR 25 RIS F 26 RIS F / RIS F CT 27 RIS F 28 RIS MMD / RIS ZMD / RIS SAR 29 RIS SBA 9 / RIS SBA O 30 RIS GES / RIS SBA PX / RIS 3K 31 RIS T / RIS BRG 32 RIS SH / RIS ALF TC 33 RIS ALF F / RIS ALF L / RIS ALF AL 34 RIS ALF P / RIS ALF A 35 RIS TUH A / RIS TUH T 36 RIS APP / RIS APW 37 RIS FS1/ RIS FS2 / RIS FS1N / RIS FS OD 38 RIS FSM / RIS INX SLR 39 RIS INX P / RIS H12 / RIS SGM 40 5

5 Spis treści Pierścienie stałe L60 / LC60 42 O4 / O6 43 O9 / O8U 44 K9 / K0 / L0 45 L10 / L10A / L50 46 Kleje anaerobowe / Olej parafinowy Ralub AN 47 RIS OP 47 6

6 Uszczelnienia mechaniczne 7

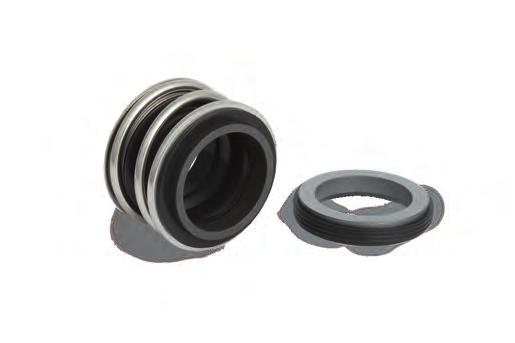

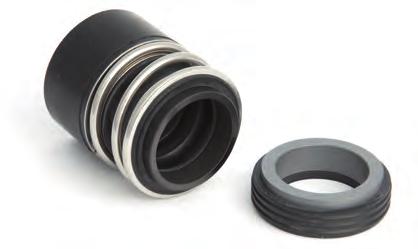

7 RIS 1. L3. L34 Z mieszkiem elastomerowym. Nieodciążone, niezależne od kierunku obrotu wału. Temperatura: -20 C do +120 C Ciśnienie: 1,2 MPa Prędkość: 10 m/s Pierścień stały: Q2, V, TC Pierścień obrotowy: A, B, Q2, TC Uszczelnienie wtórne: E, P, V TYP PIERŚCIENIA STAŁEGO: Standardowy: L60, O6 Alternatywny: L0, L10, L50, LC60, L90, O4, K0, K9 Czysta woda, ścieki, oleje i inne słabo żrące płyny. ROZMIAR d D3 D6 D7 L3 L4 D34 L , ,5 6, , ,0 6, , , ,0 6, , ,0 6, , , ,0 6, , , ,0 6, , ,5 7, ,5 7, , ,5 7, ,5 7, , ,5 7, , ,5 7, , ,0 7, , ,5 7, , ,5 7, , , ,5 7, , , ,5 7, , ,5 7, , ,0 9, ,0 9, , ,0 9, ,0 9, , ,5 9, ,5 9, , , ,0 11, ,0 11, , ,0 11, , ,0 11, , ,0 11, , , ,0 11, , ,0 11, , ,0 12, , ,0 14, , ,0 14, , ,0 14, , ,0 14, ,5 8

8 RIS 1. L31. L32. L33 Z mieszkiem elastomerowym. Nieodciążone, niezależne od kierunku obrotu wału. Temperatura: -20 C do +120 C Ciśnienie: 1,2 MPa Prędkość: 10 m/s Pierścień stały: Q2, V, TC Pierścień obrotowy: A, B, Q2, TC Uszczelnienie wtórne: E, P, V TYP PIERŚCIENIA STAŁEGO: Standardowy: L60, O6 Alternatywny: L0, L10, L50, LC60, L90, O4, K0, K9 Czysta woda, ścieki, oleje i inne słabo żrące płyny. ROZMIAR d D3 D6 D7 L31 L32 L33 L , , ,4 6, , ,4 6, , , ,4 6, , , ,4 6, , , ,4 6, , ,5 7, , ,5 7, , ,5 7, , ,5 7, , ,5 7, , ,5 7, , ,5 7, , ,5 7, , , ,5 7, , , ,5 7, , ,5 7, , ,0 9, , ,0 9, , , , , , ,0 9, , ,0 9, , , ,0 9, , ,5 9, , , ,0 11, , ,0 11, , , ,0 11, , , ,0 11, , , ,0 11, , , ,7 11, , , ,7 11, , ,7 11,3 9

9 RIS 3. L3A Nieodciążone z sprężyną stożkową, zależne od kierunku obrotu wału. Temperatura: -20 C do +180 C Ciśnienie: 1,0 MPa Prędkość: 15 m/s Pierścień stały: Q2 Pierścień obrotowy: A, B, Q2 Uszczelnienie wtórne: E, P, V TYP PIERŚCIENIA STAŁEGO: Standardowy: K0, K9 Alternatywny: O5, O6 Czysta woda, para wodna, ścieki, oleje i inne umiarkowanie żrące płyny. ROZMIAR (d) D3 D6 D7 D8 L3A L4 L , , , ,5 11, ,5 11, , , , , , , , , , , , , , , , , , , , , , , , , , , ,2 23,2 10

10 RIS 3. L3B Nieodciążone z sprężyną stożkową, zależne od kierunku obrotu wału. Temperatura: -20 C do +180 C Ciśnienie: 1,0 MPa Prędkość: 15 m/s Pierścień stały: Q2 Pierścień obrotowy: A, B, Q2 Uszczelnienie wtórne: E, P, V TYP PIERŚCIENIA STAŁEGO: Standardowy: K0, K9 Alternatywny: O5, O6 Czysta woda, para wodna, ścieki, oleje i inne umiarkowanie żrące płyny. ROZMIAR (d) D3 D6 D7 D8 L3B L4 L , , , , , , , , ,5 11,5 19, ,5 19, ,5 11,5 19, ,5 19, ,5 11,5 19, ,5 11,5 19, ,5 19, ,5 11,5 19, ,5 19, ,5 11,5 19, , , , , , , , , , ,3 18,2 26,2 11

11 RIS 7. RIS 7N Wielosprężynkowe. Płaska sprężyna. Nieodciążone, niezależne od kierunku obrotu wału. Temperatura: -20 C do +220 C Ciśnienie: 1,6 MPa Pierścień stały: Q1, Q2 Pierścień obrotowy: A, B, Q2 Uszczelnienie wtórne: V, K, E TYP PIERŚCIENIA STAŁEGO: Standardowy: K0, K9 Alternatywny: O6, L60 Czysta woda, ścieki, oleje, paliwa i inne umiarkowanie żrące płyny. ROZMIAR d D3 D6 D7 D8 L3 L4 L8 F M M M M M M M M M M M M M M M M M M M M M M M M M M M M M M M M M8 12

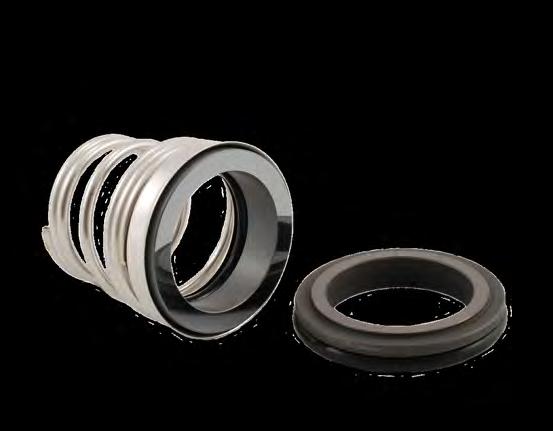

12 RIS 8 Nieodciążone, zależne od kierunku obrotu wału. Sprężyna stożkowa. Temperatura: -20 C do +180 C Ciśnienie: 1,0 MPa Pierścień stały: B, Q2 Pierścień obrotowy: V, Q2 Uszczelnienie wtórne: V, P, E TYP PIERŚCIENIA STAŁEGO: Standardowy: O8, O8U Alternatywny: OS6, KS9, KS16 Czysta woda, ścieki, oleje i inne słabo żrące płyny. ROZMIAR d D3 D6 D7 L3 L4 L ,0 18,1 15 5,5 7, ,5 20,6 18 5,5 7, ,5 20,6 18 5,5 7, ,0 23,1 22 6,0 7, ,0 23,1 22 6,0 7, ,0 26,9 22 7,0 7, ,0 26,9 23 7,0 9, ,0 26,9 23 7,0 9, ,0 30,9 24 8,0 10, ,0 30,9 25 8,0 10, ,0 30,9 25 8,0 10, ,0 35,4 25 8,0 10, ,0 35,4 25 8,0 10, ,0 35,4 27 8,0 10, ,0 35,4 27 8,0 10, ,0 38,2 27 8,5 10, ,0 43,3 29 9,0 11, ,0 43,3 30 9,0 11, ,0 43,3 30 9,0 11, ,0 43,3 30 9,0 11, ,0 53, ,5 13, ,0 53, ,5 13, ,0 60, ,5 13, ,0 60, ,5 13,0 13

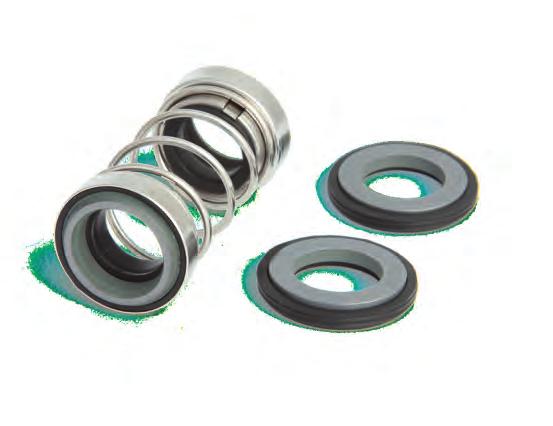

13 RIS 9 Nieodciążone ze sprężyną cylindryczną, niezależne od kierunku obrotu wału. Temperatura: -20 C do +150 C Ciśnienie: 0,6 MPa Prędkość: 10 m/s Pierścień stały: Q2, V Pierścień obrotowy: B, A, Q2 Uszczelnienie wtórne: V, P, E TYP PIERŚCIENIA STAŁEGO: Standardowy: L90 Czysta woda, ścieki, oleje i inne słabo żrące płyny. ROZMIAR d D3 D7 L3 L , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , ,

14 RIS 9D Podwójne, ze sprężyną cylindryczną, niezależne od kierunku obrotu wału. Temperatura: 70 C Ciśnienie: 0,3 MPa Prędkość: 10 m/s Pierścień stały: Q2 Pierścień stały po stronie atmosf.: V Pierścień obrotowy: Q2 Pierścień obrotowy po stronie atmosf.: B Uszczelnienie wtórne: P, V Elementy metalowe: F TYP PIERŚCIENIA STAŁEGO: Standardowy: LD90 Alternatywny: L60, L90, O6 Czysta woda, ścieki, oleje i inne słabo żrące płyny. ROZMIAR d D7A D7B D3 L3 L4A L4B 14A ,5 26 5,5 5,5 14B , , A ,5 26 5,5 5,5 16B A ,5 7,5 20B , C , A B ,5 7, ,5 43 7,5 7,5 15

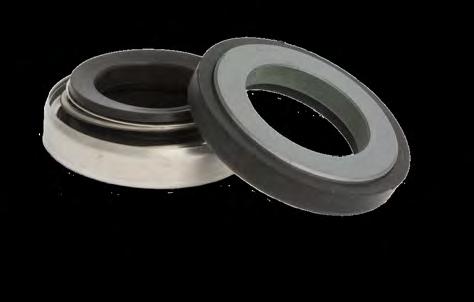

15 RIS 10 Z mieszkiem elastomerowym o krótkiej zabudowie. Nieodciążone, niezależne od kierunku obrotu wału. Temperatura: -20 C do +100 C Ciśnienie: 0,3 MPa Prędkość: 10 m/s Pierścień stały: V, Q2 Pierścień obrotowy: B, Q2 Uszczelnienie wtórne: V, P, E Elementy metalowe: F TYP PIERŚCIENIA STAŁEGO: Standardowy: L10, L10A Czysta woda, oleje i inne słabo żrące płyny. ROZMIAR d D3 D7 L3 L /22 8 4,8/ ,5/8 8S ,5/ ,5/8 12S ,5/ / /5,5/ ,8 5,5/ ,5 12,8 8 14S ,5/29,5 12,8 7,5/8 14L ,5 15,3 7, ,5/30 12,8 6/ ,8 8 16S ,5/30/38 12,8 8/6/ , , , ,8 8 20L ,8 7, , , , /50 13, L , , ,

16 RIS 16 Uszczelnienie kompaktowe. Temperatura: -40 C do +200 C Ciśnienie: 1,2 MPa Pierścienie: Q2, TC Uszczelnienie wtórne: V Czysta woda, ścieki, oleje i inne słabo żrące płyny. ROZMIAR d D3 D7 L

17 RIS 21. L3. L31. L32 Z mieszkiem elastomerowym. Nieodciążone, niezależne od kierunku obrotu wału. Temperatura: -20 C do +180 C Ciśnienie: 1,2 MPa Prędkość: 10 m/s Pierścień stały: Q2 Pierścień obrotowy: B, A, Q2 Uszczelnienie wtórne: V, E TYP PIERŚCIENIA STAŁEGO: Standardowy: LC60, OC6 Alternatywny: O6, L60 Czysta woda, ścieki, oleje i inne umiarkowanie żrące płyny. ROZMIAR d D3 D7 L3 L31 L32 L , , , , , , , , , , , , , , , , , , ,5 77,

18 RIS 31 Nieodciążone, niezależne od kierunku obrotu wału. Temperatura: -20 C do +200 C Ciśnienie: 1,7 MPa Prędkość: 25 m/s Pierścień stały: Q2 Pierścień obrotowy: B, A, Q2 Uszczelnienie wtórne: V, P, E TYP PIERŚCIENIA STAŁEGO: Standardowy: K9 Alternatywny: O6 Czysta woda, ścieki, oleje i inne umiarkowanie żrące płyny. ROZMIAR d D3 D6 D7 L3 L4 L , , , , ,0 11,5 19, ,0 11,5 19, ,0 11,5 19, ,7 11,5 19, ,0 11,5 19, ,0 11,5 19, ,5 11,5 19, ,5 11,5 19, ,5 11,5 19, ,5 11,5 19, , , , , , , , , , , , , , , , ,0 18, ,0 18, ,0 18, ,0 18, ,0 18,

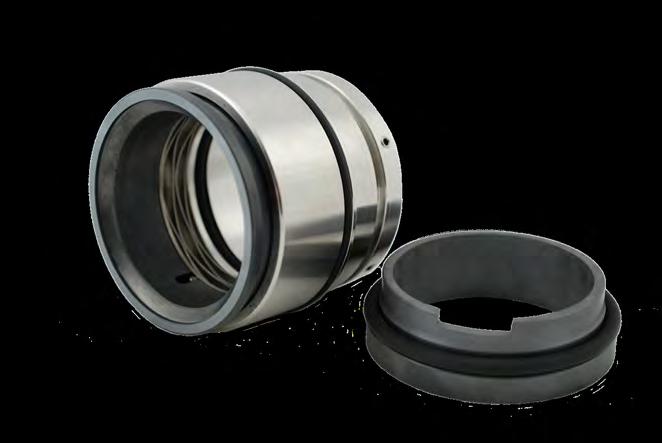

19 RIS 34 Nieodciążone, niezależne od kierunku obrotu wału. Temperatura: -20 C do +180 C Ciśnienie: 2,5 MPa Prędkość: 15 m/s Pierścień stały: Q2 Pierścień obrotowy: B, A, Q2 Uszczelnienie wtórne: V, P, E TYP PIERŚCIENIA STAŁEGO: Standardowy: K9 Alternatywny: O4, K0 Czysta woda, ścieki, oleje i mało agresywne związki chemiczne. ROZMIAR d D3 D6 D7 D8 L3 L4 L8 F M ,5 11,5 19,5 3,0 M ,5 11,5 19,5 3,0 M ,5 11,5 19,5 3,0 M ,0 11,5 19,5 3,5 M ,0 11,5 19,5 3,5 M ,5 11,5 19,5 3,5 M ,5 11,5 19,5 3,5 M ,2 11,5 19,5 3,5 M ,5 11,5 19,5 3,5 M ,5 11,5 19,5 3,5 M , ,0 M , ,0 M , ,0 M , ,0 M , ,0 M , ,5 M , ,5 M , ,5 M , ,5 M , ,5 M , ,5 M , ,5 M , ,5 M , ,0 M , ,5 M ,5 18,2 26 5,5 M ,5 18,2 26 5,5 M ,0 18,2 26 5,5 M ,0 18,2 26 5,5 M ,0 18,2 26 5,5 M8 20

20 RIS 34SL Nieodciążone, niezależne od kierunku obrotu wału. Temperatura: -20 C do +180 C Ciśnienie: 2,5 MPa Prędkość: 15 m/s Pierścień stały: Q2 Pierścień obrotowy: Q2 Uszczelnienie wtórne: V Czysta woda, ścieki, oleje i mało agresywne związki chemiczne. RIS 34S Nieodciążone, niezależne od kierunku obrotu wału. Temperatura: -20 C do +180 C Ciśnienie: 2,5 MPa Prędkość: 15 m/s Pierścień stały: Q2 Pierścień obrotowy: B, A, Q2 Uszczelnienie wtórne: V, P, E Czysta woda, ścieki, oleje i mało agresywne związki chemiczne. ORYGINALNE KONFIGURACJE ( MEDIUM / OLEJ ): 32 mm / 38 mm 38 mm / 50 mm 50 mm / 65 mm 65 mm / 65 mm 21

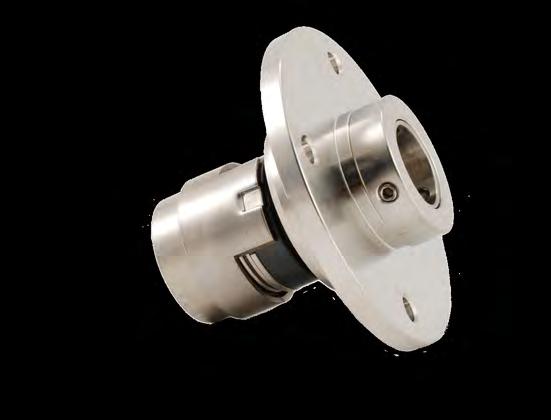

21 RIS 51 Nieodciążone, niezależne od kierunku obrotu wału. Temperatura: -20 C do +150 C Ciśnienie: 3,0 MPa Prędkość: 15 m/s Pierścień stały: V, Q2, B, A Pierścień obrotowy: B, A, Q2 Czysta woda, ścieki, oleje i inne umiarkowanie żrące płyny. ROZMIAR D3 D6 D7 L3 L4 L , ,5 9 RIS 52 Nieodciążone, niezależne od kierunku obrotu wału. Temperatura: -20 C do +180 C Ciśnienie: 3,0 MPa Prędkość: 15 m/s Pierścień stały: V, Q2, B, A Pierścień obrotowy: B, A, Q2 Czysta woda, ścieki, oleje i inne umiarkowanie żrące płyny. ROZMIAR D3 D6 D7 L4 L3 L , , RIS 53 Uszczelnienie kompaktowe. Temperatura: -30 C do +180 C Pierścień stały: Q2, B Pierścień obrotowy: Q2 Uszczelnienie wtórne: V, E DOSTĘPNE ROZMIARY: 12 mm 16 mm 22 mm 22

22 RIS 54 Uszczelnienie kompaktowe. Temperatura: -30 C do +180 C Pierścień stały: Q2, B Pierścień obrotowy: Q2 Uszczelnienie wtórne: V, E DOSTĘPNE ROZMIARY: 12 mm 16 mm 22 mm RIS 55 Nieodciążone, niezależne od kierunku obrotu wału. Temperatura: -30 C do +180 C Pierścień stały: TC, B Pierścień obrotowy: TC Uszczelnienie wtórne: E DOSTĘPNE ROZMIARY: 12 mm 16 mm 22 mm RIS 56 Nieodciążone. Temperatura: -30 C do +150 C Pierścień stały: Q2 Pierścień obrotowy: Q2 Uszczelnienie wtórne: E DOSTĘPNE ROZMIARY: 12 mm 23

23 RIS 66 Z mieszkiem elastomerowym, nieodciążone, niezależne od kierunku obrotu wału. Temperatura: -30 C do +100 C Ciśnienie 0,6 MPa Prędkość 15 m/s TYP PIERŚCIENIA STAŁEGO: Standardowy: L60 Alternatywny: L10, L0 Czysta woda, ścieki, oleje i inne słabo żrące płyny. MODEL ROZMIAR D1 D2 D3 D5 D7 L3 L2 L S M / L L LD S S M L RIS 86 Temperatura: -20 C do +140 C Ciśnienie: 1,0 MPa Prędkość: 15 m/s Pierścień stały: Q2, B Pierścień obrotowy: Q2, SS Uszczelnienie wtórne: V, E Czysta woda, ścieki, oleje, media przemysłu spożywczego. ROZMIAR D7 D3 L4 L ,5 19, ,6 19, ,6 45,5 7,6 19, ,9 61,9 8,1 21,1 24

24 RIS MTH Podwójne. Temperatura: -20 C do +180 C Ciśnienie: 1,0 MPa Prędkość: 15 m/s Pierścień stały: Q Pierścień obrotowy: Q, A Uszczelnienie wtórne: V Czysta woda, ścieki, oleje i inne umiarkowanie żrące płyny. ROZMIAR D3 D7 L3 L ,8 4,6 RIS BSK RIS LWR Temperatura: -20 C do +150 C Ciśnienie: 1,0 MPa Prędkość: 15 m/s Pierścień stały: Q Pierścień obrotowy: Q Uszczelnienie wtórne: V DOSTĘPNE ROZMIARY: 22 mm 33 mm 55 mm Temperatura: -20 C do +150 C Ciśnienie: 1,0 MPa Prędkość: 15 m/s Pierścień stały: Q Pierścień obrotowy: B Uszczelnienie wtórne: E DOSTĘPNE ROZMIARY: 22 mm 25

25 RIS F Temperatura: -40 C do +180 C Ciśnienie: 1,2 MPa WERSJA OEM Pierścień stały: TC Pierścień obrotowy: A, TC Uszczelnienie wtórne: V Czysta woda, ścieki, oleje i inne słabo żrące płyny. DOSTĘPNE ROZMIARY: 20 mm 22 mm 25 mm 35 mm WERSJA NEW DESIGN WERSJA IMBUS MODEL TYP PIERŚCIENIA STAŁEGO d D3 D / 3068 / 3085 O-RING L Z USTALENIEM POZYCJI L L O-RING 45 67/60 69/ O-RING / L 60 84/92 80/ O-RING 80/90 106/ /115 26

26 RIS F 2201 RIS F 3152 RIS F 3201 RIS F CT Uszczelnienie kompaktowe. Temperatura: -40 C do +180 C Ciśnienie: 1,2 MPa Pierścień stały: TC Pierścień obrotowy: A, TC Uszczelnienie wtórne: V Czysta woda, ścieki, oleje i inne słabo żrące płyny. MODEL D 2610 / 2620 / 2630 / 2640 / 4610 / / 4630 / / 3153 / / 4501 / 4650* / 4660* / 5100* / 4670* / 4680* / &310 / & / &

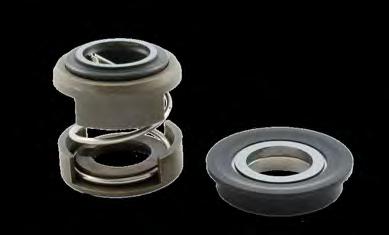

27 RIS F 2102 RIS F 2720 RIS F 2125 RIS F 5560 RIS F

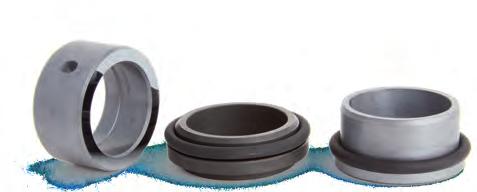

28 RIS MMD RIS ZMD Temperatura: -40 C do +140 C Ciśnienie: 2 MPa Prędkość: 15 m/s Temperatura: -40 C do +140 C Ciśnienie: 2 MPa Prędkość: 15 m/s RIS SAR Temperatura: -40 C do +180 C Ciśnienie: 1,2 MPa DOSTĘPNE ROZMIARY: 16 mm 18 mm 25 mm 35 mm 29

29 RIS SBA 9 Temperatura: -40 C do +180 C Ciśnienie: 1,2 MPa ROZMIAR D3 D7 L4 L , RIS SBA Temperatura: -40 C do +180 C Ciśnienie: 1,2 MPa ROZMIAR D7 D3 L4 L , ,5 15, ,3 17, ,3 19, ,3 19, ,

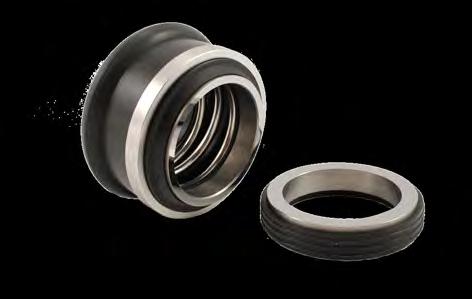

30 RIS GES RIS SBA PX Temperatura: -40 C do +150 C Ciśnienie: 2,5 MPa Ścieki, zanieczyszczona woda DOSTĘPNE ROZMIARY: 22 mm 32 mm Temperatura: -40 C do +150 C Ciśnienie: 2,5 MPa Ścieki, zanieczyszczona woda DOSTĘPNE ROZMIARY: 25 mm USZCZELNIENIE OLEJOWE USZCZELNIENIE ŚCIEKOWE RIS 3K Temperatura: -40 C do +180 C Ciśnienie: 1,2 MPa Pierścień stały: Q2 Pierścień obrotowy: A Uszczelnienie wtórne: V Czysta woda, gorące oleje i inne słabo żrące płyny. ROZMIAR D7 D3 L4 L ,5 42, ,

31 RIS T Temperatura: -40 C do +180 C Ciśnienie: 1,2 MPa Pierścień stały: TC, Q2 Pierścień obrotowy: TC Uszczelnienie wtórne: V Czysta woda, ścieki, oleje i inne słabo żrące płyny. ROZMIAR D3 D7 L4 L3 28,60 50,80 44,45 10,58 28,58 38,10 60,33 53,98 11,10 34,93 50,80 74,50 69,85 12,70 45,25 RIS BRG Temperatura: -40 C do +200 C Ciśnienie: 2,5 MPa Pierścień stały: Q2 Pierścień obrotowy: Q2 Uszczelnienie wtórne: V Czysta woda, ścieki, oleje i inne słabo żrące płyny. ROZMIAR D7 L ,5 6, ,

32 RIS SH Temperatura: -40 C do +200 C Ciśnienie: 2,5 MPa Pierścień stały: A, B Pierścień obrotowy: G Uszczelnienie wtórne: E Czysta woda, pompy próżniowe, media przemysłu spożywczego. DOSTĘPNE ROZMIARY: 19 mm 28 mm 38 mm 43 mm RIS ALF TC Temperatura: -40 C do +140 C Ciśnienie: 2,5 MPa Pierścień stały: SS, Q2 Pierścień obrotowy: B Uszczelnienie wtórne: E Czysta woda, CIP, media przemysłu spożywczego. ROZMIAR D3 L3 19, ,5 28, ,1 66,6 33,5 33

33 RIS ALF F Pierścień stały: SS, Q2 Pierścień obrotowy: B Uszczelnienie wtórne: E Czysta woda, CIP, media przemysłu spożywczego. RIS ALF L Pierścień stały: SS, Q2 Pierścień obrotowy: B Uszczelnienie wtórne: E Czysta woda, CIP, media przemysłu spożywczego. DOSTĘPNE ROZMIARY: 32 mm 42 mm RIS ALF AL Temperatura: -40 C do +140 C Ciśnienie: 2,5 MPa Czysta woda, CIP, media przemysłu spożywczego. ROZMIAR D7 D3 L4 L , ,2 34,9 47,6 46,75 15,8 20,6 50,8 66,6 65, ,8 76,2 95,2 98, ,7 34

34 RIS ALF P Temperatura: -40 C do +140 C Ciśnienie: 2,5 MPa Pierścień stały: SS, Q2 Pierścień obrotowy: B Uszczelnienie wtórne: E Czysta woda, CIP, media przemysłu spożywczego. DOSTĘPNE ROZMIARY: 32 mm 42 mm RIS ALF A Temperatura: -40 C do +140 C Ciśnienie: 2,5 MPa Pierścień stały: SS, Q2 Pierścień obrotowy: B Uszczelnienie wtórne: E Czysta woda, CIP, media przemysłu spożywczego. ROZMIAR D3 D7 L4 L

35 RIS TUH A Temperatura: -40 C do +140 C Ciśnienie: 2,5 MPa Pierścień stały: SS, Q2 Pierścień obrotowy: B Uszczelnienie wtórne: E Czysta woda, CIP, media przemysłu spożywczego. ROZMIAR (D1B) D1 D7 L RIS TUH T Temperatura: -40 C do +140 C Ciśnienie: 2,5 MPa Pierścień stały: SS, Q2 Pierścień obrotowy: B Uszczelnienie wtórne: E Czysta woda, CIP, media przemysłu spożywczego. ROZMIAR (D1) D1B D7 L4 D3 L , ,5 36

36 RIS APP Temperatura: -40 C do +140 C Ciśnienie: 2,5 MPa Pierścień stały: SS, Q2 Pierścień obrotowy: B Uszczelnienie wtórne: E Czysta woda, CIP, media przemysłu spożywczego. ROZMIAR D3 D7 L4 L3A L3B 25,4 41,2 68,2 7,8 25, ,1 55,7 80,1 9 33,3 17 RIS APW Temperatura: -40 C do +140 C Ciśnienie: 2,5 MPa Pierścień stały: SS, Q2 Pierścień obrotowy: B Uszczelnienie wtórne: E Czysta woda, CIP, media przemysłu spożywczego. ROZMIAR L81 L ,5 17, ,5 17,5 37

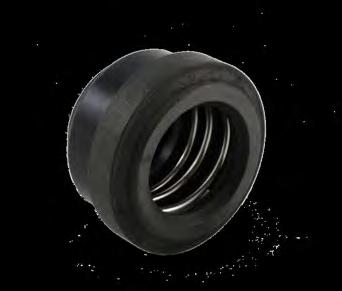

37 RIS FS1 RIS FS2 RIS FS1N Temperatura: -40 C do +140 C Ciśnienie: 2,5 MPa Pierścień stały: SS, Q2, B, V Pierścień obrotowy: SS, Q2, B Uszczelnienie wtórne: E Czysta woda, CIP, media przemysłu spożywczego. ROZMIAR L3 D7 L ,2 7, , ,5 8,6 RIS OF1 RIS OF2 RIS OF3 38

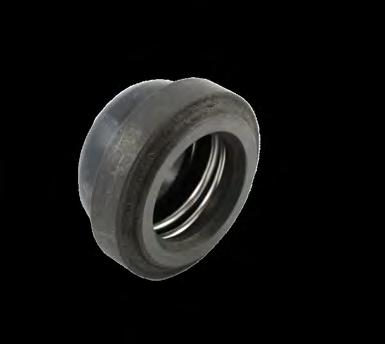

38 RIS FSM1 RIS FSM2 RIS FSM3 Czysta woda, CIP, media przemysłu spożywczego. DOSTĘPNE ROZMIARY: 22 mm RIS INX SLR Temperatura: -40 C do +140 C Ciśnienie: 2,5 MPa Pierścień stały: SS, Q2 Pierścień obrotowy: Q2, B Uszczelnienie wtórne: E Czysta woda, CIP, media przemysłu spożywczego. ROZMIAR D7 D3 L4 L , , , , /92 82, ,8 39

39 RIS INX P Temperatura: -40 C do +140 C Ciśnienie: 2,5 MPa Pierścień stały: SS, Q2 Pierścień obrotowy: Q2, B Uszczelnienie wtórne: E Czysta woda, CIP, media przemysłu spożywczego. ROZMIAR L3 D3 L4 15, ,5 10,5 25, , , ,5 RIS H12 RIS SGM Temperatura: -40 C do +200 C Ciśnienie: 2 MPa Prędkość: 15 m/s Temperatura: -40 C do +140 C Ciśnienie: 2,5 MPa Pierścień stały: TC Pierścień obrotowy: TC Uszczelnienie wtórne: V Zanieczyszczona woda, ścieki, oleje. 40

40 Pierścienie stałe Pierścienie stałe 41

41 Pierścienie stałe L60 Typ L V / Q2 Viton / EPDM / NBR LC60 Typ L. Q2 Viton / EPDM ROZMIAR D6 D7 L , , , , , , , , , , , , , , , , , , , ROZMIAR D6 D7 L

42 Pierścienie stałe O4 Typ O-ring. O6 Typ O-ring. Q2 Viton / EPDM / NBR Q2 Viton / EPDM / NBR ROZMIAR D6 D7 L4 L ,5 19,2 6,6 7, ,5 21,6 5,6 6, ,5 24,6 5,6 6, ,5 24,6 6,6 7, ,5 8, ,5 35 7,5 8, ,5 35 7,5 8, ,5 8, ,5 8, , ,5 11, , ,5 11, , , , ,3 11, , ,8 11, , , , ,6 12, ,7 68,4 11,6 12, ,8 69,3 11,6 12, ,8 72,3 12,3 13, ,5 75,4 13,3 14, ,5 78,4 13,3 14, ,5 80,4 13,3 14, ,5 85, , ,7 91,5 13,7 14, , , , , , , , , , ,6 120,3 15, ,5 123,3 15,8 17 ROZMIAR D6 D7 L4 L ,6 7, ,6 7, ,6 7, ,6 7, ,6 7, ,5 8, ,5 8, ,5 8, ,5 8, ,5 8, ,5 8, ,5 8, ,5 8, ,5 8, ,5 8, ,5 10, ,3 12, ,3 12,

43 Pierścienie stałe O8 Typ O-ring O8U Typ O-ring B, Q2 Viton / EPDM / NBR B, Q2 Viton / EPDM / NBR ROZMIAR D6 D7 L4 L ,1 5, ,5 20,6 5, ,5 20,6 5, ,1 6 7, ,1 6 7, , , , ,9 8 9, ,9 8 9, ,9 8 9, ,4 8 9, ,4 8 9, ,2 8,5 9, , , , ,5 11, ,5 11, ,5 11,5 13 ROZMIAR D6 D7 L4 L , , , , , , , , , , ,5 44

44 Pierścienie stałe K9. K0 Typ O-ring z ustaleniem pozycji. Q2 / Q1 Viton / EPDM / NBR / Kalrez L0 Typ L. V / Q2 Viton / EPDM / NBR ROZMIAR D6 D7 L4 L8 L8 DLA K , , , , ,5 19, ,5 19, ,5 19, ,5 19, ,5 19, ,5 19, ,5 19, ,5 19, ,5 19, ,5 19, , , , , , , , , , , , , , ,2 26,2 23, ,2 26,2 23, ,2 26,2 23, ,2 25,2 23, ,2 25,2 23,2 ROZMIAR D6 D7 L , , , , , , , , , , ,5 48 9, ,5 54 9, ,5 54 9, ,5 54 9, , , , , , , , , , , , , , , ,

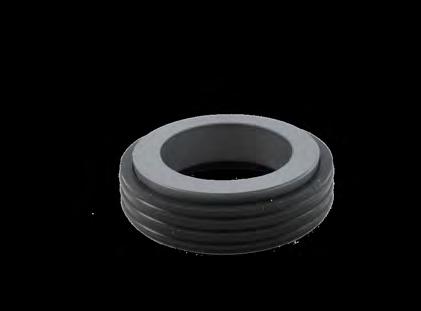

45 Pierścienie stałe L10. L10A Typ L. V / Q2 Viton / EPDM / NBR L50 Typ L. V / Q2 Viton / EPDM / NBR ROZMIAR D6 D7 L4 L4 DLA L10A , , /26 8 5, , , ,5/ ROZMIAR D6 D7 L , ,5 27, ,95 10, ,95 10, ,95 10, ,15 10, ,15 10, ,5 35,7 10, ,3 10, ,5 40,5 10, ,5 40,5 10, ,5 47, ,5 50, ,5 50, , , ,5 57, ,5 60, , , , ,85 13, ,5 73,05 13, ,5 76,2 13, ,5 79,4 13, ,5 79,4 13, , , , ,5 101, , , ,5 123, , ,

46 Pierścienie stałe Ralub AN Kleje anaerobowe RODZAJ ZASTOSOWANIE WŁAŚCIWOŚCI CZAS UTWARDZANIA TEMPERATURA 3222 MOCOWANIE GWINTU SIŁA: NISKA Lepkość (25 C) (mpas.s): Maks. gwint: do M24 20 MIN. -54 C > +150 C 3243 MOCOWANIE GWINTU SIŁA: ŚREDNIA Lepkość (25 C) (mpas.s): Maks. gwint: do M36 10 MIN. -54 C > +150 C 3271 MOCOWANIE GWINTU SIŁA: WYSOKA Lepkość (25 C) (mpas.s): Maks. gwint: do M20 10 MIN. -54 C > +150 C 3542 USZCZELNIENIE GWINTU SIŁA: ŚREDNIA Lepkość (25 C) (mpas.s): Maks. gwint: do M MIN. -54 C > +150 C 3577 USZCZELNIENIE GWINTU SIŁA: ŚREDNIA Lepkość (25 C) (mpas.s): Maks. gwint: do M MIN. -54 C > +150 C OPAKOWANIA 50 ML 250 ML OSADZANIE ŁOŻYSK OSADZANIE ŁOŻYSK SIŁA: WYSOKA Lepkość (25 C) (mpas.s): Maks.szczelina: 0,13 mm SIŁA: BARDZO WYSOKA Lepkość (25 C) (mpas.s): Maks.szczelina: 0,25 mm 25 MIN. -54 C > +150 C 5 MIN. -54 C > +150 C 3648 OSADZANIE ŁOŻYSK SIŁA: WYSOKA Lepkość (25 C) (mpas.s): Maks.szczelina: 0,15 mm 5 MIN. -54 C > +175 C RIS OP Olej parafinowy OPAKOWANIA 5 L 20 L RIS OPR RIS OPG Kolor Biały Gęstość w 15 C 816 kg/m 3 Wskaźnik lepkości 130 (ISO 2909) Temperatura zapłonu 225 C Temperatura płynięcia -36 C Lepkość kinetyczna w 20 C 40 mm 2 /s Lepkość kinetyczna w 40 C 18 mm 2 /s Lepkość kinetyczna w 100 C 4,1 mm 2 /s Kolor Biały Gęstość w 15 C 865 kg/m 3 Wskaźnik lepkości 205 (ISO 2909) Temperatura zapłonu 240 C Temperatura płynięcia -12 C Lepkość kinetyczna w 20 C 238 mm 2 /s Lepkość kinetyczna w 40 C 76 mm 2 /s Lepkość kinetyczna w 100 C 9,7 mm 2 /s 47
