1 Instrukcja obs ugi 323RJ 325RJ X-series Przed przystàpieniem do pracy maszynà prosimy dok adnie i ze zrozumieniem zapoznaç si z treêcià niniejszej instrukcji. Polish

2 ZNACZENIE SYMBOLI Symbole OSTRZE ENIE Wykaszarki, wycinarki i przycinarki mogà staç si niebezpiecznymi narz dziami Nast pstwem nieuwa nej lub nieprawid owej obs ugi mogà byç powa ne obra enia lub Êmierç u ytkownika bàdê innych osób. Przeznaczone wy àcznie do gi tkiego, nie metalowego osprz tu tnàcego, tzn. g owicy y kowej i y ki. Przeznaczone tylko do g owic y kowych. Przed przystàpieniem do pracy maszynà prosimy dok adnie i ze zrozumieniem zapoznaç si z treêcià niniejszej instrukcji. Zawsze nale y stosowaç: Kask ochronny, gdy zachodzi ryzyko uderzenia spadajàcymi przedmiotami Ochronniki s uchu Emisja ha asu do otoczenia zgodna z dyrektywà Wspólnoty Europejskiej. WartoÊç emisji dla maszyny podana zosta a w rozdziale Dane techniczne oraz na naklejce. Zatwierdzona os ona oczu Maks. liczba obrotów wa ka zdawczego, obr/min Pozosta e symbole/naklejki samoprzylepne umieszczone na maszynie dotyczà specjalnych wymogów, zwiàzanych z certyfikatami w poszczególnych krajach. Niniejszy produkt zgodny jest z obowiàzujàcymi dyrektywami CE. Przeglàd lub/oraz konserwacj wolno wykonywaç tylko przy wy àczonym silniku, gdy wy àcznik znajduje si w po o eniu STOP. Ostrze enie przed odrzucanymi i rykoszetujàcymi przedmiotami. Zawsze u ywaj zatwierdzonych r kawic ochronnych. W czasie pracy u ytkownik maszyny jest zobowiàzany dopilnowaç, aby adne osoby ani zwierz ta nie znajdowa si bli ej ni w odleg oêci 15 m. Maszyny wyposa one w ostrze tnàce lub ostrze do trawy mogà zostaç gwa townie odrzucone w momencie zetkni cia si z twardym przedmiotem. Ostrze mo e spowodowaç obci cie ràk i nóg. Nigdy nie dopuszczaj osób i zwi rzàt na odleg oêç mniejszà ni 15 metrów od maszyny. 15 m 50FT 15 m 50FT Wykonuj regularnie czyszczenie. Kontrola wzrokowa. Konieczne jest stosowanie zatwierdzonej os ony oczu. Strza ki wskazujàce granice dla umieszczenia zamocowania uchwytu. Zawsze u ywaj zatwierdzonych r kawic ochronnych. U ywaj przeciwpoêlizgowego, stabilnego obuwia wysokiego. 2 Polish

3 SPIS TREÂCI Spis treêci ZNACZENIE SYMBOLI Symbole... 2 SPIS TREÂCI Spis treêci... 3 Przyst pujàc do uruchomienia nale y pami taç o przestrzeganiu nast pujàcych zasad:... 3 ZASADY BEZPIECZE STWA Ârodki ochrony osobistej... 4 Zespo y zabezpieczajàce maszyny... 4 Kontrola, konserwacja i obs uga zespo ów zabezpieczajàcych maszyny... 6 Osprz t tnàcy... 8 Ogólne zasady bezpieczeƒstwa... 9 Ogólne zasady pracy maszynà G ówne techniki pracy CO JEST CO? Co jest co w przycinarce? MONTA Monta uchwytu kab àkowego Monta ostrza i g owicy y kowej Monta os ony przeciwodpryskowej i g owicy y kowej Superauto II 1" Monta os ony ostrza/os ony wielofunkcyjnej, ostrza do trawy I no a do trawy Monta pozosta ych os on i osprz tu tnàcego PRZYGOTOWYWANIE I OBCHODZENIE SI Z PALIWEM Paliwo Tankowanie URUCHAMIANIE I WY ÑCZANIE Kontrola przed uruchomieniem Uruchamianie i wy àczanie KONSERWACJA Gaênik T umik Uk ad ch odzenia Âwieca zap onowa Filtr powietrza Przek adnia kàtowa Plan konserwacji DANE TECHNICZNE Dane techniczne Zapewnienie o zgodnoêci z normami WE Przyst pujàc do uruchomienia nale y pami taç o przestrzeganiu nast pujàcych zasad: Husqvarna AB nieustannie modernizuje swoje wyroby, w zwiàzku z czym zastrzega sobie prawo do wprowadzania zmian dotyczàcych m.in. wyglàdu produktów bez uprzedzenia. OSTRZE ENIE Pod adym pozorem nie wolno zmieniaç ani modyfikowaç fabrycznej konstrukcji maszyny bez zezwolenia wydanego przez producenta. Zawsze nale y u ywaç wy àcznie oryginalnych cz Êci zamiennych. Samowolne wprowadzanie zmian oraz/lub montowanie wyposa enia nie zatwierdzonego przez producenta mo e staç si przyczynà groênych obra eƒ lub Êmierci obs ugujàcego urzàdzenie bàdê innych osób. OSTRZE ENIE W razie nieprawid owej lub nieuwa nej obs ugi, wykaszarka, wycinarka lub przycinarka mo e staç si niebezpiecznym narz dziem, mogàcym spowodowaç powa ne obra enia lub Êmierç u ytkownika bàdê innych osób. Dlatego bardzo wa ne jest, aby przeczytaç niniejszà instrukcj obs ugi dok adnie i ze zrozumieniem. OSTRZE ENIE D ugotrwa e przebywanie w ha asie mo e doprowadziç do trwa ej utraty s uchu. Dlatego nale y zawsze stosowaç atestowane ochronniki s uchu. Polish 3

4 ZASADY BEZPIECZE STWA Ârodki ochrony osobistej WA NE Podczas u ywania maszyny nale y zawsze mieç na sobie zatwierdzone przez odpowiednie w adze Êrodki ochrony osobistej. Srodki ochrony osobistej nie eliminujà ryzyka odniesienia obra eƒ, natomiast ograniczajà ich rozmiar w razie zaistnienia wypadku. PoproÊ swojego dealera o pomoc w wyborze Êrodków ochrony osobistej. OSTRZE ENIE Majàc za o one ochronniki s uchu nale y zawsze byç szczególnie uwa nym na sygna y i zawao ania ostrzegawcze. Zdejmuj ochronniki s uchu zaraz po wy àczeniu silnika. R KAWICE R kawice nale y u ywaç wtedy, kiedy to jest konieczne np. podczas monta u mechanizmu tnàcego. Zespo y zabezpieczajàce maszyny W niniejszym rozdziale przedstawiono poszczególne zespo y zabezpieczajàce maszyny, omówiono ich funkcj oraz sposoby ich kontrolowania i konserwacji w celu zapewnienia prawid owego dzia ania. Patrz rozdzia Co jest co?, aby zapoznaç si z rozmieszczeniem tych zespo ów w pilarce. Je eli maszyna nie jest prawid owo konserwowana i nie jest poddawana profesjonalnie wykonywanym naprawom oraz/lub obs ugom technicznym, jej okres u ytkowy jest krótszy oraz wi ksze jest ryzyko wypadków. Je eli potrzebujesz wi cej informacji, skontaktuj si z najbli szym warsztatem serwisowym. OSTRZE ENIE Nie wolno u ywaç maszyny z niesprawnymi zespo ami zabezpieczajàcymi. Stosuj si do podanych w niniejszym rozdziale instrukcji dotyczàcych kontroli, konserwacji i obs ugi. Blokada dêwigni gazu OCHRONNIKI S UCHU Nale y stosowaç ochronnik s uchu o wystarczajàcych waêciwoêciach t umiàcych. Blokada dêwigni gazu zabezpiecza przed przypadkowym naciêni ciem dêwigni gazu. Nacisk na dêwigni (A) znajdujàcà si na uchwycie (tzn. w momencie uj cia uchwytu) zwalnia dêwigni gazu (B). Po zwolnieniu uchwytu dêwignia gazu i dêwignia blokady powrócà do swoich pozycji wyjêciowych. Ruch ten kontrolujà dwie niezale ne od siebie spr yny. Oznacza to, e gdy puêcisz uchwyt dêwignia gazu jest automatycznie blokowana w pozycji biegu ja owego. OS ONA OCZU Nale y zawsze u ywaç zatwierdzonych os on oczu. U ywajàc maski ochronnej twarzy, nale y mieç na sobie tak e zatwierdzone okulary ochronne. Za zatwierdzone okulary ochronne uwa ane sà takie, które sà zgodne z normami ANSI Z87.1 dla USA lub EN 166 dla krajów UE. Maska ochronna twarzy musi byç zgodna z nromà EN Wy àcznik Silnik nale y wy àczaç za pomocà wy àcznika. OBUWIE WYSOKIE U ywaj przeciwpoêlizgowego, stabilnego obuwia wysokiego. ODZIE Stosuj odzie uszytà z tkaniny odpornej na rozdarcie i nie noê luênej garderoby, która atwo zaczepia si o ga zie. NoÊ zawsze d ugie spodnie uszyte z mocnej tkaniny. Nie zak adaj bi uterii, krótkich spodni i sanda ów, ani nie pracuj bez obuwia. Dopilnuj, aby w osy nie spada y na ramiona. APTECZKA PIERWSZEJ POMOCY Apteczka pierwszej pomocy powinna znajdowaç si zawsze w pobli u. 4 Polish

5 ZASADY BEZPIECZE STWA Os ona osprz tu tnàcego Zadaniem os ony jest ochrona u ytkownika przed od amkami wyrzucanymi przez wirujàcy mechanizm tnàcy. Os ona zabezpiecza równie u ytkownika przed dotkni ciem do osprz tu tnàcego. T umik Zadaniem t umika jest ograniczenie do minimum poziomu ha asu i odrzucanie spalin poza stref pracy operatora. T umik wyposa ony w katalizator zmniejsza równie zawartoêç szkodliwych substancji w spalinach. OSTRZE ENIE W adnym wypadku nie wolno u ywaç osprz tu tnàcego bez zamontowanej, zatwierdzonej os ony. Patrz rozdzia Dane techniczne. Stosowanie niew aêciwych lub uszkodzonych os on mo e staç si przyczynà powa nych obra eƒ. W krajach o goràcym i suchym klimacie ryzyko powstawania po arów jest du e. Dlatego niektóre t umiki wyposa yliêmy w tzw. siatk przeciwiskrowà. Sprawdê, czy t umik w Twojej maszynie ma takà siatk. System t umienia wibracji Twoja maszyna jest wyposa ona w system t umienia wibracji, którego zadaniem jest ograniczenie wibracji do minimum i zapewnienie jak najwi kszego komfortu podczas pracy maszynà. T umik wymaga dok adnego stosowania si do instrukcji dotyczàcych kontroli, konserwacji i obs ugi. Patrz wskazówki podane pod rubrykà Kontrola, konserwacja i obs uga zespo ów zabezpieczajàcych maszyny. OSTRZE ENIE T umik z katalizatorem jest bardzo goràcy zarówno podczas pracy, jak i zaraz po jej ukoƒczeniu. Dotyczy to równie pracy na biegu ja owym. Dotkni cie mo e spowodowaç oparzenie skóry. Nale y pami taç o zagro eniu po arowym Nieprawid owo nawini ta y ka lub niew aêciwy osprz t tnàcy powoduje wzrost wibracji. System t umienia wibracji, w który wyposa ona jest maszyna, obni a poziom wibracji przekazywanych na uchwyty z silnika/ osprz tu tnàcego. OSTRZE ENIE Wewnàtrz t umika znajdujà si substancje chemiczne mogàce wywo ywaç choroby nowotworowe. W razie uszkodzenia t umika unikaj stycznoêci z tymi elementami. OSTRZE ENIE Nadmierne wystawienie operatora na dzia anie wibracji mo e powodowaç uszkodzenia uk adu krà enia i uk adu nerwowego, szczególnie u ludzi z wadami krà enia. Zwróç si do lekarza, jeêli rozpoznasz u siebie symptomy dolegliwoêci somatycznych, których przyczynà mo e byç wystawienie na nadmierne wibracje. Przyk adem takich symptomów jest; dr twienie, utrata czucia, mrowienie, k ucie, ból, utrata si, zmiany koloru skóry lub jej stanu. Symptomy te zazwyczaj sà odczuwalne w palcach, d oniach i nadgarstkach. OSTRZE ENIE Pami taj o tym, e: Spaliny silnikowe zawierajà tlenek w gla, którego wdychanie mo e spowodowaç zatrucie. Dlatego nigdy nie uruchamiaj maszyny w pomieszczeniach lub w miejscach o s abej wentylacji. Spaliny silnikowe majà wysokà temperatur, mogà zawieraç iskry, które mogà si staç przyczynà po aru. Nigdy nie w àczaj maszyny w pomieszczeniach zamkni tych lub w pobli u materia ów atwopalnych Polish 5

6 ZASADY BEZPIECZE STWA Osprz t tnàcy Ostrze do trawy i nó do trawy przeznaczone sà do koszenia bujnej trawy. Sprawdê, czy dêwignia gazu i jej blokada poruszajà si p ynnie i czy spr yny powrotne dzia ajà prawid owo. G owica y kowa przeznaczona jest do przystrzygania trawy. Nakr tka zabezpieczajàca Do zamocowania niektórych typów osprz tu tnàcego u ywa si nakr tki zabezpieczajàcej. Patrz wskazówki pod rubrykà Uruchamianie. W àcz maszyn i dodaj gazu do oporu. Zwolnij dêwigni gazu i sprawdê, czy osprz t tnàcy zatrzyma si i nie porusza si. JeÊli osprz t tnàcy obraca si, mimo i dêwignia gazu znajduje si w po o eniu biegu ja owego, nale y sprawdziç wyregulowanie biegu ja owego gaênika. Patrz wskazówki pod rubrykà Konserwacja. Kontrola, konserwacja i obs uga zespo ów zabezpieczajàcych maszyny WA NE Wszelkie czynnoêci obs ugowe i naprawy maszyny wymagajà specjalnego przeszkolenia. Dotyczy to szczególnie jej zespo ów zabezpieczajàcych. Je eli maszyna nie spe nia jakiegokolwiek z ni ej wymienionych warunków kontrolnych, nale y jà oddaç do warsztatu obs ugi technicznej. Kupujàc nasze produkty zyskujesz tak e gwarancj profesjonalnej obs ugi i napraw. Je eli w miejscu zakupu nie jest prowadzona obs uga serwisowa, zapytaj o adres najbli szego warsztatu obs ugi technicznej. Blokada dêwigni gazu Sprawdê, czy dêwignia gazu jest zablokowana w po o eniu biegu ja owego, gdy blokada dêwigni gazu znajduje si w po o eniu wyjêciowym. Wy àcznik W àcz silnik i sprawdê, czy po przesuni ciu wy àcznika w po o enie stop silnik zatrzyma si. Os ona osprz tu tnàcego Sprawdê, czy os ona nie jest uszkodzona i czy nie ma Êladów p kni cia. Wymieƒ os on, która zosta a uderzona lub jest p kni ta. WciÊnij blokad dêwigni gazu i sprawdê, czy po zwolnieniu nacisku powraca ona do po o enia wyjêciowego. Zawsze stosuj os on zalecanà dla danego osprz tu tnàcego. Patrz rozdzia Dane techniczne. 6 Polish

7 ZASADY BEZPIECZE STWA System t umienia wibracji Sprawdzaj regularnie, czy elementy amortyzujàce nie sà p kni te lub czy nie uleg y deformacji. Osprz t tnàcy W niniejszym rozdziale omówiono, jak dzi ki stosowaniu w aêciwego osprz tu tnàcego i prawid owej jego konserwacji mo na: Zmniejszyç tendencje maszyny do odbijania Uzyskaç maksymalnà wydajnoêç skrawania Przed u yç ywotnoêç osprz tu tnàcego Zasady ogólne Sprawdê, czy elementy amortyzujàce sà ca e i dobrze zamocowane. 1 Korzystaj wy àcznie z osprz tu tnàcego wraz z zalecanymi przez nas os onami Patrz rozdzia Dane techniczne. T umik 2 Z by tnàce ostrza powinny byç dobrze i prawid owo naostrzone Stosuj si do naszych instrukcji i u ywaj w aêciwego prowadnika pilnika. Nieprawid owo naostrzone bàdê uszkodzone ostrza zwi kszajà ryzyko wypadku. Nigdy nie u ywaj maszyny z uszkodonym t umikiem. Sprawdzaj regularnie, czy t umik jest dok adnie przymocowany do maszyny. 3 Skontroluj, czy narz dzia tnàce nie sà uszkodzone bàdê p kni te. Uszkodzone narz dzia tnàce nale y wymieniç na nowe. JeÊli t umik Twojej maszyny jest wyposa ony w siatk przeciwiskrowà, nale y regularnie jà czyêciç. Zanieczyszczona siatka powoduje przegrzewanie si silnika, co mo e prowadziç do powa nych uszkodzeƒ. Nigdy nie u ywaj t umika z uszkodzonà siatkà przeciwiskrowà. Nakr tka zabezpieczajàca Podczas monta u dokr caj nakr tk w kierunku przeciwnym do kierunku obrotów osprz tu tnàcego. Podczas demonta u odkr caj nakr tk w kierunku zgodnym z kierunkiem obrotów osprz tu tnàcego. (UWAGA Nakr tka jest lewoskr tna.) Polish 7

8 ZASADY BEZPIECZE STWA Dokr caj nakr tk za pomocà klucza nasadowego Nm (3.5-5 kpm). UWAGA Nylonowy pierêcieƒ zabezpieczajàcy nakr tk przed odr caniem si nie powinien byç starty do tego stopnia, aby mo na by o przykr ciç nakr tk r cznie. Zabezpieczenie to powinno wymagaç si y przykr cania równej co najmniej 1,5 Nm. Po oko o dziesi ciokrotnym przykr caniu nakr tki nale y wymieniç jà na nowà. G owica y kowa Stosuj wy àcznie zalecane g owice y kowe oraz y ki. Sà one przetestowane przez producenta i dostosowane do okreêlonej mocy silnika. Jest to szczególnie wa ne, gdy korzysta si z automatycznej g owicy y kowej. U ywaj tylko zalecanego osprz tu tnàcego. Patrz rozdzia Dane techniczne. Osprz t tnàcy OSTRZE ENIE Nigdy nie u ywaj maszyny z uszkodzonymi zespo ami zabezpieczajàcymi. Zespo y zabezpieczajàce maszyny nale y kontrolowaç I konserwowaç zgodnie z opisem w niniejszym rozdziale. Je eli Twoja maszyna nie spe nia jakiegokolwiek z warunków kontrolnych, nale y j WA NE W niniejszym rozdziale omówiono, jak dzi ki stosowaniu w aêciwego osprz tu tnàcego i prawid owej jego konserwacji mo na: Zmniejszyç tendencje maszyny do odbijania Uzyskaç maksymalnà wydajnoêç skrawania Przed u yç ywotnoêç osprz tu tnàcego Korzystaj wy àcznie z osprz tu tnàcego wraz z zalecanymi przez nas os onami Patrz rozdzia Dane techniczne. OdnoÊnie zak adania y ki oraz wyboru y ki o prawid owej Êrednicy patrz instrukcje producenta dot. osprz tu tnàcego. Z by tnàce ostrza powinny byç dobrze i prawid owo naostrzone Stosuj si do naszych instrukcji. Patrz tak e instrukcja na opakowaniu ostrza. Ogólnie bioràc, maszyny z silnikiem o ma ej mocy wymagajà stosowania ma ych g owic y kowych i vice versa. Silnik musi byç bowiem w stanie wyrzuciç y k wzd u promienia g owicy y kowej, a tak e pokonaç opór Êcinanej trawy. D ugoêç y ek jest te wa na. D u sza y ka wymaga wi kszej mocy silnika ni y ka krótsza o tej samej Êrednicy. Zwróç uwag, aby przecinacz y ki znajdujàcy si na os onie g owicy, nie by uszkodzony. S u y on do przycinania linki na odpowiednià d ugoêç. Aby przed u yç ywotnoêç y ek, mo na je w o yç na par dni do wody. Zwi kszy to wytrzyma oêç i trwa oêç y ki. WA NE Stale zwracaj uwag, czy y ka jest równo i mocno nawini ta na b ben, gdy w przeciwnym razie powstanà szkodliwe dla zdrowia drgania maszyny. OSTRZE ENIE Przed przystàpieniem do pracy z jakimkolwiek osprz tem tnàcym nale y zawsze wy àczyç silnik. Wiruje on jeszcze przez jakiê czas po zwolnieniu dêwigni gazu. Zanim zaczniesz wykonywaç jakiekolwiek prace, upewnij si, czy osprz t tnàcy zatrzyma si ca kowicie i od àcz przewód od Êwiecy zap onowej. OSTRZE ENIE Niew aêciwy typ osprz tu tnàcego lub nieprawid owo naostrzone ostrze zwi kszajà ryzyko powstania odbicia. Ostrzenie no a do trawy i ostrza do trawy OdnoÊnie prawid owego ostrzenia patrz instrukcje na opakowaniu osprz tu tnàcego. Ostrze i no ostrzy si przy pomocy drobnego, p askiego pilnika. Wszystkie kraw dzie tnàce powinny byç ostrzone w jednakowy sposób, aby nie zmieni o si wywa enie tarczy. 8 Polish

9 ZASADY BEZPIECZE STWA Ogólne zasady bezpieczeƒstwa WA NE Maszyna jest przeznaczona wy àcznie do przycinania trawy, wykaszania trawy oraz/lub wykaszania zaroêli leênych. Do silnika jako êród a nap du mo esz zak daç wy àcznie zalecane przez nas akcesoria oraz elementy osprz tu tnàcego, wymienione w rozdziale Dane techniczne. Nie wolno pracowaç maszynà w stanie przem czenia, po spo yciu alkoholu lub po przyj ciu leków os abiajàcych wzrok, zdolnoêç oceny i koordynacj. Nigdy nie u ywaj maszyny w ekstremalnych warunkach pogodowych i klimatycznych, np. przy bardzo du ym mrozie lub w bardzo goràcym lub/oraz wilgotnym klimacie. Stosuj Êrodki ochrony osobistej. Patrz wskazówki podane pod rubrykà Ârodki ochrony osobistej. Nie wolno pracowaç maszynà przerobionà, odbiegajàcà od orygina u. Nie wolno pracowaç maszynà uszkodzonà. Stosuj si do instrukcji dotyczàcych konserwacji, kontroli i obs ugi technicznej podanych w niniejszej instrukcji obs ugi. Niektóre czynnoêci konserwacyjne i obs ugowe muszà byç wykonane przez przeszkolonego i wykwalifikowanego specjalist. Patrz wskazówki podane pod rubrykà Konserwacja. Przed uruchomieniem muszà byç zamontowowane wszystkie os ony i pokrywy. Sprawdê, czy nasadka Êwiecy i przewód zap onowy nie sà uszkodzone. Istnieje ryzyko wystàpienia spi cia elektrycznego. U ytkownik maszyny jest zobowiàzany dopilnowaç, aby podczas pracy adne osoby postronne ani zwierz ta nie znajdowa y si w odleg oêci mniejszej ni 15 m. JeÊli w tym samym miejscu pracuje kilku u ytkowników, odleg oêç mi dzy nimi nie powinna byç mniejsza ni podwójna wysokoêç drzew, przy czym musi wynosiç co najmniej 15 m. OSTRZE ENIE Uszkodzony lub niew aêciwy osprz t tnàcy lub nieprawid owo naostrzone ostrze zwi kszajà ryzyko wypadku. Ustaw maszyn na ziemi i upewnij si, czy osprz t tnàcy nie dotyka do ga zi lub kamieni. Lewà r kà przyciênij korpus maszyny do pod o a (UWAGA Nie nogà). Prawà r kà ujmij uchwyt rozrusznika i pociàgnij go do siebie, wyciàgajàc link. Zasady bezpieczeƒstwa - paliwo Stosuj kanister z zabezpieczeniem przeciw przelewaniu paliwa. Nigdy nie tankuj paliwa do maszyny, gdy uruchomiony jest silnik. Przed przystàpieniem do tankowania, wy àcz silnik i odczekaj kilka minut a ostygnie. Zapewnij dobrà wentylacj wsz dzie, gdzie masz do czynienia z paliwem. Przed uruchomieniem przenieê maszyn na odleg oêç co najmniej 3 m od miejsca tankowania. Nigdy nie uruchamiaj maszyny, gdy: 1 Je eli rozla eê paliwo na urzàdzenie. Wytrzyj jà i poczekaj, a wyschnà resztki benzyny. 2 Je eli obla eê paliwem siebie lub swoje ubranie, zmieƒ ubranie. Pêrzemyj te cz Êci cia a, które mia y stycznoêç z paliwem. U yj wody I myd a. 3 Paliwo wycieka z maszyny. Regularnie sprawdzaj szczelnoêç korka wlewowego i przewodów paliwowych. 4 Unikaj kontaktu cia a z paliwem. Paliwo powoduje podra nienie skóry i mo e byç przyczynà zmian na skórze. Uruchamianie OSTRZE ENIE Gdy dêwignia ssania znajduje si w po o eniu w àczenia, osprz t tnàcy zaczyna wirowaç w momencie uruchamiania silnika. Przed uruchomieniem maszyny musi byç zamontowana kompletna os ona sprz g a z wysi gnikiem, gdy w przeciwnym razie sprz g o mo e si obluzowaç i spowodowaç obra enia. Nigdy nie uruchamiaj maszyny w pomieszczeniach. Pami taj o tym, e wdychanie spalin silnikowych jest niebezpieczne. Obserwuj, co dzieje si w otoczeniu i upewnij si, czy nie zachodzi ryzyko, e ludzie lub zwierz ta mogà zetknàç si z osprz tem tnàcym. Transport i przechowywanie Maszyn i paliwo nale y przechowywaç i transportowaç w taki sposób, aby w razie ewentualnego wycieku paliwa i powstania oparów nie zachodzi o ryzyko wyst powania iskier lub otwartego p omienia, np. w pobli u maszyn i silników elektrycznych, kontaktów elektrycznych/prze àczników pràdu lub kot ów. Do przechowywania i transportowania paliwa nale y u ywaç pojemników specjalnie przeznaczonych do tego celu i zatwierdzonych. Przed odstawieniem maszyny na d u sze przechowywanie nale y opró niç zbiornik paliwa. Dowiedz si na najbli szej stacji benzynowej, co nale y zrobiç z nie zu ytym paliwem. Polish 9

10 ZASADY BEZPIECZE STWA Os ona transportowa osprz tu tnàcego musi byç zawsze zamontowana na czas transportu lub przechowywania maszyny. Przed odstawieniem maszyny na d u sze przechowanie nale y jà dok adnie oczyêciç i przeprowadziç kompletny serwis. OSTRZE ENIE Zachowuj ostro noêç podczas obchodzenia si z paliwem. Pami taj o ryzyku po aru, eksplozji, unikaj wdychania oparów. Ogólne zasady pracy maszynà WA NE W niniejszym rozdziale omówione sà podstawowe zasady bezpieczeƒstwa obowiàzujàce podczas pracy wykaszarkà i przycinarkà. Je eli znajdziesz si w sytuacji, w której nie jesteê pewny prawid owoêci dalszego sposobu post powania, zasi gnij porady eksperta. Zwróç si do swojego dealera lub warsztatu obs ugi technicznej. Nie podejmuj si pracy, gdy uwa asz, e nie masz wystarczajàcych kwalifikacji. Przed przystàpieniem do u ytkowania nale y uzmys owiç sobie ró nice mi dzy wykaszaniem zaroêli leênych, wykaszaniem trawy i przycinaniem trawy. 4 Przechodzàc na inne miejsce pracy nale y wy àczyç silnik. Podczas przemieszczania si na d u szych odcinkach bàdê w czasie transportu, nale y u ywaç os ony transportowej. 5 Nigdy nie pozostawiaj maszyny z w àczonym silnikiem bez nadzoru. G ówne techniki pracy Zmniejsz obroty silnika do poziomu biegu ja owego po wykonaniu ka dego okreêlonego momentu pracy. D u sze pozostawianie na wysokich obrotach nieobcià onego silnika mo e byç przyczynà jego powa nych uszkodzeƒ. Poj cia Nó do trawy lub ostrze do trawy stosowane sà do wykaszania trawy. G owica y kowa lub no e plastikowe s u à do l ejszych prac polegajàcych na wycinaniu trawy, np. przy kraw nikach lub wokó drzew. Podstawowe zasady bezpieczeƒstwa OSTRZE ENIE Drobne ga zie lub trawa zaklinowywujà si czasami mi dzy osprz tem tnàcym i os onà. Wy àcz zawsze silnik zanim zaczniesz ich usuwanie. 1 Rozglàdnij si, aby: Upewniç si, e w pobli u nie znajdujà si ludzie, zwierz ta lub przedmioty mogàce mieç wp yw na sprawowanie przez Ciebie kontroli nad maszynà. Aby zapewniç, e osoby postronne i zwierz ta nie ponoszà ryzyka zetkni cia si z osprz tem tnàcym lub uderzenia przedmiotami odrzucanymi na odleg oêç przez osprz t tnàcy. UWAGA Nigdy nie u ywaj maszyny, jeêli nie masz mo liwoêci wezwania pomocy w razie wypadku. 2 Nie nale y u ywaç maszyny w z ych warunkach atmosferycznych. Np. w czasie g stej mg y, du ych opadów, silnego wiatru, du ego mrozu itp. Praca przy z ej pogodzie powoduje zm czenie i wià e si z dodatkowymi zagro eniami, np. Êliskie pod o e. 3 Zapewnij sobie bezpieczne poruszanie i pozycj przy pracy. Przy poruszaniu si po powierzchni roboczej nale y uwa aç na ewentualne przeszkody (korzenie, g azy, ga zie, do y, rowy itp.). Szczególnà ostro noêç nale y zachowaç podczas pracy na terenie pochy Wykaszanie trawy ostrzem do trawy Do wszystkich rodzajów wysokiej i bujnej trawy stosuje si ostrze do trawy. Traw kosi si prowadzàc ostrze w kierunku bocznym, w t i z powrotem, przy czym ruch od prawej strony do lewej jest ruchem koszàcym, a od lewej do prawej - ruchem powrotnym. Ci cie powinno odbywaç si lewà stronà ostrza (tà jego cz Êcià, która odpowiada odcinkowi mi dzy godzinà 8 i 12 na tarczy zegara). Pochylenie tarczy nieco w lewo w trakcie koszenia powoduje uk adanie si Êci tej trawy w równych pok osach, co u atwia póêniejsze jej zbieranie, np. grabienie. Nale y dà yç do wykonywania rytmicznych ruchów przy pracy. Staç nale y pewnie, na lekko rozstawionych nogach. Po wykonaniu ruchu powrotnego robi si krok do przodu i staje ponownie w stabilnej pozycji. 10 Polish

11 ZASADY BEZPIECZE STWA Tale dystansowy powinien lekko przylegaç do ziemi. Chroni on ostrze przed zag bianiem si w ziemi. Stosujàc si do poni szych zasad, zmniejszasz ryzyko owijania si skoszonej trawy wokó ostrza: 1 Nale y zawsze pracowaç maszynà na pe nych obrotach. 2 Nale y staraç si, aby wykonujàc ruch powrotny nie dotykaç ostrzem do Êci tej trawy. Przed przystàpieniem do zbierania skoszonej trawy nale y wy àczyç silnik, rozpiàç uprz i usawiç maszyn na ziemi. Przystrzyganie trawy g owicà y kowà i no ami plastikowymi Przystrzyganie Koszenie Przycinarka jest szczególnie przydatna do koszenia trawy w miejscach trudno dost pnych przy u yciu zwyk ej kosiarki. Podczas koszenia prowadê y k równolegle do ziemi. Staraj si nie dociskaç g owicy y kowej do ziemi, poniewa mo na w ten sposób zniszczyç trawnik i uszkodziç narz dzie. Nie pozwól, aby g owica y kowa by a w sta ym kontakcie z ziemià podczas koszenia. Mo e to bowiem doprowadziç do jej uszkodzenia lub nadmiernego zu ycia. Zamiatanie Trzymaj g owic y kowà tu nad ziemià, przechylajàc jà lekko pod kàtem. Prac koszenia wykonujà koƒce linek przymocowanych do g owicy. Pozwól na swobodne ich wirowanie. Nie dociskaj nigdy g owicy do materia u przeznaczonego do zebrania. Podmuch b dàcy efektem wirowania y ki mo na wykorzystaç do szybkiego i prostego sprzàtania. Prowadê y k nieco powy ej i równolegle do powierzchni, którà masz zamiar oczyêciç i przesuwaj wykaszark ruchem wahad owym. y ka usuwa bez trudu traw lub chwasty rosnàce przy Êcianach, p otach, pniach I klàbach, lecz tak e mo e uszkodziç delikatnà kor drzew i krzewów oraz s upki parkanów. Aby zmniejszyç ryzyko uszkodzenia roêlinnoêci dekoracyjnej, skróç d ugoêç y ki do cm oraz pracuj na mniejszych obrotach silnika. Podczas koszenia lub zamiatania, nale y trzymaç gaz do oporu w celu osiàgni cia najlepszego efektu. Czyszczenie powierzchni Technika ta jest przydatna przy usuwaniu wszelkiej niepo àdanej roêlinnoêci. Trzymaj lekko pochylonà g owic y kowà tu nad ziemià. Koniec y ki uderza o ziemi, usuwajàc roêliny rosnàce przy drzewach, s upkach, posàgach itp. UWAGA Czyszczenie tà technikà zwi ksza zu ycie y ki. OSTRZE ENIE U ytkownikowi maszyny ani adnej innej osobie nie wolno nigdy usuwaç skoszonej trawy, gdy silnik jest w àczony lub ostrze jeszcze wiruje, poniewa mo e to prowadziç do powa nych obra eƒ. Wy àcz silnik i zaczekaj a ostrze przestanie wirowaç, zanim przystàpisz do usuwania trawy, która si owin a wokó wa ka do nasadzania ostrza, gdy w przeciwnym razie istnieje ryzyko odniesienia obra eƒ. Podczas pracy oraz zaraz po jej zakoƒczeniu przek adnia kàtowa mo e byç nagrzana. Dotkni cie jej grozi oparzeniem. y ka zu ywa si szybciej i nale y jà wysuwaç cz Êciej w przypadku pracy przy twardych przedmiotach, np. kamieniach, ceg ach, przedmiotach z betonu, metalowych ogrodzeniach itp. ni podczas pracy przy drzewach i ogrodzeniach drewnianych. Podczas przystrzygania i czyszczenia powierzchni nie nale y pracowaç na pe nych obrotach silnika, dzi ki czemu wyd u ona zostanie ywotnoêç y ki oraz g owicy y kowej. OSTRZE ENIE Ostrzega si przed odrzucanymi przedmiotami. U ywaj os ony chroniàcej oczy. Nigdy nie nachylaj si nad os onà osprz tu tnàcego. Odrzucane kamienie, zanieczyszczenia itp. mogà trafiç w oko i spowodowaç utrat wzroku lub powa ne obra enia. Nie pozwól osobom nieupowa nionym przebywaç w pobli u. Dzieci, zwierz ta i obserwatorzy muszà znajdowaç si poza strefà zagro enia, w bezpiecznej odleg oêci, nie mniejszej ni 15 m. Wy àcz natychmiast maszyn, gdy ktoê si zbli a. Polish 11

12 CO JEST CO? Co jest co w przycinarce? 1 G owica y kowa 2 Uzupe nianie Êrodka smarujàcego, przek adniakàtowa 3 Przek adnia kàtowa 4 Os ona osprz tu tnàcego 5 Wysi gnik 6 Uchwyt p tlowy 7 Dêwignia gazu 8 Wy àcznik 9 Blokada dêwigni gazu 10 Os ona cylindra 11 Uchwyt rozrusznika 12 Zbiornik paliwa 13 Dêwignia ssania 14 Pompa paliwowa 15 Pokrywa filtra powietrza 16 Regulacja uchwytu 17 Nakr tka zabezpieczajàca 18 Ko nierz oporowy 19 PierÊcieƒ sprz gajàcy 20 Klucz do nakr tki ostrza 21 Instrukcja obs ugi 22 Klucz wpustowy szeêciokàtny 23 Ko ek blokujàcy 24 Talerz dystansowy 25 Ostrze 26 Os ona transportowa 27 Uchwyt kab àkowy 28 Zawieszenie do szelek 29 Szelki 12 Polish

13 MONTA Monta uchwytu kab àkowego Za ó uchwyt p tlowy na wysi gniku. Zauwa, e uchwyt p tlowy musi zostaç zamontowany mi dzy strza kami znajdujàcymi si na wysi gniku. Monta ostrza i g owicy y kowej Podczas monta u osprz tu tnàcego bardzo wa ne znaczenie ma dopilowanie, aby pierêcieƒ sprz gajàcy/prowadnik ko nierza oporowego wszed na w aêciwe miejsce w Êrodkowym otworze osprz tu tnàcego. Nieprawid owo zamontowany osprz t tnàcy mo e staç si przyczynà powa nych obra eƒ, gro àcych nawet utratà ycia. W ó podk adk odleg oêciowà w wg bienie znajdujàce si w uchwycie p tlowym. Za ó nakr tk. pokr t o i Êrub. Nie dokr caj zbyt mocno. Uchwyt kab àkowy nale y zamontowaç na uchwycie p tlowym za pomocà trzech Êrub, zgodnie z ilustracjà. OSTRZE ENIE W adnym wypadku nie wolno u ywaç osprz tu tnàcego bez zamontowanej, zatwierdzonej os ony. Patrz rozdzia Dane techniczne. Stosowanie niew aêciwych lub uszkodzonych os on mo e staç si przyczynà powa nych obra eƒ. Monta os ony przeciwodpryskowej i g owicy y kowej Superauto II 1" Starannie wyreguluj ustawienie uchwytu, tak aby przycinarka znalaz a si w wygodnej pozycji roboczej. Dokr ç Êrub / pokr t o. K J K I G F I B C OSTRZE ENIE W przypadku zamontowania uchwytu kab àkowego wolno u ywaç wy àcznie ostrzy do trawy/no y do trawy lub g owicy y kowej/no y plastikowych. W razie zamontowania uchwytu kab àkowego nie wolno nigdy u ywaç ostrzy pi ujàcych. Za ó os on przeciwodpryskowà (A) przeznaczonà do stosowania z g owicà y kowà. Zahacz os on do specjalnego uchwytu na wysi gniku i przykr ç jà za pomocà Êruby (L). Zamontuj na wa ku zdawczym pierêcieƒ sprz gajàcy (B). Obróç wa ek do nasadzania ostrza, tak aby jeden z otworów pierêcienia sprz gajàcego zrówna si z odpowiednim otworem na obudowie przek adni. W ó ko ek blokujàcy (C) do otworu, tak aby wy ek zosta zabezpieczony. W celu zamontowania g owicy y kowej nale y jà rozpo owiç (patrz rysunek). Nale y wykonaç nast pujàce czynnoêci: W ó palec w Êrodkowy otwór pokrywy (I) jednoczeênie podtrzymujàc jà pozosta ymi palcami. Du ym i wskazujàcym palcem drugiej r ki naciênij dwa haczyki zabezpieczajàce (J) wystajàce z wyci cia w dolnej cz Êci (K). Rozdziel g owic y kowà trzymajàc palcami pokryw. UmieÊç pokryw (I) i ko nierz oporowy (F) na wa ku zdawczym. A Polish 13

14 MONTA Przykr ç nakr tk (G). Nakr tk nale y dokr caç momentem Nm (3,5-5 kpm). U yj klucza nasadowego znajdujàcego si w zestawie narz dzi. Trzymaj klucz za r kojeêç mo liwie najbli ej os ony ostrza. Nakr tk przykr ca si obracajàc kluczem przeciwnie do kierunku wirowania (UWAGA jest lewoskr tna). Przykr ç nakr tk (G). Nakr tk nale y dokr caç momentem Nm (3,5-5 kpm). U yj klucza nasadowego znajdujàcego si w zestawie narz dzi. Trzymaj klucz za r kojeêç mo liwie najbli ej os ony ostrza. Nakr tk przykr ca si obracajàc kluczem przeciwnie do kierunku wirowania (UWAGA jest lewoskr tna). Zamontuj dolnà cz Êç g owicy y kowej (K) na pokrywie (I) Êcisnàwszy obie cz Êci i dopasowujàc wyci cia w dolnej cz Êci do haczyków zabezpieczajàcych na pokrywie. Monta pozosta ych os on i osprz tu tnàcego Demonta przeprowadza si post pujàc w odwrotnej kolejnoêci. Za ó os on przeciwodpryskowà (A) przeznaczonà do stosowania z g owicà y kowà. Os on /os on wielofunkcyjnà zahacza si do specjalnego uchwytu na wysi gniku i przykr ca za pomocà Êruby (L). Monta os ony ostrza/os ony wielofunkcyjnej, ostrza do trawy I no a do trawy Os on ostrza/os on wielofunkcyjnà (A) zahacza si do specjalnego uchwytu na wysi gniku i przykr ca za pomocà Êruby. UWAGA Stosuj zalecanà os on ostrza. Patrz rozdzia Dane techniczne. A D G F E B C A Zamontuj na wa ku zdawczym pierêcieƒ sprz gajàcy (B). Obróç wa ek do nasadzania ostrza, tak aby jeden z otworów pierêcienia sprz gajàcego zrówna si z odpowiednim otworem na obudowie przek adni. W ó ko ek blokujàcy (C) do otworu, tak aby wy ek zosta zabezpieczony. A B C Zamontuj na wa ku zdawczym pierêcieƒ sprz gajàcy (B). Obróç wa ek do nasadzania ostrza, tak aby jeden z otworów pierêcienia sprz gajàcego zrówna si z odpowiednim otworem na obudowie przek adni. W ó ko ek blokujàcy (C) do otworu, tak aby wy ek zosta zabezpieczony. Za ó na wa ek zdawczy ostrze (D), talerz dystansowy (E) oraz ko nierz oporowy (F). Nakr ç g owic y kowà/no e plastikowe (H) obracajàc je w kierunku odwrotnym do kierunku rotacji. H H Demonta przeprowadza si post pujàc w odwrotnej kolejnoêci. 14 Polish

15 PRZYGOTOWYWANIE I OBCHODZENIE SI Z PALIWEM Paliwo UWAGA Maszyna wyposa ona jest w silnik dwusuwowy, jako paliwo mo na stosowaç wy àcznie mieszank benzyny z olejem do dwusuwów. Dok adne odmierzenie iloêci oleju gwarantuje uzyskanie mieszanki o prawid owym sk adzie. W przypadku sporzàdzania ma ej iloêci mieszanki nawet niewielkie zachwianie proporcji mo e znacznie wp ynàç na jej sk ad. OSTRZE ENIE Zapewnij dobrà wentylacj wsz dzie, gdzie masz do czynienia z paliwem. Sporzàdzanie mieszanki Mieszank sporzàdzaj w czystym pojemniku, zatwierdzonym jako odpowiedni do przechowywania benzyny. Do naczynia nalej najpierw po ow benzyny przeznaczonej do sporzàdzenia mieszanki. Nast pnie dodaj do niej ca à dawk oleju. Wymieszaj dok adnie paliwo z olejem potrzàsajàc pojemnikiem. Dolej pozosta à iloêç benzyny. Przed ka dorazowym nalaniem paliwa do zbiornika maszyny wymieszaj je dok adnie potrzàsajàc kanistrem. Benzyna UWAGA Do mieszanki paliwowej stosuj zawsze wysokojakoêciowà benzyn (co najmniej 90-oktanowà). Je eli maszyna wyposa ona jest w katalizator (patrz rozdzia Dane techniczne), do sporzàdzania mieszanki paliwowej nale y zawsze u ywaç benzyny bezo owiowej. U ycie benzyny zawierajàcej o ów spowoduje zniszczenie katalizatora. Nie sporzàdzaj mieszanki w iloêci wi kszej ni to jest potrzebne do 1 miesi cznego u ycia. Zbiornik paliwa nieu ywanej przez d u szy czas maszyny nale y opró niç i oczyêciç. Nale y stosowaç benzyn dostosowanà do wymogów Êrodowiska naturalnego, tzw. benzyn alkalitowà, je eli taka jest dost pna. OSTRZE ENIE T umik z neutralizatorem katalitycznym mocno si nagrzewa w trakcie pracy i po niej. Dotyczy to równie biegu ja owego. Nale y pami taç o zagro eniu po arowym, zw aszcza podczas wykonywania robót w pobli u materia ów i oparów atwopalnych. Zaleca si stosowanie benzyny o liczbie oktanowej od 90 wzwy. Stosowanie benzyny o liczbie oktanowej ni szej od 90 powoduje tzw. stukanie silnika. Prowadzi to do podwy szenia temperatury silnika i mo e spowodowaç jego powa ne uszkodzenia. W przypadku pracy silnika na stale wysokich obrotach zaleca si stosowanie benzyny o wy szej liczbie oktanowej. Olej do silników dwusuwowych Producent zaleca stosowanie oleju do dwusuwowych silników HUSQVARNA, specjalnie przeznaczonego do naszych silników dwusuwowych. Olej ten stosuje si w proporcji 1:50 (2%). Nigdy nie u ywaj oleju do dwusuwów przeznaczonego do ch odzonych wodà, przyczepnych silników do odzi (outboardoil). Nigdy nie u ywaj oleju przeznaczonego do silników czterosuwowych. Tankowanie OSTRZE ENIE Podczas tankowania przestrzegaj nast pujàcych zasad, które zmniejszajà ryzyko po aru: Nie pal i nie stawiaj niczego goràcego w pobli u naczyƒ z paliwem. Nigdy nie tankuj, gdy silnik jest uruchomiony. Przed przystàpieniem do tankowania, wy àcz silnik i odczekaj kilka minut a ostygnie. Korek wlewowy otwieraj ostro nie, poniewa wewnàtrz zbiornika mo e panowaç nadciênienie. Po zatankowaniu dok adnie zakr ç korek wlewowy. Przed uruchomieniem maszyny przenieê jà na bezpiecznà odleg oêç od miejsca tankowania. Benzyna, w litrach Olej do silników dwusuwowych, w litrach 2% (1:50) 5 0, , , ,40 OczyÊç korek wlewowy i powierzchni wokó niego. Zanieczyszczenia dostajàce si do zbiornika mogà byç przyczynà zak óceƒ w pracy silnika. Zadbaj o to, aby paliwo by o dobrze zmieszane potrzàsajàc kanistrem przed zatankowaniem. Polish 15

16 URUCHAMIANIE I WY ÑCZANIE Kontrola przed uruchomieniem Uruchamianie i wy àczanie Ze wzgl dów bezpieczeƒstwa stosuj si do niniejszych zaleceƒ Sprawdê, czy ostrze nie jest p kni te u podstawy z bów lub przy otworze Êrodkowym. Najcz stszà przyczynà p kni ç sà ostre wci cia u podstawy z bów powsta e podczas ostrzenia lub u ywania ostrza z t pymi z bami. Ostrze z p kni ciami nale y poddaç kasacji. Sprawdê, czy na ko nierzu oporowym nie powsta y p kni cia wskutek zm czenia materia u lub zbyt mocnego dokr cania. W razie stwierdzenia p kni ç ko nierz oporowy nale y poddaç kasacji. Uruchamianie OSTRZE ENIE Przed uruchomieniem maszyny musi byç zamontowana kompletna os ona sprz g a z wysi gnikiem, gdy w przeciwnym razie sprz g o mo e si obluzowaç i spowodowaç obra enia. Przed uruchomieniem maszyny przenieê jà na bezpiecznà odleg oêç od miejsca tankowania. Ustaw maszyn na stabilnym pod o u. Dopilnuj, aby osprz t tnàcy do niczego nie dotyka. Dopilnuj, aby nikt nieupowa niony nie znajdowa si w pobli u miejsca pracy, gdy grozi to odniesieniem powa nych obra eƒ. Bezpieczna odleg oêç wynosi 15 m. Zap on: Przesuƒ wy àcznik do po o enia w àczenia. Upewnij si, czy nakr tka zabezpieczajàca nie utraci a swojej zdolnoêci mocujàcej. ZdolnoÊç mocujàca nakr tki zabezpieczajàcej powinna odpowiadaç momentowi si y równemu 1,5 Nm. Moment si y dokr cenia nakr tki wynosi Nm. Pompa paliwowa: PrzyciÊnij kilkakrotnie gumowà gruszk r cznej pompy paliwowej, tak aby nape ni a si paliwem. Gruszka nie musi byç nape niona ca kowicie. Skontroluj, czy os ona ostrza nie jest uszkodzona ani p kni ta. Os on ostrza, która zosta a uderzona lub na której wyst pujà p kni cia nale y wymieniç na nowà. Ssanie: Wyciàgnij dêwigni ssania do po o enia w àczenia. Skontroluj, czy g owica y kowa i os ona przeciwodpryskowa nie sà uszkodzone ani p kni te. G owic y kowà lub os on przeciwodpryskowà, które zosta y uderzone lub na których wyst pujà p kni cia nale y wymieniç na nowe. OSTRZE ENIE Gdy dêwignia ssania znajduje si w po o eniu w àczenia, osprz t tnàcy zaczyna wirowaç w momencie uruchamiania silnika. Nigdy nie u ywaj maszyny bez os ony lub z os onà uszkodzonà. 16 Polish

17 URUCHAMIANIE I WY ÑCZANIE PrzyciÊnij korpus maszyny do ziemi lewà r kà (UWAGA Nie stopà). Ujmij uchwyt rozrusznika prawà r kà i ciàgnij powoli, a poczujesz opór (zaz bienie rozrusznika), a nast pnie szarpnij szybko i energicznie. Nigdy nie owijaj linki rozrusznika wokó d oni. Gdy silnik zaskoczy, natychmiast ustaw dêwigni ssania z powrotem w pierwotnym po o eniu. Po uruchomieniu silnika bezzw ocznie wciênij dêwigni gazu do oporu, przy czym obroty rozruchowe wy àczà si automatycznie. UWAGA Nie wyciàgaj linki rozrusznika ca kowicie i nie puszczaj jej nagle, gdy jest wyciàgni ta. Mo e to spowodowaç uszkodzenie maszyny. UWAGA Nigdy nie dotykaj adnà cz Êcià cia a do oznaczonej powierzchni. Dotkni cie mo e spowodowaç oparzenie cia a lub pora enie pràdem, je eli nasadka Êwiecy zap onowej jest uszkodzona. U ywaj zawsze r kawic. Nigdy nie u ywaj maszyny z uszkodzonà nasadkà Êwiecy zap onowej. Wy àczanie silnika Silnik unieruchamia si przez wy àczenie zap onu. Polish 17

18 KONSERWACJA Gaênik Posiadany produkt Husqvarna zosta zaprojektowany i wyprodukowany zgodnie ze specyfikacjami ograniczajàcymi zawartoêç substancji szkodliwych w spalinach. Silnik zostaje dotarty po zu yciu iloêci paliwa równej pojemnoêci 8-10 zbiorników. W celu zapewnienia jak najlepszego dzia ania silnika oraz maksymalnego redukowania zawartoêci substancji szkodliwych w spalinach nale y po dotarciu silnika oddaç maszyn do punktu sprzeda y/warsztatu obs ugi technicznej, gdzie gaênik zostanie wyregulowany z zastosowaniem obrotomierza. Dzia anie OSTRZE ENIE Przed uruchomieniem maszyny musi byç zamontowana kompletna os ona sprz g a z wysi gnikiem, gdy w przeciwnym razie sprz g o mo e si obluzowaç i spowodowaç obra enia. Gaênik s u y do regulacji obrotów silnika i jest sterowany za pomocà dêwigni gazu. W gaêniku powstaje mieszanka paliwowo-powietrzna o zmiennym sk adzie, mo liwym do regulacji. W celu uzyskania maksymalnej mocy silnika maszyny sk ad mieszanki musi byç dobr Regulacja gaênika ma na celu przystosowanie silnika do warunków lokalnych, np. pogody, ciênienia, rodzaju paliwa i rodzaju oleju silnikowego do dwusuwów. Gaênik posiada trzy mo liwoêci regulacji: L = dysza regulacyjna niskich obrotów. H = dysza regulacyjna wysokich obrotów. T = dysza regulacyjna obrotów biegu ja owego. Dawka paliwa odpowiednia dla danego po o enia przepustnicy regulowana jest za pomocà Êrub dysz regulacyjnych L i H. Obracajàc dysze regulacyjne zgodnie z ruchem wskazówek zegara zmniejszamy iloêç paliwa w mieszance (zubo amy mieszank ), a obracajàc je przeciwnie do ruchu wskazówek zegara zwi ksza iloêç paliwa w mieszance (wzbogacamy mieszank ). Zubo enie mieszanki powoduje zwi kszenie obrotów silnika, natomiast jej wzbogacenie zmniejsza obroty. Âruba regulacyjna T umo liwia regulacj obrotów biegu ja owego. Wkr canie Êruby powoduje zwi kszenie obrotów, a wykr canie ich zmniejszenie. Ustawienie podstawowe Gaênik jest wst pnie naregulowany przez producenta podczas kontroli technicznej. Podstawowe ustawienie gaênika, które nale y zachowaç podczas pierwszych godzin pracy maszyny, zapewnia silnikowi nieco bogatszà mieszank ni przy optymalnym wyregulowaniu. Nast pnie gaênik powinien zostaç dok adnie wyregulowany. Dok adnego wyregulowania gaênika powinna dokonaç osoba wykwalifikowana. UWAGA Je eli osprz t tnàcy obraca si na biegu ja owym, nale y obróciç Êrub T w kierunku przeciwnym do ruchu wskazówek zegara, a do ustania obrotów osprz tu tnàcego. Zalecana pr dkoêç obrotowa na biegu ja owym 2700 obr/min Zalecana maksymalna pr dkoêç obrotowa silnika: Patrz rozdzia Dane techniczne. Regulacja ostateczna Po dotarciu maszyny nale y dokonaç ostatecznej regulacji gaênika. Powinna jà wykonaç osoba wykwalifikowana. Najpierw dokonuje si regulacji Êrubà L, nast pnie Êrubà T, a na koƒcu Êrubà H. Warunki OSTRZE ENIE Je eli nie mo esz ustawiç obrotów biegu ja owego tak, aby osprz t tnàcy nie obraca si, zwróç si do swojego dealera/warsztatu obs ugi technicznej. Nie nale y pos ugiwaç si maszynà, dopóki nie zostanie prawid owo wyregulowana lub naprawiona. Przed przystàpieniem do regulacji gaênika konieczne jest oczyszczenie filtra powietrza i za o enie jego pokrywy. Regulacja gaênika przed oczyszczeniem filtra powietrza prowadzi do dostarczania ubo szej mieszanki, gdy filtr zostanie ostatecznie oczyszczony. Mo e to doprowadziç do powa nego uszkodzenia silnika. Obróç ostro nie dwie dysze L i H ustawiajàc je w po o eniu Êrodkowym, tzn. w po owie ich zakresu obrotowego. Nie próbuj obracaç dysz L i H poza ich moment oporowy, gdy mo e to doprowadziç do uszkodzenia. Nast pnie uruchom maszyn zgodnie z instrukcjà obs ugi i rozgrzej silnilk przez 10 minut. UWAGA Je eli osprz t tnàcy obraca si na biegu ja owym, nale y obróciç Êrub T w kierunku przeciwnym do ruchu wskazówek zegara, a do ustania obrotów osprz tu tnàcego. Dysza regulacyjna niskich obrotów L Obracajàc Êrubà niskich obrotów L w prawo i w lewo, spróbuj znaleêç najwy sze obroty biegu ja owego, jakie da si ustawiç tà Êrubà. Kiedy obroty te zostanà ustawione, odkr ç Êrub L o 1/4 obrotu w lewo. L + 1/4 UWAGA Je eli osprz t tnàcy obraca si na biegu ja owym, nale y obróciç Êrub T w kierunku przeciwnym do ruchu wskazówek zegara, a do ustania obrotów osprz tu tnàcego. 18 Polish

19 KONSERWACJA Ostateczne ustawienie obrotów biegu ja owego T. W razie potrzeby ustaw obroty biegu ja owego za pomocà Êruby regulacyjnej biegu ja owego T. Przekr ç najpierw Êrub T zgodnie z ruchem wskazówek zegara a do momentu, gdy osprz t tnàcy zacznie wirowaç. Nast pnie obróç Êrub w kierunku przeciwnym a do zatrzymania si osprz tu tnàcego. Obroty ja owe ustawione sà prawid owo, gdy silnik pracuje p ynnie w ka dym po o eniu. Silnik powinien mieç pewien margines obrotów, tak aby osprz t tnàcy nie zaczyna wirowaç natychmiast po naciêni ciu dêwigni gazu. WA NE Je eli nie mo esz ustawiç obrotów biegu ja owego tak, aby osprz t tnàcy nie obraca si, zwróç si do swojego dealera/ warsztatu obs ugi technicznej. Nie nale y pos ugiwaç si maszynà, dopóki nie zostanie prawid owo wyregulowana lub naprawiona. Âruba regulacyjna wysokich obrotów H Ustawienie dyszy wysokich obrotów H ma wp yw na moc silnika, pr dkoêç obrotowà, temperatur i zu ycie paliwa. Ustawienie dyszy wysokich obrotów H na zbyt ubogà mieszank (Êruba zbytnio dokr cona) powoduje za wysokie obroty silnika i jego uszkodzenie. Nie wolno dopuêciç, aby silnik pracowa na pe nych obrotach d u ej ni 10 sekund. Dysza wysokich obrotów H jest prawid owo ustawiona, je eli silnik od czasu do czasu nieco czterotaktuje, tzn. wydaje dêwi k podobny do odg osu pracy silnika czterosuwowego. Je eli maszyna wchodzi na zwi kszone obroty, znaczy to, e ustawienie gaênika powoduje dostarczanie zbyt ubogiej mieszanki. Natomiast je eli silnik wydaje zbyt du o dymu i jednoczeênie czterotaktuje zbyt wyraênie, znaczy to, e ustawienie gaênika daje zbyt bogatà mieszank. UWAGA W celu optymalnego ustawienia gaênika nale y zwróciç si do punktu sprzeda y/warsztatu obs ugi technicznej, gdzie zostanie on wyregulowany z zastosowaniem obrotomierza. Prawid owo wyregulowany gaênik Prawid owo ustawiony gaênik pozwala na bezproblemowe i p ynne wprowadzenie maszyny na pe ne obroty i uzyskanie charakterystycznego, lekkiego czterotaktowania przy pe nym otwarciu przepustnicy. Ponadto osprz t tnàcy nie powinien obracaç si na biegu ja owym. Zbyt uboga mieszanka ustawiona za pomocà dyszy niskich obrotów L utrudnia rozruch i zwi kszanie obrotów silnika. Dysza wysokich obrotów H ustawiona na zbyt ubogà mieszank powoduje zmniejszenie mocy silnika = mniejsza wydajnoêç, s abe przyspieszenie oraz/lub uszkodzenie silnika. Ustawienie dwóch dysz L i H na zbyt bogatà mieszank powoduje trudnoêci w zwi kszaniu obrotów silnika oraz za niskie obroty robocze. T umik UWAGA Niektóre t umiki wyposa one sà w katalizator. Patrz rozdzia Dane techniczne w celu sprawdzenia, czy Twoja maszyna wyposa ona jest w katalizator. T umik przeznaczony jest do t umienia ha asu i odrzucania gazów spalinowych poza stref pracy operatora. Gazy spalinowe majà wysokà temperatur, a znajdujàce si w nich iskry mogà spowodowaç po ar, je eli skierowane zostanà w stron materia ów suchych i atwopalnych. Ustaw pe ne obroty silnika i obróç bardzo wolno dysz wysokich obrotów H w kierunku zgodnym z ruchem wskazówek zegara a do zmniejszenia si pr dkoêci obrotowej silnika. Potem obróç dysz wysokich obrotów H bardzo wolno w kierunku przeciwnym do ruchu wskazówek zegara a do momentu, gdy silnik zacznie pracowaç nierówno. Nast pnie obróç wolno dysz wysokich obrotów H nieco w kierunku zgodnym z ruchem wskazówek a do momentu, gdy silnik zacznie pracowaç równo. Niektóre typy t umików sà wyposa one w siatk przeciwiskrowà. Je eli w Twojej maszynie wyst puje taki typ t umika, siatk nale y czyêciç co najmniej raz w tygodniu. Najlepiej jest to robiç szczotkà drucianà. H Zwróç uwag na to, e w czasie regulacji dyszy wysokich obrotów H silnik nie mo e byç obcià ony. Dlatego przed przystàpieniem do regulacji dyszy wysokich obrotów H nale y zdemontowaç osprz t tnàcy, nakr tk, ko nierz oporowy i pierêcieƒ sprz gajàcy. W t umikach bez katalizatora siatka przeciwiskrowa powinna byç czyszczona lub wymieniana raz w tygodniu. W t umikach z katalizatorem nale y sprawdzaç i ewentualnie czyêciç siatk raz w miesiàcu. Uszkodzonà siatk nale y wymieniç. Polish 19

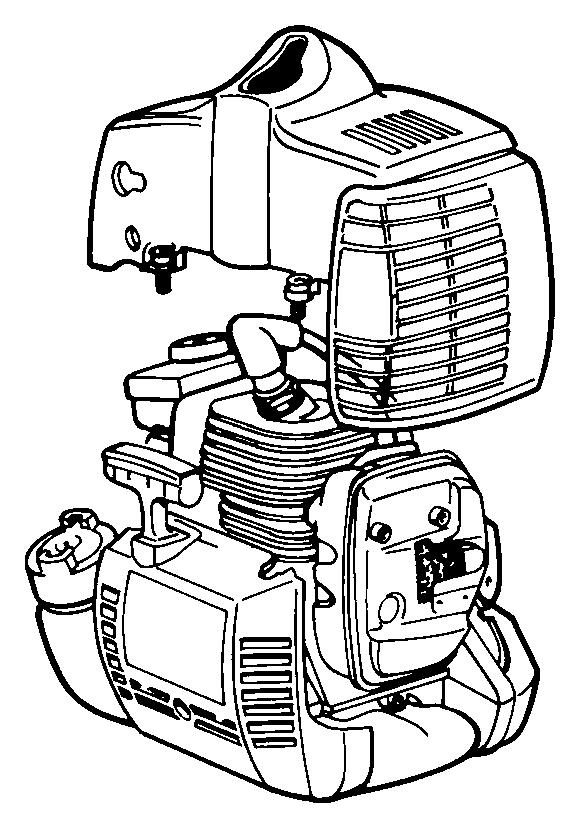

20 KONSERWACJA Je eli siatka zapycha si cz sto, mo e to oznaczaç, e zmniejszona zosta a efektywnoêç dzia ania katalizatora. Nale y wówczas skontaktowaç si ze swoim dealerem w celu kontroli. W razie zapchania siatki maszyna nagrzewa si nadmiernie, co prowadzi do uszkodzenia cylindra i t oka. Patrz tak e wskazówki pod rubrykà Konserwacja. UWAGA Nigdy nie u ywaj maszyny, której t umik jest w z ym stanie technicznym. Je eli silnik maszyny nie osiàga w aêciwej mocy, wyst pujà trudnoêci z jego uruchomieniem lub utrzymaniem wolnych obrotów, sprawdê najpierw stan Êwiecy zap onowej. Je eli elektrody Êwiecy sà zanieczyszczone, oczyêç je i sprawdê, czy odst p mi dzy nimi wynosi 0,5 mm. wiec nale y wymieniç po ok. miesiàcu pracy lub w razie potrzeby - wczeêniej. OSTRZE ENIE T umik z katalizatorem jest bardzo goràcy zarówno podczas pracy, jak i zaraz po jej ukoƒczeniu. Dotyczy to równie pracy na biegu ja owym. Dotkni cie mo e spowodowaç oparzenie skóry. Nale y pami taç o zagro eniu po arowym Uk ad ch odzenia UWAGA Stosuj wy àcznie Êwiece zalecane przez producenta. Niew aêciwa Êwieca mo e byç przyczynà zatarcia t oka/cylindra. Filtr powietrza W celu uzyskania mo liwie najni szej temperatury pracy maszyna wyposa ona jest w uk ad ch odzenia. W sk ad uk adu ch odzenia wchodzà: Filtr powietrza nale y regularnie czyêciç z py u i zanieczyszczeƒ, aby nie dopuêciç do: Z ej pracy gaênika TrudnoÊci w uruchamianiu silnika Zmniejszenia mocy silnika Przedwczesnego zu ycia cz Êci silnika Zwi kszenia zu ycia paliwa Filtr nale y czyêciç po ka dych 25 godzinach pracy lub cz Êciej, jeêli eksploatacja odbywa si w warunkach du ego zapylenia. 1 Wlot powietrza umieszczony w obudowie rozrusznika. 2 Skrzyde ka wentylatora. 3 eberka ch odzàce cylindra. 4 Os ona cylindra (doprowadza zimne powietrze do cylindra). Elementy uk adu ch odzenia nale y czyêciç szczotkà raz w tygodniu, lub gdy zachodzi potrzeba - cz Êciej. Zanieczyszczony lub zatkany uk ad ch odzenia powoduje przegrzanie silnika maszyny, w konsekwencji czego nast puje uszkodzenie cylindra i t oka. Âwieca zap onowa Na stan Êwiecy zap onowej wp ywa: Z a regulacja gaênika. Z e proporcje sk adników mieszanki paliwowej (za du o oleju lub niew aêciwy olej). Zanieczyszczony filtr powietrza. Powy sze czynniki powodujà osadzanie sià nagaru na elektrodach Êwiecy, co powoduje zak ócenia pracy silnika i trudnoêci w jego uruchamianiu. Czyszczenie filtra powietrza Zdejmij pokryw filtra powietrza, a nast pnie wyjmij filtr. Wymyj go dok adnie w ciep ej wodzie z myd em. Dopilnuj, aby filtr by suchy przed ponownym jego za o eniem. Ca kowite oczyszczenie filtra po pewnym okresie u ytkowania nie jest mo liwe. Dlatego te filtr nale y regularnie (w sta ych odst pach czasu) wymieniaç na nowy. Uszkodzony filtr powietrza nale y natychmiast wymieniç na nowy. W przypadku eksploatowania maszyny w warunkach du ego zapylenia, filtr powietrza nale y nasàczyç olejem. Patrz wskazówki pod rubrykà Olejenie filtra powietrza. 20 Polish
