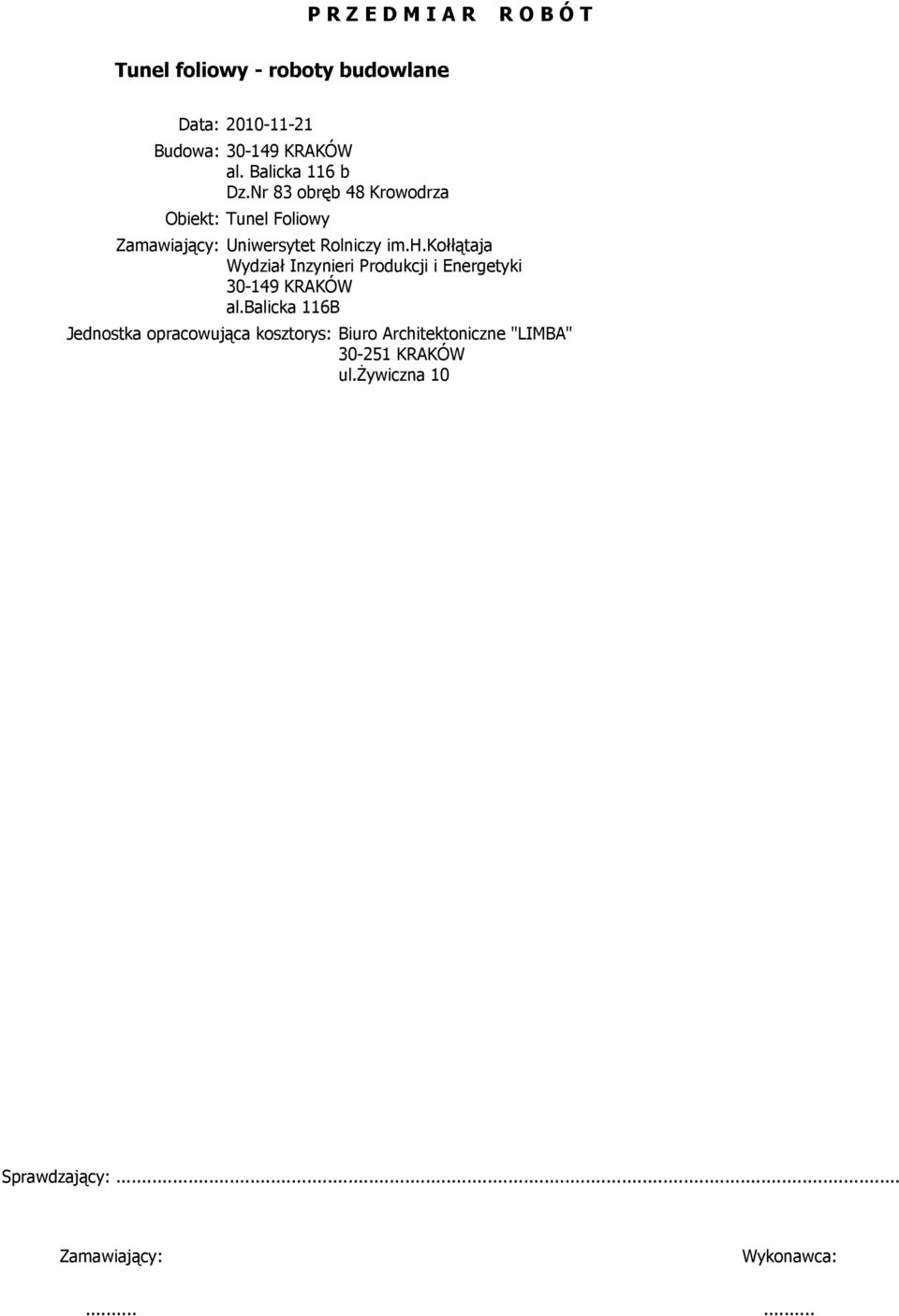

1 P R Z E D M I A R R O B Ó T Tunel foliowy - roboty budowlane Data: Budowa: KRAKÓW al. Balicka 116 b Dz.Nr 83 obręb 48 Krowodrza Obiekt: Tunel Foliowy Zamawiający: Uniwersytet Rolniczy im.h.kołłątaja Wydział Inzynieri Produkcji i Energetyki KRAKÓW al.balicka 116B Jednostka opracowująca kosztorys: Biuro Architektoniczne "LIMBA" KRAKÓW ul.żywiczna 10 Sprawdzający:... Zamawiający: Wykonawca:......

2 Przedmiar Robót Podstawa nakładu, opis pozycji, wyliczenie ilości robót Ilość Krot. Jedn. 1 ROBOTY ZIEMNE 1 KNR 201/125/2 Ręczne usuniecie warstwy ziemi urodzajnej (humusu), grubość warstwy do 15cm, z przerzutem, humus z darnią 1,00*16,00*2 = 32,0 0,60*10,60*2 = 12,72 44,720 m2 2 KNR 201/205/2 Roboty ziemne koparkami podsiębiernymi z transportem urobku samochodami samowyładowczymi do 1km, koparka 0,15m3, grunt kategorii III - ODWÓZ HUMUSU NA TERENIE DZIAŁKI 6,708 m3 3 KNR 201/217/2 Wykopy oraz przekopy wykonywane koparkami podsiębiernymi na odkład, koparka 0,15m3, grunt kategorii III 17,20*(0,60+0,30+ 0,60)*1,25 = 32,25 (0,60+0,80+16,00+ 0,80+0,60)*(0,60+ 0,80+0,60)*0,95 = 35,72 67,970 m3 4 KNR 201/230/1 (1) NALOGIA : Zasypywanie wykopów koparko-spycharką 0,15 m3 Całoś wykopu 67,970 = 67,97 Minus : = chudy beton -2,160 = -2,16 ławy -6,708 = -6,708 stopy -6,336 = -6,336 52,766 m3 5 KNR 201/212/1 (1) Roboty ziemne koparkami podsiębiernymi z transportem urobku samochodami samowyładowczymi do 1km, w ziemi uprzednio zmagazynowanej w hałdach, koparka 0,15m3, grunt kategorii I-III - ODWÓZ ZIEMI NA SKŁADOWISKO NA 20 ODL.DO 20 KM. 67,970-52,766 = 15,204 15,204 m3 6 KNR 201/214/4 (2) Nakłady uzupełniające do tablic za każde dalsze rozpoczęte 0,5km odległości transportu, ponad 1km samochodami samowyładowczymi, po drogach utwardzonych, grunt kategorii III-IV, samochód 5-10t 15, ,0 m3 7 KNR 201/505/2 Plantowanie powierzchni gruntu rodzimego, ręczne, kategoria gruntu IV 10,60*17,60 = 186,56 186,560 m2 strona nr 2

3 2 FUNDAMENTY Podstawa nakładu, opis pozycji, wyliczenie ilości robót Ilość Krot. Jedn. 8 KNR 202/1101/1 (4) Podkłady, betonowe na podłożu gruntowym, beton podawany pompą, zwykły - beton B-10 o gr.10 cm L-1 17,20*0,40*0,10 = 0,688 SF-3 (0,90*0,90)*0,10*18 = 1,458 2,146 m3 9 KNR 202/604/3 (3) Izolacje przeciwwilgociowe powierzchni poziomych, papą na lepiku na gorąco, 1warstwa - izolacja między chudym betonem, a fundamentami L-1 17,20*0,40 = 6,88 SF-3 (0,90*0,90)*18 = 14,58 21,460 m2 10 KNR 202/202/1 (2) Ławy fundamentowe żelbetowe, prostokątne, szerokość do 0,6m, beton podawany pompą - beton B-20 L-1 17,20*0,30*1,30 = 6,708 6,708 m3 11 KNR 202/204/1 (2) Stopy fundamentowe żelbetowe, prostokątne o objętości do 0,5m3, beton podawany pompą - beton B-20 SF-3 (0,80*0,80*0,40)*18 = 4,608 (0,40*0,40*0,60)*18 = 1,728 6,336 m3 12 KNR 202/602/1 Izolacje przeciwwilgociowe powłokowe poziome wykonywane na zimno, emulsja asfaltowa, 1warstwa - ABIZOL "R" L-1 17,20*0,30 = 5,16 SF-3 (0,80*0,80)*18 = 11,52 16,680 m2 13 KNR 202/602/2 Izolacje przeciwwilgociowe powłokowe poziome wykonywane na zimno, emulsja asfaltowa, dodatek za każdą następną warstwę - ABIZOL "P" 16,680 m2 14 KNR 202/603/1 Izolacje przeciwwilgociowe powłokowe bitumiczne pionowe wykonywane na zimno, emulsja asfaltowa, 1warstwa - ABIZOL "R" SF-3 (0,80+0,80)*2*0,40* 18 = 23,04 (0,40+0,40)*2*0,60* 18 = 17,28 L-1 17,20*1,30*2 = 44,72 85,040 m2 15 KNR 202/603/2 Izolacje przeciwwilgociowe powłokowe bitumiczne pionowe wykonywane na zimno, emulsja asfaltowa, dodatek za każdą następną warstwę - ABIZOL "P" 85,040 m2 3 STAL ZBROJENIOWA 16 KNR 202/290/1 (2) Zbrojenie konstrukcji żelbetowych elementów budynków i budowli, pręty stalowe okrągłe gładkie, Fi 8mm 0,0636 t 17 KNR 202/290/2 (2) Zbrojenie konstrukcji żelbetowych elementów budynków i budowli, pręty stalowe okrągłe żebrowane, Fi 8mm 0,05546 t 18 KNR 202/290/2 (2) Zbrojenie konstrukcji żelbetowych elementów budynków i budowli, pręty stalowe okrągłe żebrowane, Fi 12mm 0,28686 t 4 KONSTRUKCJA STALOWA 19 Dostawa na budowę stalowych rygli R-3 wykonanych wg.rysunku konstrukcyjnego K-09 i Technicznego ( 2 szt ) 135,20 kg strona nr 3

4 Podstawa nakładu, opis pozycji, wyliczenie ilości robót Ilość Krot. Jedn. 20 Dostawa na budowę stalowych rygli R-4 wykonanych wg.rysunku konstrukcyjnego K-09 i Technicznego ( 3 szt ) 203,90 kg 21 Dostawa na budowę stalowych rygli R-4.1. wykonanych wg.rysunku konstrukcyjnego K-09 i Technicznego ( 1 szt ) 68,60 kg 22 Dostawa na budowę stalowych rygli R-5 wykonanych wg.rysunku konstrukcyjnego K-09 i Technicznego ( 3 szt ) 186,10 kg 23 KNR 205/208/5 ANALOGIA : Montaż konstrukcji stalowych - RYGLE 0, , ,0686+0,18610 = 0,5938 0,594 t 24 Dostawa na budowę stalowych słupów S-4 wykonanych wg.rysunku konstrukcyjnego K-08 i Technicznego ( 6 szt ) 380,00 kg 25 Dostawa na budowę stalowych słupów S-4.1 wykonanych wg.rysunku konstrukcyjnego K-08 i Technicznego ( 6 szt ) 380,00 kg 26 Dostawa na budowę stalowych słupów S-5 wykonanych wg.rysunku konstrukcyjnego K-08 i Technicznego ( 6 szt ) 370,30 kg 27 KNR 205/208/5 ANALOGIA : Montaż konstrukcji stalowych - SŁUPY 0,380+0,380+0,3703 = 1,1303 1,130 t 28 Dostawa na budowę stalowych stężeń St-3 Technicznego ( 39 szt ) 124,20 kg 29 Dostawa na budowę stalowych stężeń St-4 Technicznego ( 30 szt ) 115,90 kg 30 Dostawa na budowę stalowych stężeń St-4.1 Technicznego ( 6 szt ) 22,00 kg 31 Dostawa na budowę stalowych stężeń St-5 Technicznego ( 48,20 mb ) 112,20 kg 32 Dostawa na budowę stalowych stężeń St-6 Technicznego ( 7 szt ) 126,90 kg 33 Dostawa na budowę stalowych stężeń St-7 Technicznego ( 14 szt ) 49,60 kg 34 Dostawa na budowę stalowych stężeń St-7.1 Technicznego ( 1 szt ) 34,80 kg strona nr 4

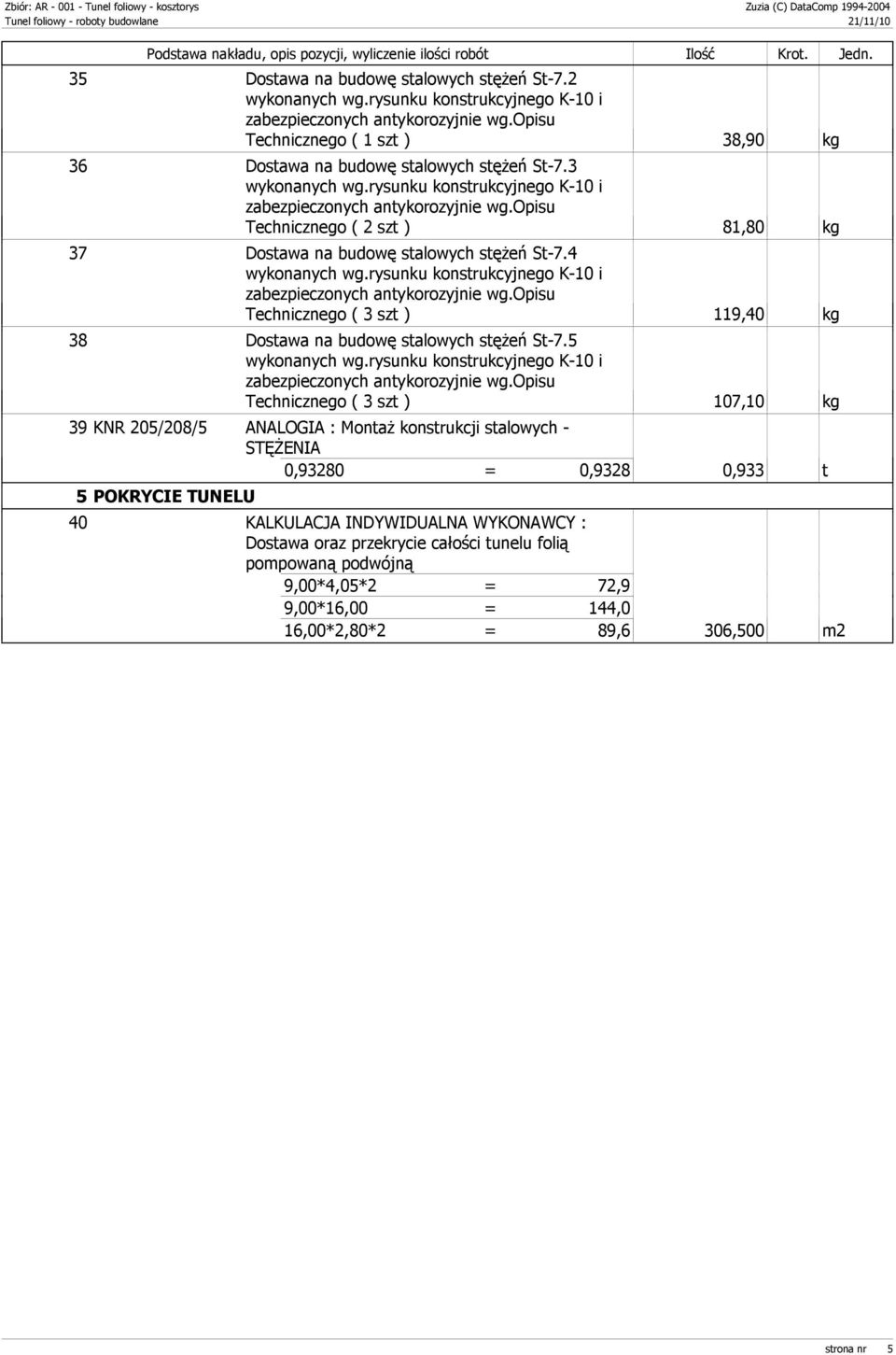

5 Podstawa nakładu, opis pozycji, wyliczenie ilości robót Ilość Krot. Jedn. 35 Dostawa na budowę stalowych stężeń St-7.2 Technicznego ( 1 szt ) 38,90 kg 36 Dostawa na budowę stalowych stężeń St-7.3 Technicznego ( 2 szt ) 81,80 kg 37 Dostawa na budowę stalowych stężeń St-7.4 Technicznego ( 3 szt ) 119,40 kg 38 Dostawa na budowę stalowych stężeń St-7.5 Technicznego ( 3 szt ) 107,10 kg 39 KNR 205/208/5 ANALOGIA : Montaż konstrukcji stalowych - STĘŻENIA 0,93280 = 0,9328 0,933 t 5 POKRYCIE TUNELU 40 KALKULACJA INDYWIDUALNA WYKONAWCY : Dostawa oraz przekrycie całości tunelu folią pompowaną podwójną 9,00*4,05*2 = 72,9 9,00*16,00 = 144,0 16,00*2,80*2 = 89,6 306,500 m2 strona nr 5

6 Zestawienie robocizny Lp. Nazwa zawodu Jedn. Ilość 1. Betoniarze grupa II r-g 8, Cieśle grupa II r-g 39, Dekarze grupa II r-g 11, Monter urządzeń i konstrukcji metalowych II r-g 95, Monter urządzeń i konstrukcji metalowych III r-g 44, Robotnicy grupa I r-g 86, Spawacze grupa II r-g 40, Zbrojarze grupa II r-g 16,95047 Razem (z dokładnością do zaokrągleń): 342,26346 strona nr 6

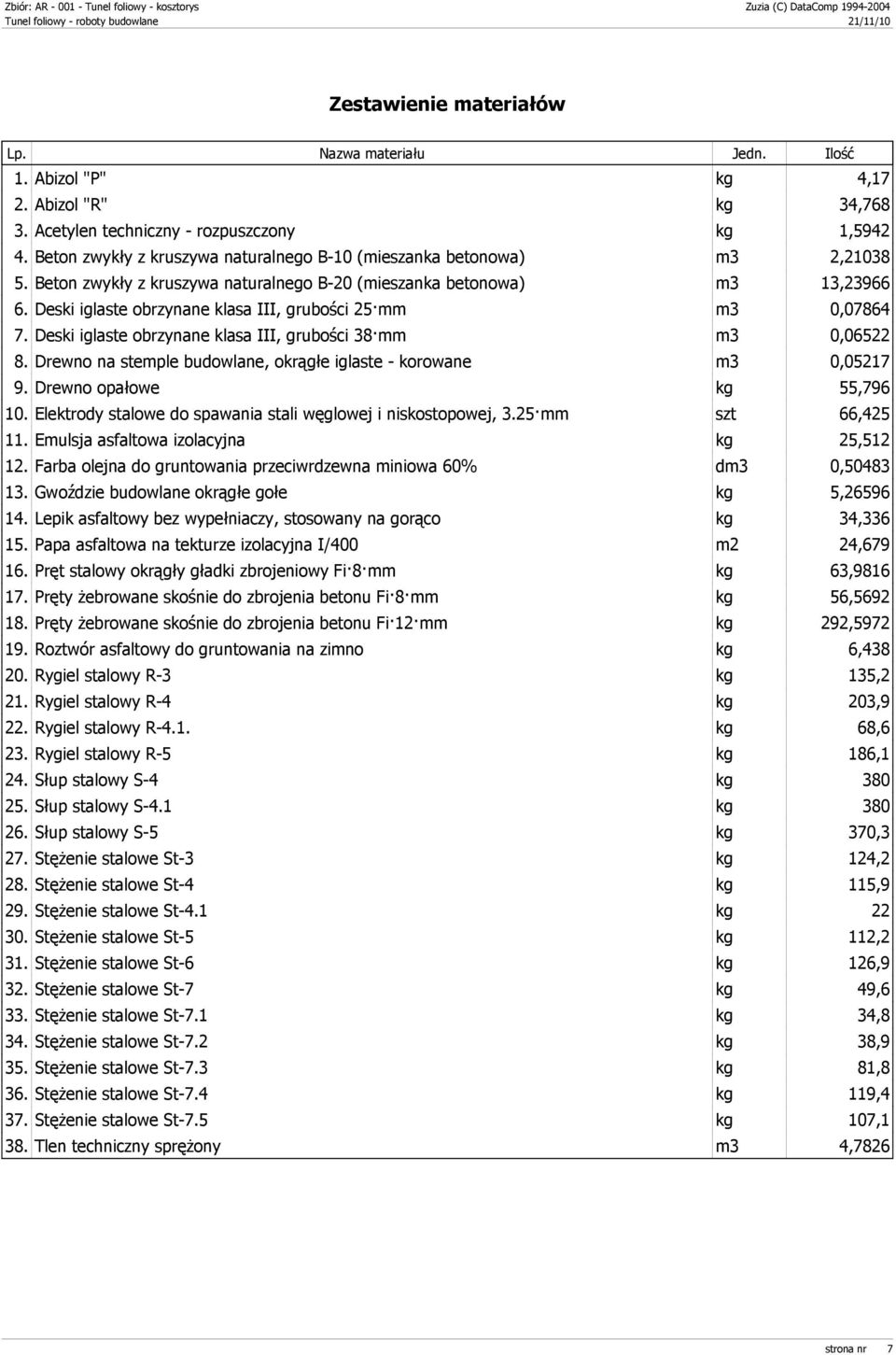

7 Zestawienie materiałów Lp. Nazwa materiału Jedn. Ilość 1. Abizol "P" kg 4,17 2. Abizol "R" kg 34, Acetylen techniczny - rozpuszczony kg 1, Beton zwykły z kruszywa naturalnego B-10 (mieszanka betonowa) m3 2, Beton zwykły z kruszywa naturalnego B-20 (mieszanka betonowa) m3 13, Deski iglaste obrzynane klasa III, grubości 25mm m3 0, Deski iglaste obrzynane klasa III, grubości 38mm m3 0, Drewno na stemple budowlane, okrągłe iglaste - korowane m3 0, Drewno opałowe kg 55, Elektrody stalowe do spawania stali węglowej i niskostopowej, 3.25mm szt 66, Emulsja asfaltowa izolacyjna kg 25, Farba olejna do gruntowania przeciwrdzewna miniowa 60% dm3 0, Gwoździe budowlane okrągłe gołe kg 5, Lepik asfaltowy bez wypełniaczy, stosowany na gorąco kg 34, Papa asfaltowa na tekturze izolacyjna I/400 m2 24, Pręt stalowy okrągły gładki zbrojeniowy Fi8mm kg 63, Pręty żebrowane skośnie do zbrojenia betonu Fi8mm kg 56, Pręty żebrowane skośnie do zbrojenia betonu Fi12mm kg 292, Roztwór asfaltowy do gruntowania na zimno kg 6, Rygiel stalowy R-3 kg 135,2 21. Rygiel stalowy R-4 kg 203,9 22. Rygiel stalowy R-4.1. kg 68,6 23. Rygiel stalowy R-5 kg 186,1 24. Słup stalowy S-4 kg Słup stalowy S-4.1 kg Słup stalowy S-5 kg 370,3 27. Stężenie stalowe St-3 kg 124,2 28. Stężenie stalowe St-4 kg 115,9 29. Stężenie stalowe St-4.1 kg Stężenie stalowe St-5 kg 112,2 31. Stężenie stalowe St-6 kg 126,9 32. Stężenie stalowe St-7 kg 49,6 33. Stężenie stalowe St-7.1 kg 34,8 34. Stężenie stalowe St-7.2 kg 38,9 35. Stężenie stalowe St-7.3 kg 81,8 36. Stężenie stalowe St-7.4 kg 119,4 37. Stężenie stalowe St-7.5 kg 107,1 38. Tlen techniczny sprężony m3 4,7826 strona nr 7

8 Zestawienie sprzętu Lp. Nazwa sprzętu Jedn. Ilość 1. Ciągnik kołowy kw (75-85 KM) (1) m-g 5, Giętarka mechaniczna do prętów zbrojeniowych Fi40mm m-g 1, Koparko-ładowarka na podwoziu ciągnika kołowego 0.15m3 (1) m-g 7, Nożyce elektro-mechaniczne do prętów Fi40mm m-g 2, Pompa do betonu na samochodzie 60m3/h, rurociąg do 20m (1) m-g 1, Prościarka automatyczna do prętów Fi4-10mm m-g 1, Przyczepa skrzyniowa 10t m-g 5, Samochód samowyładowczy 5-10t (1) m-g 6, Samochód samowyładowczy do 5t (1) m-g 5, Spawarka elektryczna wirująca 300 A m-g 50, Spycharka gąsienicowa 55kW (75KM) (1) m-g 0, Środek transportowy (1) m-g 1, Wyciąg m-g 0, Żuraw samochodowy 5-6t (1) m-g 2,9227 Razem m-g (z dokładnością do zaokrągleń): 92,6085 strona nr 8
