1 KSZTAŁTUJEMY STAL DLA CIEBIE

2 Usługi KSZTAŁTUJEMY STAL DLA CIEBIE Nasza firma oferuje szereg profesjonalnych usług w zakresie: obróbki plastycznej metali i spawalnictwa malowania proszkowego cynkowania galwanicznego oraz ogniowego precyzyjne gięcie blach oraz wykrawanie mechaniczne laserowo plazmą spawanie i zgrzewanie ciecie profili rur, prętów i drutów doradztwa technicznego projektowania i wizualizacji projektów w oparciu o oprogramowanie CAD tworzenia dokumentacji technicznych i rysunkowych montaży Dysponujemy nowoczesnym parkiem maszynowym umożliwiającym bezproblemowe wykonanie zlecanych przez Państwa prac. Zlecane elementy bez względu na gabaryty z blach, profili i rur ze stali konstrukcyjnej, mogą być malowane proszkowo oraz cynkowane galwanicznie i ogniowo. Wykonujemy montaże: Kosztorysy montaży wykonujemy indywidualne do każdego zlecenia montażowego. Dobieramy ilość osób do wyliczenia optymalnego kosztu montażu.

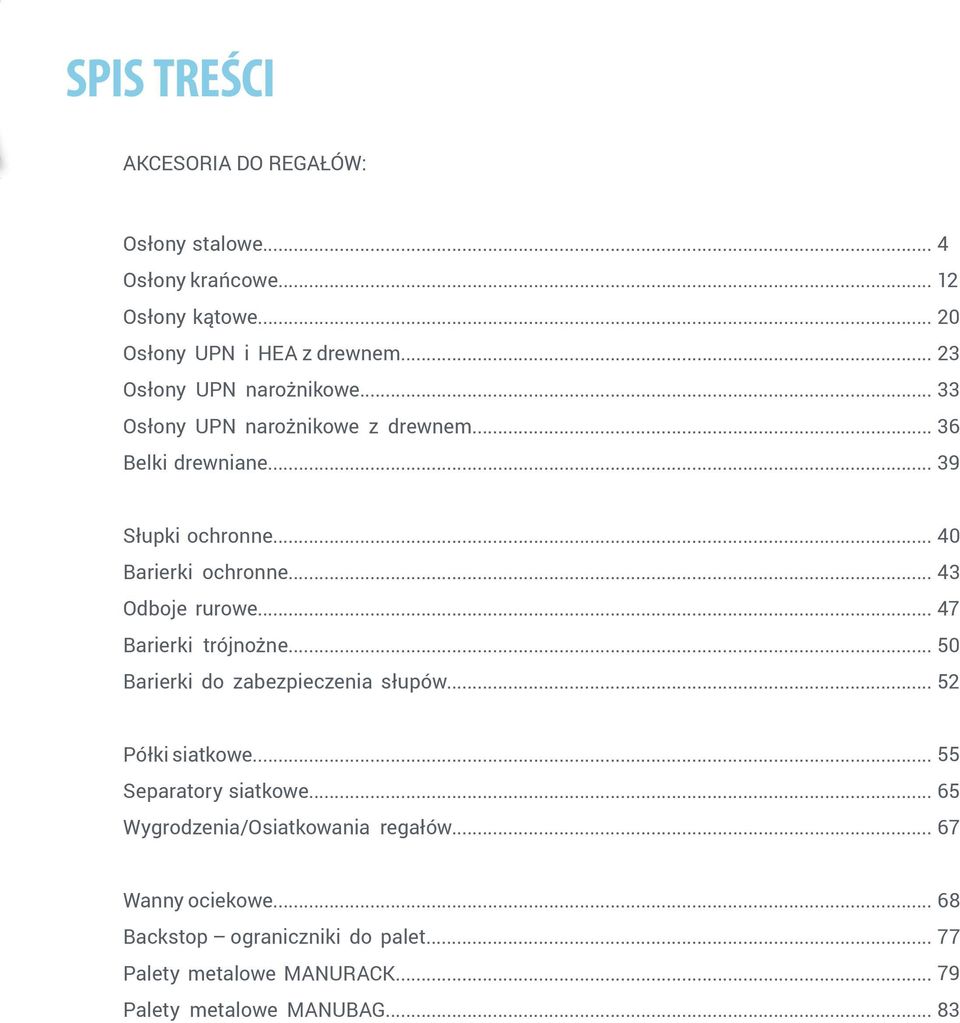

3 SPIS TREŚCI AKCESORIA DO REGAŁÓW: Osłony stalowe... 4 Osłony krańcowe Osłony kątowe Osłony UPN i HEA z drewnem Osłony UPN narożnikowe Osłony UPN narożnikowe z drewnem Belki drewniane Słupki ochronne Barierki ochronne Odboje rurowe Barierki trójnożne Barierki do zabezpieczenia słupów Półki siatkowe Separatory siatkowe Wygrodzenia/Osiatkowania regałów Wanny ociekowe Backstop ograniczniki do palet Palety metalowe MANURACK Palety metalowe MANUBAG... 83

4 OSŁONY STALOWE Stalowe osłony do stref magazynowych o dużym natężeniu ruchu wózków widłowych/podnośnikowych. Osłony kotwione są do posadzki magazynu, które przejmują siłę, z jaką wózek może uderzyć w regał. Zamontowane osłony wymagają większej precyzji pracy ze strony operatora wózka widłowego przy układaniu palet w regale, gdyż zmniejszają luzy manipulacyjne. Wszystkie osłony mocowane na kotwy M12

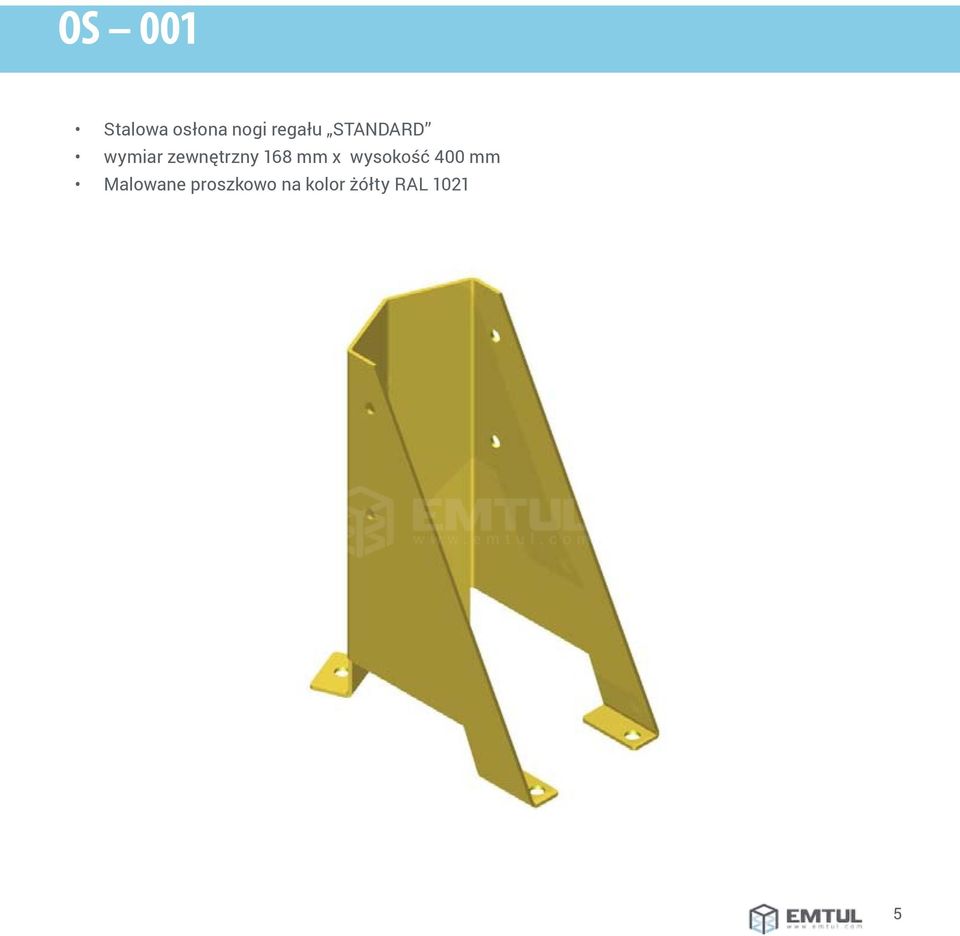

5 OS 001 Stalowa osłona nogi regału STANDARD wymiar zewnętrzny 168 mm x wysokość 400 mm Malowane proszkowo na kolor żółty RAL

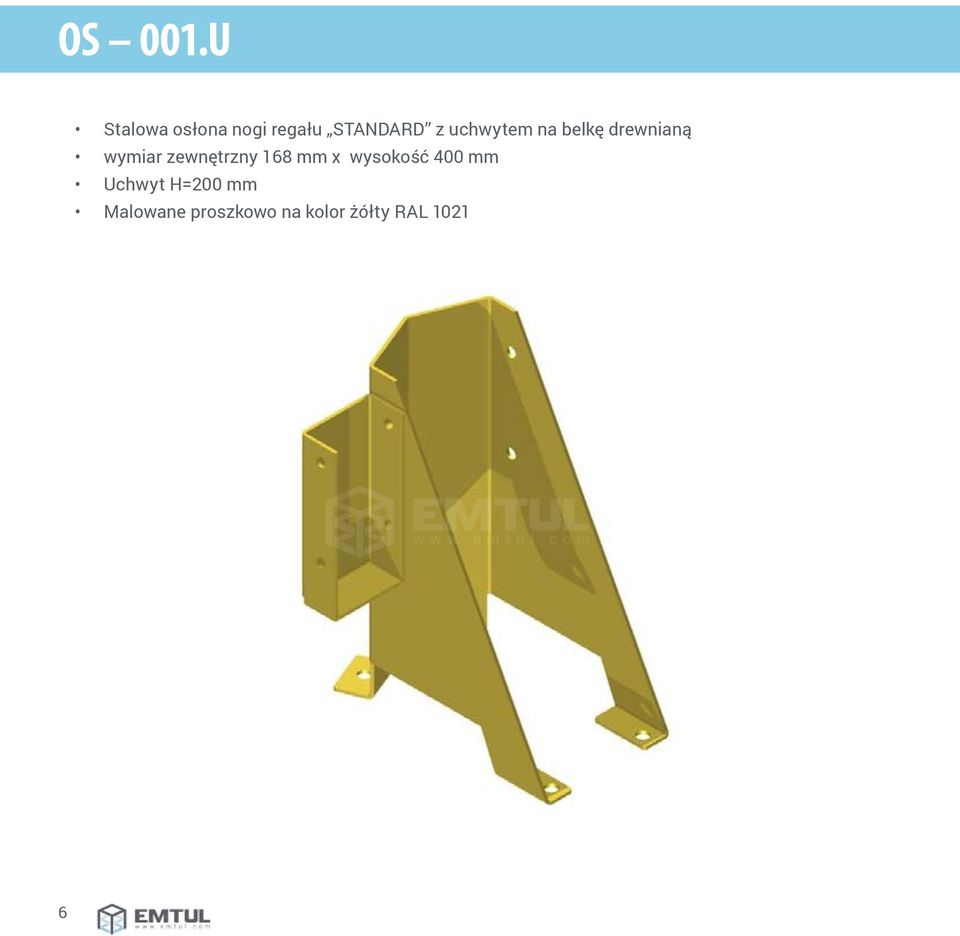

6 OS 001.U Stalowa osłona nogi regału STANDARD z uchwytem na belkę drewnianą wymiar zewnętrzny 168 mm x wysokość 400 mm Uchwyt H=200 mm Malowane proszkowo na kolor żółty RAL

7 U Uchwyt na belkę drewnianą H=200 mm Malowane proszkowo na kolor żółty RAL

8 OS 002 Stalowa osłona nogi regału kotwiona od wewnątrz na 3 kotwy wymiar zewnętrzny 168 mm x wysokość 400 mm Malowane proszkowo na kolor żółty RAL

9 OS 003 Stalowa osłona nogi regału typu Pusch back osłona na nisko osadzony trawers wymiar zewnętrzny 168 mm x wysokość 400 mm Malowane proszkowo na kolor żółty RAL

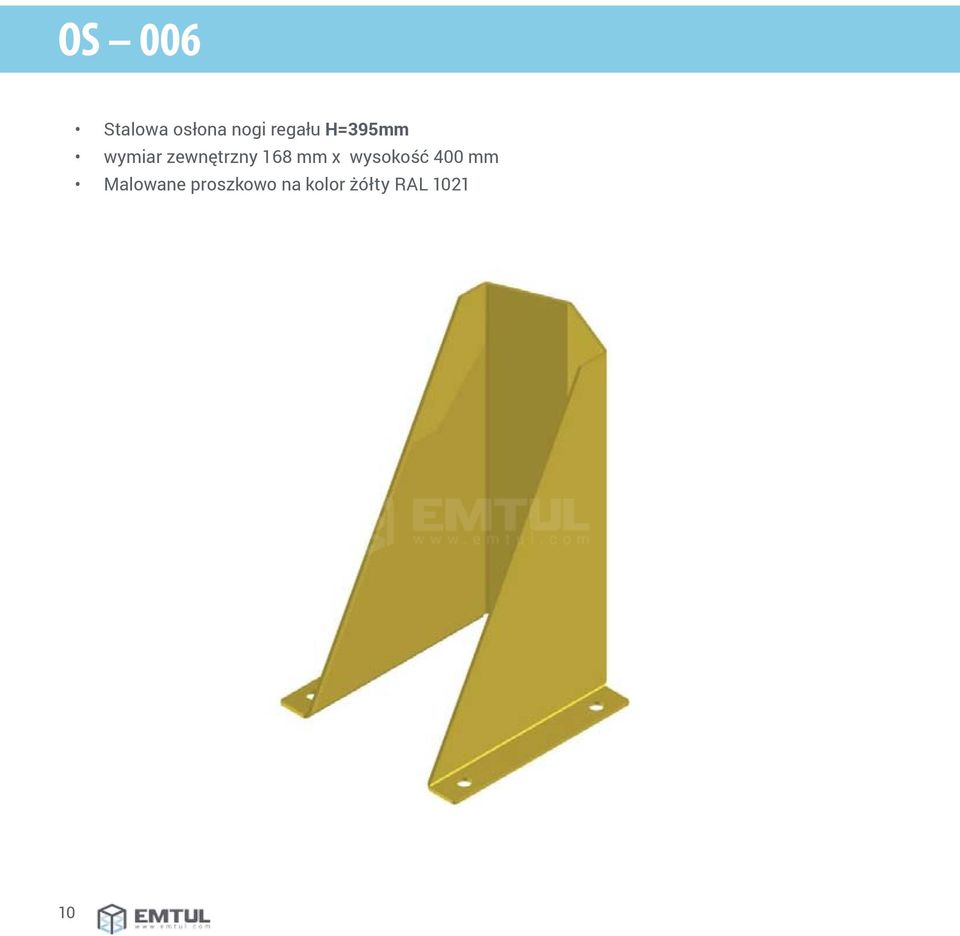

10 OS 006 Stalowa osłona nogi regału H=395mm wymiar zewnętrzny 168 mm x wysokość 400 mm Malowane proszkowo na kolor żółty RAL

11 OS SP 001 Stalowa osłona na nogę regału wjezdnego wymiar zewnętrzny 178 mm x wysokość 400 mm Malowane proszkowo na kolor żółty RAL

12 OSŁONY KRAŃCOWE Stalowe osłony krańcowe do stref magazynowych o dużym natężeniu ruchu, zabezpieczające boki regału przed uszkodzeniami. Osłony kotwione do posadzki celem zwiększenia odporności na uderzenia. Wszystkie osłony mocowane na kotwy M12

13 OS.K 001 Pojedyncza osłona krańcowa bez słupka wzmacniającego. Malowane proszkowo na kolor żółty RAL 1021 Osłona składa się z : 2 szt. osłona STANDARD 1 szt. ceownik zimnogięty C 100x40x4mm Np. osłona na głębokość regału 1100mm osłona na głębokość regału 2400mm 13

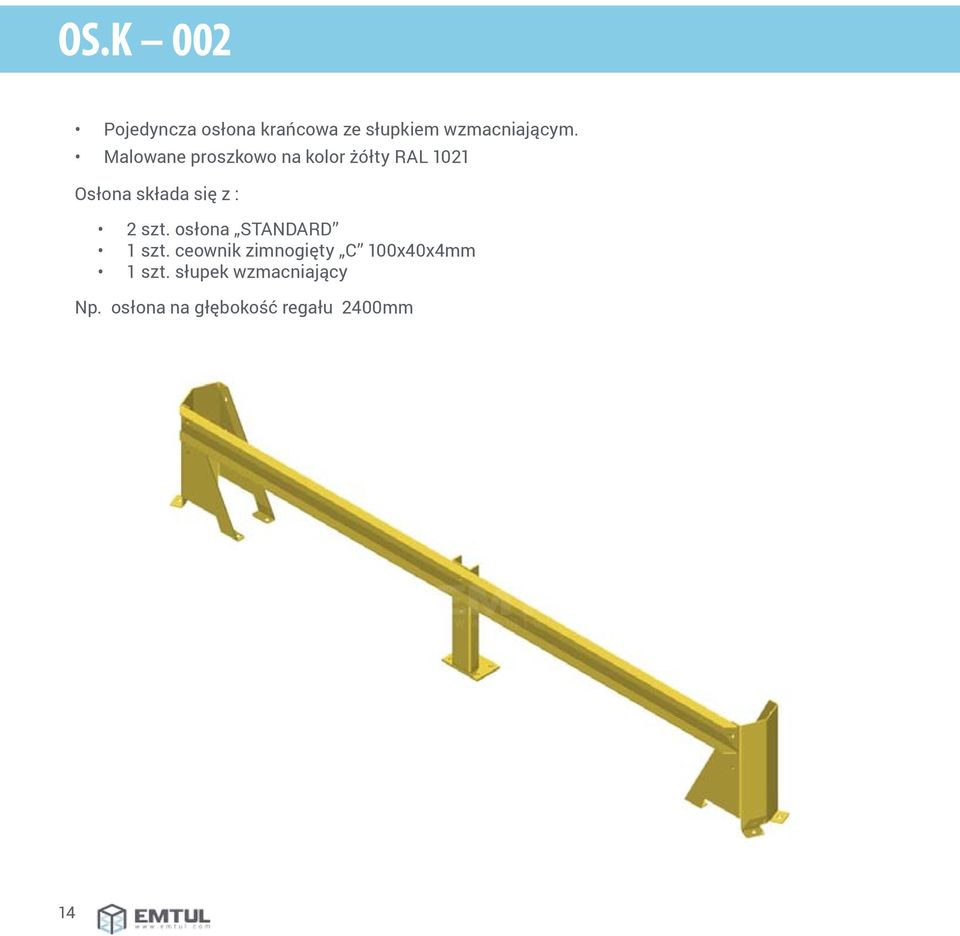

14 OS.K 002 Pojedyncza osłona krańcowa ze słupkiem wzmacniającym. Malowane proszkowo na kolor żółty RAL 1021 Osłona składa się z : 2 szt. osłona STANDARD 1 szt. ceownik zimnogięty C 100x40x4mm 1 szt. słupek wzmacniający Np. osłona na głębokość regału 2400mm 14

15 OS.K 003 Podwójna osłona krańcowa bez słupka wzmacniającego. Malowane proszkowo na kolor żółty RAL 1021 Osłona składa się z : 2 szt. osłona STANDARD 2 szt. ceownik zimnogięty C 100x40x4mm Np. osłona na głębokość regału 1100mm osłona na głębokość regału 2400mm 15

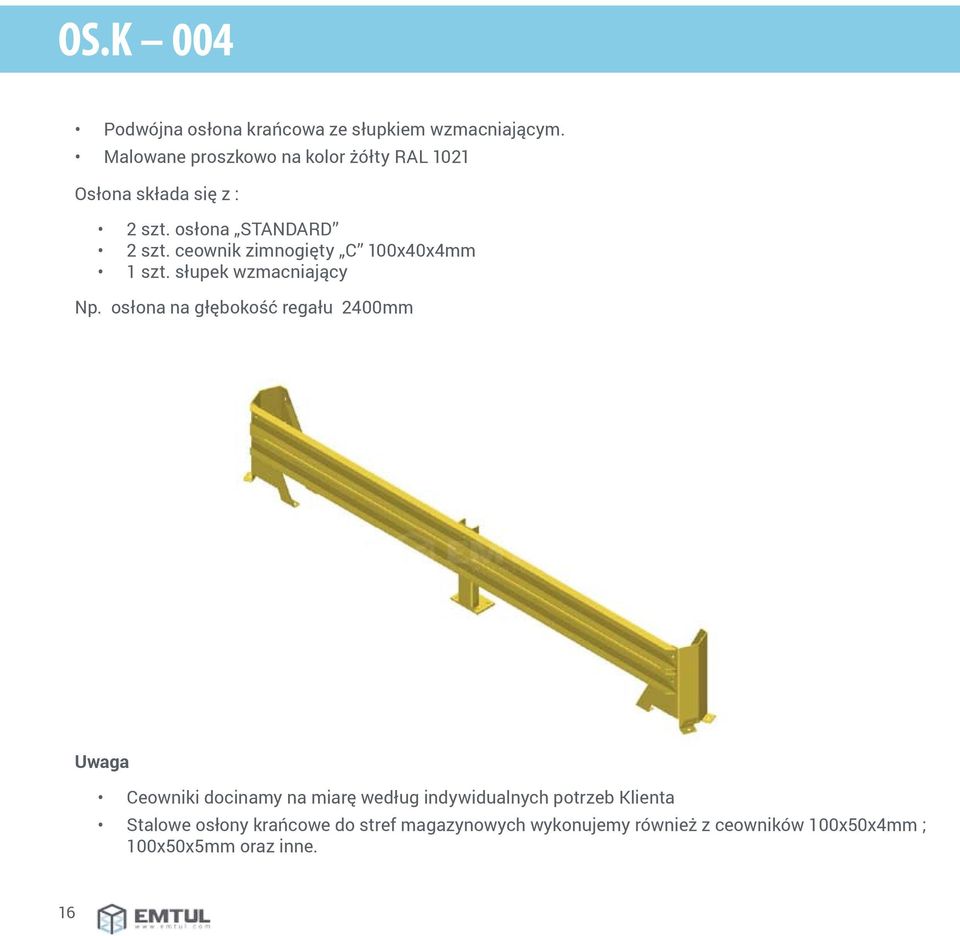

16 OS.K 004 Podwójna osłona krańcowa ze słupkiem wzmacniającym. Malowane proszkowo na kolor żółty RAL 1021 Osłona składa się z : 2 szt. osłona STANDARD 2 szt. ceownik zimnogięty C 100x40x4mm 1 szt. słupek wzmacniający Np. osłona na głębokość regału 2400mm Uwaga Ceowniki docinamy na miarę według indywidualnych potrzeb Klienta Stalowe osłony krańcowe do stref magazynowych wykonujemy również z ceowników 100x50x4mm ; 100x50x5mm oraz inne. 16

17 S 001 Słupek wzmacniający H=400mm 17

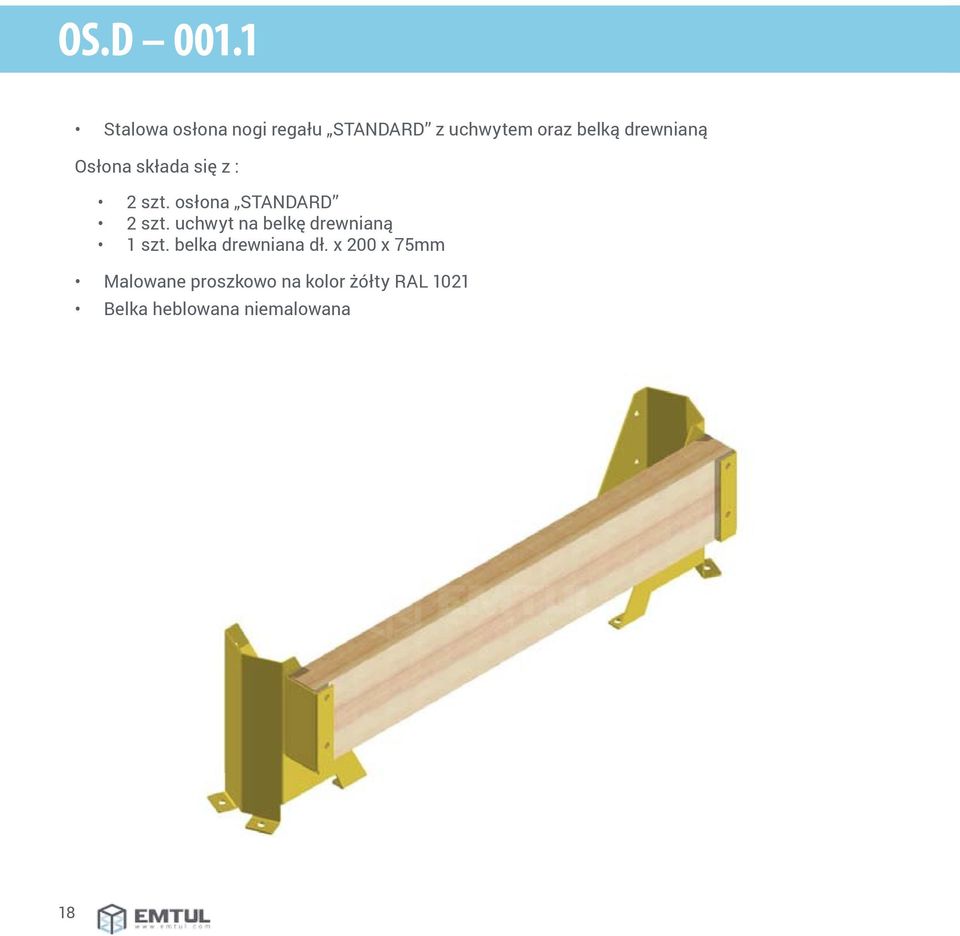

18 OS.D Stalowa osłona nogi regału STANDARD z uchwytem oraz belką drewnianą Osłona składa się z : 2 szt. osłona STANDARD 2 szt. uchwyt na belkę drewnianą 1 szt. belka drewniana dł. x 200 x 75mm Malowane proszkowo na kolor żółty RAL 1021 Belka heblowana niemalowana 18

19 OS.D Stalowa osłona nogi regału STANDARD z uchwytem oraz belką drewnianą + słupek wzmacniając Osłona składa się z : 2 szt. osłona STANDARD 2 szt. uchwyt na belkę drewnianą 1 szt. osłona HEA ze wspornikiem na belkę drewnianą 2 szt. belka drewniana dł. x 200 x 75mm Malowane proszkowo na kolor żółty RAL 1021 Belka heblowana niemalowana 19

20 OSŁONY KĄTOWE Stalowe osłony kątowe do stref magazynowych o dużym natężeniu ruchu wózków widłowych/ podnośnikowych do zabezpieczeń narożników

21 OS Osłona kątowa wer.1 Wymiar 160x160x400mm Malowane proszkowo na kolor żółty RAL 1021 Grubość blachy 4 mm 21

22 OS Osłona kątowa wer.2 Wymiar 160x160x400mm Malowane proszkowo na kolor żółty RAL 1021 Grubość blachy 5 mm 22

23 OSŁONY UPN i HEA Z DREWNEM Stalowe osłony UPN i HEA z belką drewnianą do stref magazynowych. Łatwy i szybki sposób montażu. W przypadku zniszczenia belki, wystarczy ją wysunąć i włożyć nową.

24 OS UPN 001 Stalowa osłona UPN H=225mm Ceownik hutniczy 100mm Malowane proszkowo na kolor żółty RAL

25 OS UPN Stalowa osłona UPN H=225mm z belką drewnianą Osłona składa się z : 2 szt. ceownik hutniczy 100mm 1 szt. belka heblowana niemalowana dł x 225 x 80mm Malowane proszkowo na kolor żółty RAL

26 OS UPN 002 Stalowa osłona UPN H=450mm Ceownik hutniczy 100mm Malowane proszkowo na kolor żółty RAL

27 OS UPN Stalowa osłona UPN H=450mm z belką drewnianą Osłona składa się z : 2 szt. ceownik hutniczy 100mm 2 szt. belka heblowana niemalowana dł x 225 x 80mm Malowane proszkowo na kolor żółty RAL

28 OS HEA 001 Stalowa osłona HEA H=225mm Dwuteownik hutniczy 100mm Malowane proszkowo na kolor żółty RAL

29 OS HEA 002 Stalowa osłona HEA H=450mm Dwuteownik hutniczy 100mm Malowane proszkowo na kolor żółty RAL

30 OS UPN Stalowa osłona UPN H=225mm z belką drewnianą i wzmocnieniem na środku Osłona składa się z : 2 szt. ceownik hutniczy 100mm 1 szt. dwuteownik hutniczy 100mm 2 szt. belka heblowana niemalowana dł x 225 x 80mm Malowane proszkowo na kolor żółty RAL

31 OS UPN Stalowa osłona UPN H=450mm z belką drewnianą i wzmocnieniem na środku Osłona składa się z : 2 szt. ceownik hutniczy 100mm 1 szt. dwuteownik hutniczy 100mm 4 szt. belka heblowana niemalowana dł x 225 x 80mm Malowane proszkowo na kolor żółty RAL

32 OS HEA 003 Stalowa osłona HEA H=400mm ze wspornikiem na belkę drewnianą Dwuteownik hutniczy 100mm Malowane proszkowo na kolor żółty RAL

33 OSŁONY UPN NAROŻNIKOWE Osłony narożnikowe służą do zabezpieczania np. słupów aby uniknąć uszkodzeń mechanicznych. Łatwy i szybki sposób montażu. W przypadku zniszczenia belki, wystarczy ją wysunąć i włożyć nową.

34 OS UPN.N. 001 Stalowa osłona UPN narożnikowa H=225mm Ceownik hutniczy 100mm Malowane proszkowo na kolor żółty RAL

35 OS UPN.N. 002 Stalowa osłona UPN narożnikowa H=450mm Ceownik hutniczy 100mm Malowane proszkowo na kolor żółty RAL

36 OSŁONY UPN NAROŻNIKOWE Z DREWNEM Stalowe osłony UPN z belką drewnianą do stref magazynowych. Osłony narożnikowe służą do zabezpieczania np. słupów aby uniknąć uszkodzeń mechanicznych.

37 OS UPN.N Stalowa osłona UPN narożnikowa H=225mm z belką drewnianą Ceownik hutniczy 100mm Malowane proszkowo na kolor żółty RAL

38 OS UPN.N Stalowa osłona UPN narożnikowa H=450mm z belką drewnianą Ceownik hutniczy 100mm Malowane proszkowo na kolor żółty RAL

39 BELKI DREWNIANE W swojej ofercie posiadamy belki drewniane heblowane i nieheblowane. Nasz towar charakteryzuje się bardzo wysoką jakością i niezwykle niską ceną. 39

40 SŁUPKI OCHRONNE Zabezpieczenie pionowe bram wjazdowych na hale magazynowe. Zapewniają skuteczną ochronę przed uszkodzeniem ram.

41 SL Słupek ochronny H=850mm Rura Ø 133mm Malowane proszkowo na kolor żółty RAL

42 SL Słupek ochronny H=1000mm Rura Ø 159mm Malowane proszkowo na kolor żółty RAL

43 BARIERKI OCHRONNE Barierki ochronne to elementy, dzięki którym ogranicza się ryzyko powstawania szkód w magazynie na skutek nieprzewidzianych manewrów wózkami widłowymi. Barierki stosuje się do zabezpieczania ciągów komunikacyjnych.

44 Barierka ochronna bez blachy wzmacniającej L=1000mm, 1500mm, 2000mm itp. H=1000mm Rura Ø 40mm Malowane proszkowo na kolor żółty RAL

45 Barierka ochronna bez blachy wzmacniającej L=1000mm, 1500mm, 2000mm itp. H=1000mm Rura Ø 60mm Malowane proszkowo na kolor żółty RAL

46 Barierka ochronna z blachą wzmacniającą na dole L=1000mm, 1500mm, 2000mm itp. H=1000mm Rura Ø 40mm Malowane proszkowo na kolor żółty RAL

47 ODBOJE RUROWE OCHRONNE Stosuje się w magazynach o zwiększonym natężeniu ruchu pojazdów widłowych, podnośnikowych. Zapewniają skuteczną ochronę przed uderzeniami w ściany.

48 Odbój rurowy L=1000mm, 1500mm, 2000mm itp. H= 400mm, 500mm, 600mm, 700 mm itp. Rura Ø 76 mm Malowane proszkowo na kolor żółty RAL

49 Odbój rurowy ze wspornikiem na środku L= 1500mm, 2000mm, 3000mm itp. H= 400mm, 500mm, 600mm, 700 mm itp. Rura Ø 76 mm Malowane proszkowo na kolor żółty RAL

50 BARIERKI TRÓJNOŻNE Chronią narożniki urządzeń magazynowania i transportu. Służy do zabezpieczania narożników o kącie 90 stopni.

51 Barierka trójnożna do zabezpieczania narożników Barierka może być wykonana o równej długości ramion jak również o różnych długościach (LEWA / PRAWA) Wysokość oraz długość ramion według indywidualnych potrzeb Klienta. Malowane proszkowo na kolor żółty RAL

52 BARIERKI DO ZABEZPIECZENIA SŁUPÓW Barierki ochronne są stosowane w halach produkcyjnych, magazynach i centrach dystrybucyjnych, w celu zabezpieczenia wybranych elementów budowli.

53 Barierka okalająca na 4 nogach Kształt i wymiary wykonujemy według indywidualnych potrzeb Klienta. Malowane proszkowo na kolor żółty RAL

54 Barierka okalająca na 2 nogach Kształt i wymiary wykonujemy według indywidualnych potrzeb Klienta. Malowane proszkowo na kolor żółty RAL

55 PÓŁKI SIATKOWE Półki siatkowe zapewniają zabezpieczenie na regałach paletowych z prostym montażem. Spełniają przepisy BHP, wymagania systemów przeciwpożarowych. Umożliwiają przepływ wody ze spryskiwaczy na wypadek pożaru co zwiększa bezpieczeństwo bardziej niż w przypadku wypełnień płytowych.

56 PS Półka siatkowa 1100x880mm Przenosi obciążenie 300 kg przy równomiernym rozłożeniu ciężaru na całej powierzchni siatki/ palety oraz gdy ciężar opiera się o belki regałowe Półka siatkowa ze względu na swoją konstrukcję nośną opartą o płaskowniki dostosowana jest pod wymiar/szerokość trawersu 50 mm.(dopusczamy wykonywanie siatek na trawers o szerokości 40mm i inne) Wykończenie ocynk galwaniczny (dopuszczamy możliwość malowania proszkowo) 56

57 PS Półka siatkowa 1100x880mm Przenosi obciążenie 500 kg przy równomiernym rozłożeniu ciężaru na całej powierzchni siatki/ palety oraz gdy ciężar opiera się o belki regałowe Półka siatkowa ze względu na swoją konstrukcję nośną opartą o płaskowniki dostosowana jest pod wymiar/szerokość trawersu 50 mm.(dopusczamy wykonywanie siatek na trawers o szerokości 40mm i inne) Wykończenie ocynk galwaniczny (dopuszczamy możliwość malowania proszkowo) 57

58 PS Półka siatkowa 1100x880mm Przenosi obciążenie 800 kg przy równomiernym rozłożeniu ciężaru na całej powierzchni siatki/ palety oraz gdy ciężar opiera się o belki regałowe Półka siatkowa ze względu na swoją konstrukcję nośną opartą o płaskowniki dostosowana je st pod wymiar/szerokość trawersu 50 mm.(dopusczamy wykonywanie siatek na trawers o szerokości 40mm i inne) Wykończenie ocynk galwaniczny (dopuszczamy możliwość malowania proszkowo) 58

59 PS Półka siatkowa 1100x880mm Przenosi obciążenie 1000 kg przy równomiernym rozłożeniu ciężaru na całej powierzchni siatki/ palety oraz gdy ciężar opiera się o belki regałowe Półka siatkowa ze względu na swoją konstrukcję nośną opartą o płaskowniki dostosowana je st pod wymiar/szerokość trawersu 50 mm.(dopusczamy wykonywanie siatek na trawers o szerokości 40mm i inne) Wykończenie ocynk galwaniczny (dopuszczamy możliwość malowania proszkowo) 59

60 PS Półka siatkowa 1100x1340mm Przenosi obciążenie 800 kg przy równomiernym rozłożeniu ciężaru na całej powierzchni siatki/ palety oraz gdy ciężar opiera się o belki regałowe Półka siatkowa ze względu na swoją konstrukcję nośną opartą o płaskowniki dostosowana jest pod wymiar/szerokość trawersu 50 mm.(dopusczamy wykonywanie siatek na trawers o szerokości 40mm i inne) Wykończenie ocynk galwaniczny (dopuszczamy możliwość malowania proszkowo) 60

61 PS Półka siatkowa 1100x1340mm Przenosi obciążenie 1000 kg przy równomiernym rozłożeniu ciężaru na całej powierzchni siatki/palety oraz gdy ciężar opiera się o belki regałowe Półka siatkowa ze względu na swoją konstrukcję nośną opartą o płaskowniki dostosowana jest pod wymiar/szerokość trawersu 50 mm.(dopusczamy wykonywanie siatek na trawers o szerokości 40mm i inne) Wykończenie ocynk galwaniczny (dopuszczamy możliwość malowania proszkowo) 61

62 PS.O Półka siatkowa 1100x880mm wzmacniana OMEGAMI Przenosi obciążenie 1000 kg przy równomiernym rozłożeniu ciężaru na całej powierzchni siatki/ palety oraz gdy ciężar opiera się o belki regałowe Półka siatkowa ze względu na swoją konstrukcję nośną opartą o płaskowniki dostosowana jest pod wymiar/szerokość trawersu 50 mm.(dopusczamy wykonywanie siatek na trawers o szerokości 40mm i inne) Wykończenie ocynk galwaniczny (dopuszczamy możliwość malowania proszkowo) 62

63 PS.U Półka siatkowa 1100x800mm z uchwytami Przenosi obciążenie 500 kg przy równomiernym rozłożeniu ciężaru na całej powierzchni siatki/palety oraz gdy ciężar nie opiera się o belki regałowe. Półka siatkowa ze względu na swoją konstrukcję nośną opartą o płaskowniki dostosowana jest pod wymiar/szerokość trawersu 50 mm.(dopusczamy wykonywanie siatek na trawers o szerokości 40mm i inne) Wykończenie ocynk galwaniczny (dopuszczamy możliwość malowania proszkowo) 63

64 PS.S Półka siatkowa 1100x800mm typu SAFEPICK Przenosi obciążenie 500 kg przy równomiernym rozłożeniu ciężaru na całej powierzchni siatki/palety oraz gdy ciężar opiera się o belki regałowe Półka siatkowa ze względu na swoją konstrukcję nośną opartą o płaskowniki dostosowana jest pod wymiar/szerokość trawersu 50 mm.(dopusczamy wykonywanie siatek na trawers o szerokości 40mm i inne) Wykończenie ocynk galwaniczny (dopuszczamy możliwość malowania proszkowo) 64

65 SEPARATORY SIATKOWE Separatory regałowe zapewniają, że produkty na półkach są poukładane i pogrupowane. Spełniają przepisy BHP, wymagania systemów przeciwpożarowych. Umożliwiają przepływ wody ze spryskiwaczy na wypadek pożaru.

66 SS ; SS Separator siatkowy L=1000mm (na regał 1100mm) H=200mm,300mm 66

67 WYGRODZENIA / PANELE SIATKOWE Rozwiązanie bezpiecznego i łatwego w użytkowaniu magazynu. Panele siatkowe mocowane są za pomocą uchwytów grzebieniowych do ram regałowych lub bezpośrednio do pleców regału paletowego. Zabezpieczenie takie chroni towar przed wypadnięciem, które mogłoby spowodować zranienie personelu lub też uszkodzenie towaru. 67

68 WANNY OCIEKOWE Wykonujemy wanny ociekowe o wymiarach i pojemności według zapotrzebowania klienta. Wanny ociekowe przeznaczone są do składowania beczek, pojemników z olejami, substancjami brudzącymi, materiałami zapalnymi itp. Wykonane są z blachy stalowej. Możliwość intensywnej eksploatacji w trudnych warunkach przemysłowych.

69 WO Wanna ociekowa bez kraty pomostowej na 1 beczkę Wymiary 830x830x410mm (całkowity), pojemność retencyjna 210 litrów Wykończenie ocynk ogniowy lub malowane proszkowo 69

70 WO Wanna ociekowa z kratą pomostową na 1 beczkę Wymiary 830x830x410mm (całkowity), pojemność retencyjna 210 litrów Wykończenie ocynk ogniowy lub malowane proszkowo 70

71 WO Wanna ociekowa bez kraty pomostowej na 2 beczki Wymiary 1225x820x290mm (całkowity), pojemność retencyjna 190 litrów Wykończenie ocynk ogniowy lub malowane proszkowo 71

72 WO Wanna ociekowa bez kraty pomostowej na 2 beczki Wymiary 1225x820x290mm (całkowity), pojemność retencyjna 190 litrów Wykończenie ocynk ogniowy lub malowane proszkowo 72

73 WR Wanna ociekowa na regał bez kraty pomostowej na 1 beczkę Wymiary 1225x830x300mm (całkowity), pojemność retencyjna 300 litrów Wykończenie ocynk ogniowy lub malowane proszkowo 73

74 WR Wanna ociekowa na regał z kraty pomostową na 1 beczkę Wymiary 1225x830x300mm (całkowity), pojemność retencyjna 300 litrów Wykończenie ocynk ogniowy lub malowane proszkowo 74

75 WO Wanna ociekowa z kratą pomostową i podporą na 2 beczki Wymiary 1225x820x290mm (całkowity), pojemność retencyjna 190 litrów Wykończenie ocynk ogniowy lub malowane proszkowo 75

76 SB Stojak na beczki Wykończenie ocynk ogniowy lub malowane proszkowo 76

77 BACKSTOP OGRANICZNIKI DO PALET Zapobiegają przypadkowym zderzeniom palet w regale i chronią przed wypchnięciem ładunku przy wkładaniu palet z drugiej strony regału.

78 OP 2000 Odbojnik palet wykonany z blachy o grubości 2 lub 3mm, mocowany przy pomocy 2 śrub 78

79 PALETA SŁUPKOWA MANURACK Systemem umożliwiający czasowe magazynowanie produktów luzem oraz na palecie. Pozwala na maksymalne wykorzystanie powierzchni magazynu. Różne długości rur nośnych pozwalają dostosować wysokość palety słupkowej w zależności od potrzeb użytkowania.

80 Pojedyncza standardowa 1180 x 1550 mm obciążenie do 1000 kg możliwość sztaplowania 3/1 długość rur docinamy według potrzeb klienta 80

81 Pojedyncza wzmocniona 1180 x 1550 mm obciążenie do 1500 kg możliwość sztaplowania 4/1 długość rur docinamy według potrzeb klienta 81

82 Podwójna wzmocniona 1180 x 2030 mm obciążenie do 1800 kg możliwość sztaplowania 4/1 długość rur docinamy według potrzeb klienta 82

83 PALETA SŁUPKOWA MANUBAG Idealne rozwiązanie dla transportu wewnętrznego i dla składowania towarów w workach typu Big bag. Paleta słupkowa Manubag pozwala na uzyskanie stabilnej konstrukcji całości. Ułatwia transport wewnętrzny i zwiększa okres użytkowania worków.

84 Podstawa 1130 x 1130 mm Sztaplowanie 4/1 długość rur docinamy według potrzeb klienta 84

85 Podstawa+rury nośne+korona Sztaplowanie 4/1 długość rur docinamy według potrzeb klienta 85

86 Górna rama (korona) 1130 x 1130 mm Sztaplowanie 4/1 długość rur docinamy według potrzeb klienta 86

87 EMTUL Mikołaj Iwiński ul. Rubież Poznań Tel Adres NIP:
