węzeł konstrukcyjny: belka z jednym podestem (regał przyścienny) podest 400mm podest 400mm podest 500mm podest 500mm podest 600mm podest 600mm

Transkrypt

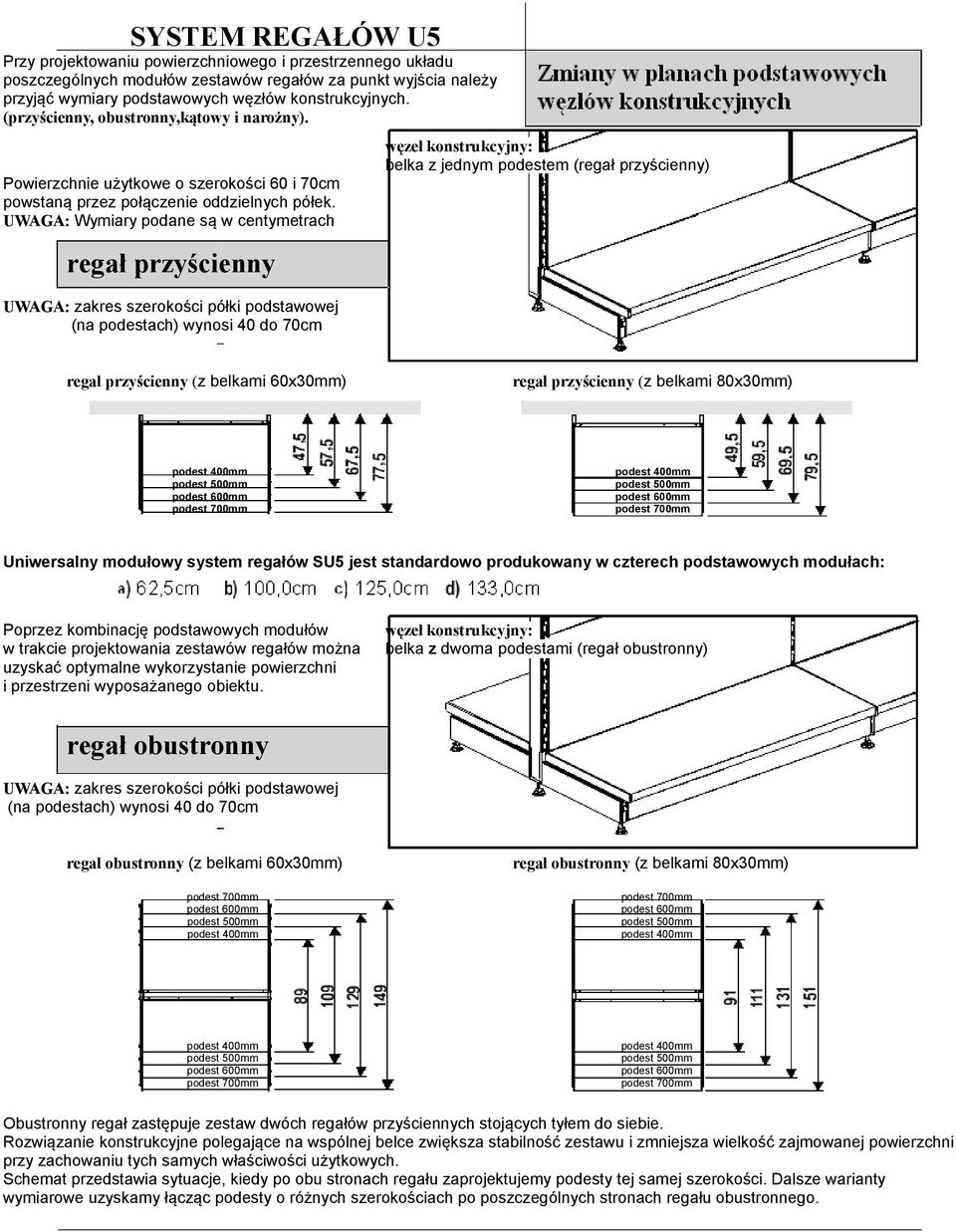

1 SYSTEM REGAŁÓW U5 Przy projektowaniu powierzchniowego i przestrzennego układu poszczególnych modułów zestawów regałów za punkt wyjścia należy przyjąć wymiary podstawowych węzłów konstrukcyjnych. (przyścienny, obustronny,kątowy i narożny). Powierzchnie użytkowe o szerokości 60 i 70cm powstaną przez połączenie oddzielnych półek. UWAGA: Wymiary podane są w centymetrach regał przyścienny (na podestach) wynosi 40 do 70cm belka z jednym podestem (regał przyścienny) regał przyścienny (z belkami 60x30mm) regał przyścienny (z belkami 80x30mm) podest 700mm podest 700mm Uniwersalny modułowy system regałów SU5 jest standardowo produkowany w czterech podstawowych modułach: Poprzez kombinację podstawowych modułów w trakcie projektowania zestawów regałów można uzyskać optymalne wykorzystanie powierzchni i przestrzeni wyposażanego obiektu. belka z dwoma podestami (regał obustronny) regał obustronny (na podestach) wynosi 40 do 70cm regał obustronny (z belkami 60x30mm) regał obustronny (z belkami 80x30mm) podest 700mm podest 700mm podest 700mm podest 700mm Obustronny regał zastępuje zestaw dwóch regałów przyściennych stojących tyłem do siebie. Rozwiązanie konstrukcyjne polegające na wspólnej belce zwiększa stabilność zestawu i zmniejsza wielkość zajmowanej powierzchni przy zachowaniu tych samych właściwości użytkowych. Schemat przedstawia sytuacje, kiedy po obu stronach regału zaprojektujemy podesty tej samej szerokości. Dalsze warianty wymiarowe uzyskamy łącząc podesty o różnych szerokościach po poszczególnych stronach regału obustronnego.

2 Regał kątowy (wewnętrzny) i narożny (zewnętrzny) umożliwia płynne połączenie dwóch zestawów pod kątem 90. kątowy regał kątowy narożny belka z jednym podestem (regał kątowy) (na podestach) wynosi 40 do 60cm regał kątowy (z belkami 60x30mm) regał kątowy (z belkami 80x30mm) kwadrat 70x70cm kwadrat 72x72cm (obowiązuje dla wszystkich (obowiązuje dla wszystkich szerokości podestów) szerokości podestów) regał narożny belka narożna 90 z dwoma podestami (regał narożny) Podstawę regału narożnego tworzy belka narożna 90 (belki 60x30mm i 80x30mm oznaczają belki w modułach sąsiadujących). (na podestach) wynosi 40 do 60cm regał narożny (z belkami 60x30mm) regał narożny (z belkami 80x30mm) kwadrat 47,5x47,5cm (podest 400mm) kwadrat 49,5x49,5cm (podest 400mm) kwadrat 57,5x57,5cm (podest 500mm) kwadrat 59,5x59,5cm (podest 500mm) kwadrat 67,5x67,5cm (podest 600mm) kwadrat 69,5x69,5cm (podest 400mm)

3 Uniwersalny system regałów modułowych SU5 zaprojektowany został z uwzględnieniem obciążeń statycznych. Wielkość przekrojów elementów nośnych i rozwiązań poszczególnych węzłów konstrukcyjnych wynika z dokładnych wyliczeń. Dla zachowania bezpieczeństwa i żywotności systemu regałów jest konieczne przestrzeganie maksymalnego dopuszczalnego obciążenia elementów nośnych (wspornik, podest, wspornik baldachimu, półka,...). maksymalne dopuszczalne obciążenia półek na wspornikach i podestach (kg) typ wspornika głębokość półka (cm) wspornik niski wspornik wysoki wspornik ciężki podest długość półki - - moduł (cm) obowiązuje dla półki ciężkiej (półka dla większego obciążenia) , , , Przy wykorzystaniu baldachimu jako powierzchni użytkowej funkcję wspornika pełni wspornik baldachimu. Dla tego elementu obowiązuje poniższa tabelka. maksymalne dopuszczalne obciążenie półek na wsporniku baldachimu wspornik baldachimu typ wspornika głębokość półka (cm) długość półki - - moduł (cm) Całkowite dopuszczalne obciążenie jednego regału przyściennego z belką o przekroju 80 x 30 mm wynosi 900 kg -UWAGA- ze względu na zachowanie stabilności zestawu regałowego producent zaleca w przypadku regałów wyższych niż 2,2 m zakotwiczenie każdej belki na wysokości 1,7 1,8 m nad podłogą. Całkowite dopuszczalne obciążenie jednego modułu regału przyściennego z belką o średnicy 60 x 30 mm wynosi 600 kg -UWAGA-w przypadku zestawów regałów wyższych niż 1,6 m należy zakotwiczyć każdą belkę na wysokości 1,7 1,8 m nad podłogą. Belek nie trzeba kotwiczyć w przypadku, gdy całkowite obciążenie poszczególnych modułów regału przyściennego nie przekroczy 200 kg.
